Compendio de Componentes Electrónicos
I.U.T. “Antonio José de Sucre”.
Yorlan Prato. Electrónica Digital.

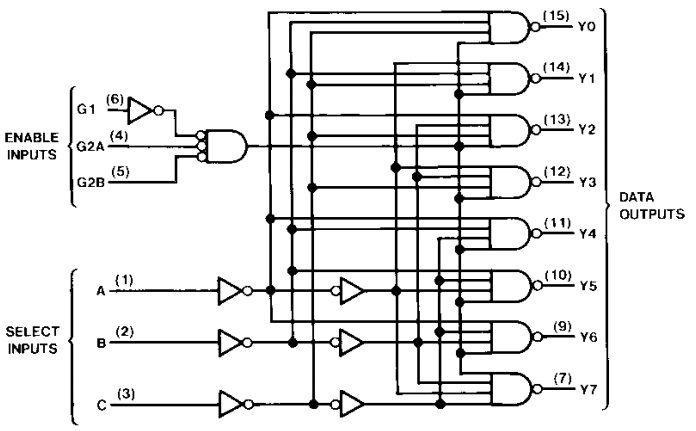

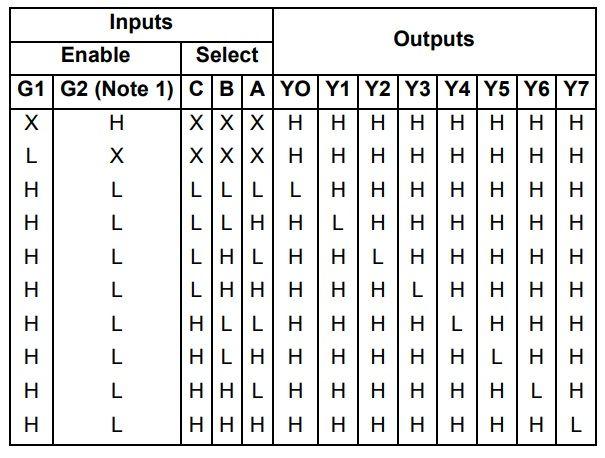

Decodificador 74LS138
El circuito 74LS138 ofrece mayor versatilidad gracias a sus 3 entradas de habilitación. Estas entradas añaden funciones adicionales que simplifican la recepción de datos y la conexión de varias unidades en cascada.
74LS138 - Ejemplo
Uso del decodificador 74LS138 para un sistema de alarmas
Se busca que se activen diferentes bocinas según el tipo de alarma, por ejemplo: incendios, intrusos o fallo del sistema. El 74LS138 puede ser utilizado como un controlador de selección según la alarma necesaria:
1. Conectar las entradas de selección (A, B y C) a las salidas de un microcontrolador. El microcontrolador analizará la información de los sensores y enviará las señales binarias correspondientes a las entradas A, B y C.
2. Conectar las salidas a las bocinas. Cada salida estará conectada a una bocina diferente.
3. Utilizar las entradas de habilitación (G1 y G2) para activar o desactivar el sistema de alarma completo o para seleccionar un grupo específico de bocinas.
Casos:
● Alarma de incendio: El microcontrolador envía la combinación binaria 000 a las entradas A, B y C. Esto activa la salida 0, encendiendo la bocina de incendio.
● Alarma de intrusos: El microcontrolador envía la combinación binaria 001 a las entradas A, B y C. Esto activa la salida 1, encendiendo la bocina de intrusión.
● Fallo del sistema: El microcontrolador envía la combinación binaria 111 a las entradas A, B y C. Esto activa la salida 7, encendiendo la bocina de fallo del sistema.

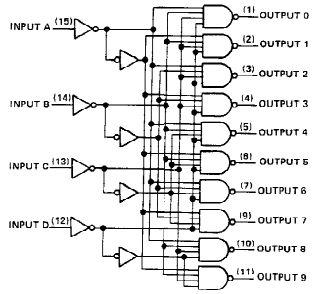

Decodificador 74LS145
El 74LS145 es un circuito integrado (CI) digital muy útil que se utiliza para convertir código BCD (Código Binario Decimal) a decimal. Se encuentra comúnmente en encapsulados DIP de 16 pines y forma parte de la familia de circuitos integrados TTL (Transistor-Transistor Logic).
74LS145 - Ejemplo
Uso del decodificador 74LS145 para mostrar números con LEDs
Se busca construir un circuito simple que muestre números decimales del 0 al 9 utilizando LEDs y el decodificador 74LS145.:
1. Conectar las entradas BCD (A0, A1, A2 y A3) del 74LS145 a las salidas de un generador de código BCD, como un microcontrolador o un contador binario y las salidas a cada LED.
2. Al ingresar un código BCD de 4 bits a las entradas del 74LS145, el circuito decodifica ese código y activa la salida binaria correspondiente.
3. La salida binaria activada enciende el LED conectado a ella, mientras que los demás LEDs permanecen apagados.
4. De esta manera, cada combinación de código BCD (que representa un número decimal del 0 al 9) enciende un LED específico, mostrando el número decimal correspondiente.
Suponiendo que se quiera mostrar el número 5. El código BCD para 5 es 0101. Al ingresar este código a las entradas del 74LS145, se activará la salida binaria D1. Esto encenderá el LED conectado a la salida D1, representando el número decimal 5.
El circuito 74LS138 ofrece mayor versatilidad gracias a sus 3 entradas de habilitación. Estas entradas añaden funciones adicionales que simplifican la recepción de datos y la conexión de varias unidades en cascada.

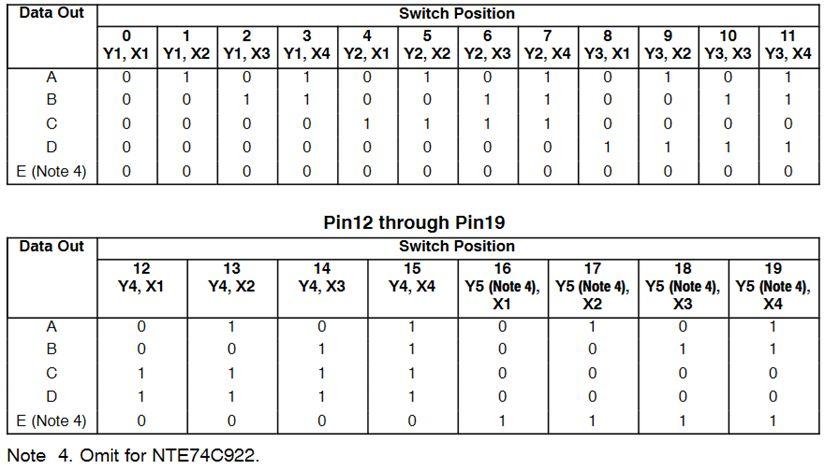

Pin0 through Pin11

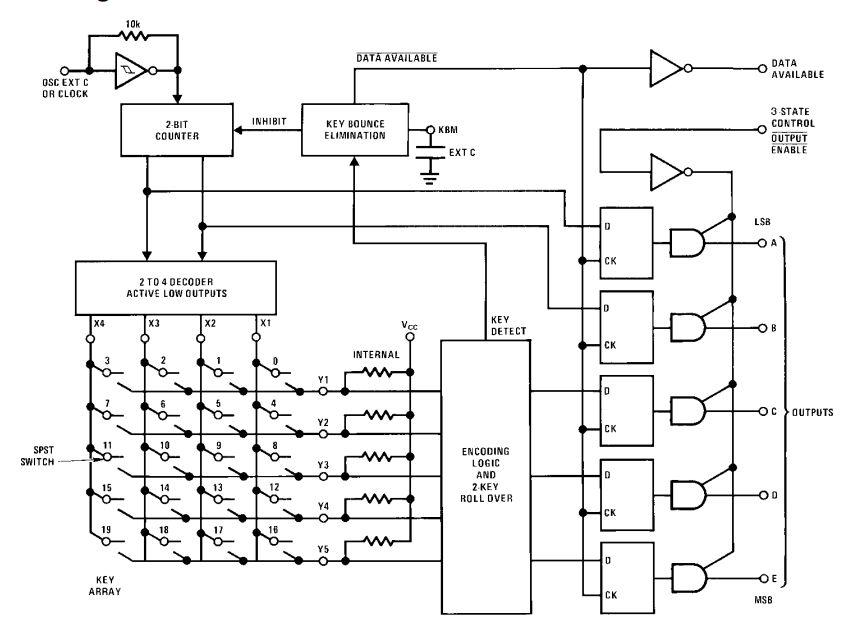

74C922 - Ejemplo
Uso del decodificador 74C922 para controlar un reproductor de música con un teclado
Se busca construir un sistema simple para controlar un reproductor de música MP3 utilizando un teclado y el codificador 74C922:
1. Conectar las filas del teclado a las entradas de datos del 74C922.
2. Conectar las columnas del teclado a una resistencia de.
3. Conectar la salida binaria del 74C922 a las entradas digitales del microcontrolador.
4. Conectar el microcontrolador al reproductor de música MP3
Funcionamiento:
1. Al presionar una tecla, se conecta la fila correspondiente a tierra, generando un código binario único en la salida del 74C922.
2. El microcontrolador lee el código binario de la salida del 74C922 y lo interpreta como una pulsación de tecla específica.
3. Según la tecla presionada, el microcontrolador envía comandos al reproductor de música MP3 para reproducir, pausar, saltar a la siguiente canción, subir o bajar el volumen, etc.

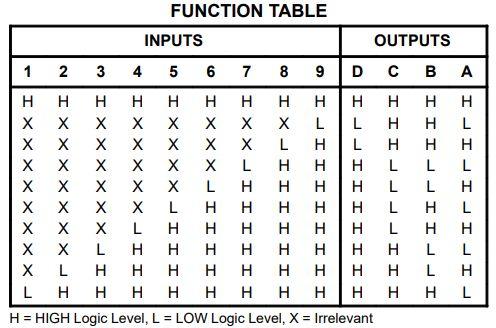

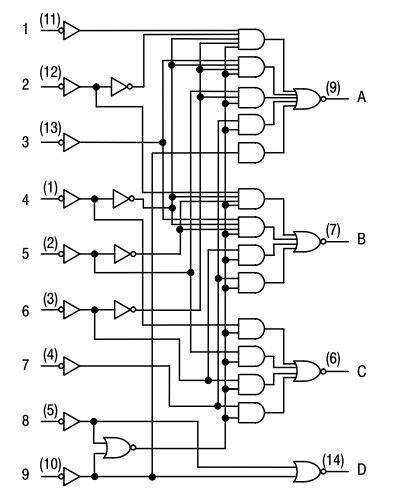

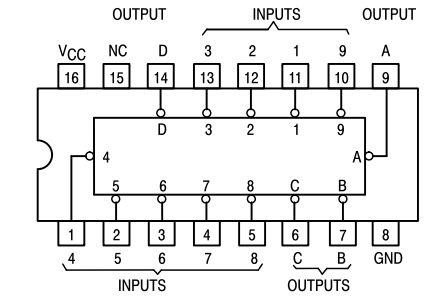

Codificador 74LS147
El circuito 74LS147 es un codificador de prioridad que se utiliza para convertir varias señales de entrada en un código binario, pero con una característica especial: prioriza una de las entradas activas. Esto significa que si hay más de una entrada activa al mismo tiempo, el codificador sólo codificará la entrada con la prioridad más alta.
74LS147 - Ejemplo
Uso del decodificador 74C922 para controlar un sistema de iluminación RGB
Se busca crear un sistema de control de iluminación RGB simple que permita seleccionar diferentes colores y efectos de iluminación utilizando botones y el codificador 74LS147:
1. Conectar las entradas de datos del 74LS147 a las salidas digitales de los botones pulsadores.
2. Conectar la salida binaria del 74LS147 a las bases de los transistores para controlar la intensidad de cada color (rojo, verde y azul).
3. Conectar los LEDs RGB a las resistencias y transistores respectivos.
Funcionamiento:
1. Al presionar un botón, se envía una señal digital a la entrada correspondiente del microcontrolador.
2. El microcontrolador lee el código binario de las entradas de datos del 74LS147, que representa la combinación de botones presionados.
3. Según el código binario leído, el microcontrolador activa las salidas binarias del 74LS147, encendiendo o apagando los transistores para controlar la intensidad de cada color (rojo, verde y azul) en el LED RGB, permitiendo crear diferentes efectos de iluminación.

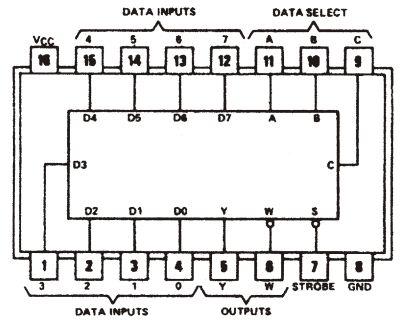

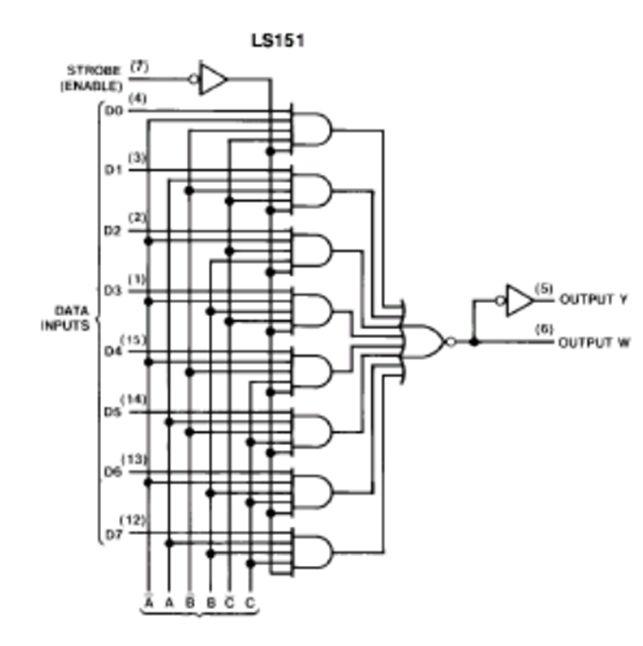

Multiplexor 74LS151
El circuito 74LS151 es un multiplexor con selección de salida, también conocido como selector de datos dual 4 a 1. Ofrece mayor flexibilidad al permitir la selección de una de las ocho entradas de datos (D0 a D7) y dirigirla a una de dos salidas complementarias (W e Y). Esta característica lo convierte en una herramienta valiosa en diversas aplicaciones electrónicas.
74LS151 - Ejemplo
Uso del multiplexor 74LS151 para un reproductor de música
Se busca crear un reproductor de música básico con tres botones para seleccionar una de tres canciones almacenadas en la memoria: Canción 1, Canción 2 y Canción 3. El reproductor cuenta con un microcontrolador que controla la reproducción de las canciones:
1. Entradas de datos: Cada botón pulsador está conectado a una entrada de datos diferente del multiplexor.
2. Líneas de selección: El microcontrolador establece el estado de las líneas de selección para indicar la canción que se desea reproducir.
3. Salida: La salida del multiplexor se activa cuando la combinación de las líneas de selección coincide con la canción deseada.
4. Decodificación: La salida (en binario) se puede decodificar a un número decimal que representa la canción seleccionada.
5. Reproducción: El número decimal generado por el decodificador se utiliza como entrada de selección del reproductor de música, iniciando la reproducción de la canción correspondiente.

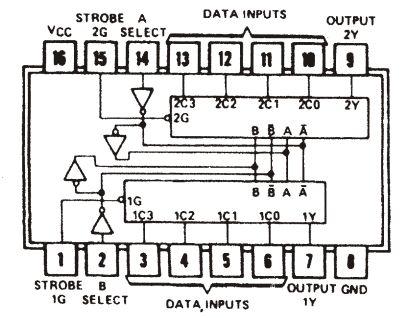

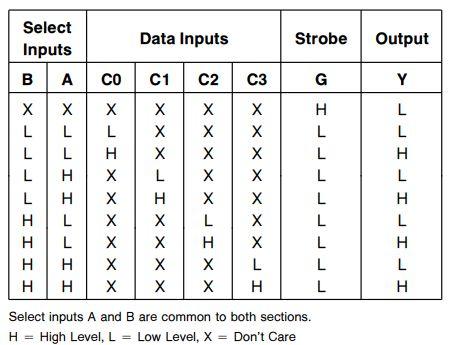

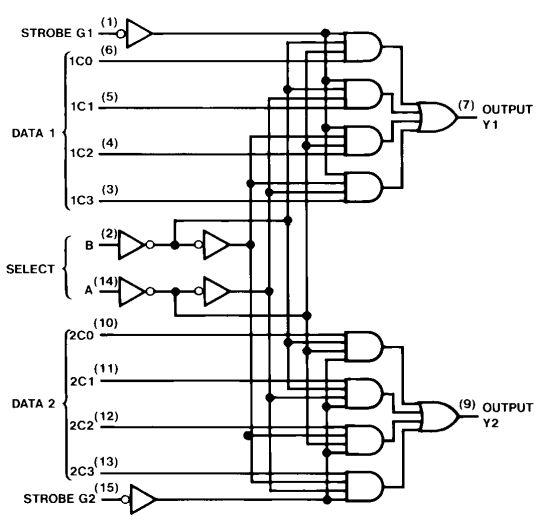

Multiplexor 74153
El circuito 74153 es un multiplexor dual 1 de 4, lo que significa que contiene dos multiplexores 1 de 4 independientes dentro del mismo chip. Cada multiplexor puede seleccionar una de cuatro entradas de datos en función de una línea de selección única. Lo cual permite reemplazar varios multiplexores 1 de 4 individuales, reduciendo el número de pines de entrada/salida necesarios en el circuito.
74153 - Ejemplo
Uso del multiplexor 74153 para un selector de colores LED
Se busca elaborar un sistema de control de iluminación simple que utiliza dos LED (uno rojo y otro verde) para indicar diferentes estados de funcionamiento. El sistema cuenta con un interruptor giratorio con tres posiciones: posición 1 para encender el LED rojo, posición 2 para encender el LED verde y posición 3 para apagar ambos LEDs:
1. Entradas de datos: Cada posición del interruptor giratorio se conecta a una entrada de datos diferente del multiplexor.
2. Línea de selección: La posición del interruptor determina el estado de la línea de selección .
3. Salidas: Las salidas del multiplexor se activan según la selección.

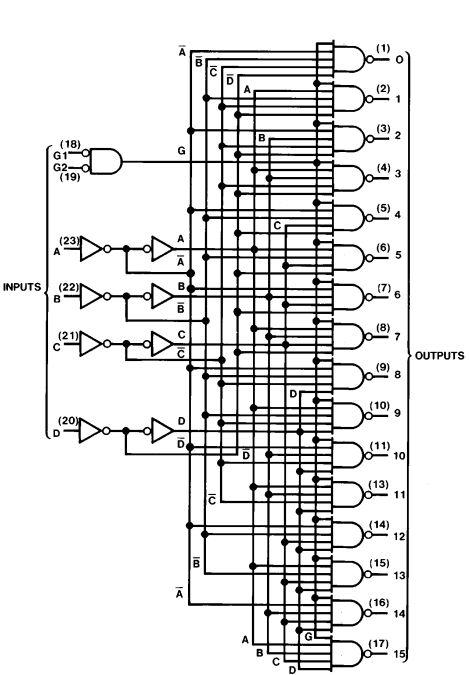

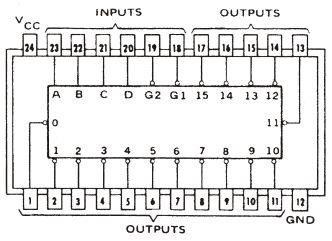

Demultiplexor 74154
El 74154 es un circuito integrado que funciona como un decodificador/demultiplexor de 4 a 16 líneas. Esto significa que puede tomar una señal binaria de 4 bits y decodificarla en una de 16 señales de salida mutuamente excluyentes. También puede utilizarse para demultiplexar una señal de datos de una sola línea en 16 líneas de salida separadas.
74154 - Ejemplo
Uso del demultiplexor 74154 como decodificador de direcciones de memoria
El 74154 se puede utilizar como un decodificador de direcciones de memoria para seleccionar uno de 16 chips de memoria diferentes:
1. El microprocesador coloca un número binario de 4 bits en el bus de direcciones.
2. El número binario de 4 bits se aplica a las entradas de datos del demultiplexor 74154.
3. Las entradas de estrobo del 74154 se mantienen bajas para que el demultiplexor funcione en modo de decodificación.
4. El demultiplexor decodifica el número binario de 4 bits y activa la salida correspondiente.
5. La salida activa del demultiplexor se utiliza como señal de selección de chip para uno de los 16 chips de memoria.
6. El chip de memoria seleccionado se activa y proporciona los datos solicitados al bus de datos.

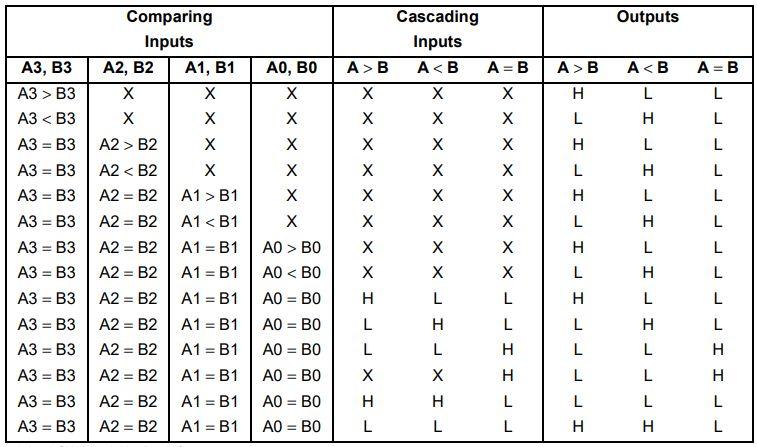

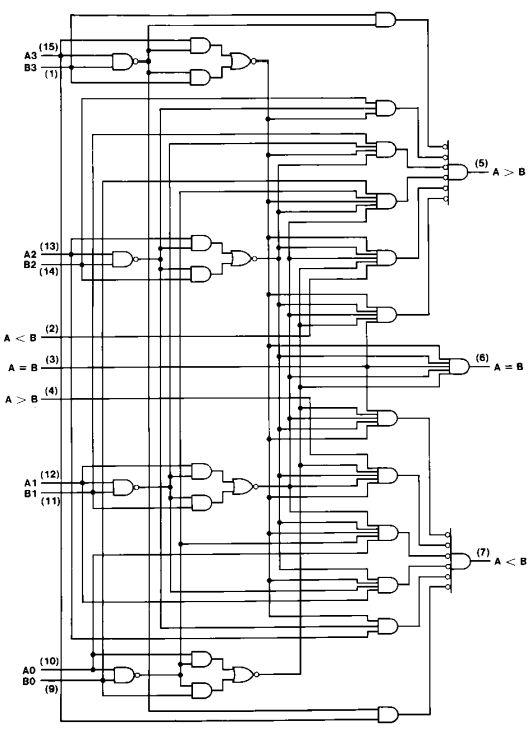

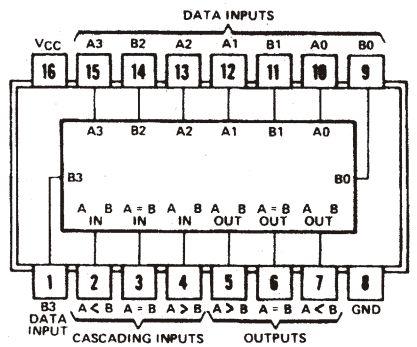

Comparador 74LS85
El circuito integrado 74153 es un componente que funciona como un comparador de magnitud de 4 bits. Esto significa que puede comparar dos números binarios de 4 bits y determinar cuál es mayor, menor o igual que el otro.
74153 - Ejemplo
Uso del comparador 74LS85 para detectar un rango de voltaje
El comparador 74LS85 se puede utilizar para detectar si un voltaje de entrada se encuentra dentro de un rango específico:
1. Se utilizan un divisor de voltaje y un potenciómetro para establecer un voltaje de referencia ajustable.
2. El voltaje de entrada se aplica a una entrada del comparador 74LS85.
3. El voltaje de referencia se aplica a la otra entrada del comparador 74LS85.
4. El comparador 74LS85 compara el voltaje de entrada con el voltaje de referencia.
5. Si el voltaje de entrada está dentro del rango especificado (por encima del límite inferior y por debajo del límite superior), la salida A > B del comparador 74LS85 se activa a un nivel alto.
6. La salida A > B activa el LED, lo que indica que el voltaje de entrada está dentro del rango correcto.

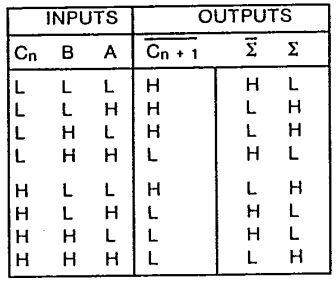

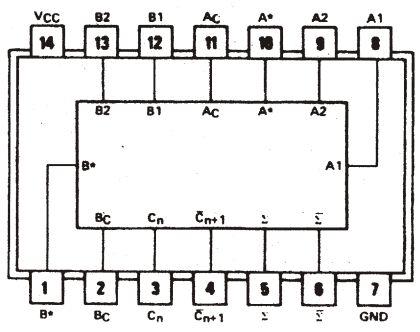

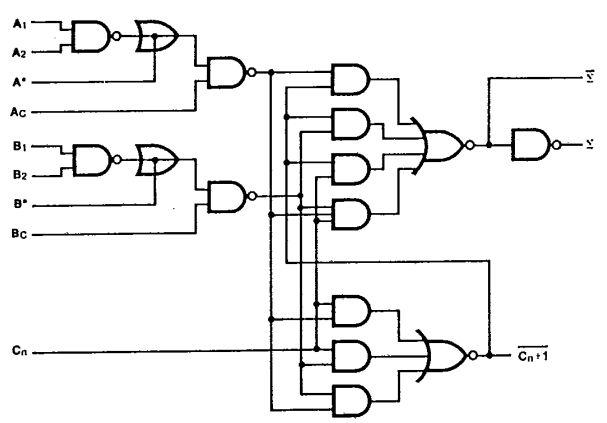

Sumador 7480
El 7480 es un circuito integrado que funciona como un sumador completo binario de un bit. Esto significa que puede sumar dos números binarios de un bit y generar la suma binaria correspondiente, junto con una señal de acarreo (carry) para la siguiente etapa de suma. Este circuito forma parte de la familia TTL de baja velocidad.
4780 - Ejemplo
Uso del sumador 7480 para un sumador binario de dos bits
Un uso común del circuito integrado 7480 es en un sumador binario de dos bits. En este caso, dos 7480 se conectan en cascada para sumar dos números binarios de dos bits. El primer 7480 suma los bits menos significativos (LSB) de los dos números binarios y genera la suma y la señal de acarreo. La señal de acarreo se aplica a la entrada Cin del segundo 7480, que suma los bits más significativos (MSB) de los dos números binarios y genera la suma final.

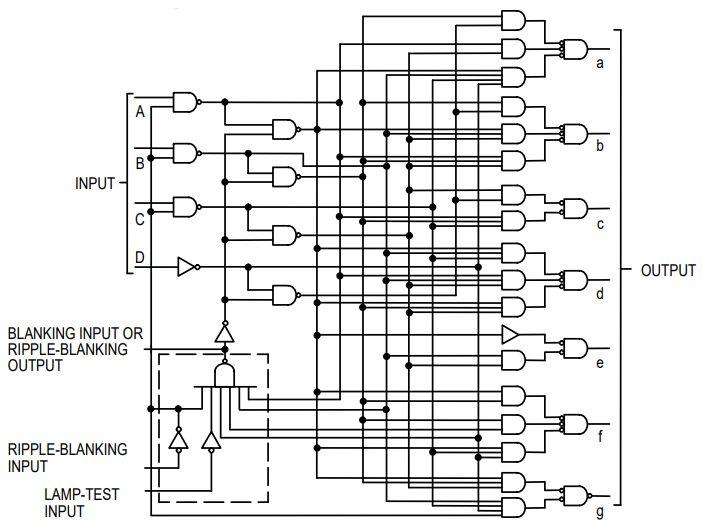

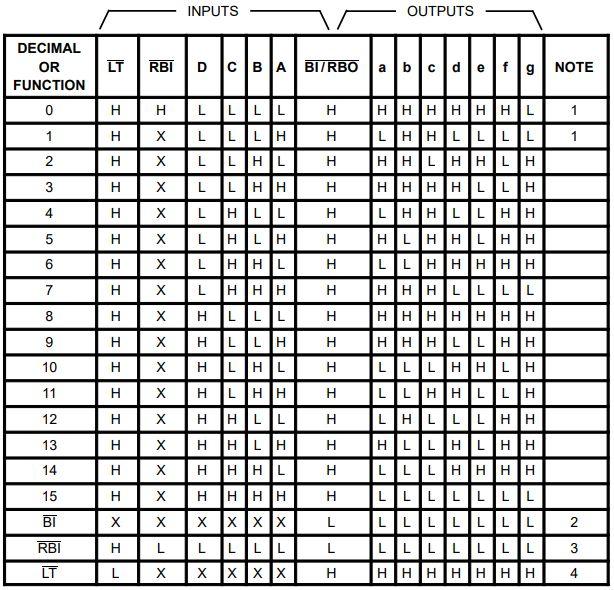

Display de 7 Fragmentos 74LS48
El circuito 74LS48 es un decodificador BCD a 7 segmentos con salidas de cátodo común. Esto significa que puede convertir un código binario decimal (BCD) de 4 bits en las señales de control adecuadas para encender los segmentos de un display de 7 segmentos con cátodo común, mostrando así el número decimal correspondiente.
74LS48 - Ejemplo
Uso del 74LS48 para controlar un display de 7 fragmentos
Se puede utilizar un decodificador 74LS48 para controlar un display de 7 segmentos con cátodo común y mostrar un contador binario de 0 a 15:
1. Se necesita un contador binario que cuente de 0 a 15 en binario.
2. La salida del contador binario se aplica a las entradas del 74LS48.
3. El 74LS48 decodifica el código BCD de la salida del contador binario en las señales de control adecuadas para encender los segmentos del display de 7 segmentos.
4. El display de 7 segmentos muestra el número decimal correspondiente al código BCD.
