Dana Yasury Taipe Abe
INTRODUCCIÓN
Este portafolio es una recopilación de algunos de los trabajos elaborados durante la etapa universitaria como estudiante de la carrera de Arquitectura en la Universidad de San Martín de Porres de Lima, Perú. Se hace presente trabajos como edificaciones y trabajos interiores.
ÍNDICE DE TRABAJOS
Pag 04
Pag 06
Pag 08
Pag 10
Pag 11
T1 - PROPUESTA DE EDIFICIO MULTIFUNCIONAL
T2 - CENTRO FINANCIERO, EMPRESARIAL Y COMERCIAL EN INDEPENDENCIA
T3 - TERMINAL TERRESTRE EN LURIN, LIMA – ZONA DE EMBARQUE
T4 - DISEÑO DE SS.HH. DE TERMINAL TERRESTRE EN LURIN, LIMA
T5 - CENTRO MUNICIPAL DE ASISTENCIA CONTRA LA VIOLENCIA FAMILIAR PARA NIÑOS Y ADOLESCENTES EN EL DISTRITO DE VILLA EL SALVADOR
Pag 14
Pag 23
Pag 26
Pag 31
T6 - DISEÑO INTERIOR DE BAÑO PARA HABITACIÓN PRINCIPAL
T7 - DISEÑO INTERIOR DE COCINA PARA ADELE (EJERCICIO DE CURSO)
T8 - DISEÑO DE VIVIENDA DEL ADULTO MAYOR
T9 - DISEÑO INTERIOR MOBILIARIO COMERCIAL (EJERCICIO DE CURSOFRANQUICIA RENZO COSTA)
PROPUESTA DE EDIFICIO MULTIFUNCIONAL
EDIFICIO C

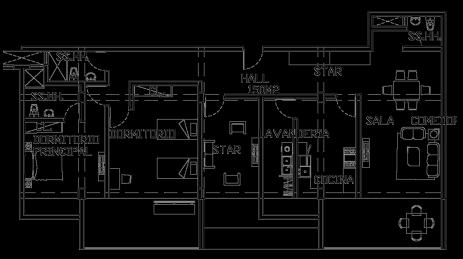

TIPOLOGIA DE DEPARTAMENTOS
Con la forma ya establecida, empiezo a desarrollar la estructura para de esa manera poder obtener la modulación, gracias a los ejes ya planteados respecto a las columnas, y con la junta sísmica, ya que me permitirá saber el cómo es que voy a desarrollar la función interior y ubicación de los departamentos.
Departamentos FLAT de:
Departamentos DUPLEX de:

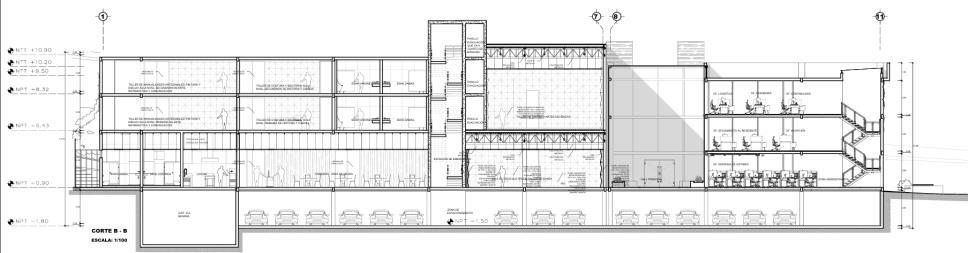

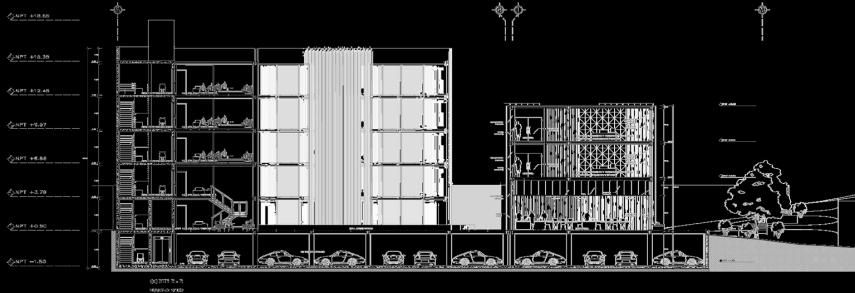

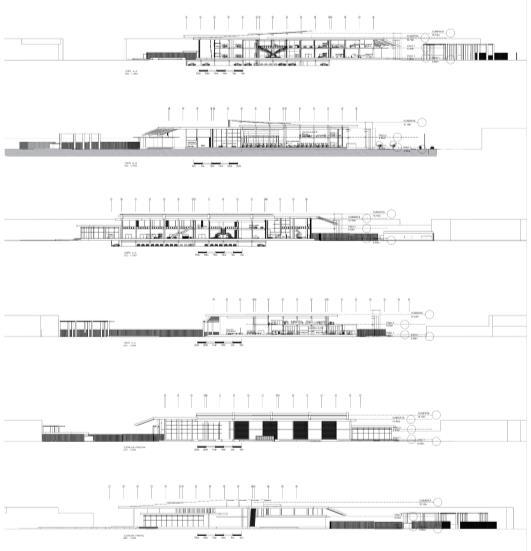

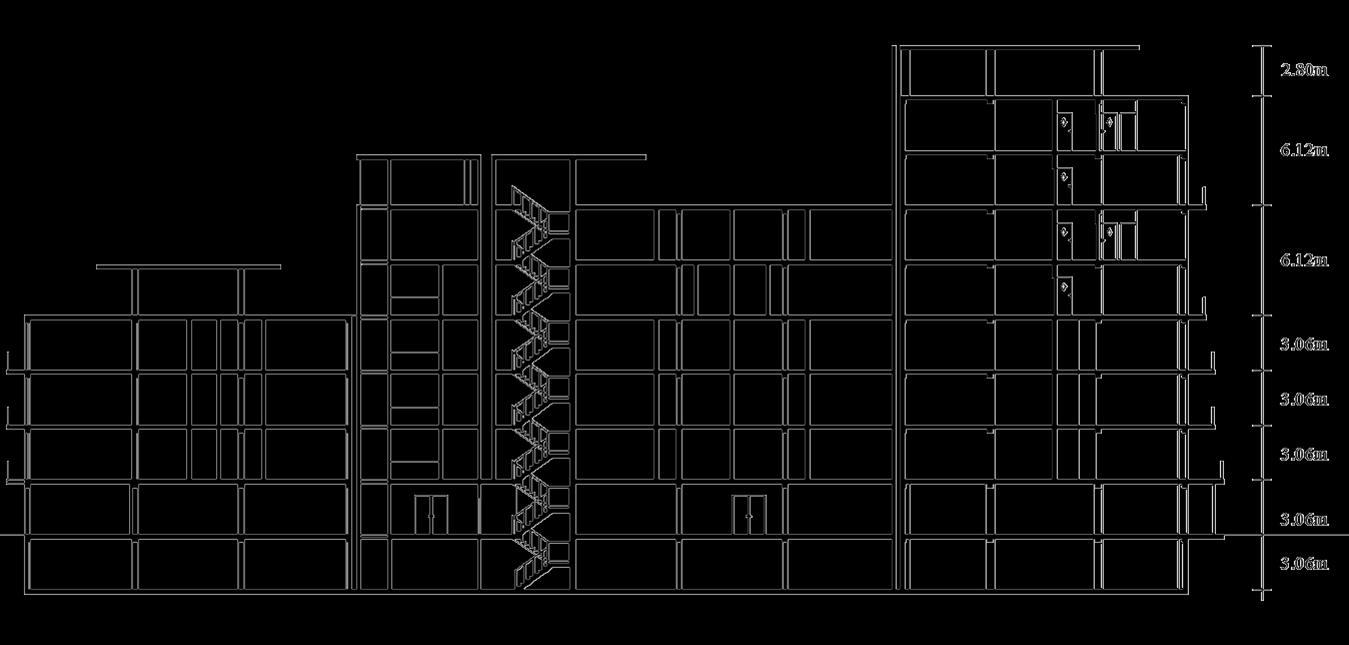

CORTE

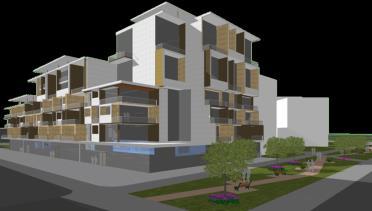

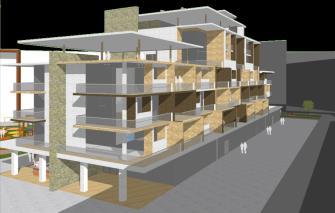

VISTAS DEL PROYECTO

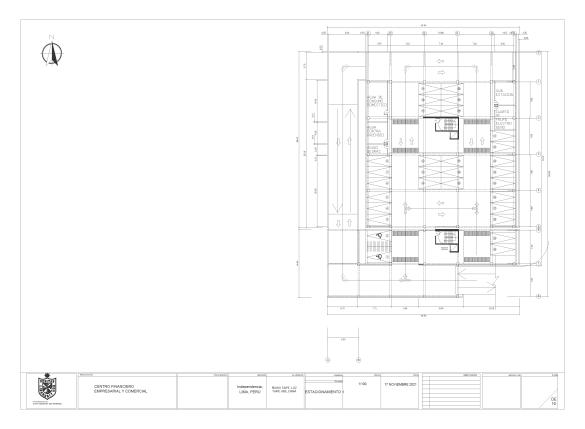

CENTRO FINANCIERO, EMPRESARIAL Y T2
COMERCIAL EN INDEPENDENCIA
ZONA COMERCIAL
CIRCULACION VERTICAL
ZONA FINANCIERA
ZONA EMPRESARIAL: oficinas
ZONA EMPRESARIAL: administración y áreas comunes.

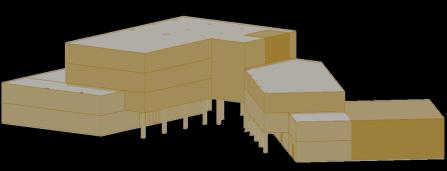

Se crea una unión de estas zonas respecto a los volúmenes incrustados, teniendo de tal manera, usos compartidos en cada volumen; ubicando finalmente, la zona comercial y finanzas estarán ubicados en los primeros niveles, y la zona empresarial en los posteriores a éstos.

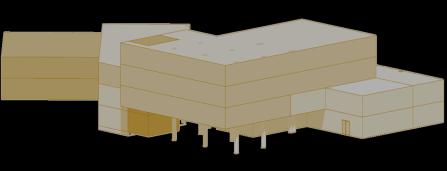

Se proyectó una idea volumétrica que va desde lo ortogonal, con cierto grado de rotación, el cual da una vista mucho más amistosa para la población respecto al ingreso, con un juego de alturas que permite conectar las visuales entre cada nivel, generando una plaza central, que tendrá la función de ser un centro de interacción e integración.
La relación es entre espacios que más destaca en el proyecto es la intersección
•Zona empresarial de mayor altura montada sobre la zona financiera
•Zona financiera intersecada con la zona comercial.
•Tamaño: ubicado en la parte central del área, contando con 4 pisos, remarcando así el ingreso.
•Contorno: la forma del centro financiero es ortogonales y también diagonales en comparación a los edificios del entorno.

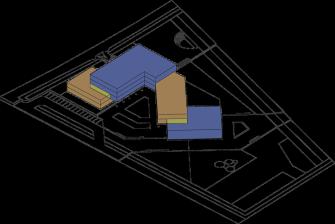

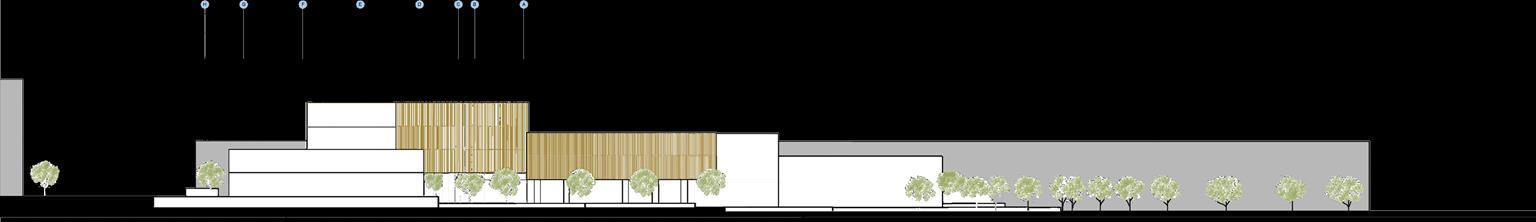

ELEVACIÓN FRONTAL CON ANÁLISIS DE VISUALES PEATONALES DESDE CADA NIVEL
ESTRATEGIA BIOCLIMATICA Y ANÁLISIS DE ELEMENTOS A IMPLEMENTAR EN EL PROYECTO
9:00 AZIMUT: 111,16
44,39
La vegetación da una protección térmica en época de verano, y un control de vientos en el invierno
Gracias a la plaza central y el libre paso del viento por el voladizo, se genera una ventilación natural hacia los ambientes.
LAMAS VERTICALES
Ingreso
-Barrera solar. -Protección acústica.
LLENOS Y VACÍOS
-Ingreso solar. -Controla el ingreso de viento.
Volumetría escalonada, protege a los volúmenes más bajos en época de verano, y aprovechando toda la iluminación natural en época de invierno Implementamos voladizos con la finalidad de protección solar en horas de radiación alta. No obstante. Vegetación: brindará protección térmica y control de viento para los espacios externos, e internos Así como también una ventilación cruzada gracias a la planta libre propuesta, que va en dirección a la plaza central.

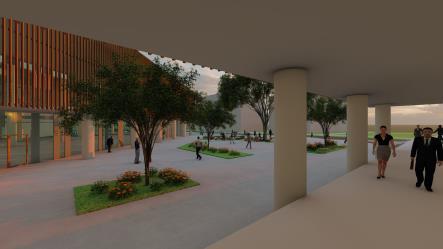

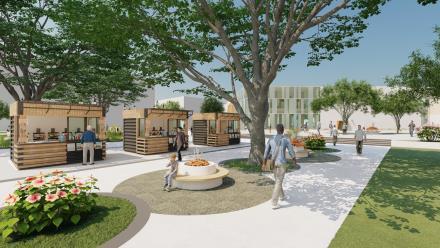

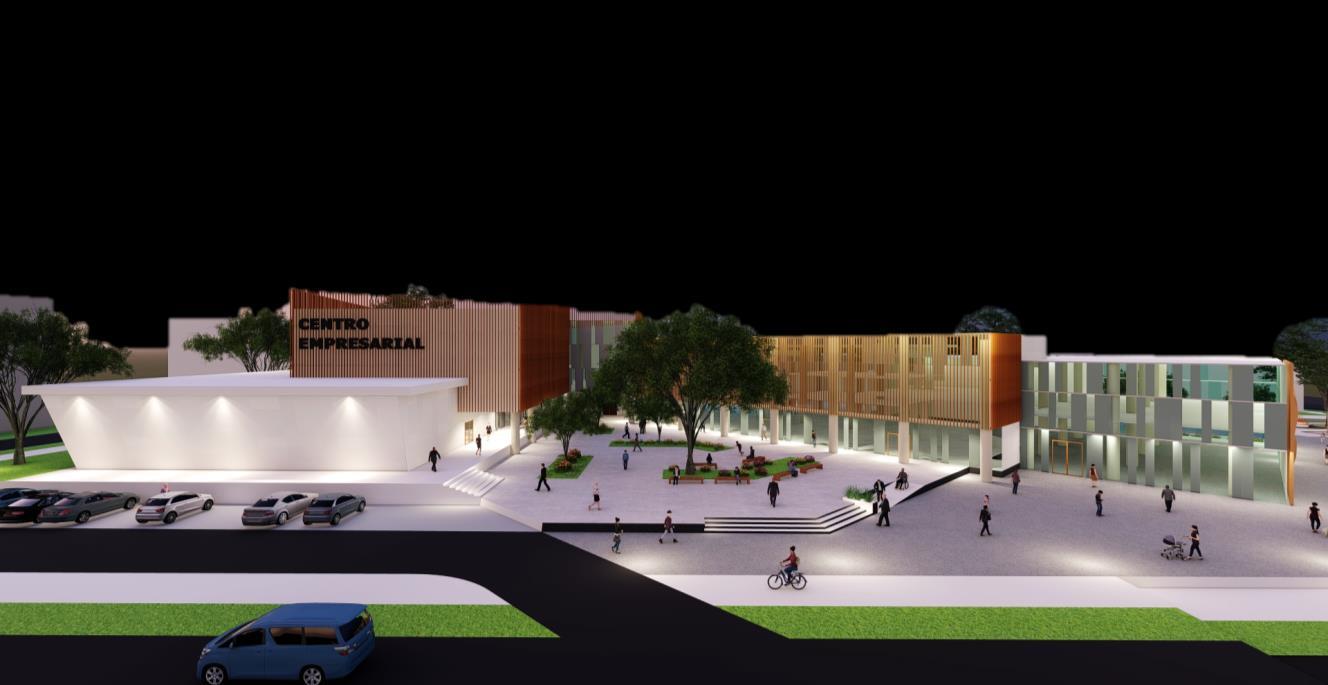

VISTA DESDE LA PLAZA

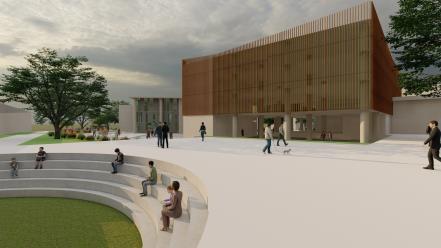

VISTA DESDE EL ANFITEATRO

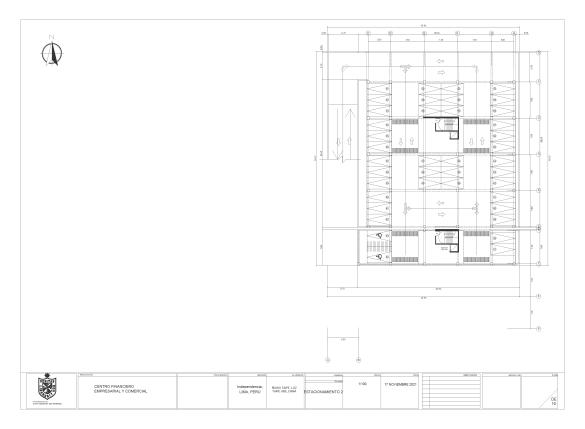

PRIMERA PLANTA
TERCERA PLANTA
CUARTA

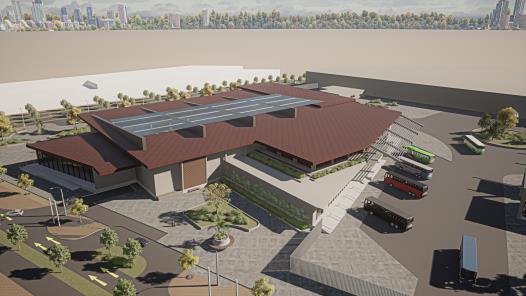

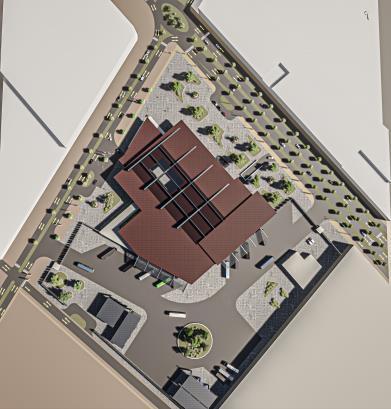

TERMINAL TERRESTRE EN LURIN
LIMA - PERÚ

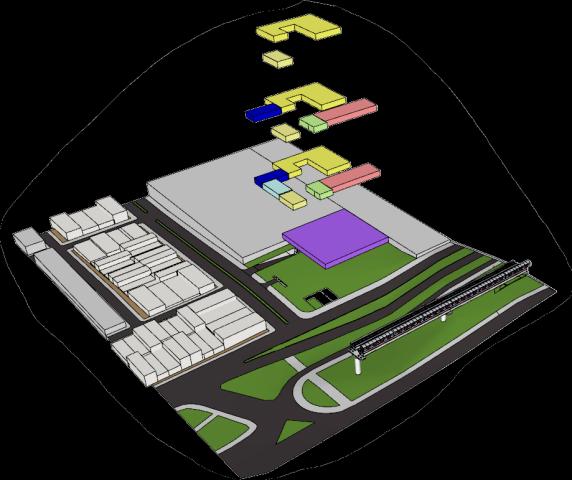

SECTOR A DESARROLLAR
SECTOR A DESARROLLAR
Se propone un Terminal Terrestres en la zona de Lima Sur, con la finalidad de tener una mejor accesibilidad para los usuarios de dicha zona, facilitando la movilidad y comodidad para los usuarios y comerciantes de los principales distritos del departamento de Lima, teniendo un fácil acceso y salida a la Panamericana Sur, en dirección al Norte y Sur del país.
SECTOR A DESARROLLAR

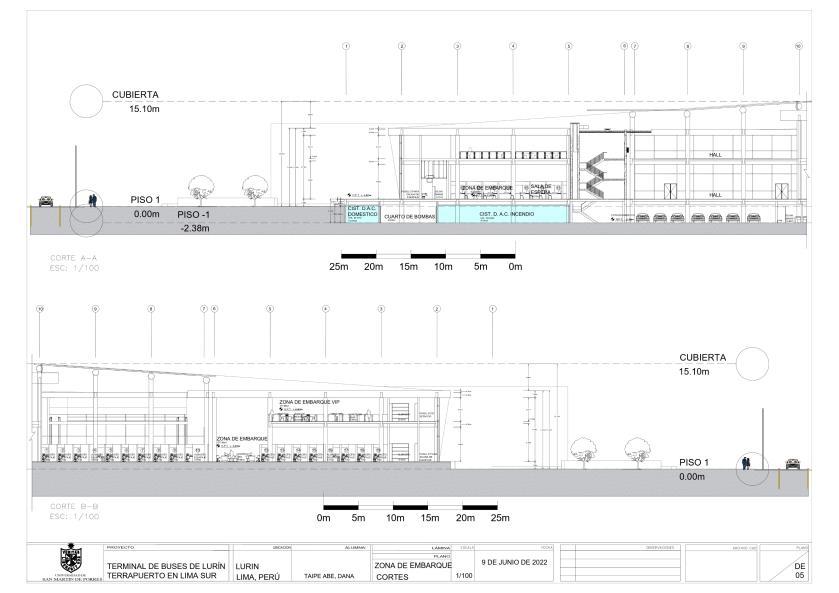

SECTOR A DESARROLLAR– ZONA DE EMBARQUE
ZONA DE BOLETERÍA

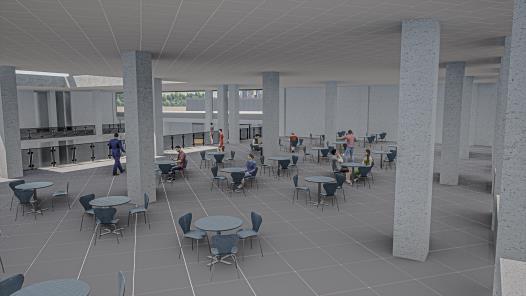

ZONA DE ESPERA

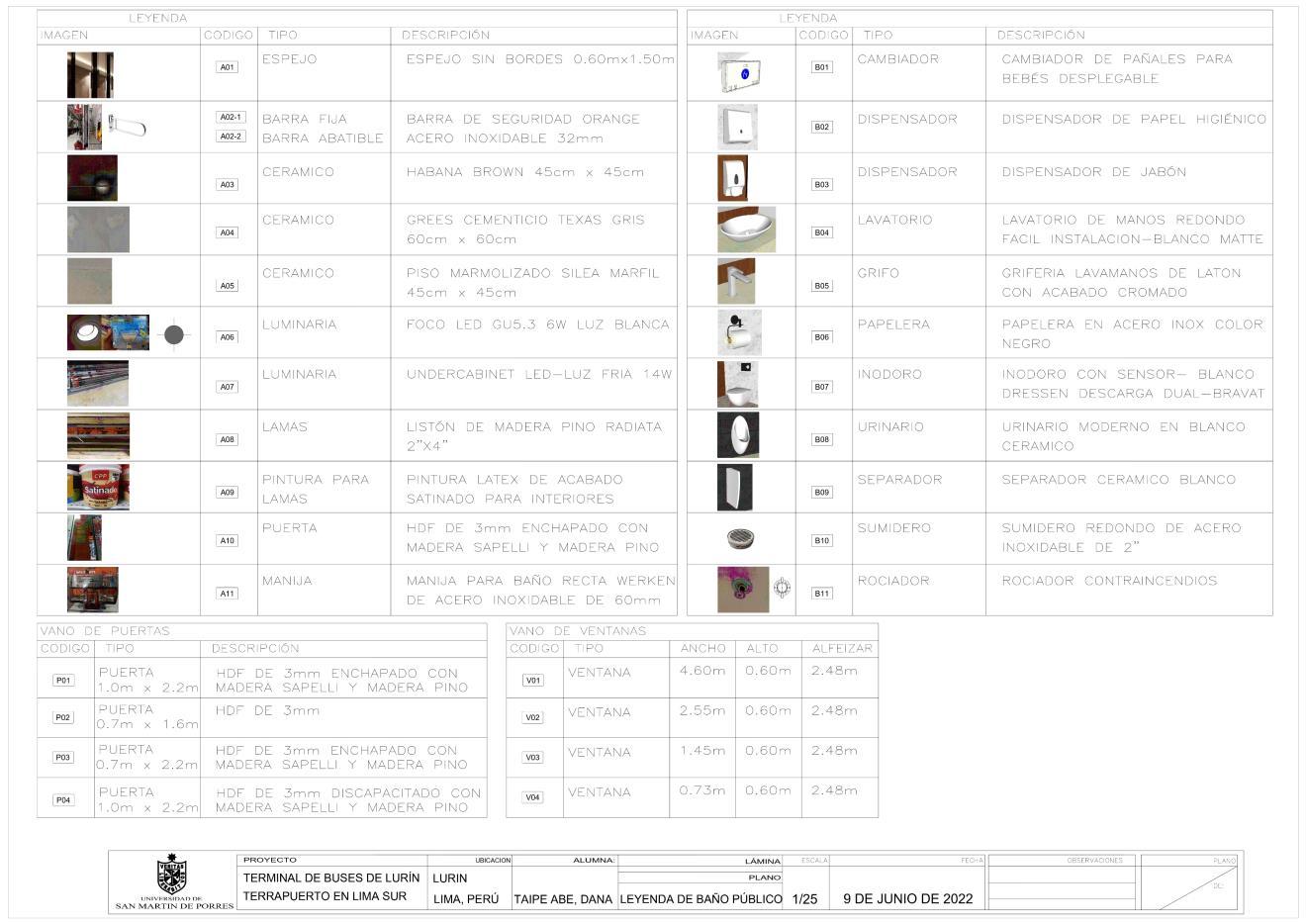

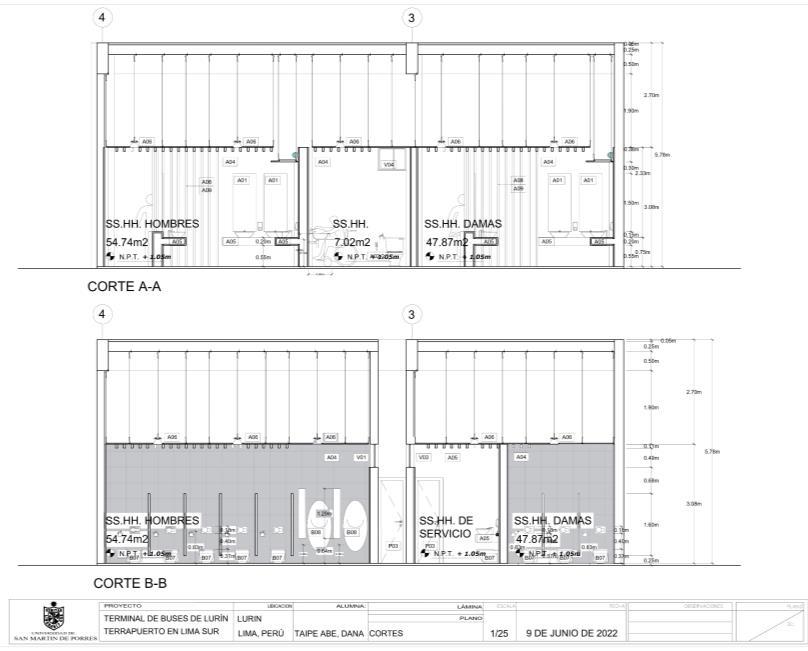

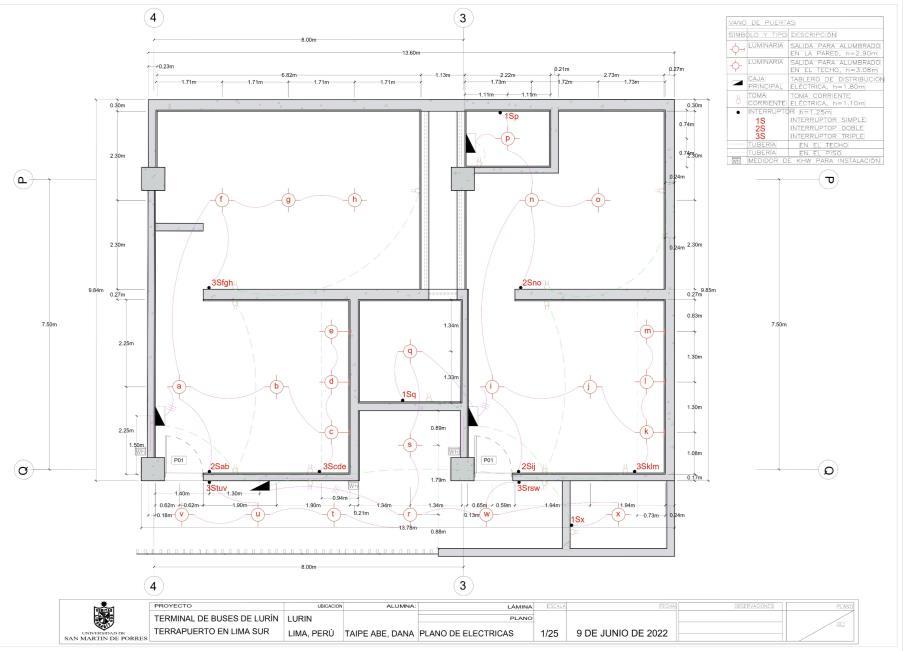

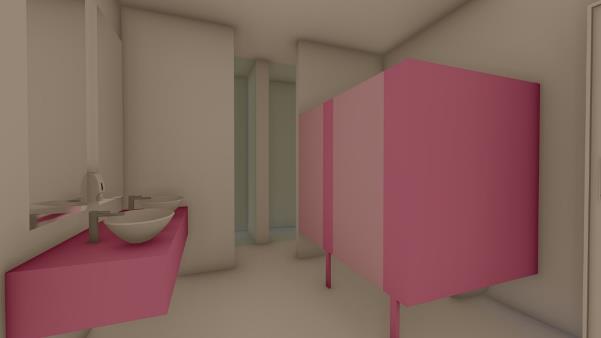

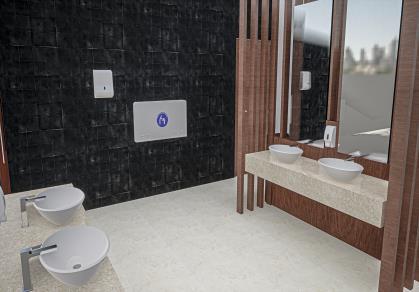

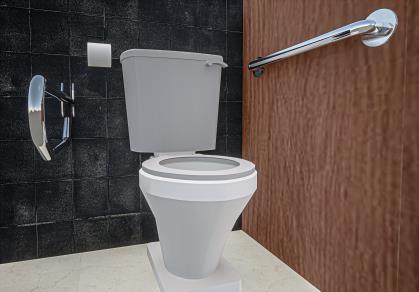

DISEÑO DE SS.HH. DE TERMINAL TERRESTRE EN LURIN
LIMA - PERÚ
CENTRO MUNICIPAL DE ASISTENCIA CONTRA LA VIOLENCIA FAMILIAR PARA NIÑOS Y ADOLESCENTES
EN EL DISTRITO DE VILLA EL SALVADOR
TESIS PARA OPTAR EL TITULO PROFESIONAL DE ARQUITECTO

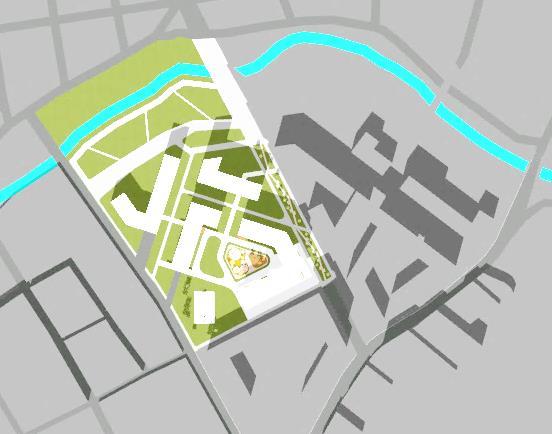

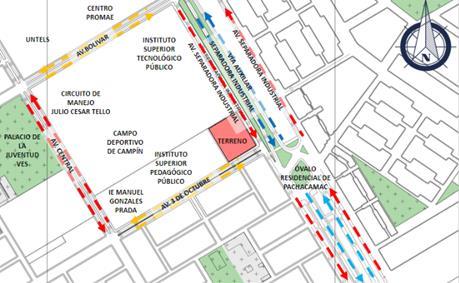

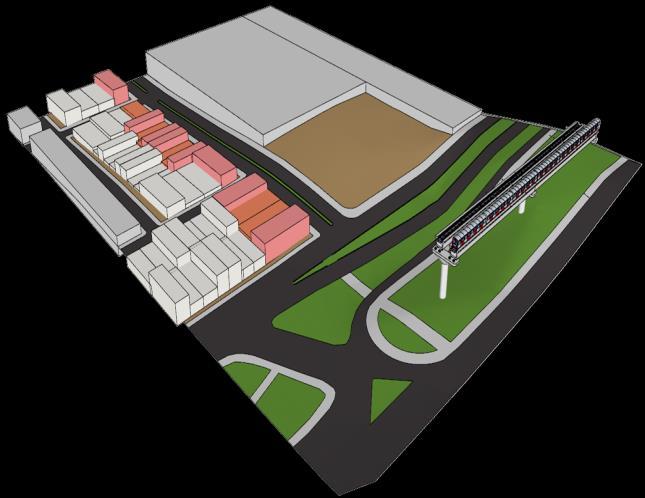

SISTEMA VIAL Y ACCESOS
PREMISAS GENERALES
Accesibilidad desde la Av. Central
Entorno de 1 a 3 pisos de altura
Adaptación al terreno
Nudo/óvalo cerca para el mejor transcurso vehicular

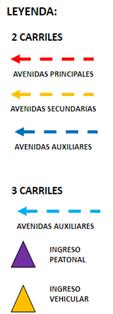

LEYENDA:
INGRESO PEATONAL
Ingreso principal
Ingreso secundario
QUINTO NIVEL
CUARTO NIVEL
TERCER NIVEL
NÚMEROS DE PISOS
LEYENDA
Estacionamiento y servicios generales
Zona administrativa
SEGUNDO NIVEL
INGRESO VEHICULAR
Estacionamiento/Bahía
Fachada principal
Eje central del terreno
Esquina dominante
PRIMER NIVEL

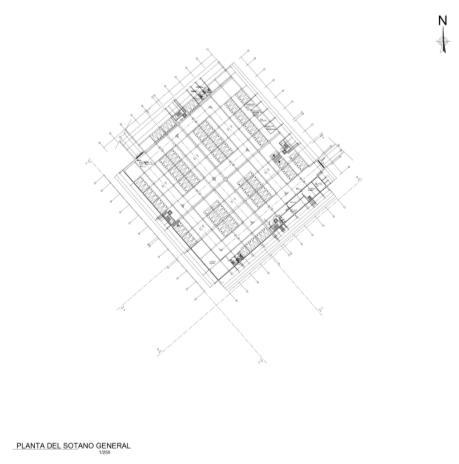

SÓTANO

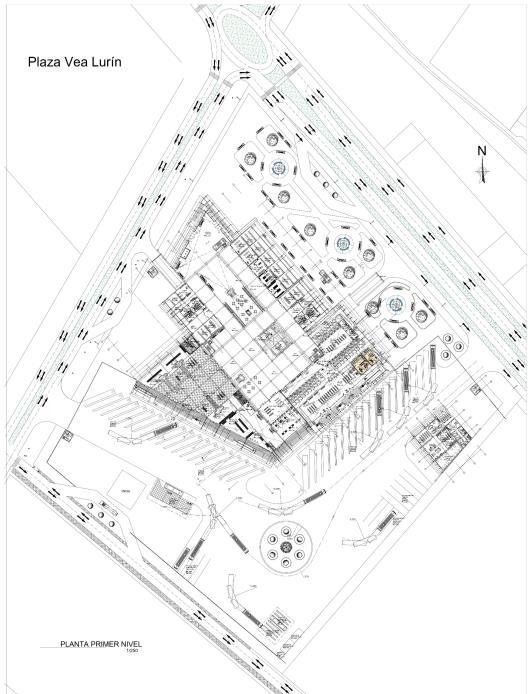

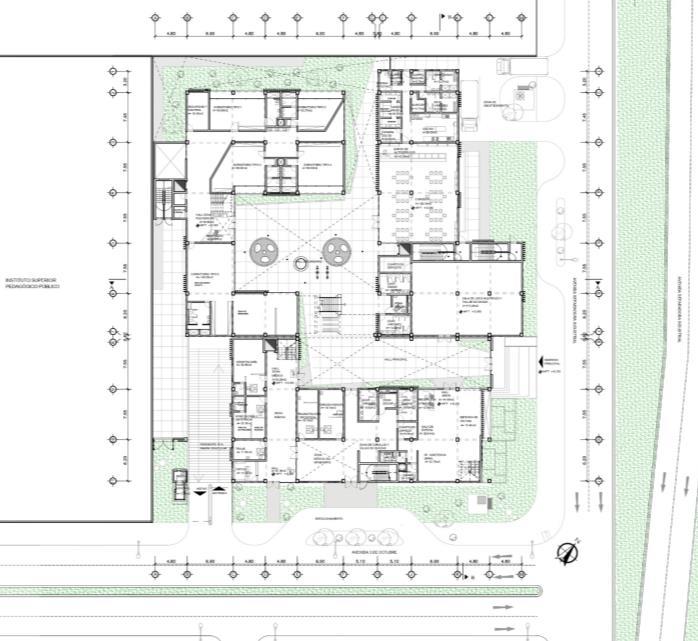

PLANTA GENERAL PRIMER NIVEL
Entorno de 3 pisos de altura
Eje del terreno
Accesibilidad desde el tren
Esquina dominante debido
a la mayor área y espacios verdes

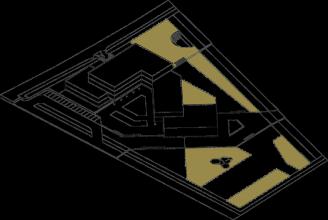

Áreas verdes
nuevas
Caminos peatonales y bermas centrales
Espacios recreativos exteriores para niños
Áreas verdes
Densidad baja de 1 nivel
Densidad media de 2 a 3 niveles
Zona médica de emergencia
Zona médica
Zona psicológica
Talleres productivos y aulas
Cocina/comedor
Residencia para niños y adolescentes
INGRESO VEHICLUAR
Ingreso a estacionamiento
Ingreso a bahía
Ingreso de servicio de comedor
INGRESO PEATONAL
Ingreso principal
Ingreso a comedor
PLOT PLAN
SEPARADORA INDUSTRIAL
ADMINISTRACIÓN

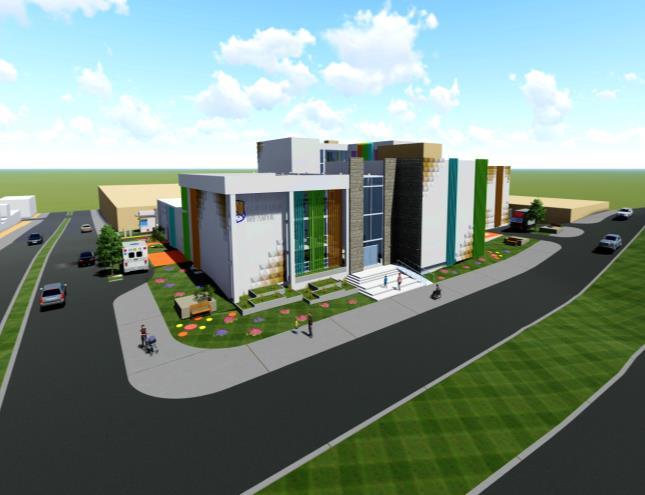

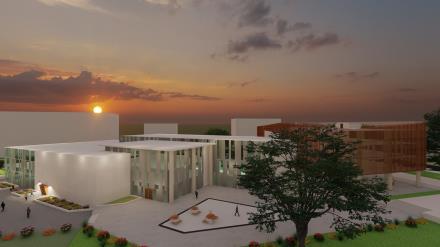

VISTA DESDE EL CRUCE DE AV. 3 DE OCTUBRE Y AV.

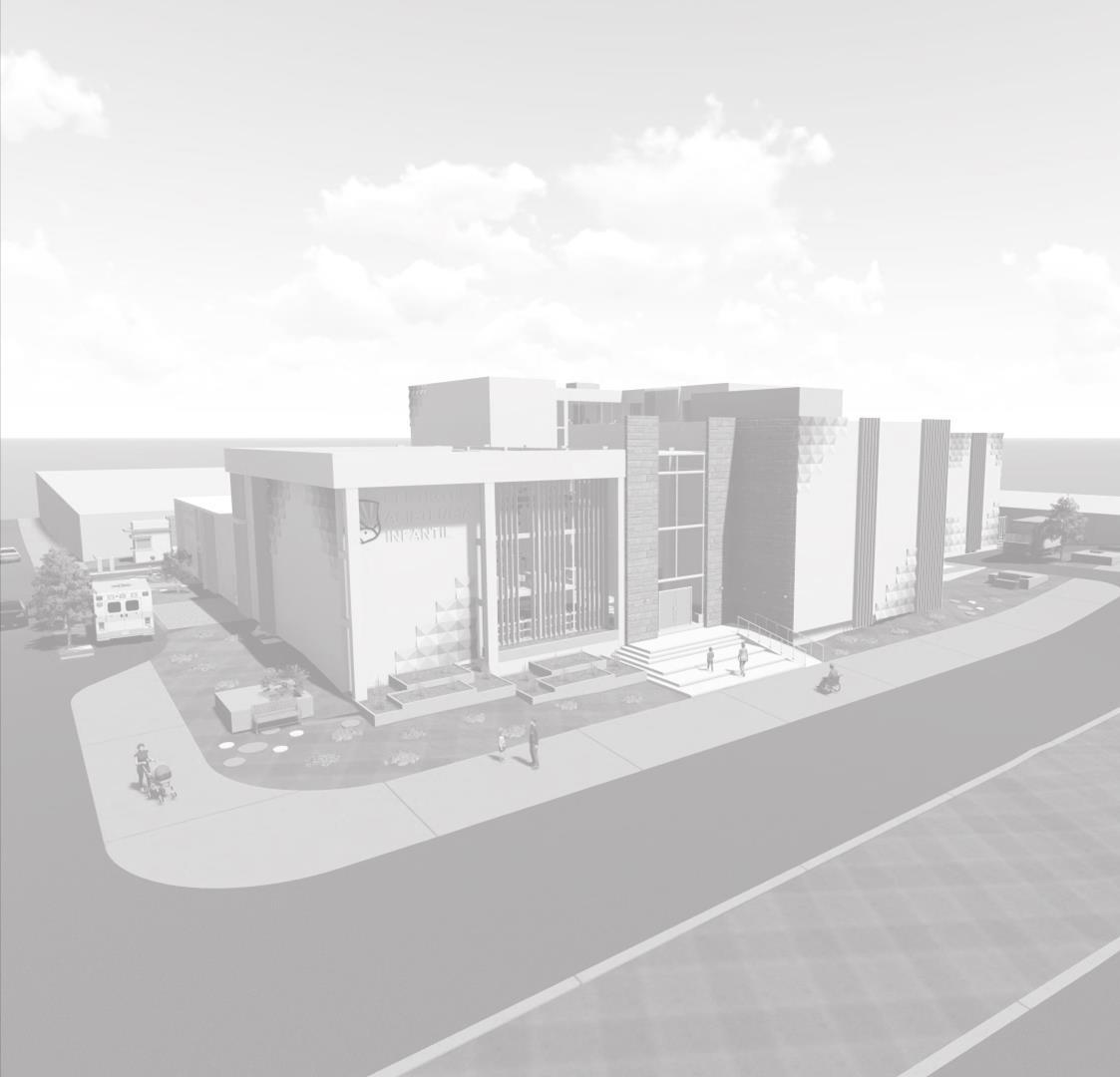

VISTA DESDE AV. 3 DE OCTUBRE

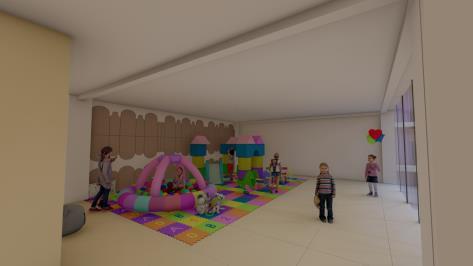

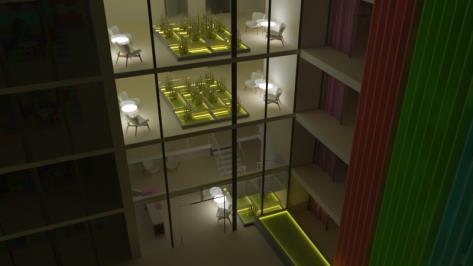

ÁREA DE JUEGOS INFANTILES HALL ZONA RESIDENCIAL DE NOCHE

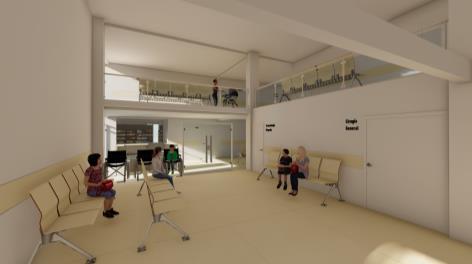

HALL DE ZONA DE CONSULTORIOS MEDICOS HALL/ SALA DE ESPERA DE ZONA MEDICA

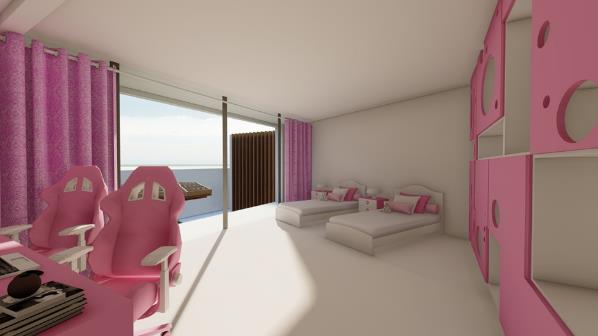

DORMITORIO TIPO 2
HIGIENICOS DE DORMITORIO TIPO 5

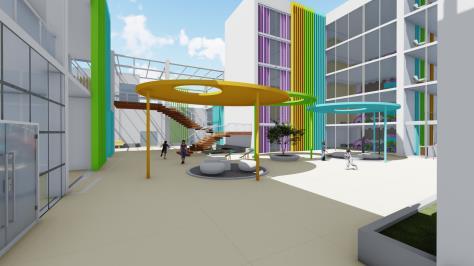

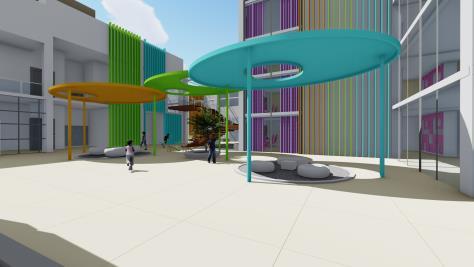

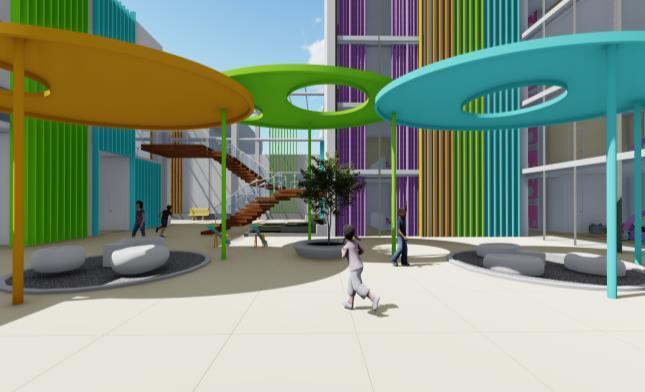

ESPACIO ABIERTO CENTRAL – HALL SECUNDARIO

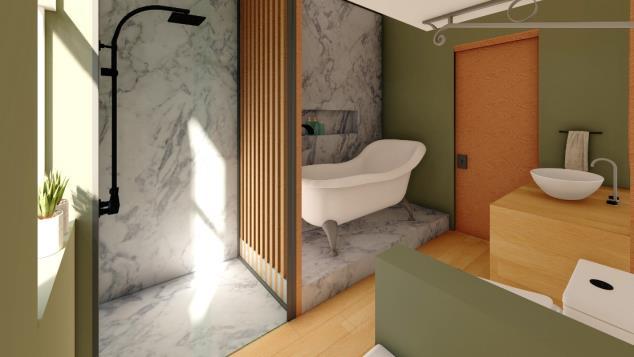

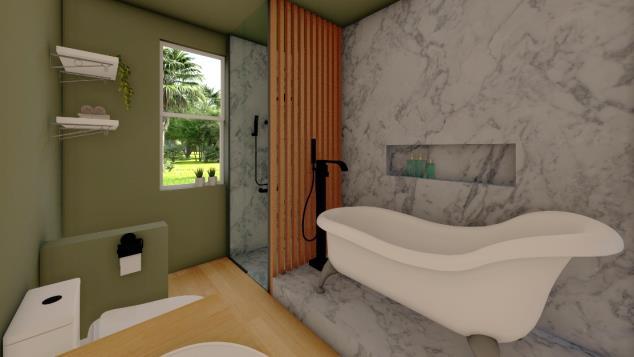

DISEÑO INTERIOR DE BAÑO PARA HABITACIÓN PRINCIPAL
LIMA - PERÚ
PERFIL DEL CLIENTE
USUARIO:Dama
EDAD:30años
ESTADOCIVIL:Soltera
OCUPACIÓN:Psicóloga
VIRTUD:Pacífica
GUSTOS:Naturaleza
ACTIVIDADES:
Viajar, caminar y el ciclismo
HÁBITOS DEL CLIENTE
• Corre por las mañanas
• Hace yoga en las tardes
• Siempre lee en un espacio con
• Iluminación natural.
• Le gustar estar en las áreas verdes
Ella es una persona que le gusta disfrutar de los espacios con naturaleza, le gusta estar sola en momentos de estrés.
Ama ver los atardeceres y estar en la playa.
Lo que ella siempre resalta es que sus casas siempre tienen iluminación Natural, es lo que más le gusta a ella.
ESTILO O CONCEPTO Y ATMOSFERA
ESTILO
RÚSTICO
Elementos naturales o que reflejen lo natural, con sensaciones del exterior.
Simplicidad, funcionalidad y eliminación de adornos innecesarios.
CONCEPTO
CONEXIÓN CON LA NATURALEZA
Colores neutros y con tonos verdes para brindar un contraste de colores.
Idea conceptual: CONEXIÓN CON LA NATURALEZA
ATMOSFERA
RELAJADO Y PASIVO (NEUTRAL)
Lograr mediante el diseño y el color una conexión entre el humano y la naturaleza, de manera que se sienta un lugar relajado que de la sensación de paz.
1/20
1/20
LEYENDA DE ZONIFICACIÓN
ZONA DE DUCHA/BAÑERA
ZONA DE CIRCULACIÓN
ZONA DE VESTIDOR ZONA DE INODORO ZONA DE LAVAMANOS ZONA DE REPISAS

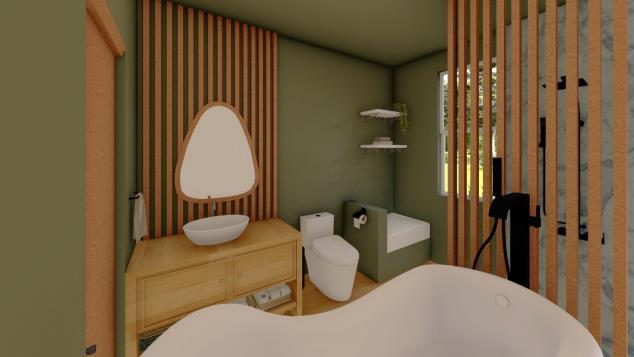

BAÑO PRINCIPAL DE DORMITORIO
ESTILO: RÚSTICO
CONCEPTO: CONEXIÓN CON LA NATURALEZA
ATMÓSFERA: RELAJADO Y PASIVO
LUMINARIAS

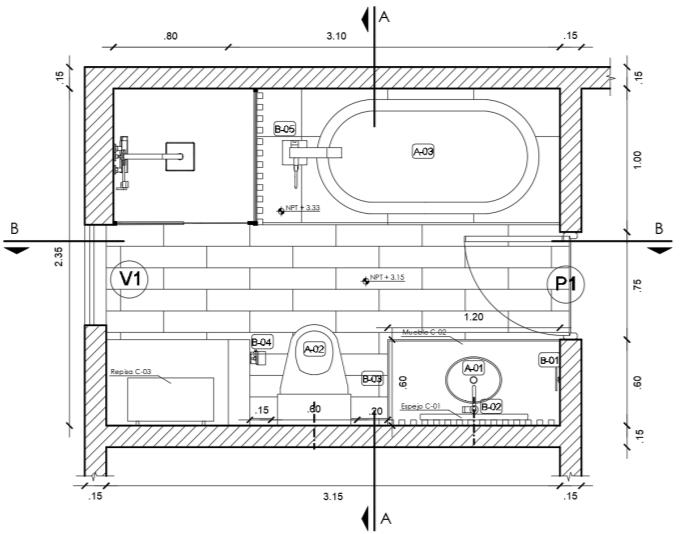

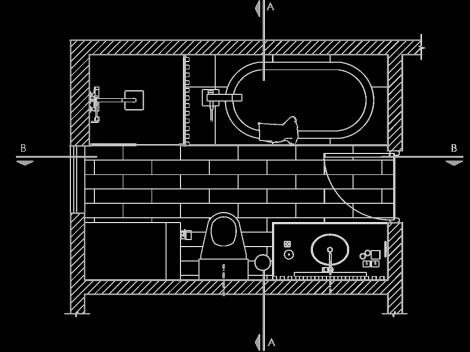

PLANTA
1/20

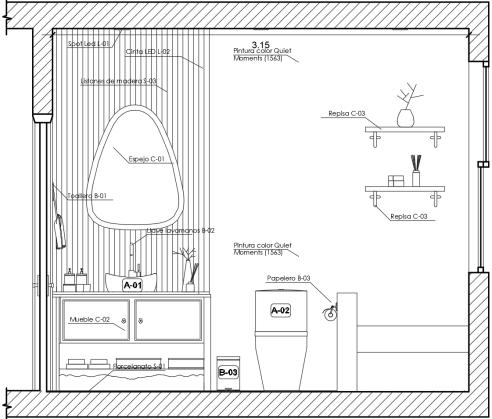

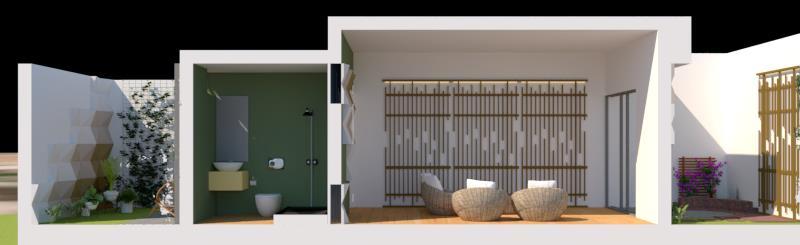

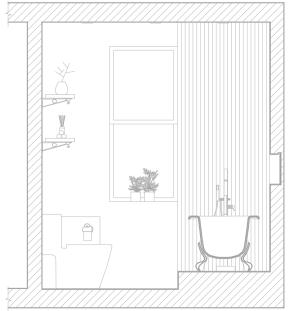

CORTE A-A
ESCALA: 1/20
CORTE B-B
ESCALA: 1/20

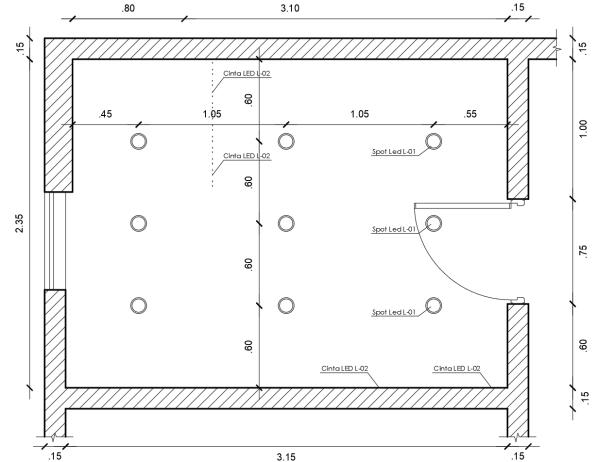

PLANO DE LUMINARIAS
ESCALA: 1/20
PLANO DE PISOS
ESCALA: 1/20

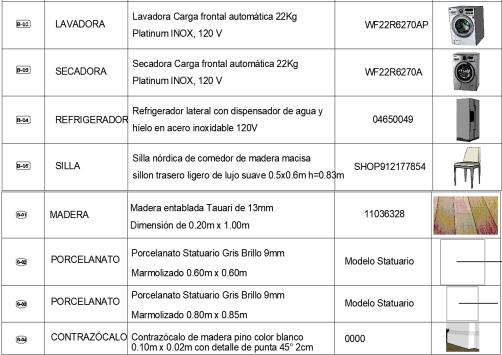

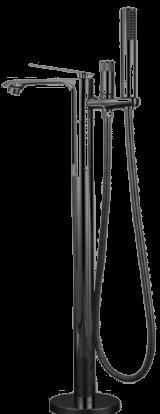

CUADRO DE MOBILIARIOS ESCALA: 1/20

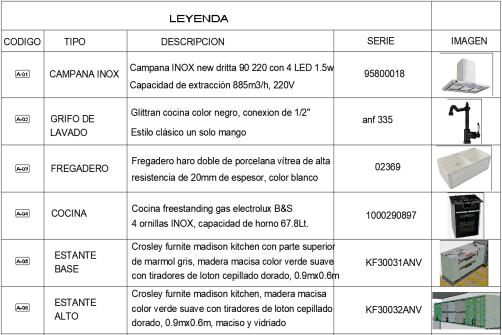

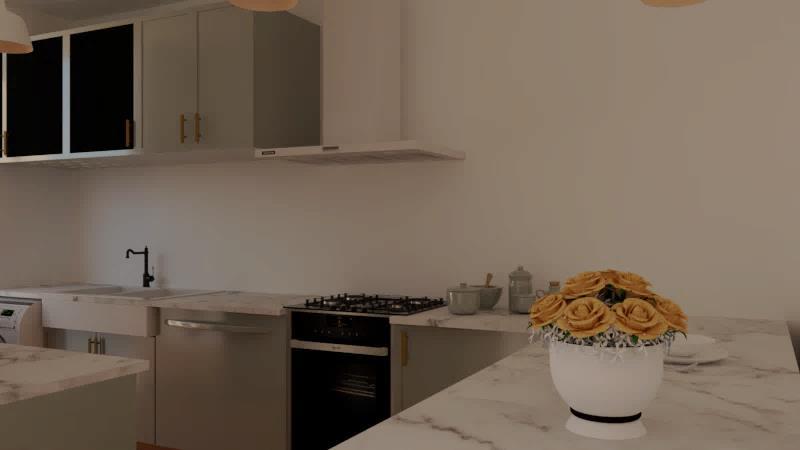

DISEÑO INTERIOR DE COCINA PARA ADELE
(EJERCICIO DE CURSO)

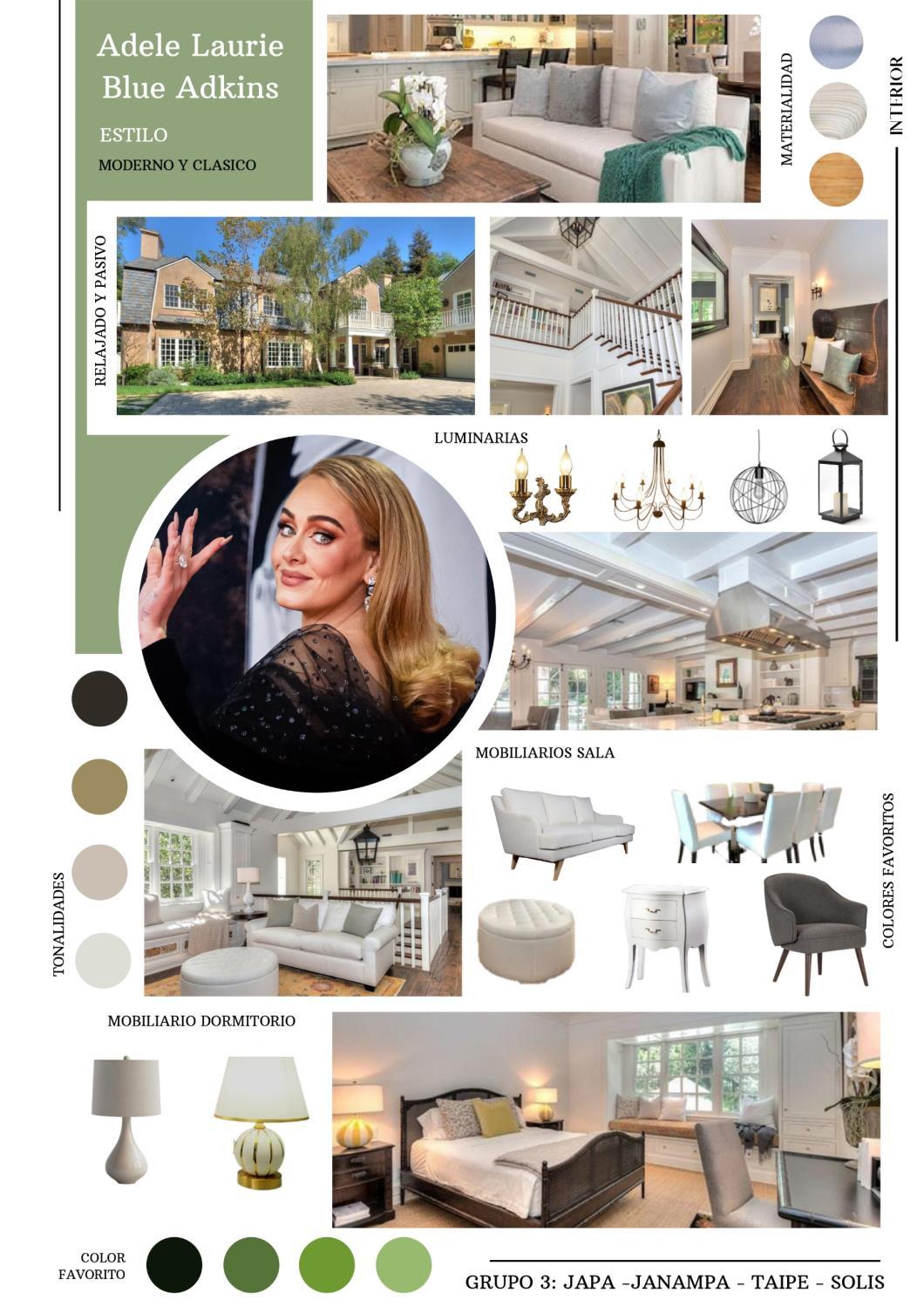

PERFIL DEL CLIENTE
USUARIO:Dama
ESTADOCIVIL:Soltera
OCUPACIÓN:Cantante
VIRTUD:Pacífica
GUSTOS:Colorverde
ACTIVIDADES:
Confeccionar, hacer pompones
HÁBITOS DEL CLIENTE
• Hace pesas por la mañana.
• Luego realiza caminata o boxeo.
• En la noche realiza sesión de cardio
ESTILO O CONCEPTO Y ATMOSFERA
ESTILO
MODERNO Y CLÁSICO
CONCEPTO
CONEXIÓN CON LA NATURALEZA
Colores neutros y con tonos verdes para brindar un contraste de colores.
ATMOSFERA
RELAJADO Y PASIVO (NEUTRAL)

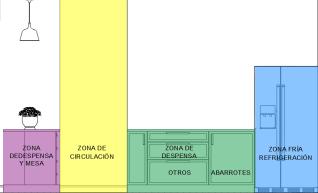

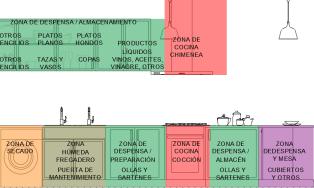

LEYENDA DE ZONIFICACIÓN

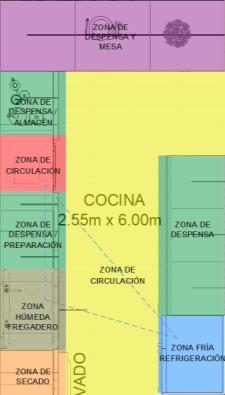

ZONA DE COCCIÓN
ZONA DE CIRCULACIÓN

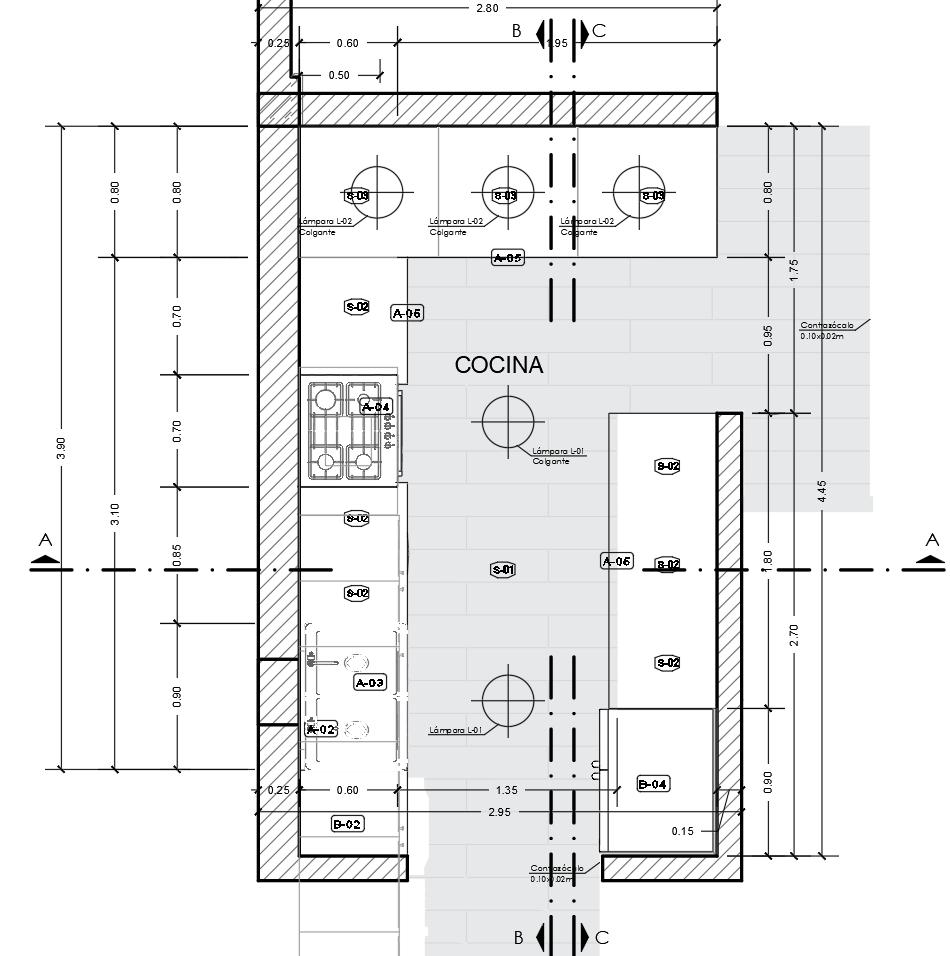

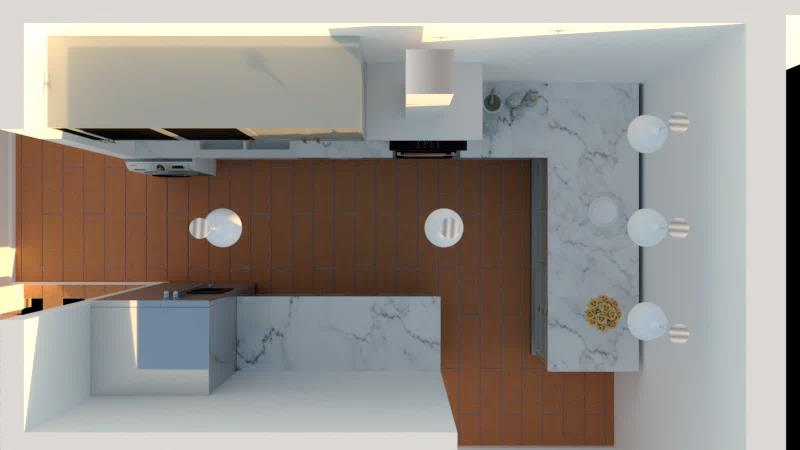

PLANTA ESCALA: 1/20
INSTALACIÓNELÉCTRICA
ESCALA: 1/20
ACABADO DE PISO ESCALA: 1/20
DISEÑO DE VIVIENDA DEL ADULTO MAYOR
LIMA - PERÚ
USUARIO
años
años
ZONIFICACIÓN GENERAL
ZONIFICACIÓN ESPECÍFICO
SOBRE ELLOS:
Una pareja de ancianos ya jubilados, que se conocieron en un parque cuando ella tenía16 años y él 20 años, se casaron en un parque a sus 25 y 29 años, y desde ese entonces, día a día salen a conectarse con aquella naturaleza que los unió.
VIRTUD: Pacífico
GUSTOS: Naturaleza
ESTILO:
ACTIVIDADES:
Leer, caminar.
Les gustan los colores de la naturaleza que reflejen a la primavera y al otoño, con acabados sencillos y en tonos degradado, con decoraciones en madera y mobiliarios con materiales naturales.
ESTILO: RÚSTICO
CONCEPTO: CONEXIÓN CON LA NATURALEZA
ATMÓSFERA: RELAJADO Y PASIVO
HALL
HALL
FLUJOGRAMA SALA
COMEDOR
SSHH INVITADOS
DORMITORIO
SSHH PRIVADO
JARDÍN PRIVADO
JARDÍN EXTERIOR S
USUARIO
Una pareja de 65 años, ya jubilados, que se conocieron en un parque mientras caminaban, y día a día salen a conectarse con aquella naturaleza que los unió.
VIVIENDA DEL ADULTO MAYOR
EDAD:65años
VIRTUD:Pacífico
GUSTOS:Naturaleza
ACTIVIDADES: Leer,caminar

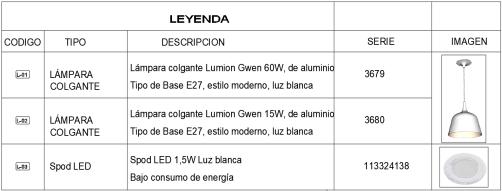

LUMINARIAS
FACHADA PRINCIPAL
FACHADA LATERAL

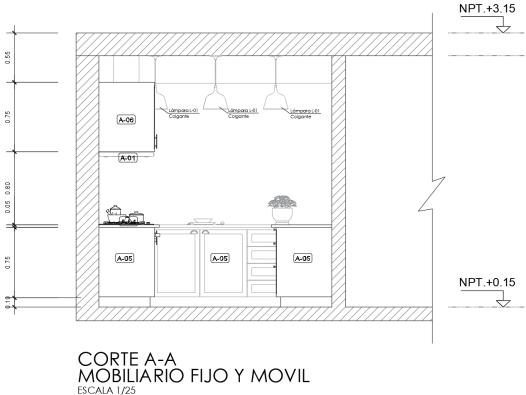

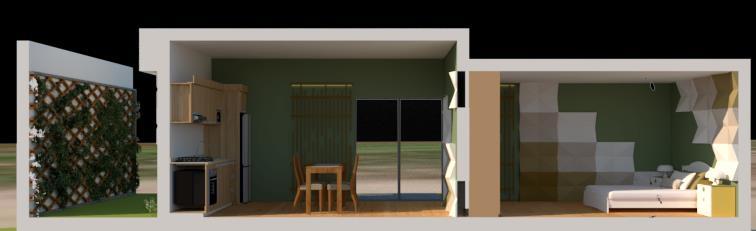

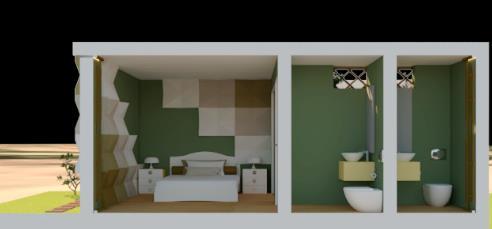

CORTE A-A
CORTE

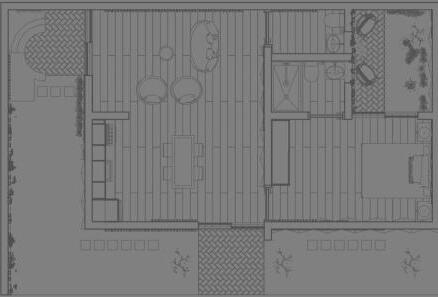

PLANTA
PLANTA

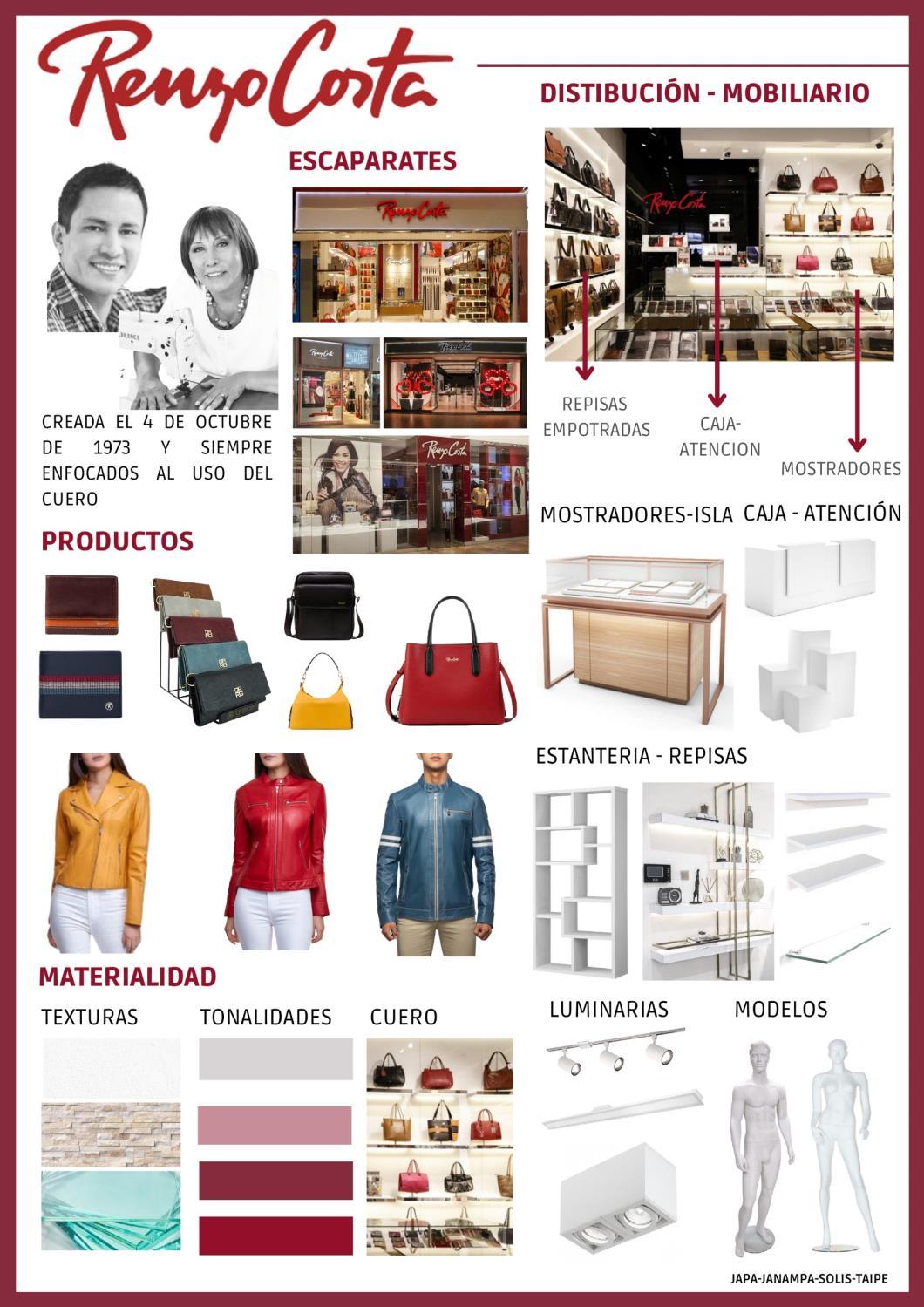

DISEÑO INTERIOR MOBILIARIO COMERCIAL
(EJERCICIO DE CURSO - FRANQUICIA RENZO COSTA)
ZONIFICACIÓN GENERAL
ZONIFICACIÓN DE LATERALES
RECORRIDO EMPLEADOS
RECORRIDO INTERIOR
ESCAPARATE POSTERIOR
CAJA/ENTREGA DE COMPRAS
MOSTRADOR CENTRAL
CAJONERAS
ESCAPARATE
MOSTRADOR CENTRAL
ESC: 1/20

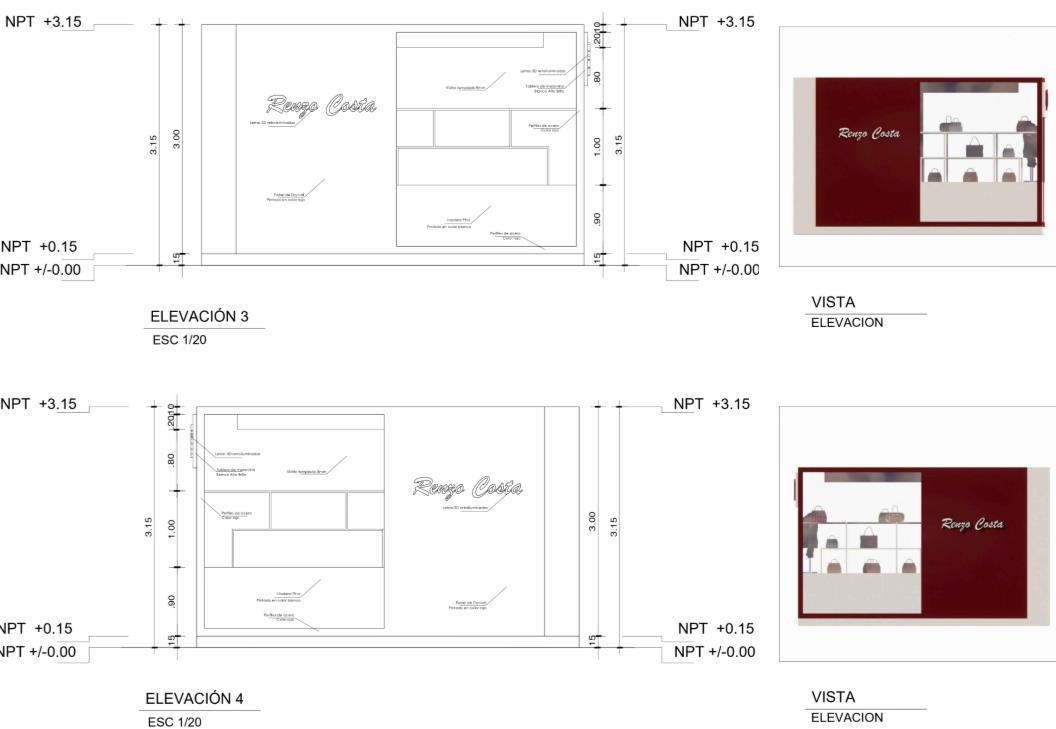

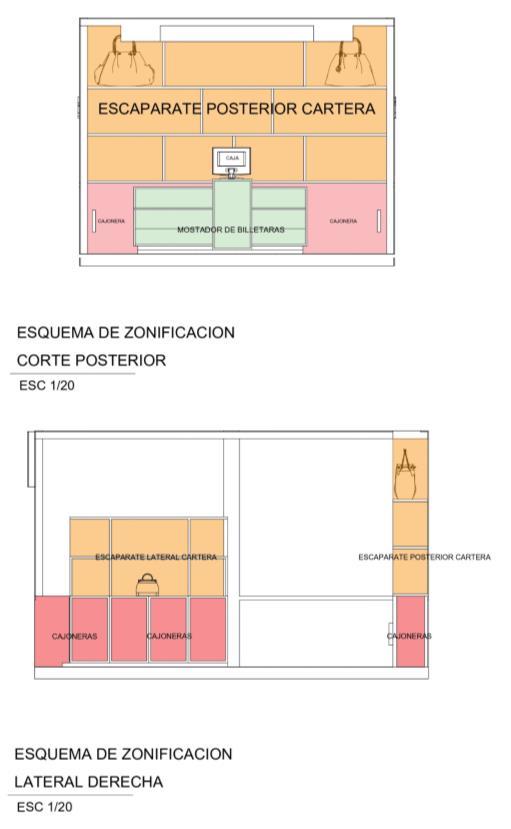

CORTES Y ELEVACIONES

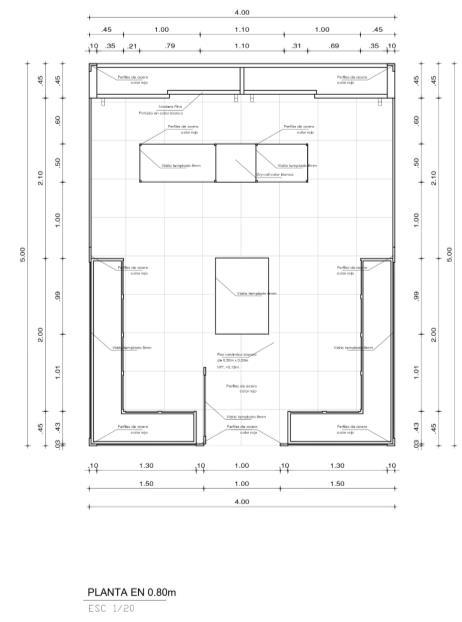

PLANTA EN 1.10m
ESC: 1/20
PLANTA EN 0.80m
1.
2.
3.

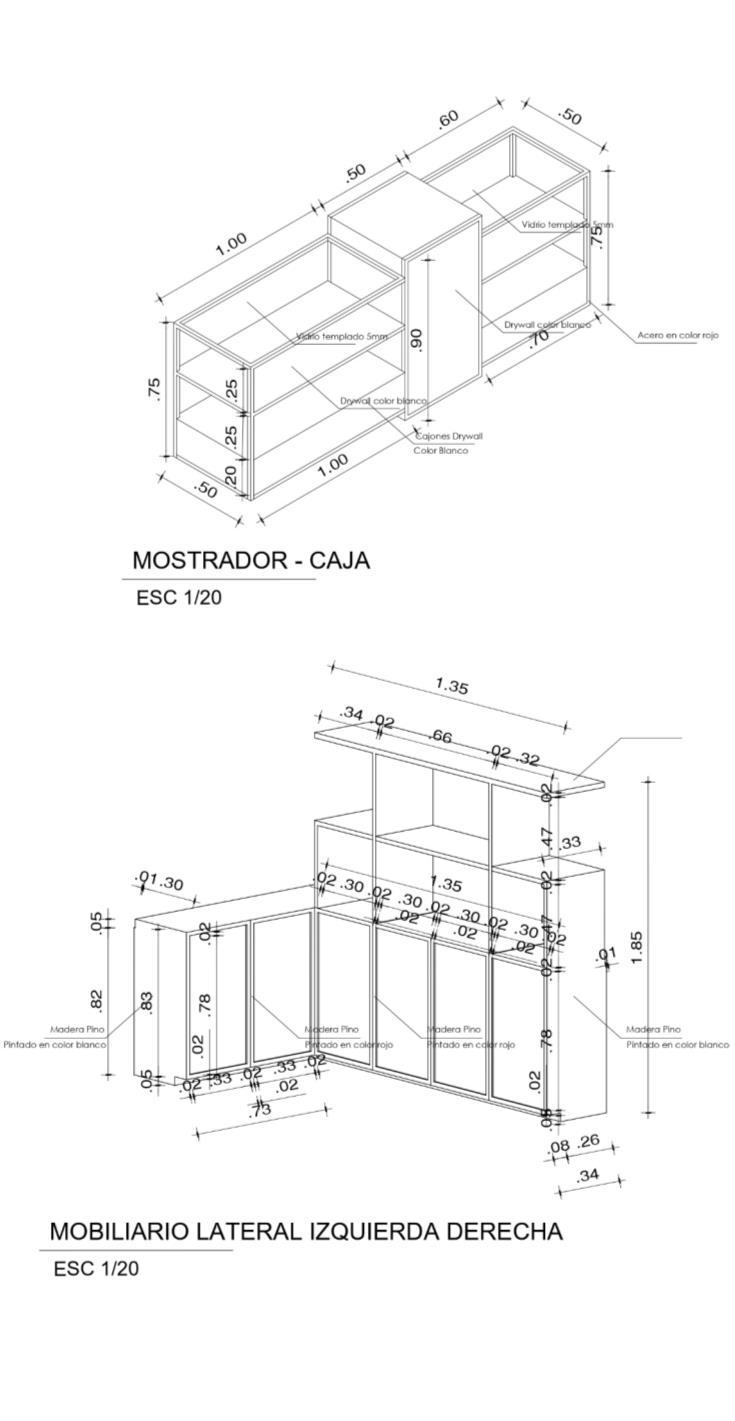

1. MOSTRADOR LATERAL IZQUIERDA Y DERECHA (SON IGUALES)
2. MOSTRADOR CENTRAL DE BILLETERAS
MOSTRADOR CARTERAS
MOSTRADOR CAJA
MOSTRADOR CENTRAL DE BILLETERAS
VISTAS

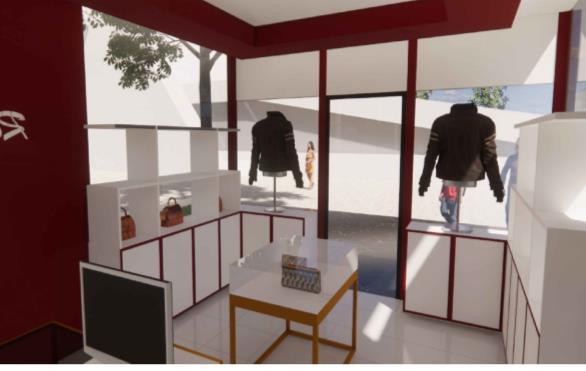

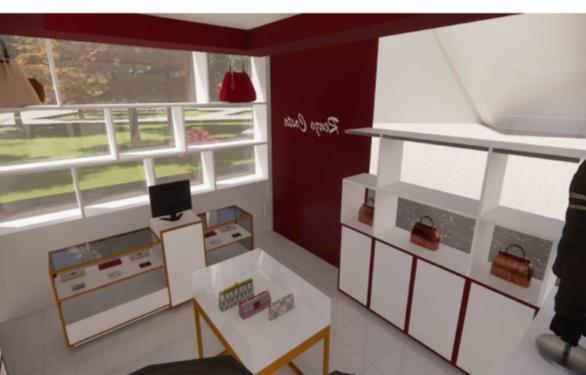

VISTAS INTERIORES
