PORTAFOLIO
DE ARQUITECTURA
Dana Yasury Taipe Abe
INTRODUCCIÓN
Este portafolio es una recopilación de algunos de los trabajos elaborados durante la etapa universitaria como estudiante de la carrera de Arquitectura en la Universidad de San Martín de Porres de Lima, Perú.
ÍNDICE DE TRABAJOS
Pag 04
Pag 05
Pag 06
Pag 08
Pag 10
T1 - PROPUESTA DE EDIFICIO MULTIFUNCIONAL
T2 - CENTRO FINANCIERO, EMPRESARIAL Y COMERCIAL EN INDEPENDENCIA
T3 - TERMINAL TERRESTRE EN LURIN, LIMA – ZONA DE EMBARQUE
T4 - DISEÑO DE SS.HH. DE TERMINAL TERRESTRE EN LURIN, LIMA
T5 - CENTRO MUNICIPAL DE ASISTENCIA CONTRA LA VIOLENCIA FAMILIAR PARA NIÑOS Y ADOLESCENTES EN EL DISTRITO DE VILLA EL SALVADOR
PROPUESTA DE EDIFICIO MULTIFUNCIONAL
EDIFICIO C

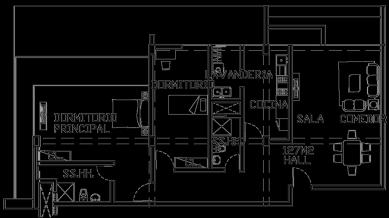

TIPOLOGIA DE DEPARTAMENTOS
Con la forma ya establecida, empiezo a desarrollar la estructura para de esa manera poder obtener la modulación, gracias a los ejes ya planteados respecto a las columnas, y con la junta sísmica, ya que me permitirá saber el cómo es que voy a desarrollar la función interior y ubicación de los departamentos.
Departamentos FLAT de:
Departamentos DUPLEX de:

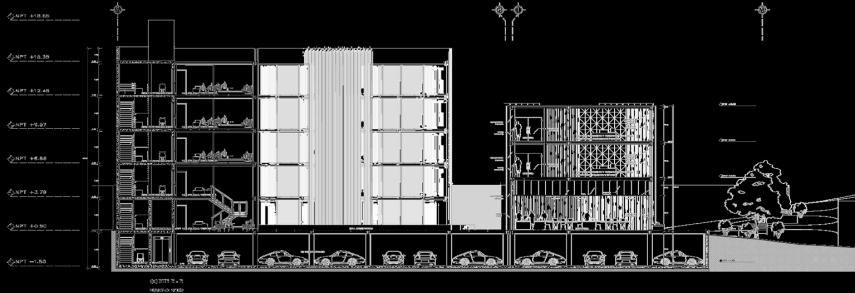

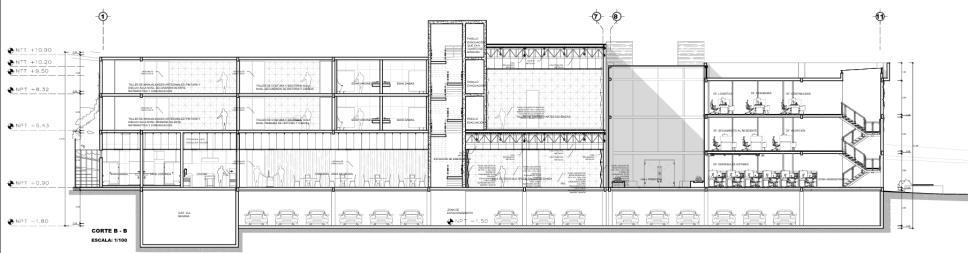

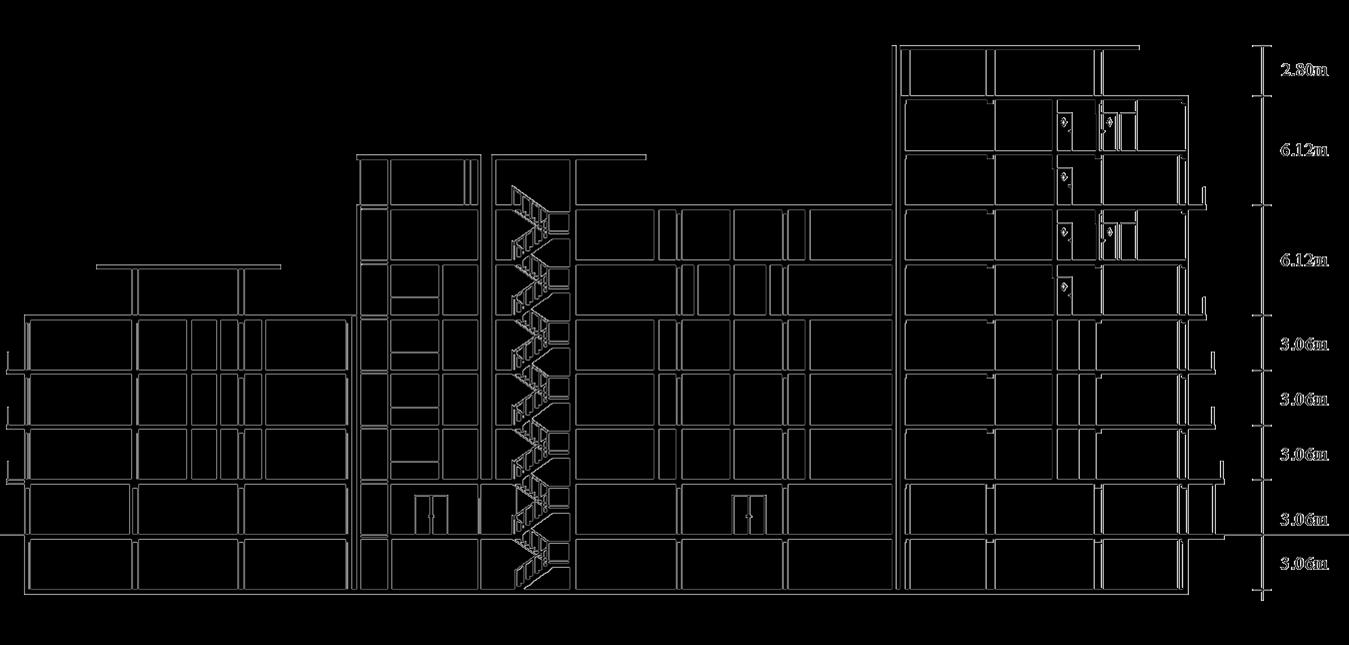

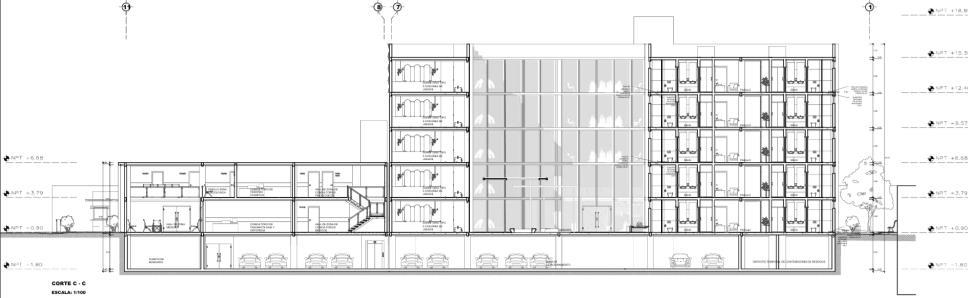

CORTE

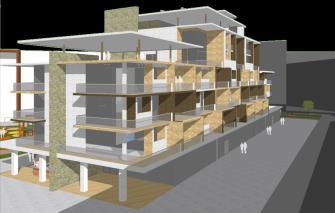

VISTAS DEL PROYECTO
CENTRO FINANCIERO, EMPRESARIAL Y
COMERCIAL EN INDEPENDENCIA
ZONA COMERCIAL
CIRCULACION VERTICAL
ZONA FINANCIERA

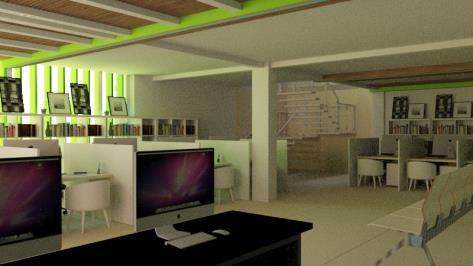

ZONA EMPRESARIAL: oficinas
ZONA EMPRESARIAL: administración y áreas comunes.
Se crea una unión de estas zonas respecto a los volúmenes incrustados, teniendo de tal manera, usos compartidos en cada volumen; ubicando finalmente, la zona comercial y finanzas estarán ubicados en los primeros niveles, y la zona empresarial en los posteriores a éstos.

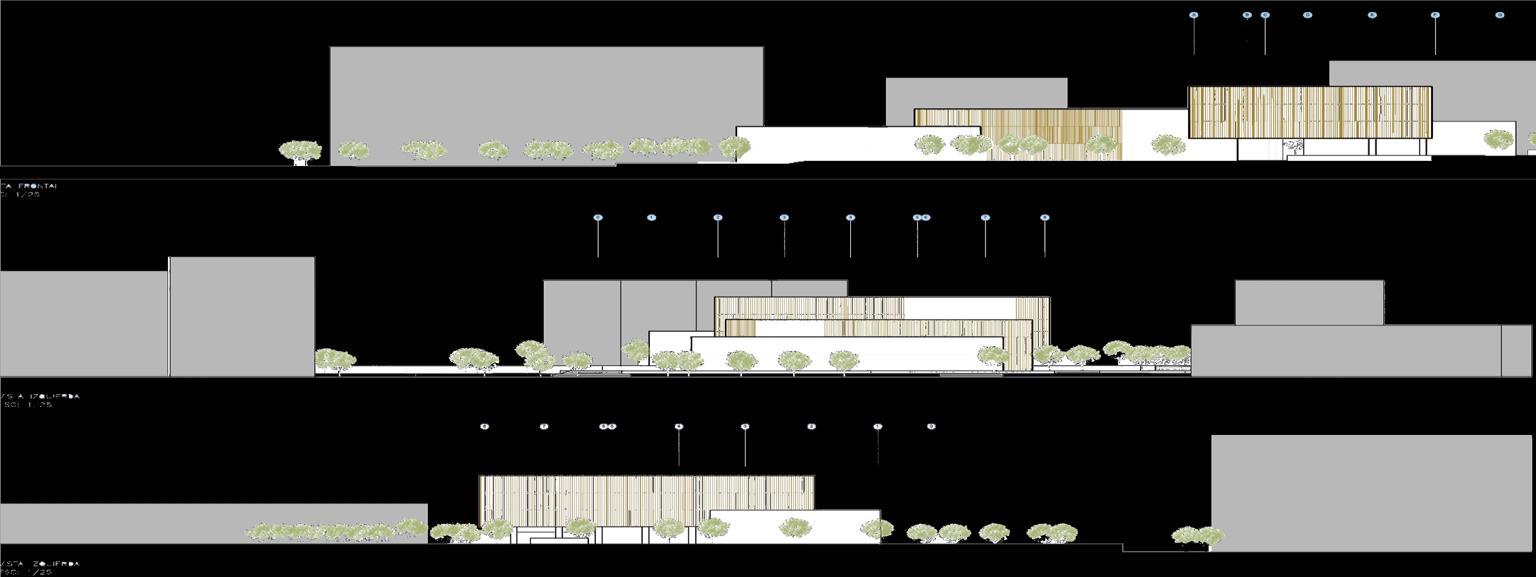

ELEVACIÓN FRONTAL CON ANÁLISIS DE VISUALES PEATONALES DESDE CADA NIVEL

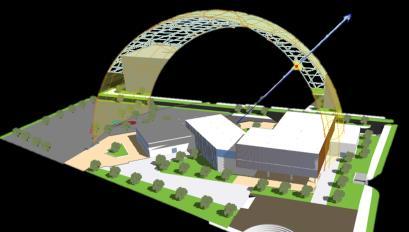

ESTRATEGIA BIOCLIMATICA Y ANÁLISIS DE ELEMENTOS A IMPLEMENTAR EN EL PROYECTO
SOLSTICIO DE VERANO
HORA: 9:00
AZIMUT: 111,16°
ELEVACIÓN: 44,39°
La vegetación da una protección térmica en época de verano, y un control de vientos en el invierno
Gracias a la plaza central y el libre paso del viento por el voladizo, se genera una ventilación natural hacia los ambientes.
LAMAS VERTICALES
LLENOS Y VACÍOS
-Barrera solar. -Protección acústica.
-Ingreso solar. -Controla el ingreso de viento.
VISTA DESDE LA PLAZA
VISTA DESDE EL ANFITEATRO

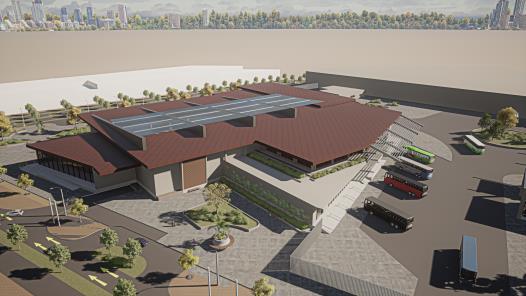

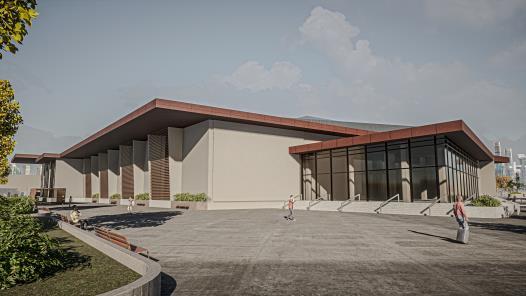

TERMINAL TERRESTRE EN LURIN
LIMA - PERÚ

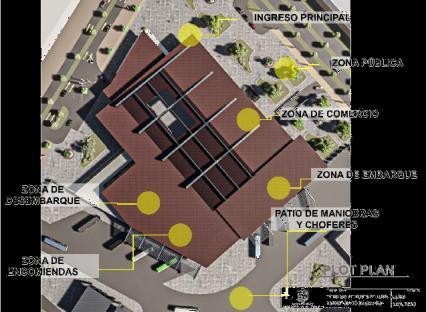

SECTOR A DESARROLLAR
SECTOR A DESARROLLAR
Se propone un Terminal Terrestres en la zona de Lima Sur, con la finalidad de tener una mejor accesibilidad para los usuarios de dicha zona, facilitando la movilidad y comodidad para los usuarios y comerciantes de los principales distritos del departamento de Lima, teniendo un fácil acceso y salida a la Panamericana Sur, en dirección al Norte y Sur del país.
SECTOR A DESARROLLAR

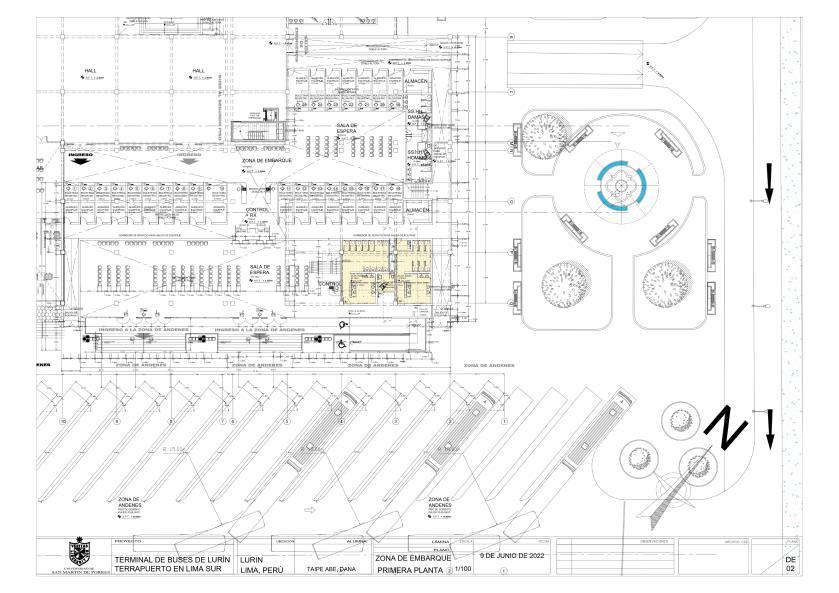

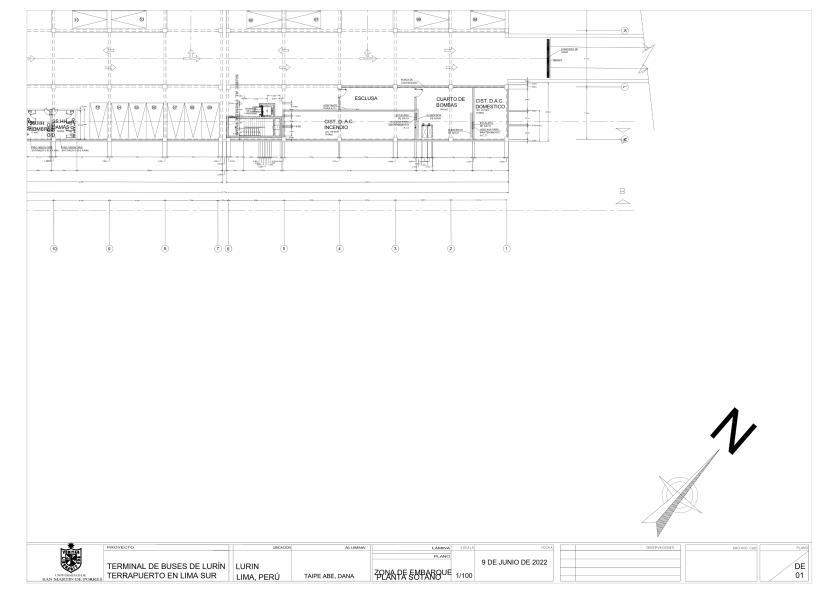

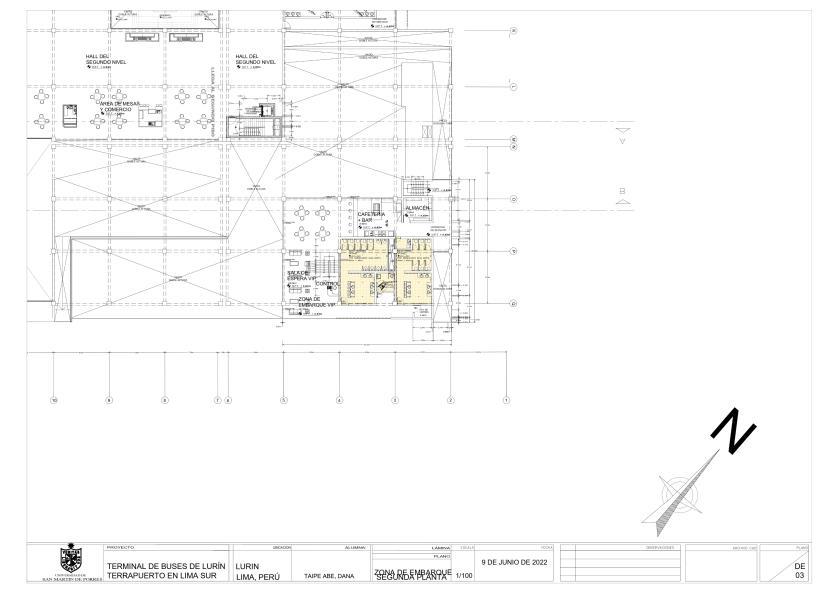

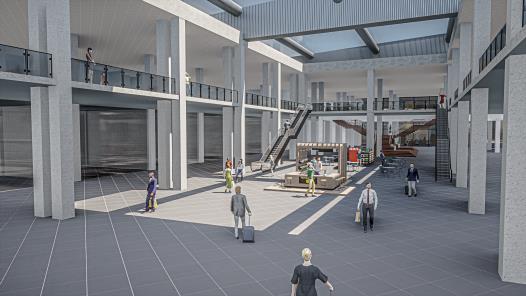

SECTOR A DESARROLLAR– ZONA DE EMBARQUE

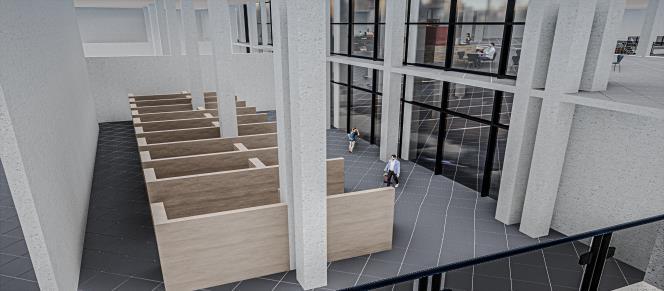

ZONA DE BOLETERÍA
ZONA DE ESPERA

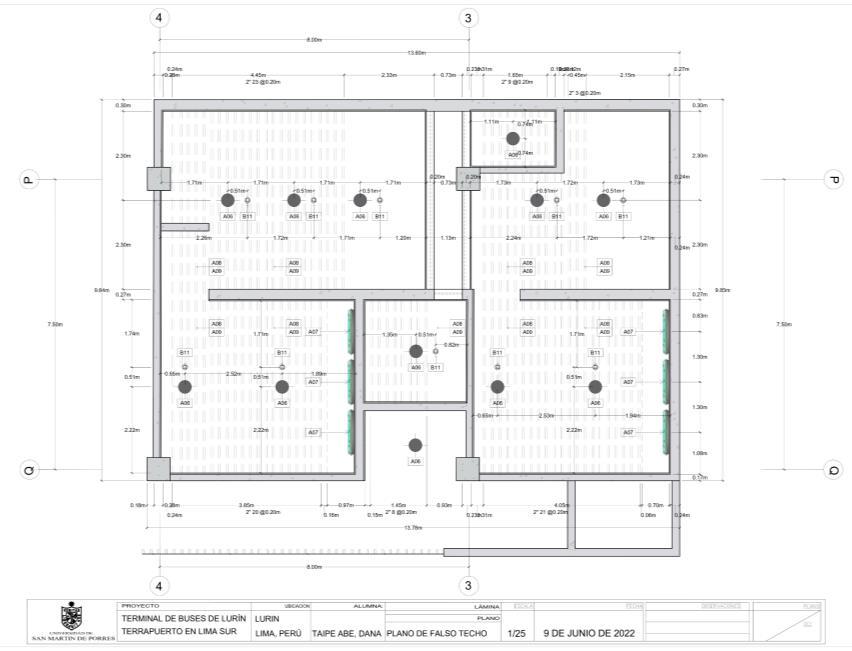

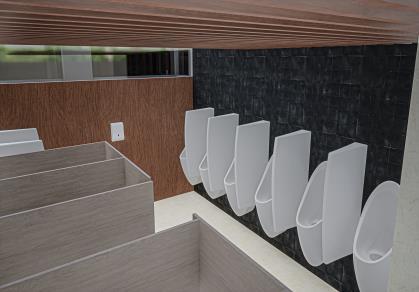

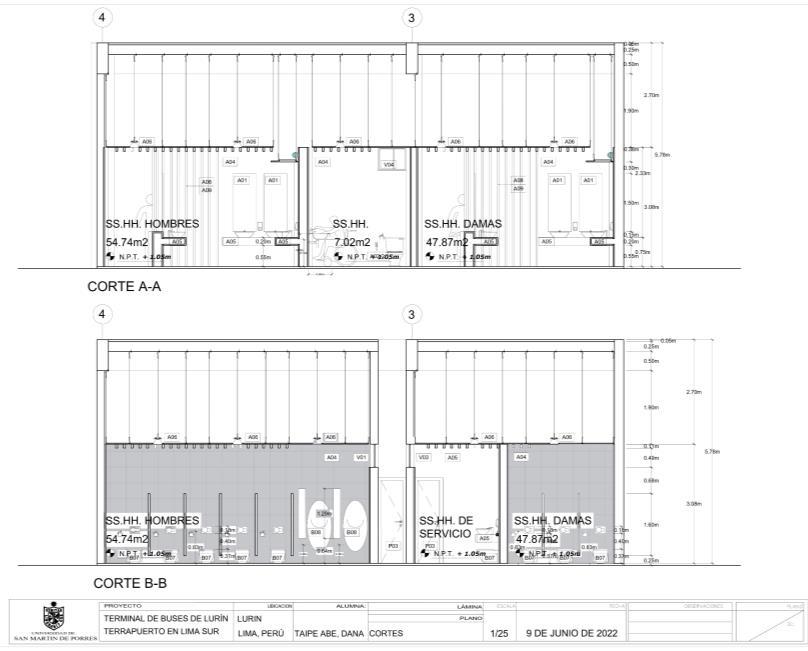

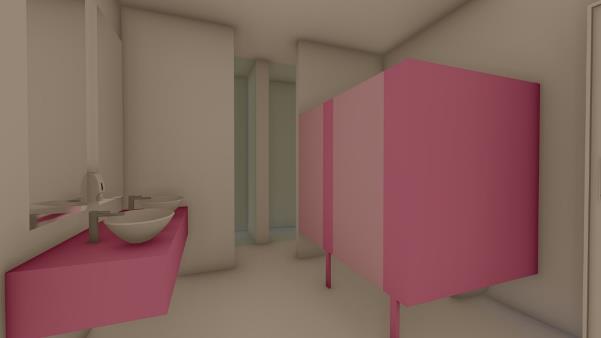

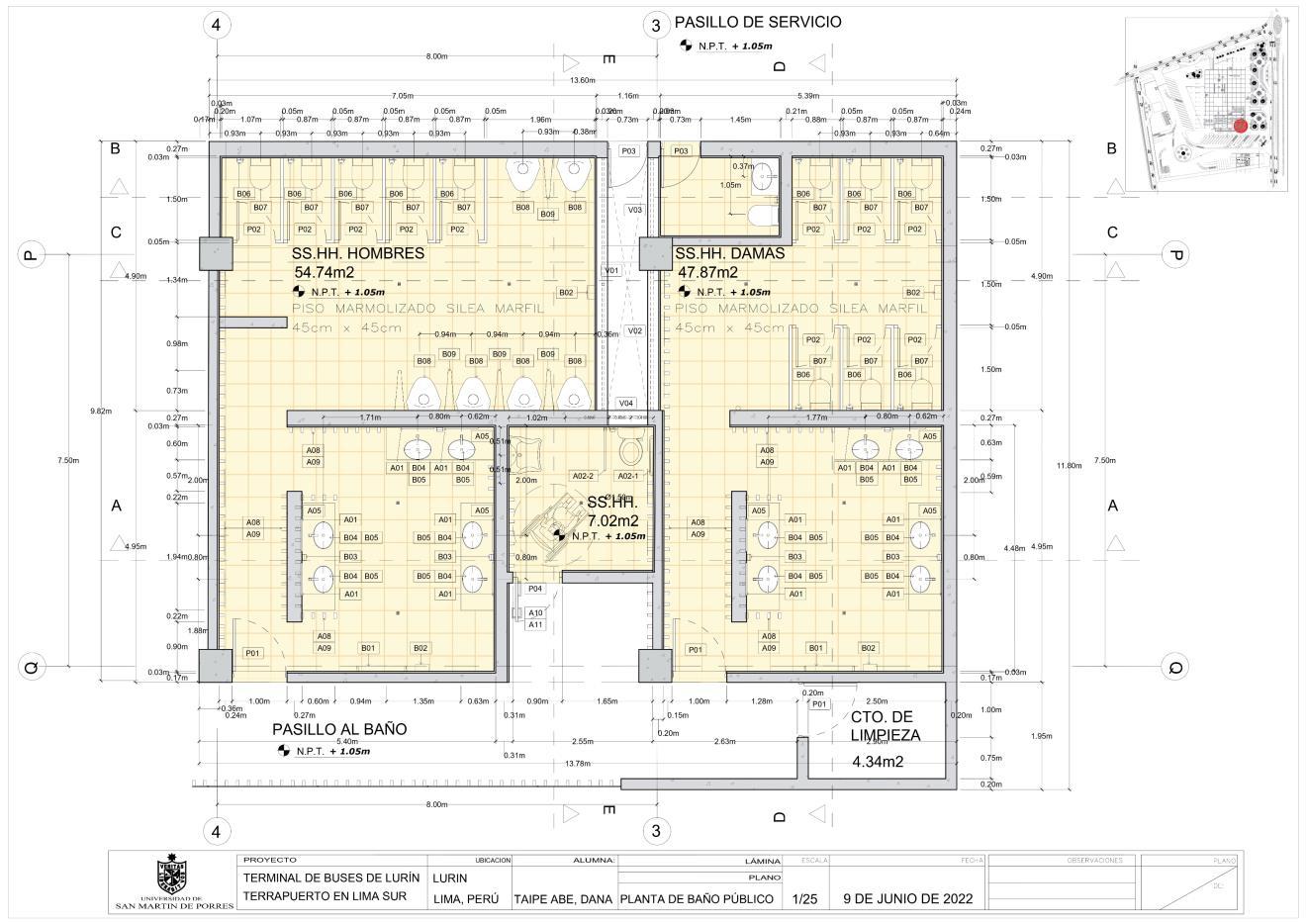

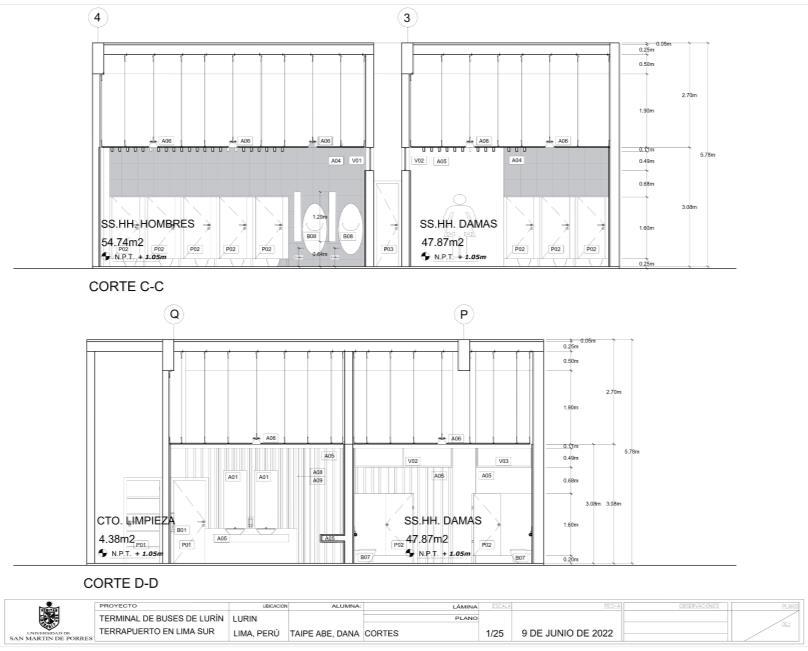

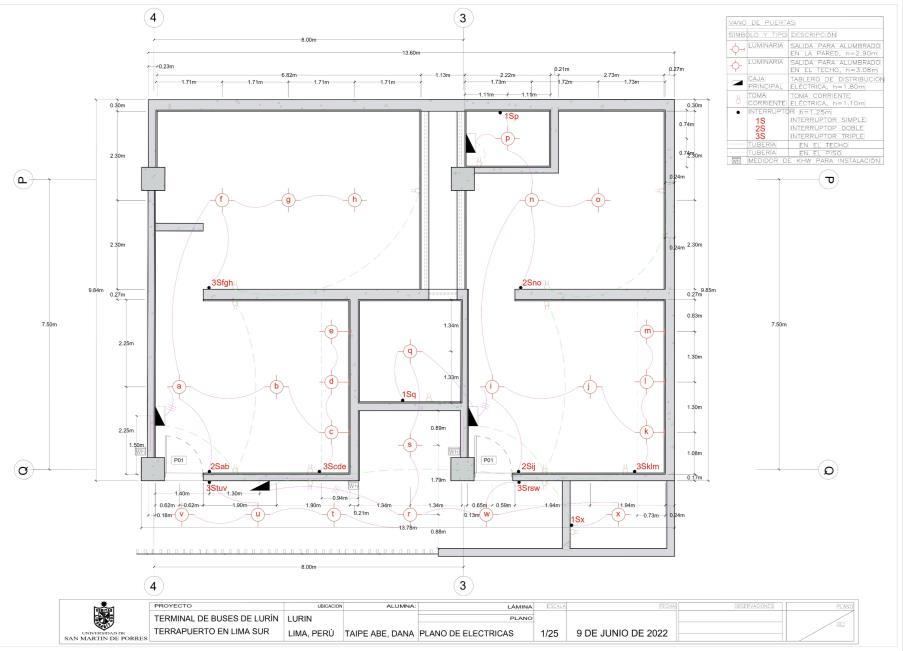

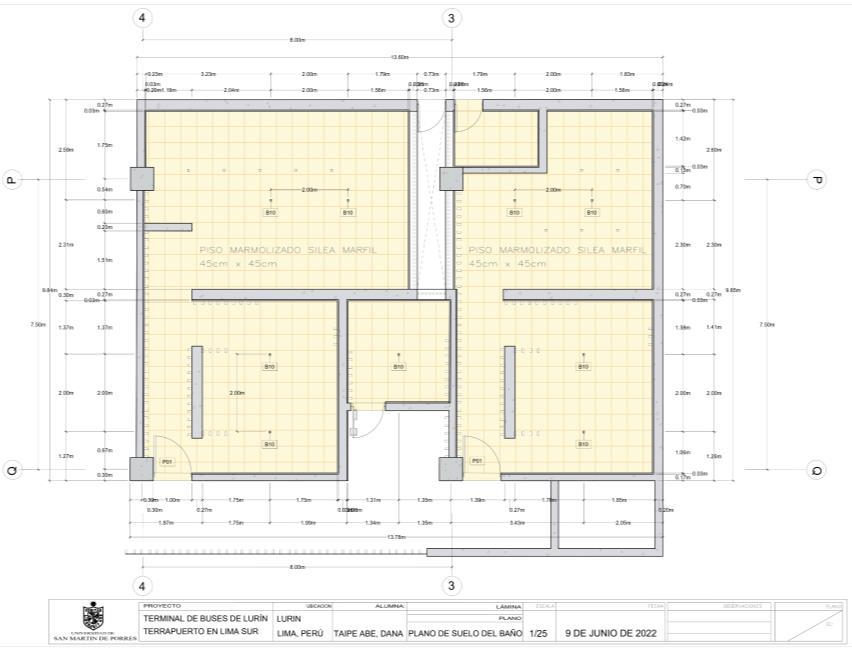

DISEÑO DE SS.HH. DE TERMINAL TERRESTRE EN LURIN
LIMA - PERÚ
CENTRO MUNICIPAL DE ASISTENCIA CONTRA LA VIOLENCIA FAMILIAR PARA NIÑOS Y ADOLESCENTES
EN EL DISTRITO DE VILLA EL SALVADOR
TESIS PARA OPTAR EL TITULO PROFESIONAL DE ARQUITECTO

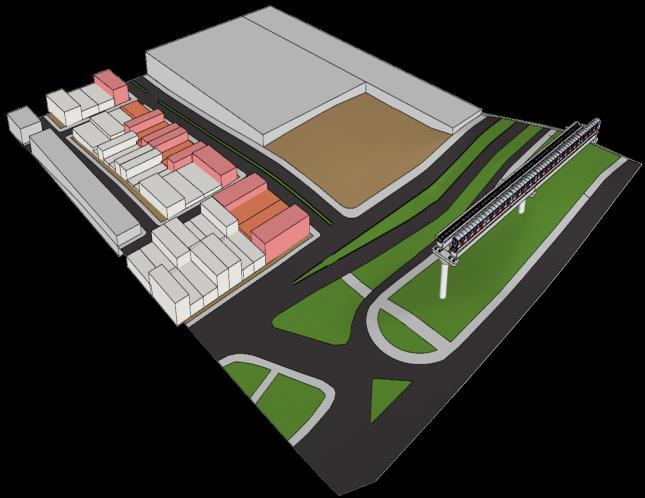

SISTEMA VIAL Y ACCESOS
PREMISAS GENERALES
Accesibilidad desde la Av. Central
Entorno de 1 a 3 pisos de altura
Adaptación al terreno
Nudo/óvalo cerca para el mejor transcurso vehicular
LEYENDA:
INGRESO PEATONAL
Ingreso principal
Ingreso secundario
QUINTO NIVEL
CUARTO NIVEL
TERCER NIVEL
NÚMEROS DE PISOS
LEYENDA
Estacionamiento y servicios generales
Zona administrativa
SEGUNDO NIVEL
INGRESO VEHICULAR
Estacionamiento/Bahía
Fachada principal
Eje central del terreno
Esquina dominante
PRIMER NIVEL
SÓTANO

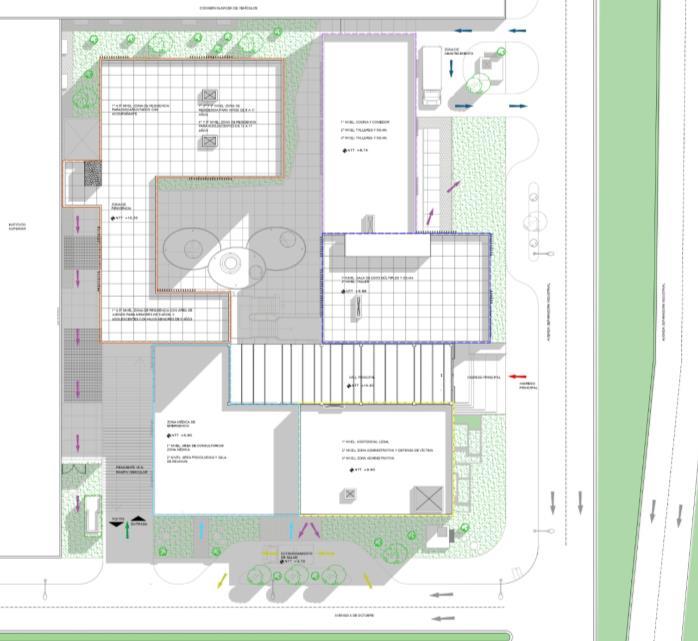

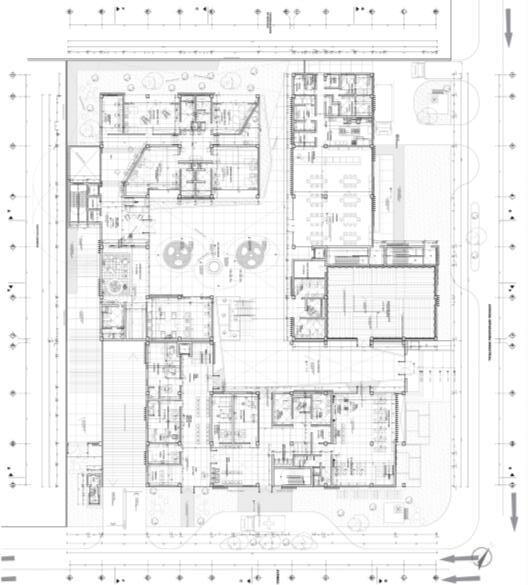

PLANTA GENERAL PRIMER NIVEL
Entorno de 3 pisos de altura
Eje del terreno
Accesibilidad desde el tren
Esquina dominante debido
a la mayor área y espacios verdes
Áreas verdes nuevas
Caminos peatonales y bermas centrales
Espacios recreativos exteriores para niños
Áreas verdes
Densidad baja de 1 nivel
Densidad media de 2 a 3 niveles
Zona médica de emergencia
Zona médica
Zona psicológica
Talleres productivos y aulas
Cocina/comedor
Residencia para niños y adolescentes
INGRESO VEHICLUAR
Ingreso a estacionamiento
Ingreso a bahía
Ingreso de servicio de comedor
INGRESO PEATONAL
Ingreso principal
Ingreso a comedor

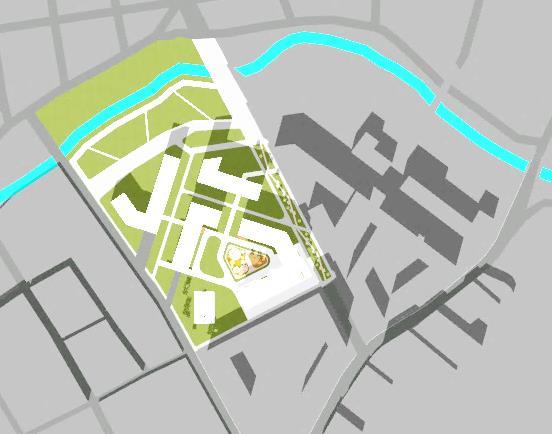

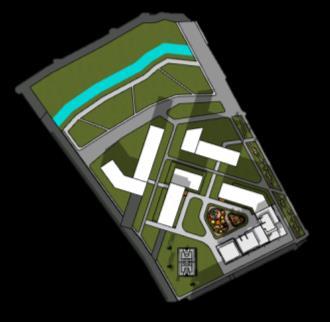

PLOT PLAN
SEPARADORA INDUSTRIAL
ADMINISTRACIÓN

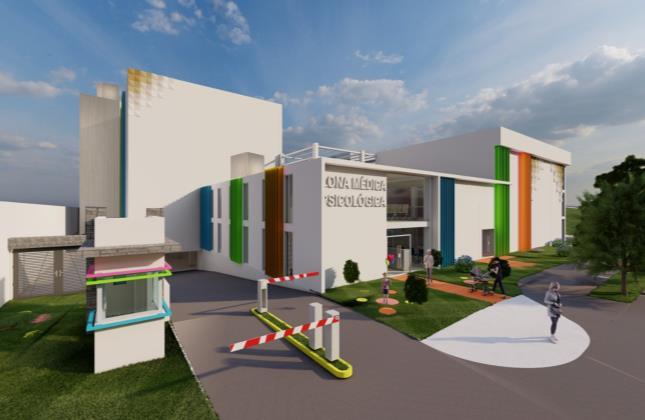

VISTA DESDE EL CRUCE DE AV. 3 DE OCTUBRE Y AV.
VISTA DESDE AV. 3 DE OCTUBRE

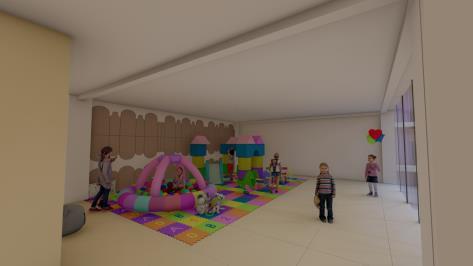

ÁREA DE JUEGOS INFANTILES HALL ZONA RESIDENCIAL DE NOCHE

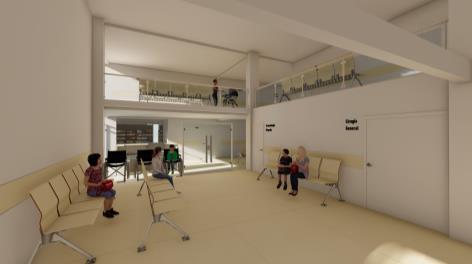

HALL DE ZONA DE CONSULTORIOS MEDICOS HALL/ SALA DE ESPERA DE ZONA MEDICA
DORMITORIO TIPO 2

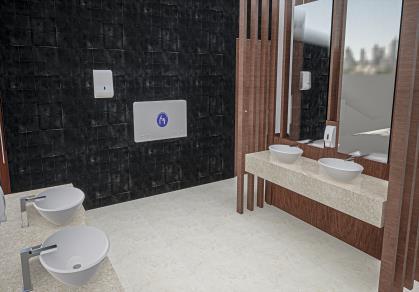

HIGIENICOS DE DORMITORIO TIPO 5

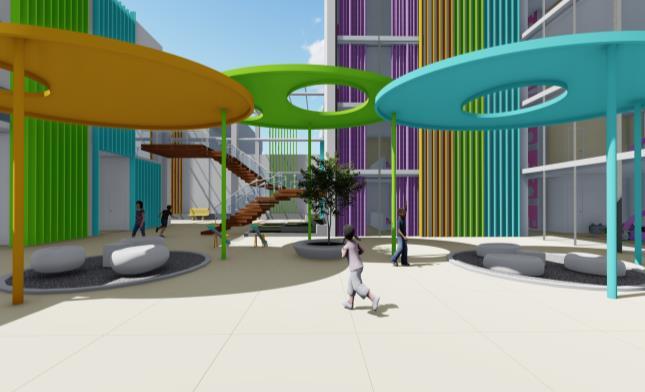

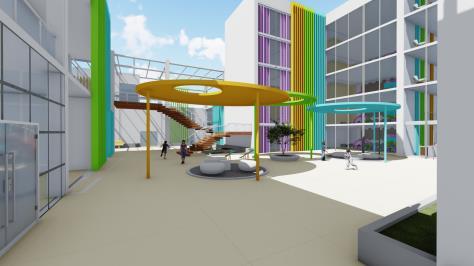

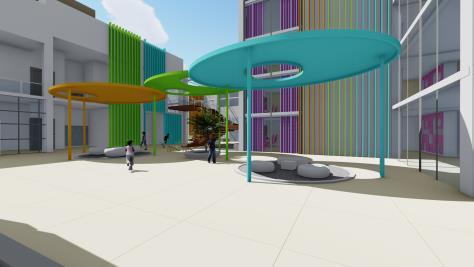

ESPACIO ABIERTO CENTRAL – HALL SECUNDARIO
