Ihre Vorteile auf einen Blick!
Alle Leistungs- und Ausstattungsvarianten frei konfigurierbar
Individuelle Fertigung nach Ihren objektbezogenen Wünschen
Konformitätsbescheinigung EG-Druckgeräterichtlinie 97/23/EG Modul D1
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/d754be3a529efca19a42e72873d7d5bb.jpeg)
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/6b80d49ffb3a36db830d99aaa05bfbb7.jpeg)
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/6b80d49ffb3a36db830d99aaa05bfbb7.jpeg)
Fertigung entsprechend den Technischen Anschlussbedingungen (TAB)
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/6b80d49ffb3a36db830d99aaa05bfbb7.jpeg)
Funktionsbeschreibung:
Funktionsbeschreibung:
Funktionsbeschreibung:
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/13498ffd00da468cbe21cac710e5147a.jpeg)
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/61b92e4c1aa4fe38e036103a1351220c.jpeg)

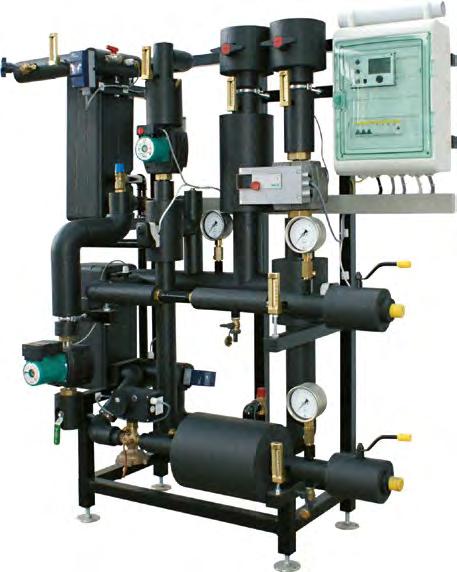

Die konfigurierbare Nah- und Fernwärmeürgabestation YADO|PRO in vollverschweißter Ausführung ist schwingungsfrei auf einem Stand- oder Wandrahmen montiert. Die TAB des Wärmeversorgungsunternehmens werden bei der Planung und Fertigung individuell umgesetzt. Nenndrücke bis PN 40 und maximale Temperaturen bis 300°C sind realisierbar. Die Verbindung zum Nah- oder Fernwärmenetz ist vor der Fertigung frei wählbar und erfolgt wahlweise rechts oder links. Der DDC-Regler sowie alle elektrischen Feldgeräte (Antrieb und Fühler) sind anschlussfertig verdrahtet.
Die konfigurierbare Nah- und Fernwärmeürgabestation YADO|PRO in vollverschweißter Ausführung ist schwingungsfrei auf einem Stand- oder Wandrahmen montiert. Die TAB des Wärmeversorgungsunternehmens werden bei der Planung und Fertigung individuell umgesetzt. Nenndrücke bis PN 40 und maximale Temperaturen bis 300°C sind realisierbar. Die Verbindung zum Nah- oder Fernwärmenetz ist vor der Fertigung frei wählbar und erfolgt wahlweise rechts oder links. Der DDC-Regler sowie alle elektrischen Feldgeräte (Antrieb und Fühler) sind anschlussfertig verdrahtet.
Die konfigurierbare Nah- und Fernwärmeürgabestation YADO|PRO in vollverschweißter Ausführung ist schwingungsfrei auf einem Stand- oder Wandrahmen montiert. Die TAB des Wärmeversorgungsunternehmens werden bei der Planung und Fertigung individuell umgesetzt. Nenndrücke bis PN 40 und maximale Temperaturen bis 300°C sind realisierbar. Die Verbindung zum Nah- oder Fernwärmenetz ist vor der Fertigung frei wählbar und erfolgt wahlweise rechts oder links. Der DDC-Regler sowie alle elektrischen Feldgeräte (Antrieb und Fühler) sind anschlussfertig verdrahtet.

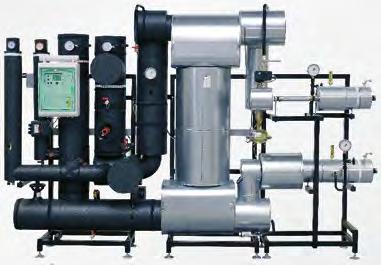

Für Kälteanwendungen fertigen wir die Übergabestation YADO|PRO mit den geeigneten Armaturen, doppeltem Korrosionsschutzanstrich und mit Kältedämmung.
Für Kälteanwendungen fertigen wir die Übergabestation YADO|PRO mit den geeigneten Armaturen, doppeltem Korrosionsschutzanstrich und mit Kältedämmung.
Für Kälteanwendungen fertigen wir die Übergabestation YADO|PRO mit den geeigneten Armaturen, doppeltem Korrosionsschutzanstrich und mit Kältedämmung.
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/58e31b1a8a28506376e3d075b5baeb23.jpeg)
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/ac767c36b8ad52dc31a688ba30344582.jpeg)
Die Fertigung erfolgt nach den DIN-Vorschriften und dem AGFW-Regelwerk. Planung und Fertigung sind ISO 9001 zertifiziert.
Die Fertigung erfolgt nach den DIN-Vorschriften und dem AGFW-Regelwerk. Planung und Fertigung sind ISO 9001 zertifiziert.
Die Fertigung erfolgt nach den DIN-Vorschriften und dem AGFW-Regelwerk. Planung und Fertigung sind ISO 9001 zertifiziert.
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/5d261781953e294ef729363295cbae1e.jpeg)
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/74869b093596c0d72044783aa4ea194b.jpeg)

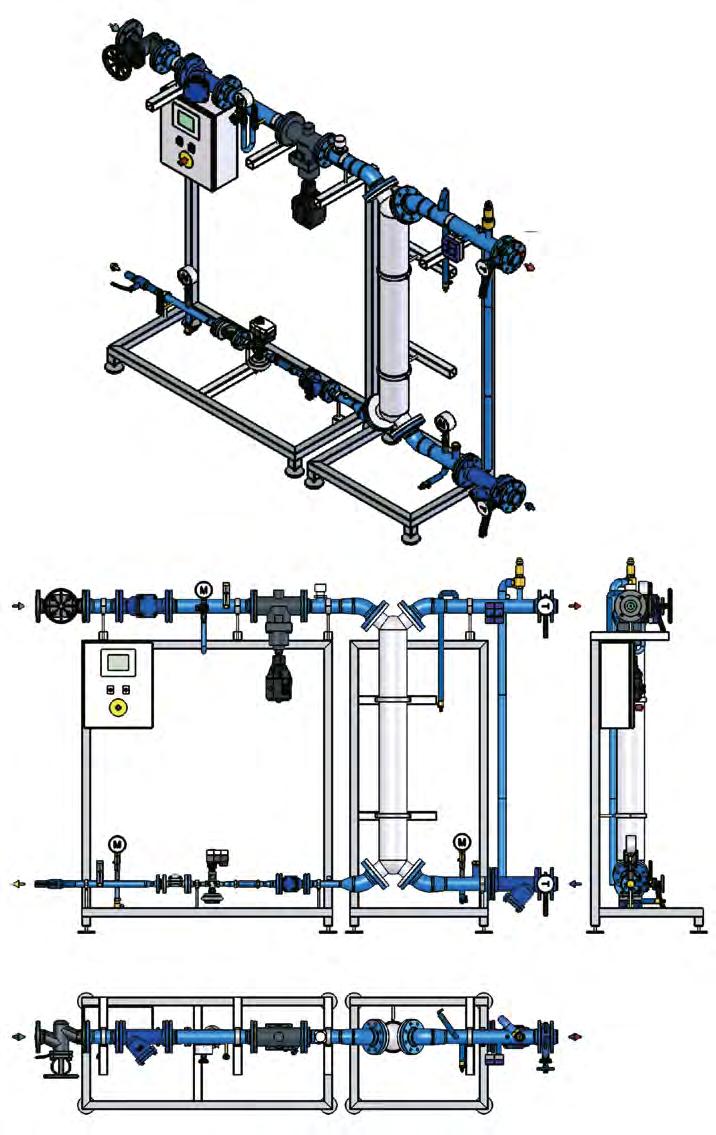

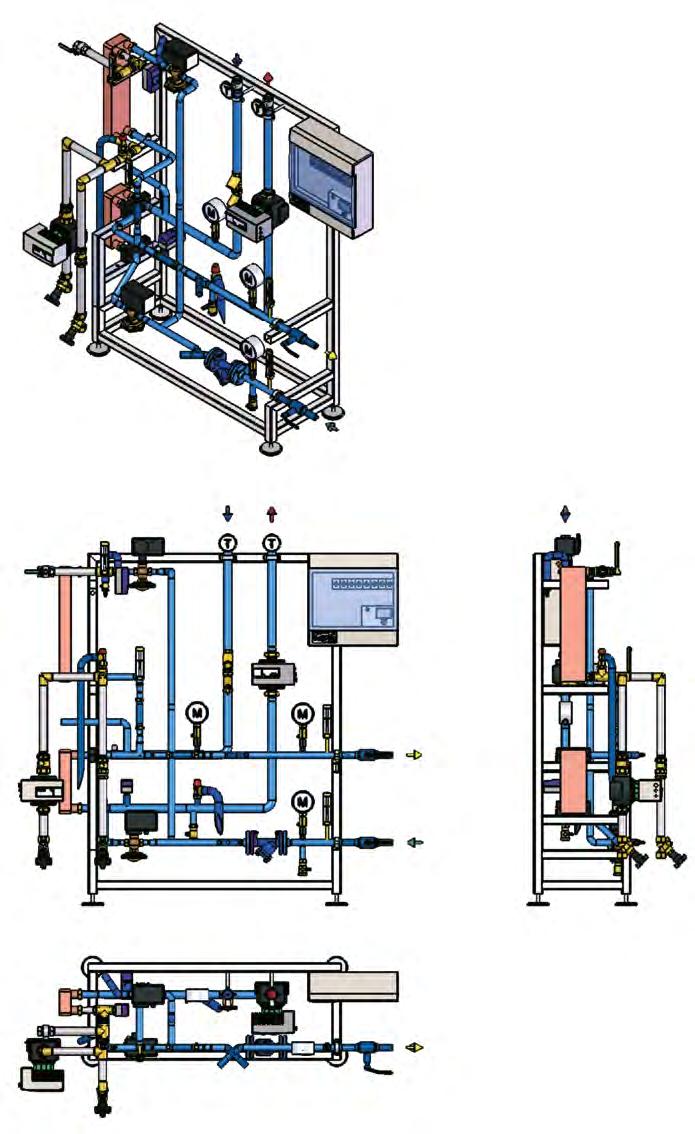

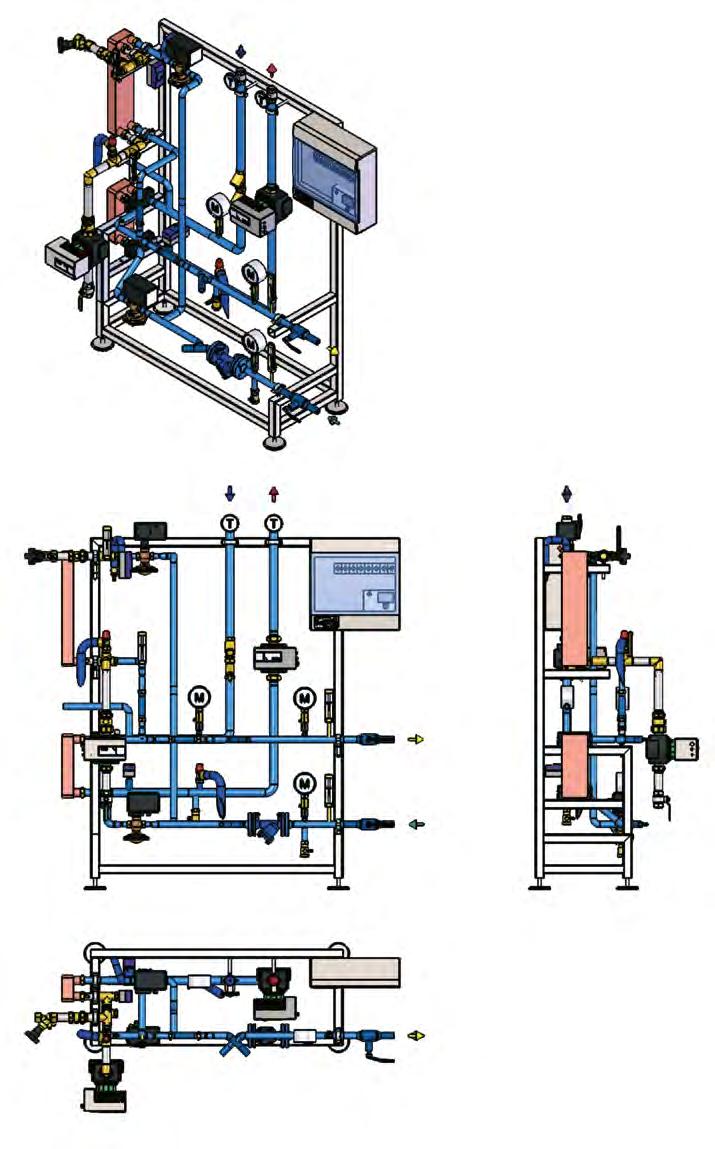

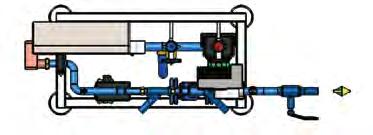

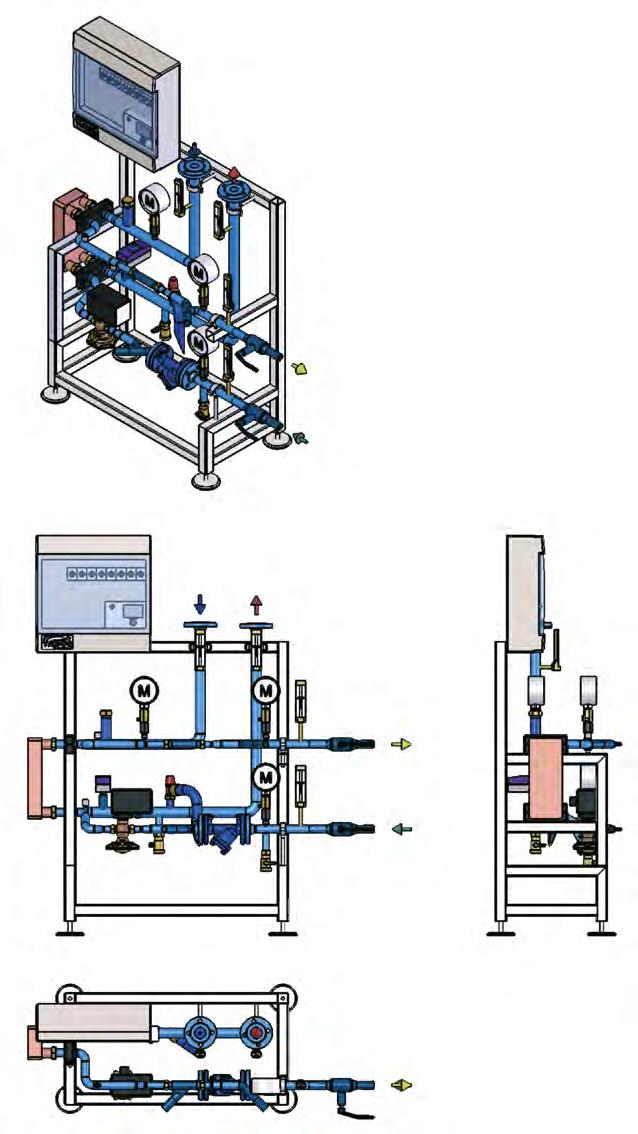

Abbildung:
Abbildung:
Anwendung:
Anwendung:
Anwendung:
Wärmeübergabestation / Kälteübergabestation
Wärmeübergabestation
direkter oder indirekter Anschluss an das Wärmenetz, Leistungsbereich bis PN40 / 300°C individuelle Fertigung entsprechend der TAB des Versorgers Anzahl und Art der Heizkreise und Trinkwassererwärmungssysteme nach Erfordernis bzw. Kundenwunsch konfigurierbar anschlussfertig verdrahtet, auf Stand- oder Wandrahmen lieferbar
direkter oder indirekter Anschluss an das Wärmenetz, Leistungsbereich bis PN40 / 300°C individuelle Fertigung entsprechend der TAB des Versorgers Anzahl und Art der Heizkreise und Trinkwassererwärmungssysteme nach Erfordernis bzw. Kundenwunsch konfigurierbar anschlussfertig verdrahtet, auf Stand- oder Wandrahmen lieferbar
direkter oder indirekter Anschluss an das Wärmenetz, Leistungsbereich bis PN40 / 300°C individuelle Fertigung entsprechend der TAB des Versorgers Anzahl und Art der Heizkreise und Trinkwassererwärmungssysteme nach Erfordernis bzw. Kundenwunsch konfigurierbar anschlussfertig verdrahtet, auf Stand- oder Wandrahmen lieferbar
Ausstattung:
Ausstattung:
Ausstattung:
Übergabestation bestehend aus:
Übergabestation bestehend aus:
Übergabestation bestehend aus:
• 2 Stück Kugelhahn
• 2 Stück Kugelhahn
• 2 Stück Kugelhahn
• 2 Stück Manometer 10 / 16 / 25 / 40 bar (optional)
• 2 Stück Manometer 10 / 16 / 25 / 40 bar (optional)
• 2 Stück Manometer 10 / 16 / 25 / 40 bar (optional)
• 1 Stück Schmutzfänger
• 1 Stück Schmutzfänger
• 1 Stück Schmutzfänger
• 1 Stück Durchflussregler mit elektrischem Stellantrieb (Sicherheitsfunktion optional)
• 1 Stück Durchflussregler mit elektrischem Stellantrieb (Sicherheitsfunktion optional)
• 1 Stück Durchflussregler mit elektrischem Stellantrieb (Sicherheitsfunktion optional)
• 1 Stück Passstück für Wärmezähler
• 1 Stück Passstück für Wärmezähler
• 1 Stück Passstück für Wärmezähler
• Wärmezähler (optional)
• Wärmezähler (optional)
• Wärmezähler (optional)
• M-BUS für Wärmezähler (optional)
• M-BUS für Wärmezähler (optional)
• M-BUS für Wärmezähler (optional)
• 2 Stück Thermometer
• 2 Stück Thermometer
• 2 Stück Thermometer
• 1 Stück Rücklauftemperaturfühler
• 1 Stück Rücklauftemperaturfühler
• 1 Stück Rücklauftemperaturfühler
• 1 Stück Füll- und Entleerungshahn 1/2"
• 1 Stück Füll- und Entleerungshahn 1/2"
• 1 Stück Füll- und Entleerungshahn 1/2"
• Korrosionsschutzanstrich aller medienführenden Leitungen
• Korrosionsschutzanstrich aller medienführenden Leitungen
• Korrosionsschutzanstrich aller medienführenden Leitungen
Wärmeübertrager mit Sicherheitstechnik bestehend aus:
Wärmeübertrager mit Sicherheitstechnik bestehend aus:
Wärmeübertrager mit Sicherheitstechnik bestehend aus:
• 1 Stück Edelstahlplattenwärmeübertrager Cu-gelötet (Ed-gelötet, RWT optional)
• 1 Stück Edelstahlplattenwärmeübertrager Cu-gelötet (Ed-gelötet, RWT optional)
• 1 Stück Edelstahlplattenwärmeübertrager Cu-gelötet (Ed-gelötet, RWT optional)
• 1 Stück Vorlauftemperaturfühler
• 1 Stück Vorlauftemperaturfühler
• 1 Stück Vorlauftemperaturfühler
• 1 Stück Temperaturregler (optional)
• 1 Stück Temperaturregler (optional)
• 1 Stück Temperaturregler (optional)
• 1 Stück Schutz-Temperaturwächter (optional)
• 1 Stück Schutz-Temperaturwächter (optional)
• 1 Stück Schutz-Temperaturwächter (optional)
• 1 Stück Schutz-Temperaturbegrenzer (optional)
• 1 Stück Schutz-Temperaturbegrenzer (optional)
• 1 Stück Schutz-Temperaturbegrenzer (optional)
• 1 Stück Sicherheitsventil 3 bar (bis 10 bar optional)
• 1 Stück Sicherheitsventil 3 bar (bis 10 bar optional)
• 1 Stück Sicherheitsventil 3 bar (bis 10 bar optional)
• 1 Stück Anschluss Druckhaltung
• 1 Stück Anschluss Druckhaltung
• 1 Stück Anschluss Druckhaltung
• 1 Stück Manometer 6 bar
• 1 Stück Manometer 6 bar
• 1 Stück Manometer 6 bar
• 2 Stück Thermometer (optional)
• 2 Stück Thermometer (optional)
• 2 Stück Thermometer (optional)
• 1 Stück Entlüftungsventil (optional)
• 1 Stück Entlüftungsventil (optional)
• 1 Stück Entlüftungsventil (optional)
• 1 Stück Füll- und Entleerungshahn 1/2"
• 1 Stück Füll- und Entleerungshahn 1/2"
• 1 Stück Füll- und Entleerungshahn 1/2"
• Korrosionsschutzanstrich aller medienführenden Leitungen
• Korrosionsschutzanstrich aller medienführenden Leitungen
• Korrosionsschutzanstrich aller medienführenden Leitungen
Mischerheizkreis bestehend aus:
Mischerheizkreis bestehend aus:
Mischerheizkreis bestehend aus:
• 1 Stück Dreiwegeventil mit Stellantrieb
• 1 Stück Dreiwegeventil mit Stellantrieb
• 1 Stück Dreiwegeventil mit Stellantrieb
• 1 Stück Umwälzpumpe, drehzahlgeregelt, EEI 0,27
• 1 Stück Umwälzpumpe, drehzahlgeregelt, EEI 0,27
• 1 Stück Umwälzpumpe, drehzahlgeregelt, EEI 0,27
• 1 Stück Vorlauftemperaturfühler
• 1 Stück Vorlauftemperaturfühler
• 1 Stück Vorlauftemperaturfühler
• 1 Stück Rückschlagventil
• 1 Stück Rückschlagventil
• 1 Stück Rückschlagventil
• 1 Stück Schmutzfänger
• 1 Stück Schmutzfänger
• 1 Stück Schmutzfänger
• 2 Stück Kugelhahn (4 Stück optional)
• 2 Stück Kugelhahn (4 Stück optional)
• 2 Stück Kugelhahn (4 Stück optional)
• 2 Stück Thermometer
• 2 Stück Thermometer
• 2 Stück Thermometer
•2 Stück Manometer (optional)
•2 Stück Manometer (optional)
•2 Stück Manometer (optional)
• 1 Stück Schutz-Temperaturwächter (optional)
• 1 Stück Schutz-Temperaturwächter (optional)
• 1 Stück Schutz-Temperaturwächter (optional)
• Korrosionsschutzanstrich aller medienführenden Leitungen
• Korrosionsschutzanstrich aller medienführenden Leitungen
• Korrosionsschutzanstrich aller medienführenden Leitungen
Direktheizkreis bestehend aus:
Direktheizkreis bestehend aus:
Direktheizkreis bestehend aus:
• 1 Stück Umwälzpumpe drehzahlgeregelt, EEI 0,27
• 1 Stück Umwälzpumpe drehzahlgeregelt, EEI 0,27
• 1 Stück Umwälzpumpe drehzahlgeregelt, EEI 0,27
• 1 Stück Rückschlagventil
• 1 Stück Rückschlagventil
• 1 Stück Rückschlagventil
• 1 Stück Schmutzfänger
• 1 Stück Schmutzfänger
• 1 Stück Schmutzfänger
• 2 Stück Kugelhahn (4 Stück optional)
• 2 Stück Kugelhahn (4 Stück optional)
• 2 Stück Kugelhahn (4 Stück optional)
• 2 Stück Thermometer
• 2 Stück Thermometer
• 2 Stück Thermometer
• 2 Stück Manometer (optional)
• 2 Stück Manometer (optional)
• 2 Stück Manometer (optional)
• Korrosionsschutzanstrich aller medienführenden Leitungen
• Korrosionsschutzanstrich aller medienführenden Leitungen
• Korrosionsschutzanstrich aller medienführenden Leitungen
TWE-Ladekreis bestehend aus:
TWE-Ladekreis bestehend aus:
TWE-Ladekreis bestehend aus:
• 1 Stück Dreiwegeventil mit Stellantrieb (optional)
• 1 Stück Dreiwegeventil mit Stellantrieb (optional)
• 1 Stück Dreiwegeventil mit Stellantrieb (optional)
• 1 Stück Umwälzpumpe, EEI 0,27
• 1 Stück Umwälzpumpe, EEI 0,27
• 1 Stück Umwälzpumpe, EEI 0,27
• 1 Stück Rückschlagventil
• 1 Stück Rückschlagventil
• 1 Stück Rückschlagventil
• 2 Stück Kugelhahn (4 Stück optional)
• 2 Stück Kugelhahn (4 Stück optional)
• 2 Stück Kugelhahn (4 Stück optional)
• 2 Stück Thermometer
• 2 Stück Thermometer
• 2 Stück Thermometer
• 1 Stück Regulierventil (optional)
• 1 Stück Regulierventil (optional)
• 1 Stück Regulierventil (optional)
•Passstück WZ
•Passstück WZ
•Passstück WZ
•Wärmezähler (optional)
•Wärmezähler (optional)
•Wärmezähler (optional)
• Korrosionsschutzanstrich aller medienführenden Leitungen
• Korrosionsschutzanstrich aller medienführenden Leitungen
• Korrosionsschutzanstrich aller medienführenden Leitungen
TWE-Speicherladekreis bestehend aus:
TWE-Speicherladekreis bestehend aus:
TWE-Speicherladekreis bestehend aus:
• 1 Stück Edelstahlplattenwärmeübertrager Cu-gelötet (Ed-gelötet, RWT optional)
• 1 Stück Edelstahlplattenwärmeübertrager Cu-gelötet (Ed-gelötet, RWT optional)
• 1 Stück Edelstahlplattenwärmeübertrager Cu-gelötet (Ed-gelötet, RWT optional)
• 1 Stück Vorlauftemperaturfühler
• 1 Stück Vorlauftemperaturfühler
• 1 Stück Vorlauftemperaturfühler
• 1 Stück Temperaturregler (optional)
• 1 Stück Temperaturregler (optional)
• 1 Stück Temperaturregler (optional)
• 1 Stück Schutz-Temperaturwächter (optional)
• 1 Stück Schutz-Temperaturwächter (optional)
• 1 Stück Schutz-Temperaturwächter (optional)
• 1 Stück Schutz-Temperaturbegrenzer (optional)
• 1 Stück Schutz-Temperaturbegrenzer (optional)
• 1 Stück Schutz-Temperaturbegrenzer (optional)
• 1 Stück Membransicherheitsventil 10 bar
• 1 Stück Membransicherheitsventil 10 bar
• 1 Stück Membransicherheitsventil 10 bar
• 1 Stück Umwälzpumpe EEI 0,5
• 1 Stück Umwälzpumpe EEI 0,5
• 1 Stück Umwälzpumpe EEI 0,5
• 1 Stück Rückschlagventil
• 1 Stück Rückschlagventil
• 1 Stück Rückschlagventil
• 1 Stück Kugelhahn
• 1 Stück Kugelhahn
• 1 Stück Kugelhahn
• 1 Stück Thermometer
• 1 Stück Thermometer
• 1 Stück Thermometer
• 1 Stück Regulierventil
• 1 Stück Regulierventil
• 1 Stück Regulierventil
• 1 Stück Probenahmeventil (optional)
• 1 Stück Probenahmeventil (optional)
• 1 Stück Probenahmeventil (optional)
• 1 Stück T-Stück für Zirkulationsanschluss (optional)
• 1 Stück T-Stück für Zirkulationsanschluss (optional)
• 1 Stück T-Stück für Zirkulationsanschluss (optional)
• Korrosionsbeständiges Material aller medienführenden Leitungen
• Korrosionsbeständiges Material aller medienführenden Leitungen
• Korrosionsbeständiges Material aller medienführenden Leitungen
TWE-Zirkulationskreis bestehend aus:
TWE-Zirkulationskreis bestehend aus:
TWE-Zirkulationskreis bestehend aus:
• 1 Stück Umwälzpumpe EEI 0,5 (optional)
• 1 Stück Umwälzpumpe EEI 0,5 (optional)
• 1 Stück Umwälzpumpe EEI 0,5 (optional)
• 1 Stück Rückschlagventil (optional)
• 1 Stück Rückschlagventil (optional)
• 1 Stück Rückschlagventil (optional)
• 1 Stück Kugelhahn (optional)
• 1 Stück Kugelhahn (optional)
• 1 Stück Kugelhahn (optional)
• 1 Stück Thermometer (optional)
• 1 Stück Thermometer (optional)
• 1 Stück Thermometer (optional)
• 1 Stück Regulierventil (optional)
• 1 Stück Regulierventil (optional)
• 1 Stück Regulierventil (optional)
• 1 Stück Probenahmeventil (optional)
• 1 Stück Probenahmeventil (optional)
• 1 Stück Probenahmeventil (optional)
Wärmedämmung bestehend aus:
Wärmedämmung bestehend aus:
Wärmedämmung bestehend aus:
• Wärmedämmung des PWÜ mit 30mm EPP-Formteilen
• Wärmedämmung des PWÜ mit 30mm EPP-Formteilen
• Wärmedämmung des PWÜ mit 30mm EPP-Formteilen
• Wärmedämmung der Rohrleitungen mit EPP-Formteilen min. 50% Dämmstärke nach EnEV
• Wärmedämmung der Rohrleitungen mit EPP-Formteilen min. 50% Dämmstärke nach EnEV
• tiefschwarz, ähnlich RAL 9005, exakte Aufnahme und Fixierung von komplexen Komponenten,
• tiefschwarz, ähnlich RAL 9005, exakte Aufnahme und Fixierung von komplexen Komponenten,
• optimale Verbindung ohne Schrauben oder Spangen, für Feuchträume geeignet, FCKW-frei
• optimale Verbindung ohne Schrauben oder Spangen, für Feuchträume geeignet, FCKW-frei
• normalentflammbar nach DIN 4102-1und EN 13501-1 (Brandstoffklasse: B2)
• normalentflammbar nach DIN 4102-1und EN 13501-1 (Brandstoffklasse: B2)
• kein Ausbleichen und Auflösen der Dämmung unter UV-Einfluss
• kein Ausbleichen und Auflösen der Dämmung unter UV-Einfluss
• Steinwolle + Mantel aus verzinktem Stahlblech (optional)
• Steinwolle + Mantel aus verzinktem Stahlblech (optional)
• Wärmedämmung der Rohrleitungen mit EPP-Formteilen min. 50% Dämmstärke nach EnEV • tiefschwarz, ähnlich RAL 9005, exakte Aufnahme und Fixierung von komplexen Komponenten, • optimale Verbindung ohne Schrauben oder Spangen, für Feuchträume geeignet, FCKW-frei • normalentflammbar nach DIN 4102-1und EN 13501-1 (Brandstoffklasse: B2) • kein Ausbleichen und Auflösen der Dämmung unter UV-Einfluss • Steinwolle + Mantel aus verzinktem Stahlblech (optional) • Kältedämmung (optional bei Kälteanwendungen)
• Kältedämmung (optional bei Kälteanwendungen)
• Kältedämmung (optional bei Kälteanwendungen)
Regelung/Verkabelung: ® • 1 Stück DDC-Fernwärmeregler TopTronic • Kommunikationsschnittstelle für DDC-Fernwärmeregler (optional)
Regelung/Verkabelung: ®
• 1 Stück DDC-Fernwärmeregler TopTronic
• Kommunikationsschnittstelle für DDC-Fernwärmeregler (optional)
1 Stück Außenfühler (lose beigelegt)
• 1 Stück Außenfühler (lose beigelegt)
1 Stück Kabelfühler für TWE (lose beigelegt) •Potentialausgleich (optional)
Regelung/Verkabelung: ® • 1 Stück DDC-Fernwärmeregler TopTronic • Kommunikationsschnittstelle für DDC-Fernwärmeregler (optional) • 1 Stück Außenfühler (lose beigelegt) • 1 Stück Kabelfühler für TWE (lose beigelegt)
• 1 Stück Kabelfühler für TWE (lose beigelegt)
•Potentialausgleich (optional)
•Potentialausgleich (optional)
Der eingesetzte Fernheizungsregler kann in seiner Grundkonfiguration Folgendes regeln:
Der eingesetzte Fernheizungsregler kann in seiner Grundkonfiguration Folgendes regeln:
Der eingesetzte Fernheizungsregler kann in seiner Grundkonfiguration Folgendes regeln:
1 Fernwärmeregelventil mit Rücklauftemperaturbegrenzer (RTB)
• 1 Fernwärmeregelventil mit Rücklauftemperaturbegrenzer (RTB)
• 1 Fernwärmeregelventil mit Rücklauftemperaturbegrenzer (RTB)
1 Mischerheizkreis
• 1 Mischerheizkreis
• 1 Mischerheizkreis
1 Direktheizkreis
• 1 Direktheizkreis
• 1 Direktheizkreis
1 Trinkwassererwärmung
• 1 Trinkwassererwärmung
• 1 Trinkwassererwärmung
zusätzliche Heizkreise (optional)
• zusätzliche Heizkreise (optional)
• zusätzliche Heizkreise (optional)
Heizkreise
zusätzliche TWE (optional)
• zusätzliche TWE (optional)
• zusätzliche TWE (optional)
zusätzliche Wärmeübertrager (optional)
• zusätzliche Wärmeübertrager (optional)
• zusätzliche Wärmeübertrager (optional)
Wand- oder Standrahmen bestehend aus:
Wand- oder Standrahmen bestehend aus:
• 1 Stück Rahmen mit Korrosionsschutzanstrich RAL9005
Wand- oder Standrahmen bestehend aus: • 1 Stück Rahmen mit Korrosionsschutzanstrich RAL9005 • 4 Stück höhenverstellbare und schwingungsgedämpfte Füße (bei Standrahmenkonstruktion)
• 1 Stück Rahmen mit Korrosionsschutzanstrich RAL9005
• 4 Stück höhenverstellbare und schwingungsgedämpfte Füße (bei Standrahmenkonstruktion)
• 4 Stück höhenverstellbare und schwingungsgedämpfte Füße (bei Standrahmenkonstruktion)
Technische Änderungen vorbehalten
Technische Änderungen vorbehalten
Wärmeübergabestation / Kälteübergabestation YADO|PRO
Wärmeübergabestation / Kälteübergabestation YADO|PRO
1I-0H
1I-0H
1I-0H
Anwendung:
Anwendung:
indirekter Anschluss an das Wärmenetz ( 1x Heizkreis(verteiler)anschluss DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau als Kälteübergabestation möglich
Anwendung: indirekter Anschluss an das Wärmenetz ( 1x Heizkreis(verteiler)anschluss DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau als Kälteübergabestation möglich
indirekter Anschluss an das Wärmenetz ( 1x Heizkreis(verteiler)anschluss DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau als Kälteübergabestation möglich
Fließbild YADO|PRO 1I-0H mit Optionen
Fließbild YADO|PRO 1I-0H mit Optionen
Fließbild YADO|PRO 1I-0H mit Optionen
Technische Daten:
Technische Daten:
Technische Daten:
Aufbau im direkten Anschluss an das Wärmenetz möglich)
Aufbau im direkten Anschluss an das Wärmenetz möglich)
Aufbau im direkten Anschluss an das Wärmenetz möglich)
an
1I-0H
YADO|PRO Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 2 Nenndruck PN10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS8 / 13 / 20 / 32 bar 3 / 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 BetriebstemperaturTB180...80-60°C 100...70-55°C 2 MaximaltemperaturTS120 / 140 / 150 / 200°C 110°C AnschlussdimensionDN20 - 400 25 - 500
YADO|PRO Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 2 Nenndruck PN10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS8 / 13 / 20 / 32 bar 3 / 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 BetriebstemperaturTB180...80-60°C 100...70-55°C 2 MaximaltemperaturTS120 / 140 / 150 / 200°C 110°C AnschlussdimensionDN20 - 400 25 - 500
YADO|PRO Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 2 Nenndruck PN10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS8 / 13 / 20 / 32 bar 3 / 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 BetriebstemperaturTB180...80-60°C 100...70-55°C 2 MaximaltemperaturTS120 / 140 / 150 / 200°C 110°C AnschlussdimensionDN20 - 400 25 - 500
1I-0H
1I-0H ΔPmin. ΔPmax. 1/3
ΔPmin. ΔPmax. 1/3 Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2, 3 Abmaße / Gewicht: H 1200-4000 mm / B 1000-9000 mm / T 400-6000 mm / 50 - 8000 kg
Wärmeübergabestation / Kälteübergabestation YADO|PRO Technische Änderungen vorbehalten | AUSGABE 12-2022
ΔPmin. ΔPmax. 1/3
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2, 3 Abmaße / Gewicht: H 1200-4000 mm / B 1000-9000 mm / T 400-6000 mm / 50 - 8000 kg
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2, 3 Abmaße / Gewicht: H 1200-4000 mm / B 1000-9000 mm / T 400-6000 mm / 50 - 8000 kg
1 abhängig vom Temperaturprogramm 2 abhängig vom eingesetzten Ventil und Wärmeübertragertyp 3 ohne Wärmezähler 1/3) * optional Wärmedämmung 100% nach EnEV / Spezifischer Wärmeverlustkoeffizient B≤3,5 kWh/(a*K*W, DS Kurzbez. B nach FW309-4
1 abhängig vom Temperaturprogramm 2 abhängig vom eingesetzten Ventil und Wärmeübertragertyp 3 ohne Wärmezähler 1/3) * optional Wärmedämmung 100% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤3,5 kWh/(a*K*W, DS Kurzbez. B nach FW309-4
1 abhängig vom Temperaturprogramm 2 abhängig vom eingesetzten Ventil und Wärmeübertragertyp 3 ohne Wärmezähler 1/3)
* optional Wärmedämmung 100% nach EnEV / Spezifischer Wärmeverlustkoeffizient B≤3,5 kWh/(a*K*W, DS Kurzbez. B nach FW309-4
Technische Änderungen vorbehalten | AUSGABE 02-2017
Technische Änderungen vorbehalten | AUSGABE 02-2017
Technische Änderungen vorbehalten | AUSGABE 02-2017
B≤3,5
Wärmeübergabestation / Kälteübergabestation YADO|PRO
Wärmeübergabestation / Kälteübergabestation YADO|PRO
Wärmeübergabestation / Kälteübergabestation YADO|PRO
1I-0H
1I-0H
1I-0H
3D-Anlagenvisualisierung
3D-Anlagenvisualisierung
3D-Anlagenvisualisierung
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/fc65d3ad88cd3f005b1ef88ac2a1dbab.jpeg)
YADO|PRO 1I-0H
Anwendungsbeispiel (Einbringung, Aufstellung)
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich (Einbringung, Aufstellung) Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
Technische Änderungen vorbehalten | AUSGABE 02-2017
Technische Änderungen vorbehalten | AUSGABE 12-2022
Technische Änderungen vorbehalten | AUSGABE 02-2017
Technische Änderungen vorbehalten | AUSGABE 02-2017
8
Wärmeübergabestation /
8
Wärmeübergabestation
Kälteübergabestation
/ Kälteübergabestation YADO|PRO
YADO|PRO
Anwendung: indirekter Anschluss an das Wärmenetz ( 1x Direktheizkreis DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau mit mehreren Direkt- und/oder Mischerheizkreisen möglich
Anwendung:
indirekter Anschluss an das Wärmenetz ( 1x Direktheizkreis DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau mit mehreren Direkt- und/oder Mischerheizkreisen möglich
Fließbild YADO|PRO 1I-1H mit Optionen
Fließbild
YADO|PRO 1I-1H mit Optionen
Fließbild YADO|PRO 1I-1H mit Optionen
Technische Daten:
Technische Daten:
1I-0H ΔPmin. ΔPmax. Wärmeübergabestation / Kälteübergabestation YADO|PRO
1I-1H 1/3
Aufbau im direkten Anschluss an das Wärmenetz möglich)
YADO|PRO Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 2 Nenndruck PN10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS8 / 13 / 20 / 32 bar 3 / 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 BetriebstemperaturTB180...80-60°C 100...70-55°C 2 MaximaltemperaturTS120 / 140 / 150 / 200°C 110°C AnschlussdimensionDN20 - 250 25 - 400
1I-0H
1I-1H 1/3
Anwendung: indirekter Anschluss an das Wärmenetz ( 1x Direktheizkreis DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau mit mehreren Direkt- und/oder Mischerheizkreisen möglich 8
YADO|PRO Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 2 Nenndruck PN10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS8 / 13 / 20 / 32 bar 3 / 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 BetriebstemperaturTB180...80-60°C 100...70-55°C 2 MaximaltemperaturTS120 / 140 / 150 / 200°C 110°C AnschlussdimensionDN20 - 250 25 - 400
YADO|PRO Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 2 Nenndruck PN10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS8 / 13 / 20 / 32 bar 3 / 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 BetriebstemperaturTB180...80-60°C 100...70-55°C 2 MaximaltemperaturTS120 / 140 / 150 / 200°C 110°C AnschlussdimensionDN20 - 250 25 - 400
1I-1H 1/3
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2, 3 Abmaße / Gewicht: H 1200-4000 mm / B 1000-9000 mm / T 400-6000 mm / 50 - 8000 kg
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2, 3 Abmaße / Gewicht: H 1200-4000 mm / B 1000-9000 mm / T 400-6000 mm / 50 - 8000 kg
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2, 3 Abmaße / Gewicht: H 1200-4000 mm / B 1000-9000 mm / T 400-6000 mm / 50 - 8000 kg
Technische Änderungen vorbehalten | AUSGABE 02-2017
B ≤3,5 Technische Änderungen vorbehalten | AUSGABE 12-2022
Technische Änderungen vorbehalten | AUSGABE 02-2017
Wärmeübergabestation / Kälteübergabestation YADO|PRO
Wärmeübergabestation / Kälteübergabestation YADO|PRO
Wärmeübergabestation / Kälteübergabestation YADO|PRO
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/764088d07ab0dc165808c094f9209ecc.jpeg)
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/aeb44d483a4ce41551da20096f71a846.jpeg)
1I-1H
1I-1H
3D-Anlagenvisualisierung
3D-Anlagenvisualisierung
YADO|PRO 1I-1H
YADO|PRO 1I-1H
3D-Anlagenvisualisierung |PRO 1I-1H
YADO
Anwendungsbeispiel
Anwendungsbeispiel
Anwendungsbeispiel
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich (Einbringung, Aufstellung)
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich (Einbringung, Aufstellung)
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich (Einbringung, Aufstellung)
Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
1I-1H 9
Technische Änderungen vorbehalten | AUSGABE 02-2017
Technische Änderungen vorbehalten | AUSGABE 12-2022
Technische Änderungen vorbehalten | AUSGABE 02-2017
Wärmeübergabestation / Kälteübergabestation YADO|PRO
Wärmeübergabestation / Kälteübergabestation YADO|PRO
1I-1H-1DD
1I-1H-1DD
1I-1H-1DD
3D-Anlagenvisualisierung
3D-Anlagenvisualisierung
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/1ad94acb92143af72affc25fe4d0509b.jpeg)
YADO|PRO 1I-1H-1DD
YADO|PRO 1I-1H-1DD
3D-Anlagenvisualisierung YADO|PRO 1I-1H-1DD
Anwendungsbeispiel
Anwendungsbeispiel
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich (Einbringung, Aufstellung)
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich (Einbringung, Aufstellung)
Anwendungsbeispiel (Einbringung, Aufstellung)
Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
Technische Änderungen vorbehalten | AUSGABE 02-2017
Technische Änderungen vorbehalten | AUSGABE 02-2017
Wärmeübergabestation / Kälteübergabestation YADO|PRO
Wärmeübergabestation / Kälteübergabestation YADO|PRO
Wärmeübergabestation / Kälteübergabestation YADO|PRO
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/9fa3407017d36da1e5a7111ec5c23610.jpeg)
1I-1H-1DL
1I-1H-1DL
1I-1H-1DL
3D-Anlagenvisualisierung
3D-Anlagenvisualisierung
3D-Anlagenvisualisierung
YADO|PRO 1I-1H-1DL
YADO|PRO 1I-1H-1DL
YADO|PRO 1I-1H-1DL
Anwendungsbeispiel
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich
(Einbringung, Aufstellung)
Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich Bedienung aller Bauteile von vorn Darstellung ohne Wärmedämmung
Technische Änderungen vorbehalten | AUSGABE 02-2017
Technische Änderungen vorbehalten | AUSGABE 12-2022
Technische Änderungen vorbehalten | AUSGABE 02-2017
Technische Änderungen vorbehalten | AUSGABE 02-2017
1I-1H-1DS
1I-1H-1DS
1I-1H-1DS
Anwendung:
Anwendung:
Anwendung:
indirekter Anschluss an das Wärmenetz (Aufbau im direkten Anschluss an das Wärmenetz möglich) 1x Direktheizkreis
indirekter Anschluss an das Wärmenetz (Aufbau im direkten Anschluss an das Wärmenetz möglich) 1x Direktheizkreis
Trinkwassererwärmung im Speicherprinzip am Wärmenetz angeschlossen DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau mit mehreren Direkt- und/oder Mischerheizkreisen möglich
Trinkwassererwärmung im Speicherprinzip am Wärmenetz angeschlossen DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau mit mehreren Direkt- und/oder Mischerheizkreisen möglich
indirekter Anschluss an das Wärmenetz (Aufbau im direkten Anschluss an das Wärmenetz möglich) 1x Direktheizkreis Trinkwassererwärmung im Speicherprinzip am Wärmenetz angeschlossen DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau mit mehreren Direkt- und/oder Mischerheizkreisen möglich
Fließbild
Fließbild
Fließbild
YADO|PRO 1I-1H-1DS mit Optionen
YADO|PRO 1I-1H-1DS mit Optionen
YADO|PRO 1I-1H-1DS mit Optionen
Technische Daten:
Technische Daten:
YADO|PRO 1I-1H-1DS Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 20…1000 kW 2 Nenndruck PN 10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS 8 / 13 / 20 / 32 bar 3 / 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 Betriebstemperatur TB180...80-60°C 100...70-55°C 2 Maximaltemperatur TS 120 / 140 / 150 / 200°C 110°C Anschlussdimension DN 20 - 250 25 - 400
ΔPmin. ΔPmax.
YADO|PRO 1I-1H-1DS Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 20…1000 kW 2 Nenndruck PN 10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS 8 / 13 / 20 / 32 bar 3 / 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 Betriebstemperatur TB180...80-60°C 100...70-55°C 2 Maximaltemperatur TS 120 / 140 / 150 / 200°C 110°C Anschlussdimension DN 20 - 250 25 - 400
Technische Daten: YADO|PRO 1I-1H-1DS Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 20…1000 kW 2 Nenndruck PN 10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS 8 / 13 / 20 / 32 bar 3 / 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 Betriebstemperatur TB180...80-60°C 100...70-55°C 2 Maximaltemperatur TS 120 / 140 / 150 / 200°C 110°C Anschlussdimension DN 20 - 250 25 - 400
ΔPmin. ΔPmax.
ΔPmin. ΔPmax.
1/3
1/3
1/3
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2, 3 Abmaße / Gewicht: H 1200-4000 mm / B 1000-9000 mm / T 400-6000 mm / 50 - 8000 kg
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2, 3 Abmaße / Gewicht: H 1200-4000 mm / B 1000-9000 mm / T 400-6000 mm / 50 - 8000 kg
1 abhängig vom Temperaturprogramm
1 abhängig vom Temperaturprogramm
1 abhängig vom Temperaturprogramm 2 abhängig vom eingesetzten Ventil und Wärmeübertragertyp 3 ohne Wärmezähler 1/3) * optional Wärmedämmung 100% nach EnEV / Spezifischer Wärmeverlustkoeffizient B≤3,5 kWh/(a*K*W, DS Kurzbez. B nach FW309-4
2 abhängig vom eingesetzten Ventil und Wärmeübertragertyp 3 ohne Wärmezähler 1/3)
2 abhängig vom eingesetzten Ventil und Wärmeübertragertyp
3 ohne Wärmezähler 1/3)
* optional Wärmedämmung 100% nach EnEV / Spezifischer Wärmeverlustkoeffizient B≤3,5 kWh/(a*K*W, DS Kurzbez. B nach FW309-4
PT 12 B ≤3,5
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2, 3 Abmaße / Gewicht: H 1200-4000 mm / B 1000-9000 mm / T 400-6000 mm / 50 - 8000 kg Technische Änderungen vorbehalten | AUSGABE 02-2017
* optional Wärmedämmung 100% nach EnEV / Spezifischer Wärmeverlustkoeffizient B≤3,5 kWh/(a*K*W, DS Kurzbez. B nach FW309-4
Technische Änderungen vorbehalten | AUSGABE 02-2017
Technische Änderungen vorbehalten | AUSGABE 12-2022
Technische Änderungen vorbehalten | AUSGABE 02-2017
Wärmeübergabestation / Kälteübergabestation YADO|PRO
Wärmeübergabestation / Kälteübergabestation YADO|PRO
1I-1H-1DS
1I-1H-1DS
1I-1H-1DS
3D-Anlagenvisualisierung
3D-Anlagenvisualisierung
3D-Anlagenvisualisierung
YADO|PRO 1I-1H-1DS
YADO|PRO 1I-1H-1DS
YADO|PRO 1I-1H-1DS
Anwendungsbeispiel
Anwendungsbeispiel
Anwendungsbeispiel
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich (Einbringung, Aufstellung)
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich (Einbringung, Aufstellung)
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich (Einbringung, Aufstellung)
Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
Seitenansicht
Wärmeübergabestation / Kälteübergabestation YADO|PRO Technische
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/63f45e10f88b0d90c5caf77164b75eed.jpeg)
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/bdde7a642aa9100b0d27a5166ec03fbe.jpeg)
Technische Änderungen vorbehalten | AUSGABE 02-2017
Technische Änderungen vorbehalten | AUSGABE 12-2022
Technische Änderungen vorbehalten | AUSGABE 02-2017
Wärmeübergabestation / Kälteübergabestation YADO|PRO
Wärmeübergabestation / Kälteübergabestation YADO|PRO
Wärmeübergabestation / Kälteübergabestation YADO|PRO
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/e0d3fa860424e190b297c3e7951a0e3a.jpeg)
1I-1H-1ID
1I-1H-1ID
1I-1H-1ID
3D-Anlagenvisualisierung
3D-Anlagenvisualisierung
YADO|PRO 1I-1H-1ID
YADO|PRO 1I-1H-1ID
3D-Anlagenvisualisierung YADO|PRO 1I-1H-1ID
Anwendungsbeispiel
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich Bedienung aller Bauteile von vorn Darstellung ohne Wärmedämmung
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
(Einbringung, Aufstellung)
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
Technische Änderungen vorbehalten | AUSGABE 02-2017
Technische Änderungen vorbehalten | AUSGABE 12-2022
Technische Änderungen vorbehalten | AUSGABE 02-2017
Technische Änderungen vorbehalten | AUSGABE 02-2017
Wärmeübergabestation / Kälteübergabestation YADO|PRO
Wärmeübergabestation / Kälteübergabestation YADO|PRO
Wärmeübergabestation / Kälteübergabestation YADO|PRO
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/97e99e14b900a0511753e038925e6126.jpeg)
1I-1H-1IL
1I-1H-1IL
3D-Anlagenvisualisierung
3D-Anlagenvisualisierung
3D-Anlagenvisualisierung
Anwendungsbeispiel
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich
(Einbringung, Aufstellung)
Aufstellung frei im Raum möglich
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich Bedienung aller Bauteile von vorn Darstellung ohne Wärmedämmung
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
1I-1H-1IL 19
Technische Änderungen vorbehalten | AUSGABE 02-2017
Technische Änderungen vorbehalten | AUSGABE 12-2022
Technische Änderungen vorbehalten | AUSGABE 02-2017
Technische Änderungen vorbehalten | AUSGABE 02-2017
1I-1H-1IS
1I-1H-1IS
1I-1H-1IS
Anwendung:
Anwendung:
Anwendung:
indirekter Anschluss an das Wärmenetz (Aufbau im direkten Anschluss an das Wärmenetz möglich) 1x Mischerheizkreis
Trinkwassererwärmung im Speicherprinzip an die Hausanlage angeschlossen DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau mit mehreren Direkt- und/oder Mischerheizkreisen möglich
indirekter Anschluss an das Wärmenetz (Aufbau im direkten Anschluss an das Wärmenetz möglich) 1x Mischerheizkreis Trinkwassererwärmung im Speicherprinzip an die Hausanlage angeschlossen DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau mit mehreren Direkt- und/oder Mischerheizkreisen möglich
indirekter Anschluss an das Wärmenetz (Aufbau im direkten Anschluss an das Wärmenetz möglich) 1x Mischerheizkreis Trinkwassererwärmung im Speicherprinzip an die Hausanlage angeschlossen DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau mit mehreren Direkt- und/oder Mischerheizkreisen möglich
Fließbild
Fließbild
Fließbild
YADO|PRO 1I-1H-1IS mit Optionen
YADO|PRO 1I-1H-1IS mit Optionen
YADO|PRO 1I-1H-1IS mit Optionen
YADO|PRO
1I-1H-1IS
1I-1H-1IS
Technische Daten: 1/3
1I-1H-1IS
ΔPmin. ΔPmax.
Technische Daten: 1/3
YADO|PRO Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 20…1000 kW 2 Nenndruck PN10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS8 / 13 / 20 / 32 bar 3 / 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 BetriebstemperaturTB180...80-60°C 100...70-55°C 2 MaximaltemperaturTS120 / 140 / 150 / 200°C 110°C AnschlussdimensionDN20 - 250 25 - 400
YADO|PRO Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 20…1000 kW 2 Nenndruck PN10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS8 / 13 / 20 / 32 bar 3 / 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 BetriebstemperaturTB180...80-60°C 100...70-55°C 2 MaximaltemperaturTS120 / 140 / 150 / 200°C 110°C AnschlussdimensionDN20 - 250 25 - 400
ΔPmin. ΔPmax.
ΔPmin. ΔPmax.
Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 20…1000 kW 2 Nenndruck PN10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS8 / 13 / 20 / 32 bar 3 / 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 BetriebstemperaturTB180...80-60°C 100...70-55°C 2 MaximaltemperaturTS120 / 140 / 150 / 200°C 110°C AnschlussdimensionDN20 - 250 25 - 400
Technische Daten: 1/3
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2, 3 Abmaße / Gewicht: H 1200-4000mm / B 1000-9000mm / T 400-6000mm / 50 - 8000 kg
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2, 3 Abmaße / Gewicht: H 1200-4000mm / B 1000-9000mm / T 400-6000mm / 50 - 8000 kg
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2, 3 Abmaße / Gewicht: H 1200-4000mm / B 1000-9000mm / T 400-6000mm / 50 - 8000 kg
1 abhängig vom Temperaturprogramm
1 abhängig vom Temperaturprogramm
1 abhängig vom Temperaturprogramm
2 abhängig vom eingesetzten Ventil und Wärmeübertragertyp
2 abhängig vom eingesetzten Ventil und Wärmeübertragertyp
2 abhängig vom eingesetzten Ventil und Wärmeübertragertyp 3 ohne Wärmezähler 1/3)
3 ohne Wärmezähler 1/3)
3 ohne Wärmezähler 1/3)
* optional Wärmedämmung 100% nach EnEV / Spezifischer Wärmeverlustkoeffizient B≤3,5 kWh/(a*K*W, DS Kurzbez. B nach FW309-4
* optional Wärmedämmung 100% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤3,5 kWh/(a*K*W, DS Kurzbez. B nach FW309-4
* optional Wärmedämmung 100% nach EnEV / Spezifischer Wärmeverlustkoeffizient B≤3,5 kWh/(a*K*W, DS Kurzbez. B nach FW309-4
Technische Änderungen vorbehalten | AUSGABE 02-2017
B≤3,5 Technische Änderungen vorbehalten | AUSGABE 02-2017 Technische Änderungen vorbehalten | AUSGABE 12-2022
Technische Änderungen vorbehalten | AUSGABE 02-2017
1I-1H-1IS
1I-1H-1IS
1I-1H-1IS
Wärmeübergabestation / Kälteübergabestation
Wärmeübergabestation / Kälteübergabestation YADO|PRO
Wärmeübergabestation / Kälteübergabestation YADO|PRO
3D-Anlagenvisualisierung 1I-1H-1IS
3D-Anlagenvisualisierung 1I-1H-1IS
3D-Anlagenvisualisierung 1I-1H-1IS
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/c5eae2b35974939f753d0db4e83b6fe1.jpeg)
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/40dc2d0ed08e293988bcf94d80902b9e.jpeg)
Anwendungsbeispiel
Anwendungsbeispiel
Anwendungsbeispiel
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich (Einbringung, Aufstellung)
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich (Einbringung, Aufstellung)
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich (Einbringung, Aufstellung)
Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
YADO|PRO Technische Änderungen vorbehalten | AUSGABE 12-2022
Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
Technische Änderungen vorbehalten | AUSGABE 02-2017
Wärmeübergabestation
2I-0H
2I-0H
2I-0H
Anwendung:
Anwendung: indirekter Anschluss an das Wärmenetz mit zwei Wärmeübertragergruppen (optional 3 oder 4 WT-Gruppen) 1x Heizkreis(verteiler)anschluss DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau mit mehreren Direkt- und/oder Mischerheizkreisen möglich Aufbau mit Trinkwassererwärmung möglich
indirekter Anschluss an das Wärmenetz mit zwei Wärmeübertragergruppen (optional 3 oder 4 WT-Gruppen) 1x Heizkreis(verteiler)anschluss DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau mit mehreren Direkt- und/oder Mischerheizkreisen möglich Aufbau mit Trinkwassererwärmung möglich
Anwendung: indirekter Anschluss an das Wärmenetz mit zwei Wärmeübertragergruppen (optional 3 oder 4 WT-Gruppen) 1x Heizkreis(verteiler)anschluss DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau mit mehreren Direkt- und/oder Mischerheizkreisen möglich Aufbau mit Trinkwassererwärmung möglich
Fließbild
Fließbild
Fließbild
YADO|PRO 2I-0H mit Optionen
YADO|PRO 2I-0H mit Optionen
YADO|PRO 2I-0H mit Optionen
Technische Daten:
Technische Daten:
ΔPmin. ΔPmax.
YADO|PRO 2I-0H Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 2 Nenndruck PN10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS8 / 13 / 20 / 32 bar 3 / 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 BetriebstemperaturTB180...80-60°C 100...70-55°C 2 MaximaltemperaturTS120 / 140 / 150 / 200°C 110°C AnschlussdimensionDN20 - 250 25 - 400 1/3
Technische Daten: YADO|PRO 2I-0H Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 2 Nenndruck PN10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS8 / 13 / 20 / 32 bar 3 / 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 BetriebstemperaturTB180...80-60°C 100...70-55°C 2 MaximaltemperaturTS120 / 140 / 150 / 200°C 110°C AnschlussdimensionDN20 - 250 25 - 400 1/3
ΔPmin. ΔPmax.
ΔPmin. ΔPmax.
ΔPmin. ΔPmax.
YADO|PRO 2I-0H Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 2 Nenndruck PN10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS8 / 13 / 20 / 32 bar 3 / 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 BetriebstemperaturTB180...80-60°C 100...70-55°C 2 MaximaltemperaturTS120 / 140 / 150 / 200°C 110°C AnschlussdimensionDN20 - 250 25 - 400 1/3
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2,3 Abmaße / Gewicht: H 1200-4000mm / B 1000-9000mm / T 400-6000mm / 50 - 12000 kg
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2,3 Abmaße / Gewicht: H 1200-4000mm / B 1000-9000mm / T 400-6000mm / 50 - 12000 kg
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2,3 Abmaße / Gewicht: H 1200-4000mm / B 1000-9000mm / T 400-6000mm / 50 - 12000 kg
1 abhängig vom Temperaturprogramm
2 abhängig vom eingesetzten Ventil und Wärmeübertragertyp
1 abhängig vom Temperaturprogramm 2 abhängig vom eingesetzten Ventil und Wärmeübertragertyp 3 ohne Wärmezähler 1/3) * optional Wärmedämmung 100% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤3,5 kWh/(a*K*W, DS Kurzbez. B nach FW309-4
3 ohne Wärmezähler 1/3)
Wärmeübergabestation / Kälteübergabestation YADO|PRO 1 abhängig vom Temperaturprogramm 2 abhängig vom eingesetzten Ventil und Wärmeübertragertyp 3 ohne Wärmezähler 1/3) * optional Wärmedämmung 100% nach EnEV / Spezifischer Wärmeverlustkoeffizient B≤3,5 kWh/(a*K*W, DS Kurzbez. B nach FW309-4 Technische Änderungen vorbehalten | AUSGABE 02-2017
* optional Wärmedämmung 100% nach EnEV / Spezifischer Wärmeverlustkoeffizient B≤3,5 kWh/(a*K*W, DS Kurzbez. B nach FW309-4
Technische Änderungen vorbehalten | AUSGABE 12-2022
Technische Änderungen vorbehalten | AUSGABE 02-2017
Technische Änderungen vorbehalten | AUSGABE 02-2017
B≤3,5
3D-Anlagenvisualisierung
3D-Anlagenvisualisierung
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/ea015569df2a63ca45006ce34b9c7c2e.jpeg)
YADO|PRO 2I-0H
YADO|PRO 2I-0H
3D-Anlagenvisualisierung YADO|PRO 2I-0H
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich Bedienung aller Bauteile von vorn Aufstellung frei im Raum möglich Darstellung ohne Wärmedämmung
Aufstellung)
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/10f48491a4e05ad9d4a66b18e2218c01.jpeg)
Wärmeübergabestation
1DA-0H
1DA-0H
1DA-0H
1DA-0H
1DA-0H
Anwendung:
Anwendung: indirekter Anschluss an das Wärmenetz mit zwei Wärmeübertragergruppen 1x Heizkreis(verteiler)anschluss DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau mit mehreren Direkt- und/oder Mischerheizkreisen möglich Aufbau mit Trinkwassererwärmung möglich Aufbau als Hybridanlage möglich
indirekter Anschluss an das Wärmenetz mit zwei Wärmeübertragergruppen 1x Heizkreis(verteiler)anschluss DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau mit mehreren Direkt- und/oder Mischerheizkreisen möglich Aufbau mit Trinkwassererwärmung möglich Aufbau als Hybridanlage möglich
Anwendung: indirekter Anschluss an das Wärmenetz mit zwei Wärmeübertragergruppen 1x Heizkreis(verteiler)anschluss DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau mit mehreren Direkt- und/oder Mischerheizkreisen möglich Aufbau mit Trinkwassererwärmung möglich Aufbau als Hybridanlage möglich
Anwendung: indirekter Anschluss an das Wärmenetz mit zwei Wärmeübertragergruppen 1x Heizkreis(verteiler)anschluss DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau mit mehreren Direkt- und/oder Mischerheizkreisen möglich Aufbau mit Trinkwassererwärmung möglich Aufbau als Hybridanlage möglich
Anwendung:
indirekter Anschluss an das Wärmenetz mit zwei Wärmeübertragergruppen 1x Heizkreis(verteiler)anschluss DDC-Regelung für Hausanlage und Trinkwassererwärmung Aufbau mit mehreren Direkt- und/oder Mischerheizkreisen möglich Aufbau mit Trinkwassererwärmung möglich Aufbau als Hybridanlage möglich
Fließbild
Fließbild
Fließbild
Fließbild
Fließbild
YADO|PRO 1DA-0H mit Optionen
YADO|PRO 1DA-0H mit Optionen
YADO|PRO 1DA-0H mit Optionen
YADO|PRO 1DA-0H mit Optionen
YADO|PRO 1DA-0H mit Optionen
Technische Daten:
Technische Daten:
Technische Daten:
YADO|PRO 1DA-0H Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 2 Nenndruck PN10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS8 / 13 / 20 / 32 bar 3 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 BetriebstemperaturTB300…110-60°C 100...70-55°C 2 MaximaltemperaturTS150 / 200 / 350°C 110°C AnschlussdimensionDN20 - 250 25 - 400 1/3
ΔPmin. ΔPmax.
ΔPmin. ΔPmax.
Technische Daten: YADO|PRO 1DA-0H Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 2 Nenndruck PN10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS8 / 13 / 20 / 32 bar 3 / 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 BetriebstemperaturTB300…110-60°C 100...70-55°C 2 MaximaltemperaturTS150 / 200 / 350°C 110°C AnschlussdimensionDN20 - 250 25 - 400 1/3
Technische Daten: YADO|PRO 1DA-0H Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 2 Nenndruck PN10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS8 / 13 / 20 / 32 bar 3 / 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 BetriebstemperaturTB300…110-60°C 100...70-55°C 2 MaximaltemperaturTS150 / 200 / 350°C 110°C AnschlussdimensionDN20 - 250 25 - 400 1/3
ΔPmin. ΔPmax.
ΔPmin. ΔPmax.
YADO|PRO 1DA-0H Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 2 Nenndruck PN10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS8 / 13 / 20 / 32 bar 3 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 BetriebstemperaturTB300…110-60°C 100...70-55°C 2 MaximaltemperaturTS150 / 200 / 350°C 110°C AnschlussdimensionDN20 - 250 25 - 400 1/3
YADO|PRO 1DA-0H Wärmenetz Hausanlage Hzg. Hausanlage TWE 1,2 1,2 Leistung 30…10000 kW 30…10000 kW 2 Nenndruck PN10 / 16 / 25 / 40 bar 10 bar Maximaldruck PS8 / 13 / 20 / 32 bar 3 / 5 / 10 bar Prüfdruck PT12 / 19 / 29 / 46 bar 5 / 8 / 15 bar 3 min. Differenzdruck 0,8 bar 0,1 bar 2 max. Differenzdruck 4 / 12 / 20 bar 0,2...4,0 bar 2 2 BetriebstemperaturTB300…110-60°C 100...70-55°C 2 MaximaltemperaturTS150 / 200 / 350°C 110°C AnschlussdimensionDN20 - 250 25 - 400 1/3
ΔPmin. ΔPmax.
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2,3 Abmaße / Gewicht: H 1200-4000mm / B 1000-9000mm / T 400-6000mm / 50 - 8000 kg
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2,3 Abmaße / Gewicht: H 1200-4000mm / B 1000-9000mm / T 400-6000mm / 50 - 8000 kg
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2,3 Abmaße / Gewicht: H 1200-4000mm / B 1000-9000mm / T 400-6000mm / 50 - 8000 kg
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2,3 Abmaße / Gewicht: H 1200-4000mm / B 1000-9000mm / T 400-6000mm / 50 - 8000 kg
Wärmedämmung *: 50% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤ 3,9 kWh/(a*K*W), Kurzbez. C nach FW309-4 DS elektrischer Anschluss: 230 VAC / 50Hz / 50-5000 W 2,3 Abmaße / Gewicht: H 1200-4000mm / B 1000-9000mm / T 400-6000mm / 50 - 8000 kg
1 abhängig vom Temperaturprogramm
1 abhängig vom Temperaturprogramm
2 abhängig vom eingesetzten Ventil und Wärmeübertragertyp
1 abhängig vom Temperaturprogramm 2 abhängig vom eingesetzten Ventil und Wärmeübertragertyp 3 ohne Wärmezähler 1/3) * optional Wärmedämmung 100% nach EnEV / Spezifischer Wärmeverlustkoeffizient B≤3,5 kWh/(a*K*W, DS Kurzbez. B nach FW309-4
1 abhängig vom Temperaturprogramm 2 abhängig vom eingesetzten Ventil und Wärmeübertragertyp 3 ohne Wärmezähler 1/3) * optional Wärmedämmung 100% nach EnEV / Spezifischer Wärmeverlustkoeffizient B ≤3,5 kWh/(a*K*W, DS Kurzbez. B nach FW309-4
3 ohne Wärmezähler 1/3)
2 abhängig vom eingesetzten Ventil und Wärmeübertragertyp 3 ohne Wärmezähler 1/3)
1 abhängig vom Temperaturprogramm 2 abhängig vom eingesetzten Ventil und Wärmeübertragertyp 3 ohne Wärmezähler 1/3)
* optional Wärmedämmung 100% nach EnEV / Spezifischer Wärmeverlustkoeffizient B≤3,5 kWh/(a*K*W, DS Kurzbez. B nach FW309-4
* optional Wärmedämmung 100% nach EnEV / Spezifischer Wärmeverlustkoeffizient B≤3,5 kWh/(a*K*W, DS Kurzbez. B nach FW309-4
* optional Wärmedämmung 100% nach EnEV / Spezifischer Wärmeverlustkoeffizient B≤3,5 kWh/(a*K*W, DS Kurzbez. B nach FW309-4
Technische Änderungen vorbehalten | AUSGABE 02-2017
Technische Änderungen vorbehalten | AUSGABE 02-2017 Technische Änderungen vorbehalten | AUSGABE 12-2022
B≤3,5 Technische Änderungen vorbehalten | AUSGABE 02-2017
Technische Änderungen vorbehalten | AUSGABE 02-2017
Technische Änderungen vorbehalten | AUSGABE 02-2017
1DA-0H
3D-Anlagenvisualisierung YADO|PRO 1DA-0H
3D-Anlagenvisualisierung
3D-Anlagenvisualisierung
Wärmeübergabestation / Dampfübergabestation Vorderansicht Seitenansicht (links)
Wärmeübergabestation / Dampfübergabestation Draufsicht
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/eda321f4861f31d0877a126fa3c5642f.jpeg)
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich Kondensatanstauregelung oder
Anwendungsbeispiel (Einbringung, Aufstellung) dampfseitige Regelung
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich Kondensatanstauregelung oder
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich
Mantel und Rohrbündel des Wärmeübertragers komplett aus Edelstahl
Mantel und Rohrbündel des Wärmeübertragers komplett aus Edelstahl
Technische Änderungen vorbehalten | AUSGABE 02-2017
Anpassung der Konstruktion der Anlage an die örtlichen Gegebenheiten möglich (Einbringung, Aufstellung) Kondensatanstauregelung oder Mantel und Rohrbündel des Wärmeübertragers komplett aus Edelstahl Technische Änderungen vorbehalten | AUSGABE 02-2017
Mantel und Rohrbündel des Wärmeübertragers komplett aus Edelstahl 25
Technische Änderungen vorbehalten | AUSGABE 02-2017 26
Technische Änderungen vorbehalten | AUSGABE 02-2017 Technische Änderungen vorbehalten | AUSGABE 02-2017
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/abb40c9e63aeb9caa0e937fad5cf4527.jpeg)
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/d6d971b929bb890e723f43a67e8df98d.jpeg)
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/130a43cbe39b22451e380b0d26d75522.jpeg)
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/0178c0a2ca2b7e0ce0ae974d6a3caf98.jpeg)
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/3bd897378b1f736a178ea121261c39bb.jpeg)
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/749d1ed65d64b134f54f70193c87a066.jpeg)
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/d878a788150861bf4e7b2d9d52f83039.jpeg)
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/32d094c1c84525ac0a2b9cf7896aa6fa.jpeg)
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/24f84d4dd65ff5b3ce0859f75c352230.jpeg)
Schleswig- Holstein Mecklenburg-Vorpommern
Vertriebsgebiet Nord (Ost) phone +49 151 15133396
Vertriebsgebiet Nord (West) phone +49 170 3079250
Bremen
Niedersachsen
Vertriebsgebiet Mitte (West) phone +49 151 15133100 +49 151 15161035
Nordrhein-Westfalen Thüringen Hessen Saarland
Vertriebsgebiet West phone +49 151 15133307
Berlin
Vertriebsgebiet Mitte (Ost) phone +49 151 15297531
Sachsen-Anhalt
Vertriebsgebiet Mitte phone +49 151 29115466
Brandenburg Sachsen
Vertriebsgebiet Süd (Ost) phone +49 170 9372630
YADOS GmbH Yados-Straße 1 02977 Hoyerswerda GERMANY
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/fec5a7fa6fdcb7bddd7eb7c8db229e3d.jpeg)
Bayern
phone +49 3571 20932-0 fax +49 3571 20932-999 e-mail info@yados.de www.yados.de
Baden-Württemberg
Vertriebsgebiet Süd phone +49 151 27521236 +49 172 8074267 +49 151 52596748
Ansprechpartner
Rheinland-Pfalz Luxemburg München
Ausgabe 12-2022
Vertriebsgebiet Süd (West) phone +49 151 15133306
Vertriebsgebiet Stadt München phone +49 0171 9206215 +49 172 8074267 +49 151 52596748
Kundendienst, Beratung u. Vertrieb www.yados.de/kontakt » 11151-1807-1499
Fotos und Produktzeichnungen beinhalten auch Sonderausstattungen. Irrtum und technische Änderungen vorbehalten. Texte, Tabellen und grafische Darstellungen dienen ausschließlich dem besseren Verständnis. Sie sind keine Grundlage für Planungen. Nachdruck oder Vervielfältigung, auch auszugsweise nur mit Genehmigung der YADOS GmbH, 02977 Hoyerswerda, GERMANY.
https://www.yados.de/download
![](https://assets.isu.pub/document-structure/221229165842-7479bcd1c62113626dff1aed437e34f7/v1/65f7fb6b85eaabbd51bd294ce3743470.jpeg)
