Archer tar över efter haubits 77

Major Björn Isaksson vid Artilleriets Stridskola är projektledare för ARCHER och Försvarsmaktens projektledare för införandet av Archersystemet.

Sverige får nu för första gången sedan mitten av 70-talet ett nytt artillerisystem. Tillsammans med norska försvaret kommer Artilleriregementet att tillföras den splitterskyddade artilleripjäsen Archer, eller haubits 08.

Projektet startade vid Artilleriregementet efter de rekommendationer som Artilleristudien 1999-2002 gav att en renovering och modifiering (REMO) av befintliga Haubits 77 B-systemet till Habits 77 BD var den mest kostnadseffektiva vägen att gå. Förutsättningarna var att systemet kunde leva upp till de krav som ställdes på eldkraft, skyddsnivå, rörlighet och autonomitet. 2002 lämnades UTTEM1 in till HKV och projektet var igång. Med detta dokument som grund lade HKV beställning hos FMV att starta REA-studie2 avseende REMO Haubits 77BD.

I och med att vi i Sverige tillämpar principen att vi inte ensamma skall driva utvecklingsprojekt utan att det skall  nnas ett annat land att dela utvecklingskostnaderna med, söktes samtidigt efter en annan part med samma behov

1 Utkast till tekniskt, taktiskt och ekonomisk målsättning. 2 Realiserbarhetsstudie med syfte att påvisa att det  nns möjliga tekniska lösning för systemet. som Sverige. Följden blev att Danmark bjöds in till ett första informationsmöte i Kristinehamn hösten 2003. Danmark var sedan med i projektet både på projektledningsnivå samt som användare hösten 2003 – våren 2006. Danmark beslutade av olika anledningar våren 2006 att de skulle ta time-out.

Under tiden var REA-studien i full gång och i och med att det tidigare hade beslutats om att det under REA-studien skulle tas fram två försökspjäser  ck FMV den första försökspjäsen (FP 01) levererad i slutet på augusti 2005. Efter utbildning av två svenska samt två danska besättningar startades prov och försök upp i september med ett par veckor i Villingsberg. Prov med FP 01 genomfördes sedan fram till hösten 2007 då den sista provperioden genomfördes i oktober på Älvdalens skjutfält.

Alla resultat och erfarenheter från prov och försök har hela tiden dokumenterats och delgivits FMV och BAE systems Bofors och har varit viktiga ingångsvärden under PDF–fasen3 . Sammanfattningsvis kan man sammanställa antalet körmil, ungefär 1 500, skjutna skott cirka 1 100 samt driftstimmar med FP 01 till tre på varandra följande utbildningsår.

3 ProduktDe nitionsfasen.

Försökspjäs 2 (FP 02) levererades till FMV i maj 2006. Skillnaden mellan FP 01 och FP 02 är att de har olika navigationssystem, FP 02 har även ROWSS4 monterad på hytten. Här har vi både gjort försök med BAE Systems Bofors LEMUR-system och som en följd av samarbetet med Norge, som jag återkommer till längre fram, även det norska systemet Protector med Kongsberg som leverantör.

FP 02 har även använts omfattande till förevisningar, utställningar, där Eurosatory i Paris var en höjdpunkt, samt ett antal besök från olika länder. Vid en demonstration i Villingsberg hösten 2007 var det inte mindre än tio olika länder som besökte förevisningarna.

Våren 2006 lämnade Artreg in till HKV det RTTEM5 som skulle ligga till grund för PDF.

Under i stort sett hela 2006 parallellt med slut delen på REA-studien har PDF-fasen genomförts. Syftet med denna är att från Artreg och FMV för försvarsindustrin tydliggöra alla de TTEM krav som hos FMV omsatts till IKSkrav6. PDF-fasen skall sedan hos försvarsindustrin slutföras med ett antal systemspeci kationer i olika steg. Syftet med dessa är bland annat att beskriva vilken produkt som kommer att produceras. Inom ARCHER-artillerisystemet  nns det tre huvudprodukter; pjäsen, ammunitionsfordonet och modularladdningen.

Systembeskrivning – pjäs

Pjäsen som kommer att vara byggd på Volvos standard dumper A30E, med en förlängd bak-

4 Remoted Operated Weapon Sensor Station. 5 Reviderad Tekniskt Taktiska Ekonomiskt Målsättning. 6 Intressent Krav Speci kation. vagn, kommer att ha min- och splitterskydd hytt med plats för tre operatörer; chef, operatör och förare. Det kommer även att  nnas en reservplats i hytten som kan användas för besök, utbildning eller motsvarande.

Chefen, som är yrkesof cer nivå 5-6, kommer att vara placerad i mittenstolen bak och ha tillgång till ett ledningssystem (SLB)7 för att kunna utföra förbandsledning av egen pjäs och ammunitionsfordon samt även kunna leda ytterligare enheter. Till höger baktill kommer skytten eller huvudoperatören att sitta. På denna plats kommer uppgiften att variera beroende på om pjäsen är grupperad eller under för yttning. Är pjäsen under för yttning är denna operatör den som styr sekundärbeväpningen, för att när pjäsen grupperar övergå till att genomföra skjutningar med huvudbeväpningen. Föraren har till uppgift, förutom att framföra fordonet,

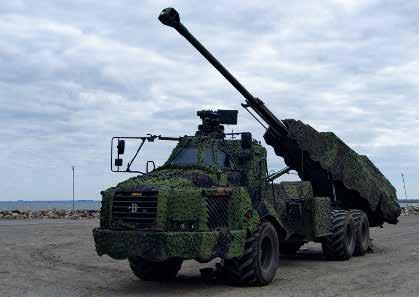

Archer genomför direktskjutning under ett moment i samband med höstens stora förevisning i Villingsberg. Foto: Jahn Johansson, Bae Systems Bofors..

7 I svenska pjäser SLB Strids Ledning Bataljon.

Faktaruta ARCHER

Besättning 3 personer •Chef •Operatör •Förare

Eldkraft – Skottvidd •Spränggranat >35km •Bonus (Hårdmålsgranat) >35 km •Excalibur (Precision granat) >50km •Lys/Rök granat 30 km •Eldhastighet 9 sk/min •Medförd ammunition i pjäs 21 skott •Tid för omladdning < 8 minuter •Fjärrstyrd sekundärbeväpning 12,7 alternativt 7,62 ksp

Rörlighet •Max hastighet på väg >65 km •God framkomlighet i terräng •Vaddjup 1 m •Grupperingstid < 25 sek •Uppbröstningstid < 30 sek •Vikt stridsklar 33,5 T •Räckvidd 400 km på eget drivmedel

Skydd •Min och splitterskyddad hytt •Tilläggskydd för eleverande systemet •Däck med inlägg för minskydd även att styra sekundärbeväpningen vid grupperad pjäs, ha tillgång till hela vapensystemet för redundans av operatören samt ha möjlighet att utföra driftsuppföljning av hela systemet.

De stora förändringarna gentemot försökspjäsen är att nästa version samt de fyra första seriesystemen kommer att ha: • Modi erad utformning på huv. • Hytten kommer att bli aningen större med möjlighet för föraren att gå in och ut även med personal placerad i vänster bakstol. • Datorer och radioutrustning placeras skyddat inne i fordonets ram. • Förbättrad sikt för föraren. • Förbättrat riktområde. • Möjlighet att på sekundärbeväpningen byta pipa samt fylla på ammunition från taklucka. • Tillbehörslådor blir placerade i utrymmet mellan hytt och eleverande system. • Utrustning för automatisk programmering av tändrörs införs.

Ställningstagande avseende funktionalitet:

• Pjäsen kommer inte att byggas med ”stealth-teknik” utan endast viss förmåga till att förända radarmålarea kommer att vara möjlig. • Pjäsen kommer att levereras med begränsat antal maskeringssatser för sommar och vinter. • Vid grundutbildning kommer pjäser med grundskydd att användas och vid internationell insats kommer tilläggsskydd att monteras. • Direktskjutning med sekundärbeväpning som sensor sker endast med indirekt metod. • Delvis utvecklad MRSI-funktion8 införs. • Funktionen skjutning mot rörligt mål läggs som option och införs inte på de första systemen. • Av BAE Systems Bofors valt navigationssystem införs. • ADL-utbildningspaket levereras av BAE

Systems. • Operatörsträningssystem levereras av BAE

Systems.

Systembeskrivning – ammunitionsfordon

För att komma fram till en så bra och heltäckande lösning som möjligt startade projektet upp en studie, ammunitionsstudie del 1, hösten 2003. Syftet var att få fram en helhetsbild av hela ammunitionskedjan från fabrik/förråd till dess att ammunition  nns i pjäsen. Studien redovisades hösten 2004 med ett antal viktiga slutsatser för kommande utveckling. För de som vill lära sig mer om detta  nns en hemlig studierapport som kan lånas hos FMV eller A 9.

Efter redovisning av genomförd studie beslutades att BAE Systems Bofors skulle ta fram ett antal alternativ för hur ammunition skulle överlämnas9 och ersättas10. Detta resulterade i att elva olika förslag redovisades, och av dessa valdes två ut för fortsatt arbete.

Av dessa två valdes slutligen en lösning ut

8 MRSI  era granater från samma pjäs landar samtidigt i målen. Skjutning sker med olika elevation och laddning. 9 Överlämning = påfyllning av vid bataljonen ingående ammunitionsfordon. 10 Ersättning = när ammunition fylls på i pjäsen.

för fördjupning. I samtliga elva olika alternativ var inriktningen att det skulle vara samma bärare på både pjäs och ammunitionsfordon. På det fördjupade alternativet inleddes även förhandling mellan FMV och BAE Systems Bofors om den kommande utvecklingen. Tidiga indikationer gav dock besked om att det valda fördjupningsalternativet med största sannolikhet kommer att bli för dyrt att produceras.

En annan detalj i detta sammanhang var också att den påbörjade fördjupningen visade på att det kommer att bli problematiskt att få igenom dispenser för transport på allmän väg med full last på ammunitionsfordonet med dumper som bärare. Dumpern är redan i sin grundversion relativt tung, och med splitterskyddad hytt och full last blir inte längre dumpern ett alternativ som bärare till ammunitionshanteringsutrustningen.

Det hela mynnade ut i att FMV tillsammans med A 9 tog fram ett förslag på alternativ som är mindre tekniskt avancerat, har en annan bärare samt att även vissa kravsänkningar redovisades för BAE Systems Bofors.

Med de slutsatser som tidigare dragits inom ammunitionsstudien del 1, utformingen av alternativen, fördjupningen samt den nya inriktningen är detta det som kommer att leda oss fram till den slutliga lösningen för ammunitionsfordon för ARCHER:

•Mobilt kamo agesystem MCS •Förberedd för EO Elektro Optisk utblick •Fjärrstyrd rökkastare

Ledning •Ledningsystem SLB •NABK Nato Armament Ballis tik Kernel för ballistikberäkning Underrättelse •Fjärrstyrda sensor med dag och nattkamera •Egen sensor för måluttag

Uthållighet •Ammunitionsfordon till varje pjäs med ca 100 kompletta skott •Möjlighet till egen tillagning av mat •Driftstillgänglighet 20h per/dygn •Möjlighet till att utöka antalet besättningsmedlemmar till 4 s t

• FMV/A 9 tillförs i slutet av 2007 två fordon för försök, en Volvo FM 12 8x6 för framkomlighetsförsök samt en MAN X45 8x8 som bärare av den försöksutrustning som

BAE Systems kommer leverera våren 2008 till FMV • Dumper är inte längre ett alternativ som bärare på grund av viktproblematiken. • Fordonet kommer att ha en fordonsmonterad kran med räckvidd på ca 11meter. • Fordonet kommer att vara möjligt att utrustas med ROWSS. • FM kommer att genomföra en större upphandling av splitterskyddade terränglastbilar under åren 2009-2012 vilket kommer att ge svar på vilket fordon som blir slutlig bärare • Ammunitionshanteringsutrustningen kommer att placeras i en 20 fots container med lastväxlarsystem. • Överföringen av granater kommer att ske med en i taket på containern monterad travers. • Laddningarna kommer att lyftas med kranen i en särskild laddningsmatare för dockning med pjäsens magasin. • Färdiglager med olika sorters granater kommer att  nnas förberedda i containern.

Systembeskrivning – modularladdning

I och med att slutförbrukning av lng 4-7 kardusladdningarna till haubits 77B med nuvarande förbrukningstakt sker 2010 har beslut fattats att det inte kommer att ske någon kvali cering av kardusladdningar i ARCHER prototyp eller seriepjäser. Men i och med att den tekniska lösningen för att skjuta kardusladdning redan  nns i FP så är det inget problem om något annat land ställer detta krav.

Vi har i ett särskilt TTEM för modularladdningar till ARCHER ställt följande generella krav: • Skjutavstånd med 77B BFL, minst 35 km. • Kortaste skjutavstånd 5 km. • Skall vara lågkänsligt med IM-krut • Ingen detonation vid träff av  nkalibrig eld, splitter eller direktträff med RSV. • Skall kunna vara laddad i laddningsmagasin i 3 månader. • Möjlighet till avläsning av kruttemperaturen på utsidan av laddningen ska  nnas. • V0 spridning inom samma laddningsparti max 3 m/s. • Inga restprodukter kvar i eldröret efter avfyrning. • Val av vilken laddning som skall skjutas skall kunna ske från hytten direkt före skjutning. Vad som sedan gäller exakt vilken ammunitionstyp samt ammunitionsportfölj som kommer att kvali ceras för ARCHER kommer samarbetet med Norge att ge vid handen. Inriktningen är att vi skall ha en gemensam ammunitionsportfölj med Norge.

Samarbetet med Norge

I och med att Danmark som jag tidigare berättat beslutade sig för att ta ”time-out” 2006 så intensi erades kontakterna med Norge under senare delen av 2006. Det hela mynnade ut i att de två ländernas försvarschefer skrev under ett MOU11 sommaren 2007. Detta MOU ger en

11 Memorandum Of Understanding.

inriktning om hur ett fördjupat samarbete på inom området imdirekt eld skall genomföras. Här tas även upp att två av de utvecklingsprojekt som det skall samarbetas inom är: BAE Systems Bofors ARCHER och Norska Kongsbergs PROTECTOR. Jag återkommer till Protectorn sist i denna artikel.

TA (Technical Agreement) kommer att upprättas både för ARCHER och PROTECTOR. I dessa dokument redovisas mer i detalj vilken kostnadsfördelning som skall ske, hur arbetet skall bedrivas i de olika projekten, styrmodell av projekten, äganderättsförhållanden samt hur eventuella tvister skall lösas. TA för ARCHER skall med nuvarande planering vara påskrivet i början på december 2007.

På användarnivån har vi utbytt information om de olika kravställningarna i TTEM som från norsk sida benämns KD (kravdokument). Vi kommer i november tillsammans användare från Sverige och Norge samt Svenska FMV och Norska FLO12 genomföra gemensamma arbetsmöten i syfte att senast i slutet på november kunna delge försvarsindustrin en gemensam IKS.

Protector

Protector är en fjärrstyrd 4-axlig gyrostabiliserad vapenplattform med principen man ”siktar där det skall träffa”. Den har sensorer för både dag och natt och är även utrustad med laser för avståndsmätning. Protector kan bestyckas med

12 Forsvarets Logistik Organisation. olika vapen såsom: • Tung kulspruta 12,7 mm, • kulspruta 7,62 mm, • kulspruta 90, • 40 mm granatspruta eller • 76 mm rökkastare.

En annan uppgift som vi kommer att lösa med Protectorn är att genomföra mätning av mask13 både dag och natt. Protector består av tre huvuddelar: Vapenstation, FCU ( re control unit) och CG (control grip).

I och med det uppstartade samarbetet med Norge beslutades det att det redan på FP skulle integreras en Protector under våren 2007. Detta löste BAE Systems Bofors och Kongsberg tilsammans på cirka sex veckor, dock i ”stand alone-utförande”. Men detta får nog ses som ett mycket bra exempel på samarbete mellan två försvarsindustrier. Vi har under hösten både vid A 9 och tillsammans med Markstridskolan (MSS) genomfört prov och försök med Protector monterad på ARCHER FP 02.

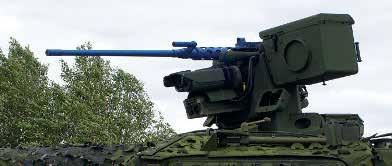

13 Mask: främmande föremål i projektilbanan. Protector monterad på Archers hytt.

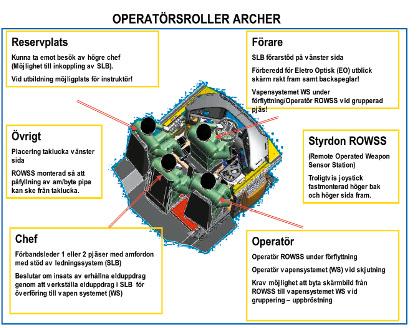

Reservplats

Kunna ta emot besök av högre chef (Möjlighet till inkoppling av SLB). Vid utbildning möjligplats för instruktör! Förare

SLB förarstöd på vänster sida Förberedd för Eletro Optisk (EO) utblick skärm rakt fram samt backspeglar! Vapensystemet WS under förflyttning/Operatör ROWSS vid grupperad pjäs!

Övrigt

Placering taklucka vänster sida ROWSS monterad så att påfyllning av am/byte pipa kan ske från taklucka. Styrdon ROWSS

(Remote Operated Weapon Sensor Station) Troligtvis joystick fastmonterad höger bak och höger sida fram.

Chef

Förbandsleder 1 eller 2 pjäser med amfordon med stöd av ledningssystem (SLB) Beslutar om insats av erhållna elduppdrag genom att verkställa elduppdrag i SLB för överföring till vapen systemet (WS) Operatör

Operatör ROWSS under förflyttning Operatör vapensystemet (WS) vid skjutning Krav möjlighet att byta skärmbild från ROWSS till vapensystemet WS vid gruppering – uppbröstning
