Portfolio by Warda Rishkatiska

Portfolio Architecture

Warda Hammache

Eco-Quartier

PFE 2020-Phase1

“Mon choix pour La Vallée de Mzab, perle saharienne classée à l’UNESCO, repose sur son modèle d’adaptation architecturale au climat chaud, témoignant de son patrimoine inestimable. Elle inspire le développement durable pour préserver les villes de demain face au changement climatique

1

Le projet de fin d’étude s’est déroulé en deux phases : d’abord, la conception d’un éco-quartier dans la zone aride de Mzab, en suivant les règles de durabilité. L’objectif était d’intégrer ces principes avec l’architecture vernaculaire pour valoriser l’héritage patrimonial de Mzab. Dans la Vallée du Mzab, les villes sont appelées ksour, où se déroule la vie de la société mzabienne. Notre plan d’aménagement s’est inspiré de l’analyse d’un de ces ksour (Ksar Ath-izguen) en suivant la méthode des 4 systèmes d’Alan Bouré, pour reproduire ce modèle. Le ksar doit être situé sur une colline près de la vallée, à côté d’une palmeraie.

Bâti /Non-Bâti

Les concepts:

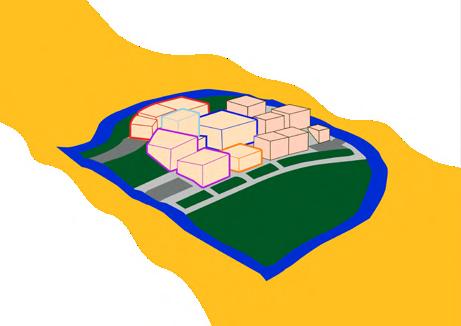

Schéma de principe

Système Parcelaire

Système Viaire

Système

Plan d’aménagement

1-Mosqué

2-Maison Individuel à patio

3-Maison Individuel à cour

4-Souk (marché)

5-Parking

6-Parc Urbain/Jardin

7-Primaire/Lycée/CEM

8-Centre d’artisanat

9-Centre de Recherche

10-Hopital

Chapitre 3 Cas d’étude

7-Intervention urbaine: (principes d’aménagement ) :

Chapitre 3

7-Intervention urbaine: (principes d’aménagement ) :

La conception de l’eco quartier intègre dans un milieu saharien . Espaces à savoir : les espaces extérieurs, les espaces communs, et enfin l’unité principale de quartier qu’est l’habitat. Ces

La tradition Appliqué les principes des ksour mzabien dans l aménagement :

La tradition Appliqué les principes des ksour mzabien dans aménagement :

Durabilité

Programmation

Accessibilité

Alignement et continuité fonctionnelle et spatiale

Densité surfacique(ces)

Densité bâtie

La mosqué sur le point le plus élévé de site, et il sera accessible seulemnt en pieton (protégé)

Le marché sera a l exterieur de quartier et il va marqué entrée

Le marché sera a l exterieur de quartier et il va marqué l entrée

Les rues tertiaires étroite ( en respectant la dimension minimale pour faire passé umbulance en cas d’ugence)

Les rues tertiaires étroite ( en respectant la dimension minimale pour faire passé l umbulance en cas d’ugence)

Aménagé les logements avec des « Rahba »

Aplication des principes de durabilité l aménagement l eco quartier

Le nombre de logement et les équipements seront fait par la grilles des équipements et la surface de l’air d’étude

L’accès au quartier se fait depuis la route qui mène de Ath isguen vers Tafilat

L’accès au quartier se fait depuis la route qui mène de Ath isguen vers Tafilat .

Prends l environnement immédiat en considération de la continuité des routes

L alighement et la continuité fonctionnelle et spatiale

Suivre les courbes de niveaux

La densité avec tous ses différents types à un impact direct sur le confort des usagers dans le bâtiment, sur l’environnement et l’économie

Tableau 13: Principes d’aménagement

Source : pdau de Ghardaïa

L alighement et la continuité fonctionnelle et spatiale

La densité avec tous ses différents types à un impact direct sur le confort des usagers dans le bâtiment, sur l’environnement et l’économie

Tableau 13: Principes d’aménagement

Source : pdau de Ghardaïa

Principes et caractéristique sont résumés dans le tableau suivant :

7.1-Programme urbain

Programme Urbain:

7.1-Programme urbain

Le découpage Surface de terrain 17h d’habitat 5.2 h d’équipements 4.2h d’espace public 8326m2 de parking 3698m² de souk 6405 m2

Tableau 14: Programme urbain

Source élaboré par auteur

Tableau 14: Programme urbain

Source élaboré par auteur

Equipement s surface

Cetre de recherche 8418

Centre d artisaat 11017m²

Equipement s surface

Centre d artisaat 11017m²

Complex sportive 9437m²

Equip.pédagogique 1303m²

Complex sportive 9437m²

Equip.pédagogique 1303m²

Equip.sanitaire 2814m²

Cas d’étude 73

Tableau 15: equipemnt/surfacs

Source élaboré par auteur

Tableau 15: equipemnt/surfacs

Source élaboré par auteur

Centre de Recherche

PFE 2020-Phase2

La 2eme phase du PFE se fait à l’echelle architecturale, par la conception d’un centre de recherche en biologie, intégré à l’éco-quartier, sur un terrain de 8418 m². Le projet allie tradition et modernité en respectant l’architecture de Mzab, tout en intégrant des fonctions contemporaines et durables, qui s’applique dès le choix du site, l’implantation, l’aménagement extérieur, ainsi que le traitement des volumes, des façades, la disposition des fenêtres et le choix des matériaux.

1-bloc technique 2-bibliotheque 3-ateliers/administration 4-bloc recherche 5-logement de

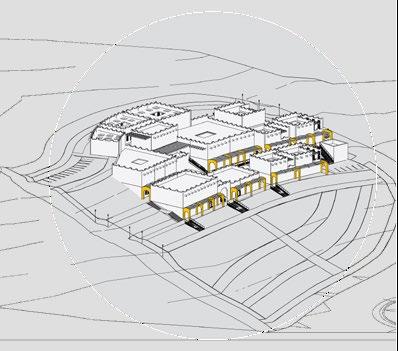

Plan de Masse

les arcades fait parti de l’identité des villes sahariennes que nous avons intégrés ici pour protéger les passages, complétés par des pergolas en bois, ainsi marquer la rentrée principale par une grand arc ce qui es l’un des typologie de l’architecture Mozabit.

Le palmier arbre emblématique du M’zab et fait partie du patrimoine et des richesses locales. le choix du site se fait en fonction de leur existence, Les palmeraies, véritables havres de fraîcheur, abritent des arbres fruitiers sous leur feuillage, fruits de siècles d’efforts pour domestiquer le désert.

Les fenêtres sont vers l’intérieur (sur le patio) pour assurer l’intimité et pour assurer moins d’exposition au soleil, avec quelques fenêtre orienté vers le nord pour évité les vents de sable.

Les térasses seront oriénté suivant l’indication des flèches,chaque terrase intime et bloqué à la vue de l’autres par les murs et la diférence des hauteurs, avec des gard-corp de 1.5m selon la tradition de Ath Mzab.

Les Mozabites sont trés conservatives, cela se traduit par leurs distribution d’éspaces intérieurs et sa relation avec l’extérieur, c’est sur cette base qu’on a conçue les logements de fonction qui seron à l’ouest pour garantir l’aproximité avec l’agglomeration, et profiter de l’ombre protegeant des volumes de l’équipement.

L’idée de projet:

La métaphore de la recherche scientifique, avec ses étapes d’observation, d’expérimentation, et de résultat, se traduit architecturalement par un axe majeur, offrant une continuité visuelle. Chaque plateforme abrite un volume primaire, symbolisant l’une des étapes par sa forme. La durée de chaque phase est exprimée par la surface des volumes, tandis que l’effort se reflète dans leurs formes sculptées. Le site est divisé en trois plateformes principales, avec les fonctions essentielles placées au centre et les espaces dédiés au public rapprochés de l’agglomération, créant un lien fluide entre la recherche et l’ouverture vers l’extérieur.

Les concepts :

-Travailler avec les courbes des niveaux . -Assurer l’intégration adéquate des volumes au site.

-L’orientation pour minimiser l’effet de soleil et les vents de sables.

-La tradition de Ath Mzab ( les patios et les espaces publique “Rahba”).

-Les palemeraies pour l’ombrage et la séparation des entités

Niveau1

Etape 1 : Axe et ligne de force

Niveau 3 Niveau 5

4 Niveau 2

Pour respecter la typologie de Mzab les volumes seront organisé autour d’un espace libre qui fai rappelle a la « Rahba », et chaque volume autour des patios, avec une terrasse sur le jardin des palmeraies, et sur la Rahba, tout en faisant le lien entre les niveaux par les escalier

Vues de Rahba et la terrasse

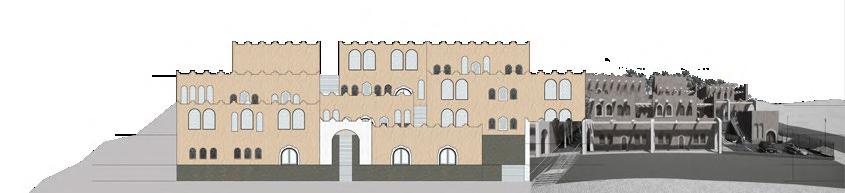

Façade Ouest

Façade Nord (Principale)

Façade Est

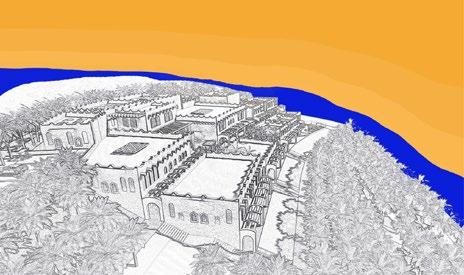

Vues d’ensemble

Façade Sud

Maison Individuel

Master1- S1/ 2019

L'année de Master 1 a été consacrée à l'apprentissage du dessin détaillé pour constituer le dossier graphique. Cet exercice s'inscrivait dans la continuité de cet objectif, tout en intégrant l'apprentissage de Revit. L'accent était principalement mis sur les plans 2D plutôt que sur la représentation visuelle du projet, qui portait sur une "Habitation individuelle intégrée dans un terrain en pente."

La conception de cette villa suit un programme offrant des espaces généreux sur 2 appartements, avec quatre chambres et deux garages sous un gabarit de R+2. L’un des principaux défis de sa conception réside dans l’implantation sur un terrain en pente, exigeant une approche architecturale adaptée pour optimiser l’intégration au site et assurer une circulation fluide entre les différents niveaux.

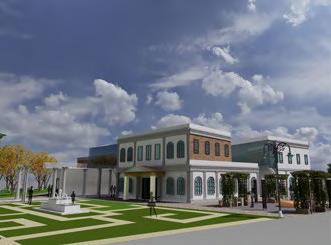

Centre d’Héritage Romain

L3 Semestre1 /2018

Plan De Masse

3

En L3, nous avons commencé à étudier la programmation et les thématiques architecturales liées aux équipements publics. Au cours de cette année, nous avons également participé à un deuxième atelier, où nous avons été initiés à l’urbanisme. Nous avons donc travaillé en parallèle sur les deux ateliers. La première phase consistait à choisir une ville et à l’analyser, tout en explorant les thématiques architecturales. Par la suite, les principes appris ont été appliqués dans un projet architectural intégré à l’aménagement urbain du second atelier. Ce centre du patrimoine est le fruit de ce travail

Le Centre d’Héritage Romain à Tipaza, situé près des ruines romaines sur 8464 m², vise à plonger les visiteurs dans l’époque romaine tout en ajoutant une touche moderne. Ce projet offre une immersion dans l’histoire romaine, permettant de ressentir sa richesse. Cet exercice a également permis d’appliquer les notions d’urbanisme, ainsi que des concepts thématiques et de programmation.

Placer un labyrinthe à l'entrée du Centre présente plusieurs roles : Symbolisme de la Découverte : Le labyrinthe symbolise le voyage de la découverte, reflétant l’esprit explorateur des anciens Romains. Connexion Émotionnelle : Naviguer dans le labyrinthe crée une anticipation et une excitation.

La conception s'inspire de l'urbanisme romain mettant en valeur l'axe cardo-decumanus. le cardo guidera les visiteurs et se croise avec le decumanus dans un forum central animé rappelant le model de la ville romaine.

Suivant le principe romain avec des colonnes romaines ornant l'axe cardo.ainsi, un amphithéâtre qui évoque l'esprit des rassemblements communautaires romains et des événements culturels.

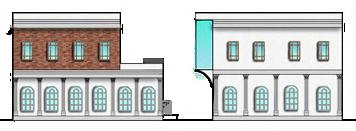

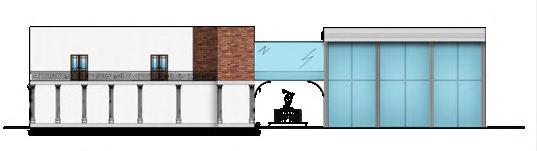

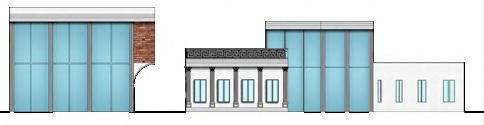

Façade Nord (Principale)

Façade Sud

Façade Ouest

Façade Est

Village de Vacances

L3 Semestre2 -2018

Le village de vacances de Texel aux Pays-Bas se présente comme une destination idéale pour les amateurs de nature, proposant une expérience luxueuse au cœur d’un site proche de la mer des Wadden et en bordure d’un lac. Ce projet était mon initiation à l’architecture touristique hôtelière. L’idée fondamentale était de concevoir un ensemble moderne harmonieusement intégré à son environnement, préservant ainsi la quiétude caractéristique de l’île de Texel.

Habitat type1:

Residence

Habitat type2:

Service Reception

Bien-etre

Parking

Les axes principeaux de site= les rchemins majeurs de “Resort”=les branches d’arbre Idée de

Les branches d’arbre sont formés par les vents

Les branches + Les vents = la forme des chemins de “village”

Loge;ents de Personel

Cafeteria/Restaurant

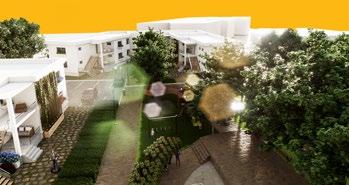

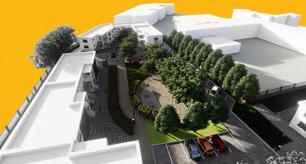

Quartier Residence

L2 Semestre 2 /2017

Conception d’un quartier semi-collectif composé de trois blocs, chacun hébergeant des triplex sur une superficie total de 6984m², prés du jardin historique Patrice Lumumba. Ce concept contemporain privilégie la convivialité tout en préservant l’intimité individuelle, offrant une expérience résidentielle exceptionnelle.

Plan De Masse

Implanté à Blida, ce quartier de triplex répond aux exigences actuelles en matière d’habitat, alliant fonctionnalité et design novateur.

on opte pour la forme en ‘L’, composée de trois rectangles, pour les bâtiments. ces triangle rassemple les angles de terrain

Le concept de ce design est “Espace Connecté”, où les bâtiments renforcent les angles du terrain et regroupent l’ensemble autour d’un espace central dédié à a communauté.

L’espace commun commence par un cercle, symbolisant l’inclusivité et la sécurité, sans début ni fin distincts, ce qui favorise la communication.

À partir de cette forme centrale, le design se développe en utilisant la géométrie et l’alignement, créant un lieu de rassemblement pour tous les résidents.

Plans de 1er Niveau

Planc RDC de l’ensemble

Façade Nord

Façade Est

Façade Ouest

Façade Sud

les plantes comme elements de façade

Coupe AA

Coupe

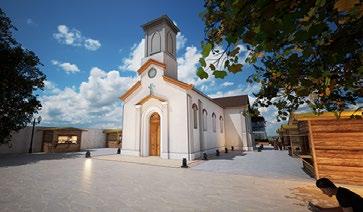

Rehabilitation de l ‘Eglise de Seraïdi

Concours / 2023

Cette participation au concours d’architecture pour proposer un projet de restauration de l’eglise de Bugeaud de Annaba, était motivé par ma passion pour le préservation de patrimoine et la promotion de la culture à travers l’architecture.

Le projet de restauration de l’église a été soigneusement choisi pour embrasser à la fois l’aspect culturel de la communauté et la promotion des produits locaux issus de sources naturelles abondantes dans la région dans de cadre de “Préservation du Patrimoine Culturel” :

La restauration de cette église est une démarche fondamentale pour préserver le riche patrimoine culturel de la région. devenant témoin de l'histoire locale, et symbole de notre histoire partagée.

C’est a noté que le choix de restauré l’eglise et reorienté sa fonction religieuse etait faite par la commission de concours qui explique la relation avec son utilisation et la nature de la societé

Un Espace Pour Toutes les Catégories de la Communauté

La Phase d’Analyse

Façade AA (pathologie)

Esquise d’avant projet

Faire Revivre un Lieu de Rencontre :

L'église de Seraidi était autrefois un lieu de rassemblement communautaire. En restaurant cet édifice emblématique, nous souhaitons rétablir sa fonction de point de rencontre pour les résidents et les visiteurs. Nous envisageons d'organiser des événements culturels et artisanaux à l'intérieur et autour de l'église, offrant ainsi une expérience riche et immersive pour tous.

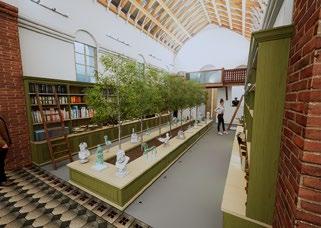

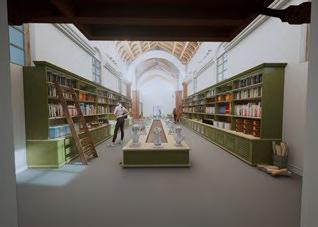

Au coeur de l’eglise un espace raffiné pour disposer les livres a vendre, autour d’un comptoir central d’exposition des élémnts décoratives, ce comptoir également utilisé comme support pour des plantes au milieu pour améliorer l’ambiance intérieur.

Le bras gauche du transept abrite un lieu unique dédié aux passionnés de musique vintage ou les visiteurs peuvent acheter des collection rares de Vinyles, avec un coin tranquil dédié à les-écouter avant ( à l’ancien) et en face, mur décoré par les disques vinyles.

Le salon de l’histoire représente la valeur historique de l’église de Seraidi. Situé a l’entrée, il retrace les origines de l’église grâce aux vidéos et affiches qui y sont dédiés.

Le bras droit du transept est dédié a un espace de vente des objets anciens et pricieux pour ceux qui aiment les collectionner

-Le mur de liège est un clin d’œil a l’exploitaion du liège dans l’Edough qui est l’une des causes de la création du village de Seraidi et par la suite l’église. -Preservation de carrelage posé depuis la construction de l’église par les habitant

L’entré est doté par l’instalation des ordinateurs. Les deux cotés du narthex ont été transformer en espace pour la caisse

Le village de Seraidi bénéficie d’un atout majeur grâce au potentiel naturel de l’Edough. Même si son microclimat attire de nombreux bônois et touristes pendant la saison estivale, les produits du terroir sont très appréciés et font écho dans toute la ville. Seraidi est réputé pour la qualité de ses- produits frais, tels que la figue de barbarie, la châtaigne, la noix, le champignon, le miel et l’hortensia une fleur emblématique

Seraidi est réputé par la fete de l’Hortensia, ces fleurs poussent abondamment dans tout le village

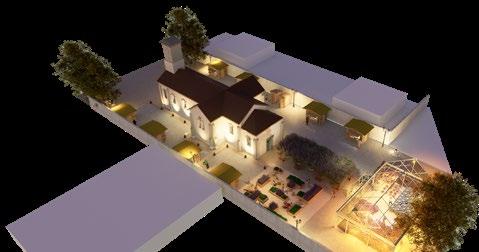

Plan De Masse

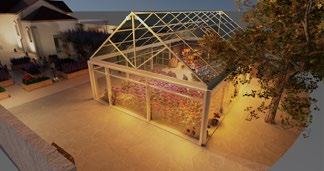

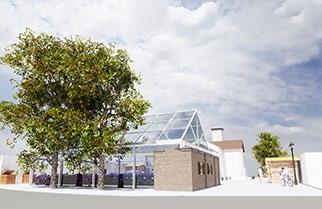

La serre est une renaissance du mur en ruine. Elle vient s’imbriquer au mur et ressort en continuité en forme de rectangulaire allongée. Le verre est un matériau excellent par sa transparence car il ne fait pas de concurrence au mur en ruine ce qui permet à ce dernier de faire apparaitre son authenticité. Implantée sud-est, la a serre en verre est d’une structure réversible qui se démonte facilement afin de préserverla valeur d’âge du mur.

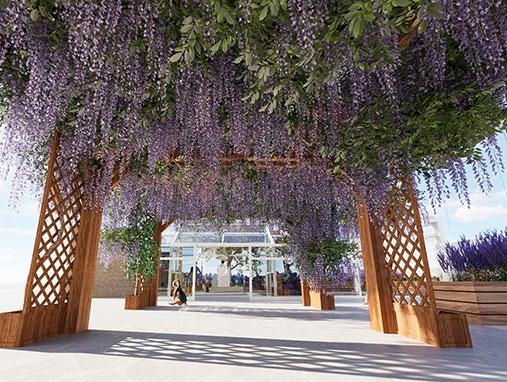

La pergola crée une liaison charmante entre l'entrée de l'église et la serre, offrant une transition visuellement élégante. Cette structure artistique ajoute une touche d'esthétisme, invitant les visiteurs à parcourir ce chemin pittoresque entre spiritualité et nature.

Les marchands ambulants, installés le long de la route d'Annaba à Seraidi, proposent des produits cueillis directement en montagne ou cultivés dans les jardins de la région sous l'appellation "PRODUIT DE L'EDOUGH". Cette labellisation attire les bonois, conscients de la qualité des produits de l'Edough, se rendent à Seraidi pour s'approvisionner. Cette activité, qui perdure depuis de nombreuses années, crée une dynamique de vente et d'achat sans pour autant être régulée. Afin de perdurer cette activité et rendre la vente et l’achat plus attrayant et contrôler, nous proposons la reconversion de l’église de Seraidi en Point de vente des produits du terroir et accentuer son caractère par deux rues marchandes et donner la possibilité aux marchands de se regrouper.

A l’extérieur entre la serre et l’église sera aménagé avec des bacs de jardin par la lavande et du basilic. Ces bacs seront disposés de manière à maximiser l'espace disponible tout en offrant une circulation aisée, un espace de detente par excellence.

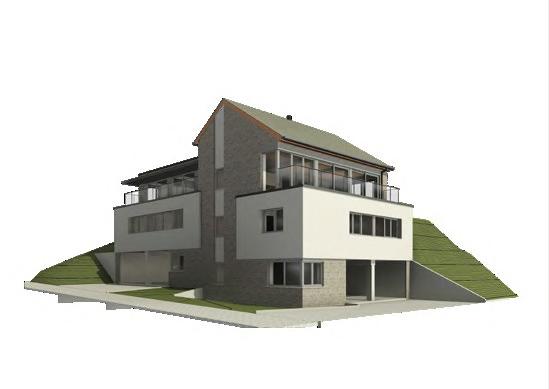

Villa de montagne

Travail -2024

Dans le cadre d’un projet en collaboration avec deux autres architectes pour un client, je suis en charge de la conception et du dossier graphique. Cette villa de montagne, conçue pour marier confort moderne et tradition, se compose au rez-de-chaussée de deux salons (européen et marocain), une salle à manger, un séjour, une suite pour invités et une cuisine. À l’étage, une suite parentale, trois chambres et un coin commun complètent l’espace. Le sous-sol accueille les locaux techniques et les garages. Seules les parties que j’ai gérées seront intégrées à mon portfolio.

Elavation Est

Coupe Longitudinale

Coupe Transversale

Elavation Sud Elavation Nord

Elavation Ouest

Dessins et peinture

Dessin et Peinture sur Céramique
