ASENNUS Ohjeet Jälkivalaiseva Antislip porraslista

Tuote GW1003

Jälkivalaiseva Antislip porraslista puuportaaseen

Patentoidulla jälkivalaisuominaisuudella varustettu porraslista nyt saatavina myös puuporta alle/ puualustalle. Ohut porraslista, joka asennetaan puuportaaseen tai muulle puualustalle. Kumiosa estää liukkauden ja porraslista ohjaa kulkua pimeässä ja luo tunnelmaa esimerkiksi terasseille ja takapihoille.

Koko mm: (lxk) 12x 9 (ura 8 mm)

Materiaali: PVC antislip kumiseos (kirkas) + Jälkivalaiseva pigmentti.

Jälkivalaisun väri vihreä.

Asennustyö aloitetaan ottamalla ja merkitsemällä mitat huolellisesti. Askelman etureunan ja listan väliin on suositeltavaa jättää n. 20 millimetrin väli (kuvat 4 ja 5). Listalle mitataan 8 mm levyinen ura. Portaan sivureunaan voidaan jättää 50 mm tila tai listan voi vaihtoehtoisesti myös asentaa portaan reunasta reunaan (kuva 4.1).

Seuraavaksi mitataan listan pituus. Listan mittaus on tehtävä huolellisesti, jottei puuportaan ja listan väliin jää rakoa (kuva 6).

Tämän jälkeen listalle porataan tarkasti mittausmerkintöjen mukainen ura (kuva 7).

Porauksen yhteydessä syntynyt pöly imuroidaan perusteellisesti (kuva 8).

Puhdistuksen jälkeen tuote on valmis asennet tavaksi portaaseen (kuva 9).

Lista on suunniteltu siten, että se kiinnittyy uraan ilman erillisiä kiinnikkeitä tai liimaa (kuvat 10 ja 12).

Porraslista asennettuna (kuva 11).

Kuvassa 12 on havainnollistettuna listan kiinnitysmekanismi.

Silikoniprofiilin alaosa on tarkoituksella porattua uraa leveämpi, jolloin listan kiinnikkeet puristuvat tiiviisti uran reunoihin, eikä lista pääse irtoamaan urasta.

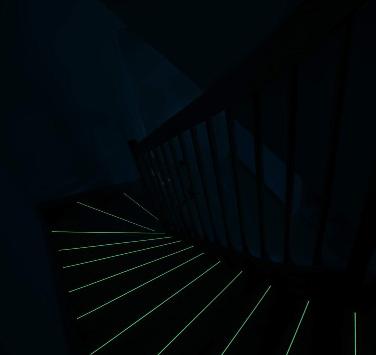

Kuvissa 13-20 on havainnollistettu porraslistan näkyvyyttä pimeässä ja valaistussa tilassa.

Tuote GW1004

Jälkivalaiseva Antislip porraslista kiviportaaseen

Patentoidulla jälkivalaisuominaisuudella varustettu porraslista nyt saatavina myös kiviportaalle/ kivialustalle. Ohut porraslista, joka asennetaan kiviportaaseen tai muulle kivialust alle. Kumiosa estää liukastumisen ja porraslista ohjaa kulkua pimeässä ja luo tunnelmaa esimerkiksi terasseille ja takapihoille.

Asennus profiili: (lxk)38 x 18 (ura 32 x 15 mm)

Jälkivalaiseva: PVC antislip kumiseos 26 x 12 + Jälkivalaiseva pigmentti. Jälkivalaisun väri vihreä 10 mm x 0,5 mm.

Tuotteen

Asennustyö aloitetaan merkitsemällä leikkausalue ottamalla oikeat mitat 30 mm kierteen etureunasta, sitten siirrämme 32 mm asennusprofiilin todellista leveyttä. (kuvassa 4) Kun merkinnät on tehty, ryhdymme leikkaamaan aluetta tarkasti, jotta emme tee sitä liikaa, joten urasta tulee leveämpi. (kuvassa 5) Puhdistamme leikatun kohdan, sitten asetamme alumiiniprofiilin paikoilleen, kiinnitämme sen paikalleen käyttämällä ruuvia, jolla pidämme sen vahvana. Kuvassa 7 ja 1

poraamme ruuvia varten profiiliruuvin alueella. kuva 1 ja 7

Tuote GW1005

Jälkivalaiseva Antislip porraslista puuportaaseen

Patentoidulla jälkivalaisuominaisuudella varustettu porraslista nyt saatavana myös betonipor taalle. Ohut porraslista, joka asennetaan betoniportaaseen. Kumiosa estää liukkauden ja porraslista ohjaa kulkua pimeässä ja luo tunnelmaa sisätiloissille, terasseille ja ulkoportaalle.

Koko mm: (lxk) 18x 9 (ura 14 mm (profiili))

Materiaali: PVC antislip kumiseos (kirkas) +. Jälkivalaiseva pigmentti.

Jälkivalaisun väri vihreä.

Muoviprofiili: Musta muovi valettu paikoilleen samaan aikaan betonin kanssa.

1

Asennusprosessi aloitetaan alusta, betonin valun ohella, jossa musta profiili asennetaan etukäteen tehtaalla (kuvassa 4). Ja sen jälkeen kun betoniportaat ovat paikallaan Aloita asennuksen toinen osa poistamalla profiilin yläosa, jolloin rako pysyy puhtaana, mikä estää betonin pääsyn profiilin sisään . ( kuvassa 5 ja 6 ) Profiilin yläosan irrotuksen jälkeen puhdistamme sen ja asennamme PVC jälkivalaiseva sille sopivalle paikalle ( kuvassa 7 ).

Tarvittaessa voi hioa portaiden pintaa profiilin asennuksen jälkeen. Voimme myös leikata profiilista saman verran kuin paksuutta on poistettu betonipinnasta. siksi jätimme profiilin syvemmälle kuin PVC jälkivalaiseva. kuvassa 4.1,2)
