REFERENTES DE PROYECTOS URBANOS

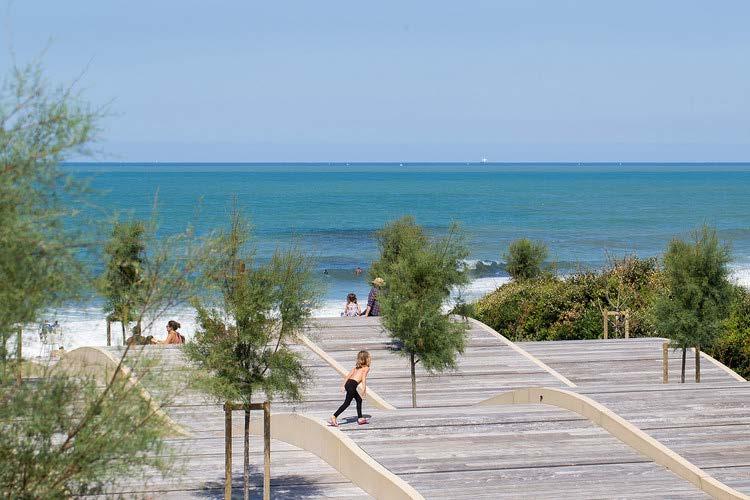

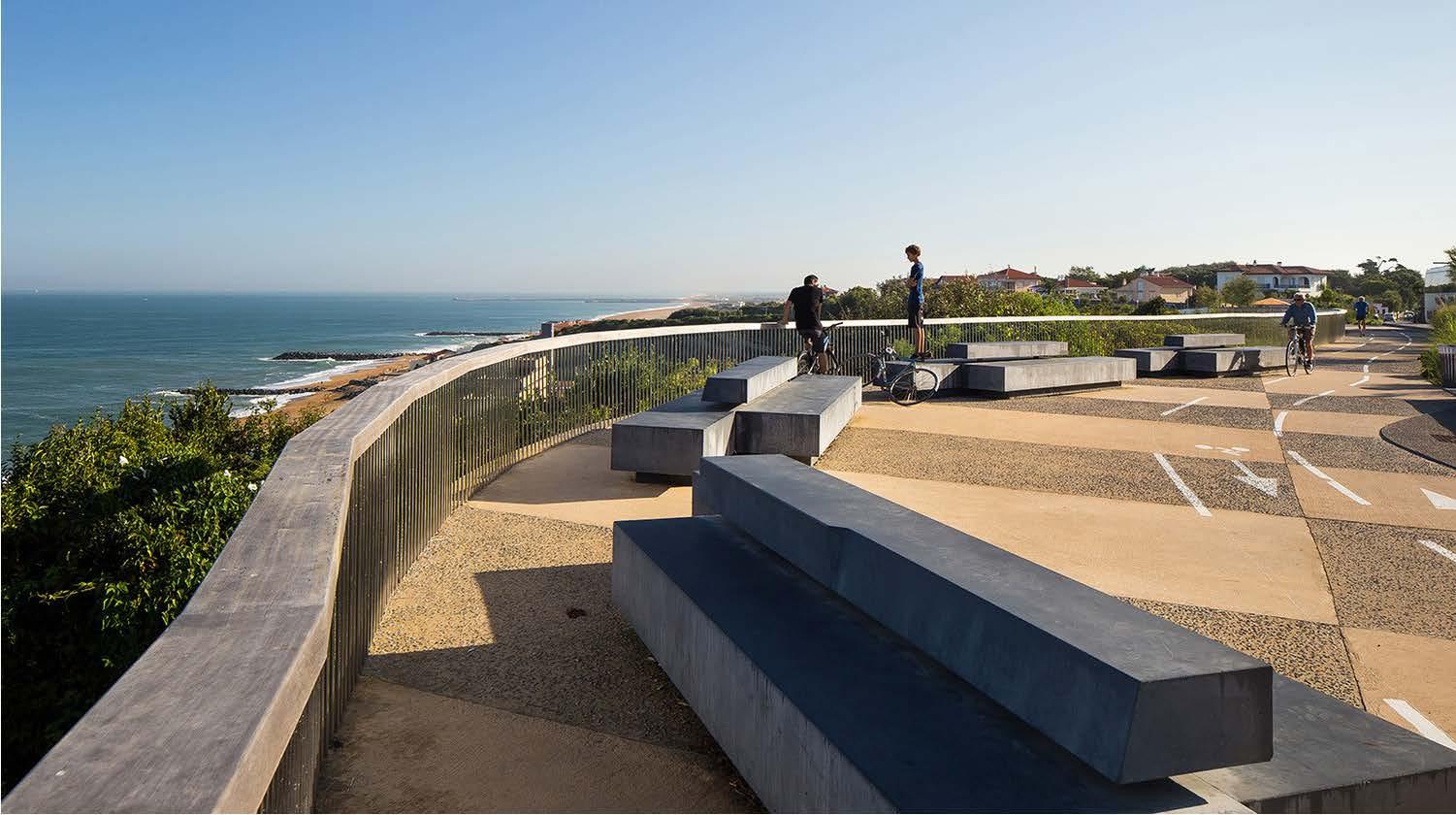

COSTANERA SUR DE ANGLET

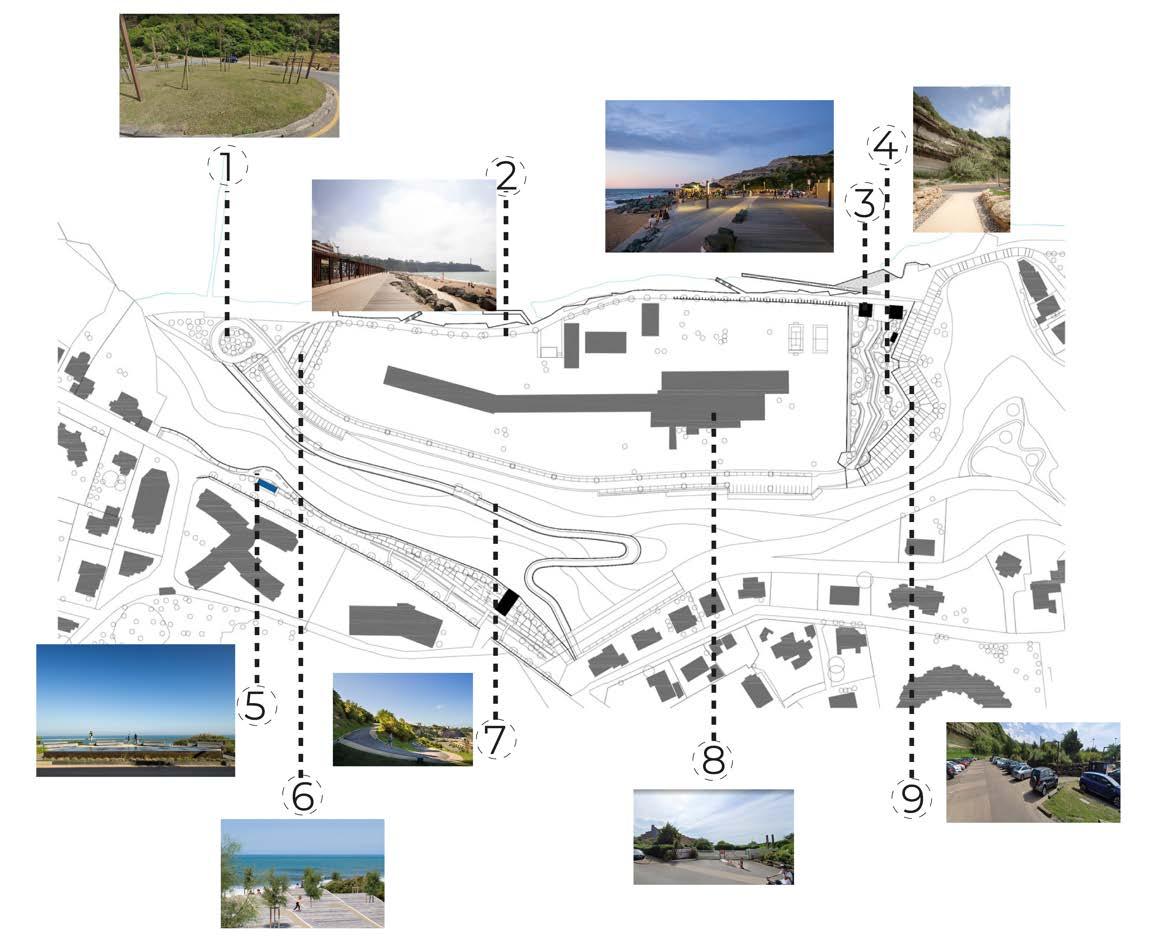

Costanera Sur de Anglet: Actividades
LEYENDA OVALO
CAMINO PEATONAL ÁREA DE COMEDORES CAMINO DE ARENA ANFITEATRO RECORRIDO PEATONAL CICLOVIA
BELANDRA
CLUB
ESTACIONAMIENTO 01. 02. 03. 04. 05. 06. 07. 08. 09.
LEYENDA
CONJUNTO HABITACIONAL
CIRCULCIÓN CICLOPEATONAL
COMPLEJO RECREACIONAL
PEATONAL

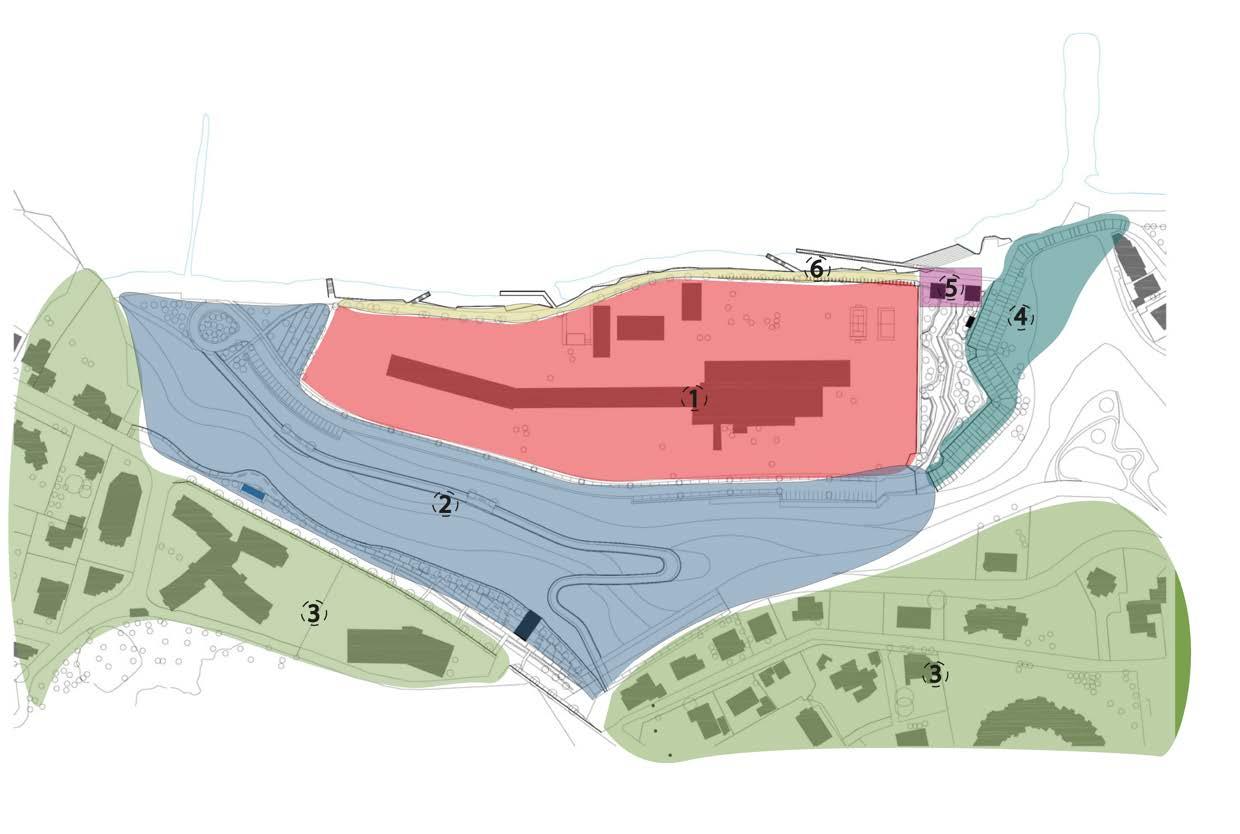

Zoni cación
1.
2.
3.
4. ESTACIONAMIENTO 5. COMERCIO 6. CIRCUITO

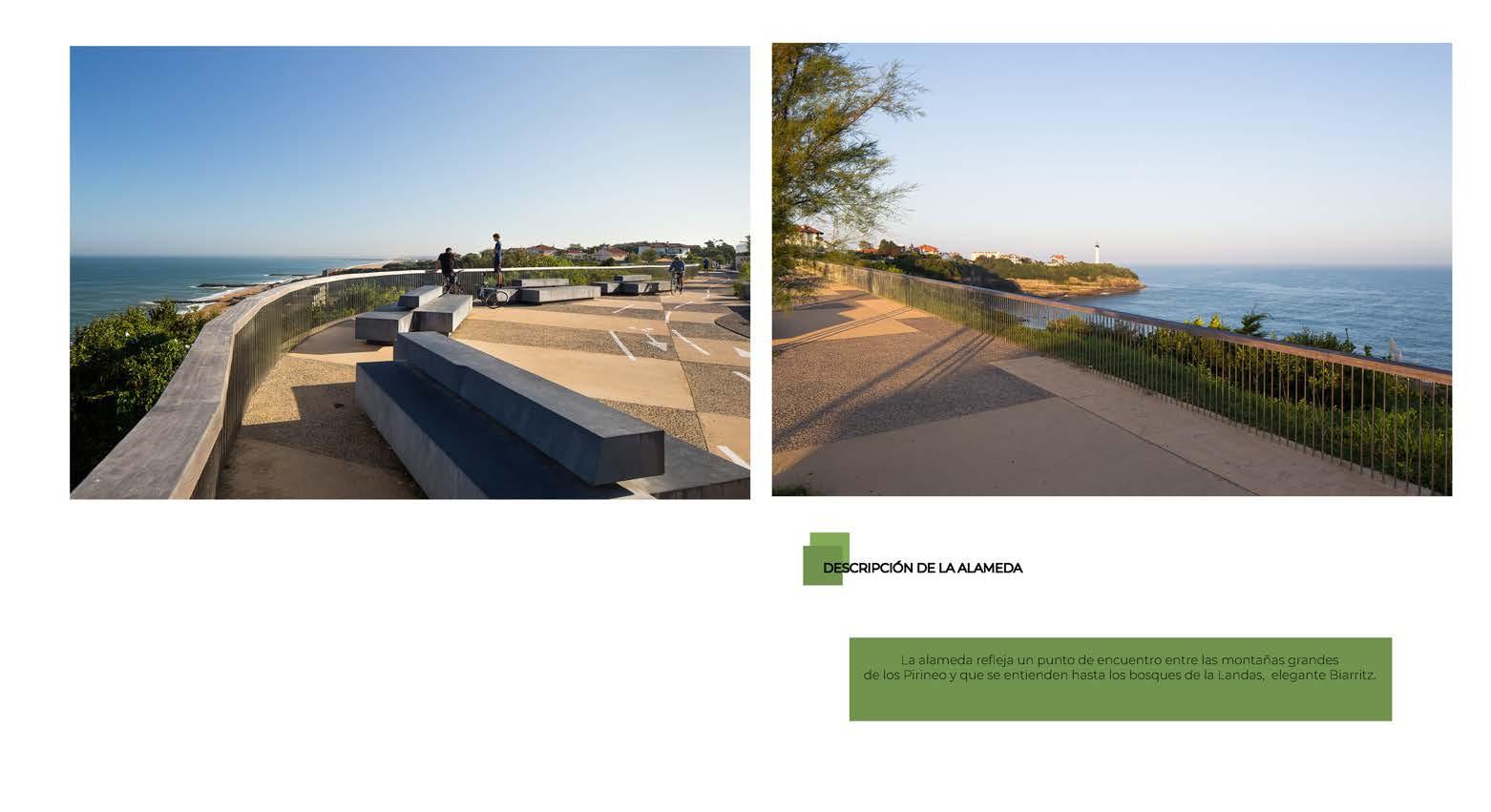

Descripción: Costanera Sur de Anglet

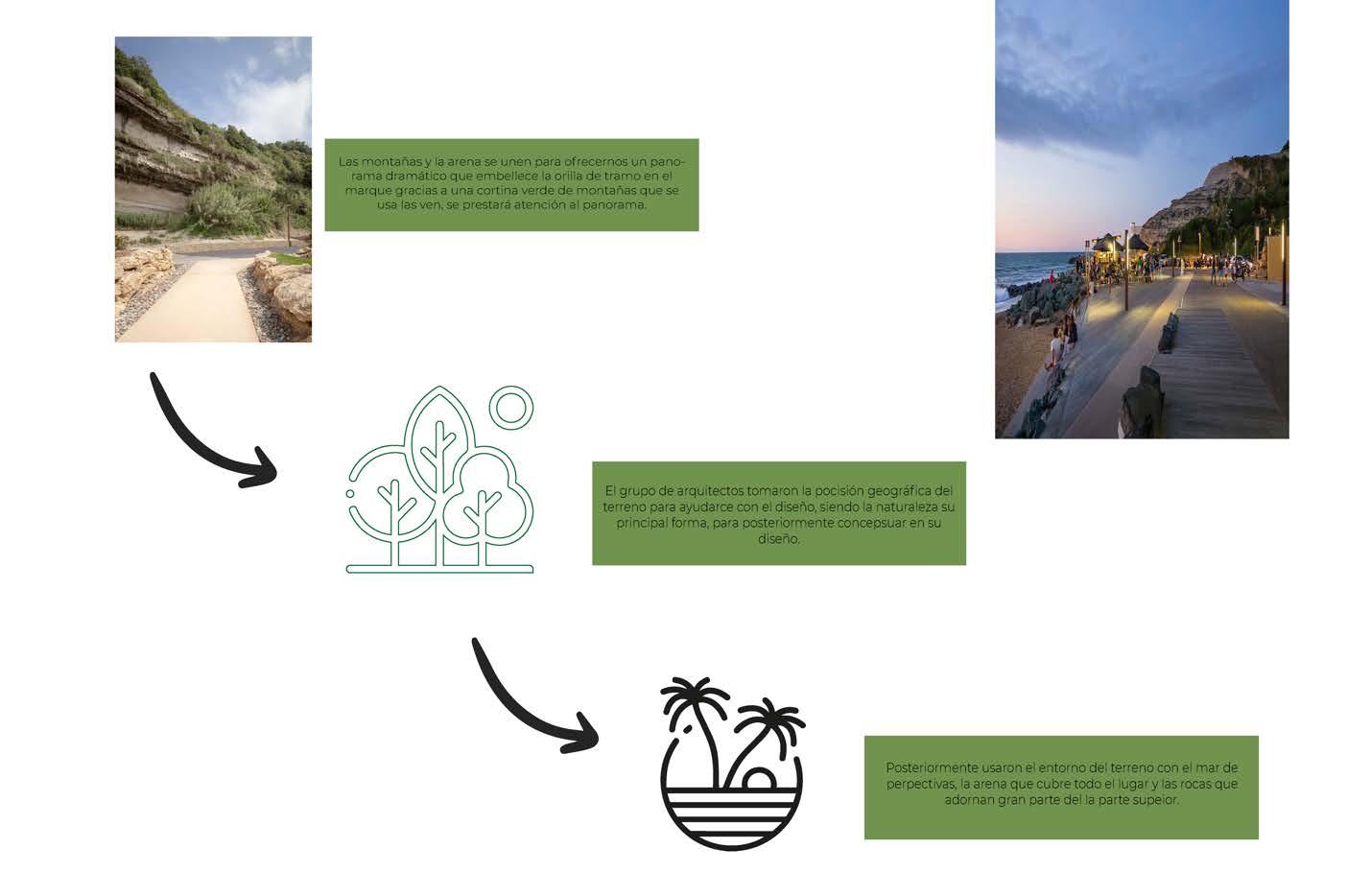

Concepto

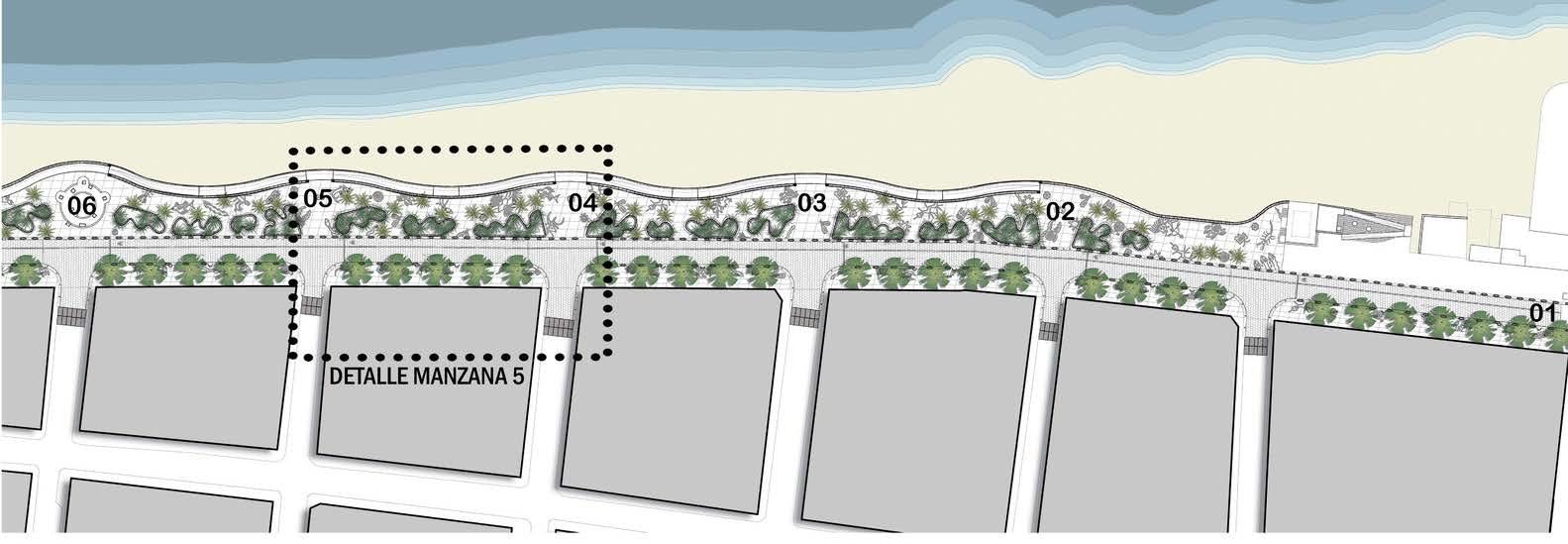

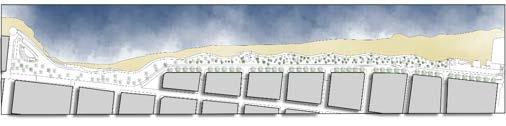

MALECÓN PUERTA VALLARTA

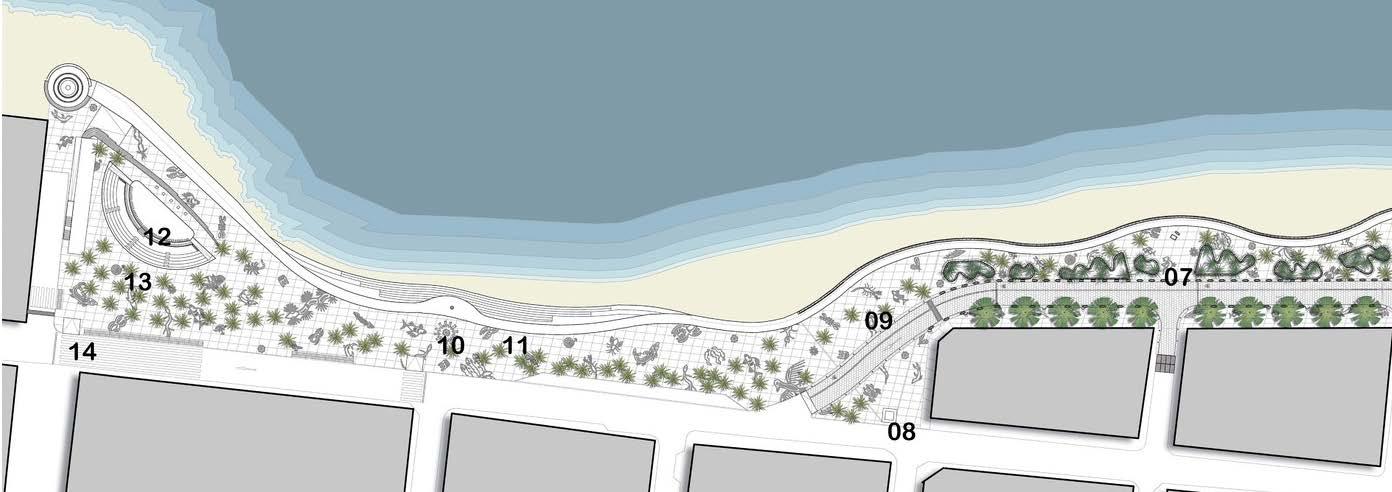

Malecón Puerto Vallarta: Actividades
ANFITEATRO
PASEO
CAMINAR CAMINAR CERCA AL COMERCIO
CAMINAR CERCA AL COMERCIO CAMINAR Ingreso Esculturanorte.“Nostalgia”
INGRESO NORTEEscultura “El sutil come piedras”Escultura “ El unicornio de la buena suerte” Escultura “ Neptuno y Nereida”Escultura “La rotonda del mar” 01. 02. 03. 04. 05. 06. ZONA NORTE 0510 20m PASEO A ORRILLAS DEL MAR DESCANSAR
NORTE
Malecón Puerto Vallarta: Actividades
ANFITEATRO
MIRADOR (ATARDECER)
ESCALINATA (REENCUENTRO)
DENCANSAR (MIRADOR)
DENCANSAR (MIRADOR) ESCALINATA (REENCUENTRO)
MIRADOR (ATARDECER)
Escultura “En búsqueda de la razón”El Faro Plaza del Faro Escultura del caballito de mar. Escalinata al mar Anfiteatro Plaza del palmarFuente “Delfines de la amistad”
07. 08. 09. 10. 11. 12. 13. 14.
ZONA SUR 0510 20m NORTE
Descripción: Malecón Puerto Vallarta

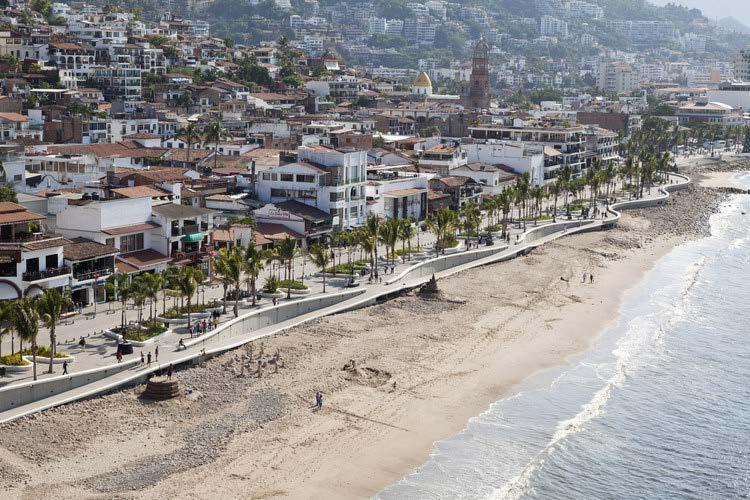

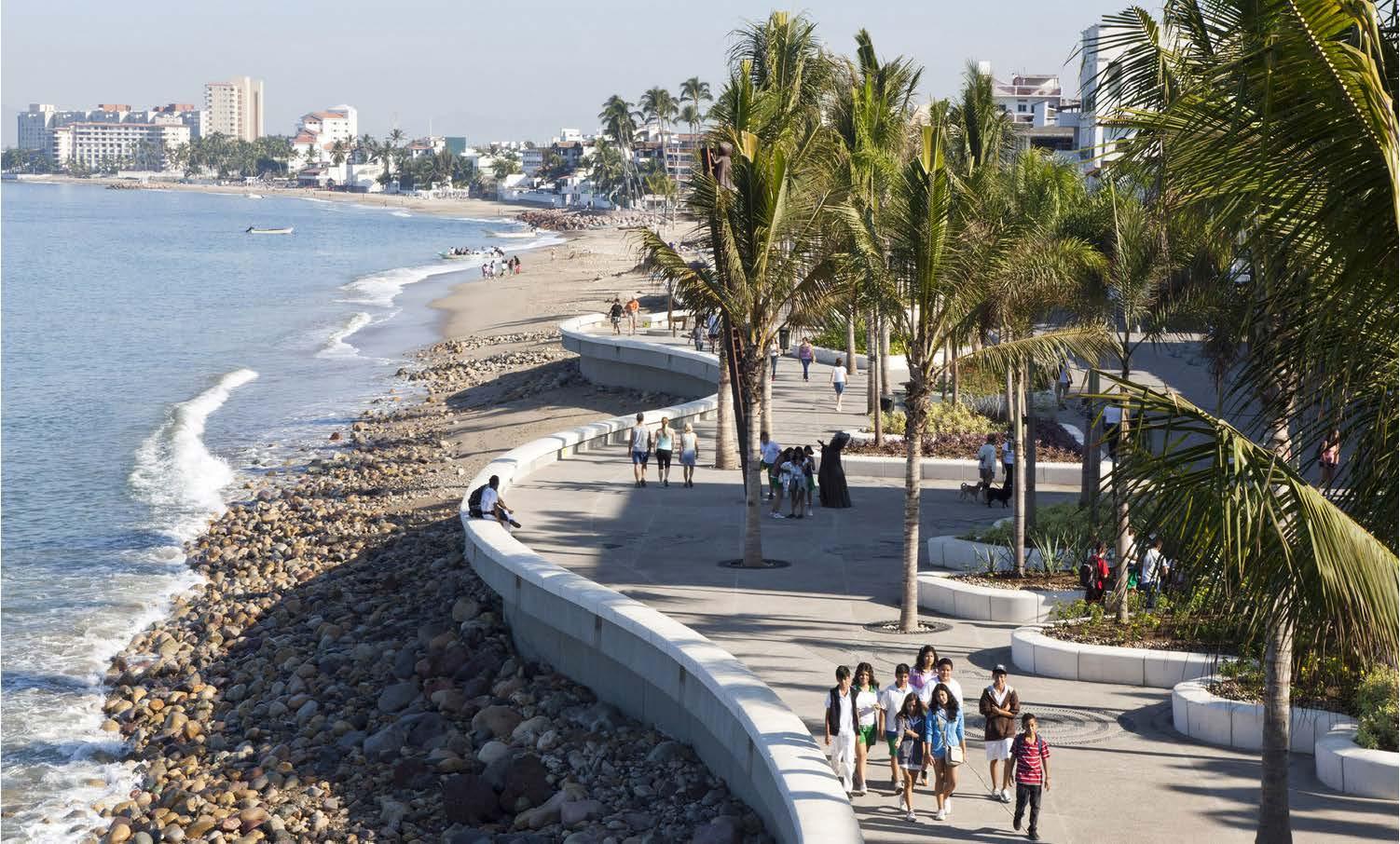

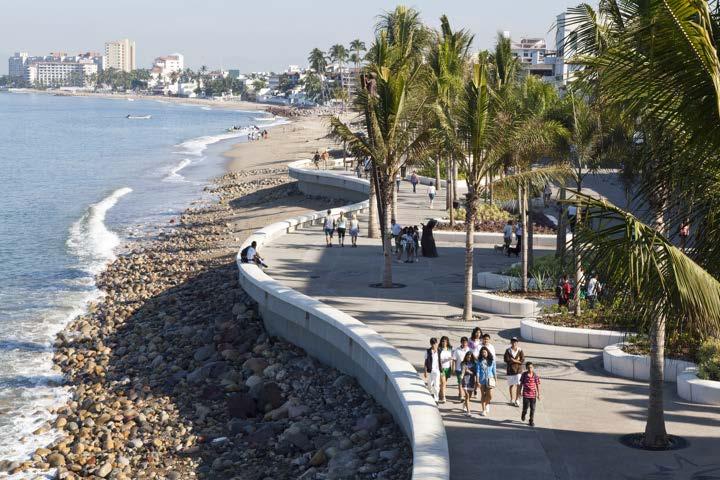

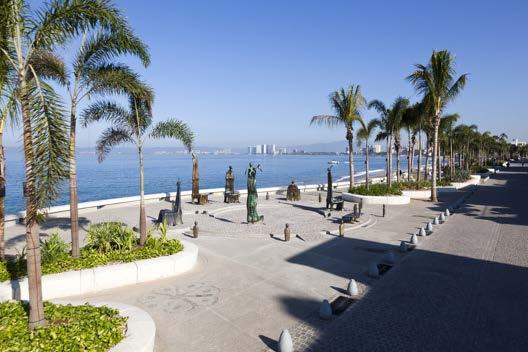

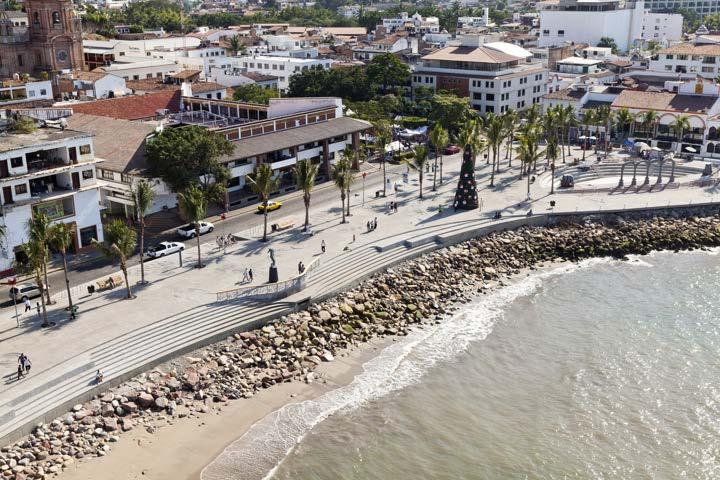

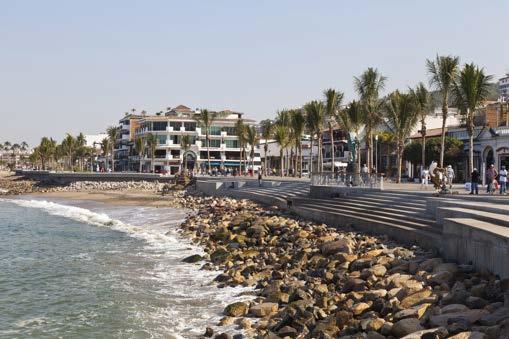

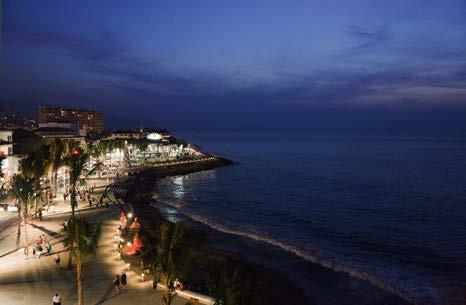

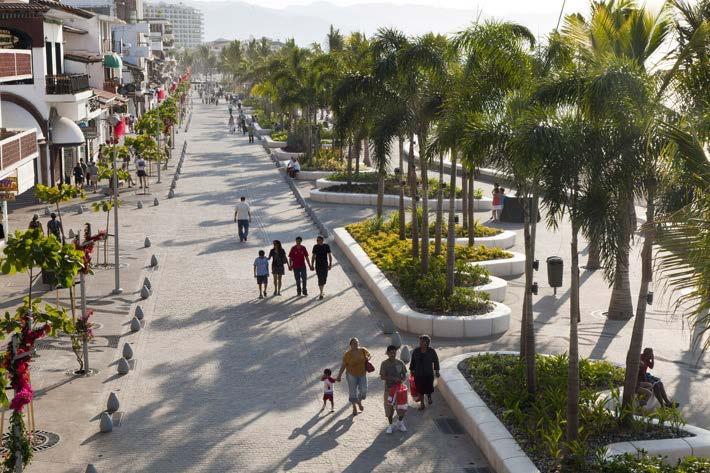

20000 m² 2011Trama Arquitectos México 800 metros lineales entre el pueblo y el mar Atractivo principal Años Atrás Automovil principalusuario del malecón Paseo Incomodidadinseguropara el peatón
Barrera
vehicular
Nueva Propuesta Arquitectónica
CONCEPTO
Parte del principio de regresar el Malecóna su propietario original, el peatón.
INSPIRACIÓN
elementos del diseño fue la cultura indígenahuichola (wixarika en su idioma).
Salida de vehículos en su mayor parte
TRANSFORMACIÓN
Explanada a lo largo de los 800mde recoorido, toda al mismo nivel.
permaneciendo una vialidadde velocidad disminuida
INTENSAS PRECIPITACIONES PLUVIALES
captación del agua pluvial que baja por las calles perpendicularmente al mar desde el cerro
Se utilizó galibos por debajo del malecóndandole salida al mar
OLEAJE DE TORMENTAS TROPICALES
Viejo murofrente al mar (deteriorado)
Huracan Kena (2002)
NUEVO MURO (PROYECCIÓN)
Concreto armado Cálculos oceanográficos Proyecciones a 100 años
ACCESIBILIDAD DEL USUARIO A LA PLAYA
Integrar la playa al malecón
Rampas que nos permiten desde el nivel del Malecónbajar a la playa con una pendiente muy suave
Problemática
SOLUCIONES O PROPUESTAS
Pequeñas plazas (Orden)

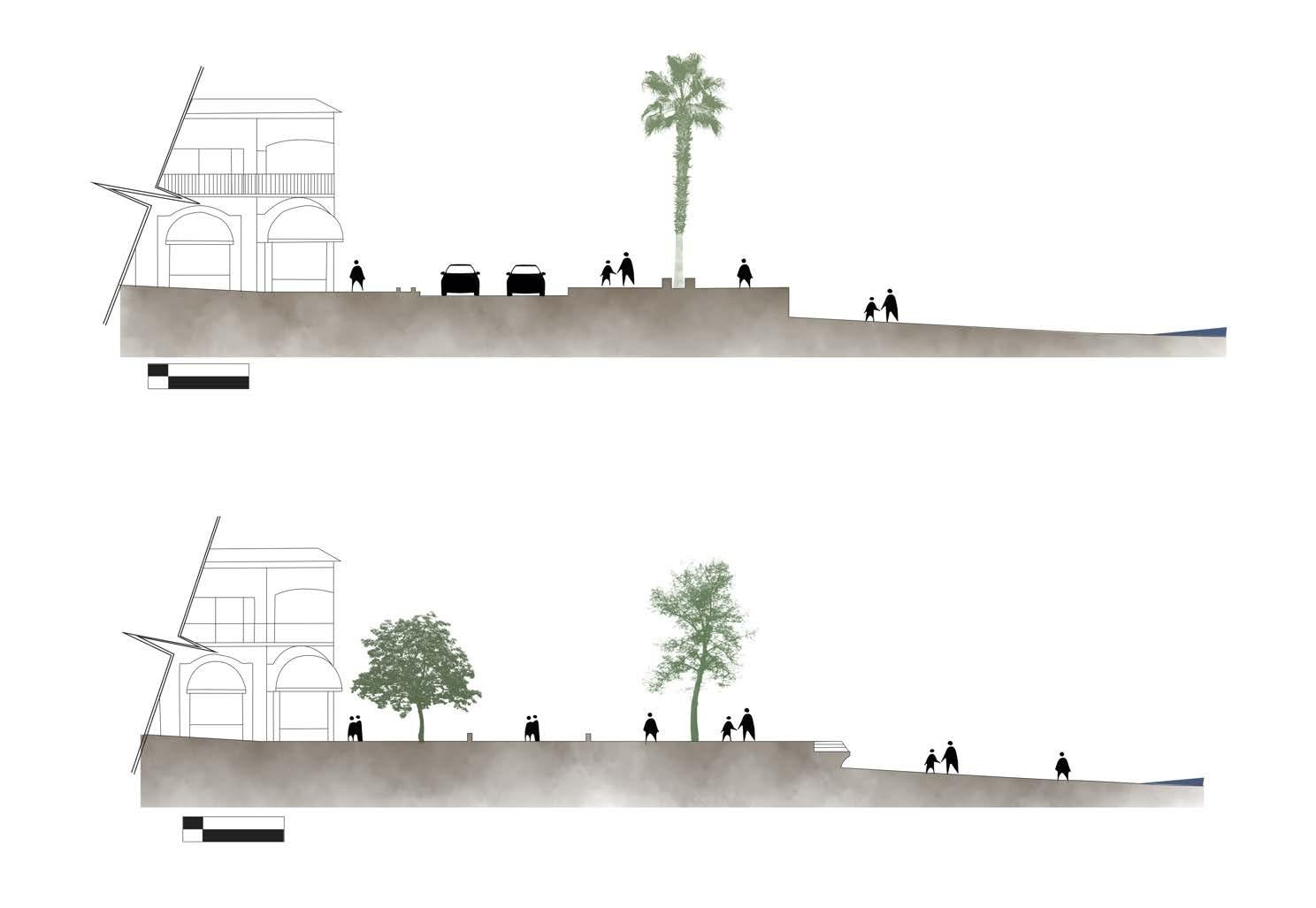

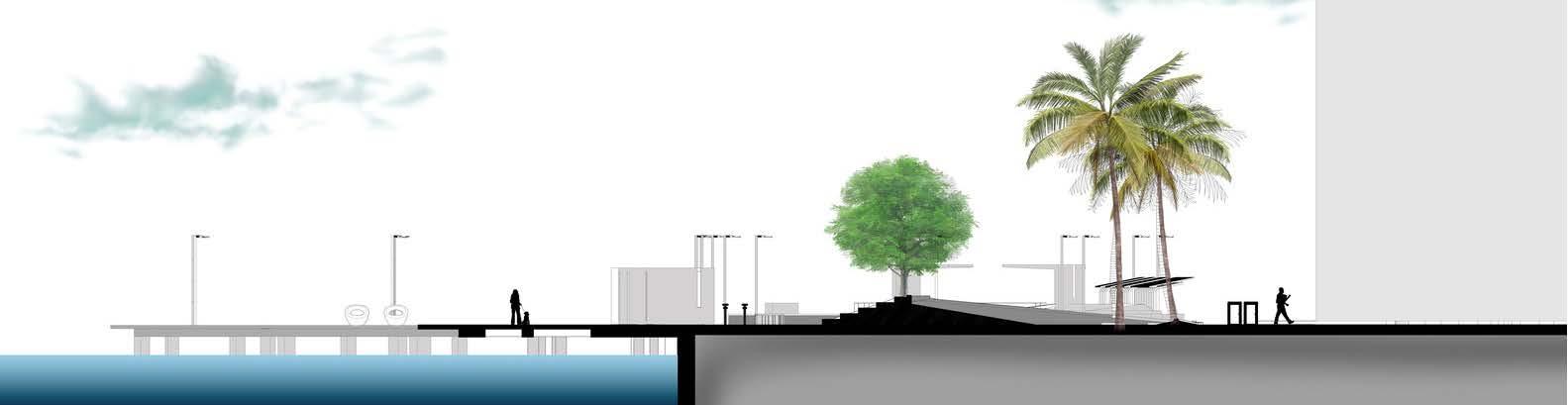

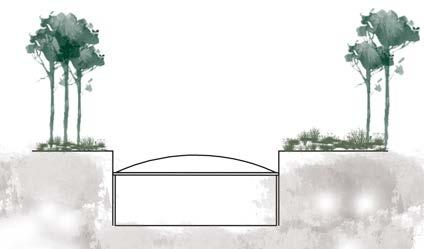

SECCIÓN: Nueva Explanada
se creció para ganar más ancho de banqueta y de malecón
FACHADA
Esta fachada hacia el mar se complementa con las rampas de acceso a la playa, y que al ir subiendo y bajando a lo largo del malecón se convierten en una imagen icónica de inspiración marítima fácil de entender para cualquier
VEGETACIÓN
CREAR SOMBRAS
PALMERAS COCOTERAS
PASEO AGRADABLE
JARDINERIAS COMO ESTANCIAS SOMBREADAS
Perímetro de estas se delimito con módulos prefabricados de concreto claro
DOBLE FUNCIÓN
Contener la jardinera

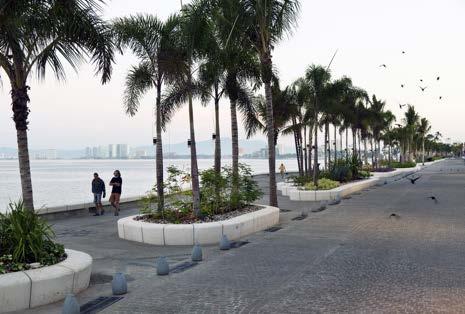

Diseño ergonómico,el ofrecer un asiento al peatón
VEGETACIÓN
ALMENDROS
LADO DEL MALECÓN
PALMERAS COLA DE ZORRO
LADO DEL COMERCIO
JARDINES
ESTADO ANTERIOR
PROPUESTA CONCEPTUAL
3.75 m 6.50 m variable 19.85 m 21.40 m 0 1 6.00 m 6.00 m variable 1 5 0 5
Banqueta Arroyo vehicular Andador peatonal
Extension de banqueta Andador peatonal CORTES

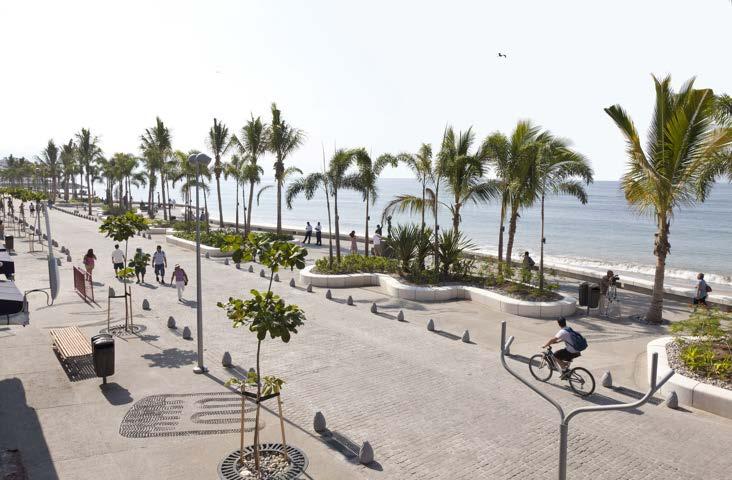

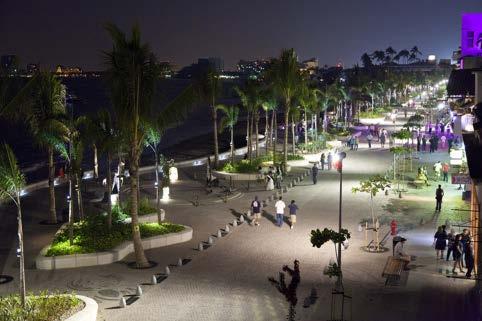

Al día de hoy, la afluencia de los usuarios, locales o extranjeros al Malecón, se ha incrementado en un 215%, y, lo más importante del caso es que las familias lo han adoptado como un lugar para estar con seguridad.
PLAZA MIGRANTE
Plaza Migrante: Actividades
Barrera vehiculares

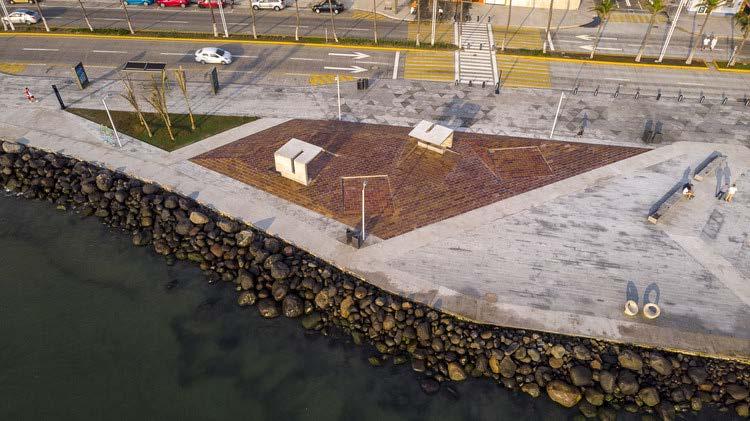

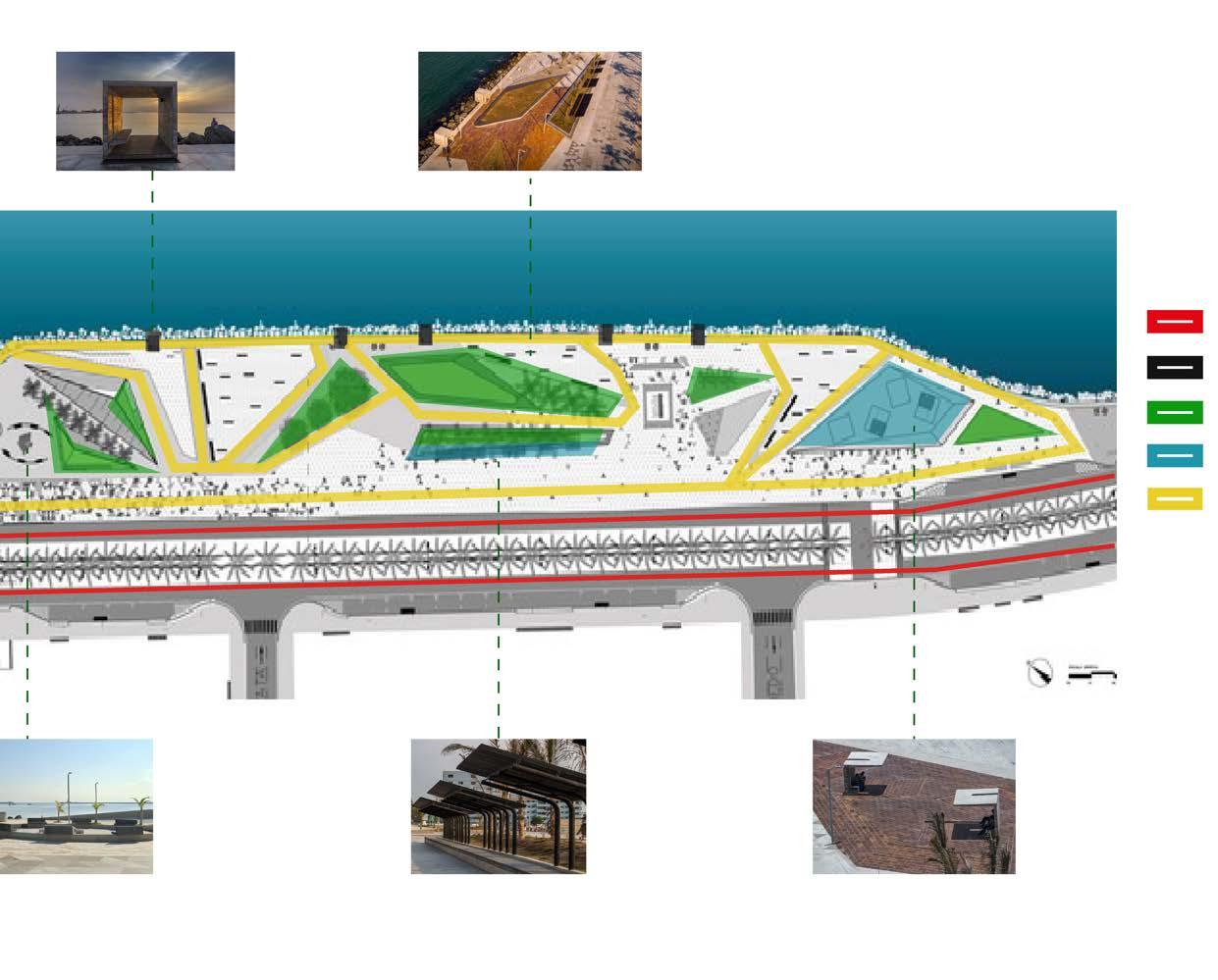

Miradores Área verde Zonas de descanso Zona de recorrido peatonal
Descripción: Plaza del Migrante

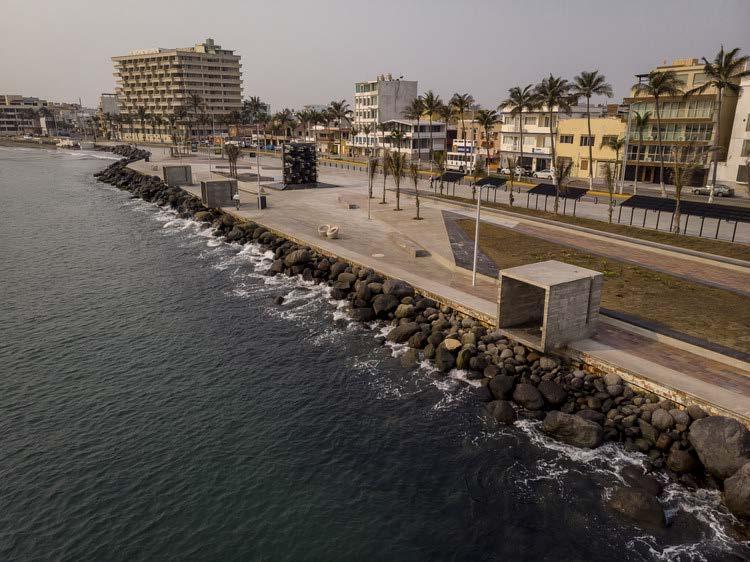

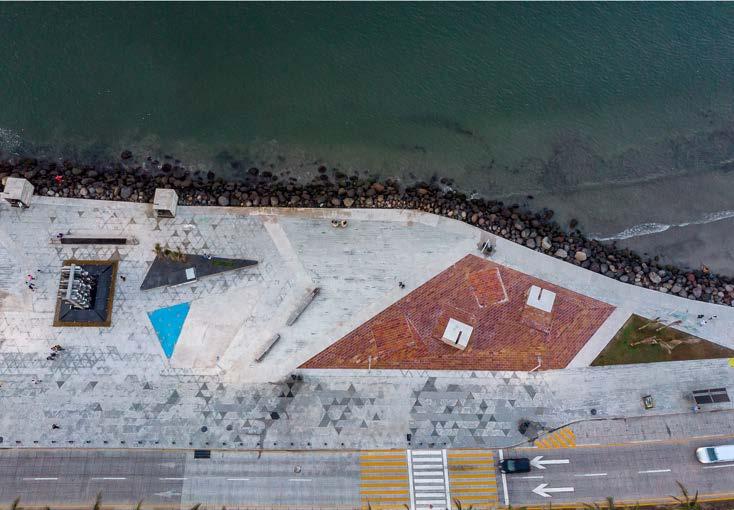

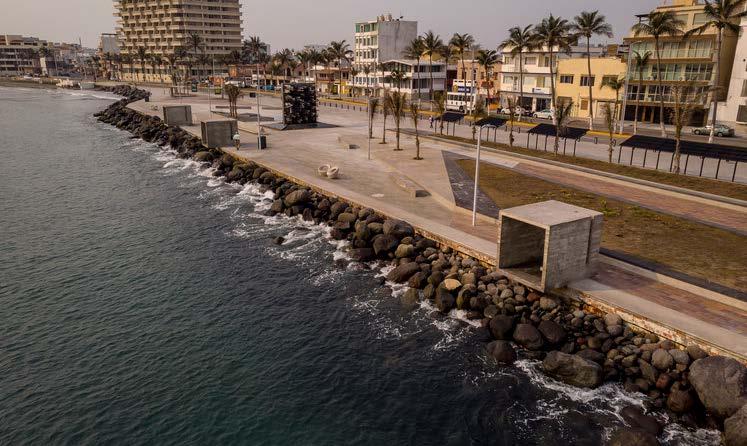

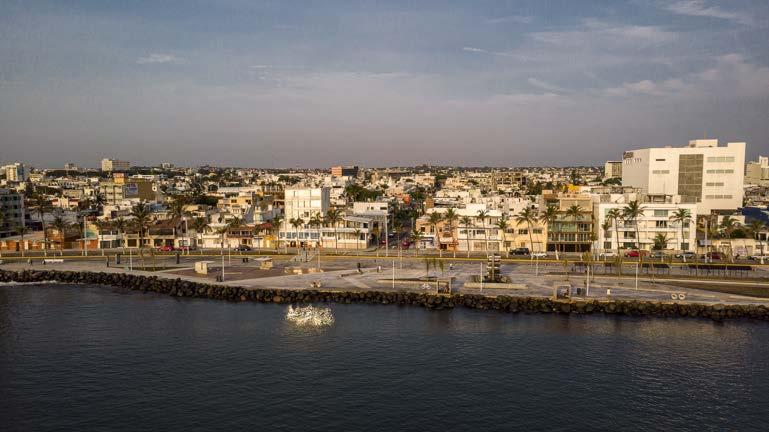

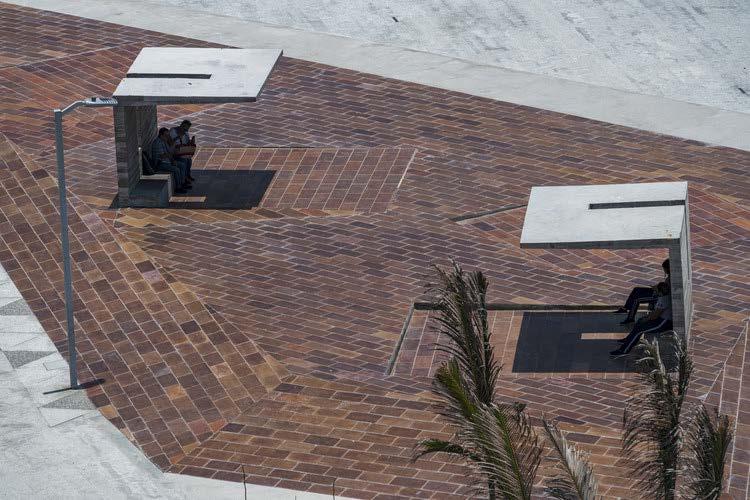

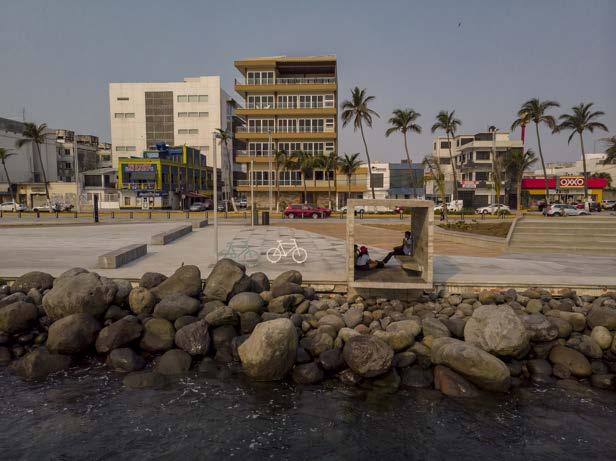

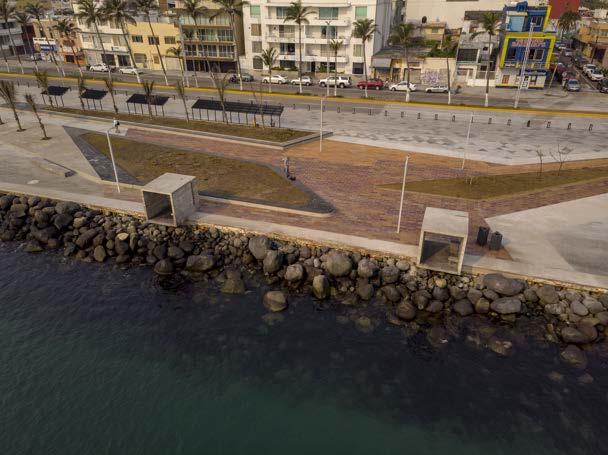

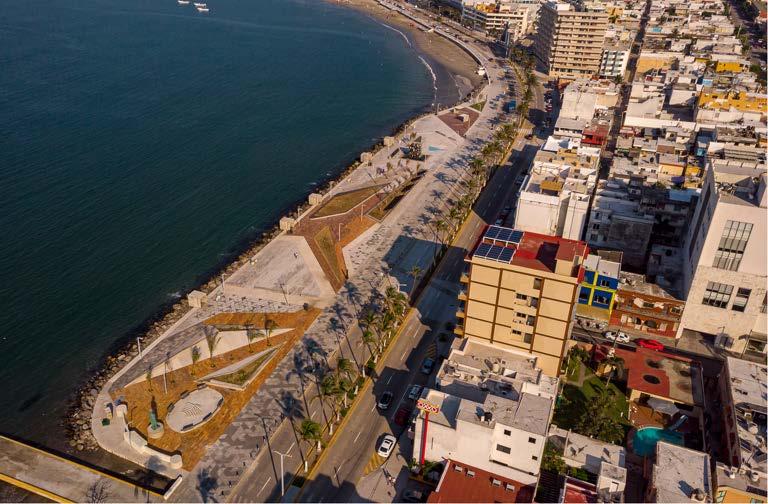

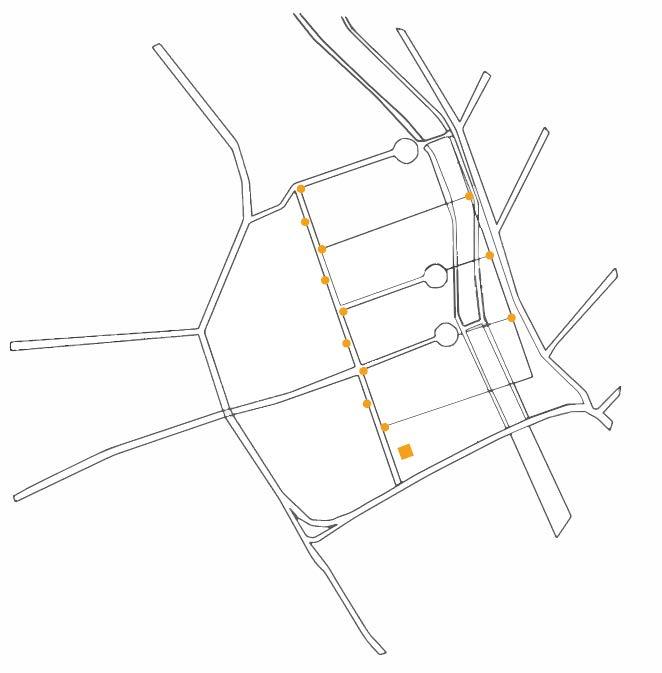

El estudio mexicano Taller DIEZ 05 ha desarrollado diferentes proyectos de uso público en la ciudad de Veracruz, entre éstos se cuenta la Plaza del Migrante Desarrollado en una Texturas Parque urbano y monumento conmemorativo en Veracruz recorrido del usuario a través de Vegetación Descanso Sombras Visuales
6300 m² Taller DIEZ 05 México
CONCEPTO

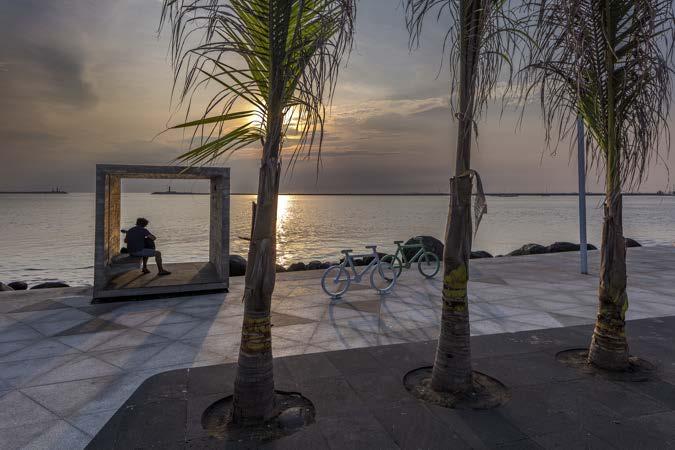

Es un espacio que se abre hacia el mar a lo largo de sus casi 200 metros lineales con vista directa al océano
IDEA MOVIMIENTO
El proyecto se apropia además de la idea de movimiento continuo del oleaje marítimo, por lo que su reco rrido no es lineal, sino de pausas y ritmos discontinuos.
TEORÍA DE BORDES
Eventos que suceden entre dos ambientes :
Océano
ÁREAS VERDES
un entorno natural en el sitio.
Se propusieron especies vegetales, considerando:
La plaza del migrante es un preámbulo, un vestíbulo que forma parte de un proyecto a gran escala de regeneración urbana.
Se pretende integrar este espacio abierto con el proyecto a futuro
VISUALES
Condiciones climáticas
térmico en los recorridos peatonales y de descanso.

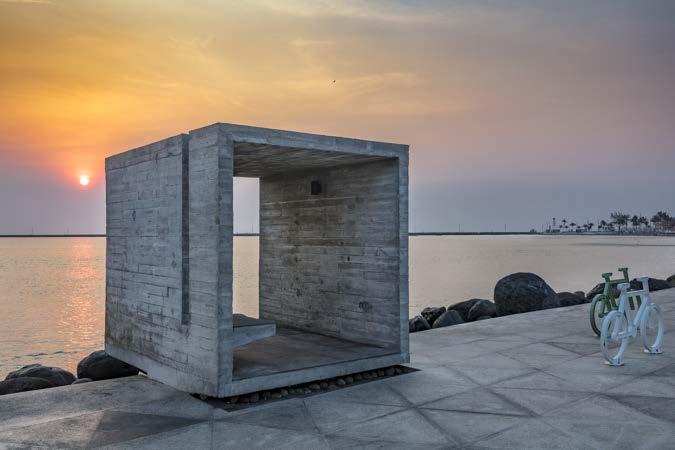

ELEMENTOS URBANOS
Elementos de concreto: ritmo
Islas de descanso en plazas
Grandes embarcaciones
Guarda esta imagen en tus favoritos

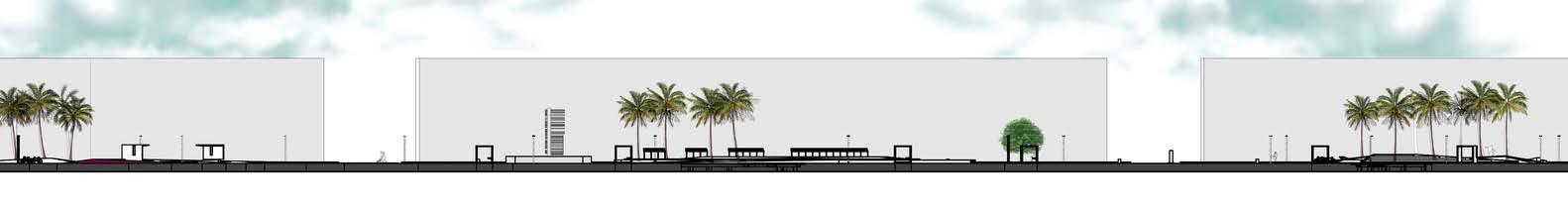

SECCIONES
GALERÍA
ESPACIO PÚBLICO :ALAMEDA / ÁREAS VERDES

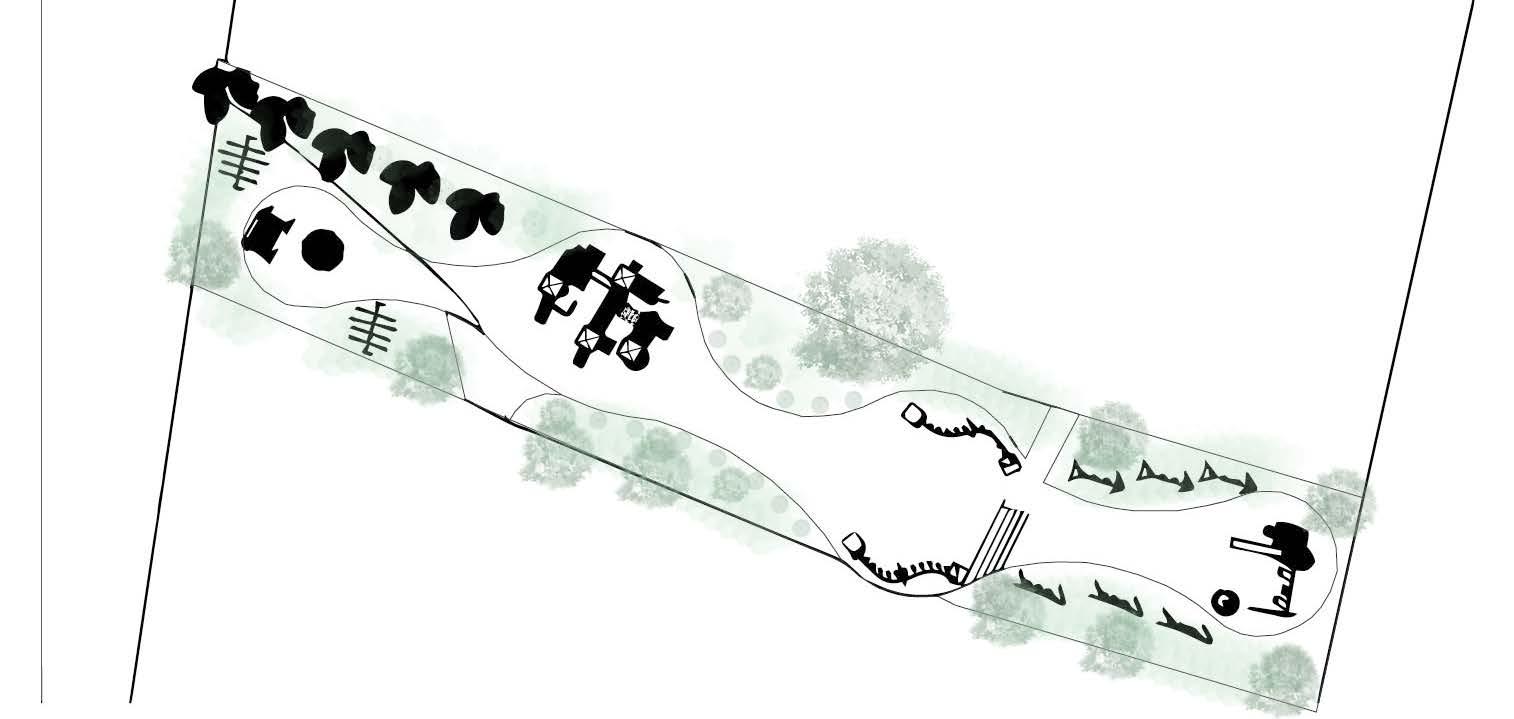

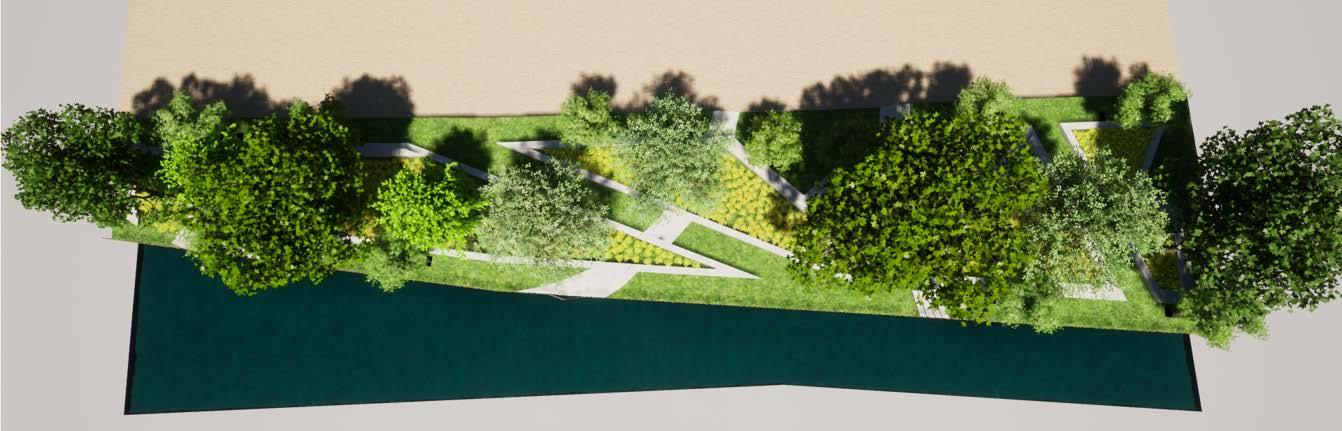

PLANO ALAMEDA
ALAMEDA
SECCIONES

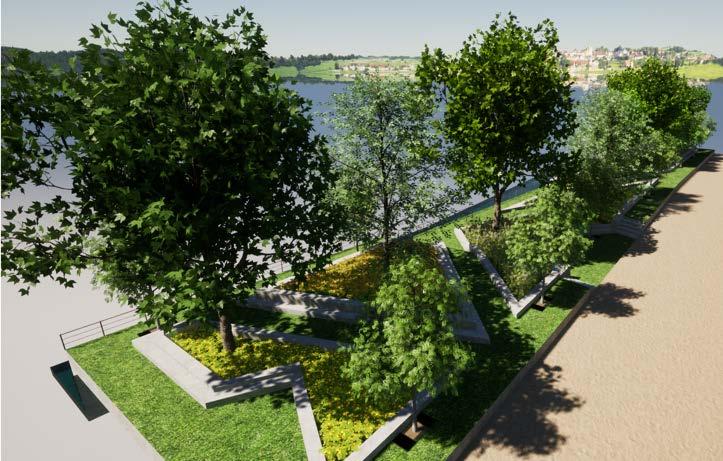

VISTAS 3D

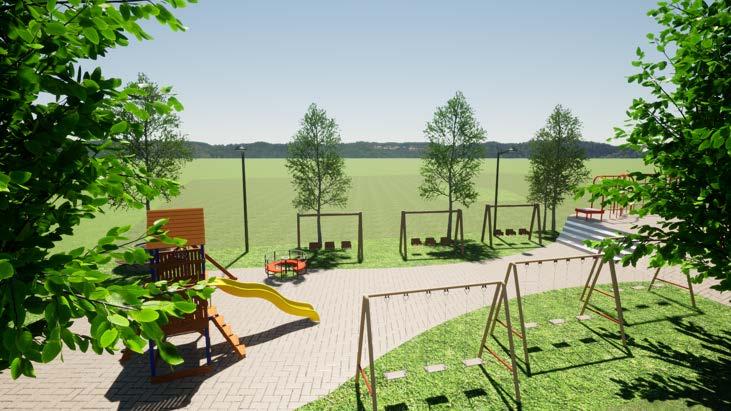

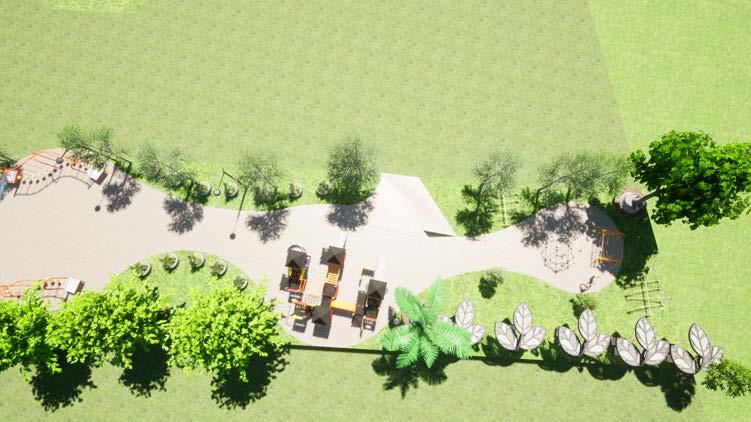

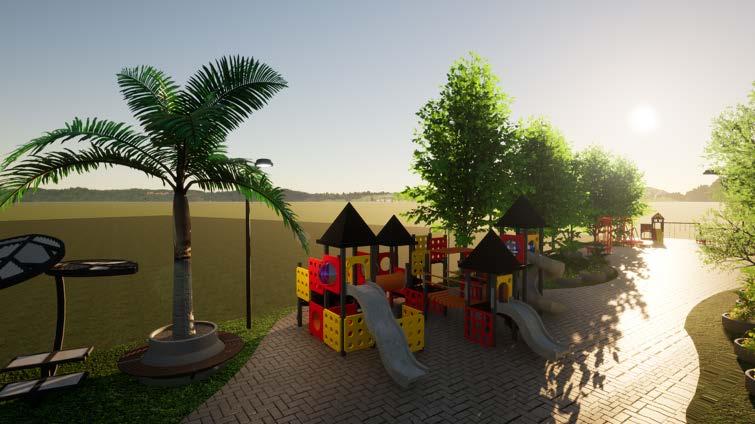

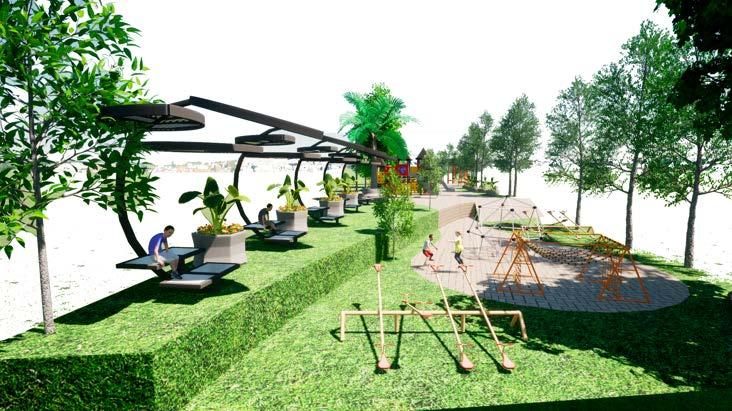

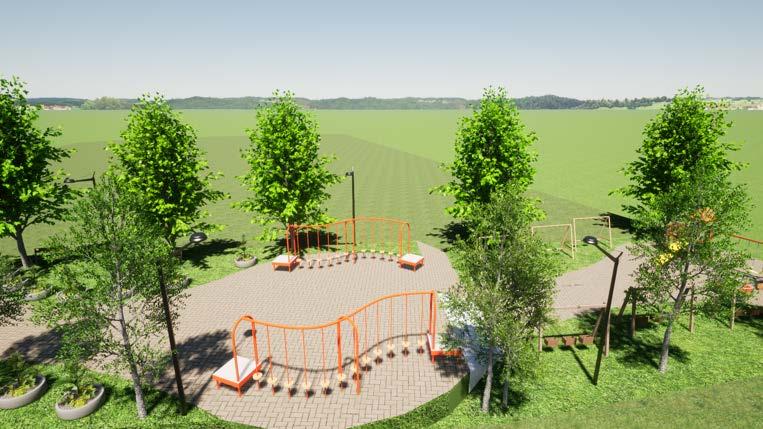

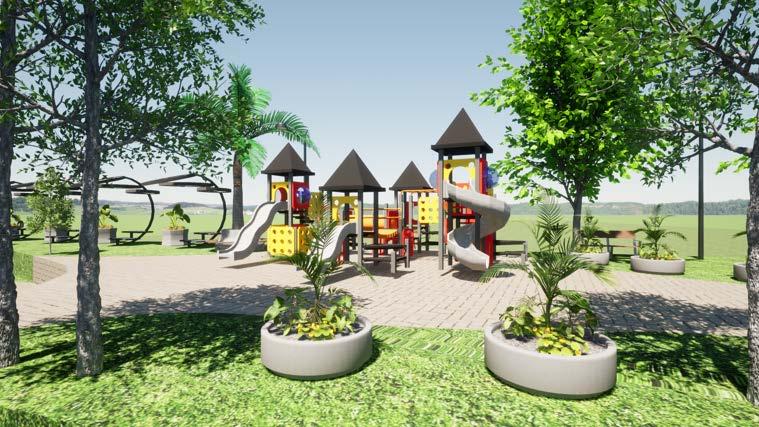

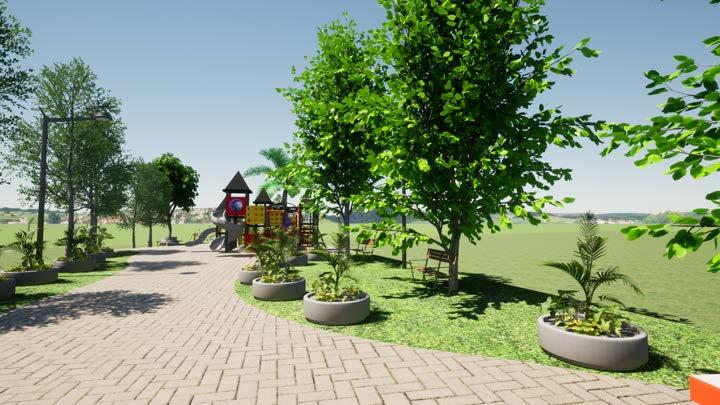

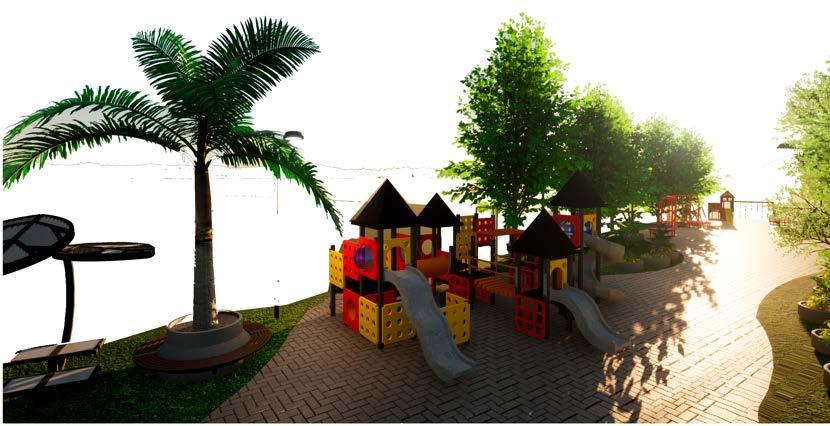

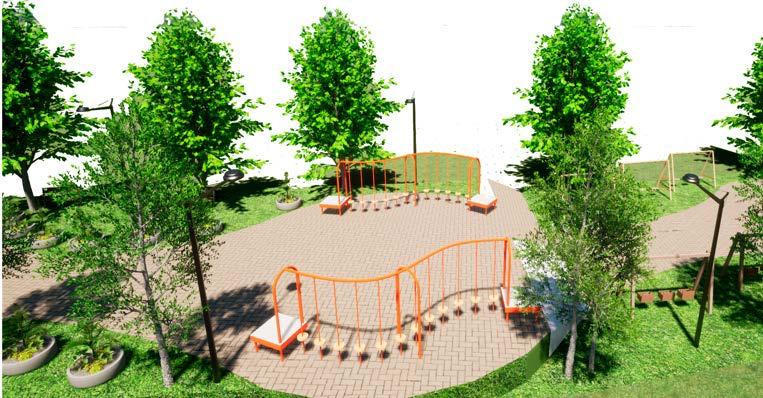

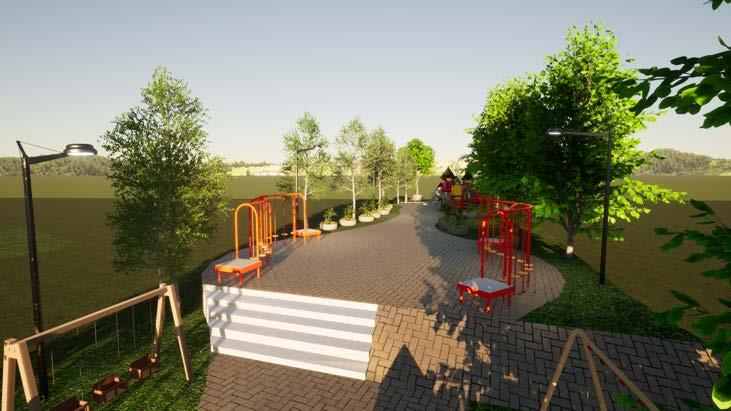

PARQUE INFANTIL
JUEGO EXTREMO
JUEGOS DINÁMICOS
PASIVA
PARQUE INFANTIL 01 02 03 04 05 DESCANSO RECREACIÓN
RECREACIÓN
ACTIVIDADES
ZONA DE DESCANSO JUEGOS EXTREMOS
JUEGOS DINÁMICOS RECREACIÓN PASIVA
FLORA

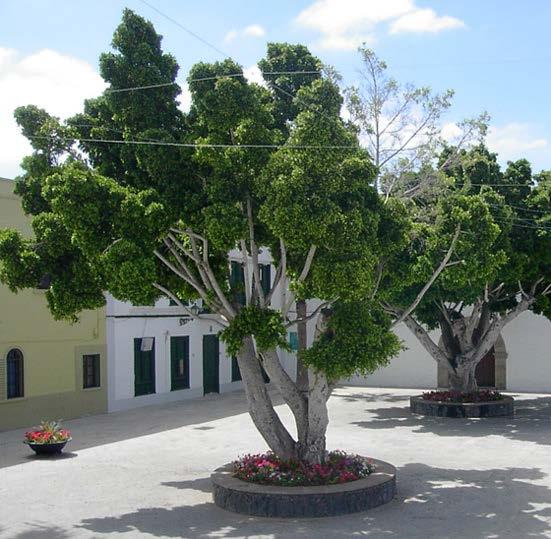

CEDRO PALMERA
CAUCHO
FICUS

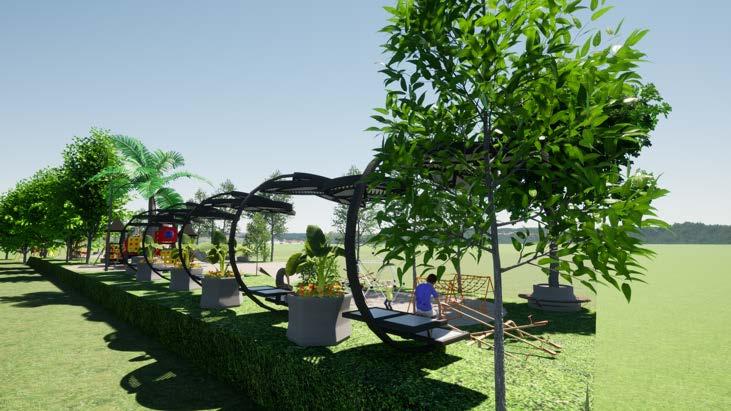

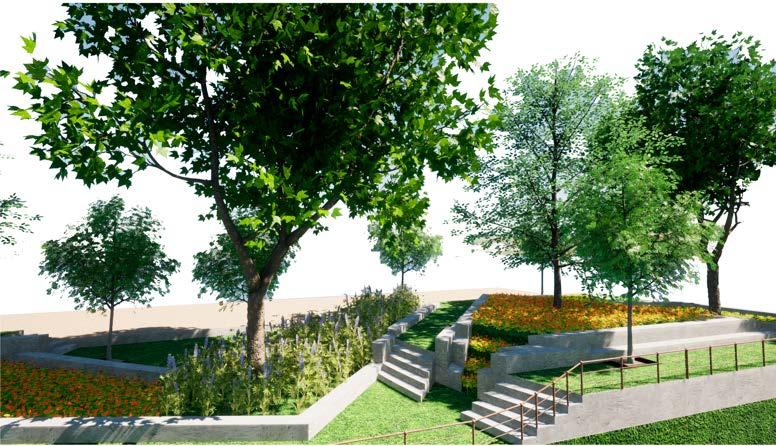

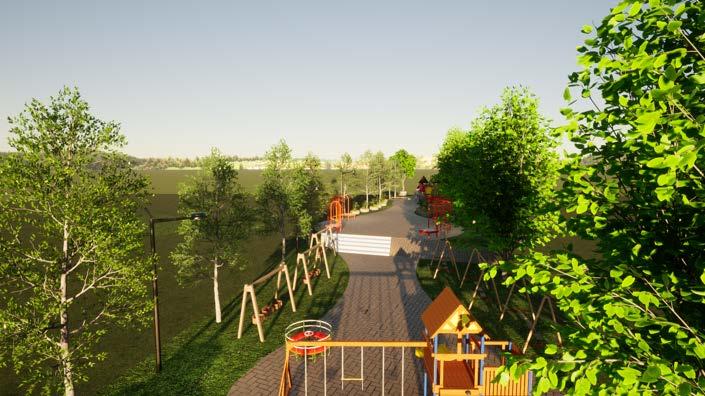

VISTAS 3D
VISTAS
3D

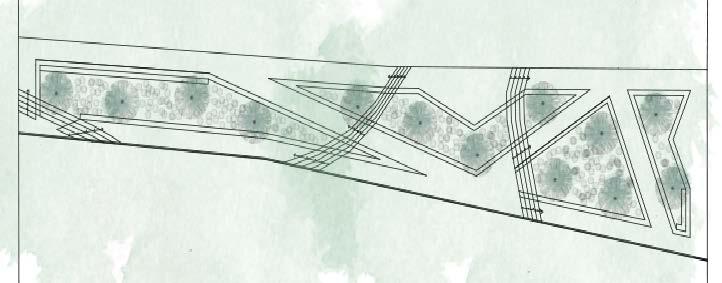

JARDINERÍA: PLANO
FLORA
BUGANVILLA FLOR DE SANGRE
MANÍ FORRAJERO
FICUS
CROTOS
CUCARDA
VISTAS
3D

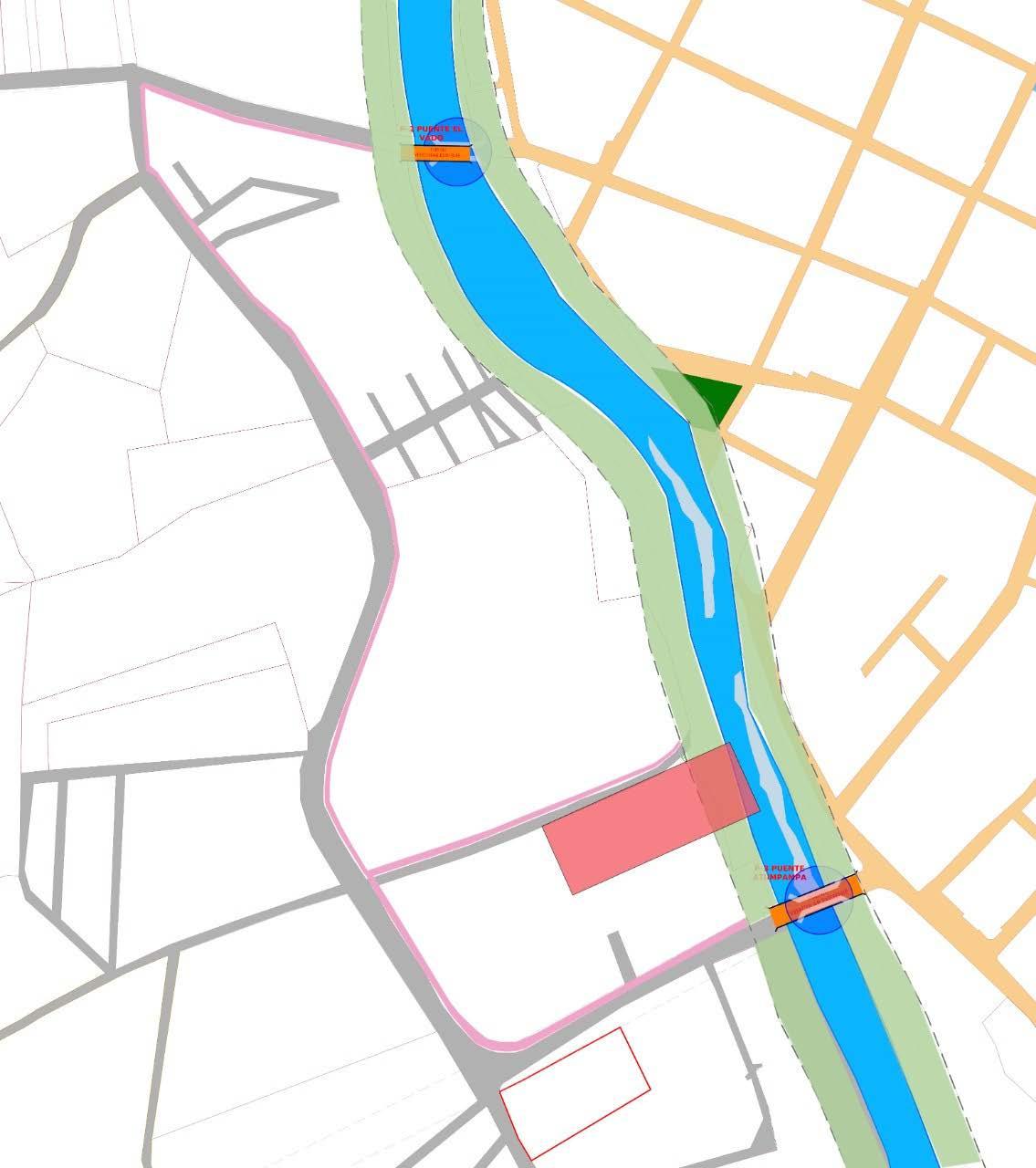

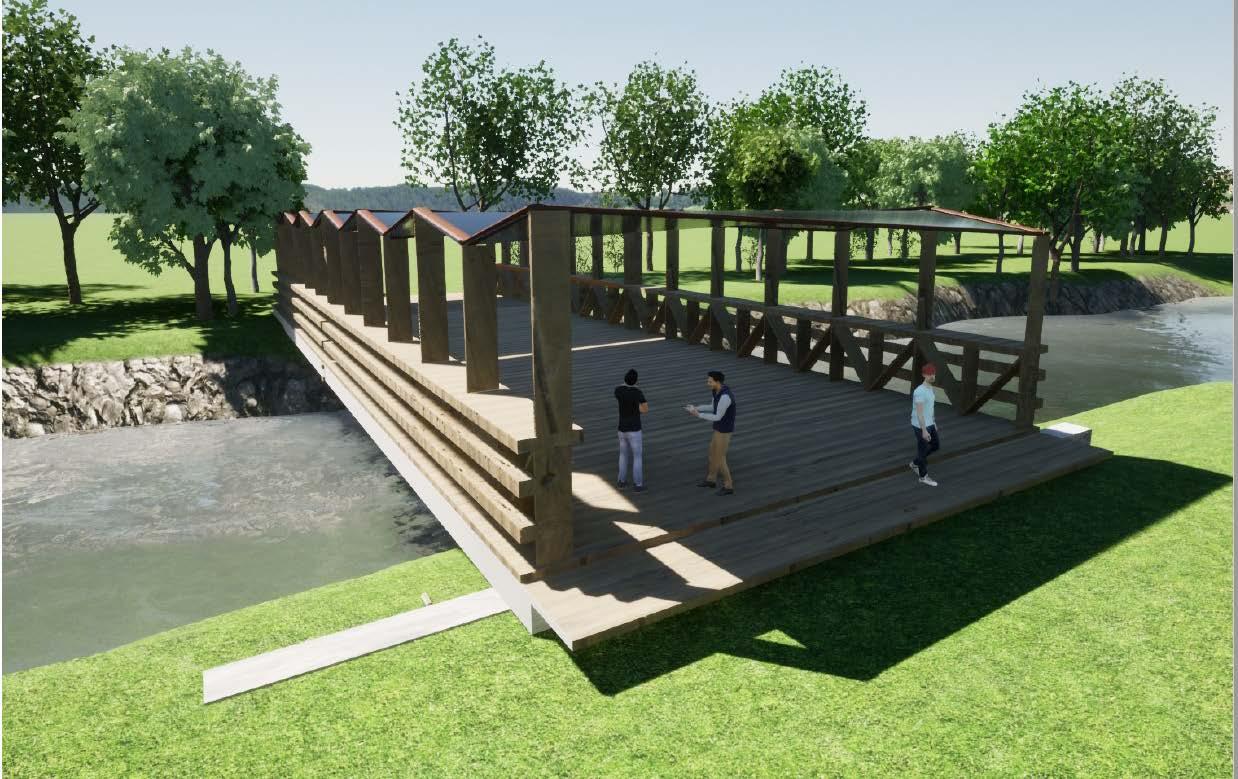

PUENTE PEATONAL
CUBIERTA LIGERA
CIMIENTO DE CONCRETO REFORZADO
ESTRUCTURA EN BAMBÚ
PASARELA EN MADERA D ELA ZONA 2 PUENTES PEATONALES DE 24 m Y 37m DE LARGO
VISTAS 3D

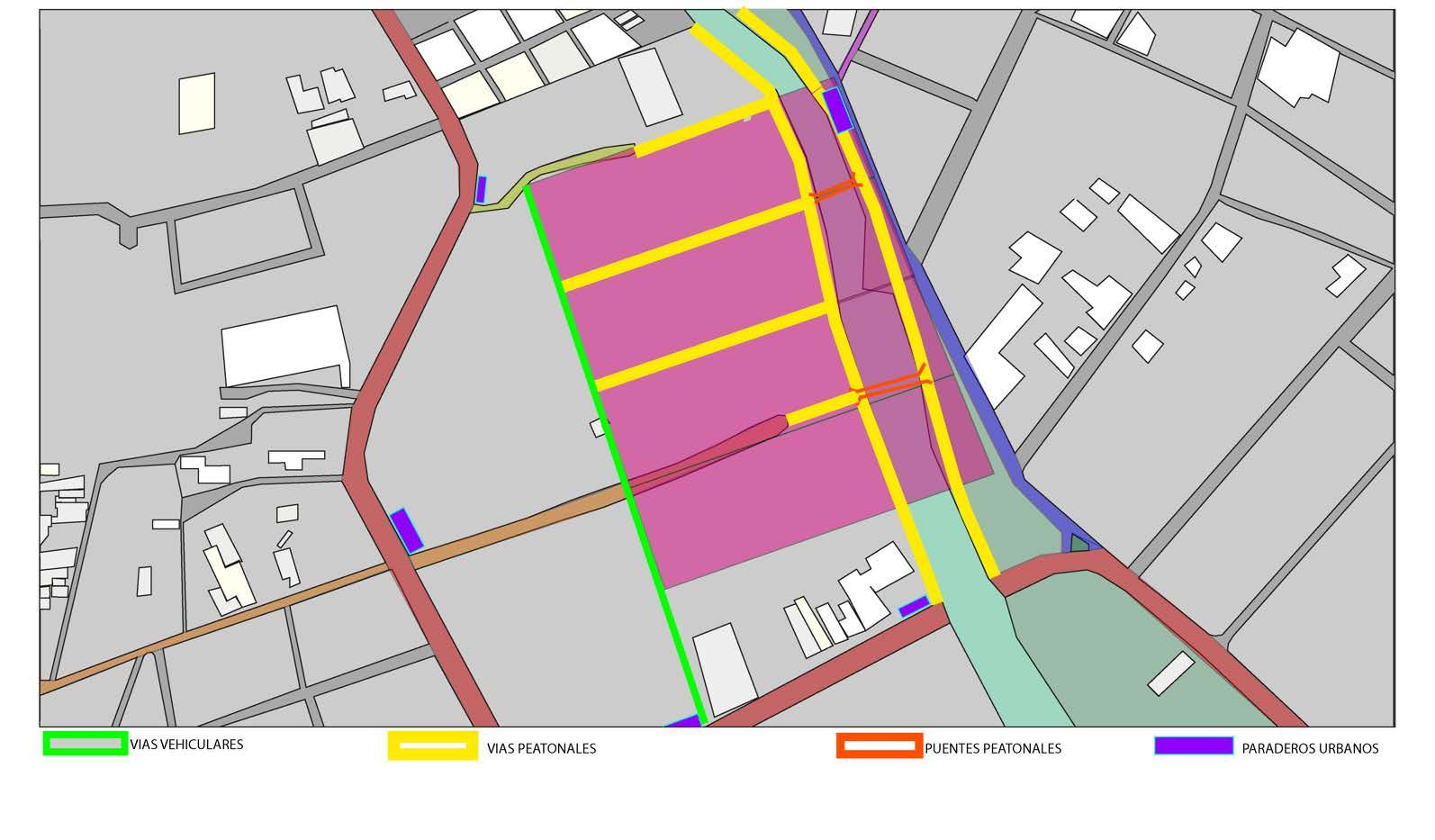

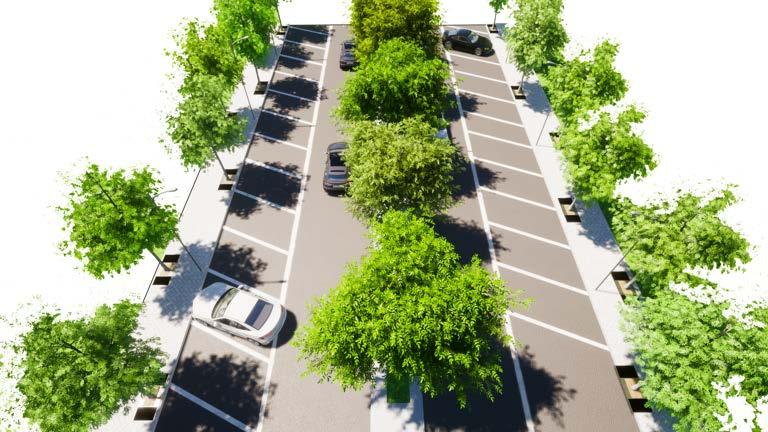

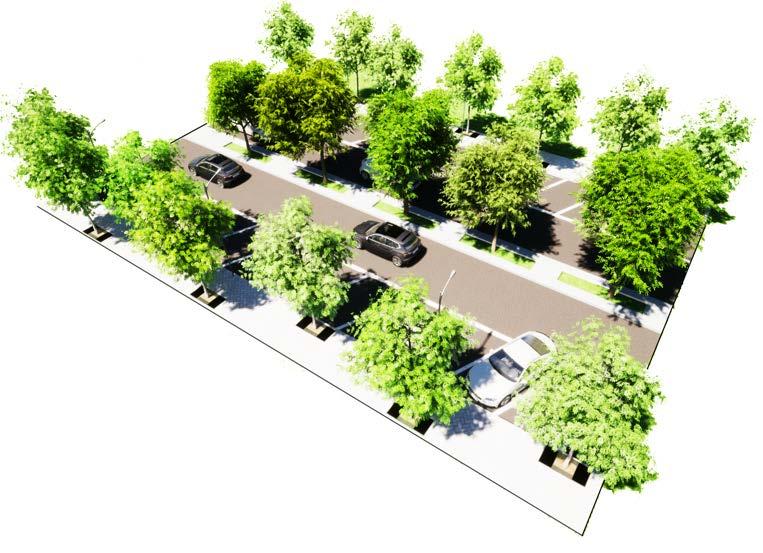

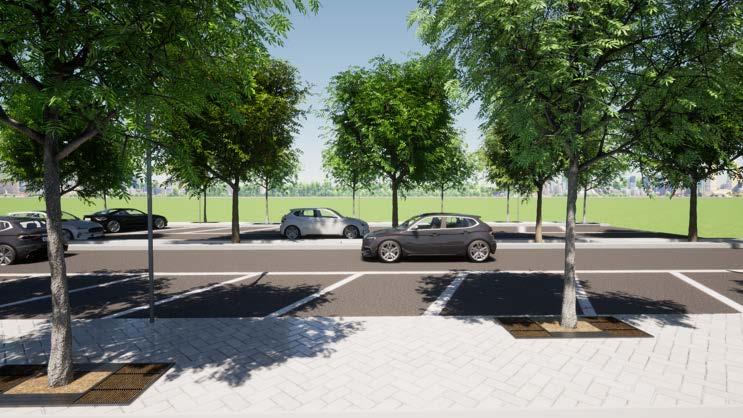

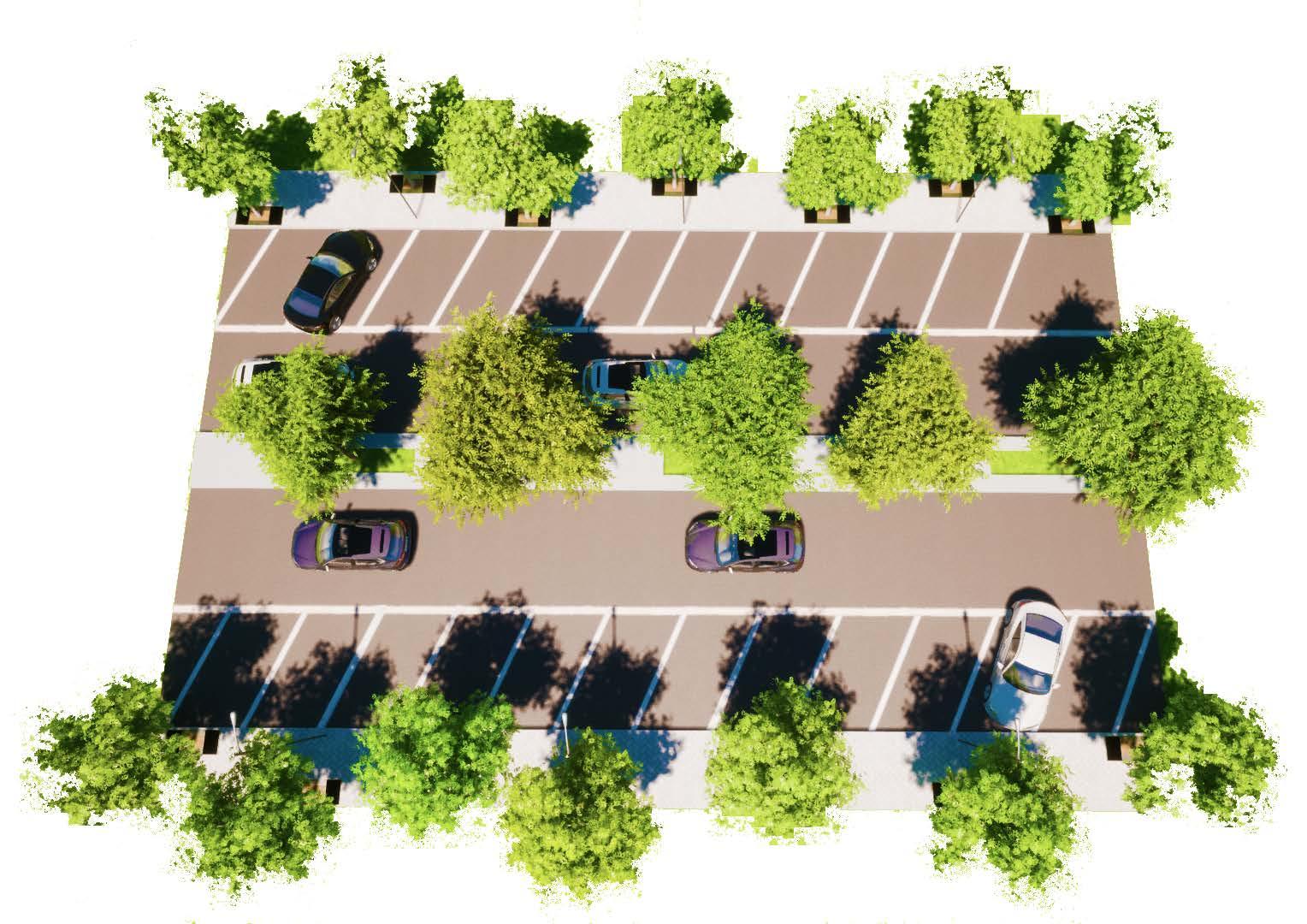

VÍAS DE ACCESO VEHICULARES

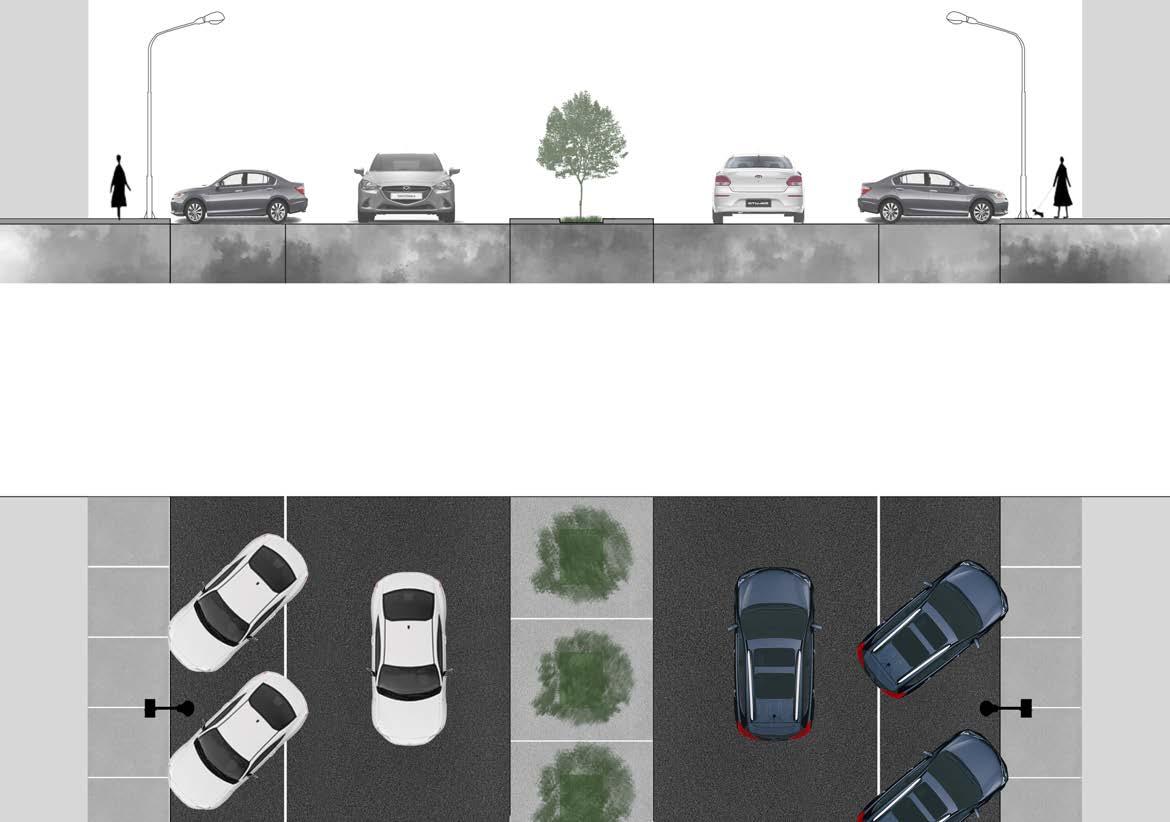

1.20 m4.00 m 4.00 m 4.00 m 4.00 m 3.00 m2.00 m 3.00 m 3.00 m 3.00 m 2.00 m

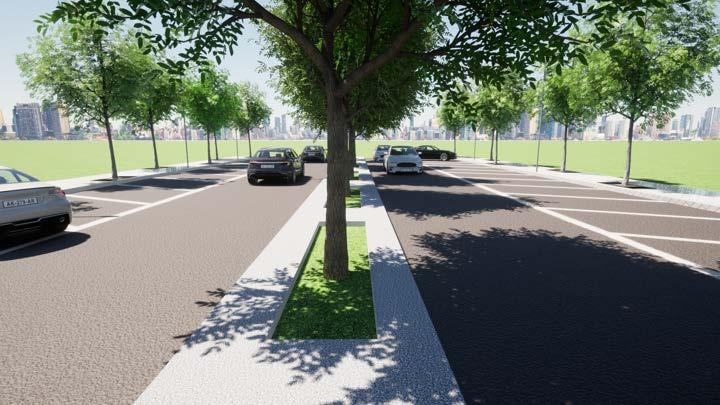

VISTAS
3D

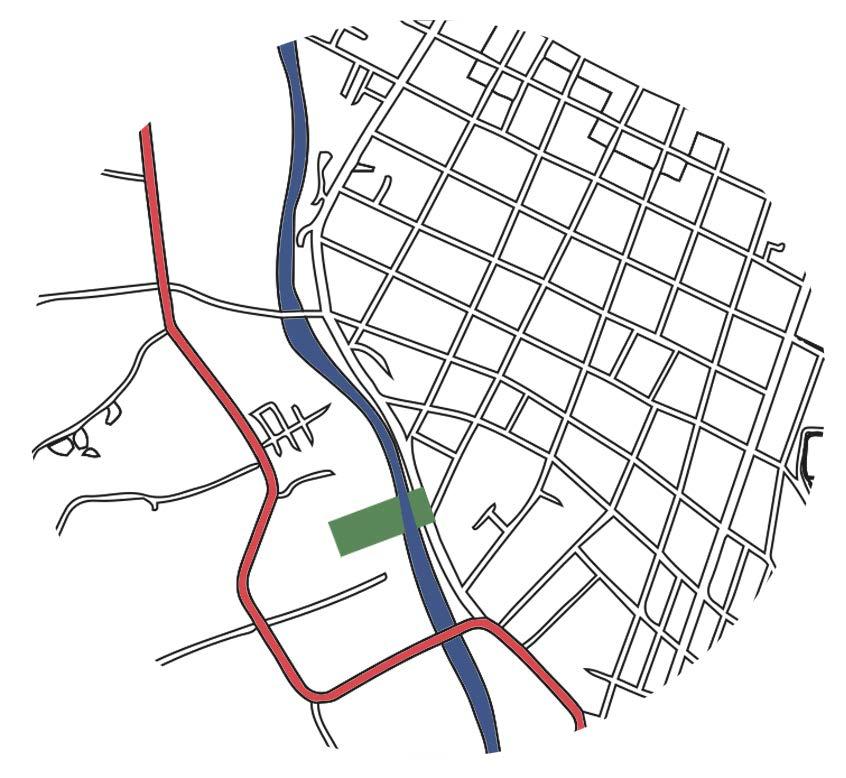

VÍAS DE ACCESO PEATONALES

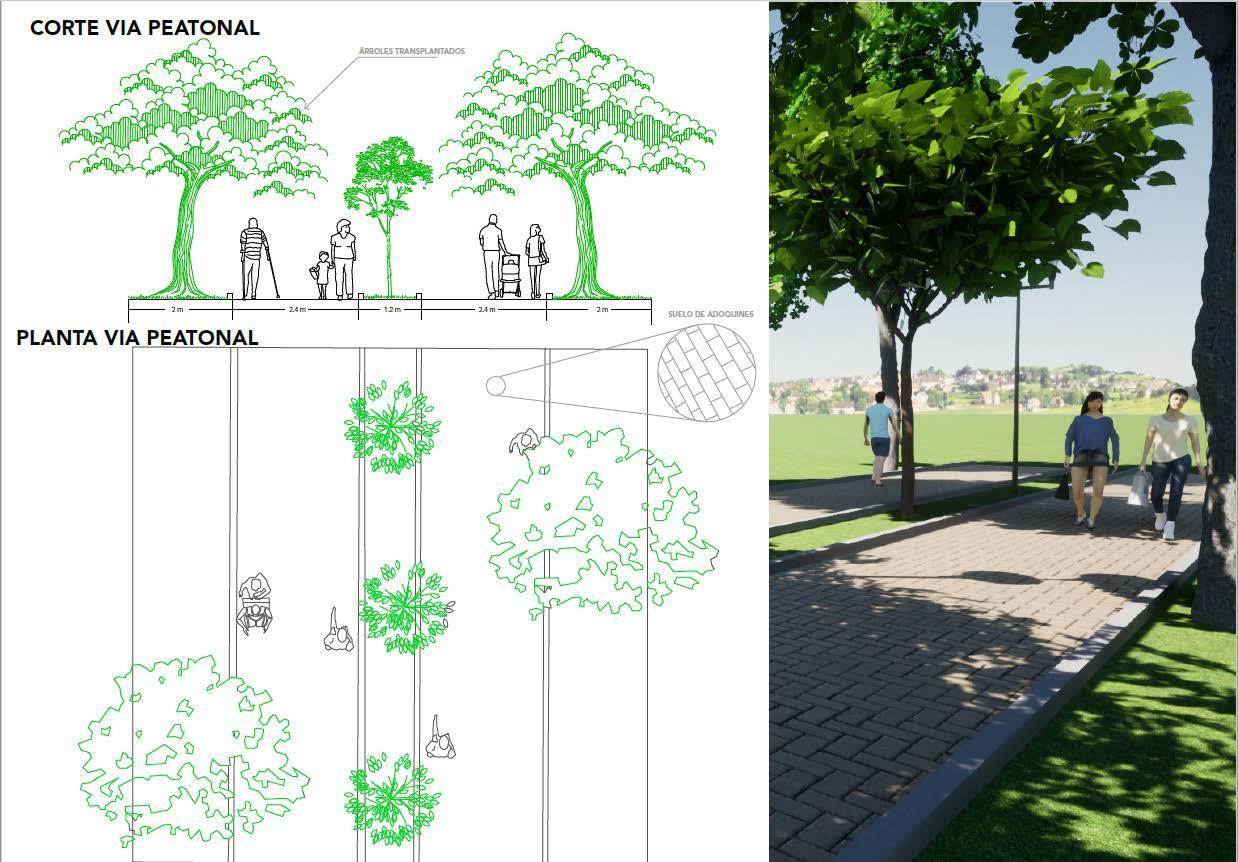

PLANTA / CORTE

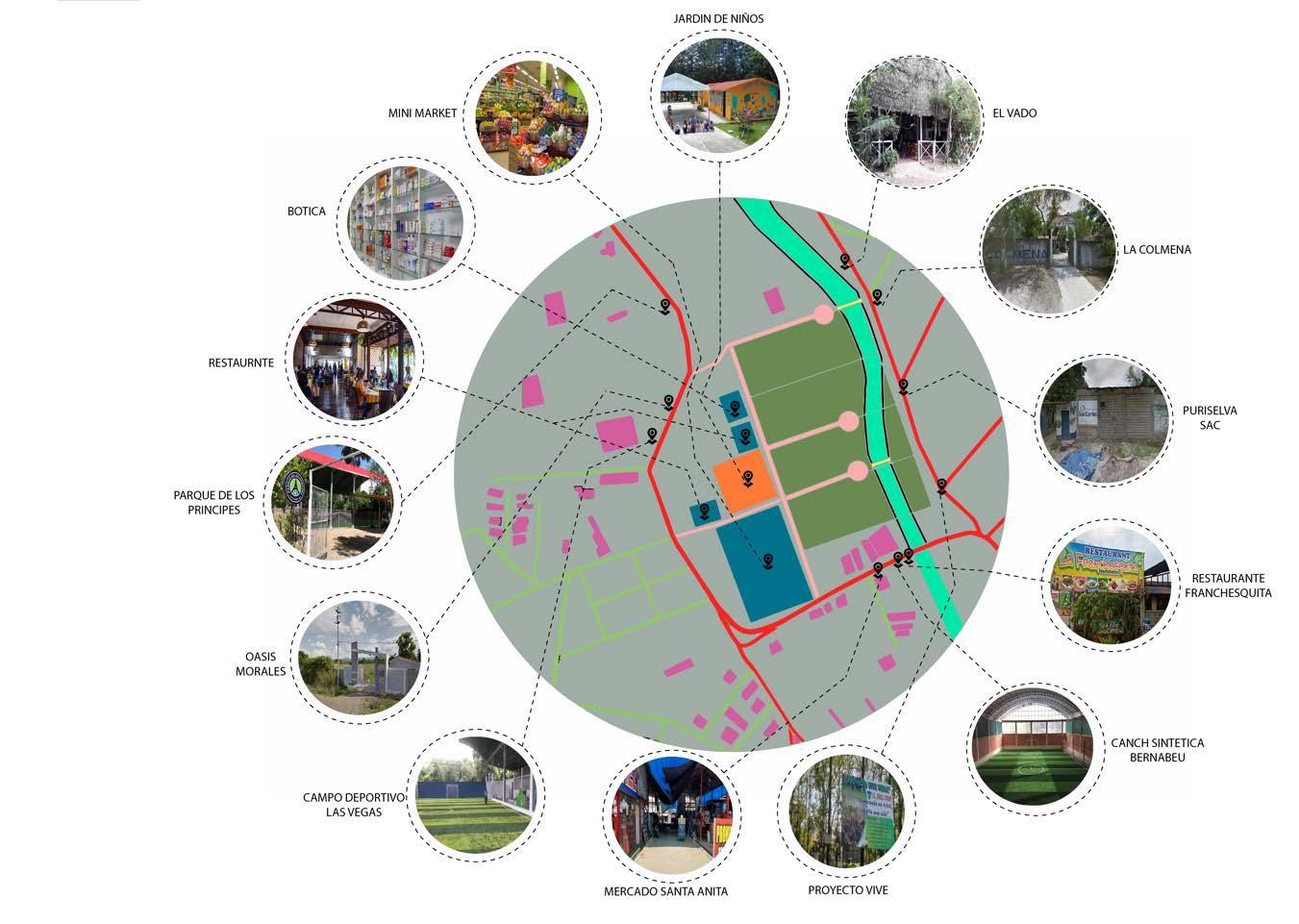

EQUIPAMIENTO URBANO

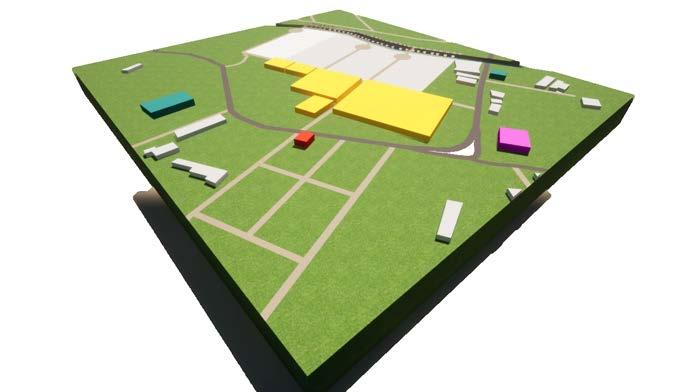

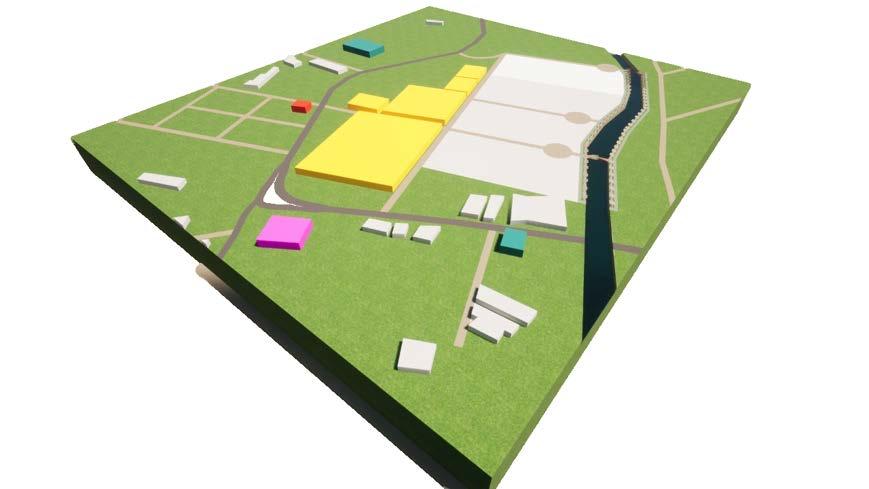

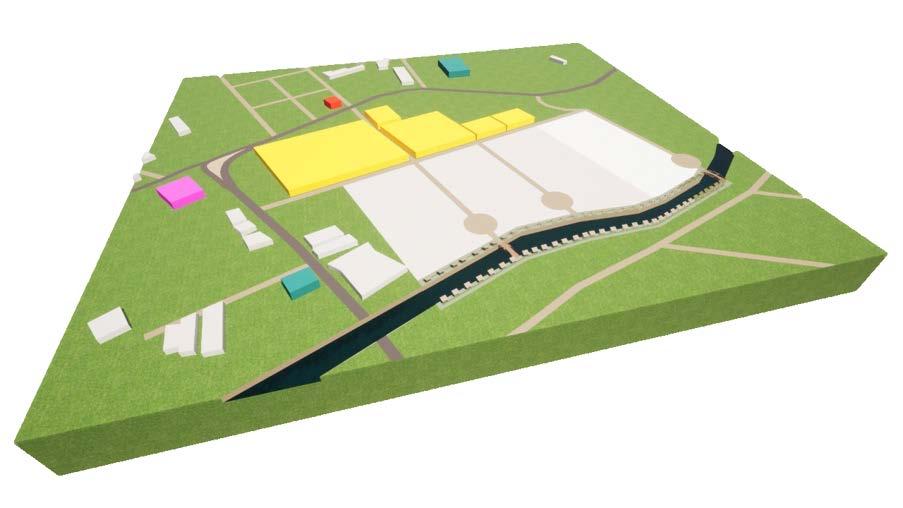

VOLUMETRÍA DEL ENTORNO URBANO
Propuestas comerciales
REDES DE DISTRIBUCIÓN
SERVICIO BÁSICO ( AGUA)

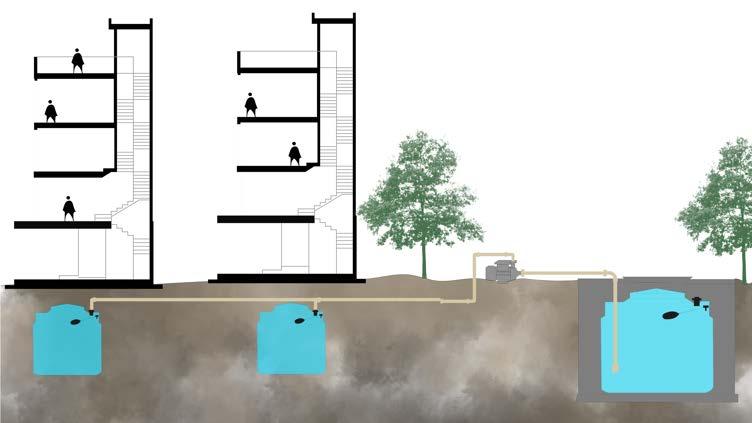

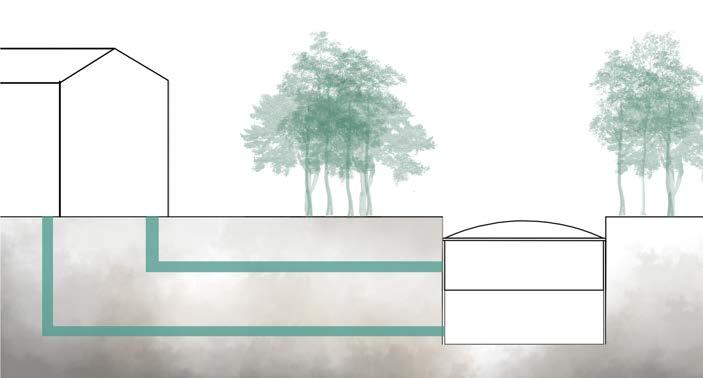

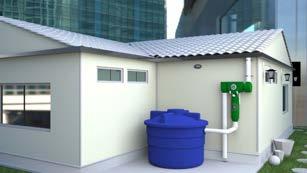

Se destinará dos siternas por cada edificio multifamiliar una de agua potable y otra de tanque de lluvia
TANQUE DE LLUVIAAGUA POTABLE
TANQUE DE LLUVIA
BOMBA
TANQUE DE LLUVIA
RED DE DISTRIBUCIÓN DE AGUA
Red de distribución
Caja
Lotes Vías de acceso
T (Abrazadera) 2”, 1/2” reducción PVC 01 02 03 04 CONEXIÓN RED DE DISTRIBUCIÓN

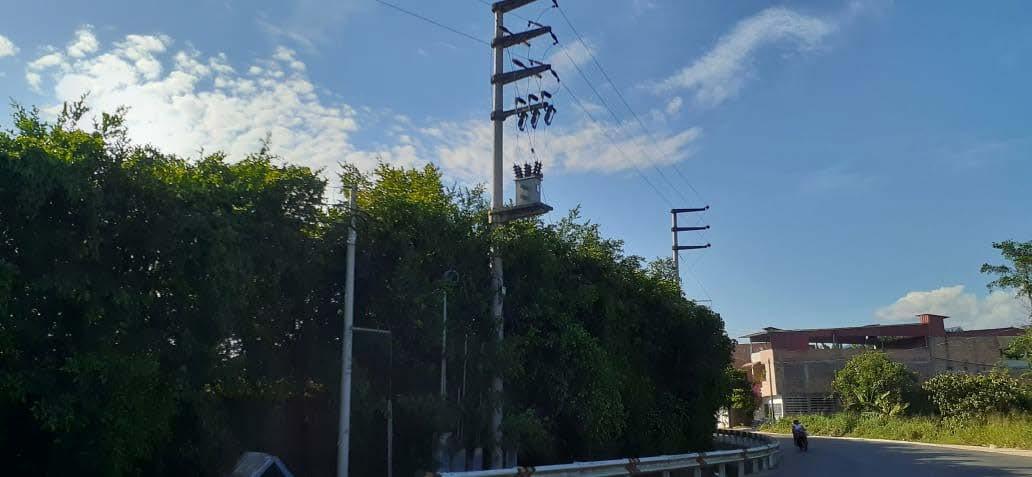

SERVICIO BÁSICO ( ELECTRICIDAD)
BIOGAS
BIOABONO

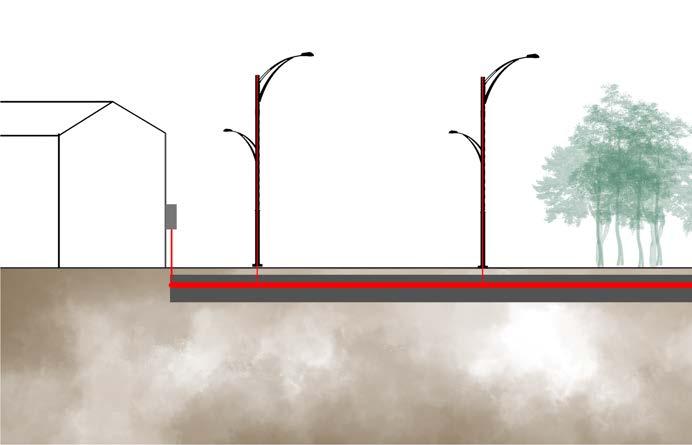

Cableado subterráneo
Aprovechamiento de las condiciones bioclimáticas para generar enegía renovable.
PANEL SOLAR
TERMOSOLARES

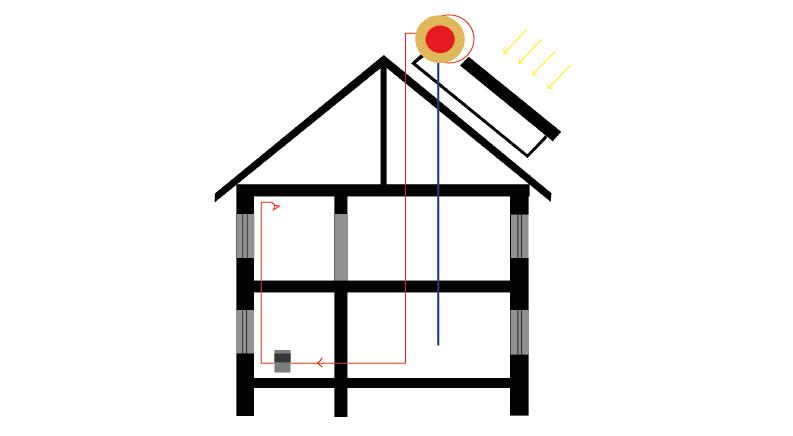

Implementación de termasolares
Agua Saniataria
Acumulador
Captador
Agua fríaSistema auxiliar
ELECTRICIDAD
LEYENDA
Tranformador Postes de luz Lotes
RED DE DISTRIBUCIÓN DE
SERVICIO BÁSICO ( DESAGUE)
PLANTA
BIODIGESTORA
TUBERIA
CONTAMINACIÓN
Tarapoto se encuentra en un nivel medio de Contaminación al medio ambiente con un 44.4 %
Contaminacion de residuos sólidos CONTAMINANCIÓN ÓRGANICA
Restos de comida cáscaras de frutas
yerbas
de animales
CONTAMINANCIÓN INORGÁNICA Metal Plástico Vidrio Papel Desechos de construcción
Pelo
Plumas
70% 30% Fuente: Elaboración propia
CONTAMINACIÓN DEL RÍO CUMBAZA
CONTAMINACIÓN DEL RÍO

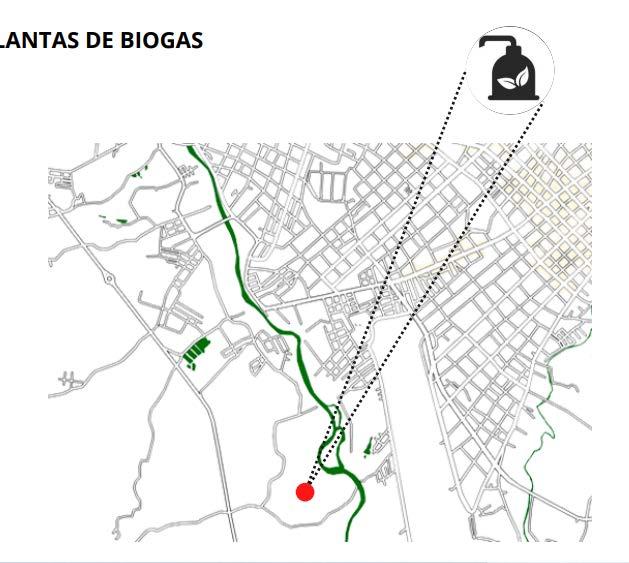

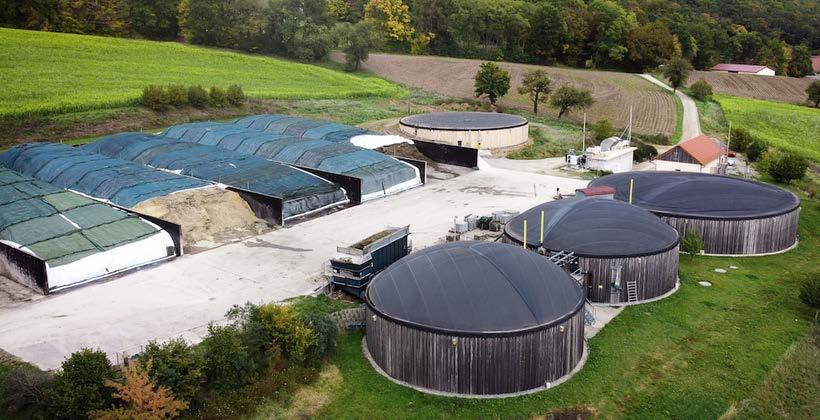

BIODIGESTORES INDUSTRIALES - PLANTAS DE BIOGAS
Flujo continuo: Son cargados y vaciados frecuentemente, y posteriormente son rellenados con nuevo material. Se utilizan principalmente en el tratamiento de aguas negras.
VENTAJAS
-El combustible obtenido(biogas) es renovable y sustentable.
-Reducción en la emisión de gases que causan el efecto invernadero.

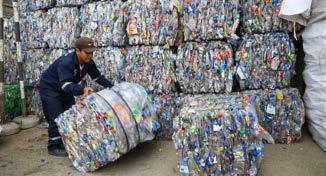

RESIDUOS SÓLIDOS

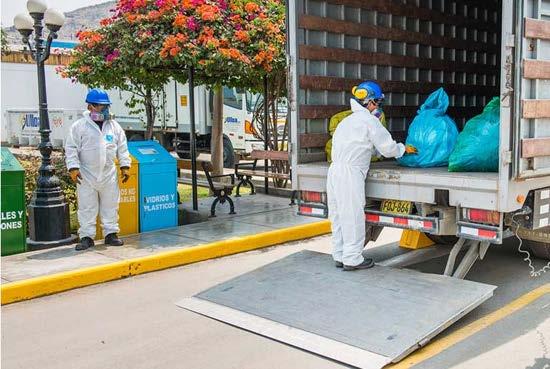

RECOLECCIÓN DE RESIDUOS SÓLIDOS
PROBLEMÁTICAS
No existe el asesoramiento técnico especializado para las autoridades municipales acerca del Manejo De Residuos Sólidos Comerciales
Poco o nulo trabajo de Concientización en los usuarios y población.
PROPUESTAS
Interactuar de manera permanente en la vigilancia y el correcto desempeño en la prestación del servicio de limpieza pública.
Gobernantes locales no consideran prioritario el problema generado.
Brindar capacitación al personal de Limpieza de Pública en aspectos técnico-operativos que permita una visión integral del manejo de los residuos sólidos Incorporar en la División de Limpieza Pública un profesional especialista en ingeniería Sanitaria y/o ambiental, encargado de conducir y adoptar las medidas más convenientes para el mejoramiento del servicio
Apatía y carencia de decisión política para afrontar el problema.
DÍAS DE RECOLECCIÓN
DÍAS DE RECOLECCIÓN

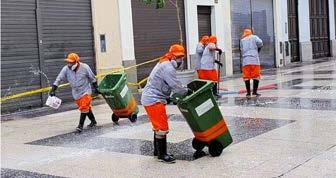

La recolección de montículos de poda y jardín se lleva a cabo de lunes a sábados de 9 a 16; para facilitar la tarea se solicita a los vecinos que depositen los restos de la misma frente a sus viviendas.
La recolección nocturna de residuos se realiza de domingos a viernes a partir de las 20, por lo que se ruega a los vecinos sacar los residuos debidamente embolsados desde las 19.
PROPUESTAS
CONTAMINACIÓN DE RESIDUOS SÓLIDOS
Implementación de jardines en las viviendas y el uso de compostaje doméstico.

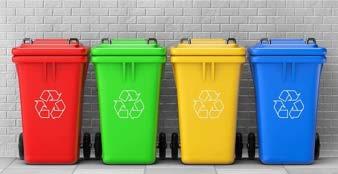

Implementación de botes de reciclaje en las áreas públicas y privadas

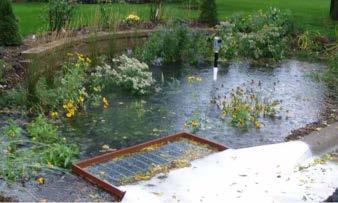

Implementación de jardines de lluvias
Captación de agua de lluvia para su reutilización.
Promover la formalización de los segregadores y recicladores y otros actores que participan en el manejo de los residuos sólidos.
Impulsar medidas para mejorar la recaudación de los arbitrios de limpieza y la sostenibilidad de residuos sólidos municipales

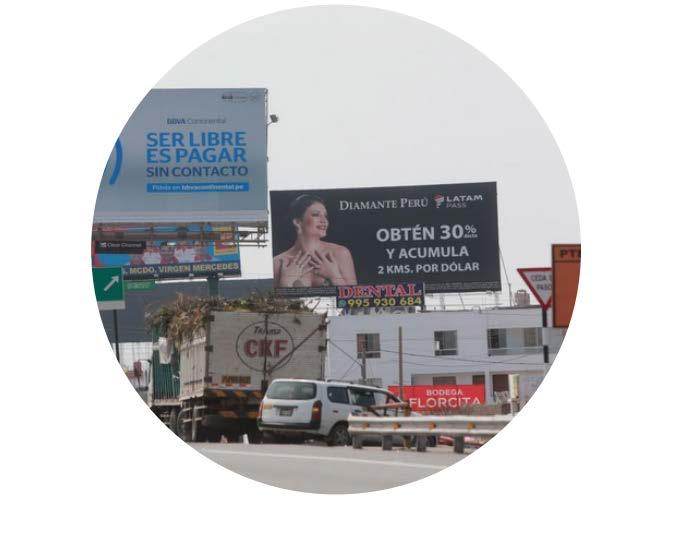

CONTAMINACIÓN VISUAL

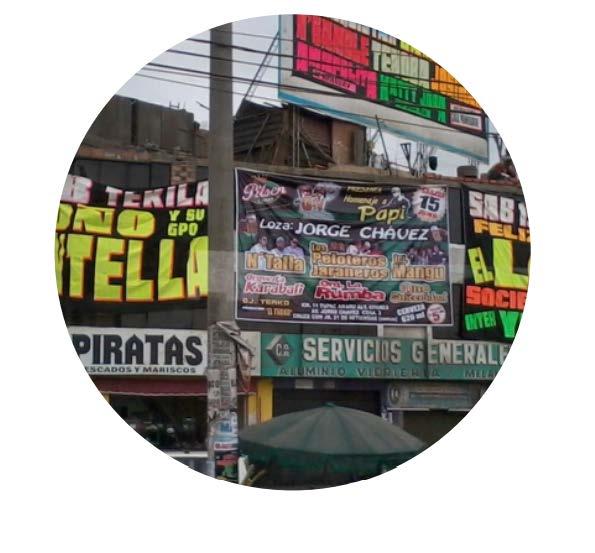

CONTAMINACIÓN VISUAL
Reducir la cantidad
Reducir la cantidad
Mejorar las normas y leyes urbanísticas para favorecer
Omitir y eliminar cualquier someta la reglamentación.
