Tuloilmaventtiilien Velco VT ja VLK virtaustekniset suoritusarvot
Tilaaja Suomen Terveysilma Oy
Peter Schlauf Konalantie 47 F 00390 Helsinki peter.schlauf@terveysilma.fi
Tilausviite Peter Schlauf, 26.6.2018
Yhteyshenkilö Eurofins Expert Services Oy Mikko Nyman Kemistintie 3 02150 Espoo puh 020 722 4905 mikko.nyman@vtt.fi
Toimeksianto Velco ja VLK tuloilmaventtilien virtausteknisten suoritusarvojen määrittäminen
Näytteen tiedot Tilaajan toimittamat Velco VT ja VLK tuloilmaventtiilit. Tuotteiden kuvaus on liitteessä 1.
Näytteitä vastaanotettiin 26.6, 3.7 ja 6 9.2018. Mittaukset tehtiin 6-14.9.2018.
Menetelmät Tuloilmaventtiilin virtaustekniset suoritusarvomittaukset tehtiin standardin SFSEN 13141-1:2004 /1/ mukaan. Tuloilmaventtiili asennettiin testauskammioon, jonka leveys on 1100 mm, korkeus 715 mm ja syvyys 505 mm.
Mittauksissa määritettiin tuloilmaventtiilin läpi kulkeva ilmavirta testauskammion ja ympäröivän ilman välisen staattisen paine-eron funktiona. Tuloilmaventtiilin läpi kulkeva ilmavirta määritettiin siten, että mitatusta kokonaisilmavirrasta vähennettiin testauskammion vuotoilmavirta. Testauskammion tiiviys mitattiin siten, että tuloilmaventtiilin virtausaukko oli suljettu ilmatiiviisti. Mittausten aikana testauskammio oli alipaineinen ympäröivään ilmaan nähden. Mittaustapaukset on esitetty liitteessä 1.
Ilmavirrat mitattiin standardien ISO 5167-1:2003 ja ISO 5167-2:2003 /2/ mukaan nurkkaulosotoin varustetuilla mittauslaipoilla.
FINAS-akkreditointipalvelu on akkreditoinut laboratoriomme (T001) tekemään standardien ISO 5167-1:2003 ja ISO 5167-2:2003 /2/ mukaiset mittaukset. Muut tässä testausselosteessa mainitut mittaukset ja testit eivät kuulu akkreditoinnin piiriin.
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tulokset
VT-80 mittaustulokset on esitetty liitteessä 2.
VT-100 mittaustulokset on esitetty liitteessä 3
VT-125 mittaustulokset on esitetty liitteessä 4
VT-160 mittaustulokset on esitetty liitteessä 5
VLK-1 mittaustulokset on esitetty liitteessä 6
VLK-2 mittaustulokset on esitetty liitteessä 7
VLK-3 mittaustulokset on esitetty liitteessä 8
Mittaustulokset pätevät vain mitatulle näytteille.
Käytetyt mittalaitteet on esitetty liitteessä 9
Viitteet
/1/ SFS-EN 13141-1:2004. Ventilation for buildings. Performance testing of components/products for residential ventilation. Part 1: Externally and internally mounted air transfer devices
/2/ ISO 5167-1:2003. Measurement of fluid flow by means of pressure differential devices inserted in circular cross-section conduits running full. Part 1: General principles and requirements.
ISO 5167-2:2003. Measurement of fluid flow by means of pressure differential devices inserted in circular cross-section conduits running full. Part 2: Orifice plates.
Espoo, 26.9.2018
Pekka Kettunen
Asiantuntija
Liitteet 9
Jakelu Tilaaja, alkuperäinen, sähköisesti hyväksytty
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Näytteen kuvaus (valmistajan antamien tietojen mukaan)
Velco VT-80/100/125/160 venttiili ja VS-80/100/125/160 suodatin

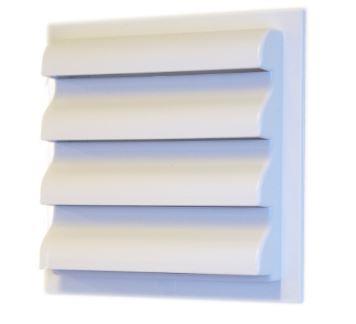

YG-80 ulkoritilä
TS-100/125/160 tuulensuoja

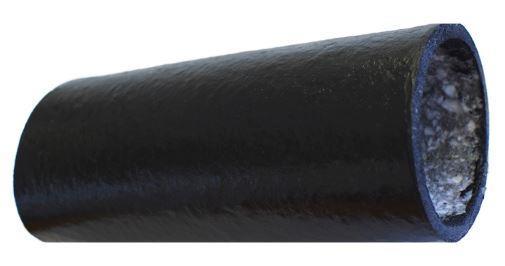

ÄV-123/158 Äänenvaimennin
LIITE 1 1 (2)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Eurofins Expert Services Oy, Y-tunnus 2297513-2
RE-79/97/105/120 Lisävaimennin
Suoritetut mittaukset:
Ø80
VT-80
VT-80 + VS-80
VT-80 + VS-80 + RE-79
VT-80 + VS-80 + RE-79 + YG-80
Ø100
VT-100
VT-100 + VS-100
VT-100 + VS-100 + RE-97
VT-100 + VS-100 + RE-97 + YG-100
Ø125
VT-125
VT-125 + VS-125
VT-125 + VS-125 + RE-120
VT-125 + VS-125 + RE-120 + TS-125
Ø160
VT-160
VT-160 + VS-160
VT-160 + VS-160 + ÄV-123 + RE-120
VT-160 + VS-160 + ÄV-123 + RE-120 + TS-160
VLK-1
VT-100
VT-100 + VS-100
VT-100 + VS-100 + RE-105
VT-100 + VS-100 + RE-105 + TS-125
VLK-2
VT-125
VT-125 + VS-125
VT-125 + VS-125 + RE-120
VT-125 + VS-125 + RE-120 + TS-125
VLK-3
VT-125
VT-125 + VS-125
VT-125 + VS-100 + RE-120
VT-125 + VS-125 + RE-120 + TS-125
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: Velco VT-80
Suodatin: VS-80 Filtrete
Äänenvaimennin: RE-79 lisävaimennin
Ulkoilmasäleikkö: YG-80 ulkoritilä
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,1 °C
LIITE 2 1 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: Velco VT-80
Suodatin: VS-80 Filtrete
Äänenvaimennin: RE-79 lisävaimennin
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,1 °C
LIITE 2 2 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: Velco VT-80
Suodatin: VS-80 Filtrete
Äänenvaimennin: -
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,1 °C
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: Velco VT-80
Suodatin: -
Äänenvaimennin: -
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,1 °C
LIITE 2 4 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
VelcoVT-80
1:VT-80+VS-80+RE-79+YG-80
2:VT-80+VS-80+RE-79
3:VT-80+VS-80
4:VT-80
Virtausteknisetsuoritusarvot
EN13141-1:2004
Staattinen paine-ero
testauskammion ja ympäröivän ilman välillä p, Pa Ilmantilavuusvirtatiheydessä1.20kg/m3vähennettynälaitteistonvuodollaqVcor-qVvuoto,dm3/s
LIITE 2 5 (5)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: Velco VT-100
Suodatin: VS-100 Filtrete
Äänenvaimennin: RE-97 lisävaimennin
Ulkoilmasäleikkö: YG-100 ulkoritilä
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,0 °C
LIITE 3 1 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: Velco VT-100
Suodatin: VS-100 Filtrete
Äänenvaimennin: RE-97 lisävaimennin
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,0 °C
LIITE 3 2 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: Velco VT-100
Suodatin: VS-100 Filtrete Äänenvaimennin: -
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot EN 13141-1:2004
Ympäröivän ilman lämpötila 22,0 °C
Δp Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Mittauspisteiden mukaan laskettu sovite ilman tilavuusvirralle qv = 1,4131 (p)0,5963
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: Velco VT-100
Suodatin: -
Äänenvaimennin: -
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,0 °C
LIITE 3 4 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
VelcoVT-100
1:VT-100+VS-100+RE-97+YG-100
2:VT-100+VS-100+RE-97
3:VT-100+VS-100
4:VT-100
Virtausteknisetsuoritusarvot EN13141-1:2004
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä p, Pa Ilmantilavuusvirtatiheydessä1.20kg/m3vähennettynälaitteistonvuodollaqVcor-qVvuoto,dm3/s
LIITE 3 5 (5)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: Velco VT-125
Suodatin: VS-125 Filtrete
Äänenvaimennin: RE-105 lisävaimennin
Ulkoilmasäleikkö: TS-125 tuulensuoja
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,1 °C
LIITE 4 1 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: Velco VT-125
Suodatin: VS-125 Filtrete
Äänenvaimennin: RE-105 lisävaimennin
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot EN 13141-1:2004
Ympäröivän ilman lämpötila 22,1 °C
LIITE 4 2 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: Velco VT-125
Suodatin: VS-125 Filtrete
Äänenvaimennin: -
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,1 °C
LIITE 4 3 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: Velco VT-125
Suodatin: -
Äänenvaimennin: -
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,1 °C
LIITE 4 4 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
VelcoVT-125
1:VT-125+VS-125+RE-120+TS-125
2:VT-125+VS-125+RE-120
3:VT-125+VS-125
4:VT-125
Virtausteknisetsuoritusarvot
EN13141-1:2004
Staattinen paine-ero
testauskammion ja ympäröivän ilman välillä p, Pa Ilmantilavuusvirtatiheydessä1.20kg/m3vähennettynälaitteistonvuodollaqVcor-qVvuoto,dm3/s
LIITE 4 5 (5)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: Velco VT-160
Suodatin: VS-160 Filtrete
Äänenvaimennin: ÄV-123 ja RE-120 lisävaimennin
Ulkoilmasäleikkö: TS-160 tuulensuoja
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,1 °C
LIITE 5 1 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: Velco VT-160
Suodatin: VS-160 Filtrete
Äänenvaimennin: ÄV-123 ja RE-120 lisävaimennin
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,1 °C
LIITE 5 2 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: Velco VT-160
Suodatin: VS-160 Filtrete Äänenvaimennin: ÄV-123
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot EN 13141-1:2004
Ympäröivän ilman lämpötila 22,1 °C
Δp Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Mittauspisteiden mukaan laskettu sovite ilman tilavuusvirralle qv = 1,7976 (p)0,6837
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: Velco VT-160
Suodatin: -
Äänenvaimennin: ÄV-123
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot EN 13141-1:2004
Ympäröivän ilman lämpötila 22,1 °C
LIITE 5 4 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
VelcoVT-160
1:VT-160+VS-160+ÄV-123+RE-120+TS-160
2:VT-160+VS-160+ÄV-123+RE-120
3:VT-160+VS-160+ÄV-123
4:VT-160+ÄV-123
Virtausteknisetsuoritusarvot EN13141-1:2004
testauskammion ja ympäröivän ilman välillä p, Pa
paine-ero
Staattinen
Ilmantilavuusvirtatiheydessä1.20kg/m3vähennettynälaitteistonvuodollaqVcor-qVvuoto,dm3/s
LIITE 5 5 (5)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla Eurofins Expert Services Oy, Y-tunnus 2297513-2
Tuloilmaventtiili: VLK-1 (VT-100)
Suodatin: VS-100 Filtrete
Äänenvaimennin: ÄV-123 ja RE-105 lisävaimennin
Ulkoilmasäleikkö: TS-125 tuulensuoja
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,2 °C
LIITE 6 1 (5)
Δp Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: VLK-1 (VT-100)
Suodatin: VS-100 Filtrete
Äänenvaimennin: ÄV-123 ja RE-105 lisävaimennin
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,2 °C
LIITE 6 2 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: VLK-1 (VT-100)
Suodatin: VS-100 Filtrete
Äänenvaimennin: ÄV-123
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot EN 13141-1:2004
Ympäröivän ilman lämpötila 22,2 °C
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: VLK-1 (VT-100)
Suodatin: -
Äänenvaimennin: ÄV-123
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,2 °C
LIITE 6 4 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
VLK-1
1:VT-100+VS-100+ÄV-123+RE-120+TS-125
2:VT-100+VS-100+ÄV-123+RE-120
3:VT-100+VS-100+ÄV-123
4:VT-100+ÄV-123
Virtausteknisetsuoritusarvot EN13141-1:2004
testauskammion ja ympäröivän ilman välillä p, Pa
Staattinen paine-ero
Ilmantilavuusvirtatiheydessä1.20kg/m3vähennettynälaitteistonvuodollaqVcor-qVvuoto,dm3/s
LIITE 6 5 (5)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: VLK-2
Suodatin: VS-100 Filtrete
Äänenvaimennin: ÄV-158 ja RE-120 lisävaimennin
Ulkoilmasäleikkö: TS-125 tuulensuoja
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,3 °C
LIITE 7 1 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: VLK-2
Suodatin: VS-100 Filtrete
Äänenvaimennin: ÄV-158 ja RE-120 lisävaimennin
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,3 °C
LIITE 7 2 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: VLK-2
Suodatin: VS-100 Filtrete Äänenvaimennin: ÄV-158
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot EN 13141-1:2004
Ympäröivän ilman lämpötila 22,3 °C
Δp Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Mittauspisteiden mukaan laskettu sovite ilman tilavuusvirralle qv = 1,428 (p)0,6165
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: VLK-2
Suodatin: -
Äänenvaimennin: ÄV-158
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,3 °C
LIITE 7 4 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
VLK-2
1:VT-100+VS-100+ÄV-158+RE-120+TS-125
2:VT-100+VS-100+ÄV-158+RE-120
3:VT-100+VS-100+ÄV-158
4:VT-100+ÄV-158
Virtausteknisetsuoritusarvot EN13141-1:2004
testauskammion ja ympäröivän ilman välillä p, Pa
Staattinen paine-ero
Ilmantilavuusvirtatiheydessä1.20kg/m3vähennettynälaitteistonvuodollaqVcor-qVvuoto,dm3/s
LIITE 7 5 (5)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla Eurofins Expert Services Oy, Y-tunnus 2297513-2
Tuloilmaventtiili: VLK-3
Suodatin: VS-125 Filtrete
Äänenvaimennin: ÄV-158 ja RE-120 lisävaimennin
Ulkoilmasäleikkö: TS-160 tuulensuoja
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,1 °C
LIITE 8 1 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: VLK-3
Suodatin: VS-125 Filtrete
Äänenvaimennin: ÄV-158 ja RE-120 lisävaimennin
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,1 °C
LIITE 8 2 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: VLK-3
Suodatin: VS-125 Filtrete
Äänenvaimennin: ÄV-158
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot EN 13141-1:2004
Ympäröivän ilman lämpötila 22,1 °C
Δp Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Mittauspisteiden mukaan laskettu sovite ilman tilavuusvirralle qv = 1,8277 (p)0,6737
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
Tuloilmaventtiili: VLK-3
Suodatin: -
Äänenvaimennin: ÄV-158
Ulkoilmasäleikkö: -
Virtaustekniset suoritusarvot
EN 13141-1:2004
Ympäröivän ilman lämpötila 22,1 °C
LIITE 8 4 (5)
Δp
Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden)
qV cor Ilman tilavuusvirta tiheydessä 1,20 kg/m3, dm3/s
qV cor - qV vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m3 vähennettynä laitteiston vuodolla, dm3/s (Laitteiston vuoto koostuu testauskammion vuodosta)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
VLK-3
1:VT-125+VS-125+ÄV-158+RE-120+TS-160
2:VT-125+VS-125+ÄV-158+RE-120
3:VT-125+VS-125+ÄV-158
4:VT-125+ÄV-158
Virtausteknisetsuoritusarvot EN13141-1:2004
testauskammion ja ympäröivän ilman välillä p, Pa
paine-ero
Staattinen
Ilmantilavuusvirtatiheydessä1.20kg/m3vähennettynälaitteistonvuodollaqVcor-qVvuoto,dm3/s
LIITE 8 5 (5)
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla Eurofins Expert Services Oy, Y-tunnus 2297513-2
Käytetyt mittalaitteet
Mittauslaite
Mikromanometri
Ilmanpaine
Kosteus
Lämpötila
Tyyppimerkintä Valmistusnumero Kalibrointipäivämäärä
Furness FCO12 0611108 17.7.2018
Furness FCO12 0611107 17.7.2018
Furness FCO12 0611106 17.7.2018
Vaisala PTU303 M4440048 18.7.2018
Vaisala PTU303 M4440048 30.11.2017
Agilent 34970A MY44066372 10.7.2018
Testaustulokset pätevät ainoastaan testatuille näytteille Tämän raportin osittainen julkaiseminen on sallittu vain Eurofinsin kirjallisella luvalla
