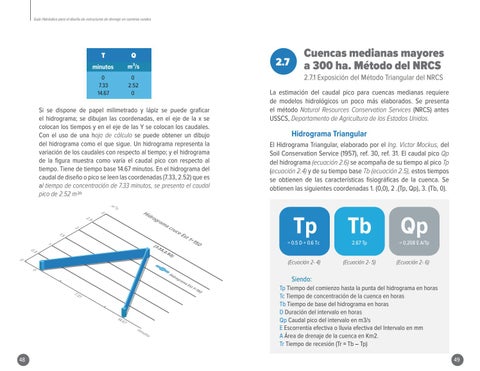

Guía Hidráulica para el diseño de estructuras de drenaje en caminos rurales
d
b
T
Q
minutos
m³/s
0 7.33 14.67
0 2.52 0
Si se dispone de papel milimetrado y lápiz se puede graficar el hidrograma; se dibujan las coordenadas, en el eje de la x se colocan los tiempos y en el eje de las Y se colocan los caudales. Con el uso de una hoja de cálculo se puede obtener un dibujo del hidrograma como el que sigue. Un hidrograma representa la variación de los caudales con respecto al tiempo; y el hidrograma de la figura muestra como varía el caudal pico con respecto al tiempo. Tiene de tiempo base 14.67 minutos. En el hidrograma del caudal de diseño o pico se leen las coordenadas (7.33, 2.52) que es al tiempo de concentración de 7.33 minutos, se presenta el caudal pico de 2.52 m 3/s
2.7
Cuencas medianas mayores a 300 ha. Método del NRCS 2.7.1 Exposición del Método Triangular del NRCS
La estimación del caudal pico para cuencas medianas requiere de modelos hidrológicos un poco más elaborados. Se presenta el método Natural Resources Conservation Services (NRCS) antes USSCS, Departamento de Agricultura de los Estados Unidos.
Hidrograma Triangular
El Hidrograma Triangular, elaborado por el Ing. Victor Mockus, del Soil Conservation Service (1957), ref. 30, ref. 31. El caudal pico Qp del hidrograma (ecuación 2.6) se acompaña de su tiempo al pico Tp (ecuación 2.4) y de su tiempo base Tb (ecuación 2.5), estos tiempos se obtienen de las características fisiográficas de la cuenca. Se obtienen las siguientes coordenadas 1. (0,0), 2 .(Tp, Qp), 3. (Tb, 0).
Tp
Tb 2.67 Tp
= 0.208 E A/Tp
(Ecuación 2- 4)
(Ecuación 2- 5)
(Ecuación 2- 6)
= 0.5 D + 0.6 Tc
Qp
Siendo: Tp Tiempo del comienzo hasta la punta del hidrograma en horas Tc Tiempo de concentración de la cuenca en horas Tb Tiempo de base del hidrograma en horas D Duración del intervalo en horas Qp Caudal pico del intervalo en m3/s E Escorrentía efectiva o lluvia efectiva del Intervalo en mm A Área de drenaje de la cuenca en Km2. Tr Tiempo de recesión (Tr = Tb – Tp) 48
