Rejillas, Grid o ejes
Rejillas,Gridoejes
Después de los niveles de proyecto, lo siguiente que recomiendo hacer, es modelar rejillas (ejes) , estas son la Red de líneas, generalmente se dibujan por Nota:modulos.Entodos arquitectónicosproyectoslamayoria de los elementos estructurales se diseñan en ejes (rejillas). Los niveles y ejes son elementos de referencia para columnas, y muros.
Rejillas,Gridoejes

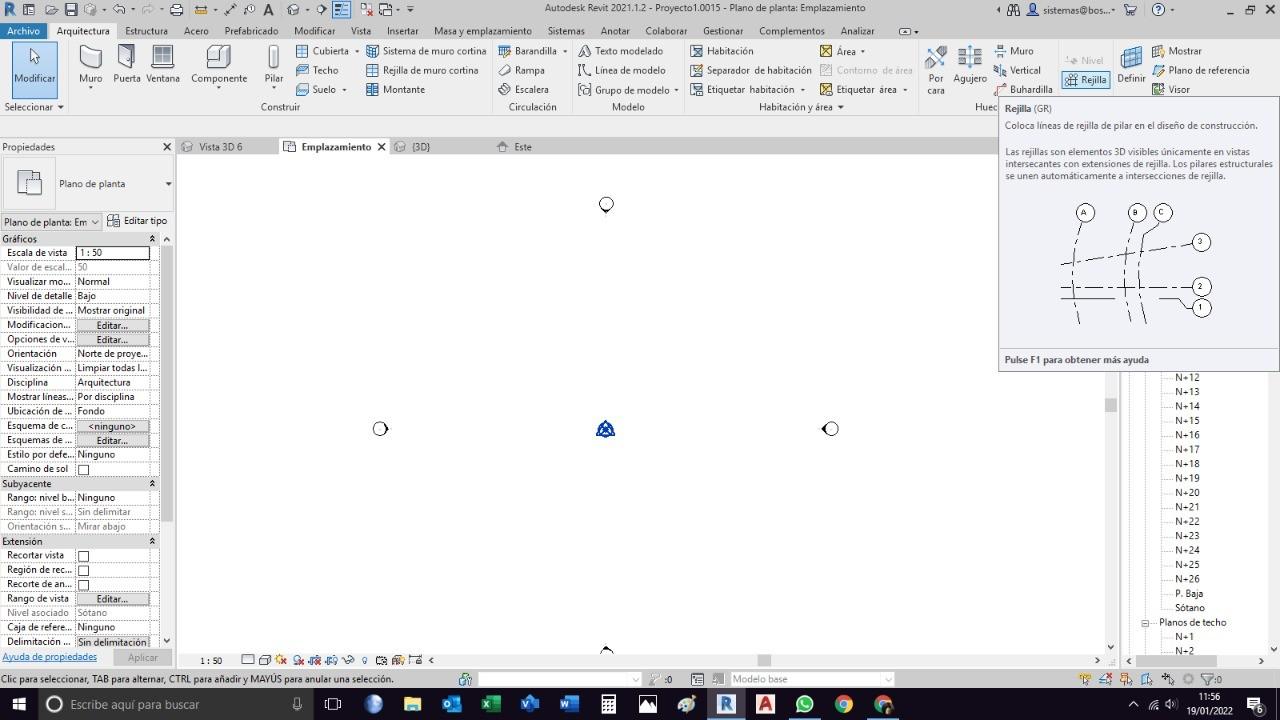

GR Grid es el comando de ejes, se encuentra en la Pestaña de Arquitectura en el panel de datos. Con Grid,se puede usar copy CO o offset. Las rejillas generalmente se modelan en Planta. Se selecciona GR Grid, después se da click en el ícono con la línea con dos puntos, que significa dibujar un eje líneal. Los símbolos de vistas (si estorban) se pueden mover solo seleccionado con una ventana de selección.
Para dibujar varias rejillas o ejes se selecciona GR Grid, después se da click en el ícono con la línea con flecha, que significa duplicar. En la barra verde offset se anota la distancia entre los ejes y se pueden ir dibujando la rejilla horizontal o vertical y nombrarla en orden numérico o alfabético. Nota: recordar verificar las UN, unidades de diseño desde el inicio del proyecto, aunque siempre se pueden Conmodificar.dosclicks lentos y se puede renombrar cada eje
Rejillas,Gridoejes
Rejillas,Gridoejes
Recapitulando: Panel de Arquitectura • Línea normal para el primer eje • Para duplicar línea con flecha y en offset poner medida. • Se pone paloma en el cuadrado del extremo del eje, para tener el símbolo ambos extremos.
• Siempre se selecciona primero y después se usan las herramientas de dibujo, copiar, rotar, etc.
• Se pueden mover símbolos de las vistas con ventana de seleccion • Siempre se marca de azul en proyeccion antes de duplicar y se da click para marcarlo.
Rejillas,Gridoejes

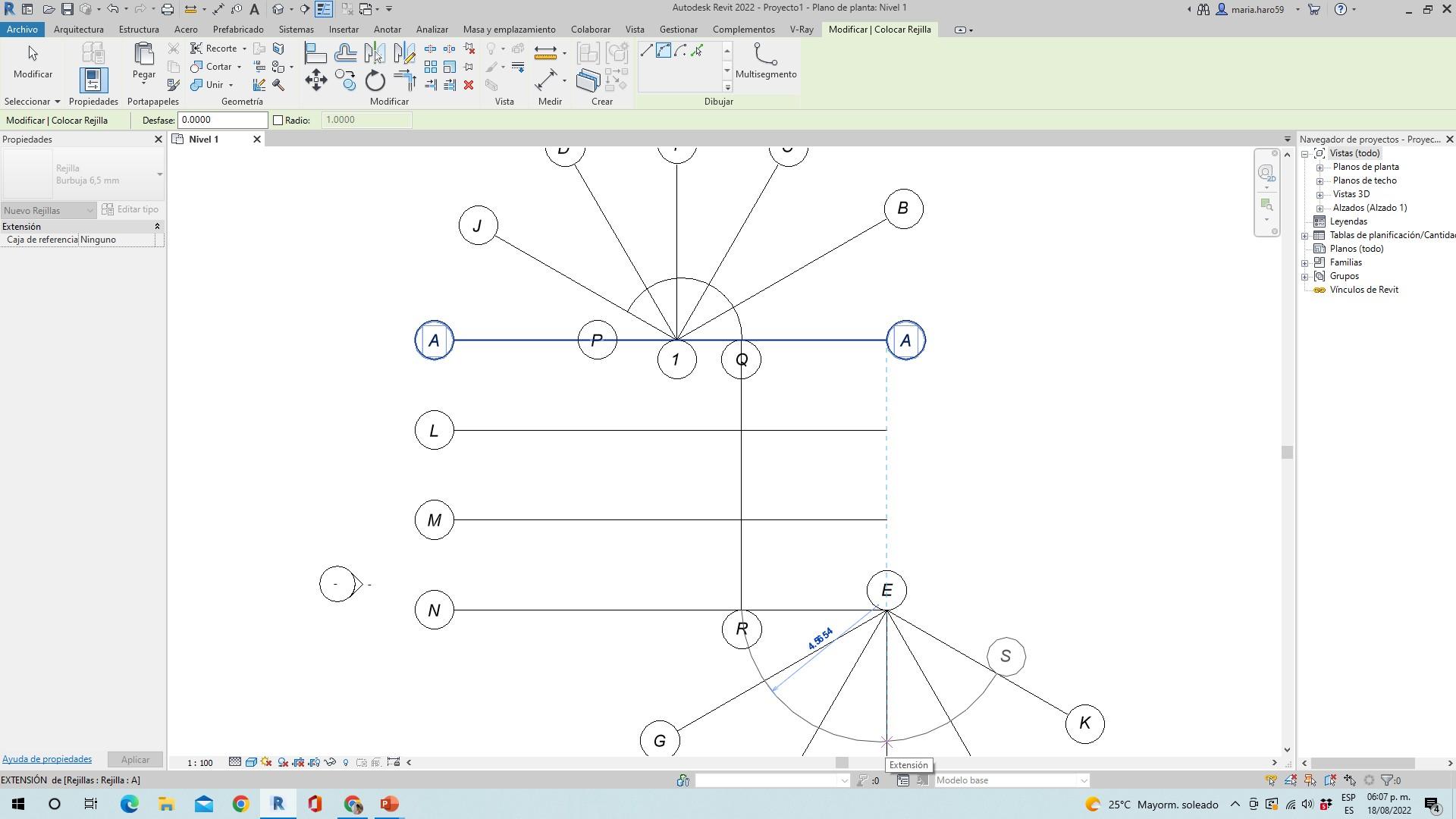

Nota: • Se pueden usar herramientas rectas, curvas, multisegmentos, diagonales, establecer ángulos etc.
• Si se selecciona editar tipo, se pueden modificar las propiedades: tipo de línea, color, etc. Se pueden establecer parámetros de tipo o ejemplar.
• Marco de selección de trazo: De izquierda a derecha solo se selecciona lo que se toca y de derecha a izquierda se selecciona todo lo que cruza la ventana.
Rejillas,Gridoejes

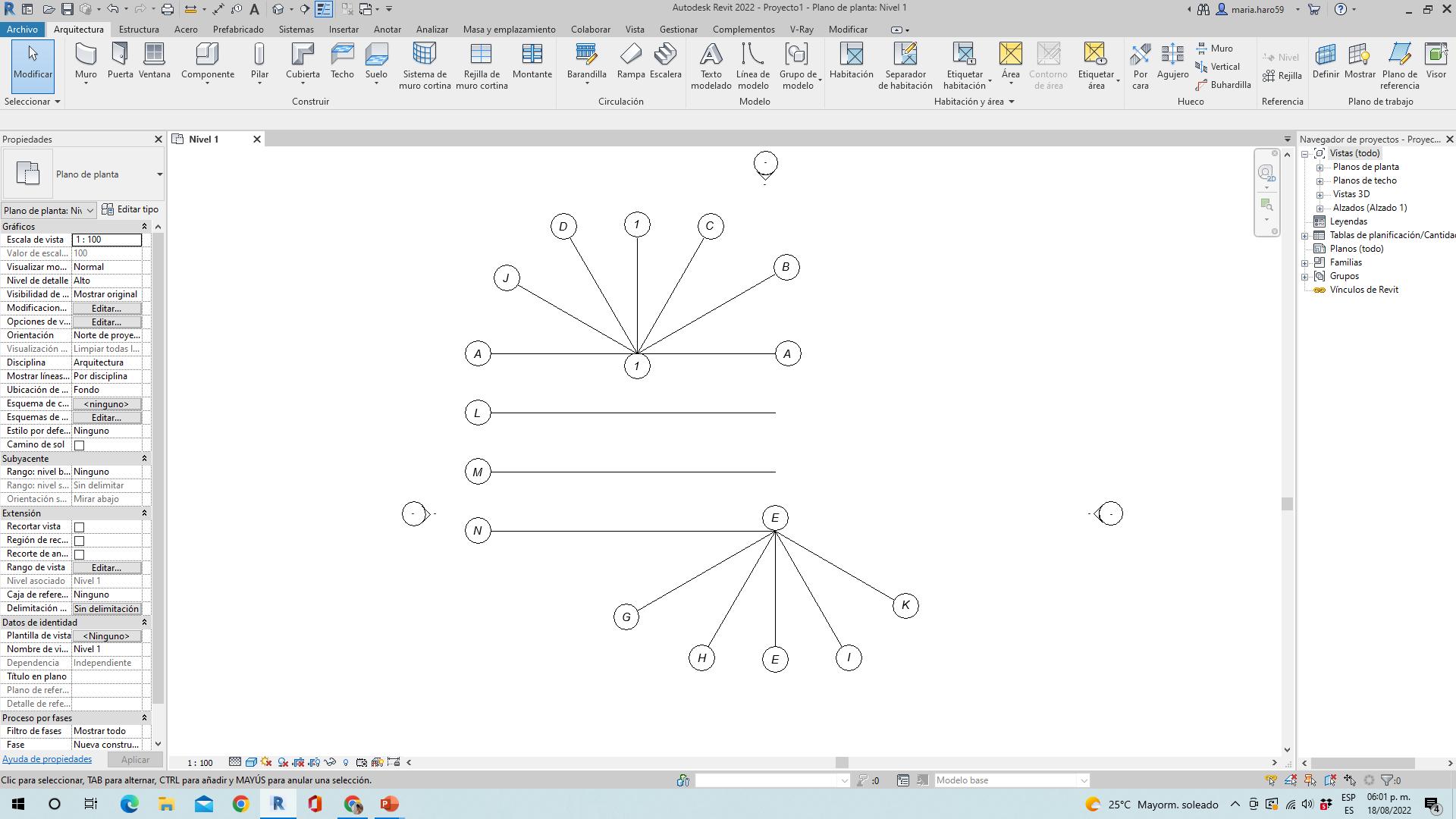

Nota: • En el parámetro propiedades se puede poner la letra “A” en un sentido y las demás se nombran automáticamente en orden alfabético: A, B. C.., en el otro sentido se puede nombrar 1, y los siguientes se nombran con numeros consecutivos: 1, 2, 3, 4, 5, …. • Para copiar multiple, se pone ortogonal, con una medida y se copian automáticamente todas las rejillas.
Rejillas,EJEMPLOGrido ejes
