Insertar
• Vista actual: Se selecciona con una paloma, es importante que el dibujo se inserte en la vista activa que necesites y no en otras, despues se le da guardar.
Importar
Importar generalmente se usa en Revit para insertar dibujos de Autocad (DWG) en cualquier etapa, los cuales no se van a modificar posteriormente, ejemplo: planos completos elaborados en Autocad que requieren modelarse en Revit.

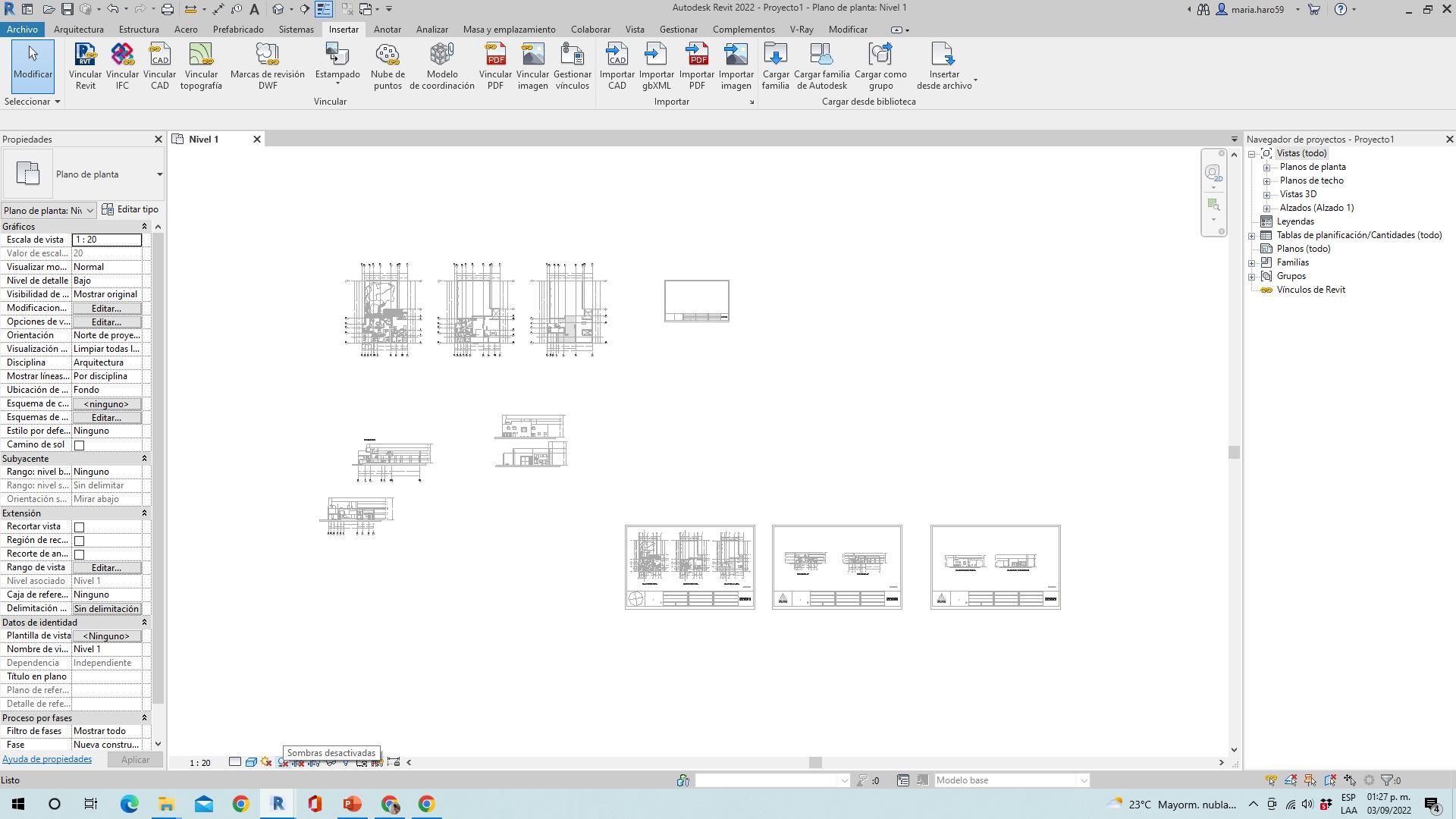

Para importar seleccionar en la barra superior del menu en: Insertar, después el ícono de Importar CAD, de inmediato aparece el cuadro de diálogo para que selecciones tu archivo.
ImportarCAD • Colores: se puede poner: mantener colores, blanco y negro o invertir colores, sugiero: blanco y negro. • Layers (capas): se pueden importar todas las capas, las visibles o las que especifiquemos, sugiero: todas. • Unidades: tiene preestablecidas autodetectar, sin embargo es importante seleccionar las unidades iguales a nuestro proyecto en Revit, sugiero par México: metros.
ImportarCAD
• Posición: Para Revit el origen es (0,0) que esta en el cruce de las vistas, (los símbolos de vistas son los circulos con triangulos) y en autocad estan en algún punto inferior del lado izquierdo o en el origen de las coordenadas absolutas. Recomiendo siempre poner manual centro, para ajustarlo en el centro de las vistas en Revit y que no se pierda; por lo tanto se pone la flecha y se indica donde se coloca el DWG importado.
Nota: Si el dibujo importado tapa las vistas, se pueden seleccionar y mover.

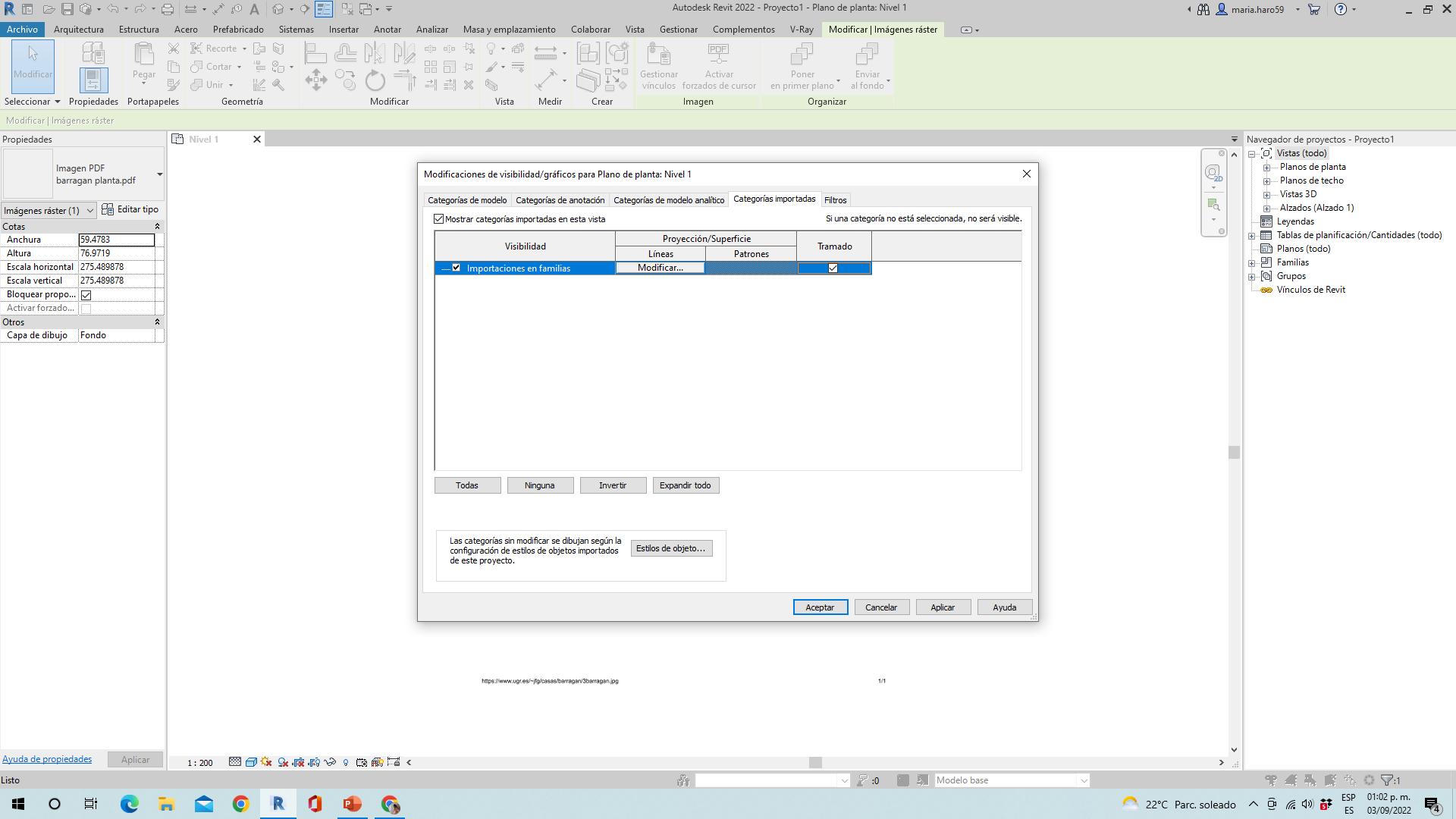

Ya importado o vinculado el archivo, podemos bajar el tono del dibujo, tecleando el comando VV, (comando importante de visualización. De lado derecho en la pestaña en categorias importadas, se pone paloma en tramar, el archivo baja el tono, se hace el tramado y se vuelve tenue para trabajar mas facilmente.
ImportarCAD

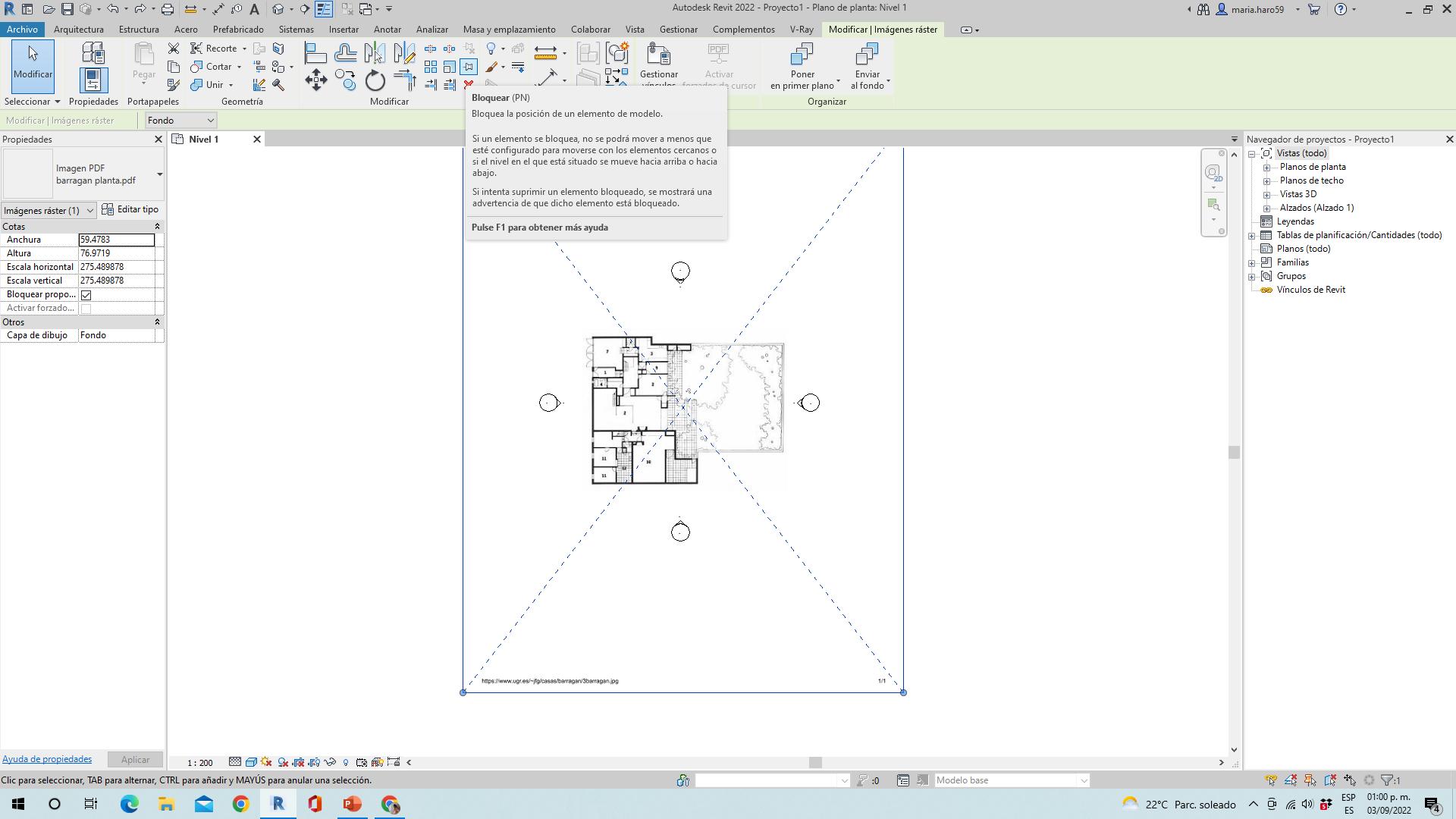

Ya importado el dibujo se usa el comando PN (bloquear), para evitar que se mueva, este se ubica en centro de la barra, es una chicheta, tambien se puede desbloquear, mover o no de acuerdo con tu trabajo de tu modelo. De lado izquierdo en la flecha de modificar, le dices: • Que no permita seleccionar elementos bloqueados, esto para evitar que se seleccione cuando estas modelando.
ImportarCAD
CategoriasRevit En Revit existen categorias y se visualizan con el comando VV. • Categorias de modelo: 3D (muros, puertas, ventanas, etc. • Categorias de anotación: cotas, etiquetas, símbolos, etc. • Categorias analiticas: analisis estructural • Categorias importadas: archivos insertados como CAD, PDF, etc.
Vincular lo puedes usar para enlazar planos de topografía (Civil 3D), estructuras (Robot), o del mismo Revit que estan usando otros despachos. Lo usamos entre disciplinas: (estructiras, instalaciones, paisajismo, urbanismo, etc.)
Vincular se usa cuando los archivos de Autocad (DWG) van a ser modificados y se requiere actualización en el proceso del modelado, es decir cuando se modifica el archivo DWG, y esté automaticamente se modifica en Revit, por ejemplo si muevo en Autocad un muro o lo elimino, en Revit aparece la modificacion de inmediato en archivo de CAD.
Vincular
Vincular Para vincular: • Menu de insertar • Vincular CAD • Mismo cuadro de diálogo que en importar y se realiza el mismo procedimiento (capas, b/n, manual centro, etc.). Nota: La diferencia es que en importar no se ve la vista modificada, si existen cambios, en cambio en vincular el archivo de autocad automáticamente se cambia o actualiza.
Para mover el dibujo importado o vinculado, se usa el icono de mover desde un punto seleccionado, se puede bloquear con el icono Pin (chincheta);y con la x roja se Sedesbloquea.puedemover con punto de Sereferencia.tieneque importar desde la vista abierta donde se requiere el CAD,, se trama en categorias importadas con el comando VV y se bloquea para peder modelar.
Insertar
ImportarCAD Para otras plantas (alta o primer nivel), hacemos lo mismo importamos archivo de CAD desde la vista actual, seleccionamos:, blanco y negro, posicion manual centro, lo abrimos y lo colocamos en el Revit. Ya con el CAD importado o vinculado podemos hacer ejes (rejilla), niveles, pilares, muros, etc. Nota: Recomiendo tener tramado el CAD para poder distingir los elementos y bloquear para evitar que se mueva.
Ejemplo:CADImportar
