INTRODUCCIÓN

En este libro, de caracter demostrativo y descriptivo, se apreciará lo trabajado en todo el año en primera instancia, lo de materia empresarial a modo de prácticas estudiantiles preprofesionales, en el área de la arquitectura; En segunda instancia, lo logrado y producido en el trabajo de grado en materia de arquitectura

En un trabajo desplegado en dos empresas diferentes, la primera siendo una Firma de arquitectura y la segunda una constructora, se ilustra las contribuciones individuales y en equipo realizados en varios proyectos de arquitectura, en materia de salud e inmobiliaria, demostrando las habilidades del estudiante y su respectiva evolución a un rigor profe sional. De esta manera, se organiza y diagrama dicho proceso y los aportes variados que deja esta práctica profesional diversa y multifacetica en la preparación del estudiante, desde detalles arquitectonicos hasta planteamientos urbanos.

Por otra parte, se representa textual y gráFicamente el trabajo de grado, empezando por el tema seleccionado a desarrollar, sus caracetristicas arquitectónicas e investigativas y sus alcances profesionales a futuro en esta misma área, tejida entre el diseño y lo espacial. Esto implica, un proyecto pionero en su tipo que brinda bastantes posibilidades y soluciones a nuevos desaFios del sitio y sus respectivas poblaciones.

Objetivo General

Organizar e ilustrar el desarrollo profesional en la arquitectura del practicante bajo las dinámicas de dos empresas diferentes con sus alcances y lineamientos especiFi cos, y sus constribuciones en el desarrollo de las herramientas para la realización de su trabajo de grado ante una temática vanguardista.

Objetivos EspeciFicos

- Adquirir conocimientos en detalles constructivos a travéz de planimetrias claras para obra o diseño.

- IdentiFicar las normativas correspondientes a las decisiones y conFiguraciones es paciales, materiales y técnicas constructivas en el proyecto, arquitectura y urbanismo.

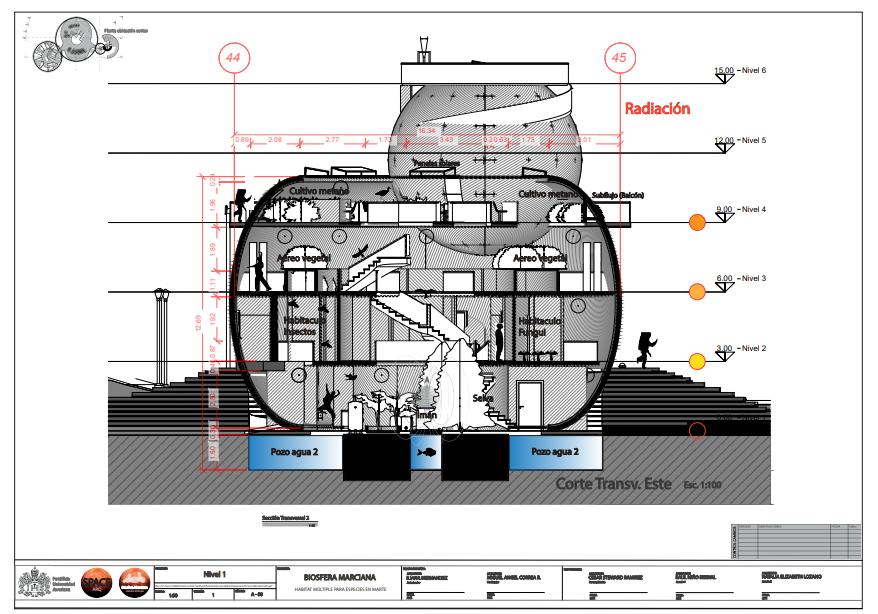

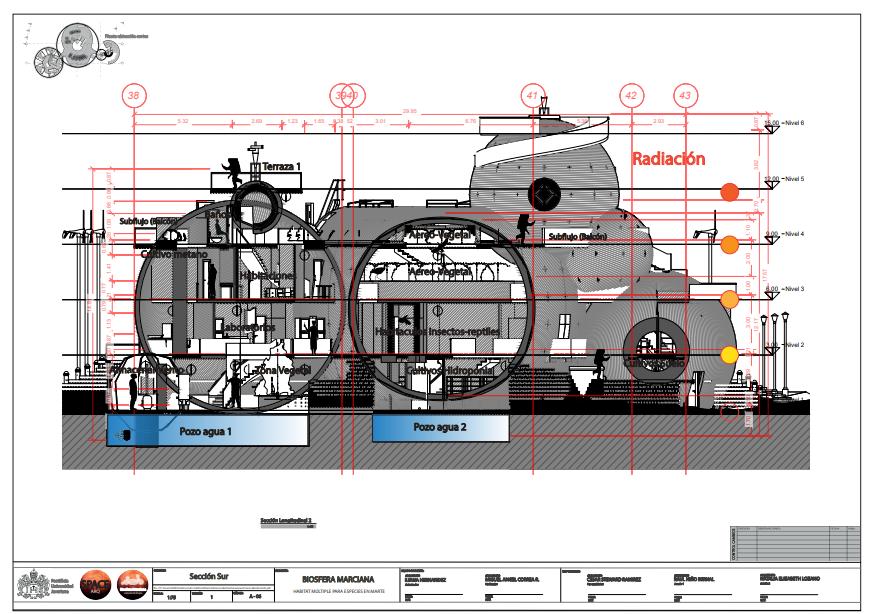

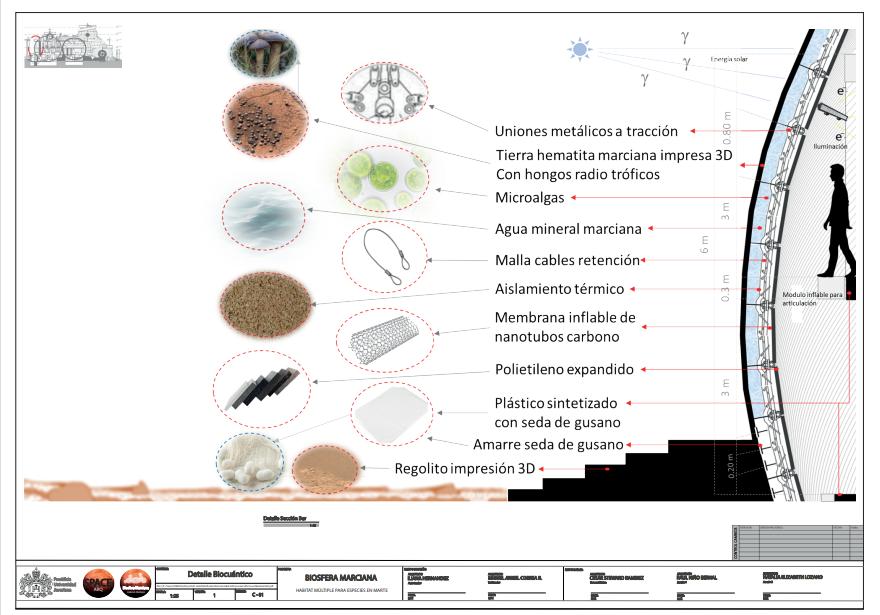

- Mostrar un trabajo de grado completo en Marte inFluenciado por las ahbilidades adquiridas en la práctica.

OBJETIVOS

4 PRÁCTICA

PRE-PROFESIONAL

Derechos de autor

El contenido de este portafolio es conFidencial y reservado, no se permite, por normativa empresarial y derechos de autor de la dirección nacional y universitaria para trabajos de grado, la copia o divulgación de los temas e insumos de arquitectura tratados aqui; Solo con el Fin de ser demostrativos ante un jurado o profesor de práctica estudiantil y de tesis para la evaluación del desarrollo del alumno. Unicamente expuesto por el mismo evaluado estudiante o practicante.

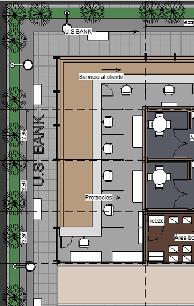

ARISTA ARQUITECTURA CORPORATIVA

Somos una empresa de arquitectura y diseño de Bogotá conformada desde 1997 por arquitectos, xxpertos en planeación y desarrollo de proyectos de arquitectura. Además de diseñadores de interiores y gráFicos. En sus inicios, creada como una oFicina de arquitectos, nuestra actividad se concentró en proyectos de puntos de venta comerciales, retail, stands y escenografía. Esto basados en la experiencia de sus cofundadores provenientes de la dirección de infraestructura interna y diseño en Corferias. principal centro ferial y de negocios del país. Sumados a algunos años de experiencia previa a ese entonces en empresas del sector. Los cuales aportaron experiencia en dichas actividades.

Ya en los últimos años, además de conservar y ampliar la experiencia en las actividades mencionadas, hemos agregado a nuestro portafolio actividades de diseño arquitectónico de ediFicaciones y el diseño y construcción residencial y corporativo. Este último relacionado con la ampliación y remodelación de oficinas, desde la obras civiles hasta el mobiliario.

Recientemente, hemos expandido nuestras fronteras hacia México. Contamos un experimentado grupo de profesionales en diseño, producción y comunicación. Hoy en día estamos proyectados a unificar las experiencias y operatividad en ambas plazas. Esto con el Fin de ofrecer a nuestros clientes lo mejor de nuestros oFicios con un gran soporte de calidad.

SERVICIOS

Diseño Arquitectónico - Interirores Comerciales - Arquitectura Residencial.

AR CONSTRUCCIONES

AR Construcciones gerencia, diseña, construye y comercializa proyectos de vivienda, oficinas, comercio, hoteles y consultorios en todos los estratos; localizados en los sectores de mayor desarrollo y valorización, posicionándose hoy como una de las constructoras más grandes y reconocidas del país. Desde la inmobiliaria, se venden y arriendan apartamentos, casas, locales comerciales y oficinas, entre otros, ofreciendo respaldo, cumplimiento y asesoría. Un proyecto con el sello AR se destaca por su arquitectura, urbanismo e ingeniería, con lineamientos modernos, gran tamaño e innovación.

MISIÓN

Costruimos proyectos inmobilliarios integrales para hacer realidad el sueño de nuestros clientes.

VISIÓN

Convertirnos en la constructora con la mejor opción inmobiliaria para nuestros clientes.

VALORES

La pasión con la que trabajamos en AR Construcciones, nos permite:

- Innovar en nuestros productos.

- Enfocarnos en nuestros clientes.

- Trabajar en Equipo.

EMPRESAS PRÁCTICA

BIOTECGEN - MEISSEN

En este primer corte, se ejecutaron 3 proyectos, en diseño y obra, con la empresa Arista Arquitectura:

El primero es el mas extenso y detallado, dejado en modo construible, el laboratorio clinico de Biotecgen instalado en el Outlet Las Amé ricas, en planimetria y cotizaciones. El segundo y tercero, especificamente elaborado en el ambito de señaleticas, la IPS Manula Beltrán y el Hospital Meissen en Tunjuelito.

PRIMER CORTE ( 24 ENE- 27 FEB ) ARISTA S.A

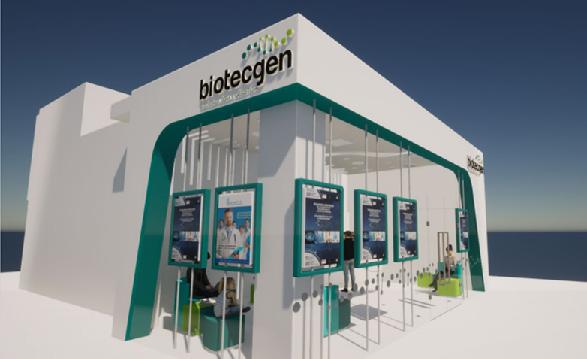

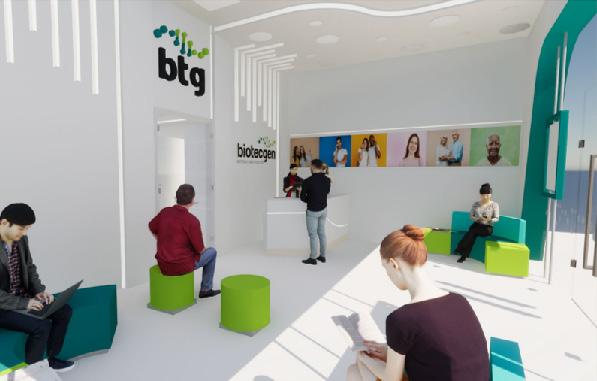

LABORATORIO CLINICO BIOTECGEN

Estudiante: Miguel Angel Correa

Oficina: Arista Arquitectura

Tutor: David Cabrales

En esta primera semana, se comenzó con la reformulación del diseño arquitectónico en planta del laboratorio clinico de Biotecgen; debido a que el diseño ya se habia comenzado, se aplican las normativas vigentes para lugares de salud en matria de áreas y espacios privados/públicos, de esta manera, se edita la preexistncia de la configuración de ejes y zonas.

Este local, esta en un segundo piso, en una edificación con dos pisos y un sótano, el local cuenta con un primer piso y un mezannine, que se distribuye en recepción, consultorios, zonas humedas, cuarto técnico, cafeteria y zonas de trabajo. Además, el trazado de los servicios de aire acondicionado, hidrosanitario y red de incendios se sincronizaba con dichos cambios.

La información que aquí se presenta es propiedad de Arista Arquitectura, y no podrá ser utilizada salvo para el seguimiento académico.

Infografia 2 - Planimetria 2 , Biotecgen.

Infografia 3 - Planimetria 3 , Biotecgen.

Infografia 4 - Planimetria 4, Biotecgen.

Infografia 1 - Planimetria 1, Biotecgen.

Por muro va la tuberia hidraulica y sanaitaria, en mezanine y zonas humedas va por suelo, el aire acondicionado va por techo junto con la red y puntos de aspersores.

Sanitario

Infografia 7 - Planimetria 7, Biotecgen.

Infografia 5 - Planimetria 5, Biotecgen.

Hidráulico

Infografia 6 - Planimetria 6, Biotecgen.

Infografia 8 - Planimetria 8, Biotecgen.

SEMANA 1 10

0.7800 3.0929 1.8073 0.4318 0.3000 1.8779 0.1000 0.8407 0.9064 1.2000 0.5588 0.4500 3.2929 1.5000 0.9814 1.4946 2.0012 0.5500 0.5500 1.2169 2.3579 0.8502 3.5875 0.9850 0.7000 0.6000 0.9700 1.6338 0.5662 0.5474 0.4500 0.6400 1.3150 0.8725 0.6231 0.8815 0.8228 CONSULTORIO SALA DE TOMA DE MUESTRAS SALA DE MUESTRA VAGINAL BAÑO ALISTAMIENTO DE MUESTRAS RACK SISTEMA ELECTRICO COUNTER ALMACENAMIENTO CAFETERÍA BUITRON AIRE ACONDICIONADO 1.50 MT 1.50MT 10.17 m2 10.29 m2 10.60 m2 11.02 m2 PUESTOS DE TRABAJO SALA DE ESPERA POSTERIOR 1.58 M2 2,40 M2 4.30 m2 24 m2 0.4739 0.7956 0.6145 0.5533 1.1992 0.7403 0.1000 0.2760 2.0329 0.7580 0.6050 0.0160 0.5552 1.0026 3.4310 1.0608 1.7026 2.0625 0.5140 0.7774 0.4000 0.5000 0.4000 0.0500 0.0900 0.2500 1.9481 0.2710 1.1500 0.0800 0.7857 0.9042 0.9003 0.9000 0.8929 0.8999 0.9003 0.0800 1.6911 GABINETE ASEO 0.7378 0.3988 1.8492 0.6611 0.2497 0.4771 1.5147 1.5428 0.9003 0.8999 0.8986 PRIMER PISO ÁREA TOTAL: 100 m2 SEGUNDO PISO ÁREA TOTAL: 32,26 m2 ÁREA TOTAL LOCAL: 132,26 m2 3.4025 0.7966 0.6209 3.1575 1.5987 2.8921 1.5986 6.3042 15,59 m2 SALA ESPERA 0.4983 2.23 M2 0.74 M2 N 0.17 m Puerta Plegable 1,42 m2 Escalera Muro en Drywall Divisiones en Vidrio Puertas de Vidrio Muro en Drywall Muro en Drywall Muro en Drywall Muro en Drywall Muro en Drywall 1,92 m2

1.0000 0.3021 Extractor 0.3902 1.1554 0.5452 0.6048 3.7481 0.6394 0.9366 1.5397 1.1192 0.0698 2.1715 0.4016 0.2253 0.7268 1.4502 0.6493 0.4974 1.1007 0.8560 1.9846 1.0279 1.7807 0.6832 0.9154 0.7926 B D F C 2´ 1.1050 Sensores de humo y aspersores CONSULTORIO MUESTRAS BAÑO SISTEMA CAFETERÍA ACONDICIONADO 10.69 m2 10.66 m2 10.60 m2 11.02 m2 0.30 0.30 4.30 m2 24 m2 NOMBRE SIMBOLOGÍA Sensores de humo Aspersores 2.50 2.50 2.50 2.50 4.50 2.50 Acceso Red 4.50 Sensores de humo y aspersores CONSULTORIO CAFETERÍA 10.66 m2 11.02 m2 TRABAJO 4.30 m2 24 m2 NOMBRE SIMBOLOGÍA Sensores de humo Aspersores 4.50 4.50 Acceso Red BAÑO 10.69 m2

10.60 m2 35 m2 11.02 m2

SEGUNDO PISO ÁREA TOTAL: 35,48 m2 PRIMER PISO ÁREA TOTAL: 110 m2 ÁREA TOTAL LOCAL: 145,48 m2

10.66 m2

TRABAJO 0.30 4.30 m2 24 m2

SIMBOLOGIA DESCRIPCION

tuberia

Desague principal D.P Tap PVC SALA ZONA BAÑO ENTRADA SALA DE ESPERA ALISTAMIENTO 10.69 m2 10.66 m2 10.60 m2 35 m2 11.02 m2 SALA ESPERA 0.30 4.30 m2 24 m2

Yee repartición Pulgadas diámetro tuberia Linea

desague

SIMBOLOGIA DESCRIPCION LLave Registarador Pulgadas diámetro tuberia Linea tuberia suministro Codo tuberia Llave Suministro principal PVC PVC PVC PVC PVC 200cfm .20mØ 200cfm 200cfm .20mØ 304cfm 384 cfm .36 .15 358 cfm .30 Ø T UP 3 UP 3 1200 cfm 645 cfm 323 cfm .25mØ 323 cfm .25mØ BAÑO ENTRADA RACK SISTEMA ELECTRICO ALMACENAMIENTO CAFETERÍA BUITRON PUESTOS DE TRABAJO .25mØ SIMBOLOGIA DESCRIPCION UNIDAD TIPO PAQUETE MARCA CARRIER MODELO.. 3TON. UNIDAD CONDENSADA INYECCION DE AIRE RETORNO DE AIRE REJILLA DE RETORNO TERMOSTATO UP 3 UC ESPESOR Y FOIL DE ALUMINIO DUCTO RECTANGULAR DE LAMINA GALVANIZADA AISLADA Aire acondicionado N +2.40 N +3.00 Placa de yeso 12.0mm, 1/2", 5/8" Gancho de suspension presion Celosia de pvc acabado en madera Logo en acrilico Mesa en fórmica Muro en drywall base 9 CORTE BACKING Viga maestra 64/89mm Anclaje drywall contrapiso 0.50 2.50 0.46 Muro en drywall base 9 Cielo Raso en drywall Espacio para ducto de aire 3.0 Paral Metalico 15" Parales lamina galvanizada 0.70 0.60 1.20 Losa de contrapiso 0.3725 Placa contrapiso en concreto reforzado Piso en ceramica trafico pesado 1x1 Afinado en concreto 100 mm Alistado Pegante 0.008 0.002 0.04 Luz Led calidad GE azul CORTE MM´ 0.1000 0.4000 0.6000 0.0590 0.0259 0.8933 Rejilla Aire Acon. Aire acondicionado N +2.40 N +3.00 Viga maestra 64/89mm Parales lamina galvanizada Muro en drywall base Ducto de aire acondicionado CORTE AIRE ACONDICIONADO Anclaje drywall contrapiso 3.00 0.70 1.50 0.35 Muro en drywall base 2.50 Paral Metalico 15" Drywall base Cielo Raso en drywall 0.50 Placa contrapiso en concreto reforzado Piso en ceramica trafico pesado 1x1 Afinado en concreto 100 mm Alistado Pegante 0.02 Losa de contrapiso Ducteria debe salir para ser repartido cada espacio Aislante Acustico Frescasa pulg CORTE KK´ 0.3000 0.1451 0.009 1.7100 0.4200 0.2713 Celosia en PVC imitacion madera Buje de acero Paral Lamina galvanizada Drywall base 9 Estructura de suspencion Losa de contrapiso Punto de luz indirecta Punto de luz indirecta Anclaje drywall contrapiso Espacio para ducto de aire Drywall base Logo en acrilico 0.70 Muro en drywall base Muro en drywall base 2.50 3.00 1.20 0.80 2.50 0.60 1.25 Vidrio templado 10mm 1.90 0.25 0.50 0.46 0.15 Mesa en fórmica CORREDOR INTERIOR Placa contrapiso en concreto reforzado Piso en ceramica trafico pesado 1x1 Afinado en concreto 100 mm Alistado Pegante 0.002 CORTE II´ N + 2.50 m N + 4.50 m Altura Libre 4,27 -

m Área Consultorios

14 Enero 2022

2,5

10 m2 min.

Outlet Las Américas, Bogotá D.C Servicio Público

Posterior a la planimetria arquitectónica y sus planimetrias de servicios públicos, se define una parte del presupuesto o alcance del proyecto, en materia de cantidades de obra en M2 y ML de drywall en muro y cielo raso, y pintura de estos mismos, junto con el listado de M2 de vidrio de puertas y la fachada en este material, más el mobiiario permanete y temporal.

Teniendo en cuenta esto, se manda a cotizar con proveedores las cantidades de obra de cada respectiva rd e instalación trazada en el proyecto, con sus precios, unidades y cantidades teniendo en cuenta los ML y las áreas del proyecto, mas las condiciones especificas de cada servicio.

Presupuesto - Alcance BIOTECGEN

GLB 1 $ 390.000 $ 390.000 1.5 Mueble lavamanos consultorios UN 2 $ 423.000 $ 846.000 1.6 Mueble baño GLB 1 $ 369.000 $ 369.000 1.7 Mueble cocina UN 1 $ 1.200.000 $ 1.200.000 1.8 Repisa cocina UN 1 $ 100.000 $ 100.000 1.9 Sillas UN 17 $ 100.000 $ 1.700.000 1.10 Puffs curvos GLB 3 $ 4.181.000 $ 12.543.000 1.11 Puffs redondos ML 2 $ 870.000 $ 1.740.000 1.12 Camillas M2 2 $ 534.000 $ 1.068.000

3 APARATOS BAÑO $ 169.000 3.1 Sanitario M2 1 $ 169.000 $ 169.000 3.1 Lavamanos M2 1 $ 359.000 $ 359.000

4 ACCESORIOS $ 640.000 4.1 Grifería GLb 4 $ 160.000 $ 640.000 4.2 Dispensador papel higiénico GLb 1 $ 301.000 $ 301.000 4.3 Espejos UN 3 $ 160.000 $ 480.000 5 ENCHAPE $ 7.708.200 5.1 Suministro e instalación de porcelanato formato 80x80 área pública M2 25 $ 110.000 $ 2.750.000 5.2 Suministro e instalación de porcelanato formato 80x80 área privada M2 31,1 $ 110.000 $ 3.421.000 5.3 Suministro e instalación de porcelanato formato 60x60 área circulación M2 18,4 $ 49.000 $ 901.600 5.4 Suministro e instalación enchape cerámica baño 42x42 M2 2 $ 82.600 $ 165.200 5.5 Suministro e instalación de mezanine 60x60 ML 28 $ 49.000 $ 1.372.000 5.6 Guardaescoba ML 48,69 $ 17.000 $ 827.730 5.7 Media caña ML 48,69 $ 1.600 $ 77.904

Tabla 9 - Cantidades, Biotecgen.

Estudiante: Miguel Angel Correa

Oficina: Arista Arquitectura

Tutor: David Cabrales

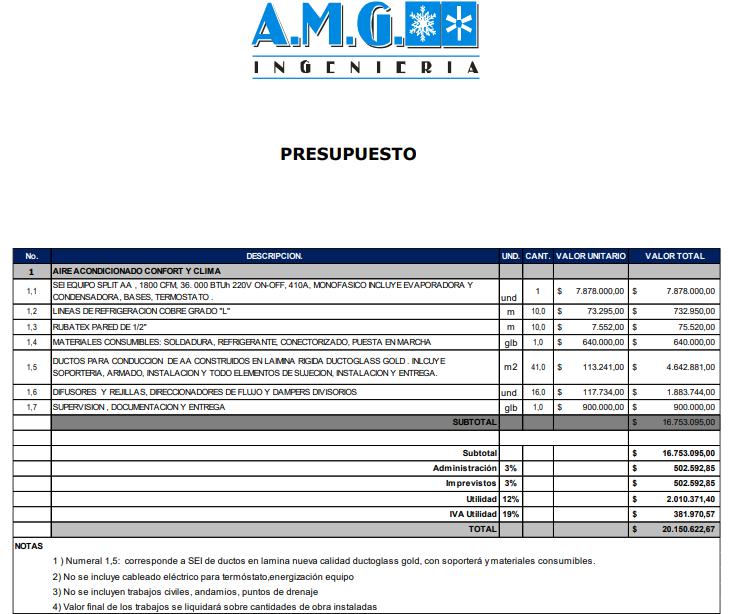

Cotización Red Hidrosanitaria Cotización Red Aire Acondicionado

UND Accesorio de 6" SNT 130.000 $

UND Accesorio de 4" SNT 27.000 $

UND Accesorio de 3" SNT 15.000 $

UND Accesorio de 2" SNT 8.000 $

UND Accesorio HG de 1" 10.400 $

UND Accesorio de 1 1/4" PVC 3.000 $

UND Accesorio de 1/2" PVC 1.500 $

UND Accesorio de 3/4" PVC 2.000 $

UND Accesorio de 1" PVC 33.000 $

UND Accesorio SNT de 2x1 1/2" 75.000 $

MTR Tuberia SNT de 4" 23.000 $

MTR Tuberia SNT de 3" 17.000 $

MTR Tuberia SNT de 2" 11.000 $

MTR Tuberia de 1" PVC 5.000 $

MTR Tuberia de 1 1/4" PVC 9.300 $

MTR Tuberia de 3/4" PVC 3.500 $

MTR Tuberia de 1/2" PVC 3.500 $

UND Abrazadera Pera de 4" 6.500 $

UND Abrazadera Pera de 1 1/4" 2.000 $

UND Abrazadera Pera de 1" 1.700 $

UND Abrazadera Pera de 1/2" 1.300 $

UND Abrazadera Pera de 2" 5.000 $

UND Registro de 1/2" 25.000 $

UND Registro de 1" 70.000 $

UND Registro pase directo de 1 1/4" 80.000 $

UND 1/4 de Limpiador 63.000 $

UND 1/4 de Soldadura 105.000 $

UND Caja de agua de un solo medidor 150.000 $

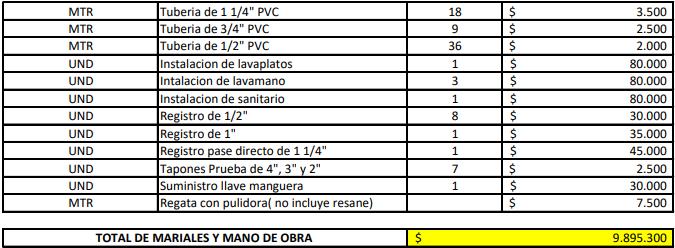

CANTIDAD VALOR TOTAL 2 260.000 $ 10 270.000 $ 15 225.000 $ 35 280.000 $ 16 166.400 $ 15 45.000 $ 40 60.000 $ 25 50.000 $ 20 660.000 $ 10 750.000 $ 24 552.000 $ 24 408.000 $ 36 396.000 $ 30 150.000 $ 18 167.400 $ 9 31.500 $ 36 126.000 $ 12 78.000 $ 16 32.000 $ 10 17.000 $ 42 54.600 $ 9 45.000 $ 8 200.000 $ 1 70.000 $ 1 80.000 $ 2 126.000 $ 4 420.000 $ 1 150.000 $

La información que aquí se presenta es propiedad de Arista Arquitectura, y no podrá ser utilizada salvo para el seguimiento académico.

Tabla 10 - Cantidades, Biotecgen.

Tabla 11 - Cantidades, Biotecgen.

Con la aplicación del 10 % estatal en cada precio del presupuesto, más el AIU en el precio total, se define el costo final del proyecto, sumado a la mano de obra y materiales requeridos en las redes hidrosanitarias, incendio y aire acondicionado.

Con proveedores varios, se cotiza con planimetria dichos datos tenien do en cuenta la empresa y sus interes, la proyección de red diseñada, añadiendo las resoluciones de normativa de instalaciones en proyectos públicos pertenecientes a un lugar de consumo o centro comercial de Bogotá D.C.

11 SEMANA 2 13 MUROS 13.1 Muros en drywall M2

13.2 Muros en drywall ML

13.3 Nichos en drywall ML

13.4 Muros en superboard M2

13.5 Cielo raso en superboard ML

13.6 Dinteles en drywall ML 41,05 13.7 Refuerzos en madera ML 19,05 15 PINTURA 15.1 Suministro y aplicación de pintura blanca tipo 1, 3 manos para muros área pública y mezanine M2 57,33 15.2 Suministro y aplicación de pintura blanca epóxica para muros baño y consultorios M2 132,42 15.3 Suministro y aplicación de pintura blanca epóxica, tipo 2, 3 manos para techo M2 353,60 1 MOBILIARIO #¡REF!

Counter recepción UN 1

Escritorios consultorios GLB

Escritorios mezanine GLB

Mueble de almacenamiento mezanine

189,75

93,93

27,47

7,27

176,8

1.1

$ 980.000 $ 980.000 1.2

2 $ 190.000 $ 380.000 1.3

5 $ 463.000 $ 2.315.000 1.4

TOTAL COSTO ########## 5% $ 1.678.211,00 5% $ 1.678.211,00 8% $ 2.685.137,60 TOTAL $ 39.605.779,60 19% $ 510.176,14 $ 40.115.955,74 ADMINISTRACIÓN IMPREVISTOS TOTAL PROYECTO UTILIDAD I.V.A. SOBRE UTILIDAD

MEDIDA DESCRIPCION

D.C COTIZACION DE MATERIAL. MANUEL COPETE

UNDIDAD DE

VALOR POR UNIDAD BOGOTA

H. CC 11.706.640 RESOLUCION 003 Por medio de la presente se emite la resolucion 003 con la cual se establece el listado de precios initarios de mano de obra para el territorio nacional

24 Enero 2022 LABORATORIO CLINICO BIOTECGEN Outlet

Las Américas, Bogotá D.C Servicio Público

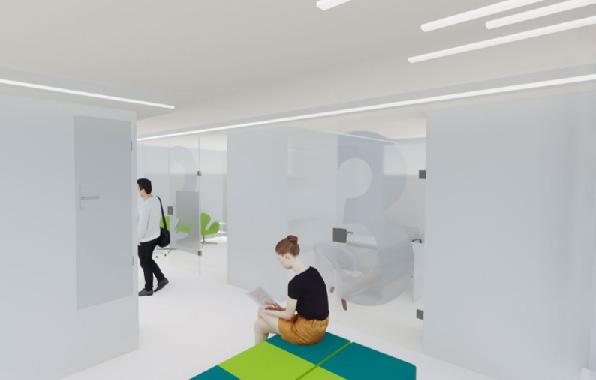

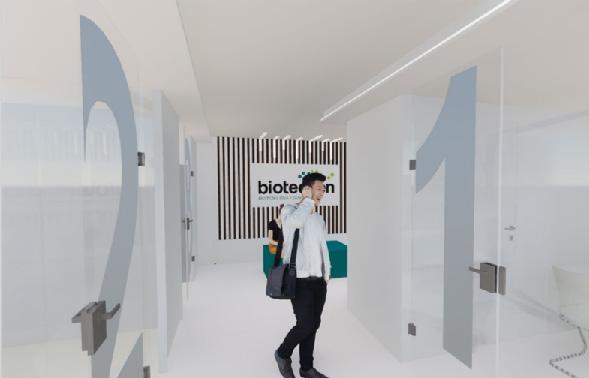

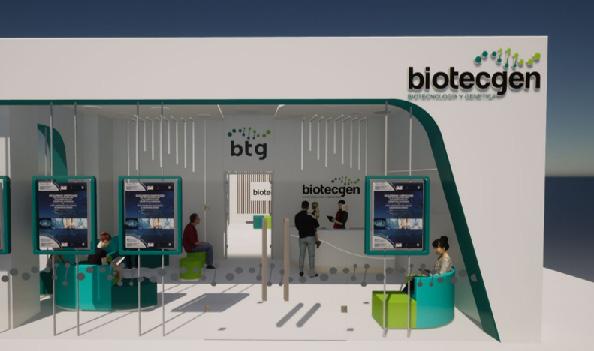

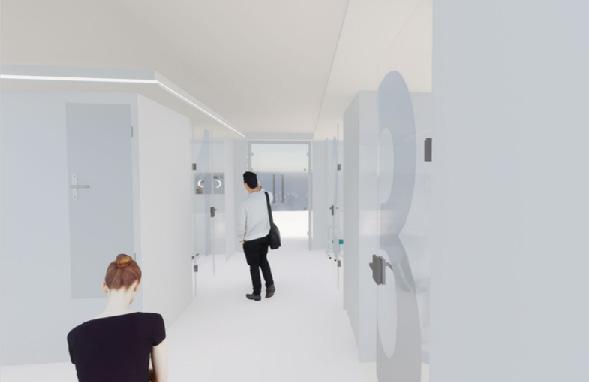

SEMANA 5 14 En tercera instancia, se finiquita el proyecto del laboratorio clinico de Biotecgen aplicando, sincronicamente, los cambios en planimetria a el modelo, sustrayendo los renders correspon dientes en las zonas estratégicas del lugar, denotando sus materiales, inturas, morfologias del drywall, nichos d epublicidad, marcos publicitarios, fachada y puertas en vidrio con frust. No obstante, la cromatica y ordenamiento de zona pública-privada corresponde a los ya existentes en la marca de la empresa, dandole una identidad al local, en los puffs y trazados de luz led a lo largo del espacio, conjugandose con las normativas de visualización, asepxia y agruppamiento de clientes en materia del servicio birndado de salud. 14 Febrero 2022 La información que aquí se presenta es propiedad de Arista Arquitectura, y no podrá ser utilizada salvo para el seguimiento académico. Foto 25 - Render, Biotecgen 1.5 M DISTANCIA CIRCULACIÓN LIBRE FLUJO y GIRO DISCAPACITADOS DOBLE ALTURA ZONA PÚBLICA ALTURA SIMPLE ZONA PRIVADA BARRAS LED PORTADA EMPRESARIAL NICHOS DE SERVICIOS Y PUBLICIDAD ILUMINACIÓN CIRCULAR Y LINEAL PUERTA BATIENTE DE ACCESOS CIELO RASO DE DRYWALL MUROS DE DRYWALL SUELO PORCELANATO 80 X 80 SALA SUELO PORCELANATO 60 X 60 CONSUL. LOCAL ESQUINERO PROPORCIÓN DRYWALL-VIDRIO INTERNO MOBILIARIO MODULAR LABORATORIO CLINICO BIOTECGEN Outlet Las Américas, Bogotá D.C Servicio Público Foto 26 - Render, Biotecgen Foto 27 - Render, Biotecgen Foto 28 - Render, Biotecgen Foto 29 - Render, Biotecgen Foto 30 - Render, Biotecgen Estudiante: Miguel Angel Correa Oficina: Arista Arquitectura Tutor: David Cabrales

Se termina con la empresa, entendiendo la logistica e inventario de la señaletica interior quee debe de tener un lugar o proyecto para ejercer una claridad en estancia y circulación, en este caso en la IPS Manuela Beltrán y Hospital Meissen en Tunjuelito; tendiendo en cuenta el tamaño de una señaletica, si es empotrada o descolgada, dependiendo de su color y simbolos se organiza, cuidadosamente, en grupos de paquetes especificos para ser colcoados en el lugar adecuado. En este caso, se recontaba las señaleticas elabordas en MDF y papel propalcote de ambos lugares para ser distribuidas de manera correcta en la finalización del proyecto en obra.

La información que aquí se presenta es propiedad de Arista Arquitectura, y no podrá ser utilizada salvo para el seguimiento académico.

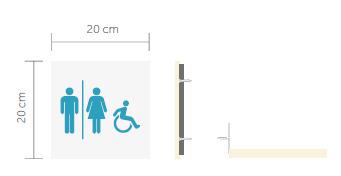

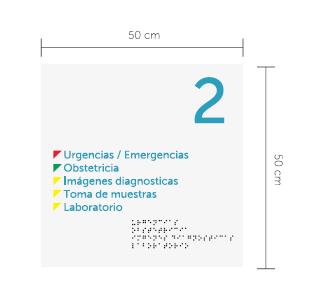

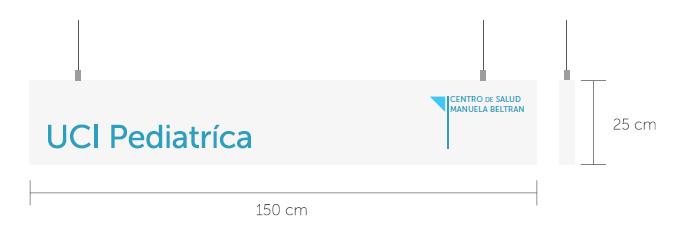

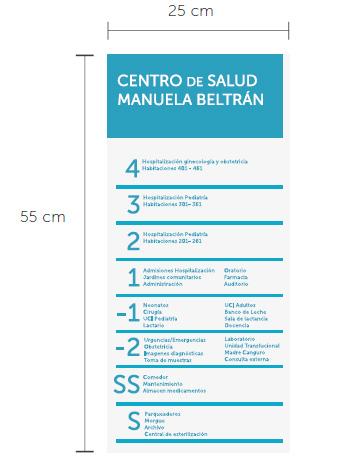

Señaletica

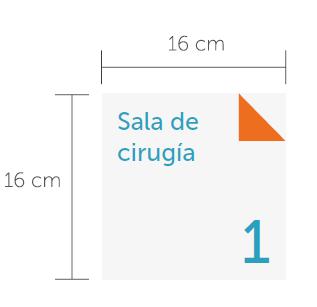

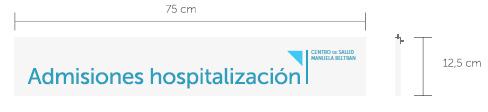

Piso # Nombre Número Medida 1 1 Digiturno 2 75*12,5 cm

Depósito de insumos y equipos 1 16*16 cm

Almacenamiento intermedio de residuos 2 16*16 cm

Residuos Biosanitarios 2 16*16 cm

Residuos Ordinarios 2 16*16 cm

Residuos Reciclables 2 16*16 cm

Residuos Quimicos 2 16*16 cm

Hablador lavado de manos 35 16*16 cm

Lavamanos 11 16*16 cm

Emergencias 2 80*25 cm

Urgencias 2 80*25 cm

Observación urgencias 5 75*12,5 cm

Sala de yesos 1 16*16 cm

Sala de Procedimientos 2 16*16 cm

Sala de reanimación 2 16*16 cm

Área de camillas y sillas 2 16*16 cm

Punto de información 1 16*16 cm

Ventanilla 1 2 16*16 cm

Ventanilla 2 1 16*16 cm

Ventanilla 3 1 16*16 cm

Estudiante: Miguel Angel Correa Oficina: Arista Arquitectura

Tutor: David Cabrales

15 SEMANA 6

21 Febrero 2022

Agrupamiento

1 2 3 4 5 6 7 8

I.P.S MANUELA BELTRÁN

Tunjuelit , Bogotá D.C Servicio Público Tabla 31 - Señaletica, Manuela Beltrán

Oficina: Arista Arquitectura

Tutor:

BIOTECGEN

Local clinico de biotecnologia

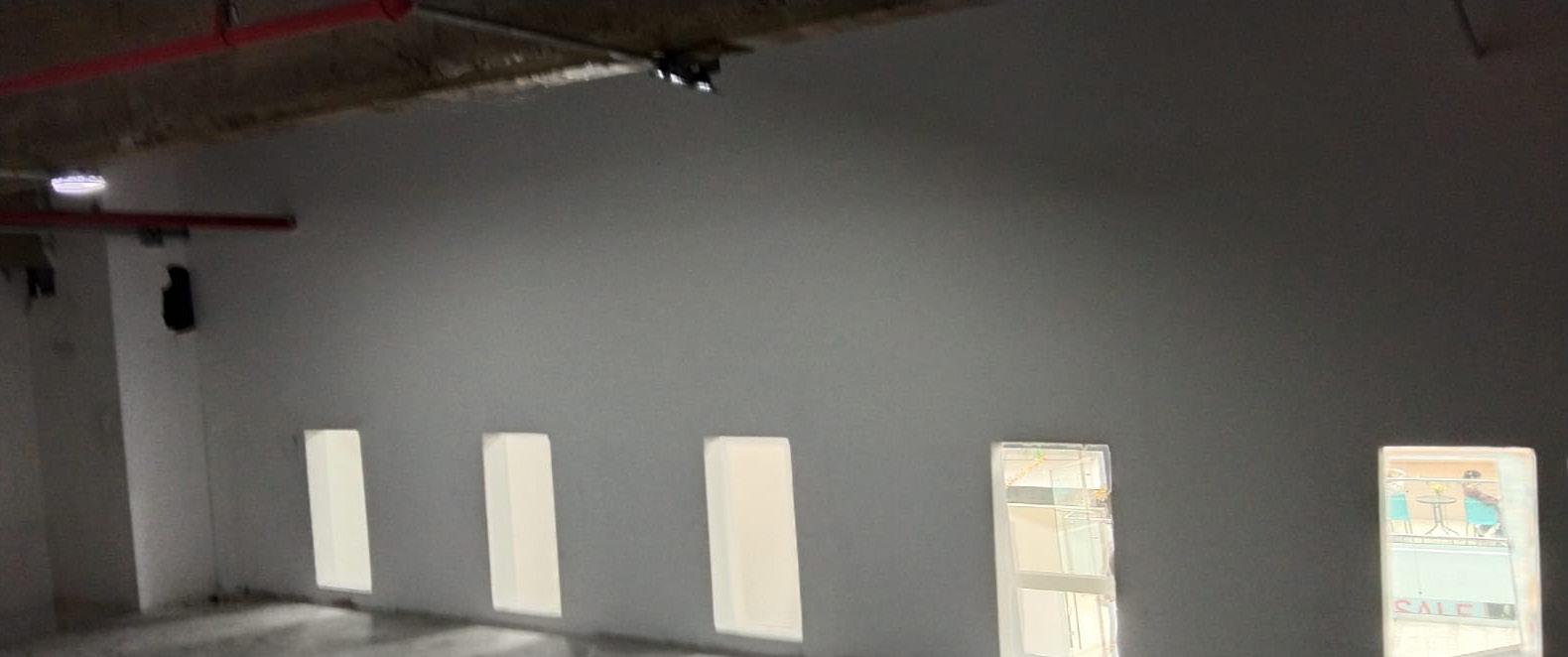

En este desocupado local, se ejecutará la remodelación a nivel arquitectónico para reproducir el laboratorio con las especifica ciones anteriormente expuestas. Con algunas condicionantes en redes, muros y pisos, se deter mina que se deja y que se cambia para implementar los planos elaborados; No obstante, se realiza el levantamiento y la lectura completa del lugar actual para ajustar los errores y potenciales en los nuevos planos. Es por esto, que cada componnte de diseño en su finalización se mandaba a cotizar bajo un proveedor para, que en una visita, este mismo logrará realizar el esquema de diseño bajo el estado actual.

1 2 3 4 LOCAL BIOTECGEN Outlet Las Américas, Bogotá D.C Comercia l

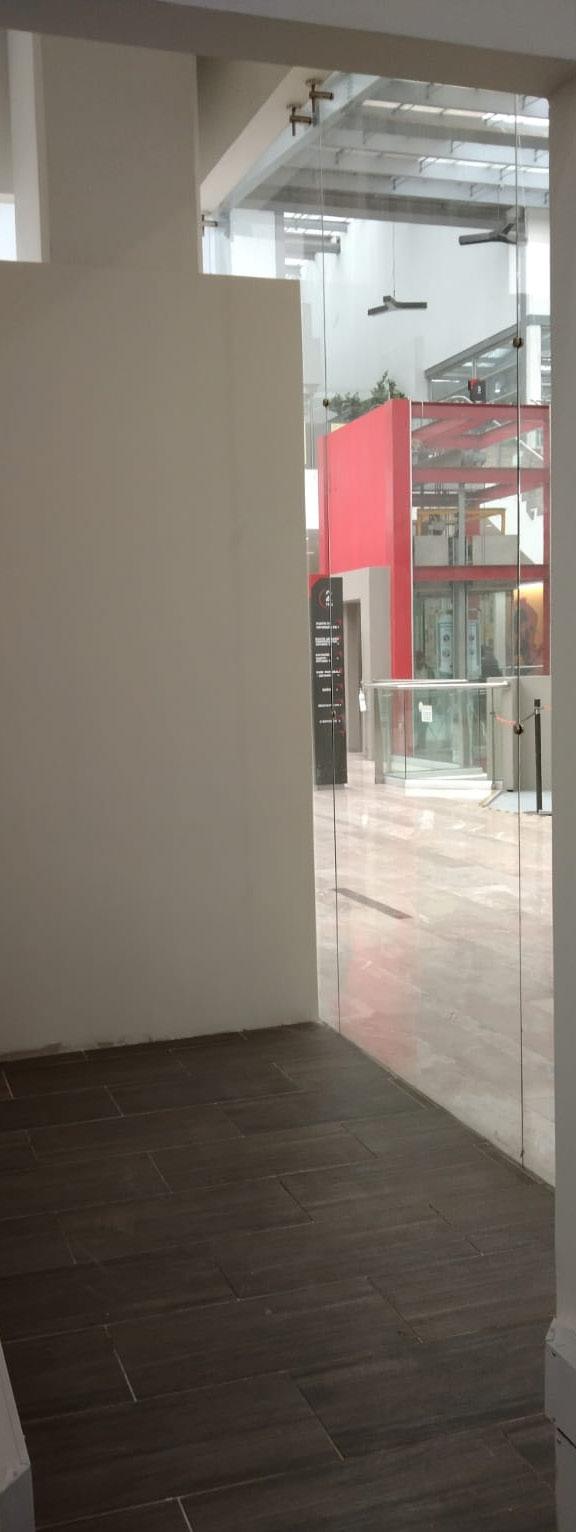

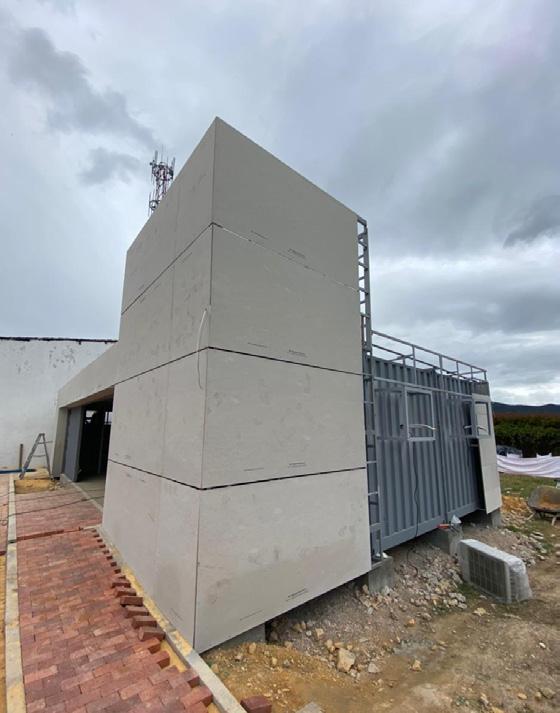

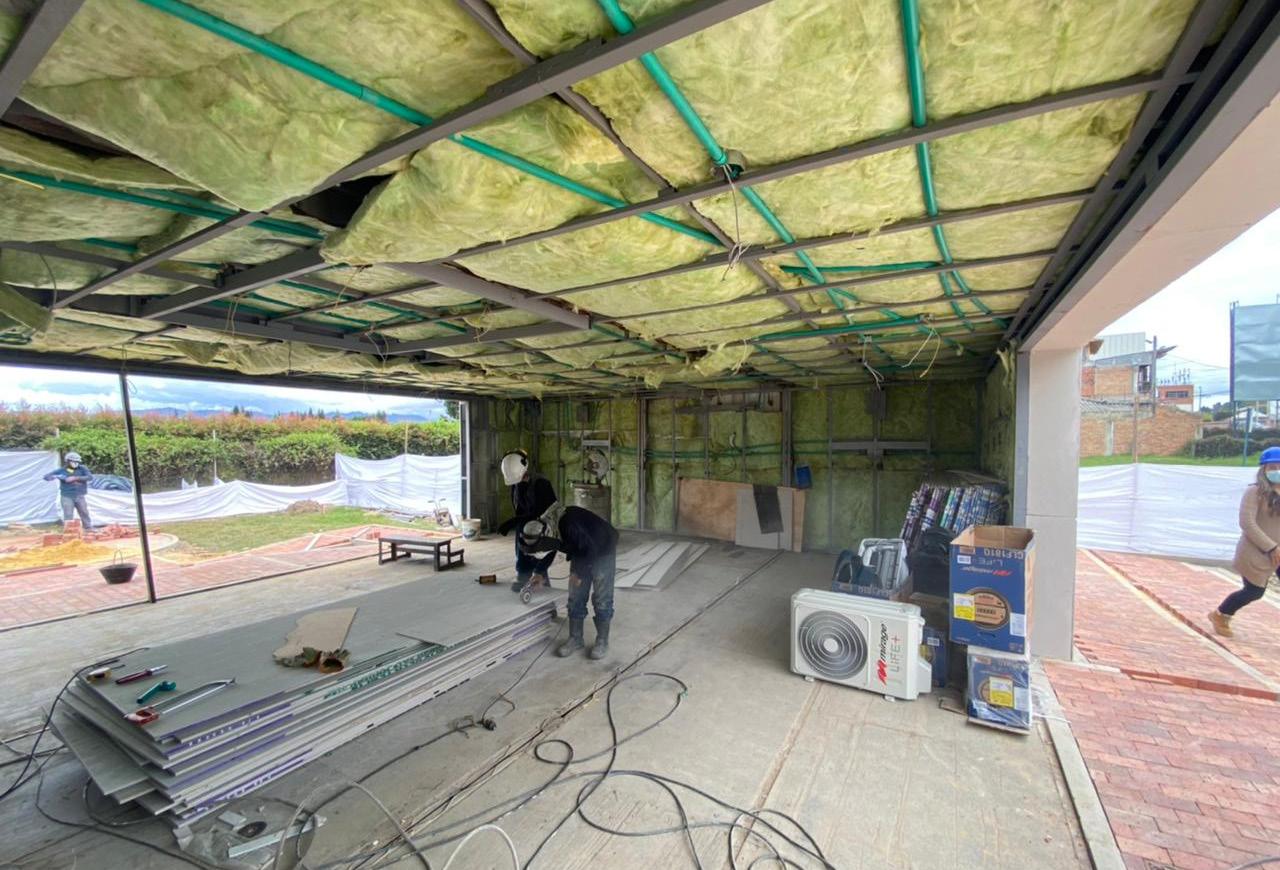

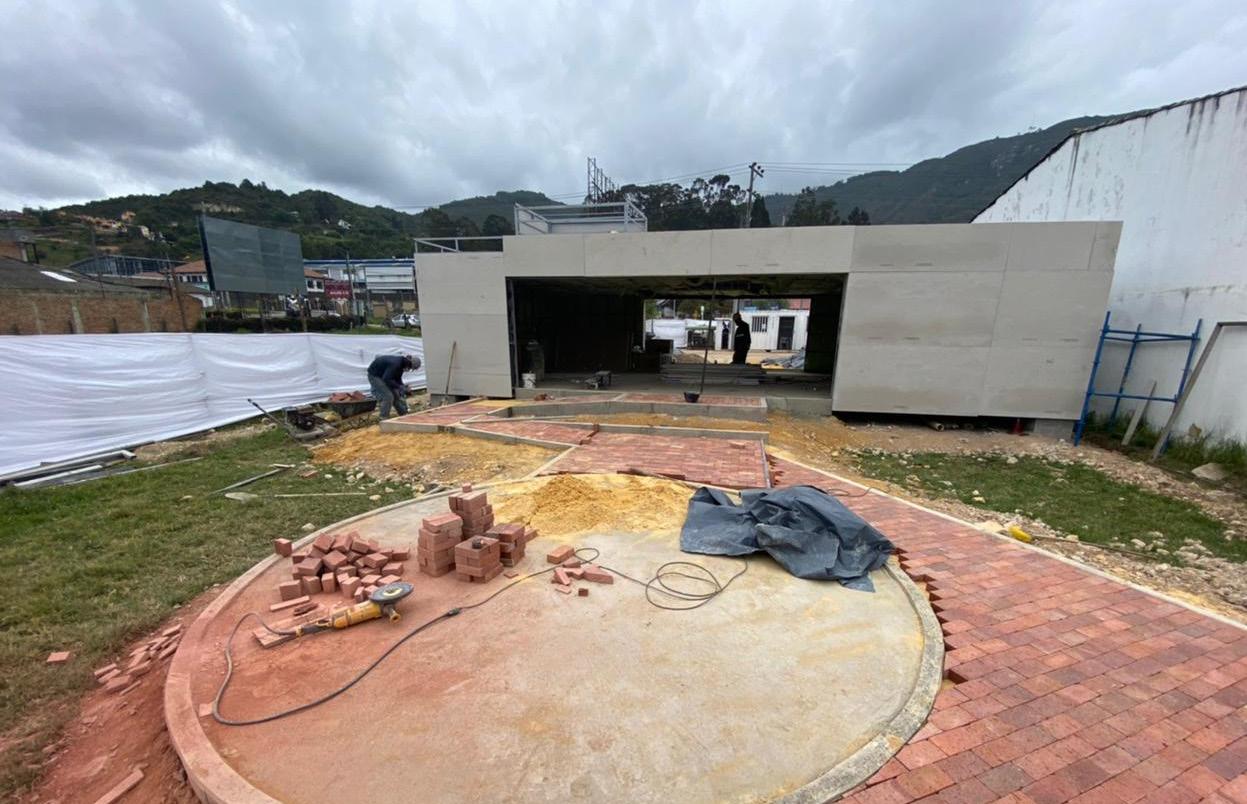

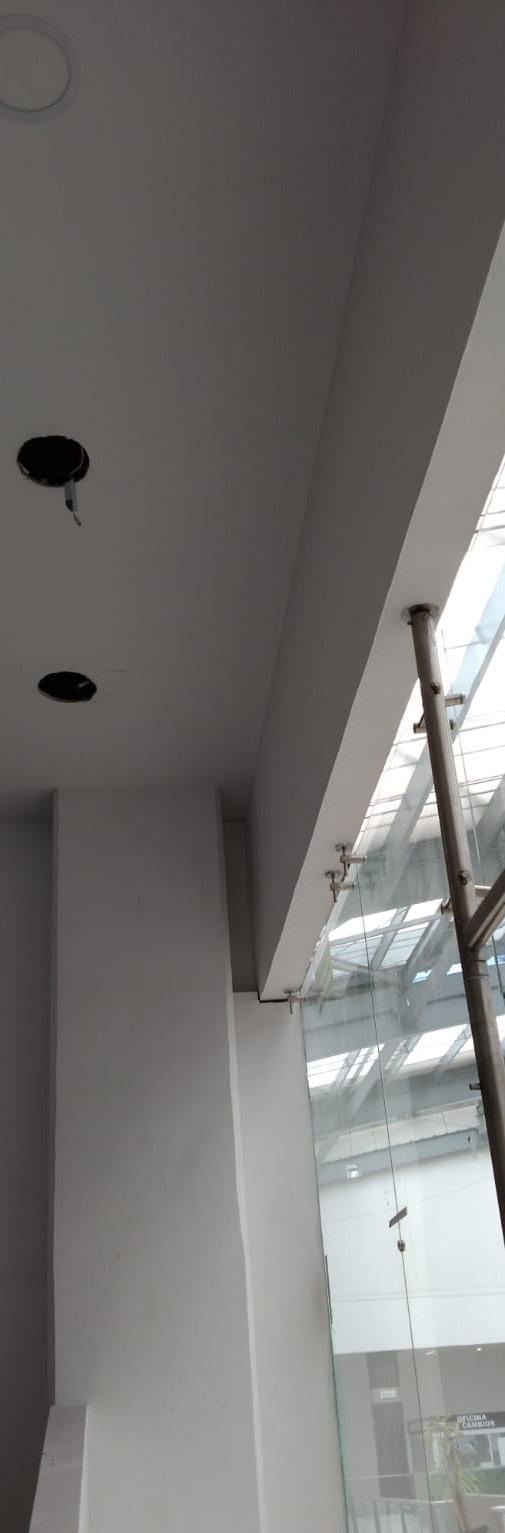

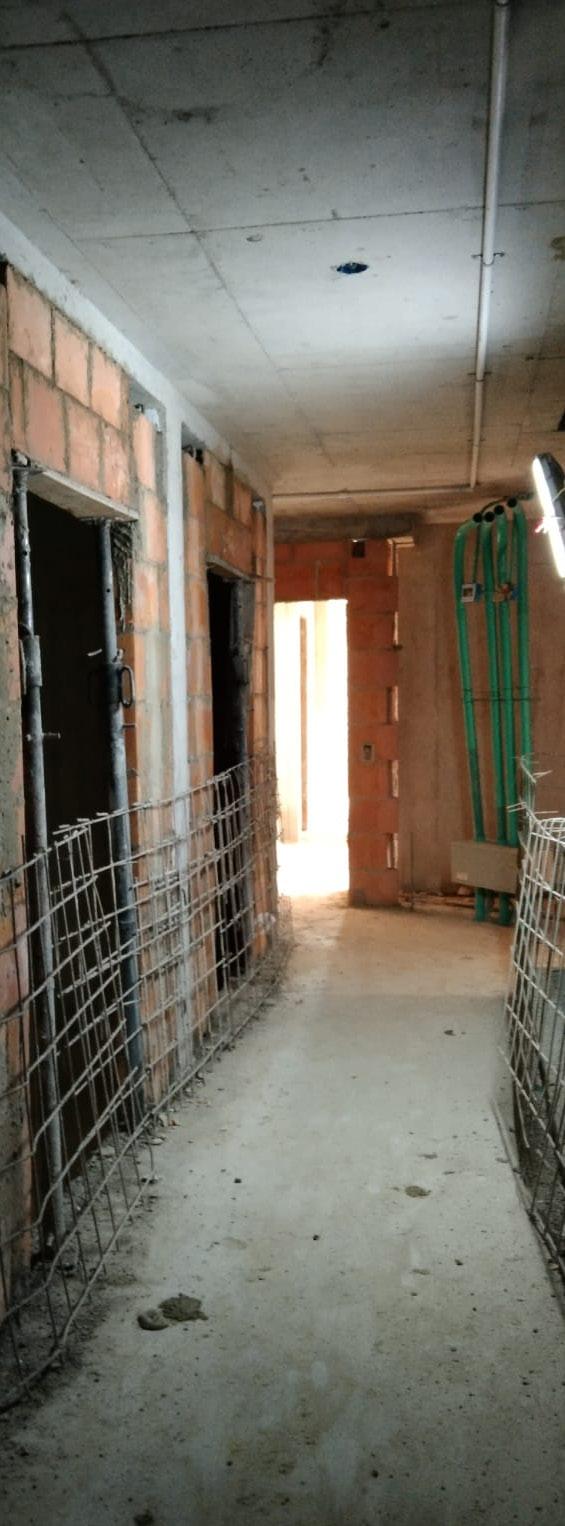

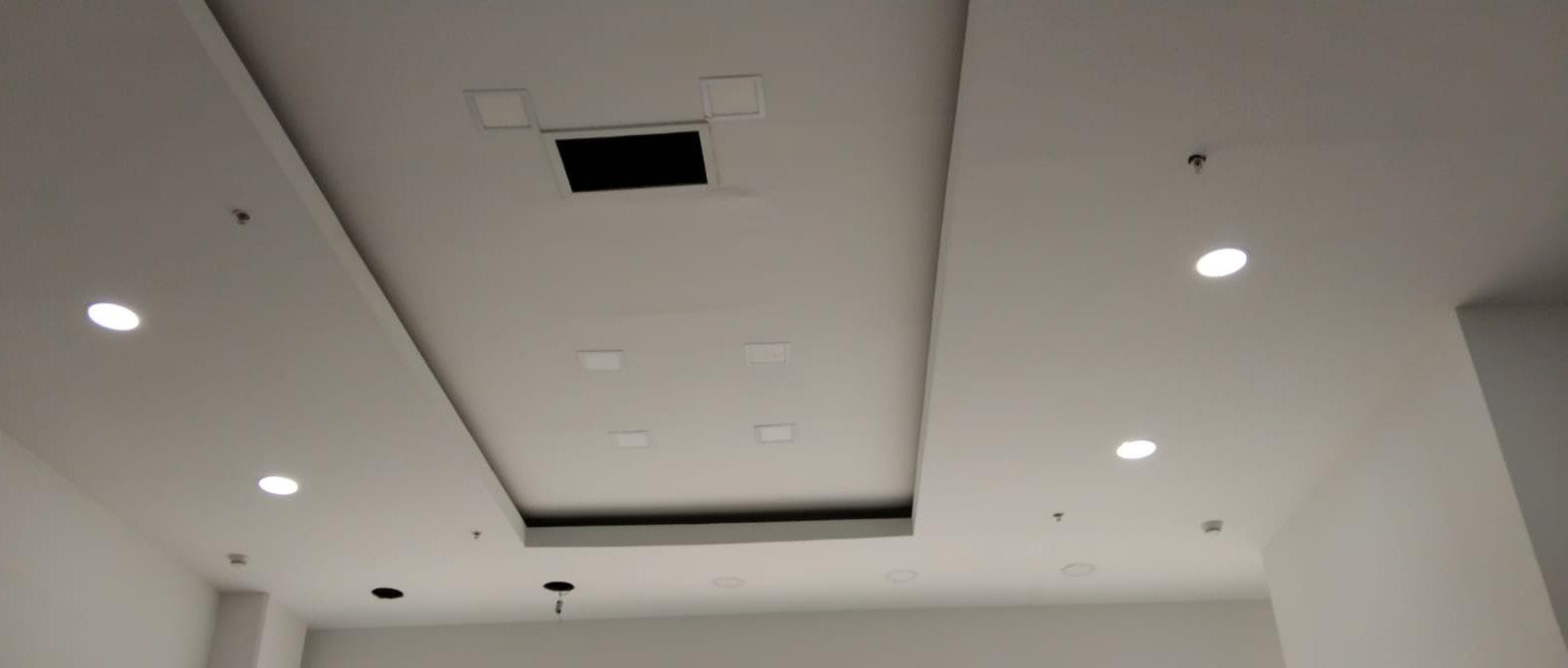

Foto 32 - Obra, Biotecgen La información que aquí se presenta es propiedad de Arista Arquitectura, y no podrá ser utilizada salvo para el seguimiento académico. Foto 33 - Obra, Biotecgen Foto 34 - Obra, Biotecgen Foto 35 - Obra, Biotecgen Foto 36 - Obra, Biotecgen Estudiante: Miguel Angel Correa David Cabrales

17 5 6 7 8 LOCAL BIOTECGEN Outlet Las Américas, Bogotá D.C Comercia l La información que aquí se presenta es propiedad de Arista Arquitectura, y no podrá ser utilizada salvo para el seguimiento académico. Foto 37 - Obra, Biotecgen Foto 38 - Obra, Biotecgen Foto 39 - Obra, Biotecgen Foto 40 - Obra, Biotecgen

SALINAS I - ACANTO II - SALINAS II

En este segundo corte, se aportó en 3 proyectos, en diseño, con la empresa AR Construcciones: El primero es el proyecto Salinas I, donde a revisión y observación de la oficina de planeación de Zipaquirá, se debió hacer unas correccio nes y ajustes en el urbanismo en materia de secciones viales, dimensiones, materiales, expresión planimetrica y mejoramiento de andenes. En segunda parte, se completa el desarrollo del proyecto Acanto II en Mosquera; este conjunto de apartamentos se le ajudicaron unas corec ciones por parte de la curaduria municipal en materia de planimetria, escaleras y baños, solucionado mediante ajustes a nivel arquitectóni co.

En tercera parte se realizan, en el proyecto de torres de apartamentos Salinas II, detalles constructivos del cuarto de basuras, esecificando parametros en rejillas y acabados, por normativa, de este tipo de espacios. Se aporta también en visita a obra del proyecto VIS Torres 20 de Julio y en el modelado de torres de apartamentos del mismo Salinas.

SEGUNDO CORTE ( 28 FEB - 24 ABR ) AR CONSTRUCCIONES

En este proyecto de conjuntos de apartamentos Salinas I en Zipaquirá, Cundinamarca. La oficina de planeación urbana del municipio rectifico en los diseños urbanos terminados un conjunto de observaciones en este campo para aplicar y mejorar los planos, debido a que, cada punto del diseño arquietctónico o urbano deben cumplir con la norma para ser aprobados y construidos.

En este caso, este proyecto en desarrollo tiene 3 etapas, 1 etapa ya construida, 2 etapa en obra blanca y 3 etapa en obra negra; No obstante, el diseño de andenes y su continuidad, ajustes de dimensiones en seccions viales, identificación y análisis del urbanismo por tramos con enfásis en los andenes, las rampas y señales viales debidas, y las identificaciones d pompeyanos o cruces fueron los ajustes a realizar.

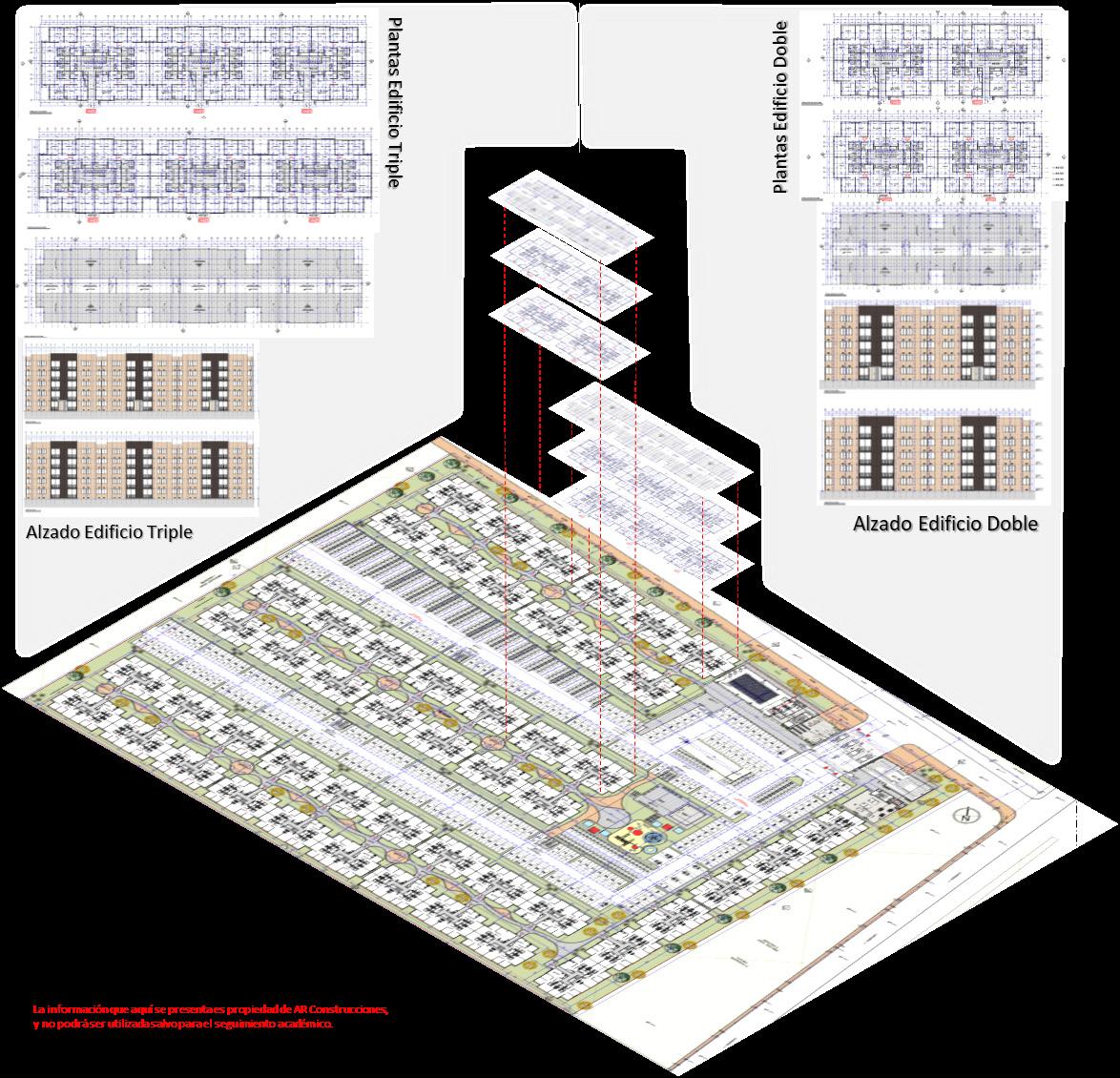

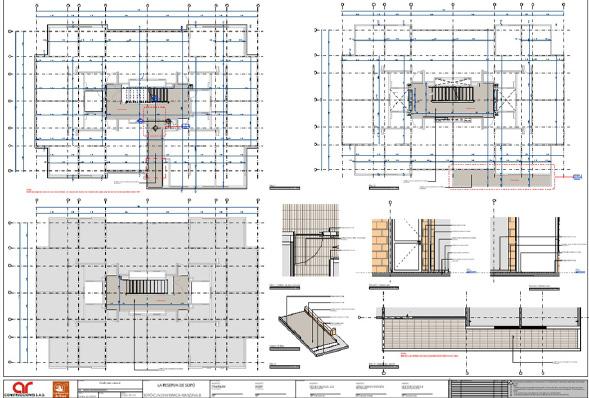

Infografía 41 - Planimetría 1, Salinas I

La información que aquí se presenta es propiedad de AR Construcciones, y no podrá ser utilizada salvo para el seguimiento académico.

SEMANA 7 20

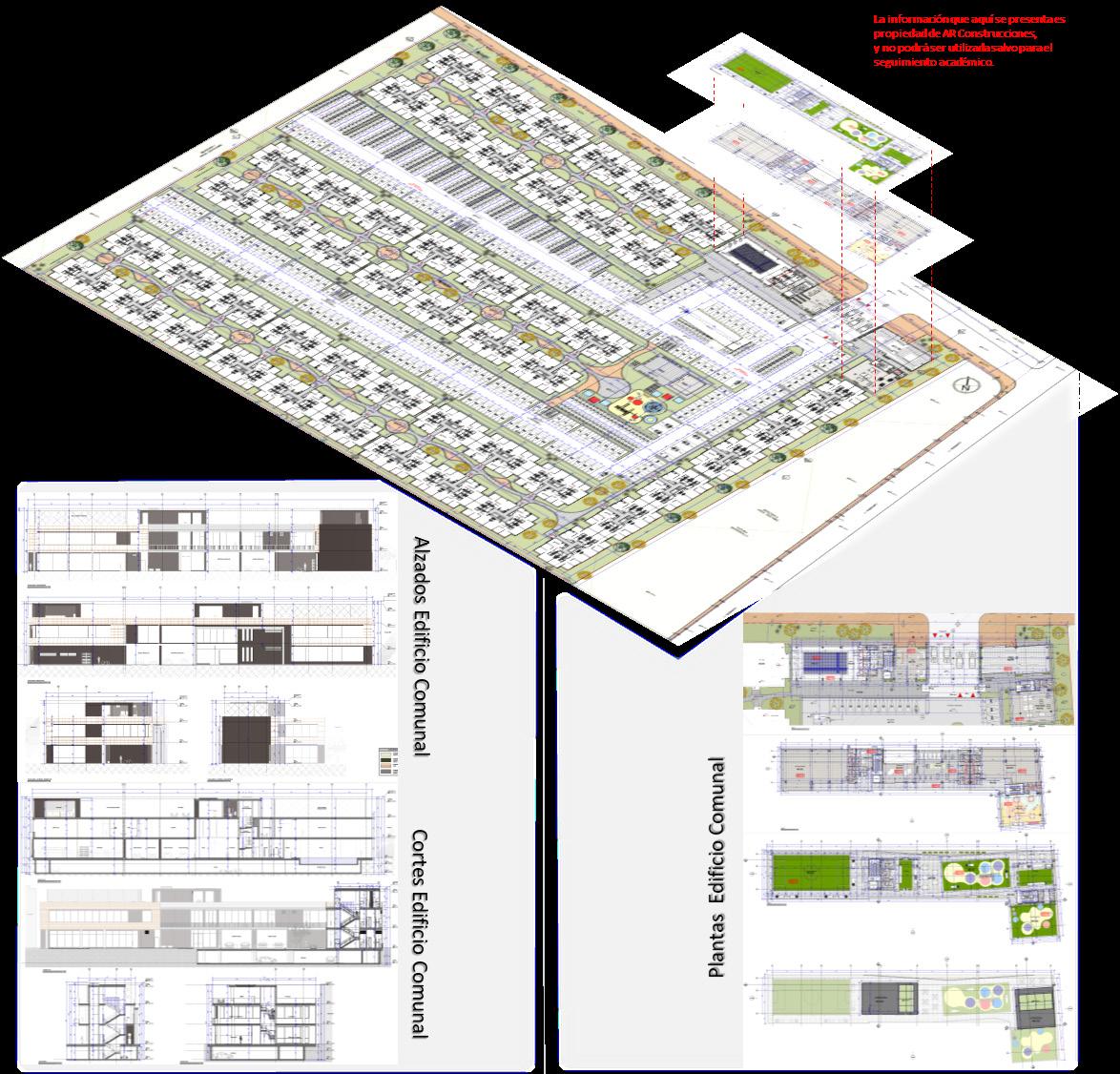

Plano General Urbanistico Salinas 28 Febrero 2022 TORRES DE APARTAMENTOS SALINAS I Zipaquir , Urbanización Las Mercedes Estudiante: Miguel Angel Correa Oficina: AR Construcciones Tutor Interno: Edgar Luna Tutor Externo: Jorge Marin Riveros

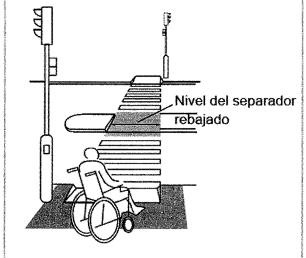

Dicho anteriormente, se ragmento en tramos la aplicación de la sobservaciones basado en el urbanismo dle proyecto, con referencia en espacio público y andenes, donde en planta, secciones y detalles constructivos se muestra las caracteristicas de la circulación, cruces, continuidades de materiales en aceras y tipologias de flujos con respecto al sector del lugar, logrando asi un pertinente estudio del ntorno del actual proyecto. Con la norma ya aplicada, se contornea con estos mismos tramos a travéz d eun hilo las 3 manzanas del proyecto, enriqueciendo las tipologias de vias en los planos, donde se presentan carreteras y calles de diferente escala, con impactos diferentes a los accesos del proyecto.

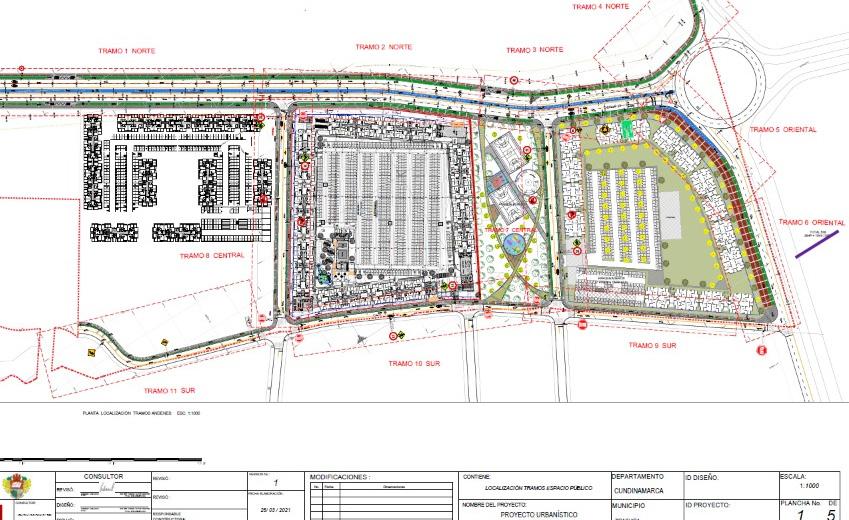

K0+780 K0+800 K0+820 K0+780 K0+800 K0+820 K0+840 K0+843 K0+800 K0+820 K0+840 VER DETALLE 01 T-4 T-5 K0+820 K0+840 K0+854 K0+840 VER DETALLE 01 2593.70 ViaaUbaté T-6 T-7 1010100 m.E 29.00 Andén Andén 2.50 7.00 Área Útil 7.00 Área Útil Via 2.50 Separador central 2.50 5.00 2.50 Via Verde Antejardin 5.00 5.00 Antejardin Verde ZONA VERDE ADOQUÍN ARCILLA RECTANGULAR 10cm 20cm 06cm. REF: A25 PEND SARDINEL ALTO RAMPA REF: A-86 ESPECIFICACIONES LOSETA TÁCTIL ALERTA 40cm 40cm REF: A-55 PEND 1% LOSETA TÁCTIL GUÍA 40cm 40cm REF: A-56 A-80 SARDINEL REVISÓ DIBUJÓ: VERSION No.: FECHA ELABORACIÓN: 1 CONTIENE: DEPARTAMENTO MUNICIPIO NOMBRE DEL PROYECTO: 25/ 03 2021 No. Fecha MODIFICACIONES DISEÑÓ: REVISÓ: CONSULTOR Observaciones REVISÓ RESPONSABLE CONSTRUCTORA PROYECTO URBANÍSTICO LAS MERCEDES ZIPAQUIRA CUNDINAMARCA ZIPAQUIRA DISEÑO DE ANDENES Y ESPACIO PÚBLICO CONSTRUCTOR: CONSULTOR: TRAMO NORTE ESC. 1:250 TRAMO ORIENTAL ESC. 1:250 TRAMO ORIENTAL ESC. 1:250 PERFIL VIAL CARRERA 22 ESC. 1:100 AXONOMETRIA DETALLE ANDÉN Y RAMPA. SIN ESCALA PLANTA DETALLE ANDÉN ESC. 1:50 1009700 m.E 1009700 m.E 2593.70 16.35 3.34 5.00 11.68 8.95 41 42 37 GIMNASIO SALÓNDEJUEGOS ADMON. EMPLEADOS RECEPCIÓN Calle 14 ANTEJARDÍN ANTEJARDÍN Apto. UbicaciónArmarios SALIDA 1009900,0 1009800,0 1048700,0 1048700,0 N 30 30 13.00 SARDINEL PREFABRICADO EN CONCRETO REF: A-10* ADOQUÍN DE ARCILLA RECTANGULAR 10cm 20cm 06cm. REF: A25 0.00 PEND PIEZA DE REMATE RAMPA REF: A-105 ADOQUÍN DEMARCADOR VISUAL 20cm 10cm REF: A-26 BORDILLO ARCILLA RECTANGULAR. REF: A25 PEND 1% LOSETA TÁCTIL BORDILLO PREFABRICADO REF: A-80 REVISÓ VERSION No.: FECHA ELABORACIÓN: 1 CONTIENE: DEPARTAMENTO MUNICIPIO ID DISEÑO: ESCALA: PLANCHA No. DE REFERENCIADA 5 NOMBRE DEL PROYECTO: 25/ 03 2021 5 No. Fecha MODIFICACIONES DISEÑÓ: REVISÓ: CONSULTOR Observaciones REVISÓ ID PROYECTO: PROYECTO URBANÍSTICO LAS MERCEDES ZIPAQUIRA CUNDINAMARCA ZIPAQUIRA DISEÑO DE ANDENES ESPACIO PÚBLICO CONSTRUCTOR: CONSULTOR: TRAMO 10 SUR ESC. 1:250 TRAMO 11 SUR ESC. 1:250 TRAMO SUR ESC. 1:250 PERFIL VIAL CALLE 32 ESC. 1:100 AXONOMETRIA DETALLE ANDÉN Y RAMPA. SIN ESCALA PLANTA DETALLE ANDÉN ESC. 1:50 5.00 8.95 45 43 42 44 GIMNASIO ESTACIÓN ANTEJARDÍN 3.0 1048800,0 E 1009800,0 Agua 4M Gas 4M K0+500 K0+500 30 30 13.00 Andén Andén 7.00 3.00 ZPA 3.00 ZPA Via SARDINEL PREFABRICADO EN CONCRETO REF: A-10* REF: A25 TABLETA GUIA EN CONCRETO 40cm 20cm PARQUE PÚBLICO T-1 T-2 PORTERIA K0+720 K0+740 30 2593.70 2593.70 TRAMO 7 CENTRAL 30 30 PEND PIEZA DE REMATE RAMPA REF: A-105 ADOQUÍN DEMARCADOR VISUAL 20cm 10cm REF: A-26 REF: A-55 ARCILLA RECTANGULAR. REF: A25 PEND 1% LOSETA TÁCTIL GUÍA 40cm BORDILLO PREFABRICADO REF: A-80 REVISÓ DIBUJÓ: VERSION No.: FECHA ELABORACIÓN: 1 CONTIENE: DEPARTAMENTO MUNICIPIO ID DISEÑO: ESCALA: PLANCHA No. DE REFERENCIADA 4 NOMBRE DEL PROYECTO: 25/ 03 2021 5 No. Fecha MODIFICACIONES DISEÑÓ: REVISÓ: CONSULTOR Observaciones REVISÓ RESPONSABLE CONSTRUCTORA ID PROYECTO: PROYECTO URBANÍSTICO LAS MERCEDES ZIPAQUIRA CUNDINAMARCA DISEÑO DE ANDENES Y ESPACIO PÚBLICO CONSTRUCTOR: CONTRATO No. CONTRATO No. TRAMO CENTRAL ESC. 1:250 TRAMO CENTRAL ESC. 1:250 PERFIL VIAL CARRERA 23 ESC. 1:100 AXONOMETRIA DETALLE ANDÉN RAMPA. SIN ESCALA PLANTA DETALLE ANDÉN ESC. 1:50 K0+240 K0+280 K0+320 K0+340 K0+360 K0+380 K0+420 K0+460 K0+260 K0+300 K0+340 K0+360 K0+380 K0+400 K0+440 K0+460 K0+480 K0+240 K0+260 K0+280 K0+300 K0+320 K0+340 K0+360 K0+380 K0+400 K0+420 K0+440 K0+460 K0+380 K0+400 K0+420 K0+440 K0+460 K0+480 30 N.E. 2593.70 2593.70 N.E. CALLE 33 T-3 N K0+680 K0+700 K0+720 K0+740 K0+760 K0+780 K0+680 K0+700 K0+720 K0+740 K0+760 K0+780 K0+800 K0+680 K0+700 K0+720 K0+680 K0+700 K0+720 K0+740 K0+760 K0+780 -0.20 50 30 2593.70-0.20 Via delAlamedaUbaté Zipa 2593.70 0.00 2593.70 6.00 9.34 32.24 Calle 33 ANTEJARDÍN 5.0 ANTEJARDÍN K0+480 K0+520 K0+540 K0+560 K0+580 K0+600 K0+620 K0+640 K0+660 K0+500 K0+540 K0+560 K0+580 K0+600 K0+620 K0+640 K0+660 K0+680 K0+480 K0+500 K0+520 K0+540 K0+560 K0+580 K0+600 K0+620 K0+640 K0+660 K0+500 K0+520 K0+540 K0+560 K0+580 K0+600 K0+620 K0+640 K0+660 K0+680 2593.70 0.00 2593.70 30 29.00 Andén Andén 2.50 7.00 Área Útil 7.00 Área Útil Via 2.50 Separador central 2.50 5.00 2.50 Via Z. Verde Antejardin 5.00 5.00 Antejardin Z. Verde ZONA VERDE ADOQUÍN ARCILLA RECTANGULAR 10cm 20cm 06cm. REF: A25 PEND PIEZA DE REMATE RAMPA REF: A-105 ADOQUÍN DEMARCADOR VISUAL 20cm 10cm REF: A-26 BORDILLO PREFABRICADO TIPO REF: A-80 ADOQUÍN DE ARCILLA RECTANGULAR. REF: PEND 1% LOSETA TÁCTIL GUÍA 40cm 40cm REF: A-56 SARDINEL PREFABRICADO REF: A-10 CONTRATO No. CONTRATO No. REVISÓ DIBUJÓ: FECHA ELABORACIÓN: 1 CONTIENE: DEPARTAMENTO MUNICIPIO ID DISEÑO: ESCALA: PLANCHA No. DE REFERENCIADA 2 NOMBRE DEL PROYECTO: 25/ 03 2021 5 MODIFICACIONES DISEÑÓ: REVISÓ: CONSULTOR REVISÓ RESPONSABLE CONSTRUCTORA ID PROYECTO: PROYECTO URBANÍSTICO LAS MERCEDES ZIPAQUIRA CUNDINAMARCA ZIPAQUIRA DISEÑO DE ANDENES Y ESPACIO PÚBLICO TRAMO NORTE ESC. 1:250 TRAMO NORTE ESC. 1:250 TRAMO NORTE ESC. 1:250 PERFIL VIAL CALLE 33 ESC. 1:100 AXONOMETRIA DETALLE ANDÉN RAMPA. SIN ESCALA PLANTA DETALLE ANDÉN ESC. 1:50 SEMANA 8 21

TRAMOS 123 TRAMOS 78 TRAMOS 456 TRAMOS 91011 Nororiente Calle 33 Carrera 23 Surcentro Calle 32 Carrera 22 - 21 Norma Vial Norma Vial 07 Marzo 2022 TORRES DE APARTAMENTOS SALINAS I Zipaquir , Urbanización Las Mercedes Estudiante: Miguel Angel Correa Oficina: AR Construcciones Tutor Interno: Edgar Luna Tutor Externo: Jorge Marin Riveros Infografía 42 -

Infografía 43 -

Infografía 44 - Planimetría 4,

I Infografía 45 - Planimetría 5,

Planimetría 2, Salinas I

Planimetría

Salinas I

Salinas

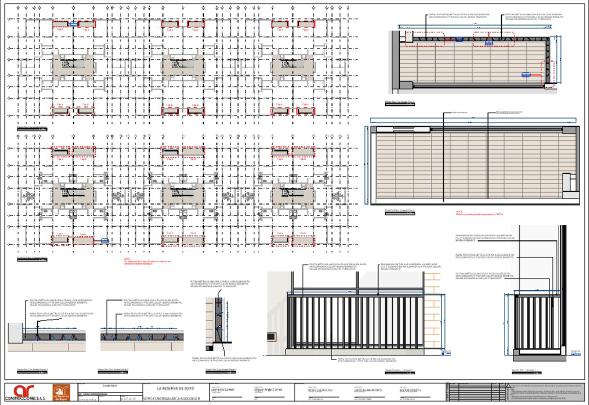

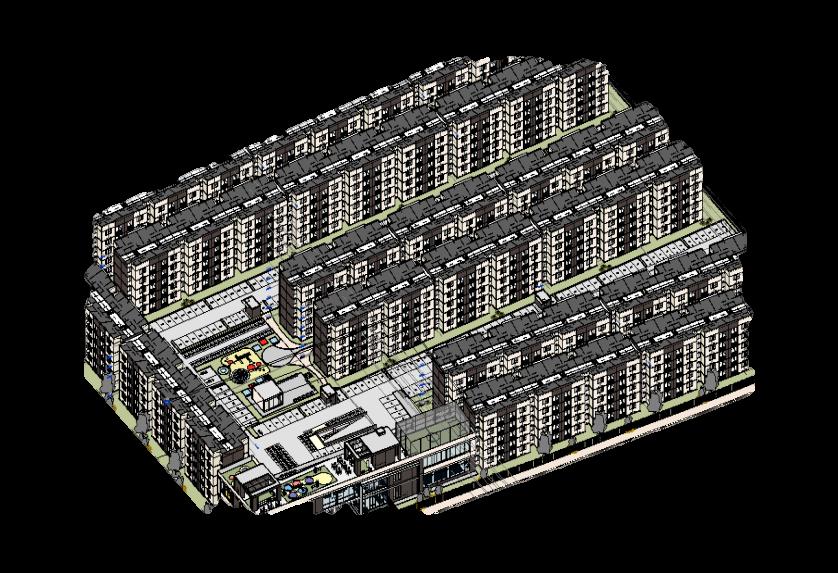

En este proyecto, el aporte del estudiante consistió en ajustar la planimetría (plantas, alzados y secciones) del urbanismo y la arquitectura correspondiente a las correcciones de licita ción con la curaduría municipal de Mosquera. Dichas correcciones, están basadas en la claridad planimétrica de los entregables en materia de cotas, ejes estructurales, ventilación de baños, carga de ocupación por piso de acuerdo a estudios de seguridad de humana, relación de vacíos en planta y corte, y perfeccionamiento de montaje de escaleras, en nivel arquitectónico y nivel urbano, ajustes de nomenclaturas igualmente.En planta urbana, la reposición de mojones y sus respectivas cotas de acuerdo a la implantación permitió mejorar el urbanismo y su relación con las plantas de primer piso arquitectónicas de las torres de apartamentos.

9 TORRES DE

SEMANA

APARTAMENTOS ACANTO II Mosquera, Urbanismo 85 Barrio Planadas

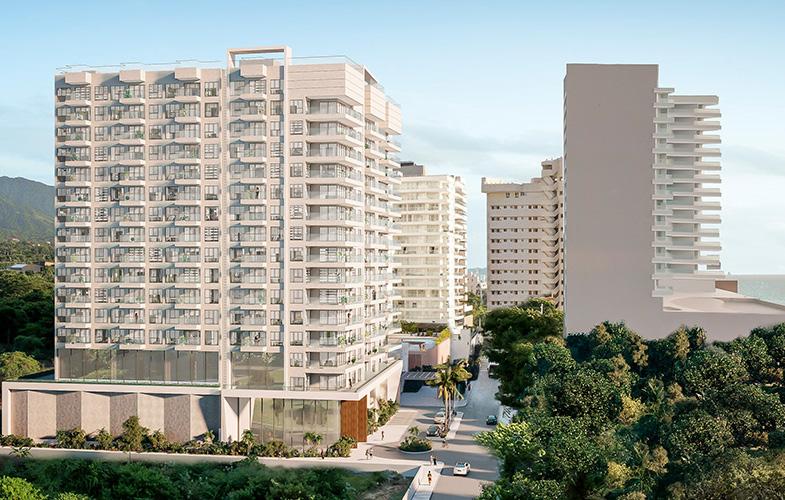

14 Marzo 2022 Estudiante: Miguel Angel Correa Oficina: AR Construcciones Tutor Interno: Edgar Luna Tutor Externo: Jorge Marin Riveros 1 2 Reservas del Mar - Santa Marta Reservas del Mar - Santa Marta Infografía 46 - Planimetría 1, Acanto II Maqueta - Foto 1, Reserva del mar Maqueta - Foto 2, Reserva del mar

En esta semana bajo el yugo de este proyecto, se desarrollaron: Destrezas en acotación eficiente a gran escala (urbanismo y arquitectura), Entendimiento de la composición real y detallada de un proyecto arquitectónico inmobiliario, Estructura de nomenclaturas y símbolos pertinentes en los planos entregables de un proyecto para su óptima lectura, aumento de manejo y conocimiento en el programa Revit de 50 % a 75%, Manejo de tiempos por día, de metas y entregables en materia de correcciones, de un proyecto a grane escala (Urbano-Inmobiliario) y Habilidad sistemática y de procesos en un proyecto inmobiliario.

SEMANA 10 23 TORRES

APARTAMENTOS ACANTO II

Mosquera, Urbanismo 85 Barrio Planadas

21 Marzo 2022 Estudiante: Miguel Angel Correa Oficina: AR Construcciones Tutor Interno: Edgar Luna Tutor Externo: Jorge Marin Riveros 3 4 Reservas del Mar - Santa Marta Reservas del Mar - Santa Marta

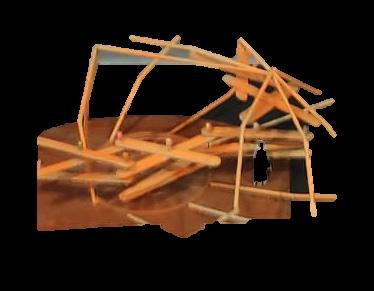

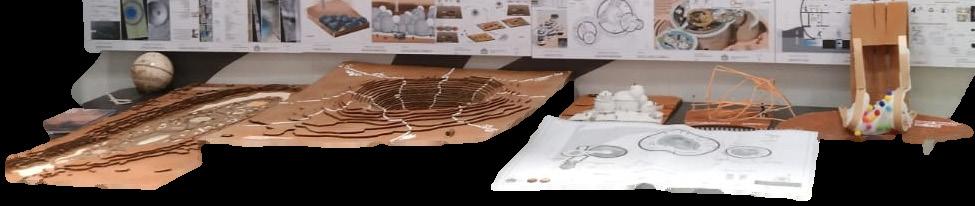

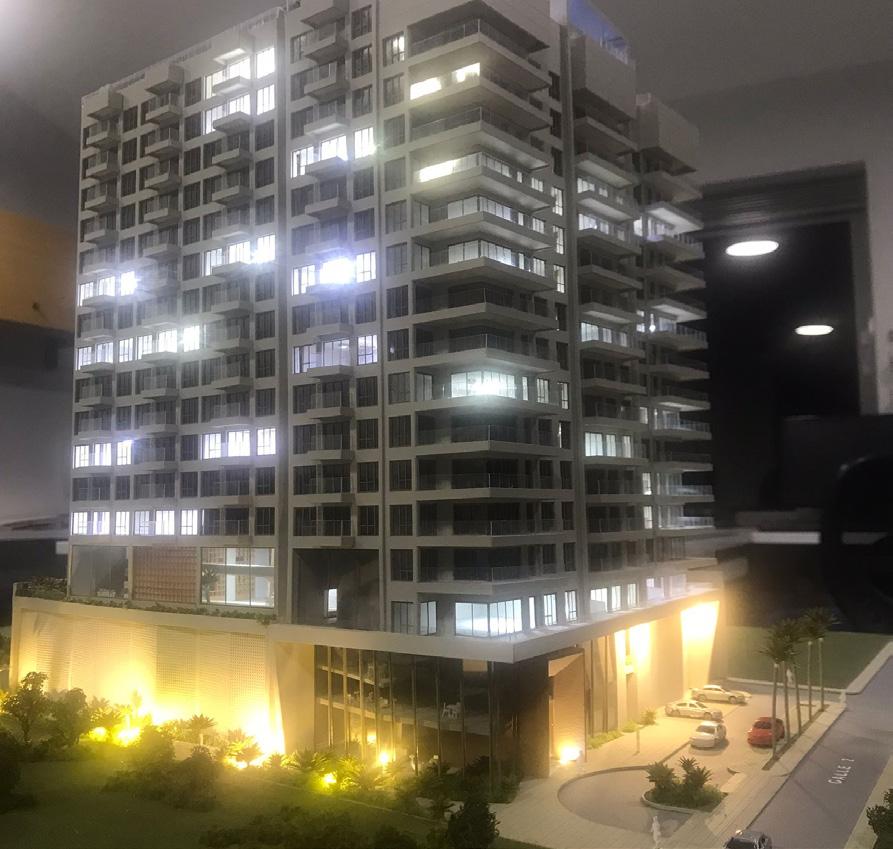

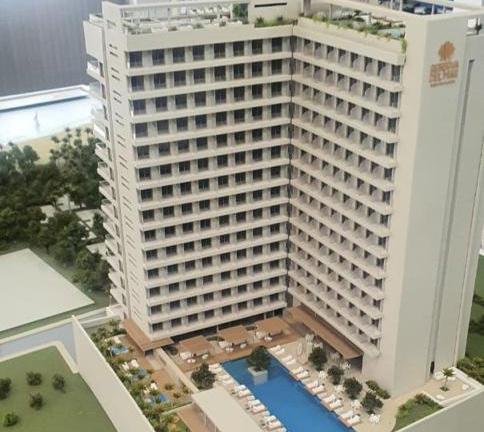

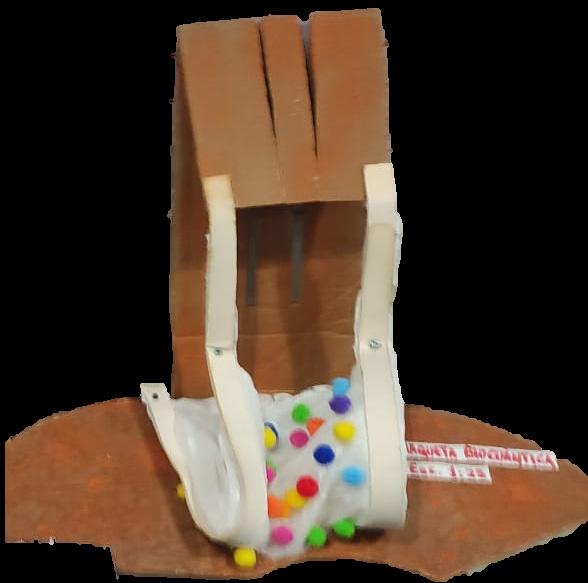

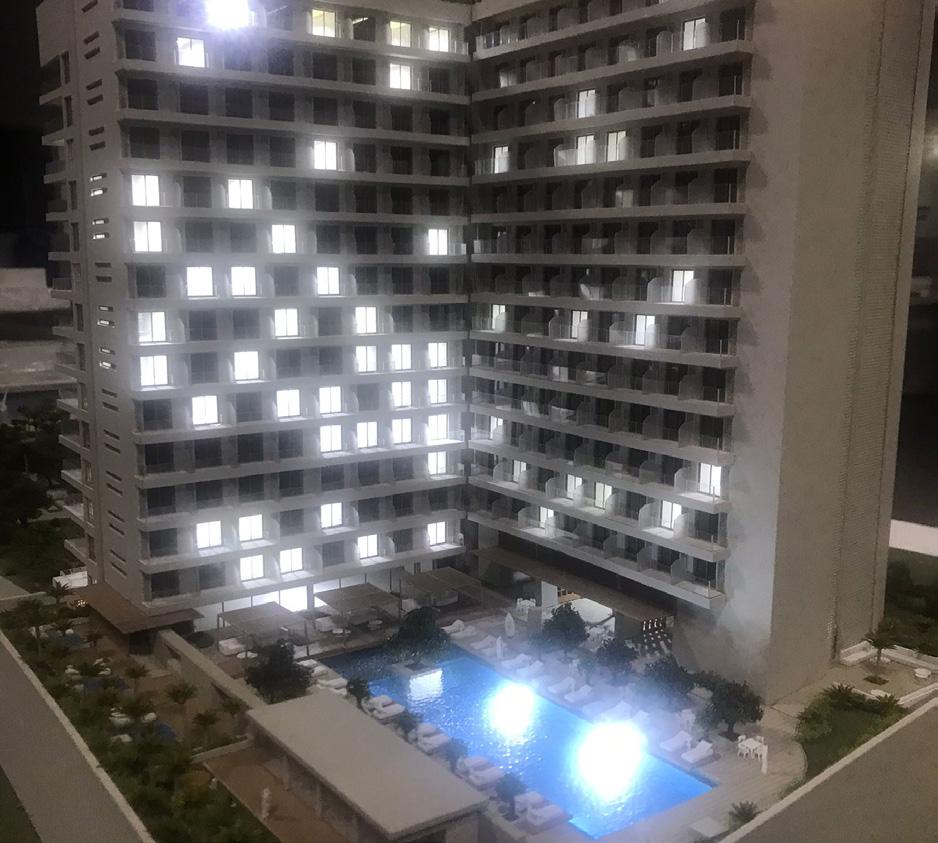

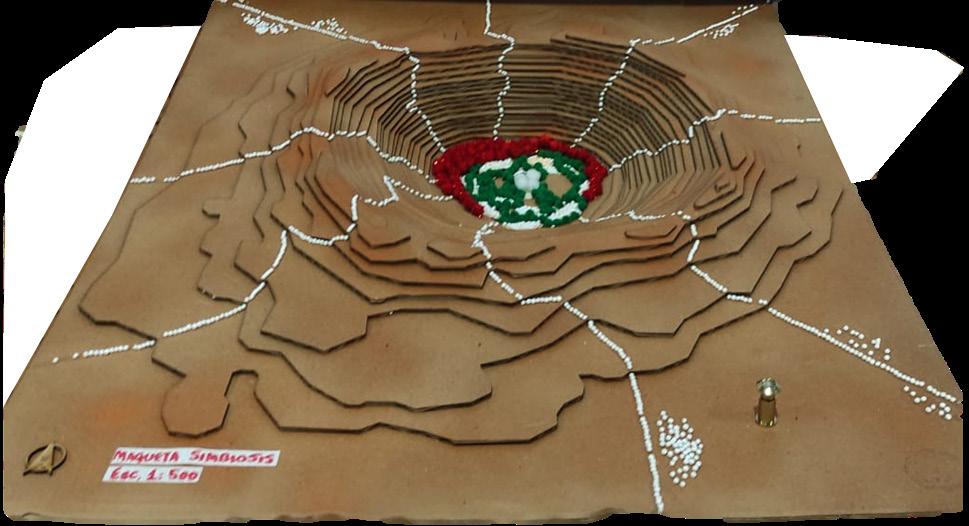

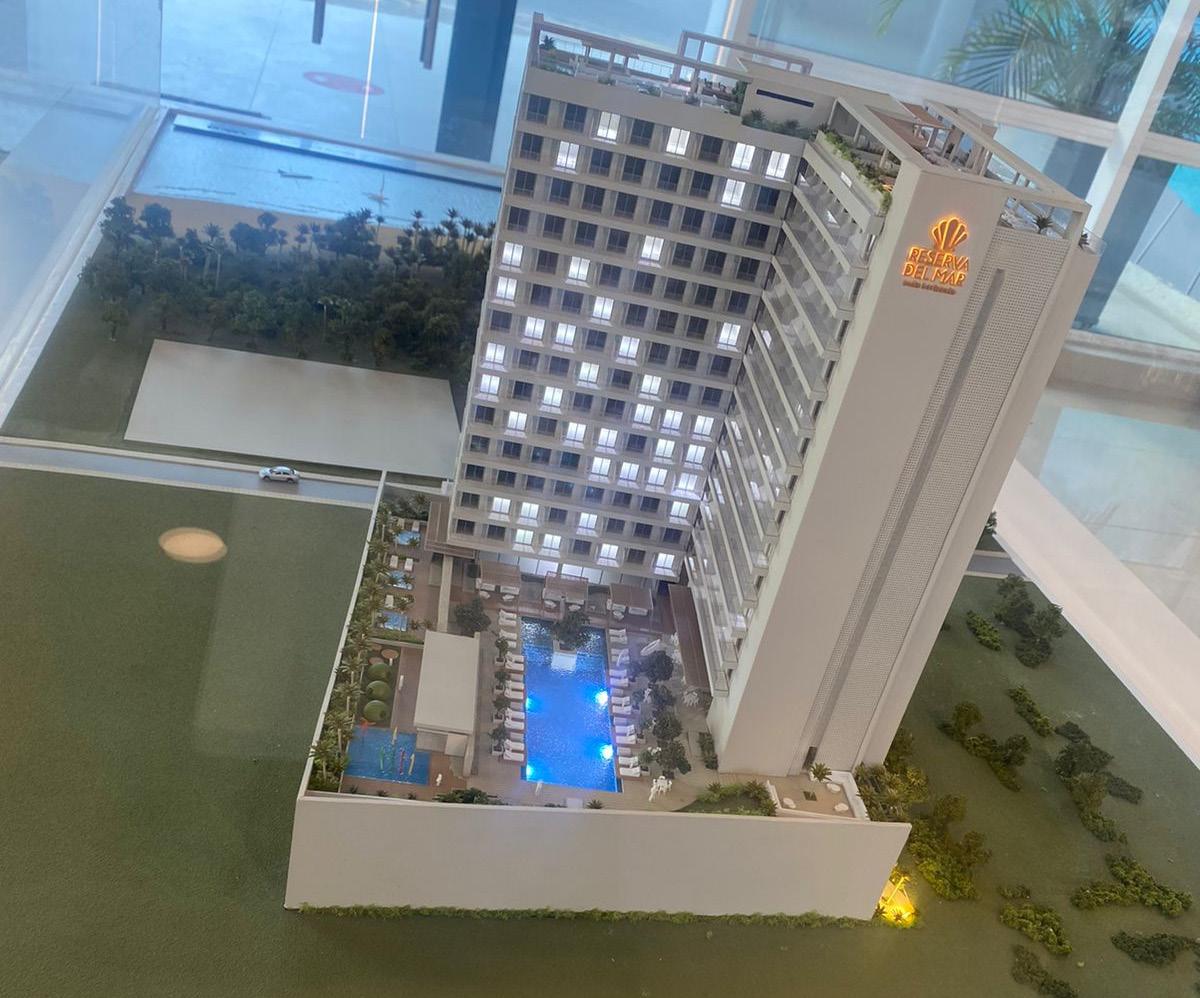

Maqueta - Foto 3, Reserva del mar Maqueta - Foto 4, Reserva del mar

Infografía 47 - Planimetría 2, Acanto II

28 Marzo

Rejilla

Muro

Enchape

Caneca

Enchape de muro en ceramica Milan blanco 31.5 31.5 Ceramica Italia

Muro ladrillo vista 11x33x12 cm

Enchape de muro en ceramica Milan blanco 31.5 31.5 de Ceramica Italia

Rejilla metalica con perfileria en aluminio, anticorrosivo pintura gris plata, paneles fijos

Rejilla metalica con perfileria en aluminio, anticorrosivo pintura gris plata, paneles fijos RJ-03

Media caña en concreto acabado pintura epoxica

Acabado de piso en cerámica Milan blanco 31.5 31.5 de Ceramica Italia

Rejilla desague Carcamo

RJ-03

0.60

Puerta rejilla con perfileria en aluminio

Rejilla metalica con perfileria en aluminio, anticorrosivo pintura gris plata, paneles fijos

Enchape de muro en ceramica Milan blanco 31.5 31.5 de Ceramica Italia

Acabado de piso en concreto la vista Enchape cerámico Milan lanco 31.5x31.5 de ceramica italia Mediacaña Acabado de muro en pintura esgrafiada color montaña rocosa de pintuco

0.12 0.02 0.390.30 7.14 0.300.390.14

Acabado de piso en cerámica Milan

Media caña en concreto acabado pintura epoxica Placa contrapiso de concreto según diseño estructural Angulo de soporte de rejilla

Rejilla metálica de carcamo según recomendación del fabricante

Rejilla para desague tipo mazorca

en concreto según diseño estructural Placa en concreto según diseño estructural Desague de carcamo según diseño hidrosanitario

N.E Piso 2.75

11x33x12 cm

Media caña en concreto acabado en pintura epoxica

Acabado de piso en cerámica Milan blanco 31.5 31.5 de Ceramica Italia

Viga cimentación acorde diseño estructural

0.20 0.15 0.25 3.00 0.40

Rejilla metalica con perfileria en aluminio, anticorrosivo pintura gris plata, paneles fijos paneles mobiles. RJ-04 RJ-02 3.20

1 PR-01

Infografía 48 - Planimetría 1, Salinas II

0.68 7.44 0.68 3.10

Muro en ladrillo vista 11x33x12 cm

Gotero

Enchape muro en ceramica Milan blanco 31.5 31.5 de Ceramica Italia

Muro en ladrillo vista 11x33x12 cm

Rejilla metalica con perfileria en aluminio, anticorrosivo pintura gris plata, paneles fijos paneles mobiles.

Media caña en concreto acabado en pintura epoxica

Rejilla metalica con perfileria en aluminio, anticorrosivo pintura gris plata, paneles fijos

8.80 3.50

6.25

0.40

0.68 4.16 0.23

0.03 0.09 0.060.300.200.10 2.19 0.600.12 1.05 0.210.12

A-S2C-AC-02

5.07 3.50 A-S2C-AC-01

RJ-03

A-S2C-AC-01

CONSTRUCCIONES S.A.S. CONTIENE: ESCALA: VERSIÓN: CODIGO: PROYECTO: EQUIPO DISEÑO: VERSION C O N T R O L C A M B O S M P O R T A N T E Este documento es propiedad de Ar Construcciones A.S. Está prohibida su reproducción parcial O total sin autorización expresa. Notas: -El diseño está sujeto las modificaciones funcionales técnicas del cliente, previa solicitud aprobación por escrito. -Las especificaciones de materiales se ajustarán en caso de ser necesario con la previa aprobación de Vicepresidencia de Diseño -Todas las dimensiones especificaciones de este lano son una guía preliminar. -El contratista debe calcular diseñar, para cumplimiento en un todo con la norma NSR-10. OBSERVACIONES: FECHAVoBo. ARQUITECTO ARQUITECTO PEDRO VALENZU A GERENTE DE DISEÑO FIRMA MAT. 25700-36393 CND. RESPONSABLES: ARQUITECTO ORGE MAR N R VEROS DIRECTOR DISEÑO FIRMA MAT. A25022005-71788786 INGENIERO H C OR FONS CA GERENTE DE CONSTRUCCION FIRMA MAT. 25202164128 CND. FIRMA MAT. ! FIRMA MAT. ARQUITECTO BIM 360://Salinas 2/0004-AR-ARQ-CTO. BASURAS.rvt Como se indica Cons uct vo Cuarto Basuras A-S2C-AC-01 SAL NAS 2 CIUDADELA CAMPESTRE ZONA PLAN PARCIAL SAN RAFAEL, URBANIZACION DE LAS MERCEDES MANZANA 2 Leona do Goméz Autorizador M gue Ange Co rea Verificador 25 Planta Cuarto Basuras 25 Corte A-A' Cuarto Basuras 25 Corte B-B' Cuarto Basuras Modelo Cortado Detalle Carcamo Modelo Detalle Piso SEMANA 11 24

A116 A116 4.59 8.80

en ladrillo vista 11x33x12 cm

Acabado de piso en cerámica Milan blanco 31.5 31.5 de Ceramica Italia

de muro en ceramica Milan blanco 31.5 31.5 de Ceramica Italia A-S2C-AC-01 A-S2C-AC-01

Milan

DE BASURAS

PR-01 RJ-02

metalica con perfileria en aluminio, anticorrosivo pintura gris plata, paneles fijos

muro en ceramica

Rejilla de desague CUARTO

PISO N.E+ 2.75 1.88 0.36 2.06 1.88 2.42 0.41 1.97 0.71 0.12 1.24 0.14 0.41 1.97 0.71 0.12 1.26 0.12

RJ-04 Rejilla

Media caña en concreto acabado en pintura epoxica

Rejilla metalica con perfileria en aluminio, anticorrosivo pintura gris plata, paneles fijos paneles mobiles. Rejilla de desague Inicio de Enchape Bombeo Bombeo Bombeo Bombeo Bombeo Bombeo

metalica con perfileria

aluminio, anticorrosivo pintura gris plata, paneles fijos RJ-03

metalica con perfileria en aluminio, anticorrosivo pintura gris plata, paneles fijos

RJ-03 Rejilla

3.09 1.50 4.59 8.80 8.12 0.68 2.68 1.51 0.32

de basura

Diámetro

en concreto 1cm -pendiente 2%

12 cm

tipo jardin

Cubierta

60 cm

Alistado

Muro Mamposteria

Llave

N.E Piso 2.75 N.E

Piso

N.E Cubierta 6.25

Acabado de piso en cerámica Milan blanco 31.5 31.5 de Ceramica Italia

Enchape muro en ceramica Milan blanco 31.5 31.5 de Ceramica Italia RJ-04

0.62

0.43 0.02 0.10

caña en concreto acabado en pintura epoxica Acabado de piso cerámica

blanco 31.5 31.5

Italia Enchape de

Milan

en ladrillo

cm Muro

12 cm Placa cimentación de acuerdo diseño estructural Viga cimentación acuerdo

Muro

N.E Piso 2.75 Interior Exterior

Media

Milan

de Ceramica

muro ceramica

Muro

la vista 11x33x12

mamposteria

CONVENCIONES

2022 Por

2 de las

TORRES DE APARTAMENTOS SALINAS II Zipaquir , Urbanización Las Mercedes Residencial

Angel Correa

Acabado de piso en cerámica Milan blanco 31.5x31.5 de ceramica italia Dilatacion flexible entre enchape de piso cm

este nuevo proyecto, en conjunto de apartamentos Salinas II en Zipaquirá; Se elabora el componente constructivo y sus respectivos detalles sobre el cuarto de basuras

torres, donde se especifican materiales y cualidades constructivas, que por normativa, se establecen en este espacio. Además, se genera un estructura de cotas pertinentes y multiescalares acorde al detalle, donde asi mismo, se amplia la información en temas de carcamos, pisos, puertas, ventanas y acabados con plantas, secciones, modelados y llamados.

Estudiante: Miguel

Oficina: AR Construcciones Tutor Interno: Edgar Luna Tutor Externo: Jorge Marin Riveros

La información que aquí se presenta es propiedad de AR Construcciones, y no podrá ser utilizada salvo para el seguimiento académico.

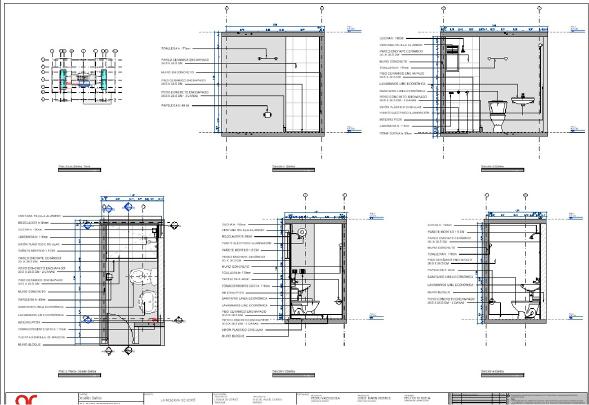

Siguiendo, se elaoran especificaciones o detalles de las puertas y ventanas del cuarto, que en este caso, son rejillas metálicas con perfileria de aluminio, involucradas en la ventilación y entrada por vano de las basuras; Calculando su área y diemnsiones se identican sus materiales y posiciones en muros. No obstante, sus nomenclaturas y estructura son cruciales para la jerarquización de estos detalles, mostrables en modelado, perspectivas, alzados, sección y planta, para completar la información planimetrica del cuarto de basuras.

RJ-02

PR-01

Ancho: 1.50 Alto: 2.40 Area:3.60

Ancho: 1.50 Alto: 2.30 Area:3.45

DIMENSIONES

GENERALIDADES

Rejilla de ventilación

Cuarto de basuras

UN.

LOCALIZACIÓN

Perfileria en aluminio con anticorrosivo pintura color gris plata Rejilla metalica de ventilación Cerradura línea económica

NOTAS

CANTIDAD

DESCRIPCIÓN

Ancho: 3.00 Alto: 1.50

Ventana pujable Rejilla de ventilación Cuarto de basuras

UN.

DIMENSIONES GENERALIDADES LOCALIZACIÓN CANTIDAD

Perfileria

NOTAS Todas las medidas deben ser verificadas en obra. contratista debe realizar acta de vanos antes de realizar proceso de producción. Las medidas son tomadas en obra negra, deben ser tenidos en cuenta los acabados. Los calibres de la perfileria los vidrios son según recomendación del fabricante. Debe cumplir con la NSR10, título K.4.2.3 cualquier otro requerimiento.

NOTAS Todas las medidas deben ser verificadas en obra. contratista debe realizar acta de vanos antes de realizar proceso de producción. Las medidas son tomadas en obra negra, deben ser tenidos en cuenta los acabados. Los calibres de perfileria los vidrios son según recomendación del fabricante. Debe cumplir con NSR10, el título K.4.2.3 cualquier otro requerimiento.

NOTAS verificadas en obra. contratista debe realizar acta vanos antes realizar proceso de producción. Las medidas son tomadas en obra negra, deben ser tenidos en cuenta los acabados. Los calibres de perfileria los vidrios son según recomendación del fabricante. Debe cumplir

Dintel concreto

Antepecho cocnreto

Muro mamposteria 12cm

0.03 0.59 0.030.00 0.90 0.08 0.01 0.01

SEMANA 12 04 Abril 2022

N.E 2.75 Enchape muro en ceramica Milan Rejilla metalica con perfileria aluminio, anticorrosivo pintura gris plata, paneles fijos paneles mobiles. Media caña concreto acabado en pintura epoxica Acabado de piso en cerámica Milan blanco 31.5 31.5 de Ceramica Italia Enchape muro en ceramica Milan blanco 31.5 31.5 de Ceramica Italia Muro en ladrillo vista 3.10 0.040.06 0.50 0.03 0.82

DIMENSIONES GENERALIDADES

UN. Puerta doble Rejilla ventilación Cuarto de basuras

LOCALIZACIÓN CANTIDAD DESCRIPCIÓN

DESCRIPCIÓN

1.50 0.04 1.42 0.04 0.71 0.71 0.01 2.39 2.39 0.03 1.44 0.03 1.50 2.30 0.03 2.27 1.04 0.93 1.04 3.00 Perfileria en aluminio con anticorrosivo pintura color gris plata Rejilla metalica de ventilacion segun recomendación del fabricante Alfajia en aluminio

con NSR10, título K.4.2.3 cualquier otro requerimiento. RJ-04

en aluminio con anticorrosivo pintura color gris plata Rejilla metalica ventilacion segun recomendación del fabricante Alfajia en aluminio 2.49 Ancho: 0.70 m Alto: 2.10 m Area:1.47 m

Rejilla de ventilación Cuarto de basuras DIMENSIONES GENERALIDADES LOCALIZACIÓN CANTIDAD DESCRIPCIÓN

UN.

Todas las medidas deben ser verificadas en obra. El contratista debe realizar acta de vanos antes de realizar el proceso producción. Las medidas son tomadas en obra negra, deben ser tenidos en cuenta los acabados. Los calibres de perfileria los vidrios son según recomendación del fabricante. Debe cumplir con NSR10, título K.4.2.3 cualquier otro requerimiento. RJ-03 Perfileria en aluminio con anticorrosivo pintura color gris plata Rejilla metalica de ventilacion segun recomendación del fabricante Alfajia en aluminio 0.03 2.04 0.03 0.03 2.07 0.03 0.64 0.03 0.70 0.19 PR-01 RJ-02 RJ-04 Rejilla metalica con perfileria en aluminio, anticorrosivo pintura gris plata, paneles fijos Rejilla metalica con perfileria en aluminio, anticorrosivo pintura gris plata, paneles fijos Rejilla metalica con perfileria en aluminio, anticorrosivo pintura gris plata, paneles fijos paneles mobiles. N.E Piso 2.75 N.E Cubierta 6.25 PR-01 RJ-04 Rejilla metalica con perfileria en aluminio, anticorrosivo pintura gris plata, paneles fijos Rejilla metalica con perfileria en aluminio, anticorrosivo pintura gris plata, paneles fijos paneles mobiles. 8.74 0.68 0.15 1.50 0.38 1.50 0.47 3.00 0.29 0.77 1.20 2.30 0.20 3.70 0.30 N.E Piso N.E Cubierta B RJ-03 Rejilla metalica con perfileria en aluminio, anticorrosivo pintura gris plata, paneles fijos 0.23 4.16 0.62 1.50 0.010.70 1.98 0.82 3.00 0.500.20 0.39 N.E Piso 2.75 N.E Cubierta 6.25 A RJ-03 Rejilla metalica con perfileria aluminio, anticorrosivo pintura gris plata, paneles fijos 0.23 4.16 0.68 5.07 0.88 1.98 0.700.01 1.50 0.70 3.00 RJ-03 RJ-04 RJ-02 PR-01 Rejilla metalica con perfileria en aluminio, anticorrosivo pintura gris plata, paneles fijos Rejilla metalica con perfileria en aluminio, anticorrosivo pintura gris plata, paneles fijos Rejilla metalica con perfileria en aluminio, anticorrosivo pintura gris plata, paneles fijos paneles mobiles. PR-01 RJ-04 RJ-03 RJ-03 CONSTRUCCIONES S.A.S. CONTIENE: ESCALA: VERSIÓN: CODIGO: PROYECTO: EQUIPO DISEÑO: VERSION C O N R O L C A M B O M P O R T A N T E Este documento es propiedad de Ar Construcciones S.A.S. Está prohibida su reproducción parcial total sin autorización expresa. Notas: -El diseño está sujeto las modificaciones funcionales técnicas del cliente, previa solicitud aprobación por escrito. -Las especificaciones de materiales se ajustarán en caso de ser necesario con previa aprobación de Vicepresidencia de Diseño -Todas las dimensiones especificaciones de este lano son una guía preliminar. -El contratista debe calcular diseñar, para el cumplimiento en un todo con norma NSR-10. OBSERVACIONES: FECHAVoBo. ARQUITECTO ARQUITECTO PEDRO VA ENZUELA GERENTE DE DISEÑO FIRMA MAT. 25700-36393 CND. RESPONSABLES: ARQUITECTO ORG MAR N R V ROS DIRECTOR DISEÑO FIRMA MAT. A25022005-71788786 INGENIERO HECTOR FON CA GERENTE DE CONSTRUCCION FIRMA MAT. 25202164128 CND. FIRMA MAT. ! FIRMA MAT. ARQUITECTO BIM 360://Salinas 2/0004-AR-ARQ-CTO. BASURAS.rvt Como se indica Detal es Pue ta Ventana Cuarto Basu a A-S2C-AC-02 SAL NAS 2 C UDADELA CAMPESTRE ZONA PLAN PARCIAL SAN RAFAEL, URBANIZACION DE LAS MERCEDES MANZANA 2 eona do Gomez Autorizador M gue Ange Cor ea Verificador 20 Cuadro puerta ventanas Modelo Puertas-Ventanas 25 Fachada 1 PV 25 Fachada PV 25 Fachada PV Modelo Cortado Puer-Vent. Perspectiva Acceso Tabla de planificación de ventanas Tipo AlturaAnchuraRecuento RJ-022.30 1.50 1 RJ-032.10 0.70 2 RJ-041.50 3.00 1 50 Ubicación Tabla de planificación de puertas TipoAlturaAnchuraRecuento PR-012.50 1.50 1 TORRES DE APARTAMENTOS SALINAS II Zipaquir , Urbanización Las Mercedes Residencial Estudiante: Miguel Angel Correa Oficina: AR Construcciones Tutor Interno: Edgar Luna Tutor Externo: Jorge Marin Riveros La información que aquí se presenta es propiedad de AR Construcciones, y no podrá ser utilizada salvo para el seguimiento académico. Infografía 49 - Planimetría 2, Salinas II

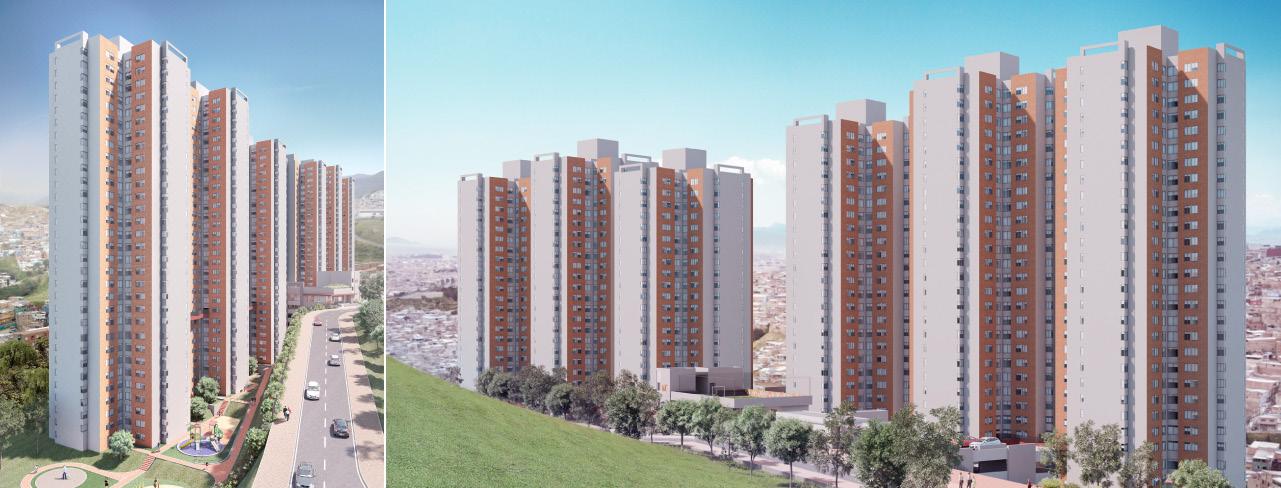

Torres de apartamentos VIS, de 30 y 31 pisos, etapa 3; proyecto en pendiente topográfica, con una zona comunal y vestibulo simultáneo.

Con pasarella o puente que comunica esta zona con la de las torres en su 6 piso, siendo el 1 piso la zona verde y de estar.

Torres de organización central con 8 apartamentos por piso, con 3 ascensores y 2 tipos de apartamentos.

1 2

APARTAMENTOS

Estudiante: Miguel Angel Correa Oficina: AR Construcciones Tutor Interno: Edgar Luna Tutor Externo: Jorge Marin Riveros La información que aquí se presenta es propiedad de AR Construcciones, y no podrá ser utilizada salvo para el seguimiento académico. Obra - Foto 1, 20 de Julio. Obra - Foto 2, 20 de Julio. Obra - Foto 3, 20 de Julio.

TORRES DE

DE 20 JULIO 20 De Julio, Bogotá D.C V.I. S

27 3 4 5 TORRES DE APARTAMENTOS DE 20 JULIO 20 De Julio, Bogotá D.C V.I. S La información que aquí se presenta es propiedad de AR Construcciones, y no podrá ser utilizada salvo para el seguimiento académico. Obra - Foto 4, 20 de Julio. Obra - Foto 5, 20 de Julio. Obra - Foto 6, 20 de Julio.

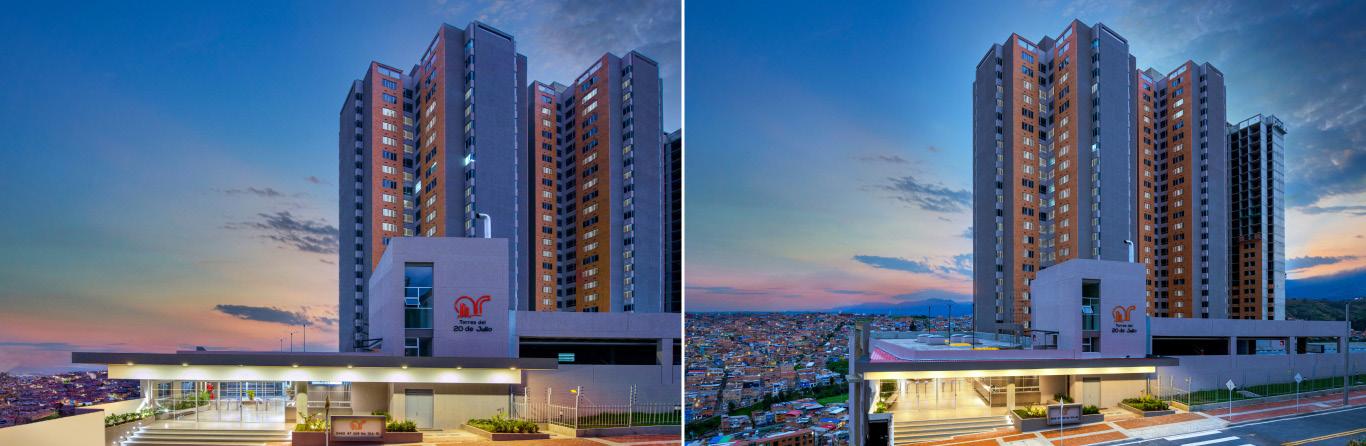

Apartamentos en obra gris, con y sin subsidio, cerca al tradicional barrio 20 de Julio. Espectacular vista (torres de 30 y 31 pisos), seguridad con tecnología de punta y parqueaderos comunales.

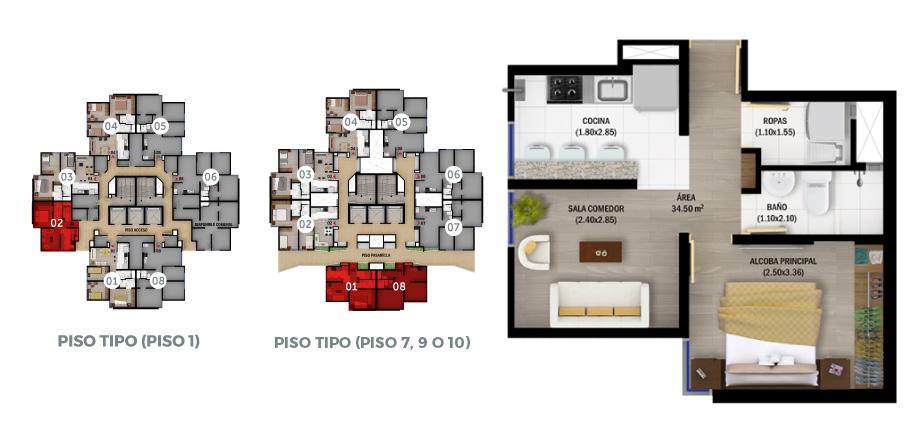

SALA COMEDOR

BAÑO HABITACIÓN HABITACIÓN PRINCIPAL TORRES DE APARTAMENTOS DE 20 JULIO 20 De

D.C Estudiante:

Tutor

Tutor Externo:

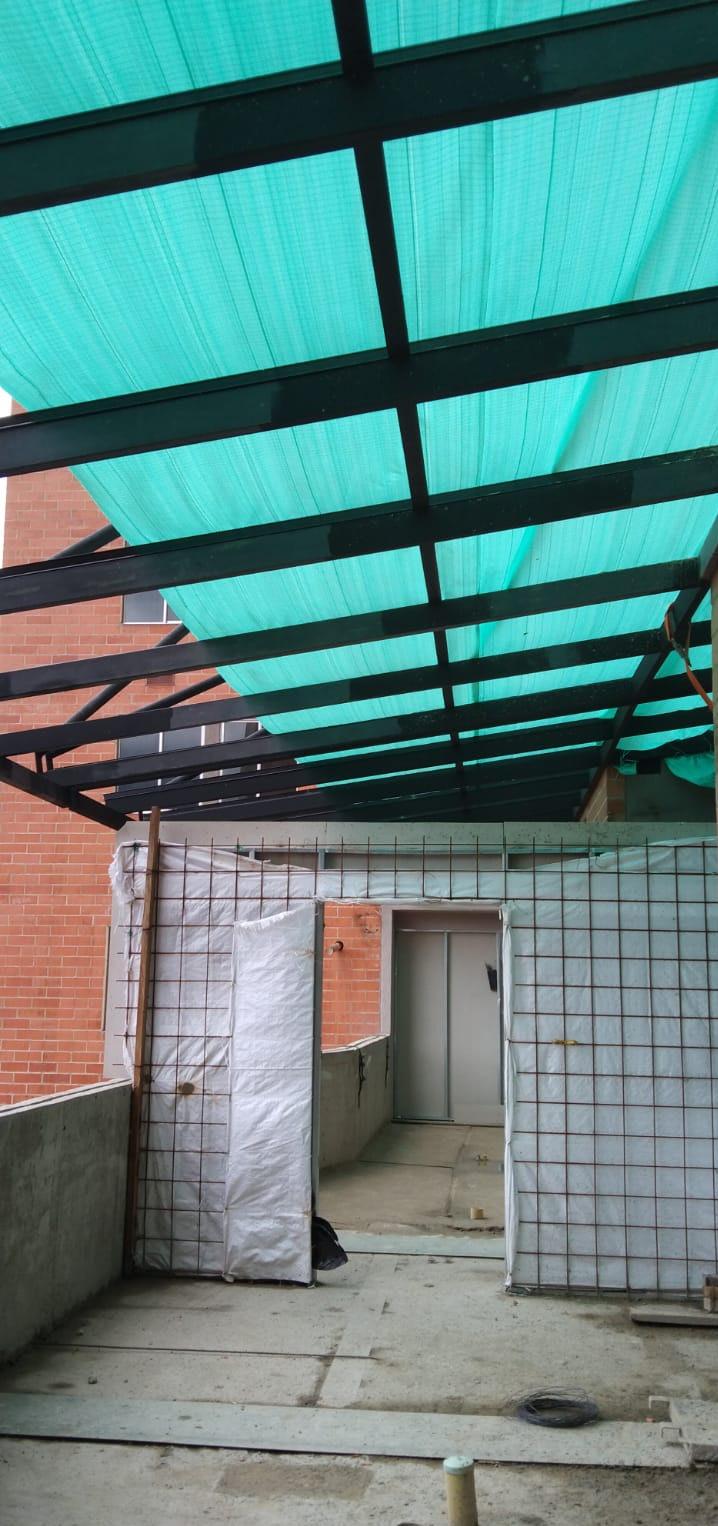

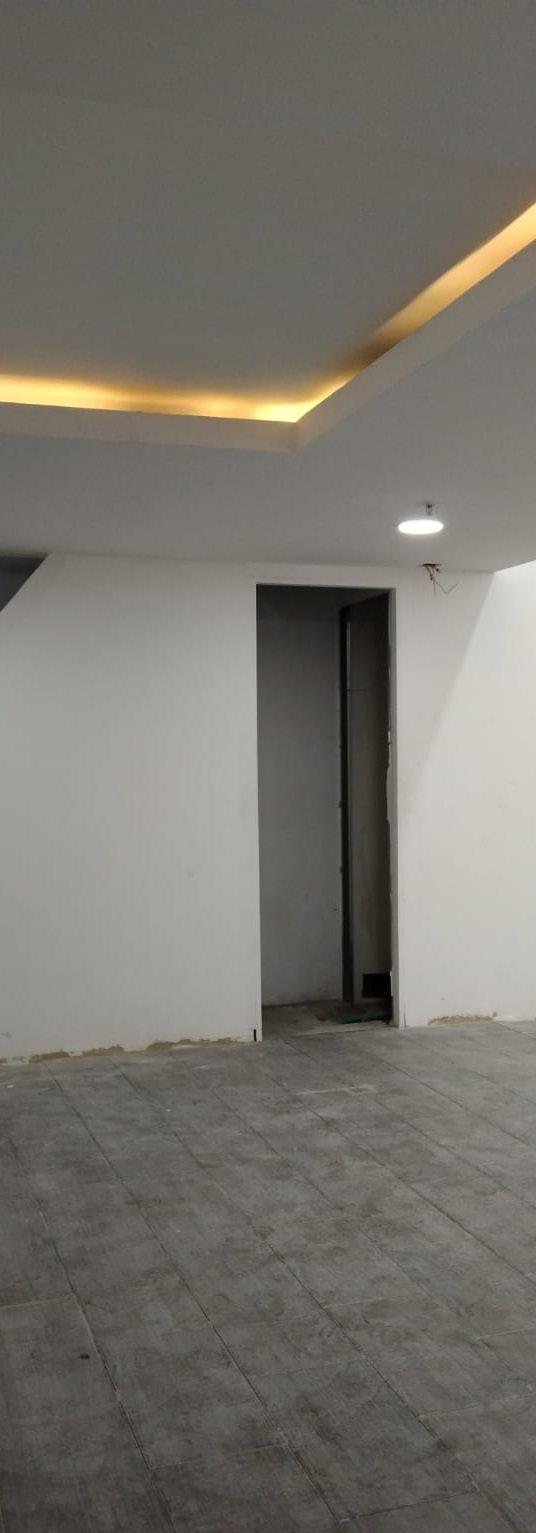

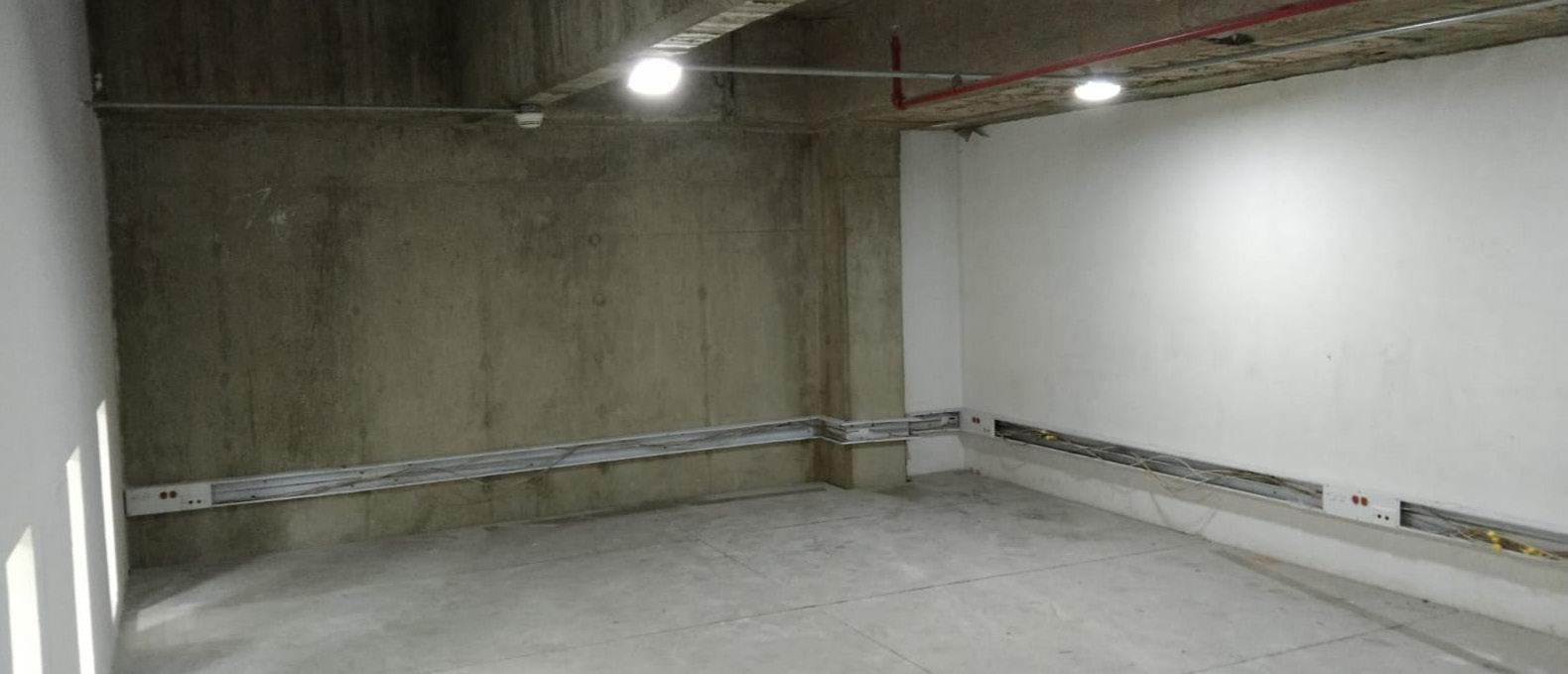

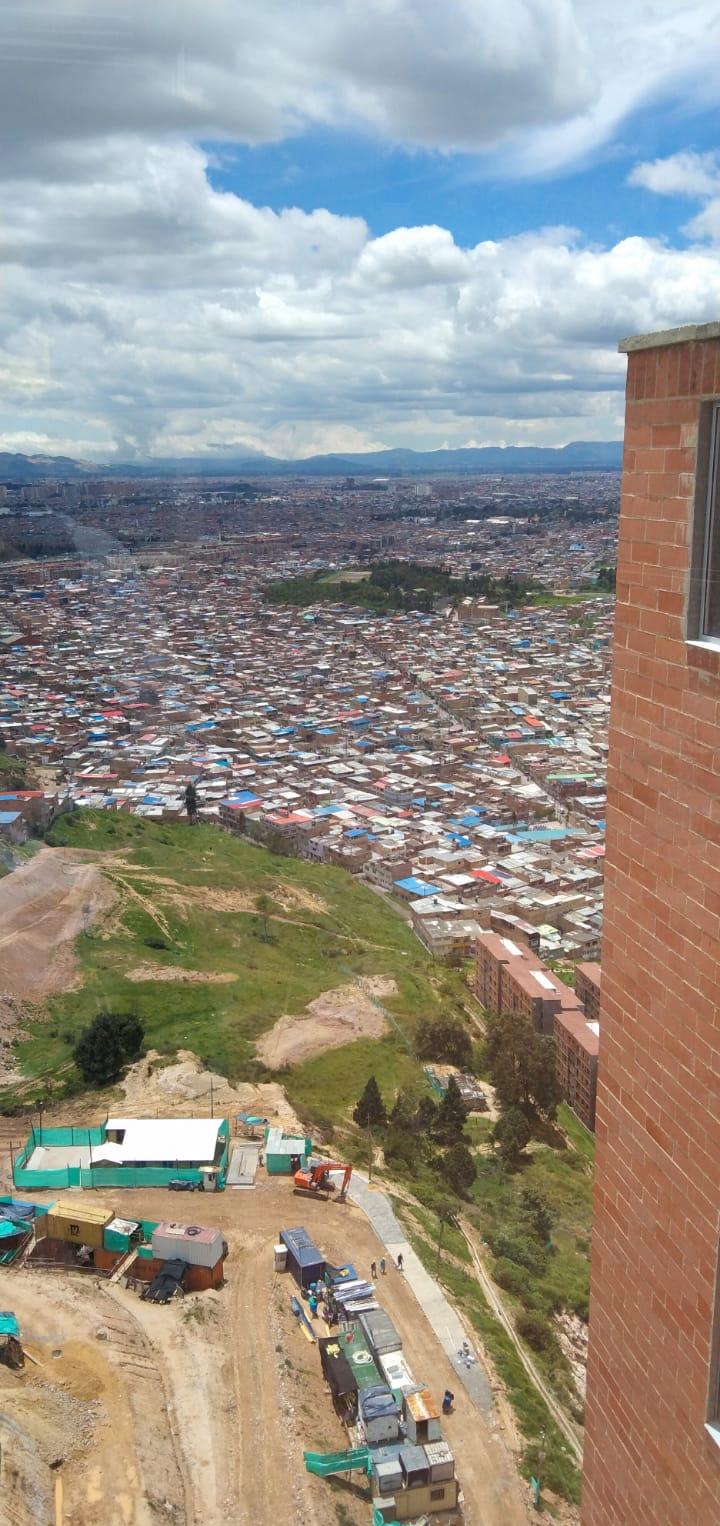

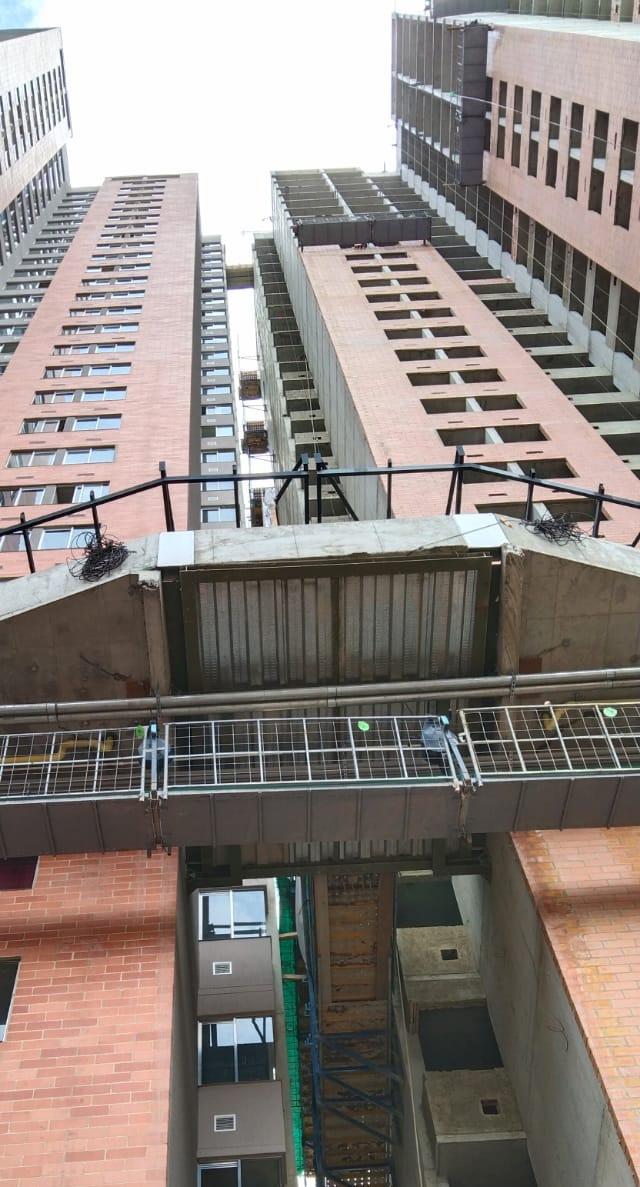

Obra - Foto 6, 20 de Julio. Obra - Foto 7, 20 de Julio. Obra - Foto 8, 20 de Julio. Obra - Foto 9, 20 de Julio. Obra - Foto 10, 20 de Julio.

COCINA

Julio, Bogotá

Miguel Angel Correa Oficina: AR Construcciones

Interno: Edgar Luna

Jorge Marin Riveros La información que aquí se presenta es propiedad de AR Construcciones, y no podrá ser utilizada salvo para el seguimiento académico. Infografía 50 - Planimetría 1, 20 de Julio. Infografía 51 - Planimetría 2, 20 de Julio.

PISO

En concreto a la vista / Enchape cerámico únicamente en el bordillo y la cabina de la ducha en el baño social.

MUROS DIVISORIOS

En concreto a la vista, bloque o similar / Acabado en pañete únicamente en baño social con enchape cerámico en la cabina de la ducha, a una altura de 1,80 m aprox.

COCINA

Mesón de cocina con estufa a gas de 4 puestos en acero inoxidable.

BAÑO SOCIAL

Con ducha, lavamanos, sanitario y 3 accesorios de baño tipo jabonera (línea económica).

OTROS

- Zona de ropas con lavadero en fibra de vidrio o plástico

- Puerta y marco de acceso principal metálicos / Puerta de baño social entamborada

- Se entrega citófono

- Pregunta por nuestras opciones de semi-acabados.

ZONAS COMUNES

- Cancha sintética de fútbol 5

- 2 gimnasios exteriores bio-saludables

- Zonas para mascotas

- 2 juegos infantiles al aire libre

- Salón de juegos de mesa - Salón de juegos infantiles - Zona BBQ - Salón comunal - Senderos peatonales - Lobby con talanqueras y tarjetas de acceso - Zonas verdes.

- 242 parqueaderos comunales, 97 parqueaderos para visitantes (incluidos 11 para movilidad reducida), - 135 bicicleteros y 319 parqueaderos para motos.

COMUNAL TERRAZA VESTIBULO - RECEPCIÓN COMUNAL - ZONA INFANTIL PLANTA PRINCIPAL ZONA ESTAR TORRES DE APARTAMENTOS DE 20 JULIO 20 De Julio, Bogotá D.C V.I. S La

Obra - Foto 11, 20 de Julio. Obra - Foto 12, 20 de Julio. Obra - Foto 13, 20 de Julio. Obra - Foto 14, 20 de Julio. Obra - Foto 15, 20 de Julio.

información que aquí se presenta es propiedad de AR Construcciones, y no podrá ser utilizada salvo para el seguimiento académico.

RESERVA SOPÓ - TORRE IMPERIAL - URBANO 48

En este tercer corte, se aportó en 3 proyectos, en diseño, con la empresa AR Construcciones:

El primero es el proyecto de Reserva de Sopó VIS y VIP, donde se participa en la realización de detalles constructivos de piso comunal en VIP y VIS, simultaneamente con detalles de escaleras para entendr la composición de estas zonas comunales, se prosigue con detalles en balcones y bañor VIP y VIS para mejorar un proyecto, que a la fecha, esta en anteproyecto.

En segunda parte, se aporta en planimtria de dotacion de mobiliario y acabado de muros en el proyecto VIS Urbano 48, con registro y planos de 1er y 2do piso especificando estos factores faltantes para poder licitar.

Por último, se archiva planimetria del proyecto Torre Imperial, en materia de servicios públicos sanitarios, hidraulicos, electricos, red de incendios y gas, para organizar materialmente dichos planos para licencias e investigaciones del proyecto.

31 TERCER CORTE ( 18 ABR - 23 MAY ) AR CONSTRUCCIONES

RESERVA SOPÓ

Estudiante: Miguel Angel Correa

Oficina: AR Construcciones

Tutor Interno: Edgar Luna

Tutor Externo: Jorge Marin Riveros

En este inicio de corte, se empieza con el proyecto mixto (VIS y VIP) de reserva de Sopó, con el detalle constructivo de piso en acabados de zonas comunales interiores a las torres de apartametos, tales como el punto fijo y los pasillos, generando guardaescobas y juegos con la orientacion de las tabletas d eacabado de piso, en este caso de Tableta Etrusca. Dandole una heterogeneidad en la colocación de estos acabados, se colocan en diferente posición, con diferente tonalidad bajo la normativa clásica VIS. Se acota la espacialidad y se expresa en diferentes planimetrias detale como cortes y plantas para mostrar tanto materiaes como secuencias.

TORRES DE

Cundinamarca.

La información que aquí se presenta es propiedad de AR Construcciones, y no podrá ser utilizada salvo para el seguimiento académico.

13 32

SEMANA

18 Abril 2022

APARTAMENTOS

Infografía 52 - Planimetría 1,

Sopó

Siguiendo, se elaboran detalles constructivos, en materia de acabados, de las escaleras de los mismos puntos fijos, como se organizan los guardaescobas y que tipo de mixtura cons tructiva posee una escalera según la normativa NSR 10 para proyectoos VIS, tales como gravillas monas en la punta de los escalones y guardaescobas continuas en huella-contrahuella de la escalera.

No obstante, tanto en coret como en modelo se debe representar claramente estas intenciones para entendr la secuencia no d euna escalera, si no de todas las d elos pisos posteriores.

Estudiante: Miguel Angel Correa

Oficina: AR Construcciones

Tutor Interno: Edgar Luna

Tutor Externo: Jorge Marin Riveros

La información que aquí se presenta es propiedad de AR Construcciones, y no podrá ser utilizada salvo para el seguimiento académico.

33 SEMANA 14

25 Abril 2022

RESERVA SOPÓ

TORRES DE APARTAMENTOS

Cundinamarca.

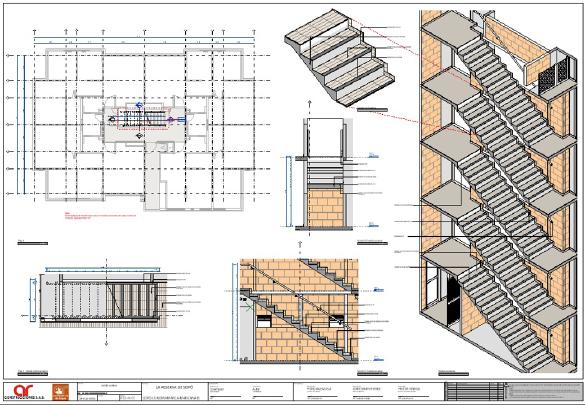

Infografía 53 - Planimetría 2, Sopó

En esta semana, se trabaja en otro proyecto de VIS, Urbano 48, en el que se realiza el proceso d elicitación para proveederoes con planos de acabados d emuros, especificamente, pinturas en los pisos comunales 1 y 2, junto con sus respectivas dotaciones de mobiliario. Además, se elabora una lectura de cada espacio de estos pisos para generar dichos resultados, colocando pintura, blanca, amarilla, rozada y taupé para zonas comunales y concreto a la vista para zonas de parqueaderos; esta lectura se hace en cuadros d einventariado y planimetrias de plantas.

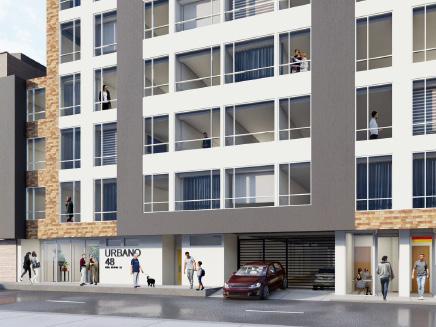

FACHADA FRONTAL ENTRADA VEHICULAR

La información que aquí se presenta es propiedad de AR Construcciones, y no podrá ser utilizada salvo para el seguimiento académico.

Infografía 54 - Planimetría 1, Urbano 48

15 02

2022

SEMANA

Mayo

Estudiante: Miguel Angel Correa Oficina: AR Construcciones Tutor Interno: Edgar Luna Tutor Externo: Jorge Marin Riveros

TORRES DE APARTAMENTOS

URBANO

Infografía 55 - Planimetría 2, Urbano 48

HOME

GYM

WORKING

Continuando, se pasa a otro proyecto de conjunto de apartamentos, Torre Imperial, donde se hace una organización de planos archivado en secciones de la planimetria con base a los servicios públicos sanitarios, de agua potable, red de incendios, electricos y gas, con el fin de mandarlos a curaduria. Este proyecto, en la actualidad esta en un desorden informativo y planimetrico de organización que no puede ser presentado ante curaduria o a oficina de planeación sin sus respecti vas correcciones y archivo determinado.

Estudiante: Miguel Angel Correa

Oficina: AR Construcciones

Tutor Interno: Edgar Luna

Tutor Externo: Jorge Marin Riveros

La información que aquí se presenta es propiedad de AR Construcciones, y no podrá ser utilizada salvo para el seguimiento académico.

Infografía 56 - Planimetría 1, Torre Imperial

Infografía 57 - Planimetría 2, Torre Imperial

Infografía 58 - Planimetría 3, Torre Imperial

35 SEMANA 16 09 Mayo 2022

TORRES DE APARTAMENTOS TORRE IMPERIAL

Infografía 59 - Planimetría 3, Torre Imperial

S A N I T A R I O I N C E N D I O S P O T A B L E E L É C T R I C O

Estudiante: Miguel Angel Correa

Oficina: AR Construcciones

Tutor Interno: Edgar Luna

Tutor Externo: Jorge Marin Riveros

Se regresa a Sopó con detalles constructivos de barandas de balcones y sus respectivas tipologias, su material, su proceso constructivo y los acabados del propio balcón, siguiendo los patrones de diseño de los detalles de suelo; hechas en acero con recubriemiento en semi mate plateado, con platinas anclada a placa y baradales del mismo material, se asimilan las distintas tipologias de balcon.

Usualmente, la segunda tipologia de balcón posee un antepecho de baranda y no una barandilla, en bloque de mamposteriay pañetado en estuco o esgrafiado en pintura.

TORRES DE APARTAMENTOS RESERVA SOPÓ

Cundinamarca.

Infografía 60- Planimetría 3, Sopó

La información que aquí se presenta es propiedad de AR Construcciones, y no podrá ser utilizada salvo para el seguimiento académico.

SEMANA 17 16 Mayo 2022

Por último, se elaboran en el mismo proyecto detalles constructivos de baños VIS ( baño social y privado ) y de baños VIP ( solo baño social ), donde se comprende la constitución arquitectónica de un baño de modalidad VIS, con acabados de enchape ceramico a 1.80 m y puntos de desague e hidrualicos en social y privado respectivamente. En VIP, siguiendo la misma linea, se aprenden tips de alineacion de acabados de suelo, colocación estratégica de sifones para desague y alturas especificas por normativa ISO en sumi nistro hidrualico para lavamanos y sanitario, entndidose que estos ultimos no se entregan.

Estudiante: Miguel Angel Correa

Oficina: AR Construcciones

Tutor Interno: Edgar Luna

Tutor Externo: Jorge Marin Riveros

Infografía 61 - Planimetría 4, Sopó

Infografía 63 - Planimetría 6, Sopó La información que aquí se presenta es propiedad de AR Construcciones, y no podrá ser utilizada salvo para el seguimiento académico.

Infografía 62 - Planimetría 5, Sopó

Cundinamarca.

TORRES DE APARTAMENTOS RESERVA

37 SEMANA 18 23 Mayo 2022

SOPÓ

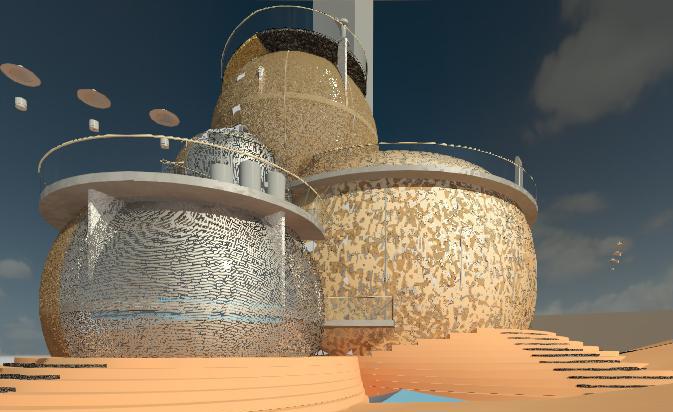

BIOSFERA MARCIANA

40 TRABAJO DE

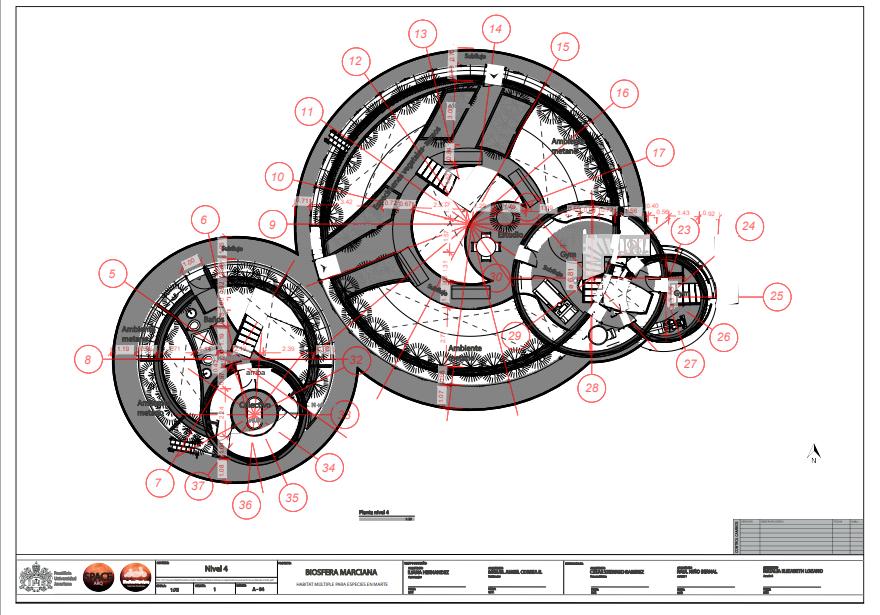

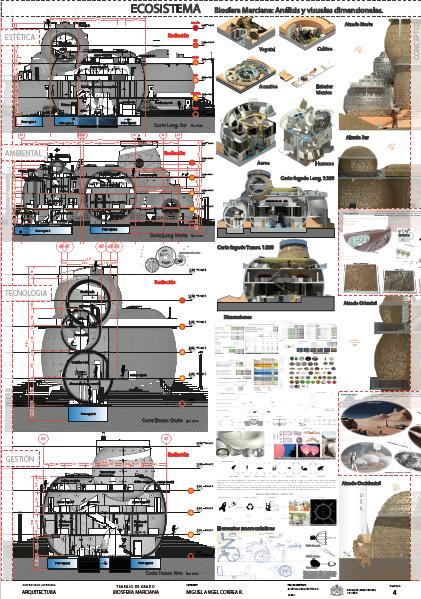

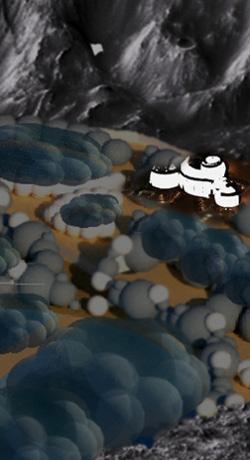

Este trabajo de grado, nombrado Biosfera Marciana, consiste en un diseño arquitectónico de un habitat múltiple, bajo el concepto de burbu jas bióticas, para brindar un espacio confortable, seguro y estético a las especies terrestres (humano, animlaes y vegetales) que viajarán en la primera misión tripulada al planeta Marte en el 2035, demarcado por Space X y la NASA.

En esta propuesta multiespecie, se aplican conceptos de las ciencias de la complejidad innovadores para la creación de una forma de espacios y articulación de espacios que brindan una arquitectura y un urbanismo vanguardista, diferente a la forma en como se habita y se ocupa el espacio en la Tierra, que responde a los desafios básicos que brinda el planeta rojo a cualquier tipo de vida y su manera de habitar.

En un entorno tan diferente en su fisica, quimica y biologia, se despliegan similitudes geologicas, topograficas y aerodinámicas con respecto al planeta Tierra que hace posible la vida a alrgo plazo bajo ciertos criterios que dicta Marte en materia de localización, épocas y accidentes geográficos, que se aprovechan para un diseño del habitat exitoso que responda satisfactoriamente a las necesidades de cada especie, rela cionandosen y coexistiendo de manera ecosistémica y positiva.

41 DE

GRADO

PLANCHAS

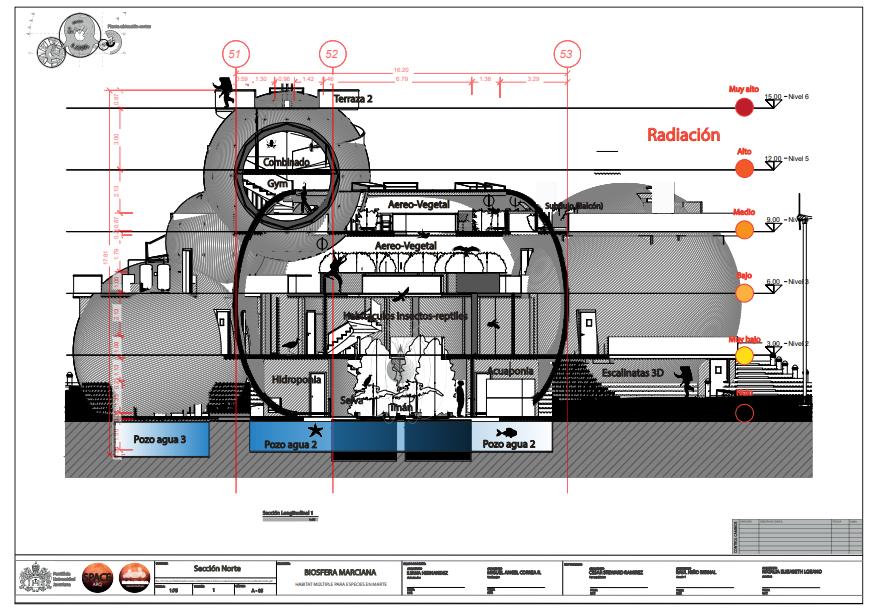

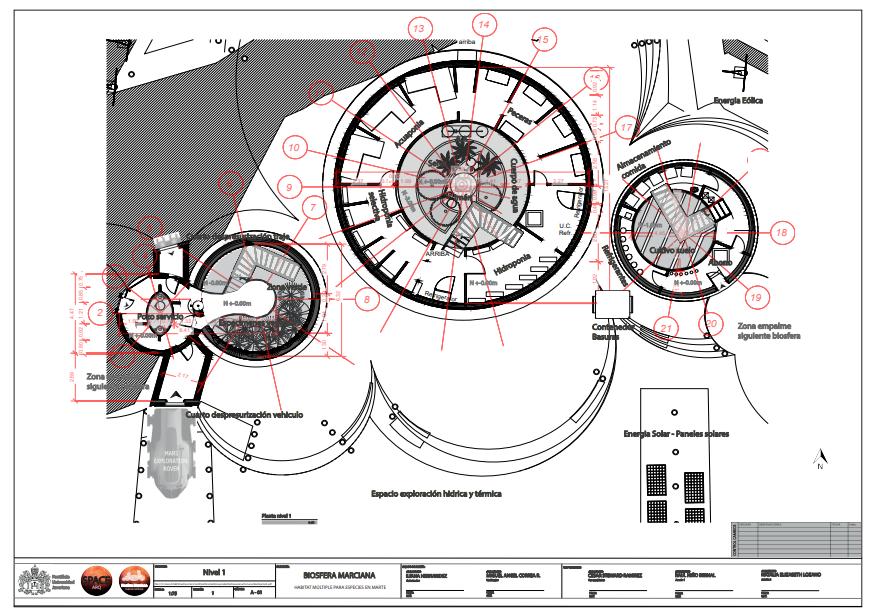

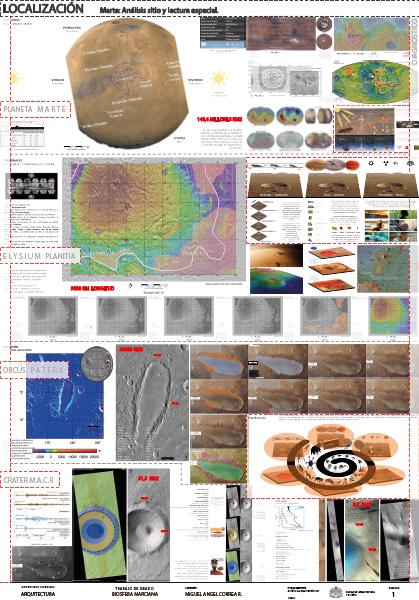

En esta sección explicativa del trabajo de grado, se muestra la primera parte de las planchas elaboradas, donde se describe y gráfica el estudio en materia de inventario, análisis y diagnóstico sobre la localización del proyecto, desde la escala planetaria o macro: Marte y Elysium Planitia hasta la escala meso 1,2 y 3: Orcus Patera, Crater MACR y el canal de desbordamiento de la Biosfera. Posteriormente, se muestra la propuesta de cada escala aplicandose los conceptos identificados evidenciando cómo y de que manera se llega a las burbujas, es decir, se diagrama la propuesta de red neuronal planetaria, el rizoma de Orcus, la simbiosis del cráter y las burbujas de la biosfera; Luego, se diseña los espacios respctivos dentro y en ele xterior inmdiato de las burbujas.

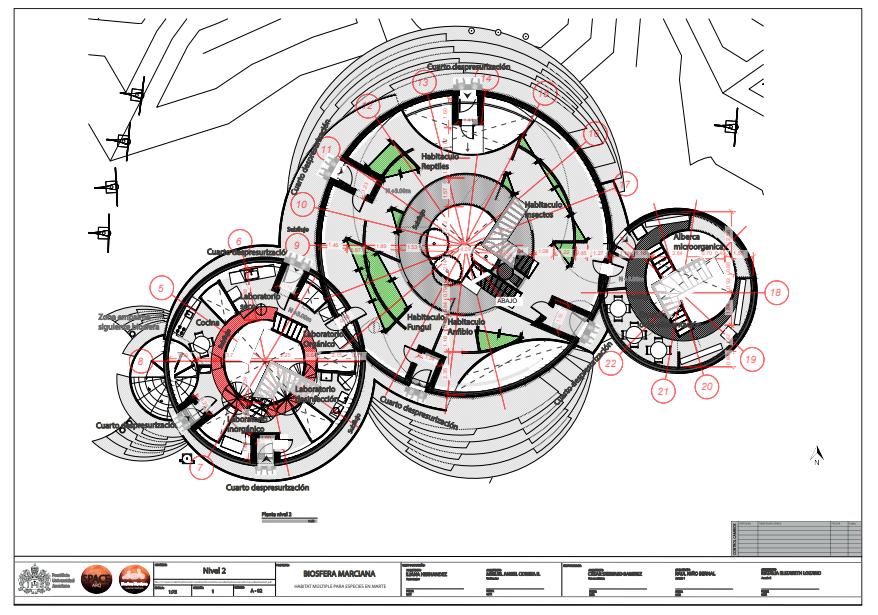

42 PLANCHA 1 PLANCHA 2 PLANCHA 3

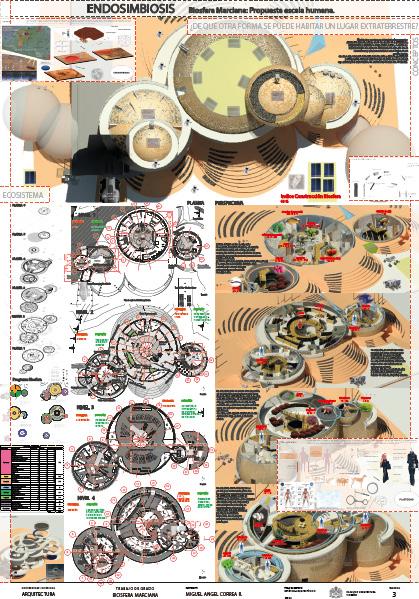

Continuando, se explica la segunda parte de las planchas, describiendo el diseño espacial del proyecto en las burbujas bióticas a travéz de planimetrias, llegado ya a la escala meso 3 de la biosfera y a las siguientes escalas micro de los elementos macrocuánticos y los detalles biocuánticos; Es por esto, que se proyecta el habitat de cada especie y sus relaciónes dentro de esta endosimbiosis. Se elaboran unos detalles y unas visuales para justificar y demostrar el rol de cada especie dentro del habitat y como esta se mantiene en el tiempo, su sostenibilidad y preparación técnica de como se puede diseñar y vivir en Marte, bajo un estudio arquitectónico interdisciplinar.

PLANCHAS

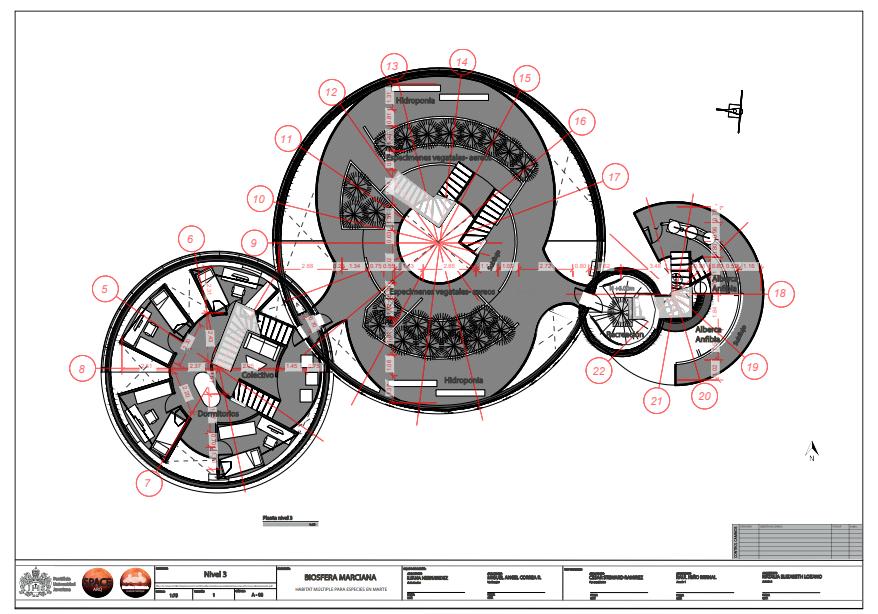

43 PLANCHA 3 PLANCHA 4 PLANCHA 5

MAQUETA

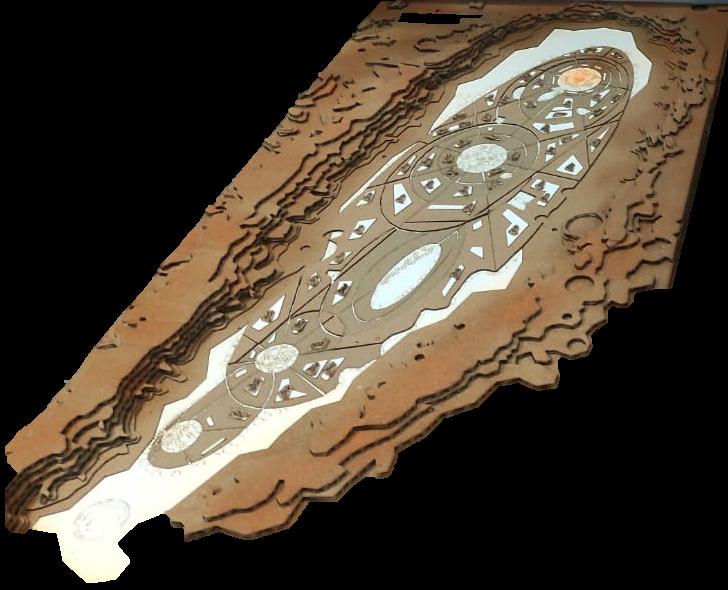

Complementado a las planchas, se elaborarion una seri de maquetas bajo el mismo criterio escalar de macro a micro, donde se ilustran la cadena de propuestas derivadas de una evolución temporal de la biosfera marciana desde el 2035 al 2075, y sus efectos en el planeta rojo; Para esto, se maneja una espiral de conceptos reflejada en las planchas que configuran la propuesta y sus posibilidades en cada respectiva escala.

Iniciando con un masterplanet de marte, pasando por sy cuadrangulo seleccionado, l cráter de ubicación de este cuadrangulo, para posteriormente materializar el diseño y sus detalles compositivos.

MAQUETA 1

Escala 1.100000000

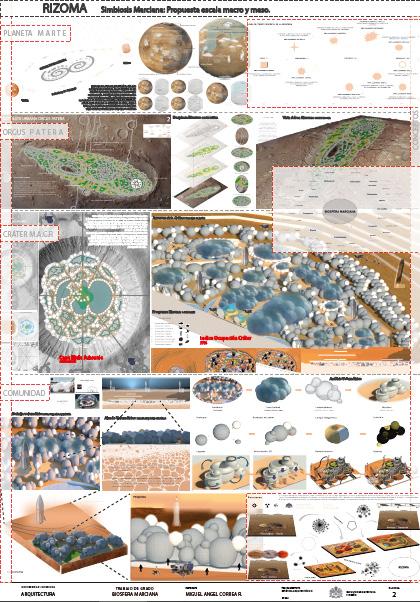

Planeta Marte

Se muestra el concepto de Red Neuronal aplicada al crecimiento para el 2075 de las burbujas bióticas originadas en Elysium Planitia, de la forma como Marte sera viable para la vida median te el crecimiento y desarrollo de habitats terrestres precursores de vida marciana.

MAQUETA 2

Escala 1.1000000 Orcus Patera

Se muestra el concepto de Rizoma en el accidente georgrafico mas excéntrico de Marte, ladera volcánica y crater de impacto al tiempo, donde las burbujas para 2060 se desarrollarán en esa amplitud relacioandosen unas con otras en este sitio apto para su crecimiento.

ENTREGA FISICA

Las 5 planchas, las 6 maquetas, la bitácora de planos, el libro explicativo, el video y la lente observacional fueron los encargados de mostrar totalmente la propuesta de Biosfe ra Marciana en el trabajo de grado, de manera completa, secuencial y detallada, compro bando la factibilidad, a mediano plazo de la realización de este proyecto arquitectónico.

MAQUETA 3

Escala 1.1000 Cráter MACR

Se muestra el con cepto de Simbiosis, 1 etapa de crecimiento y relaciónes de las burbujas bióticas alrededor de dicho cráter préterito en agua y energia geotérmica, que posibilita la implan tación de un pro yecto multiespecie terrestre e ideal para la llegada del ser humano a Marte.

MAQUETA 4

Escala 1.250 Biosfera Marciana

Se muestra el concepto de Endosimbiosis en el origen de las ante riores propuestas, la biosfera, a manera de la tipologia del habitat y la relación de sus moradores, mutualista. Además, el esquema de circulaciones y accesos que tiene en un sitio de pendiente y sin condiciones.

MAQUETA 5

Escala 1.100 Detalle Estructural

Se muestra el con cepto de Impresión 3D y Neumática, responsables de la viabilidad estruc tural del proyecto en este ambienta marciano, junto con la plegabilidad de los elementos ver ticales y horizontales definidores de los espacios internos del habitat, lo que lo hace eficiente.

MAQUETA 6

Escala 1.25 Planeta Marte

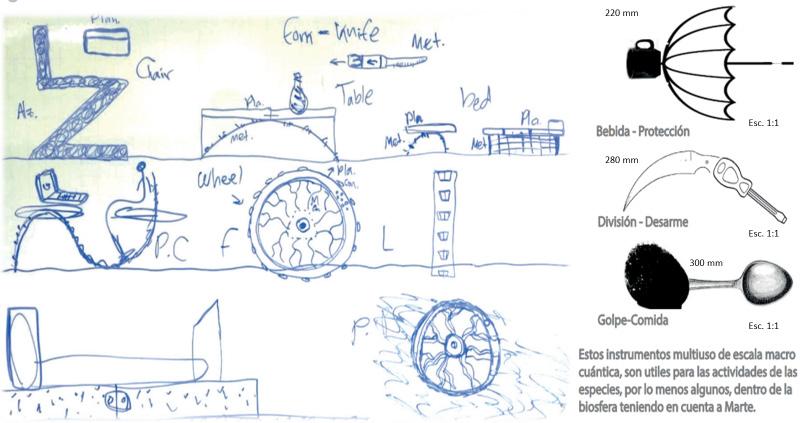

Se muestra el con cepto de Biocuán tica, donde la vida a escalas pequeñas, microoscopicas, nano escala y cuán ticas se encargan de la viabilidad del proyecto y su funcio nabilidad energética, indispensable para la posibilidad de la vida mas compleja adentro del ambiente presurizado.

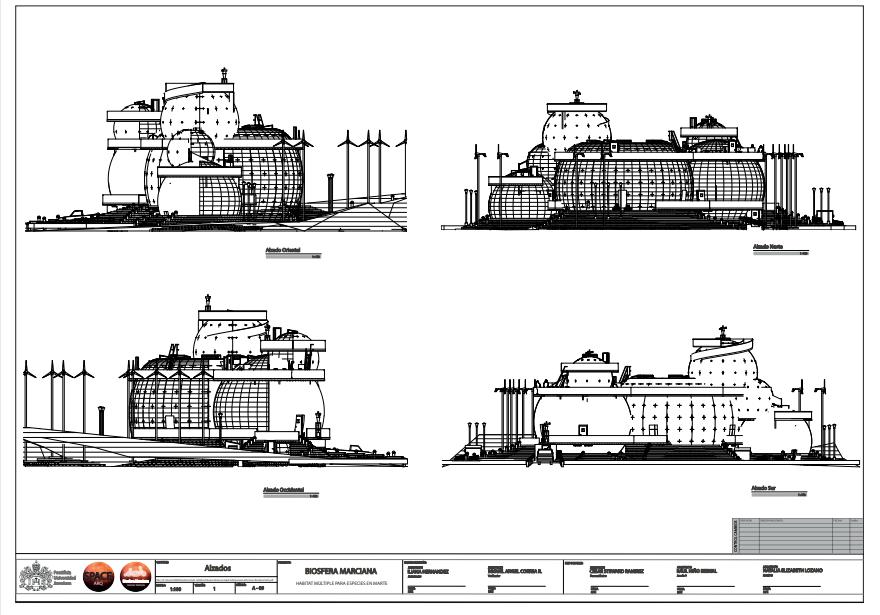

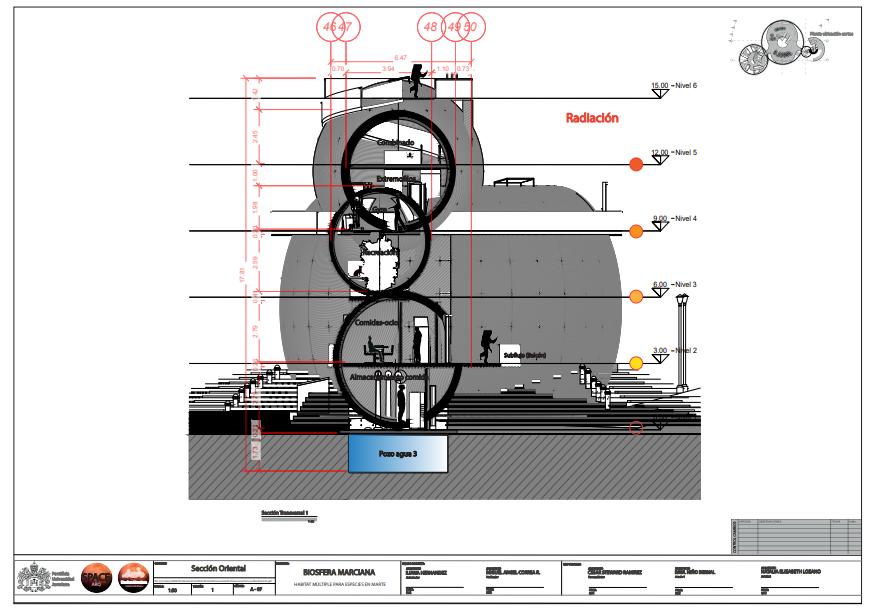

Debido a esto, se hizo necesaria la eaboración de una planimetria a escala de los diagramas arquitectónicos igualmente mostrados en las planchas, donde se muestra detallada y ampliamente el diseño en planta, corte, alzado, detalle y en métrica, la distribución de espacios, el programa ecosistémico y sus componentes, junto con sus relaciones espaciales internos y externos, mostrado además con los factores a tener en cuenta en un proyecto marciano. Finalmente, se expresa el sistema estructural o de secuencia, el ambiental, el estético y el adminsitrativo, demostrando la viabilidad del proyecto en eficiencia, rentable y rapidez constructiva-humana.

45 PLANOS

PLANO 1 PLANO 2 PLANO 3 PLANO 4 PLANO 5 PLANO 6 PLANO 7 PLANO 8 PLANO 9 PLANO 10 PLANO 11

CONCLUSIONES

PRÁCTICA

- Se comprueba la transición en habilidades y destrezas del estudiante a la hora de su comprensión de un proyecto, sus aplicabilidades en obra y la elaboración de un ateproyecto y proyecto.

- Se desprende un conjunto de aportes y contribuciones en proyectos arquitectónicos de la vida real y construibles por parte del estudiante, para la realización de estos mismos.

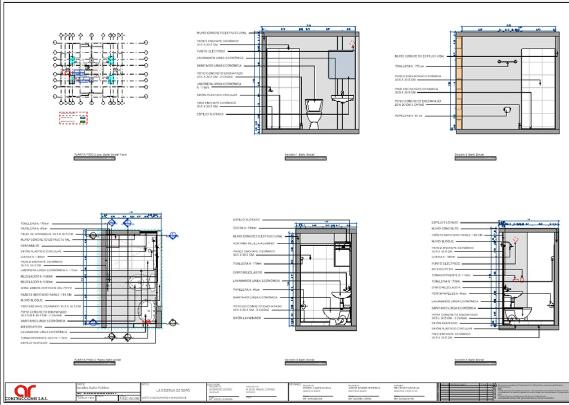

- Se expresa a travéz de planos, modelos, renders, perspectivas y presupuestos, el trabajo y el avance adentro de la empresa y su metodologia de aprenFizaje.

TRABAJO DE GRADO

- Se aprecia la jerarquia y metodologia aplicada en el trabajo de grado ante un tema vanguardis ta y extremo en sus retos, abordando sus capacidades y potencialidades arquitectónicas.

- Se demuestra la viabilidad estructural, ambiental, gestión, estética, urbana y humana, traducido a términos de nuevas corrientes de arquitectura, de un proyecto extraterrestre, donde el espacio es el nuevo reglamento.

- Se determina un diseño arquitectónico capaz de reproducir la vida desde lo espacialen un entorno planetrio diferente con esencia terrestre.

REFERENCIAS

Proyectos práctica pre-profesional arquitectura Proyecto trabajo de grado Portafololios arquitectónicos, Wix.com e Issue.com

Práctica.

- Arista Corporativa - Departamento de diseño - Arq. David Cabrales Practicante empresarial

- AR Construcciones - OFicina de diseño - Arq. Jorge Marin Practicante de diseño

Trabajo de grado

- Biosfera marciana; Habitat multiple de arquitectura espacial

Facultad de Arquitectura y Diseño PontiFicia Universidad Javeriana

“En una sociedad que celebra lo no esencial, la arquitectura puede resisitir y hablar su propio idioma”.

Peter Zumthor; Arquitecto suizo

PontifIcia Universidad Javeriana Facultad de Arquitectura y Diseño Departamento de Arquitectura Portafolio Final Carrera Correa Miguel

JAVERIANA PORTAFOLIO ARQUITECTÓNICO P. U. CORREA 2022-1 PORTAFOLIO FINAL
