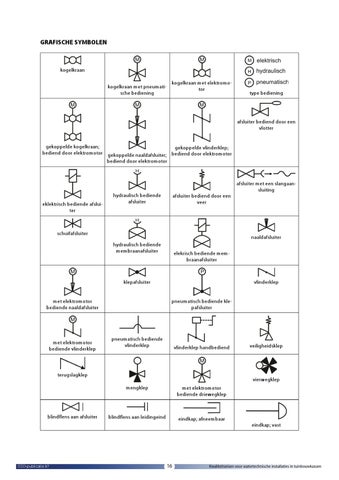

GRAFISCHE SYMBOLEN
kogelkraan kogelkraan met pneumatische bediening
kogelkraan met elektromotor
type bediening
afsluiter bediend door een vlotter gekoppelde kogelkraan; gekoppelde vlinderklep; bediend door elektromotor gekoppelde naaldafsluiter; bediend door elektromotor bediend door elektromotor
eklektrisch bediende afsluiter
afsluiter met een slangaansluiting
hydraulisch bediende afsluiter
afsluiter bediend door een veer
schuifafsluiter
naaldafsluiter hydraulisch bediende membraanafsluiter
elekrisch bediende membraanafsluiter
klepafsluiter
met elektromotor bediende naaldafsluiter
met elektromotor bediende vlinderklep
vlinderklep
pneumatisch bediende klepafsluiter
pneumatisch bediende vlinderklep
vlinderklep handbediend
terugslagklep
blindflens aan afsluiter
veiligheidsklep
vierwegklep mengklep
met elektromotor bediende driewegklep
blindflens aan leidingeind
eindkap; afneembaar eindkap; vast
