Portafolio Arquitectura - Erika Granados (Parte II)

NÚCLEO PROBLÉMICO 4

¿Cómo se ordena mi mundo?

La manera en la que se ordena el mundo a simple vista no es muy legible, pero aunque no se pueda ver, no significa que no este ordenado de alguna manera. En la mayoría de casos, sin mencionar que siempre, el mundo esta ordenado por medio y gracias a la geometría.

En el núcleo problémico 1 el objetivo es aprender a percibir el espacio por medio del orden, de la geometría y las formas básicas, para así lograr desarrollar composiciones arquitectónicas no solo con estética sino con el sentido de la funcionalidad.

PROYECTO DE VIVIENDA

Varsovia - Polonia

La manera en la que se ordena el mundo a simple vista no es muy legible, pero aunque no se pueda ver, no significa que no este ordenado de alguna manera. En la mayoría de casos, sin mencionar que siempre, el mundo esta ordenado por medio y gracias a la geometría.

En el núcleo problémico 1 el objetivo es aprender a percibir el espacio por medio del orden, de la geometría y las formas básicas, para así lograr desarrollar composiciones arquitectónicas no solo con estética sino con el sentido de la funcionalidad.

PROYECTO DE VIVIENDA

Ubicación

Diseño Urbano

El proyecto de vivienda se realiza como parte de un concurso realizado en Polonia, para el diseño de apartamentos estudiantiles y la restauración de la fabrica aledaña.

Área de Intervención

Tipologías

TORRE: Construcción cuya altura es de tamaño considerablemente mayor respecto a su base.

PLATAFORMA: Construcción de tipo alargado el cual brinda una base o una cubierta para la transición del peatón.

El área de intervención consta de una supermanzana con forma trapezoidal, en donde se implantaran cuatro edificios conectados entre si por medio de puentes para dar permeabilidad al lugar.

Fig 277. Torre y Plataforma.

Fig 272. Esquema de implantación.

Fig 269. Mapa de Polonia.

Fig 271. Kamionek.

Fig 273. Hitos.

Fig 274. Resonancia.

Fig 275. Re-conectar.

Fig 276. Re-naturalizar y arboresencia.

Fig 270. Mapa de Varsovia.

PROYECTO DE VIVIENDA

Proceso

Fig 286. Sustracción. Fig 281. Parque infantil.

Fig 280. Actividades pasivas.

Fig 279. Anfiteatro.

Fig 287. Volumetría final.

Fig 284. Apilamiento. Fig 285. Adición - Voladizos.

Fig 282. Volumen inical. Fig 283. Permeabilidad.

PROYECTO DE VIVIENDA

Programa Arquitectónico Tipologías de Vivienda

Puntos Fijos

Cocina

Baños

Restaurante

Lavandería

Gimnasio Recepción

Viviendas

Zona de Descanso Comercio

Co-working Cine

Guardería

Zona Juegos

Zona Múltiple

Fig 298. Vivienda Multifamiliar.

Fig 297. Vivienda Estudiantil Compartida.

Fig 296. Vivienda Estudiantil Unipersonal.

Fig 288. Planta N+22,0.

Fig 289. Planta N+19,0.

Fig 290. Planta N+16,0.

Fig 291. Planta N+13,0.

Fig 292. Planta N+10,0.

Fig 293. Planta N+7,0.

Fig 294. Planta N+4,0.

Fig 295. Planta N+0,0.

PROYECTO DE VIVIENDA Planimetría Arquitectónica

Fig 304. Planta N+13,0.

Fig 305. Planta N+19,0.

Fig 302. Planta N+7,0.

Fig 303. Planta Tipo N+10,0, N+16,0, N+22,0.

Fig 300. Planta N+0,0.

Fig 301. Planta N+4,0.

PROYECTO DE VIVIENDA

Fachadas

Fig 309. Fachada Oriental.

PROYECTO DE VIVIENDA

Fig 310. Corte Fachada.

CENTRO MÉDICO

Ana Galvis Hotz

Se realizará un Centro Médico de Nivel de complejidad número 2, el cual se encargará de brindar apoyo médico prioritario (consultas y procedimientos sencillos) a los habitantes del barrio Juan José Rondón.

• Nivel 2: Atención intermedia prestada por los Hospitales de Nivel II. Cuentan como mínimo con 4 especialidades adicionales a la medicina general y laboratorios médicos con capacidad para practicar exámenes básicos de sangre, orina y materia fecal.

CENTRO MÉDICO

Ubicación

Como proyecto de grado se realiza un centro médico de segundo nivel, que ayude a fortalecer la red de salud dentro del barrio Juan Jose Rondón en la localidad de Usme.

Área de Intervención

Equipamientos Existentes. Restauración Urbana. Plaza Urbana Existente. Propuesta Arquitectónica.

El área de intervención consta de una manzana donde su mayor determinante es su gran pendiente, en este se implantara un edificio aterrazado que se adecue a la topografía del lugar.

Fig 314. Esquema de implantación.

Fig 311. Mapa de Bogotá.

Fig 313. Barrio Juan Jose Róndon.

Fig 312. UPZ La FLora.

Fig 315. Planta de Cubiertas.

CENTRO MÉDICO

Diseño Urbano

Mobiliario.

Escalinatas / Gradas.

Zona de Contemplación.

Actividades Pasivas.

Permanencias.

Vías Existentes. Vías Nuevas. Vías Restringida.

Fig 318. Corte Urbano.

Fig 317. Planteamiento de vías.

Fig 316. Planteamiento de diseño.

Parqueadero Público.

Fig 322. Zona de Contemplación.

Fig 321. Vacío Arquitectónico.

Fig 320. Actividades Pasivas.

Fig 319. Rampa Urbana.

CENTRO MÉDICO Proceso

Axonometría Explotada

Fig 325. Adición de pisos.

Fig 326. Volumetría final.

Fig 324. Adición, nivelación de curvas - Yuxtaposición, puntos fijos.

Fig 323. Volumetría inicial - Aterrazamiento.

Fig 331. Planta N-7,0.

Fig 330. Planta N-3,5.

Fig 329. Planta N+0,0.

Fig 328. Planta N+3,6.

Fig 327. Planta N+7,1.

CENTRO MÉDICO

Programa Arquitectónico Fachadas

Medicina General. Unidad de Emergencia. Sala de Espera. Terapias Físicas. Escalera de Emergencia. Psicología. Vacunación. Droguería. Laboratorio Clínico. Almacén. Cuarto Técnico.

Fonaudiología. Cafetería. Descanso laboral. Administración. Odonotología. Oftalmología.

Baños. Baño MR. Ascensores.

Cuarto de aseo.

Fig 337. Planta N-7,0.

Fig 336. Planta N-3,5.

Fig 335. Planta N+0,0.

Fig 339. Fachada Sur.

Fig 334. Planta N+3,6.

Fig 333. Planta N+7,1.

CENTRO MÉDICO

Fachadas

Cortes

Fig 343. Corte Transversal.

Fig 342. Corte Transversal.

CENTRO MÉDICO

Diseño Constructivo

Fig 310. Corte Fachada.

Fig 345. Corte Estructural.

Fig 344. Axonometría Estructural.

NÚCLEO PROBLÉMICO 3

¿Como cualifico el hábitat en el que actuo?

La arquitectura es mucho más que proyectos estéticos o grandes edificios imponentes, la arquitectura va más alla de todo lo físico. La arquitectura siempre va de la mano con la forma y la función. Sin estas dos no se podría hacer que la arquitectura fuera confortable para el uso del ser humano.

En este núcleo problémico 3 se trata el concepto del hábitat como la función más que la forma, sin dejarla aun lado. El propósito de esta, es lograr diseñar proyectos confortables para los usuarios por medio del diseño estético y funcional que se necesita en la arquitectura.

VIVIENDA TORRES DEL RÍO

En este quinto semestre se adentra en la arquitectura como un método para la solución de problemas a través del hábitat. Y para esto se realizó un edificio de vivienda colectiva en el barrio el sosiego, que se encuentra ubicado en la localidad de San Cristobal en Bogotá D.C.

Con el diseño de este proyecto se asume el aprendizaje de la arquitectura trabajando de la mano con la forma y la función, para poder así, lograr diseñar proyectos confortables para el uso del ser humano que contengan espacios habitables en los cuales sus usuarios se puedan desarrollar libremente.

TORRES DEL RÍO

Ubicación Área de Intervención

Planta Urbana Super Manzana

La localidad de San Cristóbal se encuentra ubicada en el suroriente de la ciudad de Bogotá, a los pies de los Cerros Orientales incluyendo una parte urbana y una extensión rural.

El proyecto de vivienda se encuentra ubicado en el barrio el velodromo, entre la carrera 6° y la calle 17 a sur. Se unieron las 3 manzanas entre estas direcciones y se genero una super manzana.

Fig 156. Mapa de Colombia. Fig 158. Mapa de San Cristóbal.

Fig 159. Esquema de Implantación.

Fig 160. Planta Urbana Super Manzana.

Fig 157. Mapa de Bogotá D.C.

TORRES DEL RÍO

Trenzado: consiste en el Sistema evolutivo desarrollado mediante la eficaz combinación de redes, lugares y contratos con el medio. Favorece la diversidad, el contraste, y la identidad a través del papel prioritario otorgado a los propios elementos relacionales.

Con esto se consigue que los caminos se entrelacen en altura, funcionando como puentes conectores los cuales hacen que los proyectos se relacionen entre si, generando dinamismo en el espacio urbano diseñado en la super manzana.

Vegetación

Concepto Actividades Perspectivas

Zona de Yoga y Punto de Encuentro.

Comercio Informal.

Zonas de Picnic. Zona para Mascotas.

Áreas de Contemplación.

Zona de Ocio y Padres Anfiteatros.

Fig 162. Esquema de Elevación.

Fig 163. Alcaparro.

Fig 165. Caucho Sabanero.

Fig 166. Chicalá.

Fig 167. Perspectiva General de Proyecto Urbano.

Fig 169. Perspectiva Anfiteatro y Caminos Elevados.

Fig 170. Perspectiva Parque de Niños y Áreas de Ocio y Padres.

Fig 171. Perspectiva Plataformas sobre el Río.

Fig 168. Perspectiva Zona de Yoga.

Fig 164. Sietecueros.

Fig 161. Esquema de Trenzado.

Comercio Formal. Zona Niños. Deportes Activos.

TORRES DEL RÍO

Proceso Concepto

Tetris: combinación y agregación, juego de siluetas. Piezas que en su disposición forman una caja, pero juego consiste en recomponerlas en figuras o ideogramas. Configuraciones que cambian de forma y tiene varias soluciones.

Tipología

Torre: Volúmen vertical en el cual por su forma ascendente funciona como eje ordenador de los espacios. En su núcleo se encuentran ubicados los puntos fijos del edificio.

Programa Arquitectónico

Apilamiento

Amontonar, apilar o hacer una pila de cosas de modo formalmente no predeterminado. Con un orden o un eje ordenador no establecido linealmente ni geométricamente.

Exposición de Arte y Literatura.

Gimnásio y Salón Comunal. Co-working y Cafetería. Salón de Juegos. Escaleras. Ascensores. Vivienda.

Fig 172. Volúmen Inicial.

Fig 175. Esquema de Tetris.

Fig 176. Esquema de Torre.

Fig 177. Esquema de Apilamiento.

Fig 185. Primera Planta.

Fig 184. Segunda Planta N + 6,17.

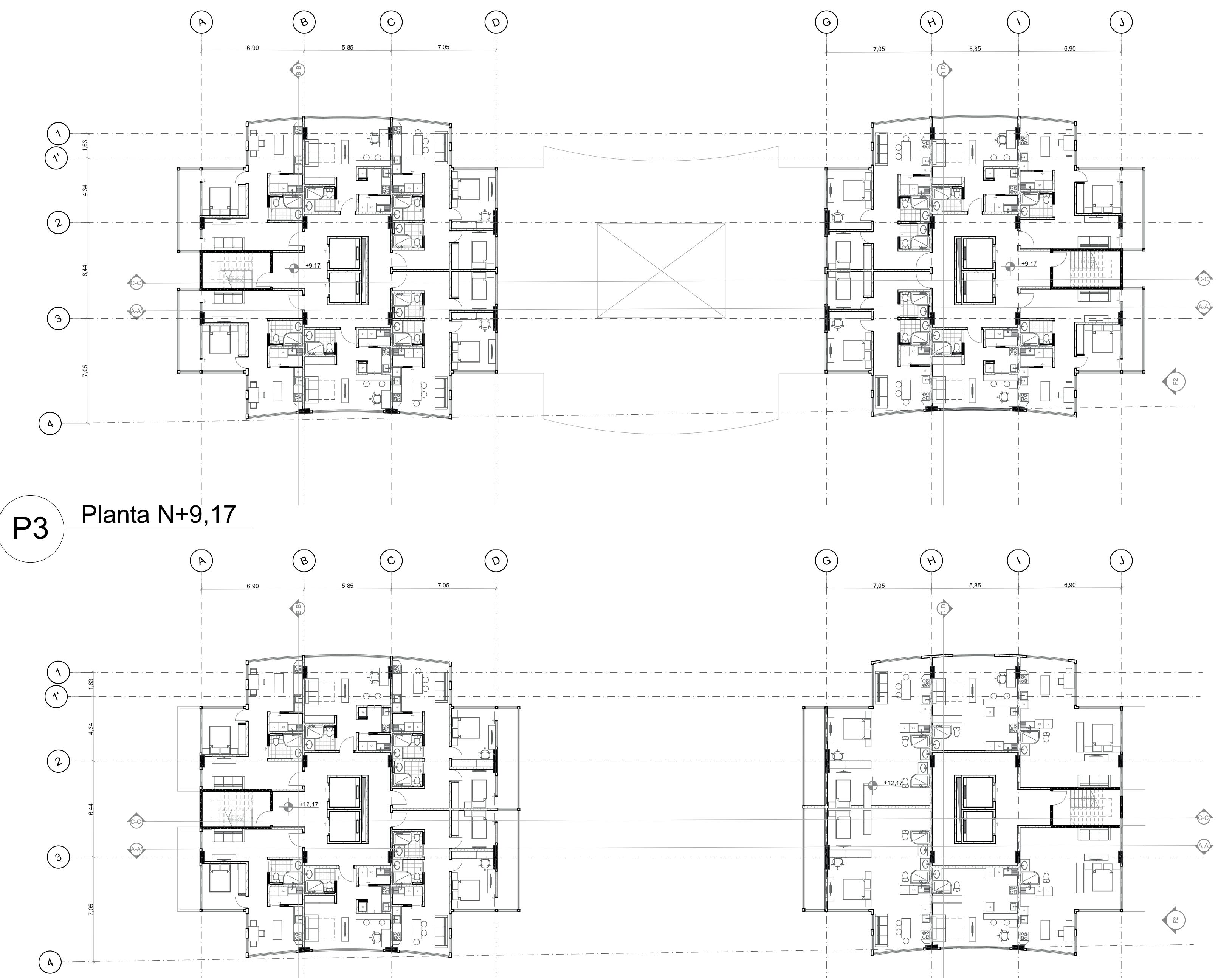

Fig 183. Tercera Planta N + 9,17.

Fig 182. Cuarta Planta N + 12,17.

Fig 181. Quinta Planta N + 15,17.

Fig 180. Sexta Planta N + 18,17.

Fig 178. Novena Planta N + 27,17.

Fig 179. Octava Planta N + 24,17.

Fig 179. Séptima Planta N + 21,17.

Fig 173. Deformación del Volúmen.

Fig 174. Sustracción y Adición de Puentes.

Sustracción.

Adición de Puentes.

TORRES DEL RÍO

Planimetría Arquitectónica

Fig 187. Segunda Planta N + 6,17.

Fig 186. Primera Planta.

Fig 191 Sexta Planta N + 18,17.

Fig 189. Cuarta Planta N + 12,17.

TORRES DEL RÍO

Tipologías Apartamentos

Fig 195. Planta de Cubierta N + 30,17.

Tipo II: 31,17 m2 Usuarios: Una Persona.

Tipo III: 54,94 m

Tipo V: Familia de 4 Personas.

Fig 199. Apartamento Tipo 4.

Fig 201. Plano Instalación Eléctrica Apartamento Tipo 1.

Tipo IV: 66,89 m2 Usuarios: Familia de 3 Personas.

Cortes Arquitectónicos y Fachadas

Gracias al concepto del apilamiento de las plantas del edificio, se genera un dinamismo en las fachadas. La intencionalidad de esto es hacer que la fachada se vea con un movimiento desordenado, pero en realidad esta ordenado bajo una linealidad vertical y con ritmos entre plantas moviendose de 1.50 a 2.00 metros de voladizos.

Fig 204. Fachada 1.

Fig 202. Corte Transversal B-B’.

Fig 203. Corte Transversal D-D’.

TORRES DEL RÍO

Planos Constructivos

Fig 205. Planta de Cimentación por Pilotes.

Fig 206. Planta de Contrapiso.

Fig 209. Entrepiso N + 12,17.

Fig 208. Entrepiso N + 9,17.

Fig 210. Entrepiso N + 15,17.

Fig 207. Planta de Entrepiso N + 6,17.

TORRES DEL RÍO

Fig 211. Entrepiso N + 18,17.

Fig 212. Entrepiso N + 21,17.

Fig 213. Estructura del Edificio.

TORRES DEL RÍO

Planos Constructivos

Corte Fachada

Viga de Voladizo en Hormigón Armado

Perfil Metálico para Revestimiento en Ladrillo

Rodamiento de Ventana Corredera

Vidrio Laminado de 4mm

Vidrio Laminado de 4mm

Mortero Alfajía

Vigueta en Hormigón Armado

Acabado en Cerámica

Mortero de Nivelación

Malla Electrosoldada

Viga de Entrepiso en Hormigón Armado

Anclaje Metálico

Cielo Raso en Drywal de 8mm

Vidrio Laminado de 4mm

Mortero Alfajía Ladrillo Prensado Liviano Terracota 24 5 x 12 x 6) Ladri era Santafe

Acabado en Cerámica

Estuco

Adoquín Español Terracota 20 x 10 x 6) Ladri lera San afe

Dobelas

Perfil Metálico para Revestimiento en Ladrillo

Viga de Voladizo en Hormigón Armado

Anclaje Metálico

Cielo Raso en Drywal de 8mm

Estructura

La estructura que se maneja en el proyecto es aporticada en concreto armado. Con un entrepiso aligerado y dejando las vigas descolgadas.

CIMENTACIÓN: es sobre pilotes ya que las columnas tienen unas luces medianamente grandes y tienen que soportar bastantes cargas (vivas y muertas).

COLUMNAS: la dimensión de estas varia según el predimensionamiento estructural que se realizó en un comienzo.

Columna

Ladrillo Prensado Liviano Terracota 24,5 x 12 x 6) Ladri era Santafe

Revestimiento en Hormigón

Acabado en Ceramíca

Mortero de Nivelación

Viga de Entrepiso en Hormigón Armado

Agua

Acabado

Mortero Armado con Malla Electrosoldada

Tela Asfáltica

Superficie en Hormigón Armado

Adoquín Español Tierra (20 x 10 x 6 Ladri era Santafe

Arena Compactada Mortero de Pega

Hormigón de Limpieza

Impermeabilizante con Lámina Asfáltica

Bloque Poroso

Geotexti

Muro de Contención en Hormigón Armado

Armado de Muro de Contención en Varilla de 1 2

Relleno de Grava de menor Díametro

Torta Superior en Hormigón Armado

Manto de Recebo

Viga de Cimentación en Hormigón Armado

Relleno de Grava de mayor Díametro

Tubo drenaje PVC de 4"

Manto de Recebo

Dado

Parrilla en Varilla de 1 2

Hormigón de Limpieza

Armado de Pilote de Varilla de 1/2"

Pilote en Hormigón Armado

Tierra

Fig 215. Entrepiso N + 27,17.

Fig 216. Cubierta N + 30,17.

Fig 216. Corte Fachada.

Fig 214. Entrepiso N + 24,17.

TORRES DEL RÍO

Fig 217. Diseño Urbano.

CENTRO DE SALUD (S.M.C)

En este sexto semestre se escogió un equipamiento diferente para diseñar. Se realizó un Centro de Salud en Municipio de Charcas, que se encuentra ubicado en la ciudad de San Luís Potosí en México.

Con el diseño de este proyecto se asume el aprendizaje de como la arquitectura no es para el ser humano sino tiene la sensibilidad humana. Este equipamiento es uno de los más complejos al momento de diseñar ya que no solo es para que el ser humano lo use sino para que se sienta confortable al momento de usarlo; Es el diseño arquitectónico más humano posible. Para realizar este proyecto se requirió bastante tiempo para recolectar información, leer bastante sobre el tema y sobre todo recordar experiencias humanas al momento de frecuentar espacios similares.

CENTRO DE SALUD SANTA MARÍA DE CHARCAS

Ubicación Planta de Localización

El municipio de Charcas se encuentra en el occidente de la ciudad de San Luis Potosi, que esta ubicado en el centro geográfico de México.

Área de Intervención

El centro de Salud Santa María de Charcas se encuentra ubicado donde antiguamente estaba la estadio de besibol del municipio, entre la via principal Matehuala y la calle 20 de noviembre.

Fig 220. Mapa de Charcas.

Fig 218. Mapa de México.

Fig 219. Mapa de San Luis Potosi.

Fig 221. Esquema de Implantación.

Fig 222. Planta de Localización.

CENTRO DE SALUD SANTA MARÍA DE CHARCAS

Propuesta Arquitectónica Proceso

J u a n O ñ a t e aC l el aM et auh al

Se inició con una malla reticular con módulos de 20 m x 20 m. Esta surgió del el eje lineal de edificio de patrimonio colindante en el terreno.

Calle 20 de noviembre

Gracias a la malla reticular inicial se diseña la volumetria del proyecto. Esta consta de dos volúmenes uno con forma de L y el otro con forma de rectángulo.

Concepto

Purismo: Es una tendencia a defender el mantenimiento de una doctrina, una práctica, una costumbre, etc. En toda su pureza y sin admitir cambios ni concesiones. Es frecuente en los campos artísticos, musicales y lingüísticos. El purismo buscó formas más sencillas y depuradas, en una línea sobria y clásica, de equilibrio y perfección técnica, atendiendo más a las cuestiones estructurales y a la armonía de proporciones.

Programa Arquitectónico

Se empieza a hacer una estructuración del espacio urbano el cual se desarrolla a través de ejes que ofrece la volumetría.

CalleMatehuala

Laboratorio Clínico, Terapias Físicas, Vacunación, Toma de Muestras. Zona Interactiva para Niños. Puntos Fijos. J u a n O ñ a t e aC l el aM et auh al Calle 20 de noviembre J u a n O ñ a t e aC l el aM et auh al Calle 20 de noviembre

Fig 223. Malla Reticular.

Fig 224. Implantación de Propuesta.

Fig 225. Ejes conectores entre Volúmenes.

Fig 228. Volumetría Final.

Fig 230. Volumetría de Espacios.

Fig 229. Ville Savoye - Le Corbusier.

Fig 227. Ampliación de Segunda Planta con Voladizos.

Fig 226. Volúmen Inicial.

Calle20denoviembre

Acceso

Acceso

CENTRO DE SALUD SANTA MARÍA DE CHARCAS

Diseño Urbano

Sistema Prográmatico

Con respecto al programa del proyecto urbano, la mayoría de espacios son de permanecía y contemplación. En el parque superior del proyecto se encuentran actividades muy diversas tales como:

Perspectivas Urbanas

Perfil Urbano Fugado

Materialidad

Fig 231. Planta de Cubiertas.

Fig 232. Planta de Cubiertas.

Fig 233. Césped. Fig 234. Agua.

Fig 240. Diseño de Parque Público.

Fig 241. Parque de Niños.

Fig 242. Zona de Espacimiento y de Descanso.

Fig 235. Madera.

Fig 236. Adoquín Gris. Fig 237. Piedra Caliza. Fig 238. Piedra Blanca.

Fig 239. Volumetría de Espacios.

1. Zona de Descanso.

2. Parque De Niños.

3. Zona de Skate.

4. Zona de Actividades Pasivas.

5. Zonas de lectura y Estudio.

6. Comercio Formal. :

DE SALUD SANTA MARÍA DE CHARCAS

CENTRO DE SALUD SANTA MARÍA DE CHARCAS

Fig 243. Planta de Primer Nivel.

CENTRO DE SALUD SANTA MARÍA DE CHARCAS

Fig 244. Planta de Segundo Nivel N + 4,00.

CENTRO DE SALUD SANTA MARÍA DE CHARCAS

Plantas Arquitectónicas

Fig 245. Planta de Cubiertas.

CENTRO DE SALUD SANTA MARÍA DE CHARCAS

Cortes Arquitectónicos

Fig 246. Corte Longitudinal A-A’.

Fig 247. Corte Transversal B-B’.

Fig 248. Corte Longitudinal C-C’. CENTRO DE SALUD SANTA MARÍA DE CHARCAS

CENTRO DE SALUD SANTA MARÍA DE CHARCAS

Fachadas

Fig 251. Fachada Oriental

Fig 250. Fachada Sur.

Fig 249. Fachada Occidental (Principal).

CENTRO DE SALUD SANTA MARÍA DE CHARCAS Estructura

La estructura de este proyecto esta hecha con pórticos en hormigón armado.

CIMENTACIÓN: la cimentación esta hecha en zapatas de hormigón armado. Además se puede observar en la planta de cimentación que se utiliza la junta constructiva para así evitar rupturas graves en la estructura en caso de sismos y terremotos en el área de intervención.

VIGAS: se utilizan vigas de 0,30 x 0,40 para mayor resistencia al momento de cubrir las luces entre columna y columna dentro del espacio.

COLUMNAS: se utilizan columnas de 0,60 x 0,30 para poder mantener luces de 8 metros. Pero hay excepciones en los extremos de las juntas constructivas donde las columnas se engrosan (0,30 x 0,80) para poder anclar puentes metálicos prefabricados entre módulos y así comunicar la segunda planta entre sí.

Fig 252. Planta de Cimentación.

Fig 253. Planta de Entrepiso N + 4,00.

Fig 254. Planta de Cubiertas N + 4,00.

CENTRO DE SALUD SANTA MARÍA DE CHARCAS

Estructura Axonometría Explotada

Detalle Constructivo Interno

CENTRO DE SALUD SANTA MARÍA DE CHARCAS

Corte Fachada

Detalle Cafeteria - Restaurante

Perspectivas Internas

Alfajía Parapeto en Concreto Impermeabilizante

Recubrimiento de Cubierta en Fibrocemento

Viga de Cubierta Concreto en Armado

Anclaje Metálico para Fachada en Madera

Perfil Metálico para anclaje de Cielo raso

Vidrio Laminado de 4mm

Madera Contrachapada Color Ébano

Anclaje para Fachada en Madera Baldosa en Cerámica Blanca 0 50 x 0 50 Malla Electroso dada en Ace o de 1 2

Viga de Entrepiso en Concreto Armado Refuerzo de Viga en Varilla de Acero 1 2

Muro de Fibrocemento de 0 15

Ángulo Perfil Metálico

Cielo raso en Drywal de 1 cm

Media Caña en Concreto Estuco

Vidrio Laminado de 4mm

Piedra Calíza

Perfi en Aluminio para Soporte de Ventana

Baldosa de Cerámica Blanca 0 50 x 0 50

Viga de Cimentación en Concreto

Relleno de Arena Compactada

Manto de Recebo

Flejes Refuerzo de Columna en Acero de 1 2"

Zapata en Concreto Armado 3500 ps

Tierra

Acero en Barras Corrugadas 1 2

Distanciadores de Plástico

Concreto de Limpieza

Fig 257. Corte Fachada.

Fig 259. Corte Detalle Cafetería - Restaurante.

Fig 258. Detalle Cafetería - Restaurante.

Fig 260. Pespectiva Diurna de Cafetería - Restaurante.

Fig 261. Pespectiva Noche de Cafetería - Restaurante.

Fig 262. Pespectiva Segundo Piso de Cafetería - Restaurante. CENTRO DE SALUD

CENTRO DE SALUD SANTA MARÍA DE CHARCAS

Detalle Toma de Muestras

Viga de Entrepiso

Relleno en Ailamiento Acústico Dinte en Hormigón Armado

Amarre de Dintel en Acero de 1 2"

Cielo raso en Drywall de 1 cm Lampara LED Techo Pane 24W

Perspectivas Toma de Muestras

Vidrio Laminado de 4mm

Placa de Entrepiso en Hormigón Armado Malla Electrosoldada

Vigueta 0,15 x 0 40 en Hormigón Armado

Amarre de Vigueta en Acero Varilla 1/2"

Perfil Metálico para anclaje de Cielo raso

Ángulo Perfil Metalico

Muro de 0 10 en Fibrocemento

Placa de Fibrocemento 8mm

Aislamiento Acústico

Perfil Metálico de Panel Divisorio

Sofá Metálico con Asiento en texti

Mortero de Pega

Perfil en Aluminio para Soporte de Ventana

Viga de Contrapiso en Hormigón Armado Tierra

Baldosa Cerámica Blanca

Placa de Contrapiso en Hormigón Armado

Manto de Recebo

Fig 263. Detalle en Planta de Toma de Muestras.

Fig 264. Perspectiva Toma de Muestra.

Fig 265. Corte Toma de Muestras.

CENTRO DE SALUD SANTA MARÍA DE CHARCAS

Detalle de Gimnasio para Mecanoterapias Físicas

Perspectiva de Gimnasio para Mecanoterapias Físicas

Vidrio Láminado con Estampado Irregular

A-A

Material para Estimulación

Baldosa Tipo Caucho Gimnasio

Muro Divisorio de 0,15 en Concreto Armado

Silla Metálica

Pupitre Infantil en Plástico

Muro de Fibrocemento de 0,10

Malla Electrosoldada en Acero de 1 2"

Viga de Entrepiso

Barras Paralelas para Rehabilitación

Relleno Aislamiento Acústico

Dintel en Hormigón Armado Cielo raso en Drywall 1cm

A-A

Aislamiento Acústico

Panel de Fibrocemento

Perfil Metálico

Vidrio Laminado de 4mm

Puerta Metálica de Bodega

Barras Metálicas Paralelas para Rehabilitación

Escalera y Rampa para fisioterapia

Perfil de Madera

Placa de Entrepiso en Hormigón Armado

Perfil Metálico para anclaje de Cielo raso

Ángulo Perfil Metalico Lampara LED Techo Pane 24W

Muro de 0 10 en Fibrocemento

Placa de Fibrocemento 8mm

Aislamiento Acústico

Soporte de Barras Metálicas

Silla Metálica con Asiento Plástico

Perfil en Aluminio para Soporte de Ventana

Mortero de Pega Tierra

Rampa y Escalera para Fisioterapia

Baldosa Tipo Caucho Gimnasio

Manto de Recebo

Fig 266. Detalle en Planta de Gimnasio para Mecanoterapias Físicas.

Fig 267. Perspectiva de Gimnasio para Mecanoterapias Físicas.

Fig 268. Corte de Gimnasio para Mecanoterapias Físicas.

UNIVERSIDAD CATÓLICA de Colombia
