PROJETS EN ÉCOLE :
- HABITER LE QUARTIER DU BRUCKHOF
- AMÉNAGER UN ESPACE
- MAISON EN BANDE
- «NEUE AUE», LA RECONQUÊTE D’UNE ANCIENNE ZONE INDUSTRIELLE
- CENTRE CULTURELMORRO DA PROVIDÊNCIA, RIO DE JANEIRO
- MAQUETTES
PROJET EN AGENCE :
- RÉNOVATION D’UNE HABITATION ET AMÉNAGEMENT PARTIEL D’UNE GRANGE
[1]
[2]
[3]
[4]
[5]
[6]
[7]
Sommaire
[1]
HABITER LE QUARTIER DU BRUCKHOF
Ce projet se situant au quartier du Bruckhof à Strasbourg est implanté dans un tissu urbain d’immeuble d’habitation en R+6. Ici l’objectif était de réaliser un projet d’en viron 20-30 logements, qui présenterait une diversité de configuration mais également de dimension, en allant du T2 au T5. Cette mixité de logement a pour objectif de favoriser l’implantation d’une mixité sociale. Mon but était également de créer une di versité dans les typologies des distribu tions, pour tester plusieurs dispositifs avec par exemple la coursive, le noyau, etc... Ces différentes typologies permettent éga lement de proposer une offre de logements encore plus conséquente car ayant une in cidence directe sur la conception de cha cun des logements. Le but est de pouvoir répondre aux envies/besoins et aux diffé rentes conceptions de l’intimité que se font les habitants.
Coupe longitudinale Perspective générale
longitudinale Coupe
transversale
Plan des étages (RDC à gauche) Perspective intérieur de la double hauteur
Perspective intérieure de la cuisine
AMÉNAGER UN ESPACE
Il s’agissait dans cet exercice, d’imaginer li brement un scénario d’occupation d’un es pace contraint à une surface de 80m2 J’ai alors imaginer le scénario d’une cohabita tion entre un sénior (une personne âgée seule) et un étudiant. Ce qui m’a semblé fondamental dans ce projet, est l’équilibre entre l’intimité et la convivialité. Chacun dispose de sa propre intimité (avec des grandes chambres et salle de bain privatives). La chambre de l’étudiant est placée vers l’entrée. En outre, l’objectif étant de réduire la soli tude d’une personne âgée seule, le loge ment dispose surtout d’un grand espace commun formé de la cuisine, salon et salle à manger ouverts sur une grande terrasse.
[2]
[3]
MAISON EN BANDE
L’objectif du projet était ici de se confronter à la forme de l’habitat en bande : ici le ter rain possède une largeur de 5,2m. De plus, le terrain possédait une légère pente. La maison doit pouvoir acceuillir une famille de 4 personnes (2 enfants et 2 parents).
L’entrée se fait au nord, par une petite cou rette, permettant de créer un lieu de transition intermédiaire, appropriable pour diffé rents usages. La maison se développe sur un système de demi-niveau (voir coupe), s’adaptant à la pente. Au RDC et à l’étage bas se trouvent les espaces de vie «collectifs» comme la cuisine et le salon. Le sa lon en double hauteur s’ouvre sur le jardin orienté au sud.
Le reste des étages est occupé par l’étage des enfants et celui des adultes au sommet.
L’escalier se développe autour d’un bloc sanitaire, acceuillant buanderie, W-C et salles de bain. Ce bloc sanitaire possède également une fonction statique pour rigidifier le bâtiment. La structure est en ossature bois, plancher traditionnel et complétée sur la face ouest par un mur en pierre.
Plan des étages (en haut le RDC)
Coupe longitudinale
Pièce à vivre
Cuisine
Buro avec vue sur le salon
Chambre parentale
«NEUE AUE», LA RECONQUÊTE D’UNE ANCIENNE ZONE INDUS TRIELLE PORTUAIRE
La zone du projet se situe au nord-est de Strasbourg, sur un site actuellement classé à risque (SEVESO), inconstructible. Il a été proposé de travailler sur un scénario, où le port au pétrole verrait son activité se stopper et donc libérer de nouvelles zones constructibles. Il s’agissait tout d’abord d’établir une stratégie commune sur le site et de réaliser un masterplan. Une des in tentions fortes du projet est la création d’un grand «couloir vert» qui connecte le parc de l’orangerie à l’ancienne zone portuaire, entièrement reboisé en vue d’une dépollution mais également d’une périnnisation à long terme d’une grande zone boisée. Un deu xième point fondamental est la connexion au tissu urbain de la Robertsau pour créer une zone attractive et connectée à la ville. Enfin un dernier point est la favorisation des mobilités douces, avec la plupart des axes étant exemptés de circulation automobile.
[4]
Plan général Coupe Coupe AA’ BB’
Une fois cette stratégie générale établie, l’objectif était d’étudier en détail un quartier et un îlot.
Le principe général de ce quartier, est la mise en place d’un «socle actif» en R+1, le long des grands axes comme celui du tram, mais aussi le long de la place centrale. La hauteur maximale est en R+5. Ce socle actif, d’aspect unitaire, serait ponctué par les différents immeubles d’habitation aux typologies différentes.
La place centrale est divisée en différentes zones; une zone urbaine (pour les ras semblements, marchés,...), une zone paysagère de promenade et une zone dédié au Biergarten. Le but est de créer une attractivité de la zone et d’en faire une place animé et agréable à pratiquer.
Coupe AA’
Coupe BB’
AA’
Enfin le dernier échelon de projet se situe au niveau d’un îlot. Le principe appliqué à cet îlot est l’alternance de bande publique et privée. En dehors des bâ timents se situant le long des axes principaux et possèdant un «socle actif», des logements se situent en RDC. Le rôle des noues végétales est ici double : ils permettent de traiter les eaux pluviales mais également de délimiter une zone de recul pour créer une intimité pour les loge ments aux RDC. Chaque bâtiments possèdent des espaces col lectifs dédiés à tous les habitants du bâtiment et appropriables pour différents usages.
Plan d’un îlot urbain
Coupe AA’
[5]
CENTRE CULTUREL - MORRO DA PROVIDÊNCIA, RIO DE JANEIRO
Le projet se situe au Brésil, à Rio de Janei ro. Le terrain est situé à l’interface entre un tissu urbain «classique» et celui des favelas , située sur la colline «Morro da Providên cia».
L’objectif est la mise en place d’un centre culturel, un lieu alternatif qui acceuillerait différentes activités comme la danse, la musique, une médiathèque. Ces différents pôles sont vouées à se mélanger et en trer en interaction de par la mise en place d’éléments communs comme une cafétéria, une salle de spectacle. Plus particulièrement, dans le cadre de mon projet, l’objectif est de créer un lieu qui serait vivant et pratiqué de part en part. Les espaces communs sont tous situés au dernier étage, afin d’inviter le visiteur à parcourir le bâtiment et découvrir les différents pôles culturels. Le rez-de-chaussée est ou vert et est pensé comme une faille tranver sant le bâtiment et permettant lors du fa meux carnaval de Rio, d’utiliser le bâtiment comme un grand espace de répétition. Les ouvertures sont toujours orientées en retrait, ou profitent d’une lumière indirecte, afin de s’adapter aux conditions clima tiques du Brésil.
Médiathèque
depuis
Vue
Médiathèque
depuis l’atrium Cafeteria
GSEducationalVersion CC' AA' BB' Plan de RDC
GSEducationalVersion GSPublisherVersion 711.59.64.100 GSEducationalVersion Vide 3. Etage 2. Etage 1. Etage
Façade ouest
Façade nord
Coupe Coupe Coupe
Coupe BB’ Coupe AA’ Coupe CC’
MAQUETTES

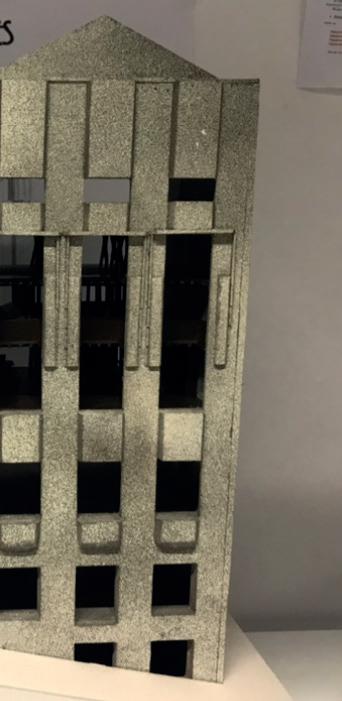

Ci-contre différentes photos de maquettes que j’ai pu réaliser : la réalisation de ma quette me plaît particulièrement dans le cadre de mes études.
Tout d’abord une maquette d’analyse, de la Pew House de Franck Lloyd Wright, un architecte que j’apprécie particulièrement pour son sens du détail et des transitions entre différentes ambiances au sein de ses réalisations.
Ensuite, au milieu, on peut voir une ma quette de la bibliothèque de Glasgow, aujourd’hui détruite par un incendie. La biblio thèque entièrement en bois à été réalisé de façon précise.
Enfin la Maison Latapie est l’une des réa lisations «manifeste» des architectes Lacaton&Vassal. La maison a été réalisée avec des matériaux peu chers et industriels afin d’offrir une économie sur le coût de la construction et d’offrir de plus grands es paces. Cette grande verrière correspond à cet espace «intermédiaire» voulu par les deux architectes qui est appropriable et modulaire selon les besoins/envies/saisons etc... C’est dans le cadre d’une analyse de projet que cette maquette fut réalisée. Elle correspond à deux travées et permet de distinguer la structure interne.
[6]
[7]
RÉNOVATION D’UNE HABITATION ET AMÉNAGEMENT
PARTIEL D’UNE GRANGE
Ce projet fut réalisé dans le cadre de mon stage de première pratique. Il s’agissait d’une renovation et extension d’une maison alsacienne typique, de l’époque de re construction post 1ère guerre mondiale.
La première étape fut de réaliser un rele vé complet de la maison, suivit par la suite, d’une «mise au nette» sur logiciel infor matique (archicad). L’étape suivante fut de réaménager les plans existants pour les adapter aux besoins et exigences des maîtres d’ouvrage : la maison serait utilisée pour aménager des chambres et un bureau. En parallèle, il fut décidé de créer une extension dans la grange pour acceuillir un grand espace de vie avec salon/cuisine. Cet espace se situe en demi-niveau par rapport au RDC de la partie d’habitation, ouvre au sud sur une grande terrasse om bragé par une pergolas.
après rénovation
ET AM Perspective
Photo de l’existant
