NAJBOLJŠE REZKANJE NAVOJEV.

GARANT Master TM – inovativna geometrija za izjemno gladek tek in zmanjšanje rezalnih sil v procesu rezkanja navojev.

Industrial Tooling and Equipment by Hoffmann Group

VEDNO POPOLNA REŠITEV ...

Družini izdelkov GARANT in HOLEX vedno ponujata popolno orodje za vse individualne zahteve.

ɾ Najvišja varnost procesov, zmogljivost in najboljša življenjska doba – to so izjemne lastnosti najboljše kakovosti izdelkov GARANT Master. Naše linije izdelkov HOLEX zajemajo izdelke za konvencionalno in ekonomično strojno obdelavo.

GARANT Master Titan

in družine GARANT.

HOLEX Clever Drill

HOLEX Clever Tap

HOLEX Pro Steel

HOLEX Pro Tap

HOLEX Pro Drill

GARANT Master Tap Steel HT

GARANT Master Steel HT

GARANT Diabolo

GARANT Master Alu Feed

GARANT Master Tap Alu

GARANT Master Alu

GARANT Master Tap Inox

GARANT Master Tap

GARANT Master TM

GARANT Master Form

GARANT Master Steel

GARANT Master Steel Deep

GARANT Master Steel Micro

GARANT Master Steel Speed

GARANT Master Steel Feed

GARANT Power Drill

GARANT HiPer-Drill

Vi imate izbiro, mi imamo rešitev.

Od pametnih in poceni do mojstrsko dobrih – HOLEX in GARANT ponujata popolno rešitev za odrezovanje vseh materialov. Preverite.

Daljša življenjska doba, večja natančnost, večja zmogljivost, večja kompleksnost uporabe.

HOLEX Pro Inox

... ZA VSE MATERIALE.

Dokazana kakovost blagovne znamke za najboljše razmerje med ceno in zmogljivostjo.

Za učinkovito obdelavo pri širokem naboru materialov. S preizkušeno zmogljivostjo in zelo dobro odpornostjo proti obrabi se doseževisoka stroškovna učinkovitost

Vsestranski

Ti multitalenti, po možnosti zasnovana za obdelavo jekla, so lahko odlično uporabljajo tudi za številna druga področja in materiale. Visoka hitrost podajanja in gladko delovanje, odlična zmogljivost in najboljša življenjska doba so značilnosti inovativne družine GARANT Master.

Specialisti

Rezalne geometrije, ki so individualno prilagojene zahtevnim materialom, in popolnoma usklajeni premazi zagotavljajo najvišjo stopnjo zanesljivosti procesov v vsaki situaciji.

JEKLO UNI

JEKLO UNI INOX

JEKLO UNI

UNIVERZALNO IN ZMOGLJIVO

Navojni rezkarji GARANT Master TM

Neenaki rezalni robovi, tehnologija premaza HiPIMS in uporaba v širokem naboru materialov: To so značilnosti družine izdelkov GARANT Master TM.

Z inovativno geometrijo dosegajo izdelki GARANT Master TM izredno miren tek in manjše rezalne sile v procesu rezkanja navoja. Te odločilne prednosti omogočajo izredno zmogljivost pri absolutni procesni varnosti. Nerjavna jekla, liti materiali ali jekla z visoko trdnostjo, orodja iz družine GARANT Master TM so zaradi svojih univerzalnih značilnosti vedno prava izbira za vaš proces obdelave navoja.

ORODJA – USTVARJENA ZA DELO.

ɾ Ponudba: Več kot 55.000 certificiranih vrhunskih orodij za vsa področja uporabe najvišje kakovosti.

ɾ Strokovno znanje in izkušnje GARANT: razvito z uporabniki, dobavitelji in 12 lastnimi centri za preizkušanje.

ɾ Zgodba o uspehu: Vsakodnevno vam stojimo ob strani že 50 let in smo prejemniki več kot 50 priznanj.

ɾ Zagotovilo kakovosti: 10-letna garancija na izdelke GARANT.*

* 10-letna garancija na material in izdelavo za izdelke GARANT pri ustrezni uporabi, razen pri običajni obrabi zaradi mehanske obremenitve ter pri vseh elektronskih komponentah.

Prenesite zdaj: brošure kot katalog: Na voljo vedno in povsod tudi brez spletne povezave.

VHM enoprofilni navojni rezkar

GARANT Master TM

Informacije o izdelku

VHM troprofilni navojni rezkar

GARANT Master TM

Informacije o izdelku

VHM vrtalno-krožni navojni rezkar

GARANT Master TM

Informacije o izdelku

10–11

VHM stebelni navojni rezkar

GARANT Master TM Informacije o izdelku

12–19

Tehnične informacije

Tabela rezalnih vrednosti Stran 20 Odpravljanje težav Stran 21 Vpenjanje orodja Stran 22

Sveder za osnovno izvrtino GARANT Master Steel

Izbor

GARANT Automation

Informacije o izdelku

Stran 23

Stran 24–25

PREPROSTO DOBRO.

GARANT Master TM enoprofilni navojni rezkar za številne tipe navojev v širokem naboru materialov.

Natančni navoji od premera ≥ 1 mm, možnosti naklona in premera v širokem naboru materialov: to so izjemne prednosti enoprofilnih navojnih rezkarjev iz družine izdelkov

GARANT Master TM.

Zaradi 60° kota roba z naknadnim brušenjem profila, ta orodja niso samo za običajne in fine navoje po standardu DIN ISO, ampak

tudi za navoje UN po ANSI/ASME B1.1.

UNI-DRŽALO.

ɾ Premer držala 6h6 ponuja različne možnosti vpenjanja.

VZPOREDNI HLADILNI KANALI ≤ M3,5

ɾ Stabilno jedro orodja.

ɾ Optimalno dovajanje hladilne tekočine od ⌀ M1.

INOVATIVNI PREMAZ.

ɾ Premaz HiPIMS na osnovi AlTiN.

ɾ Optimalna zaščita pred obrabo.

AKSIALNI HLADILNI UTORI NA DRŽALU ≥ M4.

ɾ Stabilno jedro orodja.

ɾ Največja količina tekočine.

ɾ Optimalno odvajanje odrezkov.

Vaše prednosti

ɾ Lahko se uporablja v različnih naklonih in premerih.

ɾ Lahko se uporablja za različne standarde navojev.

ɾ Visoka procesna varnost.

ɾ Nizko premikanje zaradi zmanjšanih radialnih sil.

ɾ Univerzalna uporaba.

TROJNO DOBRO.

GARANT Master TM triprofilni navojni rezkar za daljšo življenjsko dobo orodja in krajši čas cikla.

Prednosti življenjske dobe do 50 % v primerjavi z enovrstnim navojnim rezkarjem, zmanjšane radialne sile v primerjavi z večprofilnim navojnim rezkarjem z držalom: To so prednosti triprofilnih navojnih rezkarjev iz serije GARANT Master TM. To orodje je primerno za vijačno interpolacijo in razdelitev reza z osnim odmikom, ki lahko skrajša čas cikla do 38 %.

VZPOREDNI HLADILNI KANALI ≤ M3

ɾ Stabilno jedro orodja.

ɾ Optimalno dovajanje hladilne tekočine od ⌀ M3.

NEENAKOMERNA DELITEV

ɾ Izboljšan miren tek.

ɾ Manjše vibracije.

ɾ Visoka kakovost površine v navoju.

Vaše prednosti

ɾ Dolga življenjska doba zaradi 3 profilnih vrst.

ɾ Nizko premikanje zaradi zmanjšanih radialnih sil.

ɾ Lahko se uporablja za različne premere.

Številka artikla ISO metrični navoj

139620 M1

139625 M1

139620 M1,4

139625 M1,4

139620 M1,6

139625 M1,6

139620 M2

139625 M2

139620 M2,5

139625 M2,5

139620 M3

M1X0,25; M1,1X0,25; M1,2X0,25

M1,4X0,3

M1,6X0,35; M1,7X0,35; M1,8X0,35

M2X0,4; M2,3X0,4

M2,5X0,45; M2,6X0,45

M1X0,2; M1,1X0,2; M1,2X0,2

M1,4X0,2; M1,4X0,25

M1,6X0,2; M1,6X0,25; M1,8X0,2; M1,8X0,25

M2X0,2; M2X0,25; M2X0,35; M2,2X0,2; M2,2X0,25; M2,2X0,35 št. 2-64

M2,5X0,2; M2,5X0,25; M2,5X0,35

139625 M3 M3X0,5 M3X0,2; M3X0,25; M3X0,35

139620 M3,5

139625 M3,5

139620 M4

M3,5X0,6 M3,5X0,35; M3,5X0,5

139625 M4 M4X0,7 M4X0,35; M4,5X0,35; M4X0,5; M4,5X0,5

M6 M6X1; M7X1 M6X0,5; M6X0,75; M6,5X0,75; M7X0,5; M8X0,5 1/4"-28 1/4"-32; 5/16"-32 1/4"-27; 1/4"-36; 1/4"-40; 1/4"-48; 5/16"-27; 5/16"-36; 5/16"-40; 5/16"-48; 3/8"-36; 3/8-40

139625 M8 M8X1,25; M9X1,25 M8X1; M9X1 3/8"-24 3/8"-32 3/8"-27; 7/16"-24; 7/16"-27

139625 M10 M10X1,5; M11X1,5 M10X0,75; M10X1; M10X1,25; M11X0,75; M11X1; M11X1,25 7/16"-20; 1/2"-20 7/16"-28; 1/2"-28 7/16"-18; 1/2"-18; 1/2"-24; 1/2"-27; 5/8"-27

139625 M12 M12 × 1,75 M12X1; M12X1,25; M12X1,5; M13X1; M14X1 9/16"-18; 5/8"-18 9/16"-24; 5/8"-24; 11/16"-24 1/2"-16; 9/16"-16 9/16"-20 9/16"-27; 3/4"-24; 3/4"-27; 7/8"-24; 7/8"-27; 1"-24; 1"-27

139625 M14 M14X2; M16X2 M14X1,25; M14X1,5; M14X1,75; M15X1; M16X1,5; M18X1,5; M18X2; M20X1,5; M20X2 3/4"-16; 7/8"-14 3/4"-20; 13/16"-20; 7/8"-20; 15/16"-20; 1"-20 5/8"-16; 11/16"-16; 13/16"-16; 7/8"-16; 15/16"-16; 1"-16 5/8"-20; 11/16"-20 9/16"-14; 5/8"-14; 3/4"-14; 3/4"-18; 7/8"-18; 1"-14; 1"-18

Enoprofilni navojni rezkar VHM GARANT Master TM

VHM-navojni rezkar z neenakomerno delitvijo rezil in večjim številom rezalnih robov. Z neenakomerno delitvijo rezil se dosežeta izboljšan miren tek in daljša življenjska doba orodij Novo razvita univerzalna geometrija in visokozmogljiva prevleka za uporabo pri širokem spektru materialov.

■ Občutno zmanjšanje vibracij zaradi neenakomerne delitve rezil.

■ Večje število rezalnih robov.

■ Premaz HiPIMS na osnovi AlTiN najnovejše generacije.

■ Korigiran profil navoja za preprečevanje popačenja navoja.

Vel. M1–M3,5 – Vzporedni hladilni kanali.

Vel. M4–M6 – Aksialni hladilni utori na držalu.

Prednosti: Bistveno manjše radialno izpodrivanje kot pri večzobih stebelnih navojnih rezkarjih. Orodje se lahko uporablja tudi za dodatne profile navojev (UN; UN-LH), ki presegajo naklone in premere. Za možne navoje glejte pregled.

Opomba: Obliki HB in HE dobavljivi po enaki ceni kot HA.

Oblika HB: naročite s št. 139620 + 129100 HB

Oblika HE: naročite s št. 139620 + 129100 HE

Primernost/ vc [m/min]

Enoprofilni navojni rezkar VHM GARANT Master TM

■ Občutno zmanjšanje vibracij zaradi neenakomerne delitve rezil.

■ Večje število rezalnih robov.

■ Premaz HiPIMS na osnovi AlTiN najnovejše generacije.

■ Korigiran profil navoja za preprečevanje popačenja navoja.

Vel. M1–M3,5 – Vzporedni hladilni kanali.

Vel. M4–M14 – Aksialni hladilni utori na držalu.

Za možne navoje glejte pregled.

Opomba: Obliki HB in HE dobavljivi po enaki ceni kot HA.

Oblika HB: naročite s št. 139625 + 129100 HB

Oblika HE: naročite s št. 139625 + 129100 HE.

M M-LH 60° VHM DIN 13 DIN

Troprofilni navojni rezkar VHM GARANT Master TM

VHM-navojni rezkar z neenakomerno delitvijo rezil in večjim številom rezalnih robov. Z neenakomerno delitvijo rezil se dosežeta izboljšan miren tek in daljša življenjska doba orodij. Novo razvita univerzalna geometrija in visokozmogljiva prevleka za uporabo pri širokem spektru materialov.

■ Občutno zmanjšanje vibracij zaradi neenakomerne delitve rezil.

■ Večje število rezalnih robov.

■ Premaz HiPIMS na osnovi AlTiN najnovejše generacije.

■ Korigiran profil navoja za preprečevanje popačenja navoja. Vel. M3 – Vzporedni hladilni kanali.

Vel. M4–M14 – Aksialni hladilni utori na držalu.

Prednosti: Bistveno manjše radialno izpodrivanje kot pri večzobih stebelnih navojnih rezkarjih.

Opomba: Obliki HB in HE dobavljivi po enaki ceni kot HA.

Oblika HB: naročite s št. 139630 + 129100 HB

Oblika HE: naročite s št. 139630 + 129100 HE

VAŠE PREDNOSTI NA KRATKO:

ɾ Vrtanje in izdelava navojev v enem delovnem koraku

ɾ Optimalno dovajanje hladilnega maziva

ɾ Največja dosegljiva globina navoja

ɾ Visoka kakovost površine navoja

ɾ Možna uporaba v širokem spektru materialov

ɾ Ojačano jedro orodja za najvišjo zanesljivost procesa

sredinski rez

■

Korigiran profil navoja

■ Preprečevanje popačenja navoja

■ Natančni in standardni navoji

Levorezno orodje

■ Istosmerni postopek rezkanja navoja pri desnem navoju

■ Protismerni postopek rezkanja navoja pri levem navoju

Homogena podlaga VHM

■ Podlaga VHM z ultrafinimi zrni

■ Velikost zrn Wc 0,2 μm

■ Visoka togost orodja in upogibna trdnost.

Brez faze predhodnega rezanja

■ Za največjo dosegljivo globino navoja

Inovativna geometrija čelnih rezalnih robov

■ Z neenakomerno razdelitvijo čelnih rezalnih robov za izredno miren tek

■ Bistveno manjše vibracije

■ Pozitivna geometrija rezalnih robov za uporabo v univerzalnem spektru materialov

Zeleni prstan ■ Za univerzalno uporabo

Inovativna prevleka

■ Visokozmogljiv premaz za optimalno zaščito pred obrabo

■ Visoka zmogljivost v širokem spektru materialov

■ Premaz HiPIMS na osnovi AICrN

■ Največja količina tekočine

■ Brez oslabitve jedra orodja za največjo zanesljivost procesa

■ Optimalno odvajanje odrezkov

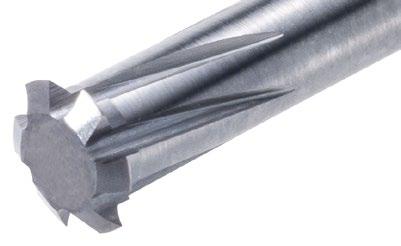

GARANT Master TM vrtalno cirkularni navojni rezkar

Posebna geometrija sprednjega rezalnega roba z neenakomerno delitvijo omogoča procesno zanesljivo rezkanje krožnih navojev v univerzalni paleti materialov. Stranski hladilni utori na držalu zagotavljajo odlično dovajanje hladilnega sredstva brez oslabitve jedra orodja in tako nudijo maksimalno zanesljivost procesa tudi v nestabilnih pogojih. Vsa orodja so levorezna in so primerna za desni in levi navoj

■ Občutno zmanjšanje vibracij zaradi neenakomerne delitve rezil.

■ Nova prevleka za optimalno odpornost proti obrabi.

■ Hladilni utori na držalu za ciljno dovajanje hladilnega sredstva.

■ Korigiran profil navoja za preprečevanje popačenja navoja.

Opomba: Obliki HB in HE dobavljivi po enaki ceni kot HA.

Oblika HB: naročite s št. 139526 + 129100 HB

Oblika HE: naročite s št. 139526 + 129100 HE

Vel. M6 – Možnost uporabe tudi za dimenzije navoja MF7 × 1 in MF8 × 1.

Vel. M10 – Možnost uporabe tudi za dimenzije navoja MF12×1,5.

Primernost/ vc [m/min]

Ojačan

Za vijačno prirezovanje po sredini

Levorezno!

Aksialni hladilni utori na držalu

Novi družinski član:

nesporni zmagovalec v vzdržljivostnem testu v primerjavi s konkurenco.

Na novo razvit GARANT Master TM vrtalno cirkularni navojni rezkar prepriča z visoko procesno varnostjo in življenjsko dobo v primerjalnem testu.

Z univerzalno geometrijo čelnih rezalnih robov se lahko GARANT Master TM vrtalno cirkularni navojni rezkar uporablja vštevilnih uporabah. Ne glede na to, ali gre za avtomobilsko industrijo, strojništvo, vesoljsko industrijo ali druge industrije, naš izdelek vedno zagotavlja izjemne rezultate v širokem naboru materialov.

Homogena karbidna ultrafina podlaga zagotavlja dosledno rezalno zmogljivost z večjo togostjo orodja in upogibno odpornostjo.

Inovativna geometrija čelnih rezalnih robov nudi še večjo zaščito pred obrabo med krožnim potapljanjem v celoti.

Rezultat je dolga življenjska doba brez pogoste menjave orodja. Poleg tega zmanjša večja zanesljivost procesa tveganje za izmet obdelovanca in s tem preprečuje neželene zamude pri proizvodnji, zlasti pri dolgih vrednostnih verigah.

Jasne prednosti v povezavi z obrabo in življenjsko dobo v primerjalnem testu:

Testna obdelava navoja M6 2,5 × D v 1.7225 (42CrMo4+QT):

ɾ Sinhrono delovanje brez razdelitve rezanja.

ɾ Smer vrtenja vretena v levo (M04).

ɾ Spremenljive vrednosti rezanja v skladu s specifikacijami proizvajalca.

ɾ Globina rezkanja/navoja = 15 mm.

Konkurent 1

Obraba po 96 navojih

Obraba po 480 navojih

Močna obraba po 624 navojih: konec testa!

Konkurent 2

Obraba po 96 navojih

Obraba po 480 navojih

Močna obraba po 624 navojih: konec testa!

GARANT Master TM

Obraba po 225 navojih

Obraba po 450 navojih

Obraba po 675 navojih

Obraba po 900 navojih

REZKANJE POPOLNIH NAVOJEV ZARADI NEENAKOMERNE DELITVE REZIL

S svojo inovativno posebno geometrijo dosega GARANT Master TM izredno miren tek in manjše rezalne sile v procesu rezkanja navoja. Te odločilne prednosti omogočajo izredno zmogljivost pri absolutni procesni varnosti. Nerjavna jekla, liti materiali ali jekla z visoko trdnostjo – orodja iz družine GARANT Master TM so zaradi svojih univerzalnih značilnosti vedno prava izbira za vaš proces obdelave navoja.

INOVATIVNA PREVLEKA

ɾ Najsodobnejša tehnologija prevleke za optimalno zaščito proti obrabi.

ɾ Visoka zmogljivost v širokem spektru materialov.

Zeleni prstan –za univerzalno uporabo.

KORIGIRAN PROFIL NAVOJA

ɾ Preprečevanje popačenja navoja.

ɾ Natančni in standardni navoji.

NEENAKOMERNA DELITEV

ɾ Bistveno manjše vibracije.

ɾ Izboljšan miren tek.

ɾ Manjše rezalne sile preprečujejo izrivanje orodja.

OPTIMIZIRAN VHM-SUBSTRAT

ɾ Boljša upogibna lomna trdnost.

ɾ Velika togost orodja.

VEČJE ŠTEVILO REZALNIH ROBOV

ɾ Večja učinkovitost zaradi povečanega konturnega podajanja.

VAŠE PREDNOSTI NA KRATKO:

ɾ Dolga življenjska doba zaradi optimalnih lastnosti za delovanje.

ɾ Krajši čas obdelave zaradi večjega števila rezov.

ɾ Optimalna zaščita proti obrabi zaradi nove visokozmogljive prevleke.

ɾ Visoka kakovost površine navoja.

ɾ Natančni navoji zaradi korekcije profila.

ɾ Manjše število različnih orodij zaradi velike univerzalnosti.

Skenirajte zdaj!

Več informacij in predstavitev izdelka je na voljo na naši spletni strani: https://hog.tools/master-tm

Stebelni navojni rezkar VHM GARANT Master TM

■ Občutno zmanjšanje vibracij zaradi neenakomerne delitve rezil.

■ Večje število rezalnih robov.

■ Najnovejša generacija prevleke HiPIMS na osnovi AlTiN.

■ Korigiran profil navoja za preprečevanje popačenja navoja.

Notranje dovajanje hladilnega sredstva ≥ M4

Opomba: Obliki HB in HE dobavljivi po enaki ceni kot HA.

13 9642 – Oblika HB: naročite z art. 139642 + 129100 HB

Oblika HE: naročite z art. 139642 + 129100 HE

13 9643 – Oblika HB: naročite z art. 139643 + 129100 HB

Oblika HE: naročite z art. 139643 + 129100 HE

Primernost/ vc [m/min]

Stebelni navojni rezkar z grezilom VHM GARANT Master TM

■ Občutno zmanjšanje vibracij zaradi neenakomerne delitve rezil

■ Večje število rezalnih robov.

■ Premaz HiPIMS na osnovi AlTiN najnovejše generacije.

■ Korigiran profil navoja za preprečevanje popačenja navoja.

Prednosti: Grezilo na strani držala za 90°-grezenje in vrezovanje navoja v enem delovnem koraku.

Opomba: Obliki HB in HE dobavljivi po enaki ceni kot HA. 13 9663 – Oblika HB: naročite z art. 139663 + 129100 HB

Oblika HE: naročite z art. 139663 + 129100 HE 13 9664 – Oblika HB: naročite z art. 139664 + 129100 HB.

Oblika HE: naročite z art. 139664 + 129100 HE 13 9666 – Oblika HB: naročite z art. 139666 + 129100 HB.

Oblika HE: naročite z art. 139666 + 129100 HE

Stebelni navojni rezkar

VHM GARANT Master TM

VHM-navojni rezkar z neenakomerno delitvijo rezil in večjim številom rezalnih robov Z neenakomerno delitvijo rezil se dosežeta izboljšan miren tek in daljša življenjska doba orodij Novo razvita univerzalna geometrija in visokozmogljiva prevleka za uporabo v širokem spektru materialov.

■ Občutno zmanjšanje vibracij zaradi neenakomerne delitve rezil.

■ Večje število rezalnih robov.

■ Najnovejša generacija prevleke HiPIMS na osnovi AlTiN.

■ Korigiran profil navoja za preprečevanje popačenja navoja.

Notranje dovajanje hladilnega sredstva ≥ 4×0,5

Opomba: Obliki HB in HE dobavljivi po enaki ceni kot HA.

Oblika HB: naročite z art. 139675 + 129100 HB.

Oblika HE: naročite z art. 139675 + 129100 HE

Vel. 20×1,5 – Možnost uporabe tudi za dimenzije navoja M24 × 1,5 in M30 × 1,5.

VAŠ MOJSTER ZA POSEBNE PRIMERE

GARANT Master združuje vse funkcije orodij GARANT in pomaga premikate meje proizvodnega procesa.

ɾ Pripomoček za reševanje problemov pri posebnih načinih uporabe.

ɾ Povečajte svojo produktivnost z optimalno uporabo.

ɾ Specializirano za vaše izzive pri posebnih materialih.

Stebelni navojni rezkar z grezilom VHM GARANT Master TM

■ Občutno zmanjšanje vibracij zaradi neenakomerne delitve rezil.

■ Večje število rezalnih robov.

■ Najnovejša generacija prevleke HiPIMS na osnovi AlTiN.

■ Korigiran profil navoja za preprečevanje popačenja navoja. Prednosti: Grezilo na strani držala za 90°-grezenje in vrezovanje navoja v enem delovnem koraku.

Opomba: Obliki HB in HE dobavljivi po enaki ceni kot HA. 13 9686 – Oblika HB: naročite s št. 139686 + 129100 HB

Oblika HE: naročite s št. 139686 + 129100 HE 13 9687 – Oblika HB: naročite s št. 139687 + 129100 HB

Oblika HE: naročite s št. 139687 + 129100 HE

G G-LH 55° VHM DIN 6535

Stebelni navojni rezkar VHM GARANT Master TM

■ Občutno zmanjšanje vibracij zaradi neenakomerne delitve rezil.

■ Večje število rezalnih robov.

■ Najnovejša generacija prevleke HIPIMS na osnovi AlTiN.

■ Korigiran profil navoja za preprečevanje popačenja navoja.

Uporaba: Za cilindrični cevni navoj Whitworth v skladu z DIN ISO 228/1 (vijačne zveze brez tesnjenja v navoju). Primerno za notranje in zunanje navoje.

Opomba: Obliki HB in HE dobavljivi po enaki ceni kot HA.

Oblika HB: naročite z art. 139706 + 129100 HB

Oblika HE: naročite z art. 139706 + 129100 HE

Grezilo

Stebelni navojni rezkar z grezilom VHM GARANT Master

TM

■ Občutno zmanjšanje vibracij zaradi neenakomerne delitve rezil.

■ Večje število rezalnih robov.

■ Najnovejša generacija prevleke HiPIMS na osnovi AlTiN.

■ Korigiran profil navoja za preprečevanje popačenja navoja.

Prednosti: Grezilo na strani držala za 90°-grezenje in vrezovanje navoja v enem delovnem koraku.

Uporaba: Za cilindrični cevni navoj Whitworth v skladu z DIN ISO 228/1 (vijačne zveze brez tesnjenja v navoju). Primerno za notranje in zunanje navoje.

Opomba: Obliki HB in HE dobavljivi po enaki ceni kot HA.

Oblika HB: naročite z art. 139716 + 129100 HB

Oblika HE: naročite z art. 139716 + 129100 HE

Primernost/

Stebelni

navojni rezkar

VHM GARANT Master TM

VHM-navojni rezkar z neenakomerno delitvijo rezil in večjim številom rezalnih robov. Z neenakomerno delitvijo rezil se dosežeta izboljšan miren tek in daljša življenjska doba orodij. Novo razvita univerzalna geometrija in visokozmogljiva prevleka za uporabo v širokem spektru materialov.

■ Občutno zmanjšanje vibracij zaradi neenakomerne delitve rezil

■ Večje število rezalnih robov.

■ Najnovejša generacija prevleke HiPIMS na osnovi AlTiN.

■ Korigiran profil navoja za preprečevanje popačenja navoja.

Uporaba: Za UNC enotni grobi navoj ASME-B1.1.

Opomba: Obliki HB in HE dobavljivi po enaki ceni kot HA

Oblika HB: naročite s št. 139732 + 129100 HB

Oblika HE: naročite s št. 139732 + 129100 HE

Grezilo

Stebelni navojni rezkar z grezilom VHM GARANT Master TM

VHM-navojni rezkar z neenakomerno delitvijo rezil in večjim številom rezalnih robov. Z neenakomerno delitvijo rezil se dosežeta izboljšan miren tek in daljša življenjska doba orodij

Novo razvita univerzalna geometrija in visokozmogljiva prevleka za uporabo v širokem spektru materialov.

■ Občutno zmanjšanje vibracij zaradi neenakomerne delitve rezil

■ Večje število rezalnih robov.

■ Najnovejša generacija prevleke HiPIMS na osnovi AlTiN.

■ Korigiran profil navoja za preprečevanje popačenja navoja.

Prednosti: Grezilo na strani držala za 90°-grezenje in vrezovanje navoja v enem delovnem koraku.

Uporaba: Za UNC enotni grobi navoj ASME-B1.1.

Opomba: Obliki HB in HE dobavljivi po enaki ceni kot HA

Oblika HB: naročite s št. 139733 + 129100 HB

Oblika HE: naročite s št. 139733 + 129100 HE

Primernost/ vc

UNF UNF-LH 60° VHM DIN 6535 HA h6 ≤2×D ≤2×D

Stebelni navojni rezkar VHM GARANT Master TM

VHM-navojni rezkar z neenakomerno delitvijo rezil in večjim številom rezalnih robov. Z neenakomerno delitvijo rezil se dosežeta izboljšan miren tek in daljša življenjska doba orodij

Novo razvita univerzalna geometrija in visokozmogljiva prevleka za uporabo v širokem spektru materialov.

■ Občutno zmanjšanje vibracij zaradi neenakomerne delitve rezil

■ Večje število rezalnih robov.

■ Najnovejša generacija prevleke HiPIMS na osnovi AlTiN.

■ Korigiran profil navoja za preprečevanje popačenja navoja.

Uporaba: Za UNF enotni grobi navoj ASME-B1.1.

Opomba: Obliki HB in HE dobavljivi po enaki ceni kot HA

Oblika HB: naročite s št. 139737 + 129100 HB

Oblika HE: naročite s št. 139737 + 129100 HE

■ Občutno zmanjšanje vibracij zaradi neenakomerne delitve rezil

■ Korigiran profil navoja za preprečevanje popačenja navoja.

■ Večje število rezalnih robov.

■ Najnovejša generacija prevleke HiPIMS na osnovi AlTiN.

Prednosti: Grezilo na strani držala za 90°-grezenje in vrezovanje navoja v enem delovnem koraku.

Uporaba: Za UNF enotni grobi navoj ASME-B1.1.

Opomba: Obliki HB in HE dobavljivi po enaki ceni kot HA

Oblika HB: naročite s št. 139738 + 129100 HB

Oblika HE: naročite s št. 139738 + 129100 HE

Primernost/ vc [m/min]

NPT 60° VHM ANSI B1.20.1 1:16 DIN 6535 HA h6

Stebelni navojni rezkar VHM GARANT Master TM

VHM-navojni rezkar z neenakomerno delitvijo rezil in večjim številom rezalnih robov. Z neenakomerno delitvijo rezil se dosežeta izboljšan miren tek in daljša življenjska doba orodij. Novo razvita univerzalna geometrija in visokozmogljiva prevleka za uporabo v širokem spektru materialov.

■ Občutno zmanjšanje vibracij zaradi neenakomerne delitve rezil

■ Večje število rezalnih robov.

■ Najnovejša generacija prevleke HiPIMS na osnovi AlTiN.

■ Korigiran profil navoja za preprečevanje popačenja navoja.

Uporaba: Za stožčasti cevni navoj (NPT), po ANSI B1.20.1, za navoje s tesnilnim sredstvom.

Opomba: Obliki HB in HE dobavljivi po enaki ceni kot HA.

Oblika HB: naročite z art. 139739 + 129100 HB

Oblika HE: naročite z art. 139739 + 129100 HE.

Priporočila za uporabo GARANT Master TM po skupinah surovin

1.1

REZKANJE NAVOJEV.

Preprečevanje težav pri uporabi navojnih rezkarjev.

VZROKE ZA TEŽAVE PRI REZKANJU NAVOJEV OBIČAJNO HITRO ODKRIJEMO IN JIH LAHKO TUDI BREZ VEČJEGA NAPORA ODPRAVIMO:

Težava

Tresljaji/ ropotanje

Lom orodja ob zagonu

Velika obraba na prostih ploskvah

Slaba kakovost površine

Rešitev težave

ɾ Sprememba obratovalnih parametrov (rezalne hitrosti in podajanja).

ɾ Preklop na aksialno ali radialno delitev reza.

ɾ Preverjanje krožnega teka in zadostne napetosti.

ɾ Uporaba orodij z manjšim previsom.

ɾ Preverjanje podajanja.

ɾ Preverjanje programiranega rezkalnega premera.

ɾ Preverjanje glede motečih kontur zaradi trkov na obdelovancu ali pripravi.

ɾ Preverjanje orodja glede obrabe.

ɾ Preklop na istosmerno rezkanje.

ɾ Uporaba orodij z ustrezno prevleko.

ɾ Zmanjšanje rezalne hitrosti.

ɾ Izbira večjega podajanja na zob.

ɾ Preverjanje oskrbe s hladilnim sredstvom.

ɾ Zamenjava obrabljenih orodij.

ɾ Izbira ustreznih obratovalnih parametrov za obdelovani material.

ɾ Orodje ni primerno za ta material.

NAPOTKI ZA UPORABO PRI IZDELAVI

OSNOVNE IZVRTINE.

ɾ Izberite ustrezen premer predvrtanja.

ɾ Pri zelo trdnih materialih, ki jih je težko odrezovati, je priporočljivo, da izberete največji možni premer izvrtine znotraj tolerančnega območja.

ɾ Pri izdelavi oblike osnovne izvrtine bodite še posebej natančni.

ɾ Ne uporabljajte vrtalnega orodja, ki ni naostreno, ali takega, ki ga je treba „pritiskati“.

ɾ Izogibajte se trdim robovom zaradi obrabljenih orodij ali napačnih obratovalnih parametrov –posledično lahko pride do bistveno daljših časov mirovanja navojnega rezkarja.

Skenirajte zdaj!

Več informacij o procesno varni izdelavi navojev lahko najdete na naši ciljni strani.

VPENJANJE ORODJA.

Vpenjalna tehnika – vpenjala za navojne rezkarje.

Izbira načina vpenjanja orodja močno vpliva na postopek rezkanja navoja.

V splošnem je treba izbrati vpenjalno orodje z veliko mehansko vpenjalno silo, ki je primerno za velike radialne odrezovalne sile. Celoten sistem je treba vedno izbrati s čim krajšo previsno dolžino.

NAŠE PRIPOROČILO

Močna vpenjalna glava

Nakrčevalna glava

ɾ Visoka natančnost krožnega teka in miren tek.

ɾ Največja vpenjalna sila.

ɾ Velika togost.

ɾ Primerno za navoje z velikim korakom.

ɾ Kratek čas opremljanja.

ɾ Visoka natančnost krožnega teka in miren tek.

ɾ Primerno za korak navoja P < 1,5 mm.

Vpenjalna glava za orodja s HE in HB vpenjalno površino

ɾ Robustna izvedba in velika vpenjalna sila.

ɾ Cenovno ugodna alternativa.

ɾ Pri izbiri pazite na visoko kakovost uravnoteženja in natančnost krožnega teka.

Celoten program orodij in vpenjal najdete v našem katalogu 1 v skupini 30.

Robustna zasnova svedra in optimizirana posebna konica za najboljše možno tvorjenje in varno lomljenje odrezkov s hkratnimi povečanimi podajalnimi vrednostmi. Nadalje razvita mikrogeometrija, konveksna oblika rezalnega roba in brušenje stožčastega plašča za dodatno stabilnost glavnega rezila. Optimizirana geometrija vpenjalnega utora in patentirana geometrija čelne ploskve za zanesljivo odstranjevanje odrezkov v jeklenih materialih in litem železu. Visoko zmogljivi premaz najnovejše generacije.

Opomba: Dolžina utorov LC = L2 + 1,5 × DC

Obliki HB in HE dobavljivi po enaki ceni kot HA.

Oblika HB: naročite s št. 122762

Oblika HE: naročite z art. 122761 + 129100HE

trdino

VAŠA OSEBNA

REŠITEV AVTOMATIZACIJE.

Ne glede na to, kakšne so zahteve v vaši proizvodnji: imate majhne serije, posamezne kose, zahtevne vrhunske projekte, velike ali majhne obdelovance … tudi v najmanjšem prostoru je prostor za vašo osebno avtomatizacijo! Skupaj z vami poiščemo primerno in individualno prilagojeno rešitev za vaš vstop. Preprosto, varno in donosno.

NAŠ NAKLADALNI SISTEM GARANT BASIC JE NA VOLJO V DVEH RAZLIČICAH

PRIHAJA 2025

NAŠ

OSNOVNI MODEL

KRITERIJI ZA IZBIRO

ɾ Primerno za CNC-centre za struženje, rezkanje in obdelavo.

ɾ Za vse vrste surovih in polizdelkov do največ 10 kg.

ɾ Uporaba GARANT Xtric primeža do največ 10 kg.

FUNKCIJE

ɾ Nakladanje in razkladanje vpenjalne točke.

ɾ Funkcija zlaganja.

ɾ Funkcija pritiskanja.

ɾ Funkcija izpihovanja.

NAŠA FLEKSIBILNA REŠITEV

DODATNE FUNKCIJE

ɾ Samo polnjenje.

ɾ Samo praznjenje.

ɾ Obdelava 1. In 2. Stran.

ɾ Funkcija zlaganja.

ɾ Postaja za obračanje.

ɾ Odlagalna polica na alternativni lokaciji.

PREDNOSTI AVTOMATIZACIJE GARANT

ɾ Vmesnik za avtomatizacijo ni potreben.

ɾ Brez poseganja v krmiljenje stroja.

ɾ Znanje robotskega programiranja ni potrebno.

ɾ Obstoječi in novi stroji so lahko avtomatizirani.

ɾ Integracija v nekaj dneh.

ɾ Prilagodljive rešitve, popolne za vaše potrebe.

ɾ Kontaktna oseba za vse zadeve.

NAŠ GARANT TURNTABLE: POPOLN VSTOP V AVTOMATIZIRANO NALAGANJE VPENJALNIH MEDIJEV

Pogovorite se s svojim strokovnim svetovalcem ali kliknite na

PREPROSTO IN KOMPAKTNO

KRITERIJI ZA IZBIRO

ɾ Primerno za CNC rezkalne stroje in obdelovalne centre.

ɾ Vpenjalna oprema za rokovanje do 25 kg.

ɾ Nakladalna mesta na mizi maks. 18 kosov.

ɾ Maks. skupna teža tovora 450 kg.

FUNKCIJE

ɾ Trije različni načini za največjo raznolikost komponent.

ɾ Prilagodljivo ravnanje z vpenjalno opremo

ɾ Prostorska zahteva <2,5 m2 .

ɾ Desni in levi priključek za sprednjo ali stransko stran.

ɾ Po potrebi je na voljo drsna enota.

VEDNO IN POVSOD NA VOLJO: VAŠA MOBILNA ALTERNATIVA

TISKANIM KATALOGOM IN BROŠURAM.

Z našo kataloško aplikacijo lahko preprosto in kadarkoli dostopate do več kot 90.000 kataloških izdelkov, aktualnih brošur, promocij cen in poudarkov. Prihranite čas in naročite neposredno iz aplikacije v naši spletni eTrgovini Hoffmann Group eSh s samo enim klikom.

Aplikacija seveda deluje tudi brez povezave, tako da lahko najdete prave izdelke tudi tam, kjer ni signala.

Vaše prednosti na kratko

ɾ Naša celotna ponudba priročno na vašem pametnem telefonu ali tabličnem računalniku.

ɾ Preprost dostop do najnovejših brošur, promocij in poudarkov kadarkoli.

ɾ Možna uporaba s spletno povezavo ali brez nje.

ɾ Izdelke naročite s samo enim klikom v spletni eTrgovini.

ɾ Brezplačen prenos iz Google Play Store ali App Store.

ɾ Preprosto in intuitivno iskanje izdelkov.

ɾ Na voljo v 23 jezikih.

ɾ Številna druga praktična orodja za vsakodnevno uporabo.

Prenesite zdaj:

katalogi in brošure preprosto kot aplikacija: Na voljo vedno in povsod tudi brez spletne povezave.

ORODJA: MOČNA KOT TI.

Ali imate pri svojem delu kar največje zahteve? Imamo orodje, ki je narejeno povsem po vaši meri: več kot 55.000 certificiranih sistemskih orodij najvišje kakovosti za vse vrste uporabe na delovnem mestu. Odkrij svoje orodje: www.garant-tools.com

Tooling and

Oglasni prospekt, njegovo grafično oblikovanje in uporabljeni sistem številk artiklov so avtorsko zaščiteni.

Ponatis in vsaka oblika razmnoževanja – tudi posameznih izvlečkov – sta dovoljena izključno s pisno privolitvijo podjetja Hoffmann SE, 81241 München. Vse cene so kataloške cene, brez DDV veljavne do 31. 07. 2025; cene v EUR brez jamstva, pridržujemo si pravico do napak in sprememb.

Hoﬀmann, kvalitetna orodja, d.o.o. Celovška cesta 150 • 1000 Ljubljana • Slovenija Tel: +386 1 507 2002 Fax: +386 1 507 2005 slovenija@hoffmann-group.com www.hoffmann-group.com

Korespondence / Naslov podjetja v Nemčiji: Hoﬀmann GmbH Qualitätswerkzeuge Haberlandstrasse 55 • D-81241 München Tel: +49 89 8391-0 Fax: +49 89 8391-80
