Hitro in preprosto do natančnih rezultatov

HITRO IN PREPROSTO DO NATANČNIH REZULTATOV.

Odkrijte prenovljeno Mm-družino GARANT – zdaj s 64-bitno arhitekturo in mnogimi drugimi funkcijami.

ZDAJ ŠE HITREJE IN BOLJ PREPROSTO.

Merilni mikroskop GARANT MM1 – prenovljena družina merilnih mikroskopov GARANT vam zagotavlja natančne rezultate.

Merilni mikroskop s hitro obdelavo slike, barvno kamero z visoko ločljivostjo in računalniškim panelom na dotik z enostavnim upravljanjem, primernim za uporabo v delavnici. Različne geometrijske oblike in materiale je mogoče izmeriti na uporabniku prijazen in varen način. Možna je tudi dokumentacija.

Vaše prednosti: ɾ Preprosto.

Intuitivna programska oprema s premišljenim upravljanjem in samodejno dokumentacijo. ɾ Prilagodljivo.

Veliko merilno območje za najrazličnejše načine uporabe in velikosti komponent. ɾ Natančno.

Samodejno prepoznavanje robov in individualne tolerančne meje.

Informacije tudi na spletu!

Vse informacije o video merilnem mikroskopu GARANT MM1 najdete tudi na naši spletni strani. ho7.eu/mm

Funkcije:

S sodobno 64-bitno aplikacijo: ɾ za še hitrejšo funkcijo šivanja za povezovanje več slik za precizno merjenje večjih delov. Prihranite čas in zajemite samo konture, ki jih dejansko potrebujete za merjenje. ɾ Za hitrejšo uporabo različic programske opreme in poln dostop do skupnega sistemskega pomnilnika. ɾ Za udobno obdelavo velike količine podatkov.

Shranjevanje in nalaganje referenčnega sistema: ɾ Prenos položaja vpenjalne priprave v merilni program. ɾ Izboljšano ravnanje s paletami delov. ɾ Ločevanje referenčnih delov in merilnega programa za lažje urejanje. ɾ Uporaba programa delov na več enakih merilnih mikroskopih.

Izjemnoprimernozauporabo sistemovhitregavpenjanja

Nove funkcije izvoza: ɾ Neposredni izvoz v „PDF“. ɾ Izboljšana hitrost za neposreden izvoz v Excel. ɾ Izvoz merilnih podatkov v odprte Excelove tabele. ɾ Inkrementalni izvoz v programskem zaporedju.

Inteligentno zajemanje kontur: ɾ Samodejno se zapelje preko in zajame neznane konture –merilni mikroskop GARANT MM1 s CNC-krmiljenjem. ɾ Manjši obseg dela pri posameznih meritvah in priučitvi novih merilnih programov. ɾ Funkcija priučitve zagotavlja zanesljivo zaznavanje kontur tudi v zahtevnih pogojih.

Merilna

programska

oprema M3

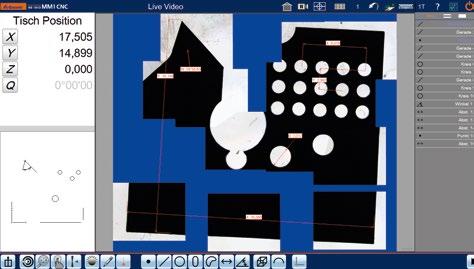

Merilna programska oprema prepriča s preglednim uporabniškim vmesnikom brez skritih podmenijev in z odličnim algoritmom za robove za zajemanje merilnih točk.

Najenostavnejše merjenje dimenzij in preverjanje toleranc izmerjenih značilnosti z enim dotikom prsta.

Obsežno preverjanje toleranc elementov v skladu z DIN ISO.

Prihranek časa:

Funkcija šivanja slik z združevanjem več slik omogoča natančno merjenje večjih delov. Prihranite čas in zajemite samo konture, ki jih dejansko potrebujete za merjenje.

Prilagojeno vrednotenje:

Preprosto določanje merilne točke z dotikom elementov na živi sliki. Dodatna izdelava programov merilnih potekov z grafičnimi navodili za naslednje meritve.

Prilagojeno vrednotenje:

Podroben grafični prikaz izmerjenih elementov v prikazu delov. Ta prikaz z merami se lahko po potrebi uporabi tudi v merilnem poročilu.

Prilagojeno vrednotenje:

Prikaz elementov z vnosom tolerance in uporabo različnih računskih metod (Gauß, Pferch, Hüll, MMK, najboljša oblika). Vnos želenih vrednosti s samodejnim zaokrožanjem dejanske vrednosti, vnosom s tipkovnico ali uvozom iz DXF-datoteke (pri DXF-opciji).

Opcije programske opreme za

MM1

Vel. DXF – Prenos kompleksnih DXF-datotek in prekrivanje z živo sliko. Koordinatni sistem DXF se lahko po želji uskladi z obdelovancem (sproti) ali je neodvisen od obdelovanca (za prilagoditev obdelovanca DXF-geometriji). Določitev tolerančnih pasov. Aktivno spreminjanje barv pri prekoračenju tolerančnega pasu. Izvoz izmerjenih elementov v DXF-formatu. Določanje in prekrivanje merilnih križev.

Vel. PROFIL – Za najboljšo možno prilagoditev relativnih merilnih točk v določen tolerančni pas (potrebna je opcija DXF). V en merilni potek se lahko vključi več profilov z različnimi tolerančnimi območji. Le delilna točka mora biti skladna z datoteko DXF, zatem se naprava samodejno pomakne po konturi (pri CNC-krmiljenju).

Prednosti:

Vel. PROFIL –

■ Samodejna prilagoditev oblaka merilnih točk v določen tolerančni pas DXF.

■ Samodejno sledenje konturi v skladu z naloženo datoteko DXF.

Opomba: Individualna povezava na vašo statistično programsko opremo po ponudbi.

Vel. PROFIL – Predpostavka za profiliranje je obstoječa ali naročena opcija DXF.

Hiter pregled:

Obsežni seznami rezultatov s prikazom dobrih/slabih vrednosti in grafičnim stolpcem za prikaz tolerančnega odstopanja. Merilno poročilo z grafičnim prikazom ali brez njega za tiskanje ali podatkovni izvoz (TSV/CSV/TXT/XLSX).

Video merilni mikroskopi MM-OS

Kakovosten video merilni sistem v povezavi z merilno programsko opremo M3 je primeren zlasti za hitro merjenje in primerjalno merjenje ploščatih sestavnih delov.

■ LED osvetlitev od zgoraj z dolgo življenjsko dobo za jasno in homogeno osvetlitev obdelovanca.

■ Telecentrična LED osvetlitev od spodaj z možnostjo zatemnitve.

■ Osnova iz aluminija in granita in merilna miza z navojnimi izvrtinami za pritrditev vpenjalnih sistemov.

■ Barvna kamera z visoko ločljivostjo in telecentričnim objektivom.

■ Za uporabo prijazna merilna programska oprema M3 z intuitivnim upravljanjem vklj. s funkcijo DXF.

Zelo visoka točnost ponovitve zaradi samodejnega prepoznavanja robov.

■ Samodejno razpoznavanje delov v nekaj sekundah pri poljubnih kotih zasuka.

■ Zaradi mehanske nastavitve višine s skalo je mogoče merilno raven individualno in ponovljivo prilagoditi merilnemu objektu in vpenjalni pripravi.

Uporaba: ■ Merjenje v nekaj sekundah, merjenje in ocenjevanje ravnih elementov, kot so O-obroči, podložke, vtiči v enem merilnem koraku.

■ Različne geometrijske oblike in materiale je mogoče uporabniku prijazno in varno izmeriti. Možna je tudi dokumentacija.

■ Različne možnosti uporabe, npr. v proizvodnji, merilnici ali pri prevzemu blaga.

■ Univerzalno uporaben merilni sistem v kompaktni izvedbi.

Obseg dobave: Vklj. z računalniškim panelom na dotik, radijsko miško in tipkovnico, protiprašno zaščito, omrežnim napajalnikom, poročilom o preizkusu in navodili za uporabo.

Opomba: Odstopanje merjenja dolžine EUXY, MPE v skladu z DIN EN ISO 10360-7.

Dopustni pogoji okolice: 20 °C ± 1 K, temperaturni gradient Δtd = 0,5 K/h, Δtd 4,0 K/d, izmerjen s kalibrirano normalo.

Tehnične spremembe ter izvedba panela na dotik pridržane.

Tip MM-OS1 MM-OS2

41P 49 1915 Video merilni mikroskop MM-OS eShop eShop

Merilno območje X mm 26 65

Merilno območje Y mm 19 50 Območje nastavljanja Z mm 50 Odstopanje merjenja dolžine EUXY, MPE optično (2D) µm 4,9 + L / 50 (L v mm) Povečava (x-krat) ±0,2 + 3% 0,08 ± 3% Kamera 5 mio slikovnih točk maksimalna višina obdelovanca mm 50 Nazivna napetost V 230 Dolžina mm 354 Širina mm 444 Višina mm 600 800 Masa kg 30 32 Maksimalna masa obdelovanca kg 20

Nasvet za orodje

Iskanje vzorcev omogoča serijsko in primerjalno merjenje najmanjših komponent. Komponente, ki jih je treba izmeriti, lahko pozicionirate v poljubnem položaju pri zasuku.

Iskanje prostih oblik omogoča zaznavanje oblik, kot so geometrije zobnikov, ki ne spadajo med standardne elemente, npr. okrogle ali ravne.

Funkcija merjenja več delov omogoča zajemanje in merjenje več enakih elementov v eni meritvi v samo nekaj sekundah.

Video merilni mikroskopi MM1

Merilni mikroskop s hitro obdelavo slike, barvno kamero z visoko ločljivostjo in računalniškim panelom na dotik z enostavnim upravljanjem, primernim za uporabo v delavnici z intuitivno merilno opremo M3. Osvetlitev od zgoraj: 56 belih svetlečih diod v dveh koncentričnih krogih. Možnost posamičnega vklopa in zatemnitve 1 obroča in 4 segmentov.

Osvetlitev od spodaj: obstojne svetleče diode, telecentrična osvetlitev, možnost izklopa in zatemnitve. Masivna granitna osnova z jekleno križno mizo, površina kaljena, in zelo natančnimi vodili. Ergonomično hitro enoročno nastavljanje v obeh oseh (X in Y). Diodni laser kot pripomoček za pozicioniranje. Zelo visoka točnost ponovitve zaradi samodejnega prepoznavanja robov. Vel. 200/6X; 300/6X – S 6-stopenjskim rastrskim zoom objektivom, povečava od 0,35-krat do 2,25-krat. Uporaba: ■ Na prevzemu blaga, v merilnici, v proizvodnji.

■ Univerzalna uporaba zaradi prilagodljive osvetlitve od zgoraj za 4 kvadrante in zaradi kompaktnega merilnega računalnika.

■ Različne geometrijske oblike in materiale je mogoče uporabniku prijazno in varno izmeriti. Možna je tudi dokumentacija.

Obseg dobave: Vklj. z računalnikom All-in-One, radijsko miško in tipkovnico, protiprašno zaščito, omrežnim napajalnikom, poročilom o preizkusu in navodili za uporabo.

Dodatni pribor: Objektiv art. 491912, programska oprema art. 491913, čistilnik rezilnih robov/položajna masa za gnetenje art. 354788.

Opomba: Odstopanje merjenja dolžine EUXY, MPE v skladu z DIN EN ISO 10360-7 za faktor povečave = 0,5.

Dopustni pogoji okolice: 20 °C ± 1 K, temperaturni gradient Δth = 0,5 K/h, Δtd = 4,0 K/d, izmerjen s kalibrirano normalo.

Za vse video merilne mikroskope GARANT vam po ponudbi nudimo tudi:

■ Pogodbo o vzdrževanju.

■ Postavitev, prvi zagon in kratko uvajanje.

■ Individualno šolanje vaših sodelavcev.

■ Kalibriranje na mestu uporabe.

Tehnične spremembe ter izvedba panela na dotik pridržane.

■ Merjenje višine: brezstično in hitro.

Spremljanje profila z dinamično Z-osjo.

Na voljo so različne natančnosti senzorja.

Možnost naknadnega opremljanja.

CNC-video merilni mikroskopi MM1

CNC krmiljen video merilni mikroskop s hitro obdelavo slike, barvno kamero z visoko ločljivostjo in panelom na dotik na osnovi osebnega računalnika z enostavnim upravljanjem, primernim za uporabo v delavnici. Osvetlitev od zgoraj: 56 belih svetlečih diod v dveh koncentričnih krogih. Možnost posamičnega vklopa in zatemnitve 1 obroča in 4 segmentov.

Osvetlitev od spodaj: obstojne svetleče diode, telecentrična osvetlitev, možnost izklopa in zatemnitve.

Masivna granitna osnova z jekleno križno mizo, površina kaljena in zelo natančnimi vodili.

■ Preprosta izdelava in uporaba merilnih programov.

■ Praktična avtomatizacija merilnih potekov, na primer paletnega merjenja.

■ Sodobna, uporabniku prijazna in intuitivna merilna programska oprema.

Obseg dobave: Vklj. z računalnikom All-in-One, radijsko miško in tipkovnico, protiprašno zaščito, omrežnim napajalnikom, poročilom o preizkusu in navodili za uporabo.

Dodatni pribor: Objektiv art. 491912, programska oprema art. 491913, čistilnik rezilnih robov/ položajna masa za gnetenje art. 354788.

Vel. 200CMZ; 300CMZ – Z motornim zoom-objektivom, povečava od 0,3-krat do 3,5-krat, in koaksialno svetlobo za enakomerno osvetlitev komponent.

Opomba: Odstopanje merjenja dolžine EUXY, MPE v skladu z DIN EN ISO 10360-7, izmerjeno s faktorjem povečave = 0,5.

Dopustni pogoji okolice: 20 °C ± 1K, temperaturni gradient Δth = 0,5 K/h, Δtd = 4,0 K/d, izmerjen s kalibrirano normalo.

41P

Merilno območje X mm 200 300 200 300

Merilno območje Y mm 100 200 100 200

Merilno območje Z mm 100 200 100 200

Odstopanje merjenja dolžine EUXY, MPE optično (2D)

µm 2,9 + L/100 (L v mm) pri 20 °C ± 1 K

Objektiv (x-krat) 0,5 0,5 0,3–3,5 0,3–3,5

Povečava na zaslonu (x-krat) 23 23 10 – 162 10 – 162

Vidno polje mm 14×9 14×9 24×16 – 2×1 24×16 – 2×1

Kamera 6,4 mio. slikovnih točk, avtofokus

Delovna razdalja mm 80 maksimalna višina obdelovanca mm 100 200 100 200

CNC-video merilni mikroskopi MM1 s taktilnim merilnim sistemom TP20

Optični merilni sistem z dodatnim taktilnim merilnim sistemom tip Renishaw TP20 za merjenje pravilnih geometrij, ki jih optično ni mogoče zajeti.

■ Enostavno in hitro taktilno merjenje.

■ Izdelava avtomatiziranih merilnih potekov (optičnih in taktilnih)

Vel. 200CMZ/TP; 300CMZ/TP – Z motornim zoom-objektivom, povečava od 0,3-krat do 3,5-krat, in koaksialno svetlobo za enakomerno osvetlitev komponent.

Opomba: Odstopanje merjenja dolžine EUXY, MPE v skladu z DIN EN ISO 10360-7, izmerjeno s faktorjem povečave = 0,5.

Odstopanje merjenja dolžine EOZ, MPE v skladu z DIN EN ISO 10360-2, izmerjeno z ravnim tipalom (⌀ = 2,5 mm dolžine 20 mm).

Dopustni pogoji okolice: 20 °C ± 1K, temperaturni gradient Δth = 0,5 K/h, Δtd = 4,0 K/d, izmerjen s kalibrirano normalo.

Nazivna napetost V 240 Dolžina mm 500 730 500 730 Širina mm 600 900 600 900 Višina mm 770 950 770 950 Masa kg 60 115 60 115 Maksimalna masa obdelovanca kg 20 Tip

Kamera 6,4 mio. slikovnih točk, avtofokus

Delovna razdalja mm 80

maksimalna višina obdelovanca mm 100 200 100 200

Nazivna napetost V 240

Dolžina mm 500 730 500 730

Širina mm 600 900 600 900

Višina mm 770 950 770 950 Masa kg 60 115 60 115

Maksimalna masa obdelovanca kg 20

Kontrolna normala

Osnovna plošča iz eloksiranega aluminija vklj. z nastavitvenim prstanom ⌀ 10 mm DIN 2250 (brez posnetega roba) in stekleno normalo art. 491926 s 6 umerjenimi izvrtinami.

Navojne izvrtine M6 za pritrditev kalibrirne krogle art. 491929 vel. 20.

Kontrolni obroč in steklena normala vključno s certifikatom proizvajalca.

Uporaba: Za nastavljanje in preizkušanje optičnih in taktilnih merilnih naprav.

Obseg dobave: Osnovna plošča, nastavitveni prstan ⌀10 mm, steklena normala art. 491926 vel. 50 × 20.

Dodatni pribor: Keramična kalibrirna krogla ⌀ 20 mm art. 491929 vel. 20.

Steklena normala s 6 umerjenimi izvrtinami in proizvajalčevim poročilom o preizkusu.

Keramična kalibrirna krogla ⌀ 20 mm z vpenjalnimi čepi (navoj M6) in proizvajalčevim poročilom o preizkusu. 840 75 kg 50

100%

Podstavne mize za merilne mikroskope

Ogrodje iz zvarjene jeklene pločevine, delovna plošča iz temno sivega eluplana, robovi so na vseh straneh obloženi s trakom iz 3 mm debelega grafita. Vklj. s sistemom zaklepanja GARANT.

Primerno za:

Vel. 1500×700 – Video merilne mikroskope GARANT z merilnim območjem maks. X=200/Y=100. Vel. 1800×900 – Video merilne mikroskope GARANT z merilnim območjem X=300/Y=200.

Lakiranje: Ogrodje svetlo siva RAL 7035, predali antracitno siva RAL 7016.

Precizni primeži

Precizni primež v izvedbi iz trdo kromirane medenine oz. iz eloksiranega aluminija. Idealen za vpetje malih delov, npr. na mikroskopih ali projektorjih profila ali na napravah za merjenje hrapavosti površine. Kotna natančnost 0,04 mm, zamenljive vpenjalne čeljusti iz kaljenega jekla, nerjavnega jekla ali umetne mase. Fiksne čeljusti s prizmami za vpetje cilindričnih delov. Zaradi dodatne prizme na nepremični čeljusti in vpenjalnih utorov na vzdolžnih straneh še več možnosti uporabe.

aluminij Eloksiran aluminij

Vpenjalni sistemi za optične in taktilne merilne naprave

Modularne, fleksibilne in vsestransko uporabne garniture iz visokokakovostnih aluminijastih komponent z obstojno prevleko Hardcoat. Vse garniture imajo možnost specifične nadgradnje.

Osnovna garnitura fiksnih zobatih letev

Primerno za: Vse merilne mikroskope GARANT in vse merilne naprave s T-utori 6/11 mm. Drugi vpenjalni sistemi in utorne matice po ponudbi. Vel. 250 – Za širino mize ≥ 200 mm. Vel. 350 – Za širino mize ≥ 300 mm.

Obseg dobave: Zobate letve s finim ozobčenjem, vpenjalniki, utorne matice, vzmetni vpenjalniki desni/levi, vijaki.

Dolžina osnovne zobate letve (enostransko ozobljenje) mm 250 350

Dolžina prečne zobate letve (dvostransko ozobljenje) mm 100 200

Dolžina vzmetnih vpenjalnikov mm 60

Razširitvene garniture

Vel. P – Majhna prizma 120 stopinj za vpenjanje rotacijsko simetričnih delov z vzmetnim vpenjalnikom. Možnost navpične ali vodoravne montaže.

Vel. R – Par konjičkov za enostavno in hitro vpenjanje preizkušancev. S po eno fiksno in eno vzmeteno konico, po potrebi z možnostjo vpetja. Pritrditev para konjičkov neposredno v T-utor ali na zobato letev.

Obseg dobave: Vel. P – Vklj. s prizmatičnim držalom na zobati letvi.

Vpenjalna širina mm 2 – 25 Višina konic mm 20 Dolžina prizme mm 25

Vodoravna in navpična montaža na zobato letev (z garnituro za pritrditev art. 494475).

Vel. S – Precizni primež z zamaknjeno čeljustjo in z zamenljivimi vodilnimi stebriči za podaljšanje vpenjalne dolžine.

Obseg dobave: Vel. S – Vklj. z 8 natičnimi cilindričnimi čepi (od tega 4 zamaknjeni) za vpetje čepov, nastavljivim omejevalnim nastavkom s skalo, ločeno garnituro stebrov.

Vodoravna in navpična montaža na zobato letev (z garnituro za pritrditev art. 494475).

Vel. D – Tričeljustna ročna vpenjalna glava za notranje in zunanje vpenjanje rotacijsko simetričnih delov. Čeljusti z možnostjo obračanja brez orodja.

Obseg dobave:

Vel. D – Vklj. s 3 natičnimi cilindričnimi čepi za vpenjanje majhnih delov, za izboljšano vpenjanje majhnih delov zunaj čeljusti, za popolno dostopnost.

Hitrovpenjalno držalo in vpenjalni kotnik za montažo na zobato letev. Primerno za: Art. 494470 in 494471.

ROČNO ORODJE: TAKO NATANČNO KOT TI.

Ali imate pri svojem delu kar največje zahteve? Imamo orodje, ki je narejeno povsem po vaši meri: več kot 55.000 certificiranih sistemskih orodij najvišje kakovosti za vse vrste uporabe na delovnem mestu. Odkrij svoje orodje: www.garant-tools.com
