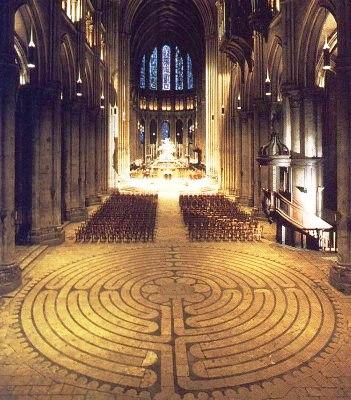

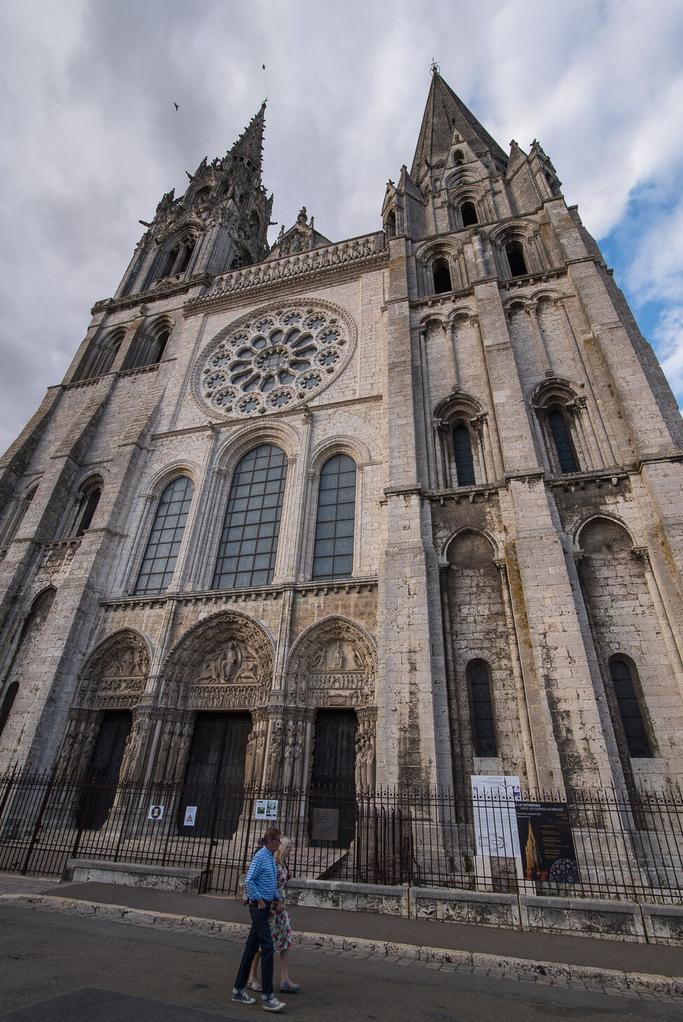

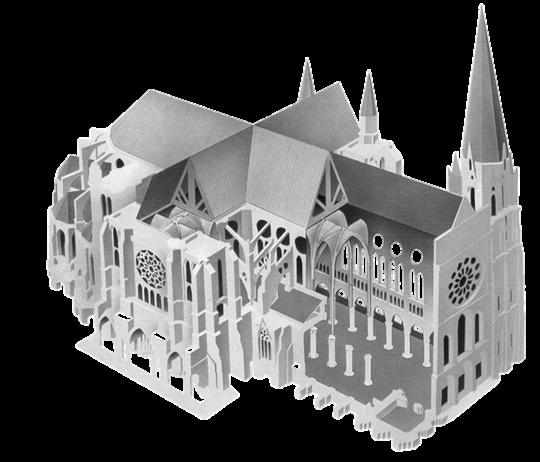

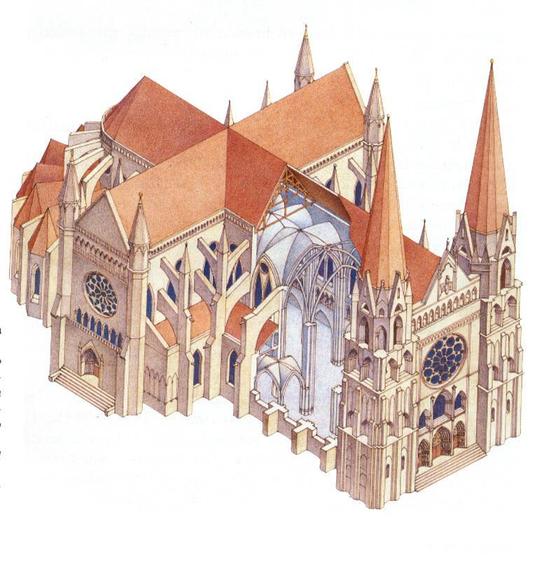

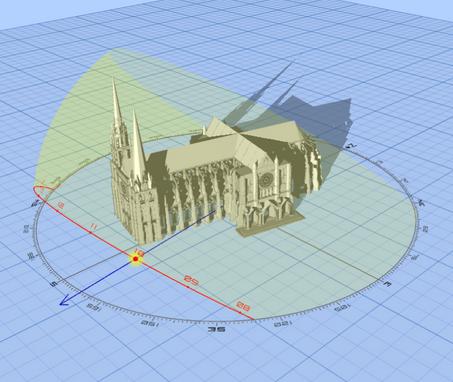

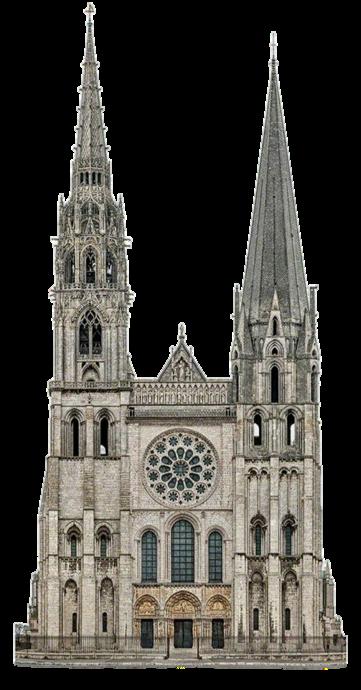

Fig 01 : Isometría de Catedral de Chartres | Fuente:: Flickr

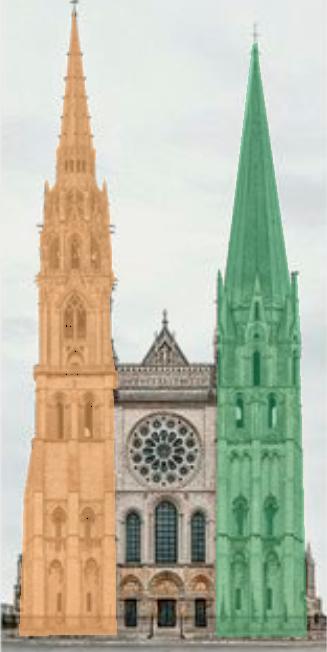

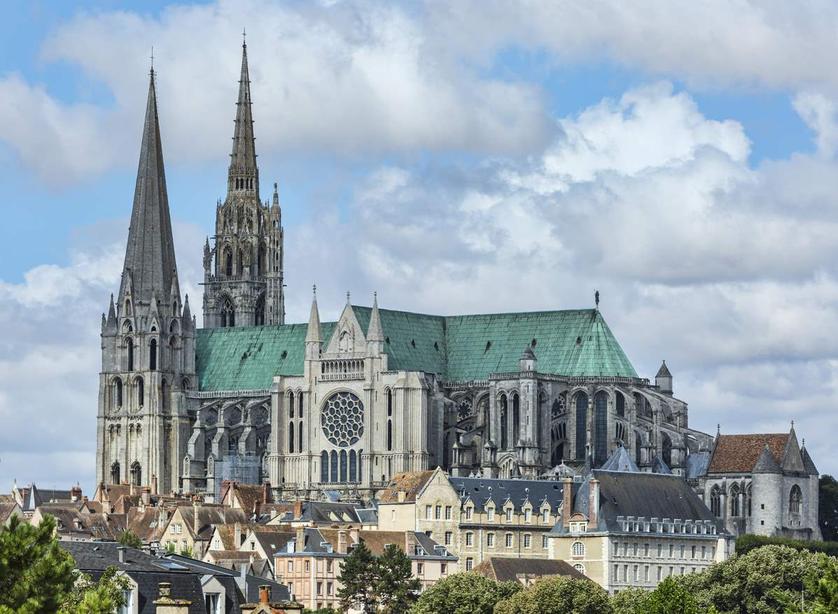

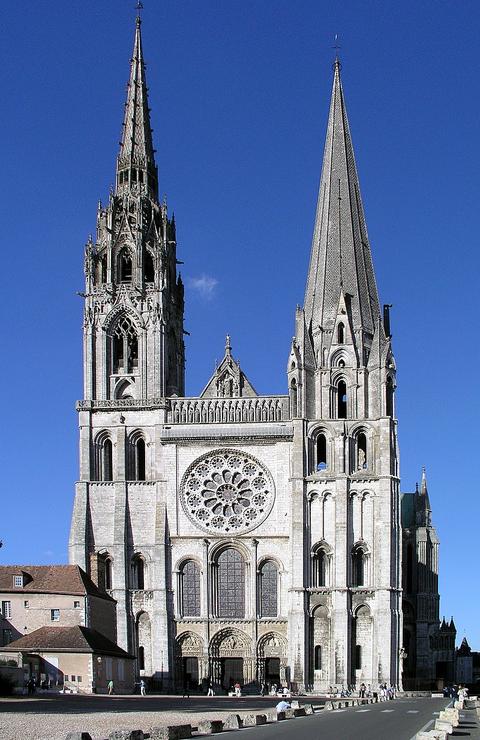

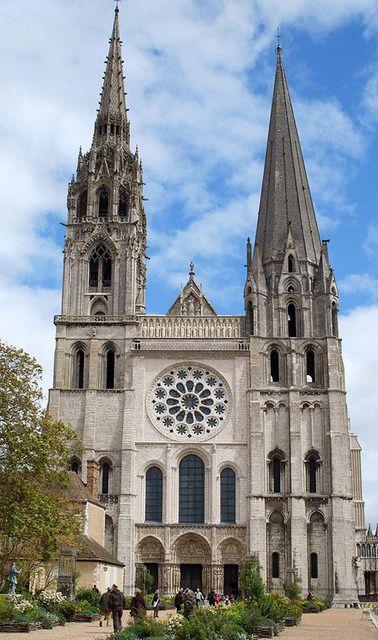

En la parte del techo se observa la formación de una cruz, simbolizando fuerza También se observa planos paralelepípedos en las torres y en las fachadas. Asimismo, triángulos en la parte superior de las torres RESPONSABLES:
Forma de Cruz Forma de Paralelepíoedo Forma de Triángulo

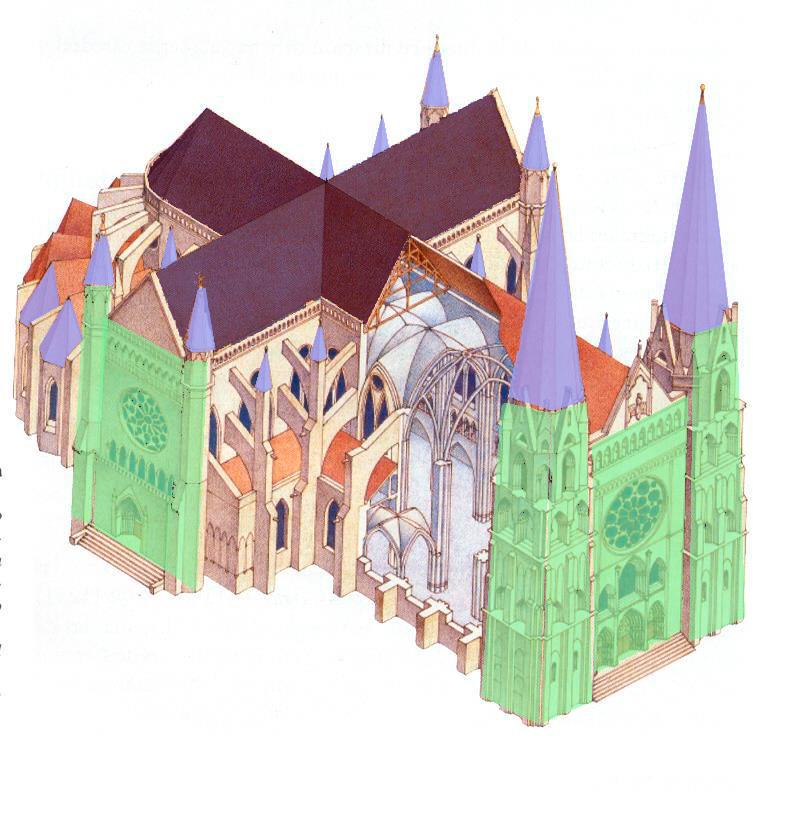

Fig 02 Isometría de Catedral de Chartlesl | Fuente:: Elaboración propia

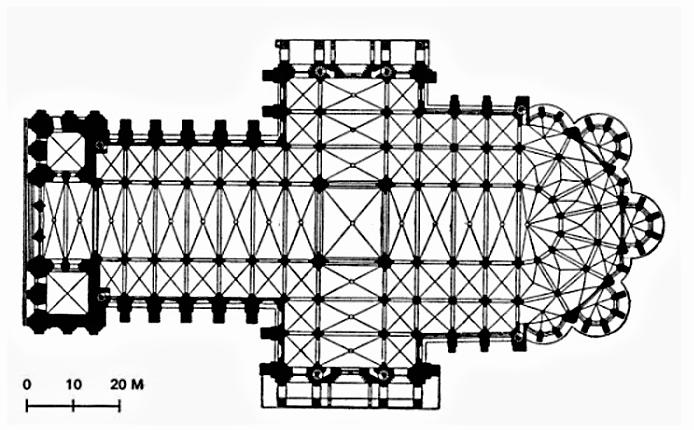

Planta con forma cruz latina.
Ábside con planta semicircular con dos vías de circulación.
Cinco capillas semicirculares radiales.
SOPORTES: Muros finos, gruesos pilares o baquetones, contrafuertes con arbotantes.
ARCOS: Apuntados y diferentes variantes como el conopial, escarzano o cardenal.
CUBIERTA: bóvedas de crucería formadas por el cruce de dos arcos apuntados VANOS: aumento del vano frente al muro debido a la importancia de la luz en la arquitectura gótica Estos irán decorados con tracería calada PLANTAS: predomina la cruz latina con cabecera en ábsides orientadas al este.
Se añadieron entradas de cruceros y cuatro nuevas capillas.

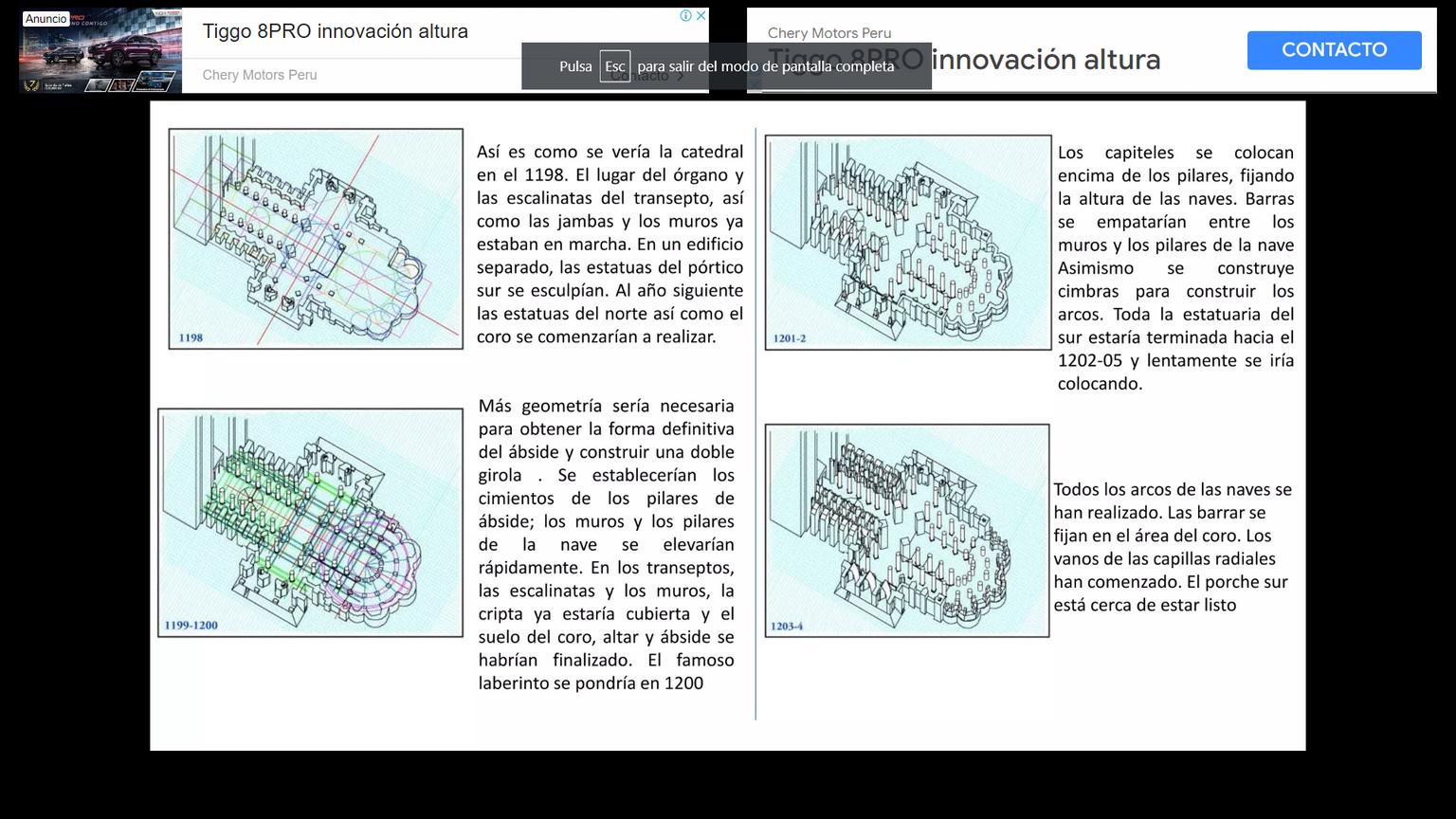

Así es como se vería en el primer año (excepto por la ábside de la vieja iglesia)
Antes de que el suelo estuviese nivelado, nuevos cimientos fueron añadidos para los nuevos pilares
Se comenzaron los nuevos pilares y a desmontar el ábside.
Así es como se vería la catedral en 1198.
Se establecerían los cimientos de ábside; los muros y los pilares de la nave se elevarían rápidamente
Se construye cimbras para construir los arcos. Se añadieron entradas de cruceros y cuatro nuevas capillas
Las barras se fijan en el área del coro, se comienzan a fijar los vanos.

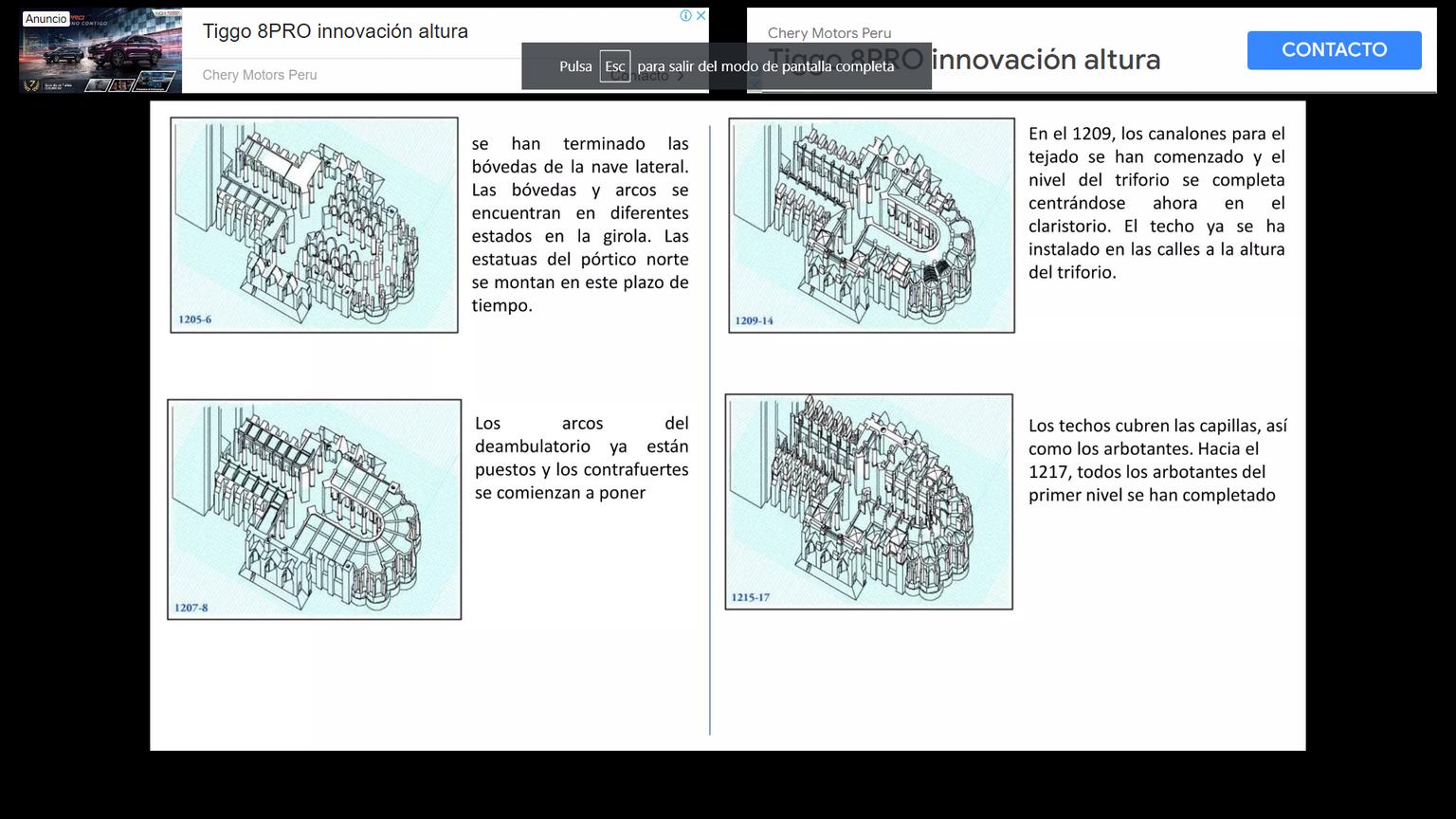

Se terminan las bóvedas de la nave lateral
Se completa el nivel del triforio, y se concentran ahora en el claristorio.
Los techos cubren las capillas y los arbotantes del primer nivel se han completado.

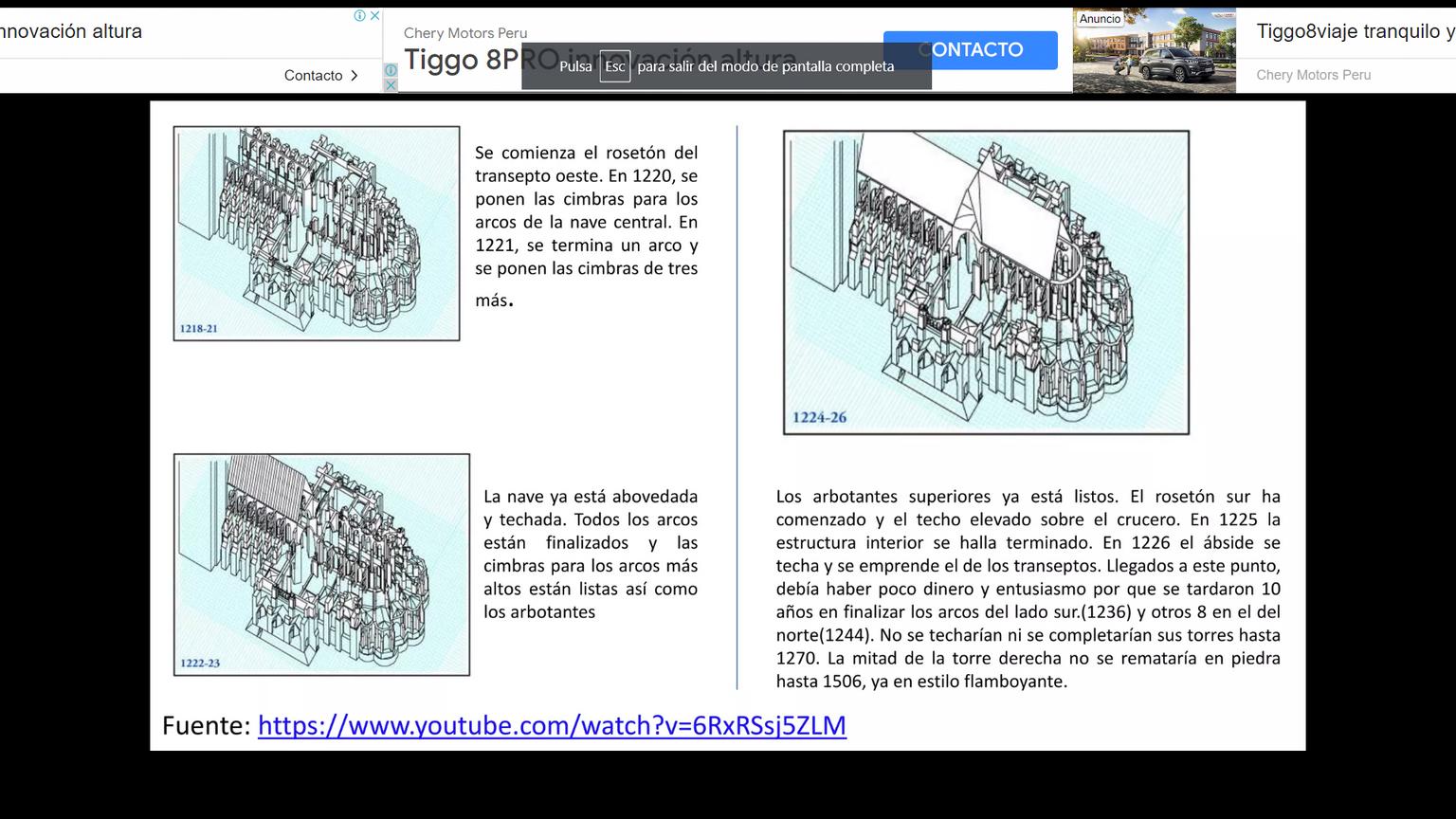

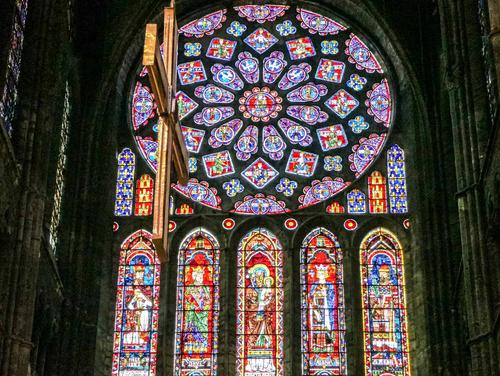

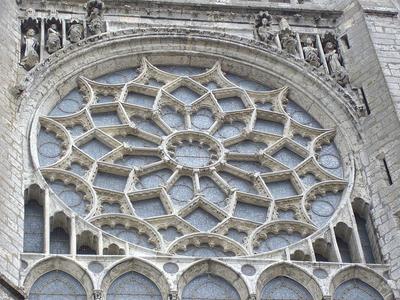

Se comienza el rosetón del arco oeste.
La nave ya está abovedad y techada, arcos finalizados, las cimbras para los arcos mas grandes están listas.
Arbotantes superiores listos, Estructura interior terminada, Se tardaron 10 años para el arcos sur y 8 más para el del norte.

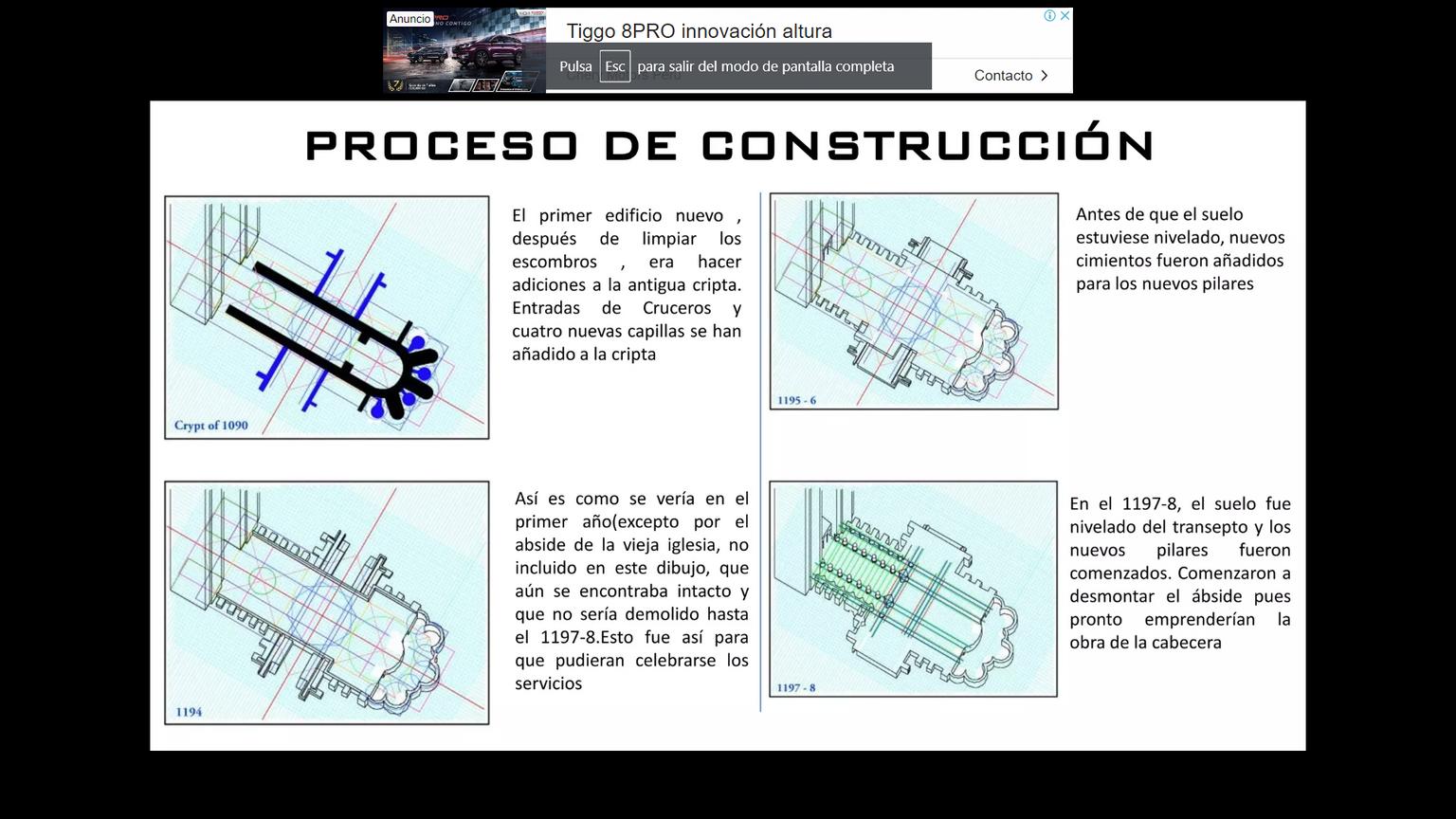

Mosaico 02 : Proceso constructivo|Fuente Catedral de Chartres

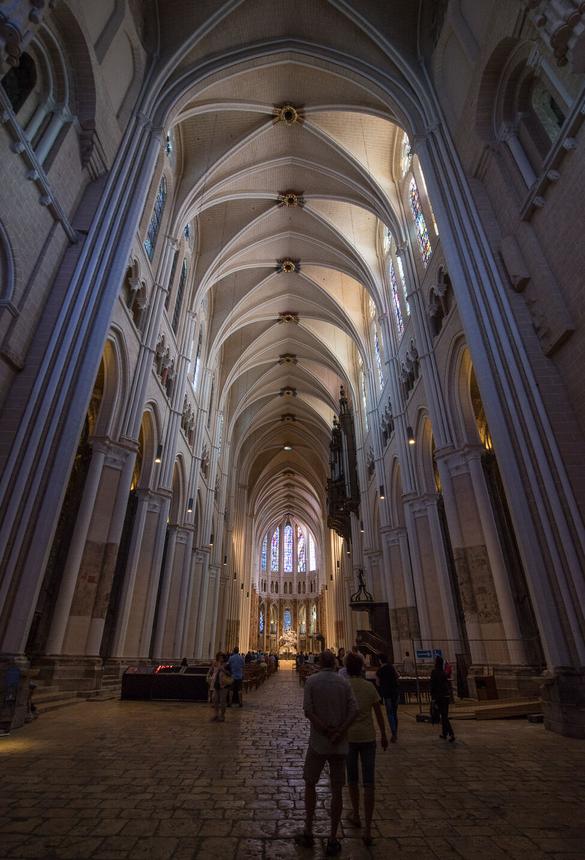

La Catedral de Chartres, se encuentra soportado por columnas fasciculadas y bóvedas de crucería cuatripartita, ya que dividen la plementería en cuatro segmentos y son generadas por la intersección diagonal de 2 arcos ojivales
La aplicación del arco apuntado u ojival por sobre el de medio punto o semicircular es debido a su capacidad de tolerar mayor peso y una altura considerable
Se introdujo el arbotante de doble arquería como conexión entre el contrafuerte exterior y el arco apuntado de la nave central.
Ausencia del pináculo como remate de los contrafuertes externos.

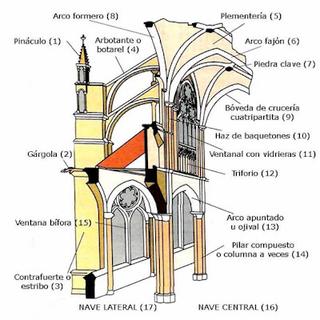

Bóveda en Crucería
Arco Fajón (nave central)
Arco Formero (nave lateralnave central)

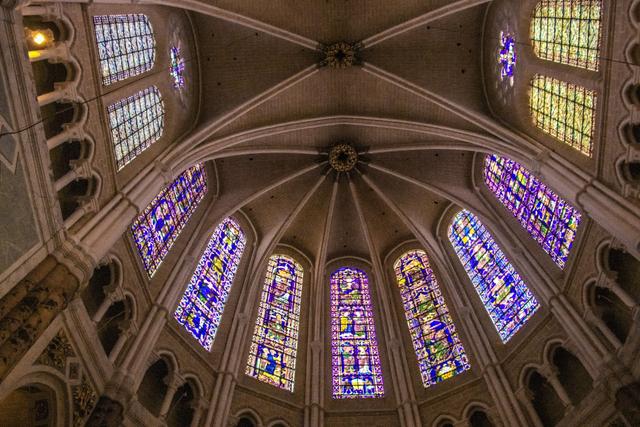

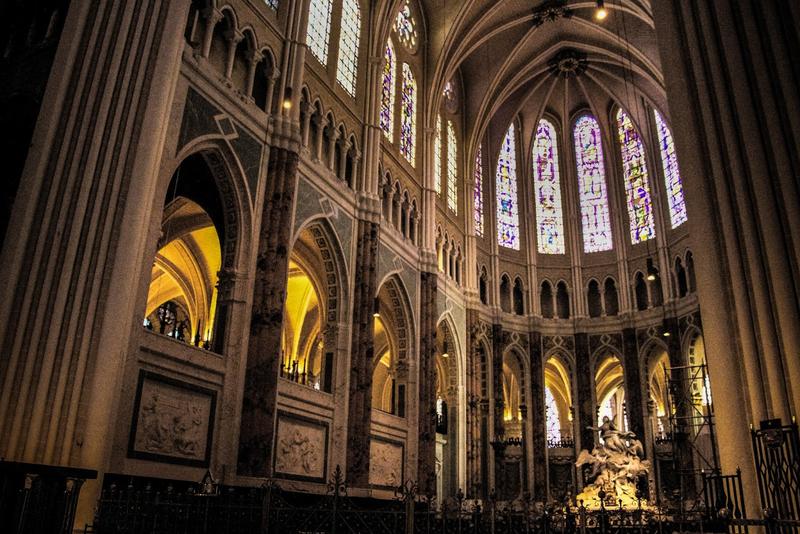

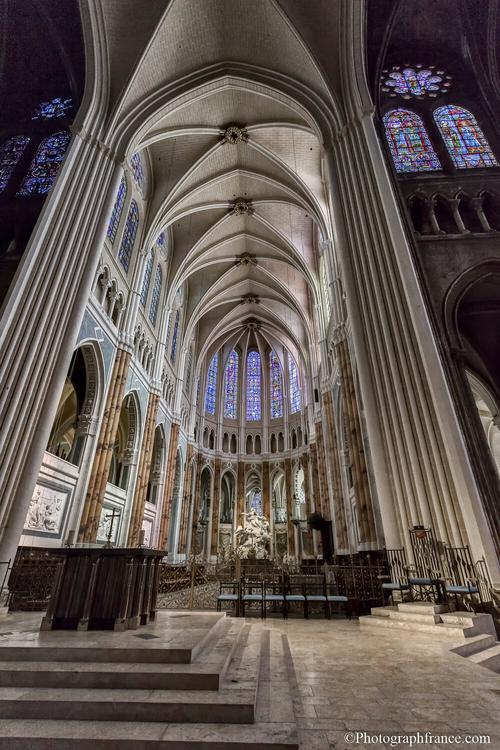

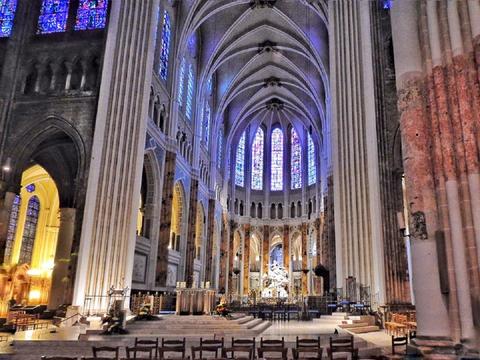

Se reemplazo la tribuna (elemento portante) y el acceso a un nivel superior por un triforio, una galería sobre los arcos de las naves laterales que a su vez iba acompañada por un claristorio de grandes ventanales (elementos lumínicos y de ornamentación) F g 23 Bóveda de crucería cuatripart ta y el Claristorio | Fuente Las imágenes que yo veo
Fig. 22 : Arco ojiva Fuente: Las imágenes que yo veo

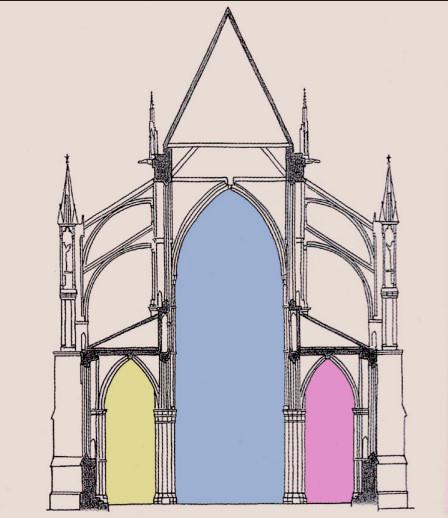

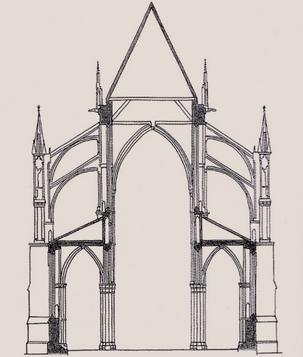

Fig 24 Esquema Estructural | Fuente: Elaboración Propia
Contrafuerte
Arbotante
Arco ojival Pilar fasciculado Cubierta Cargas horizontales Cargas verticales
Los arcos de las naves laterales son sostenidos por pilares cilíndricos y el contrafuerte exterior
Los arcos fajones o de la nave central se apoyan en los pilares fasciculados que también soportan las naves laterales y exteriormente, a los contrafuertes por medio de 2 arbotantes curvadas.
Las columnas y los contrafuertes transfieren axialmente las cargas gravitatorias de la cubierta y los arcos ojivales
La presencia de arcos implica empujes horizontales que son canalizados primero por los arbotantes para luego disiparse por los contrafuertes.
F g 25 Elementos estructurales Fuente E aboración Propia F g. 26 : Trasferencia de Cargas Fuente E aboración Propia
Los avances técnicos y científicos culminarán en la Baja Edad Media con el proceso de recepción del saber greco-árabe en el mundo cristiano occidental. En cosmología y astronomía, la filosofía árabe-aristotélica influyó en losprincipios de la explicación científica y en las teorías sobre el universo. En cuanto a la química medieval, la aportación más destacada al avance científico fue el método de destilación de líquidos mediante alambiques. En medicina, la cirugía avanzó bastante, y gracias a los métodos de diagnóstico y de prevención, muchas enfermedades cómo la lepra, se fueron reduciendo

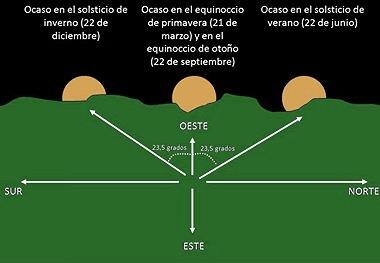

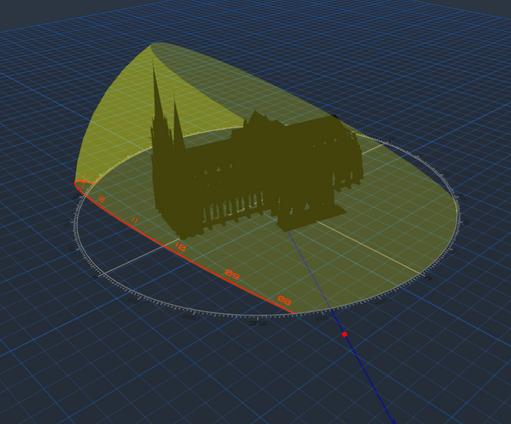

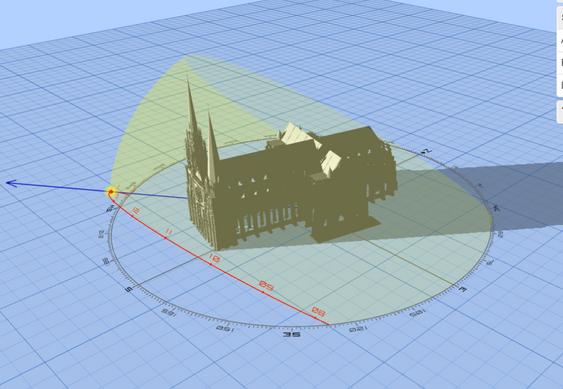

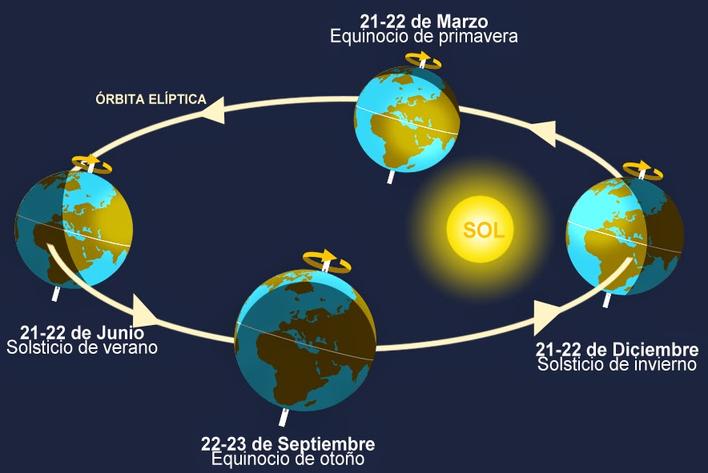

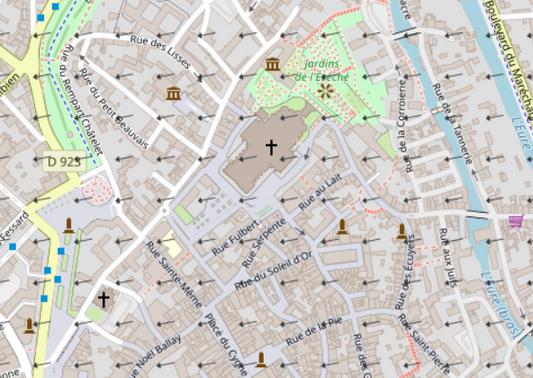

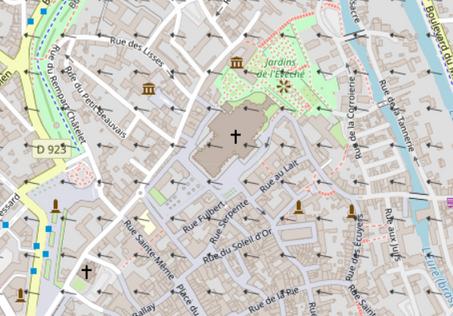

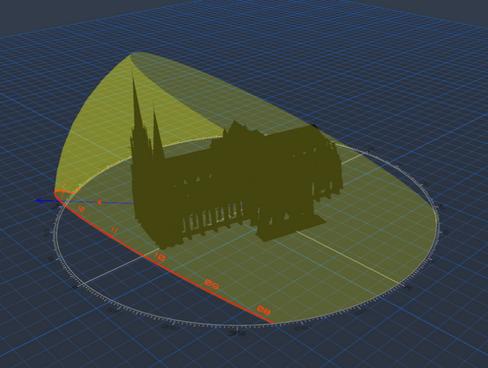

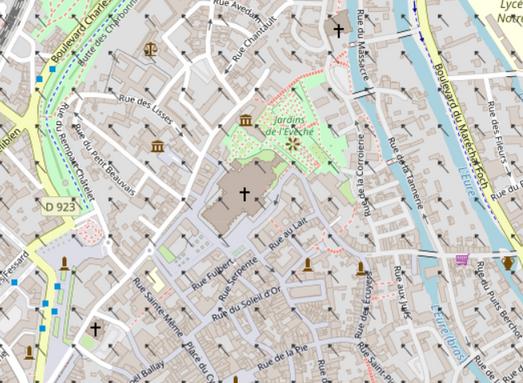

Todas las iglesias cristianas están orientadas, es decir, su cabecera se dirige al este, hacia el lado del sol naciente Este uso se generaliza a partir del siglo IV H Nissen precisa que los santuarios paganos o cristianos estaban orientados en función del punto del horizonte donde se asomaba el sol el día de la fiesta del dios o del santo al que estaba dedicado el templo

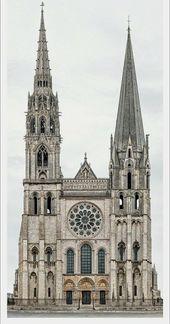

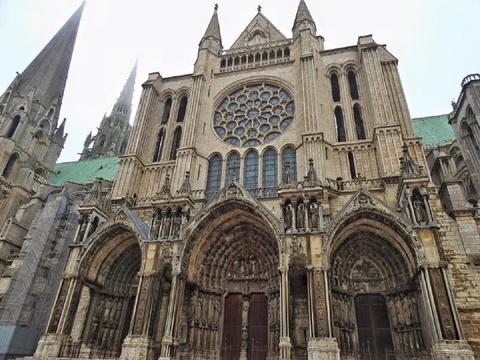

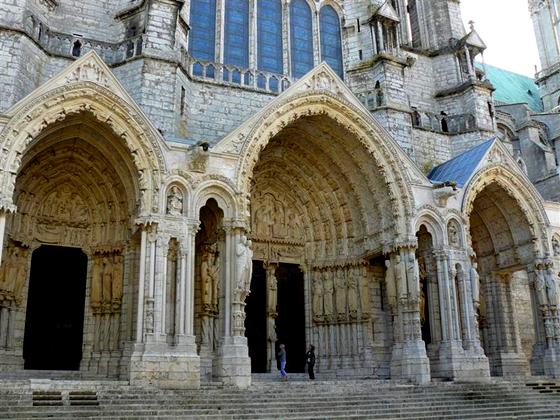

En las fachadas laterales el pórtico norte, llamado de la Alianza, muestra numerosas escenas del antiguo testamento y de la vida de la virgen y las esculturas del pórtico sur o pórtico de la Iglesia reflejan las enseñanzas del Nuevo Testamento
