WIPER ajánlat, telepítés oktatás 2.

TELEPÍTÉSI LÉPÉSEK*

*Az alábbi információk nem tartalmazzák a Felhasználói kézikönyv tartalmát.

A termék alapos megismeréséhez el kell olvasni a robot felhasználói kézikönyvét, amelyet a robot dobozában vagy a Remote alkalmazásban talál.

TELEPÍTÉSI LÉPÉSEK

1. A töltőállomás megfelelő helyének meghatározása

2. A munkaterületek előkészítése

3. Telepítés tervezése:

a) Válassza ki a megfelelő módszert a robot dokkolóállomásra való visszatéréséhez.

b) Értékelje, hogy szükséges-e a határoló vezeték speciális telepítése.

c) A munkaterületek meghatározása

4. A vezeték felszerelése

5. A töltőállomás és az áramellátás

6. Adókészülék beállítása

7. A telepítés tesztelése

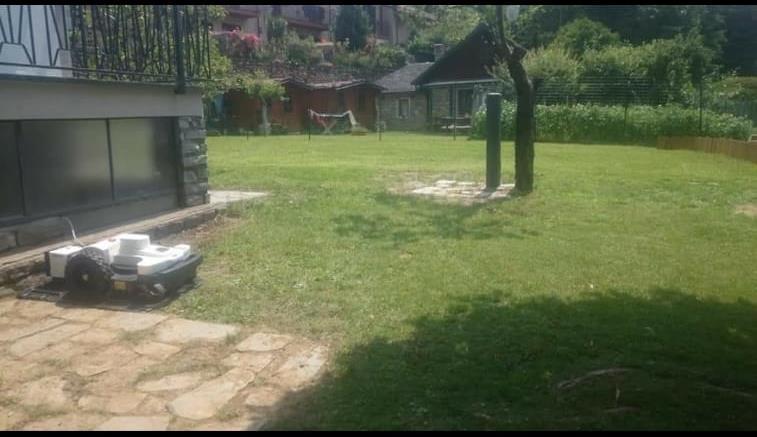

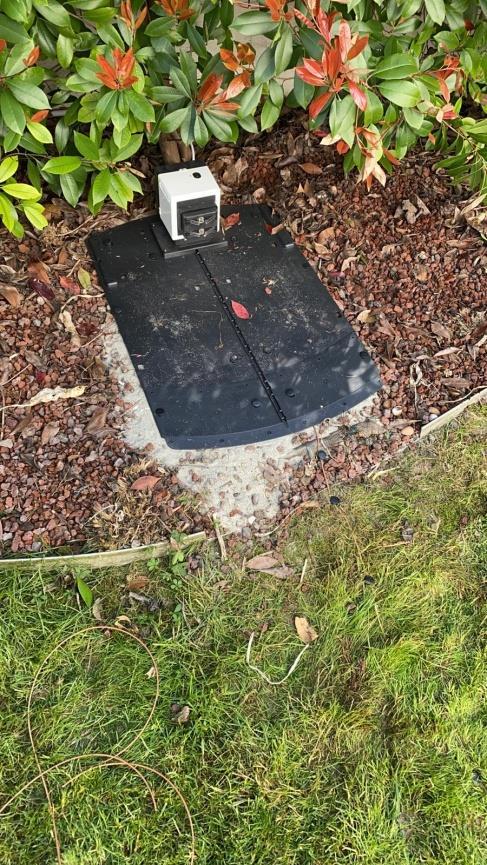

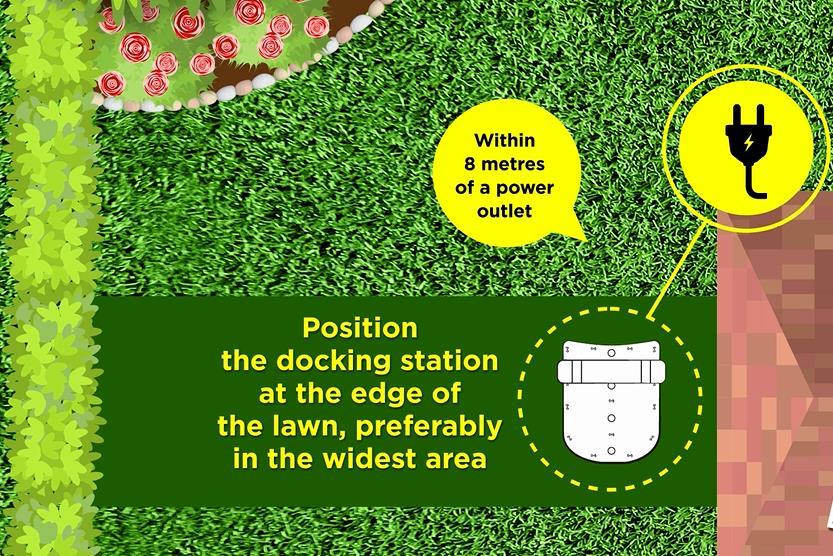

TELEPÍTÉSI LÉPÉSEK - A TÖLTŐÁLLOMÁS HELYÉNEK MEGHATÁROZÁSA

Öntözőrendszer esetén győződjön meg arról, hogy a vízsugarak nem a dokkolóállomás felé irányulnak.

Nincs lépcső a dokkolóállomás elején.

JAVASLAT: adjunk hozzá egy kis

négyzetnyi műfüvet, vagy távolítsuk el a

felület egy részét, hogy az állomás a talaj

szintjén legyen.

• Sík terepen

• Kompakt és stabil talaj

Ellenőrizzük a gyep minden felületét!

ÁLTALÁNOS

1. A robee partnernek, telepítőnek kell eldöntenie, hogy hol helyezze el az újratöltő alapot, ha a vevő kérése nem egyezik a műszaki követelményekkel, próbálja meg az alapot a kerületi vezetékre helyezni, és ne a vágási területen kívülre.

2. Nincs szintkülönbség a feltöltőbázisba vezető folyosón (ha a munkaterületen kívül helyezkedik el).

3. A munkaterületen kívül elhelyezett töltőbázis esetén vegye figyelembe a robot mozgásterét. A bázist sík felületen és szikláktól távol kell elhelyezni.

4. Próbálja meg úgy elhelyezni a bázist, hogy a munkaterületek könnyen hozzáférhetőek legyenek (a területek eléréséhez szükséges idő csökkentése).

5. Kerülje a töltőbázis elhelyezését fémlemezek és a környező falak közelében.

6. Próbálja meg a bázist napfénynek kevésbé kitett területen elhelyezni.

7. Próbálja meg úgy elhelyezni a bázist, hogy a víz ne álljon meg, mert a gyep a bázis bejáratánál megsérülhet.

TELEPÍTÉSI LÉPÉSEK - TÖLTŐÁLLOMÁS ÉS TÁPEGYSÉG

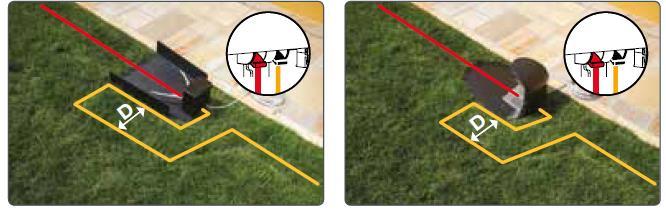

1. A vezeték bejövő szakaszának legalább 2 m hosszan egyenesnek és a dokkolóállomáshoz igazítottnak kell lennie.

2. A kimenő résznek el kell távolodnia a dokkolóállomástól, azaz nem szabad a dokkolóállomás műanyag alja alá feküdnie.

3. A vezeték kimenő szakasza nem vezethető tovább, mint a dokkolóállomás padlójának hossza.

A kábelt az elülső oldalról kell behelyezni

TELEPÍTÉSI LÉPÉSEK - TÖLTŐÁLLOMÁS ÉS TÁPEGYSÉG

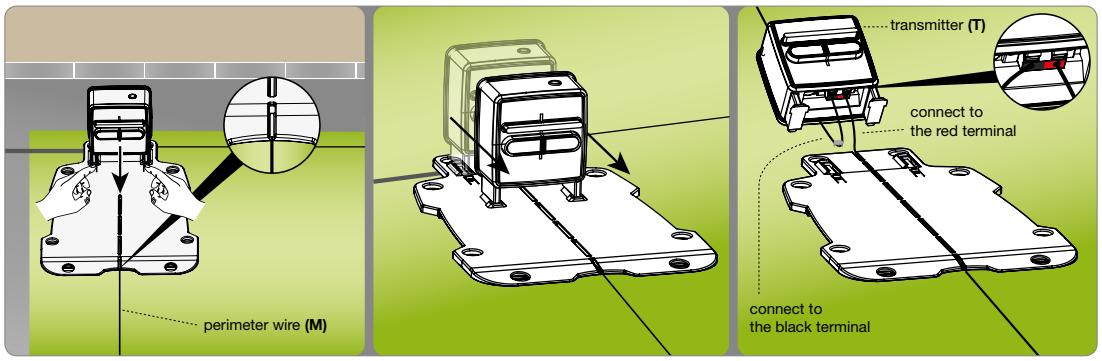

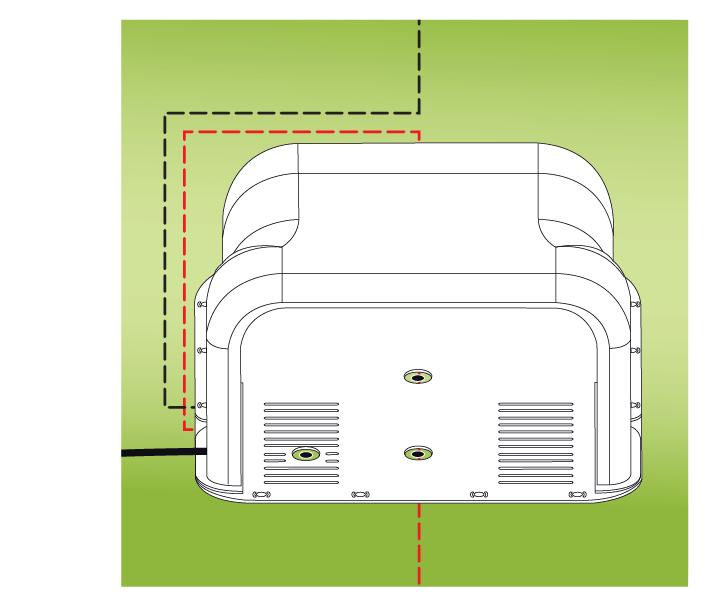

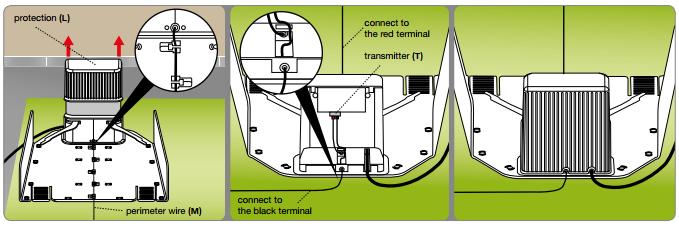

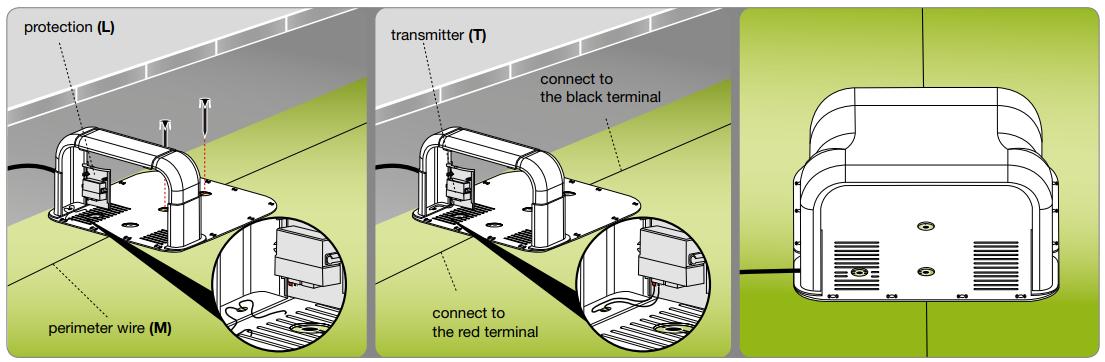

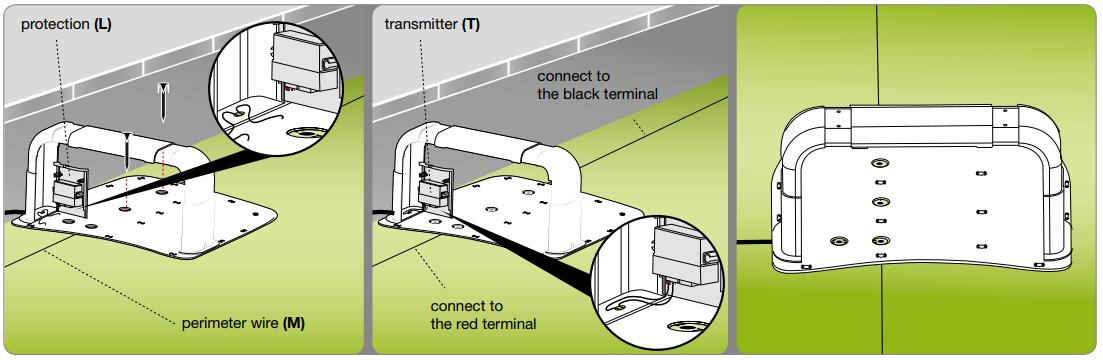

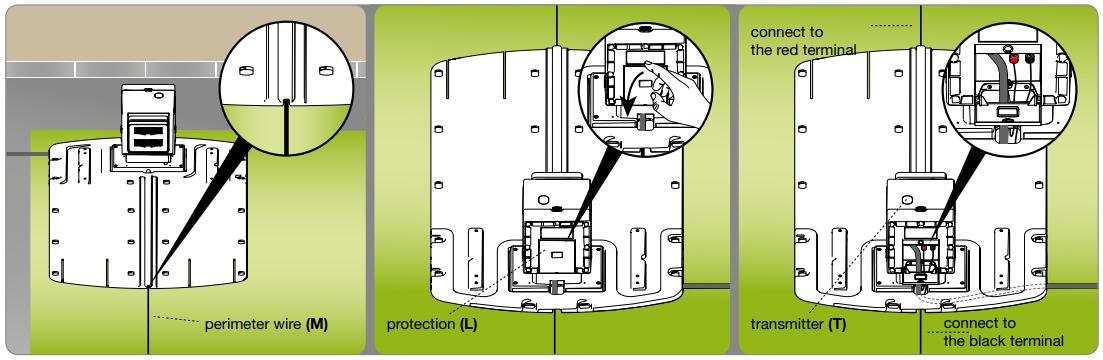

Csatlakoztassa a kerületi vezetéket (M) a PIROS csatlakozóhoz, a másik oldalt pedig a feketéhez.

Vezesse a kábelt elölről

TELEPÍTÉSI LÉPÉSEK - TÖLTŐÁLLOMÁS ÉS TÁPEGYSÉG

P70 S

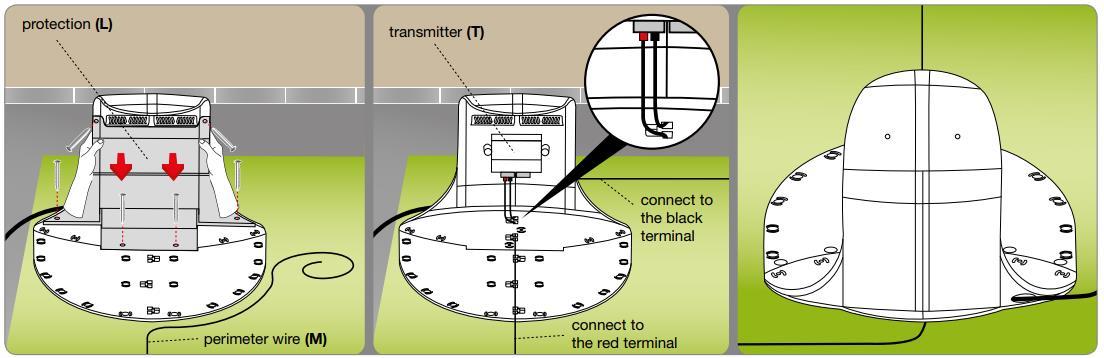

Csatlakoztassa a kerületi vezetéket (M) a PIROS csatlakozóhoz, a másik oldalt pedig a feketéhez.

TREKKER CLIMBER

FIGYELEM!

A vezeték és a dokkolóállomás íve közötti távolság 33 cm.

YARD

TELEPÍTÉSI LÉPÉSEK - TÖLTŐÁLLOMÁS ÉS TÁPEGYSÉG

ÁLTALÁNOS JAVASLAT

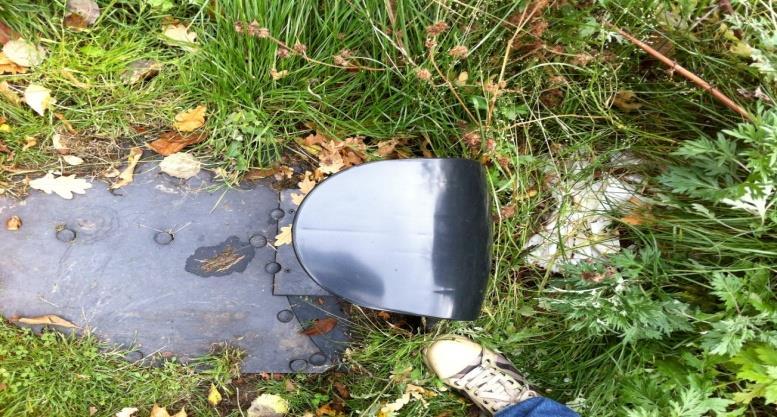

1. A töltőállomás lemezén áthaladó szegélyhuzal sérüléseinek elkerülése érdekében

2. A töltőállomás könnyű mozgatása abban az esetben, ha a robot nem igazodik a töltőlaphoz

TELEPÍTÉSI LÉPÉSEK - TÖLTŐÁLLOMÁS ÉS TÁPEGYSÉG

Annak érdekében, hogy a robot ne ütközzön a dokkolóállomásnak , ezt a trükköt javasoljuk.

FIGYELEM!

• A védelem akkor hasznos, ha a dokkolóállomás olyan területen van elhelyezve, ahol a robot gyakran nekimegy.

• a radaros modellek esetében a védelem nem szükséges.

• Minden modell esetében a védelemre akkor van szükség, ha a dokkolóállomás fedele is van.

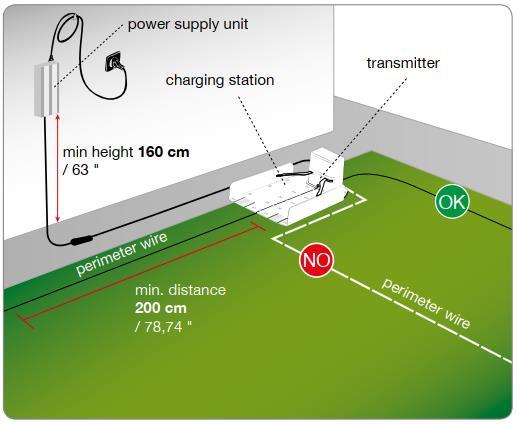

TELEPÍTÉSI LÉPÉSEK - TÖLTŐÁLLOMÁS ÉS TÁPEGYSÉG

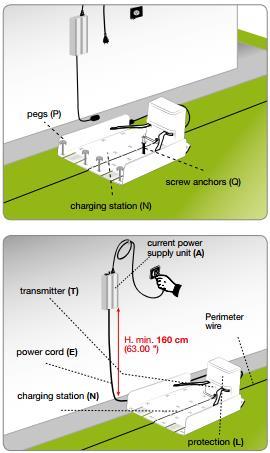

Helyezze el a tápegységet

A talajtól számított 1,6 m magasságban

Rögzítse a dokkolóállomást a szögekkel

Csatlakoztassa a tápegységet a dokkolóállomás kábeléhez

Ne rövidítse meg a dokkolóállom ás kábelét.

Csatlakoztassa a tápegységet a fő áramforráshoz

Csak 1 mt egyenes vezeték a dokkolóállomás előtt

TELEPÍTÉSI LÉPÉSEK - TÖLTŐÁLLOMÁS ÉS TÁPEGYSÉG

Fém rúd, szegély

A vezeték keresztezi a fémrudat, és ez kritikus a jel szempontjából

1 mt

2 mt

HIBA

Fém rúd, szegély

TELEPÍTÉSI LÉPÉSEK - TÖLTŐÁLLOMÁS ÉS TÁPEGYSÉG

HIBA

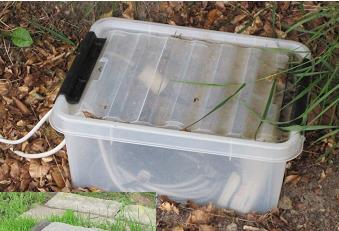

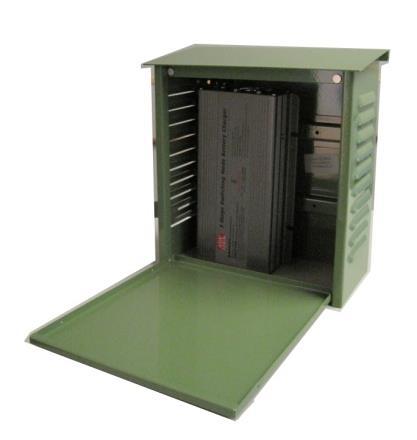

A tápegység és a csatlakozó nincs védve az esőtől és a nedvességtől.

TELEPÍTÉSI LÉPÉSEK - TÖLTŐÁLLOMÁS ÉS TÁPEGYSÉG

HIBA

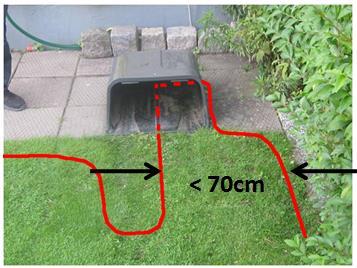

Nincs hely a dokkolóállomás előtti manőverezéshez. A minimális hely 70 cm

TELEPÍTÉSI LÉPÉSEK - A MUNKATERÜLETEK ELŐKÉSZÍTÉSE

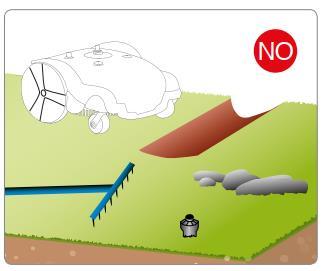

Győződjön meg róla, hogy a gyep egyenletes, és hogy nem tartalmaz lyukakat, köveket vagy egyéb akadályokat.

A fűnyírási magasságot hozza karbantartási szintre (legfeljebb 1 cm-es vágás)

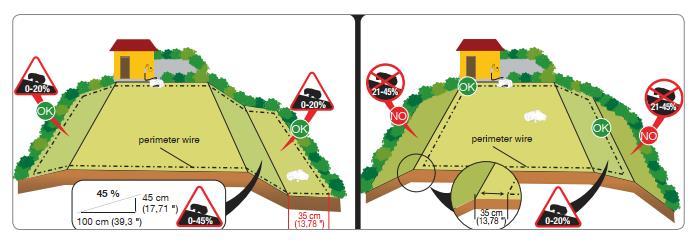

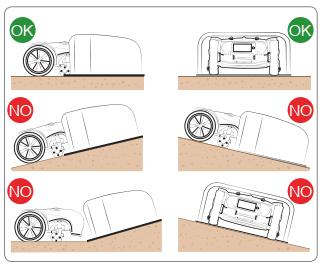

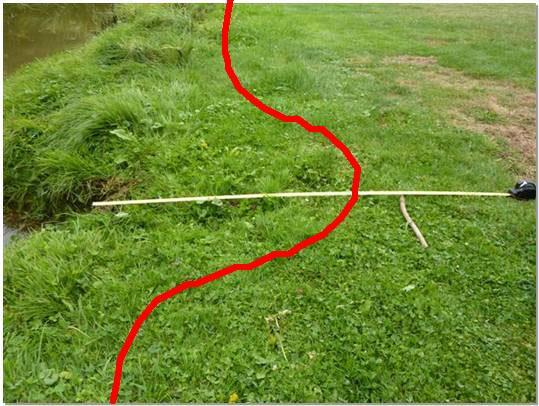

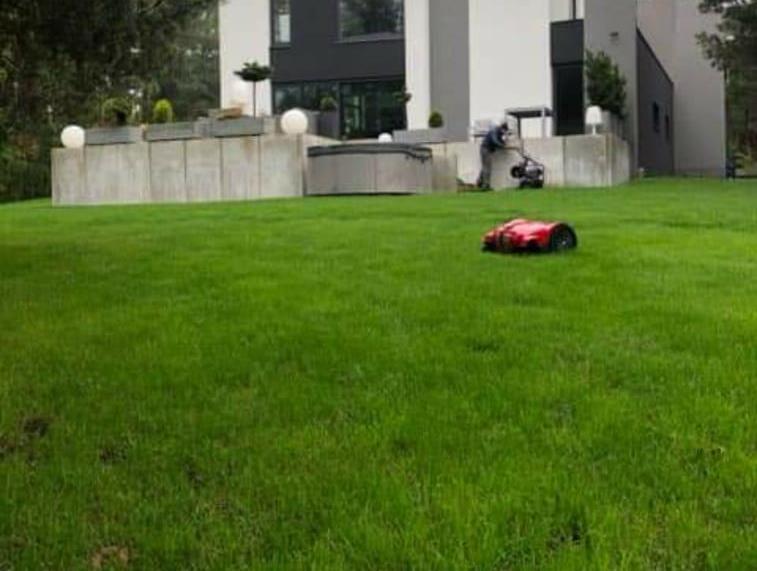

Ellenőrizze, hogy a munkaterületeken belüli dőlésszögek megfelelnek-e a követelményeknek.

Figyeljen a talaj minőségére, ha az nem jó, csökkentse a maximális értéktől -10%-kal.

Ellenőrizze, hogy a munkaterület szélén és minden akadály körül a dőlésszög megfelel-e a követelményeknek, ellenkező esetben fontolja meg a vezeték más helyre történő fektetését.

TELEPÍTÉSI LÉPÉSEK - A MUNKATERÜLETEK ELŐKÉSZÍTÉSE

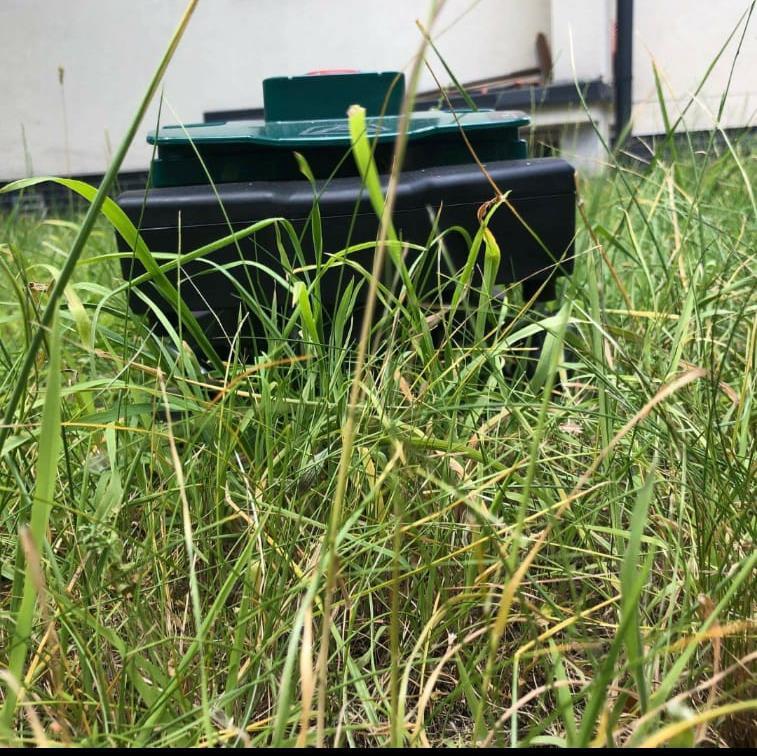

HIBA

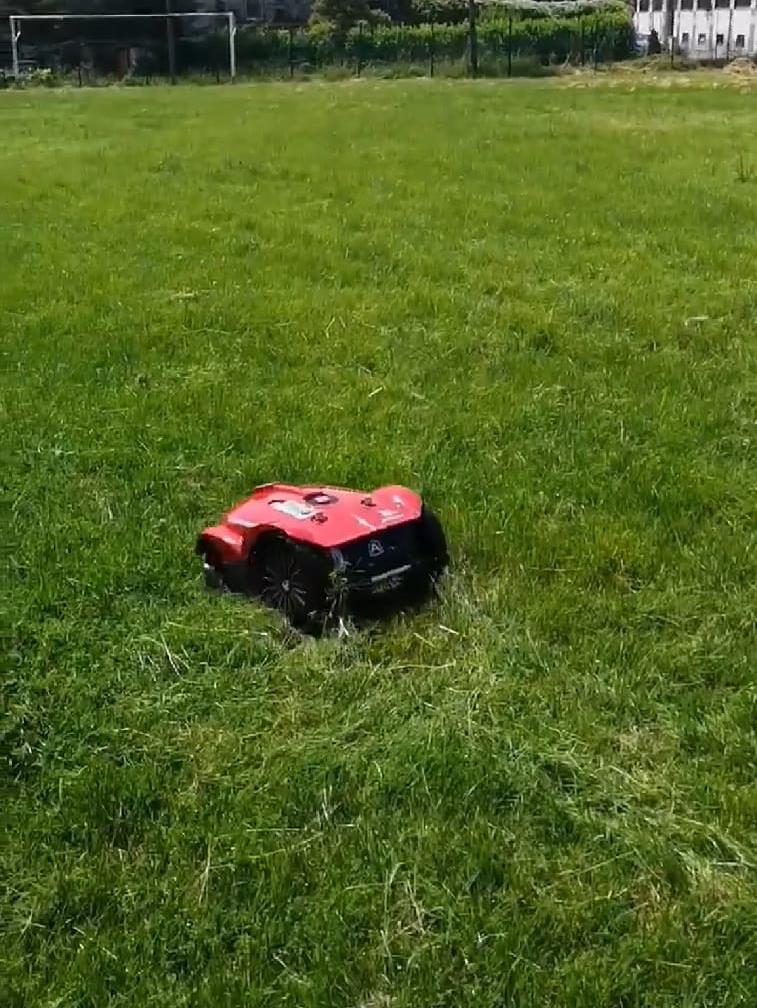

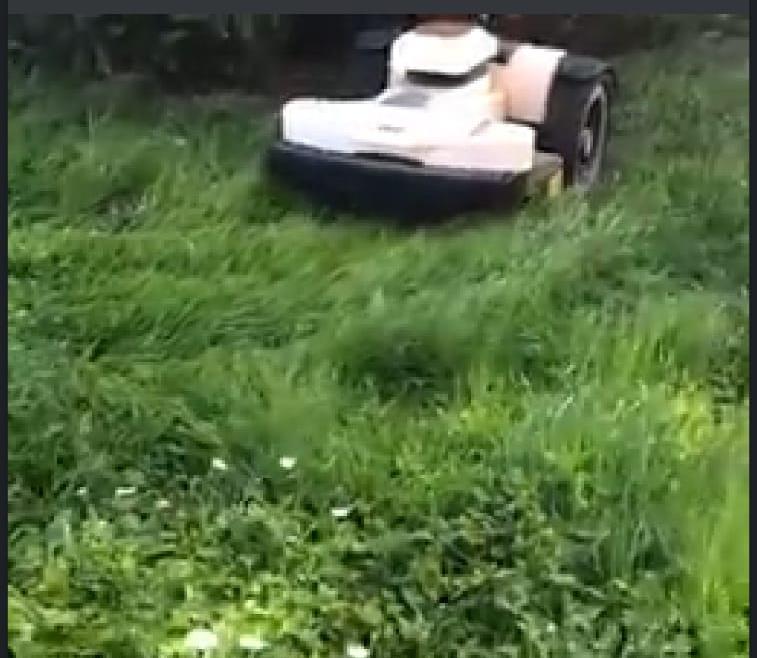

A robotnak legfeljebb 1 cm (0,39'') füvet kell nyírnia.

TELEPÍTÉSI LÉPÉSEK - VÁLASSZA KI A MEGFELELŐ MÓDSZERT A

A DOKKOLÓÁLLOMÁSRA VALÓ VISSZATÉRÉSHEZ

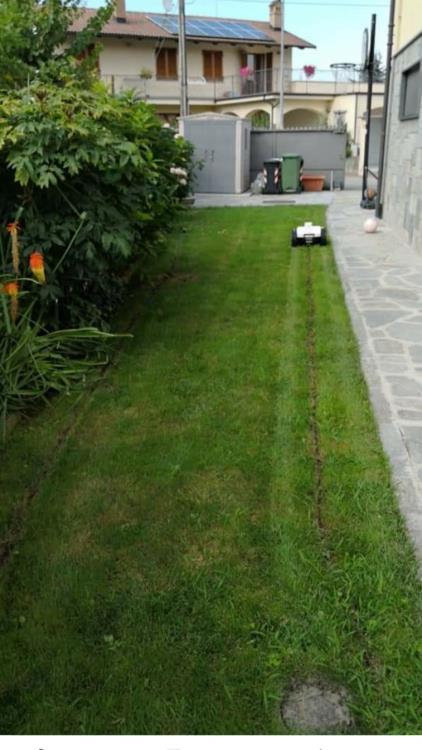

V-METER: a robot a határdróttal párhuzamosan, változó távolságban halad, amíg a dokkolóállomás által kibocsátott jelet nem érzékeli.

MIÉRT JOBB A V-MÉTER, MINT A „DRÓTON”

VISSZATÉRÉS?

• Kevesebb nyom a kertben

AM4000: lehetővé teszi a különböző távolságok kiválasztását a kerületi vezetékhez képest.

• A dokkoló rövidebb idő alatt érhető el

• Jobb és megbízhatóbb viselkedés a lejtőkön

• Kevesebb külső forrásból származó jelzavar

• Csökkenti a kerékmotorok fogyasztását

ON WIRE (DRÓTON): A robot követi a drótot úgy, hogy egy kerék a kerületen belül, egy pedig a kerületen kívül van.

RECALL ON WIRE: mutatja a robotnak az dokkolóhoz való közelségét vagy egy

szűk átjárót, illetve egy

nyíl a gyors visszatéréshez.

Amint a robot érzékeli a vezetékre való visszahívást, a robot elkezdi követni a vezetéket "vezetékre" a robot menüjében beállított hosszban.

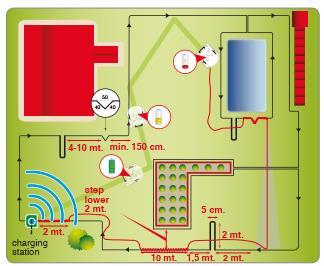

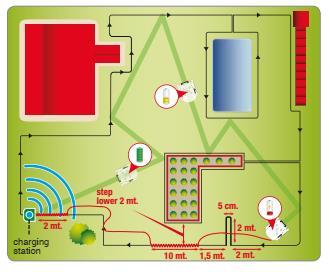

KERÜLETI VEZETÉK KIALAKÍTÁSOK

A +/-1 cm-es hiba elfogadható. Ne feledje, hogy a vezeték helyzete a talajmozgások miatt változhat.

Kerülje a vezeték elhelyezését olyan helyen, ahol a vízelvezetés nem megfelelő.

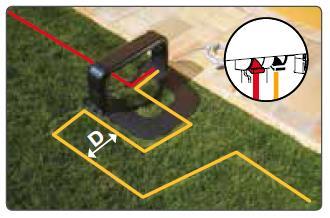

NYÍL A GYORS

VISSZATÉRÉSHEZ:

Amikor a robot

megtalálja a nyilat a dróton lévő út mentén, 90° -kal jobbra fordul, és addig halad előre, amíg

újra megtalálja a határdrótot. Csak akkor

érzékelhető, ha a robot a drótot követi a dróton módszerben.

KERÜLETI VEZETÉK KIALAKÍTÁSOK

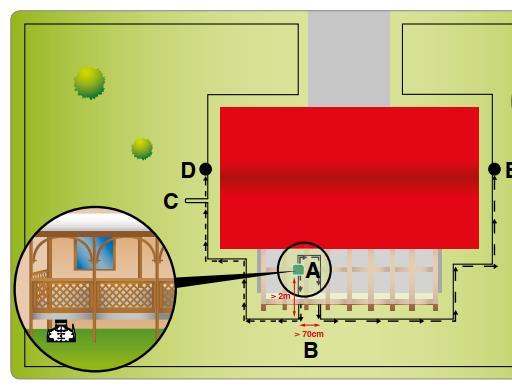

MIKOR VAN SZÜKSÉG A VEZETÉKRE HÍVÁSRA?

Ha a töltőállomás szűk átjáróban van elhelyezve (vezetéktől vezetékig legfeljebb 2 m távolság).

PÉLDA: az ügyfél azt szeretné, hogy a töltőállomást a gyepen

kívül helyezzék el.

Szűk átjáró (a vezetéktől a vezetékig terjedő maximális távolság 2 m), a másodlagos területre való be- vagy kijutás érdekében.

PÉLDA: az ügyfél azt szeretné, hogy a töltőállomást a gyepen

kívül helyezzék el.

A gyors visszatéréshez szükséges nyíl érzékelése abban az esetben, ha a robot a V-méteres módszert

használja a dokkolóállomás eléréséhez.

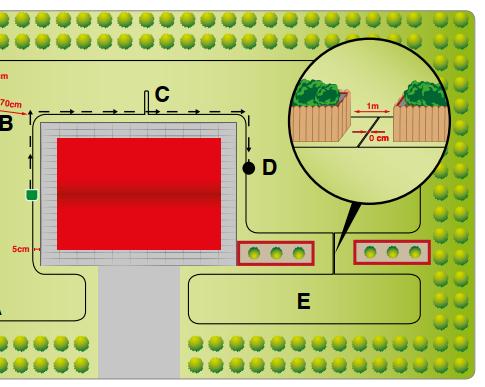

LÉPÉSEK - SPECIÁLIS KERÜLETI VEZETÉK KIALAKÍTÁSOK

határoló drót

A = 25 cm

B C

A A B

B = 5 cm A robot nem halad át az átjárón a szokásos munka során a legszélesebb területeken vagy a folyosón belül.

C > 70 cm - A robot képes a folyosón belül dolgozni.

30 cm < C < 70 cm - Az átjárót csak az egyik területről a másikra való

átjutásra használják.

TELEPÍTÉSI LÉPÉSEK - VÁLASSZA KI A MEGFELELŐ MÓDSZERT A

A DOKKOLÓÁLLOMÁSRA VALÓ VISSZATÉRÉSHEZ

TELEPÍTÉSI LÉPÉSEK - VÁLASSZA KI A MEGFELELŐ MÓDSZERT A

A DOKKOLÓÁLLOMÁSRA VALÓ VISSZATÉRÉSHEZ

KERÜLETI VEZETÉK KIALAKÍTÁSOK

MIKOR VAN SZÜKSÉG A GYORS VISSZATÉRÉS NYILÁRA?

A dokkolóállomás eléréséhez szükséges

idő csökkentése érdekében

A virágágyásokból való gyors kilépéshez

FIGYELEM: fontos, hogy a virágágyás

alakja lehetővé tegye a nyíl elhelyezését.

KERÜLETI VEZETÉK KIALAKÍTÁSOK

MIKOR NINCS SZÜKSÉG A GYORS VISSZATÉRÉS NYILÁRA ?

• Az egyenes vezetékszakasz mentén, közvetlenül a dokkolóállomás előtt

• Az akadály közelében

• Ha a visszatérési útvonalon belül olyan akadályok vannak, amelyek akadályozhatják a gyors visszatérést.

• A túlzott lejtők mentén

• Csúszós talajon (puha talajon vagy járdán vagy nedves területen)

TELEPÍTÉSI LÉPÉSEK - SPECIÁLIS KERÜLETI VEZETÉK KIALAKÍTÁSOK

TELEPÍTÉSI LÉPÉSEK - SPECIÁLIS KERÜLETI VEZETÉK KIALAKÍTÁSOK

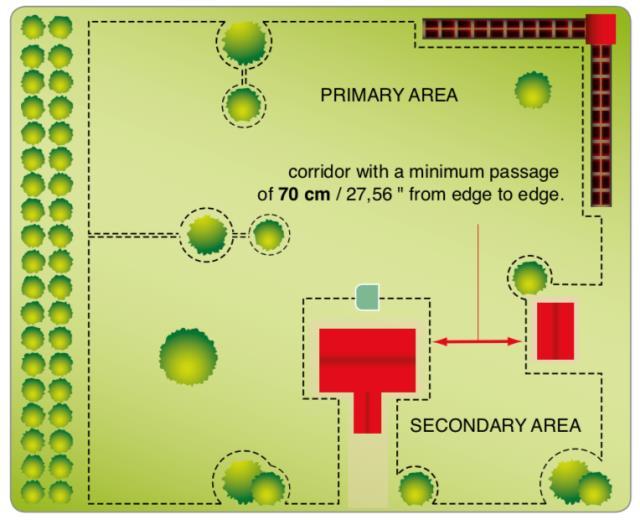

TELEPÍTÉSI LÉPÉSEK - A MUNKATERÜLETEK MEGHATÁROZÁSA

MÁSODLAGOS TERÜLETEK

A másodlagos terület a gyep egy olyan része, amely a fő területhez olyan

átjáróval* kapcsolódik, amelyet a robot normál mozgásával nehezen lehet elérni. A területnek a megengedettnél nagyobb emelkedők és bukkanók nélkül elérhetőnek kell lennie.

*A folyosó mérete a modelltől függően változik, a további részletekért nézze meg a robot felhasználói kézikönyvét.

LEZÁRT TERÜLETEK

A lezárt terület a gyep egy olyan része, amely az elsődleges területhez olyan

átjáróval kapcsolódik, amelyet a robot nem tud elérni.

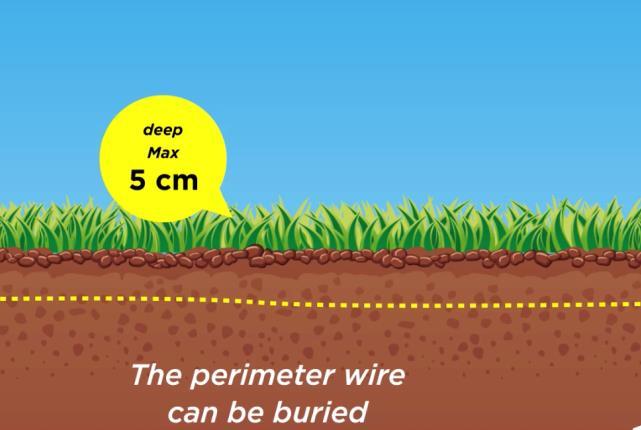

TELEPÍTÉSI LÉPÉSEK - A VEZETÉK FELSZERELÉSE

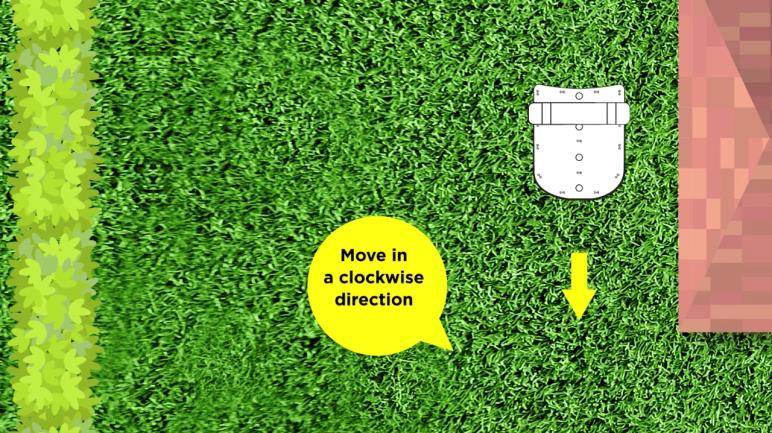

Kezdje el a kerületi vezeték fektetését a dokkolóállomás pozíciójából.

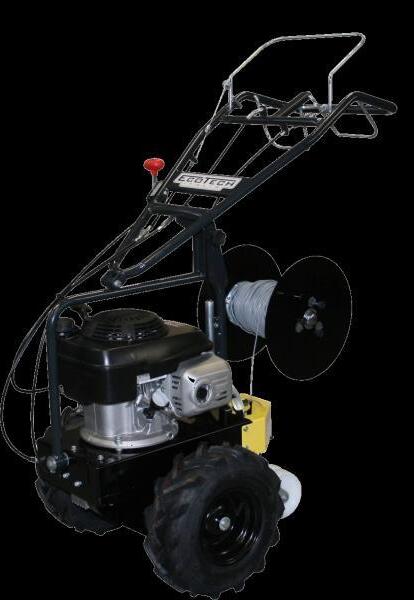

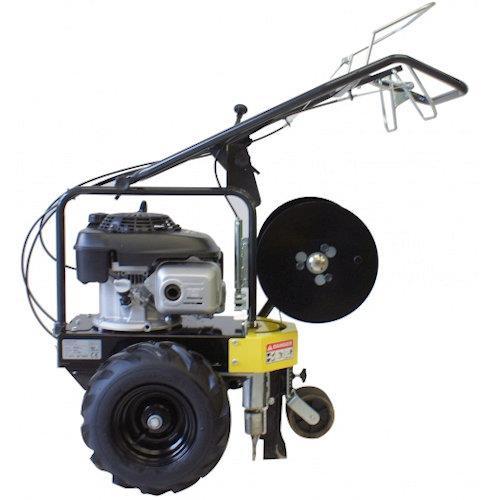

A VEZETÉK FELSZERELÉSE - A KABÁTRÉTEGRE ÖSSZPONTOSÍTVA

Sebesség beállítása

Kezelőszervek: döntés és fúrás

Drót tekercsek

Fúró magasságának beállítása

Dupla kábelfektető

szerszámok

4

TELEPÍTÉSI LÉPÉSEK - A VEZETÉK FELSZERELÉSE

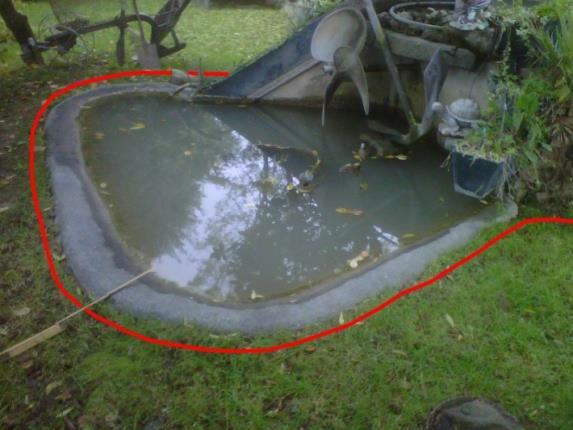

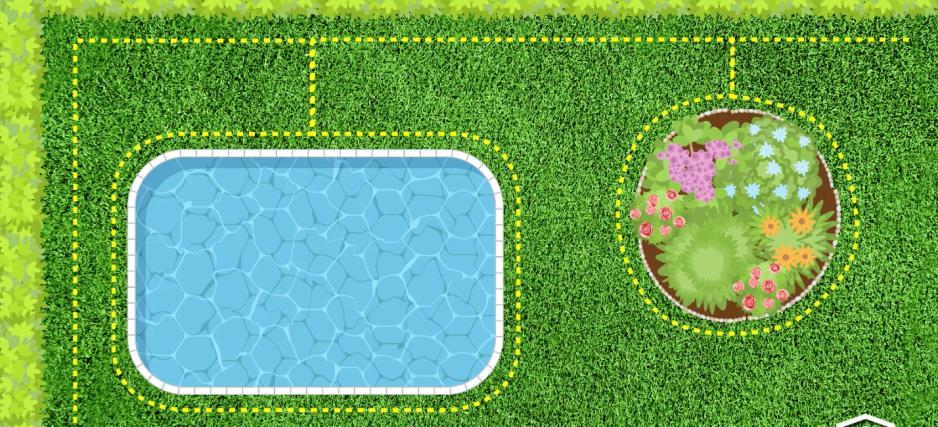

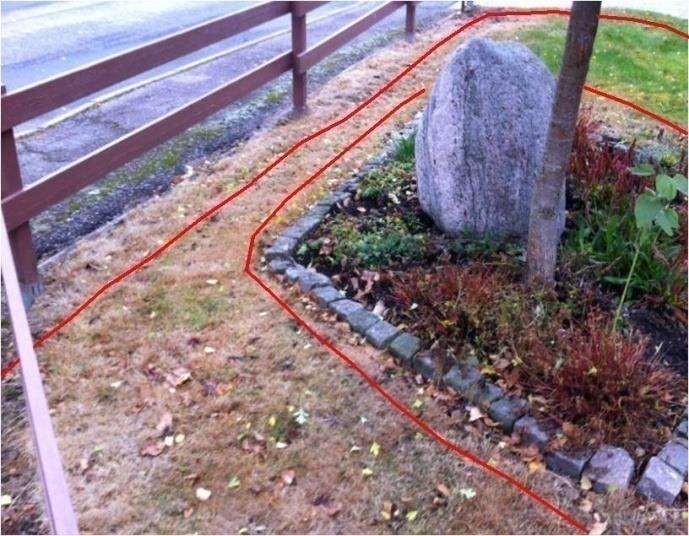

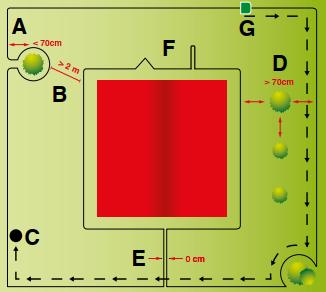

Telepítse a határoló

drótot ANTICLOCKWISE

DIRECTION körül minden olyan akadályt vagy területet, ahová nem szeretné, hogy a robot menjen.

Ha a két akadály közötti távolság nagyobb vagy egyenlő egy bizonyos értéknél*, akkor a drótok átfedhetik egymást (távolság 0 cm).

Ha a két akadály közötti távolság kisebb, mint egy bizonyos érték*, akkor a robot mozgásának biztosítása érdekében a vezeték két oldalát nyitva kell hagyni.

* A képen látható minimális távolság a modelltől függően változik, a további részletekért nézze meg a robot használati útmutatóját.

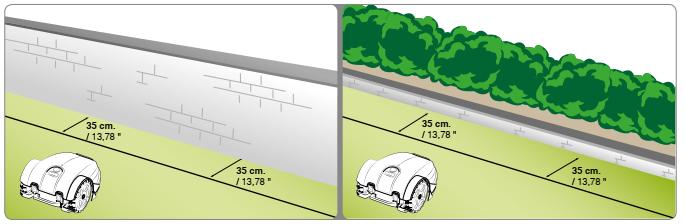

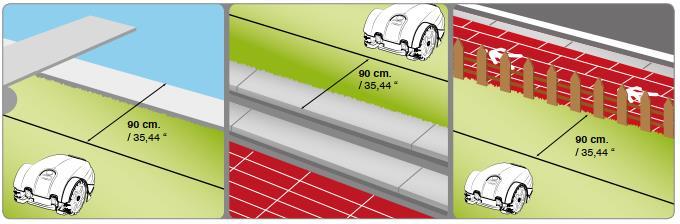

A vezeték távolsága az akadályokhoz képest az akadályok fajtájától függően változik.

FIGYELEM: új kertekben a talajfelszín és a járda közötti különbség megnőhet.

2 cm-nél alacsonyabb gyep/járda különbség

A képen látható minimális távolság a modelltől függően változik, a további részletekért nézze meg a robot használati útmutatóját.

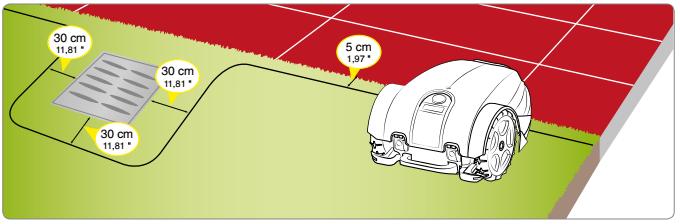

TELEPÍTÉSI LÉPÉSEK - A VEZETÉK FELSZERELÉSE

HIBA

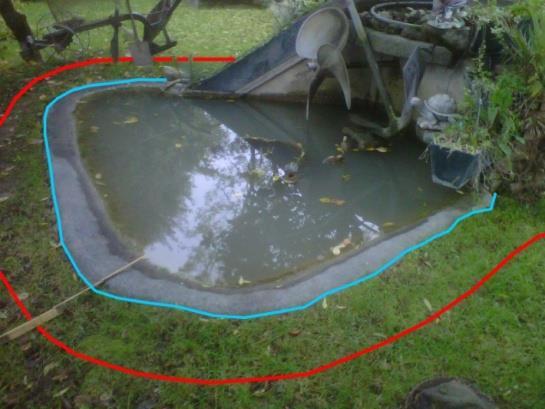

A határdrót és a veszélyes zóna közötti

távolság < 90 cm .

Lefolyófedél

TELEPÍTÉSI LÉPÉSEK - A VEZETÉK FELSZERELÉSE

HIBA

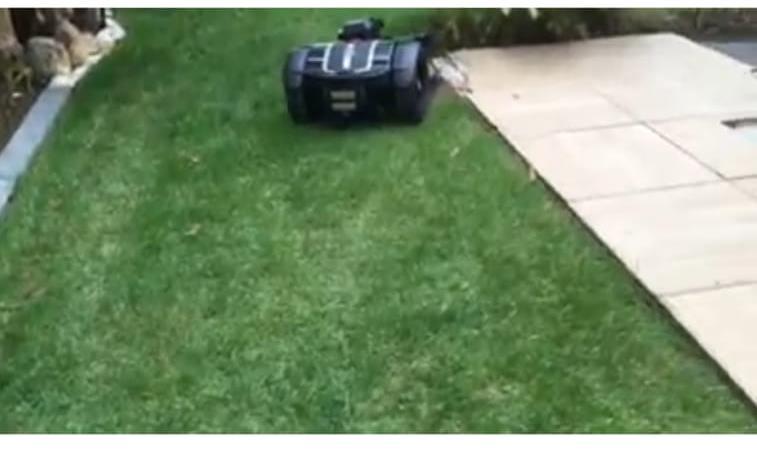

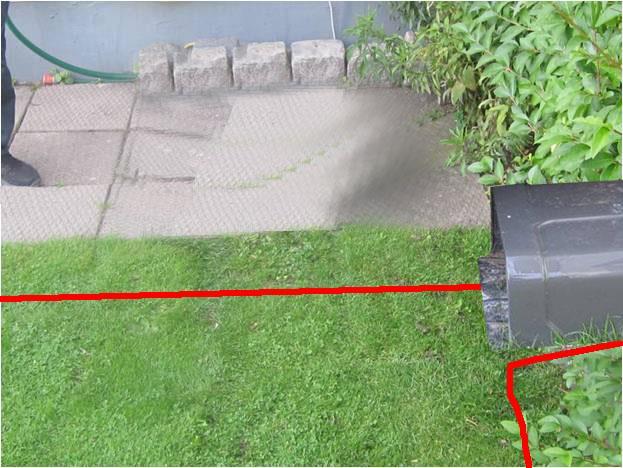

A gyep és a járda közötti

különbség >4 cm (2'')

A szabályos alakú objektum nem határolandó le

TELEPÍTÉSI LÉPÉSEK - A VEZETÉK FELSZERELÉSE

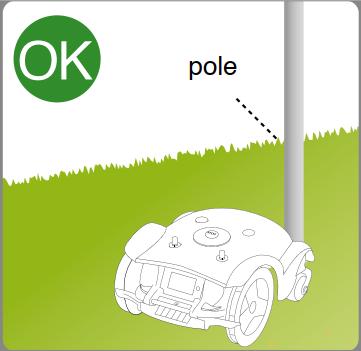

Még ha a fűnyíró működéséhez nem is szükséges, a munkaterületen belüli kemény akadályokat is el kell határolni a dróttal.

Így a robotfűnyíró működése

sokkal csendesebb lesz, és a kopás is jelentősen csökken.

Az ütközésnek ellenálló akadályok a nagy fák, magas járdaszegélyek, hintaoszlopok, homokozók, falak, sűrű bokrok stb.

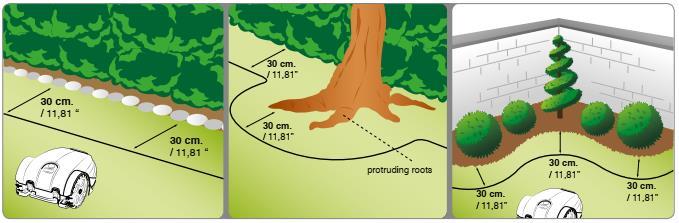

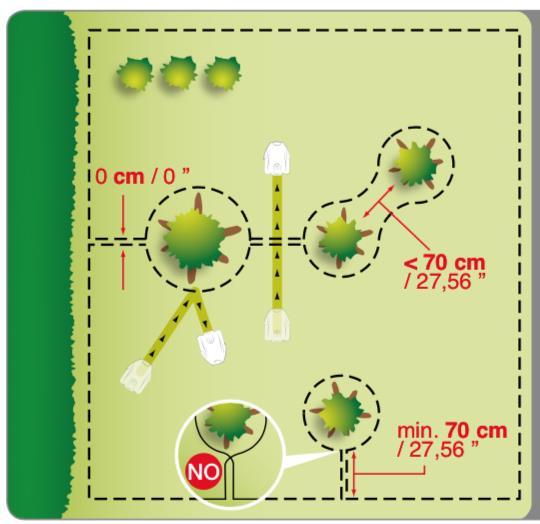

MILYEN ESETEKBEN KÉNYSZERÜLSZ AKADÁLYT ELHATÁROLNI ?

1. Két vagy több akadály 70 cm-nél közelebb (figyelem: hármas növekedés)

2. 70 cm-nél közelebbi akadályok a vezetékhez

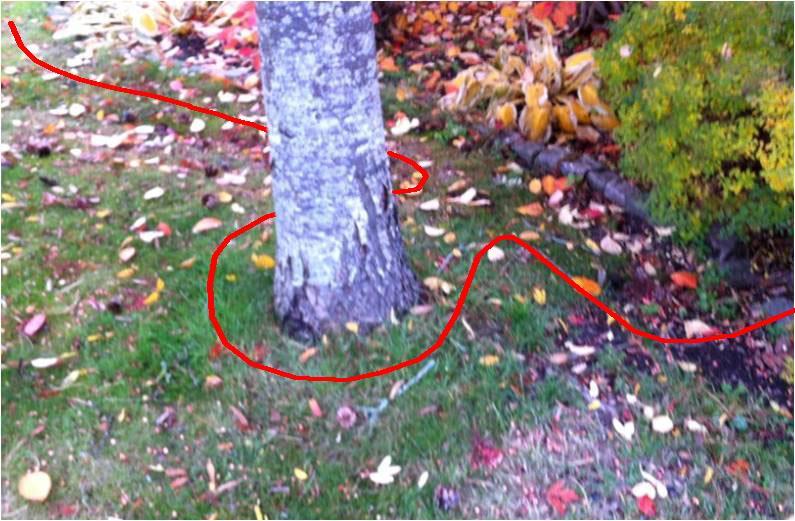

3. A fák körüli kiálló gyökerek

4. Puha akadályok (kis fák)

5. Szabályos felülettel nem rendelkező akadályok, ahol a robot elakadhat (pad, trambulin stb...).

MIKOR KOCKÁZATOS EGY AKADÁLY LEHATÁROLÁSA ?

1. Ha a perem széléhez közel vannak akadályok, mert ez megnehezíti a telepítést.

2. Ha sok akadály van, ami megnöveli a kerületi drót hosszát.

3. Ha sok akadály található ugyanazon a területen, és a robot ezáltal a gyep nagy részét nem tudja kezelni

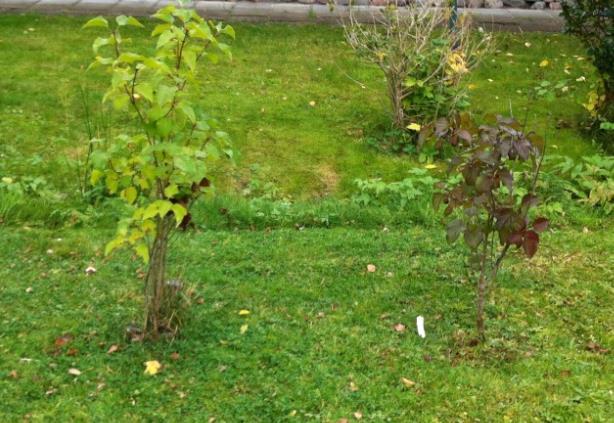

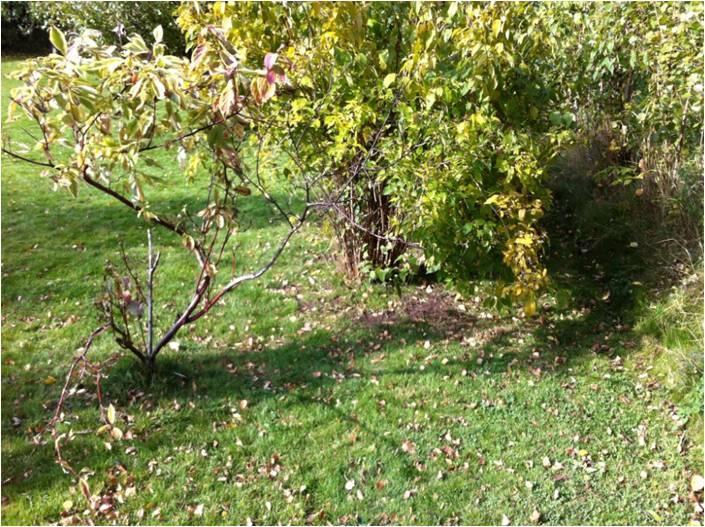

A kis fa nem nyújt ellenállást a robot ütközése ellen.

TELEPÍTÉS - AKADÁLYOK ELHATÁROLÁSA

HIBA

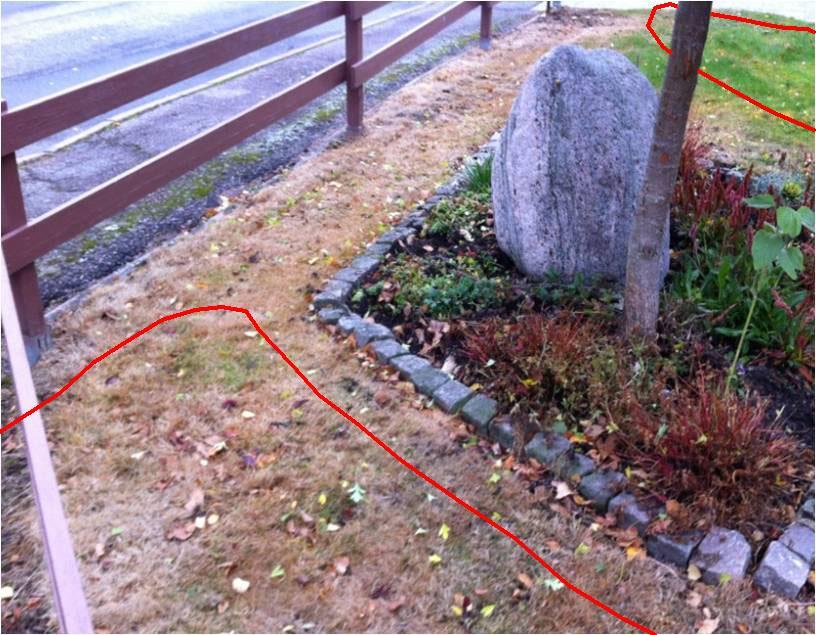

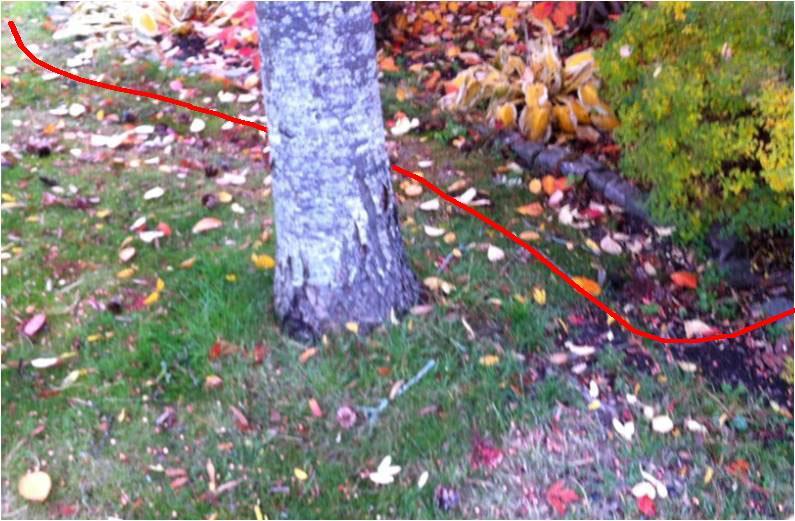

A fa és a gyepszegély közötti távolság <70 cm.

A virágágyás és a gyepszegély közötti távolság <70 cm.

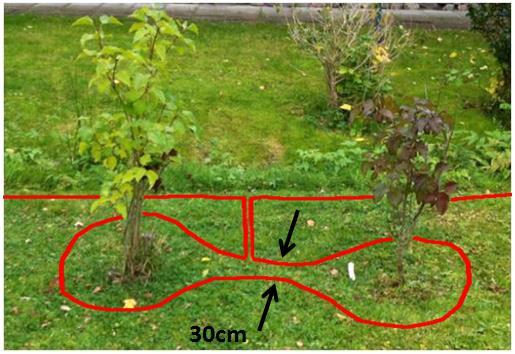

TELEPÍTÉS - AKADÁLYOK ELHATÁROLÁSA

HIBA

A fák közötti távolság <70 cm (2 ft)

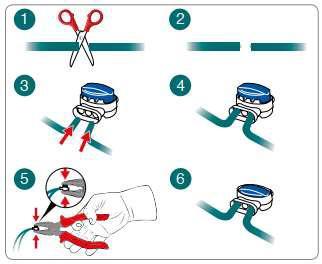

TELEPÍTÉS – HATÁROLÓ VEZETÉK TOLDÁSA

Billenő

mikrokapcsolók

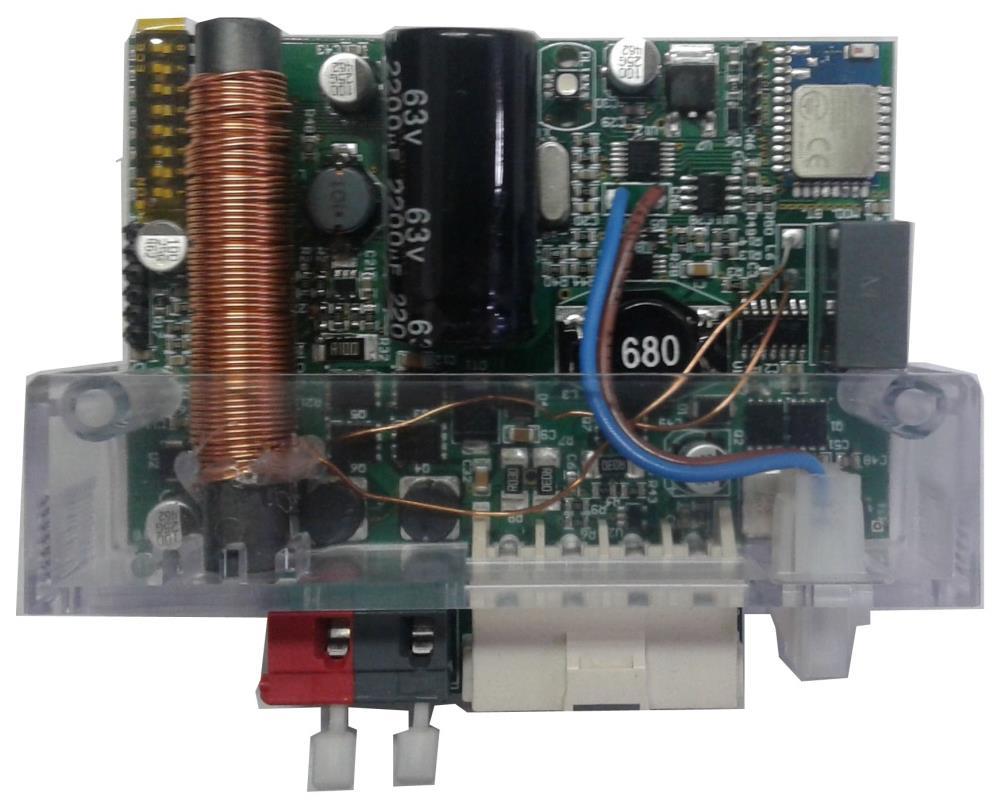

TELEPÍTÉSI LÉPÉSEK - TRANSMITTER BEÁLLÍTÁSA

BILLENŐ MIKRO

Airmarker

bluetooth

Átviteli

C1

C2

C3

C4

C5

C6

C7

C8

Airmarker tekercs

Tápcsatlakozók

Kerületi

vezetékcsatlakozók

Címke nem elérhető az adókon elfelejtette a beállítást? Kérjük, olvassa el a "TX-C1 adó konfigurálása" című dokumentumot.

Billenő

mikrokapcsolók

TELEPÍTÉSI LÉPÉSEK - TRANSMITTER BEÁLLÍTÁSA

LED VILLOGÓ MAGYARÁZAT

Airmarker

bluetooth

Amint a LED ZÖLD színnel villog, az adó jelet ad a kerületi vezetéken keresztül. A LED öt alkalommal villog, majd szünetet tart.

Ha a LED folyamatosan KÉK színű, akkor a robot tölti az akkumulátort/akkumulátorokat.

Airmarker

tekercs

Kerületi

vezetékcsatlakozók

Tápcsatlakozók

Ha a LED folyamatosan pirosan világít, az azt jelenti, hogy a robot kerületi vezetéke megszakadt, és a jel nem továbbítható. Lehetséges, hogy a bekapcsolási fázisban a LED néhány másodpercig PIROSAN villog, ebben az esetben az adó a jel továbbításához szükséges teljesítményt méri.

Ha a LED fehéren villog, az azt jelenti, hogy az adó

visszaállítást végez, ennek akkor kell megtörténnie, ha az adót bekapcsolja.

Billenő-

mikro kapcsolók

TELEPÍTÉSI LÉPÉSEK - TRANSMITTER BEÁLLÍTÁSA

INDUKTÍV TÁPEGYSÉG LED VILLOGÓ MAGYARÁZAT

Airmarker

bluetooth

Az induktív egységben a jelátvitelt jelző szabványos LED

mellett egy másik LED is található, amely a következő

viselkedést mutatja:

A LED pirosan villog, ha a robot töltődik.

A LED KÉK színnel villog, ha a robot nem töltődik, és

az induktív egység megfelelően működik.

Airmarker

tekercs

Kerületi

Tápcsatlakozók

vezetékcsatlakozók

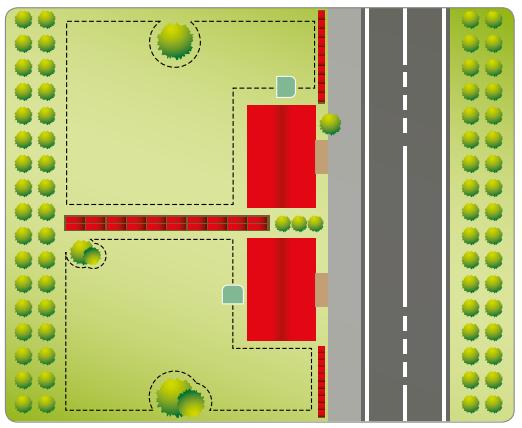

TELEPÍTÉSI LÉPÉSEK – EGYMÁSHOZ KÖZELI TELEPÍTÉSEK

TELEPÍTÉSI LÉPÉSEK – EGYMÁSHOZ KÖZELI TELEPÍTÉSEK

ID ROBOT A ROBOT B KERÜLETI TÁVOLSÁG

CSATORNA

1 TX-C1 TX-C1 60 cm (1 láb) Két különböző csatorna (például

C1 és C2)

FIGYELEM: ugyanaz a csatorna használható, ha a telepítési távolság nagyobb, mint 50 m)

2 TX-C1 TX-S2 60 cm (1 láb) Nincs korlátozás

3 TX-C1 Szinusz os 90 cm (11'')

Nincs korlátozás

MEGJEGYZÉS

A távolság akár 30 cm-re is csökkenthető, de mielőtt elhagyná a telepítési oldalt, minden telepítésnél kötelező értékelni a robot megfelelő működését.

Használja az A csatornát a szinuszos robotban, mert ez jobb a teljesítmény szempontjából. A TX-C1 jel teljesítményének növelése interferencia esetén

4 TX-S2 TX-S2 60 cm (1 láb) Két különböző csatorna (például

A és B)

5 TX-S2 Szinua oidális 90 cm (11'')

Nincs korlátozás

Használja az A csatornát a szinuszos robotban, mert ez jobb a teljesítmény szempontjából. Állítsa be a TX-S2 átviteli frekvenciáját 7 kHz-re.

A fenti táblázatban szereplő

kötelező előírásokon túlmenően

javasolt a két töltőállomást olyan területekre telepíteni, amelyek

messze vannak attól a helytől, ahol a két kerület határdrótja a legközelebb van.

B

Minimum 5 m távolság

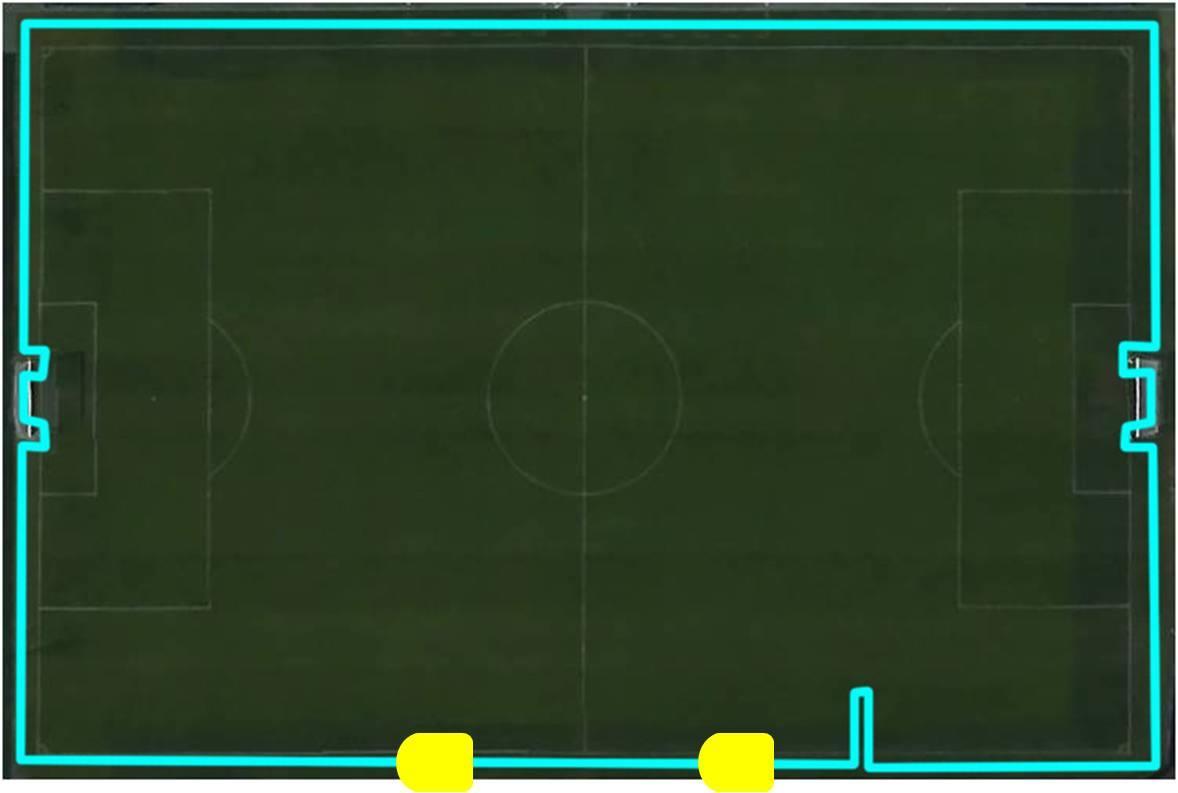

TELEPÍTÉSI LÉPÉSEK - TÖBB ROBOT TELEPÍTÉSE

FIGYELEM

Ez a megoldás abban az esetben használható, ha nincs 1-nél több munkaterület, mert nem lehet megfelelően beállítani a kiindulási pontokat.

Visszahívás vezetékre

Töltőállomás 2

Aktív adó

A robot használhatja az Air Marker jelzést

Az Infinity esetében nincs szükség a vezeték visszahívásra.

Töltőállomás 1

A határhuzal nincs csatlakoztatva a jeladóhoz Az airmarker jelzése nem áll rendelkezésre.
