WIPER ajánlat, telepítés oktatás 3.

ROBOT MENÜ

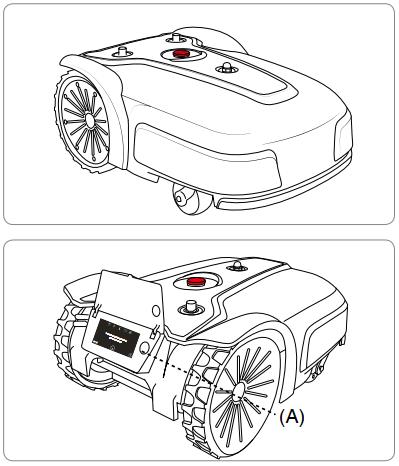

ROBOT BEÁLLÍTÁSA - VEZÉRLŐPANEL

ÉRINTŐKÉPERNYŐS KIJELZŐVEL ELLÁTOTT MODELLEK

STOP GOMB

Nyomja meg a robot

biztonságos

leállításához*

* Az ilyen vezérlés helyzete a robot mechanikai alakjától függ.

Be / Ki gomb (A)

Robot kijelző

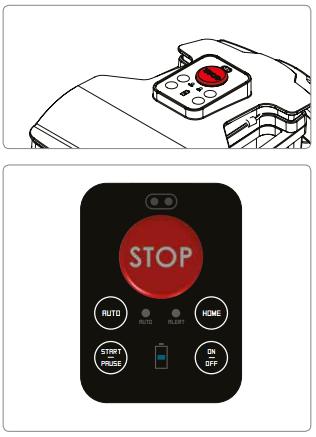

ROBOT BEÁLLÍTÁSA - VEZÉRLŐPANEL

ÉRINTŐKÉPERNYŐS KIJELZŐVEL NEM RENDELKEZŐ MODELLEK

Stop gomb

Nyomja meg a robot

biztonságos

leállításához

* Az ilyen vezérlés helyzete a robot

mechanikai alakjától

függ.

Robot billentyűzet

AUTO: lehetővé teszi az AUTO

üzemmód letiltását. Ha ki van kapcsolva, a robot csak a START/PAUSE

gomb megnyomásával fog működni.

Befejezi a munkát, ha az akkumulátor

lemerül, vagy ha elérte a maximális napi

vagy ciklusidőt, vagy ha esőt észlel (ha az esőérzékelő be van kapcsolva).

GPS állapot

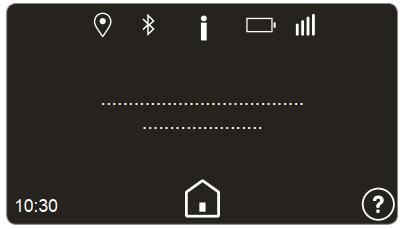

ÉRINTŐKÉPERNYŐS KIJELZŐVEL ELLÁTOTT MODELLEK

Bluetooth állapot

Robot info

(sorozat, munkaidő stb...)

GSM jel

Robot állapotok

(Működés, töltés, szegélyezés, nincs jel, hiba stb...)

Az akkumulátor szintje

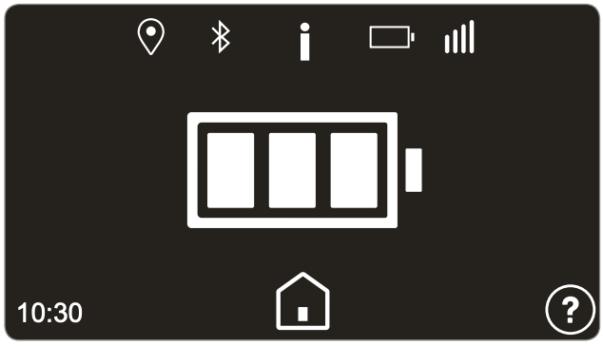

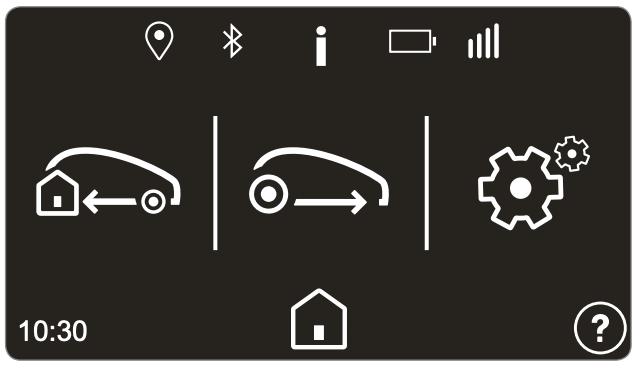

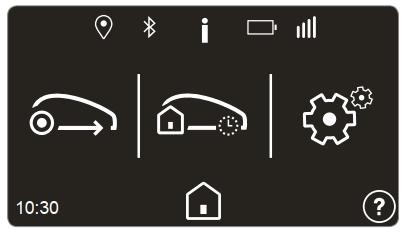

ÉRINTŐKÉPERNYŐS KIJELZŐVEL ELLÁTOTT MODELLEK - ALAPFUNKCIÓ

Munkavégzés

MUNKA / TÖLTÉSI ÁLLAPOT

A robot a felhasználói menüben beállított paraméterek szerint működik.

A robot a dokkolóállomáson belül van, vagy külső töltőkábelhez csatlakoztatva, kikapcsolt állapotban. A robot csak az akkumulátort tölti

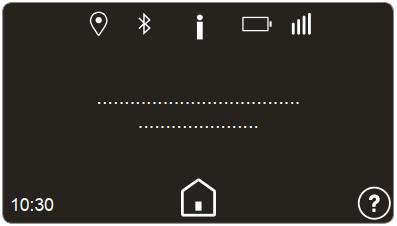

A kijelző elrendezése a robot állapota alapján változik. A felhasználónak meg kell nyomnia egy indítógombot, hogy kilépjen ebből az állapotból.

• 1 perc elteltével a kijelző kikapcsol, az információk újbóli megjelenítéséhez meg kell nyomnia a kijelzőt.

• 5 perc elteltével a robot kikapcsol, ha a dokkolóállomáson kívül a kijelzőn a felhasználói menü jelenik meg, vagy a robot állapota hibás.

Robot állapotok (Működés, töltés, határvágás, nincs jel, hiba stb...)

ROBOT BEÁLLÍTÁSA - KIJELZŐ

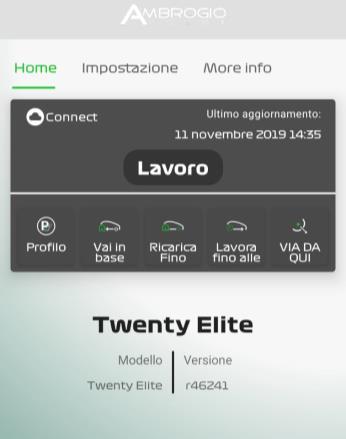

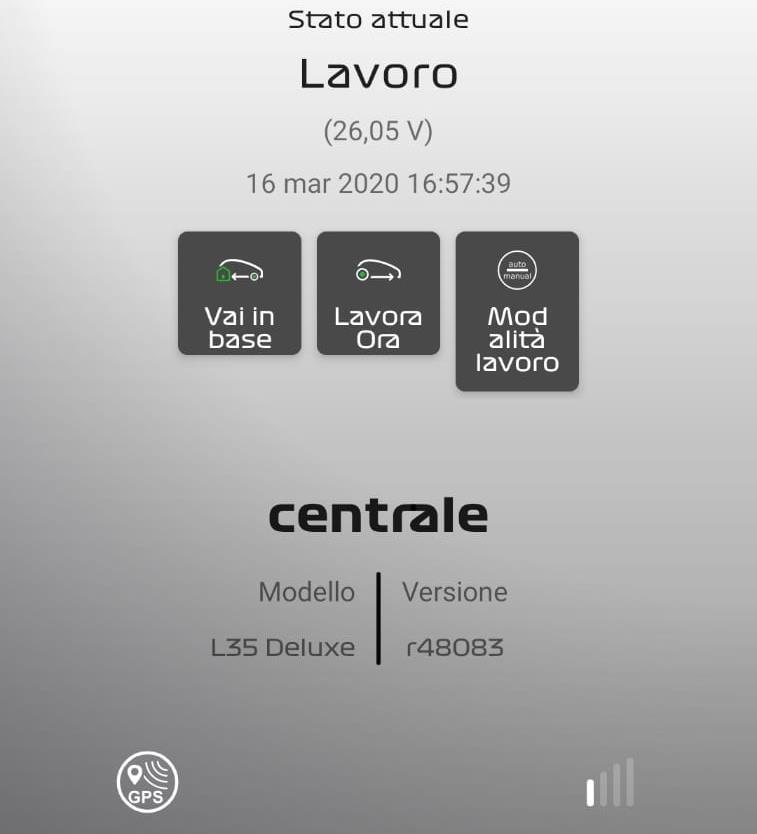

MEGJELENÍTÉS A TÁVOLI ALKALMAZÁSON

Dátum és idő

Az akkumulátor szintje

Robot parancsok

Ügyfél neve, robotmodell és firmware verzió

GPS állapot

AM4000: Elérhető a BLUETOOTH kapcsolaton keresztül

GSM jel

GPS ÉS GSM IKONOK MAGYARÁZATA - KIJELZŐ ÉS ALKALMAZÁS

Állam Leírás

Nincs jelen A GPS modul nem kommunikál az alaplappal

Kereszt A connect nem tud állandó kapcsolatot létesíteni a műholdakkal. Az

alaplap és a GPS-modul közötti kommunikáció megfelelően létrejött.

Szürke A GPS-pozíció hibája túl nagy

ON (mint a képen) A GPS-pozíció megfelelő érzékelése

Nincs jelen A GSM-modul nem kommunikál az alaplappal

Szürke A GSM-jel nincs jelen. Az alaplap és a GSM-modul közötti

kommunikáció megfelelően létrejött.

ON fix (mint a képen) A GSM-jel jelen van. A sávok a jel teljesítményét mutatják

ON villogó A connect modul a felhőhöz csatlakozik az adatok megosztásához.

ROBOT BEÁLLÍTÁSA - KIJELZŐ

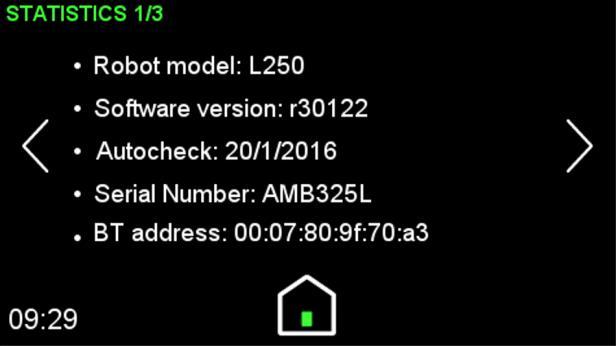

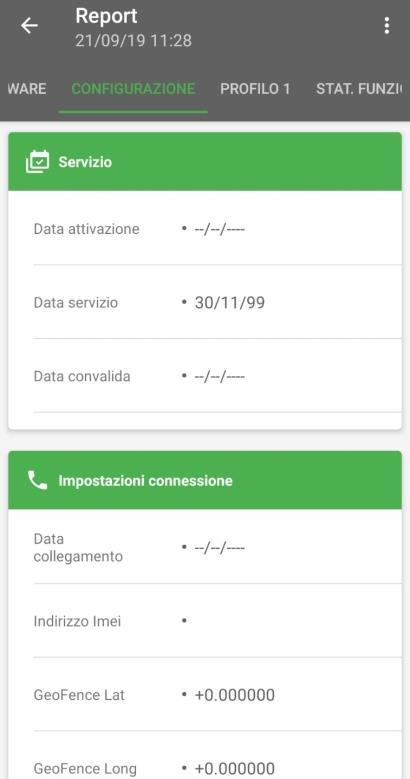

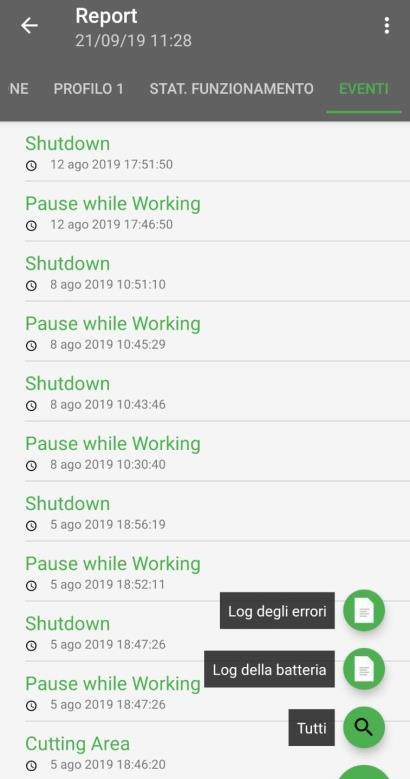

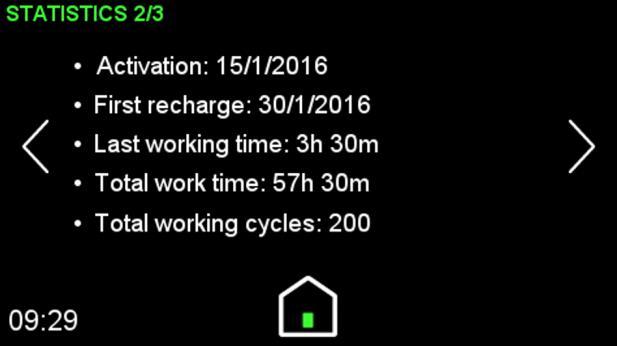

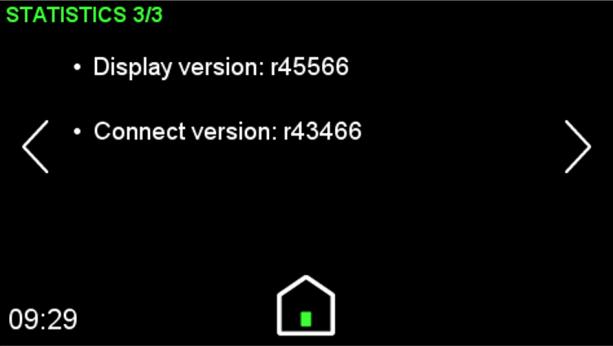

INFORMÁCIÓS MENÜ

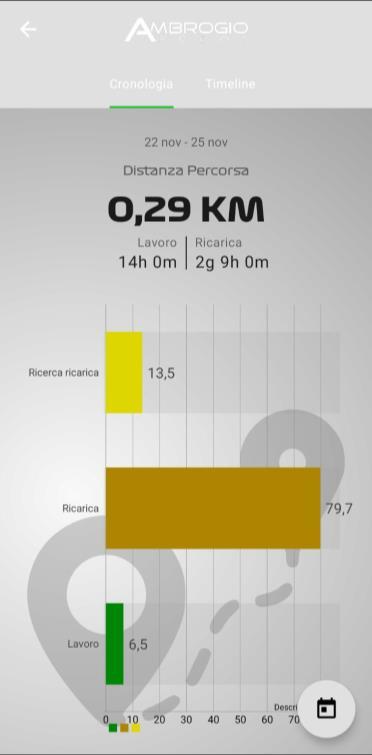

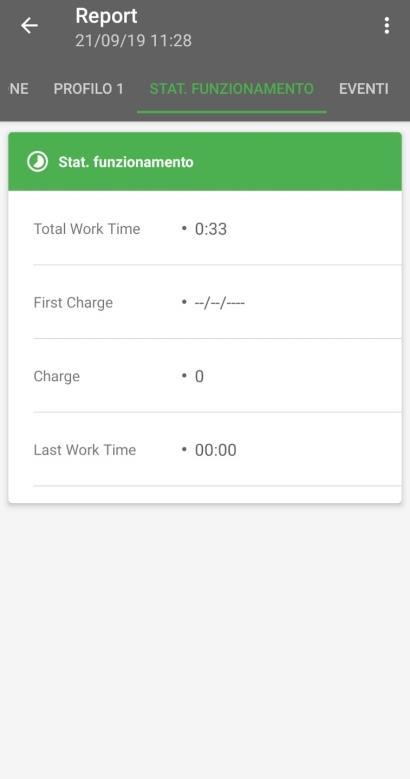

A robot adatai Robot működési statisztikák A roboteszközök

szoftverinformációja

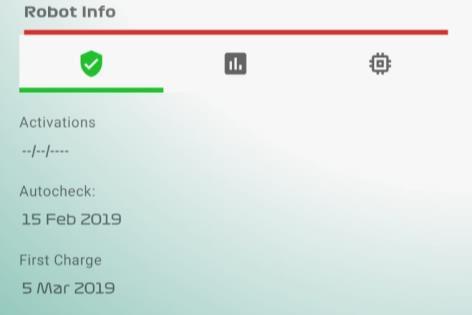

AM4000: Az információk a távoli alkalmazásban is elérhetők a bluetooth kapcsolaton keresztül.

ROBOT BEÁLLÍTÁSA - FELHASZNÁLÓI MENÜ*

* FIGYELEM A következő diák a robot kijelzőjén megjelenő parancsok jelentését ismertetik.

Ugyanez a parancs a Remote alkalmazással is elküldhető a robotnak, például a kijelző nélküli robotoknál.

Részletes információkért olvassa el a robot felhasználói kézikönyvét.

A jelentés gyors bevitele a robot online súgójában is elérhető.

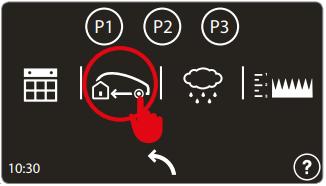

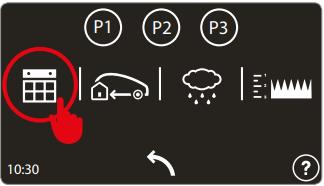

ROBOT BEÁLLÍTÁSA - FELHASZNÁLÓI MENÜ

DOKKOLÓÁLLOMÁS A KERTBEN

Kezdj el dolgozni

Keresés dokkolóállomás

A munka megkezdése egy bizonyos időpontig és dátumig

Töltés egy bizonyos időpontig és időpontig

Általános beállítás

Dokkolóállomás keresése és tartózkodás egy adott időpontig

Kezdj el dolgozni

Zárt terület

Munka egy bizonyos időpontig és dátumig

Távozzon egy adott területről egy napon belül

Kezdje spirállal

ROBOT BEÁLLÍTÁSA - FELHASZNÁLÓI MENÜ

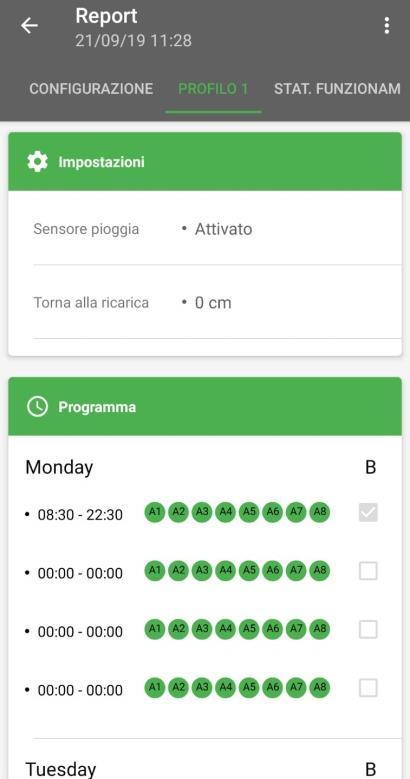

ROBOTPROGRAMOZÁS

1. Minden napra 4 különböző munkaidőt állíthat be

2. Két ciklus nem fedheti egymást

3. Minden ciklushoz legalább egy területet be kell állítani.

4. Legalább egy ciklust be kell állítani

5. A beállításokat különböző napokon másolhatja

ROBOTPROGRAMOZÁS

1. Kövesse a kézikönyv utasításait a munkaidő beállításához a nyírandó terület méretének megfelelően.

2. Növelje a munkaidőt a fű maximális növekedési időszakában.

3. Kerülje a robot indítását az öntözési ciklus vége felé.

4. Engedélyezze a megfelelő töltési időket, ha a munkaidőt felosztjuk.

5. Vegye figyelembe a szegélyvágáshoz szükséges időt (ha aktív).

6. Vegye figyelembe a terület eléréséhez szükséges időt.

AM4000

Lehetőség arra, hogy a robotot egy adott területen való munkavégzésre kényszerítsék, különösen kis területek esetén.

ROBOT BEÁLLÍTÁSA - FELHASZNÁLÓI MENÜ

ROBOTPROGRAMOZÁS

ROBOT BEÁLLÍTÁSA - FELHASZNÁLÓI MENÜ

1. A dokkolóállomás keresési módszerének beállítása

2. 0 cm a vezetéken van

3. Ha 0 cm-nél nagyobb távolságot állít be, a robot minden alkalommal, amikor a dokkolóállomást keresi, változtatja a pozícióját (nem lépi túl a beállított távolságot).

ROBOT BEÁLLÍTÁSA - FELHASZNÁLÓI MENÜ

ROBOTPROGRAMOZÁS

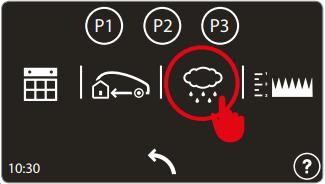

ESŐÉRZÉKELŐ

1. ON: a robot képes érzékelni az esőt. Az eső észlelése után a robot belép a dokkolóállomásra. A robot csak 1 órával az utolsó esőérzékelés után fog újra működni (még a dokkolóállomáson belül is).

2. OFF: a robot nem érzékeli az esőt

3. DELAY: az esőérzékelő be van kapcsolva. Beállíthat egy másik időt, hogy a robot az utolsó esőérzékelés után újra elkezdjen dolgozni. (több mint 1 óra)

ROBOT BEÁLLÍTÁSA - FELHASZNÁLÓI MENÜ

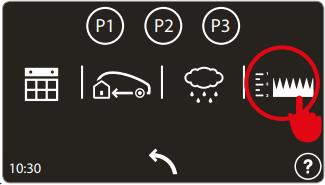

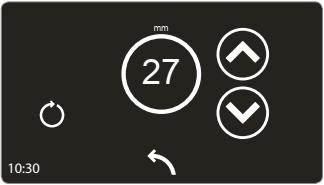

ROBOTPROGRAMOZÁS VÁGÁSI MAGASSÁG BEÁLLÍTÁSA

A következő modellekben kapható:

• TREKKER S

• TREKKER XL S

• YARD (ellenőrizze a modell specifikációját)

• CLIMBER

Lehetővé teszi a robot vágási magasságának beállítását.

A reset gombot akkor kell használni, ha a robotban kicserélte az alaplapot vagy a pengemotort.

ROBOT BEÁLLÍTÁSA - FELHASZNÁLÓI MENÜ

PROFIL

1. Lehetőség van különböző munkaórák beállítására a következők alapján:

a) Maximális fűnövekedés: hosszabb munkaidő a forró

órák alatt

b) szárazabb/melegebb évszak: csökkentett munkaidő

és a hűvös órákra való összpontosítás

c) Gyakori esőzés: csökkentett munkaidő a forró órák

alatt

d) Szabad munkaidő (szabad kert)

e) Az öntözési idők változásai

2. A dokkoló állomásra való visszatérés változása

3. Ha lehetséges, változtassa meg a vágási magasságot

ROBOT BEÁLLÍTÁSA - FELHASZNÁLÓI MENÜ

KERTI BEÁLLÍTÁS

MUNKATERÜLETEK

A modelltől függően 4-8 különböző területet állíthat be (lásd a műszaki részleteket). Minden egyes munkaterülethez beállítható:

1. Méret: a terület mérete. A robot kiszámítja az egyes területekre fordítandó idő százalékos arányát az összes terület teljes mérete alapján.

2. Távolság: a dokkolóállomástól a kiindulópont eléréséhez szükséges távolság, a területet átszelve.

3. Távolság a dróttól: a távolság a kerületi drótól, amelyet a robot folyamatosan elér a munkaterületre (a beállítások megegyeznek a dokkolóállomás keresési beállításaival).

4. Irány: az óramutató járásával megegyező vagy ellentétes irányban, a munkaterületen belüli kiindulási pont eléréséhez szükséges

legrövidebb út függvényében.

5. ECO MODE: a munkaterületen belül töltött idő csökkentésére szolgál. A robot az időt a pengemotor erőkifejtése alapján számítja ki.

FIGYELEM: ne használja széles felületeken.

KERTI BEÁLLÍTÁS

TANÁCSOK

1. Mivel a robot az idő százalékos arányát a teljes méretre számítja, a terület valós méreténél nagyobb méretet is beállíthat.

2. Javasoljuk, hogy a különböző területekhez ugyanazt a dimenziót adja meg, amennyiben az egyes területek valós mérete közel azonos.

3. Ha több területről van szó, jobb, ha a robot választja ki, hol akar több időt tölteni.

4. Nagy felületen történő telepítés esetén javasoljuk, hogy a lefedettség javítása érdekében a területen belül különböző kiindulási pontokat határozzon meg.

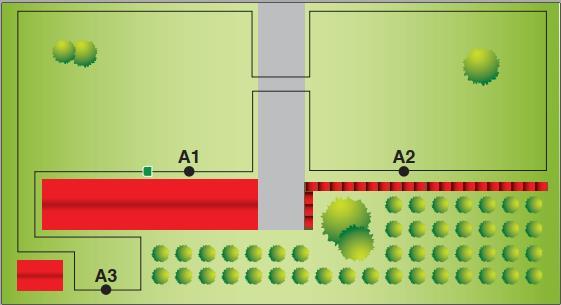

PÉLDA

1 - ÜTEMEZÉS BEÁLLÍTÁSA

A területek mérete:

• A1 = 2000

• A2 = 2000

• A3 = 300

A területek mérete:

• A1 + A2 + A3 = 2000

• A4 = 300

• A5 = 500

ROBOT = L250 ELITE S+

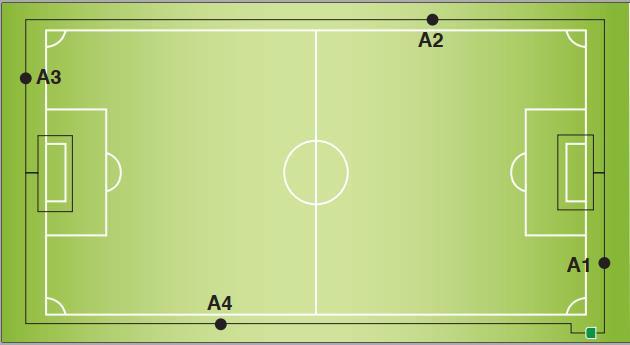

Ebben a vizsgált esetben javasoljuk, hogy legalább 4 különböző kiindulási

pontot állítson be a dokkolóállomáshoz

képest különböző pozíciókban. Mivel a dokkolóállomás a határoló dróton kívül

helyezkedik el, az összes kiindulási

pontnak 0 m-nél nagyobb távolságot kell tartania. Az egyes kiindulási pontok területe

például azonos lesz: A1, A2, A3, A4 = 10000 négyzetméter

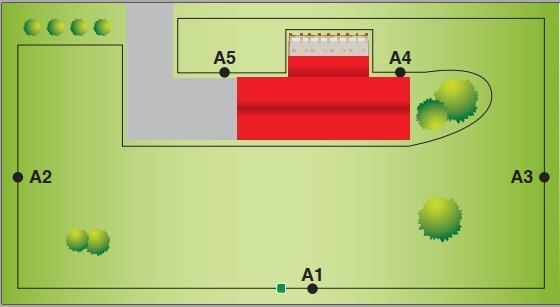

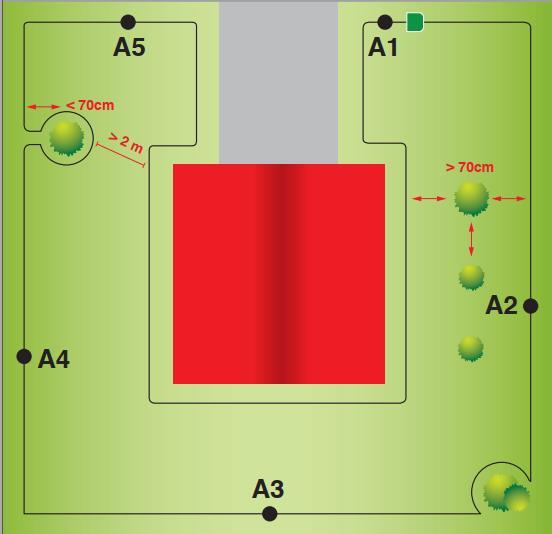

TERÜLETBEÁLLÍTÁS - 4. PÉLDA

Mivel a kert alakja és az akadályok elhelyezkedése miatt nagyon kicsi a valószínűsége annak, hogy a telepítés minden zónáját automatikusan felfedezze, javasoljuk, hogy különböző kiindulási pontokat állítson be, hogy a robot a teljes felületet felfedezhesse.

A kiindulási pontok minimális száma 5. Az egyes kiindulási pontok területe nem lehet mindegyiknél ugyanaz. Például így

nézhet ki:

A2 , A3 , A4 = 1500 négyzetméter

A1 = 250 négyzetméter

A5 = 250 négyzetméter

ROBOT BEÁLLÍTÁSA - FELHASZNÁLÓI MENÜ

ÁLTALÁNOS BEÁLLÍTÁSOK

Ebben a szakaszban a robotfűnyíró általános beállításait állíthatja be: dátum, idő , nyelv. A legfontosabb részek a következők:

1. Dokkolóállomás beállításai:

a) Docking shift: lehetővé teszi a robot dokkolóállomáson belüli beállítását a robot bal vagy jobb oldalra történő áthelyezésével. A funkció akkor működik, ha a robot érzékeli a dokkolóállomásból a levegőjelzőt.

b) Bluetooth-érzékenység: lehetővé teszi, hogy beállítsa azt a pozíciót, ahol a robot érzékeli az AirMarkert a dokkolóállomásról.

2. GSM: az IoT-rendszerhez csatlakoztatott ügyfelek listája

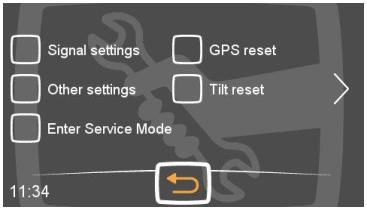

ROBOT BEÁLLÍTÁSA - SZERVIZMENÜ

ROBOT BEÁLLÍTÁSA - SZERVIZMENÜ

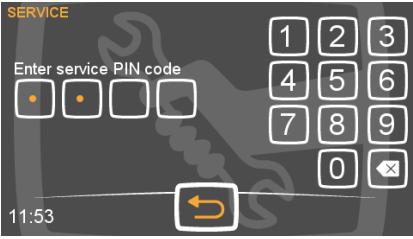

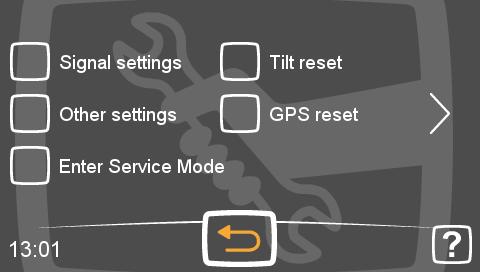

SZERVIZ MENÜ

nyomja meg az "i" gombot néhány másodpercig

ROBOT BEÁLLÍTÁSA - SZERVIZMENÜ

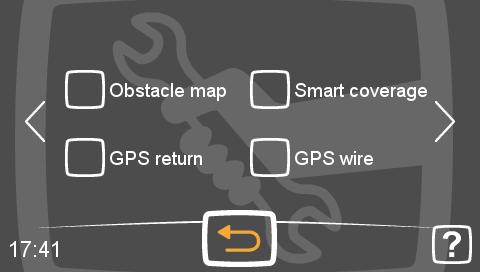

LAYOUT

Oldalváltás

ROBOT BEÁLLÍTÁSA - SZERVIZMENÜ

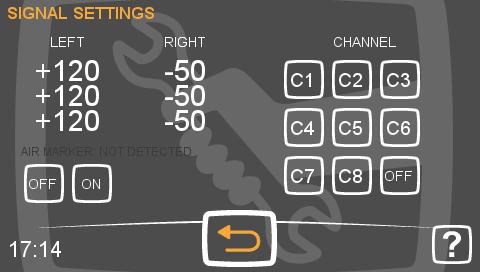

SZIGNÁL BEÁLLÍTÁS

B

A - a jel teljesítménye. + a kerten belül; - a kerten kívül. A tekercsek száma modellenként eltérő.

B - csatorna beállítása. FIGYELEM: fontos használni a jelproblémák hibaelhárításakor és az egymást követő telepítések során.

C – Air marker felismerése és beállítása.

ROBOT BEÁLLÍTÁSA - SZERVIZMENÜ

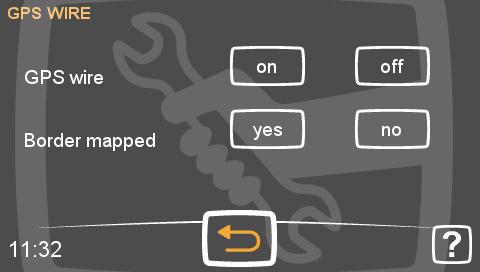

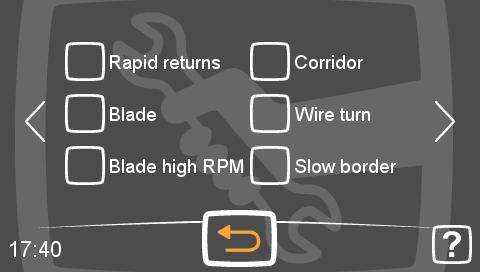

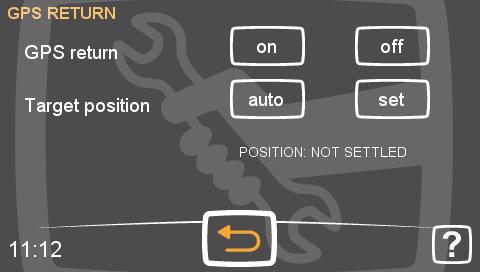

EGYÉB BEÁLLÍTÁSOK

Lehetővé teszi a robot rejtett beállításainak

megváltoztatását, a speciális helyzetekhez való igazítását

vagy a robot hibáinak megoldását.

A részletekért tekintse meg az "AM4000 - Szervizmenü és speciális beállítások" című dokumentumot.

MAX FOLLOW WIRE: ez a legfontosabb funkció a telepítés szempontjából. Lehetővé teszi annak a távolságnak a beállítását, amelyet a robotnak a vezetékre történő visszahívás azonosítása után a vezetéken kell megtennie.

ROBOT BEÁLLÍTÁSA - SZERVIZMENÜ

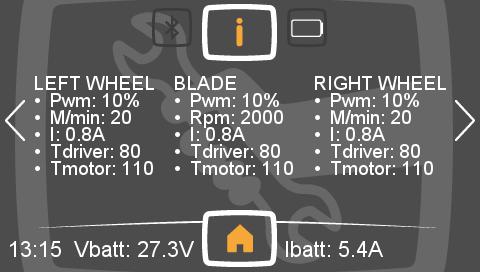

SZOLGÁLTATÁSI MÓD

Lehetővé teszi a robotra vonatkozó teljes körű adatok ellenőrzését:

• Motorinformációk

• Az akkumulátor feszültsége

• A robot állapotán alapuló kisütési

áram / újratöltési áram

• Jelérzékelés

A funkció mindaddig engedélyezve marad, amíg a robotot ki nem kapcsolja, vagy magát a funkciót nem tiltja le a szolgáltatás menüből.

ROBOT BEÁLLÍTÁSA - SZERVIZMENÜ

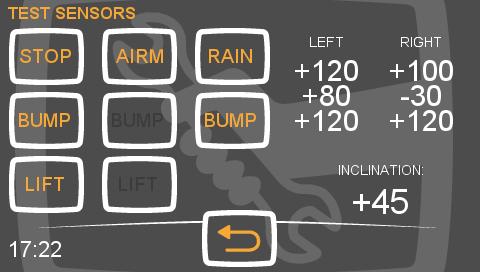

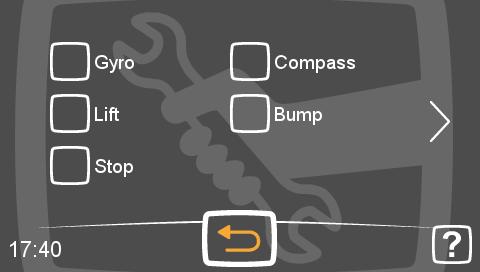

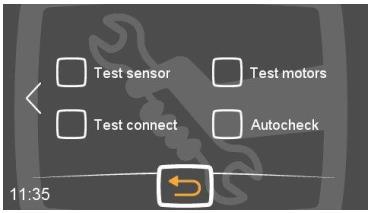

TESZT-ÉRZÉKELŐ

Lehetővé teszi, hogy ellenőrizze a robotban lévő egyes eszközök megfelelő működését:

A. Stop gomb

B. Airmarker észlelés

C. Esőérzékelő

D. Bump: az érzékelők száma és helyzete modellről modellre változik. Ügyeljen az alaplapi csatlakozásra

E. Emelőérzékelő

F. Jelérzékelés

G. Dőlésszög: ennek visszaállításához a robotot sík felületre kell helyezni, és a szervizmenüben meg kell nyomni a Tilt Reset gombot.

ROBOT BEÁLLÍTÁSA - SZERVIZMENÜ

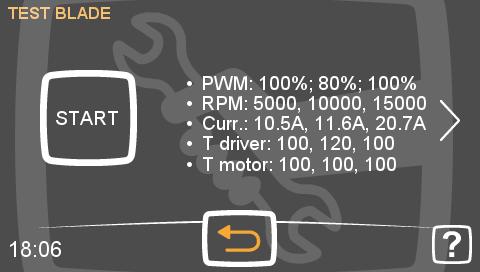

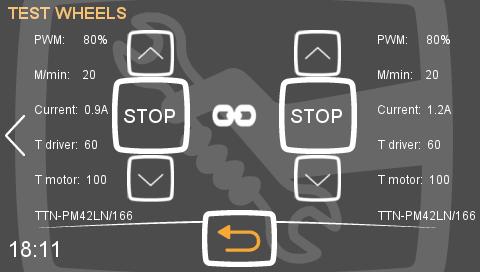

TEST MOTOR

Penge teszt : lehetővé teszi a penge motor

megfelelő működésének ellenőrzését. A "Start" gomb megnyomása után a robot alapértelmezett

sebességgel futtatja a motort.

Motor teszt : lehetővé teszi a kerékmotor

megfelelő működésének ellenőrzését. A "fel" nyíl

(A) megnyomása után a motor előrefelé mozog, a "le" nyíl (B) megnyomásával a robot hátrafelé mozog. Egyszerre csak egy motort tud működtetni a C megnyomásával. Fontos: ellenőrizze a D gombot, hogy megértse, melyik a motor típusa

(D).

FIGYELEM: a teszt során, ha az egyik motorral probléma van, a robot megmutatja a hiba típusát.

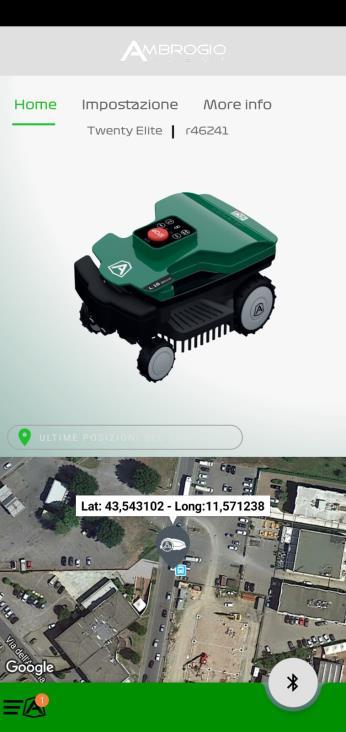

MY WIPER APP ALKALMAZÁS

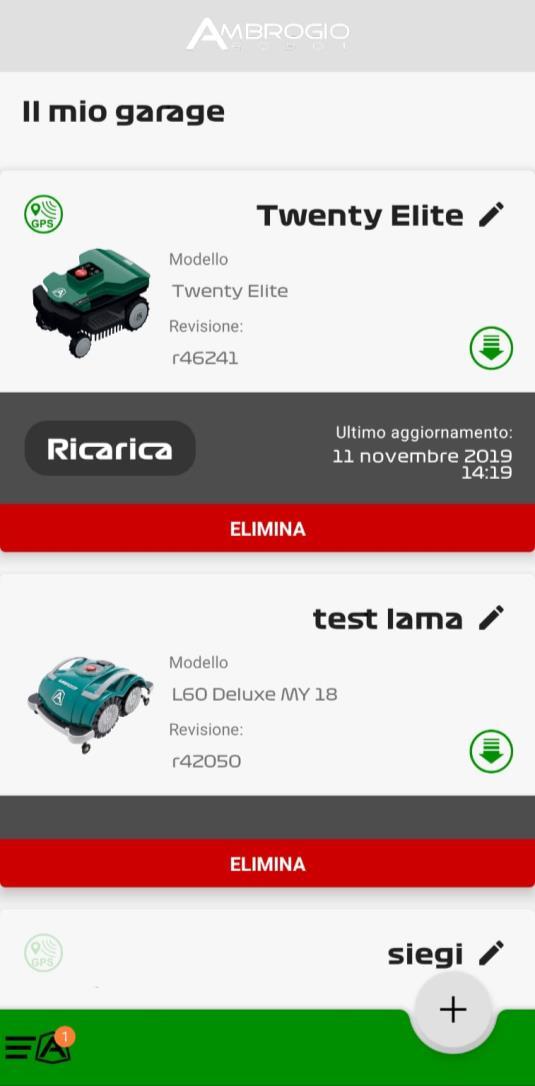

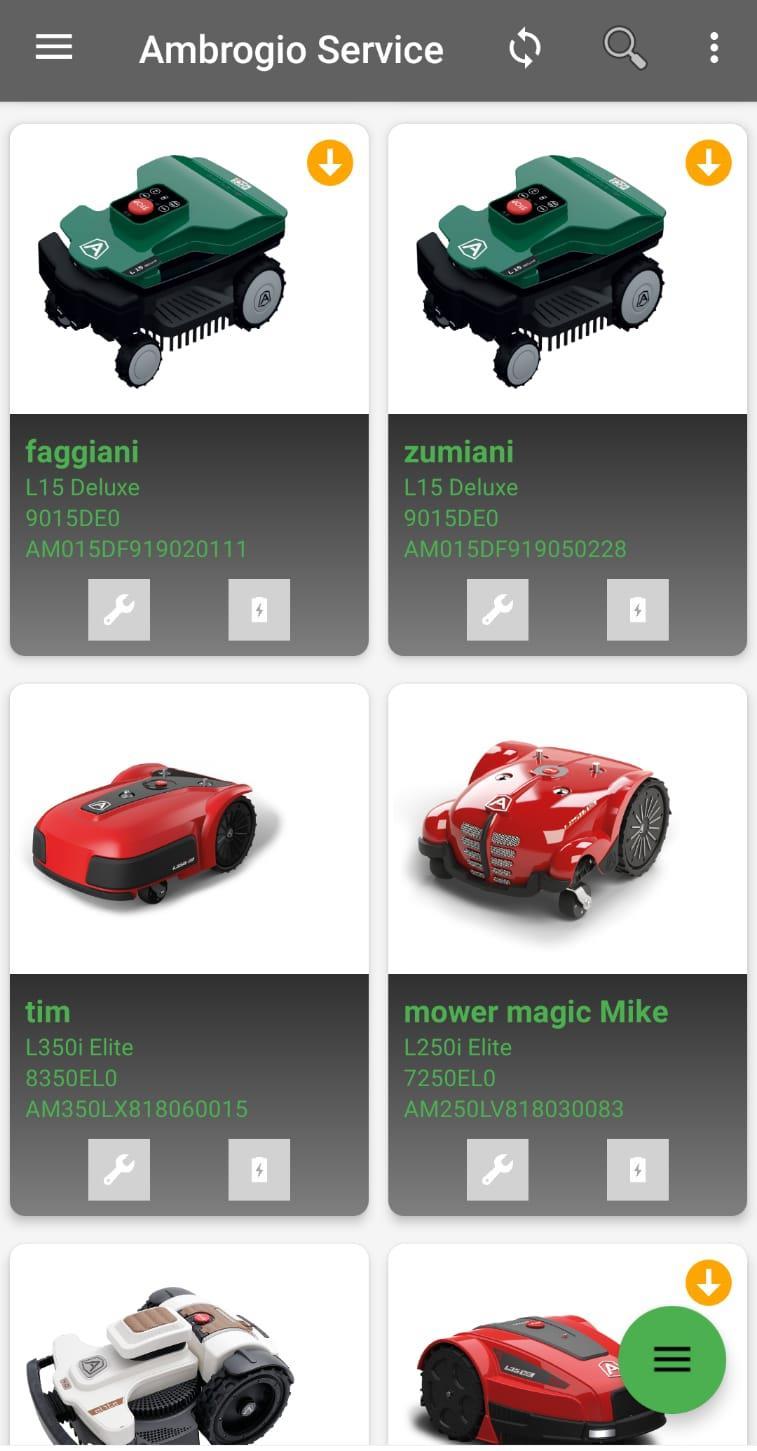

GARÁZS SZEKCIÓ

1. Az összes csatlakoztatott robot listája (nincs korlátozás a hozzáadott robotok számában)

4. A robot állapotának felügyelete (konfigurált modul csatlakoztatása)

7.

2. A robot törlésének lehetősége

3. Új robotok hozzáadása az alkalmazáshoz

5. Új szoftverfrissítések keresése

6. A robot nevének módosítása

Lépjen be a robot szekcióba

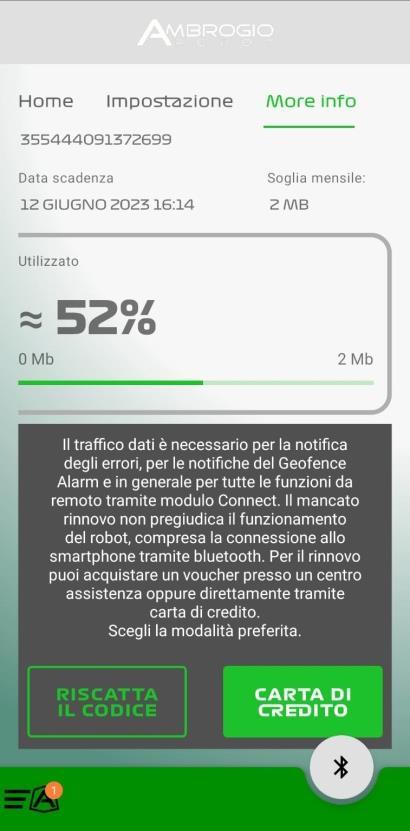

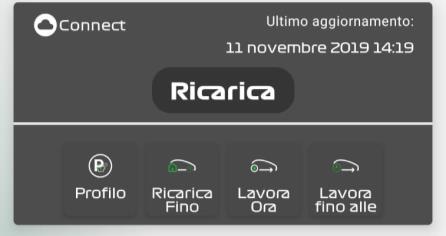

IOT JÖVEDELMI JÖVŐK

A következő funkció használatához el kell végeznie a connect konfigurációt. A folyamat automatikusan elindul, amikor először párosítja a robotot és a connect modult (amelyet a gyártási fázisban kell a roboton megjeleníteni).

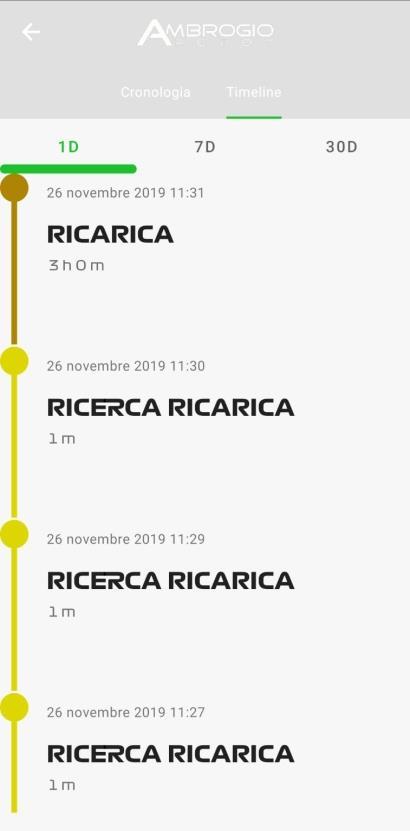

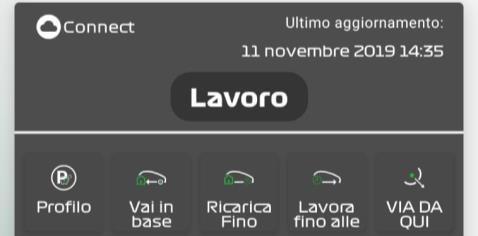

Figyelheti a robot állapotát és távvezérelheti azt. A parancsok a robot állapota alapján változnak

PROFIL: váltás az előre beállított profilok között

CHARGE UNTIL: feltöltés egy bizonyos időpontig. A robot megkeresi a dokkolóállomást, miközben "dolgozik".

WORK NOW: a robot az ütemezés beállításait követve kezdi meg a munkát. Eső vagy alacsony

akkumulátor töltöttség esetén, vagy ha az ütemezésen kívül dolgozik, a robot megpróbál belépni a dokkolóállomásra.

WORK UNTIL: a robot egy adott területen egy adott időn belül (a napon belül) elkezd dolgozni. Abban az esetben, ha a robot fut, akkor a dokkolóállomást keresi, hogy megtalálja a területet.

GO AWAY: a robot egy meghatározott, az alkalmazásból választható területre korlátozott ideig (egy

napon belül) nem lép be.

AZ ALKALMAZÁS NEM MUTATJA

A ROBOT HELYZETÉT

LEHETSÉGES PROBLÉMÁK

A lehetséges okot a GPS észlelésénél kell kezelni.

helyzetének a roboton történő

A ROBOT ÁLLAPOTA NEM FRISSÜL

A lehetséges ok a robot által a GSMhálózat

A ROBOT NEM FOGAD PARANCSOKAT

észlelésénél vagy az okostelefon hiányzó hálózatánál keresendő.

ELVESZTETTEM A KAPCSOLATOT TULAJDONSÁGOK A csatlakozási funkciók le vannak tiltva az alkalmazásban, vagy az ügyfél

nem tartozik hozzá a connect ügyféllistájához.

BLUETOOTH-KAPCSOLAT

A BLUETOOTH KAPCSOLATNAK KÖSZÖNHETŐEN:

1. Figyelje és vezérelje a robotot az alkalmazásból, ugyanúgy, ahogyan a robot kijelzőjével is interakcióba lép. A kijelzővel nem rendelkező robotoknál a hibás működés okát akkor értheti meg, ha az ALERT led villog.

2. Konfigurálja a connect modult (a folyamat automatikusan elindul a robottal való első párosításkor).

3. A felhasználói menü beállításainak módosítása.

4. Vezesse a robotot

5. A robot szoftverének frissítése

6. A geofence funkció beállítása

Módosítsa a kör méretét.

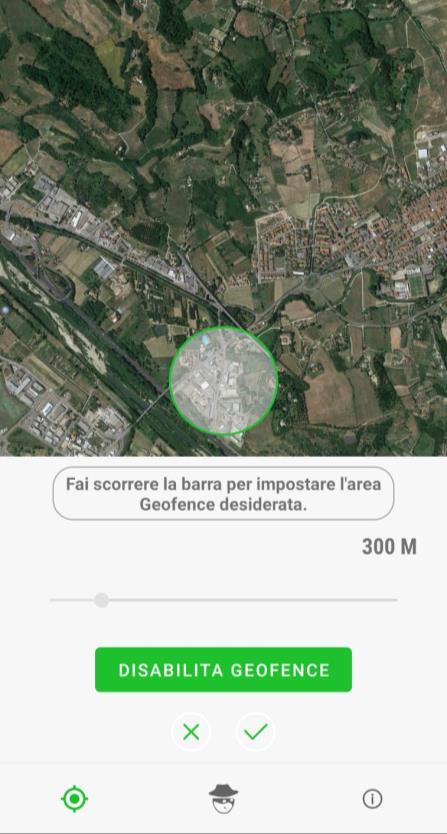

GEOFENCE

A középső az okostelefon pozíciója (győződjön meg róla, hogy a GPS funkció engedélyezve van).

Állítsa be a földrajzi kerítést.

FIGYELEM: Ha már be van állítva, az alkalmazás erről egy üzenetben értesít.

Tiltsa le a Geofence funkciót.

Ha a robotot ellopták, ellenőrizheti az elmúlt hónapban közzétett pozíciókat.

FIGYELEM: ha a geofence engedélyezve van, a robot csak a PIN-kód megadásával kapcsolható ki. A kijelző

nélküli robotban az ALERT led villogni kezd, amíg a PIN-kódot nem adják meg a Remote alkalmazáson keresztül.

EGYÉB FUNKCIÓK

1. Jelentkezzen be a Gmail, Facebook vagy e-mail segítségével az adatok szinkronizálásához.

2. A connect modul adatcsomagjának megújítása (az első 2 év a telepítéstől számítva ingyenes). A megújítás történhet utalvánnyal vagy közvetlen bankkártyás fizetéssel.

3. Olvassa el az összes termék használati útmutatóját

4. Az Amico eszközök párosítása és kezelése

5. Csatlakozás a hangalapú asszisztensekhez (Alexa, Siri és Google Assistant)

6. A csatlakoztatott ügyfelek listája (legfeljebb 5 eszköz csatlakoztatható ugyanahhoz a robothoz)

7. Távoli jelentés az IoT-tevékenységekről

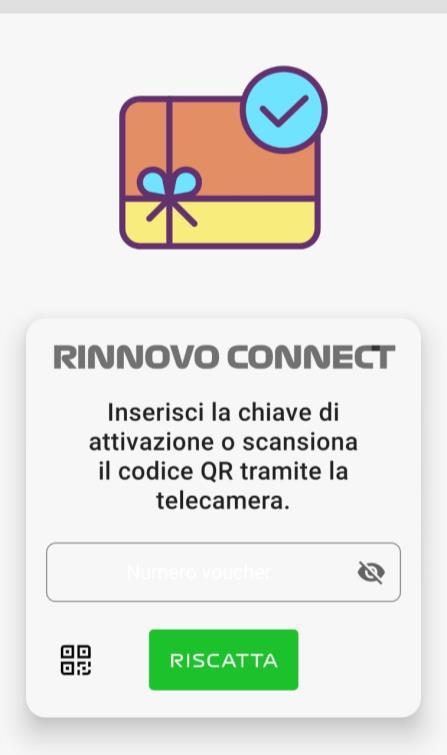

Az ügyfél beírja a kereskedőtől vásárolt utalványt.

ADATCSOMAG MEGÚJÍTÁSA

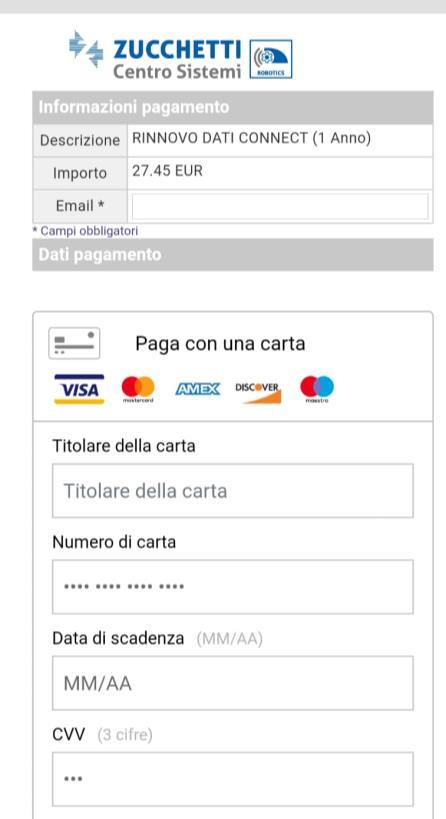

Az ügyfél közvetlen kifizetést teljesít a ZCS részére

TÁVIRÁNYÍTÓ ALKALMAZÁS

TÁVOLI JELENTÉS

Az operatív információk számlálói

egy adott dátumtartományon

belül

A robot által közzétett változások

állapota a közzététel dátumára és

időpontjára vonatkozó

információkkal együtt

Grafikonok a robot által közzétett

állapotok százalékos arányáról

NEM TUDOK CSATLAKOZNI A

ROBOT BLUETOOTH-ÁHOZ

TIPIKUS PROBLÉMÁK

A ROBOT MUTATJA AZ INDÍTÓ LOGÓT

A robot ki- és bekapcsolása

Indítsa újra a bluetooth

kártyát az okostelefonban

Próbálja meg újra elvégezni a robot frissítését

Ellenőrizze az alaplap és a kijelző közötti kapcsolatot.

A BILLENTYŰZETEN VILLOG A

RIASZTÁSI LED

Csatlakoztassa a robotot a Remote App alkalmazáshoz, és ellenőrizze az esetleges hibákat.

SZERVIZ APP

1. Bejelentkezés az adatok szinkronizálásához az okostelefonon és a laptopon lévő alkalmazás között (Cassiopea felhasználó és jelszó)

2. Hozzáférés a Cassiopea dokumentumrészlegéhez, ahol a robotokra vonatkozó összes szerviz- és marketingdokumentumot megtalálja.

3. Robotok felhasználói kézikönyveinek elolvasása

4. Vásároljon utalványokat az IoT-kapcsolatra vonatkozó szerződés megújításához

5. A robot szoftverének frissítése

6. Robotjelentés letöltése

7. A Szerviz menü beállításainak beállítása (csak AM4000 alaplappal felszerelt modellek)

8. Végezze el a tesztet a robot érzékelőin (csak az AM4000 alaplappal felszerelt modellek).

9. SD-tartalom letöltése (csak AM4000 alaplappal felszerelt modell)

10.Amico eszközinformációk letöltése (csak AM4000 alaplappal felszerelt modell)

11.Speciális funkció: alaplap visszaállítása, robot jelszó visszaállítása, előzetes programozás.

12.Regisztrálja a téli szervizt 6 év garanciára (csak 4.0 és 4.36 modellek)

13.Adatok importálása a régi alaplapról az új alaplapra (csak AM4000 alaplappal felszerelt modell)

Az alkalmazás funkcióinak magyarázata elérhető a Cassiopea dokumentumrészlegében, keresse a "Service App" címkét.

Navigáljon az alkalmazás

szekcióban

GARÁZS SZEKCIÓ

A garázsban lévő robot keresése (sorozatszám, egyéni név, robotmodell)

Szinkronizálás gomb

Robot szoftverfrissítés elérhető

Szerviz dátum riasztás

Robot és ügyfél-információk

Akkumulátor feltöltési riasztás

Új robot párosítás

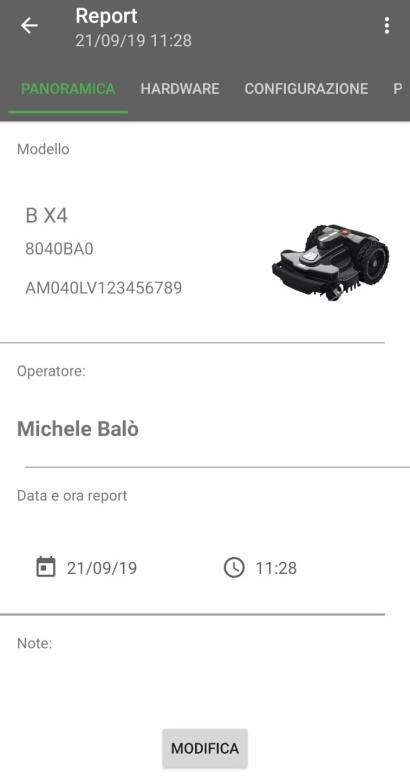

Áttekintés a a robot adatok

A robot

működési adatainak ellenőrzése

LOG-ok listája: akkumulátor- és

hibanaplók.

-A robot minden funkciója

naplózza a dátumot és az időt

-Minden hiba naplója dátummal

és időponttal

FONTOS: ez a funkció fontos a robot állapotának és

működésének megismeréséhez.
