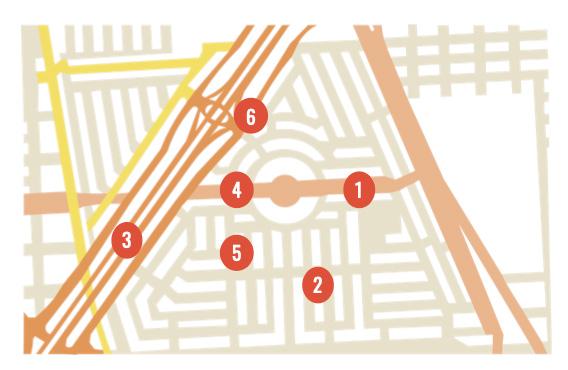

ZONA DE ESTUDIO

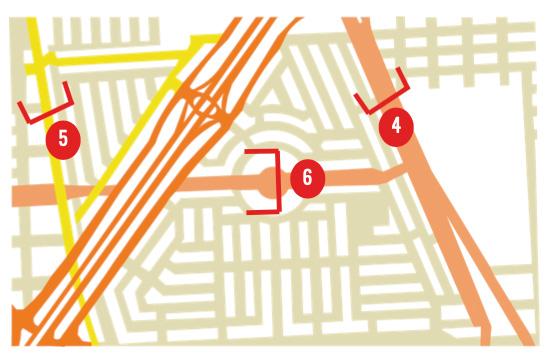

RETÍCULA DE TRANSICIÓN
TRAZO RECTANGULAR
RETÍCULA TRIANGULAR
RETÍCULA ORIGINAL ANTIGUA
TERRENOS DE GRANDES DIMENSIONES PARA ÁREA INDUSTRIAL
TRAZO DE MEDIACIÓN
TRAZO EN DESARROLLO
ZONA DE ESTUDIO
AVENIDA METROPOLITANA
CALLES PRINCIPALES
CALLES SECUNDARIAS
CALLES TERCIARIAS
ZONA DE ESTUDIO PAISAJE NATURAL PAISAJE CONSTRUIDO RÍOS
ZONA DE ESTUDIO HABITACIONAL COMERCIO MIXTO INDUSTRIA ÁREAS VERDES

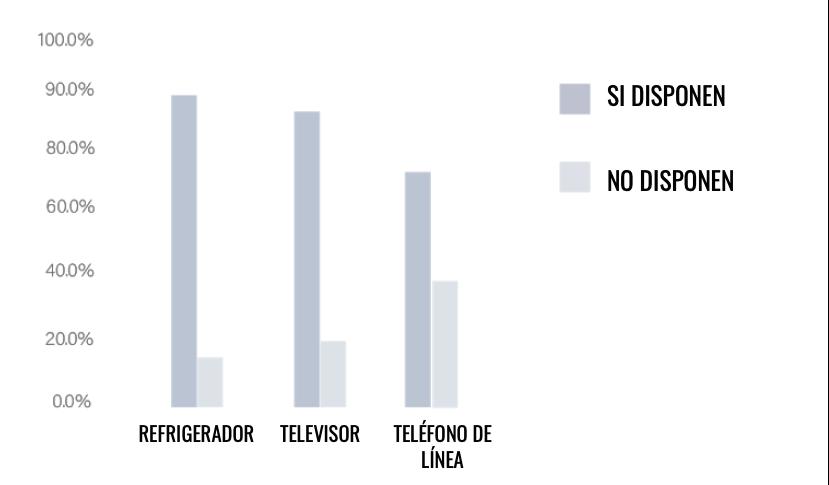

SERVICIO
- 50 PERSONAS
- 100 PERSONAS
- 150 PERSONAS
- 200 PERSONAS

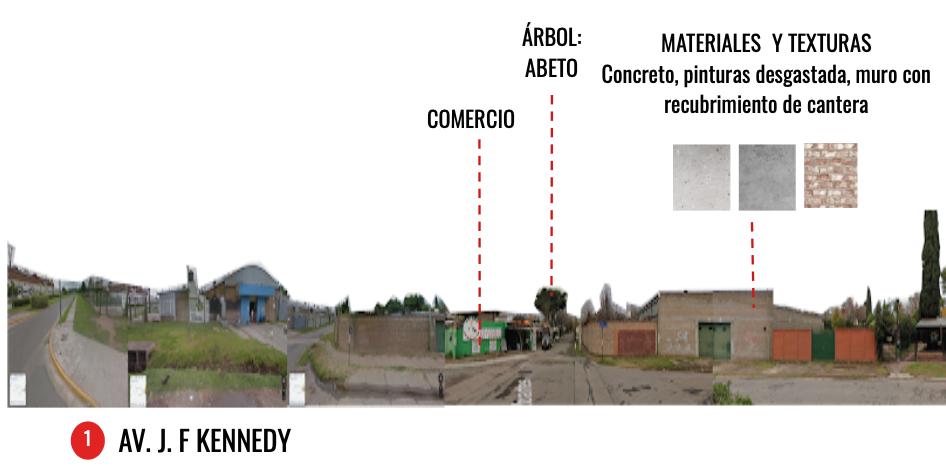

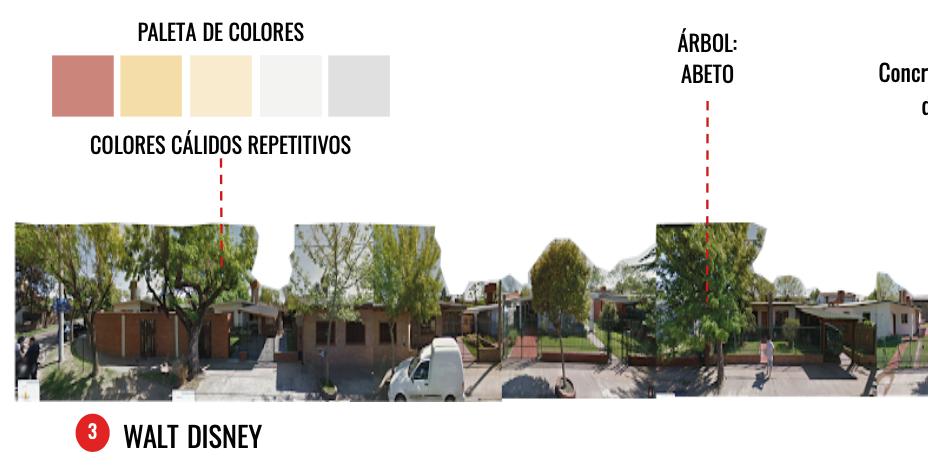

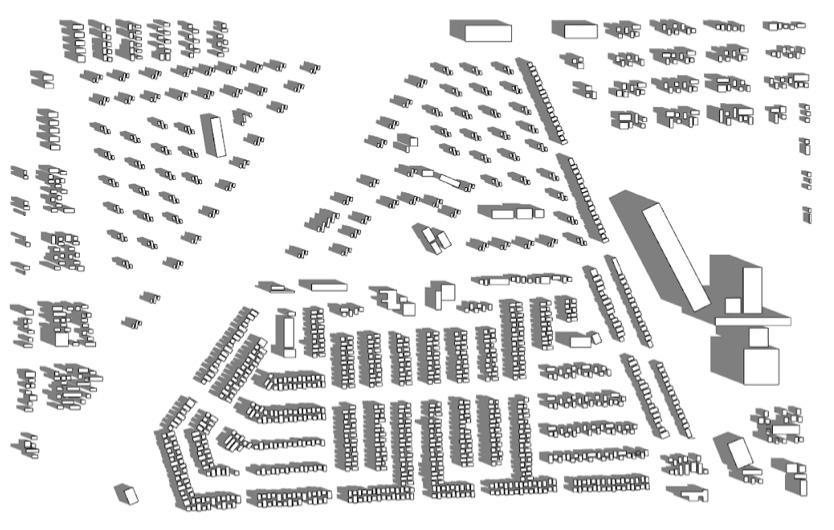

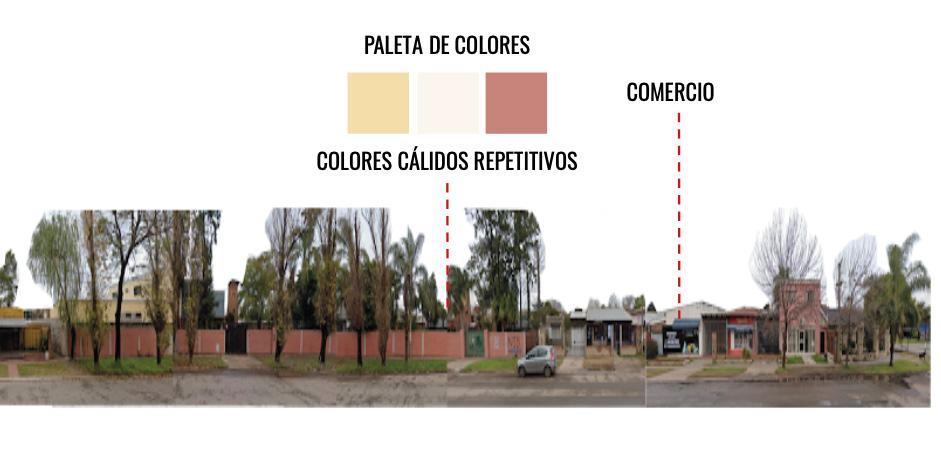

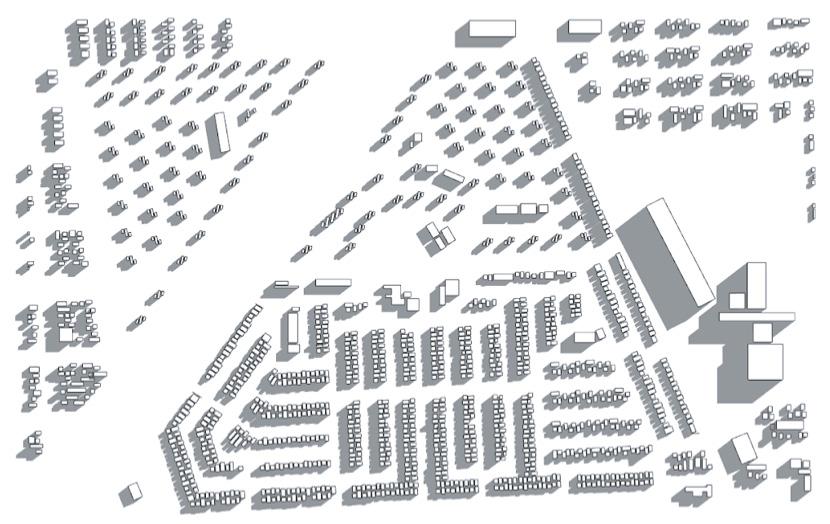

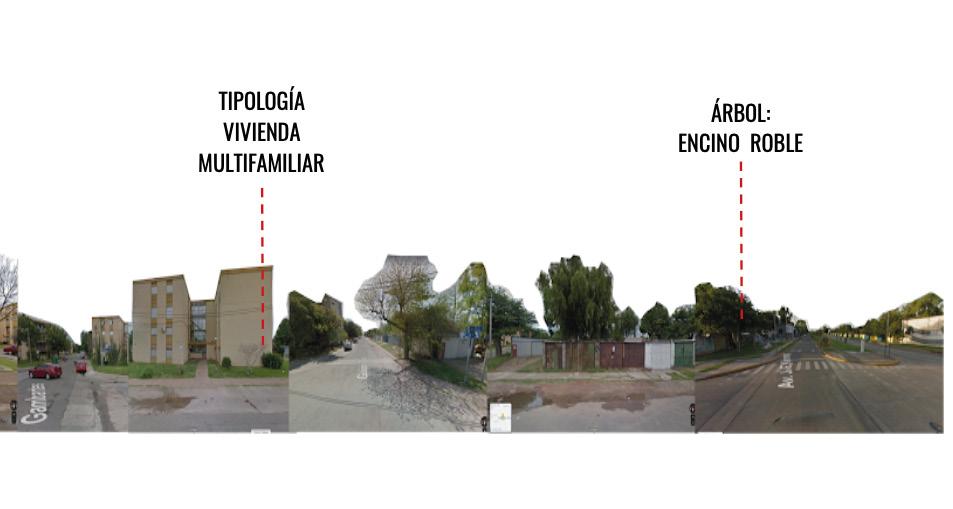

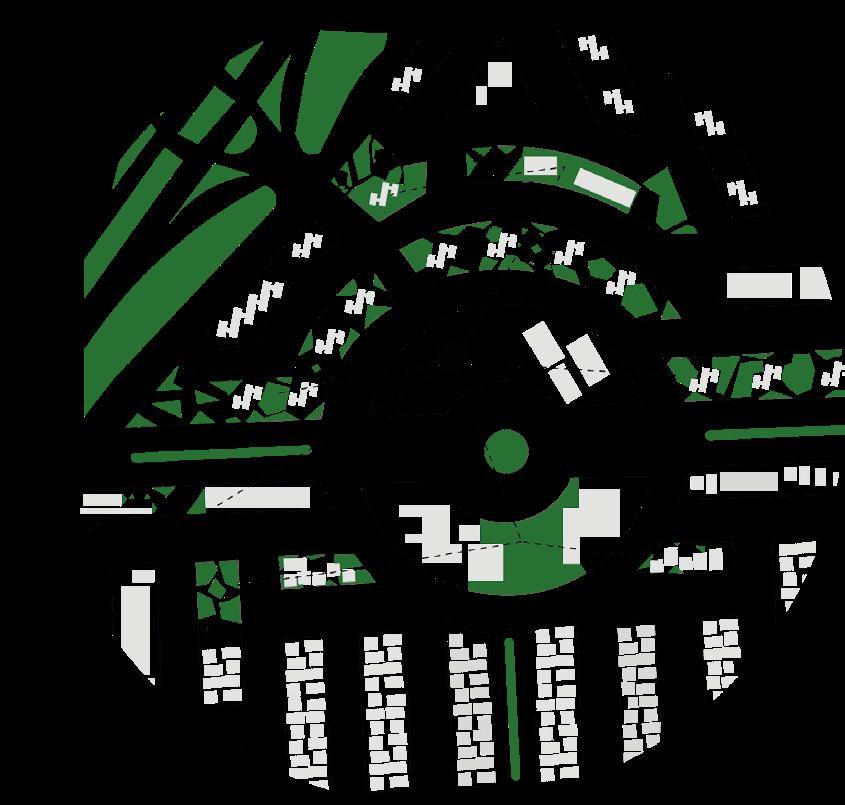

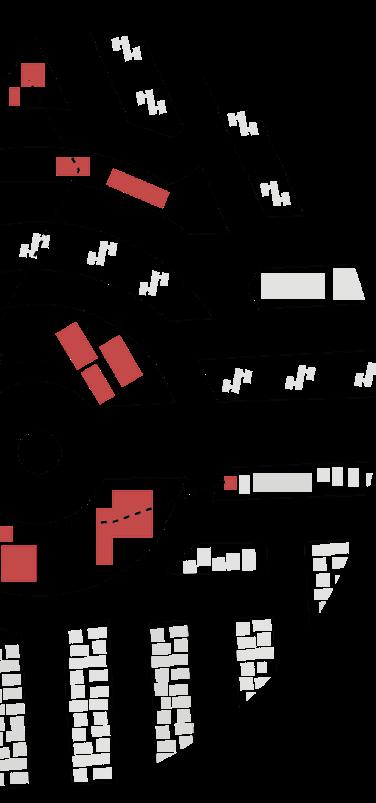

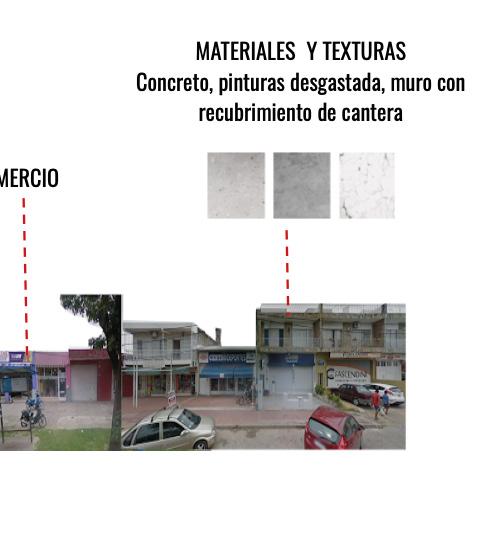

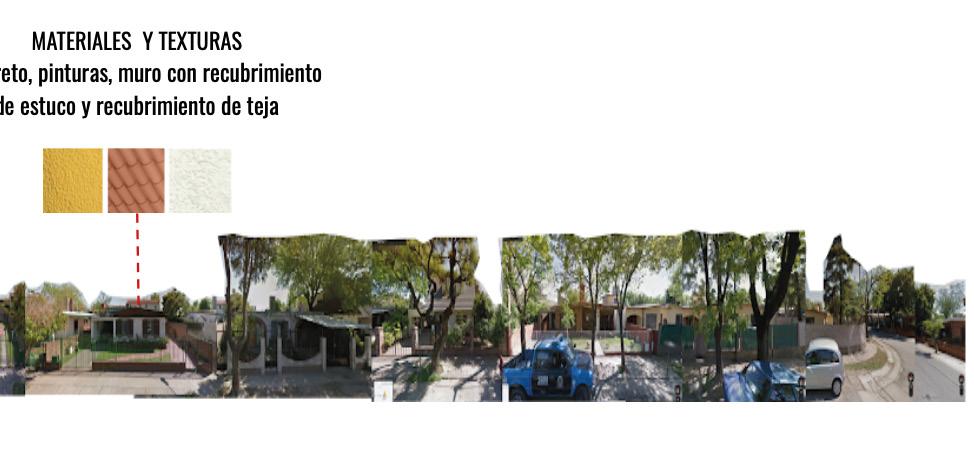

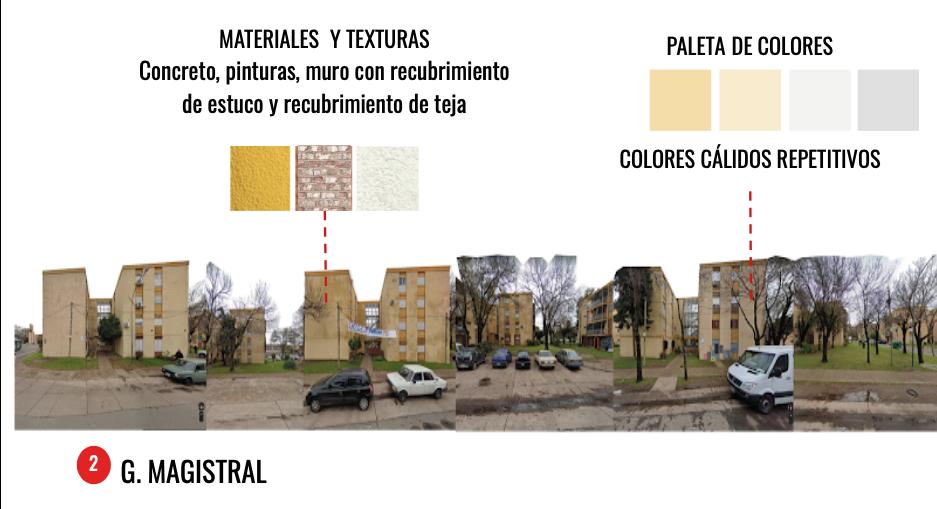

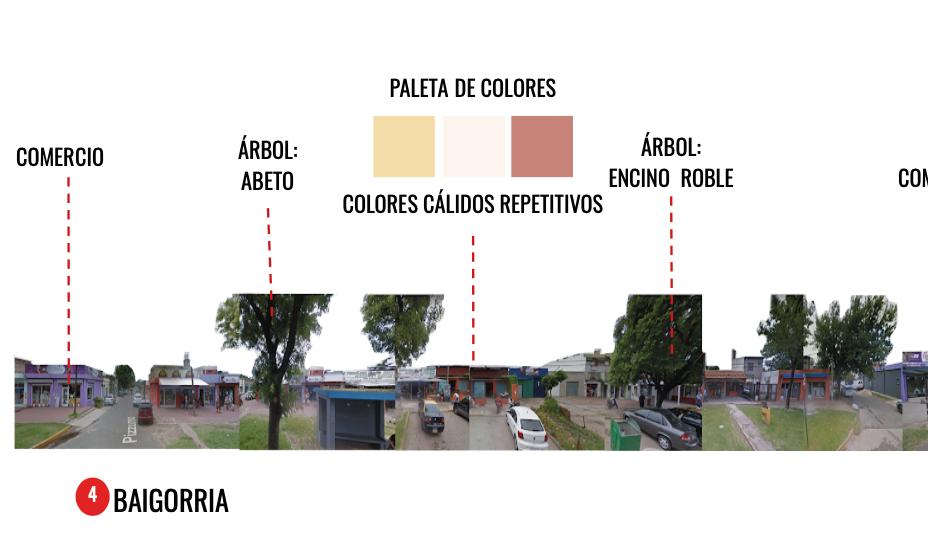

LLENOS VACÍOS
HABITACIONAL COMERCIO MIXTO INDUSTRIA ÁREAS VERDES
SERVICIO
ESCUELA NATIVIDAD DEL SEÑOR FRESH MARKET
ELIQUÍ SUPERMERCADO
CERÁMICA ROSARIO
CLUB RESIDENTES PARQUEFIELD ESCUELA NO. 1229 1RO DE MAYO
PARROQUIA NATIVIDAD DEL SEÑOR
G Y A DESTEFANO S.A. CLUB 1 DE MAYO
FERRETERÍA PLUSPAGOS SERVICIOS SANTA FE
ESTACIÓN DE SERVICIO AXIÓN
CLUB EL TORITO
PAPELERÍA HERRAMAT ACEROS S.A. ESCUELA NO. 1289 RÍO PARANÁ FLEMING AND MARTOLIO NEUMÁTICOS
IGLESIA DE JESUCRISTO DE LOS SANTOS DE LOS ÚLTIMOS DÍAS
MINI NATIVIDAD NIVEL INICIAL ESCUELA PRIMARIAFARMACIA FRANCHESCO VERDURÍA Y FRUTERÍA
FERRETERÍA
CURVAS DE NIVEL A CADA 4 METROS
ÁREA PÚBLICA
ÁREA SEMIPÚBLICA
ÁREA PRIVADA
ÁREA VERDE
RUTA: 153 Negra
RUTA: 143 Roja
RUTA: 142 Roja
PARADAS DE AUTOBÚS
CRUCE PEATONAL

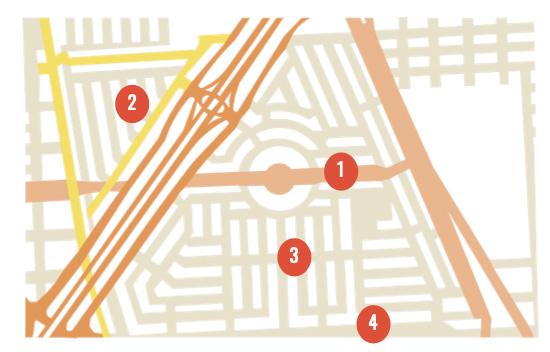

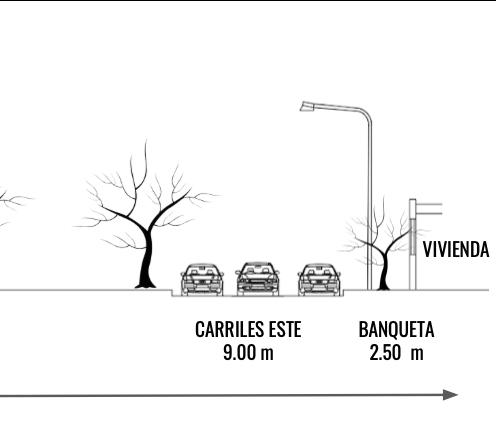

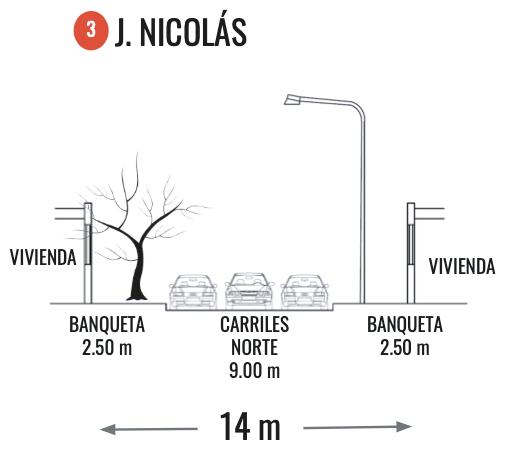

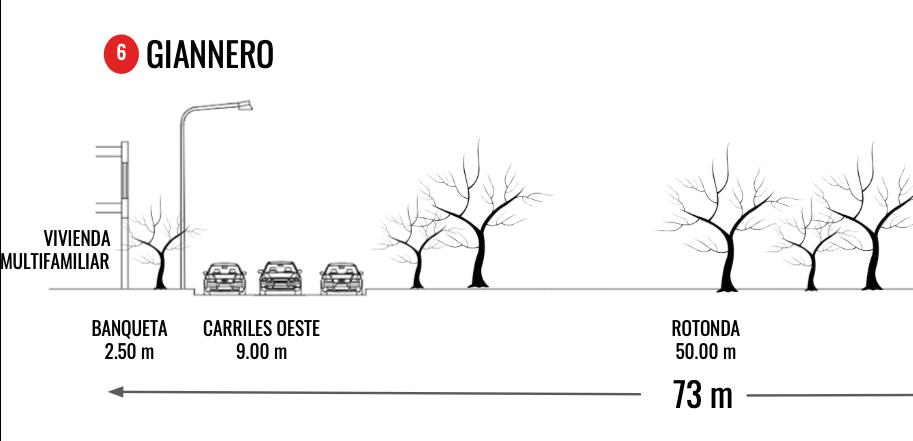

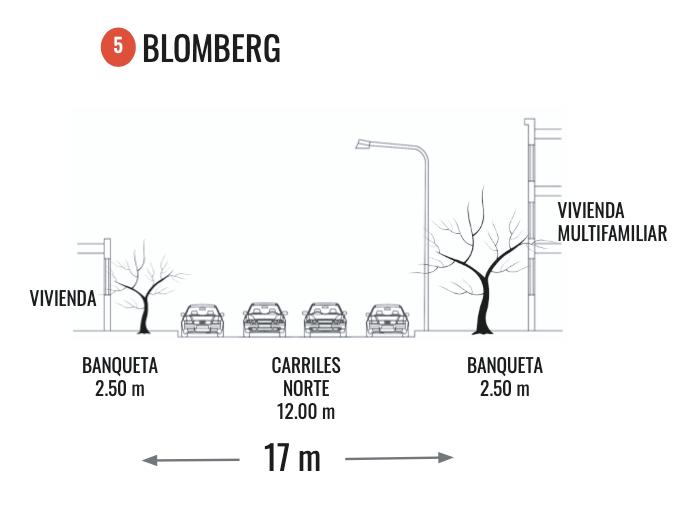

AVENIDA METROPOLITANA
CALLES PRINCIPALES
CALLES SECUNDARIAS
CALLES TERCIARIAS
METROS
COS: 0.70 CUS: 1.80
CAV: 0.25
ESCUELA NATIVIDAD DEL SEÑOR FRESH MARKET
ELIQUÍ SUPERMERCADO CERÁMICA ROSARIO
CLUB 1 DE MAYO
PLUSPAGOS SERVICIOS SANTA FE
FRANCHESCO VERDURÍA Y FRUTERÍA
CLUB RESIDENTES PARQUEFIELD
ESCUELA NO. 1229 1RO DE MAYO
PARROQUIA NATIVIDAD DEL SEÑOR
G Y A DESTEFANO S.A.
ESTACIÓN DE SERVICIO AXIÓN
CLUB EL TORITO
FARMACIA
PAPELERÍA
HERRAMAT ACEROS S.A.
ESCUELA NO. 1289 RÍO PARANÁ
FLEMING AND MARTOLIO NEUMÁTICOS
IGLESIA DE JESUCRISTO DE LOS SANTOS DE LOS ÚLTIMOS DÍAS
MINI NATIVIDAD NIVEL INICIAL ESCUELA PRIMARIA
FERRETERÍA

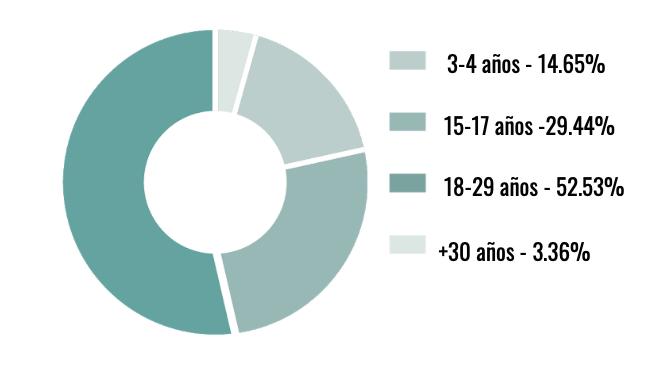

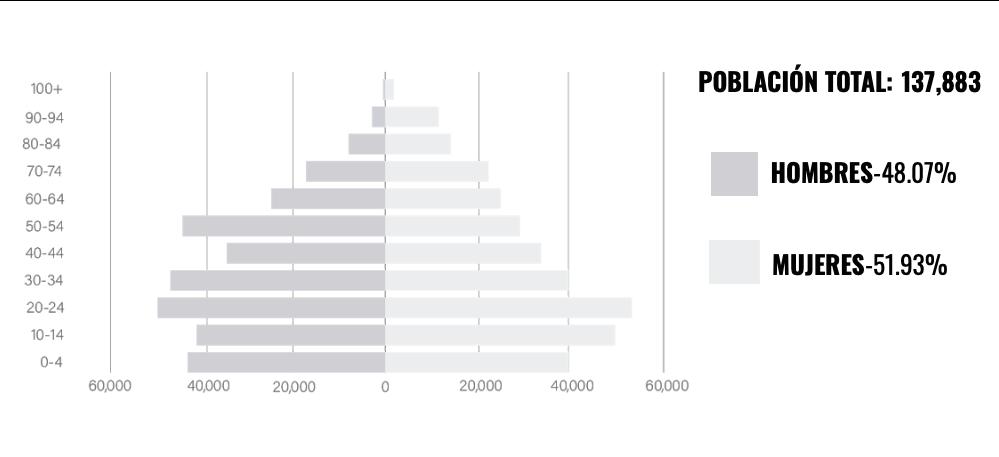

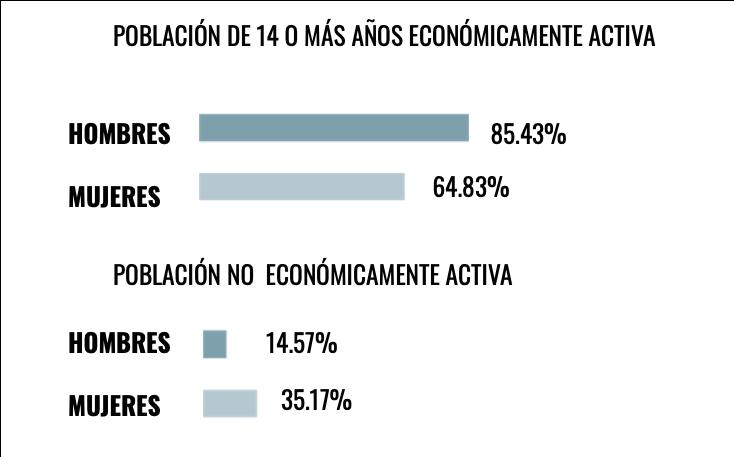

0 a 15 años 15 a 30 años 30 a 45 años 45 a 60 años
CAMINABILIDAD 20 KM

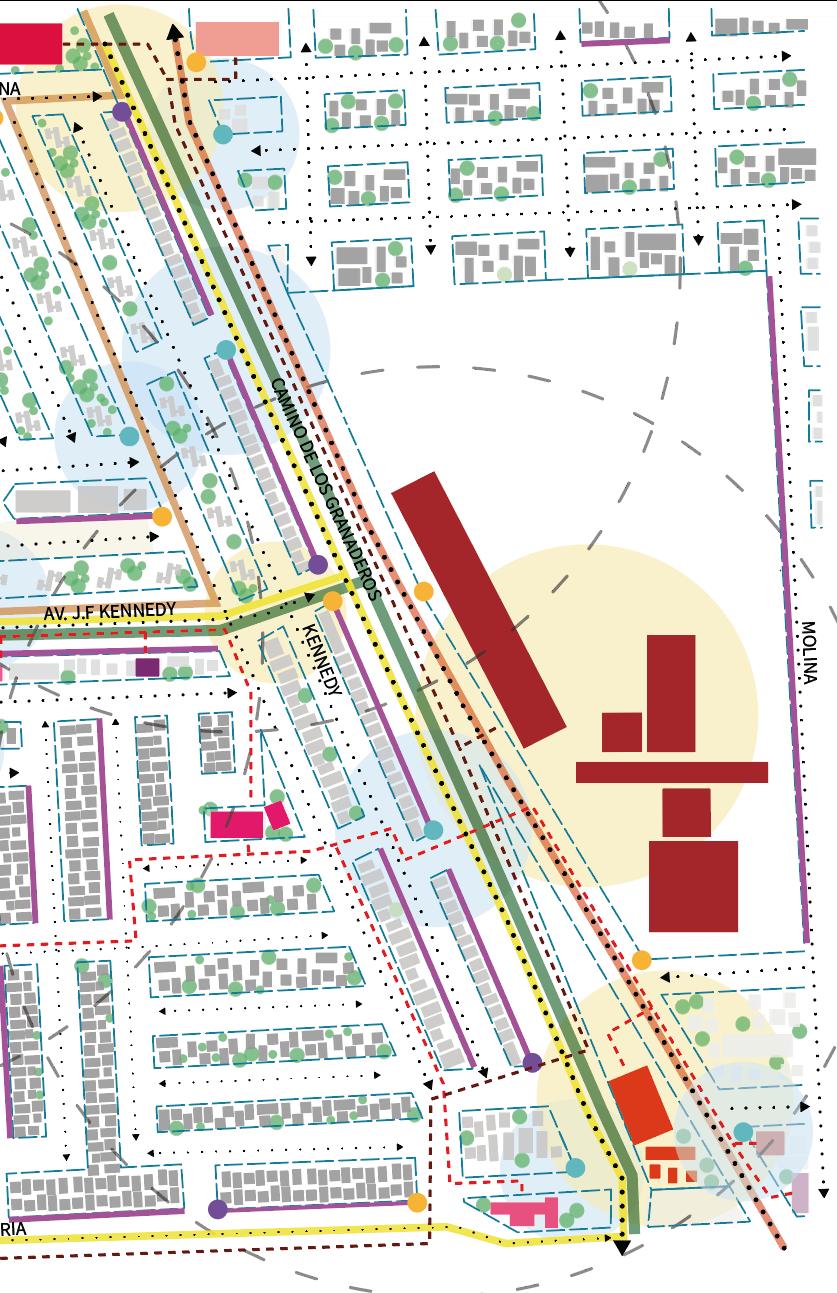

ÁREA PÚBLICA
ÁREA SEMIPÚBLICA
ÁREA PRIVADA
RADIO DE INFLUENCIA
PROPUESTA PARADA AUTOBUSES PROPUESTA PARADA BICICLETAS
ZONA PARA CRUCES PEATONALES
RUTA: 153 Negra
RUTA: 143 Roja
RUTA: 142 Roja

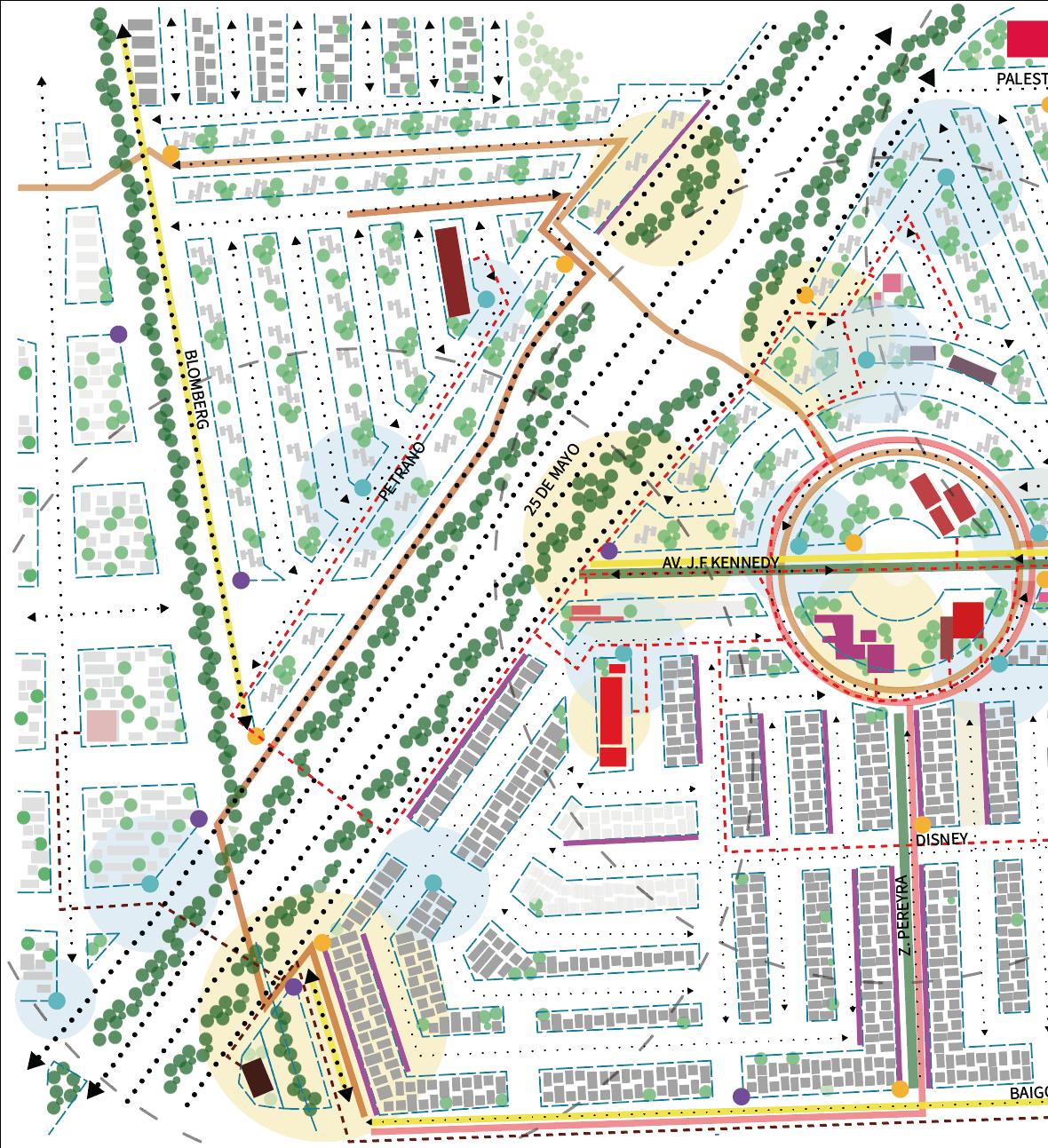

FALTA DE ÁRBOLES PROPUESTA DE RUTA DE CAMIÓN PROPUESTA DE CICLOVÍA PROPUESTA CAMELLÓN/ VEGETACIÓN

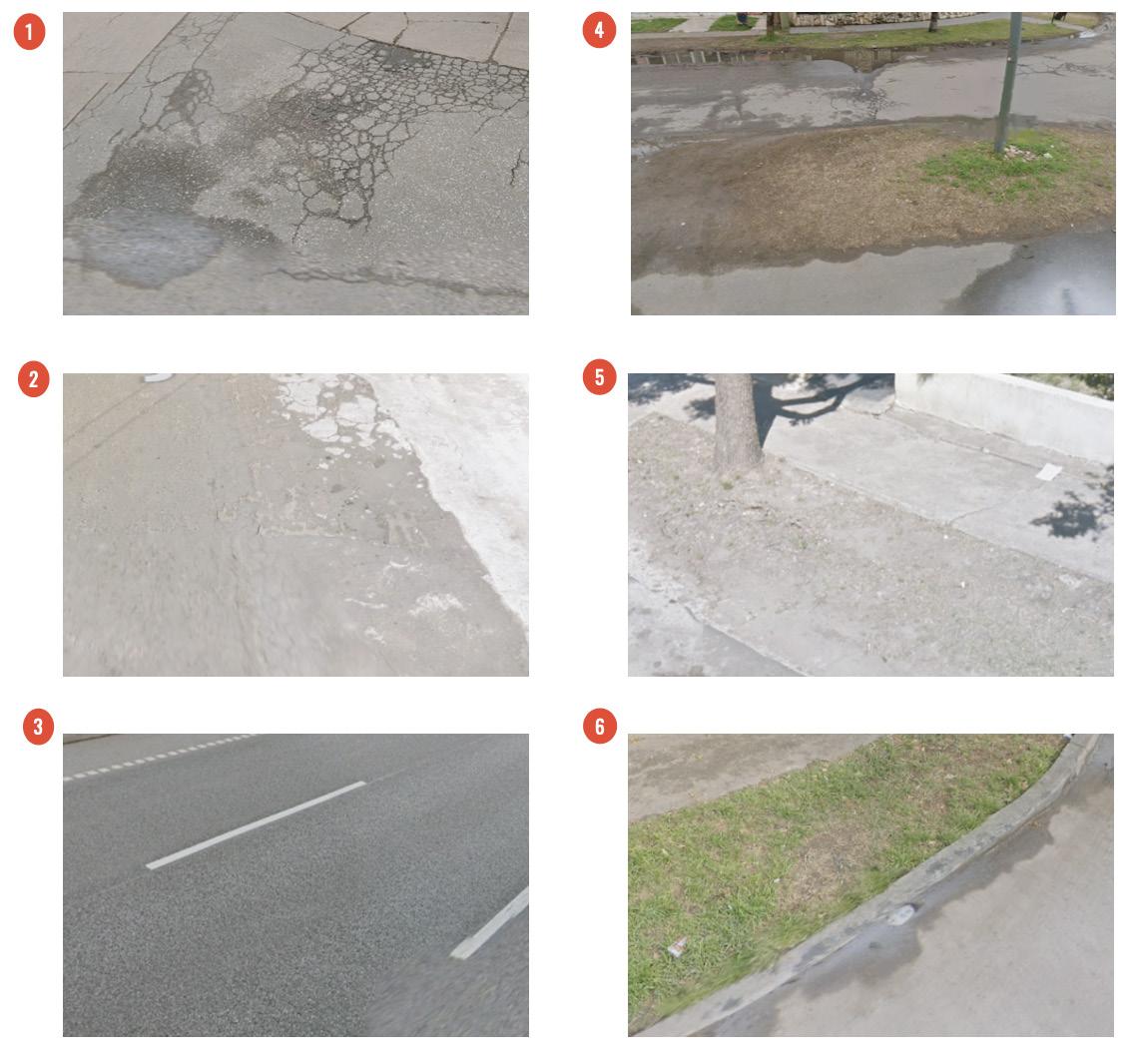

MALA CALIDAD DE BANQUETAS CONECTIVIDAD EQUIPAMIENTOS SENTIDO DE CALLES
ESCUELA NATIVIDAD DEL SEÑOR FRESH MARKET
ELIQUÍ SUPERMERCADO
CLUB 1 DE MAYO
FRANCHESCO VERDURÍA Y FRUTERÍA
ESCUELA NO. 1229 1RO DE MAYO
PARROQUIA NATIVIDAD DEL SEÑOR
IGLESIA DE JESUCRISTO DE LOS SANTOS DE LOS ÚLTIMOS DÍAS
PLUSPAGOS SERVICIOS SANTA FE MINI NATIVIDAD NIVEL INICIAL ESCUELA PRIMARIA
0 a 15 años
15 a 30 años 30 a 45 años
CASAS SIN USO
ÁREA VERDE
ÁREA PÚBLICA
ÁREA SEMIPÚBLICA
ÁREA PRIVADA
RADIO DE INFLUENCIA
PROPUESTA PARADA AUTOBUSES
PROPUESTA PARADA BICICLETAS
ZONA PARA CRUCES PEATONALES
RUTA: 153 Negra
RUTA: 143 Roja
RUTA: 142 Roja
ZONA CON RUIDO
FALTA DE ÁRBOLES PROPUESTA DE CICLOVÍA PROPUESTA CAMELLÓN/ VEGETACIÓN MALA CALIDAD DE BANQUETAS CONECTIVIDAD EQUIPAMIENTOS SENTIDO DE CALLES

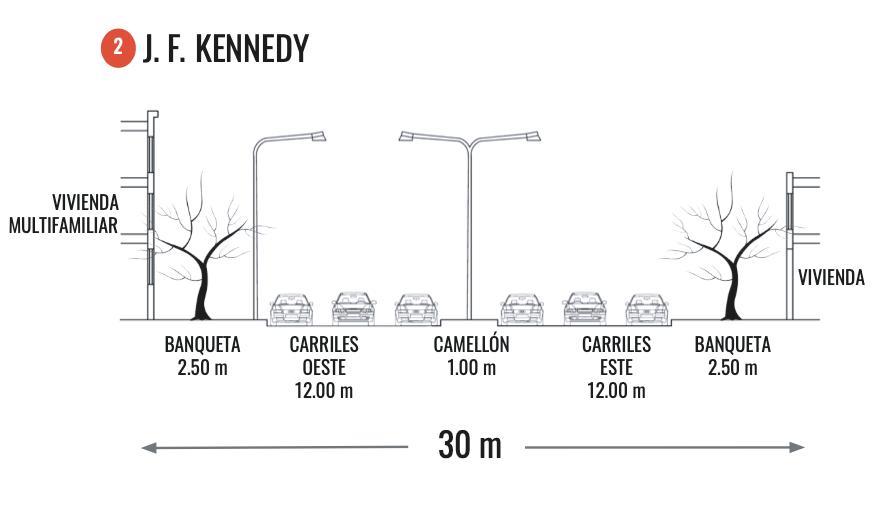

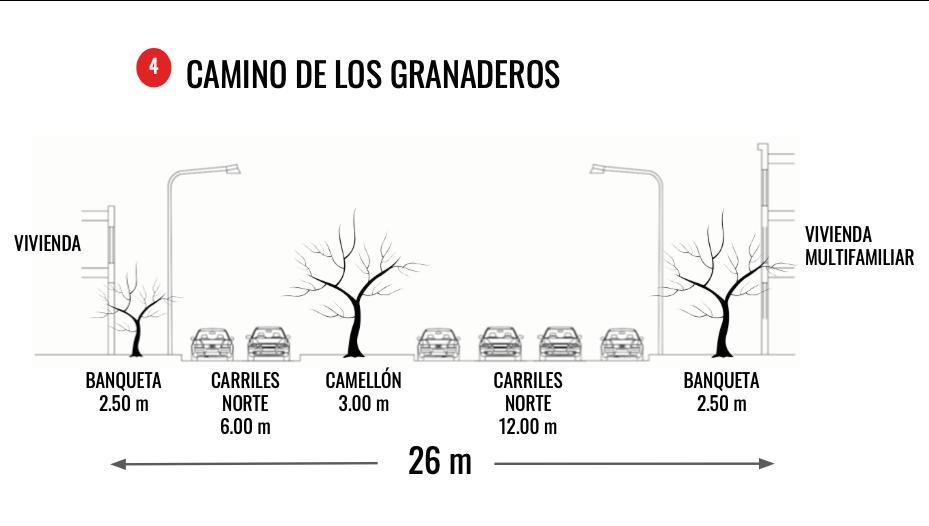

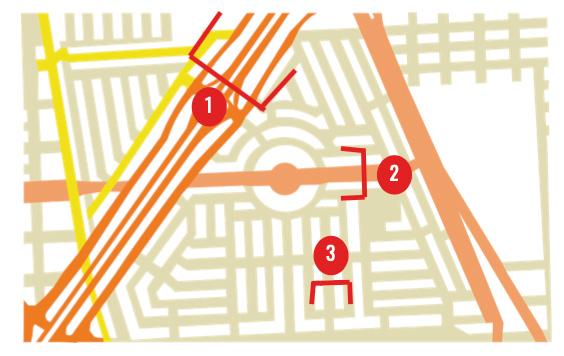

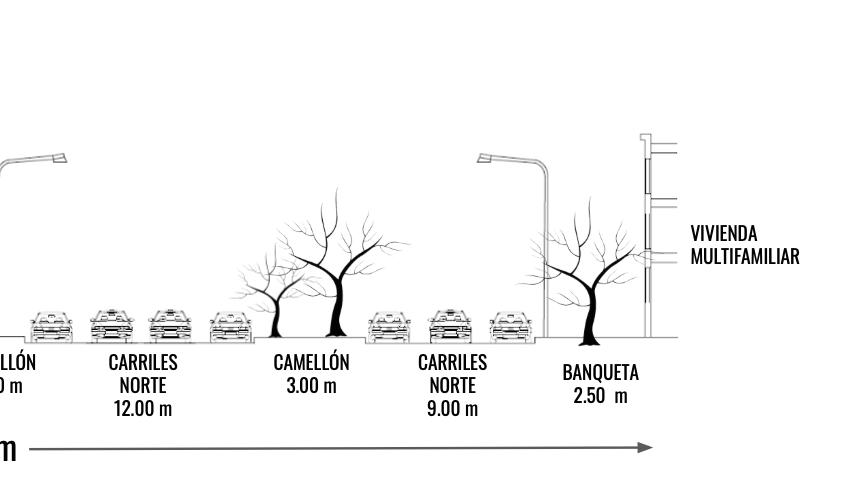

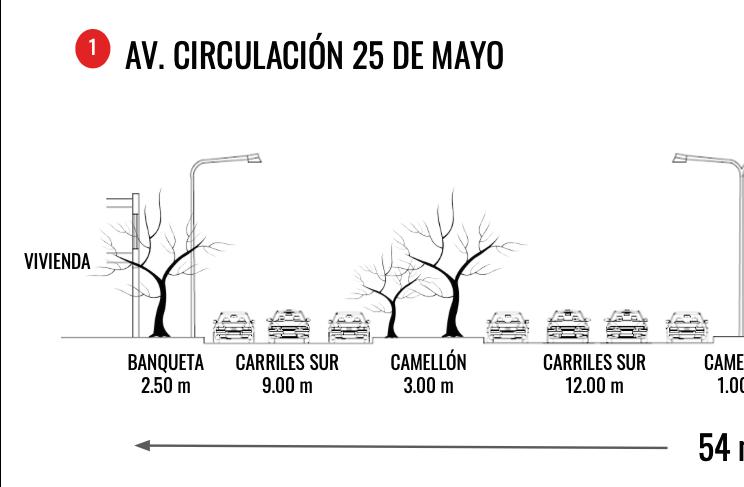

1. Se analizaron las avenidas más transitadas para realizar la propuesta de mejora, implementando un camellón para la seguridad del peatón y carriles de ciclovía.

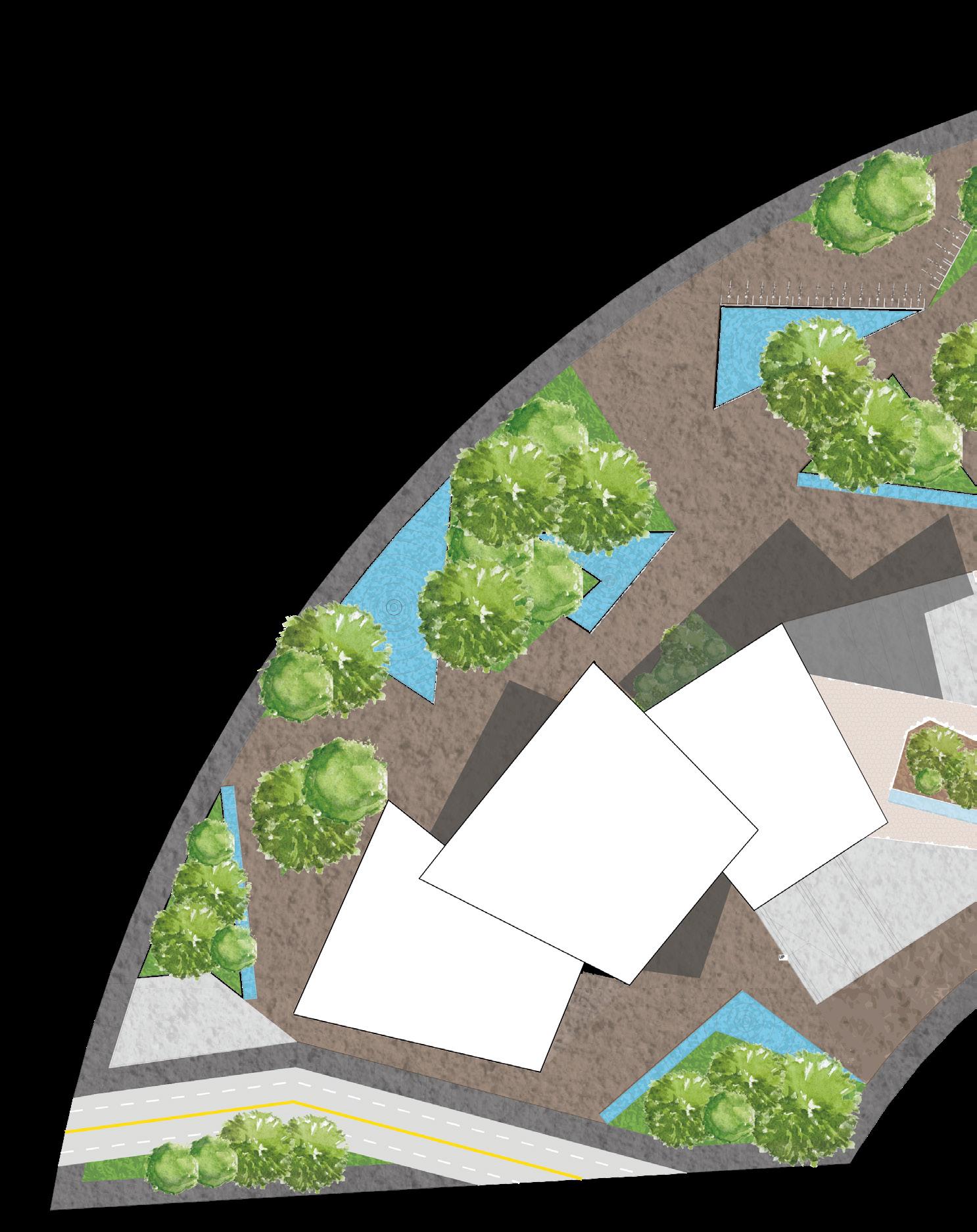

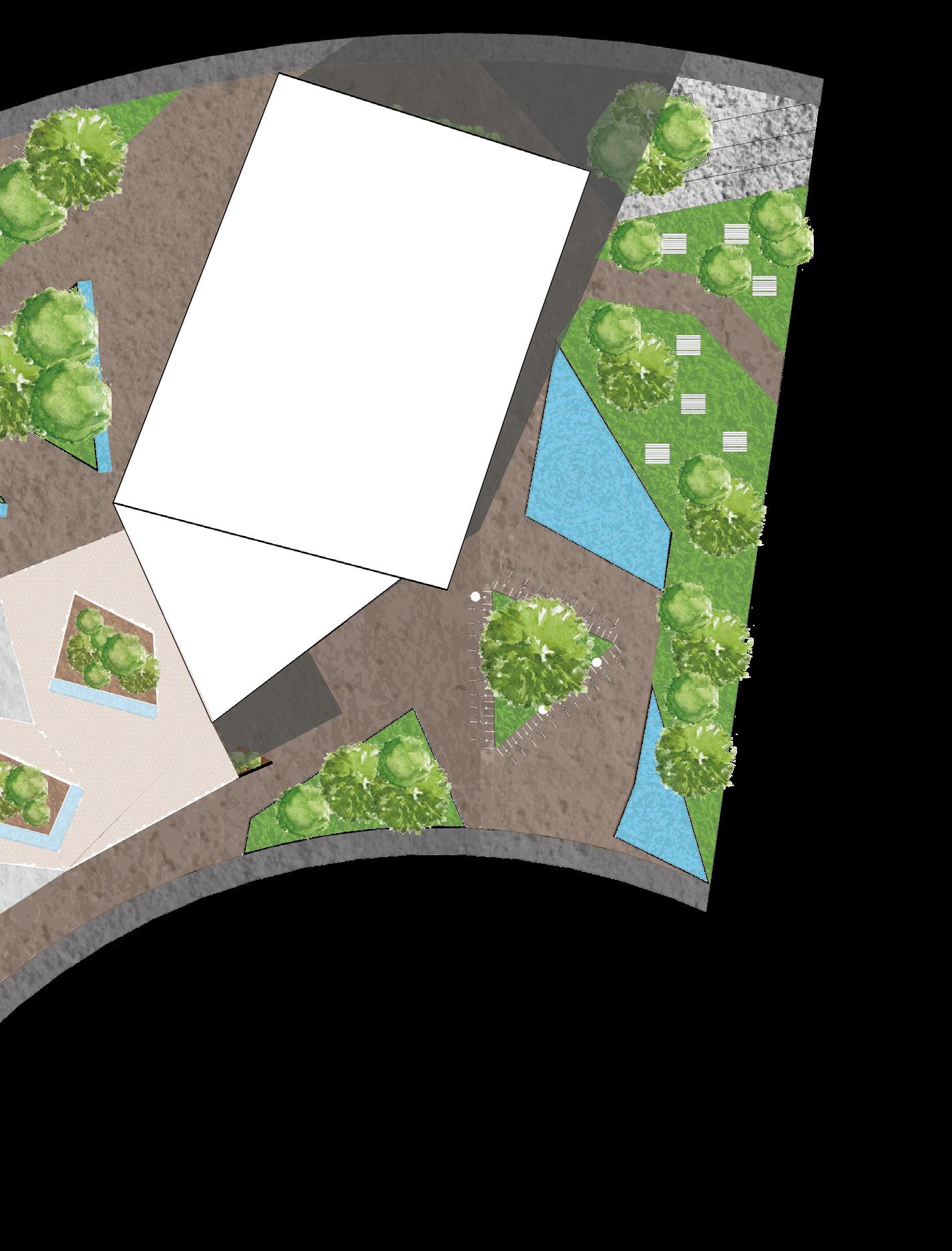

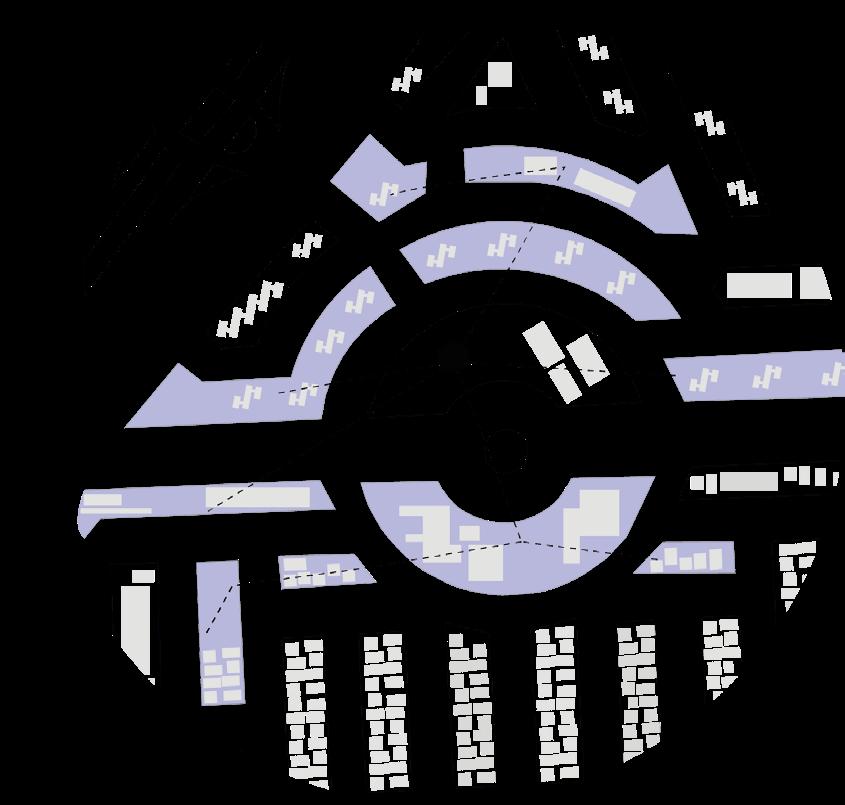

4. Se diseñaron planchas verdes con formas irregulares, en base al trazo que se realizo para la ubicación de los equipamientos.

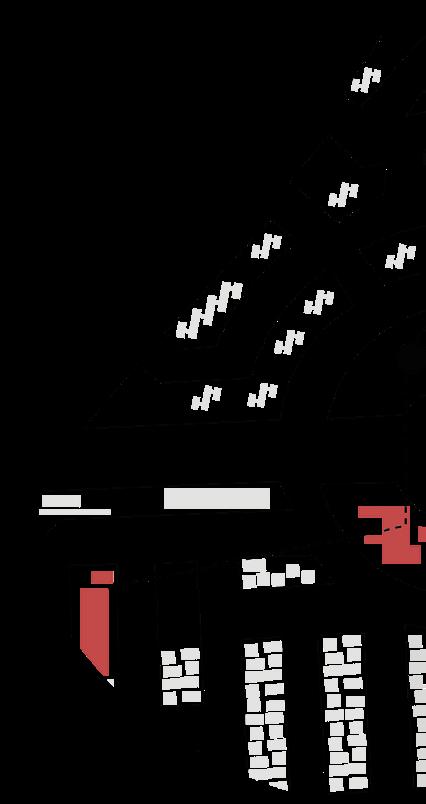

3. Se ubicaron planchas duras en los espacios libres, que se encuentran alrededor de los equipamientos.

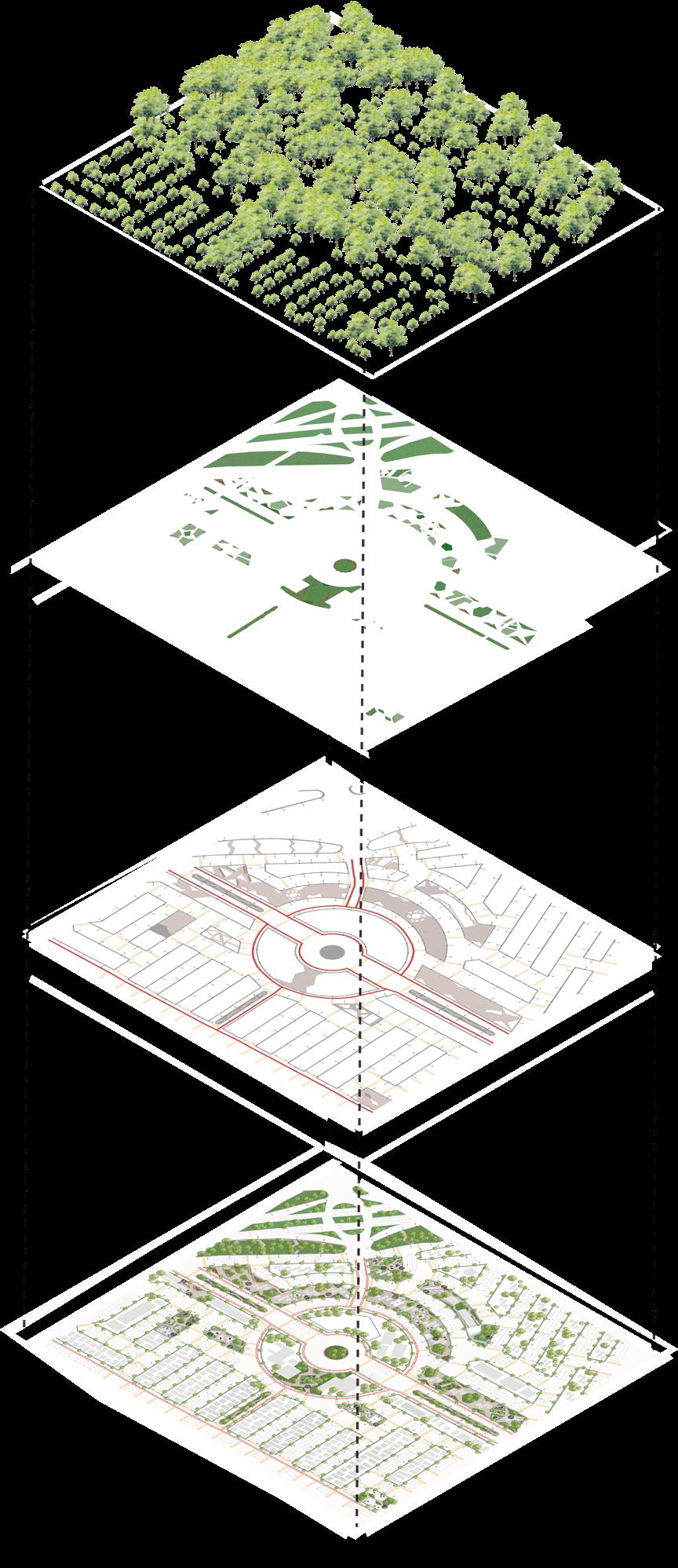

5. Finalmente, se analizo las planchas verdes y planchas duras en conjunto para la implementación de la vegetación.

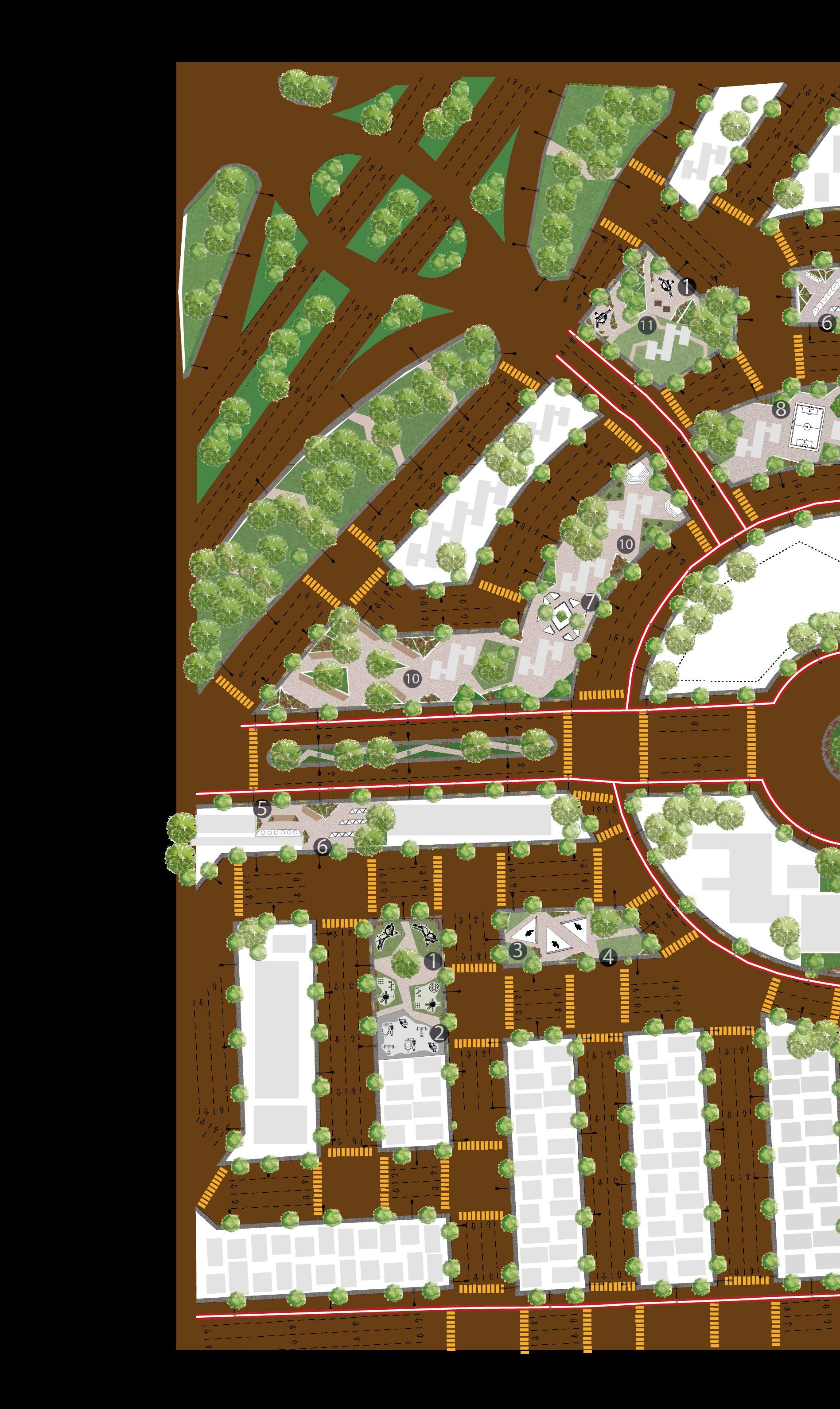

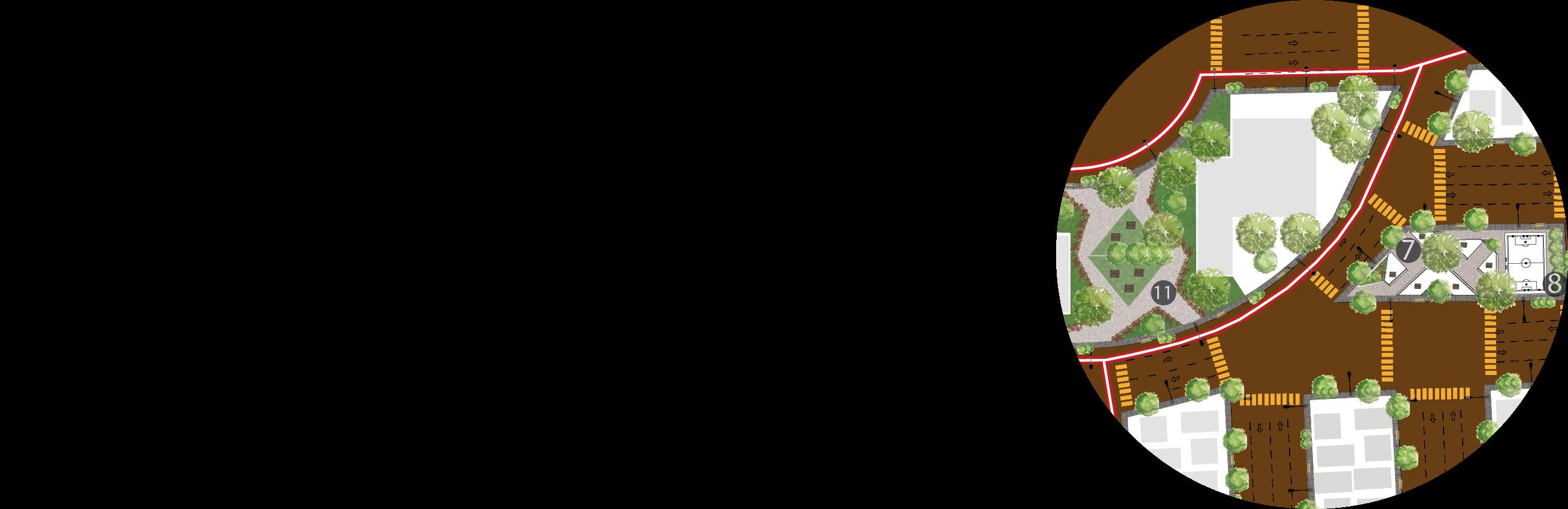

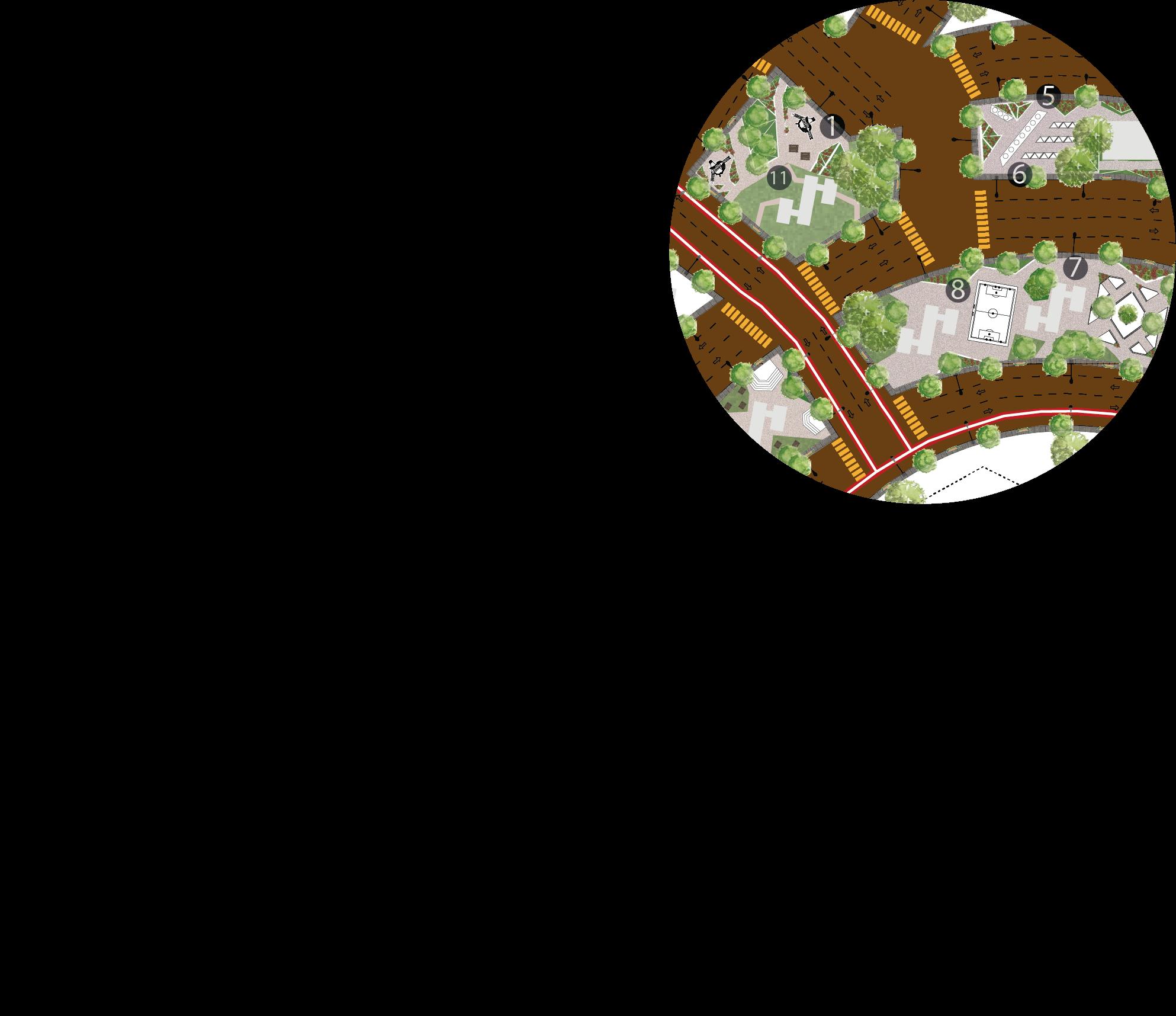

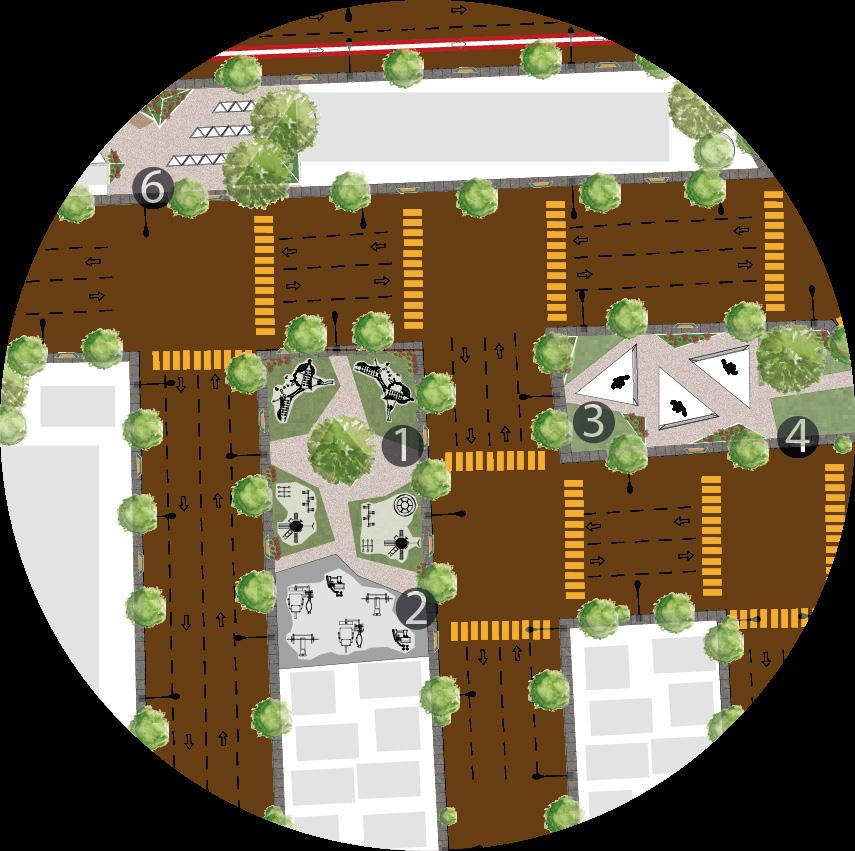

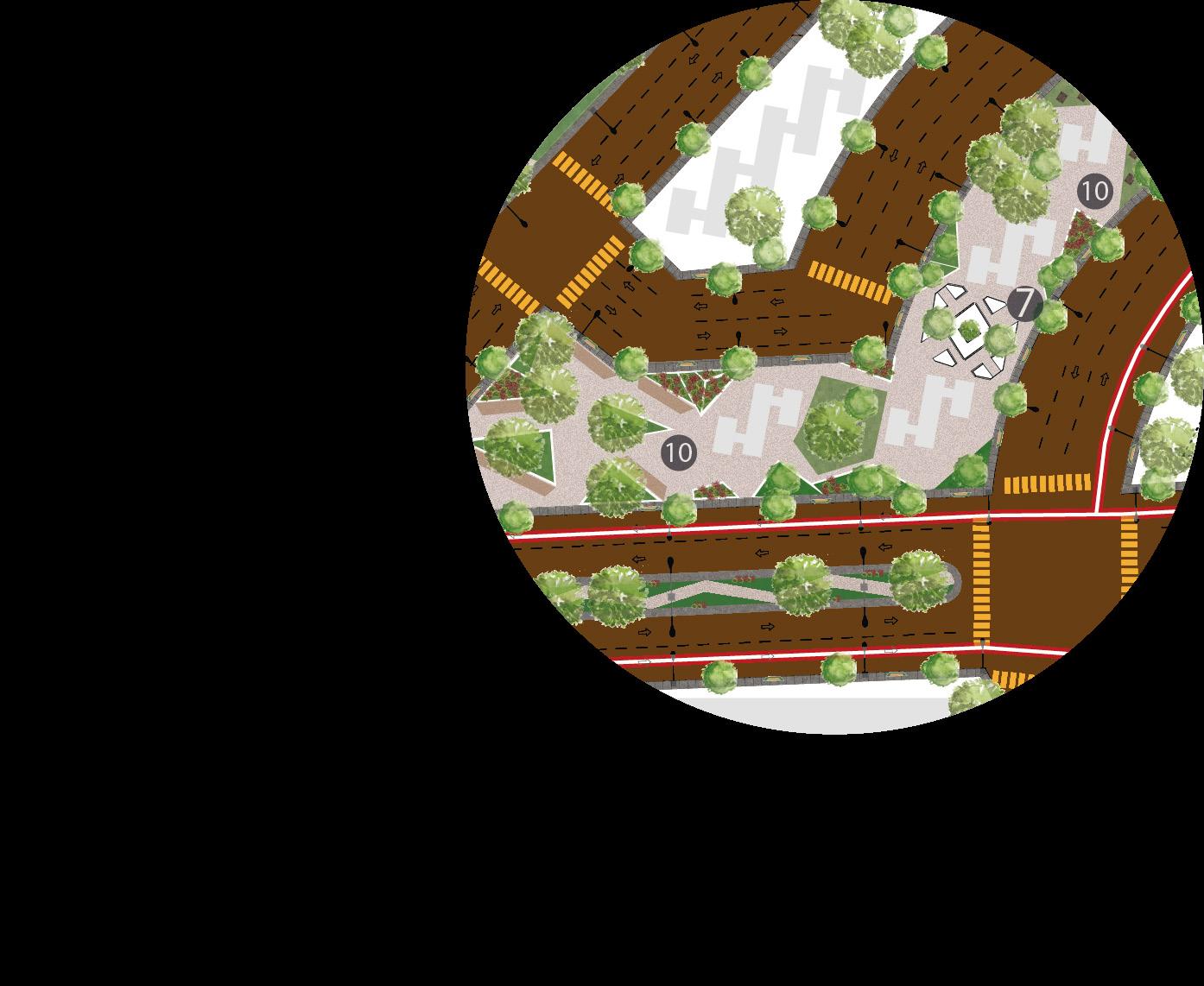

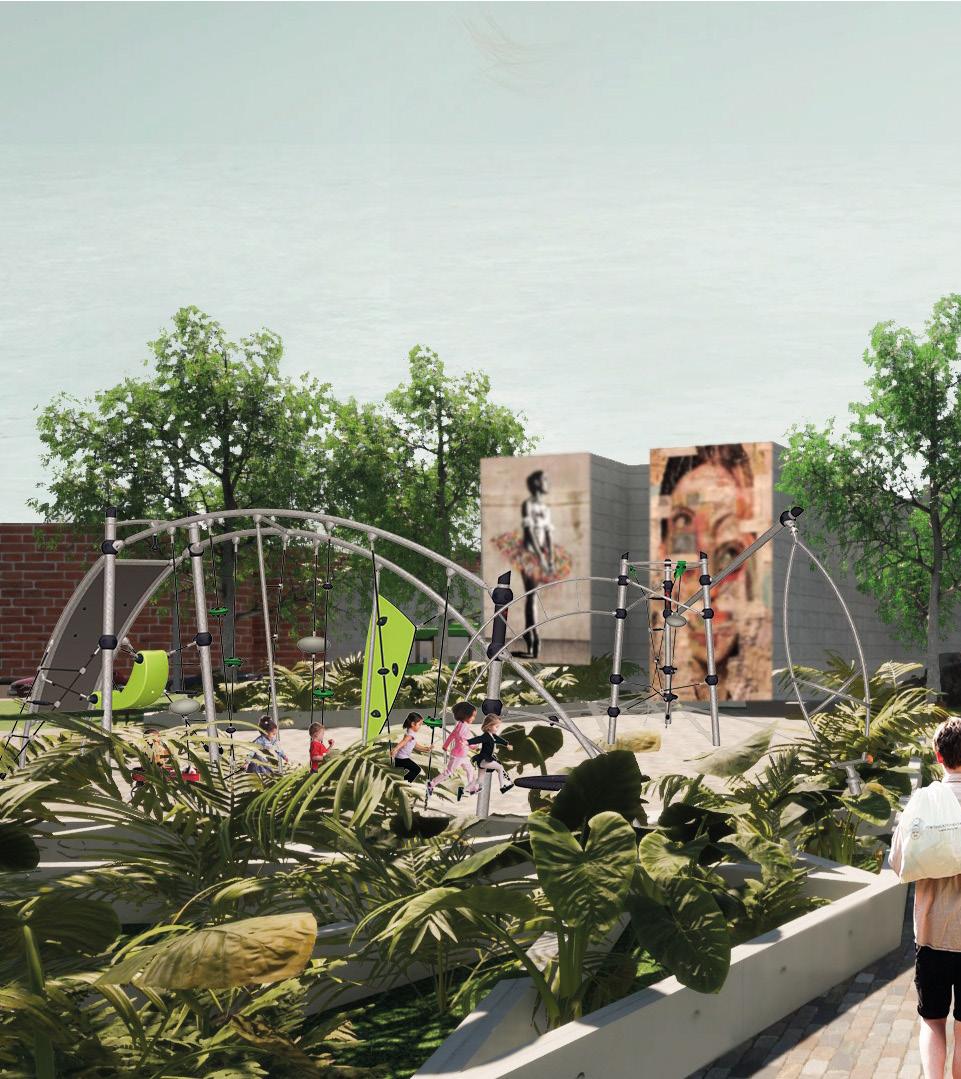

1. JUEGOS PARA NIÑOS
2.GIMNASIO EXTERIOR
3.EXPLANADA CON AGORAS
4.PARQUE DE REUNIÓN
5.CENTRO DE RECICLAJE
7.ÁREA DE ASADORES
8.CANCHAS DEPORTIVAS
9.ESPACIO DE LECTURA
10.ESTACIÓN DE BICICLETAS
11. JARDIN PARA PICNIC
ÁREA SEMIPÚBLICAPROPUESTA DE CICLOVÍA PROPUESTA DE CRUCES
CONTINUACION DE CICLOVÍA

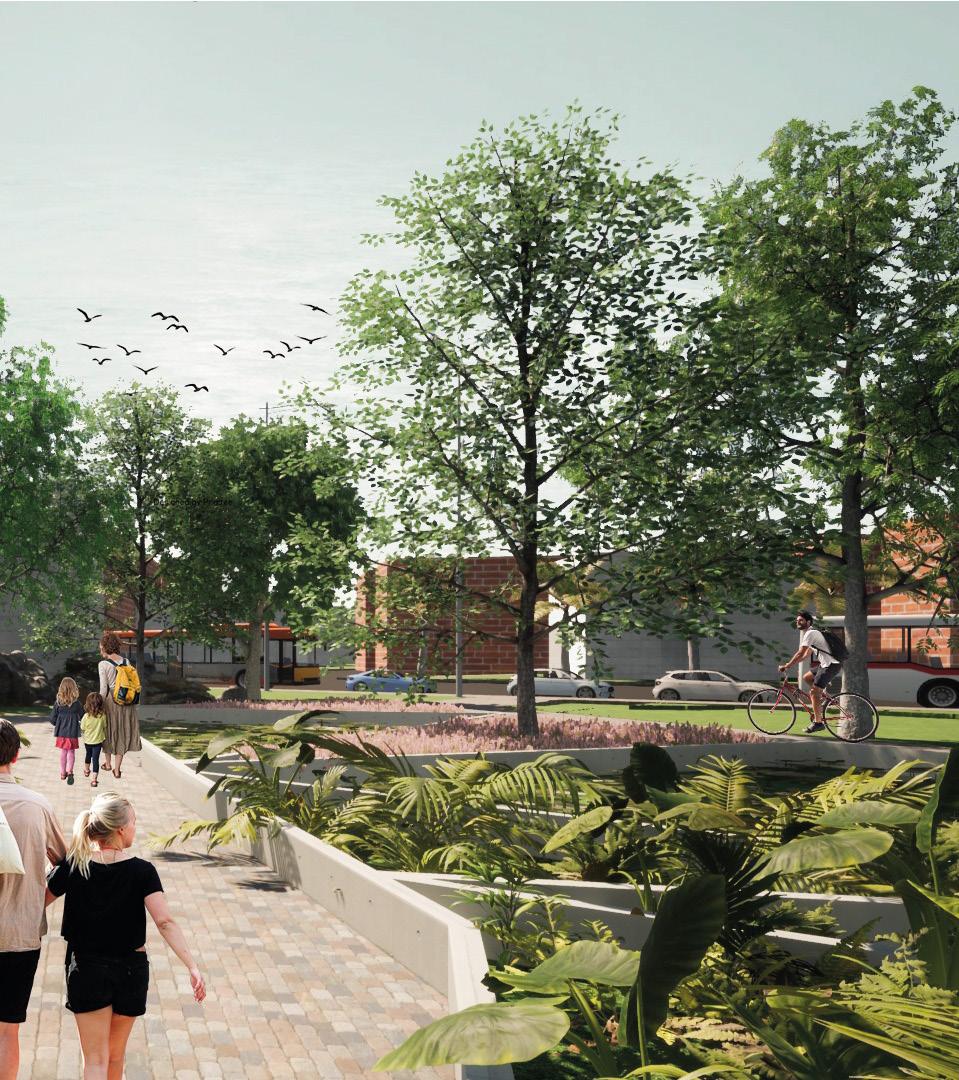

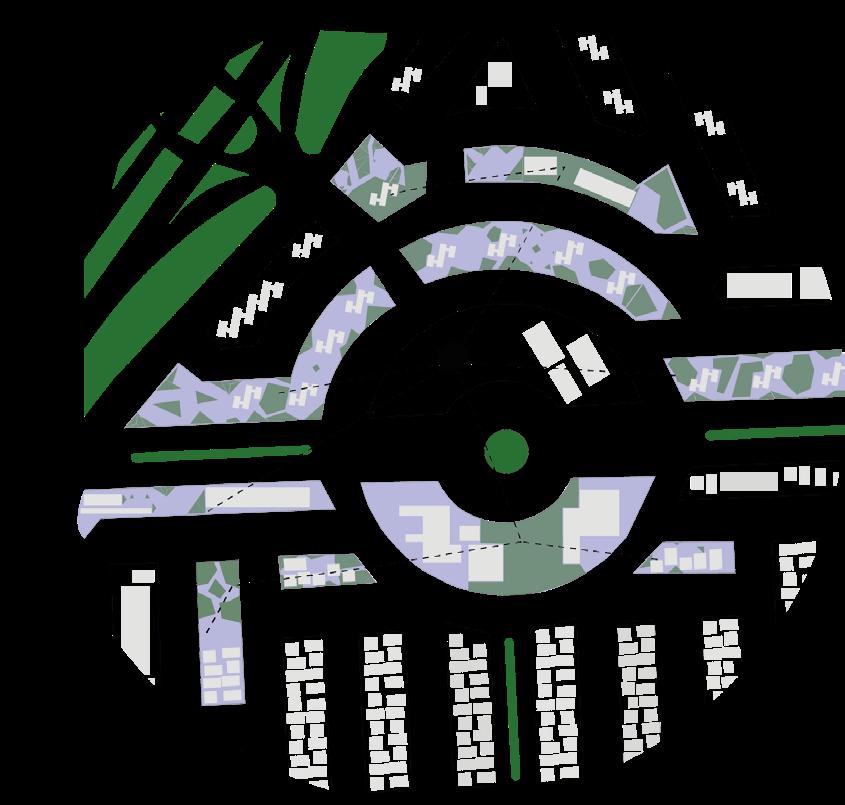

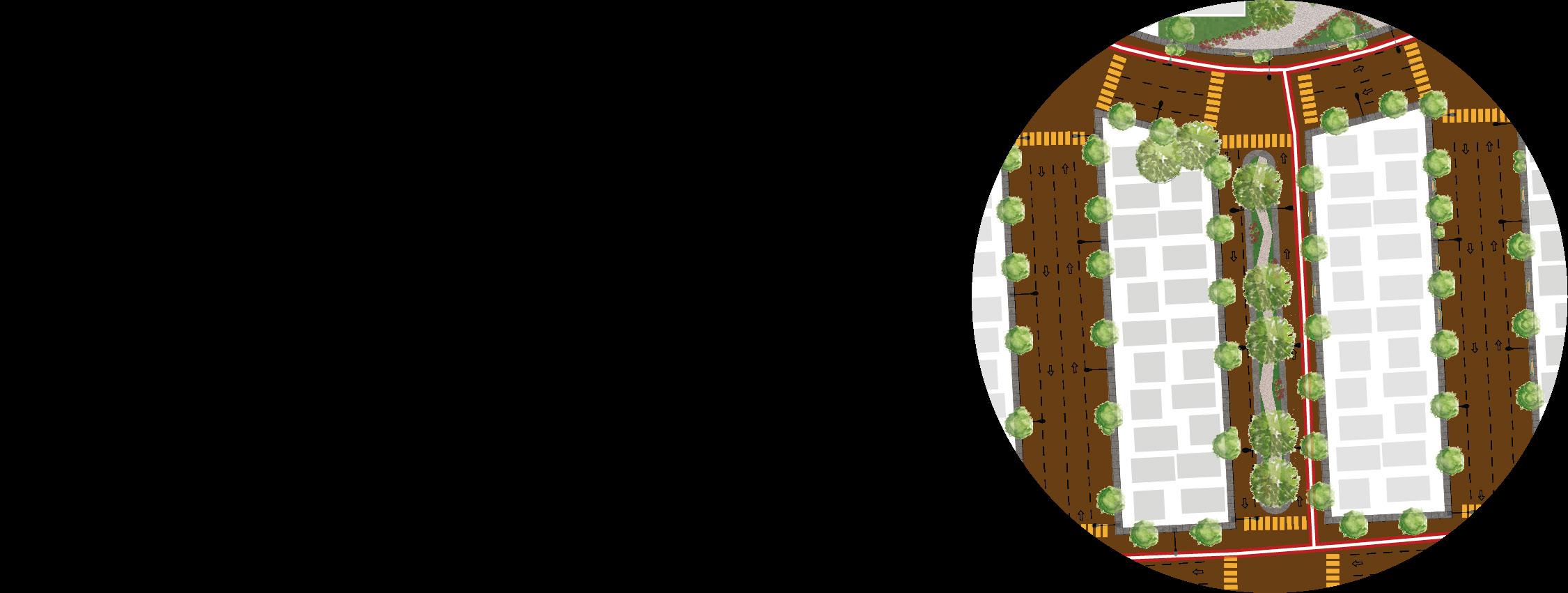

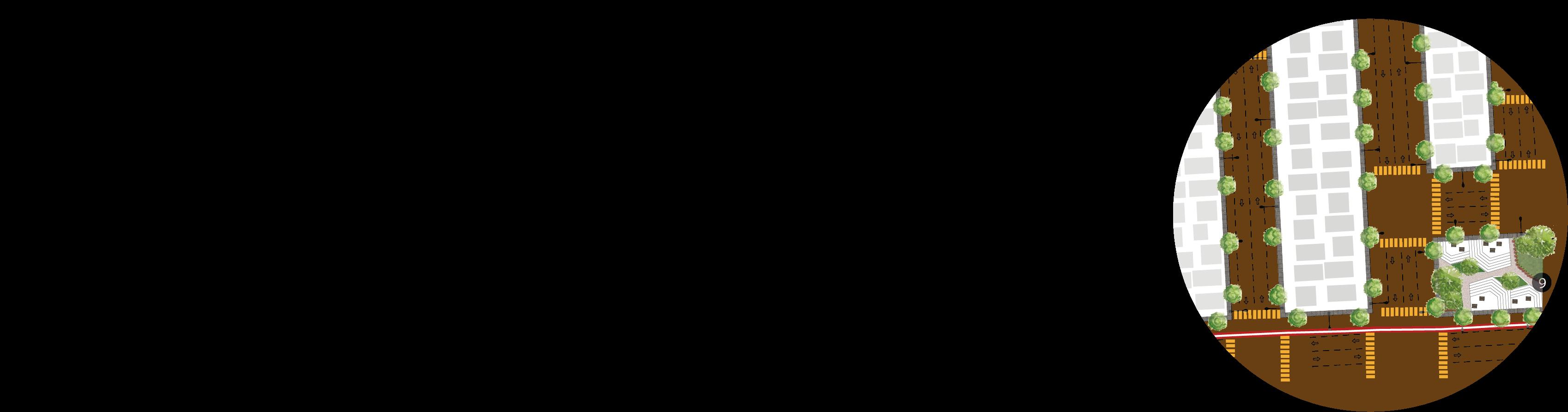

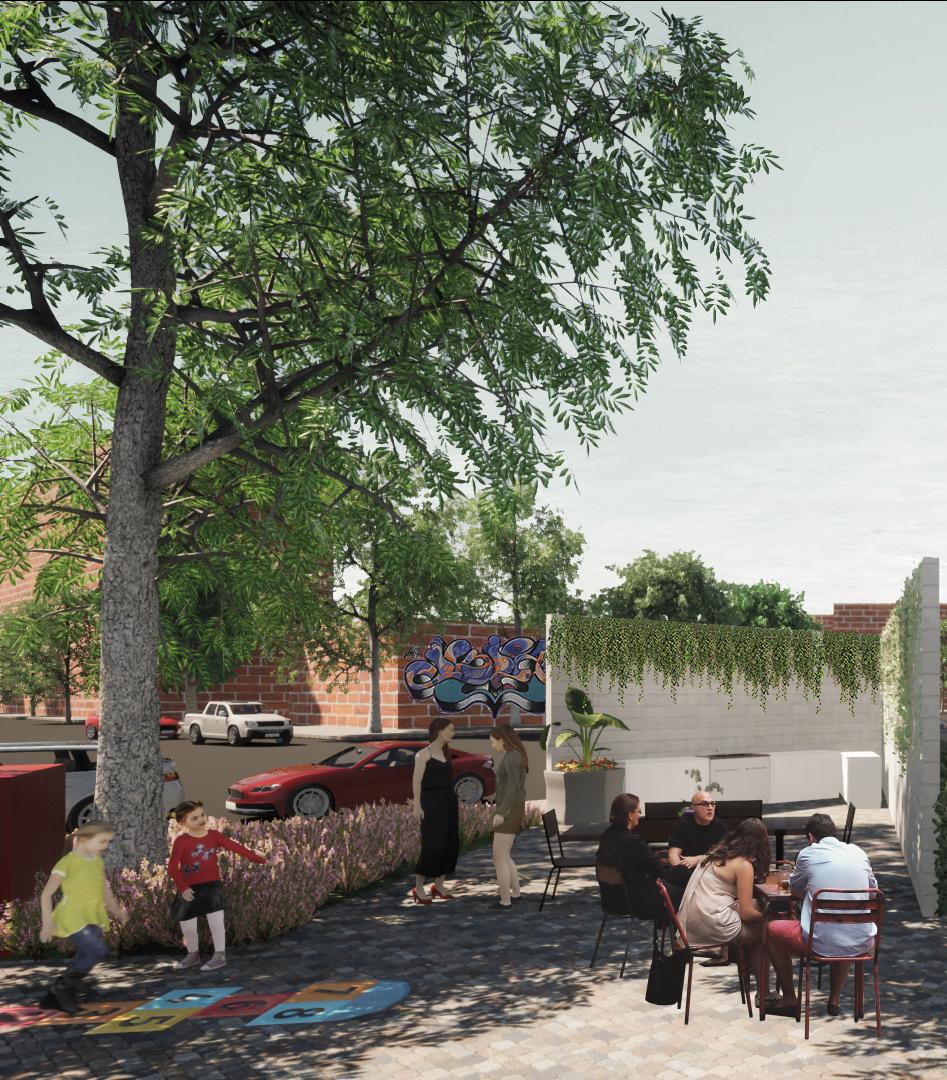

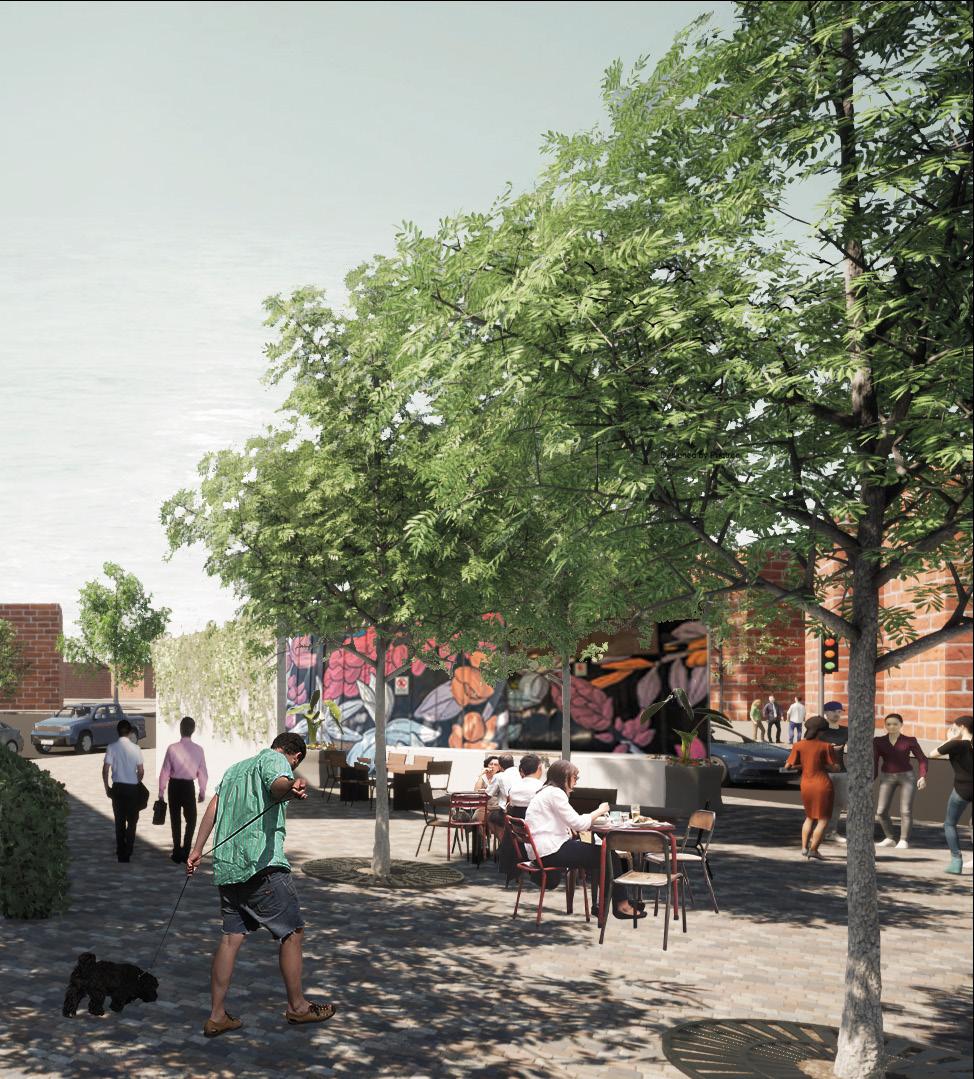

1. Ampliación de espacios verdes y de recreación, al igual que la implementación se ciclovía en la zona que estaba de ciente.
3. Propuesta de mejora en el ámbito natural: áreas verdes de absorción y espacios urbanos reestructurados.
2. Pasos peatonales para prioritizar al peatón, así como zonas intervenidas para la reunión social y la identi cación de los usuarios locales con la zona.
4. Intervención social en espacios ya habitados para el aprovechamiento de las zonas de absorción en el área. Cruces peatonales estratégicamente planteados para el bene cio y la prioridad peatonal.
5. Implementación de camellones y zonas de uso común en espacios ya determinados. Aprovechamiento de áreas verdes en terrenos de departamentos para el desarrollo social y la conectividad, tanto local como externa.
7. División y zoni cación visual por medio de elementos verdes y diferenciación entre ellas. Se implementan zonas de descanso y recreación, al igual que seguridad para el usuario en las mismas.

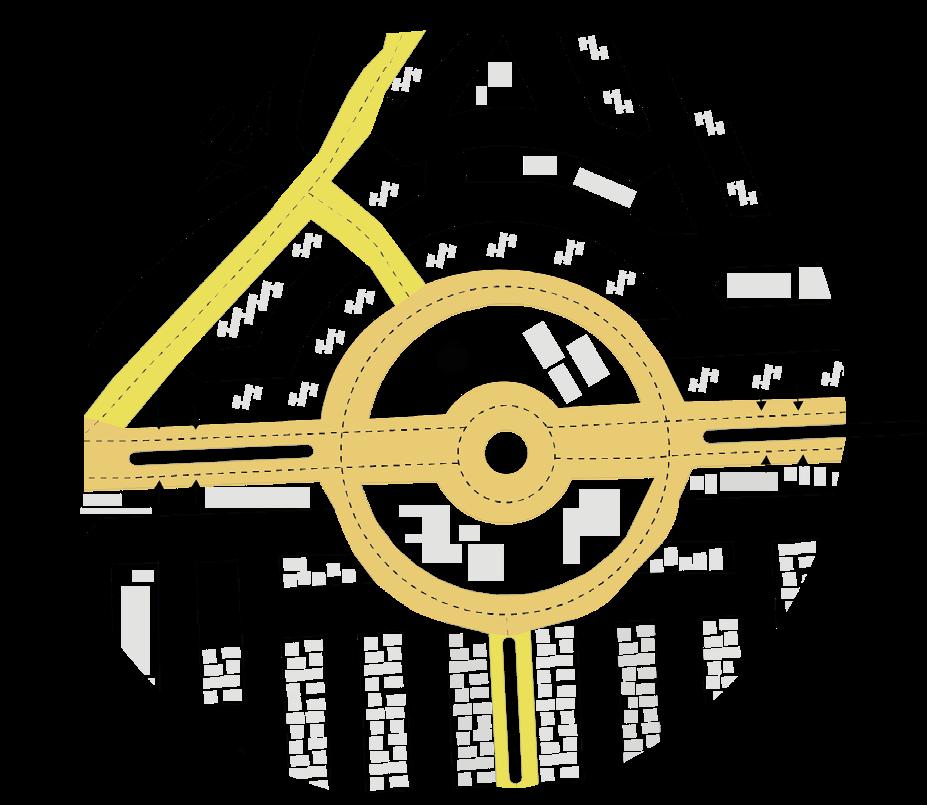

6. Se interviene en vialidades concurridas por medio de camellones verdes y se suprime un carril para implementar ciclovía, al igual que la circulación peatonal protegida en dichos espacios.

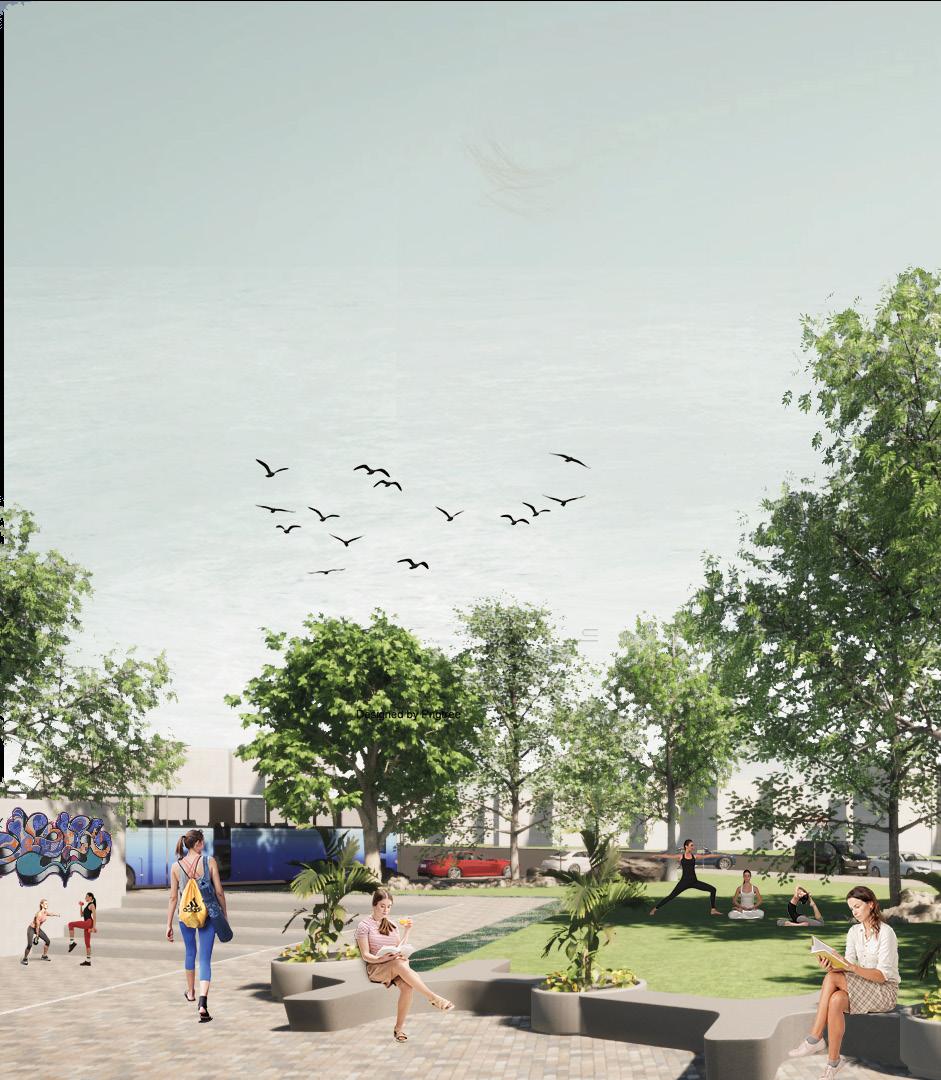

8. Ciclovía visible en la zona. Se tiene una importancia crucial al espacio verde para la mejora tanto visual como física de la zona. Se agregan zonas públicas de actividad física para fomentar el deporte y la recreación entre miembros.

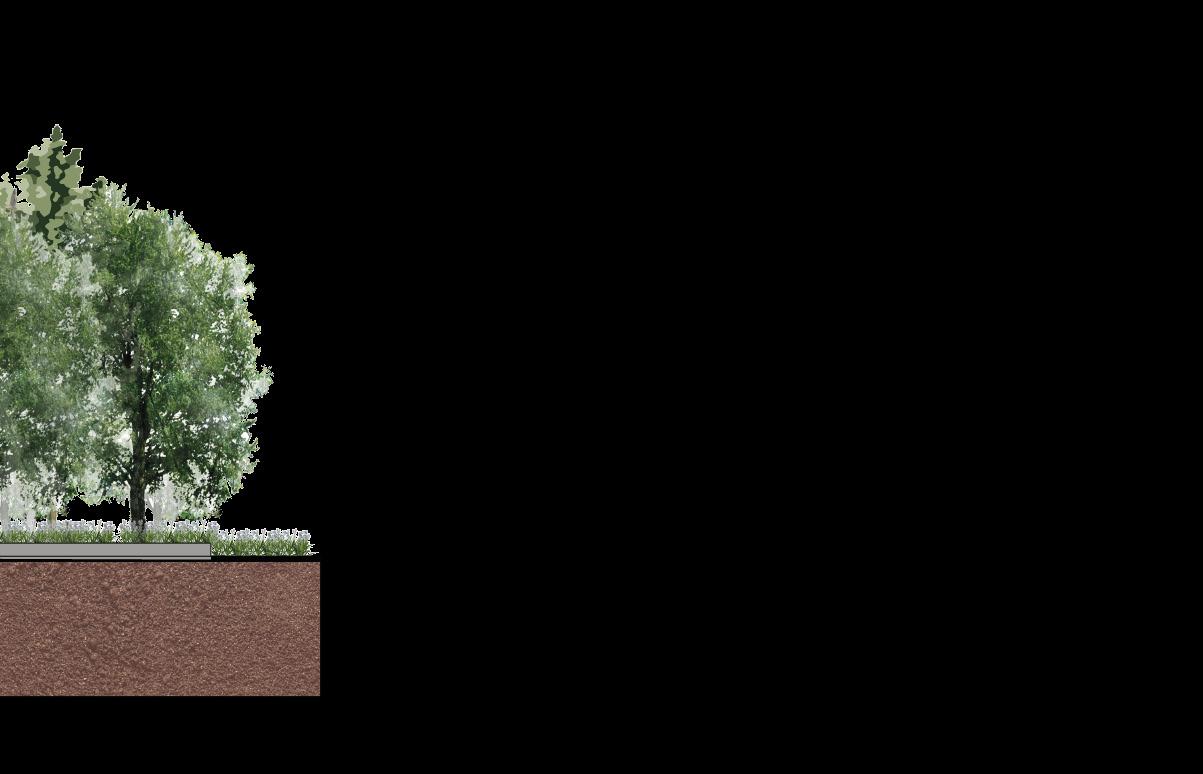

VEGETACIÓN TAPIZANTE CUERPOS DE AGUA
CICLOVÍA
CRUCES PEATONALES PLAZAS DURAS BANQUETAS
ÁREA PÚBLICA
ÁREA SEMIPÚBLICA
ÁREA PRIVADA
ÁREA VERDE
PLAZAS DURAS
VEGETACION BANQUETAS
PROPUESTA DE CICLOVÍA PROPUESTA DE CRUCES PEATONALES

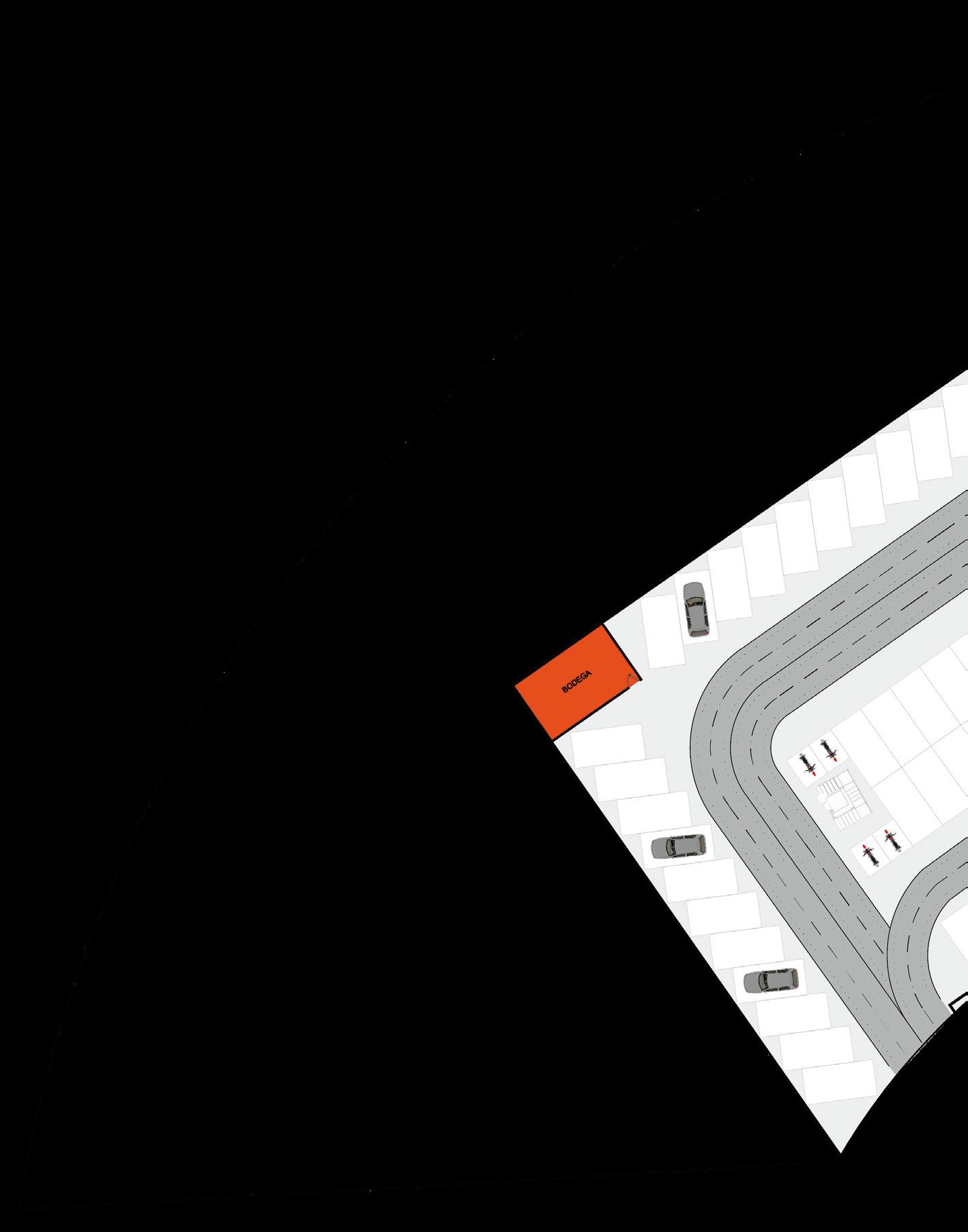

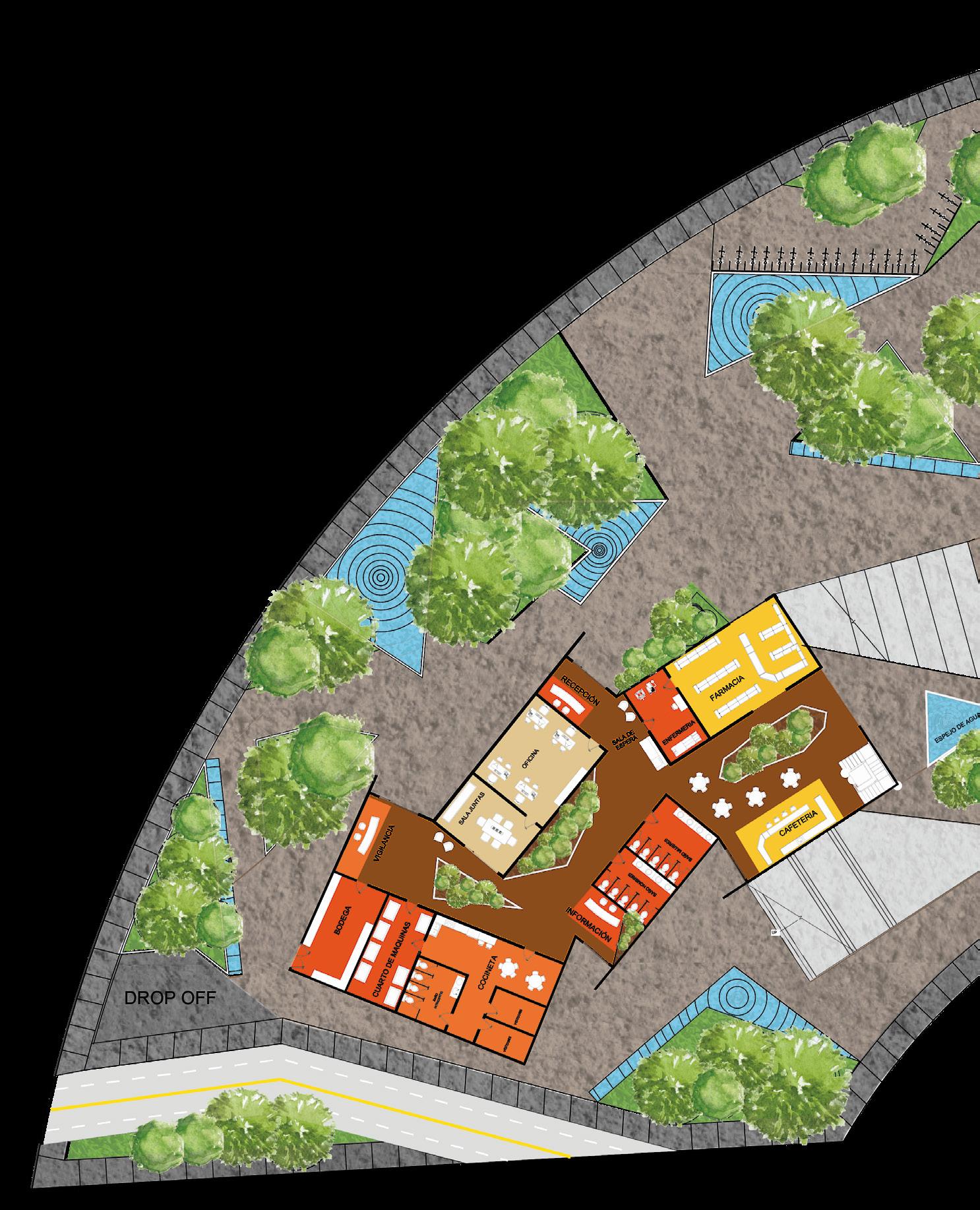

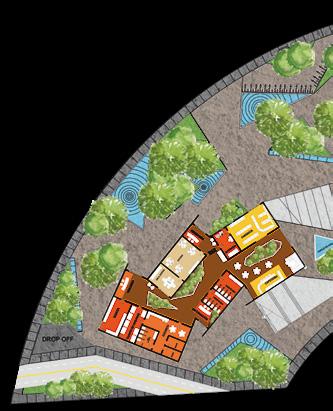

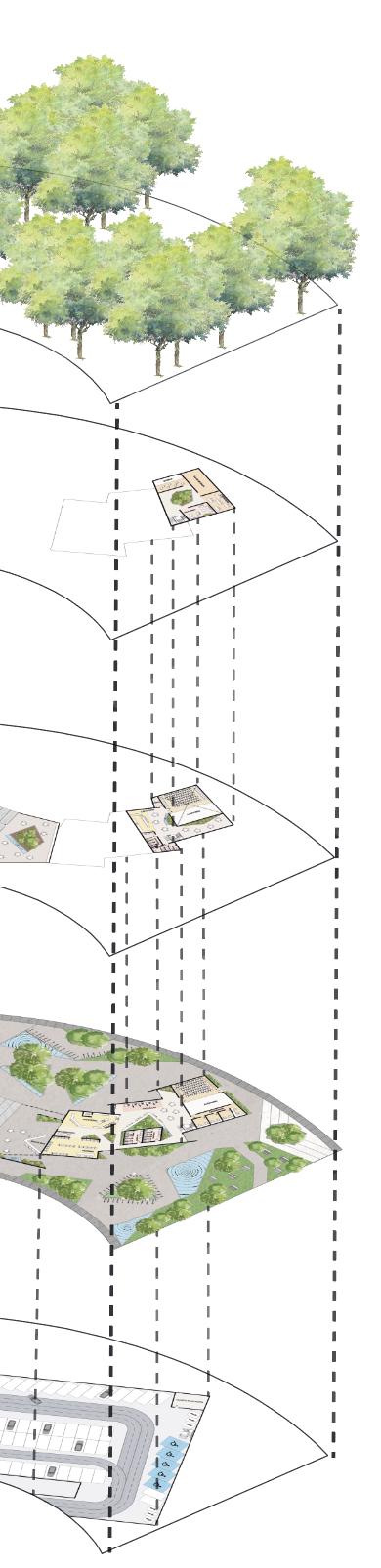

AREA VERDE CUEREPO DE AGUA SOMBRA
VEGETACION
AREA VERDE CUERPOS DE AGUA

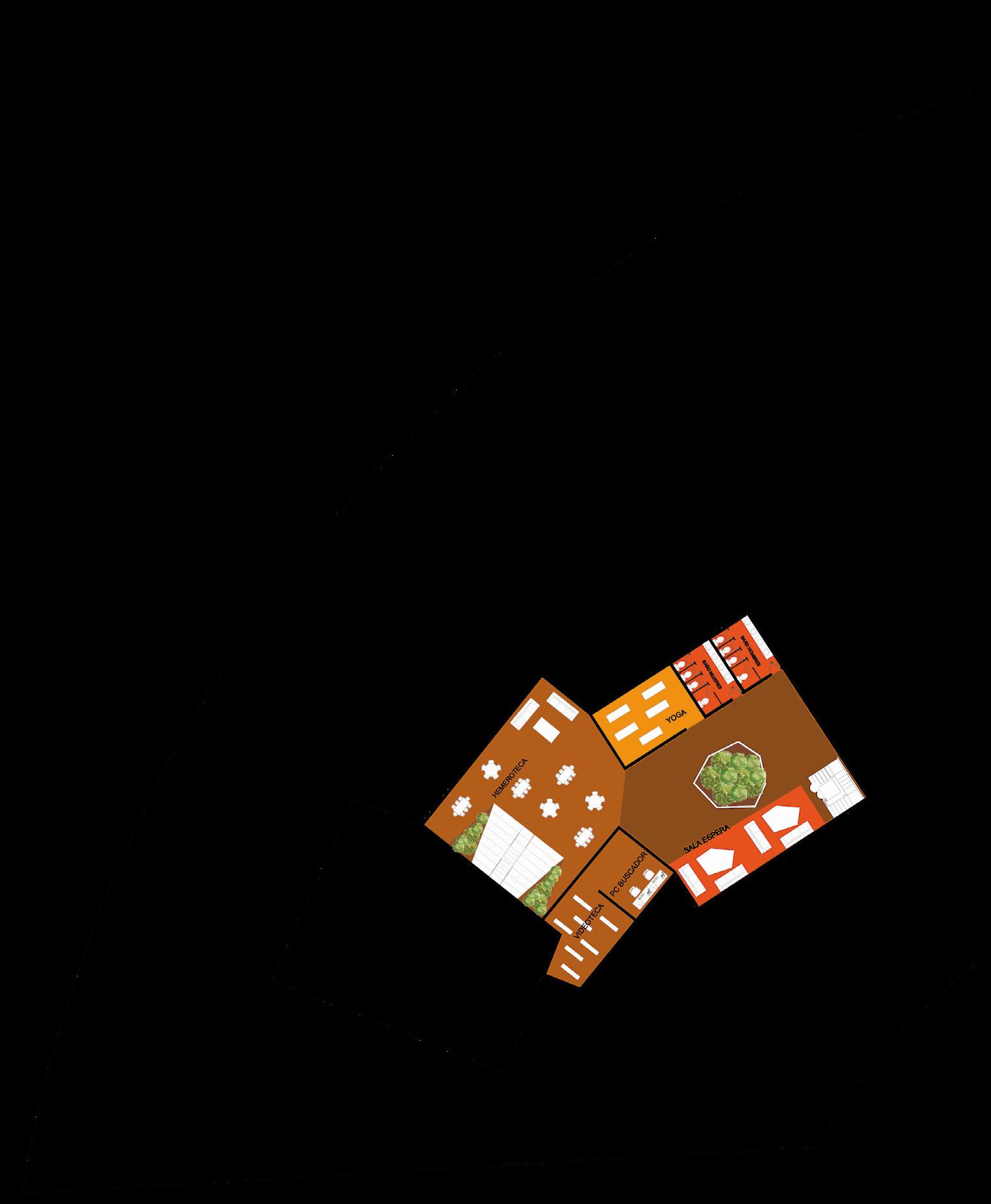

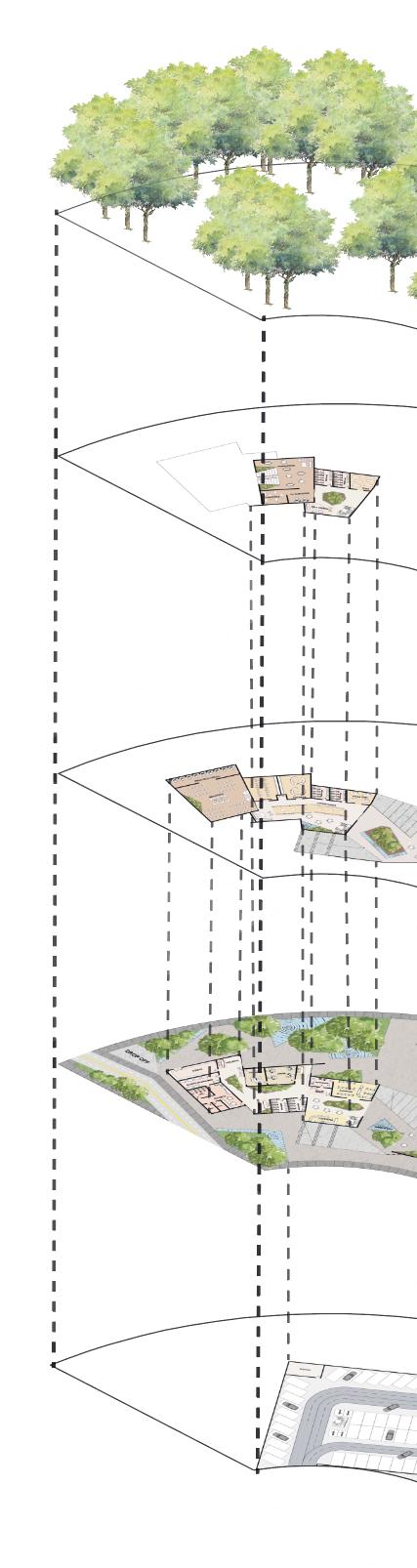

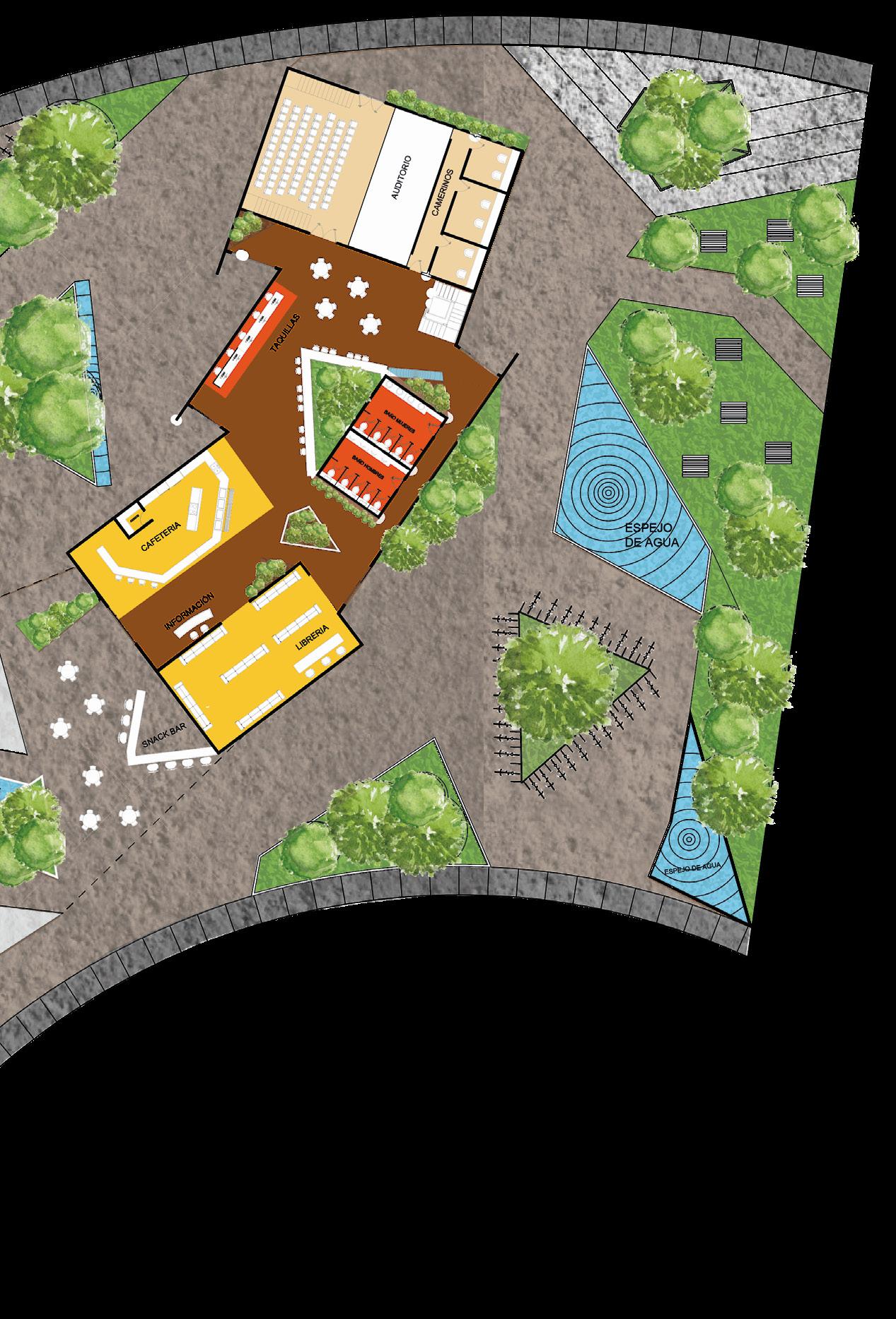

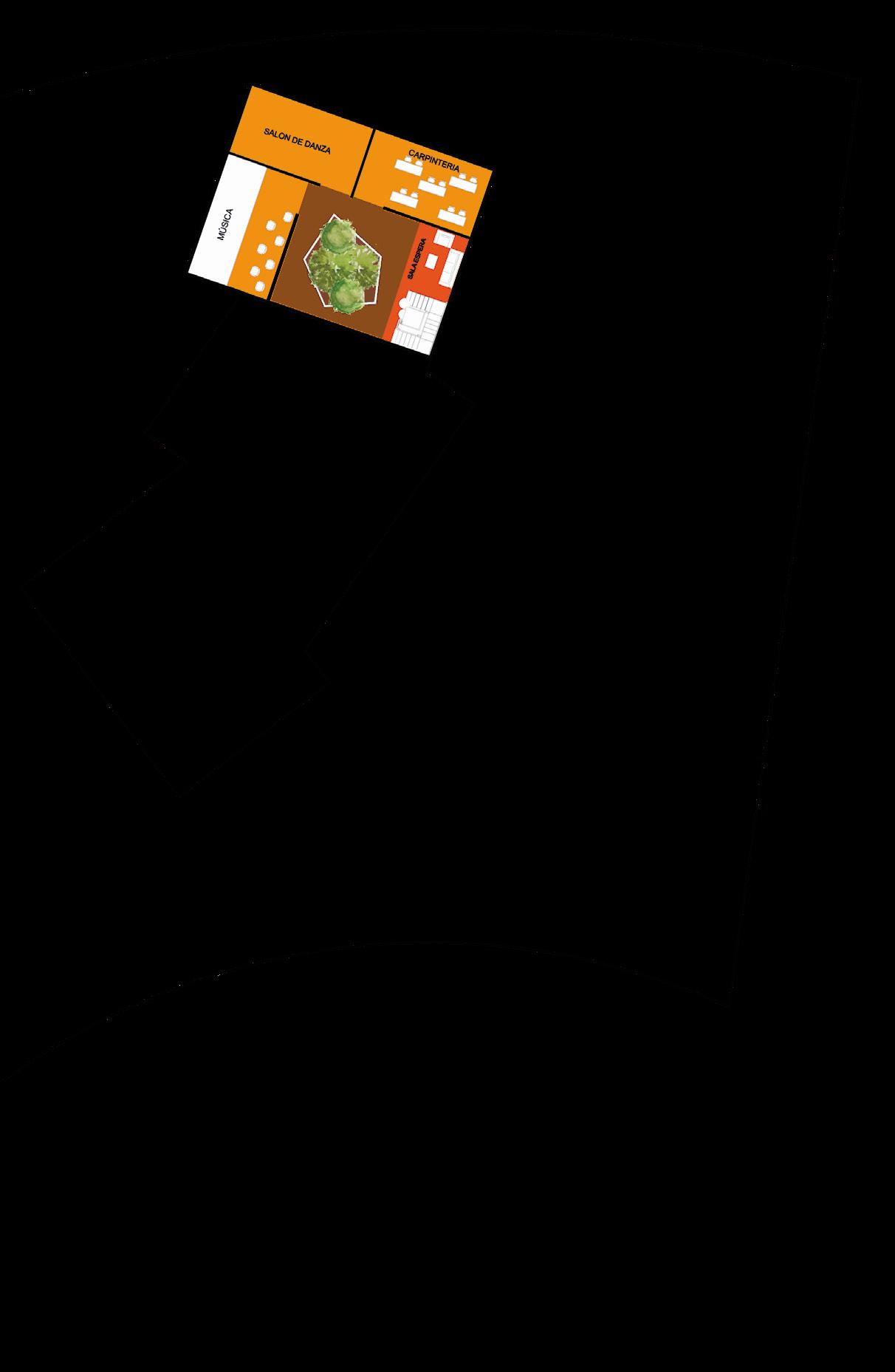

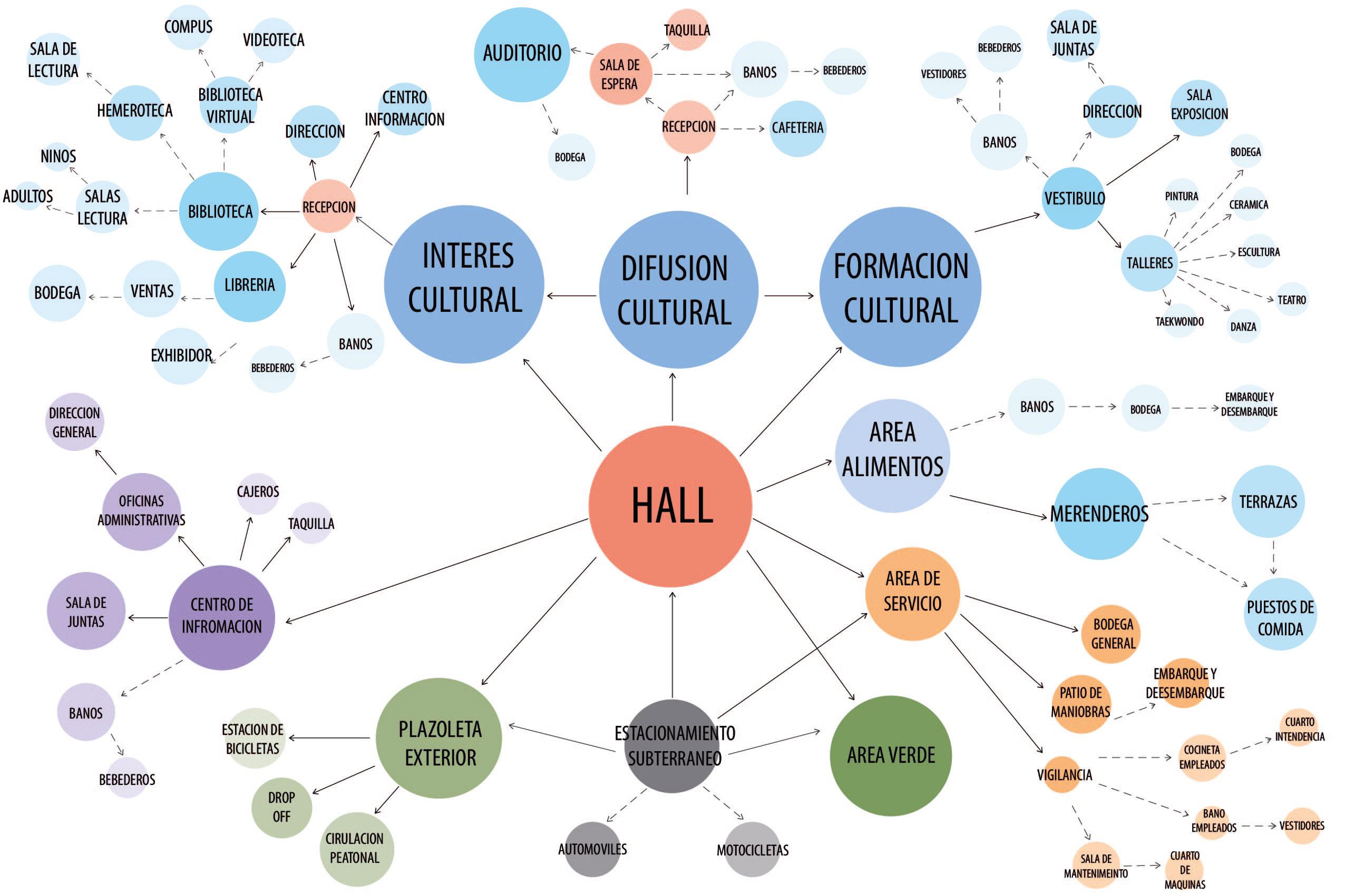

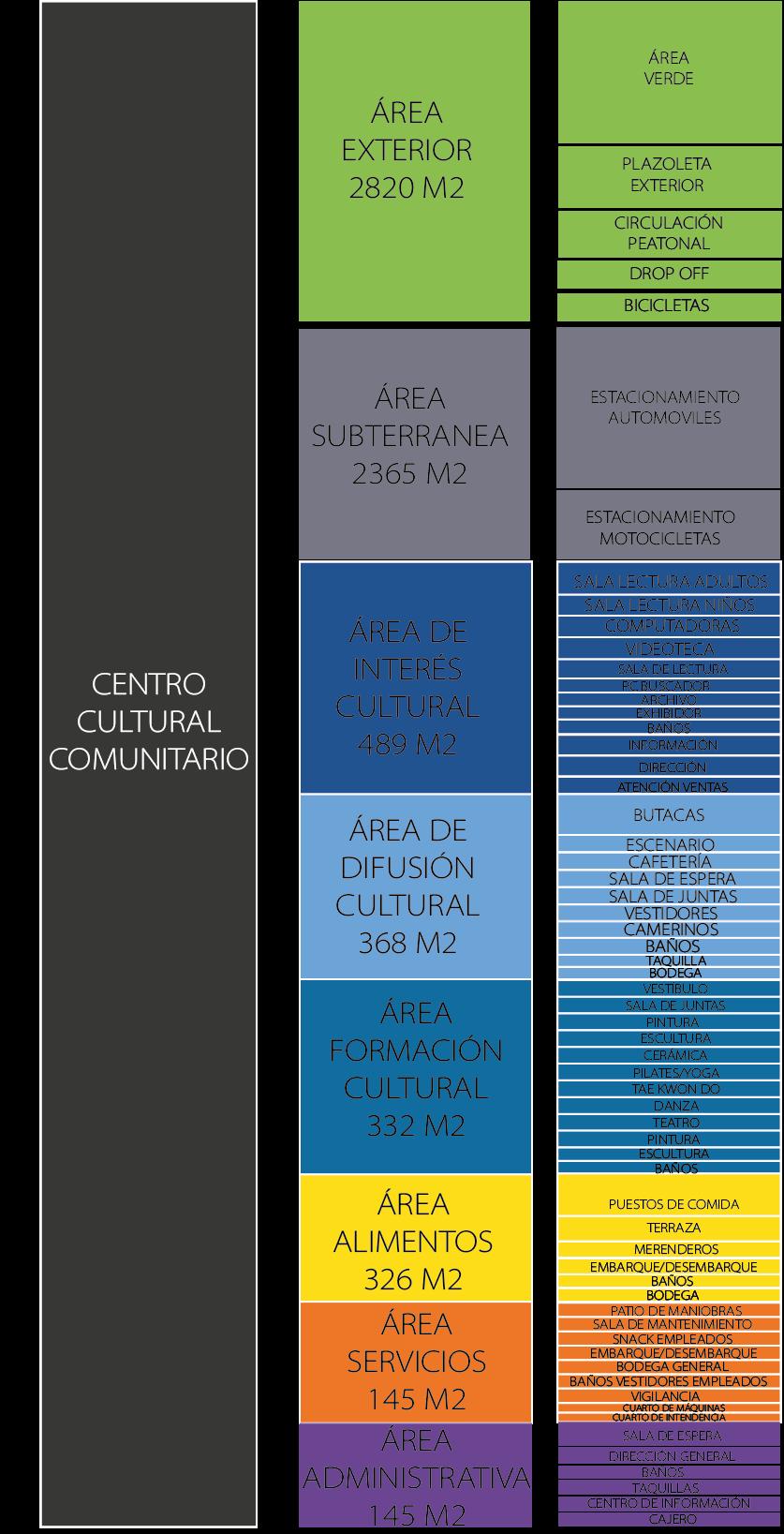

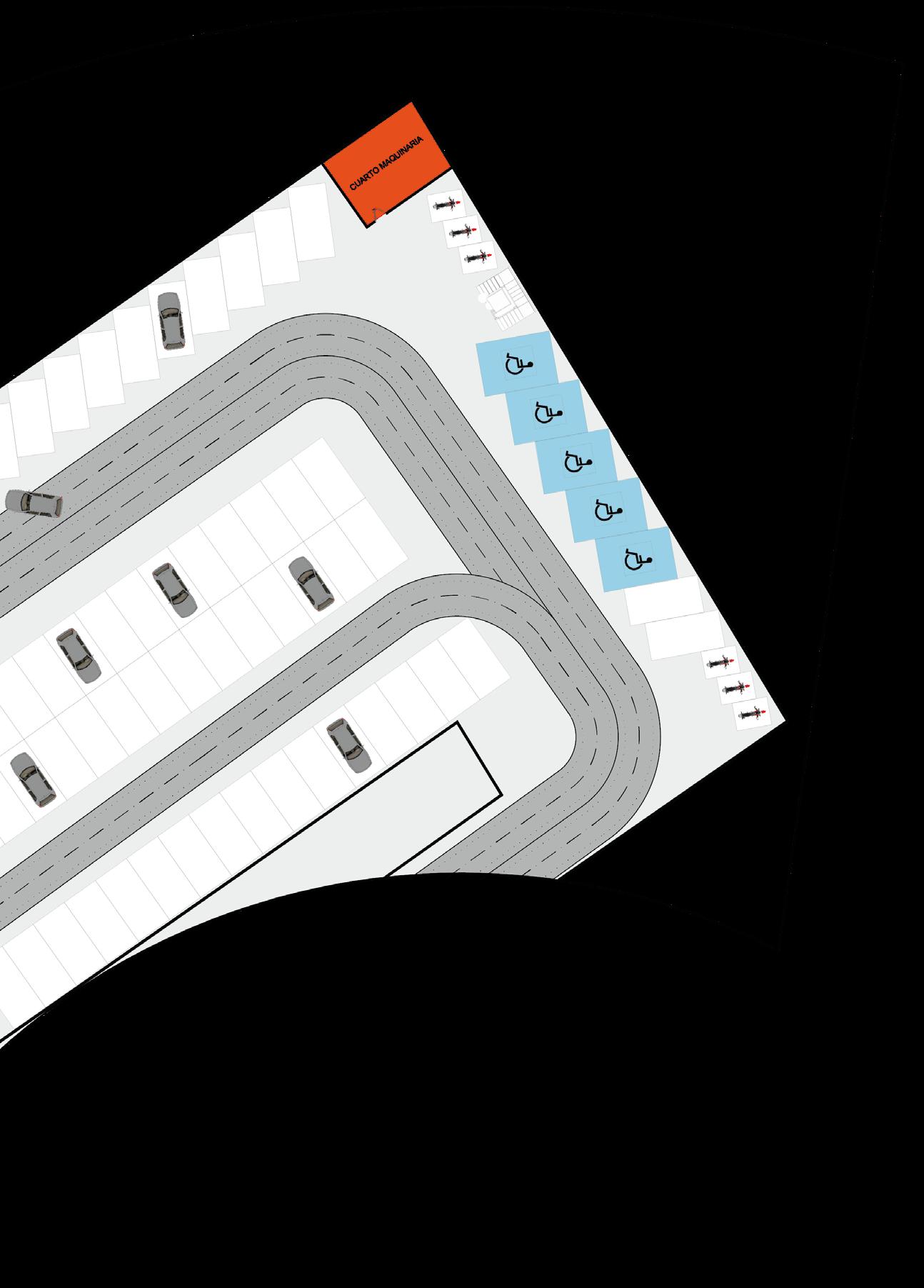

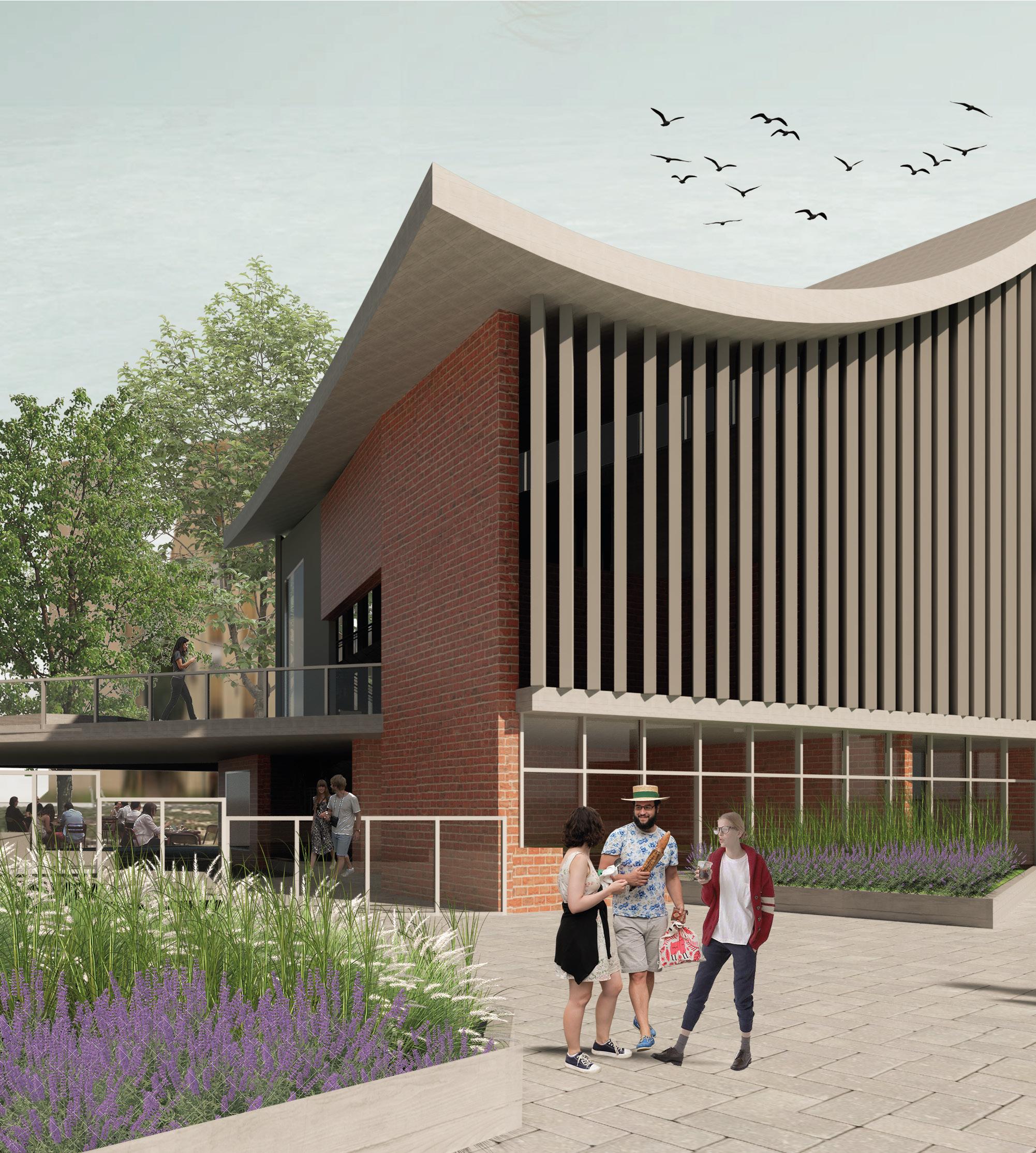

ADMINISTRACION VIGILANCIA COMERCIO
SERVICIO
VEGETACION DIFUSION CULTURAL
VEGETACION
AREA VERDE
CUERPOS DE AGUA
SERVICIO DIFUSION CULTURAL
INTERES CULTURAL
FORMACION CULTURAL COMERCIO
VEGETACION
AREA VERDE
SERVICIO FORMACION CULTURAL
INTERES CULTURAL

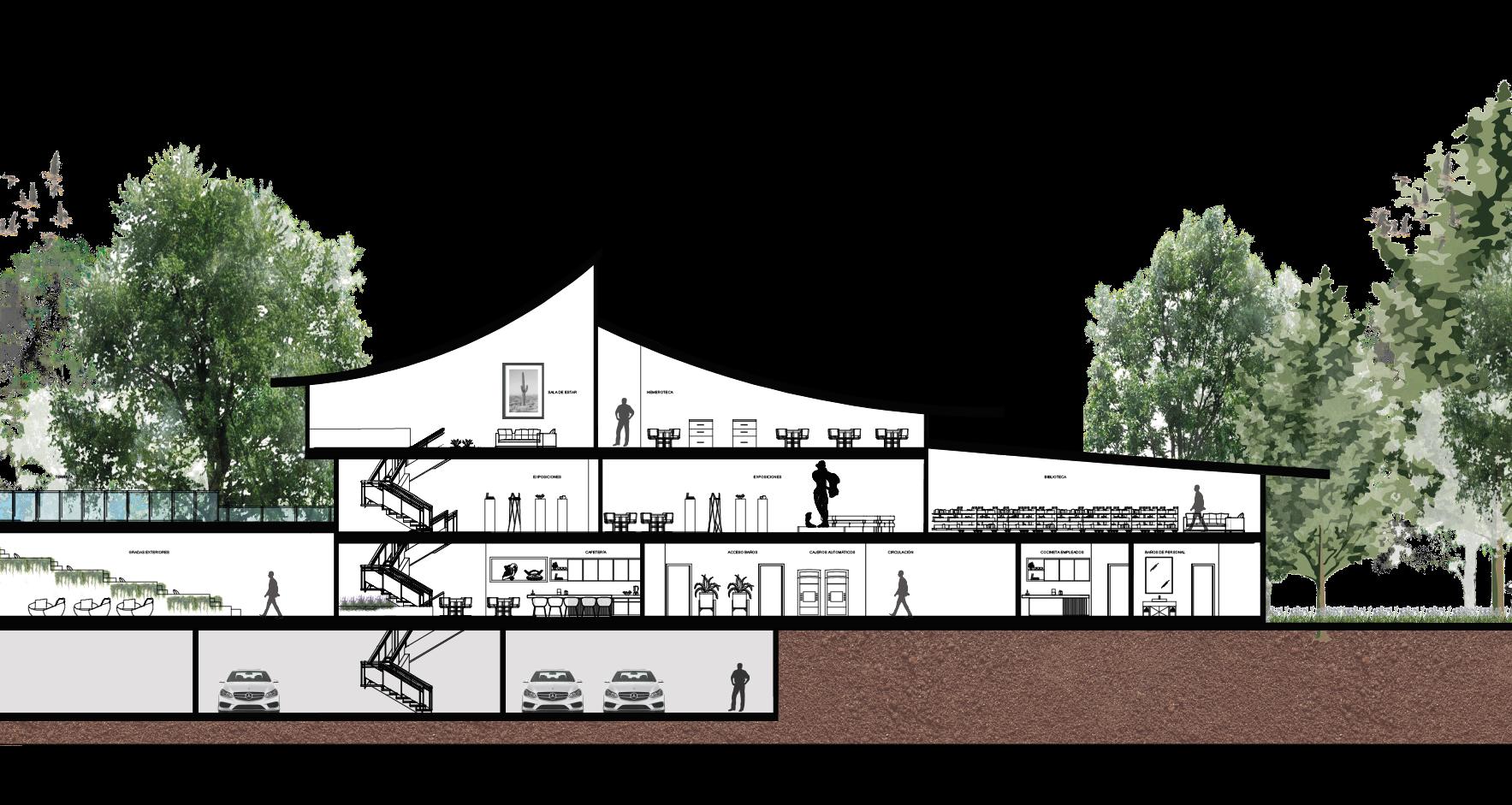

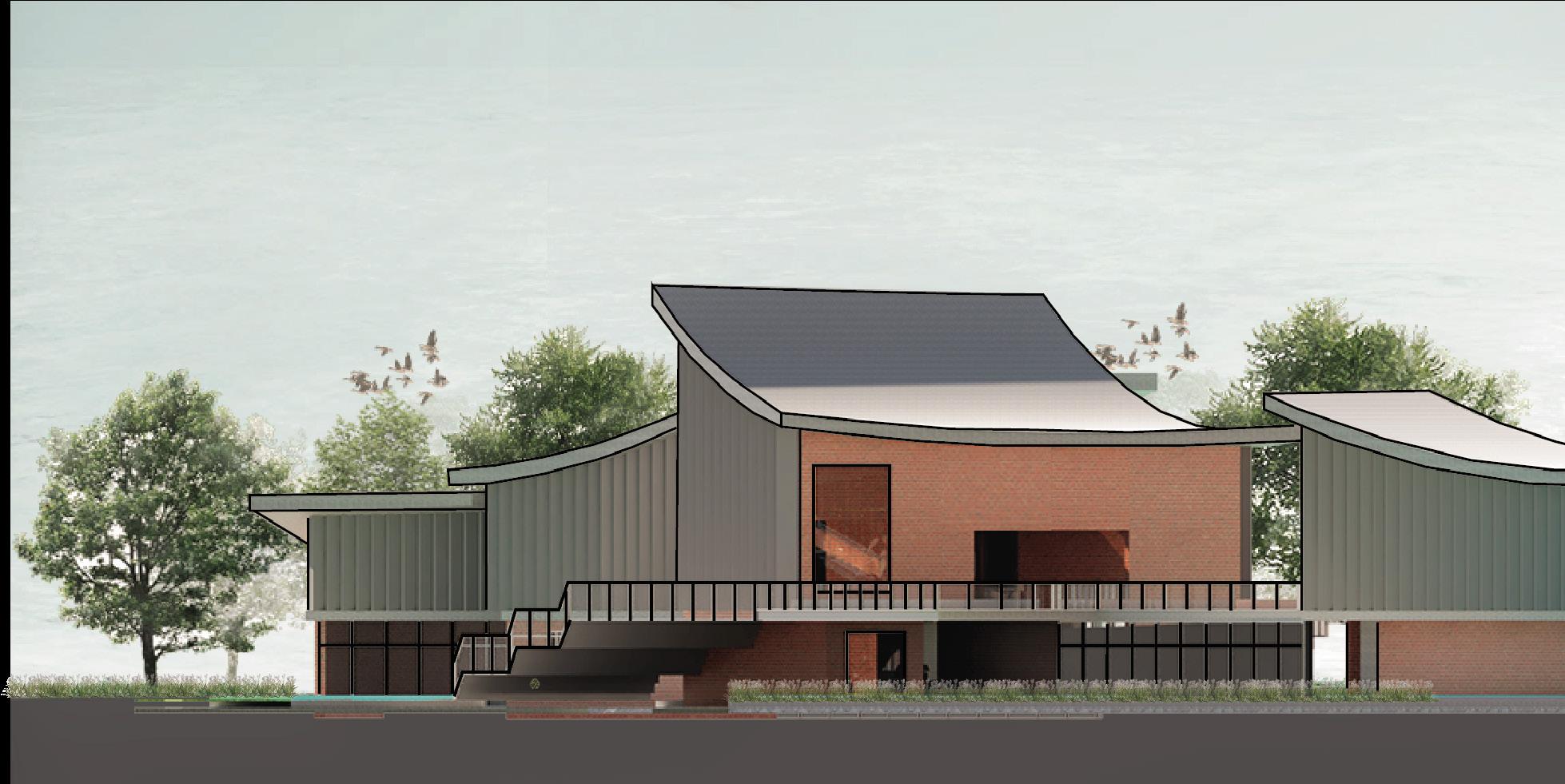

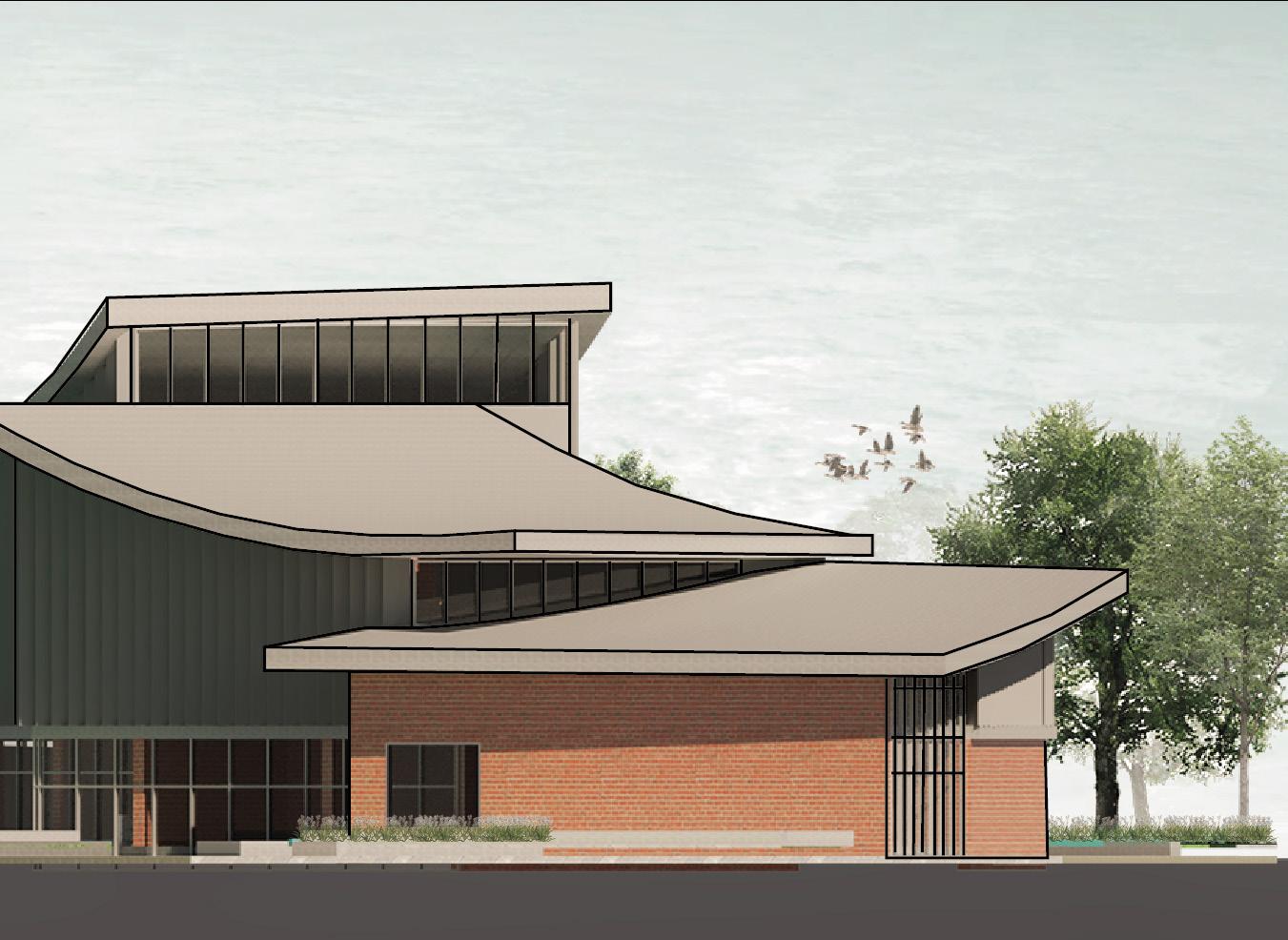

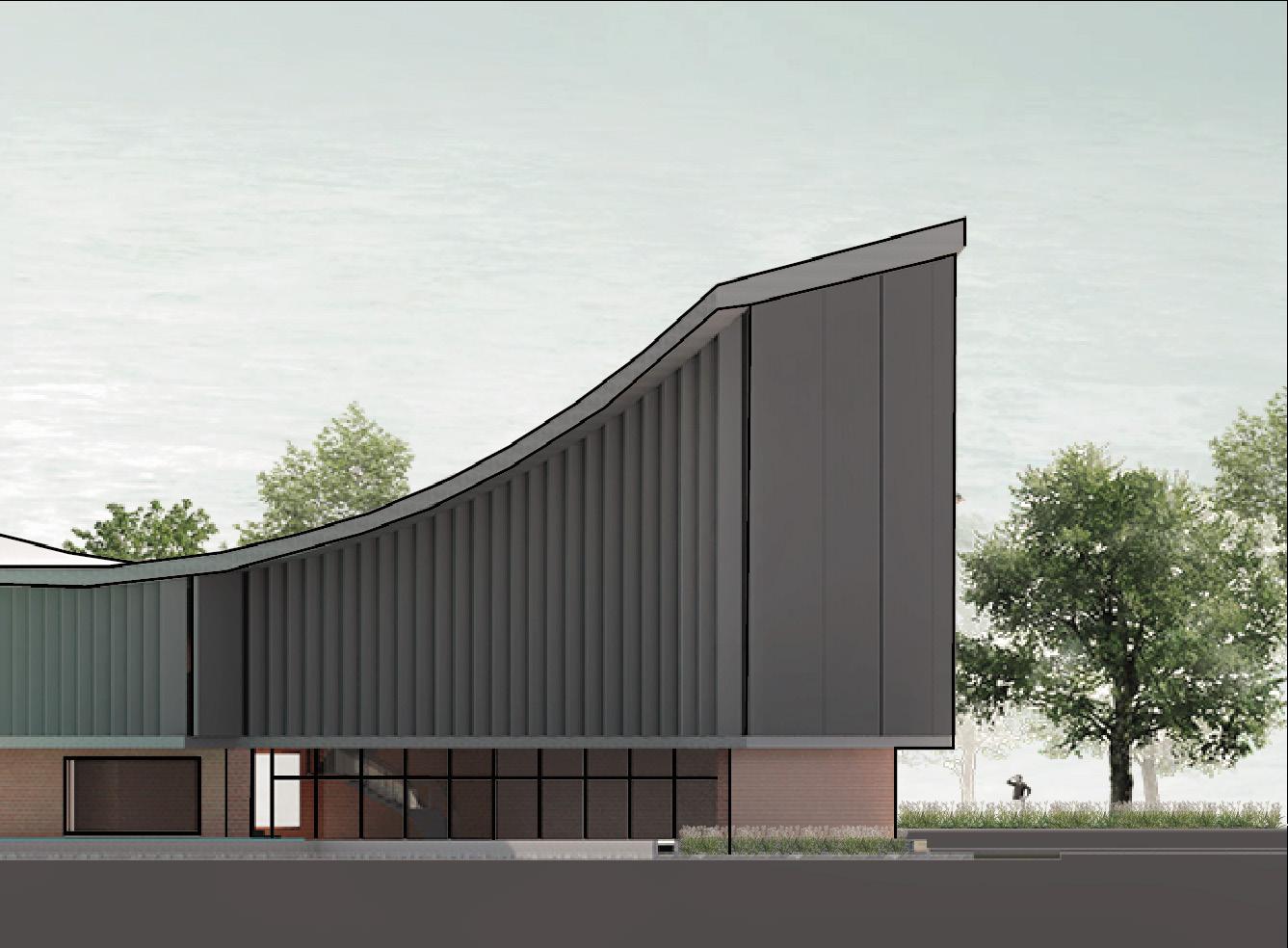

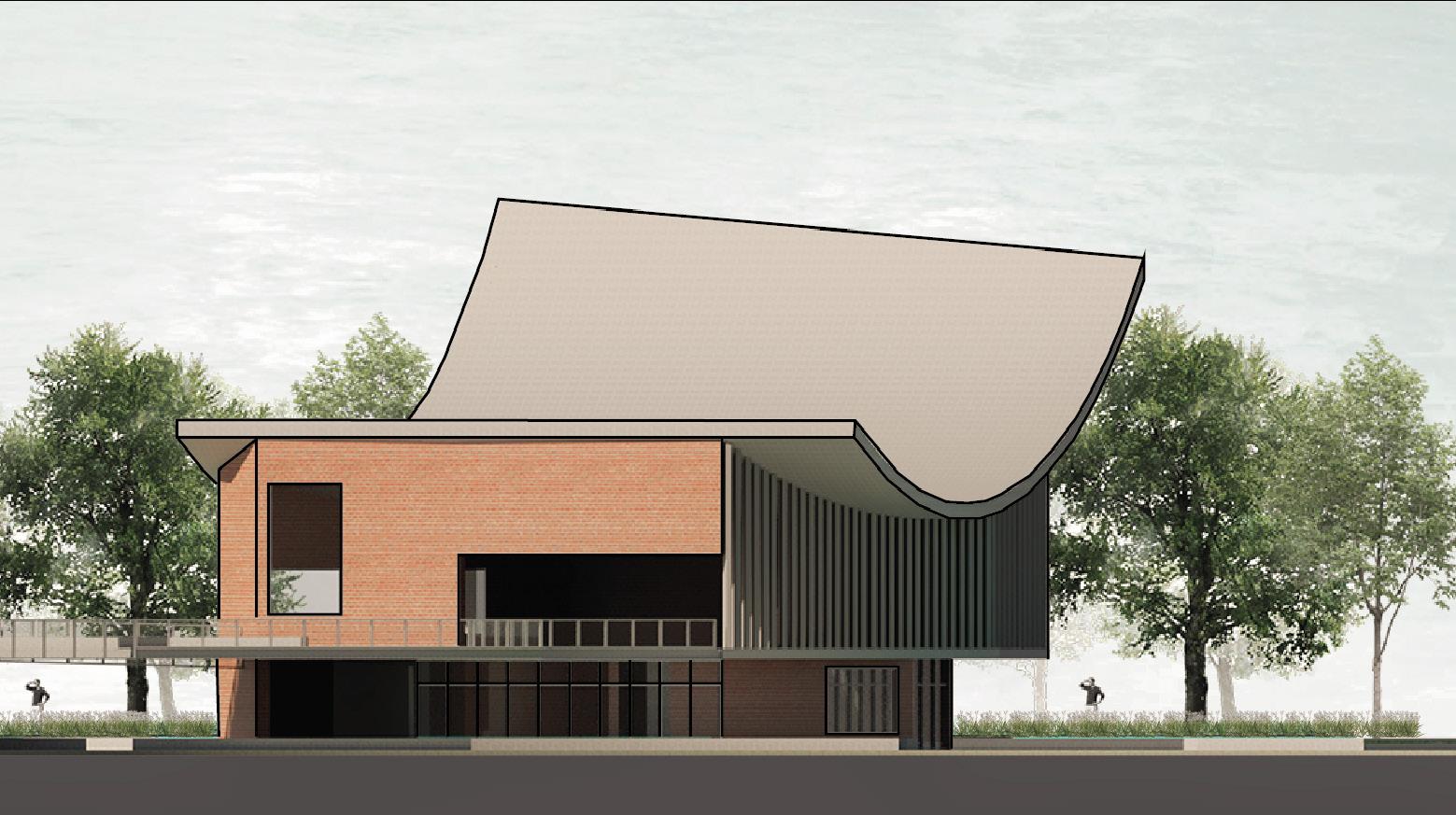

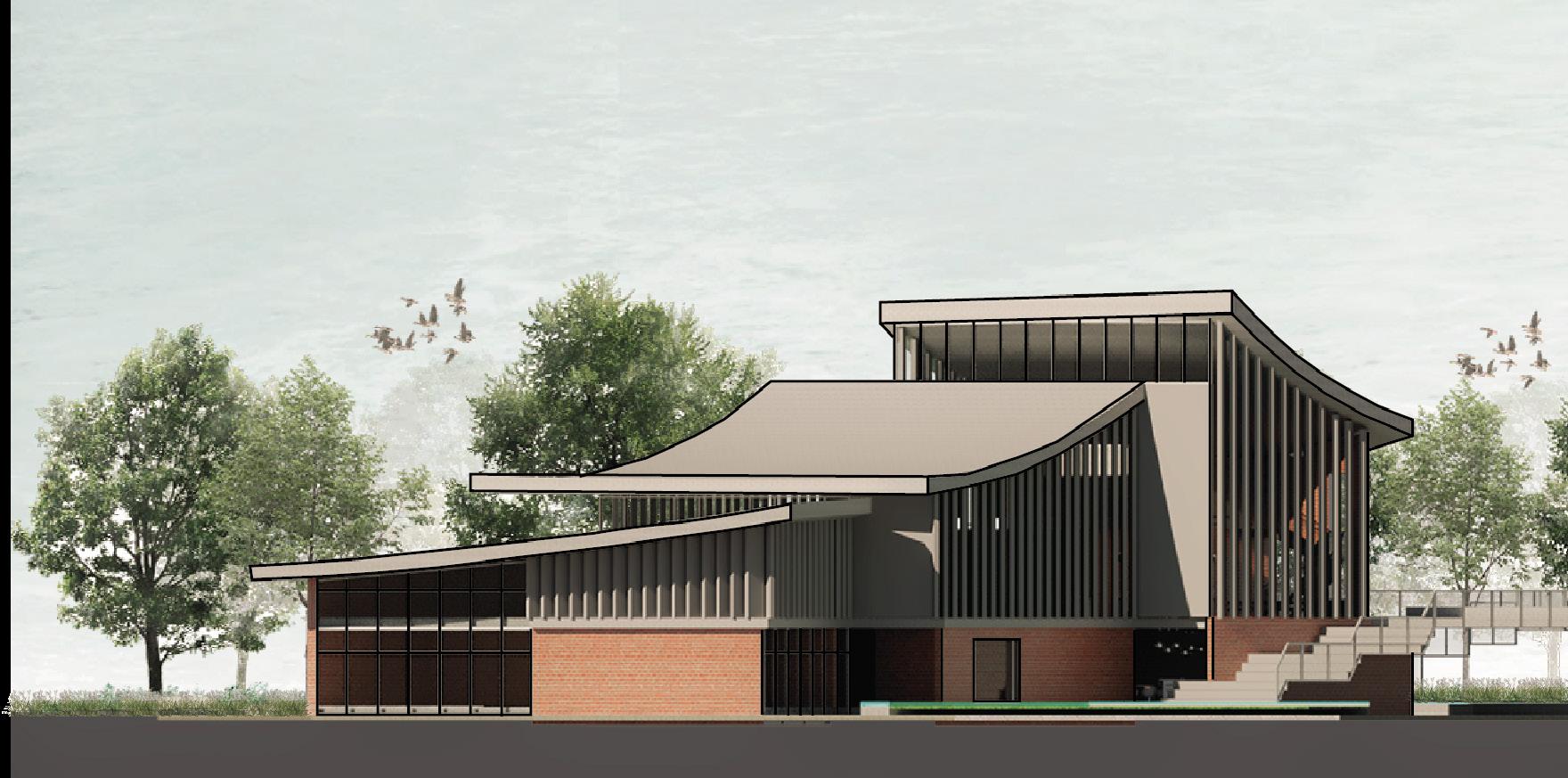

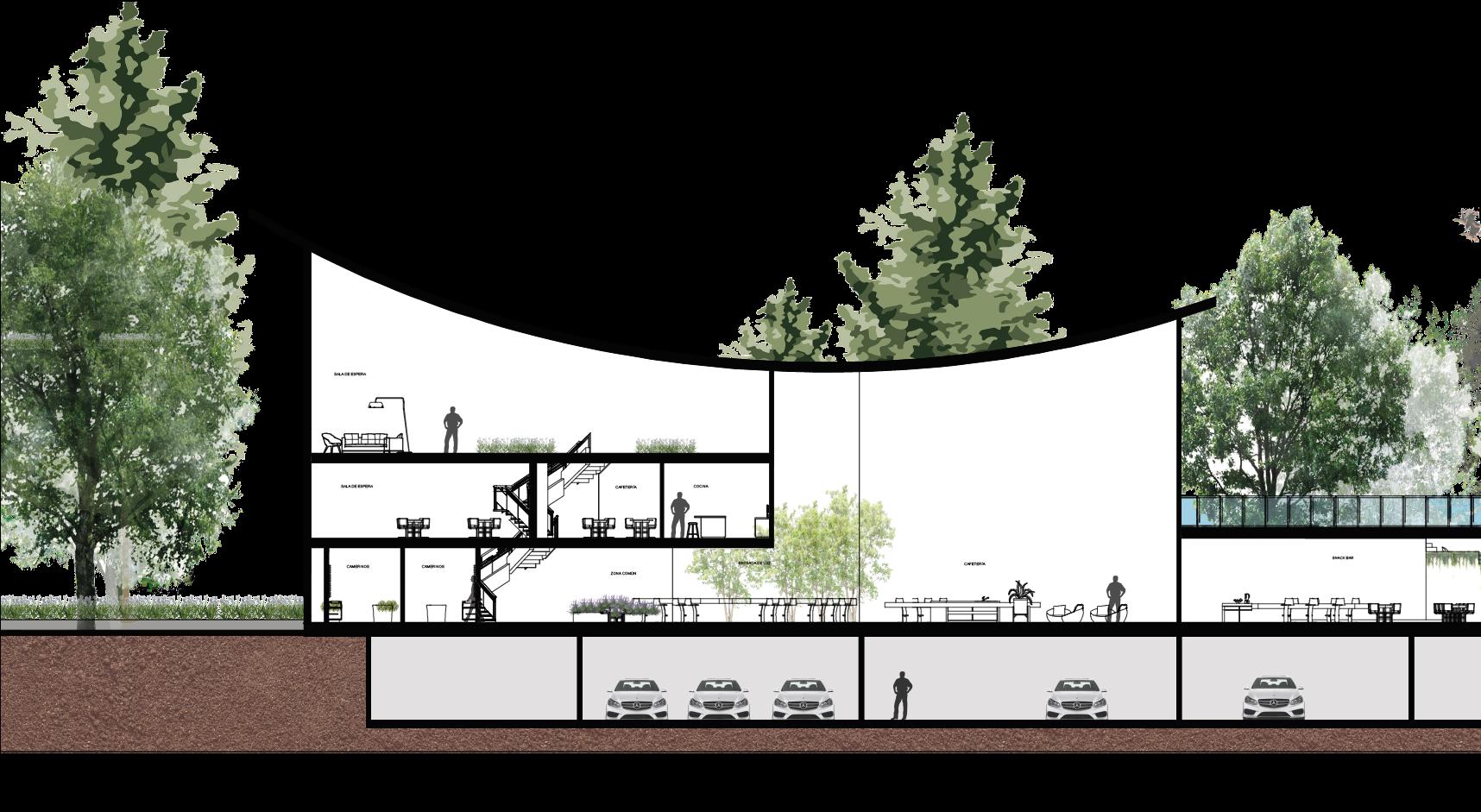

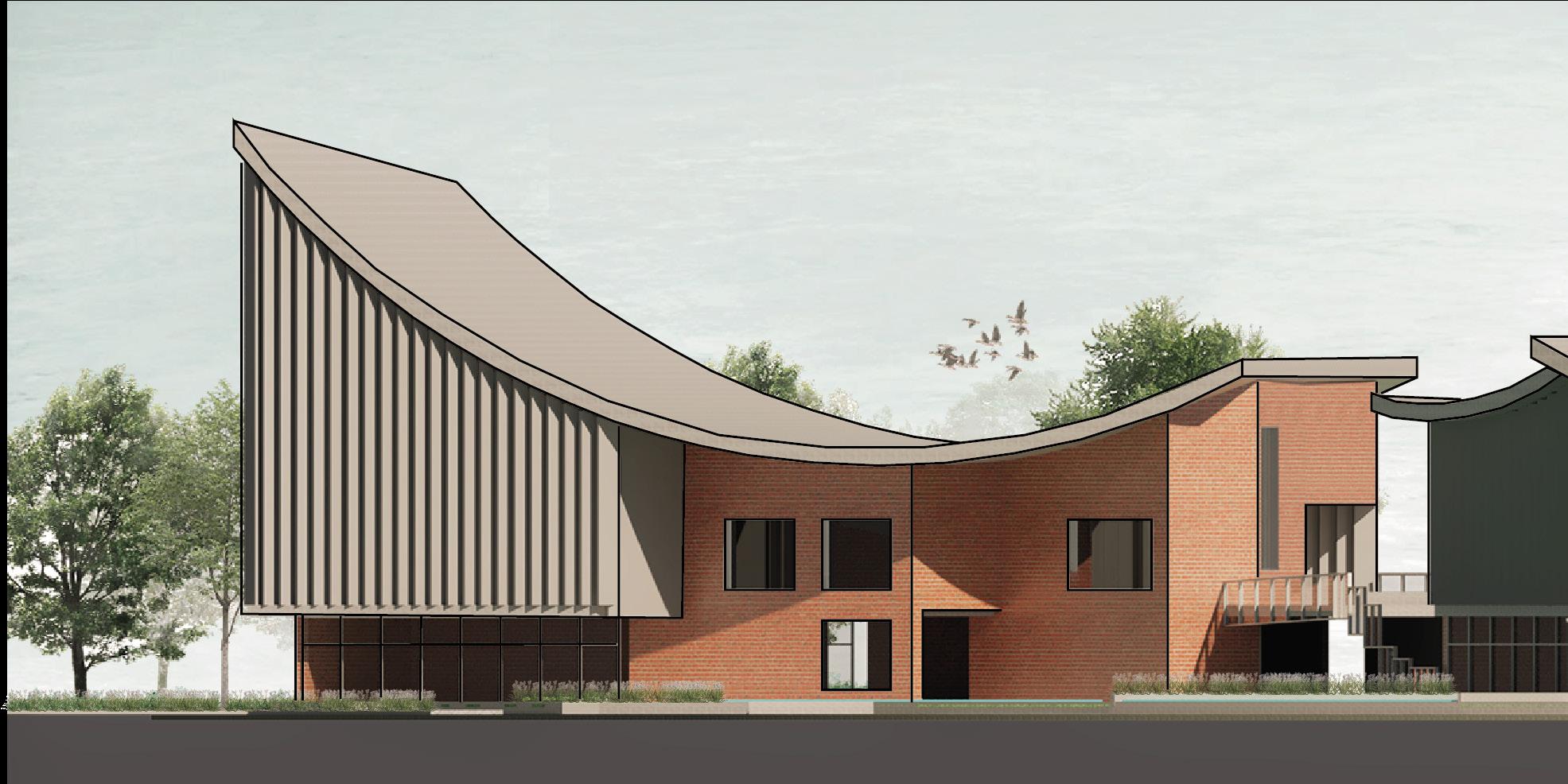

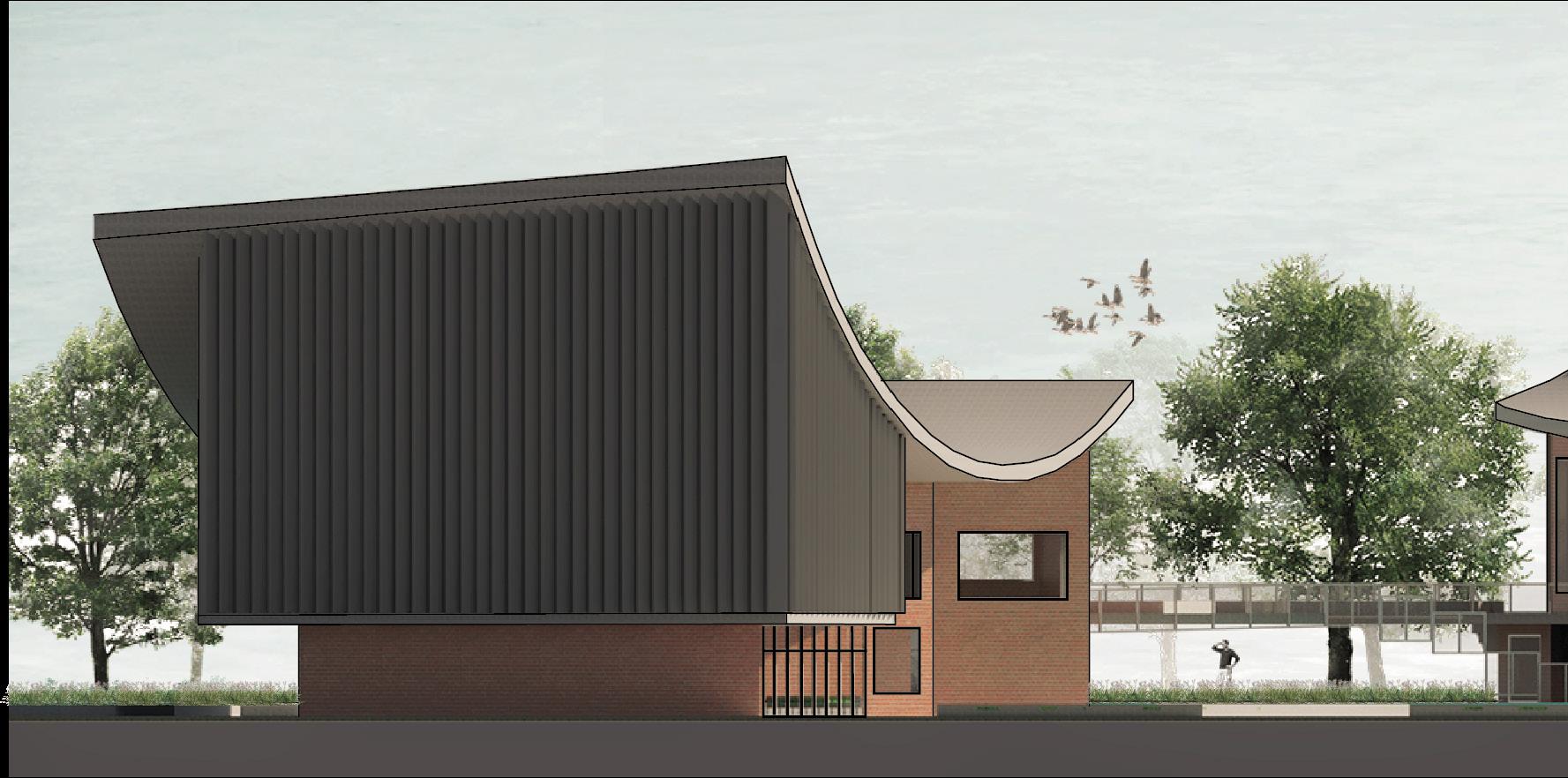

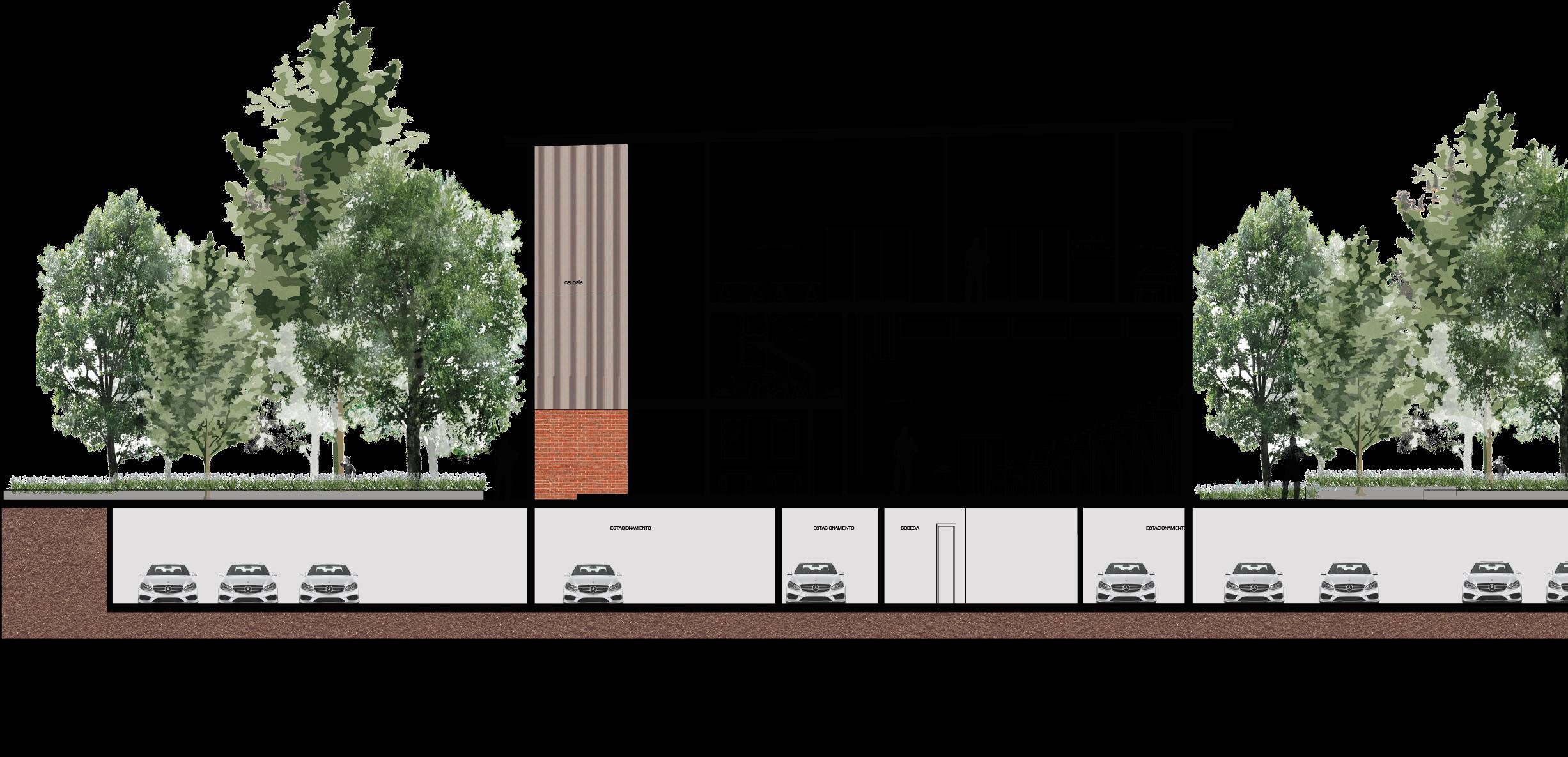

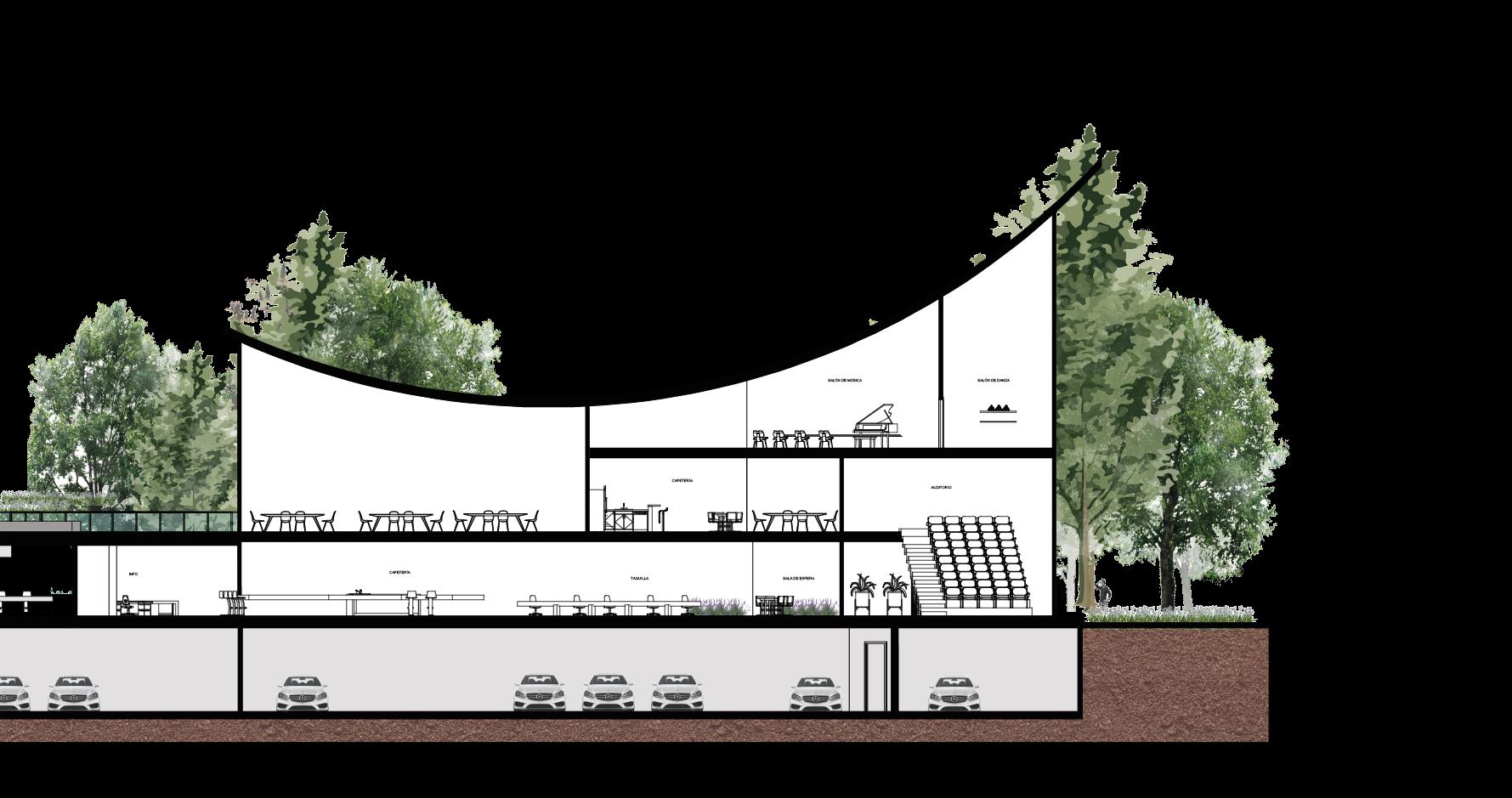

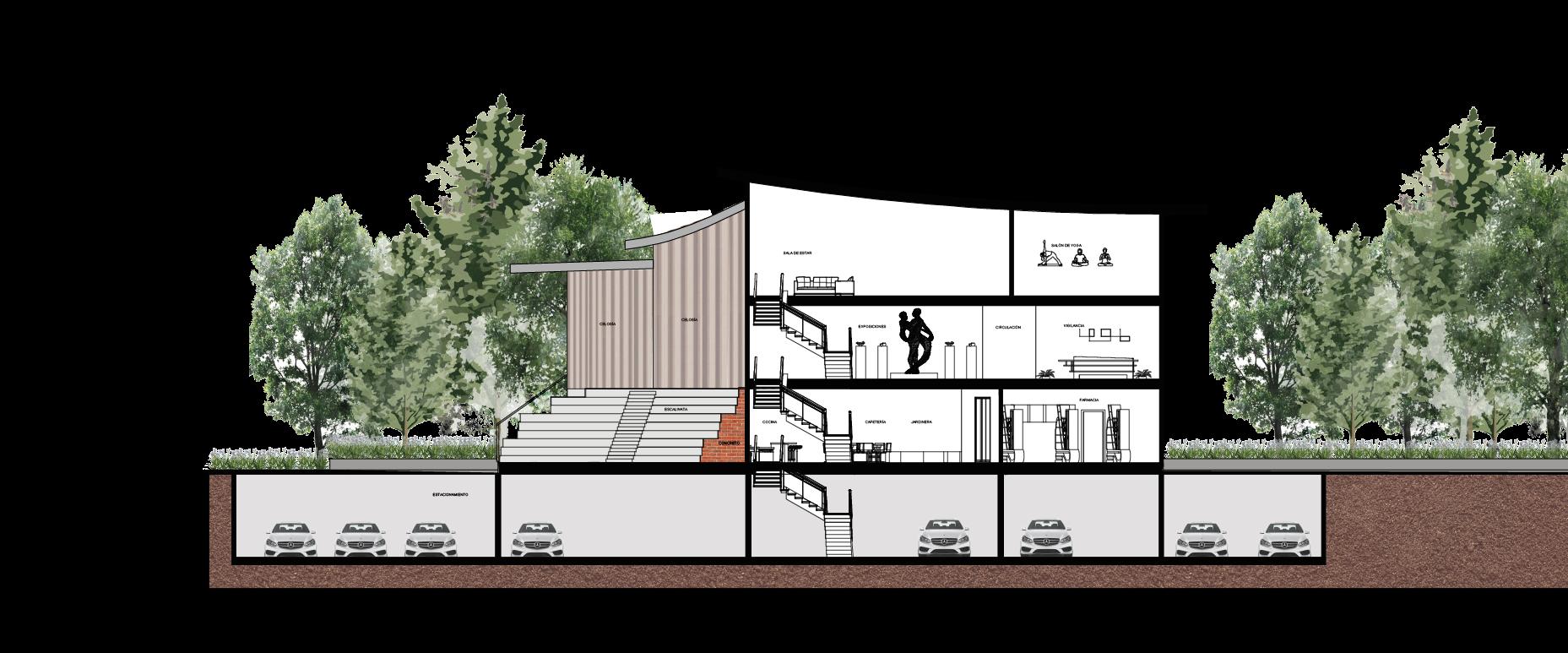

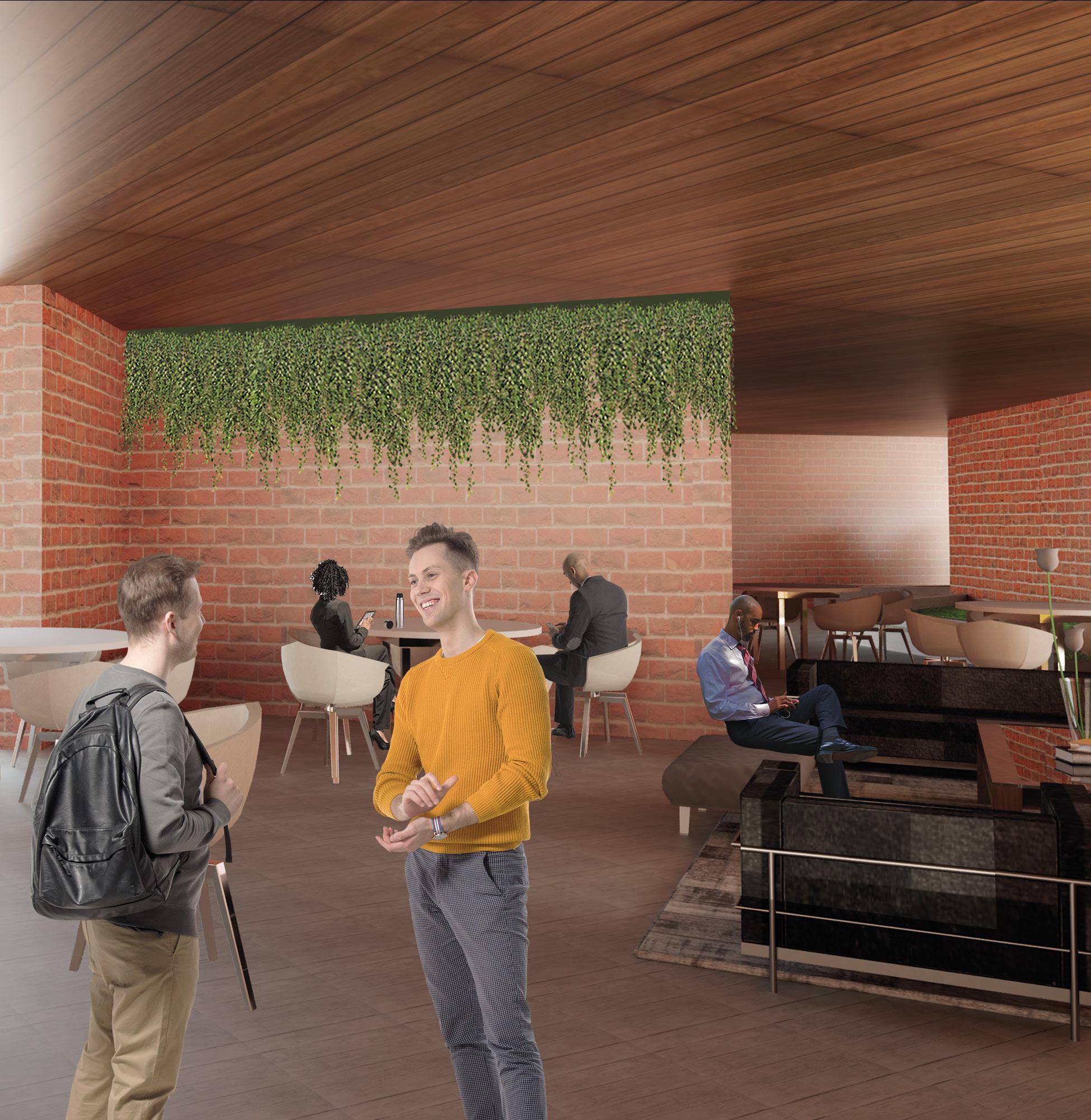

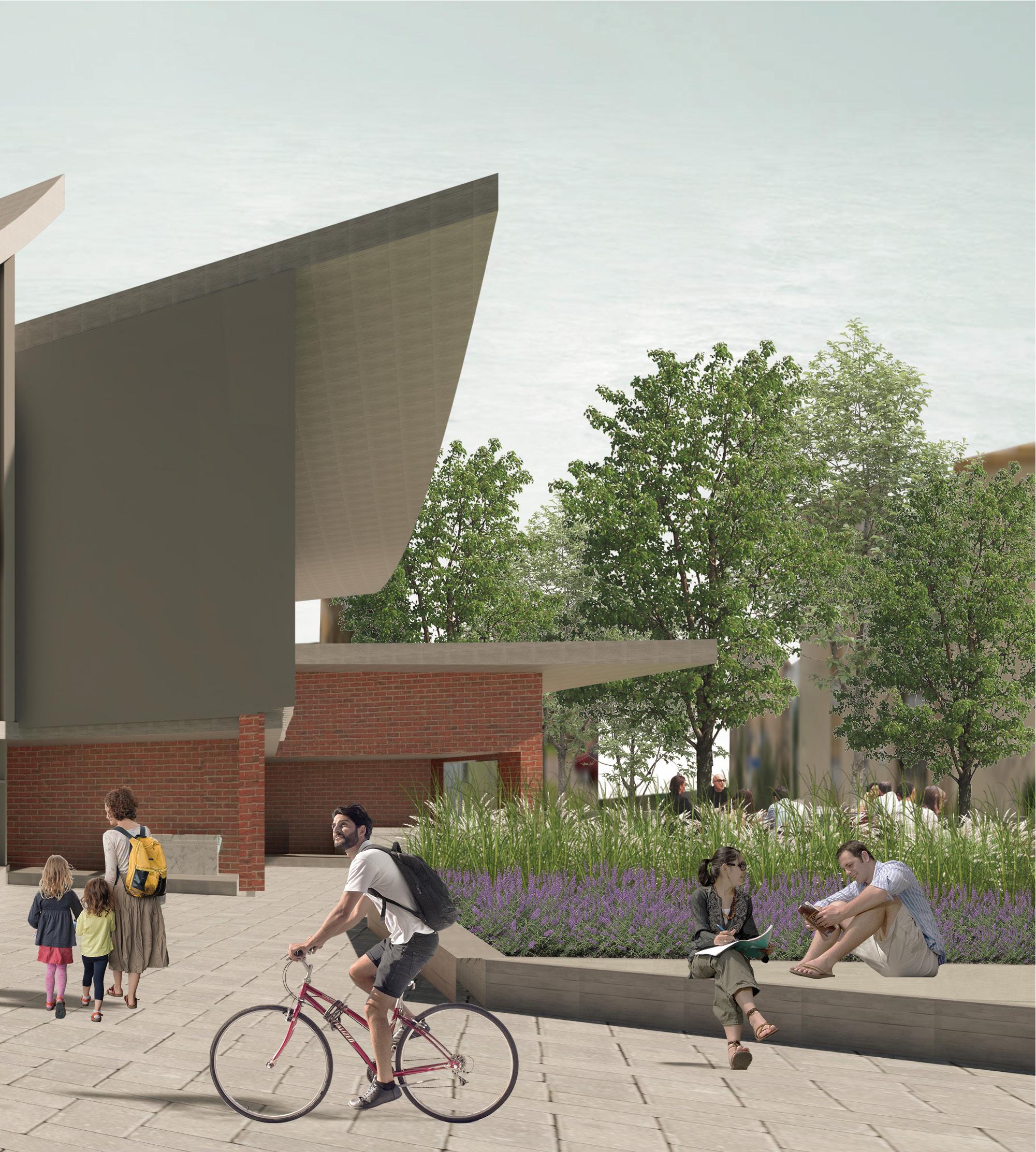

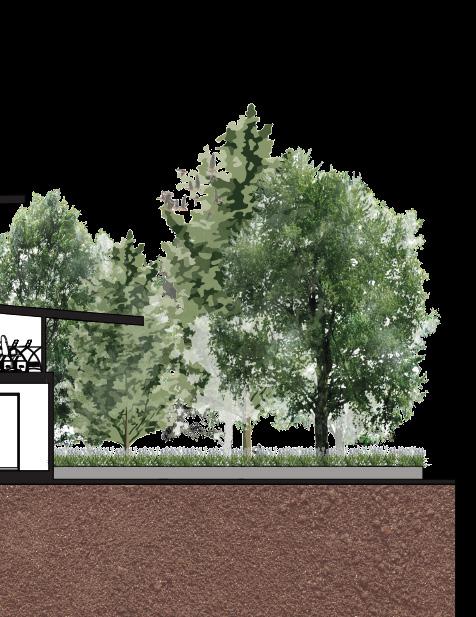

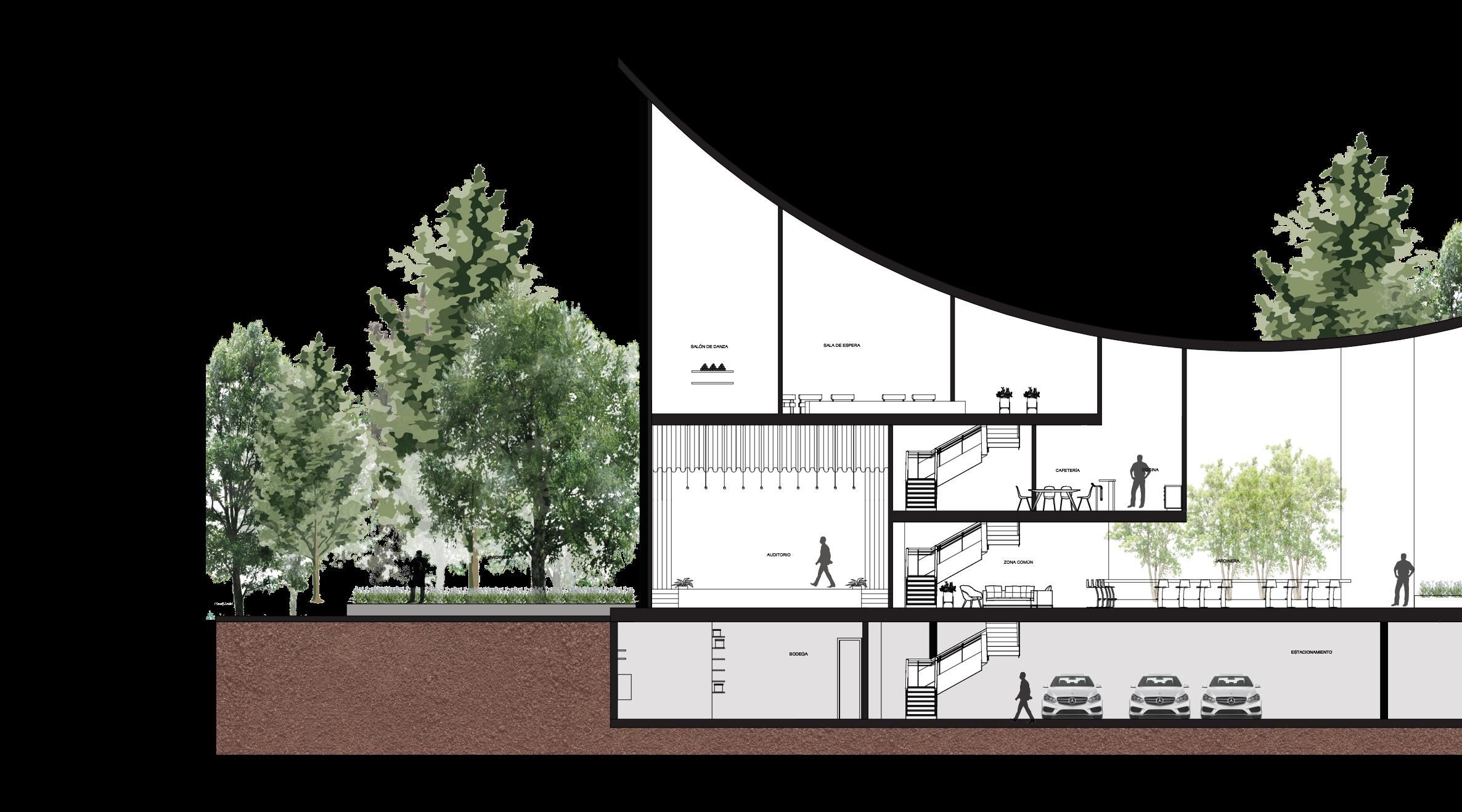

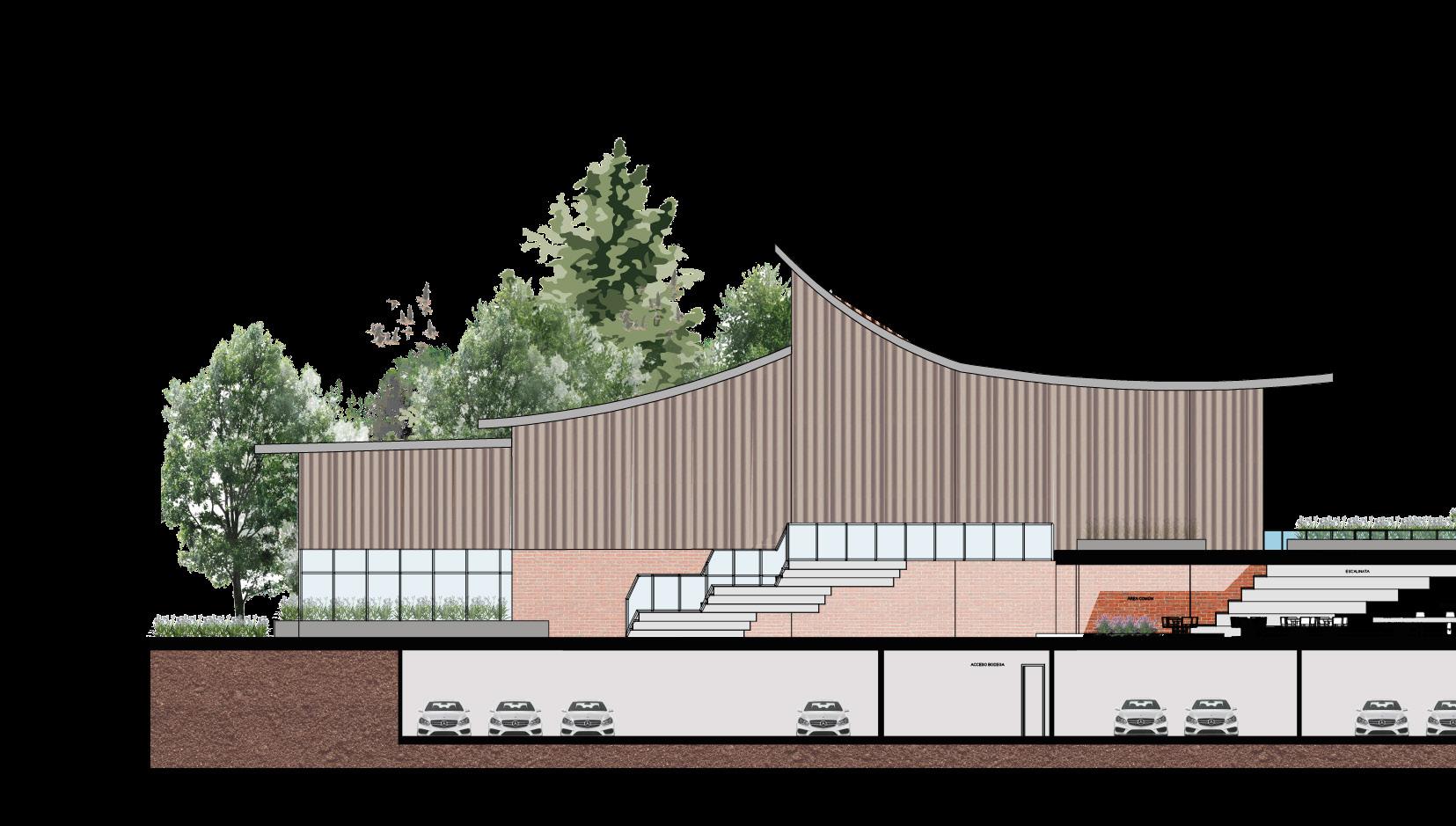

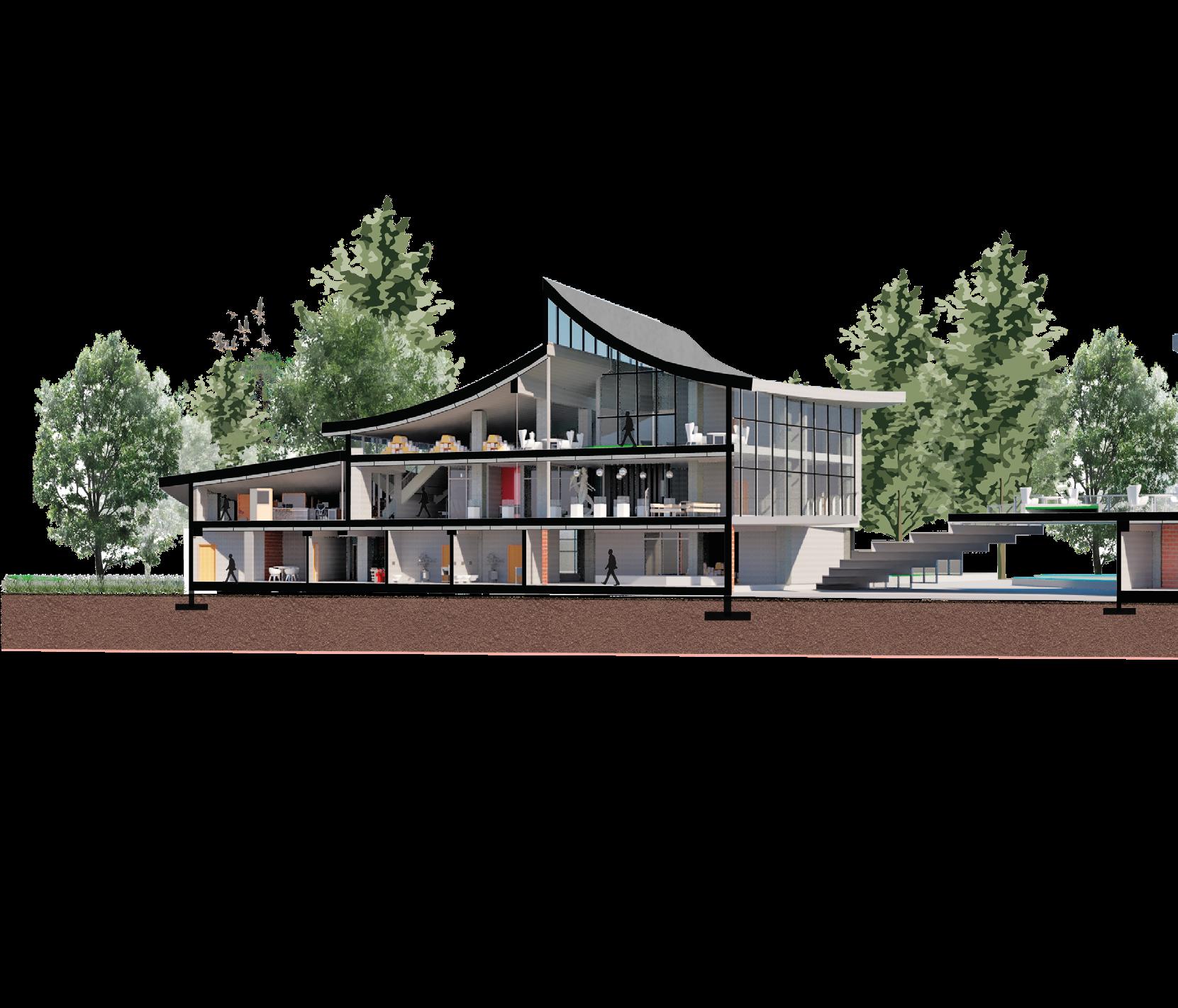

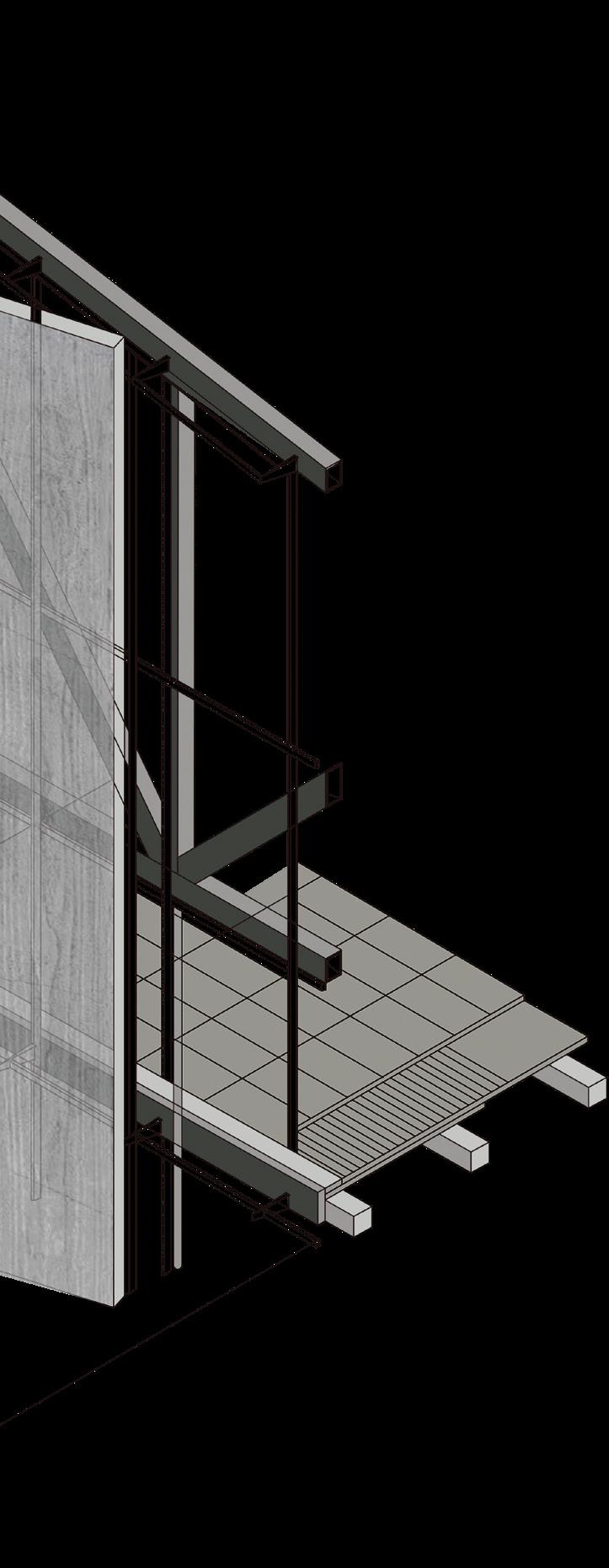

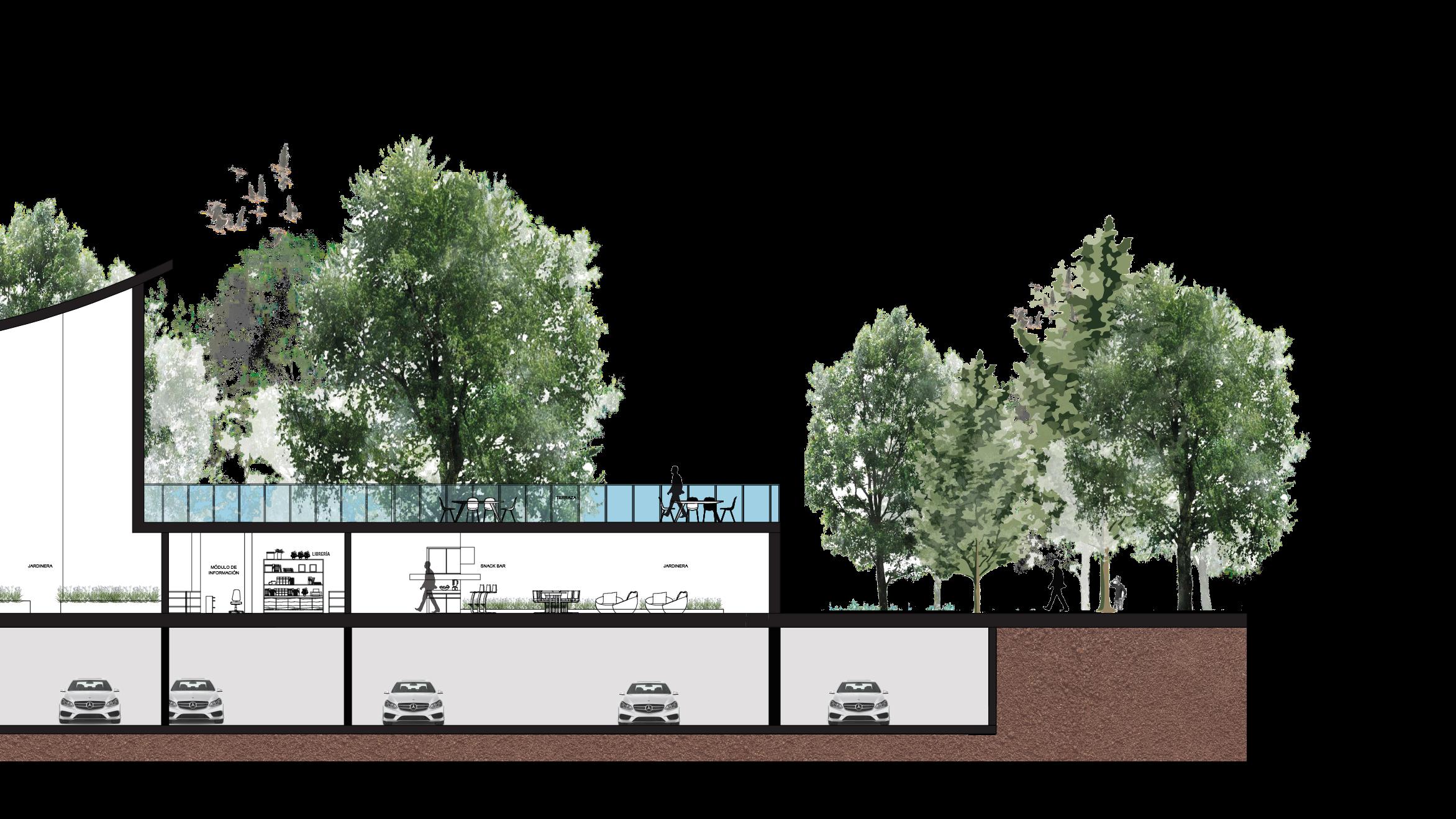

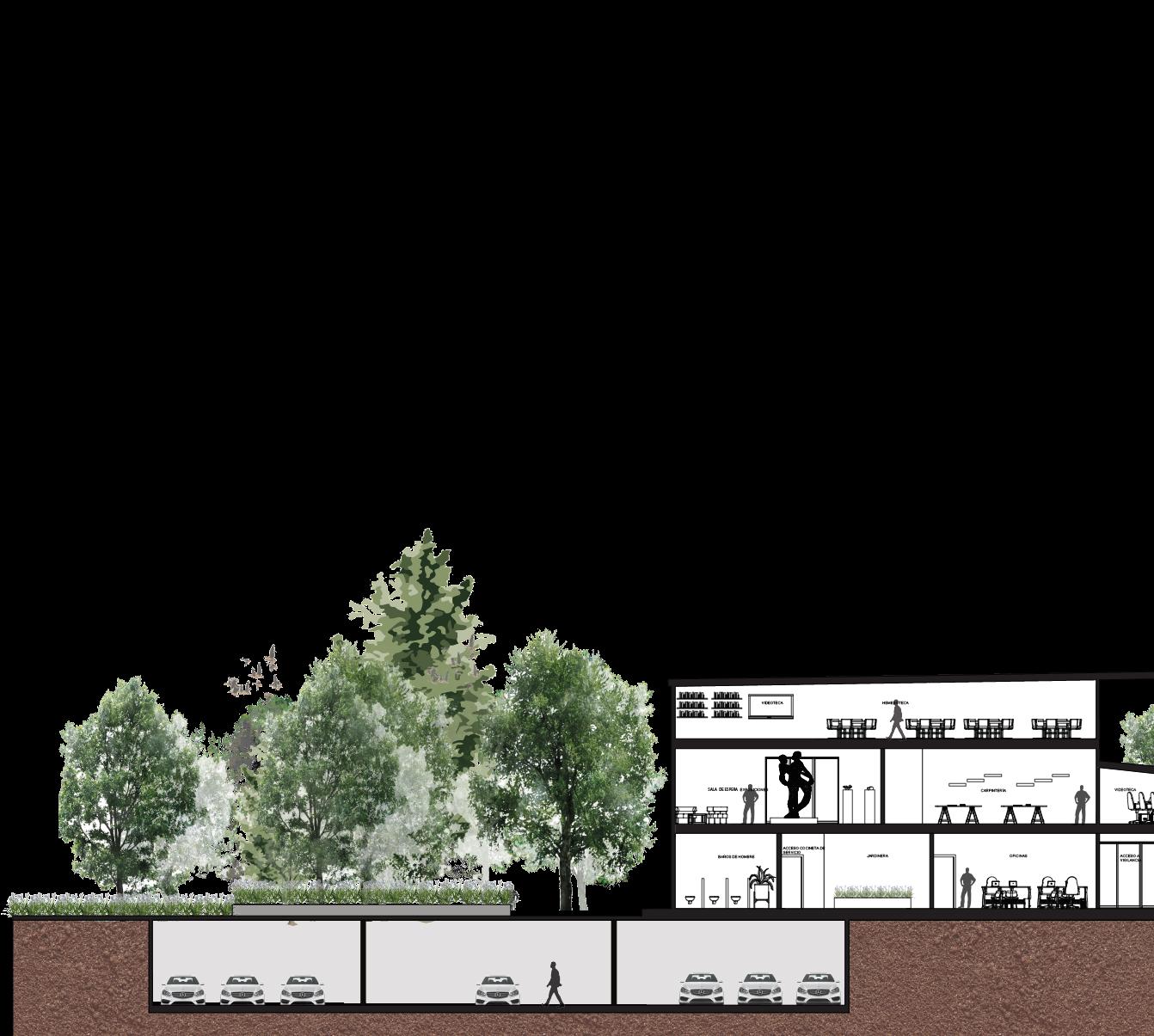

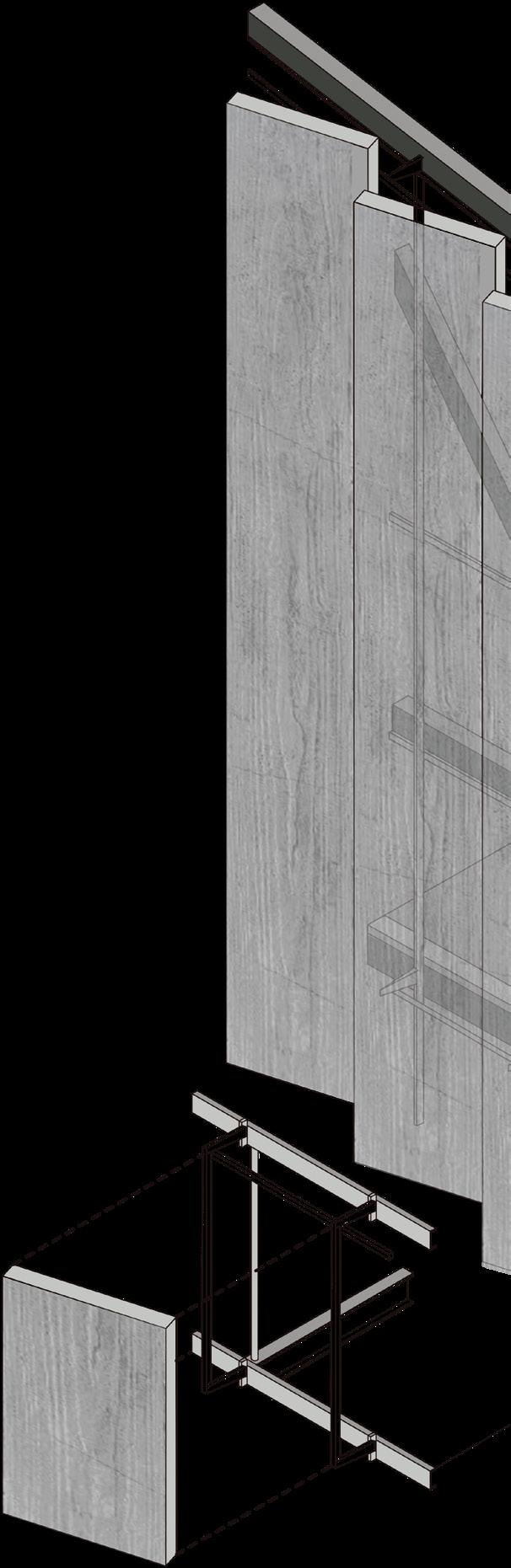

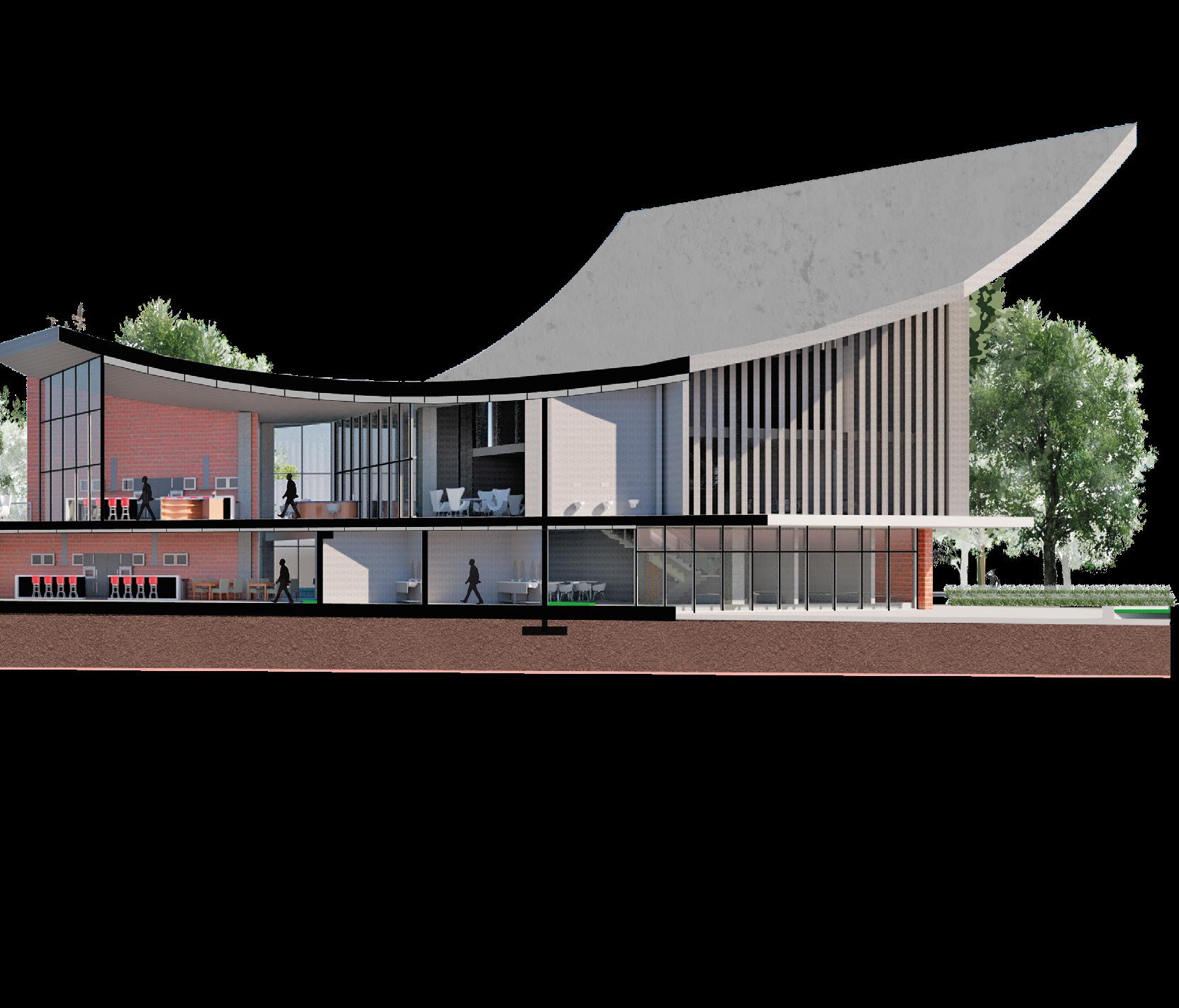

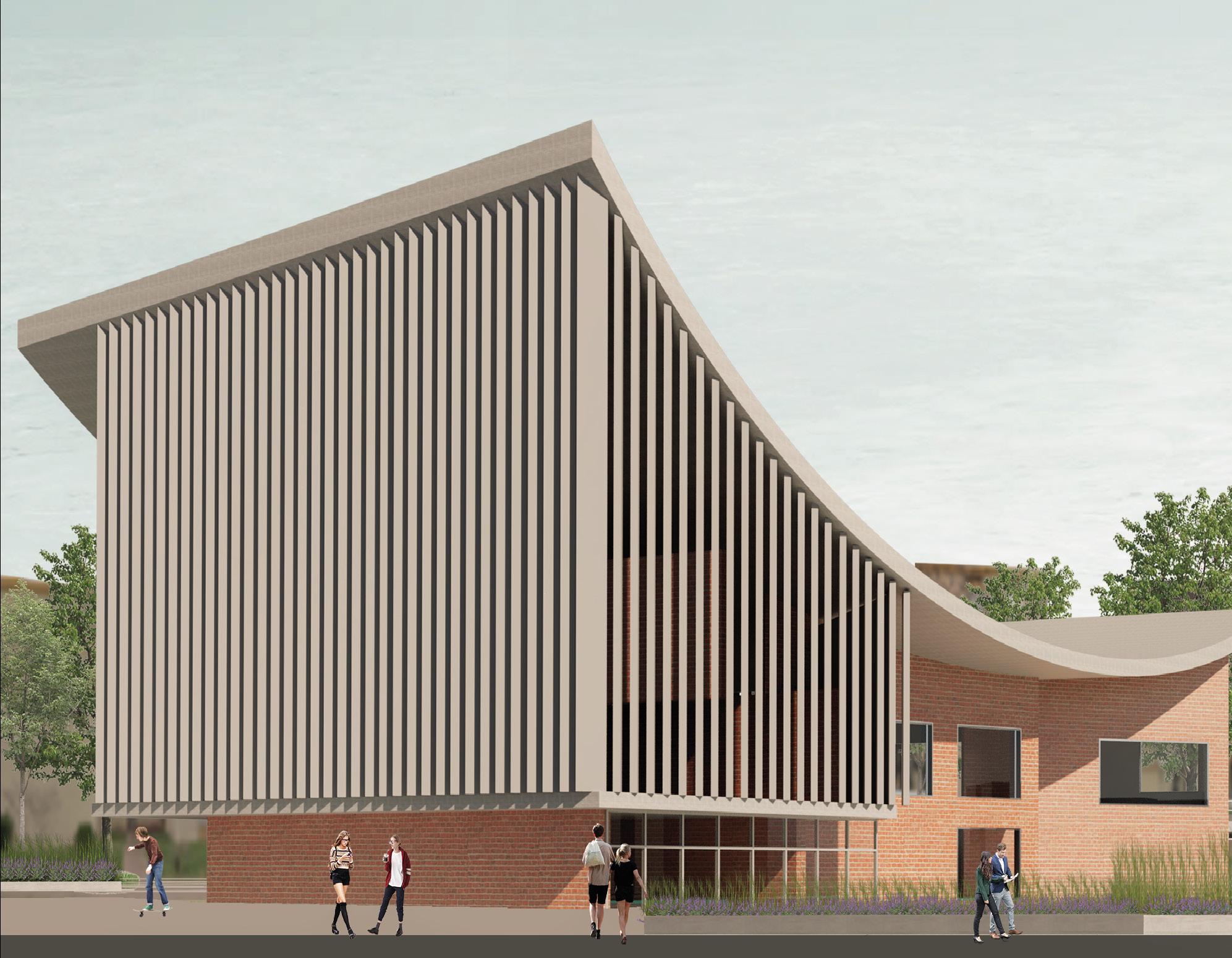

BOTA AGUAS DE LÁMINA GALVANIZADA CALIBRE 22 TERMINADA CON PINTURA DE ESMALTE COLOR GRIS OSCURO.
CELOSIA EXTERIOR DE MURO DE BLOCK No.8 ARMADO CON 2 VRS. No. 4 Y RELLENO CON CONCRETO f´c =200 kg/cm2. ACABADO DE CONCRETO APARENTE

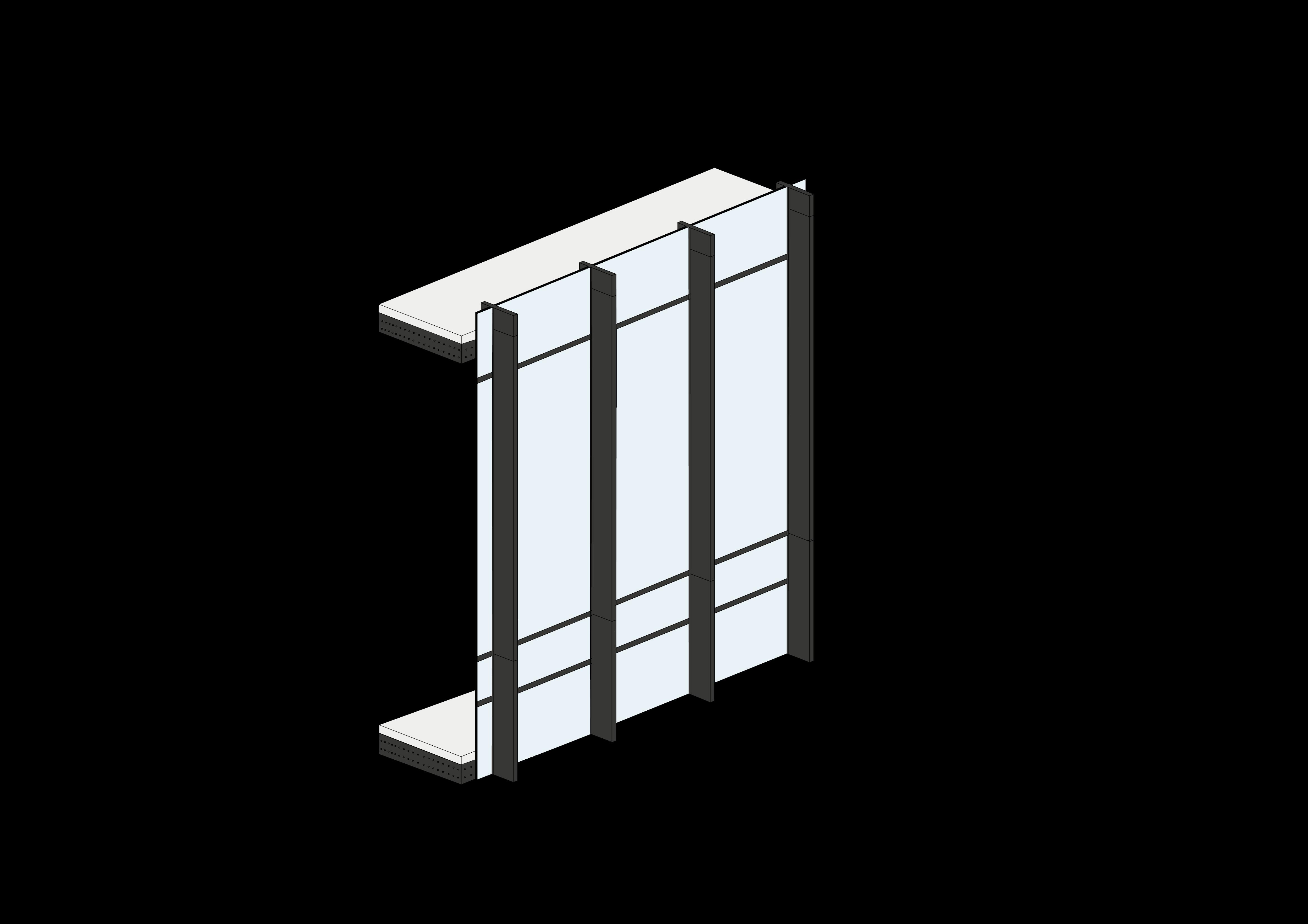

VENTANA CON CANCELERÍA DE ALUMINIO EXTRUÍDO COLOR NEGRO, CON VIDRIO DOBLE DE CRISTAL FLOTADO CLARO DE 8mm
LISTÓN TAPAJUNTAS
PARED DE LADRILLO PERFORADO CARA VISTA MURO DE ENRASE
RELLENO COMPACTADO DE TIERRA INERTE AL 90% CONTRATRABE DE CONCRETO ARMADO
ZAPATA CORRIDA DE CONCRETO ARMADO
EMPASTADO DE MORTERO CEMENTO ARENA 1:4. PENDIENTE DEL 2% BOVEDILLA CERÁMICA
LOSA PRETENSADA
COLUMNA 0.60m x 0.60m DE CONCRETO ARMADO
VENTANA CON CANCELERÍA DE ALUMINIO EXTRUÍDO COLOR NEGRO, CON VIDRIO DOBLE DE CRISTAL FLOTADO CLARO DE 8mm
ZUNCHO REFORZADO PARA DINTEL DUELA Y ZOCLO LAMINADOS
EMPASTADO DE MORTERO DE CEMENTO ARENA 1:4. ACABADO PULIDO
LOSA DE ENTREPISO DE CASETONES
BLOQUE No.8 PARA CERRAMIENTO ARMADO CON 2 VRS No.4 Y RELLENO DE CONCRETO F´c = 200 kg/cm2
ACABDO INTERIOR DE YESO. ESPESOR PROMEDIO 2 cm. TERMINADO CON PINTURA VINIL ACRÍLICA COLOR BLANCO
AISLAMIENTO FOAMULAR LOSETA Y ZOCLO DE CERÁMICA
EMPASTADO DE MORTERO DE CEMENTO ARENA 1:4. ACABADO REBOSADO
FIRME DE CONCRETO ARMADO CON MALLA ELECTROSOLDADA 66-10-10. ARMADO CON VRS#3 CONCRETO f´c =200 kg/cm2
EMPASTADO DE MORTERO DE CEMENTO ACABADO PULIDO
LOSA DE ENTREPISO DE CASETONES
VENTANA CON CANCELERÍA DE ALUMINIO EXTRUÍDO COLOR NEGRO, CON VIDRIO DOBLE DE CRISTAL FLOTADO CLARO DE 8mm
EMPASTADO DE MORTERO DE CEMENTO ACABADO PULIDO
FIRME DE CONCRETO ARMADO CON MALLA ELECTROSOLDADA 66-10-10. ARMADO CON VRS#3 CONCRETO f´c =200 kg/cm2
