Brennbar vegg
Effekt (min-maks.)
Brennbar vegg
Varmer opp (v/-20° C) Virkningsgrad Partikler Rammens ytre mål (B-D-H) Brennbart tak
Mål (B-D-H) Dreibar sokkel
Hjørneoppstilling 45°
Farger
Ovnens mål
Vår løpende tekniske utvikling bidrar til at det kan skje endringer i spesifikasjoner, farger og utstyr. Og vi tar forbehold for ev. feil i tekst, data og bilder.
SYMBOLER
SPESIFIKASJONER

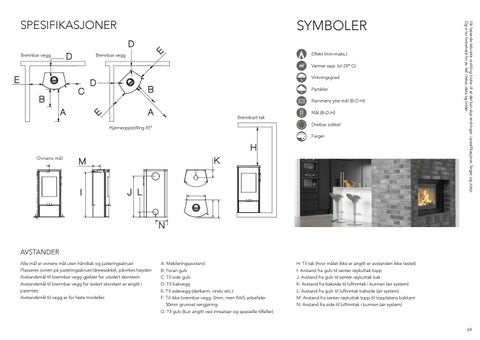

AVSTANDER Alle mål er ovnens mål uten håndtak og justeringsskruer. Plasseres ovnen på justeringsskruer/dreiesokkel, påvirkes høyden Avstandsmål til brennbar vegg gjelder for uisolert skorstein. Avstandsmål til brennbar vegg for isolert skorstein er angitt i parentes. Avstandsmål til vegg er for faste modeller.
A: Møbleringsavstand B: Foran gulv C: Til side gulv D: Til bakvegg E: Til sidevegg (dørkarm, vindu etc.) F: Til ikke brennbar vegg: 0mm, men RAIS anbefaler 50mm grunnet rengjøring G: Til gulv (kun angitt ved innsatser og spesielle tilfeller)
H: Til tak (hvor målet ikke er angitt er avstanden ikke testet) I: Avstand fra gulv til senter røykuttak topp J: Avstand fra gulv til senter røykuttak bak K: Avstand fra bakside til luftinntak i bunnen (air system) L: Avstand fra gulv til luftinntak bakside (air system) M: Avstand fra senter røykuttak topp til topplatens bakkant N: Avstand fra side til luftinntak i bunnen (air system)
69
