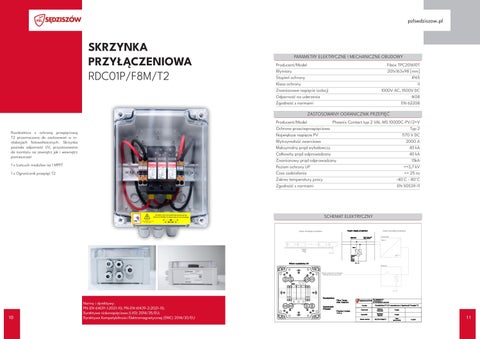

SKRZYNKA PRZYŁĄCZENIOWA RDC01P/F8M/T2
PARAMETRY ELEKTRYCZNE I MECHANICZNE OBUDOWY Producent/Model Wymiary Stopień ochrony Klasa ochrony Znamionowe napięcie izolacji Odporność na uderzenia Zgodność z normami
Fibox TPC201610T 201x163x98 [mm] IP65 II 1000V AC, 1500V DC IK08 EN 62208
ZASTOSOWANY OGRANICZNIK PRZEPIĘĆ Producent/Model Phoenix Contact typ 2 VAL-MS 1000DC-PV/2+V Ochrona przeciwprzepięciowa Typ 2 Największe napięcie PV 1170 V DC Wytrzymałość zwarciowa 2000 A Maksymalny prąd wyładowczy 40 kA Całkowity prąd odprowadzany 40 kA Znamionowy prąd odprowadzany 15kA Poziom ochrony UP <=3,7 kV Czas zadziałania <= 25 ns Zakres temperatury pracy -40°C - 80°C Zgodność z normami EN 50539-11
Rozdzielnica z ochroną przepięciową T2 przeznaczona do zastosowań w instalacjach fotowoltaicznych. Skrzynka posiada odporność UV, przystosowana do montażu na zewnątrz jak i wewnątrz pomieszczeń 1 x Łańcuch modułów na 1 MPPT 1 x Ogranicznik przepięć T2
SCHEMAT ELEKTRYCZNY
10
Normy i dyrektywy: PN-EN 61439-1:2021-10; PN-EN 61439-2:2021-10; Dyrektywa niskonapięciowa (LVD) 2014/35/EU; Dyrektywa Kompatybilności Elektromagnetycznej (EMC) 2014/30/EU
