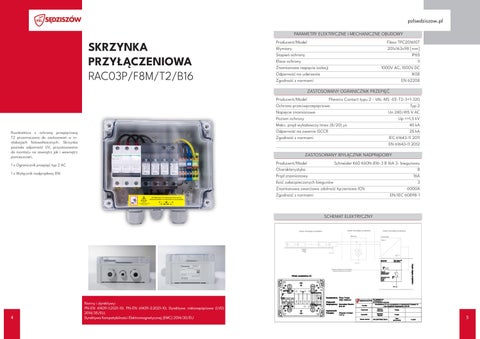

pzlsedziszow.pl PARAMETRY ELEKTRYCZNE I MECHANICZNE OBUDOWY
SKRZYNKA PRZYŁĄCZENIOWA RAC03P/F8M/T2/B16
Producent/Model Wymiary Stopień ochrony Klasa ochrony Znamionowe napięcie izolacji Odporność na uderzenia Zgodność z normami
Fibox TPC201610T 201x163x98 [mm] IP65 II 1000V AC, 1500V DC IK08 EN 62208
ZASTOSOWANY OGRANICZNIK PRZEPIĘĆ Producent/Model Pheonix Contact typu 2 - VAL-MS -EE-T2-3+1-320 Ochrona przeciwprzepięciowa Typ 2 Napięcie znamionowe Un 240/415 V AC Poziom ochrony Up <=1,5 kV Maks. prąd wyładowczy Imax (8/20) µs 40 kA Odporność na zwarcie ISCCR 25 kA Zgodność z normami IEC 61643-11 2011 EN 61643-11 2012
Rozdzielnica z ochroną przepięciową T2 przeznaczona do zastosowań w instalacjach fotowoltaicznych. Skrzynka posiada odporność UV, przystosowana do montażu na zewnątrz jak i wewnątrz pomieszczeń.
ZASTOSOWANY WYŁĄCZNIK NADPRĄDOWY Producent/Model Schneider K60 K60N-B16-3 B 16A 3- biegunowy Charakterystyka B Prąd znamionowy 16A Ilość zabezpieczonych biegunów 3 Znamionowa zwarciowa zdolność łączeniowa ICN 6000A Zgodność z normami EN/IEC 60898-1
1 x Ogranicznik przepięć typ 2 AC 1 x Wyłącznik nadprądowy B16
SCHEMAT ELEKTRYCZNY
4
Normy i dyrektywy: PN-EN 61439-1:2021-10; PN-EN 61439-2:2021-10; Dyrektywa niskonapięciowa (LVD) 2014/35/EU; Dyrektywa Kompatybilności Elektromagnetycznej (EMC) 2014/30/EU
5
