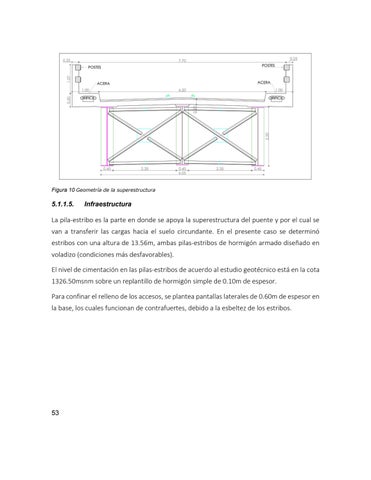

Figura 10 Geometría de la superestructura
5.1.1.5.
Infraestructura
La pila-estribo es la parte en donde se apoya la superestructura del puente y por el cual se van a transferir las cargas hacia el suelo circundante. En el presente caso se determinó estribos con una altura de 13.56m, ambas pilas-estribos de hormigón armado diseñado en voladizo (condiciones más desfavorables). El nivel de cimentación en las pilas-estribos de acuerdo al estudio geotécnico está en la cota 1326.50msnm sobre un replantillo de hormigón simple de 0.10m de espesor. Para confinar el relleno de los accesos, se plantea pantallas laterales de 0.60m de espesor en la base, los cuales funcionan de contrafuertes, debido a la esbeltez de los estribos.
