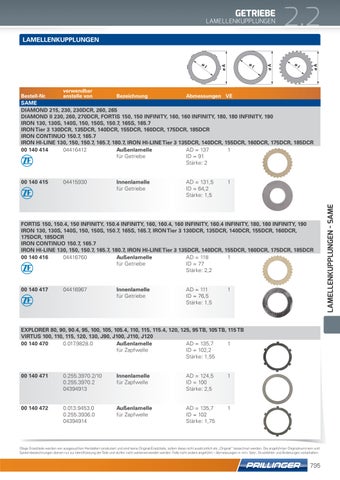

GETRIEBE
LAMELLENKUPPLUNGEN
2.2
Bestell-Nr.
verwendbar anstelle von
Bezeichnung
ø
I
ø
I
øA
I
øA
ø
øA
LAMELLENKUPPLUNGEN
Abmessungen VE
SAME DIAMOND 215, 230, 230DCR, 260, 265 DIAMOND II 230, 260, 270DCR, FORTIS 150, 150 INFINITY, 160, 160 INFINITY, 180, 180 INFINITY, 190 IRON 130, 130S, 140S, 150, 150S, 150.7, 165S, 165.7 IRON Tier 3 130DCR, 135DCR, 140DCR, 155DCR, 160DCR, 175DCR, 185DCR IRON CONTINUO 150.7, 165.7 IRON HI-LINE 130, 150, 150.7, 165.7, 180.7, IRON HI-LINE Tier 3 135DCR, 140DCR, 155DCR, 160DCR, 175DCR, 185DCR 04416412 Außenlamelle AD = 137 1 00 140 414 für Getriebe ID = 91 Stärke: 2 04415930
Innenlamelle für Getriebe
AD = 131,5 ID = 64,2 Stärke: 1,5
1
FORTIS 150, 150.4, 150 INFINITY, 150.4 INFINITY, 160, 160.4, 160 INFINITY, 160.4 INFINITY, 180, 180 INFINITY, 190 IRON 130, 130S, 140S, 150, 150S, 150.7, 165S, 165.7, IRON Tier 3 130DCR, 135DCR, 140DCR, 155DCR, 160DCR, 175DCR, 185DCR IRON CONTINUO 150.7, 165.7 IRON HI-LINE 130, 150, 150.7, 165.7, 180.7, IRON HI-LINE Tier 3 135DCR, 140DCR, 155DCR, 160DCR, 175DCR, 185DCR 04416760 Außenlamelle AD = 118 1 00 140 416 für Getriebe ID = 77 Stärke: 2,2 00 140 417
04416967
Innenlamelle für Getriebe
AD = 111 ID = 76,5 Stärke: 1,5
1
EXPLORER 80, 90, 90.4, 95, 100, 105, 105.4, 110, 115, 115.4, 120, 125, 95 TB, 105 TB, 115 TB VIRTUS 100, 110, 115, 120, 130, J90, J100, J110, J120 00 140 470 0.017.9828.0 Außenlamelle AD = 135,7 1 für Zapfwelle ID = 102,2 Stärke: 1,55 00 140 471
0.255.3970.2/10 0.255.3970.2 04394913
Innenlamelle für Zapfwelle
AD = 124,5 ID = 100 Stärke: 2,5
1
00 140 472
0.013.9453.0 0.255.3936.0 04394914
Außenlamelle für Zapfwelle
AD = 135,7 ID = 102 Stärke: 1,75
1
Obige Ersatzteile werden von ausgesuchten Herstellern produziert und sind keine Original-Ersatzteile, sofern diese nicht ausdrücklich als „Original“ bezeichnet werden. Die angeführten Originalnummern und Systembezeichnungen dienen nur zur Identifizierung der Teile und dürfen nicht weiterverwendet werden. Falls nicht anders angeführt – Abmessungen in mm. Satz-, Druckfehler und Änderungen vorbehalten.
795
LAMELLENKUPPLUNGEN - Same
00 140 415
