2.20

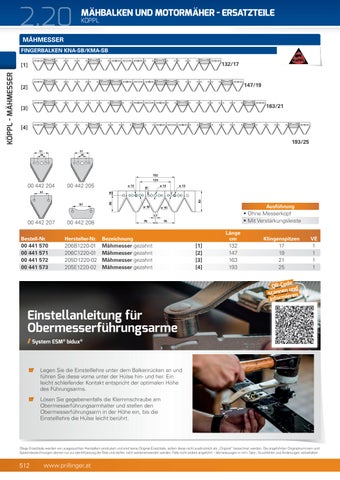

MÄHBALKEN UND MOTORMÄHER - ERSATZTEILE KÖPPL
MÄHMESSER FINGERBALKEN KNA-SB/KMA-SB 132/17
147/19
[2]
163/21
[3] [4]
193/25 51 30
51 30
152,4 152 0,2 0,0 122,6 123+- 0,2
00 442 205
ø 12 12
ø12 12
ø 12 12
51
82,6 83
18
51
18
00 442 204
65
KÖPPL - Mähmesser
[1]
ø 10
Ausführung
ø10 10
• Ohne Messerkopf • Mit Verstärkungsleiste
17 17
00 442 207
00 442 208
76,2 76
Bestell-Nr.
Hersteller-Nr.
Bezeichnung
00 441 570 00 441 571 00 441 572 00 441 573
206B1220-01 206C1220-01 205D1220-02 205E1220-02
Mähmesser gezahnt Mähmesser gezahnt Mähmesser gezahnt Mähmesser gezahnt
76,2 76
[1] [2] [3] [4]
Länge cm
Klingenspitzen
VE
132 147 163 193
17 19 21 25
1 1 1 1
e QR-Cod d un n e n n sca ieren inform
Einstellanleitung für Obermesserführungsarme System ESM® bidux®
Legen Sie die Einstelllehre unter dem Balkenrücken an und führen Sie diese vorne unter der Hülse hin- und her. Ein leicht schleifender Kontakt entspricht der optimalen Höhe des Führungsarms. Lösen Sie gegebenenfalls die Klemmschraube am Obermesserführungsarmhalter und stellen den Obermesserführungsarm in der Höhe ein, bis die Einstelllehre die Hülse leicht berührt.
Obige Ersatzteile werden von ausgesuchten Herstellern produziert und sind keine Original-Ersatzteile, sofern diese nicht ausdrücklich als „Original“ bezeichnet werden. Die angeführten Originalnummern und Systembezeichnungen dienen nur zur Identifizierung der Teile und dürfen nicht weiterverwendet werden. Falls nicht anders angeführt – Abmessungen in mm. Satz-, Druckfehler und Änderungen vorbehalten.
512
