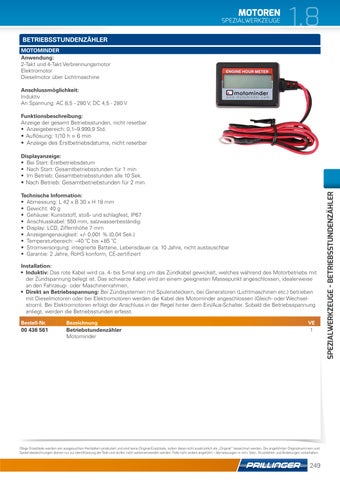

BETRIEBSSTUNDENZÄHLER MOTOMINDER Anwendung: 2-Takt und 4-Takt Verbrennungsmotor Elektromotor Dieselmotor über Lichtmaschine Anschlussmöglichkeit: Induktiv An Spannung: AC 8,5 - 280 V, DC 4,5 - 280 V Funktionsbeschreibung: Anzeige der gesamt Betriebsstunden, nicht resetbar • Anzeigebereich: 0,1–9.999,9 Std.
• Auflösung: 1/10 h = 6 min • Anzeige des Erstbetriebsdatums, nicht resetbar Displayanzeige: • Bei Start: Erstbetriebsdatum • Nach Start: Gesamtbetriebsstunden für 1 min • Im Betrieb: Gesamtbetriebsstunden alle 10 Sek. Technische Information: • Abmessung: L 42 x B 30 x H 18 mm • Gewicht: 40 g • Gehäuse: Kunststoff, stoß- und schlagfest, IP67 • Anschlusskabel: 550 mm, salzwasserbeständig • Display: LCD, Ziffernhöhe 7 mm • Anzeigengenauigkeit: +/- 0,001 % (0,04 Sek.) • Temperaturbereich: –40 ˚C bis +85 ˚C • Stromversorgung: integrierte Batterie, Lebensdauer ca. 10 Jahre, nicht austauschbar • Garantie: 2 Jahre, RoHS konform, CE-zertifiziert Installation: • Induktiv: Das rote Kabel wird ca. 4- bis 5-mal eng um das Zündkabel gewickelt, welches während des Motorbetriebs mit der Zündspannung belegt ist. Das schwarze Kabel wird an einem geeigneten Massepunkt angeschlossen, idealerweise an den Fahrzeug- oder Maschinenrahmen. • Direkt an Betriebsspannung: Bei Zündsystemen mit Spulensteckern, bei Generatoren (Lichtmaschinen etc.) betrieben mit Dieselmotoren oder bei Elektromotoren werden die Kabel des Motominder angeschlossen (Gleich- oder Wechselstrom). Bei Elektromotoren erfolgt der Anschluss in der Regel hinter dem Ein/Aus-Schalter. Sobald die Betriebsspannung anliegt, werden die Betriebsstunden erfasst. Bestell-Nr.
Bezeichnung
VE
00 436 561
Betriebstundenzähler Motominder
1
Obige Ersatzteile werden von ausgesuchten Herstellern produziert und sind keine Original-Ersatzteile, sofern diese nicht ausdrücklich als „Original“ bezeichnet werden. Die angeführten Originalnummern und Systembezeichnungen dienen nur zur Identifizierung der Teile und dürfen nicht weiterverwendet werden. Falls nicht anders angeführt – Abmessungen in mm. Satz-, Druckfehler und Änderungen vorbehalten.
249
SPEZIALWERKZEUGE - Betriebsstundenzähler
• Nach Betrieb: Gesamtbetriebstunden für 2 min
