2.2
FORSTBEDARF HOLZBRINGUNG

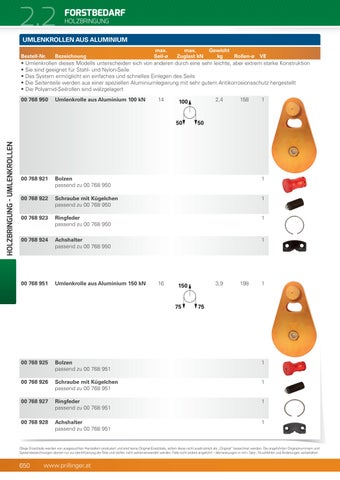

UMLENKROLLEN AUS ALUMINIUM Bestell-Nr.
Bezeichnung
max. Seil-ø
max. Zuglast kN
Gewicht kg Rollen-ø VE
• Umlenkrollen dieses Modells unterscheiden sich von anderen durch eine sehr leichte, aber extrem starke Konstruktion • Sie sind geeignet für Stahl- und Nylon-Seile • Das System ermöglicht ein einfaches und schnelles Einlegen des Seils • Die Seitenteile werden aus einer speziellen Aluminiumlegierung mit sehr gutem Antikorrosionsschutz hergestellt • Die Polyamid-Seilrollen sind wälzgelagert 00 768 950
Umlenkrolle aus Aluminium 100 kN
14
50
Holzbringung - Umlenkrollen
2,4
100
158
1
50
00 768 921
Bolzen passend zu 00 768 950
1
00 768 922
Schraube mit Kügelchen passend zu 00 768 950
1
00 768 923
Ringfeder passend zu 00 768 950
1
00 768 924
Achshalter passend zu 00 768 950
1
00 768 951
Umlenkrolle aus Aluminium 150 kN
16
3,9
150
75
198
1
75
00 768 925
Bolzen passend zu 00 768 951
1
00 768 926
Schraube mit Kügelchen passend zu 00 768 951
1
00 768 927
Ringfeder passend zu 00 768 951
1
00 768 928
Achshalter passend zu 00 768 951
1
Obige Ersatzteile werden von ausgesuchten Herstellern produziert und sind keine Original-Ersatzteile, sofern diese nicht ausdrücklich als „Original“ bezeichnet werden. Die angeführten Originalnummern und Systembezeichnungen dienen nur zur Identifizierung der Teile und dürfen nicht weiterverwendet werden. Falls nicht anders angeführt – Abmessungen in mm. Satz-, Druckfehler und Änderungen vorbehalten.
650
www.prillinger.at
