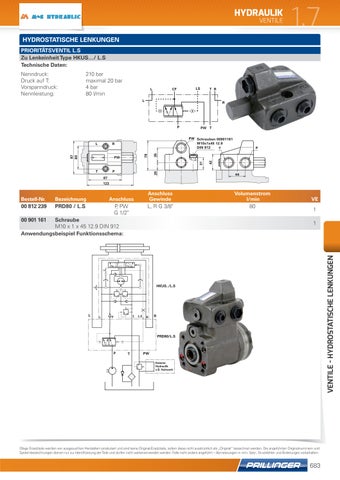

HYDRAULIK VENTILE
1.7
HYDROSTATISCHE LENKUNGEN PRIORITÄTSVENTIL L.S Zu Lenkeinheit Type HKUS…/ L.S Technische Daten: Nenndruck: Druck auf T: Vorspanndruck: Nennleistung:
210 bar maximal 20 bar 4 bar 80 l/min
LS
CF
L
T R
L
R
P
PW Schrauben 00901161 M10x1x45 12.9 DIN 912 T
31 T
20
P 87
42
78
PW
P
35
R
87 60
L
PW T
44
123
Bestell-Nr.
Bezeichnung
Anschluss
00 812 239
PRD80 / L.S
P, PW G 1/2"
Anschluss Gewinde
Volumenstrom l/min
L, R G 3/8"
80
00 901 161
Schraube M10 x 1 x 45 12.9 DIN 912 Anwendungsbeispiel Funktionsschema:
VE
1
VENTILE - Hydrostatische lenkungen
1
HKUS../L.S
L
L
T
P
L.S
R
R
PRD80/L.S
P
T
PW Externe Hydraulik z.B. Hubwerk
Obige Ersatzteile werden von ausgesuchten Herstellern produziert und sind keine Original-Ersatzteile, sofern diese nicht ausdrücklich als „Original“ bezeichnet werden. Die angeführten Originalnummern und Systembezeichnungen dienen nur zur Identifizierung der Teile und dürfen nicht weiterverwendet werden. Falls nicht anders angeführt – Abmessungen in mm. Satz-, Druckfehler und Änderungen vorbehalten.
683
