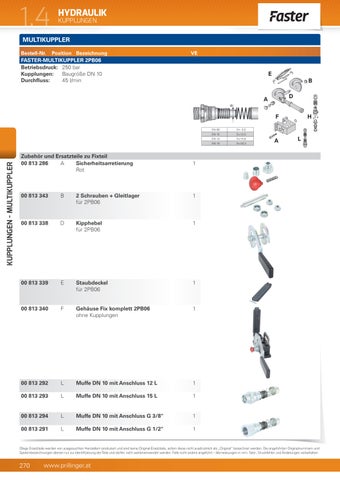

1.4
HYDRAULIK KUPPLUNGEN
MULTIKUPPLER Bestell-Nr.
Position Bezeichnung
VE
FASTER-MULTIKUPPLER 2PB06 Betriebsdruck: 250 bar Kupplungen: Baugröße DN 10 Durchfluss: 45 l/min
E B D
D
A
KUPPLUNGEN - Multikuppler
F
Zubehör und Ersatzteile zu Fixteil 00 813 286 A Sicherheitsarretierung Rot
DN 06
D= 9,5
DN 10
D=12,5
DN 13
D=14,8
DN 19
D=20,3
A
H
L
1
00 813 343
B
2 Schrauben + Gleitlager für 2PB06
1
00 813 338
D
Kipphebel für 2PB06
1
00 813 339
E
Staubdeckel für 2PB06
1
00 813 340
F
Gehäuse Fix komplett 2PB06 ohne Kupplungen
1
00 813 292
L
Muffe DN 10 mit Anschluss 12 L
1
00 813 293
L
Muffe DN 10 mit Anschluss 15 L
1
00 813 294
L
Muffe DN 10 mit Anschluss G 3/8"
1
00 813 291
L
Muffe DN 10 mit Anschluss G 1/2"
1
Obige Ersatzteile werden von ausgesuchten Herstellern produziert und sind keine Original-Ersatzteile, sofern diese nicht ausdrücklich als „Original“ bezeichnet werden. Die angeführten Originalnummern und Systembezeichnungen dienen nur zur Identifizierung der Teile und dürfen nicht weiterverwendet werden. Falls nicht anders angeführt – Abmessungen in mm. Satz-, Druckfehler und Änderungen vorbehalten.
270
