SERVIS OKEN SVÉPOMOCÍ
Určeno všem kutilům, kteří se chtějí o svoje okna starat sami
OBSAH PŘÍRUČKY
1_ÚVOD
2_POPIS KONSTRUKCE PLASTOVÝCH OKEN
3_OKENNÍ PROFILY
4_OKENNÍ KOVÁNÍ
5_TĚSNĚNÍ OKEN
6_SEŘÍZENÍ KŘÍDEL OKEN
7_ÚDRŽBA, ČIŠTĚNÍ OKEN
8_DOPORUČENÍ, UPOZORNĚNÍ
1_ÚVOD
Cílem této příručky je seznámit čtenáře se základními informacemi z oblasti již instalovaných plastových oken, způsobu užívání, údržby a servisu.
Text si klade za cíl učinit uživatele oken schopným se o svoje okna dlouhodobě starat tak, aby plnila svoji funkci bez potřeby odborného zásahu.
2_POPIS KONSTRUKCE
PLASTOVÝCH OKEN
Budeme-li se bavit o konstrukci okna, myslíme tím jak rám (nepohyblivá část pevně spojena se stavbou) tak i okenní křídlo (pohyblivá část) v kombinaci s okenním kováním (mechanické části zajišťující ovládání a pohyb okna).
Rozdělení oken podle druhu otvírání:
• Fixní
• Otvíravé
• Výklopné
• Kombinované otvíravě-výklopné
• Posuvné (francouzská okna)
Okno má ve své konstrukci dvě spáry:
• funkční mezi křídlem a rámem, která se otevře při otevření okna,
• zasklívací tedy ta, ve které je osazeno zasklení.
Třetí spárou je místo napojení rámu na ostění a parapet. Přestože se jedná o technický detail, který má velký význam pro správnou funkci okna, nebudeme se jím v tuto chvíli zabývat.
3_OKENNÍ PROFILY
Výrobců plastových profilů je velké množství. Aktuálně se nejčastěji můžeme setkat s profily výrobců:
• REHAU
• Trocal
• Pramos
• Slovaktual
• Arbonia
• Gealan
• Inoutic
• VEKRA
Znát alespoň výrobce profilu (nejlépe i přesný typ profilu) je důležité pro zjištění správného typu těsnění.
Profil rámu i křídla okna je v příčném řezu rozdělen na určité množství vzájemně oddělených prostor, tzv. komor. Proto mluvíme o profilech 3, 4 až 9komorových. Standardně se používají profily 5 až 7komorové. Podstatná je tloušťka stěny jednotlivých komor, která by měla mít 3 mm a dále kvalita ocelových výztuh profilu, které dávají celkovou tuhost, a tím i tvarovou stálost rámu a křídla.
4_OKENNÍ KOVÁNÍ
Většina výrobců oken využívá nabídky jednoho, maximálně dvou výrobců kování. Nejčastěji se vyskytující kování v ČR jsou značky:
• Roto
• Siegenia
• MACO
• Winkhaus
• Schüco
• G–U

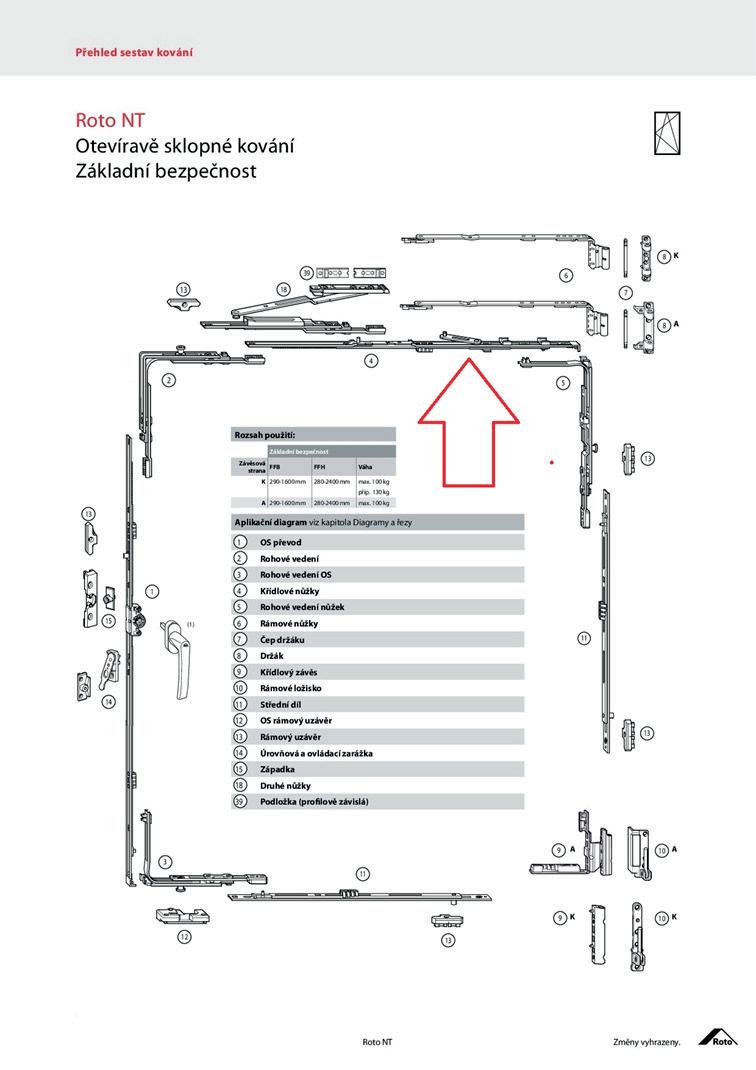

Kování umožňuje křídlu bezchybný pohyb v rámu a zajišťuje bezpečnost proti otevření. Základní komponenty, ze kterých se kování skládá, jsou:
• Rámové uzávěry (tzv. kameny) umístěné na obvodu rámu. Společně s čepy umístěnými na obvodu křídla tvoří bezpečnostní systém proti náhodnému, nebo i cílenému otevření okna.
• Panty rámové, horní a dolní.
• Pant křídlový dolní.
• Nůžky rámové a křídlové umožňující vyklápění křídla okna.
• Převodová lišta umístěná na čelní části křídla, která v součinnosti s klikou umožňuje vlastní pohyb křídla.
• Rohové vedení a prodloužení doplňují kování.
Pro svislé a vodorovné nastavení křídla se využívá možnosti nastavení na spodním pantu, pro srovnání svěšeného křídla nastavení na nůžkách. Pro nastavení přítlaku křídla na rám se používají u různých výrobců různé možnosti:
• přítlak na spodním pantu,
• přítlak na nůžkách,
• přítlak na čepech.
5_TĚSNĚNÍ OKEN

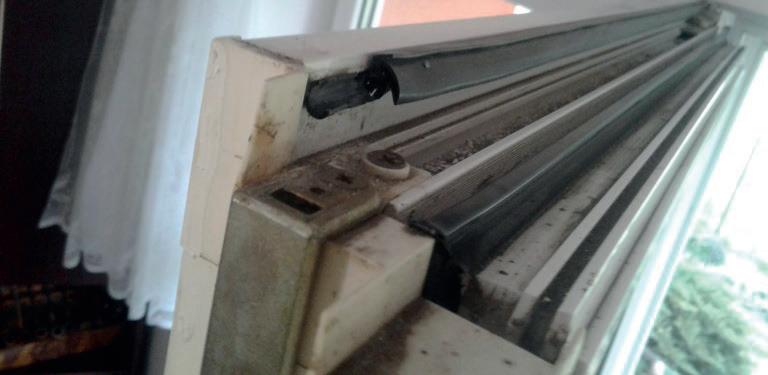

Funkční spára (mezi křídlem a rámem) je utěsněna těsněním, viditelným
při otevření okna.Všechny kvalitní výrobky mají dnes standardně tři stupně těsnění – dvě dorazová (z exteriéru a interiéru) a jedno středové. Středové těsnění je důležité z důvodu splnění tepelně-technických parametrů a požadavku na utěsnění spáry proti proniknutí vody. Pouze dvoustupňové (dorazové) těsnění nutné požadavky dlouhodobě neplní!
Těsnění dělíme podle způsobu upevnění na profilu na:
• drážkové - je vtlačeno do drážky v profilu rámu, či křídla,
• lepené.
Druhy těsnění z hlediska materiálu:
• gumové EPDM (ethyl-propylen pryž),
• silikonové.
Z hlediska životnosti jsou na tom oba materiály podobně.V optimální situaci by mohly vydržet řádově desítky let. V praxi však vlivem počasí, údržby (či spíše neúdržby), prostředí interiéru (přílišná vlhkost v místnostech) i exteriéru (blízkost vegetace) se životnost těsnění pohybuje na úrovni 10–15 let maximálně. Výjimkou není těsnění, které ztratilo svoje původní vlastnosti již po 3–5 letech.
6_SEŘÍZENÍ KŘÍDEL OKEN
Nářadí pro seřízení většiny křídel:
• imbus klíč č. 4,
• torx klíč T15, T20.
Co se na kování seřizuje:
• Dolní pant na rámu:
» výškové nastavení křídla,
» horizontální nastavení křídla,
» nastavení přítlaku.
• Horní pant na rámu (tzv. nůžky):
» přizvednutí (spuštění) křídla,
» nastavení přítlaku na nůžkách,
• Čepy:
» nastavení přítlaku.
Pro vlastní seřízení je nutné zabezpečit technickou dokumentaci jednotlivého typu kování, která ve většině případů obsahuje i konkrétní postupy seřízení. Při vlastním seřizování je nutné brát na zřetel typ konkrétního kování, typ a stáří těsnění a také ročního období, na které kování seřizujeme.
Ve většině případů nepomůže seřízení pouhého jednoho prvku výše uvedených seřizovacích prvků. Vždy je nutné nalézt „kompromis“ v rámci jednotlivých seřizovacích úkonů.
Příklad:
Okno drhne v dolní části.
Většina se pustí do seřízení dolního pantu. Zvedne okno v dolním pantu.
POZOR
Může dojít k situaci, kdy přílišné „zvednutí“ způsobí komplikace na nůžkách vyklápění okna v jeho horní části. Okno nepůjde otevřít, nebo bude v této části drhnout.
Velmi rizikové je také spouštění okna s vyklápěním. Přílišné spuštění muže zapříčinit, že mechanismus nůžek nebude plně funkční a s nepřesnostmi na převodovce kliky, může dojít k vypadnutí okna v části „nůžek“!

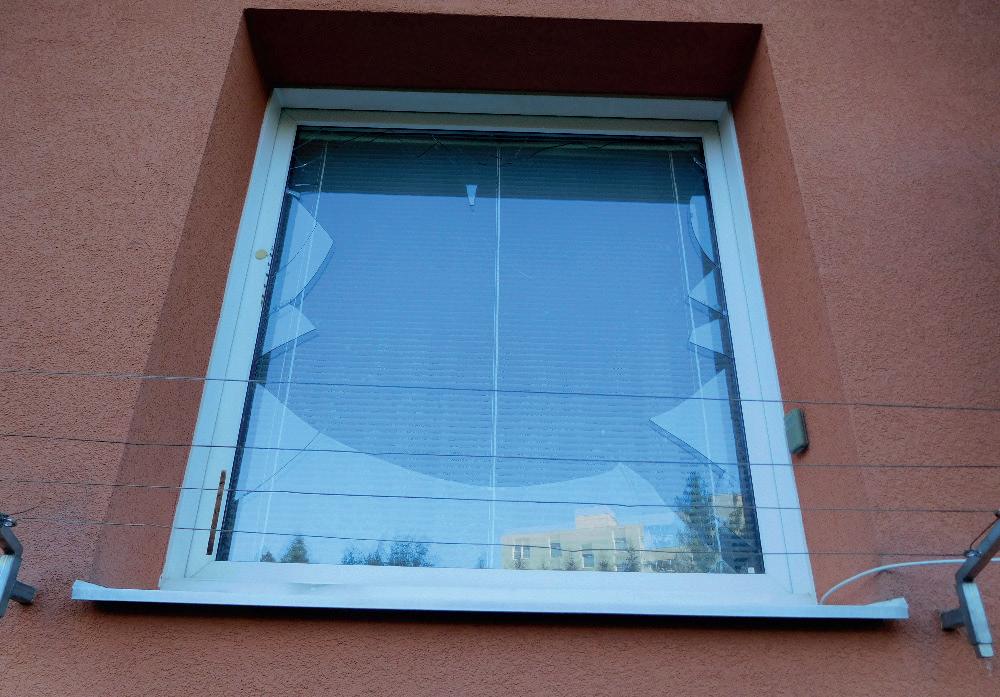

Vypadnutím okna může dojít až k rozbití skelní výplně.
Rozbité okno
7_ÚDRŽBA, ČIŠTĚNÍ OKEN
Pravidelná údržba je rychlá a nenáročná, předchází větším škodám, prodlužuje životnost výrobků a interval jejich renovace.
Okna čistěte nejméně 2x za rok, a to velmi opatrně. Povrch plastových oken, skel a doplňků omyjte čistou vodou s pH neutrálním prostředkem. Prostředky obsahující písek, brousící čisticí prostředky a hrubé čisticí prostředky nejsou přípustné, protože se jimi povrchová plocha může poškodit.
Okna a jejich části nikdy nečistěte na sucho a nepoužívejte agresivní látky, rozpouštědla, kyseliny, louhy a abrazivní prostředky. Vyvarujte se také mechanického čištění, aby nedošlo k poškrabání povrchu výrobků.
Znečištění, která se vyskytnou během montáže, údržby či během provozu (např. mastnota z kování), se odstraní obvyklými mycími prostředky.
K čištění prvků se nesmí používat benzín a nitro ředidla.
K čištění kovových částí křídla okna nepoužívejte čisticí prostředky, které vysušují, např. jar. Použijte raději mýdlo.
8_DOPORUČENÍ, UPOZORNĚNÍ
• Zjistěte si, jaký typ profilu a kování od jakého výrobce máte.
• Díky tomu můžete zjistit, jaký typ těsnění je v křídle okna použito.
• Proveďte kompletní očistu rámu i křídla okna doporučenými prostředky.
• Zjistěte stav těsnění a správného chodu okenního křídla.
• Okno a dveře s vyklápěním vždy otvírejte do každé polohy přes polohu uzavřeno. Tímto výrazně minimalizujete nebezpečí vypadení okna v nůžkách. Toto se týká zejména oken a dveří, které jsou starší jak 6 let a nebyly průběžně seřizovány a promazávány.
• Pokud se vám nepodaří okna a dveře seřídit tak, aby jejich chod byl plynulý a lehký, nebojte se nás kontaktovat.
Přejeme, aby vaše okna a dveře byly bezpečné a spolehlivé.
