ABRIGOS FRESCOS NOS PONTOS DE ÔNIBUS DA FAU
EXTENSÃO LOCAL-GLOBAL
Orientadora:
Carolina Hartmann Galeazzi (FAU/UFRJ)
Alunos:
Caio de Goes Biriba Simões Chaves (FAU/UFRJ)
Letícia da Silva Chagas (FAU/UFRJ)
Pedro Marcelino da Silva de Sousa (FAU/UFRJ)
SOBRE A EXTENSÃO
O grupo de extensão multidisciplinar "Local-global: ações urbanas pelo clima" da Universidade Federal do Rio de
bater os efeitos das emergências climáticas no espaço urbano.
Figura: Intervenção artistica, ago 2023
Figura: Intervenção artistica, jun 2024
Figura: Grupo da extensão Local-Global, mar 2023

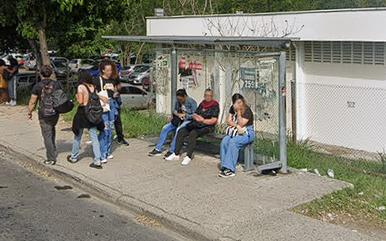

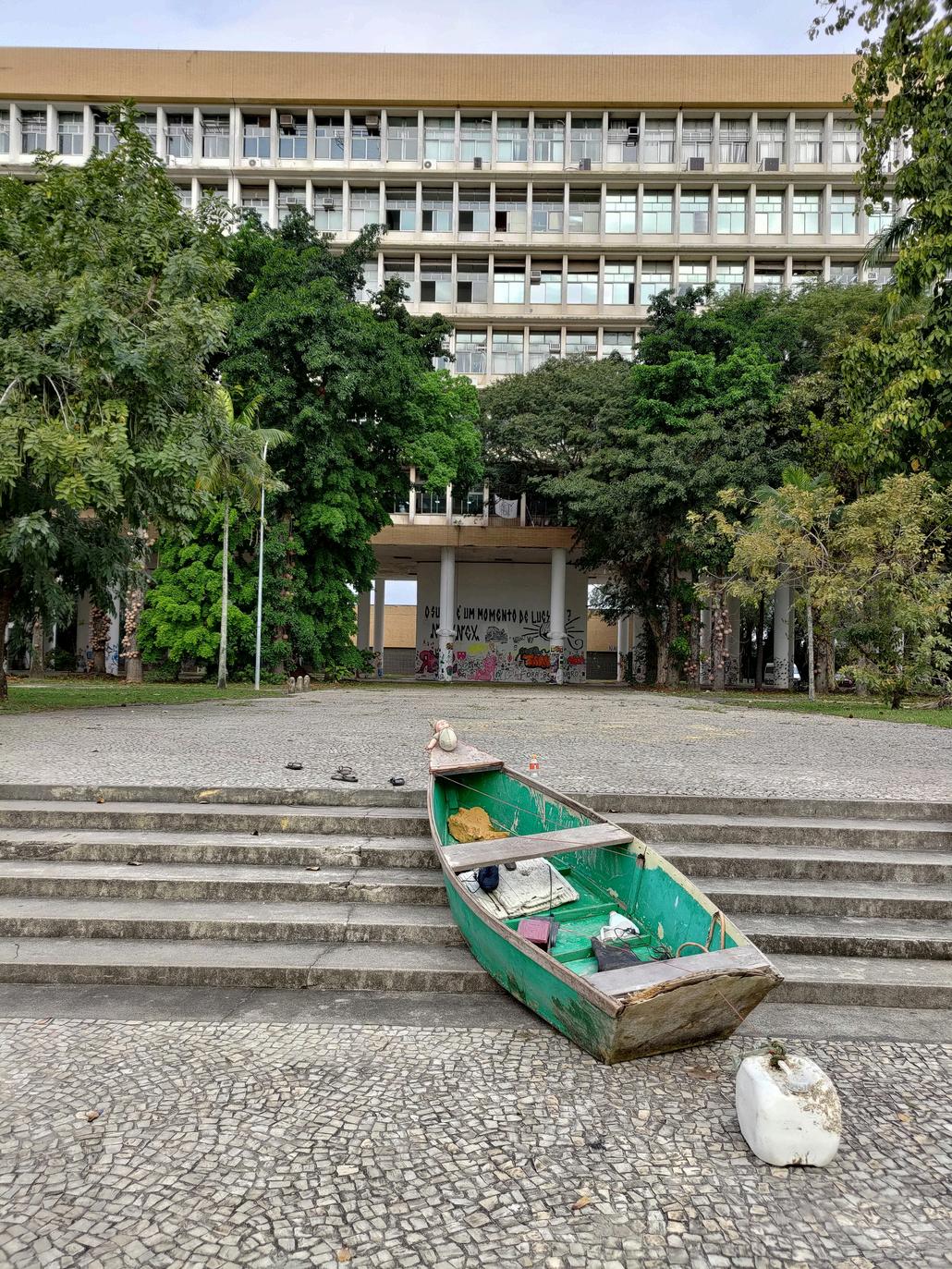

Figura: Visita em campo ao local do ponto de ônibus., abr 2024
PROBLEMÁTICA: Condições climáticas e análise do Fundão
MUDANÇAS CLIMÁTICAS

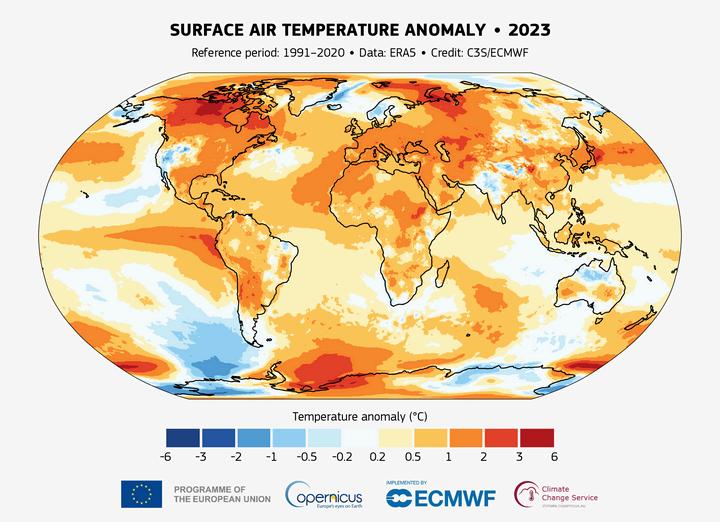

2023 é o ano mais quente desde 1850, segundo o “COPERNICUS CLIMATE CHANGE SERVICE,2024”;
2023 : Rio de Janeiro sofre ondas de calor severas, exacerbadas pelo fenômeno El Niño e pelo aquecimento global;
A cidade não está preparada para eventos climáticos extremos;
A altas temperaturas geram impactos na qualidade de vida e o aumento das áreas verdes torna-se necessário.

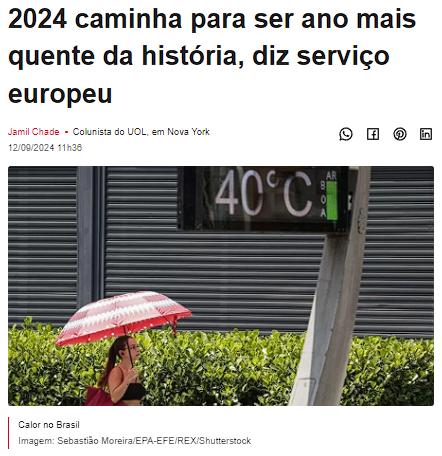

Fonte: Copernicus Fonte: UOL

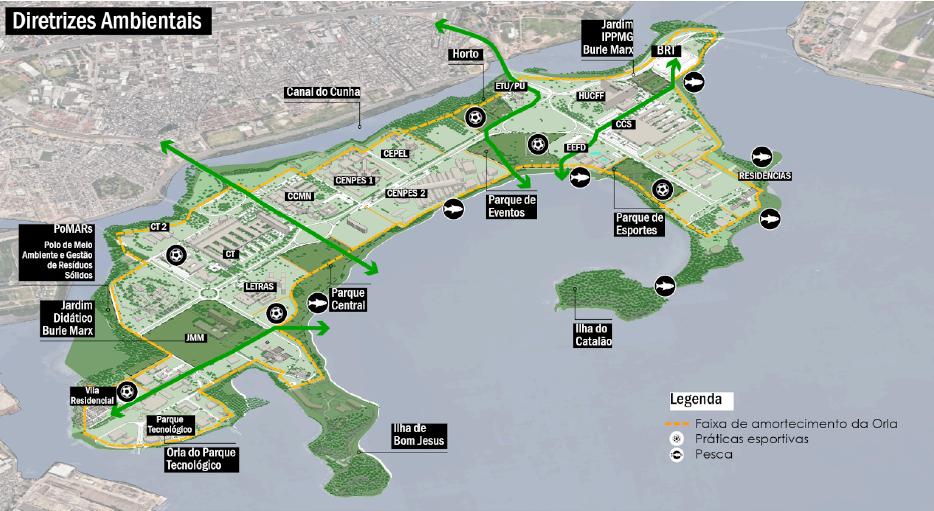

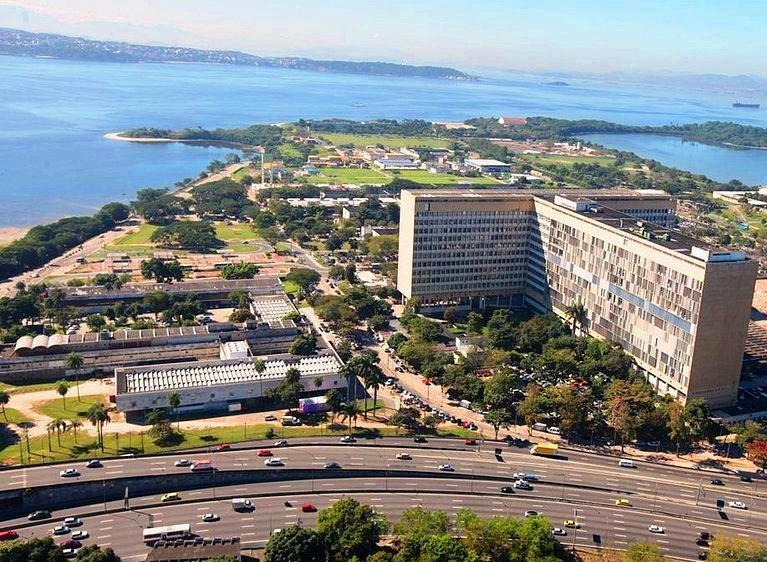

CONTEXTO: ILHA DO FUNDÃO
Início da construção: 1949; Inauguração: 1966; Pouca cobertura arbórea.

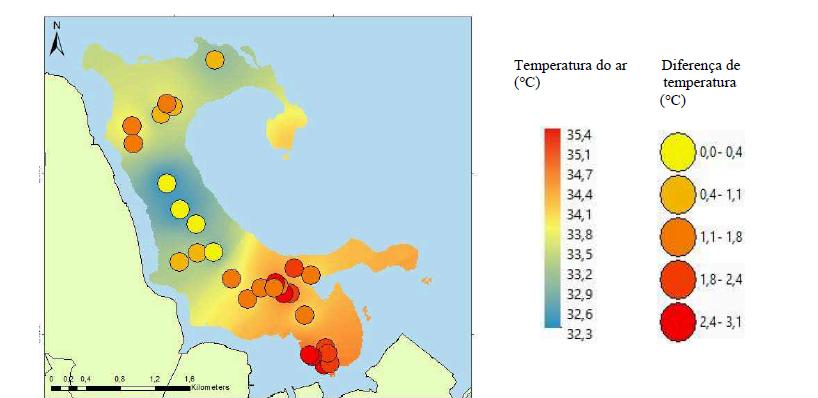

MAPEAMENTO DAS ILHAS DE CALOR
O estudo de Drach et al. (2016) revelou uma variação média de temperatura do ar de 3,1°C indicando um aumento
das ilhas de calor em relação aos anos anteriores;
Se agrava na parte cetro-sul da ilha, onde estão localizados a edifício JMM, o de Letras e a Vila Residencial;
Essa piora se dá devido ao aumento das construções e impermeabilização do solo, o que torna urgente a necessidade de intervenções urbanas que promovam o bem-estar e minimizem as sensações térmicas.
Fonte: Patrícia Drach
DESLOCAMENTO
Grande extensão do território (5 milhões de metros quadrados);
Grandes distâncias entre prédios;
Alta dependência do modal rodoviário;
Falta de abrigos de ônibus em algumas áreas da Cidade Universitária;
Precarização dos abrigos de ônibus.
2 Ônibus
1 Ônibus
Carro (Carona)
Ônibus Interno
BRT
Carro (Condutor)
Metrô
A pé
Uber/Táxi
Trem
Ônibus Externo
Bicicleta
Uber moto
Van
Dados: Ana Beatriz Lima Joazeiro Cardão
Gráfico: Autoria do grupo

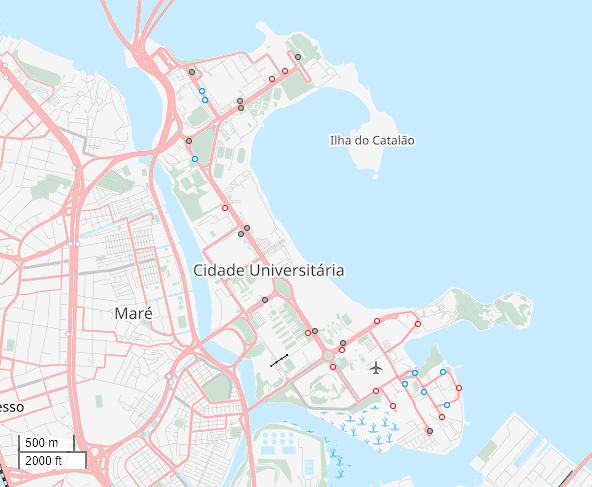

PONTOS DE ÔNIBUS
Cidade Universitária
Abrigo com estrutura de concreto armado
Abrigo com estrutura metálica
Ponto de ônibus sem abrigo
OBJETIVOS DO PROJETO
O grupo de extensão “Local-Global: ações urbanas pelo clima” está atuando de forma a qualificar ou criar espaços de modo a transformá-los em refúgios mais frescos para os seus transeuntes;
O projeto visa melhorar a qualidade do espaço em que as pessoas permanecem por tempo indeterminado, enquanto aguardam o ônibus;
O projeto também se encaixa 3, 9, 11, 13 e 17 dos objetivos de desenvolvimento sustentável.
01.
Melhorar a qualidade do abrigo de ônibus;
02.
Auxiliar no aumento de biodiversidade local.
03.
Implantar um protótipo de estudo científico, mediante a coleta e análise de dados como temperatura e umidade antes e depois da implementação do projeto;
PROPOSTA DE INTERVENÇÃO: CORTINA VERDE
Insolação: 15h

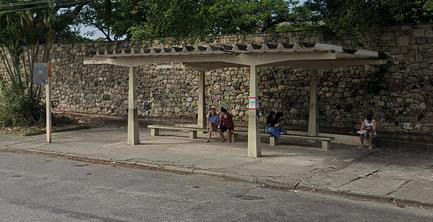

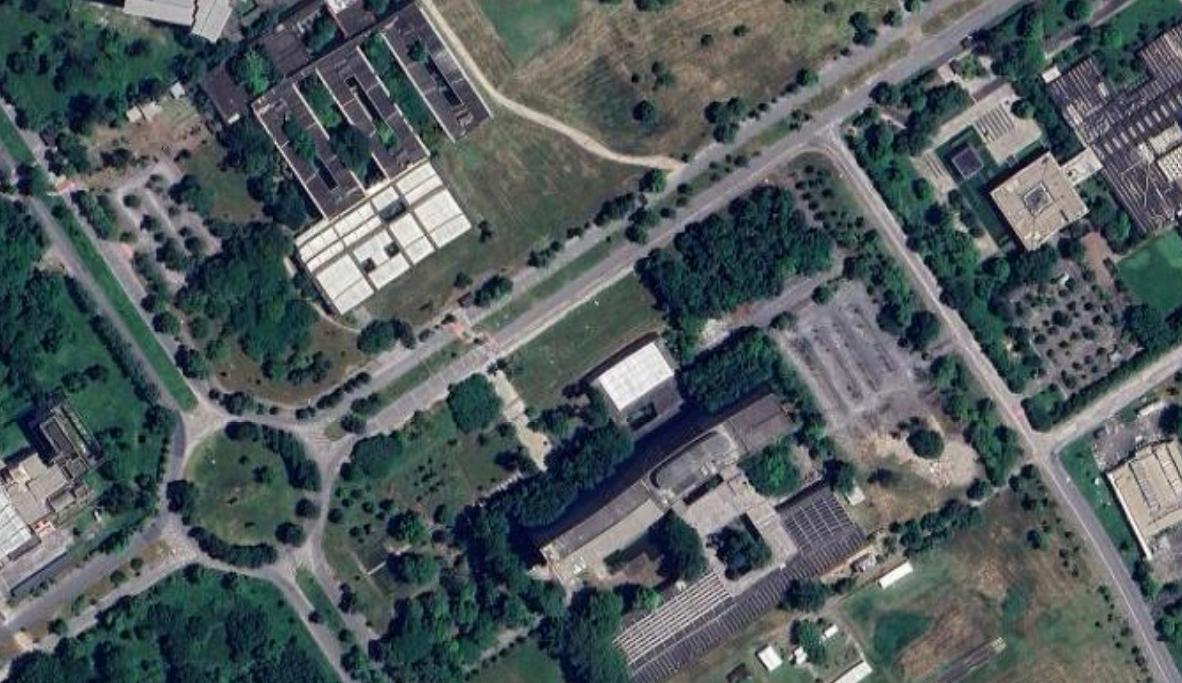

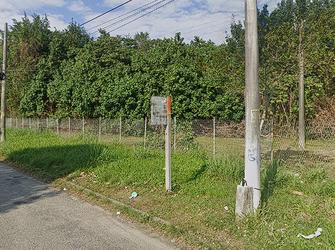

LOCALIZAÇÃO
Fonte: Google maps
PROPOSTA INICIAL

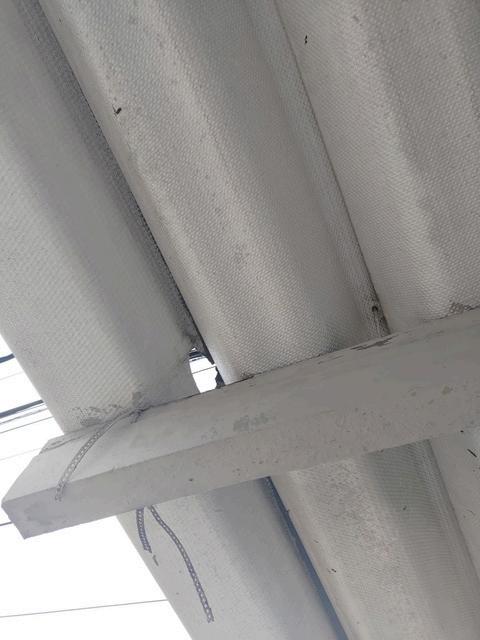

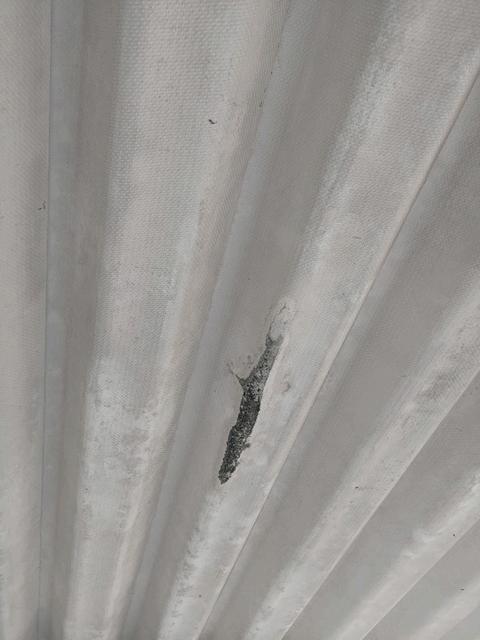

A ideia inicial era construir um telhado verde extensivo sobre o telhado existente, porém as telhas estão degradadas, não seria adequada a construção de uma cobertura verde. Além disso, como não havia estoque de telhas para reposição, essa ideia foi abandonada e começamos a pensar em outras possibilidades;
Foto: Arkpad
Foto autoral do grupo

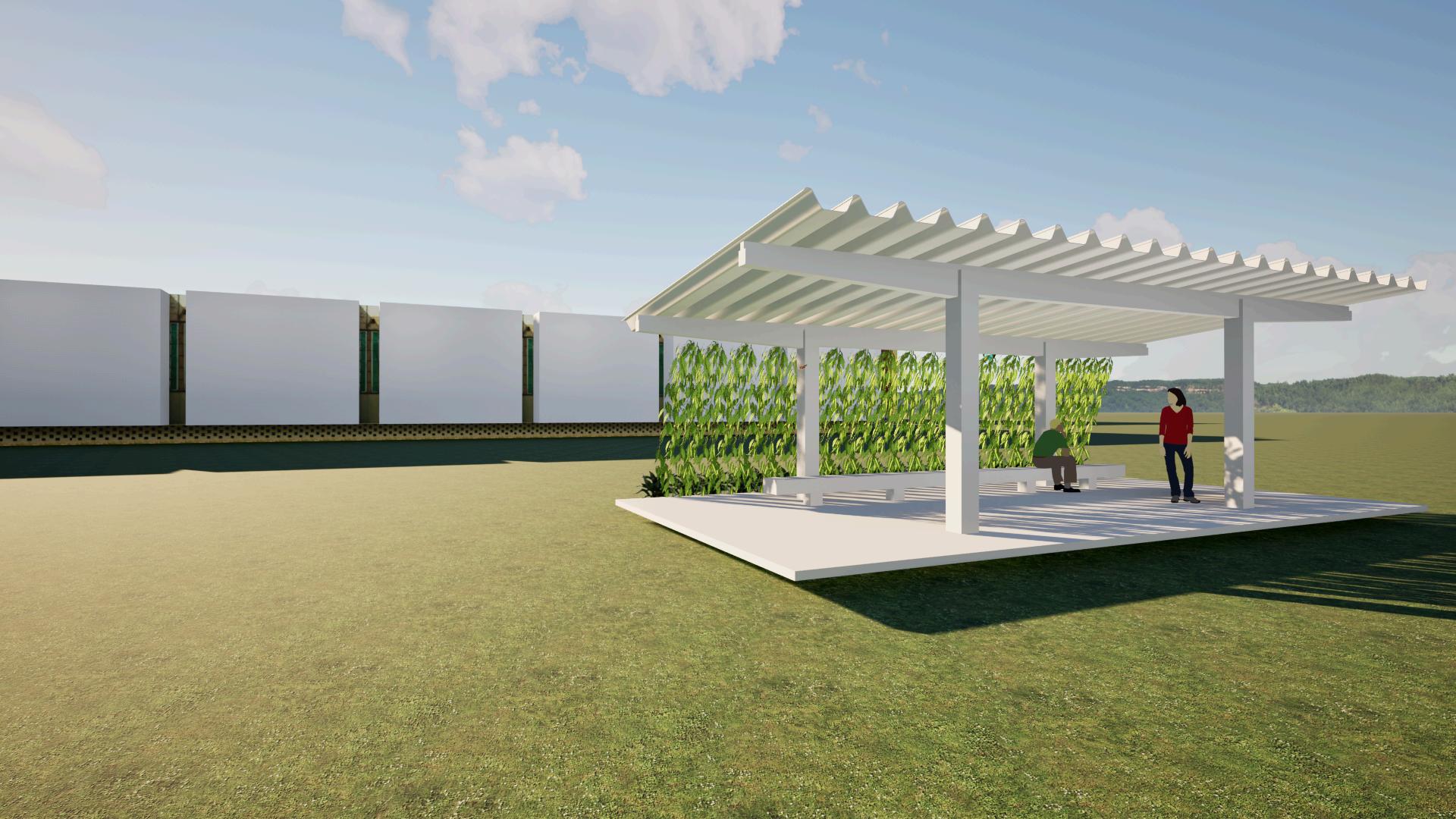

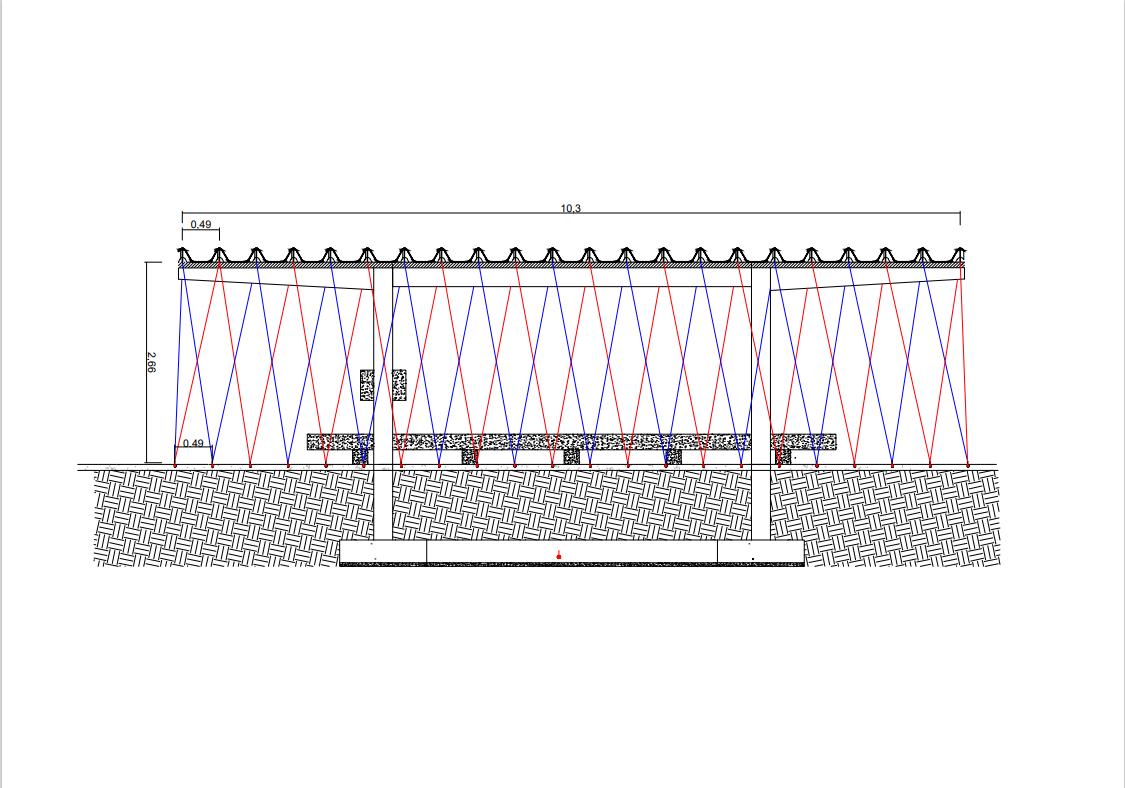

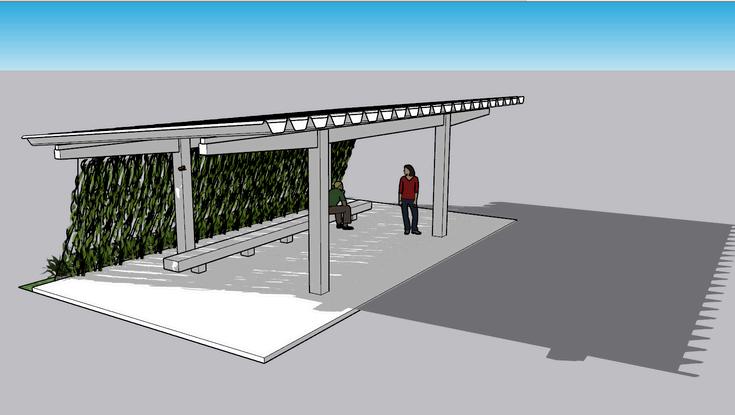

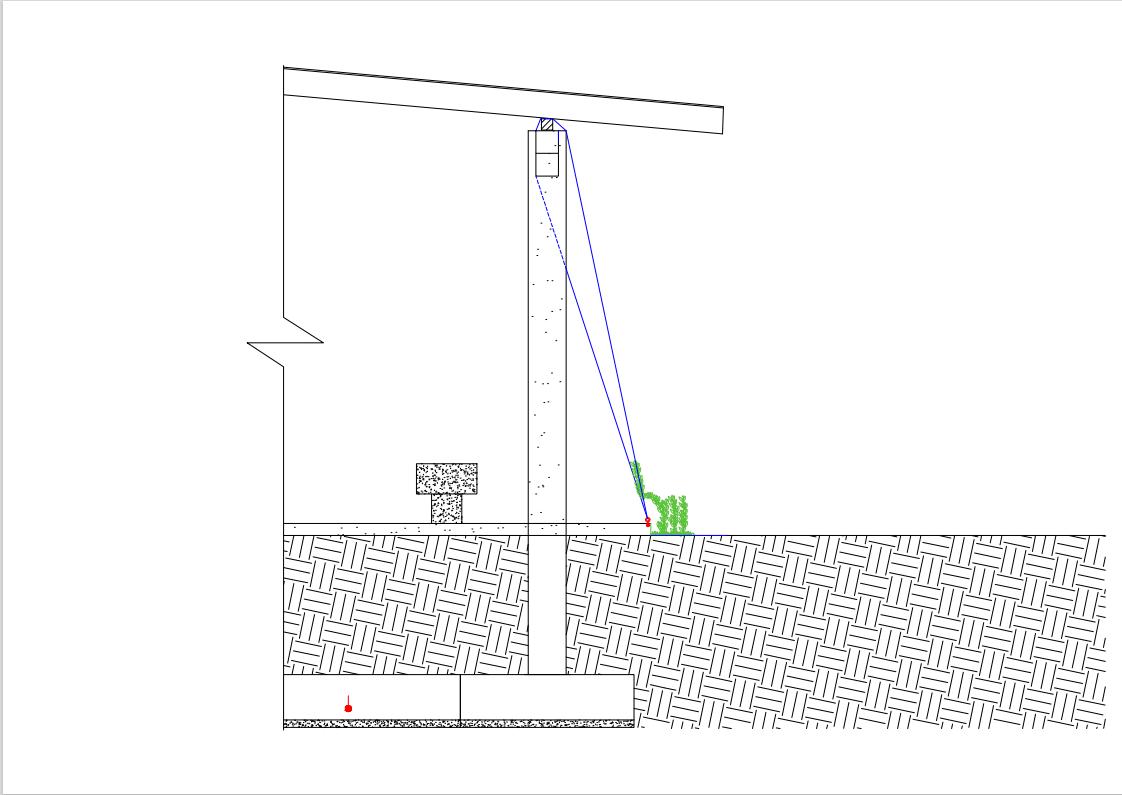

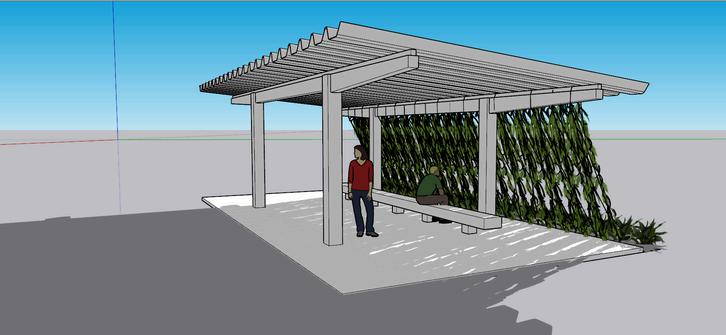

VISTA E CORTE ESQUEMÁTICO

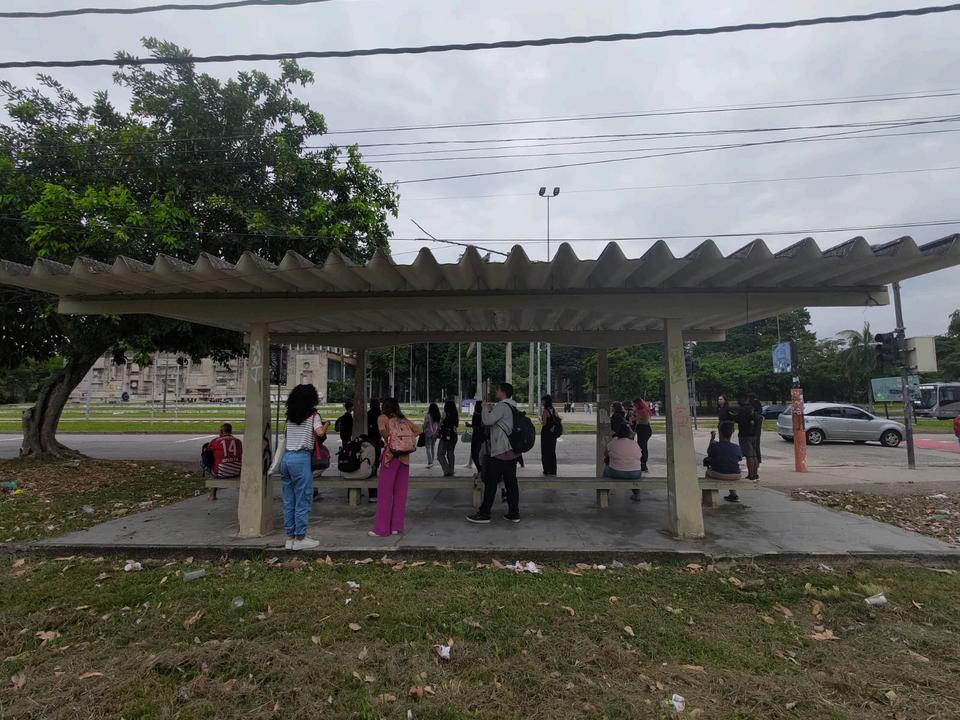

Instalação de uma cortina verde no ponto de ônibus da FAU/Letras;
Propõe-se um projeto simples, de fácil montagem com corda de nylon enrolada em uma das vigas do ponto de ônibus e presa em parafusos gancho no chão, onde a vegetação cresceria e avançaria sobre toda a sua extensão.
Fonte: Autoria do grupo

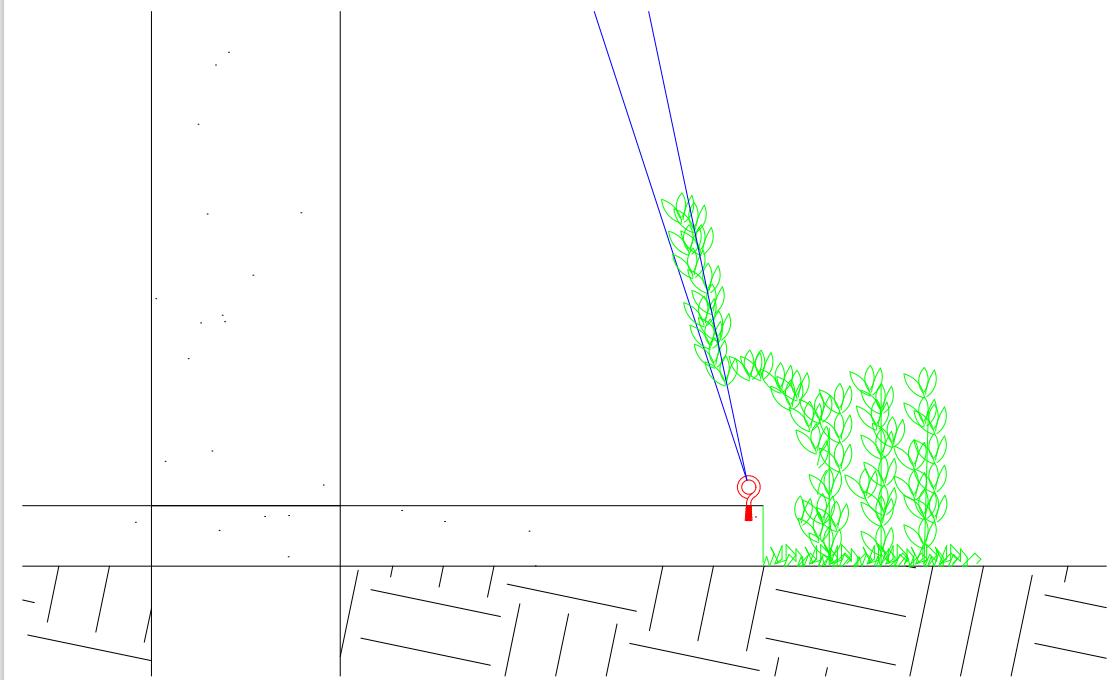

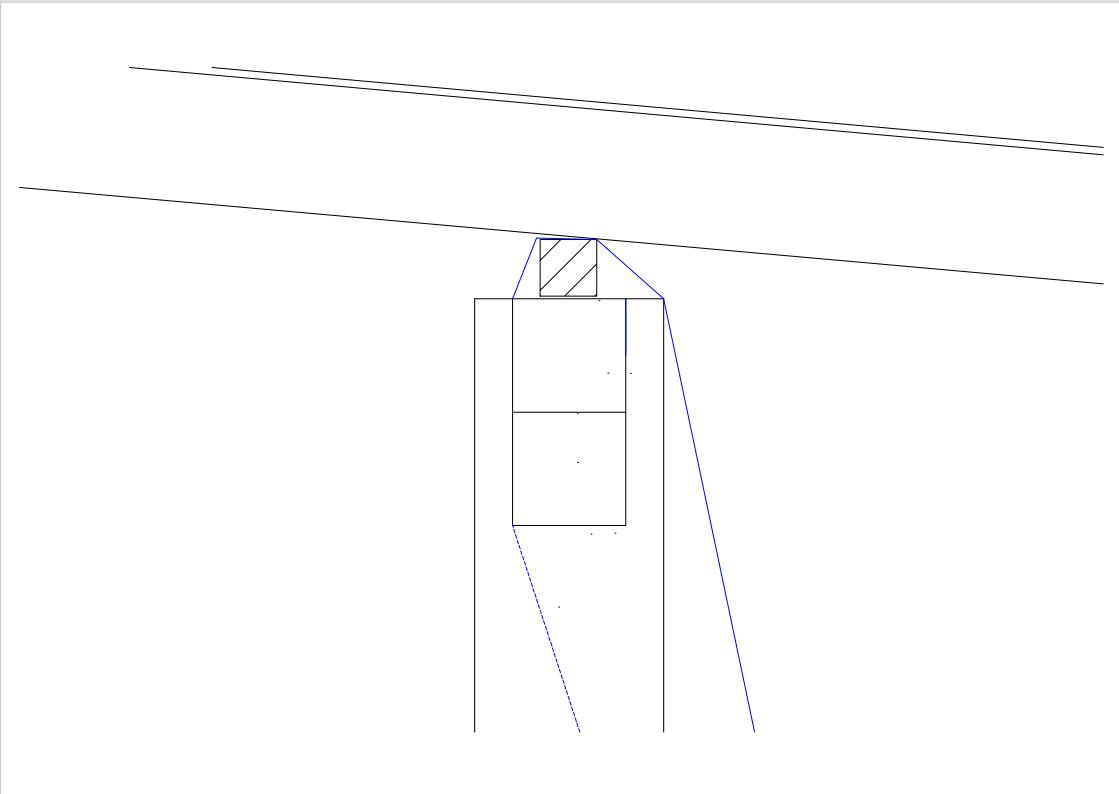

DETALHAMENTO DA FIXAÇÃO
Fonte: Autoria do grupo
Fonte: Autoria do grupo
ESPÉCIES ESCOLHIDAS
Vegetação : Ipoméia branca (Ipomea alba) e Ipoméia amarela (Merremia tuberosa)
Necessita de sol pleno, ideal para a localização do ponto de ônibus;
Ideal para regiões de clima tropical;
Irrigação 2x por semana;
Ciclo perene, floresce de janeiro a dezembro;
Atraentes para a visita de pássaros de espécies variadas e borboletas.
Fonte: Orquidiário Mogim Mirim
Fonte: Jardim Cor

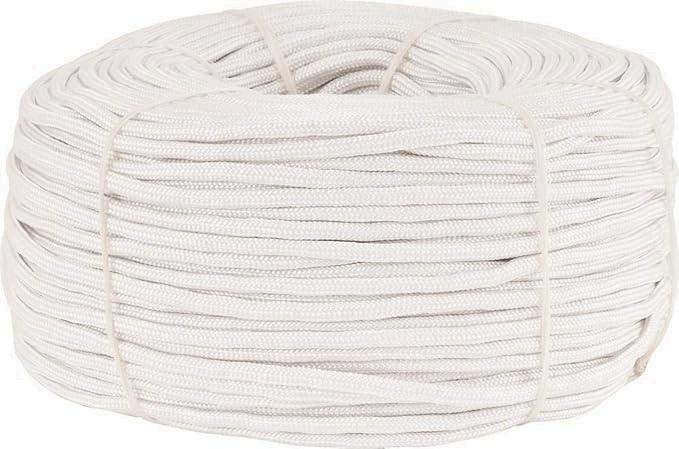

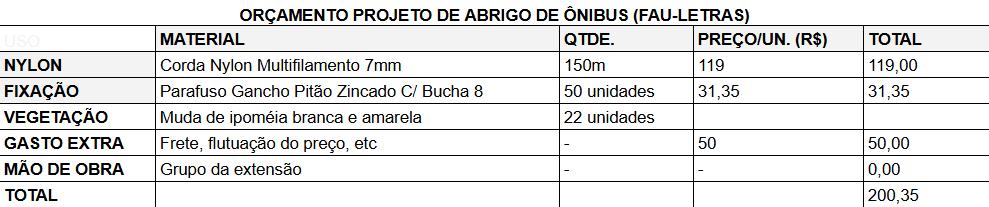

ORÇAMENTO
Fonte: Mercado livre
Fonte: Mercado livre
Fonte: Orquidiário Mogim Mirim

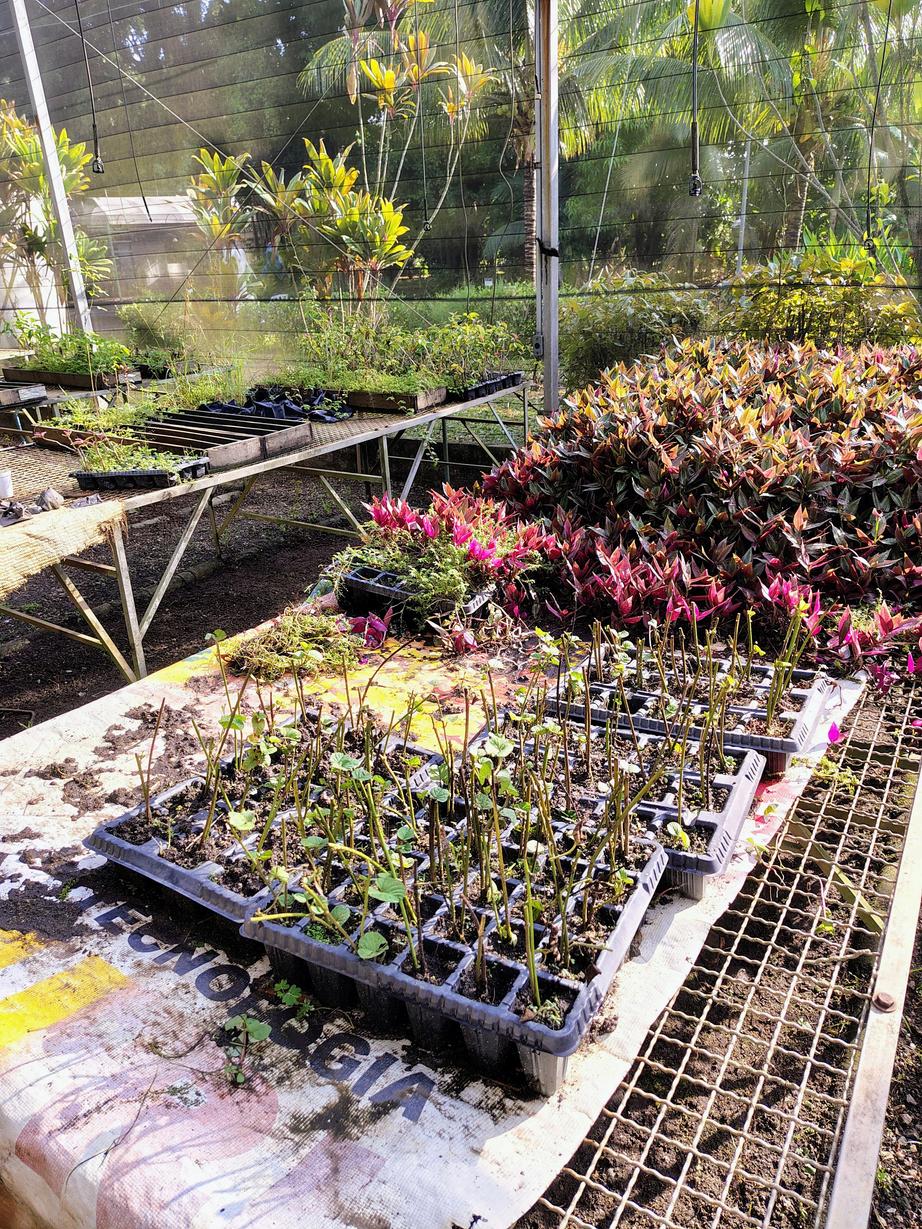

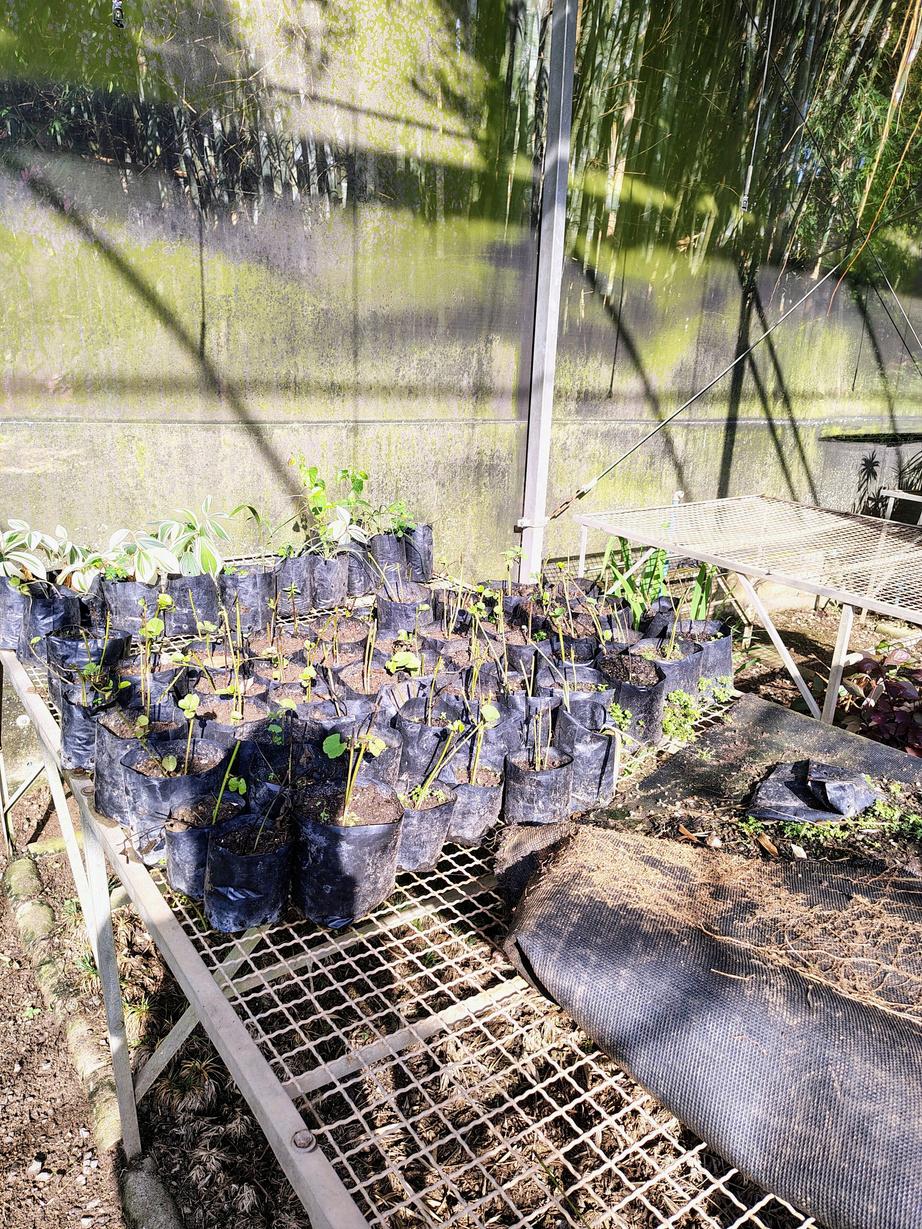

MUDAS DO HORTO
Vegetação : Ipoméia branca (Ipomea alba) e Ipoméia amarela (Merremia tuberosa)
O Horto começou o plantio em dezembro do ano passado, porém com o calor intenso do verão, aquela leva não resistiu por serem muito novas e frágeis;
Uma nova leva foi plantada e nos deram uma data animadora: 15 dias a partir da nossa última visita (21/03/25), as mudas sobreviventes já estariam fortes o suficientes par serem transplantadas.
MÃO DE OBRA E MANUTENÇÃO
Devido à simplicidade do projeto, os próprios alunos da extensão serão responsáveis pela intervenção, com auxílio dos professores do projeto;
O preparo das mudas será feito pelo grupo com a ajuda da Prefeitura Universitária;
Além disso, os membros da extensão serão responsáveis pela manutenção e manejo das plantas durante seu crescimento;
Dados dos gastos e do manejo serão coletados durante o processo para um futuro manual.
SOBRE A EXECUÇÃO
Uma das dificuldades da execução
é a distância do ponto de ônibus ao ponto de energia mais próximo;
Em visita realizada pelo grupo, observou-se que o ponto mais próximo era no estacionamento dos professores, no teto do subsolo de Letras;
Isso fica a 41,58m do local de intervenção;
Ou seja, precisaríamos de cerca de 50m de extensão.

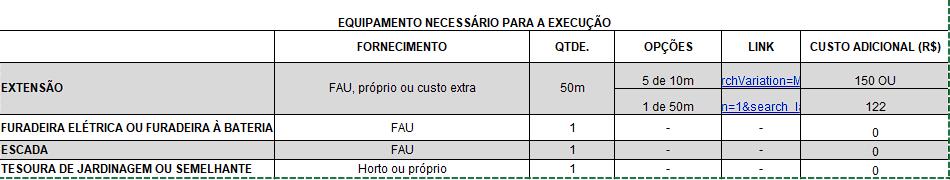

EQUIPAMENTO PARA A EXECUÇÃO
O equipamento necessário pode ser emprestado pelos laboratórios da FAU ou pelo Horto; A única questão seria conseguir o comprimento de extensão elétrica necessária de forma a não criar um custo adicional par o projeto.
