Portafolio I Paula Guachamín Matta

FOLIO arquitectura

Información Personal

Paula Guachamín Matta

Formación Académica

Educación Primaria 2006 - 2013 Unidad Educativa Particular de América Educación Secundaria 2013 - 2016 Unidad Educativa Particular de América 2016 - 2019 Unidad Educativa Liceo Policial del Ecuador

Educación Superior 2019 - Actualidad Pontificia Universidad Católica del Ecuador Facultad de Arquitectura Diseño y Artes

pgguachamin@puce.edu.ec (+593) 963530248

Estudiante de Arquitectura 2019 - Actualidad 09-03-2002 Quito - Ecuador Ecuatoriana/Chilena Contacto Redes

@paulaguachaminmatta

Idiomas Español Idioma Nativo Inglés B1.4

CURRICULUM

Logros Académicos

Coordinadora exposición Mariscalidad 2022. Plan Urbanístico La Mariscal Secretaría de Territorio, Hábitat y Vivienda

Mención Honorífica 2022. Diseño Arquitectónico y Urbano VI La Mariscal - Centro Sociocultural Mención Honorífica 2021. Diseño Arquitectónico y Urbano V Vivienda en altura - Edificio, uso múltiple Mención Honorífica 2020. Diseño Arquitectónico y Urbano III Mi Barrio - Espacio de recreación Andino

Mención Honorífica 2019. Diseño Arquitectónico y Urbano I Composición asbtracta - Pabellón Sillas

Talleres / Seminarios

Taller de Activación Urbana 2022 - Universidad de Costa Rica Internacionalización - Limón, Costa Rica

Levantamiento de campo 2022 - Plan Urbanístico La Mariscal Secretaría de Territorio, Hábitat y Vivienda

BAQ - Seminario 2020

Bienal Panamericana de Quito

Taller de Dibujo Contemporáneo - Curso 2020 Técnicas en bocetaje Quiteño

Taller de Dibujo Artístico - Curso 2020

Técnicas en óleo y acuarela

Software

Dibujo 2D y BIM Autocad

Modelado 3D Sketchup Renderizado Lumion Renderizado V - Ray

Diseño de formatos Adobe InDesing

Edición de láminas Adobe Ilustrator

Edición de imágen Adobe Photoshop

Información Geográfica QGIS

Sistema Informático Microsoft Office

CURRICULUM VITAE

TALLER CONSTRUCTIVO

03 04

TALLER CONSTRUCTIVO

JUNIO 2021

CENTRO DE VACUNACIÓN Y TOMA DE MUESTRAS PUCE

Creación de un espacio público que abastezca las necesidades que ha provocado la pandemia COVID-19. Los espacios están conectados por una circulación en una sola dirección. La escala del proyecto permite la integración de la vegetación existente, dando relevancia al terreno y la visual del paisaje. La accesibilidad universal permite que cada espacio tenga una función adecuada y sea considerado como un punto seguro.

PROGRAMA

1. Zona de espera - Desinfección - Recepción - Sala de espera - Baños universales

2. Zona de toma de muestras - Toma de muestras

3. Maquinas - Sala de esterilización - Sala de maquinas - Emergencia

4. Vacunación - Consultorio - Sala de Vacunación - Sala de descanso

5. Administrativo - Sala de descanso - Duchas - Vestidores - Baterias sanitarias

6. Toma de muestras vehicular - Sala de esterilización - Toma de muestras 7. Punto de encuentro - Áreas seguras

Nv 0.00

INGRESO

INGRESO

Nv +1.20

Nv -0.55

Nv +2.20

Nv -1.30

LONGITUDINAL

viga entrepiso

revestimiento exterior placa OSB 0.25

machihembrado placa en L

pernos autoperforantes viga principal madera 30cmx10m

5cm 25cm

0.40 0.15 columna doble maadera 25cm pernos autoperforamtes 3cm placa metálica 25cmx40cm grava cimentación prefabricada piloedre tubos

columna doble madera caoba 25cm

pernos autoperforantes 3cm 0.40

0.25 8

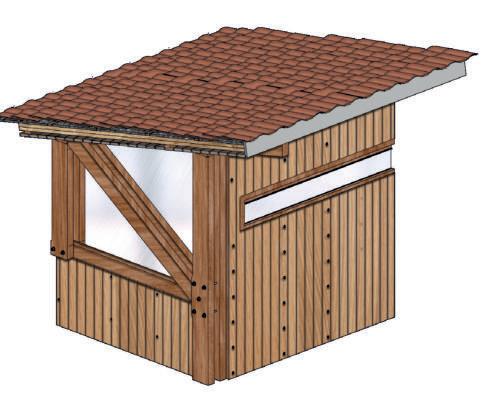

LEYENDA

1. Teja asfáltica ondulada 1,07x0,40x0,0029m

2. Membrana asfáltica polietileno 1x10x0,0025m

3. Placa OSB cielo raso 1,22x2,44m

4. Entramado de cubierta, correas de madera caoba 0,10x0,04x6,00m

5. Flashing aluminio 2,50x0,06m

6. Machihembrado de cubierta madera caoba 0,03x0,60x0,30m

7. Revestimiento interior de pared,entablonado madera teca 0,03x0,10x1,99m

8. Tabiqueria de pared: pies derechos, solera superior transversales y dintel de ventana de madera teca 0,05x0,08x4,25m

9. Relleno de pared para asilación térmica espuma polietileno 0,03mm

10. Tablón estructural de pared - Placa OSB 1,22x2,44m

11. Revestimiento exterior de pared, entablonado madera teca 0,03x0,10x1,99m

12. Marco para ventana de madera teca 2,70x0,10m

13. Paneles vidrio templado Quadroglass 0,06x0,39x1,00m

14. Tornillos autoperforantes de unión 0,004x0,04m

15. Columna doble de caoba 0,25x0,25m

16. Pernos de tensión controlda aluminio 7/8x0,04m

17. Cercha de un agua madera caoba, elementos horizontales y diagonales 0,08x0,22m

18. Canaleta metálica tipo tornillo lámina calib

19. Cadena metálica para canaleta espesor 0,07m

20. Panel de vidrio templado Quadroglass 0,06x0,39x1,99m con perfiles de madera teca 2,00x1,10m

ENTRAMADO EN M

DIAGONAL TRANSVERSAL

DIAGONAL

ENTRMADO INFERIOR

DIAGONAL SOLERA INFERIOR

SOLERA SUPERIOR

ENTRAMADO DIAGONAL

DIAGONAL PIE DERECHO

TALLER INTEGRADOR

INTEGRADOR

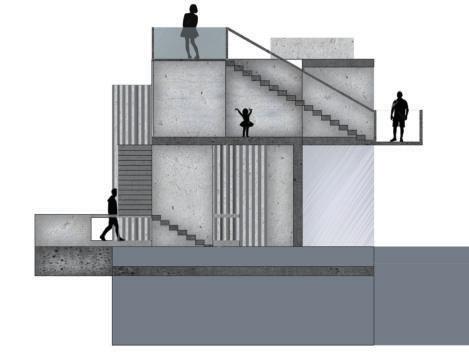

CASA SALUDABLE

Se parte del estudio del terreno, el cual es escencial para el diseño y las funciones espaciales de la Casa Saludable. Las conexiones visuales de jerarquización son proporcionadas por la quebrada existente. El sistema constructivo y su materialidad, logran la transparecia y la unión de lo interior con lo exterior. La exhibición de su estructura aplica a espacios abiertos y funcionales como espacios de recreación.

PLANOS

VOLUMETRÍA

LÍNEA, PUNTO Y PLANO

INTENCIONES ESPACIALES

ligero

usuario con usuario percepción (visión)separación (visión) sólido

frio y caliente vacios y llenos jerarquía sonido y vaciodesplazamiento modularinterior y exterior

vacio

S S Mirador

Huerto de cosecha

Piscina de pezca

Espacio de alimentación

LEYENDA

1. Panel de Hormigón (150cm x 50cm x 10cm)

(Densidad 2.400 kg/m3)

2. Tornillo de de doble rosca

3. Aislante térmico (plastico negro)

4. Lámina de Madera Transparente (1000mm x 25mm x 3000mm)

5. Madera Reciclada (100mm x 100mm x 1000mm)

6. Tornillo Tipo Tanquete

7. Membrana Plásica

8. Escuadra Metálica tipo L (5cm x 4cm x0.4)

9. Tornillo Cabeza de Cruz

10. Panel de Hormigón Biológico (245cm x 160cm x 10cm) (Hormigón rico en Fosfato de magnesio)

11. Anclaje Tipo Carril Halfen 20cm x 5cm

12. Aislante Térmico (Poliuretano Densidad:30-60kg/m3)

13. Lámina de Vidrio Templado doble

14 . Lámina de Vidrio Templado (3000mm x 1000mm x 4mm)

15. Junquillo 16. Celosía de Acero (580cm x 4cm x 10cm)

17. pista superior de metal (15cm x 600cm x 0.5cm)

18. pista basse de metal (15cm x 600cm x 0.5cm)

19. Espiga de Aluminio

20. Anclaje para Hormigón

21. Varilla de Soporte Medio

22. Escalera de Hormigón huella 32cm, contrahuella: 18cm, ancho: 120cm)

23. Varilla 6-12MC.50

24. Varilla 6-2MC.51

25. Varilla 6-12MC.52

26. Zapata Aislada (100 cm x 100cm x 33cm) (R: 210 kg/cm2) (41cm x 41cm x 83cm) (R: 210 kg/cm2) (Masa: 0.47M3)

27. Plantilla de Concreto Pobre (194cm x 194cm x 5cm) (masa: 0.30M3)

28. Bloques de Hormigón Translúcido muros (90cm x 20cm x 40cm)

29. Bloques de Hormigón Translúcido piso (90cm x 50cm x40cm)

30. Aglutinante Común con propiedades Transparentes

31. Columna de Hormigón (0.25m x 0.30m x 8.50m) (R: 210 kg/cm2)

32. Varillas de hierro (4-14MC, 2-12 MC) (1e-8MC, 1E-8MC)

33. Losa de hormigon (Espesor:20cm) (R: 210 kg/cm2)

34. Contrapiso (Espesor: 20cm) (R:210 kg/cm2) 35. Cerámica (30cm x 30cm)

Nv +7.15

Nv +3.68 Nv +1.35 Nv 0.00 Nv -0.66 Nv -1.05

Nv -3.91

Listón de Madera

Capa exteriorhormigón

Aislante Térmico Hormigón Portante

DETALLE2MADERATRANSPARENTE

Laminas de Madera de 2.5cm

Pintura Escuadra Tornillo Cabeza de Cruz

Tornillo de Tanquete

Sitema de Variilla de soporte medio

Pista Superior

Piso Base

Celosia de 3x4

Ancla de Homigón para fijar elSuelo

Tablón de Madera dura Reciclada 10x10cm Piso Rectificado 59x59cm

Espiga de Aluminio

Unión 6cm

Membrana Plástica Estructura 15 13 12

DETALLE6GRADA

6Ø12MC.52 LOSA +3.68 14

6Ø12MC.

C.51 6Ø12MC.50 0.30 11 10 0.18 0.18

Hormigón Biológico

CADENA

Microalgas, ect.

Anclaje tipo: Carril Halfen

Cerco /Hoja Junquillo VidrioTemplado Junquillo

0.25

A

DETALLE7ZAPATALAAISLADA

Precerco Grosor 0.04mm 9 8 +1.33

DESPLANTE 4 var. de 1/2" Est. 1/4" @ 0.20m

0.25 B VARILLA

ESTRIBO

Hormigón Portante de concreto pobre

C 0.30 DADO A

Est. 1/4" @ 0.20m 4 var. de3/8" 0.05 Plantilla h ZAPATA

variable

TALLER ACTIVADOR

ACTIVADOR URBANO

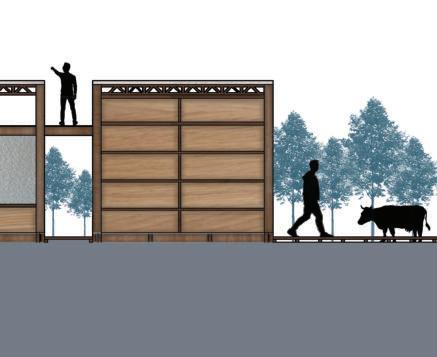

ESPACIO DE RECREACIÓN ANDINO

El proyecto está ubicado en el sector El Bosque, partiendo de una topografía irregular, propia de la quebrada La Concepción. Se buscó satisfacer las necesidades espaciales del barrio, realizando equipamientos no existentes, que reactiven las calles secundarias que finalizan en la quebrada. Con el propósito de tener una intervención y activación urbana dentro de la quebrada y obtener una conexión entre los barrios.

acceso

Nv 0.00Nv -1.00Nv -2.00Nv -3.00Nv

Nv -4.00Nv -5.00Nv -5.00Nv -4.00Nv -3.00Nv -2.00Nv -1.00Nv 0.00Nv +1.00Nv +2.00Nv +3.00Nv +4.00Nv +5.00Nv +6.00Nv +7.00Nv +8.00

Nv -5.70 Nv -3.00

Nv +0.35

Nv 0.00Nv -1.00Nv -2.00Nv -3.00Nv

Nv 0.00

criadero

centro educativo huerto de hortalizas recorrido de eucalipto

Nv -4.00Nv -5.00Nv -5.00Nv -4.00Nv -3.00Nv -2.00Nv -1.00Nv 0.00Nv +1.00Nv +2.00Nv +3.00Nv +4.00Nv +5.00Nv +6.00Nv +7.00Nv +8.00

cine recreativo

Nv -5.70

Nv -3.00

Nv -3.00

Pasarelas de cuidado animal

Talleres recreativos infantiles La integración de animales permite las diferentes funciones espaciales recreativas para los distintos usuarios que habitan el proyecto. Las pasarelas continuas facilitan un acceso amplio y lineal a los diferentes módulos, proporcionando undistanciamientoregulardentrode este.Lavegetaciónbajaacompaña al usuario en el recorrido, facilitando una integración equitativa entre lo interior y exterior.

Integración de bloquesCriadero y cuidado animal

La integración del espacio funcional la quebrada La Concepción permite la unión de los diferentes barrios que se encuentran a sus laterales. Los equipamientos planteados permiten la integración de diferentes grupos focales dentro del proyecto, haciendo que se cumpla una integración equitativa. Laintervencióndeunespacioeducativoandinopermitellevara cabo la educación de los niños que habitan en el sector El Bosque; los lleva a aprender más sobre la naturaleza andina y el entorno en el que viven. La función principal del cine, es abastecer con un espacio público multifuncional que permita a los usuarios recorrer sin salir de su zona de confort.

ESPACIO ANDINO

CINE ANDINO

EXPRESIÓN GRÁFICA

GRÁFICA

TRAZOS

Se representan las primeras lineas y trazos para definir características principales de diseño arquitectónico a partir de una ilurtración. Se realizan lineas rápidas para llegar a obtener un bosquejo definido, por lo tanto, se pretende representar un objeto, espacio o idea. A partir del material utilizado el trazo de la línea permite ser vista de manera indefinida, el grosor de esta define la profundidad del boceto, haciendo que este se asemeje a una representación real.

ESFERO, LÁPIZ, RAPIDÓGRAFO, CARBONCILLO

TINTA

A partir del trazo, se realiza la integración de un nuevo material, obteniendo un acabo diferente. Los distintos tonos que proporciona la tinta permite diferenciar los diferentes planos verticales y horizontales dentro del boceto. Las tonalidades representadas se obtienen de un degrade con la integración de una determinada cantidad de agua, cada línea es pintada de manera individual; esta representa un plano de profunididad para que sea una representación monocromática.

TINTA CHINA

COLOR

La integración del color sobre un boceto ya planteado comienza a definir un espacio que se acerque y aproxime a la realidad. Los diferentes colores que proporciona la acuarela permiten determinar la forma y el color del objeto que se desea representar.

Paula Guachamín Matta
