Ms.C. Arq. Pablo Esteban Ochoa 0993041153 pabloesteban8a@uazuay.edu.ec
Arq. Pedro Samaniego pjsamaniego@uazuay.edu.ec 0984365837
Ms. Arq. Ana Rodas Beltrán 0984212864 arodas@uazuay.edu.ec
Educación
2012-2018 Unidad Educativa Particular La Asunción Físico matemático
2018-2023 Universidad del Azuay Arquitecta
2023-2024 Universidad Internacional SEK Maestría en Gerecia de Proyectos BIM
Logros
Ganador del concurso “Proyecto piloto post Huracán Iota, archipiélago de San Andrés y Providencia, Colombia. 2020” organizado por la Universidad Católica de Manizales de Colombia junto con la Universidad del Azuay.
Ganador del primer premio en el concurso “Alas Verdes. Academias Latinoamericanas Sostenibles y Verdes 2022” organizado por el Proyecto CEELA - “Fortaleciendo capacidades para la eficiencia energética en edificios en América Latin a” en la Universidad Javeriana de Colombia.
Ganador del concurso “Mejores Proyectos, julio 2023” organizado por la Facultad de Diseño, Arquitectura y Arte por parte de la Universidad el Azuay.
Experiencia laboral
2021 Prácticas preprofesionales en el Departamento de planificación de la Universidad del Azuay
2023-2024 Servicios Profesionales en GAMA Consultores.ec
-Diseño arquitectónico
-Diseño de brochure
-Dibujo técnico
-Ayudante en residencia de obra
Trabajo independiente
2020-2022 Diseño arquitectónico de vivienda
2023 Diseño arquitectónico de comercio
Cursos - Certificaciones - Diplomados
2022 Curso - “Control y Residencia de Obras” en Eco Construcciones
2023 Diplomado Digital Internacional - “Edificación con eficiencia energéti
ca y confort adaptativo” por parte de la Universidad Nacional Autónoma de México
Certificación - Navisworks para revisión y coordinación de modelos
Certificación - Navisworks para simulación de proyectos (4D)
Contenido
Proyectos Ejecutados
(Diseño Arquitectónico)
Equipamiento
Consultoría de los estudios y diseños para la construcción de un Centro de Faenamiento, cantón Loreto, provincia de Orellana
Proyectos Académicos
Proyecto de fin de maestría
Proyecto optimizado del Centro para Grupos de Atención Prioritaria (CEGAP) a través de la metodología BIM en El Coca, Orellana
Proyecto de fin de carrera
Rehabilitación y reciclaje con estrategias de eficiencia energética
Arquitectura bioclimática
Pacha Chiri - Corredor bioclimático Maylas
Vivienda en altura
Edificio MP
Vivienda Colectiva
Conjunto Residencial JP

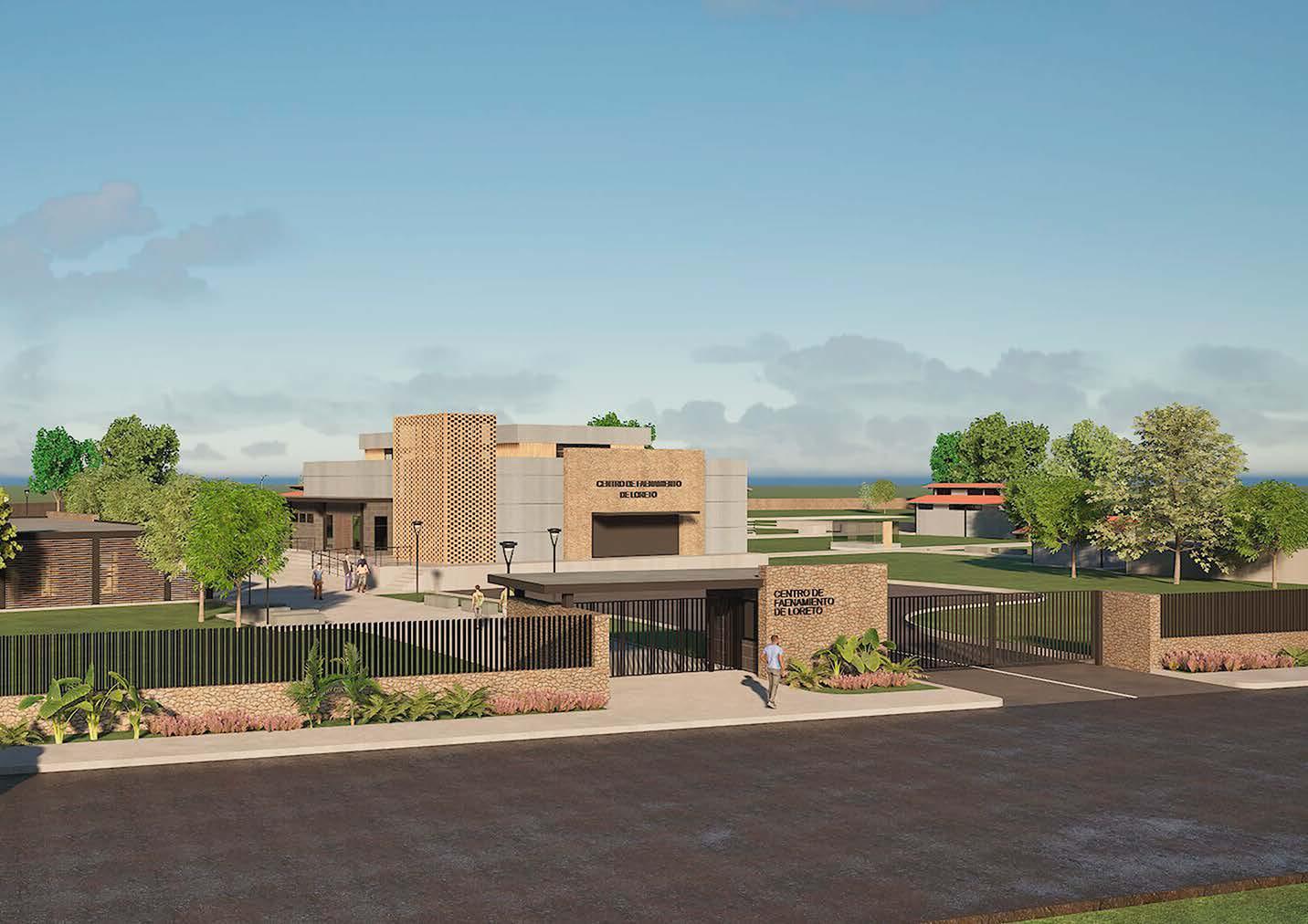

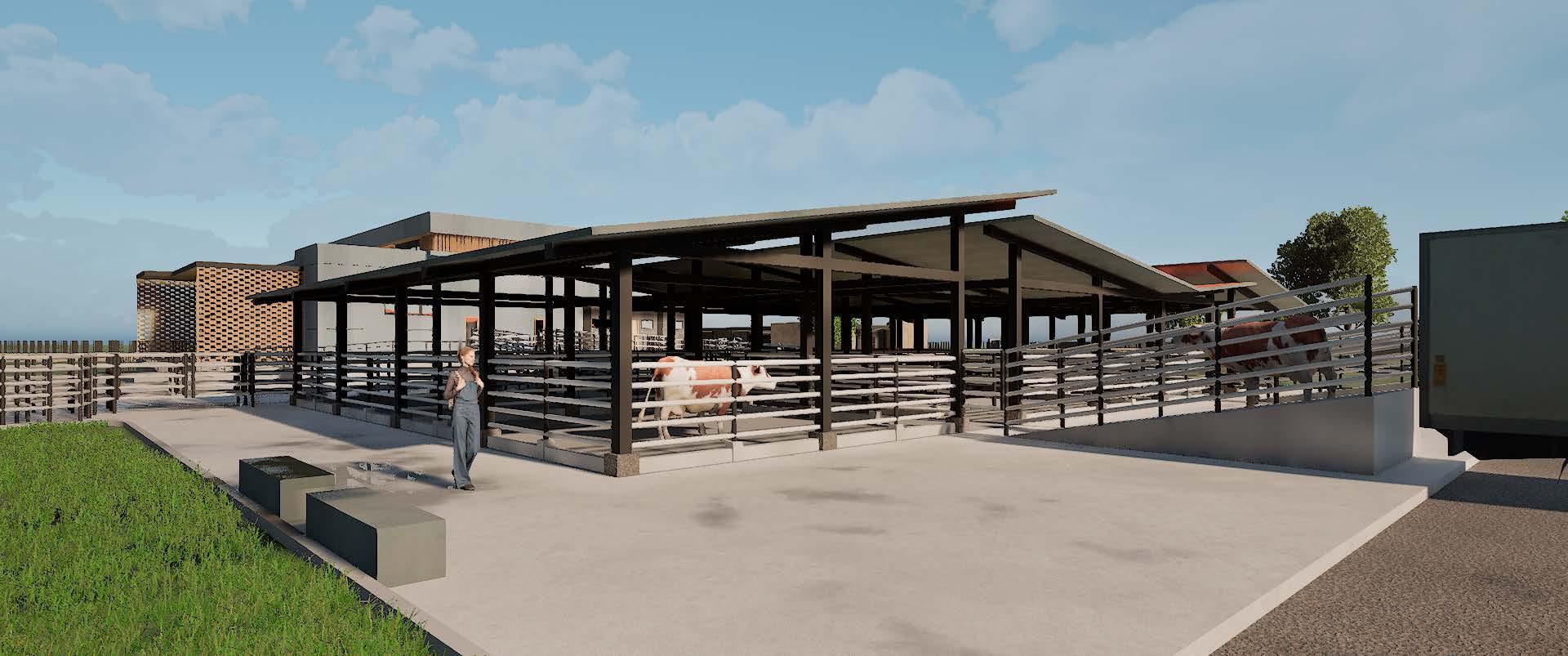

Consultoría de los estudios y diseños para la construcción de un
Centro de Faenamiento, cantón Loreto, provincia de Orellana.
Loreto, Ecuador
Pamela Arcos Abril,2024

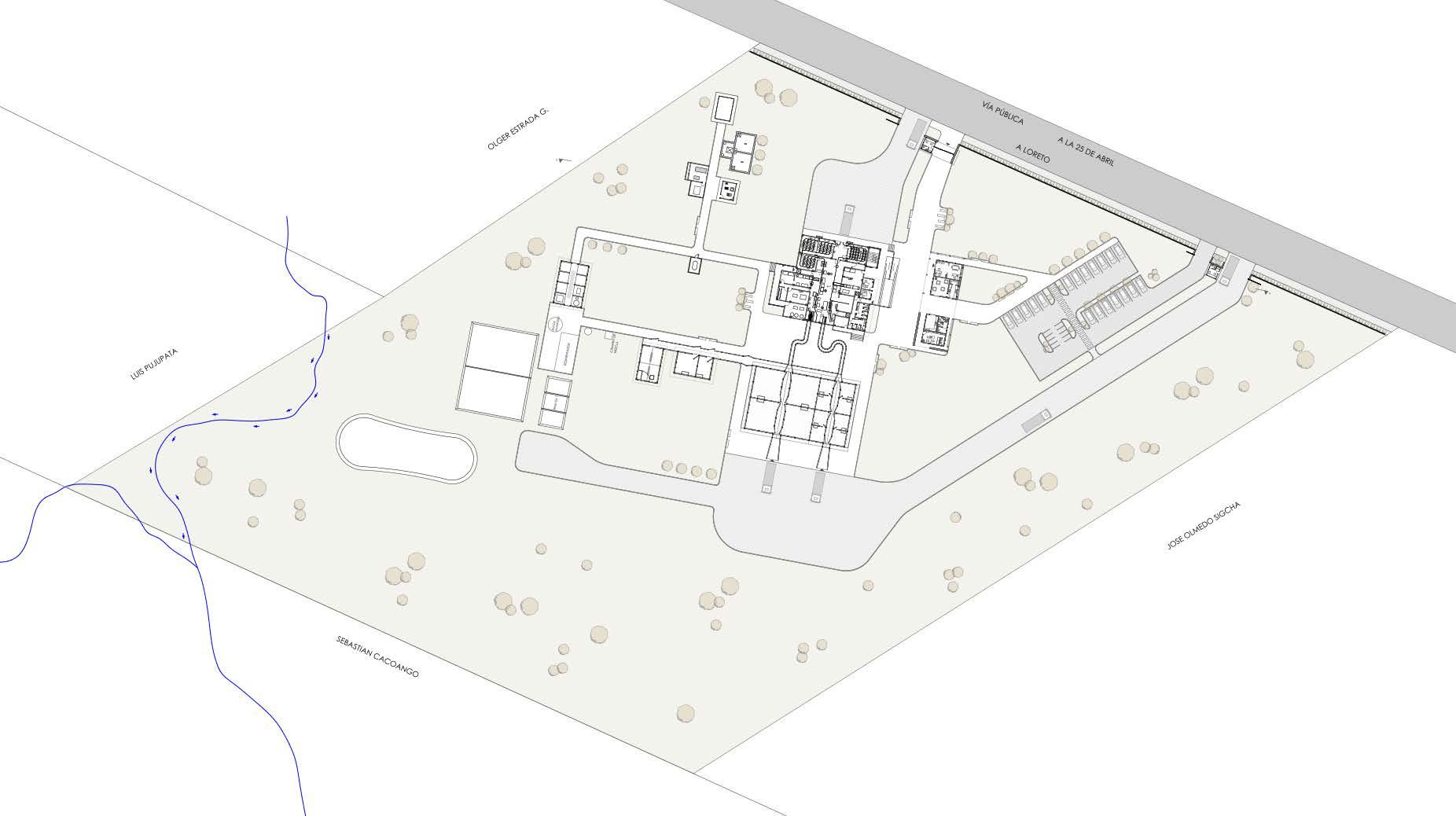

Con el objetivo de fomentar un proceso digno y eficiente para el faenamiento en la ciudad de Loreto, se diseñó una distribución y emplazamiento estratégico para el camal municipal, considerando las principales zonas de funcionamiento: la nave de faenamiento, el área administrativa con laboratorio, y los corrales para animales. Este diseño responde a un análisis detallado del flujo y recorrido tanto de los animales como de los usuarios, priorizando la funcionalidad en cada etapa del proceso.
Dada la naturaleza del proyecto, enfocado en la producción de productos cárnicos, se estableció una clara delimitación entre los edificios de acceso restringido, como las ingenierías y los sistemas de funcionamiento de la nave central, y las zonas de libre circulación, como las oficinas administrativas. Además, para promover la transparencia y educación sobre los procesos, se integró un mirador en la planta superior del edificio principal, permitiendo a los visitantes observar de forma segura las actividades de faenamiento, sin comprometer las medidas de seguridad e higiene establecidas.
OFICINAS OFICINAS
SS HH Y VESTIDORES MUJERES
SS HH Y VESTIDORES HOMBRES
CUARTO DE MANTENIMIENTO
CABINA DESINFECCIÓN
CABINA DESINFECCIÓN
ÁREA DE CHASPADO
LAVADO DE VÍCERAS
ALMACENAMIENTO DE VÍCERAS
Recepción y Clasificación de Visceras Visceras Blancas
SOPLETE CHAMUSCADOR Bandejas
CABINA DESINFECCIÓN
BODEGA
P
PEDILUVIO
CABINA DESINFECCIÓN
IZADO ESCALDADO Y DEPILADO NOQUEO DESANGRE LÍNEA DE BOVINOS IZADO Transporte de Cueros NOQUEO
TANQUE DE DESANGRE
CUARTO DE BOMBEO
Ganchos ALMACENAMIENTO DE CUEROS
LAVADO DE PATAS BOVINO
PORCINO
Pantallla Digital Para Visualización de Pesos
PESAJE
LÍNEA DE PORCINOS
CABINA DESINFECCIÓN
ÁREA DE TRANSICIÓN
CABINA DESINFECCIÓN
LAVADO DE PATAS
PEDILUVIO PEDILUVIO PEDILUVIO PEDILUVIO
LAVADO DE CABEZAS
LAVADO DE VÍCERAS Visceras Rojas Bandejas
ALMACENAMIENTO DE VÍCERAS
PEDILUVIO
C C C
DIVISIÓN DE CANALES
CORTE DE PATAS Y CABEZA EVISCERADO DESCUERADO PESAJE
SALA DE OREO
CABINA DESINFECCIÓN
CABINA DESINFECCIÓN
Administración

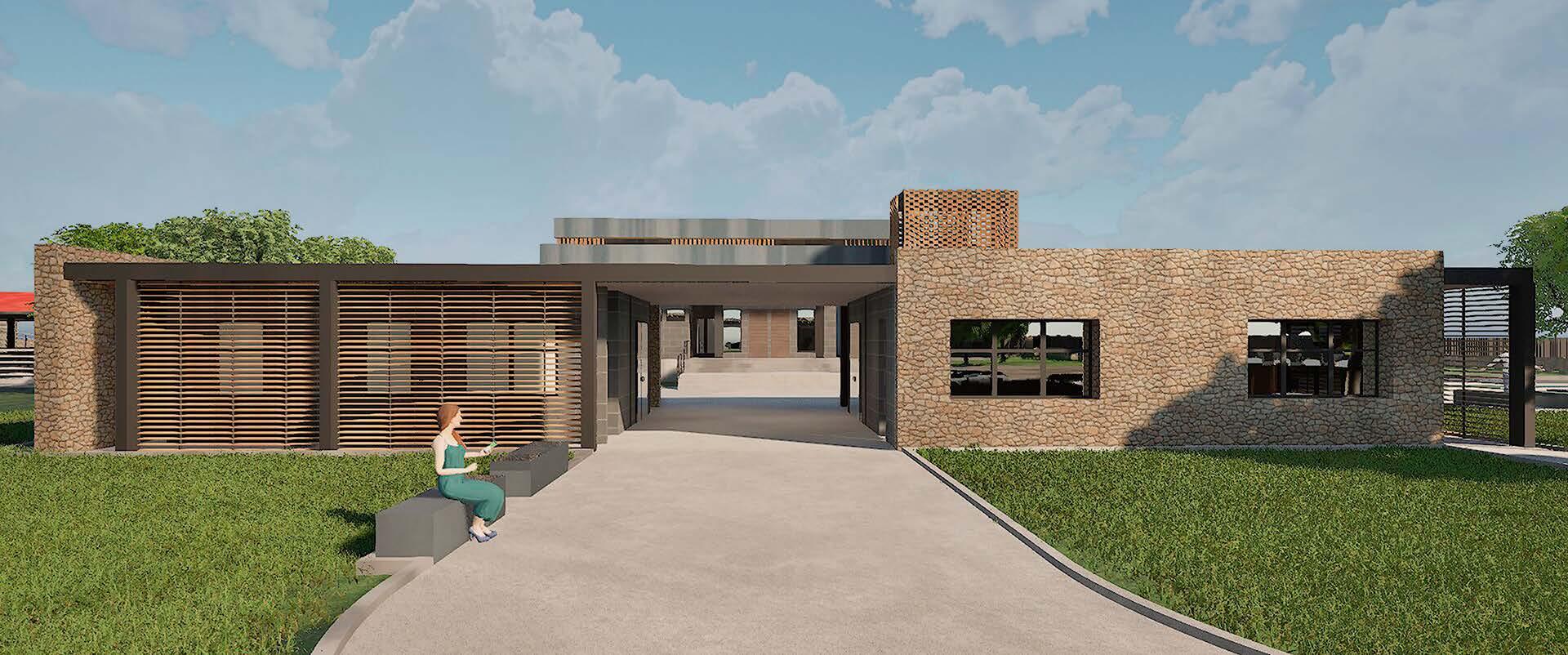

Proyecto optimizado del Centro para Grupos de Atención Prioritaria a través de la metodología BIM
El Coca, Ecuador
Pamela Arcos Septiembre,2024
El proyecto se desarrolla a partir de la creación de una empresa, conformada por un grupo de cuatro técnicos destinadas a ejecutar un rol específico dentro del proyecto CEGAP, ejecutado tradicionalmente. Esto, con el objetivo de comparar el desarrollo del proyecto utilizando la metodología BIM con la metodología tradicional, a fin de determinar la eficiencia y desafíos de la implementación de BIM en proyectos de infraestructura pública.
En este sentido, en representación de la empresa BEC, el BIM Manager contrata a la Arq. Pamela Arcos como líder estructural BIM en el proyecto, con el fin de que se encargue de gestionar la información y modelado estructural del proyecto utilizando el sistema BIM (Building Information Modeling), mediante la implementación y seguimiento del plan de ejecución (BEP) de la organización.

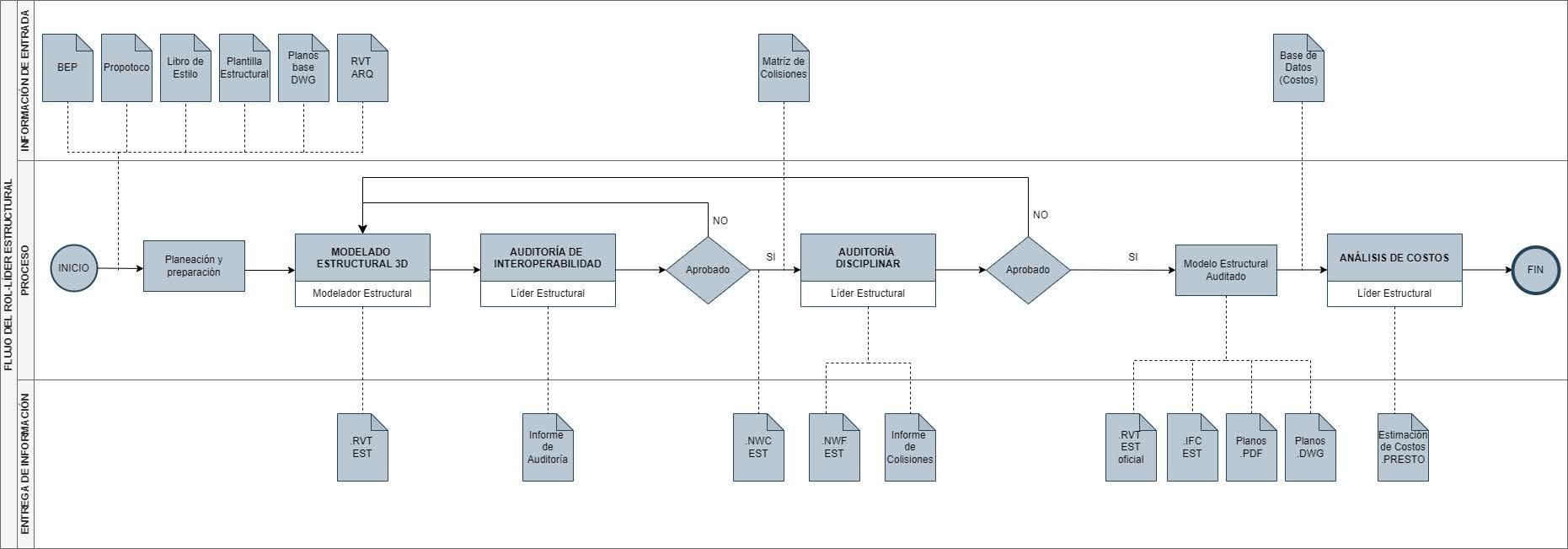

FLUJO-LÍDER ESTRUCTURAL
Modelado 3D
Auditoría
Presupuesto
Flujo de trabajo

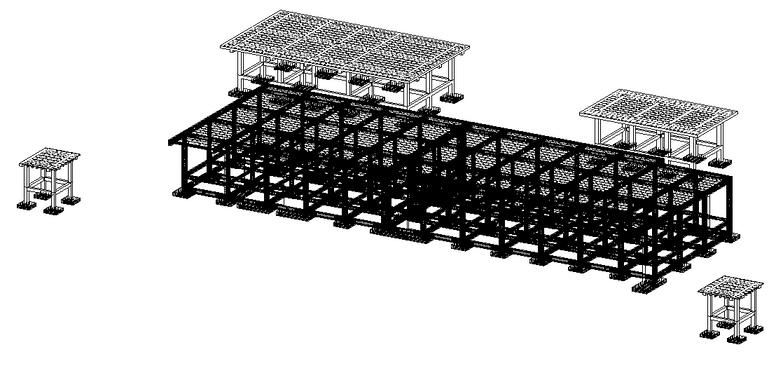

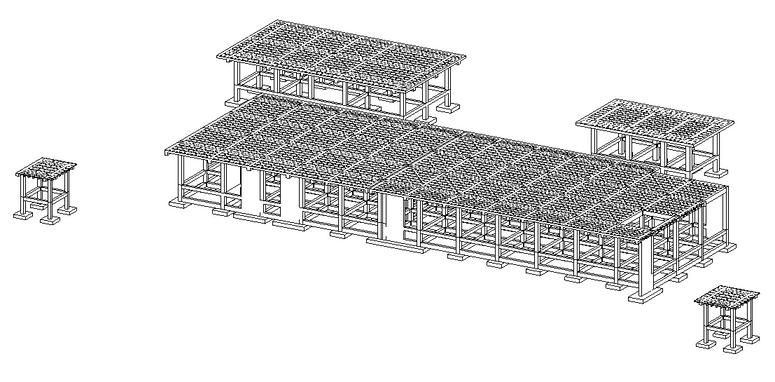

Modelado estructural completo y auditado del centro de salud
“CEGAP”

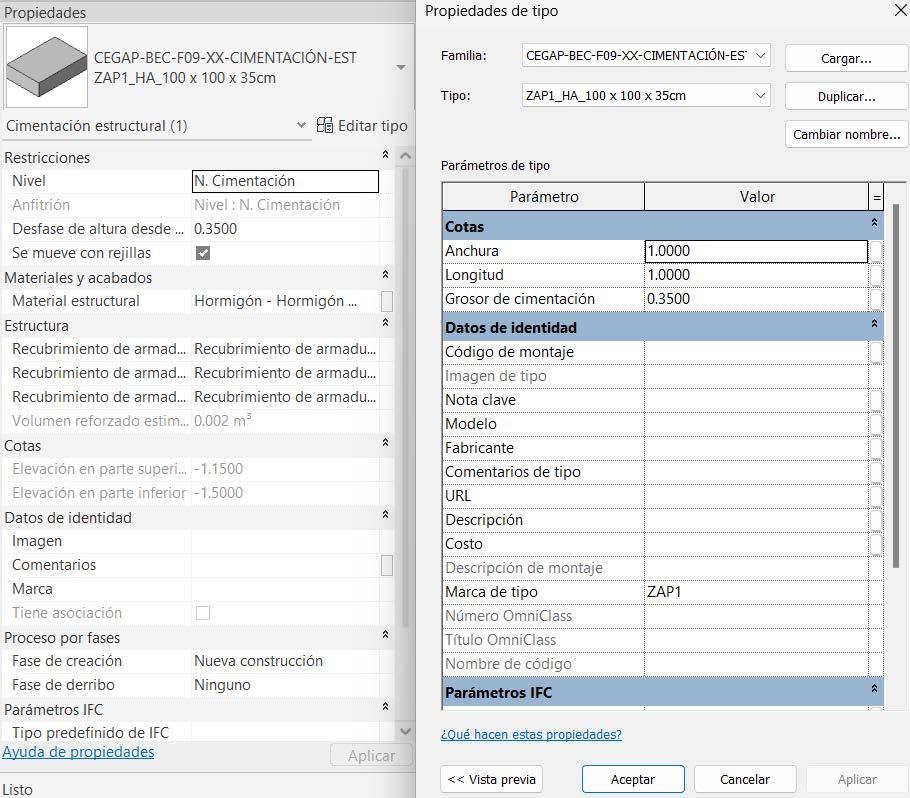

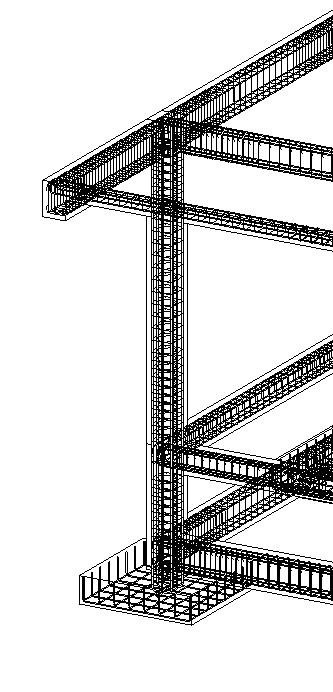

Modelado 3D LOD 300

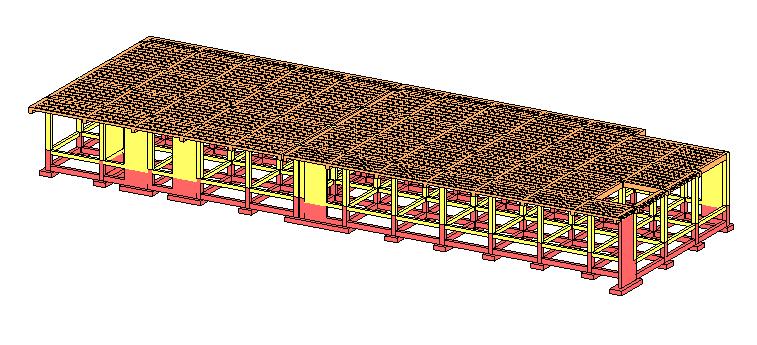

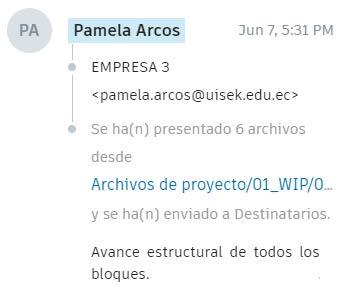

Se modela la estructura del proyecto a nivel de LOD 300, utilizando Revit 2025. Se utiliza Autodesk Construction Cloud para compartir avances al Coordinador BIM
AUDITORÍA DE INTEROPERABILIDAD
AUDITORÍA DE INTEROPERABILIDAD

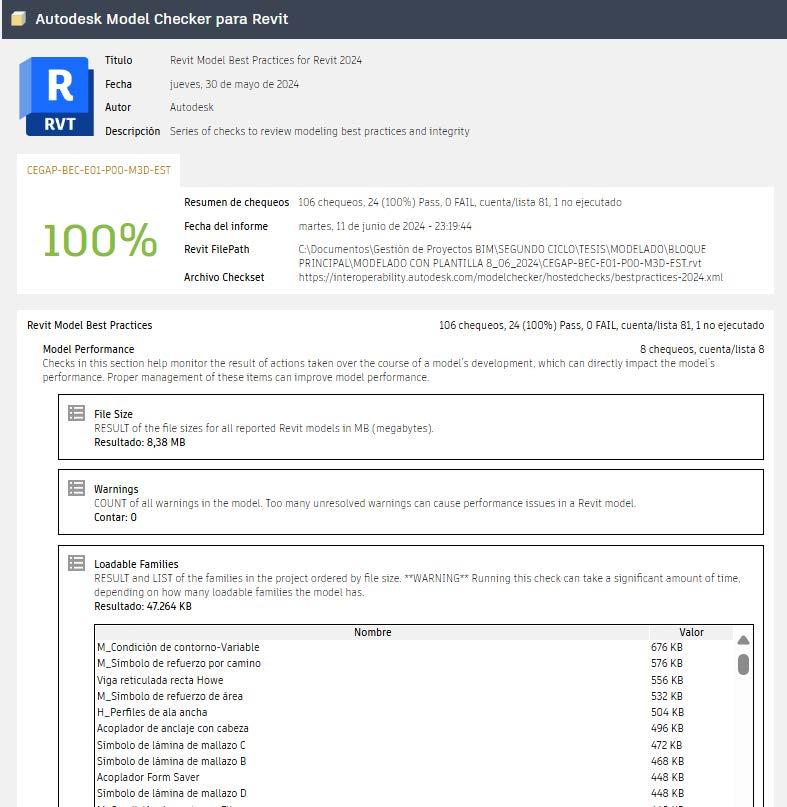

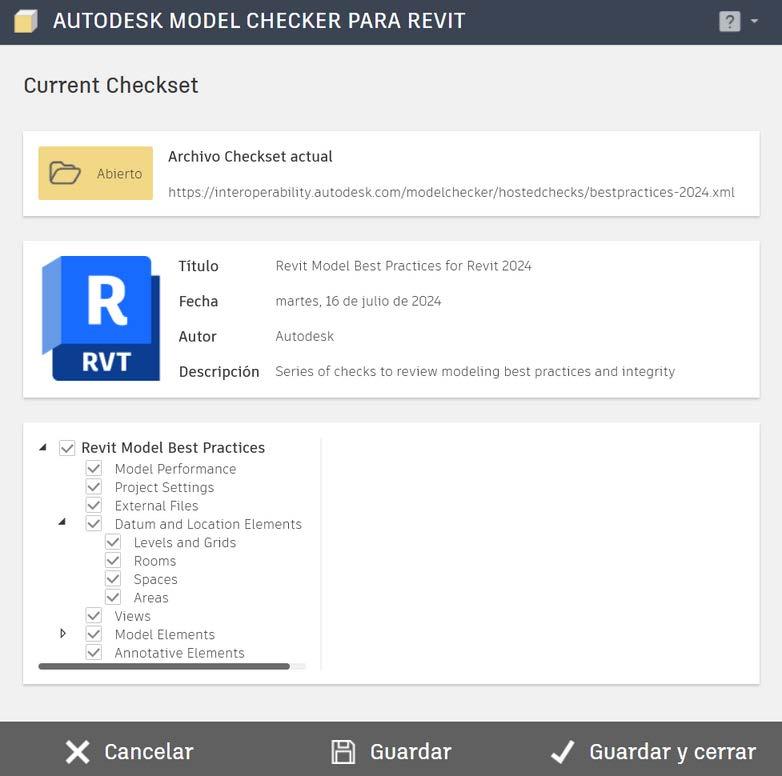

Auditoría de interoperabilidad

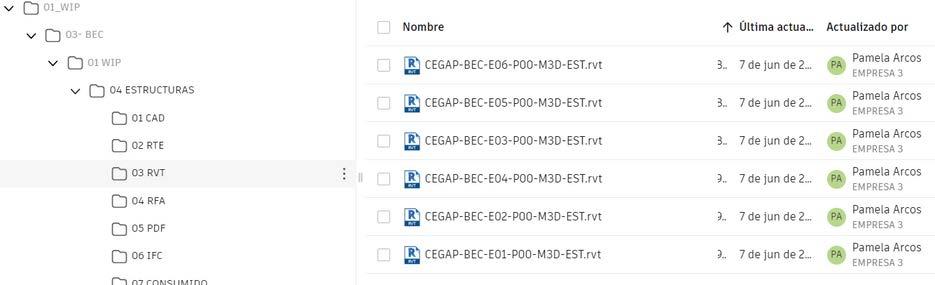

Con el modelado estructural auditado, los archivos se comparten periódicamente en el ACC y se notifica al coordinador para su respectiva revisión.
Con el modelado estructural auditado, los archivos se comparten periódicamente en el ACC y se notifica al coordinador para su respectiva revisión. Es responsabilidad del líder estructural que los modelos sean capaces de cumplir con la interoperabilidad dentro del proyecto. Para esto, es necesario auditar modelos en base a normativas o estandarizaciones previamente establecidas por el BIM Manager. Por tanto, se entrega modelos auditados de cada bloque en archivos individuales y del proyecto en conjunto. Las auditorías se realizan con la herramienta Model Checker dentro de Revit, utilizando los parámetros de “Las mejores prácticas” del año 2024.
COORDINACIÓN DISCIPLINAR
Coordinación disciplinar
COORDINACIÓN

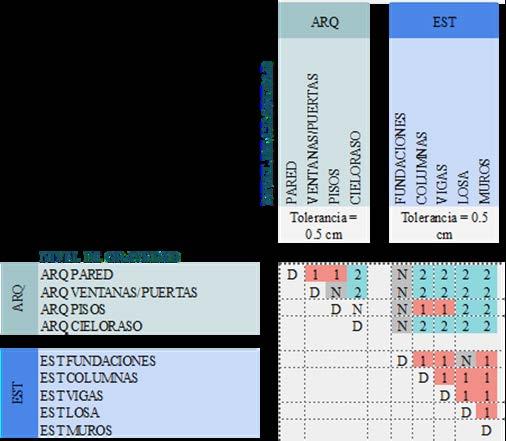

El líder estructural debe tomar como referencia la matriz de colisiones entregada por el coordinador BIM, para realizar las pruebas necesarias según el proyecto y el rango de tolerancia.

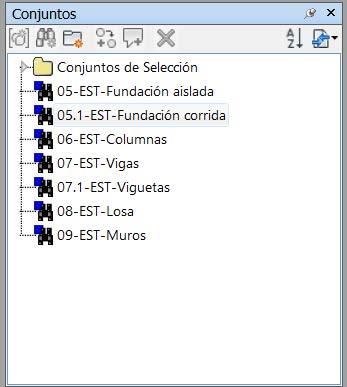

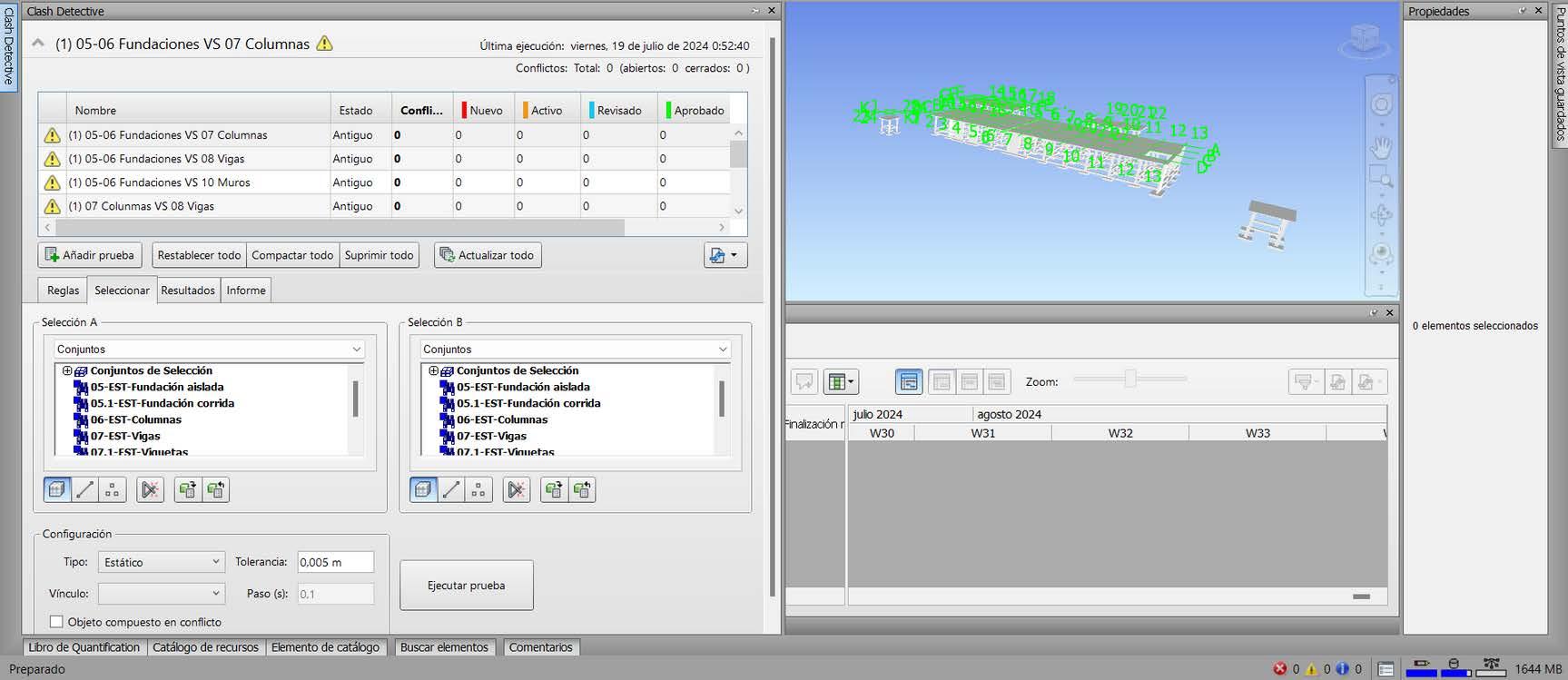

Para realizar la coordinación disciplinar de estructura, según el plan de ejecución BIM, se utiliza el software Navisworks. En donde, el líder estructural toma como base la matriz de colisiones entregada por el coordinador BIM, para realizar las pruebas necesarias según el proyecto y el rango de tolerancia asignado.
Al no tener interferencias entre los elemen ealiza un tir que evidencien un modelo sin duplicid apto p la coordinación multidisciplinar.

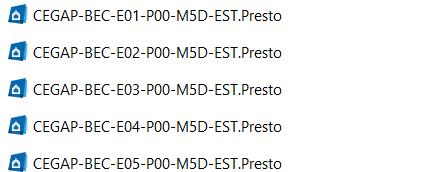

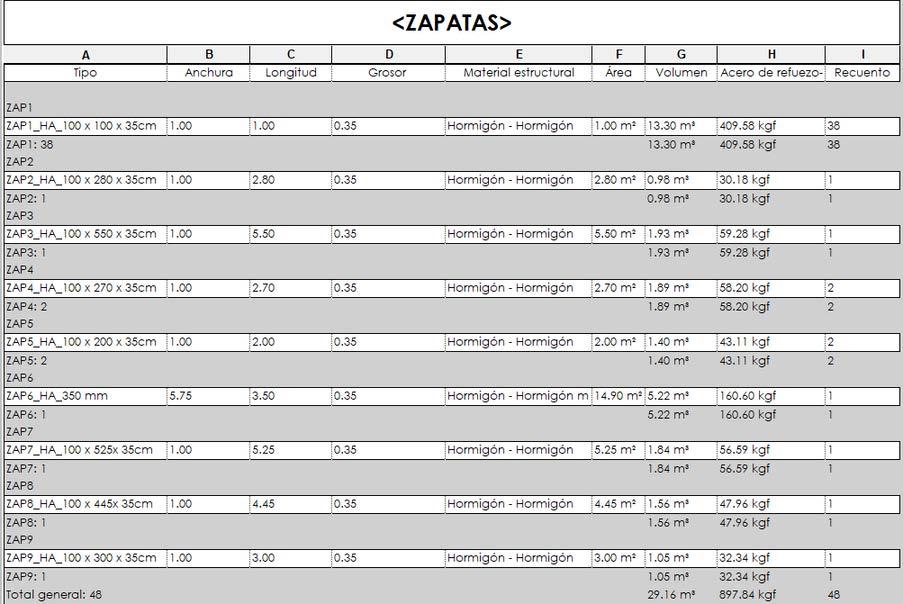

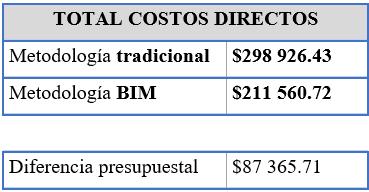

Análisis de costos

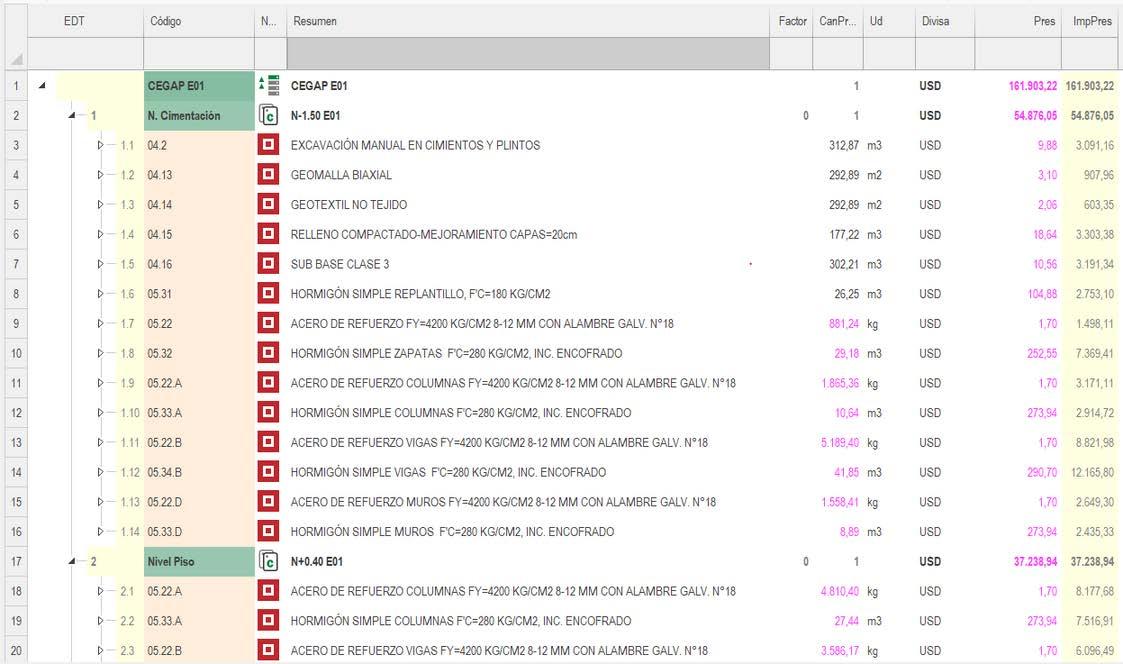

Para completar el flujo de trabajo disciplinar, se realiza un análisis de costos estructurales del proyecto, según los requerimientos del BEP. Se obtiene la cuantía de material de cada elemento a través de las tablas de cuantificación y se utiliza la herramienta de Cost-it integrada en Revit con el fin de utilizar el software Presto para obtener el total del costo de la estructura.
CONCLUSIÓN-ESTRUCTURA
Modelo Estructural
LOD 300
Gestión de la información
Control de la calidad
Interoperabilidad
Análisis de Costos
Entrega de información
% =
El trabajo a partir de flujos BIM permitió manejo información gráfica y no gráfica en tiempo real mediante un entorno común de datos. Por lo que la generación de modelos BIM certificados facilitó la transición de un modelo 3D hacia herramientas de análisis de costos y planificación, lo que permitió realizar un análisis de costos real. De esta manera, dentro del proyecto, se generó satisfactoriamente el análisis de costos directos con una diferencia porcentual de aproximadamente el 29% con respecto al análisis de costos directos realizado con la metodología tradicional. Lo cual representa un ahorro presupuestal en la disciplina para el proyecto.

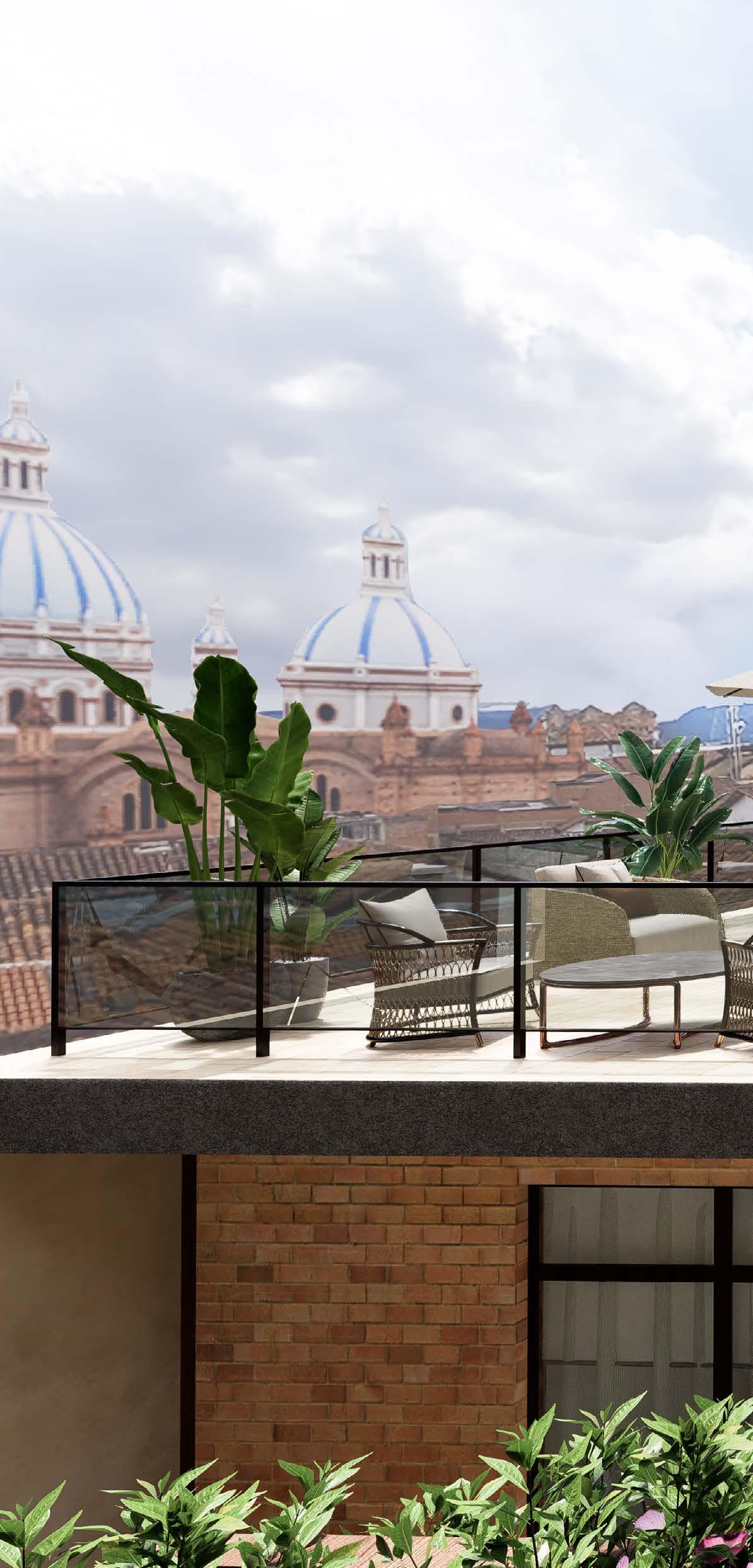

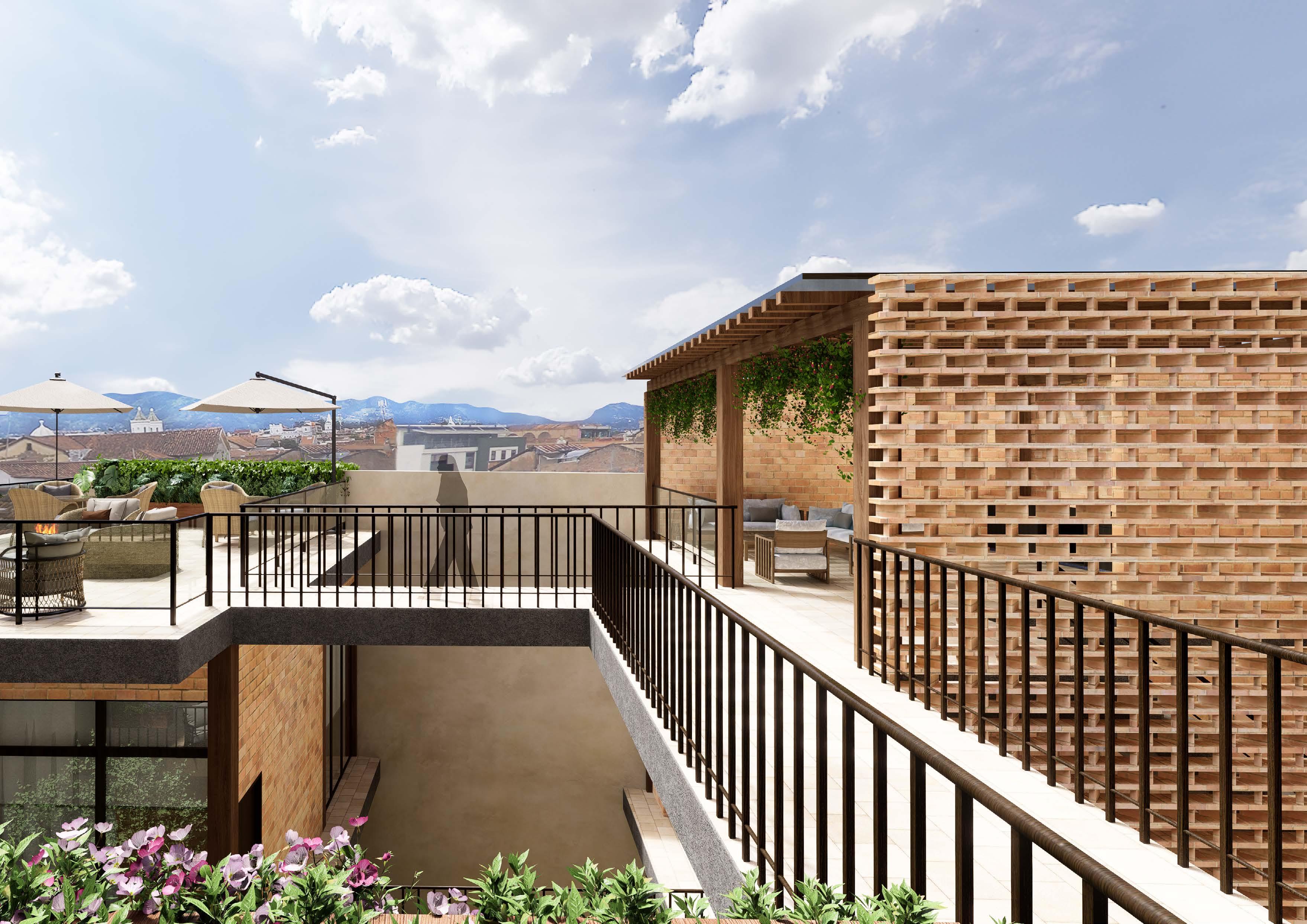

Rehabilitación y reciclaje de
edificios
con estrategias de eficiencia energética en edificios del Centro Hitórico
de Cuenca
Cuenca, Ecuador
Pamela Arcos y Marcela Ortiz Febrero,2023
Tutor: Arq. Pedro Samaniego Universidad del Azuay
Proyecto de fin de carrera
Proyecto ganador del concurso “Mejores Proyectos, julio 2023” organizado por la Facultad de Diseño, Arquitectura y Arte por parte de la Universidad el Azuay.

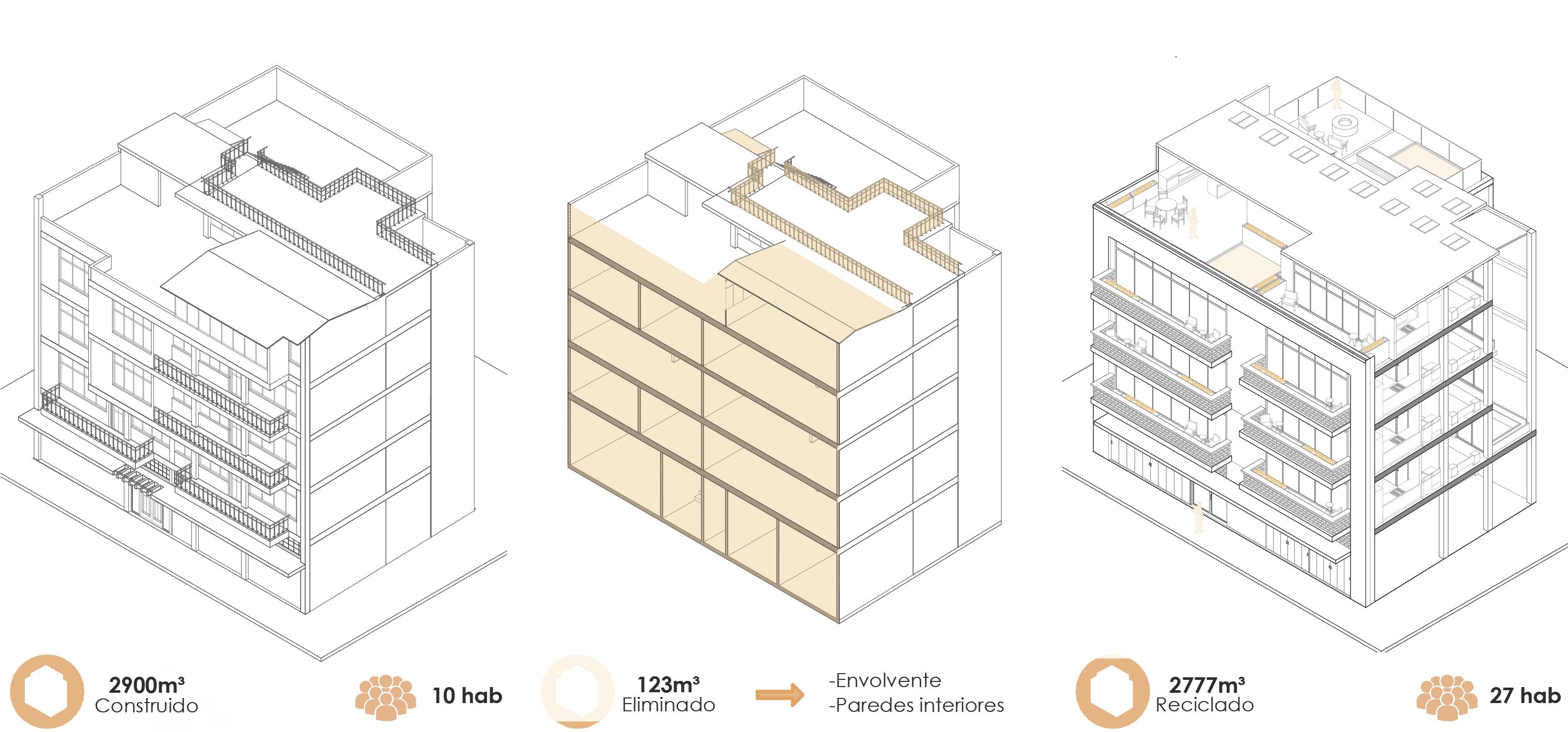

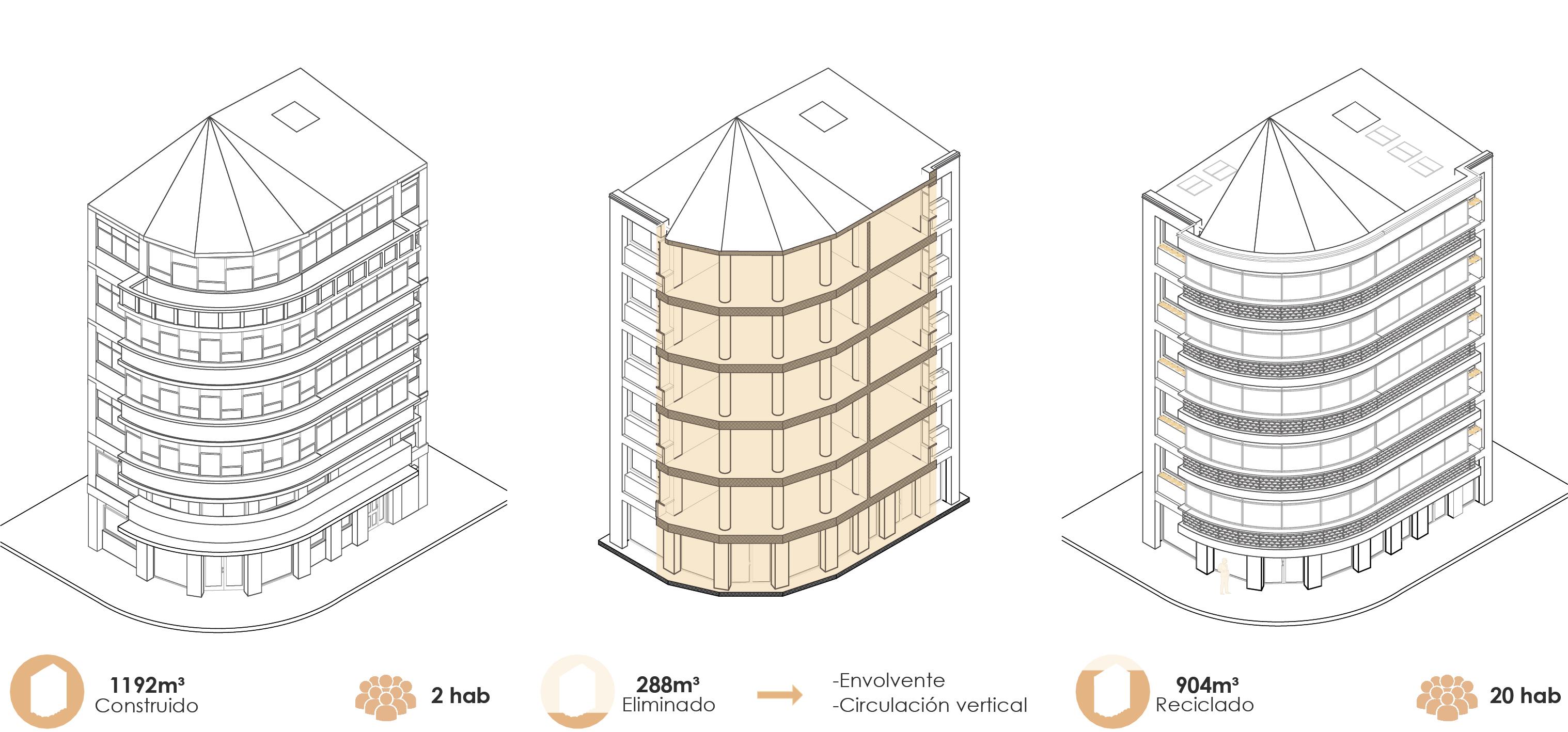

La industria inmobiliaria es un benefactor del cambio climático ya que desaprovecha los recursos existentes y provoca un alto nivel de huella de carbono. El objetivo de este trabajo es usar estrategias de sostenibilidad y eficiencia energética aplicadas en proyectos de rehabilitación y reciclaje en edificios ubicados en el Centro Histórico de Cuenca. La metodología utilizada en este trabajo es mixta, lo que permite identificar parámetros que ayuden a mitigar el impacto ambiental originado por la construcción de nuevos inmuebles. Con esta finalidad, se realiza el monitoreo de las condiciones actuales de los edificios y se implementa los principios de CEELA en las intervenciones.

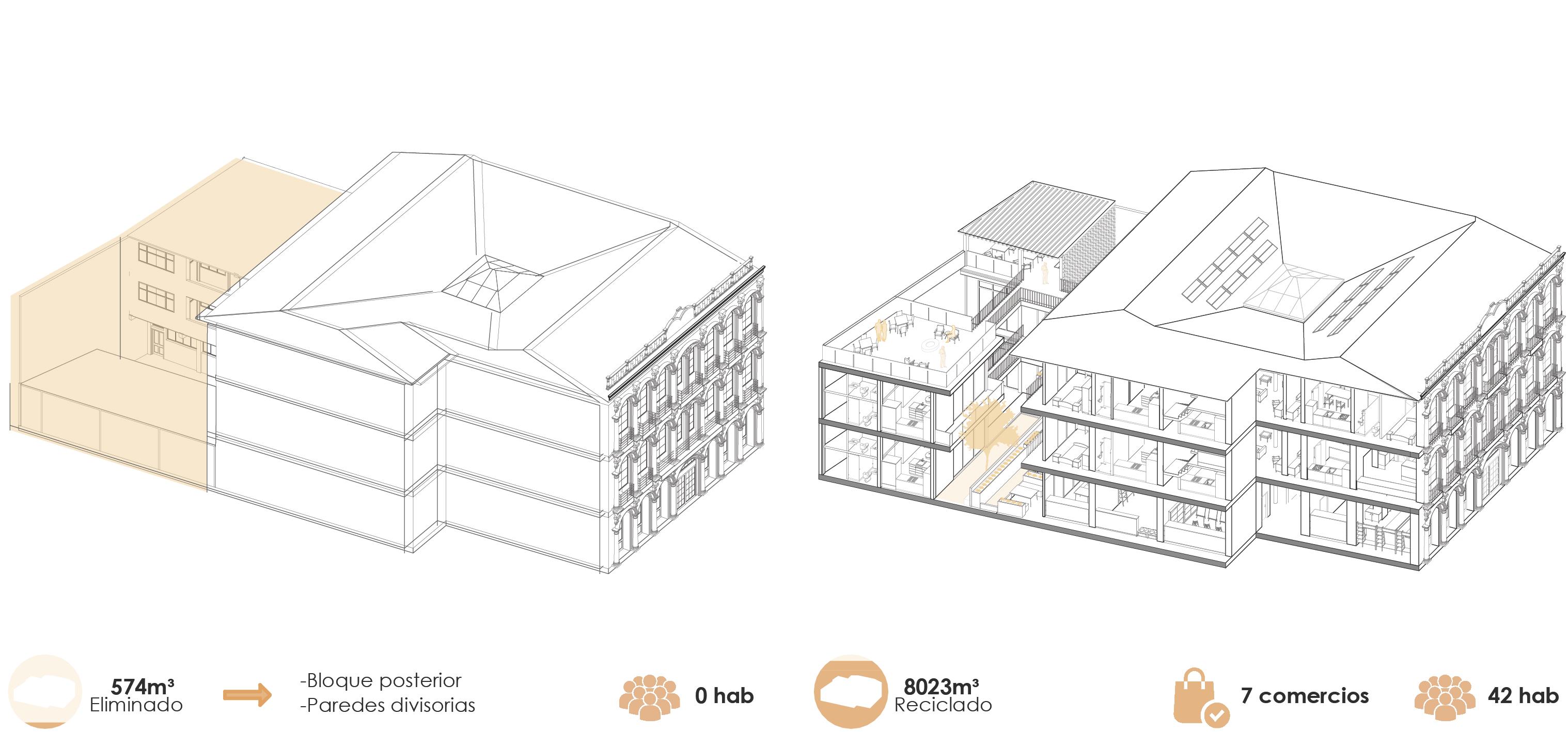

Estado Actual Intervención
Propuesta
EFICIENCIA ENERGÉTICA
PRINCIPIOS CEELA
PRINCIPIOS
CEELA
Movimiento del viento
Movimiento del viento Diseño
Diseño bioclimático en exteriores Reducción

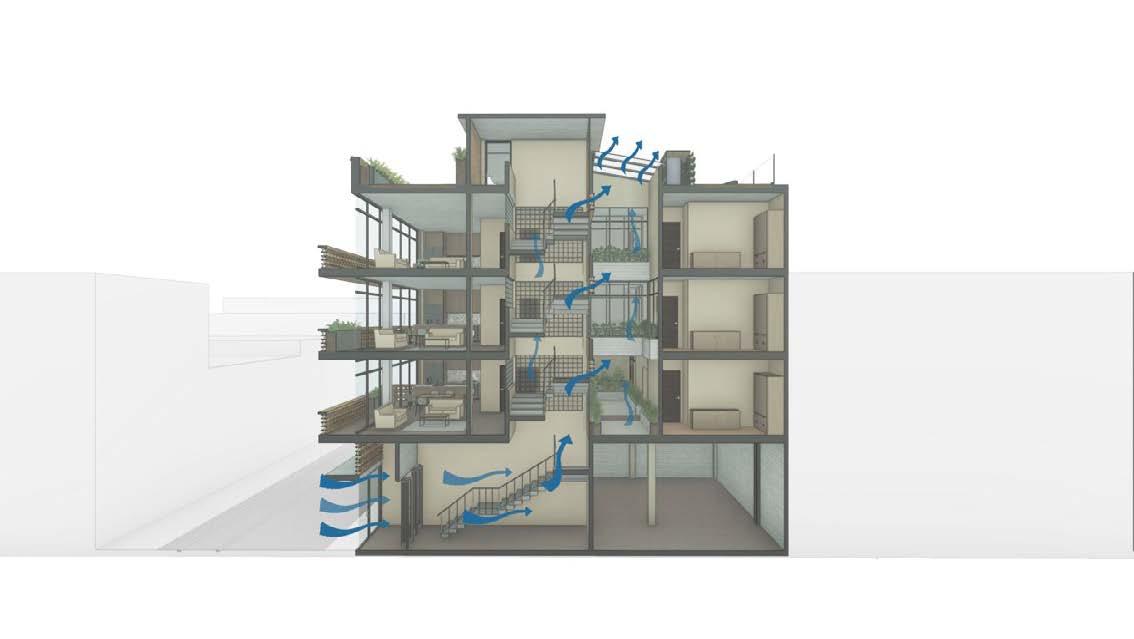

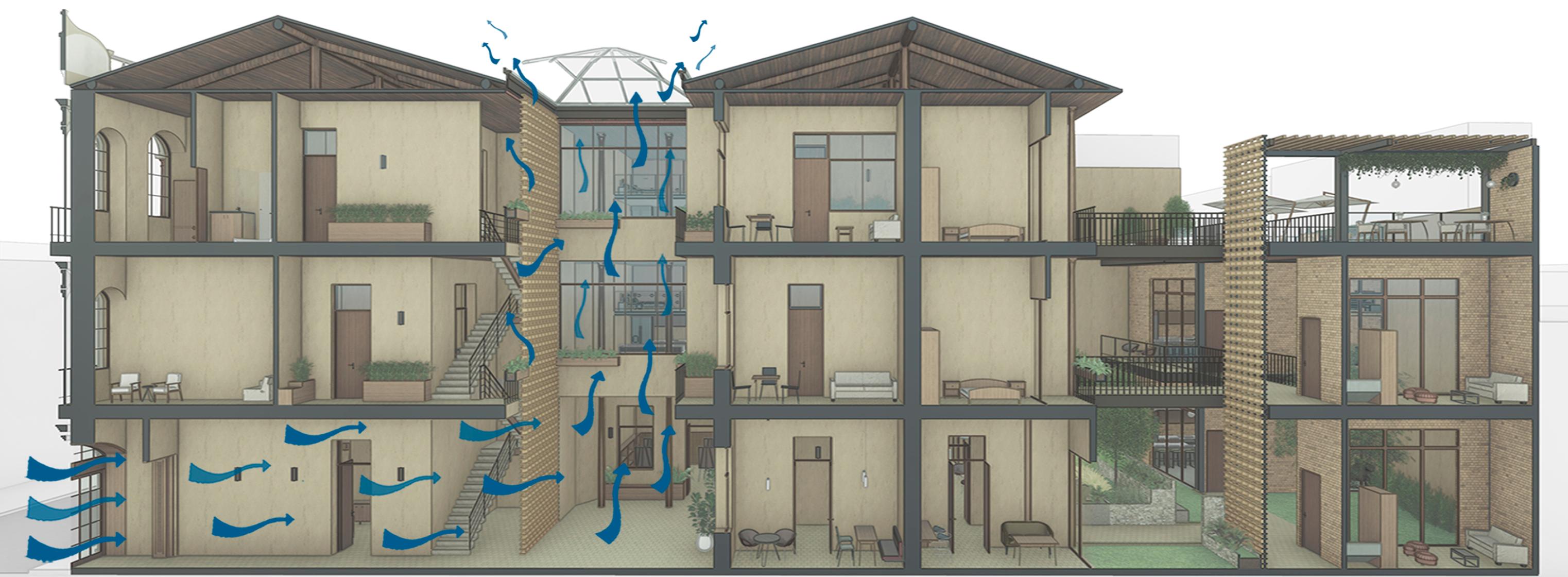

Movimiento del Aire El movimiento del aire en este edificio funciona mediante un sistema activo de ventilación. Por
medio de la puerta principal, el aire frío ingresa al inmueble y circula hacia el patio; de manera que el aire caliente asciende y sale por aberturas mecánicas en la cubierta.
a través
y CO2 permita que éstas ventanas tengan la capacidad de abrir o cerrarse cuando se llega a un cierto nivel fuera de la zona de confort. Al controlar la fricción de aire interior con el exterior se evita pérdiadas de temperatura en especial en las noches.
Filtro
Agua lluvia Reserva
Riego de plantas
Filtro
Agua lluvia
Riego de plantas
Estado Actual Intervención Propuesta
GSPublisherVersion
Sección Constructiva
Sección Constructiva
D1
D3
Hormigón armado f'c 240 kg/cm2
Hormigón armado f c 240 kg/cm2
Teja cerámica e=2mm
Teja cerámica e=2mm
Impermeabilizante lámina asfáltica e=2mm
Impermeabilizante lámina asfáltica e=2mm
Bajante de agua pluvial ø 4"
Bajante de agua pluvial ø 4"
Ventana 6+6 mm doble vidrio
Ventana 6+6 mm doble vidrio
Detaller D3 ESC 1:30
Detaller D3 ESC 1:30
Vidrio translúcido e=6mm
Vidrio translúcido e=6mm
Ladrillo artesanal 25x12x7 cm
Piso flotante 0,20 x 1,22m e=8mm
Piso flotante 0,20 x 1 22m e=8mm
Goterón de acero
Goterón de acero
Persiana de aluminio con cajón exterior
Persiana de aluminio con cajón exterior
Ángulo 5x5 cm e=3mm
Ángulo 5x5 cm e=3mm
Duelas de madera 19mm X 10cm
Duelas de madera 19mm X 10cm
D2
Detalle D2 ESC 1:30
Detalle D2 ESC 1:30
DETALLE D1 ESC 1:30
DETALLE D1 ESC 1:30
Ventana 6+6 mm doble vidrio
Ventana 6+6 mm doble vidrio
Cerámica e=2 cm
Carpintería de aliminio 40x70mm
Carpintería de aliminio 40x70mm
Zócalo de hormigón 5x5cm
Zócalo de hormigón 5x5cm
Hormigón f'c 240 kg/cm2
Lámina asfáltica e=2mm
Lámina asfáltica e=2mm
Grava ø < 40mm e=20cm
Grava ø < 40mm e=20cm
Hormigón f c 240 kg/cm2 Cerámica e=2 cm Tierra Negra
Tierra Negra

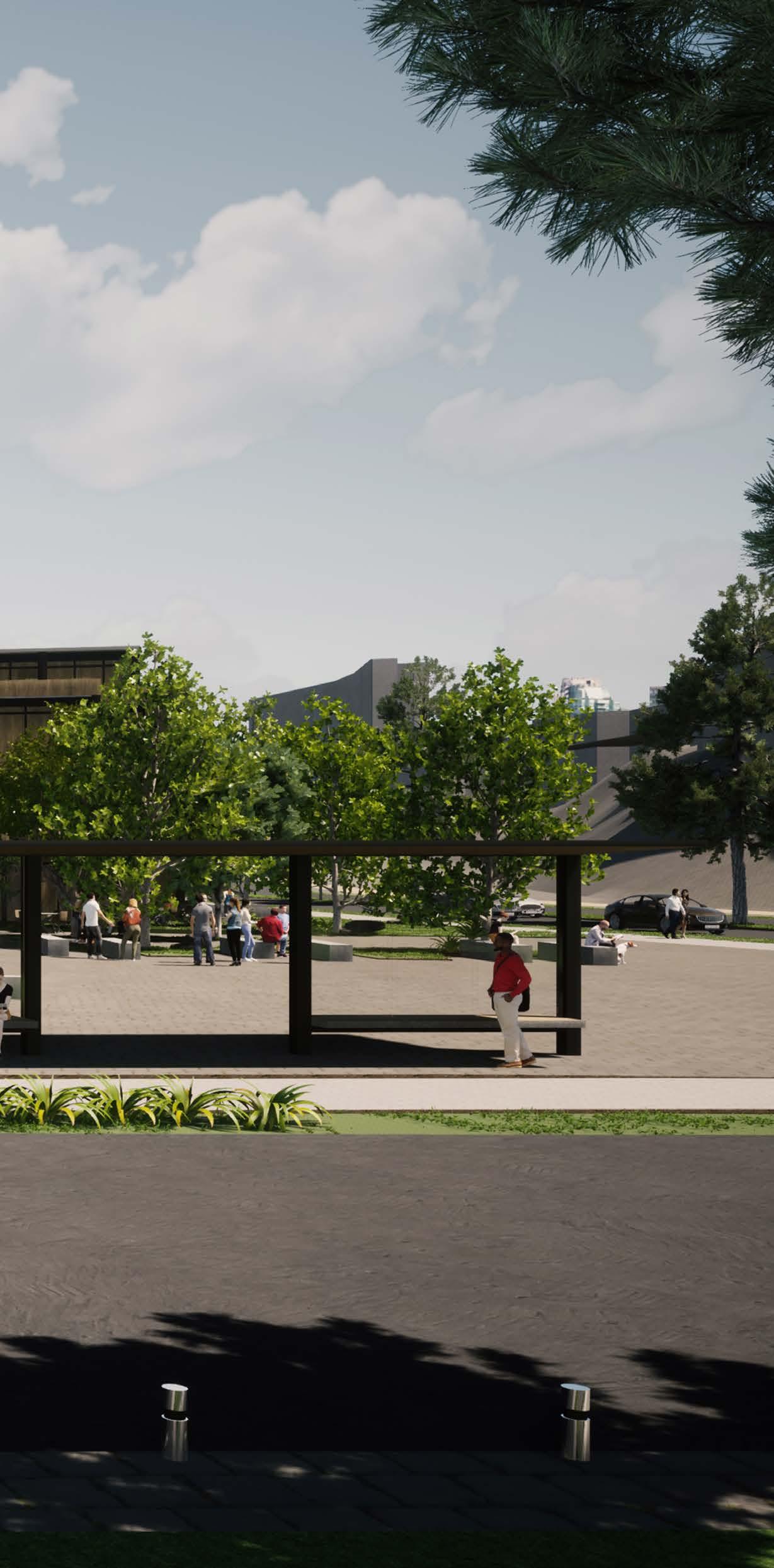

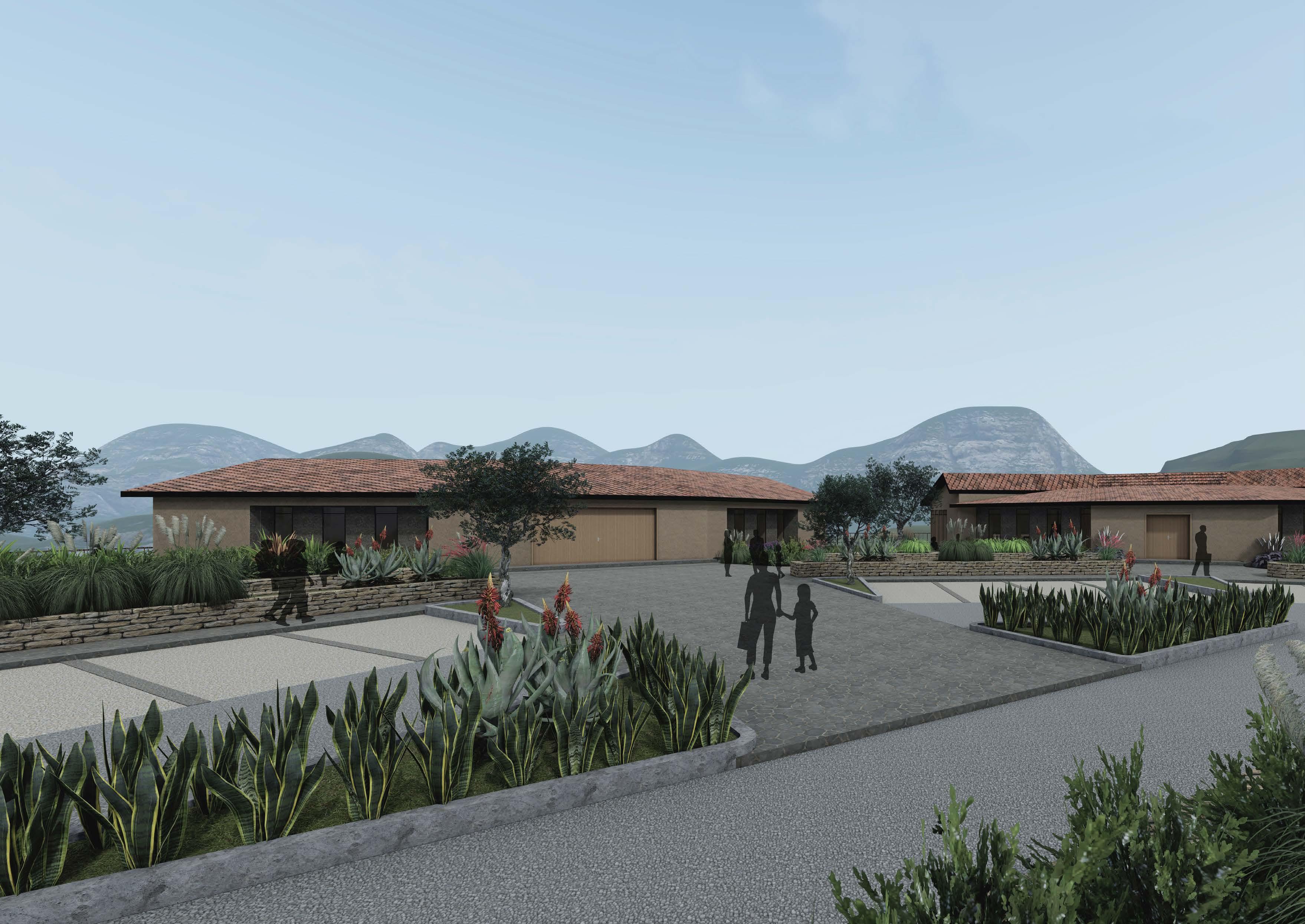

Pacha Chiri
Corredor Bioclimático Maylas
Cuenca, Ecuador
Pamela Arcos y Marcela Ortiz
Julio,2022
Tutor: Ms.C.Arq. Pablo Ochoa y Arq. Caridad León
Universidad del Azuay
Taller de Proyectos Arquitectónicos 8
Proyecto ganador del Primer Premio en concurso “Alas Verdes. Academias Latinoamericanas Sostenibles y Verdes” organizado por el Proyecto CEELA 2022

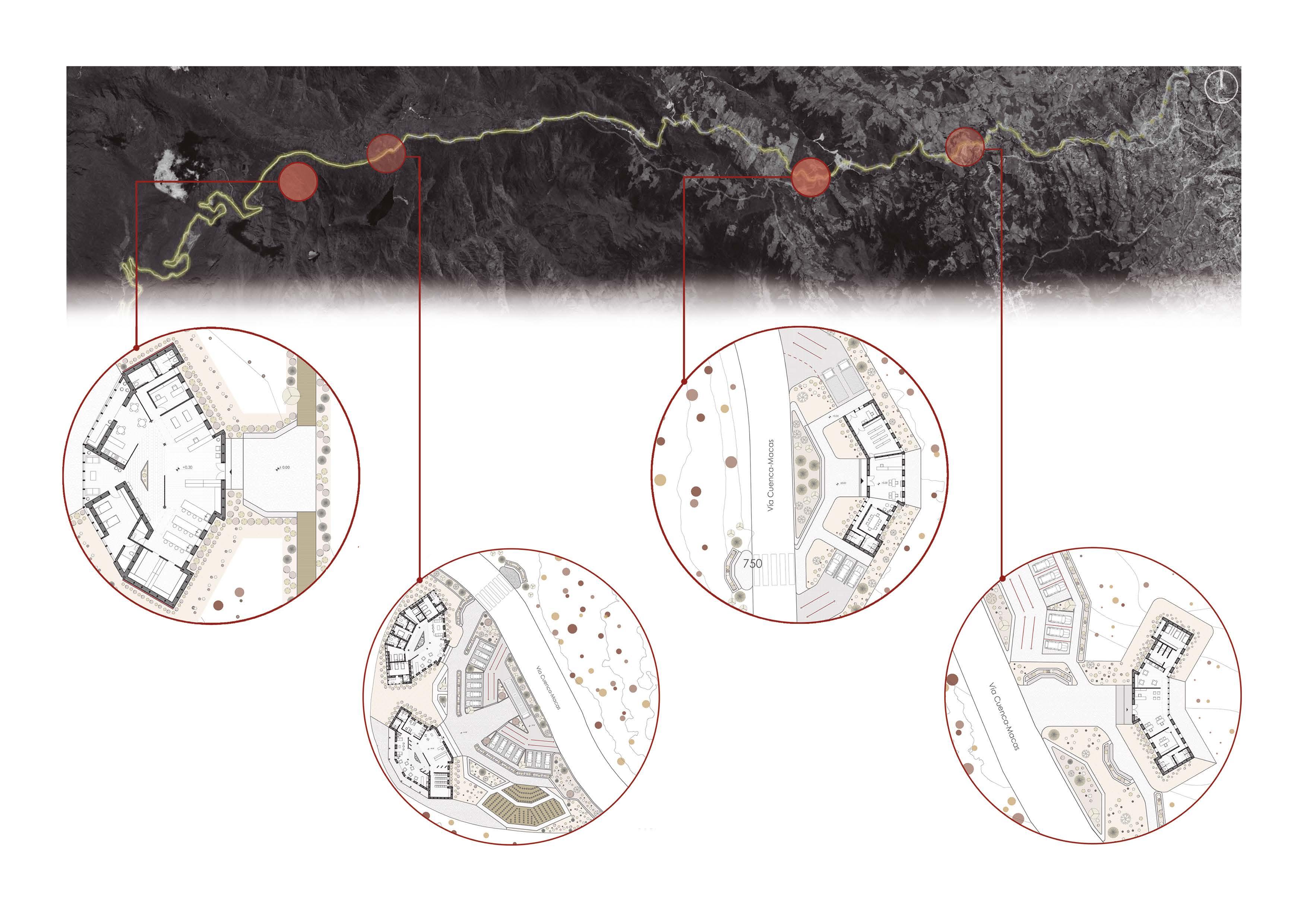

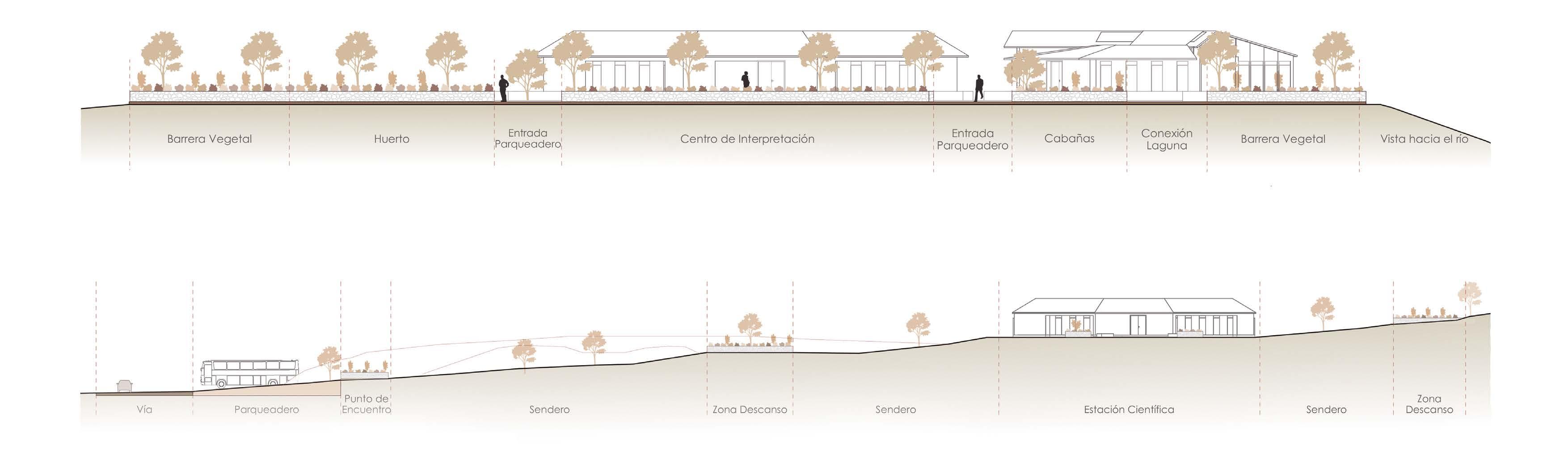

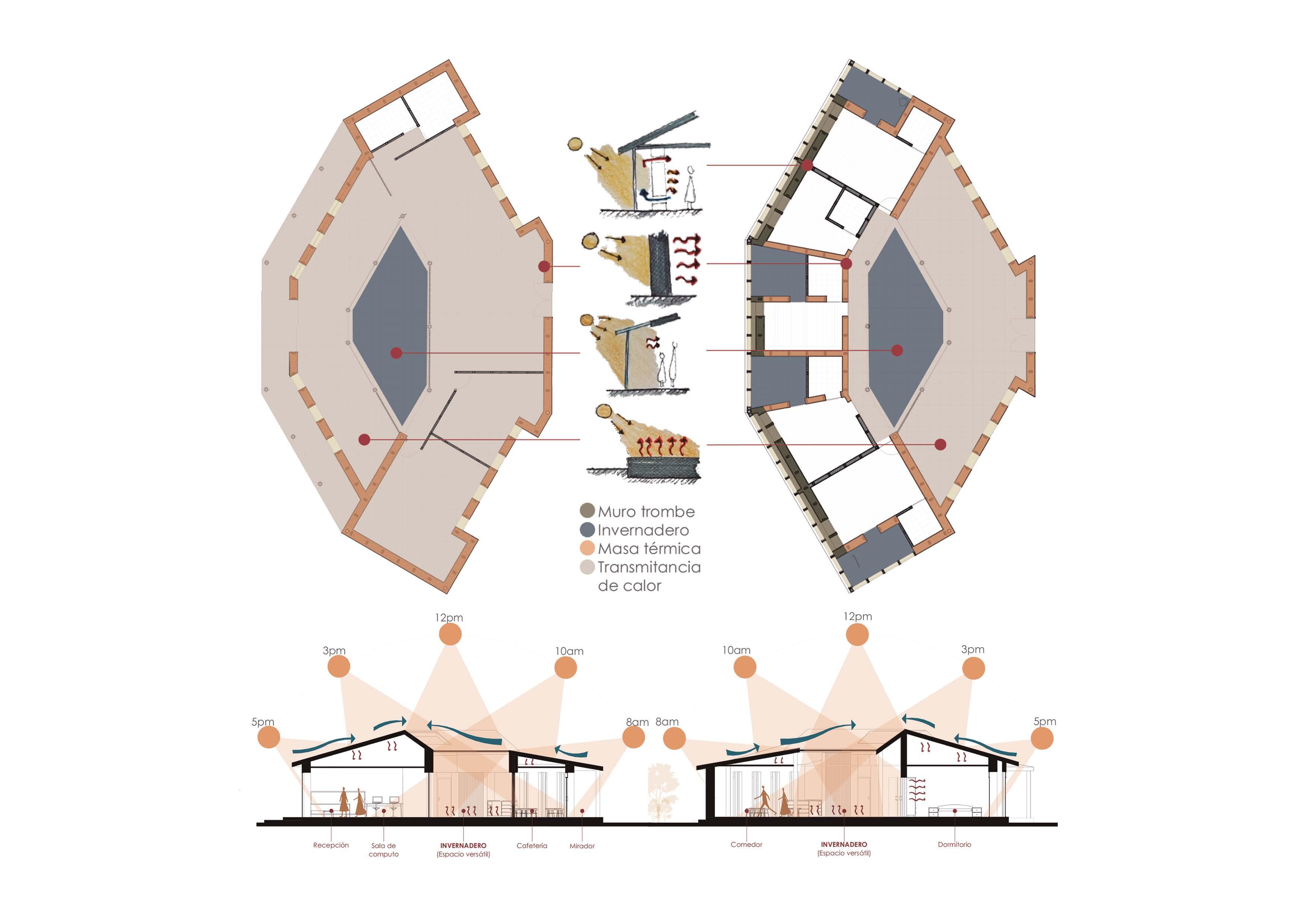

Pacha Chiri es un corredor bioclimático ubicado a lo largo de la Vía Cuenca-Macas en Maylas, Gualaceo. Consta de cuatro zonas de emplazamiento cada una con equipamientos de distintos usos, conectando sitios turísticos, recreativos, de ámbito científico y de desarrollo social y comunitario. Cada uno de los proyectos fue diseñado teniendo en cuenta el entorno inmediato al que están expuestos, su funcionalidad a largo plazo y respetando criterios de sostenibilidad establecidos por CEELA. Para lograr estos objetivos se realizó un profundo análisis de factores climáticos, flora existente y arquitectura vernácula del lugar; obteniendo información base para la toma de decisiones del proyecto. Como resultado se obtuvo un proyecto energéticamente eficiente, respetuoso con el medio ambiente y adaptado a su entorno.
Centro de interpretación
Centro de reactivación
Estación Científica
Centro de acopio
Eco-muro
urbano Panel solar y fototérmico Movimiento del viento
Mobiliario
Edificio MP
Cuenca, Ecuador
Pamela Arcos y Marcela Ortiz
Febrero,2022
Tutor: Arq. Isabel Carrasco y Ms.C.Arq. Pablo Ochoa
Universidad del Azuay
Taller de Proyectos Arquitectónicos 7

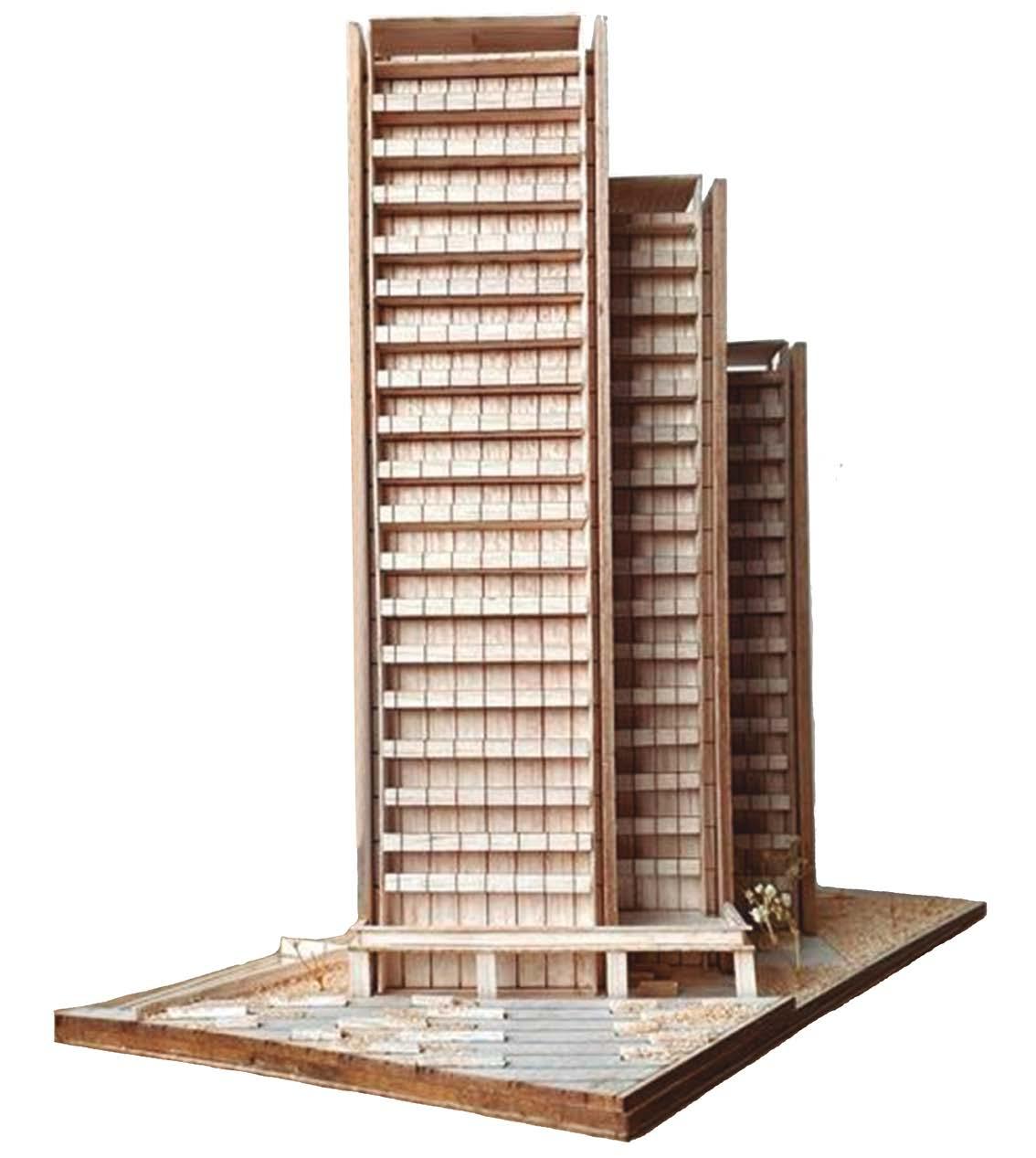

Este proyecto desarrolló un edificio de vivienda de gran altura que además estuviera enfocado en desarrollar un fuerte vínculo con la cuidad. Las necesidades programáticas, análisis de sitio y las condiciones de soleamiento fueron la base para el diseño del edificio. Su forma es el resultado del juego de volúmenes enfocado en cumplir tanto con las necesidades funcionales de los usuarios como con las condiciones propias por el emplazamiento.
Se desarrollaron múltiples tipologías de viviendas para cumplir las necesidades de diferentes usuarios, además se incorporó al edificio un área comercial junto con un área de estancia en planta baja para garantizar un mayor dinamismo y conexión con la ciudad.
Planta baja
Planta tipo1
Planta tipo 2
Planta tipo 3
Calle vehicular
Calle Peatonal
Autopista Cuenca- Azogues
Calle vehicular
Calle Peatonal
Autopista Cuenca- Azogues

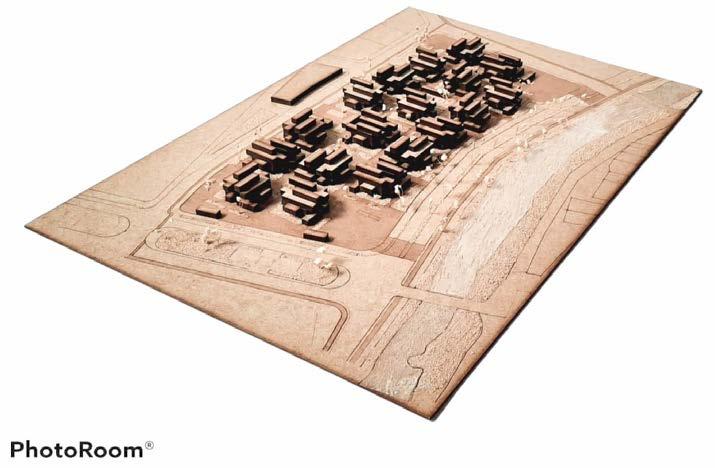

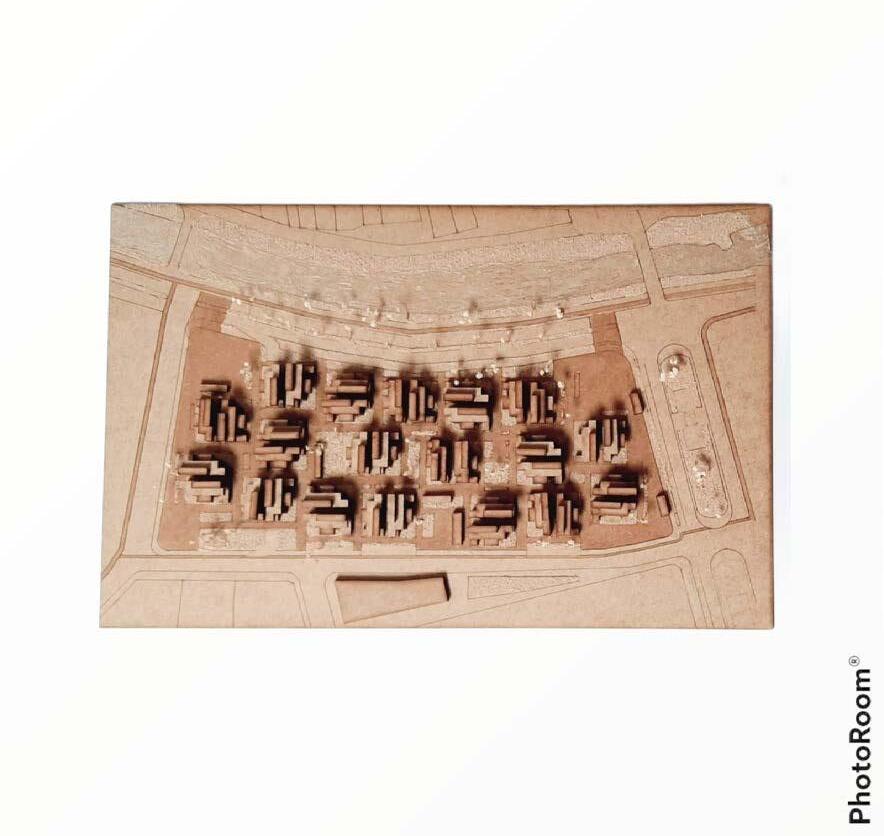

Conjunto residencial JP
Cuenca, Ecuador
Pamela Arcos y Alexandra Tacuri Junio,2021
Tutor: Arq. Santiago Carvajal Universidad del Azuay Taller de Proyectos Arquitectónicos 6

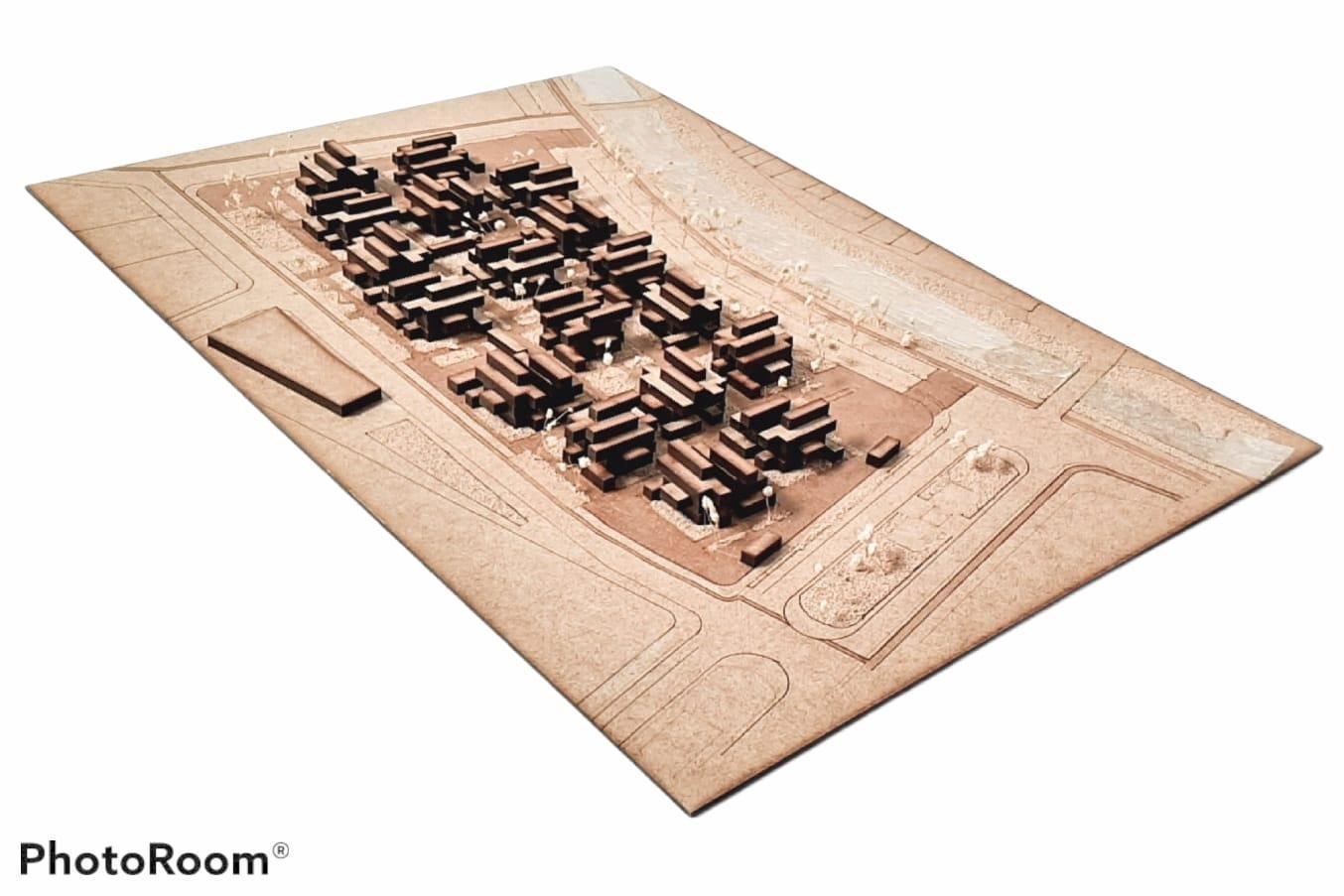

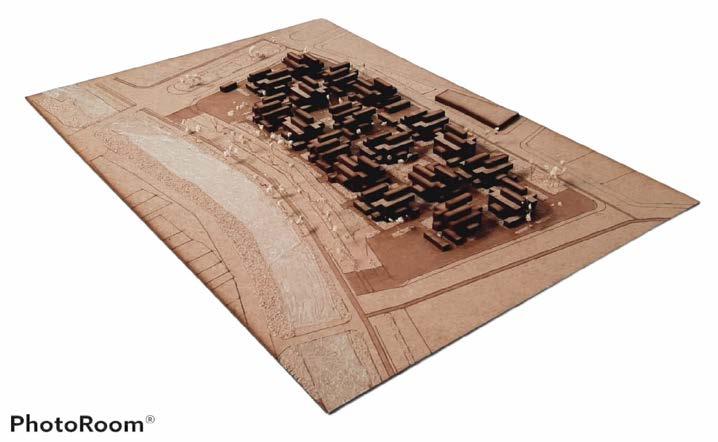

Se desarrolla un conjunto residencial con la finalidad de aumentar los niveles de densidad poblacional de la cuidad y promover la vida en comunidad. Por lo cual, se plantean supermódulos habitacionales conformados por diferentes tipologías de viviendas modulares; cada una con capacidad de expansión. Además, las viviendas cuentan con mobiliario flexible y espacios versátiles planteados a partir de un sistema constructivo de paneles sostenibles. Para fomentar la interacción social entre vecinos del conjunto residencial y con moradores de la zona, se platearon espacios públicos y áreas comerciales dentro de los supermódulos, en planta baja y en espacios exteriores del proyecto. Finalmente, para promover la conexión con la ciudad se plantea un eje viario con una ciclovía para facilitar el trasporte de los usuarios y disponer más espacio público en vereda al peatón.
