VALOKUIDUN ERIKOISNUMERO
5

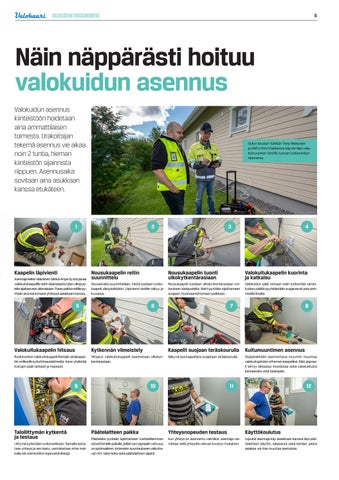

Näin näppärästi hoituu valokuidun asennus Valokuidun asennus kiinteistöön hoidetaan aina ammattilaisen toimesta. Urakoitsijan tekemä asennus vie aikaa noin 2 tuntia, hieman kiinteistön sijainnista riippuen. Asennusaika sovitaan aina asukkaan kanssa etukäteen.
Oulun Seudun Sähkön Timo Mikkonen ja ENP:n Petri Paldanius käyvät läpi valokuituverkon tontille tuovan runkoverkon tilannetta.
1
Kaapelin läpivienti Asentaja Heikki Väänänen Sähkö-Artpe Oy:stä poraa valokuitukaapelille reitin sisärasiasta talon ulkopuolella sijaitsevaan ulkorasiaan. Paras paikka reitille pyritään aina katsomaan yhdessä asiakkaan kanssa.
2
3
4
Nousukaapelin reitin suunnittelu
Nousukaapelin tuonti ulkokytkentärasiaan
Valokuitukaapelin kuorinta ja katkaisu
Seuraavaksi suunnitellaan, mistä tuodaan runkokaapeli ulkoyksikköön. Läpivienti sisälle näkyy jo kuvassa.
Nousukaapeli tuodaan ulkokytkentärasiaan verhouksen sisäpuolelta. Reitti pyritään sijoittamaan suojaan, huomaamattomaan paikkaan.
Valokuidun päät otetaan esiin kytkentää varten. Kuidun päältä pyyhkäistään suojarasvat pois pehmeällä liinalla.
5
6
7
8
Valokuitukaapelin hitsaus
Kytkennän viimeistely
Kaapelit suojaan teräskourulla
Kuitumuuntimen asennus
Runkoverkon valokuitukaapeli liitetään sisäkaapeliin erillisellä kuituhitsauslaitteella. Kone yhdistää kuitujen päät tarkasti ja nopeasti.
Hitsatut valokuitukaapelit asennetaan ulkokytkentärasiaan.
Näkyvä osa kaapelista suojataan teräskourulla.
Sisäyksikköön asennettava muunnin muuntaa valokuitujohdon ethernet-kaapeliksi. Näin signaali siirtyy oikeassa muodossa sekä valokuidusta kiinteistöön että toisinpäin.
9
Taloliittymän kytkentä ja testaus Liittymä kytketään runkoverkkoon. Samalla testataan yhteys ja sen laatu; varmistetaan ettei matkalla ole esimerkiksi nopeushävikkejä.
10
11
12
Päätelaitteen paikka
Yhteysnopeuden testaus
Käyttökoulutus
Päätelaite pyritään sijoittamaan mahdollisimman esteettömälle paikalle, jolloin sen signaalin vahvuus on optimaalinen. Antennien suuntaukseen vaikuttavat mm. talon koko sekä päätelaitteen sijainti.
Kun yhteys on asennettu valmiiksi, asentaja varmistaa vielä yhteyden olevan luvatun mukainen.
Lopuksi asentaja käy asiakkaan kanssa läpi päätelaitteen käytön, salasanat sekä kohdat, joista asiakas voi itse muuttaa asetuksia.
