Päätelaitteen asennus ja yhteyden testaus

Näin näppärästi hoituu valokuidun asennus

Valokuidun asennus kiinteistöön hoidetaan aina ammattilaisen toimesta. Urakoitsijan tekemä asennus vie aikaa noin 2 tuntia, hieman kiinteistön sijainnista riippuen. Asennusaika sovitaan aina asukkaan kanssa etukäteen.

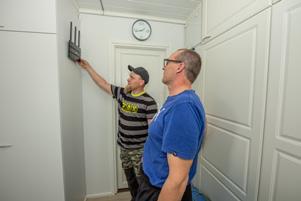

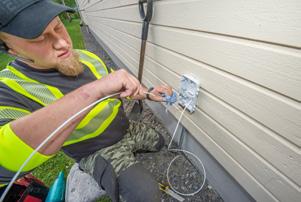

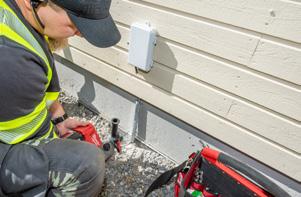

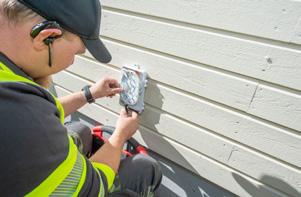

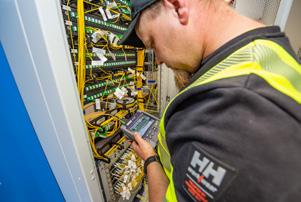

Asentaja Heikki Väänänen Sähkö-Artpe Oy:stä poraa valokuitukaapelille reitin sisärasiasta talon ulkopuolella sijaitsevaan ulkorasiaan. Paras paikka reitille pyritään aina katsomaan yhdessä asiakkaan kanssa. 5 Runkoverkon valokuitukaapeli liitetään sisäkaapeliin erillisellä kuituhitsauslaitteella. Kone yhdistää kuitujen päät tarkasti ja nopeasti. 9 Seuraavaksi suunnitellaan, mistä tuodaan runkokaapeli ulkoyksikköön. Läpivienti sisälle näkyy jo kuvassa. 6 Kytkennän viimeistely Hitsatut valokuitukaapelit asennetaan ulkokytkentärasiaan. 10 Päätelaitteen paikka Päätelaite pyritään sijoittamaan mahdollisimman esteettömälle paikalle, jolloin sen signaalin vahvuus on optimaalinen. Antennien suuntaukseen vaikuttavat mm. talon koko sekä päätelaitteen sijainti. Nousukaapeli tuodaan ulkokytkentärasiaan verhouksen sisäpuolelta. Reitti pyritään sijoittamaan suojaan, huomaamattomaan paikkaan. 7 Kaapelit suojaan teräskourulla Näkyvä osa kaapelista suojataan teräskourulla. 11 Yhteysnopeuden testaus Kun yhteys on asennettu valmiiksi, asentaja varmistaa vielä yhteyden olevan luvatun mukainen. Oulun Seudun Sähkön Timo Mikkonen ja ENP:n Petri Paldanius käyvät läpi valokuituverkon tontille tuovan runkoverkon tilannetta.

1

2

3

Kaapelin läpivienti

Nousukaapelin reitin suunnittelu

Nousukaapelin tuonti ulkokytkentärasiaan

4 Valokuitukaapelin kuorinta ja katkaisu

Valokuidun päät otetaan esiin kytkentää varten. Kuidun päältä pyyhkäistään suojarasvat pois pehmeällä liinalla.

Valokuitukaapelin hitsaus

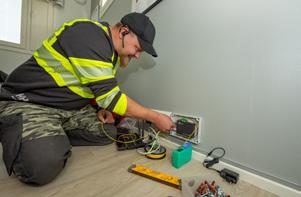

8 Kuitumuuntimen asennus

Sisäyksikköön asennettava muunnin muuntaa valokuitujohdon ethernet-kaapeliksi. Näin signaali siirtyy oikeassa muodossa sekä valokuidusta kiinteistöön että toisinpäin.

Taloliittymän kytkentä ja testaus

12

Käyttökoulutus

Lopuksi asentaja käy asiakkaan kanssa läpi päätelaitteen käytön, salasanat sekä kohdat, joista asiakas voi itse muuttaa asetuksia.
