Мiнiстерство освiти та науки України
ДВНЗ “Приднiпровська державна академiя будiвництва та архiтектури”
Кафедра Основ архiтектури
Альбом
«формоутворення на основі аналізу архітектурної форми»
з дисципліни Сучасне архітектурне формоутворення
Casa da Música
Порто, Португалія
Виконала студ. АРХ 21-5П
Перевірив
Днiпро
Шульгiна В.Д.
доц. Успенський М.С.

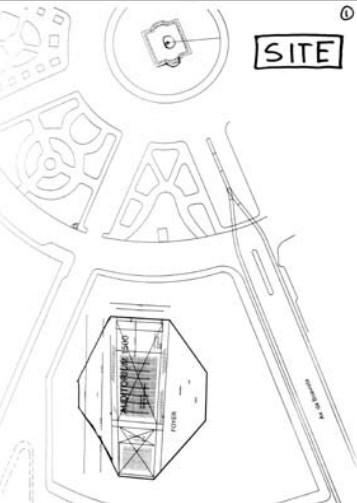

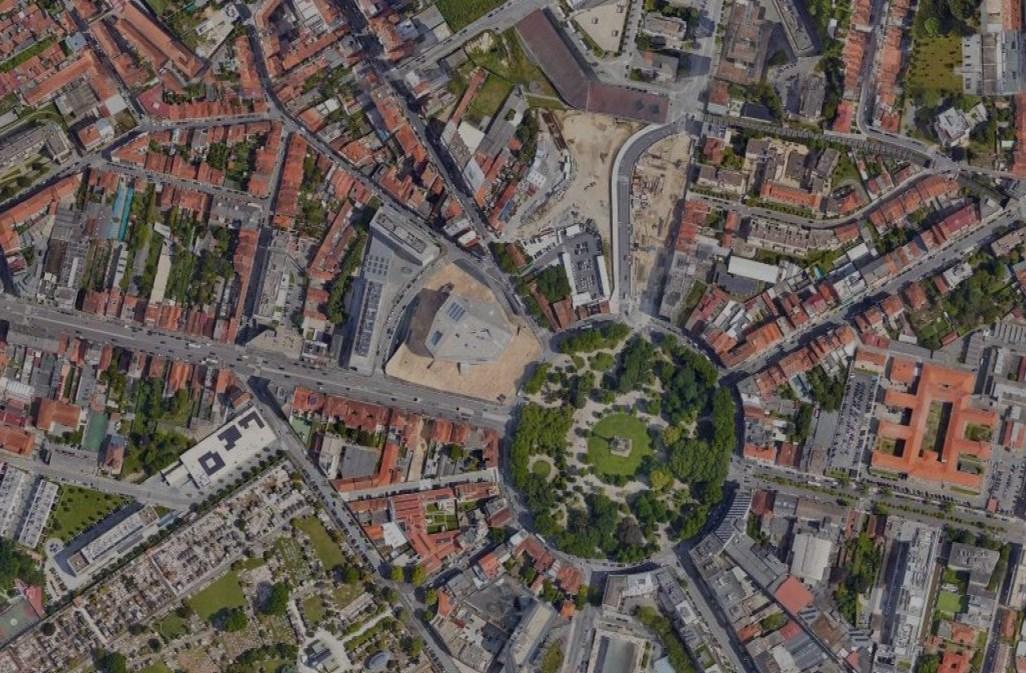

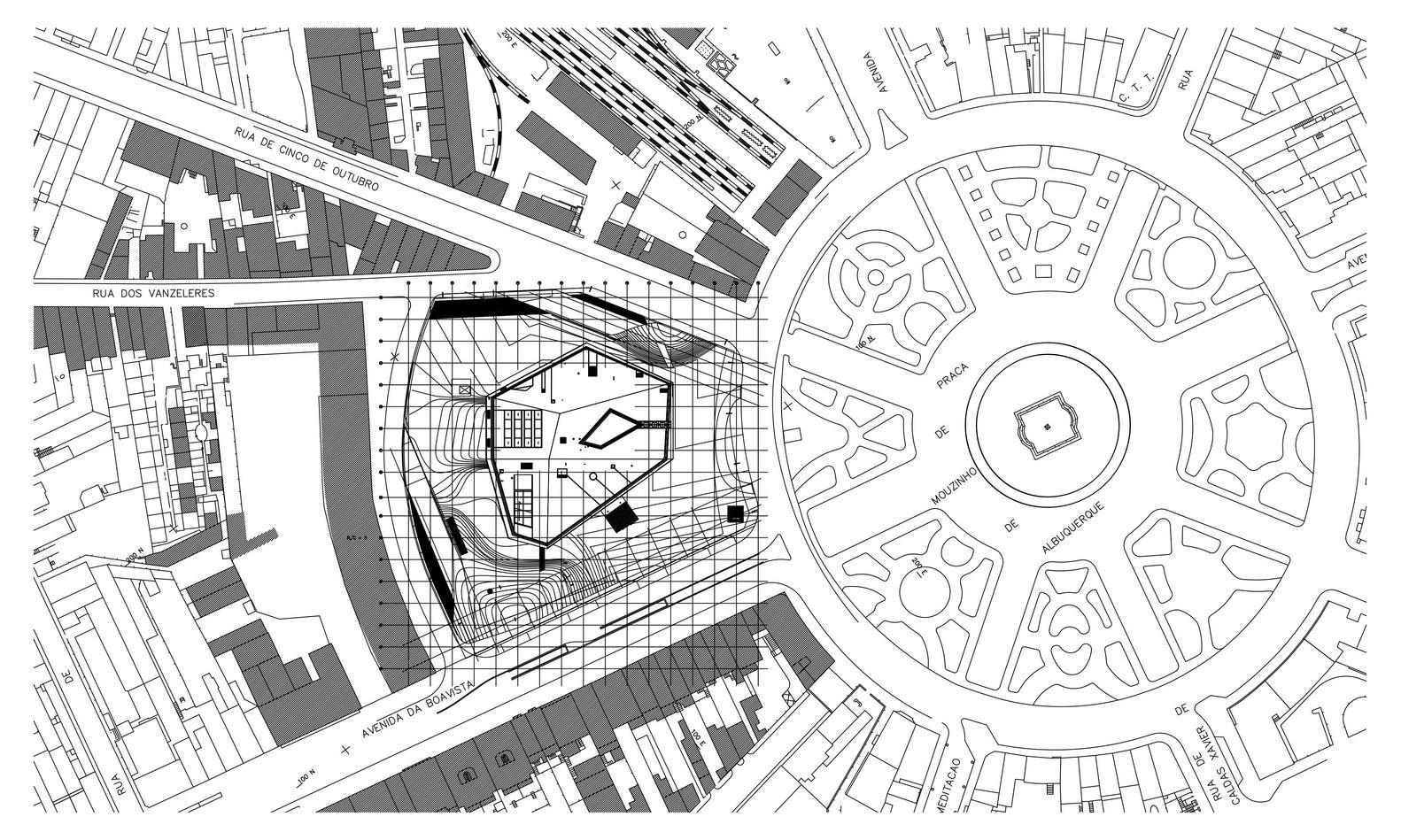

Розташування в історичному центрі міста - ключове в розробці
проекту.
Поруч із однією з головних траснпортних осей міста, кільцевою розв'язкою Боавішта, місце злиття кількох вулиць та проспектів.
На сході - межує з площею Музінню-де-Альбукерке (Ротонда-даБоавішта), великим, зарослим травою;
У центрі обсадженим деревами простором з пам'ятником героям війни
на півострові;
На північній стороні, по вулиці 5 жовтня;
На південь по Авеніда да Боавішта;
На захід по вулиці Руа Офелія Діого да Коста.

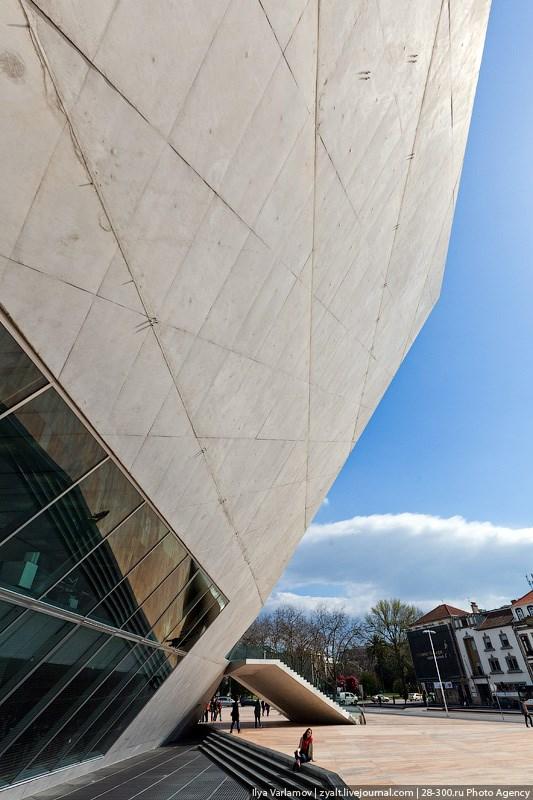

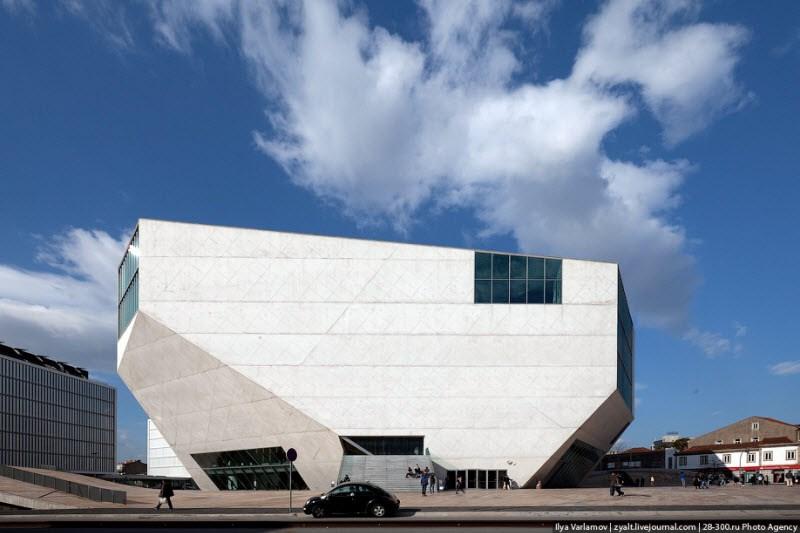

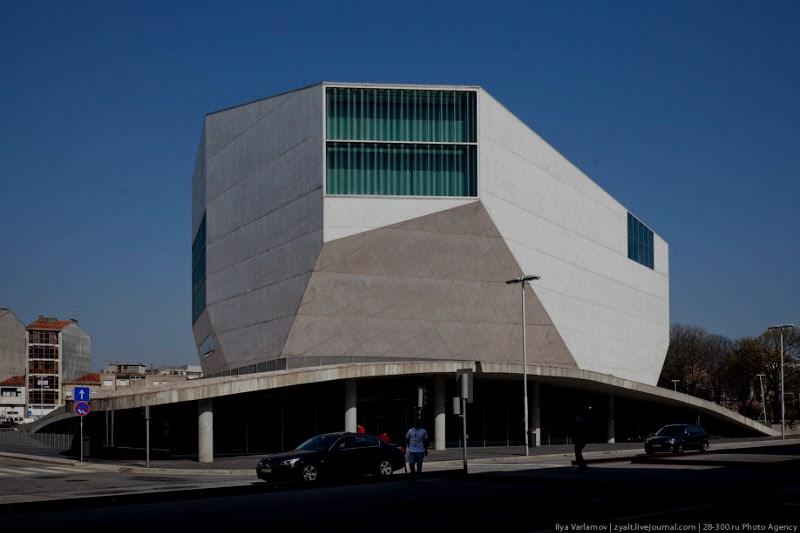

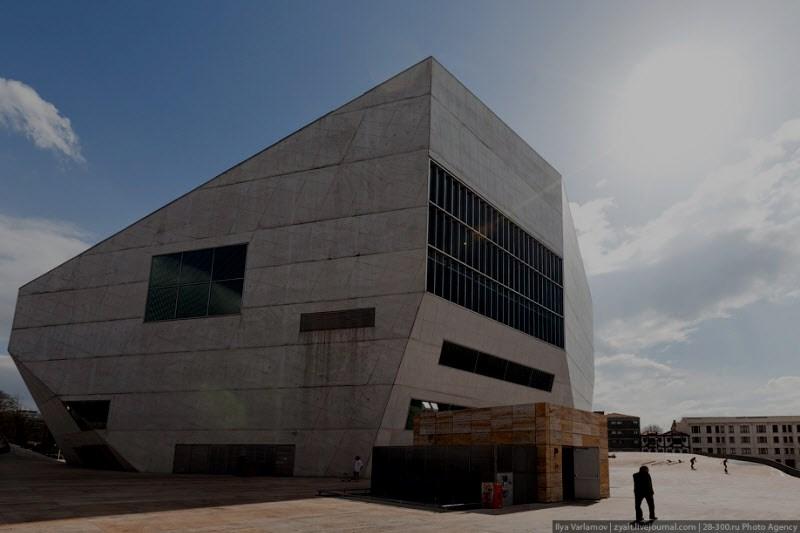

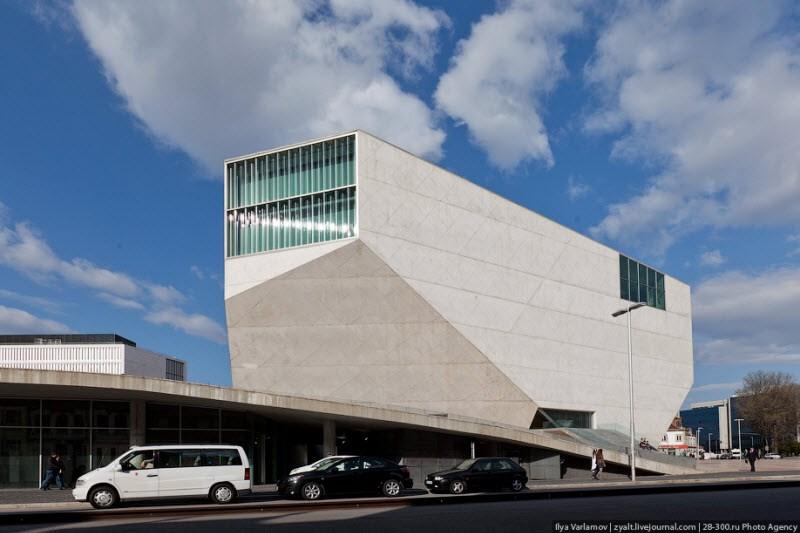

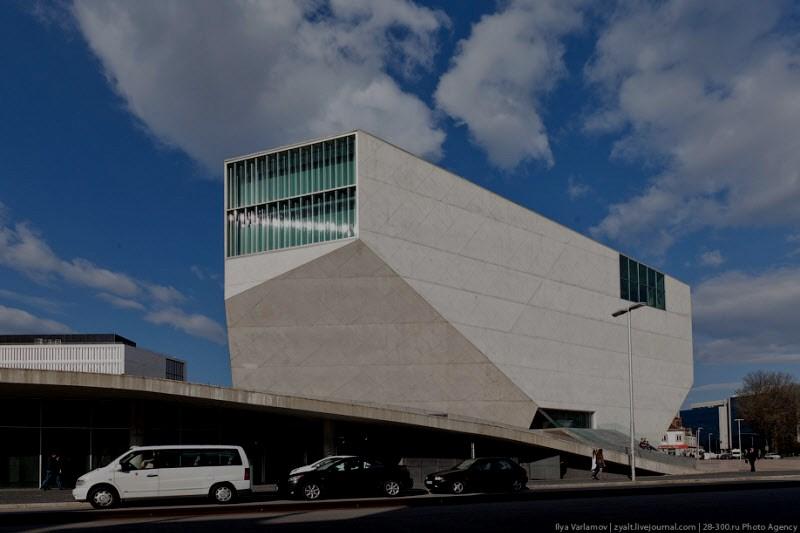

Форма - дев'ятирівневий асиметричний багатогранник.
З одного боку - деконструктивізм, з іншого стиль модерн. Модерн, характерне відчуття руху та динамізму завдяки асиметричним
формам.
Деконструтивізм - відсутність симетрії, це чисте відображення віртуального світу з його нетрадиційними матеріалами, взаємопроникними обсягами та нескінченними просторами.
«Будівництво в стиле деконструктивізму можу гармонійно співіснувати
в оточуючому просторі», - Рем Колхас.

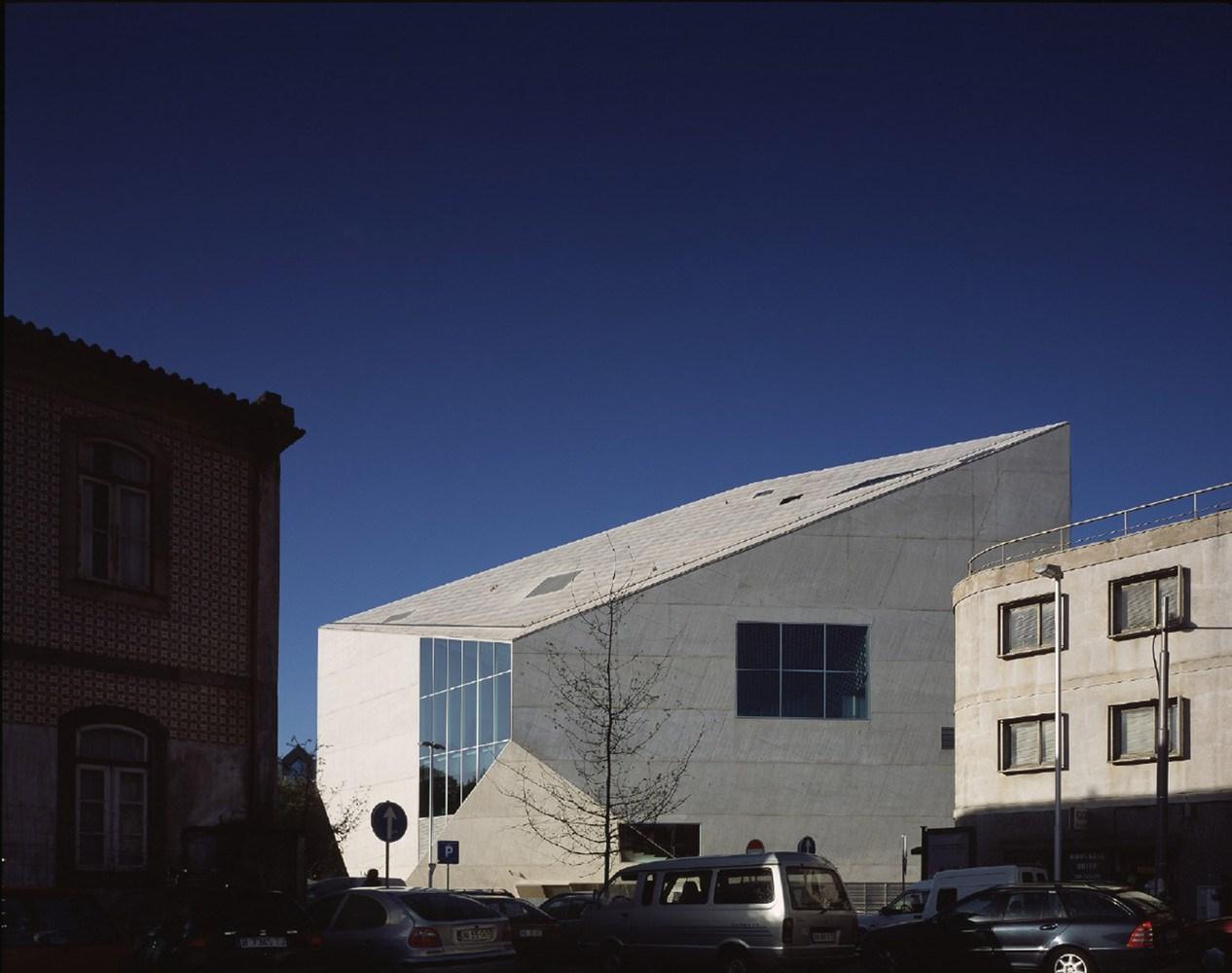

Зіставлення будівлі з оточуючим простором і пошук паралелей.

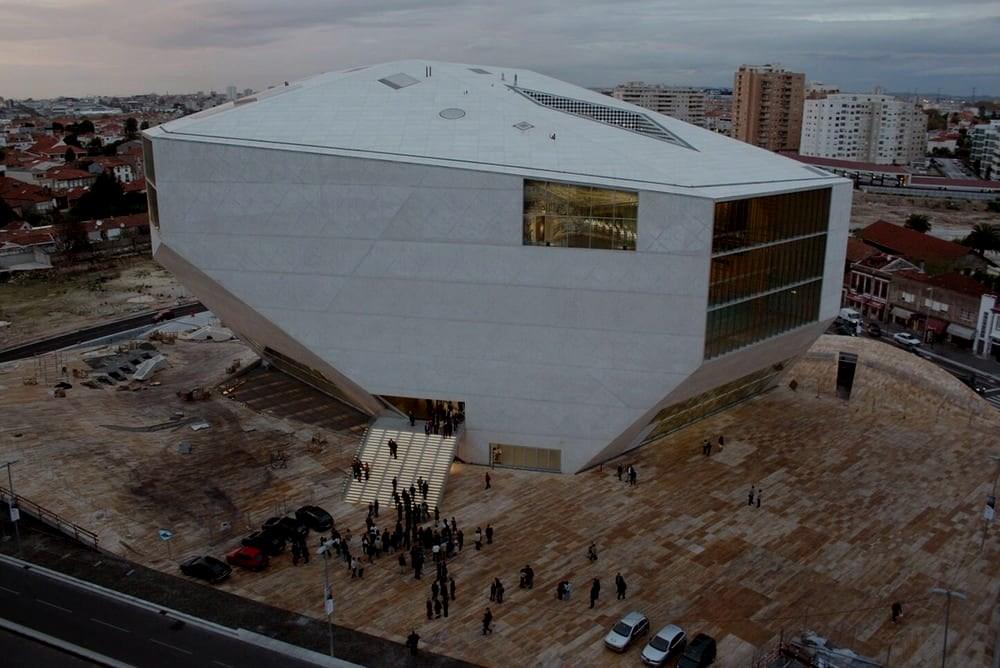

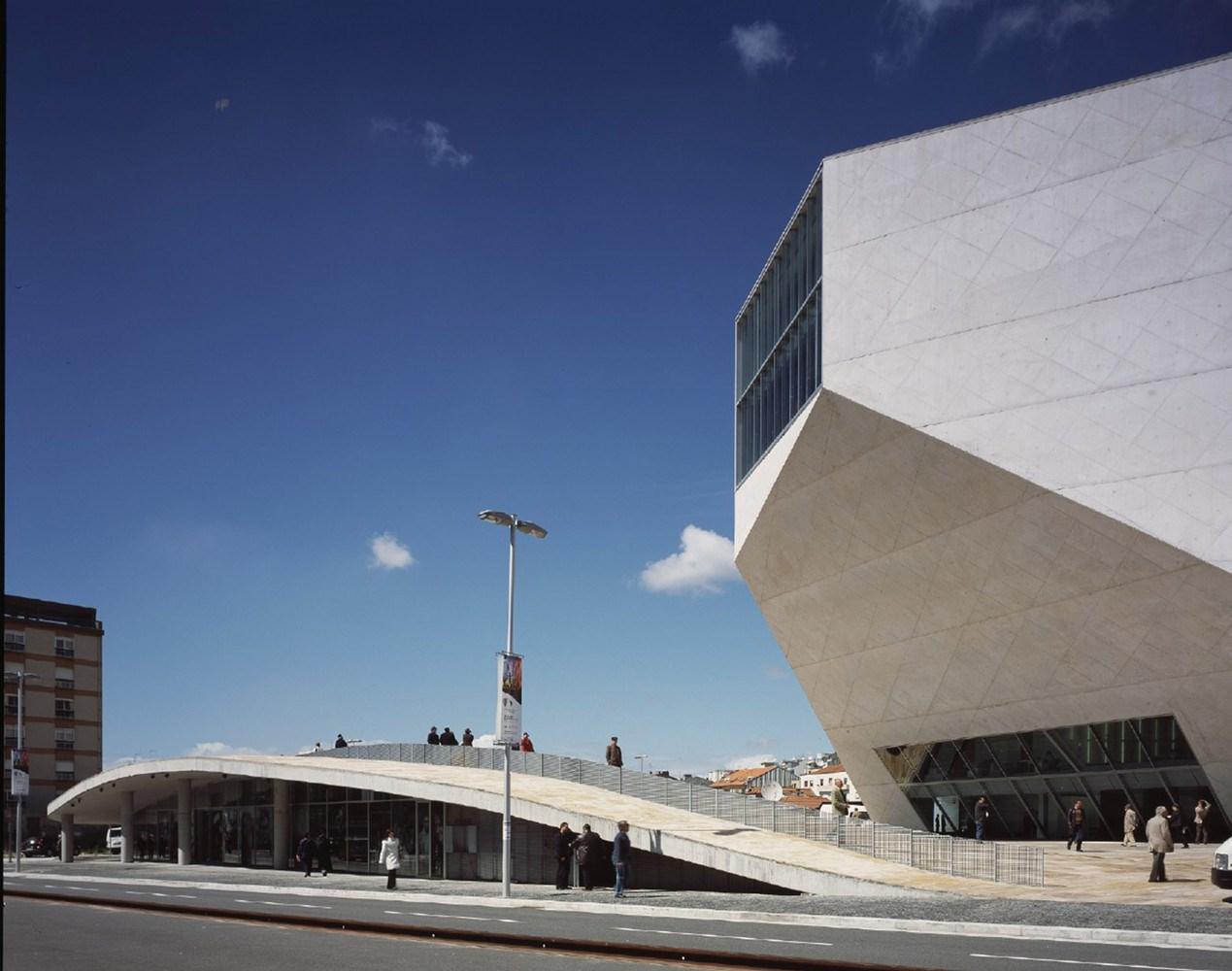

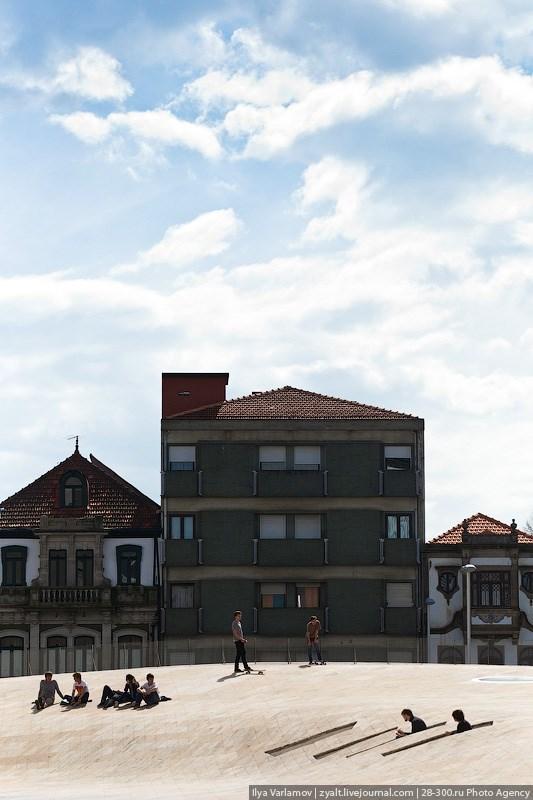

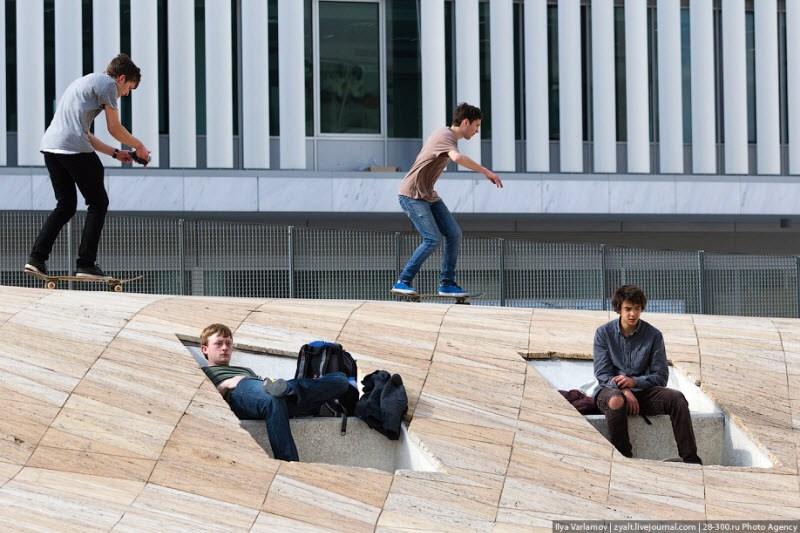

Враження корпусу корабля на березі моря. Вигини та ухили брукованої поверхні плато на двох
протилежних кінцях зробили площу навколо будинку музики центром вуличної культури, а також
підкреслюють діяльність будинку.
Через весь проект червоною ниткою проходить ідея безперервності, яка пов'язує не тільки будівлю з
оточуючим міським пейзажем, а й усі основні приміщення концертного залу.
Великі скляні вікна в протилежних боках концертних зал - відкривають свій зміст місту.

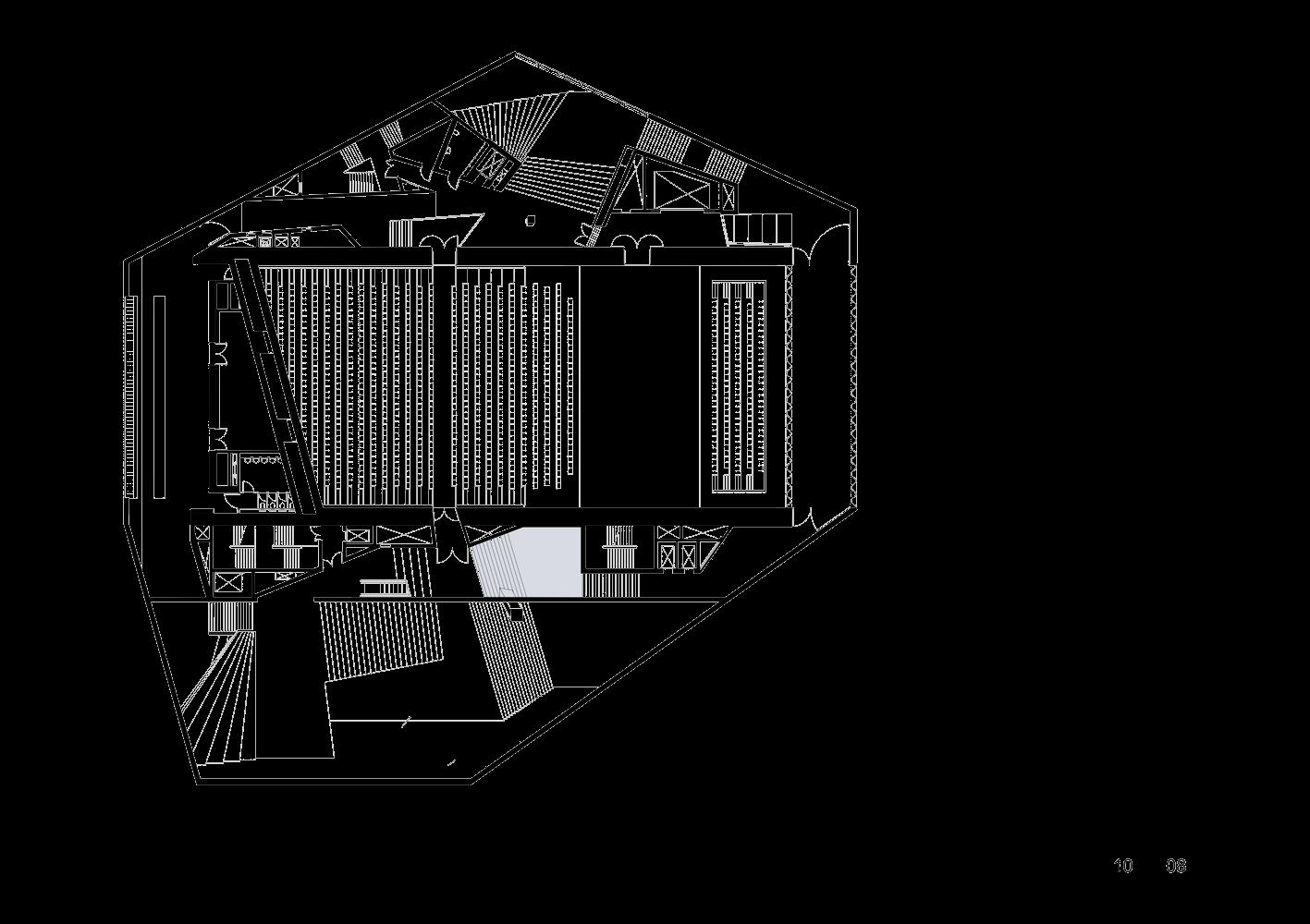

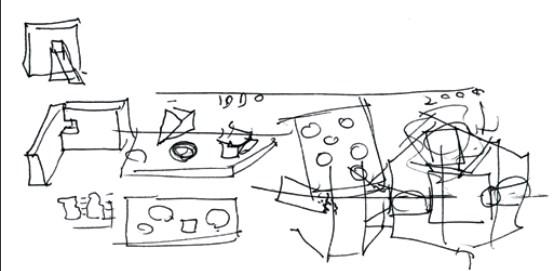

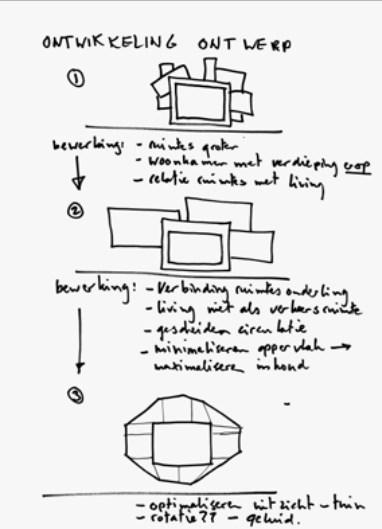

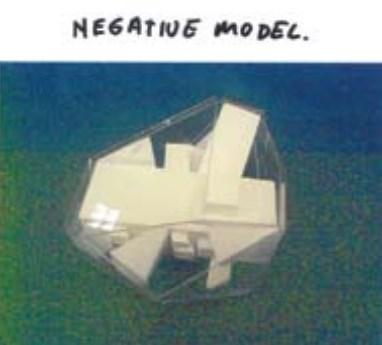

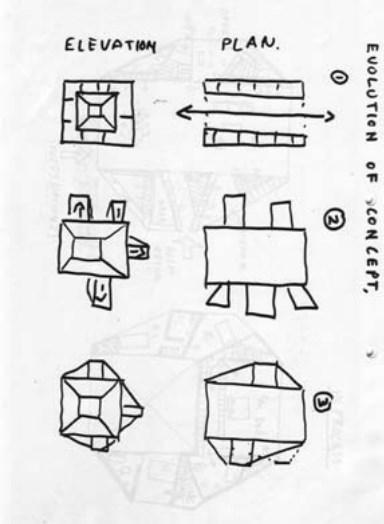

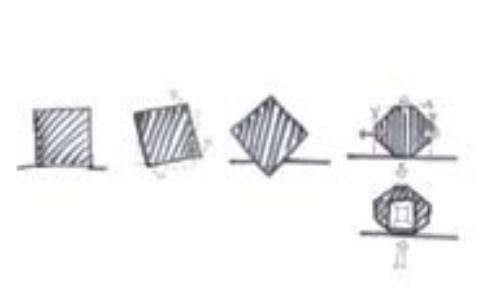

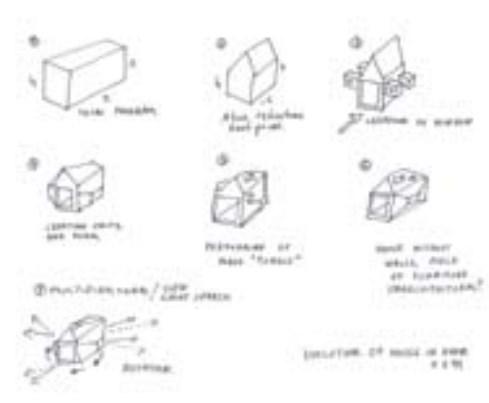

Задля отримання фінального об’єму, архітектори буквально з’єднали зали по гранях.

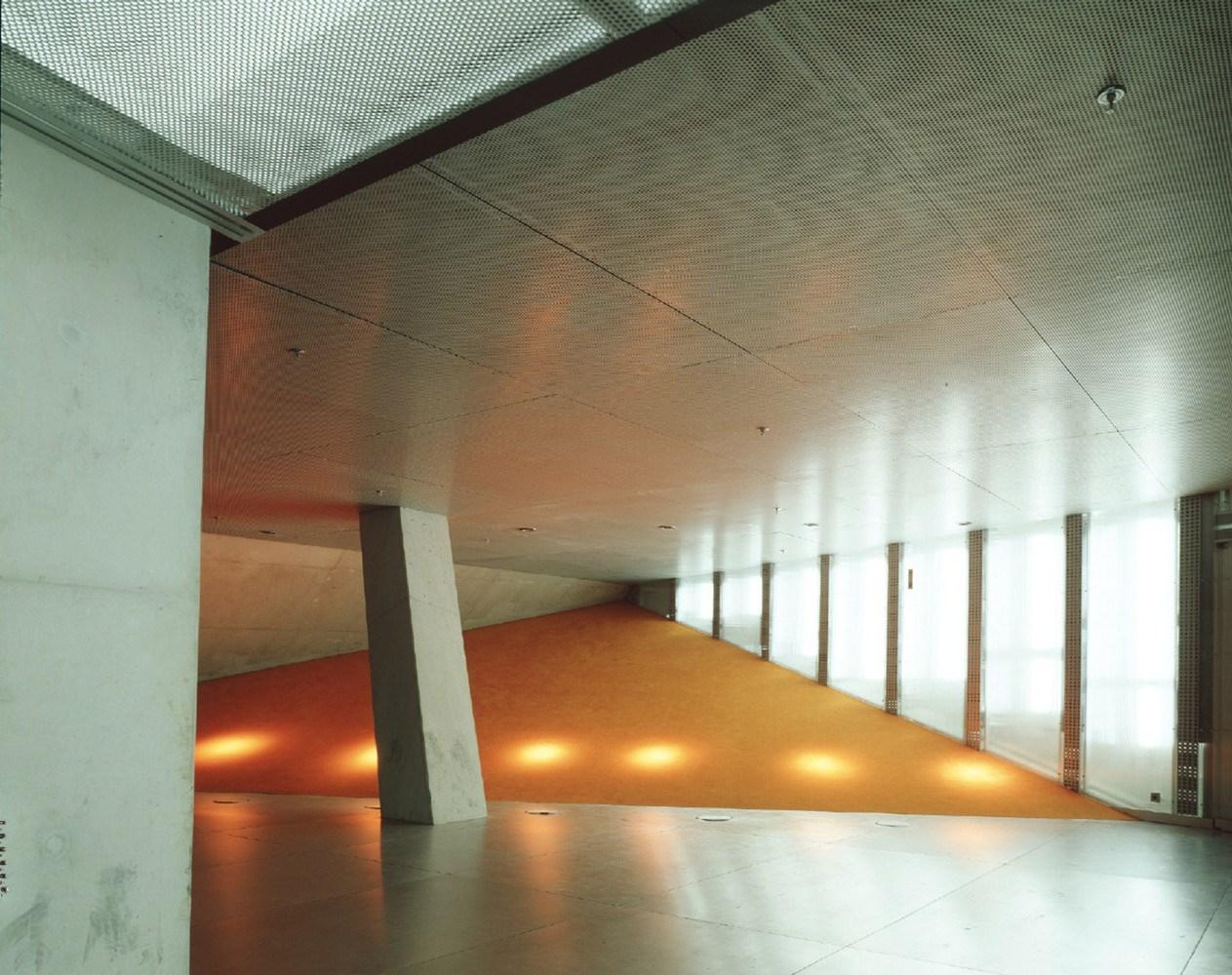

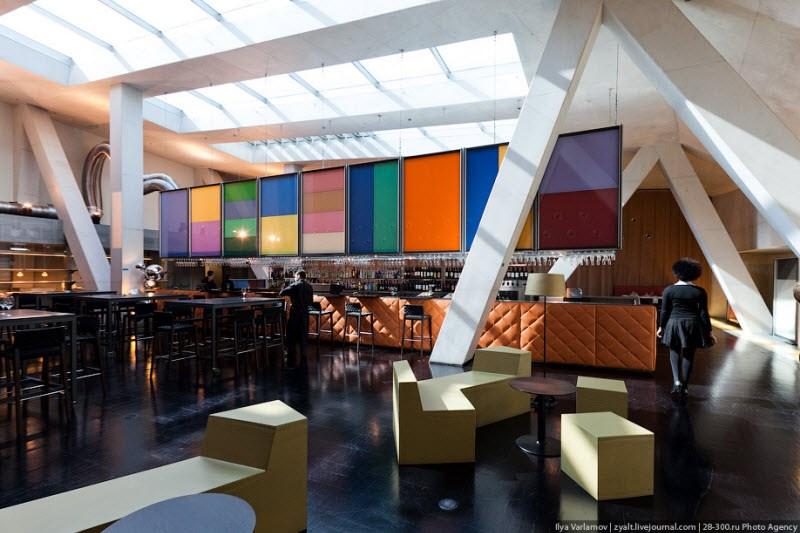

Навколо "концертних взуттєвих коробок", в межах підсумкової форми, виникли "простори, що
залишилися", такі як фойє, ресторан, тераси, VIP-кімнати, вбиральні, технічні простори, бари, адміністративні приміщення та комунікації.
Функціональність будівлі має бути максимальною, тому Рем Колхас часто вдається до трансформації
простору. Для цього внутрішню частину кубічних будівель він проектує спіралеподібною. Так вдається
використовувати наявний простір найефективніше.

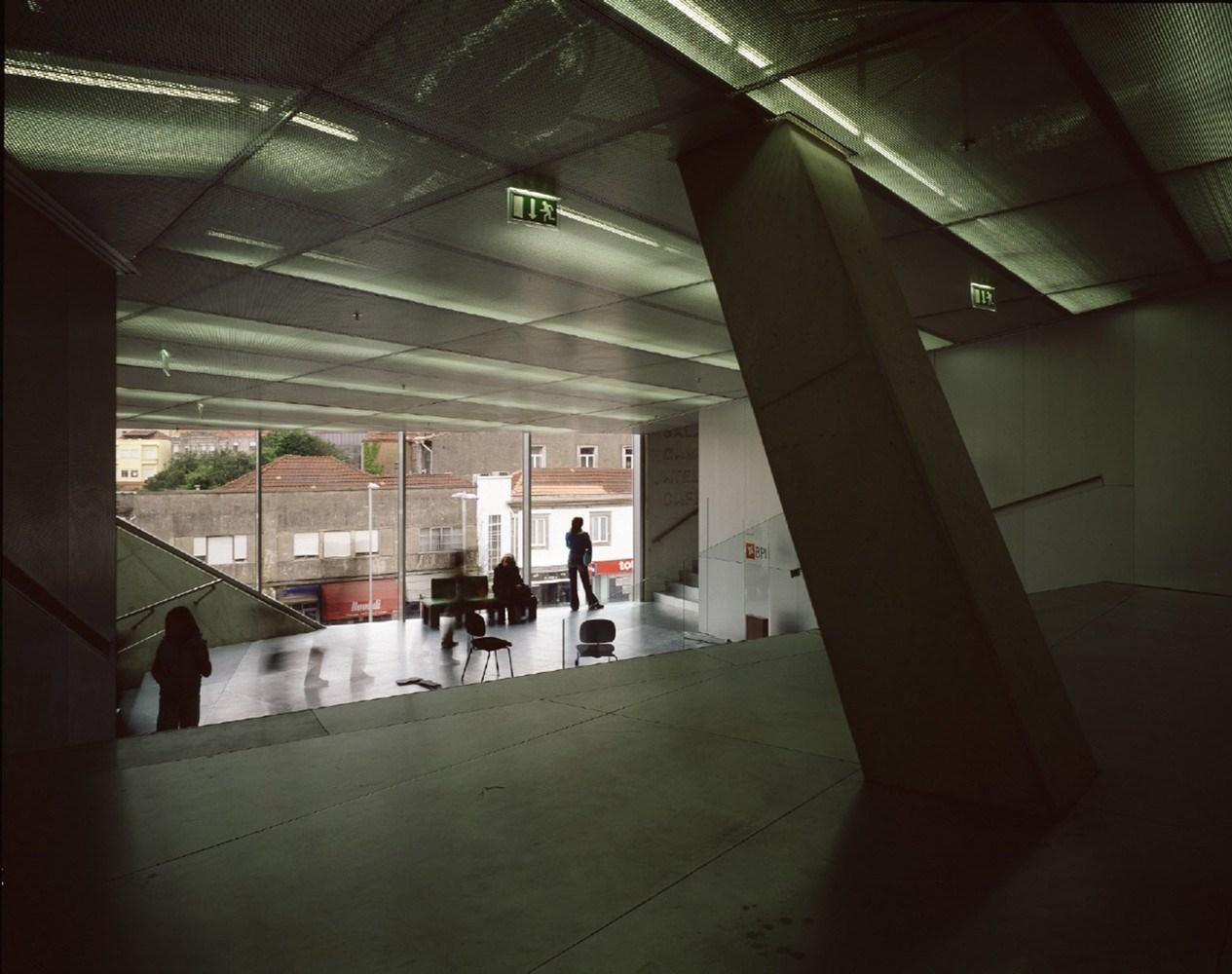

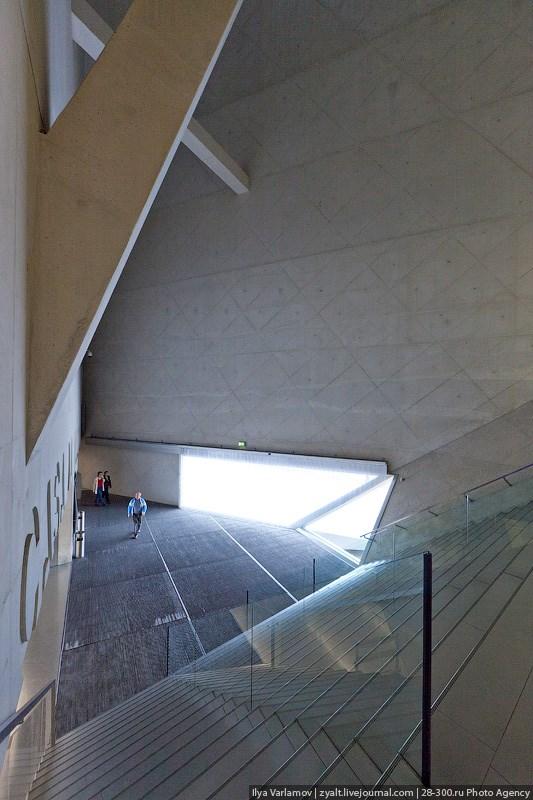

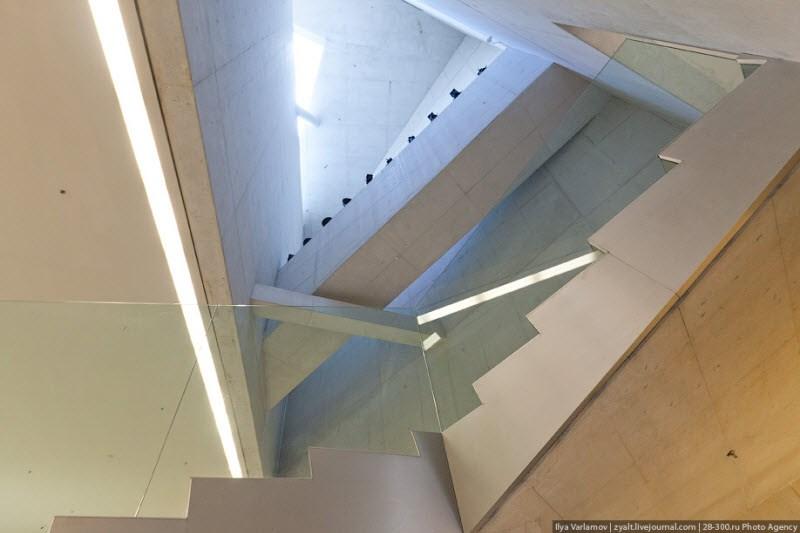

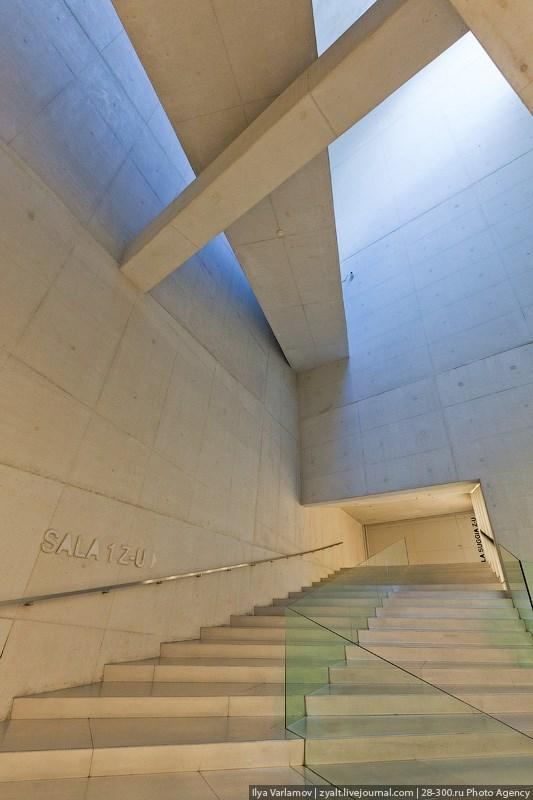

Головні зали та «простори, що залишилися», з'єднані закільцьованим маршрутом за допомогою сходів, ліфтів, ескалаторів.
«Я проектую будівлі-експерименти», - Рем Колхас.

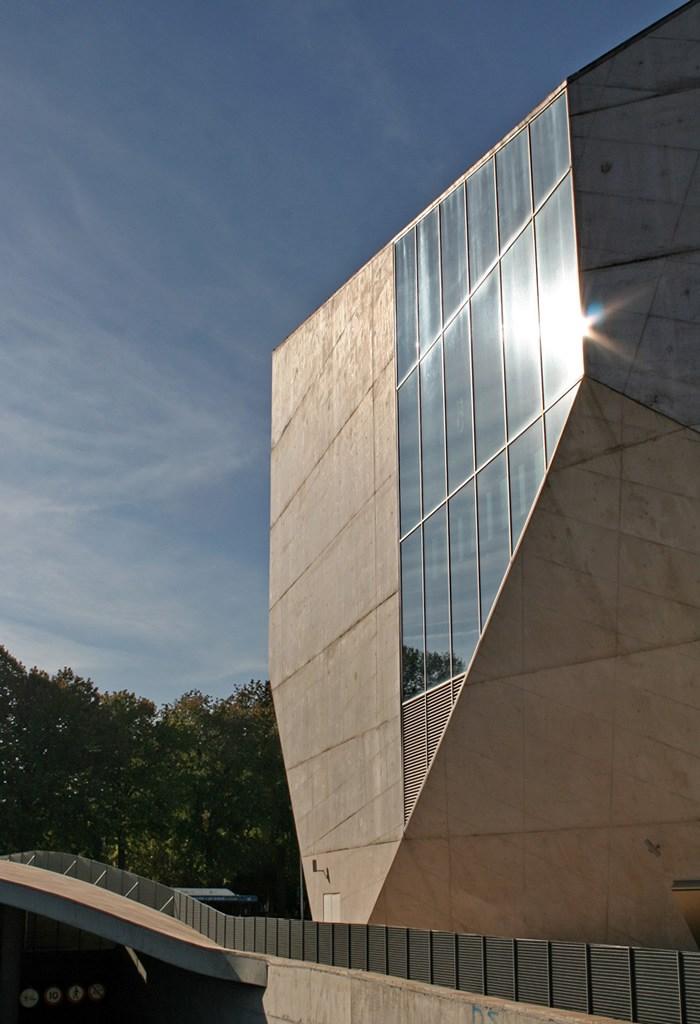

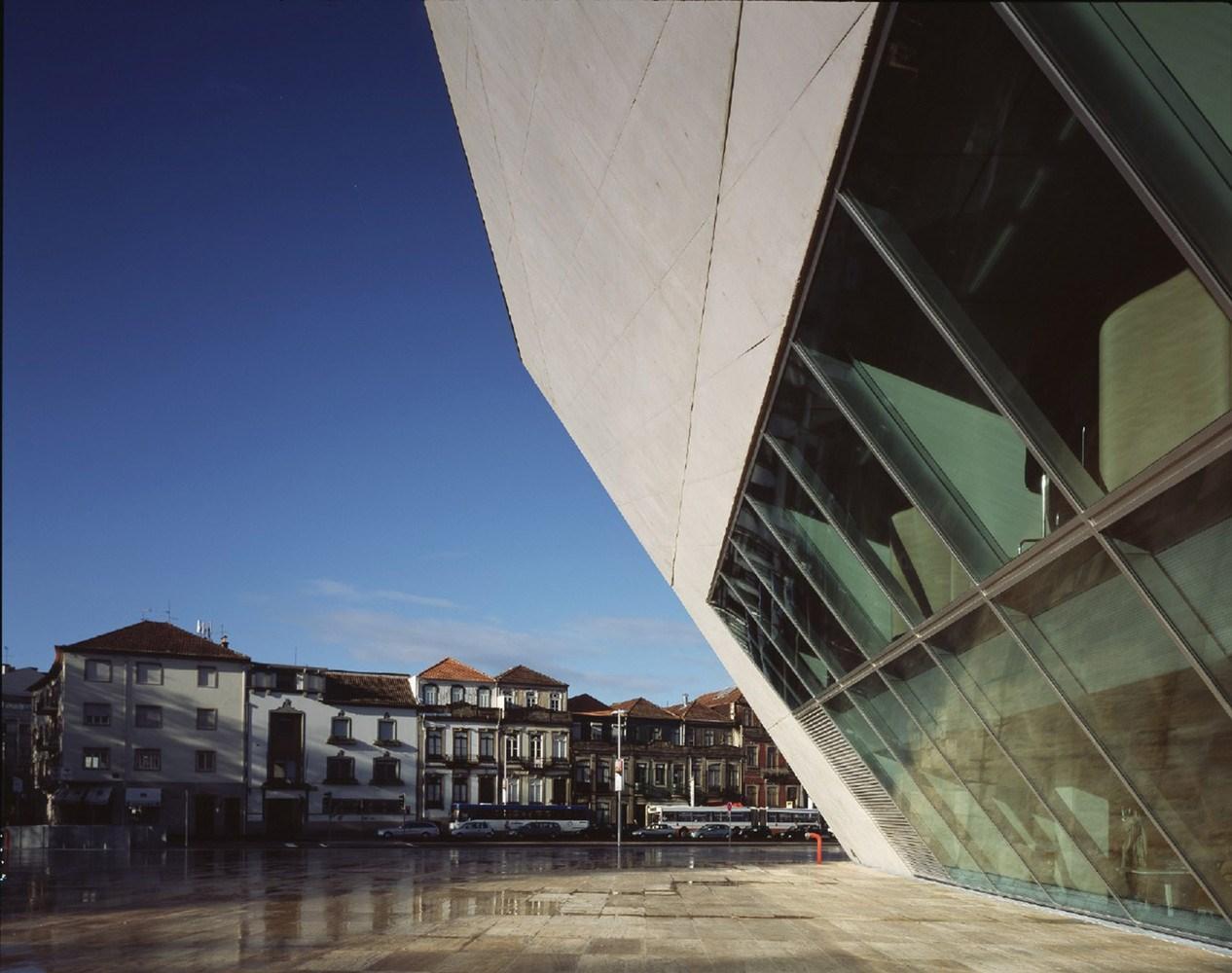

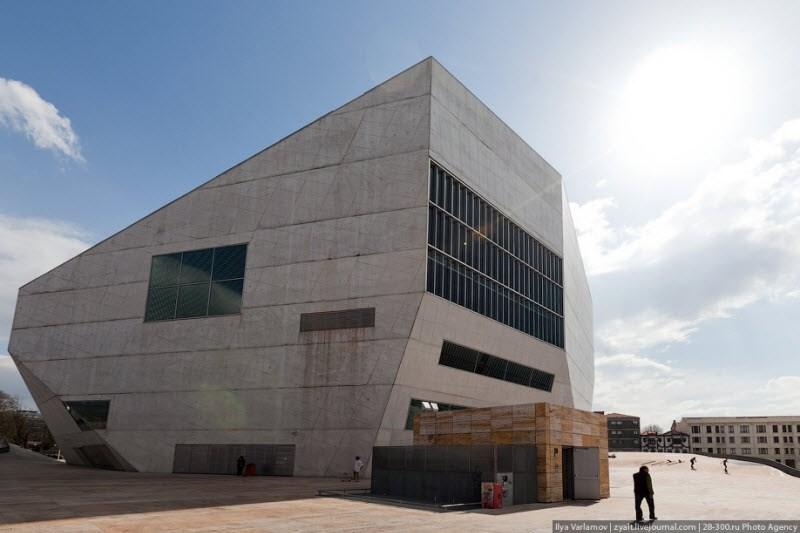

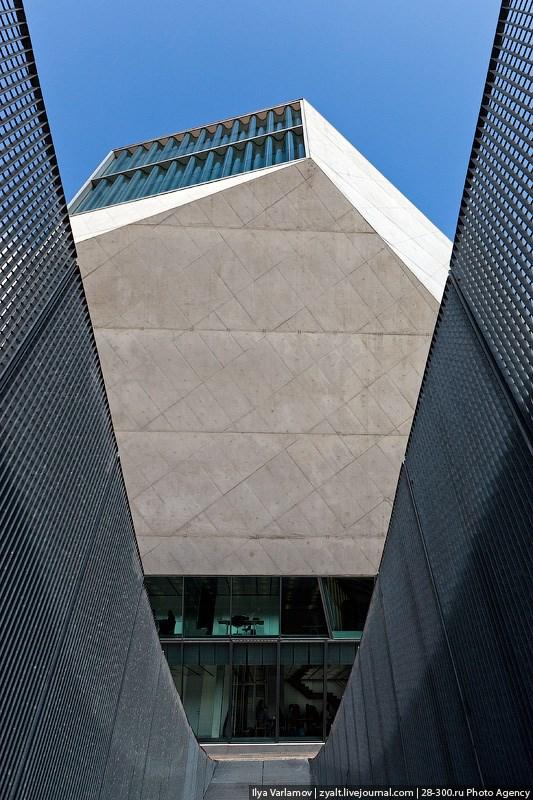

Облицювання та дах - білі залізобетонні плити, прорізані великими
заскленими отворами з хвилястим або пласким склом.
Навколишній відкритий простір - жовтий йорданський мармур з
коричневими прожилками.

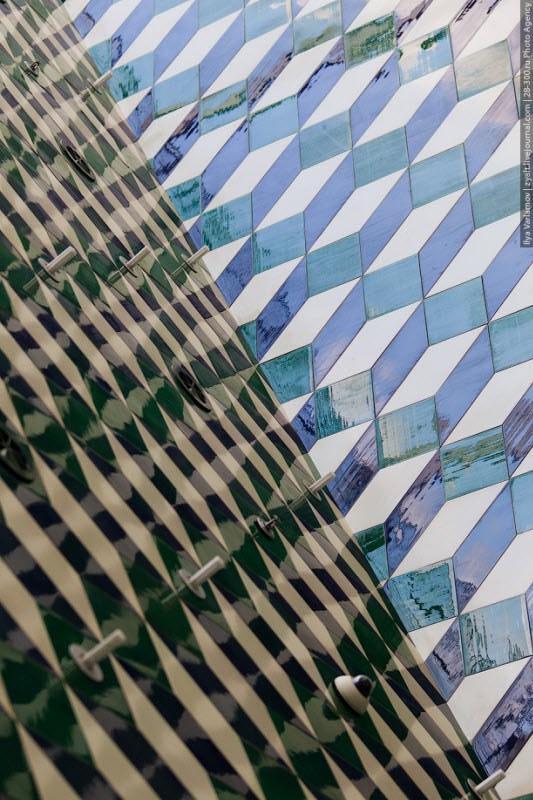

Застосування традиційних португальських плиточних матеріалів.

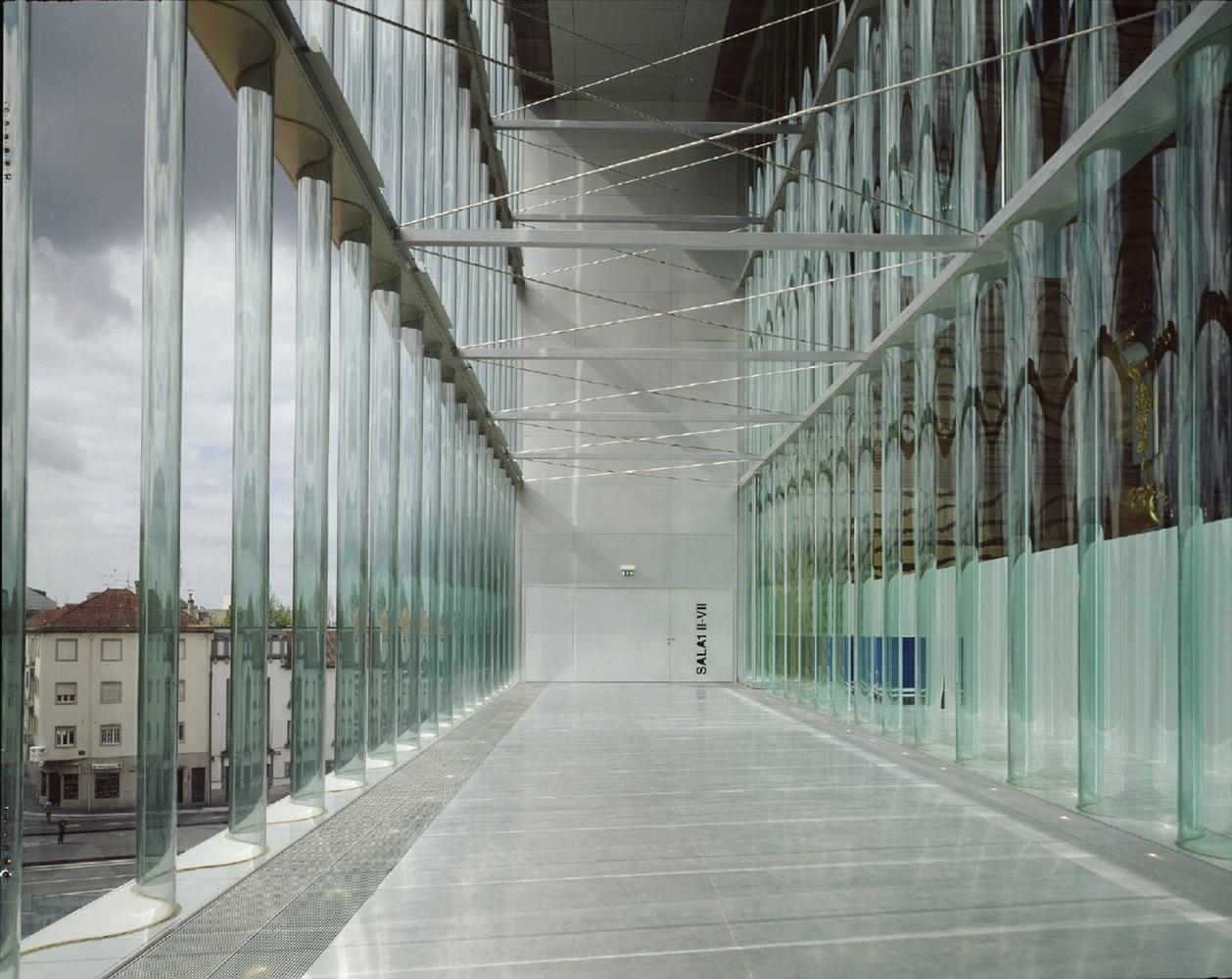

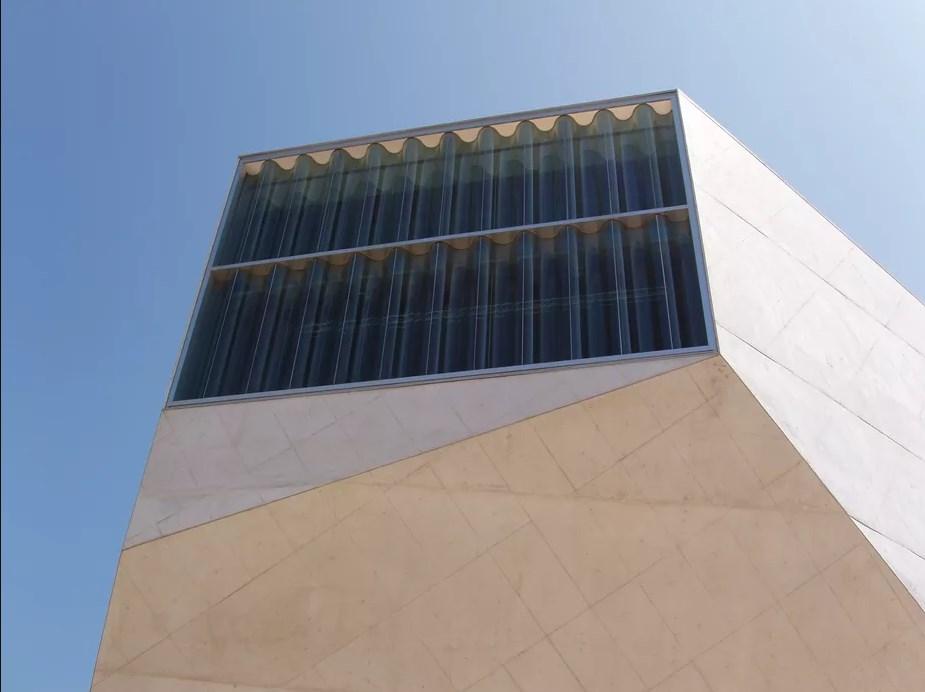

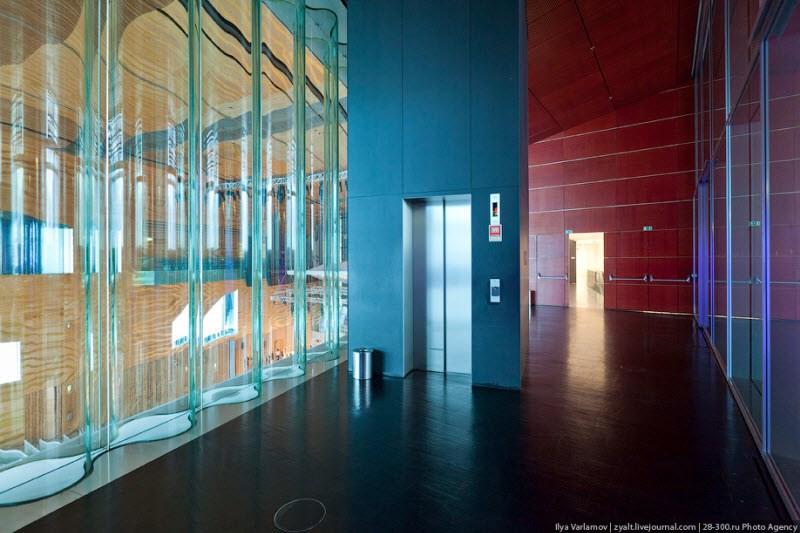

Хвилястоподібні скління -

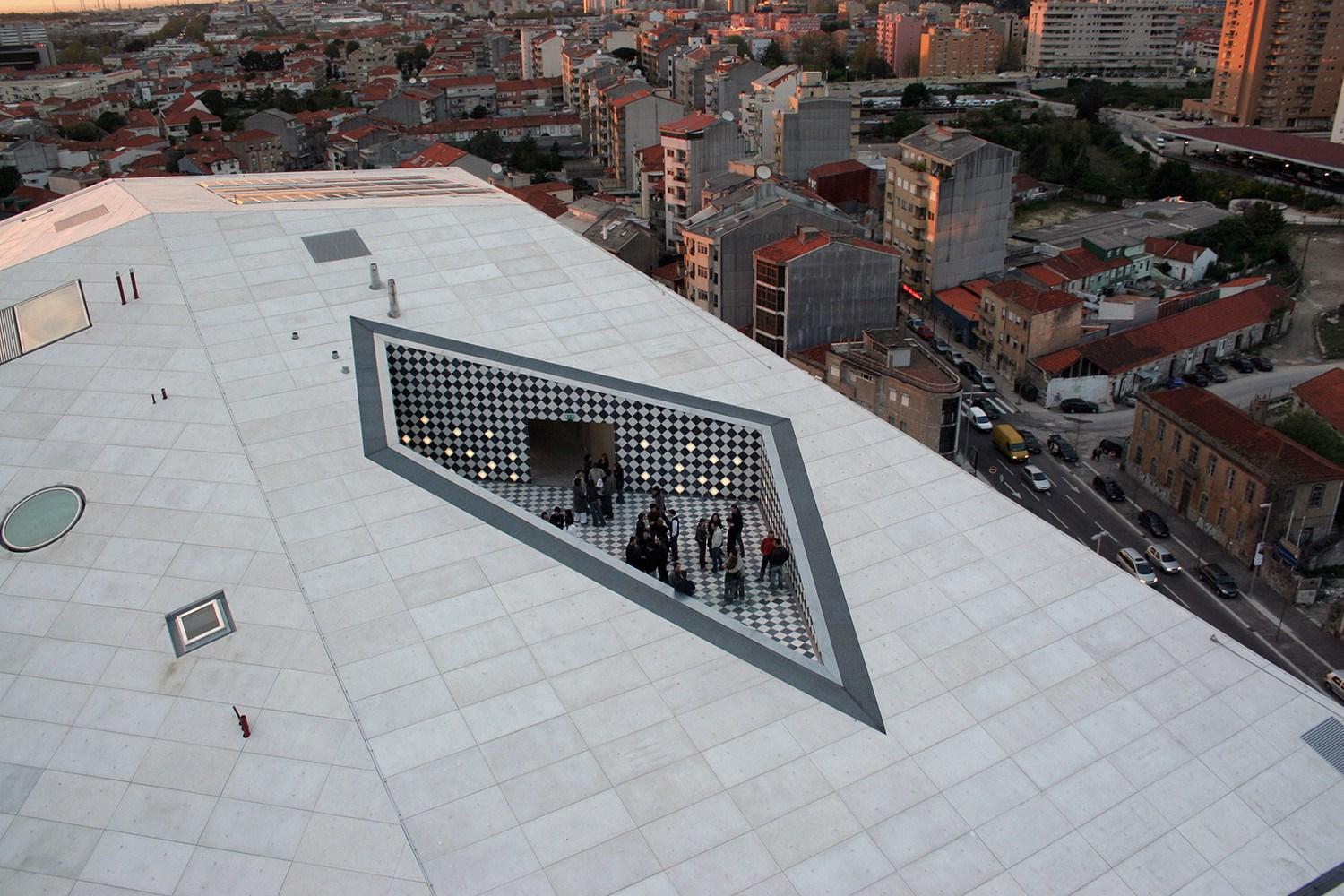

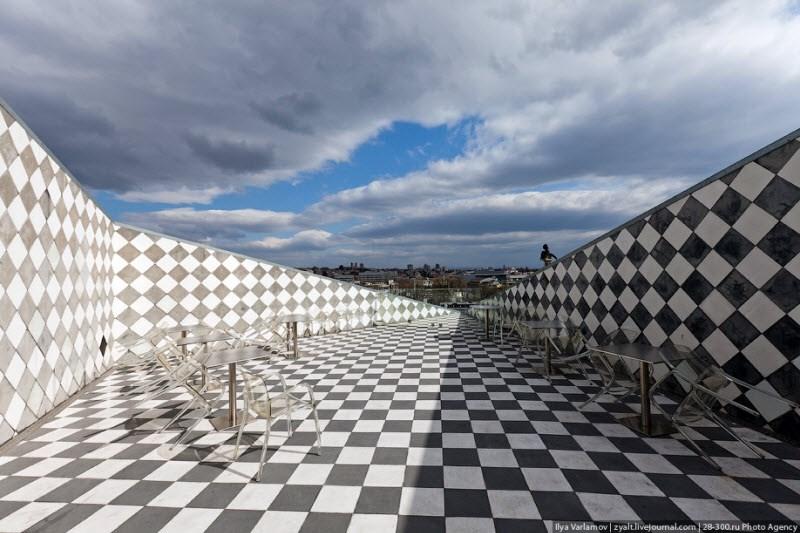

Тераса на даху– чорні та білі плитки.

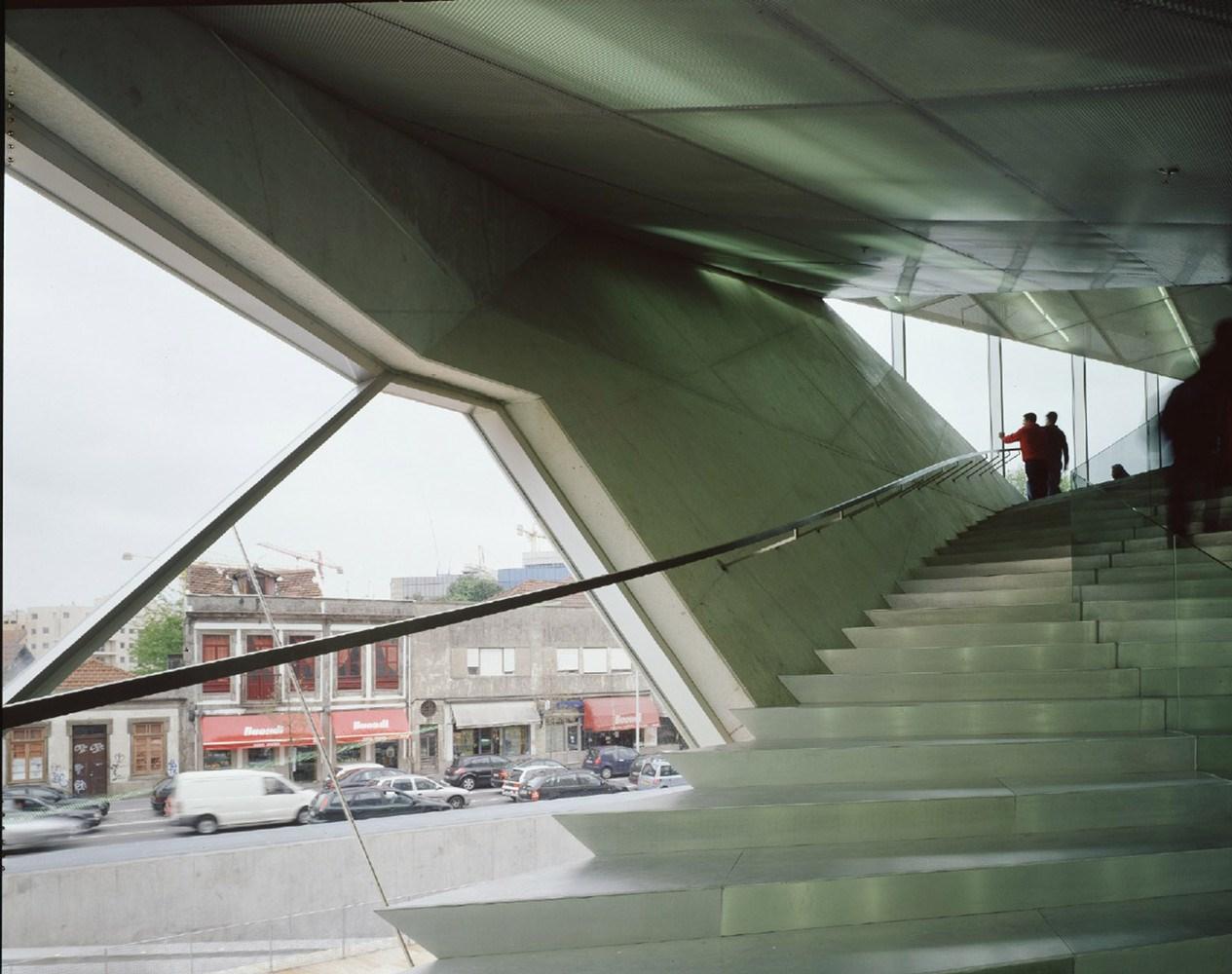

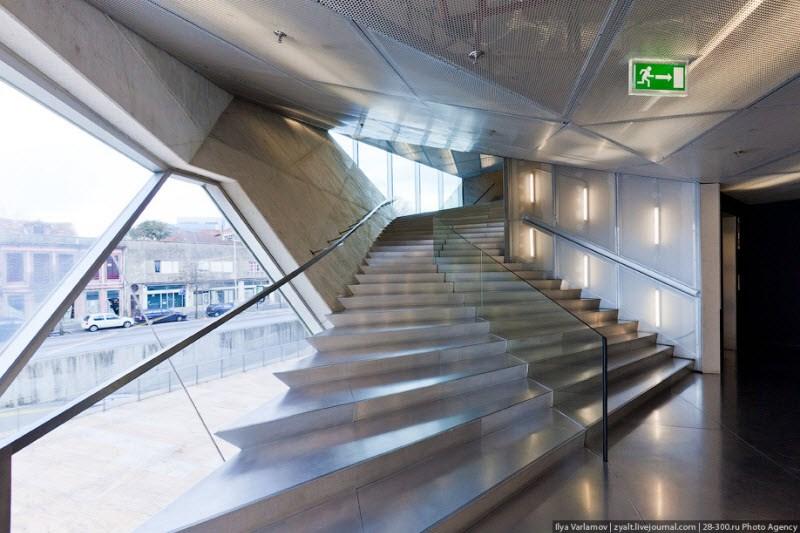

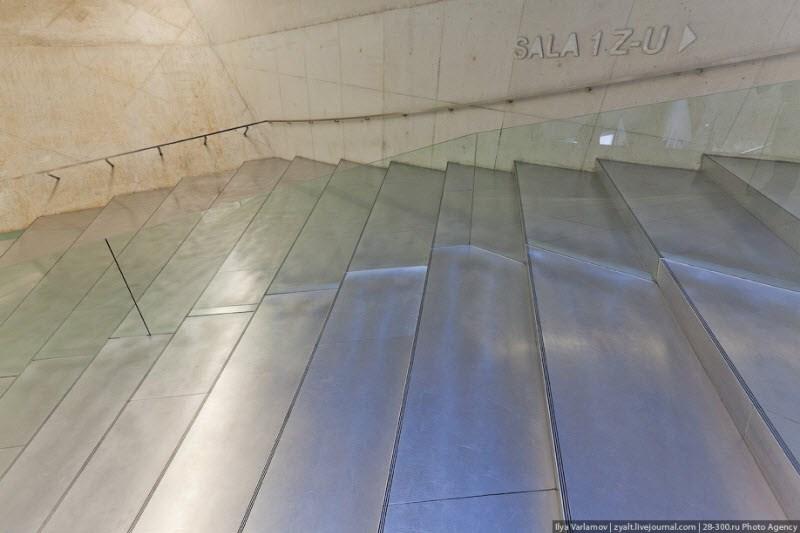

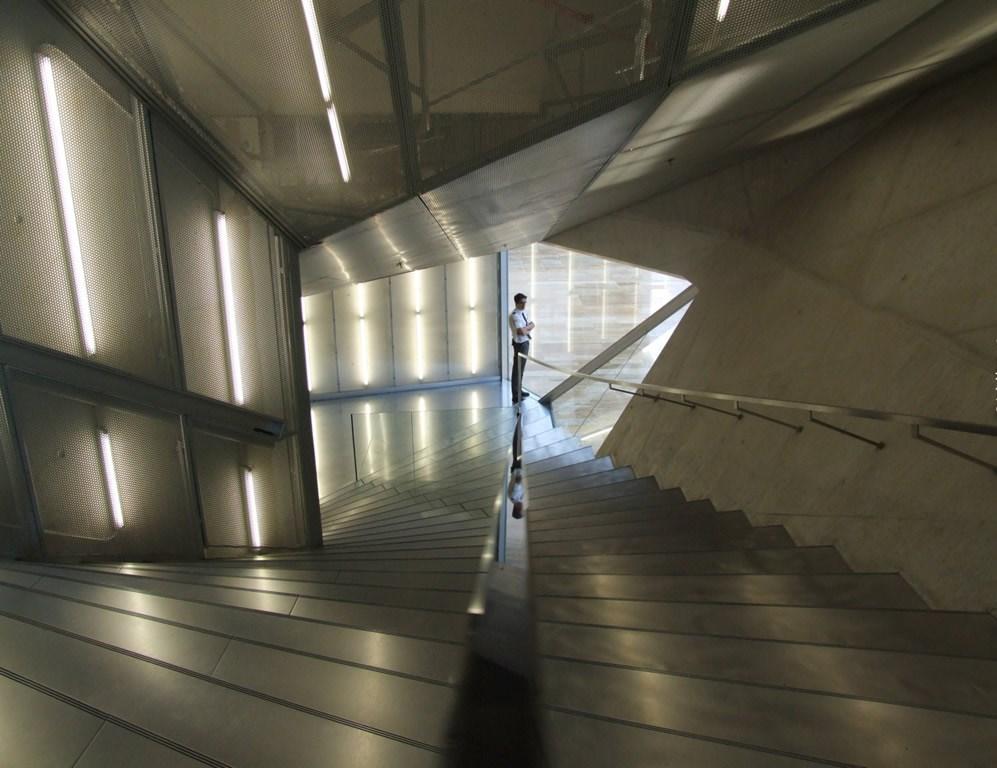

Підлога та сходи в загальнодоступних та прохідних просторах покриті
алюмінієм.
Проектування проводилось під наглядом акустика Ренца Ван
Люксембурга

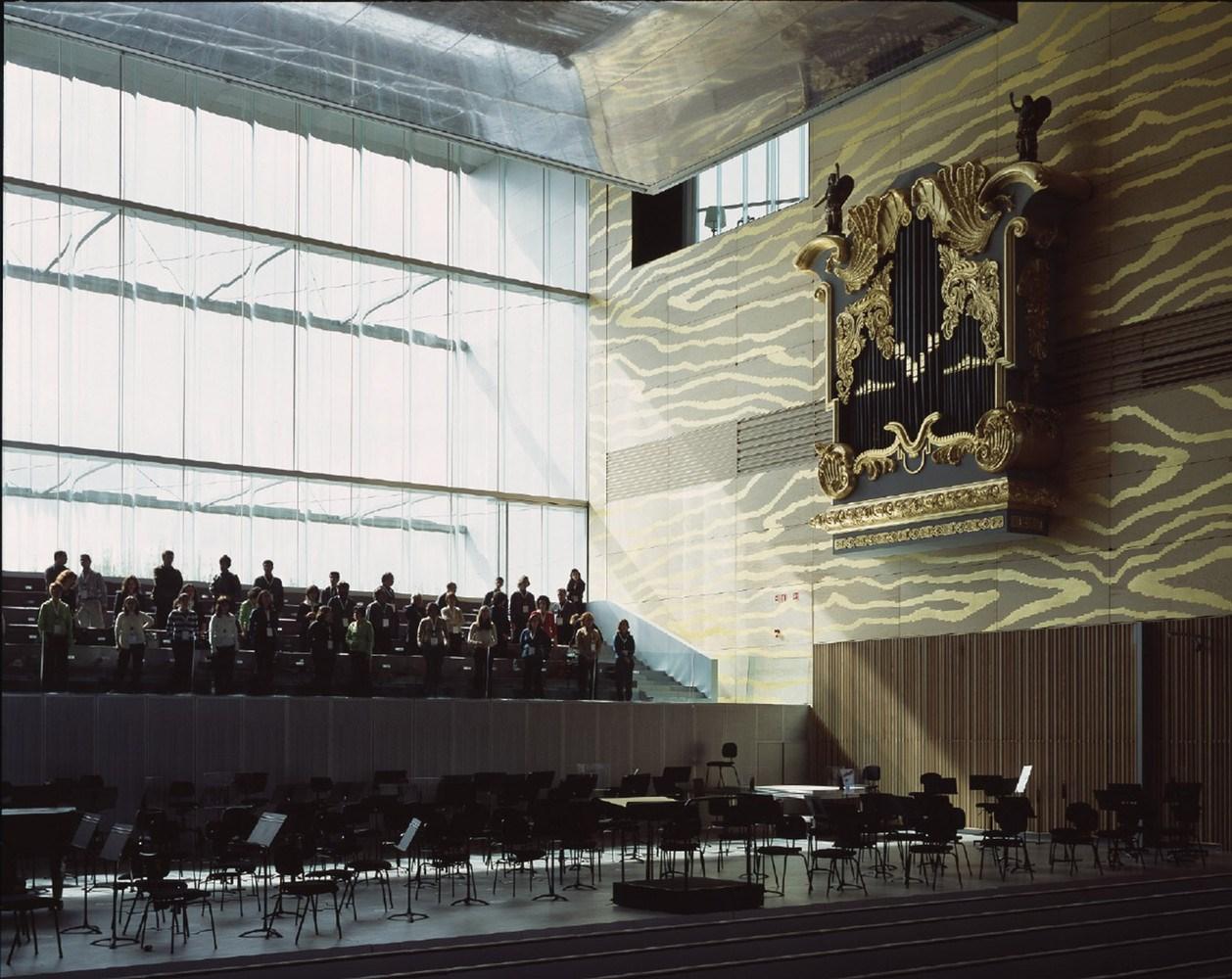

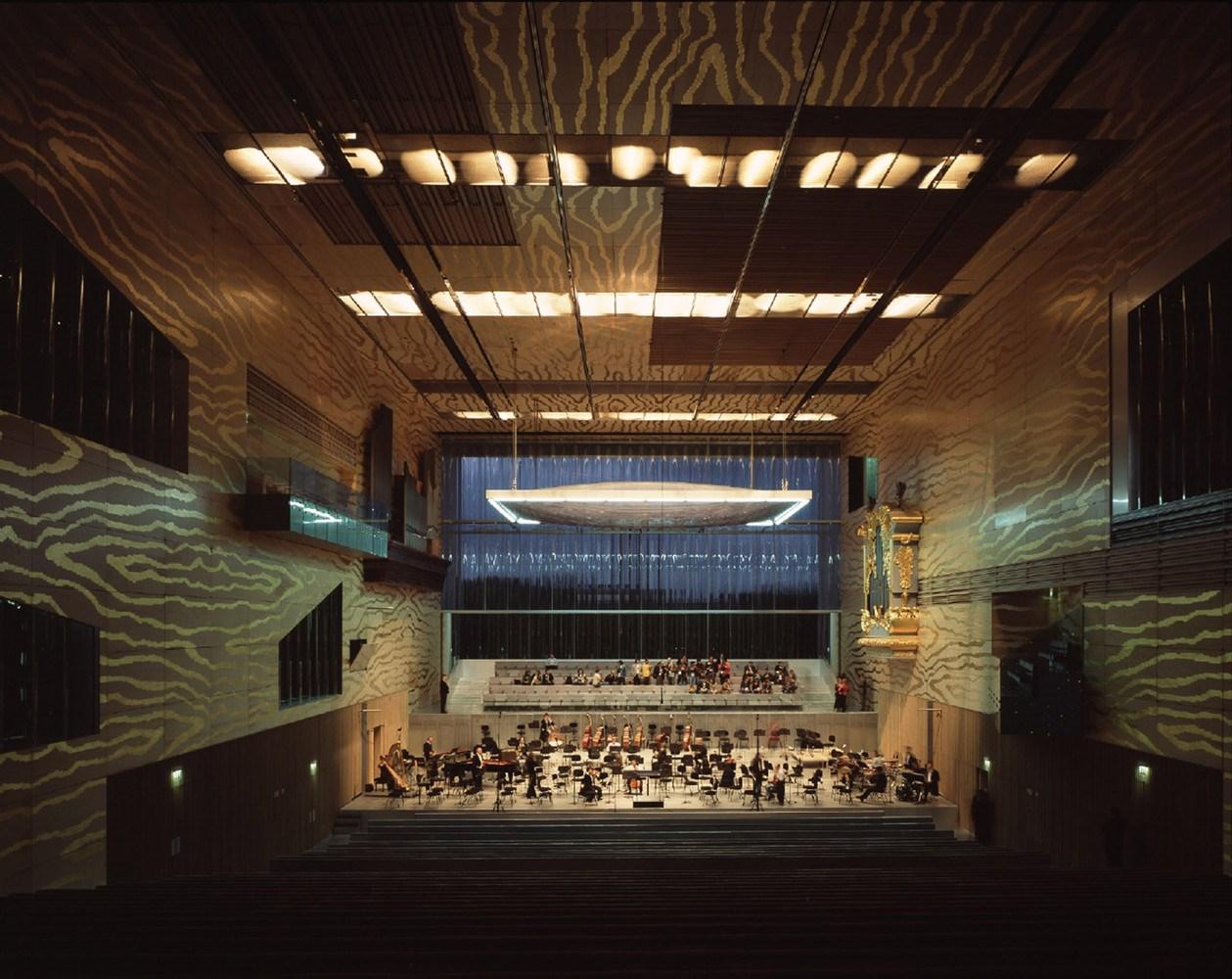

Концертні зали форми паралелепіпедов

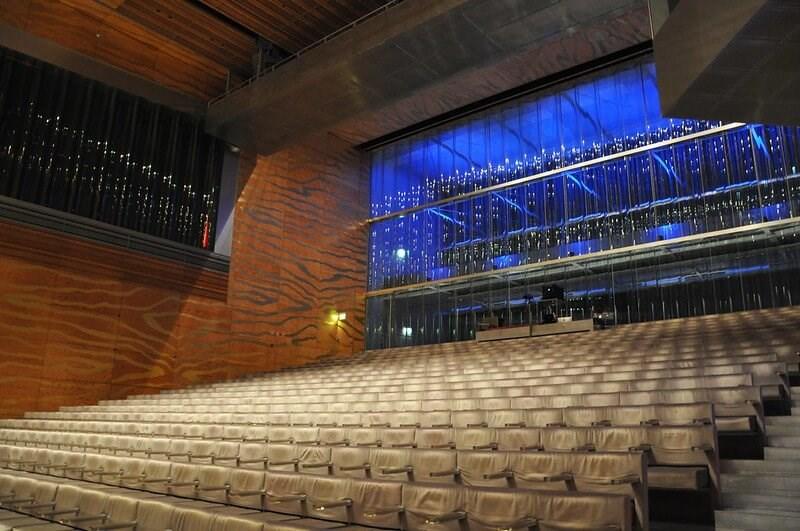

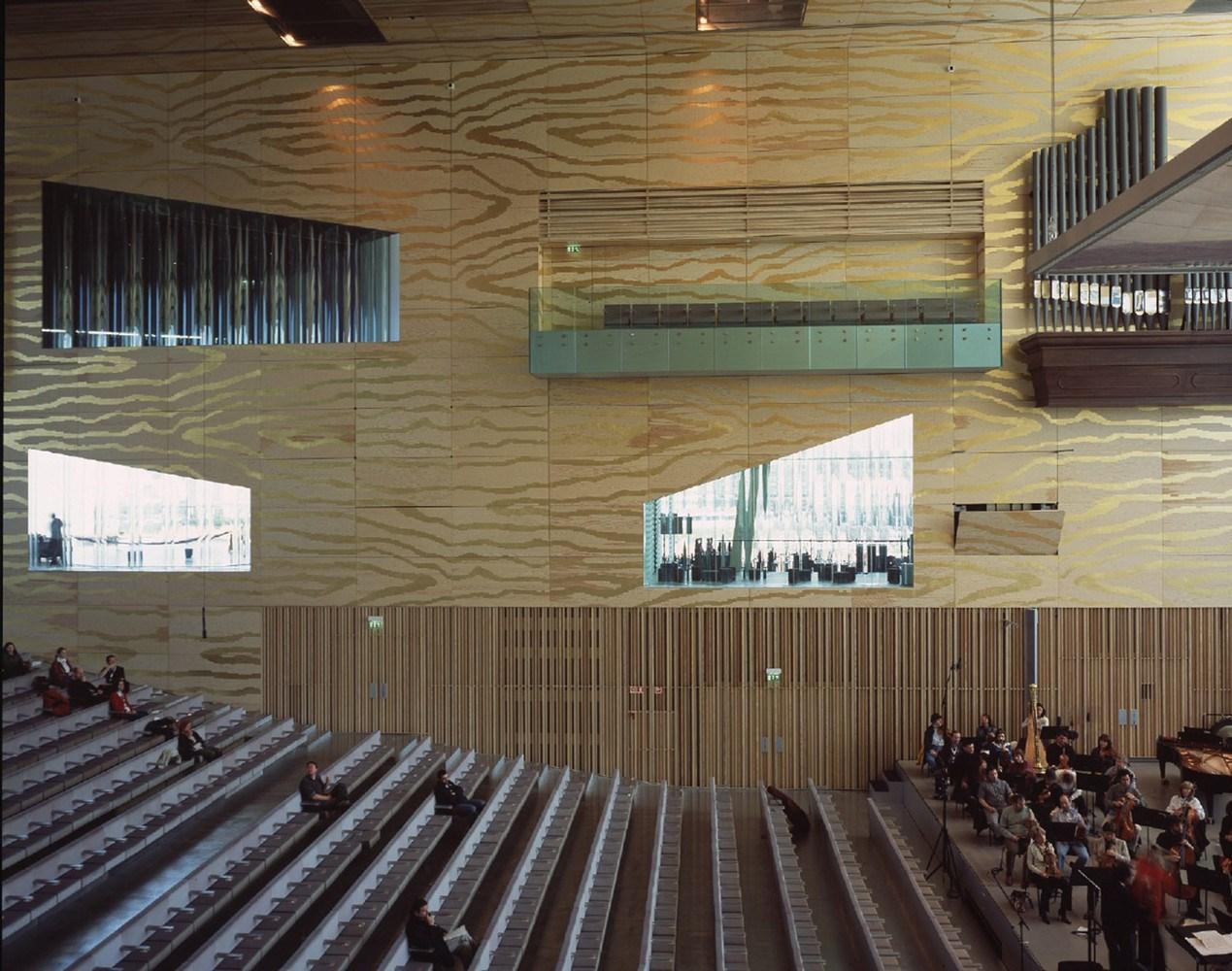

Стіни вкриті груботекстурованою фанерою задля кращого відлуння
звуків.

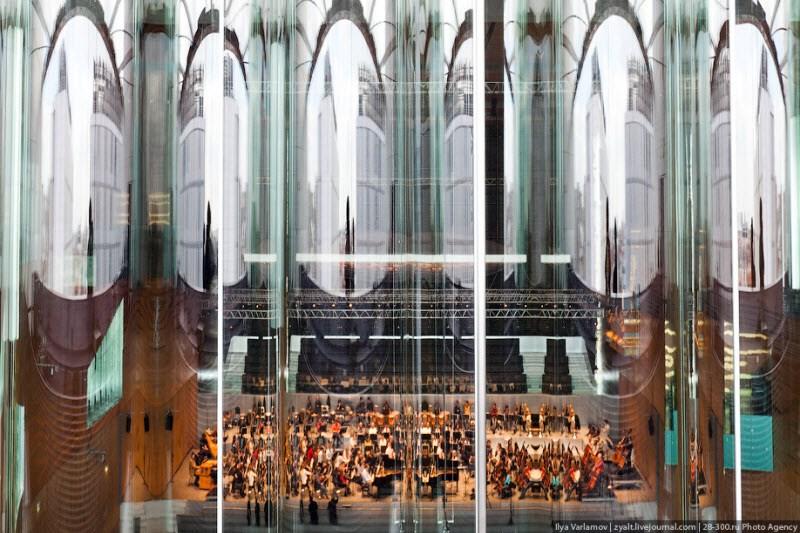

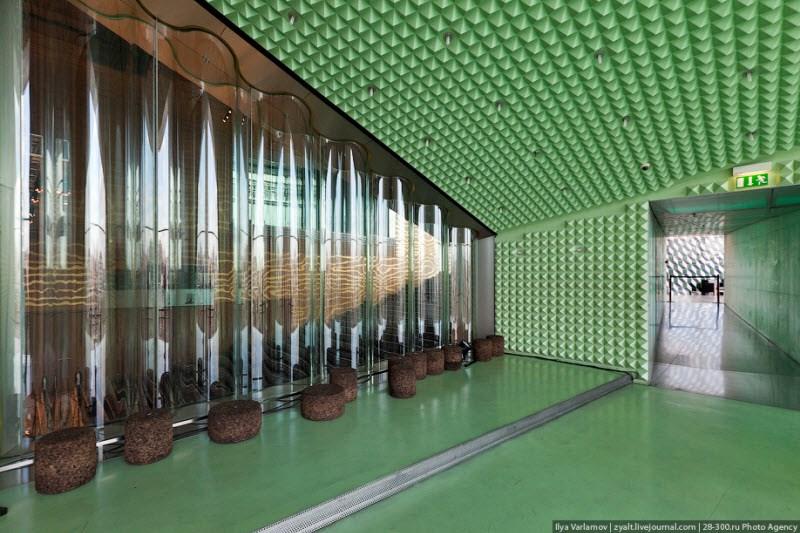

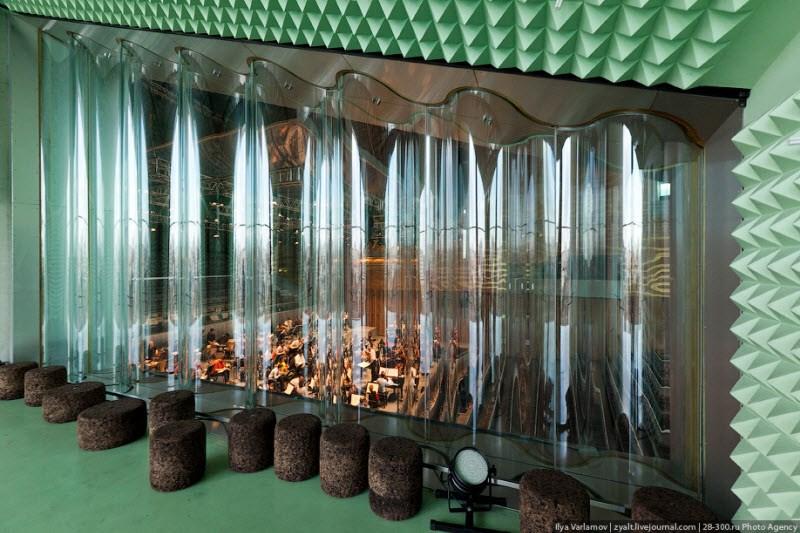

Для погашення зовнішнього шуму у вікнах встановлено хвилеподібне
скління.

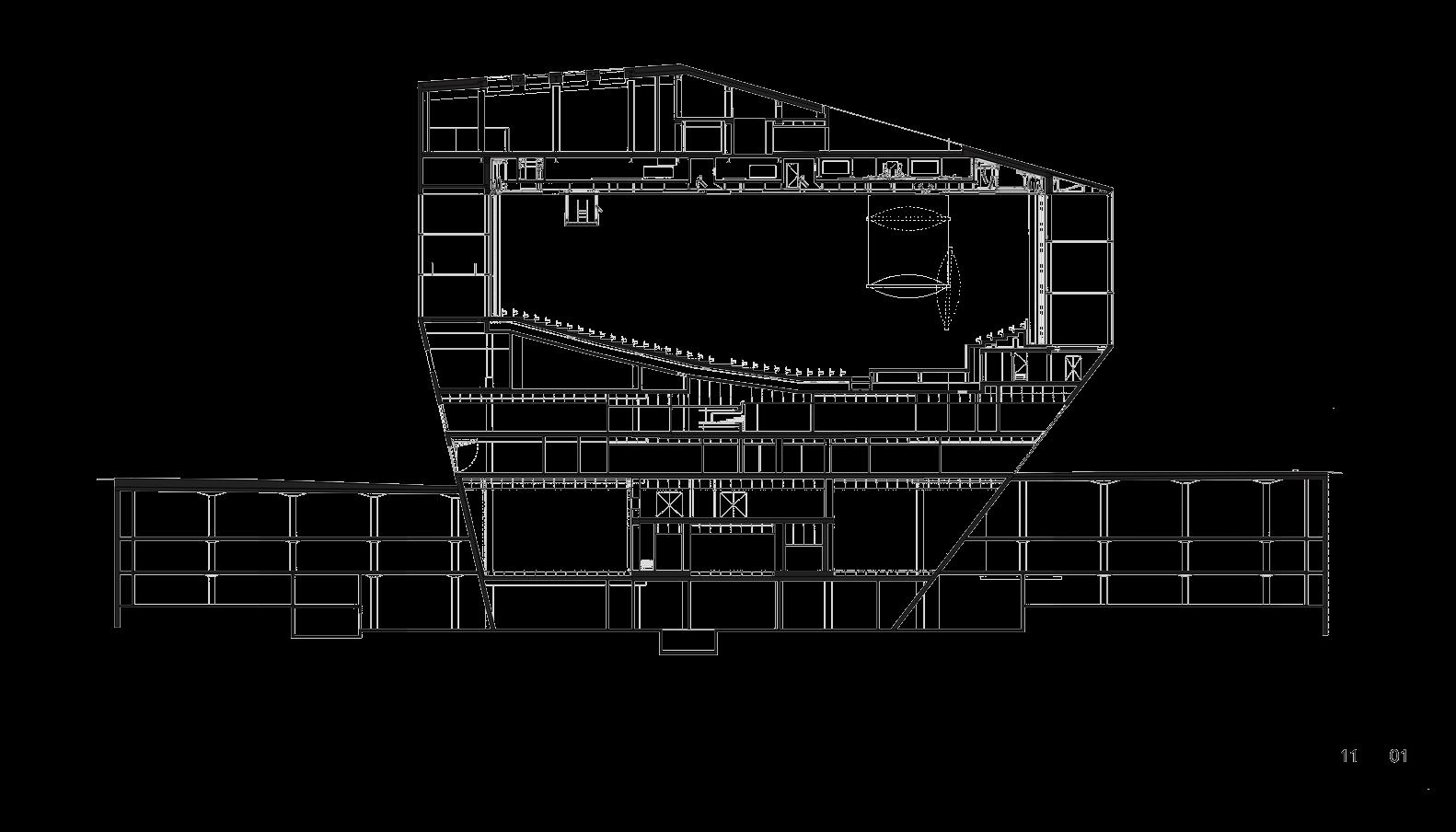

Змішані структури. Фундаментальною частиною цієї конструкції є дві великі поздовжні стіни, розташовані збоку від головного залу, що
піднімаються від фундаменту до даху.
Зовнішні стіни прикріплені до них за допомогою складного процесу
балок та колон, орієнтованих по різних осях.

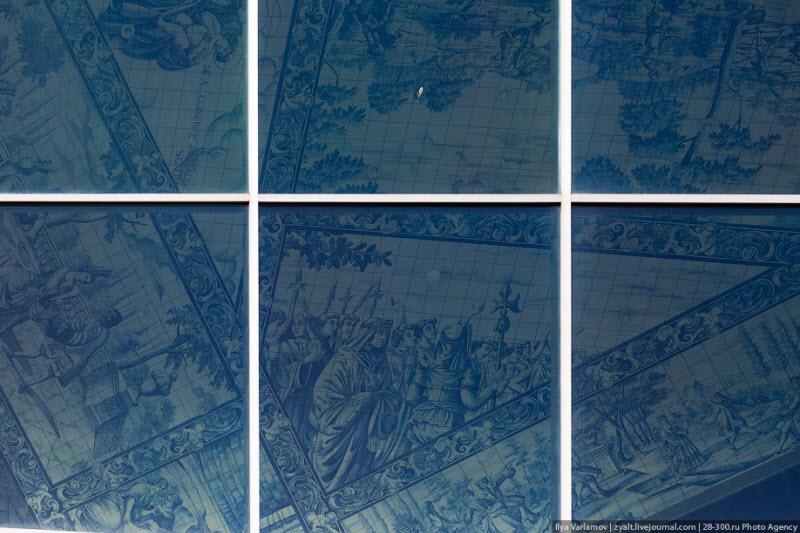

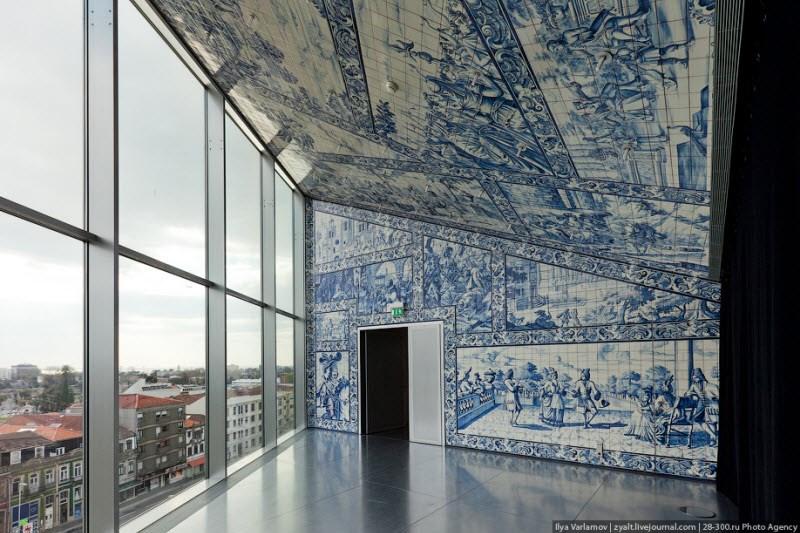

Стіни та стеля інтер'єру заповнені плитковими панелями, розфарбованими вручну копіями кількох португальских плиткових
панелей, знайдених у музейних приміщеннях Португалії та Нідерландів.
Створення Arup та ОМА особливого складу бетонної суміші.
https://planetofhotels.com/guide/ru/portugaliya/portu/dom-muzyki-vportu
https://www.archandarch.ru/%D0%B0%D1%80%D1%85%D0%B8%D1%82%D0% B5%D0%BA%D1%82%D0%BE%D1%80%D1%8B/%D1%80%D0%B5%D0%BC-% D0%BA%D0%BE%D0%BB%D1%85%D0%B0%D1%81/
https://www.decorazzio.com/news/934
https://uk.wikipedia.org/wiki/%D0%91%D1%83%D0%B4%D0%B8%D0%BD% D0%BE%D0%BA_%D0%BC%D1%83%D0%B7%D0%B8%D0%BA%D0%B8_(%D0% 9F%D0%BE%D1%80%D1%82%D1%83)
https://withportugal.com/blog/casa-da-musica-porto
https://web.archive.org/web/20170415012145/http://www.monumentos.pt/ Site/APP_PagesUser/SIPA.aspx?id=21031
https://nevsedoma.com.ua/111070-dom-muzyki-portu-52-foto.html
https://eltour.travel/uk/articles/dostoprimechatelnosti_portu
https://www.livrarialello.pt/en/house-of-music
https://www.discoveroporto.com/en/what-to-see-in-porto/music-house/
https://www.oma.com/projects/casa-da-musica
https://porto.travel/casa-da-musica/
https://www.building.am/pagegal.php?id=343
https://www.archdaily.com/619294/casa-da-musica-oma
https://www.timeout.com/porto/attractions/10-things-you-need-to-knowabout-casa-da-musica-in-porto
https://godiscoverportugal.com/casa-da-musica-venue-porto/
https://www.shutterstock.com/ru/search/house-music-porto
https://notapaperhouse.com/the-house-of-music-casa-da-musica/
https://arquitecturaviva.com/works/casa-da-musica-10
https://cdn.sanity.io/files/5azy6oei/production/ fa5532571e108d152bde2f62f8b2f20be052f490.pdf
