Habitação de Interesse Social

HabitaçãodeInteresseSocial

MEMORIAL

1.1.INTRODUÇÃO

1.2.CONCEITO

1.3.PARTIDO

1.4.OBJETIVO PROJETUAL

1.5.DIRETRIZES NORMATIVAS

1.6.ZONEAMENTO

1.7.DEMANDAS ARQUITETÔNICAS

1.8.DEMANDAS URBANÍSTICAS

1.9.PROSPOSTA DO DESENHO URBANO

1.10. PLANTA URBANÍSTICA

1.11. SOLUÇÕES BIOCLIMÁTICAS

1.12. SOLUÇÕES PROJETUAIS

1.13. LAYOUT 1.MEMORIAL JUSTIFICATIVO: 2. MEMORIAL DESCRITIVO:

2.1.1.ESTRUTURA

2.1.2.ACABAMENTOS EXTERNOS

2.1.3.ACABAMENTOS INTERNOS

2.1.4.ESQUADRIAS

2.1.5.COBERTURA

2.1.6.TIPO DE TELHAS

2.1.7.CONCLUSÃO

2.1.8.REFERÊNCIAS BIBLIOGRÁFICAS

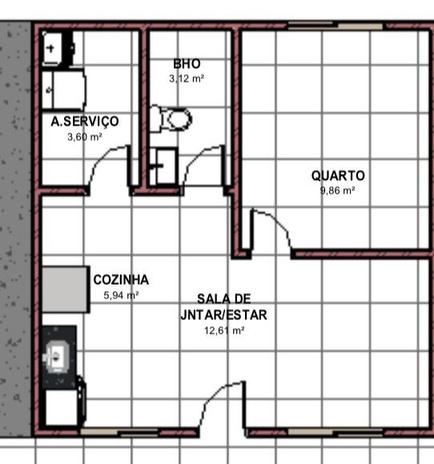

2.1.9.Planta Baixa

Alunos:

Grupo5

Júlia Lobo

Juliana Magalhães

Simone RonconI

Peter Cordeiro

INTRODUÇÃO

A partir de uma situação problema, foi proposto o desenvolvimento de um projeto para atender 280 famílias de habitação multifamiliar, que tem como objetivo reduzir as desigualdades sociais e promovendo segurança com uma ocupação urbana planejada, moradia digna e com qualidade, fazendo uma integração com a cidade e o seu entorno, levando amenizar os impactos sociais.

ASHORTINTROORKICKEROF THEARTICLEWILLGOHERE. THISPARTACTSASABRIDGE BETWEENTHEHEADLINEAND THEARTICLEITSELF.

O projeto nasce nasce ispirado nas tradições e manifestações artistísticas do Pará, buscando refletir a essência cultural e histórica da nossa região, trazendo a valaorização e essência da nossa cultura paraense.

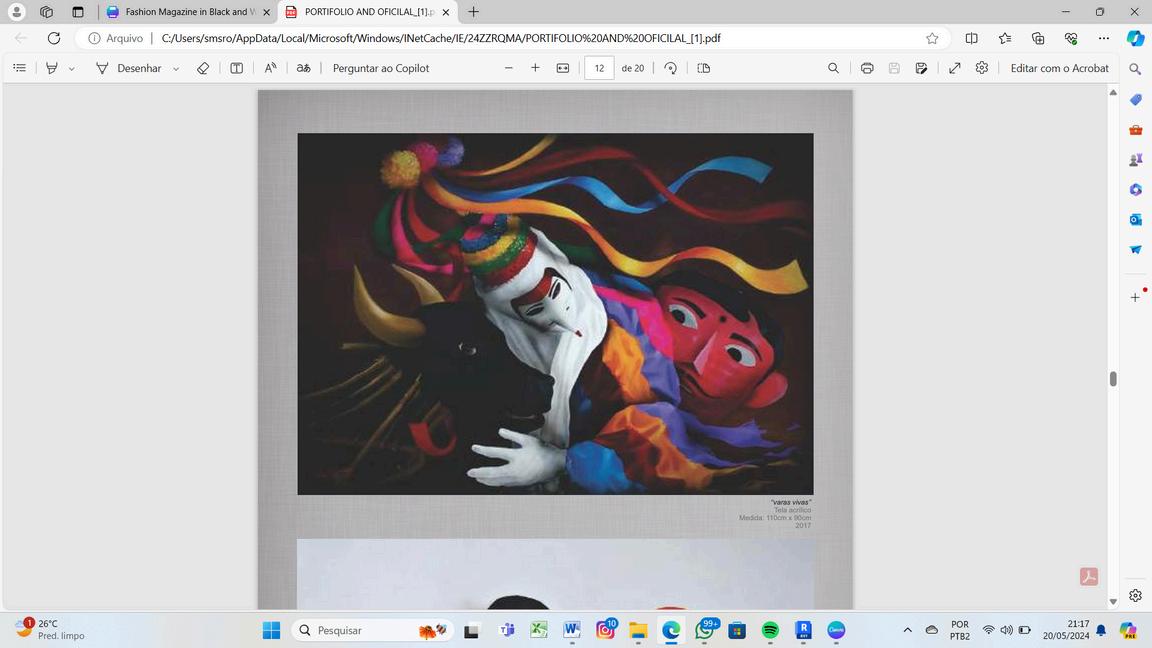

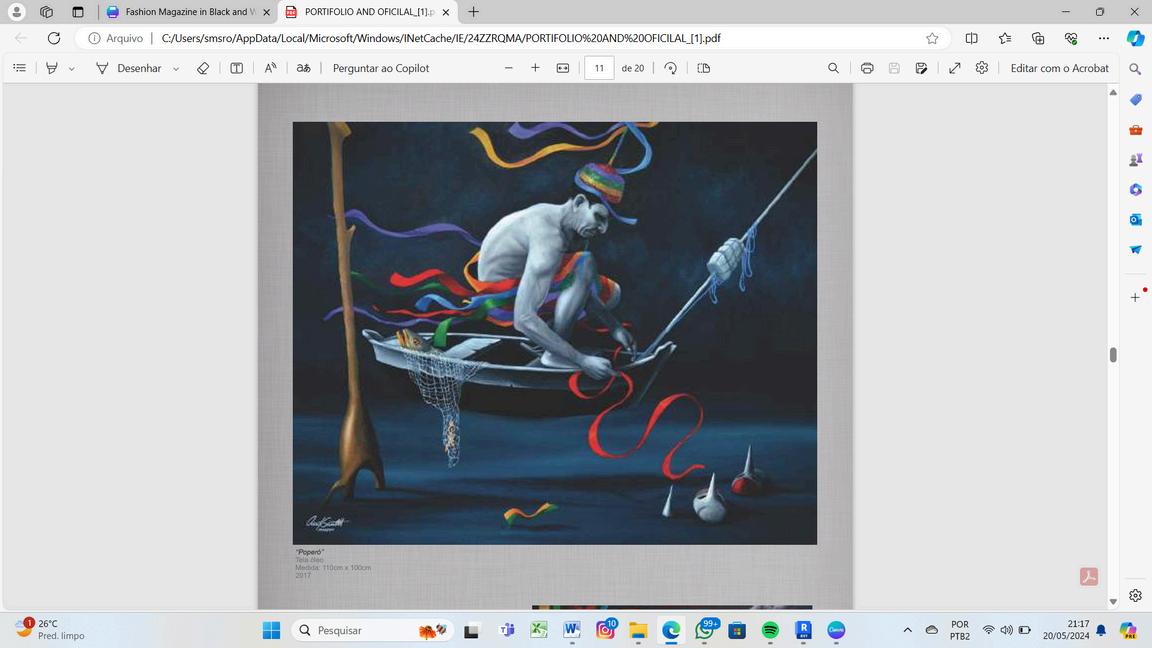

As obras representadas no nosso projeto se tem a autoria de um artista paraense, Anderson Santtos, nascido no município São Caetano de Odivelas

As obras de Santtos foram influenciadas pela estética realista e surrealista no meio da arte plástica e do graffiti O artista tem participado de várias atividades de projetos sociais, oficinas, exposições, coletivos de pintura, música e graffiti, Educart, palestras, debates sobre expressões visuais, Cidade Ilustrada, Bienais e fóruns de debates.

ESQUERDA:

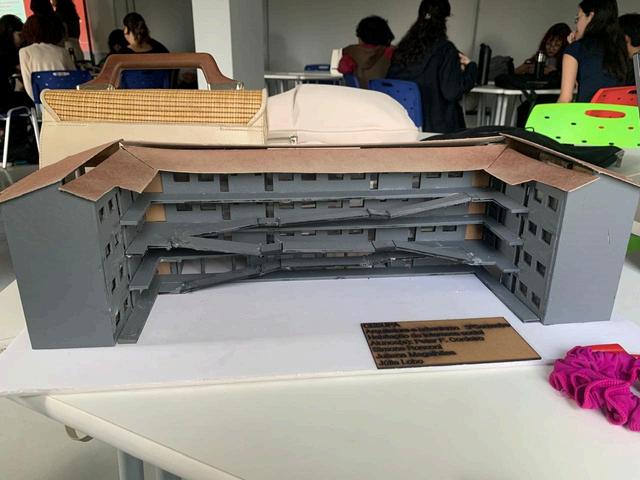

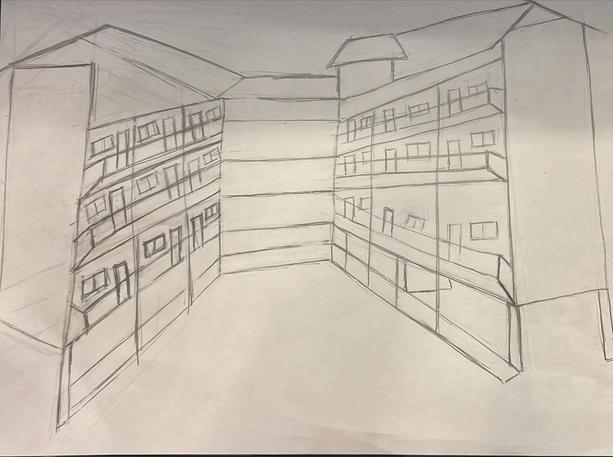

ADEMAIS,VALEMENCIONARQUE,OPROJETOARQUITETÔNICOEM QUESTÃODISPÔS-SEDEVÁRIASETAPASECRITÉRIOSDEANÁLISEEUM DESSESFOIOESTUDOVOLUMÉTRICO.APARTIRDELE,OBTEVE-SEA REPRESENTAÇÃODAEDIFICAÇÃOEMESCALAREDUZIDA,SENDOPOSSÍVEL OBSERVAR,MAISCLARAMENTE,APROPORÇÃODOSSEUSCOMPONENTESE SUASDIMENSÕES.CONTUDO,MUDANÇASFORAMFUNDAMENTAISVISANDO MELHORARNOCONTEXTODECUSTOSEFUNCIONALIDADE.

PROGRAMADENECESSIDADES

A habitação está priorizando a construção de unidades habitacionais multifamiliares, com ênfase em apartamentos de 1 e 2 quartos, possibilitando atender diversas configurações familiares As unidades habitacionais tem como objetivo atender um total de 280 famílias, contando com:

- 80% das unidades com dois quartos (224 unidades);

- Destas 224, 10% devem ser acessíveis (22,4 = 23 unidades);

- 20% de unidades de um quarto.

No projeto optamos para fazer a seguinte divisão para atender as necessidades:

BLOCOS

APARTAMENTOS DE 1 QUARTO

APARTAMENTOS PNE

APARTAMENTOS DE 2 QUARTOS

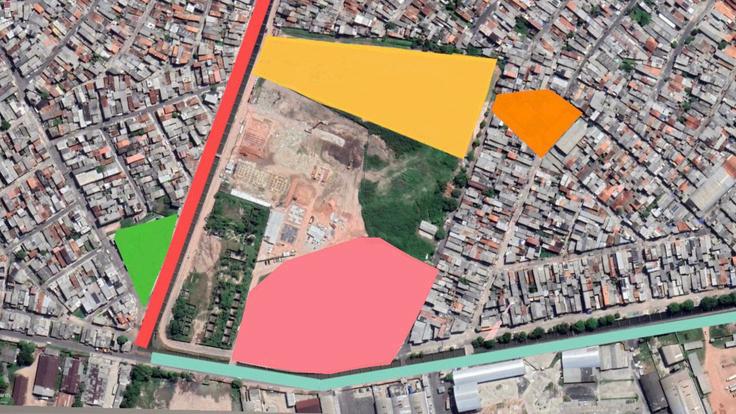

O terreno localizado na bacia da Estrada Nova tem em seu entorno alguns pontos positivos, como a proximidade com a usina da paz, escola, UPA, centro comunitário, entre outros Que o leva ser favorável para a construção de um conjunto de Habitação de Interesse Social

Suas ruas bem distribuídas e com ótima iluminação, adquirindo dessa forma postes bem posicionados, com o objetivo de garantir mais segurança e conforto

Arborização urbana muito bem planejada com espécies de crescimento rápido, porte pequeno a médio, possui caule do tipo, ereto e resistente e que proporcionam grande sombreamento nas calçadas

Se foi pensado também na inclusão social, través de praças, academias ao ar livre, área pet e quadras disponíveis para o uso tanto dos moradores das habitações, quanto para a população ao seu entorno

Calçadas:

Praças:

CONSIDERANDOUMADASSOLUÇÕESMAIS

SOLUÇÕES BIOCLIMATICAS:

IMPORTANTESERELEVANTESDEUMPROJETO ARQUITETÔNICO

ASSOLUÇÕESBIOCLIMÁTICASPARAUMAHABITAÇÃO SOCIALÉDEGRANDEIMPORTÂNCIAERELEVANCIA, POISATRAVÉSDEBOASSOLUÇÕESÉPOSSÍVEL GARANTIRUMAREDUÇÃODECONSUMODEENERGIA, GARANTIRUMCONFORTOTÉRMICOATRAVÉSDO POSICIONAMENTOADEQUADODAORIENTAÇÃO SOLAR,USAR

COMORECURSOAVENTILAÇÃOCRUZADATRAZENDO ASSIMMAISCONFORTOTÉRMICO,ISSOTAMBÉM ENVOLVEUMAESCOLHA.

1.Proteção contra a Incidência Solar:

Dada a elevada incidência solar e as altas temperaturas, é essencial implementar medidas de proteção solar adequadas para minimizar o excesso de calor dentro das habitações. No caso, utilizamos beirais e vegetação nas praças para proporcionar sombreamento e qualidade de vida.

1.Ventilação Natural:

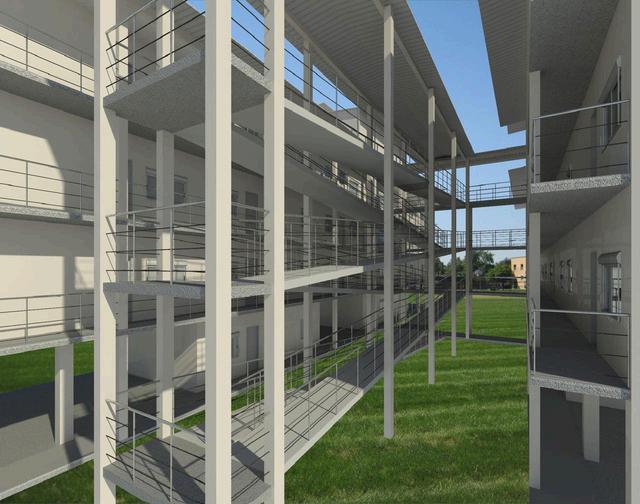

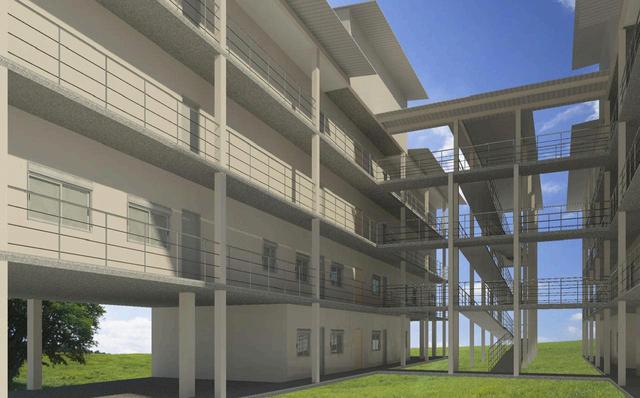

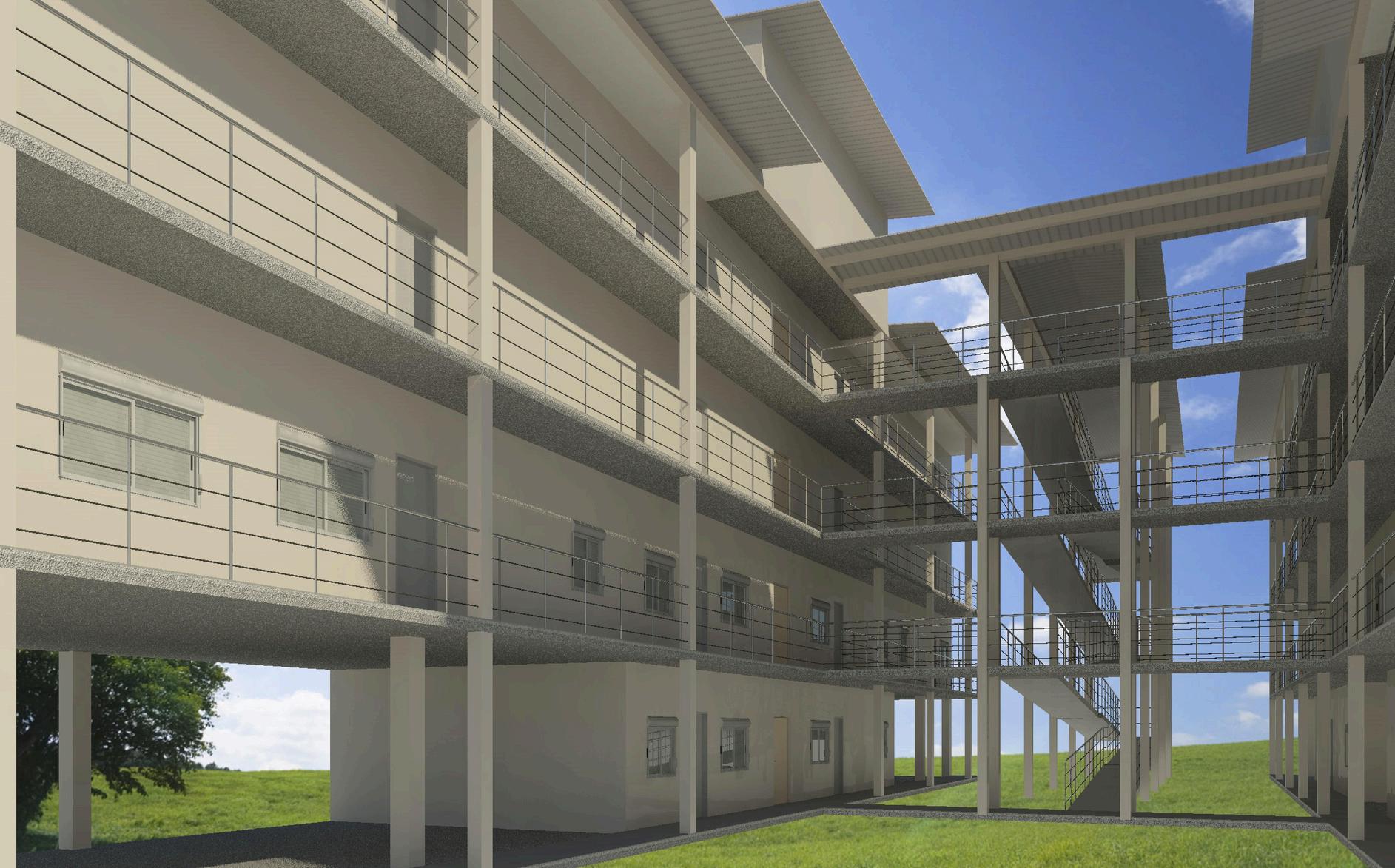

·Utilizamos a ventilação cruzada, sendo muito eficaz para atenuara temperatura interna das residências. Foram feitas as aberturas nas orientações adequadas das sendo fundamental para capturar os ventos predominantes e promover a circulação do ar de forma eficiente No térreo se foi priorizado os apartamentos adaptados para PNE, dessa forma também se foi deixado espaços para que fossem aproveitados e utilizados pelos moradores, com esse espaço se foi utilizado pilotis para criar grades espaços, consequentemente também ajudando na ventilação

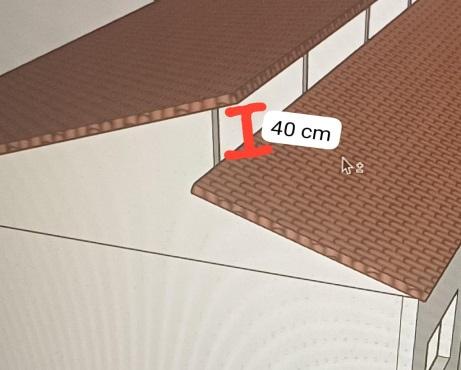

No telhado optamos fazer sobreposto com uma abertura de 40 cm, essa abertura permite que haja uma renovação de ar, diminuindo dessa forma a concentração de calor.

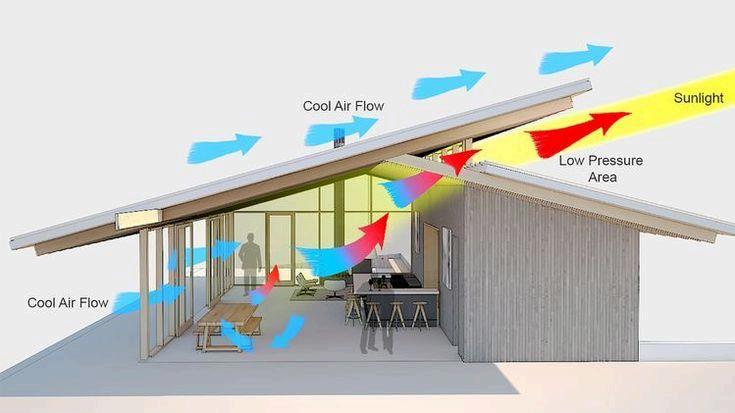

VENTILAÇÃO CRUZADA

SOLUÇÕES projetuais

O andamento do projeto de habitação de interesse social foi bastante processual, pois era necessário atender diversas configurações familiares, visando sempre o uso acessível e confortável limitado a 50 metros por apartamento, além de aparência física, a segurança o conforto ambiental e climático, e acima de tudo, o baixo custo, a humanização e a durabilidade ao clima quente e úmido

Dentre dessas condições houve, como solução projetual, a adoção de apartamentos bem arejados e propícios a receber luz natural, com aberturas que melhorassem a circulação de ar no seu interior Além disso, um estudo criterioso de materiais foi feito, a fim de escolher opções que se destacassem quanto a resistência e quanto sua capacidade de trocar calor com o ambiente

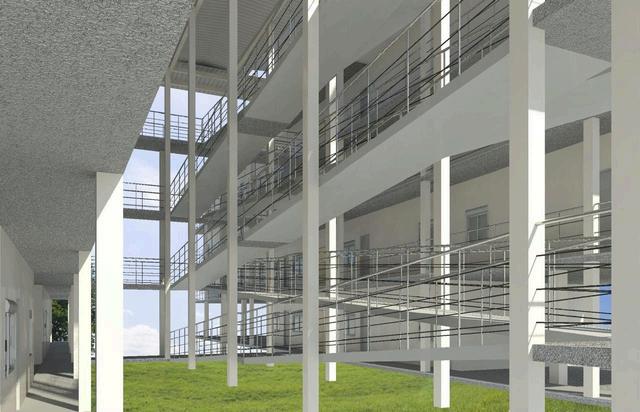

Ainda relacionado a conforto , pensou-se em alternativas que facilitassem o acesso aos apartamentos em seus devidos pavimentos, e assim foi criada uma rampa única, que dá acesso rápido e acessível para todos os moradores

É importante mencionar, também, a organização do espaço interno,suas funções e obrigatoriedades As dimensõesdos móveis e suas disposições foram cautelosamente pensadas,assegurando o fluxode pessoas no interior do local

O apartamento conterá:

·cama de casal (1,88X1,38)

·camas de solteiro (1,88X0,90)

·armário de duas portas (1,50X0,50)

·armário de duas portas (1,20X0,50)

·mesa de estudos (1,00X0,45)

·Sofá de 3 lugares (2,10X1,00)

·Mesa de Jantar de 4 lugares (1,40X0,90)

·Geladeira (0,68X0,67)

·Fogão (0,65X0,55)

A partir de todos os aspectos abordados, é possível observar que as soluções projetuais tem a capacidade de oferecer, dentro das suas possibilidades, o melhor conforto possívelaos seus usuários.

Cobertura

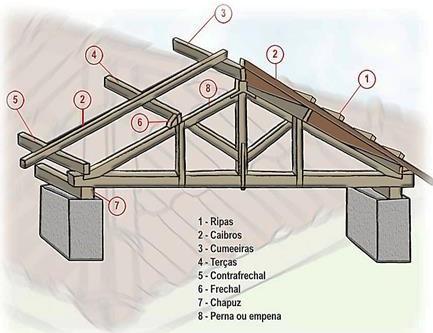

Estruturado pelo sistema construtivo o telhado seguirá o modelo de tesoura com tirantes e escoras

A cobertura contará duas águas, uma sobreposta a outra. Cada uma com inclinação equivalente a 10%.

Devido a parede, com água maior, ser mais alta do que a paralela. Sendo assim, haverá beirais de 80 cm e 50 cm, respectivamente.

Houve, também, a aplicação de veneziana na abertura entre as duas águas.

Tipo de telha: Fibrocimento

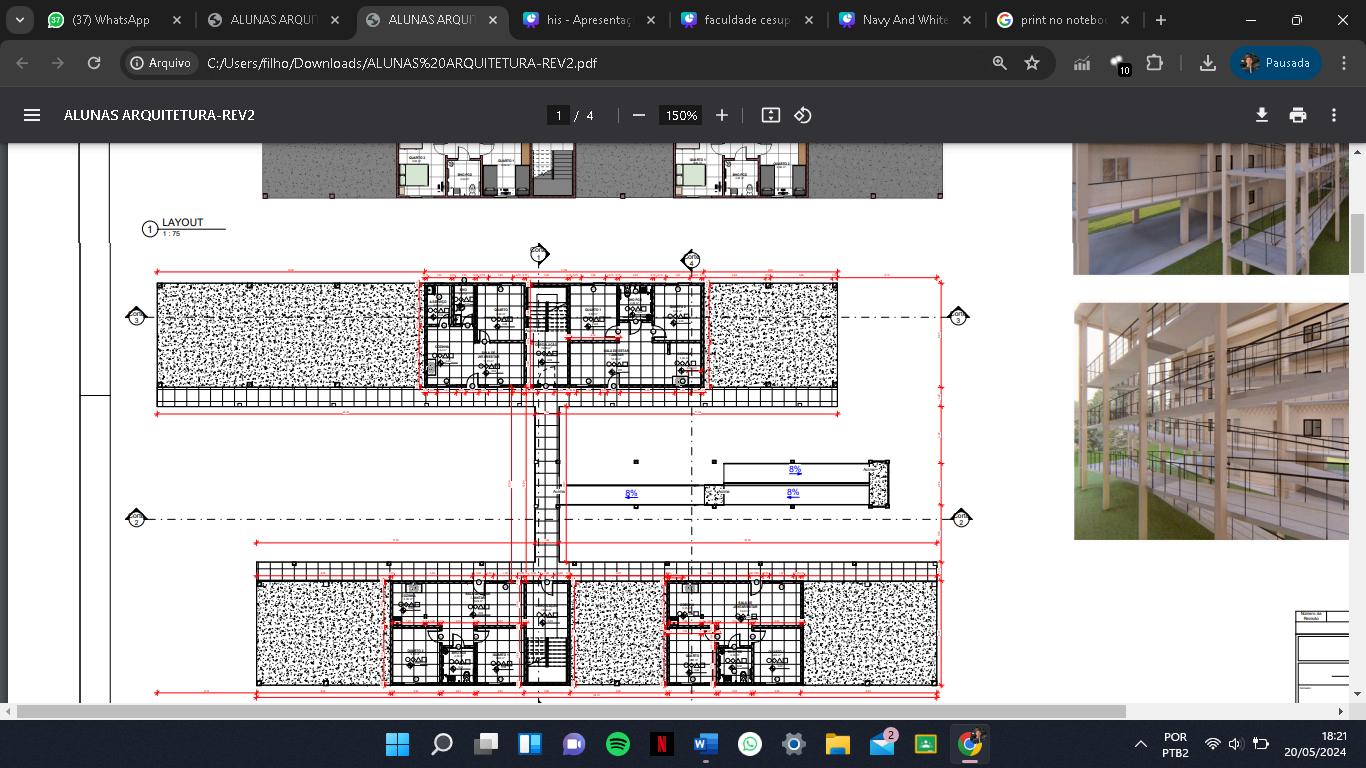

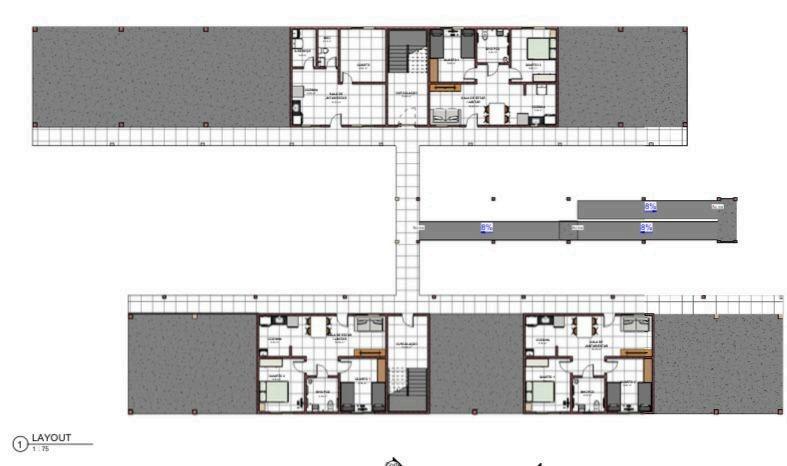

layout

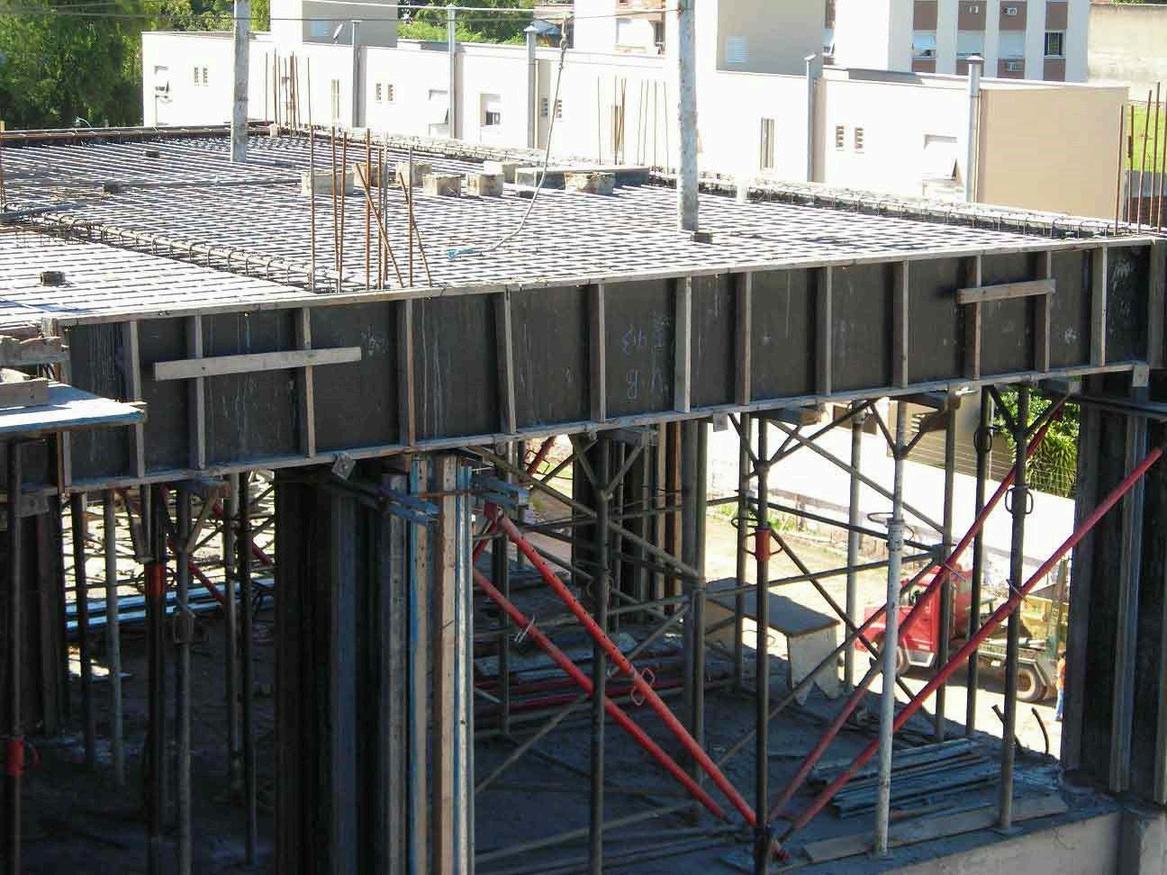

Estrutura: Concreto Armado

O concreto armado foi o sistema escolhido para a montagem da habitação social . Seu método. É um tipo de estrutura que utiliza armações feitas com barras de aço. Essas ferragens são utilizadas devido à baixa resistência aos esforços de tração do concreto, que tem alta resistência à compressão.

Em uma estrutura de concreto armado, o uso de aço em vigas e pilares torna-se indispensável e o dimensionamento precisa ser bem calculado seguindo as normas vigentes dos órgãos reguladores.

Esquadrias

Para esse projeto de habitação social, foram ultilizadas janelas venezianas de aluminio, uma escolha para redução dos altos custo e também por oferecer um ótimo isolomento acútico conseguindo barrar a entrada e saída de ruídos do ambientes, também é um ótimo auxilio no isolamento térmico auxiliando assim na redução da energia elétrica.

O presente anteprojeto segue as normas regulamentadoras NBR 13532, NBR 6492, NBR 9050 e NBR 9077 da Associação Brasileira de Normas Técnicas (ABNT). A norma NBR 13523 (Elaboração de projetos de edificações - Arquitetura) foi utilizada para a elaboração da documentação do anteprojeto A norma NBR 6492 (Representação de projetos de arquitetura) foi utilizada para a elaboração dos desenhos técnicos que compõem o anteprojeto desenvolvido. As normas NBR 9050 (Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos) e NBR 9077 (Saídas de emergência em edifícios) foram seguidas para a execução da escada presente no anteprojeto

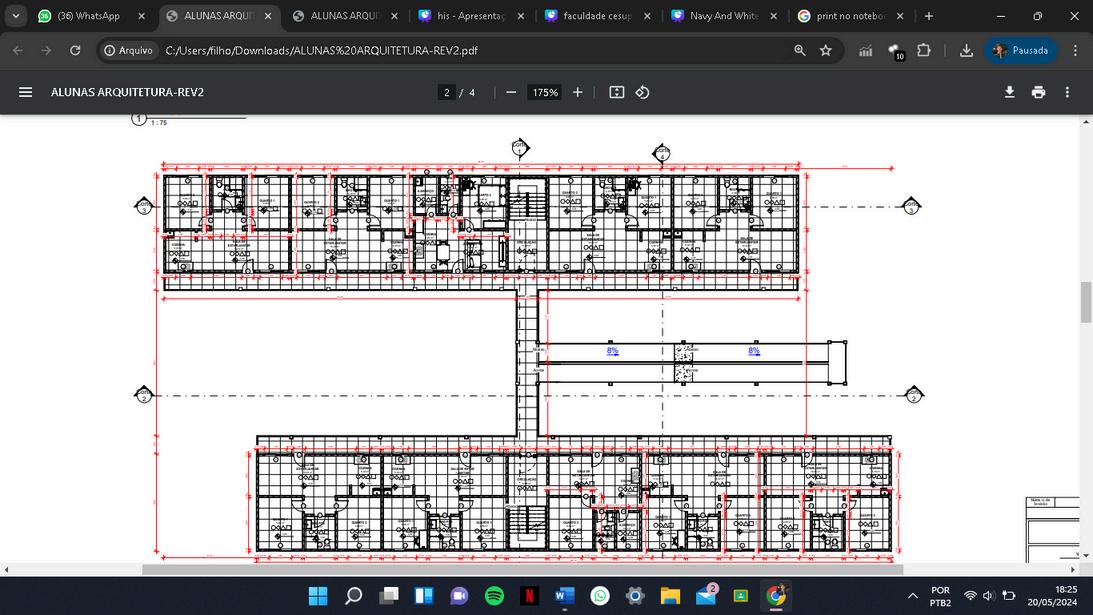

Térreo

PAVIMENTO1

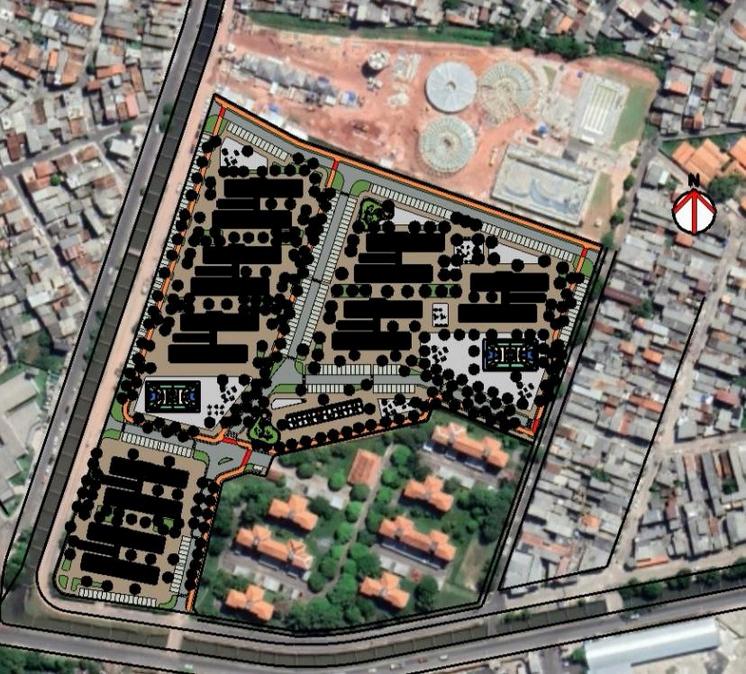

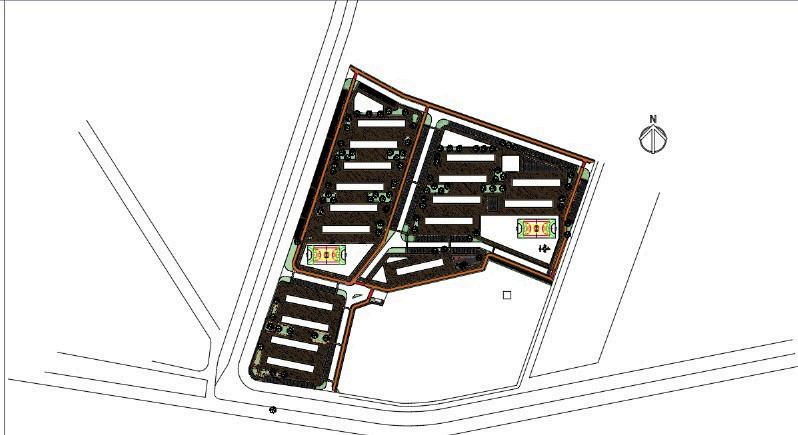

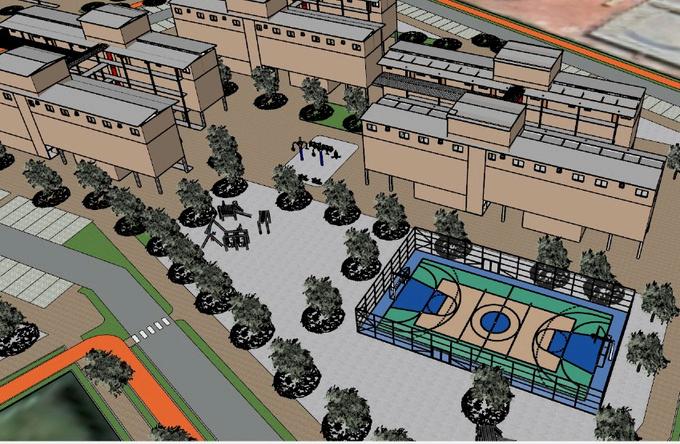

Proposta do Desenho Urbano

Arborização e paisagismo

Escolha das especieis: ter crescimento inicial rapido não possuir espinhos ser tolerante a pragas e doenças

Não possuir frutos grandes

Calçadas: Alfeneiro (ligustrum lucidum)

Palmeiras Cassia do Nordeste Oiti

Praças: Eritrinaverde- amarela Flamboyant

Mirim Pau fava

Calçadas: Alfeneiro (ligustrum lucidum)

Palmeiras

Cassia do Nordeste

Oiti

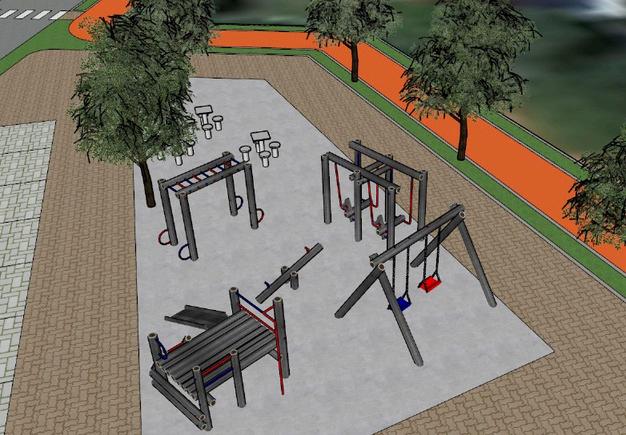

Praças:

Eritrina- verde- amarela

Flamboyant Mirim

Pau fava

DEMANDA URBANISTICA

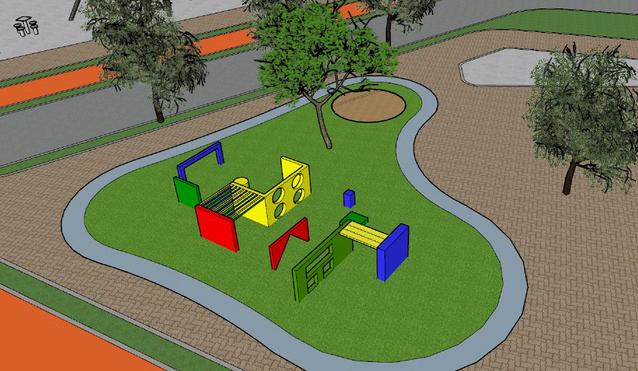

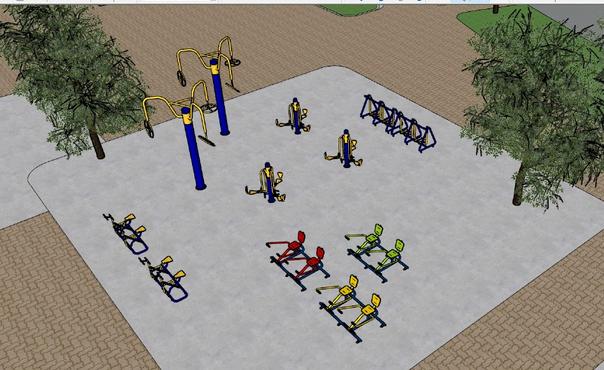

ACADEMIA

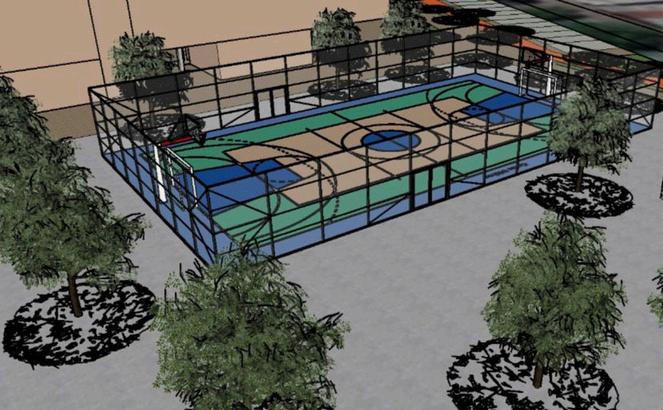

QUADRAPOLIESPORTIVA Praça

Área Pet

CONCLUSÃO

Ao longo do desenvolvimento deste projeto, pudemos observar que o processo de concepção de projeto de habitção social, é composto por uma sequência de etapas, as quais recebem muita influência sócio ecômica, funcionais e técnicas. Cada fase que tivemos oportunidade de vivenciar apresentou importância significativa para alcançarmos o resultado final e levar mediante todos os requisitos soluções para atenter da melhor forma possivel uma moradia que leve uma integração social, facilitando o dia à dia dos habitantes. Durante o semestre, a atividade nos proporcionou experiências enriquecedoras, contribuindo para o nosso amadurecimento nos campos acadêmico e profissional.
