BORNEO 18 REDIZAJN

MITAR MAKIĆ

ODSEK DIZAJNA ENTERIJERA

Profesor: Vladimir Kubet

Asistent: Emilia Nađ

Predmet: Arh. enterijera 2

PROJKAT

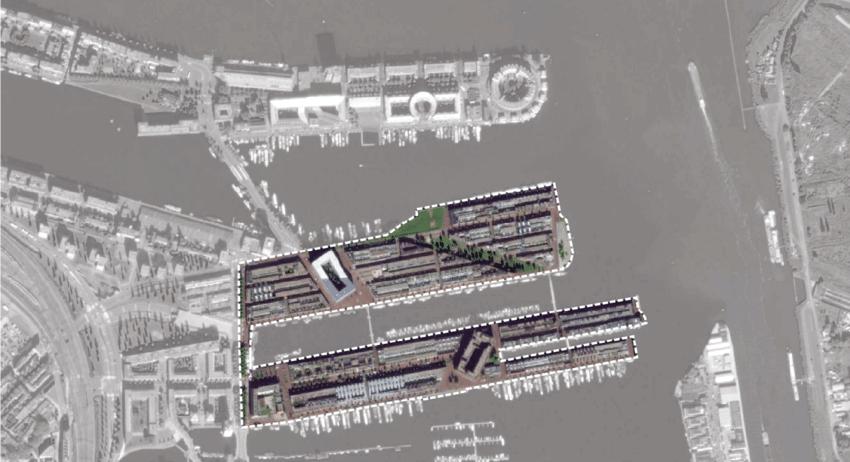

Projekat 1 – Jednoporodični stambeni objekat u nizu Na jednoj od dve predložene lokacije Borneo-Sporenburg u Amsterdamu, sagledati, izanalizirati i preprojektovati postojeću kuću koja se bočnim stranama oslanja na susedne kuće, jednom stranom je okrenuta ka javnom prostoru - ulici, a sa druge strane takođe ka javnom prostoru - kanalu. U granicama zadatog volumena kuće, potrebno je projektovati enterijer stambene jedinice tako da dimenzionisanje elemenata mora biti prema važećim standardima, ali uz slobodno dimenzionisanje, oblikovanje i materijalizaciju prostora. Potrebno je osmisliti i definisati materijalizaciju podova, plafona, zidova, stepeništa, kao i osvetljenja prostorija. Sve elemente, prostorije, funkcionalne celine i sredstva oblikovanja treba koristiti tako da se dobije jedna usklađena celina.

Ideja za konceptom se razvila na osnovu geogradskog položaja i željom da se ograničenje prostora preokrene u korist dizajna.

Podrazimevaju tehničku dokumentaciju neophodu kako bi se izveli radovi.

Podrazumeva oblaganje poda odrenjenim materijalom.

KONCEPT OSNOVE I TEHNIČKI OPISI OBRADA PODOVA 11 03 01 B O R N E O 1 8 D D D / M M M / Y Y Y
SADEŽAJ
ANALIZA RASVETE NAMEŠTAJ RENDERI 19 15 13 D D D / M M M / Y Y Y B O R N W O 1 8

IDEJA

Kako se plac objekta Borneo 18 nalazi u nizu kuća njegove bočne fasade nisu u mogućnosti da propuštaju prirodno osvetljenje.S tim u vezi je čitav koncept posvećen glavnom problemu a to je osvetljavanje enterijera dnevnim svetlom u što je moguće većoj meri. Sa desne strane imamo priliku da vidimo model placa obgrljenog susednim fasadama koji će ovde biti primer za lakše razumevanje koncepta.Najpre kako svetlost možemo da uvodimo iz samo tri smera (prednje, zadnje fasade i sa krova) odlučio sam se da prednju u zadnju fasadu otvorim tako što će većinom fasade prekrivati staklene površine.

Pored velikih staklenih površina, prizemlje okrenuto ka prednjoj fasadi, biće uvučeno kako bi se svetlost uvukla dublje u enterijer a sam dobijeni prostor iskoristio kao garaza sa automogil.

B O R N E O 1 8
1

KONCEPT

Problematika projekta objašnjena kroz 3d model.

B O R N W O 1 8
2
3 B O R N E O 1 8 F 1 6 2 12 13 11 10 5 3

PROSTORIJE

4 B O R N E O 1 8 4 7 9 8 14 3 127 VRATA Simbol Naziv Sigurnosna vrata Sobna vrata Balkonska klizna vrata Vrata od garderobera
Broj Funkcija Povr šina 1. Parking 18.4m2 2. Toalet 1.3m2 3. Dnevni boravak 22.5m2 4. Ponta 15.9m2 5. Kuhinja 13.5m2 6. Garderober 7.1m2 7. Toalet 2.6m2 8. Kancelarija 12.2m2 9. Ostava 1.4m2 10. Spavaća soba 21.9m2 11. Garderober 1.3m2 12. Kupatilo 5.9m2 13. Kupatilo 4.7m2 14. Dečija soba 11.9m2 Ukupno 140.6m2
BUKVA
OSNOVA SA NAMEŠTAJEM
270 600 940 5 B O R N E O 1 8
127 6 B O R N E O 1 8 PRESEK

FORMA KONCEPT

“Forma prati funkciju”- Saliven.S time u vezi fasada ulazi u enterijer i formira funkciju garaže.

“Less is more” by Ludwig Mies van der Rohe.

7 B O R N E O 1 8
F 1 3 6 7 2 12 13 11 10 5 1590 20 495 12 328 121 285 1590 523 726 420 80 320 20 100 210 80 210 90 210 40 1590 12 463 112 123 80 84 12 90 285 210 80 20.8/19x13 20.8/19x13 15.8/24x8 15.8/24x8 0.00 127 270 600 420 213 167 20 20 210 80 210 70 100 208 267 100 130 P = 00.0 P = 00.0 P = 00.0 P = 00.0 92 395 218 230 353 1590 523 268 100 100 100 380 20 20

OSNOVA SA KOTAMA

ASKETSKI DIZAJN MINIMALIZAM

S obzirom da se nalazimo u prilično uzanom prostoru odsustvo suvišnih detalja bi trebalo da otvori prostor.

Sve što može da se ukloni iz celine a da je ne naruši se izbacuje.

8 B O R N E O 1 8
4 9 8 14 329 12 329 210 70 210 80 210 70 12 305 12 210 80 210 70 P = 00.0 P = 00.0 90 310 20 420 420 382 VRATA Simbol Naziv Sigurnosna vrata Sobna vrata Balkonska klizna vrata
od garderobera
Broj Funkcija Povr šina 1. Parking 18.4m2 2. Toalet 1.3m2 3. Dnevni boravak 22.5m2 4. Ponta 15.9m2 5. Kuhinja 13.5m2 6. Garderober 7.1m2 7. Toalet 2.6m2 8. Kancelarija 12.2m2 9 Ostava 1.4m2 10. Spavaća soba 21.9m2 11. Garderober 1.3m2 12. Kupatilo 5.9m2 13. Kupatilo 4.7m2 14. Dečija soba 11.9m2 Ukupno 140.6m2
Vrata
PROSTORIJE
F 1 6 2 12 13 11 10 5 3 DNEVNA ZONA 9 B O R N E O 1 8 Dnevna zona označena zelenom bojom .

ANALIZA ZONA

PROSTORIJE

NOĆNA ZONA

Noćna zona je označena plavom bojom.

4 7 9 8 14 3 127
DNEVNA / NOĆNA 10 B O R N E O 1 8
VRATA Simbol Naziv Sigurnosna vrata Sobna vrata Balkonska klizna vrata Vrata od garderobera
Broj Funkcija Povr šina 1. Parking 18.4m2 2. Toalet 1.3m2 3. Dnevni boravak 22.5m2 4. Ponta 15.9m2 5. Kuhinja 13.5m2 6. Garderober 7.1m2 7. Toalet 2.6m2 8. Kancelarija 12.2m2 9 Ostava 1.4m2 10. Spavaća soba 21.9m2 11. Garderober 1.3m2 12. Kupatilo 5.9m2 13. Kupatilo 4.7m2 14. Dečija soba 11.9m2 Ukupno 140.6m2

OSNOVA PRIZEMLJA

ORAH

OSNOVA PRVOG SPRATA BUKVA

11 13 B O R N E O 1 8
Drveni parket od drveta oraha prostire se kroz spavaću sobu i kuhinju. Drveni parket od bukve prostire se kroz dnevni boravak, ali se i pojavljuje kao obloga na stepeništu.

OSNOVA SA OBRADOM PODOVA

BETON

Betonska podna obloga javlja se u garaži, na ponti, kao i u hodnicima na prvom idrugom spratu.

BETON

PLOČICE

PLOČICE

Pločice se javljaju u kupatilima na sva tri nivoa.

12 B O R N E O 1 8
BUKVA
13 F 1 6 7 2 9 12 13 11 10 5 3 127

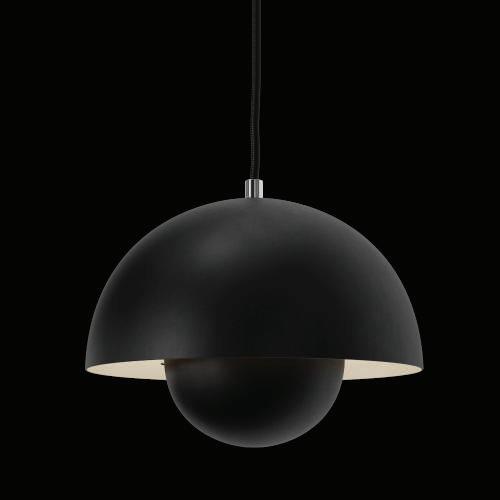

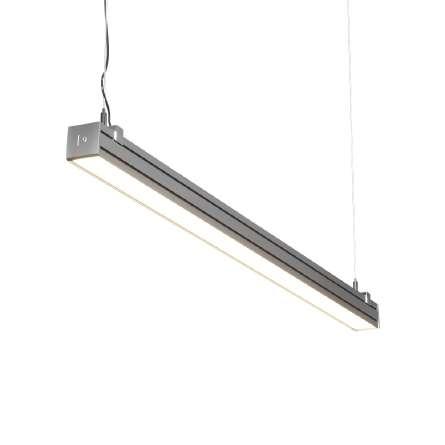

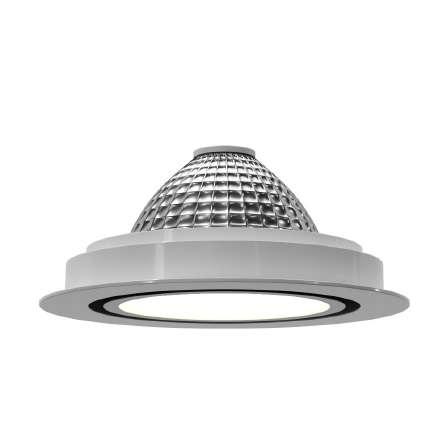

LED TRAKE ZIDNA RASVETA
Led trake se javljaju u plavoj boji. Zidna rasveta se javlja u ljubičastoj boji.

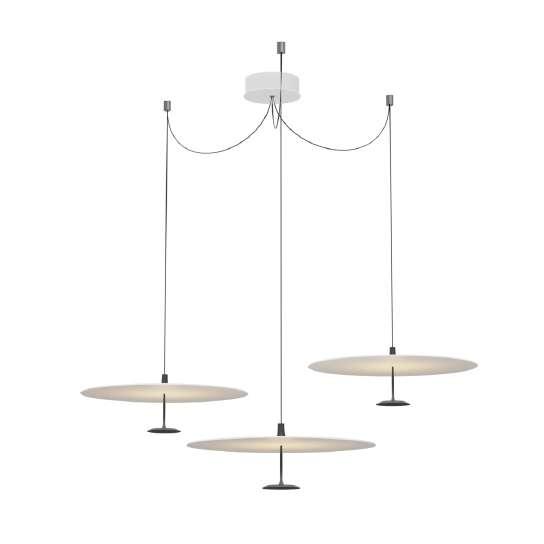

ANALIZA RASVETE

TOPLOTA STONA RASVETA

14 4 8 14
Gotovo sva svetla u enterijeru imaju blago hladan ton svetla. Stone lampe se pojavljuju u glavnoj spavaćoj sobi i u dnevnom boravku.
B O R N E O 1 8 15

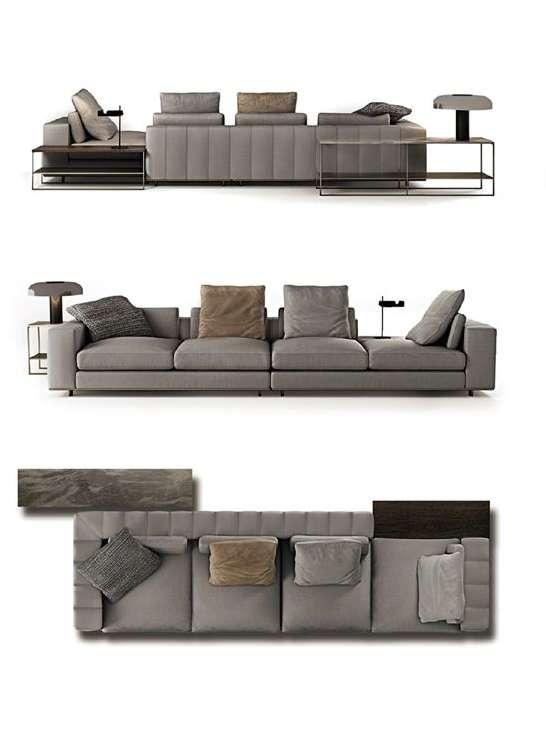

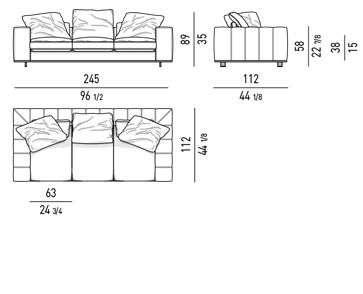

SOFA TABURE FOTELJA STOČIĆ
Materijal - tekstil. Materijal - tekstil. Materijal - tekstil. Materijal - mermer.

ANALIZA NAMEŠTAJA

Dnevni boravak
B O R N E O 1 8 16 SET Freeman BREND Minotti

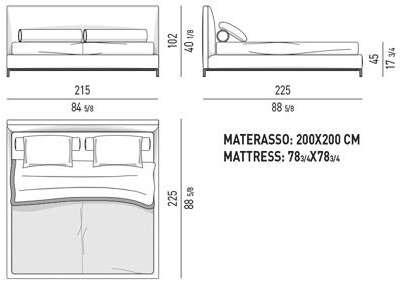

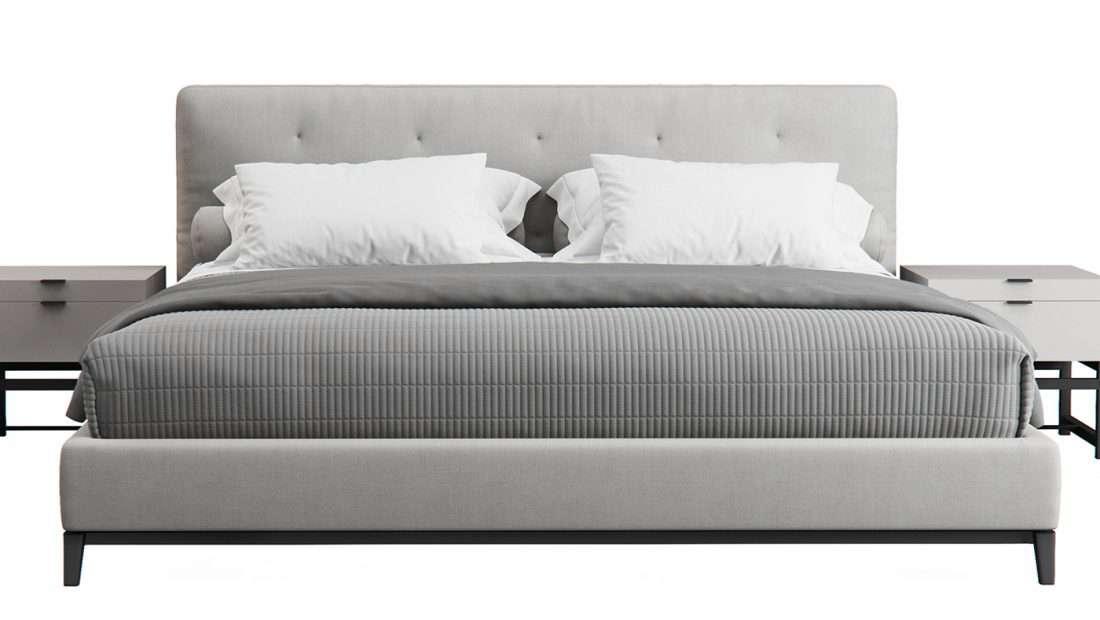

B O R N E O 1 8 17 BRAČNI KREVET NOĆNI STOČIĆ
Materijal - tekstil. Materijal - drvo.
ANALIZA NAMEŠTAJA Spavaća soba
B O R N E O 1 8 18 SET Andersen BREND Minotti
B O R N E O 1 8
19
Render - 3Ds Max / V-ray
B O R N E O 1 8
20

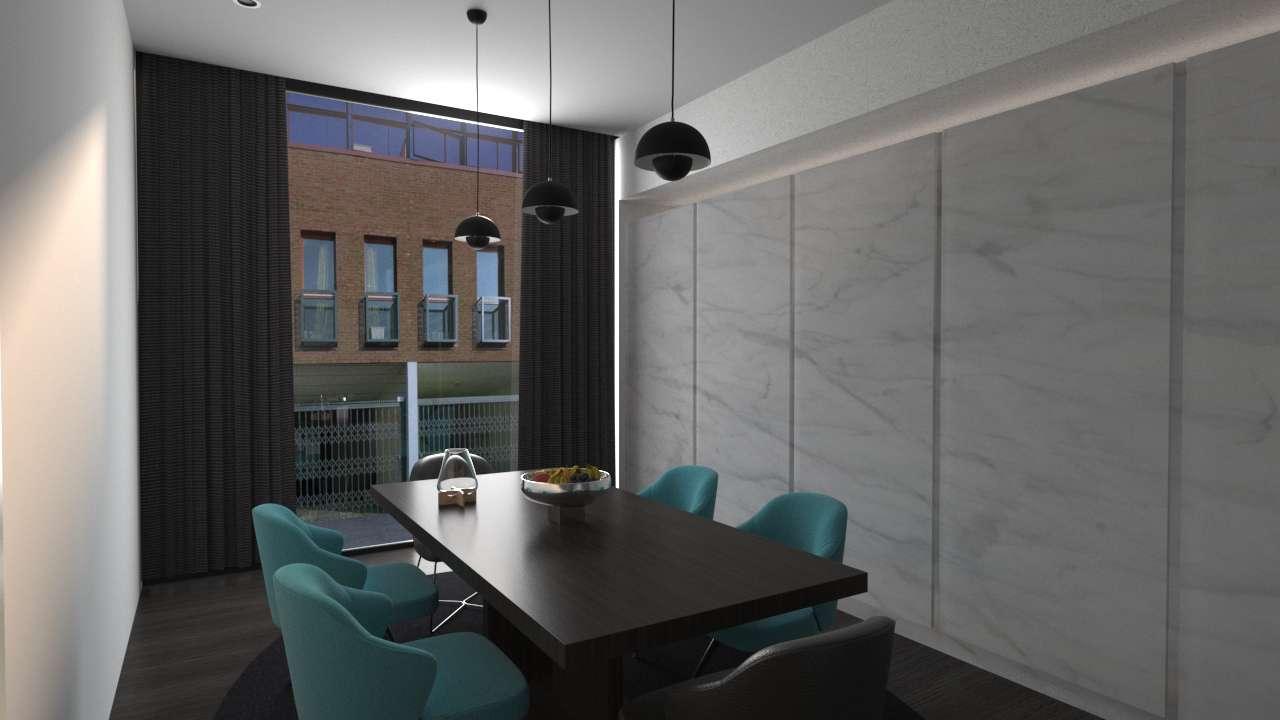

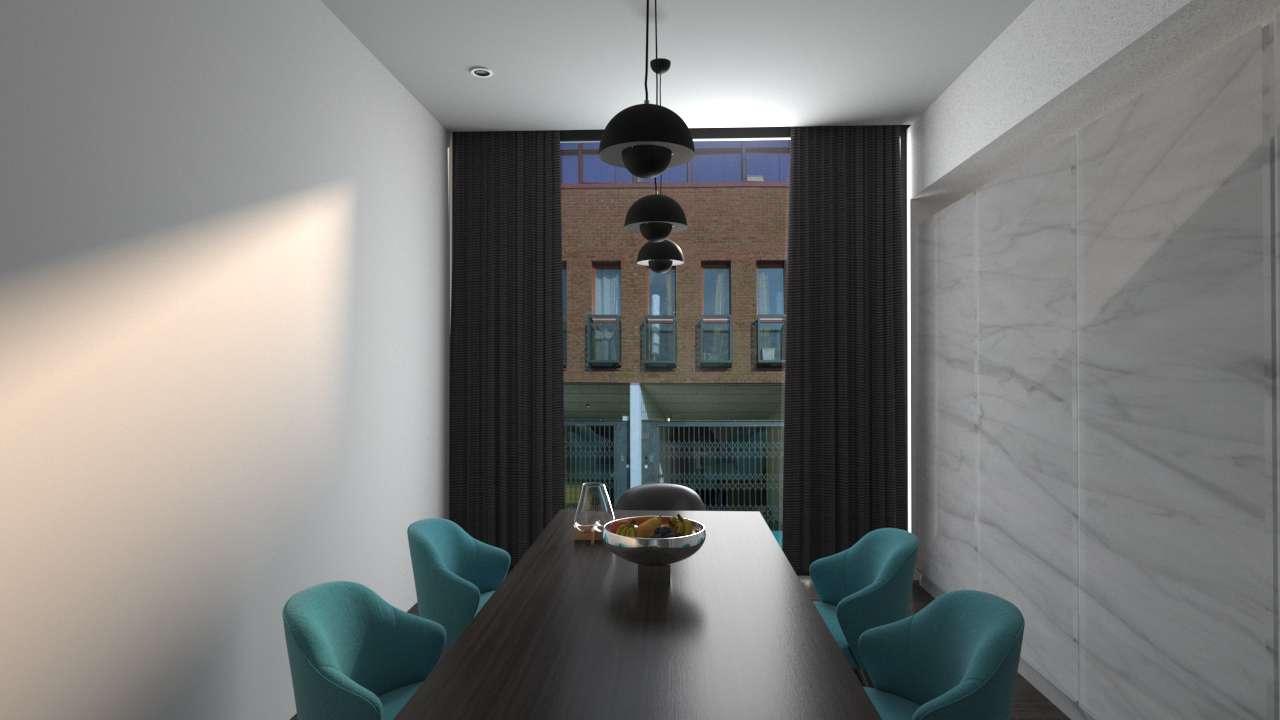

Pogled ka ulici kroz kuhinjski prozor.
B O R N E O 1 8
21
Render - 3Ds Max / V-ray
B O R N E O 1 8
22
Perspektivni pogled - kuhinja.
B O R N E O 1 8
21
Render - 3Ds Max / V-ray
B O R N E O 1 8
22

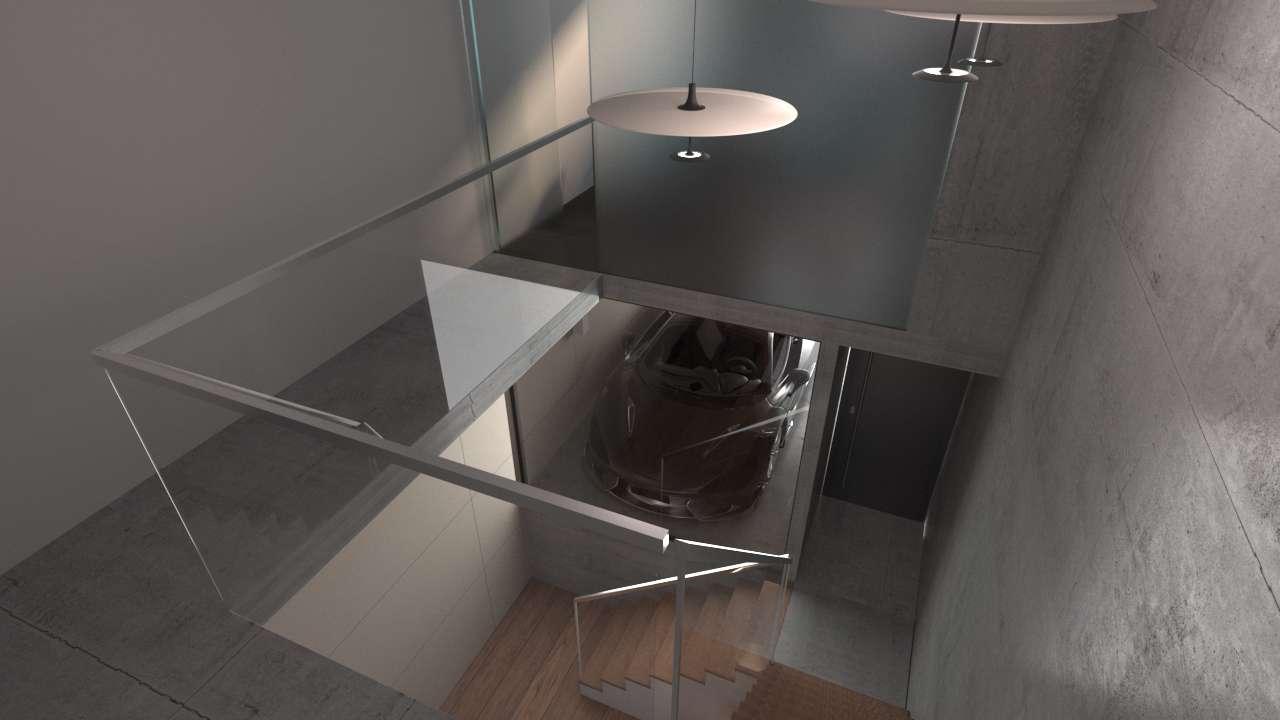

Pogled sa sprata ka garaži.
23 B O R N E O 1 8
Render - 3Ds Max / V-ray
24 B O R N E O 1 8

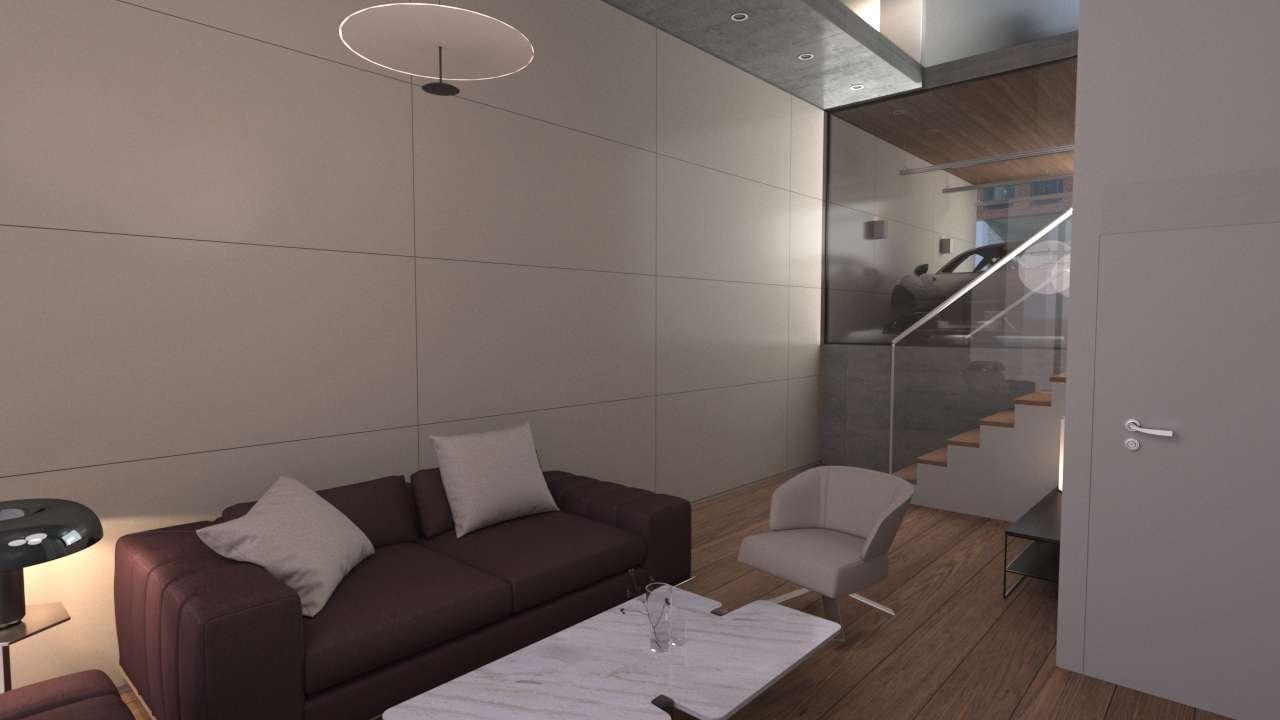

Pogled ka garaži iz dnevnog boravka.
25 B O R N E O 1 8
Render - 3Ds Max / V-ray
26 B O R N E O 1 8

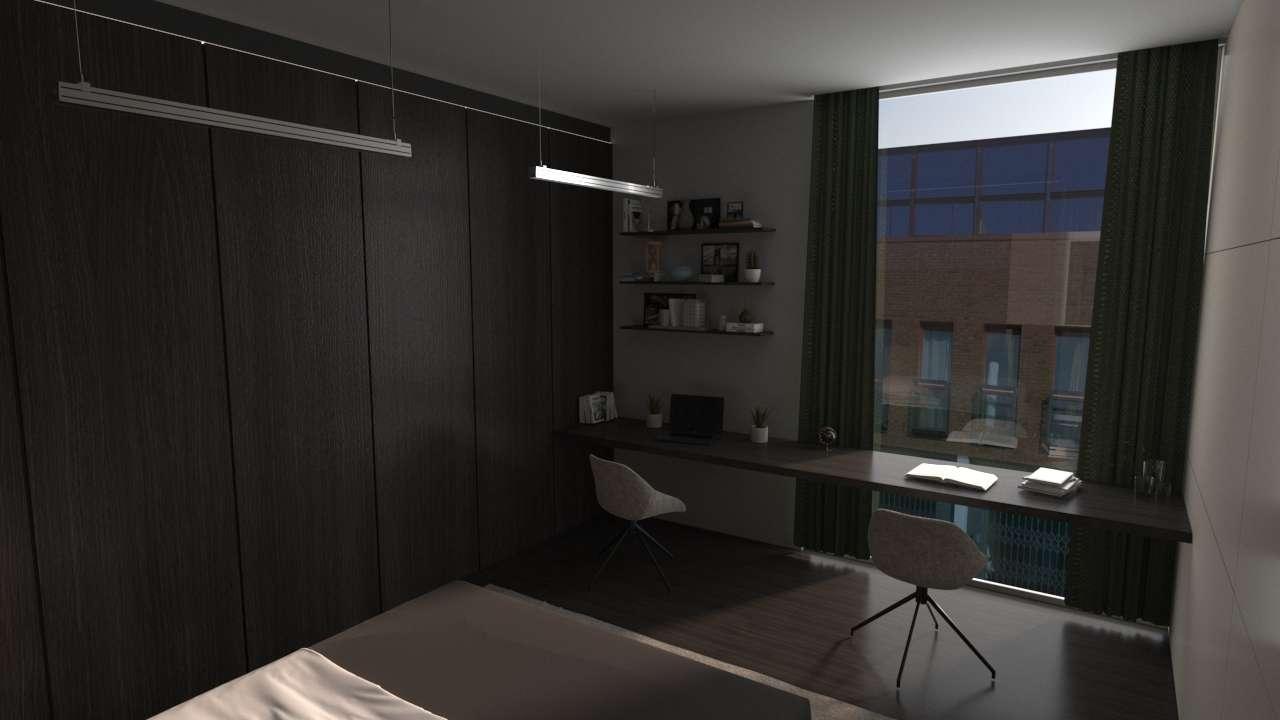

Pogled ka prozoru iz spavaće sobe.
27 B O R N E O 1 8
Render - 3Ds Max / V-ray
28 B O R N E O 1 8

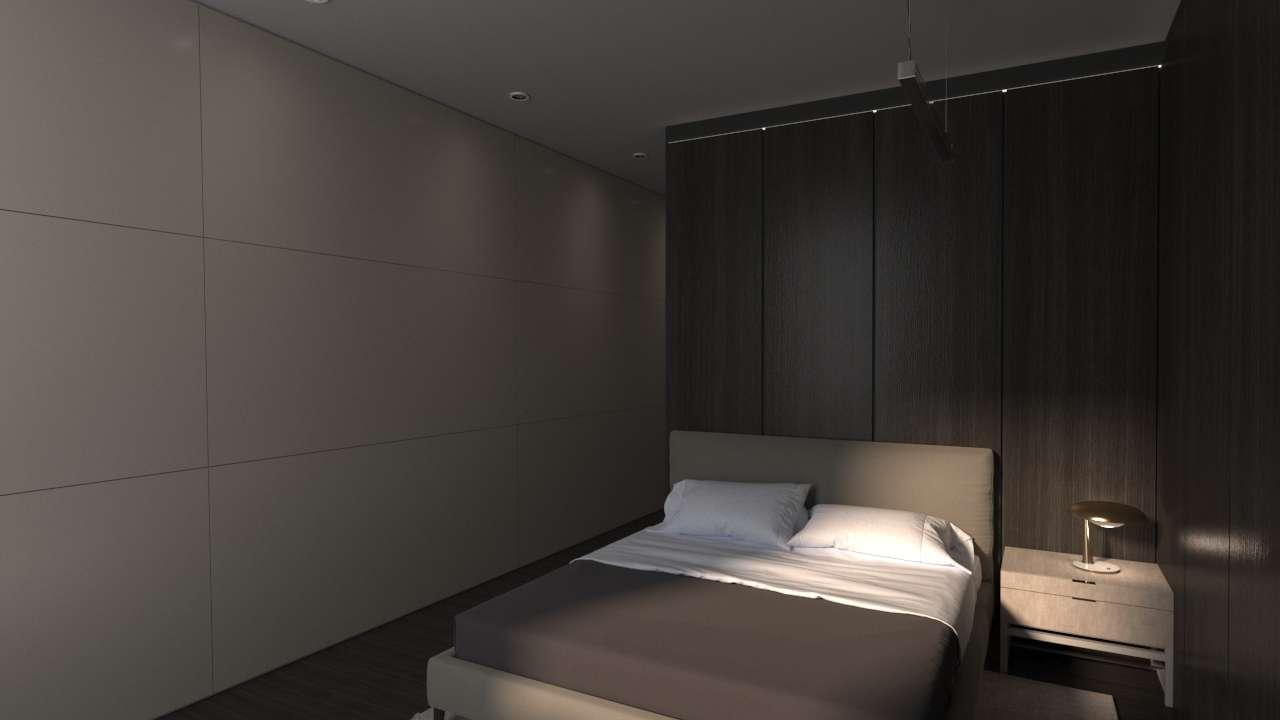

Pogled ka krevetu u spavaćoj sobi.
