ESTRATEGIAS PROYECTUALES ESTRATEGIAS PROYECTUALES

VARIABLE CONTEXTUAL

ESTRATEGIA

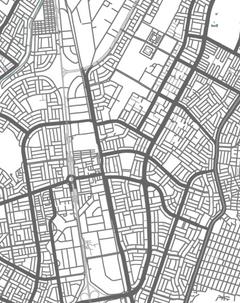

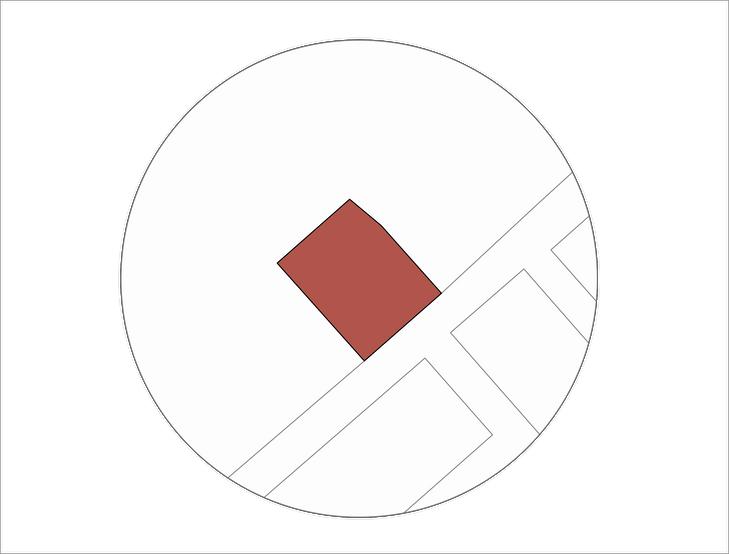

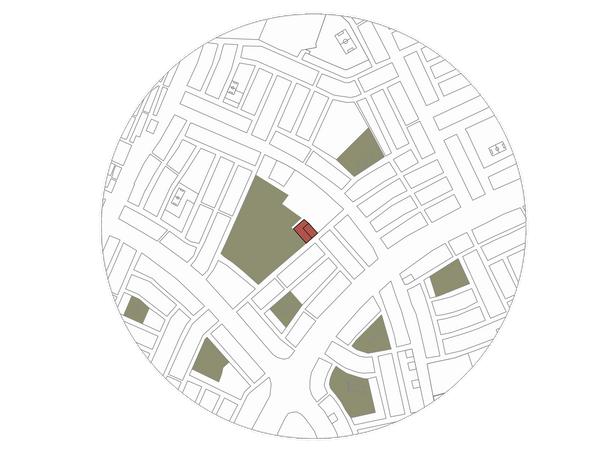

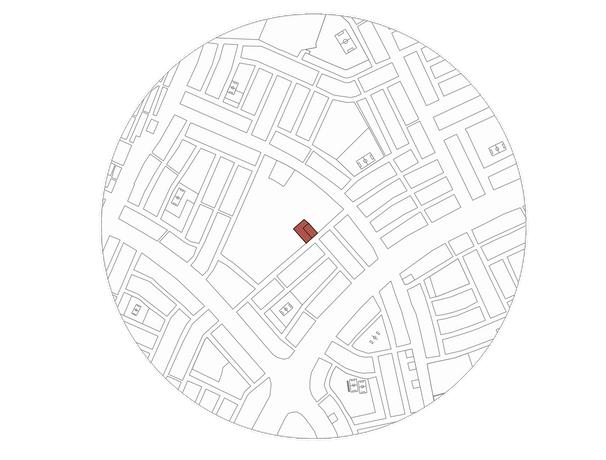

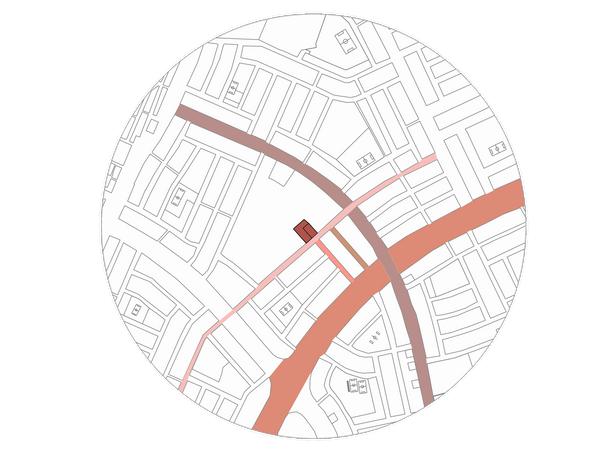

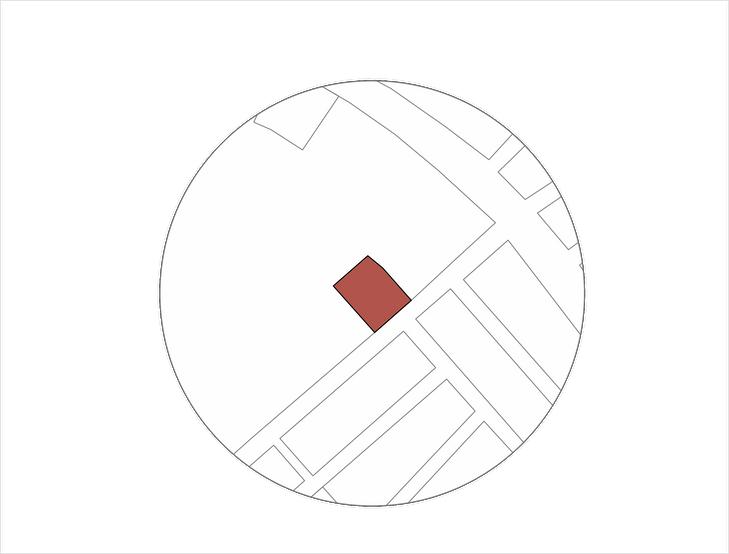

VÍAS / ACCESOS 1

Terreno

RUTAS PRINCIPALES POSIBLES RUTAS

Transporte Público y privado Jr. Martín Aranguri

Transporte Público y privado Av Guillermo de la Fuente

Transporte Público y privado Av. Universitaria

Vías anchas

Jr Manuel Tafur 2 VIENTOS / SOL

Transporte Público y privado Jr. Mateo Silva Transporte Público y privado

SOL: Este a Oeste

VIENTOS: Suroeste a Noreste

La edificación estrará orientada hacia el norte para que así los ambientes obtengan mayor iluminación al transcurso de día.

UPN

3. CONECTIVIDAD

Espacios públicos Parque Casuarinas

El terreno cuenta con parques públicos cerca que conecta con la edificación

Parque Recreativo

Parque Santa Rosa

Parque Pequeño Mundo

Parque 1ro de Mayo

VIS

Parque los Pinos Parque los Artesanos Parque 27 de Enero

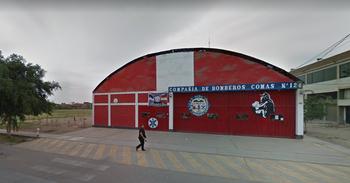

4. PREEXISTENCIAS

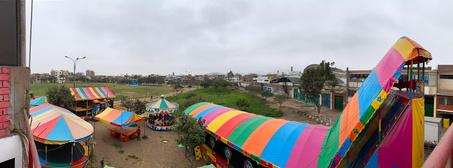

Visuales que más aprovecha el proyecto, puesto que solo encontramos vegetación.

Visuales que no favorece al proyecto, por lo que encontramos casas E

6 POSICIONAMIENTO

El terreno cuenta con un parque de juegos existente.

En su entorno posee pequeños arbustos y arboles, que ayudarán en el tratamiento exterior. Cuenta con una trocha que se adaptará al proyecto, por lo que habrá acceso al estacionamiento.

El proyecto se adaptará perfectamente al terreno, teniendo en cuenta el clima y el aprovechamiento de las visuales INGRESO PRINCIPAL

N S O

12 UPN

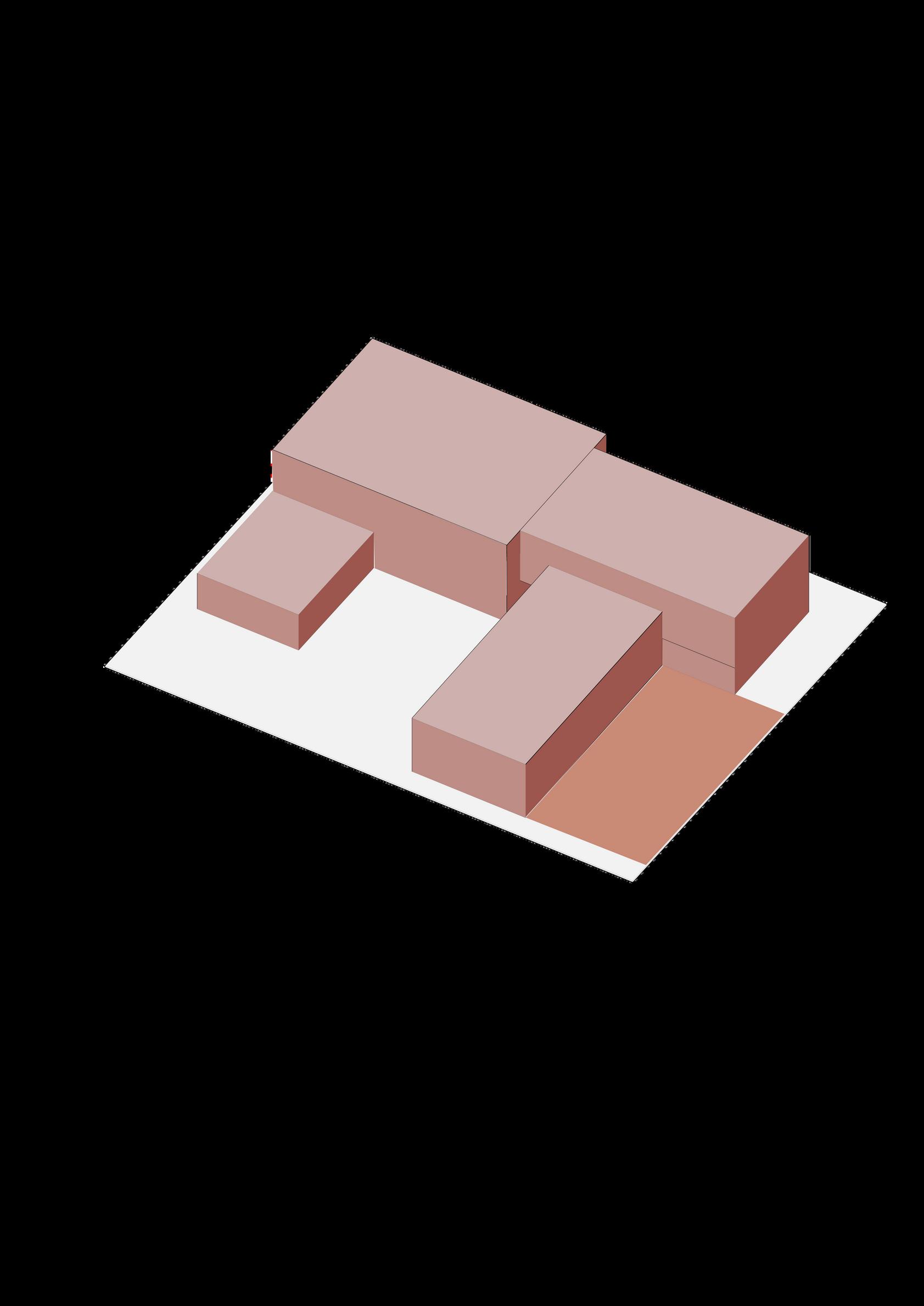

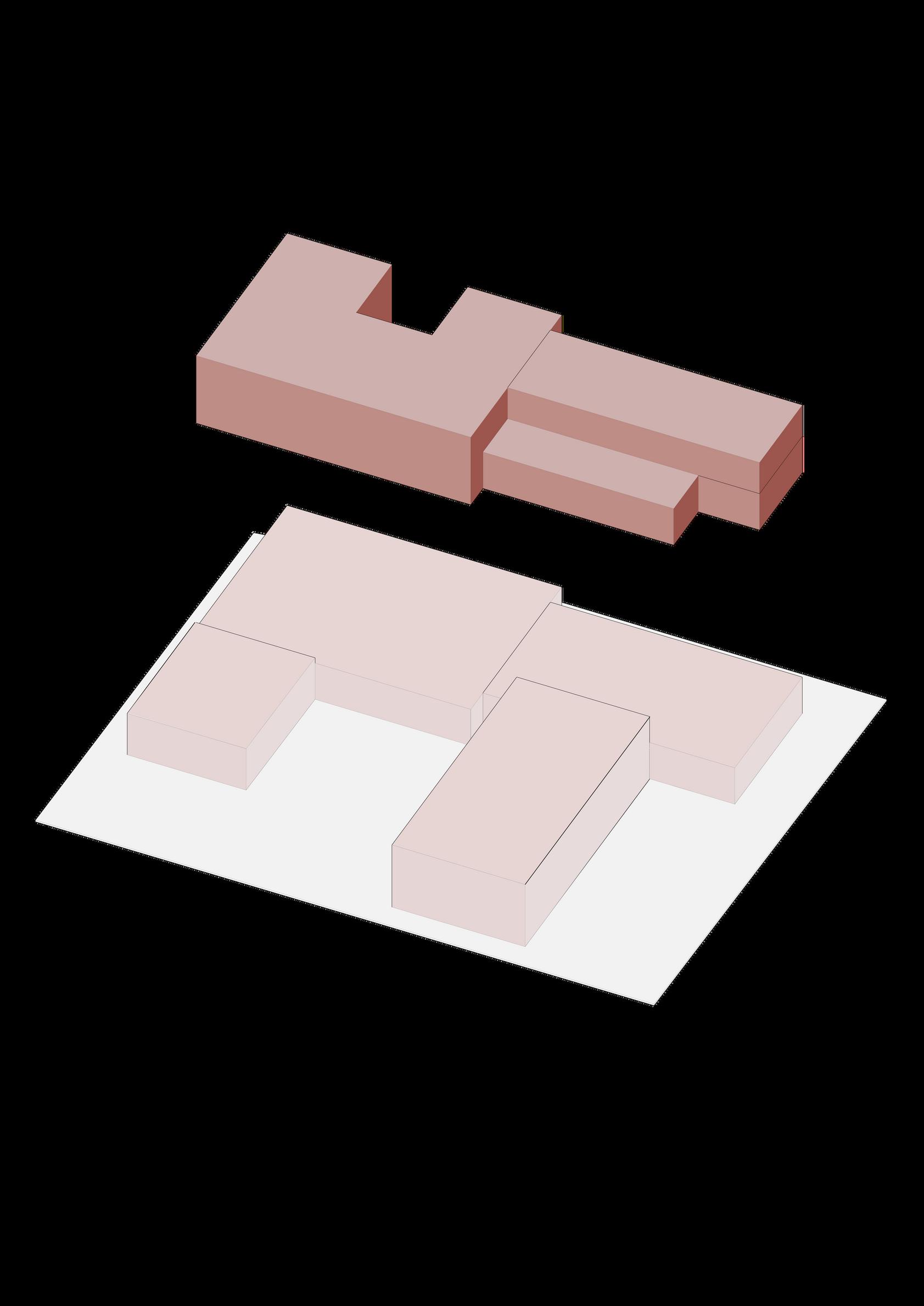

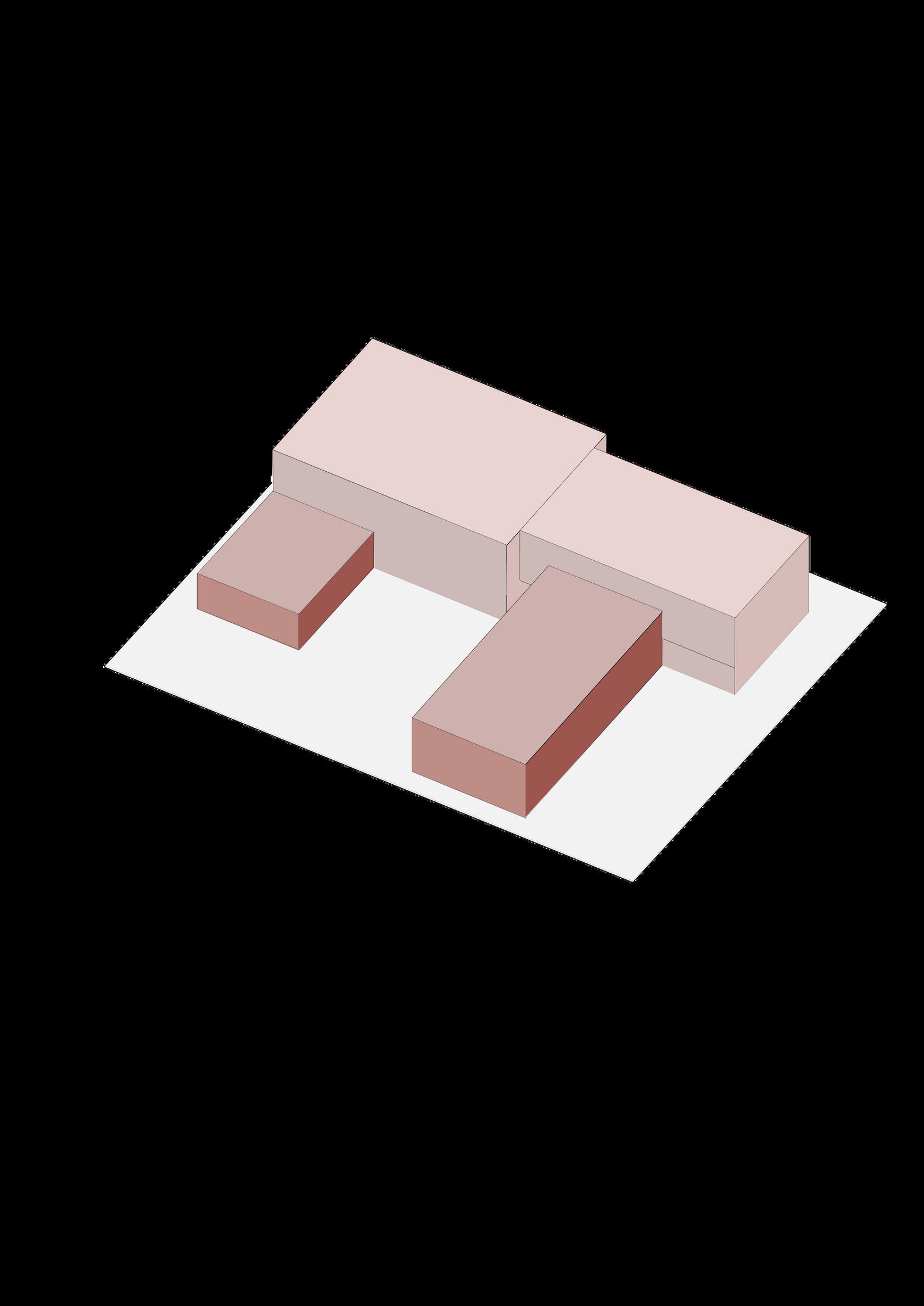

VARIABLE FORMAL ESTRATEGIA

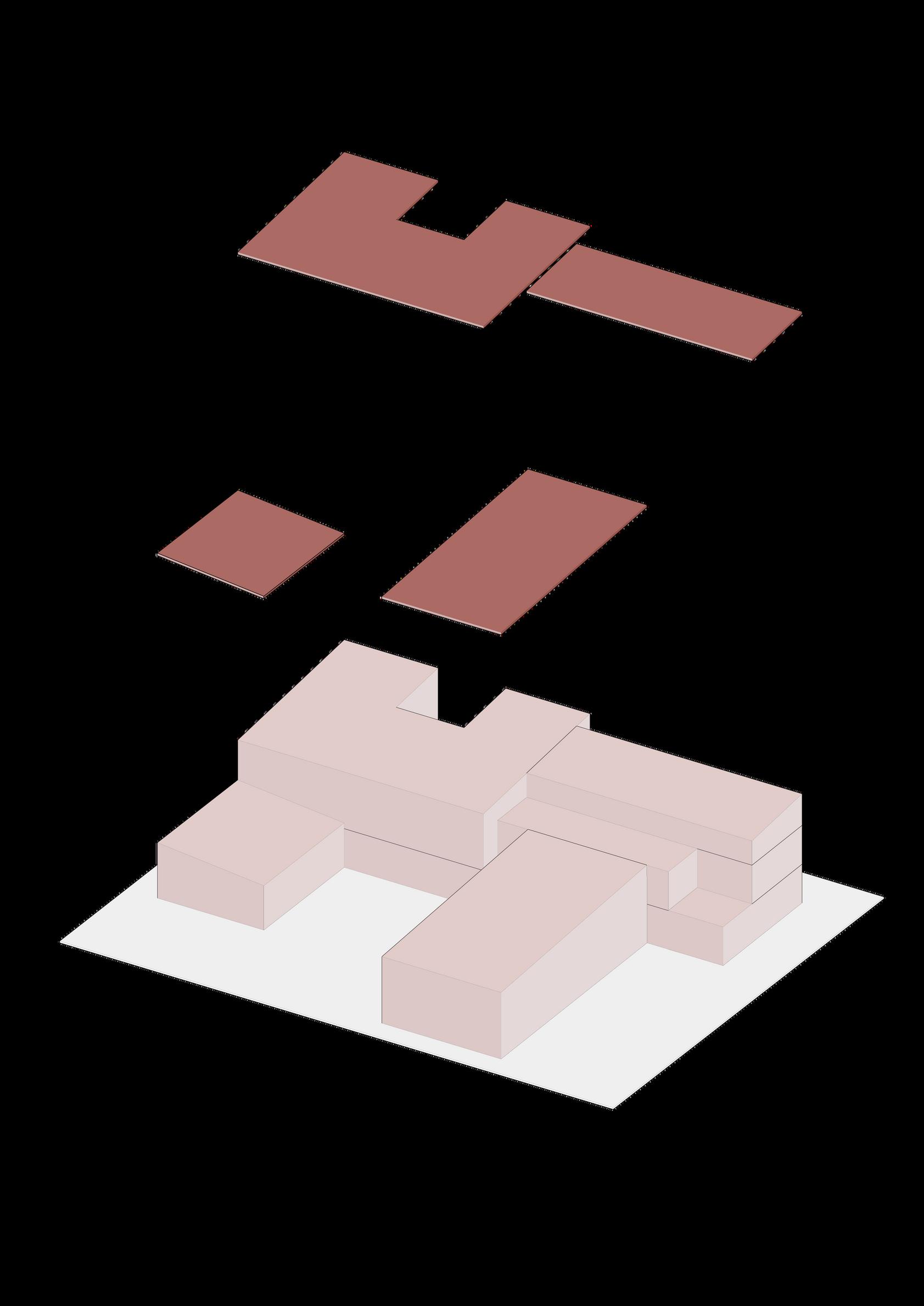

IMPLANTAR 1.

2. CUBRIR

3. ORIENTACIÓN

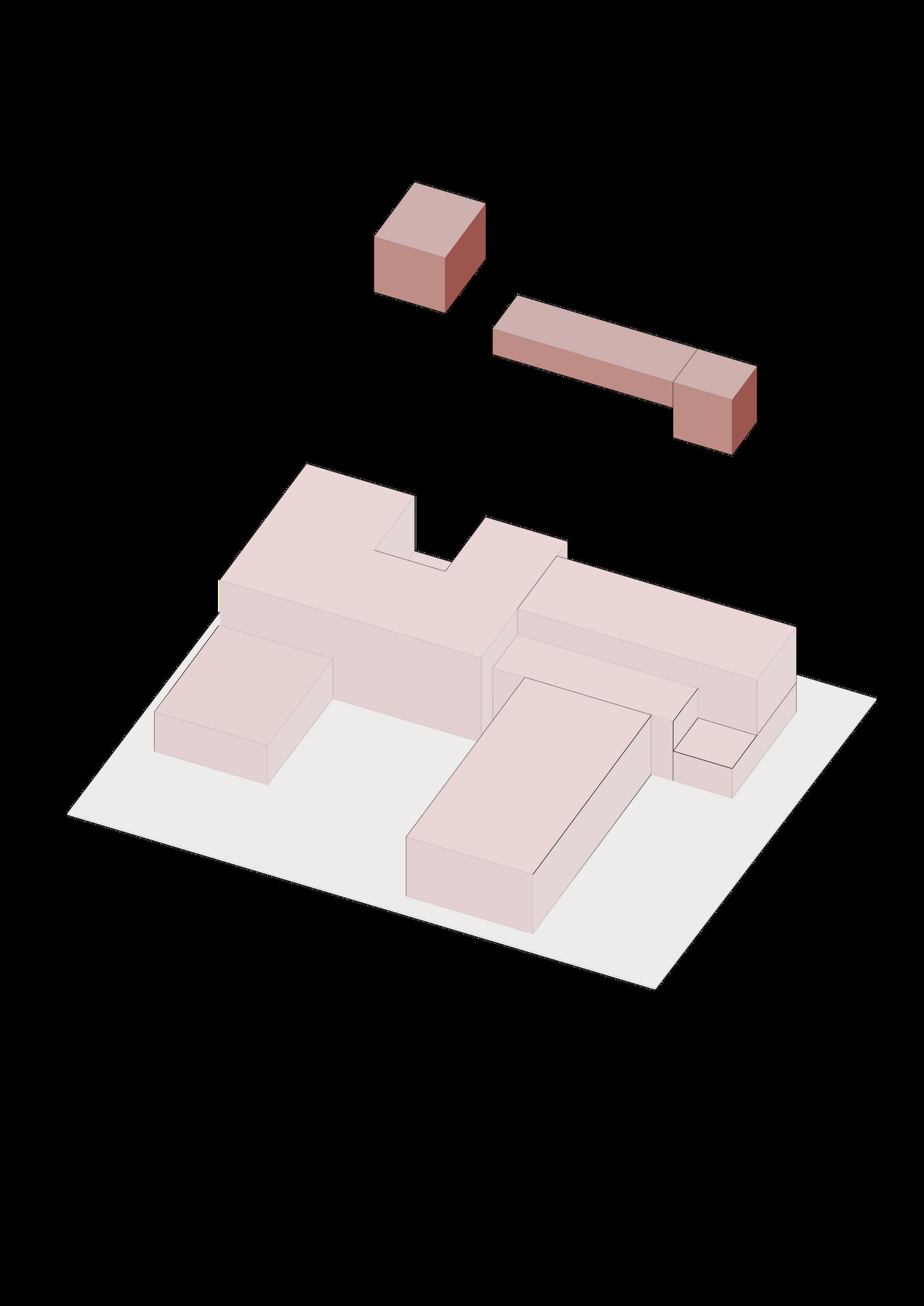

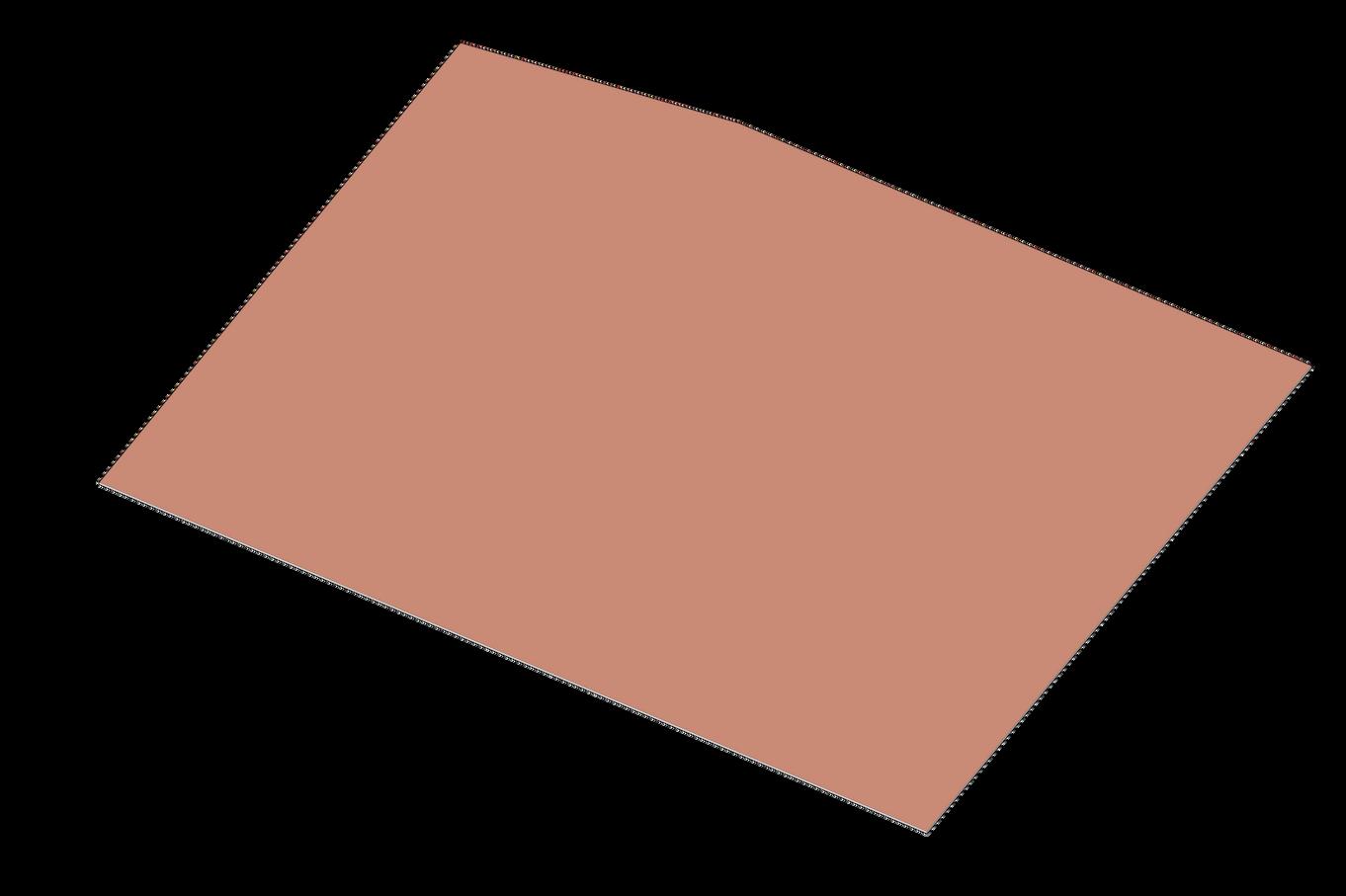

El terreno con forma irregular, ayuda a definir las formas del proyecto

La forma del proyecto trata de envolver casi por completo al terreno, buscando protegerse de los vientos y lluvia

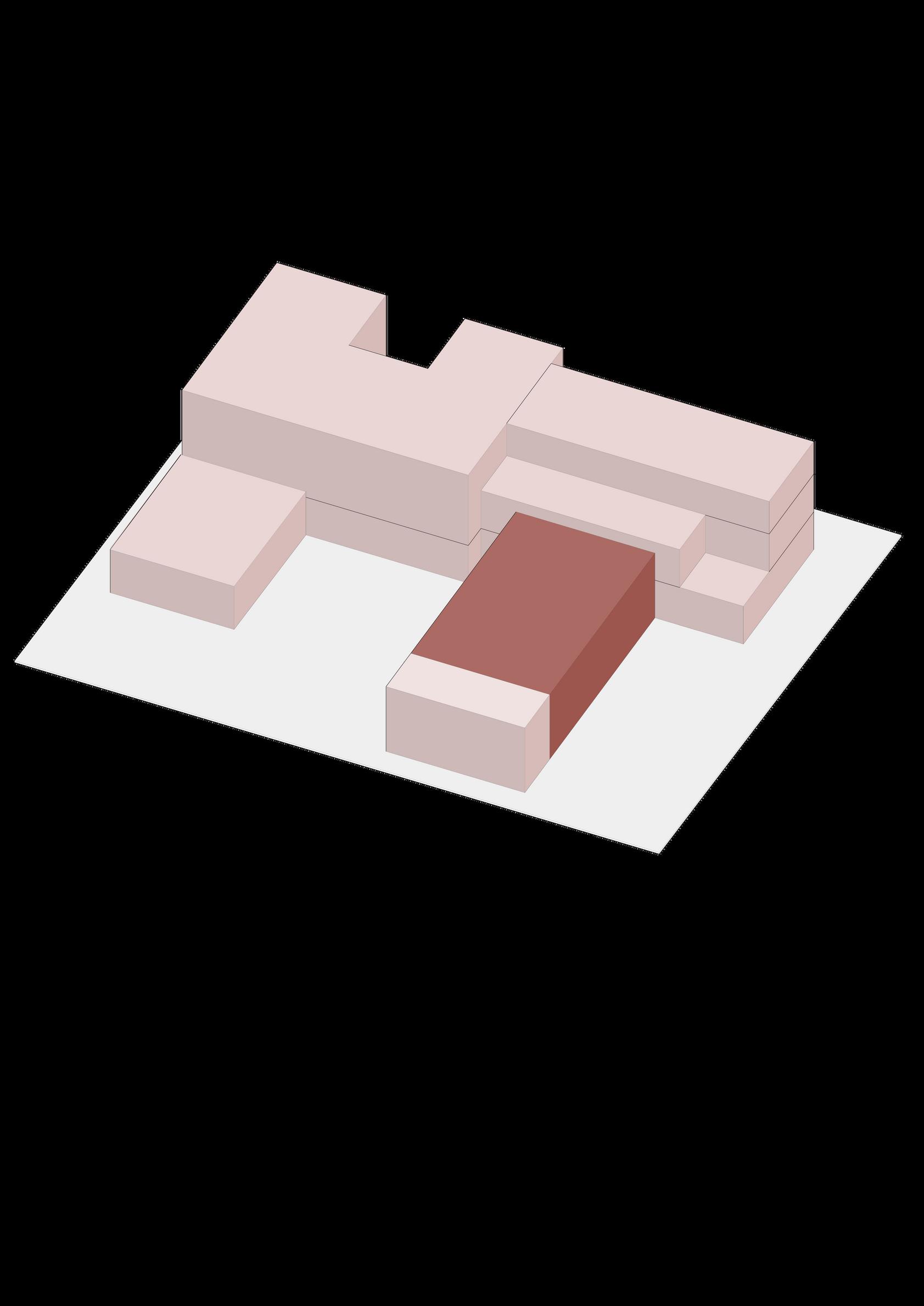

5. EXTRAER

Espacio que responda a estas problemáticas con el estacionamiento de los camiones de bomberos

Los volúmenes extraídos para generar espacios de reunión y funcionar de terrazas

Dividir v para sep íntima d social

13 UPN

PRIMERA PLANTA

SEGUNDA PLANTA

TERCERA PLANTA

VARIABLE FUNCIONAL / ESPACIAL ESTRATEGIA

RELACIONES ESPACIALES Espacio negativo

CIRCULACIONES

Zona de banderas Recepción / Sala de espera Administración almacén Oficinas Vigilancia SS.HH Hall ingreso secundario Zona de equipos Zona de tubos Cocina / Comedor Enfermería Lavandería Cuarto de conferencias Sala de instrucción SUM

Espacio Contiguo

TIPOLOGÍA DE ESPACIOS

Espacio Cerrado

Espacio doble altura

Circulación vertical Circulación horizontal

Acceso peatonal

Acceso vehicular

1 2. 3. 4 5 6. 7. 8 9 10. 11. 12. 13 14 15. 16. 17 18 19. 20 21. 22. 23 24 25. 26. 27 28 Espacio abierto

Sala de máquinas Zona de equipos de protección Zona de extintores mangueras Zona de mangueras Estacionamiento privado Sala de descanso Dormitorio comandantes Terraza Guarida femenina Guarida masculina Gimnasio Sala de estar

7 7 7 7 22 24 23 26 10 24 27 7 28 16 2 1 4 3 4 5 6 7 8 9 10 11 12 13 14 4 4 17 18 19 20 4 7 7 7 15 21

14 UPN

VARIABLE FUNCIONAL / ESPACIAL ESTRATEGIA

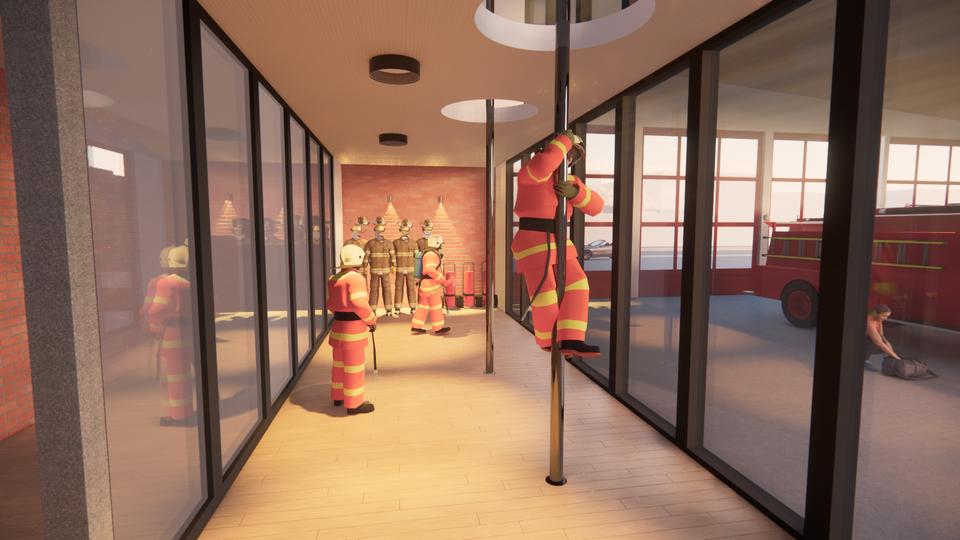

La sala de máquinas es de altura y media, para el acceso de camiones grandes

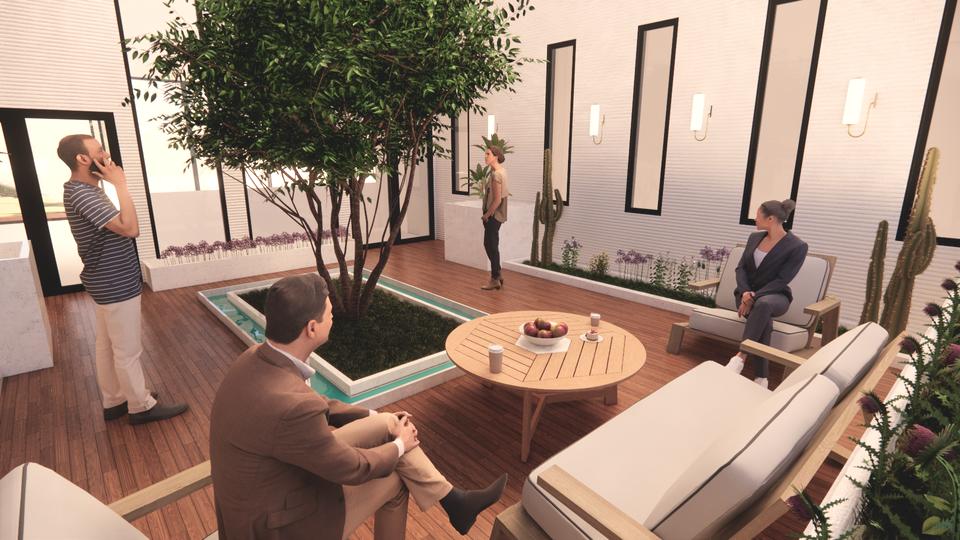

Terrazas generadas para ser un espacio de permanencia y actividades

El auditorio también contará con una buena altura, procurando el sonido acústico del espacio

Los techos serán inclinación de 10%, para que no haya acumulación de aguas pluviales.

15 UPN

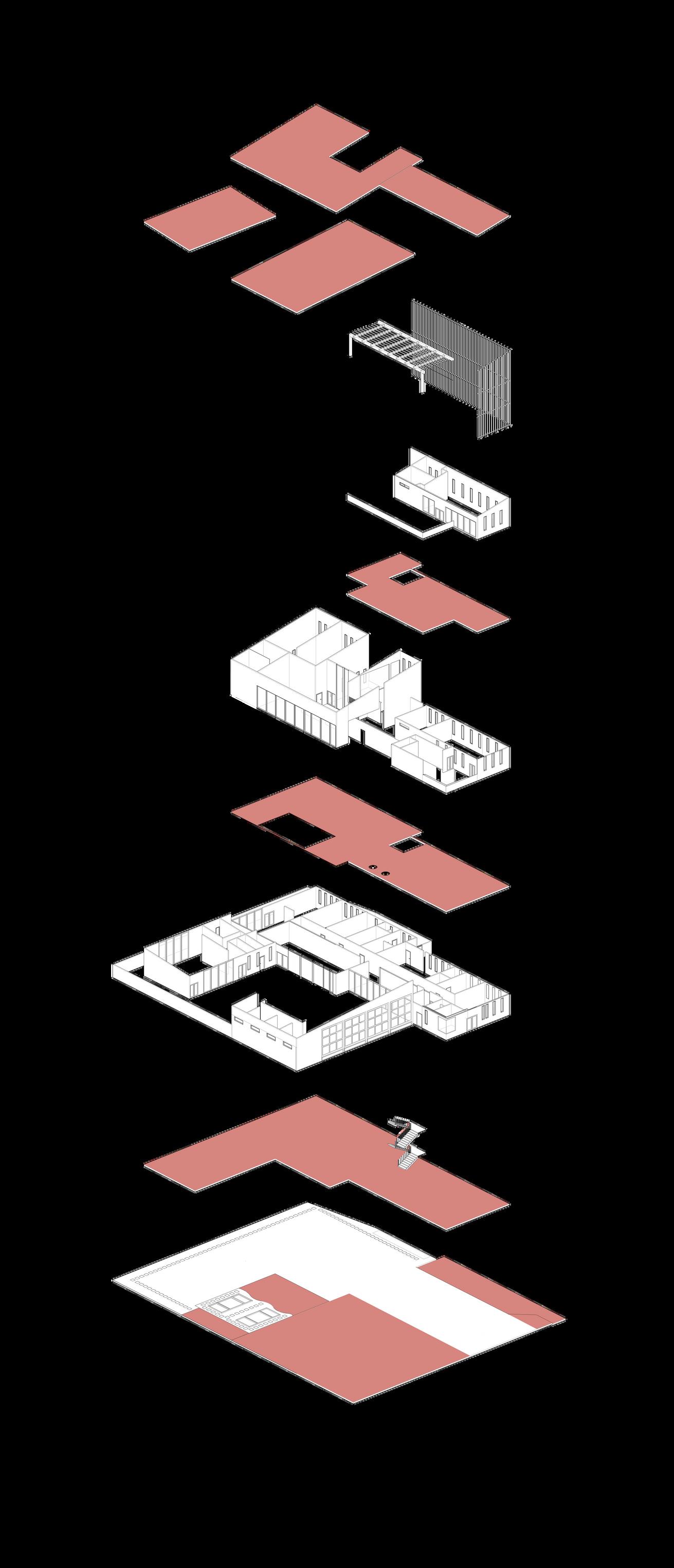

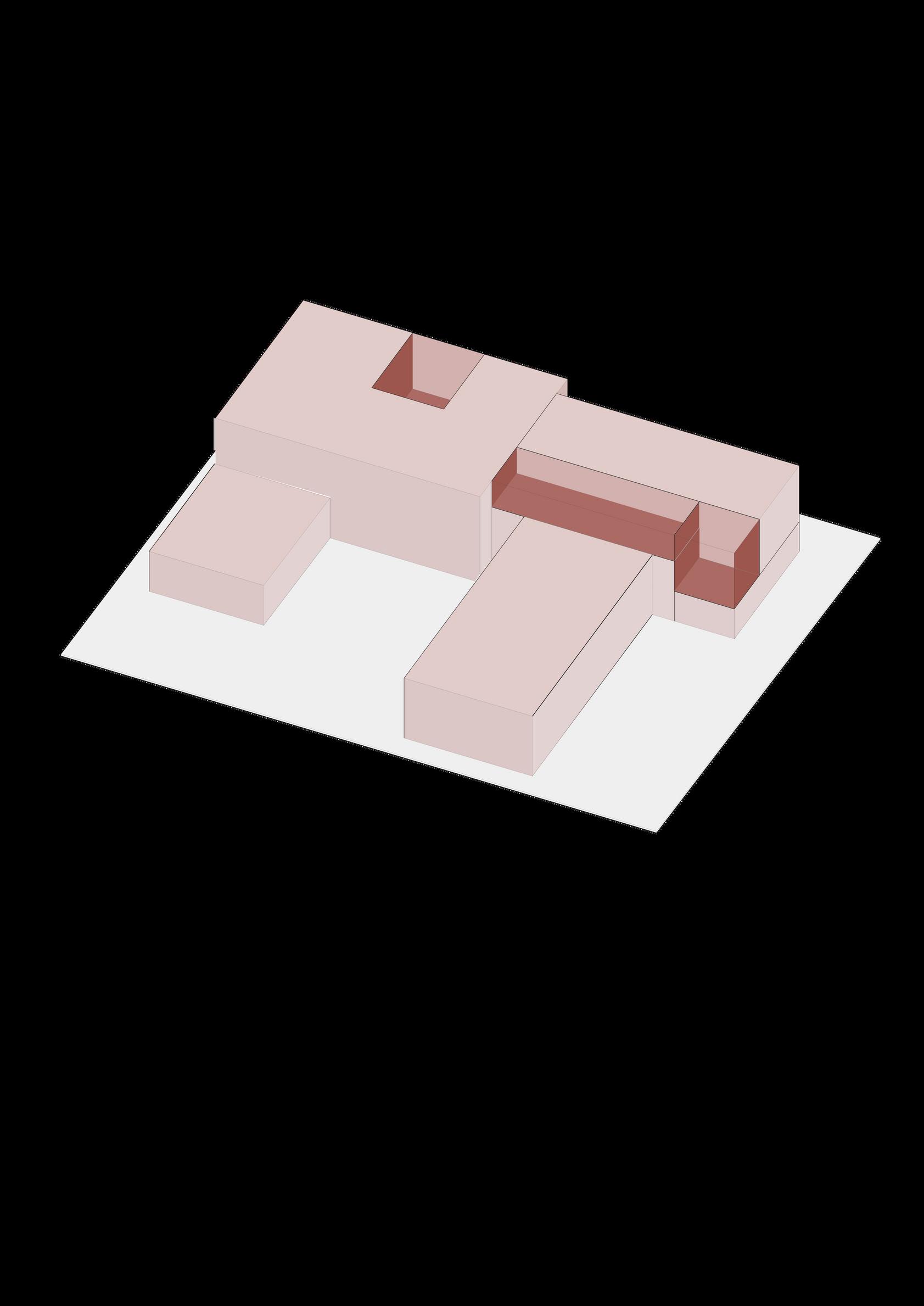

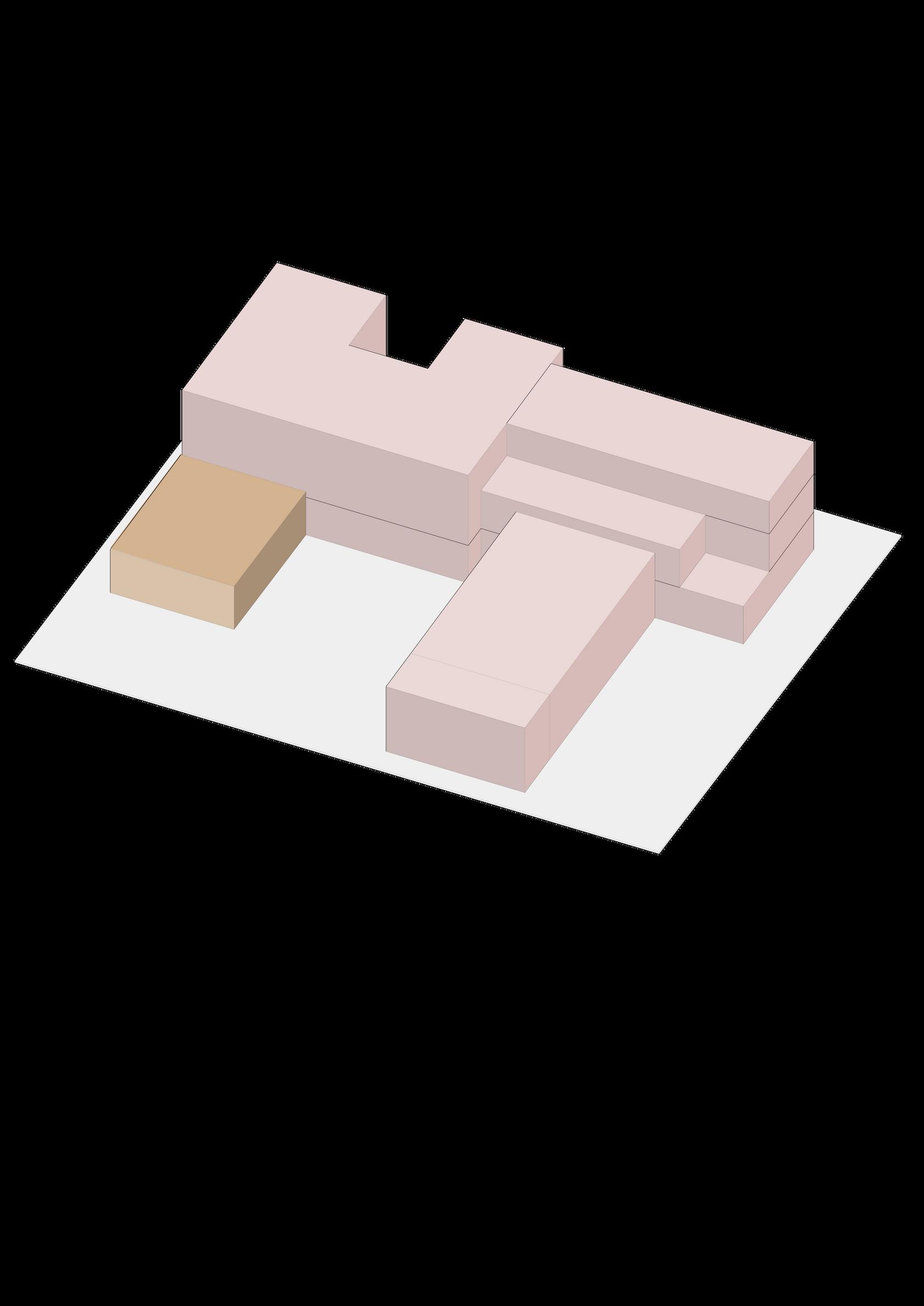

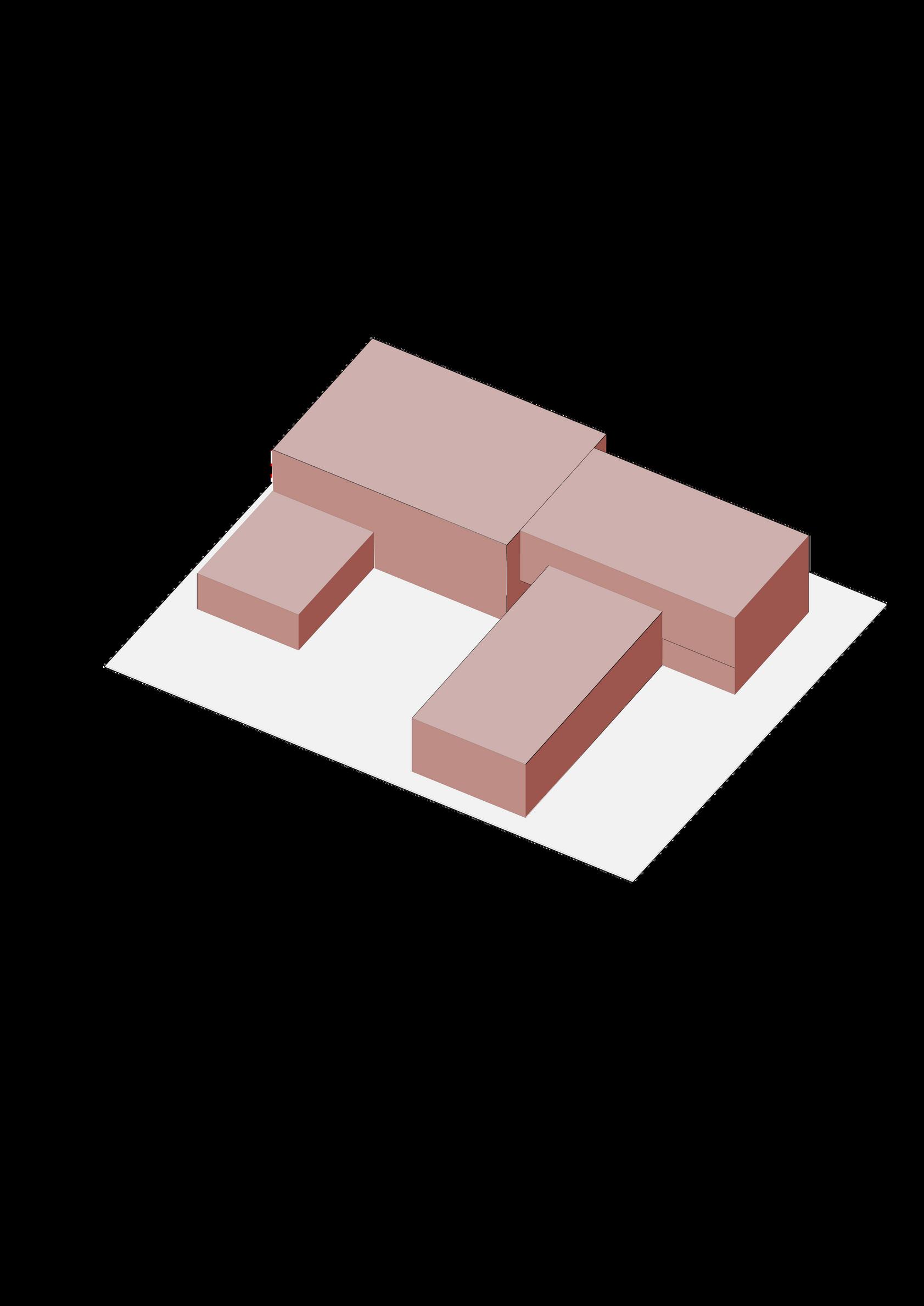

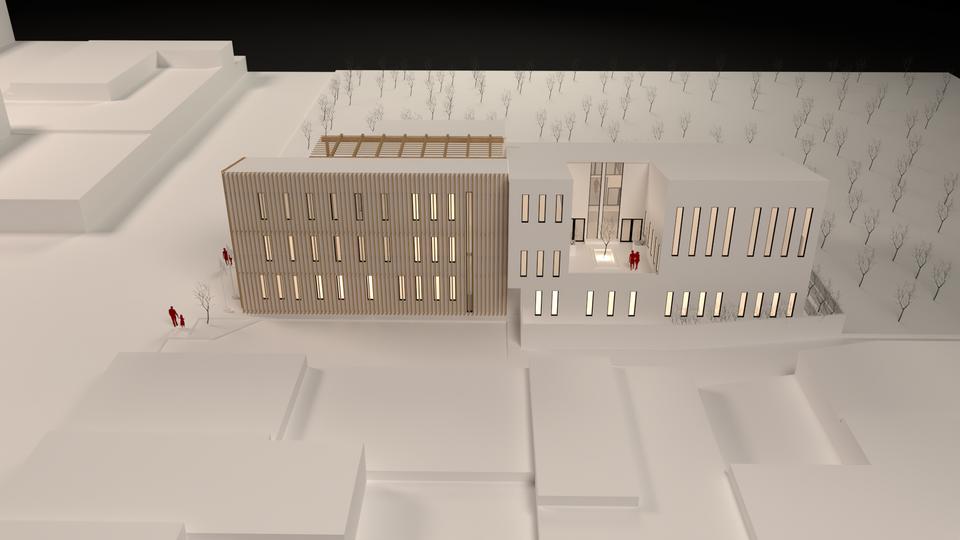

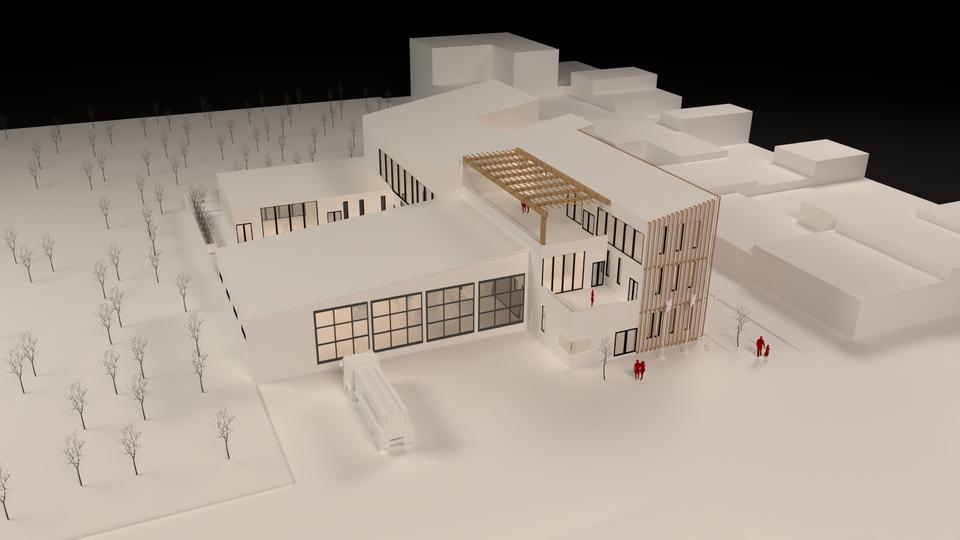

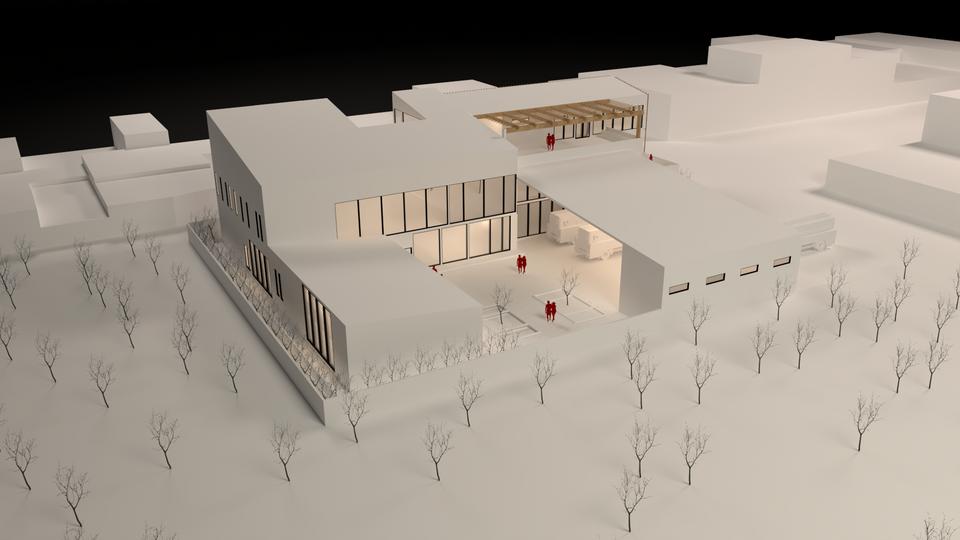

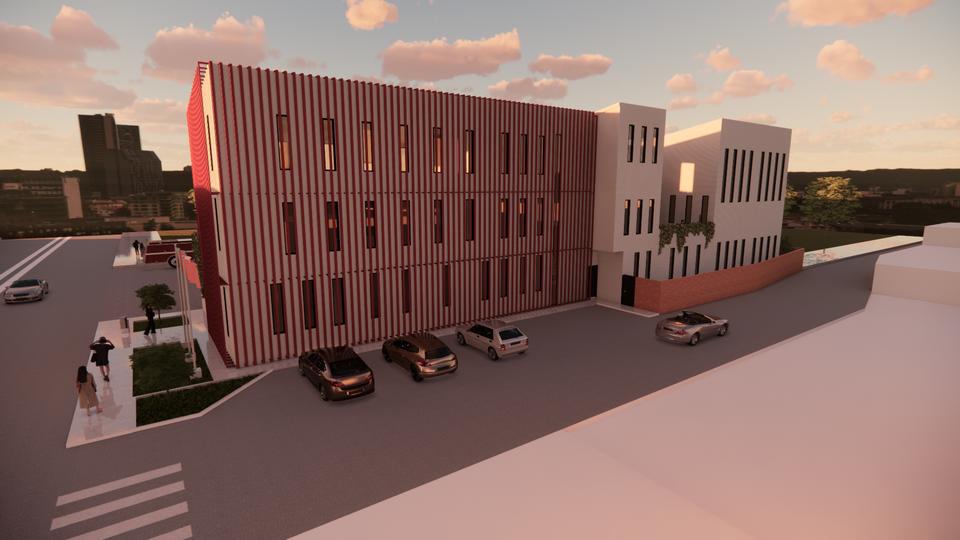

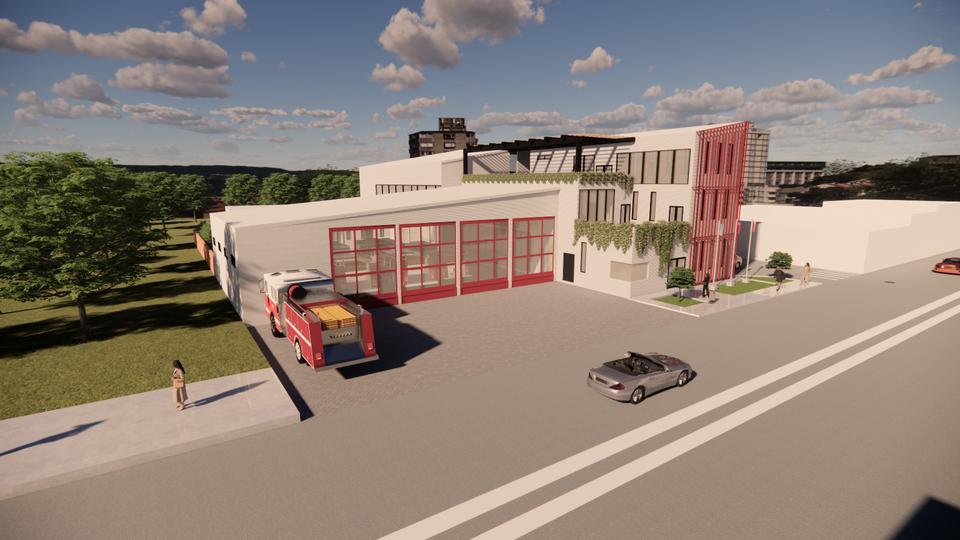

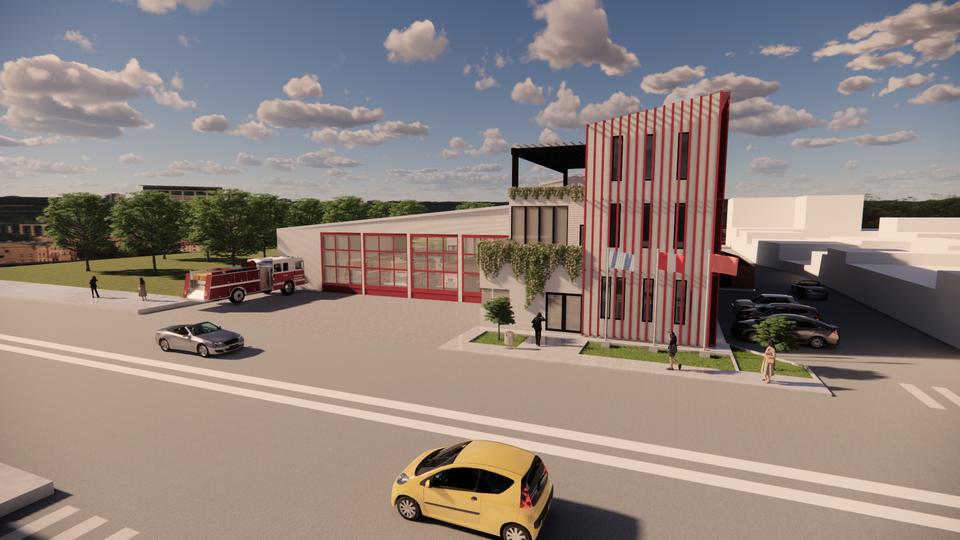

ZONIFICACIÓN / ISOMÉTRICO

Ingreso principal

Ingreso secundario Ingreso de servicio

ZONIFICACIÓN / ESPACIAL ESTRATEGIA

ADMINISTRACIÓN / RECEPCIÓN

/ SALA DE ESPERA - 5 %

ZONA DE BANDERAS 3 %

VIGILANCIA - 2 %

OFICINAS 6 %

SS.HH 10 %

SALA DE ESPERA/ RECEPCIÓN 3 %

ZONA DE EQUIPOS DE PROTECCIÓN Y DE TUBOS 4 % COCINA/COMEDOR 10%

ENFERMERÍA 8% LAVANDERÍA 3 %

CUARTO DE CONFERENCIAS 3 % SALA DE INSTRUCCIÓN 6 %

SUM 10%

SALA DE MAQUINAS 15 %

ZONA DE EQUIPOS DE PROTECCIÓN / MANGUERAS / EXTINTORES 3 %

SALA DE DESCANSO/SALA DE ESTAR - 3 % GYM 3 %

GUARDÍA FEMENINA / MASCULINA - 3 %

BAHIA 3 %

ESTACIONAMIENTO 3 %

TERRAZAS - 3 %

16 UPN

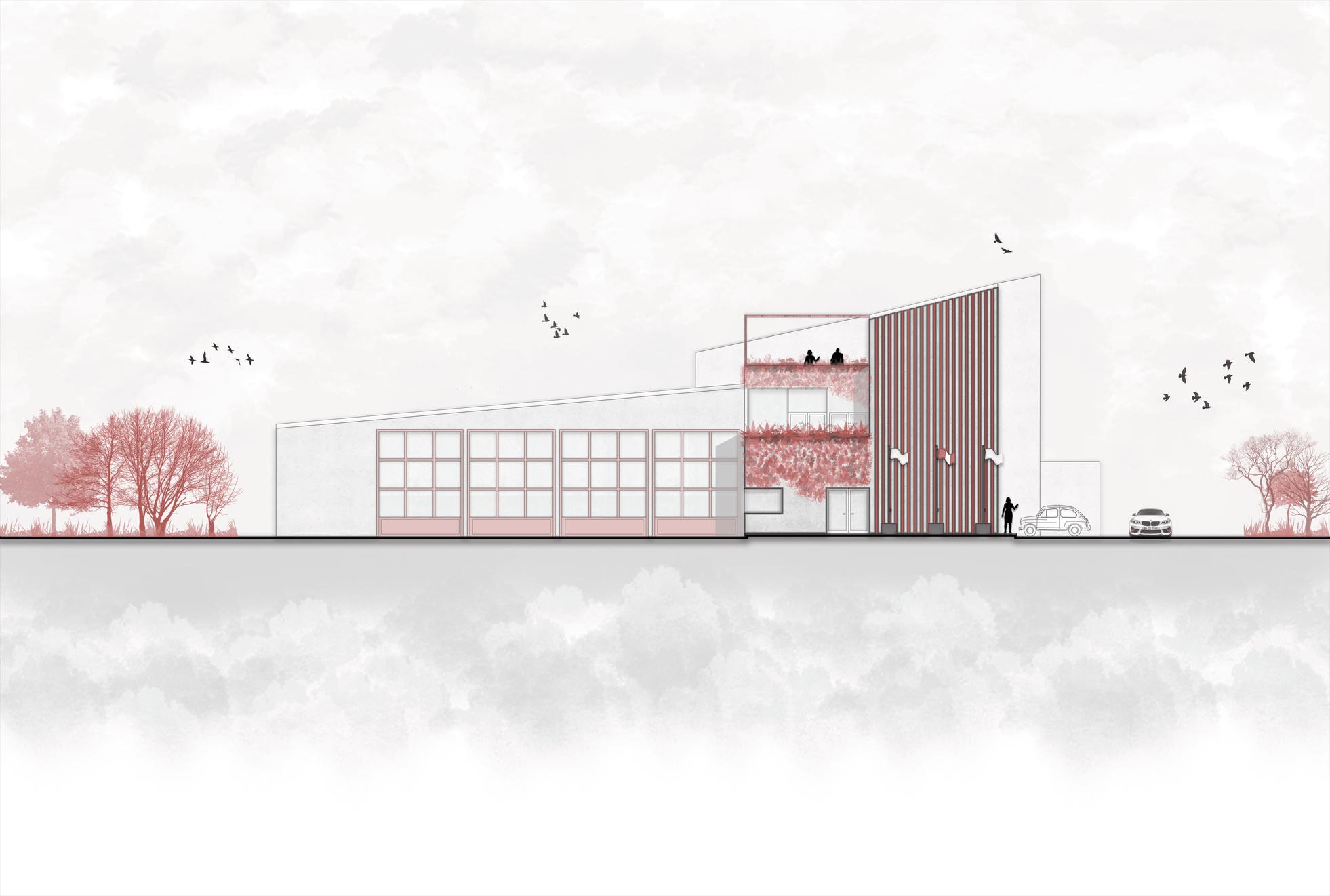

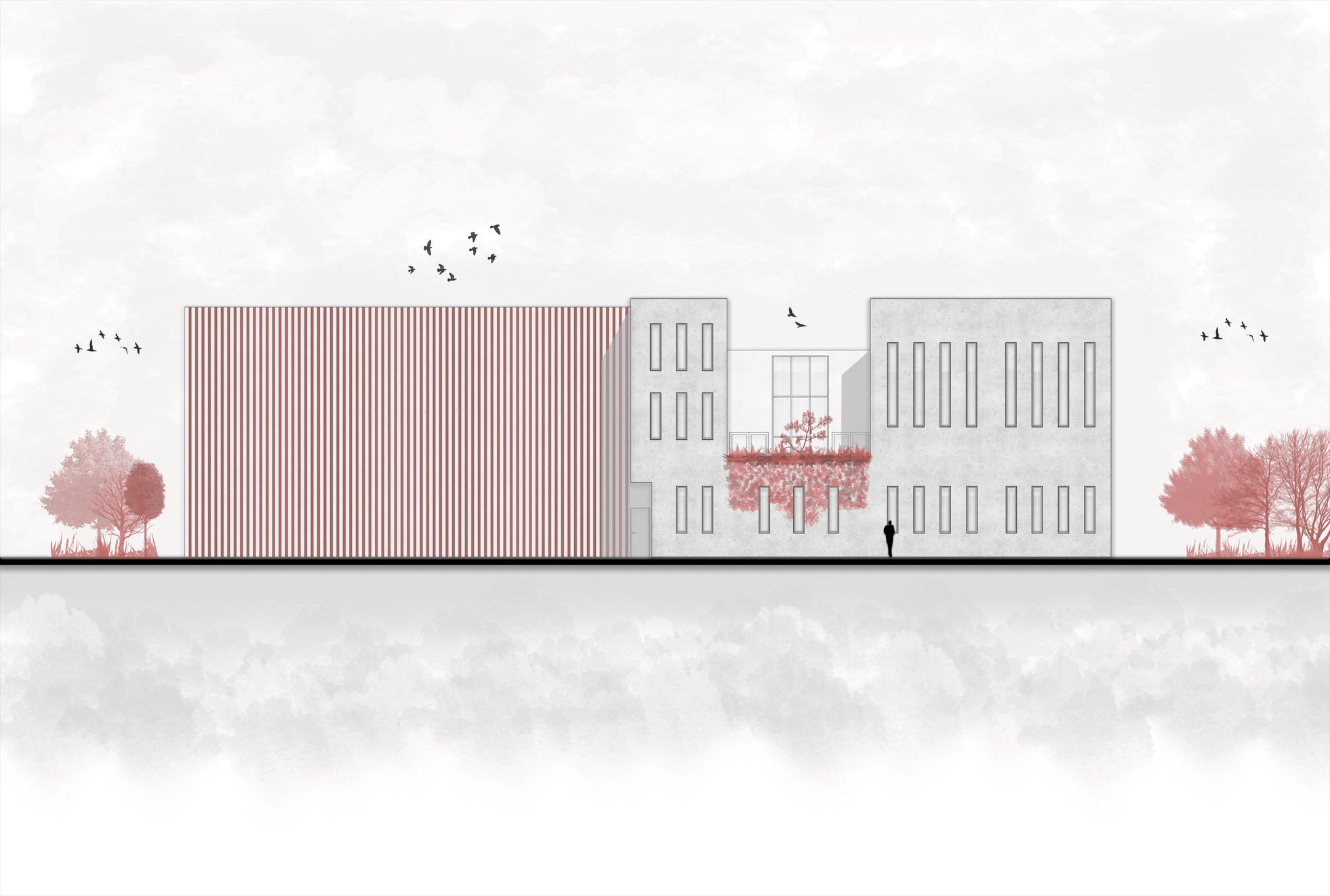

PLANIMETRÍA PLANIMETRÍA

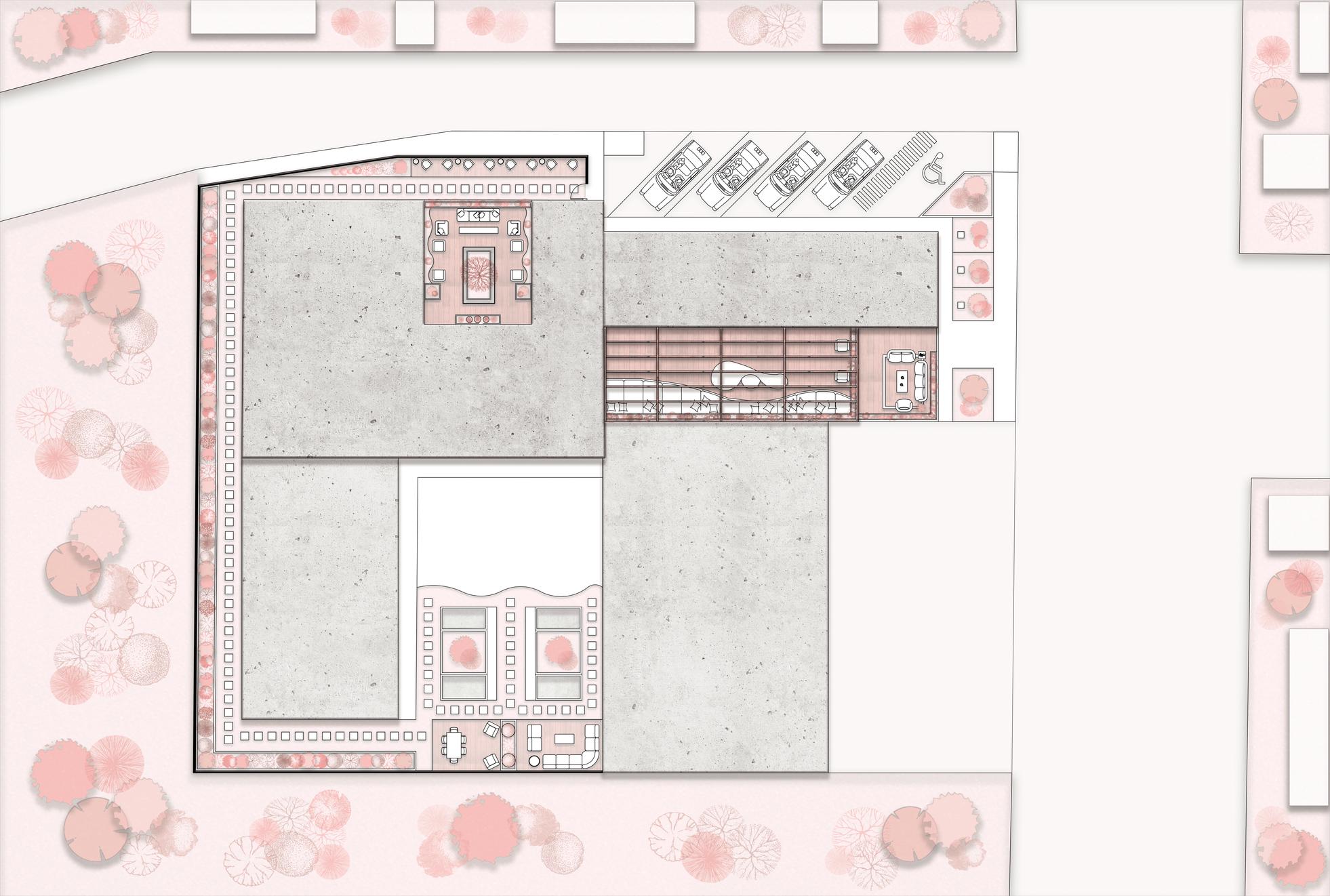

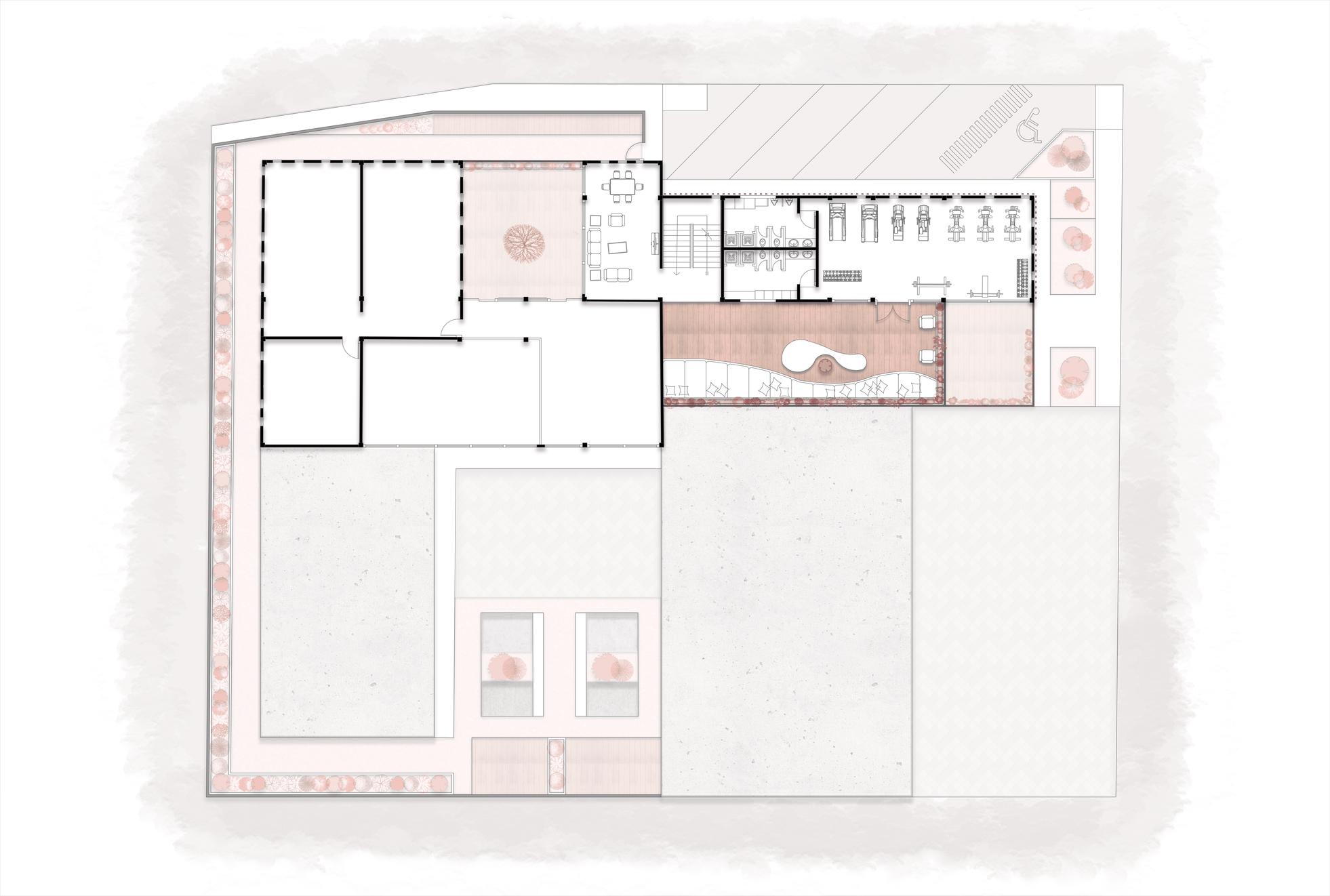

PLOT PLAN PLANOS

PLANOS GENERALES

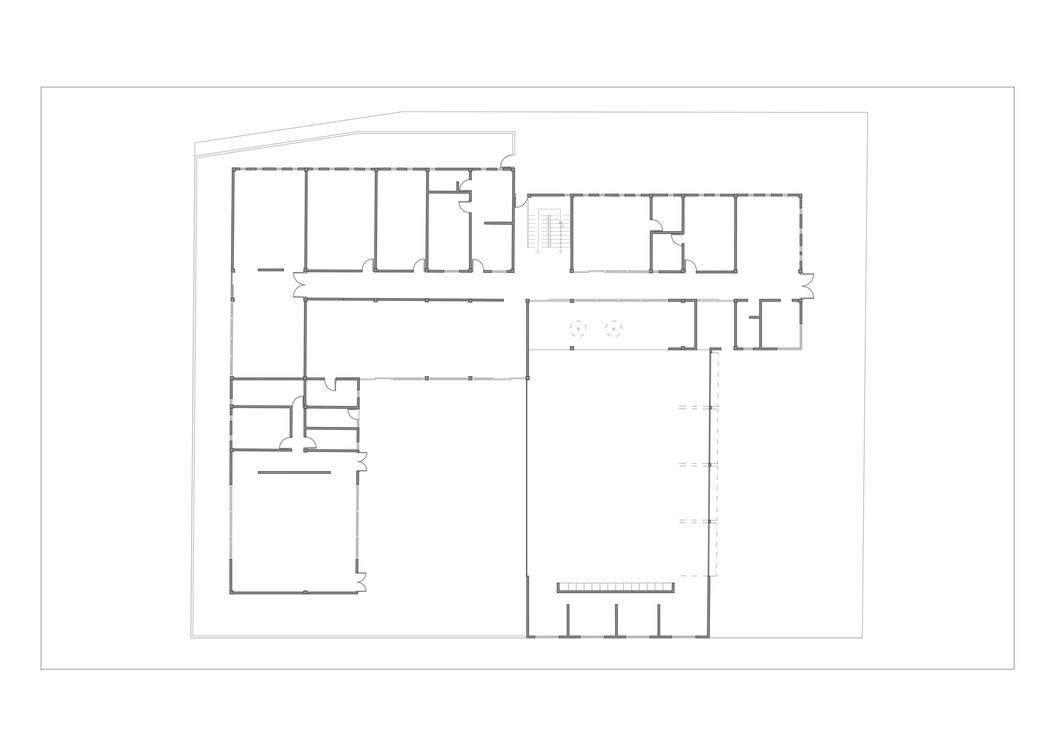

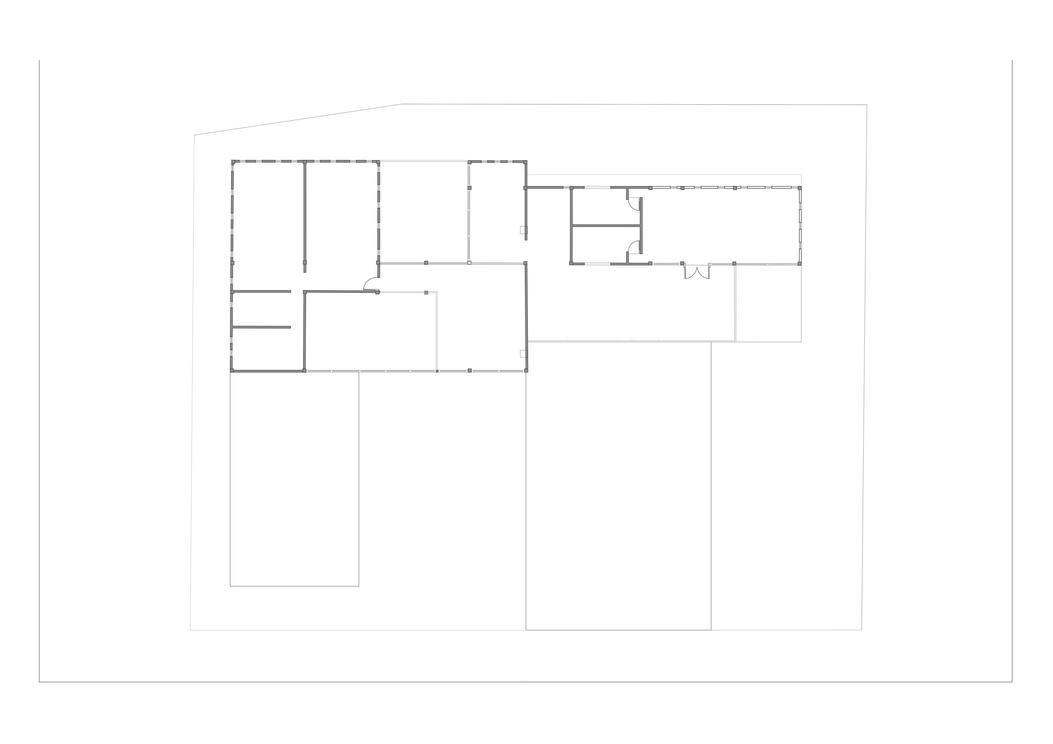

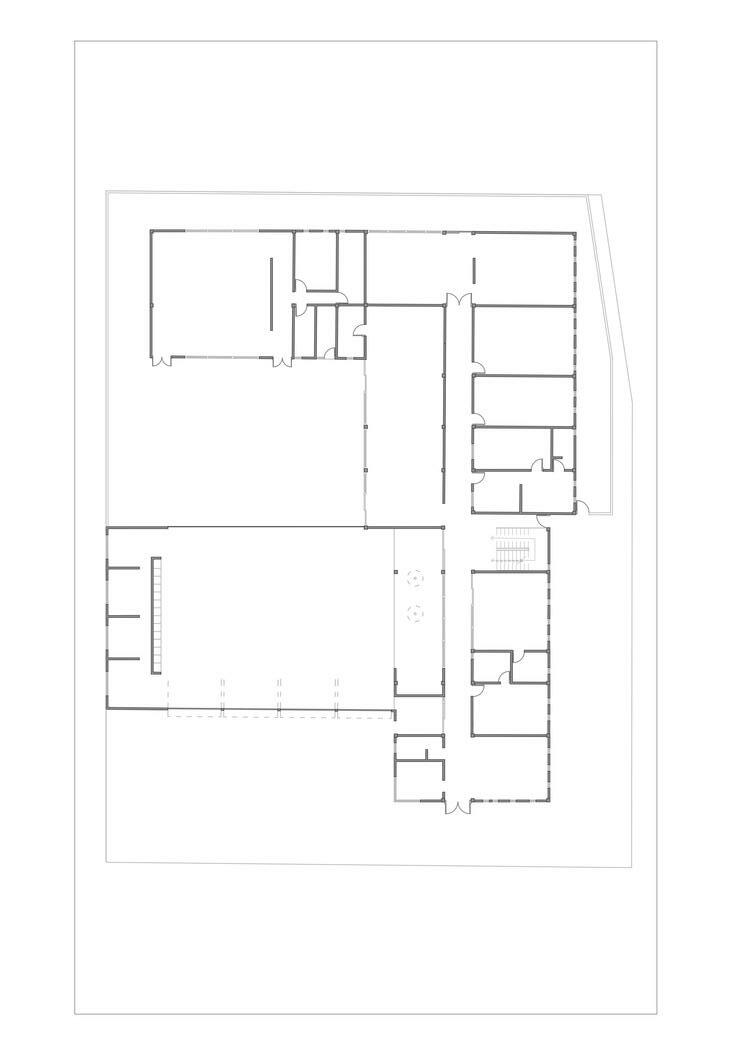

PRIMERA PLANTA

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 16 17 18. 19. 20. 21.

Zona de banderas Recepción / Sala de espera Oficina de la comandancia Almacén Oficinas administrativas Vigilancia SS HH Hall ingreso secundario Zona de equipos Zona de tubos Cocina / Comedor Enfermería Lavandería

2 1 4 3 4 5

7 8 9 10 11 12 13 14 4 4 17 18 19 20 4 7 7 7 15 21 4

Cuarto de conferencias Sala de instrucción SUM Sala de máquinas Zona de equipos de protección Zona de extintores mangueras Zona de mangueras Estacionamiento privado 20

22 23 24 24 23 26 25 7 7 10

22.

23.

25.

26.

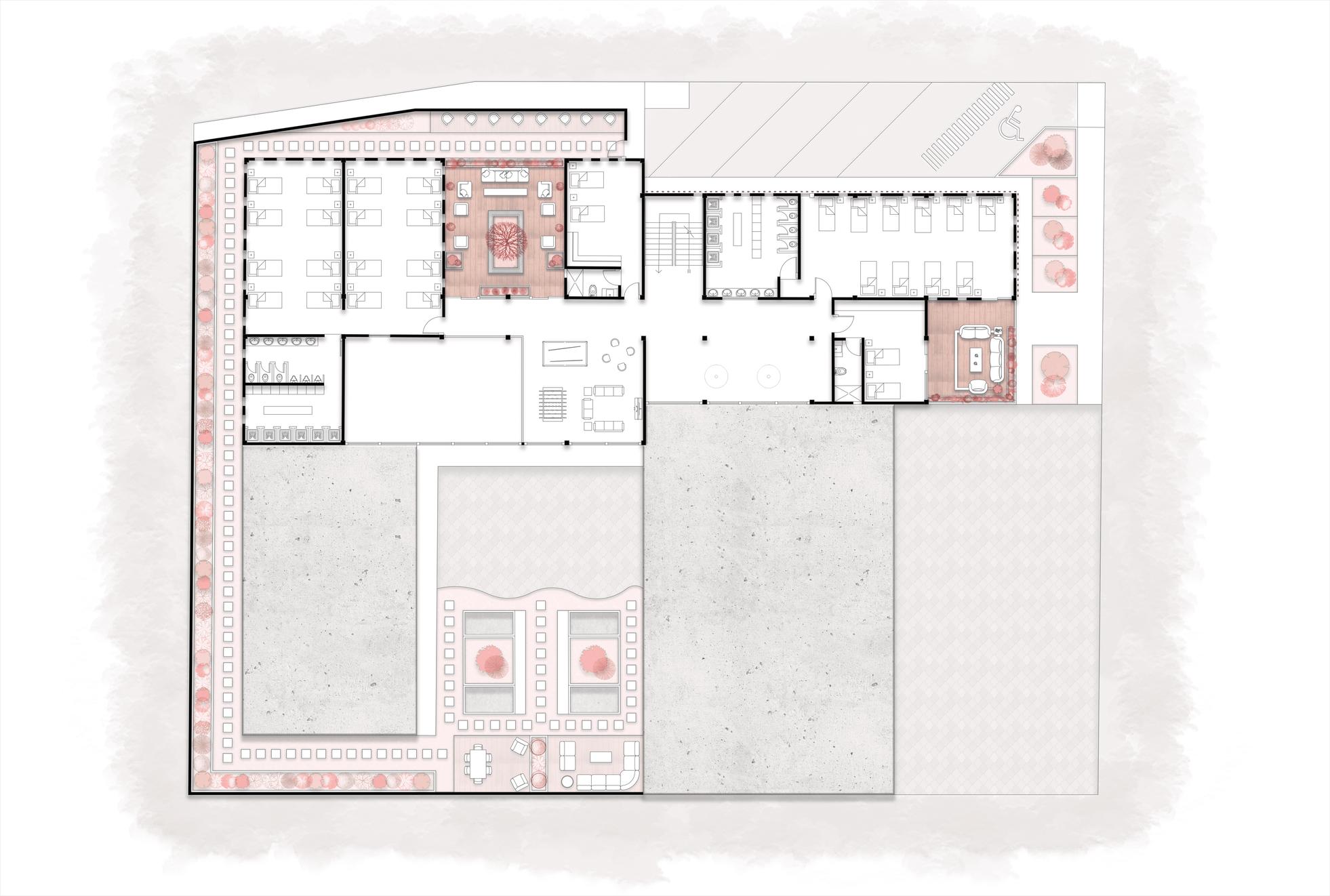

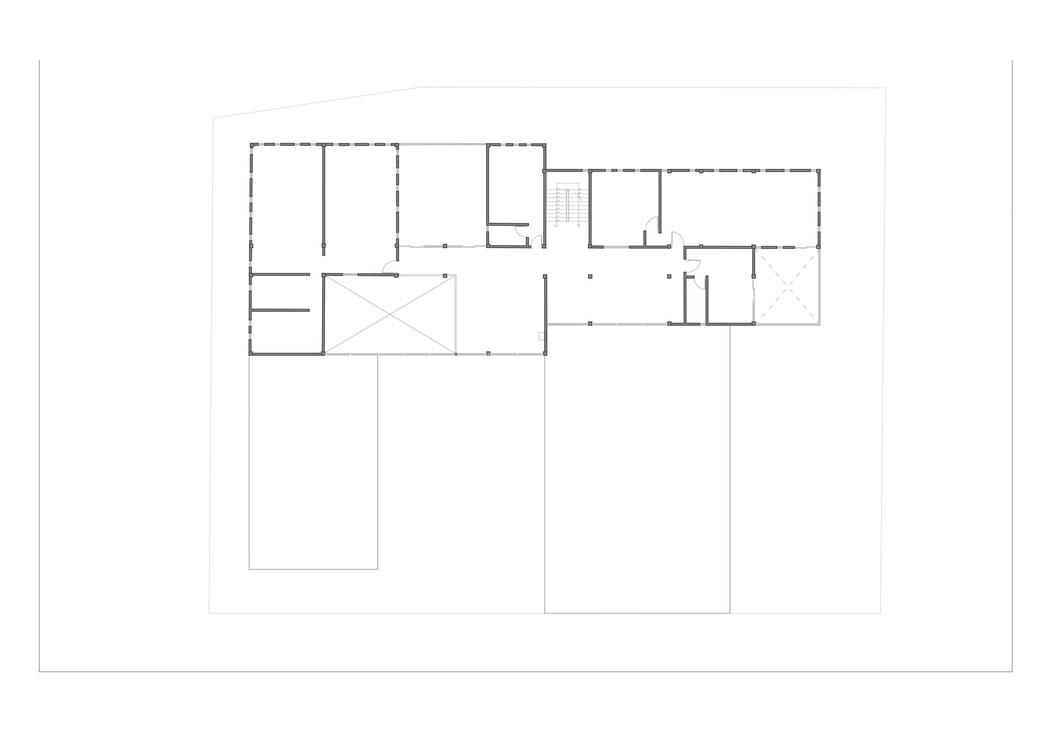

PLANOS GENERALES SEGUNDA PLANTA

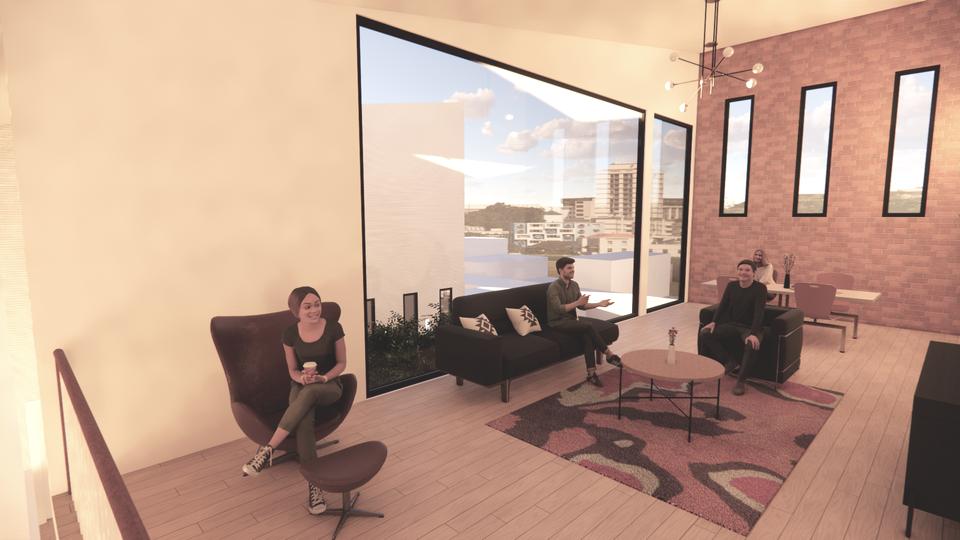

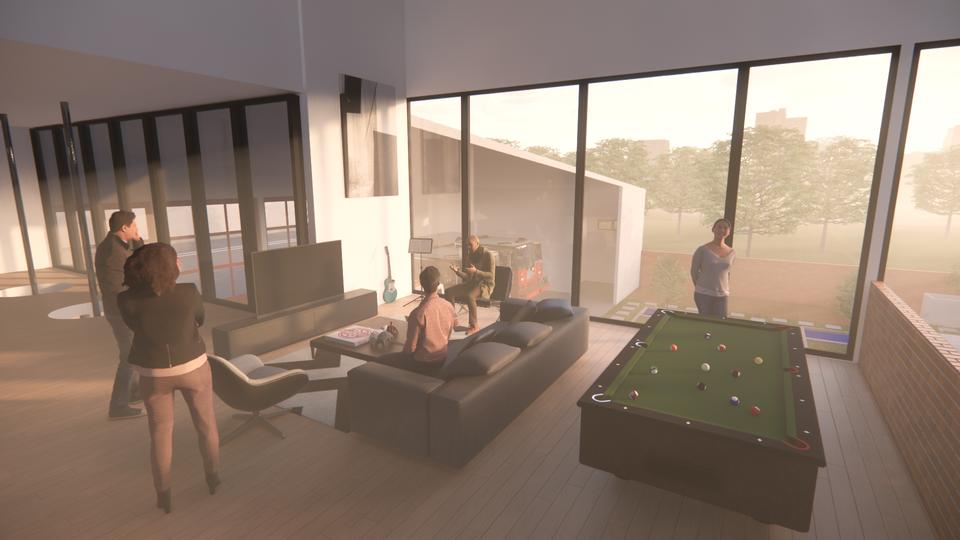

Sala de descanso

Dormitorio comandantes

Terrazas

Guardia femenina

Guaridia masculina

27 28 7 7 24 PLANOS GENERALES TERCERA PLANTA 27 Gimnasio 28. Sala de star 22

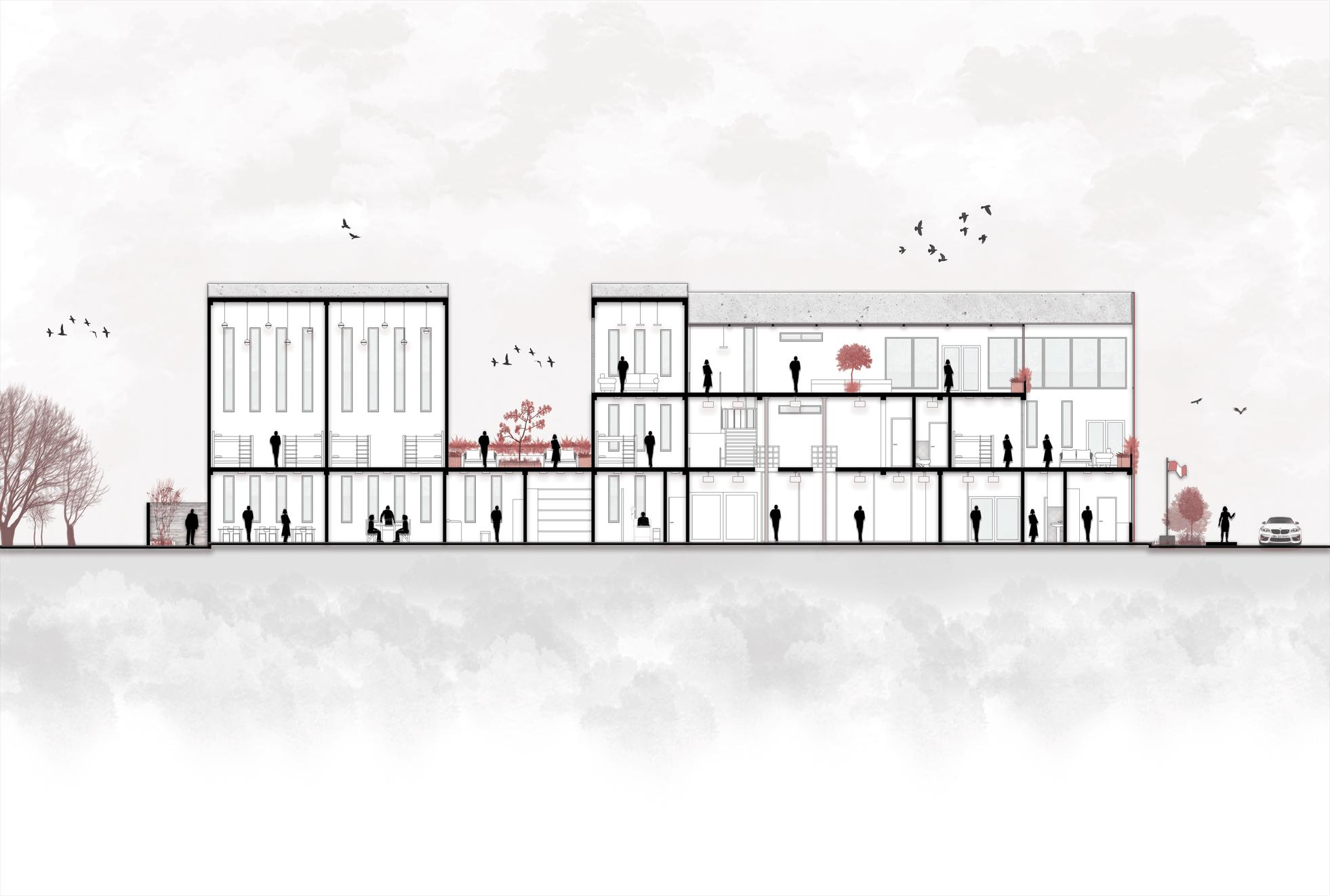

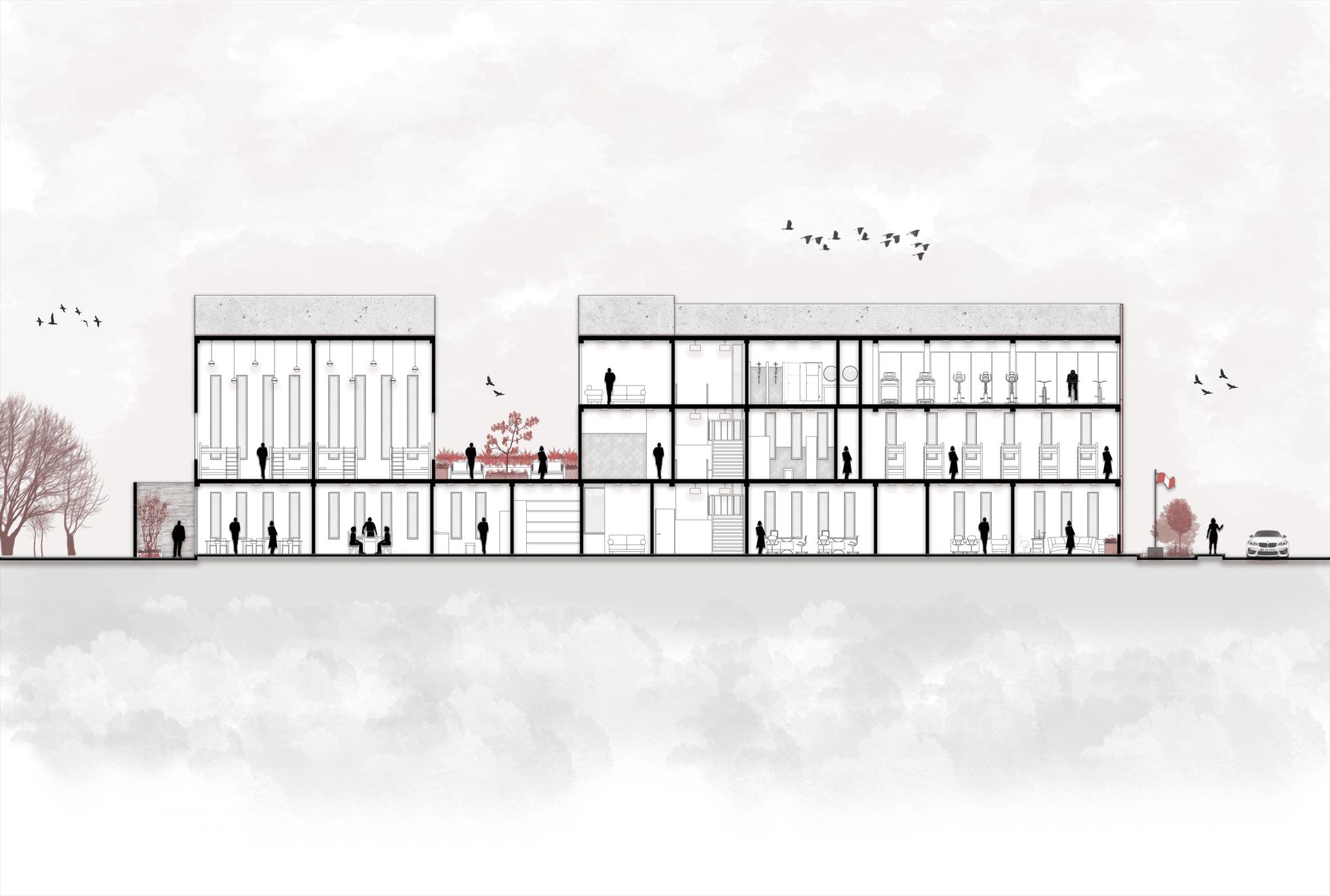

26 26 15 14 24 13 4 28 7 12 7 7 5 4 27 25 3 2 CORTES GENERALES CORTE A - A A A 2. Recepción / Sala de espera 3. Oficina de la comandancia 4. Almacén 5 Oficinas administrativas 7 SS HH 12 Enfermería 13 Lavandería 14. Cuarto de conferencias 15. Sala de instruccones 24. Terraza 25. Guardia femenina 26 Guardia masculina 28 Sala de star 23

10 9 17 18

B B 24

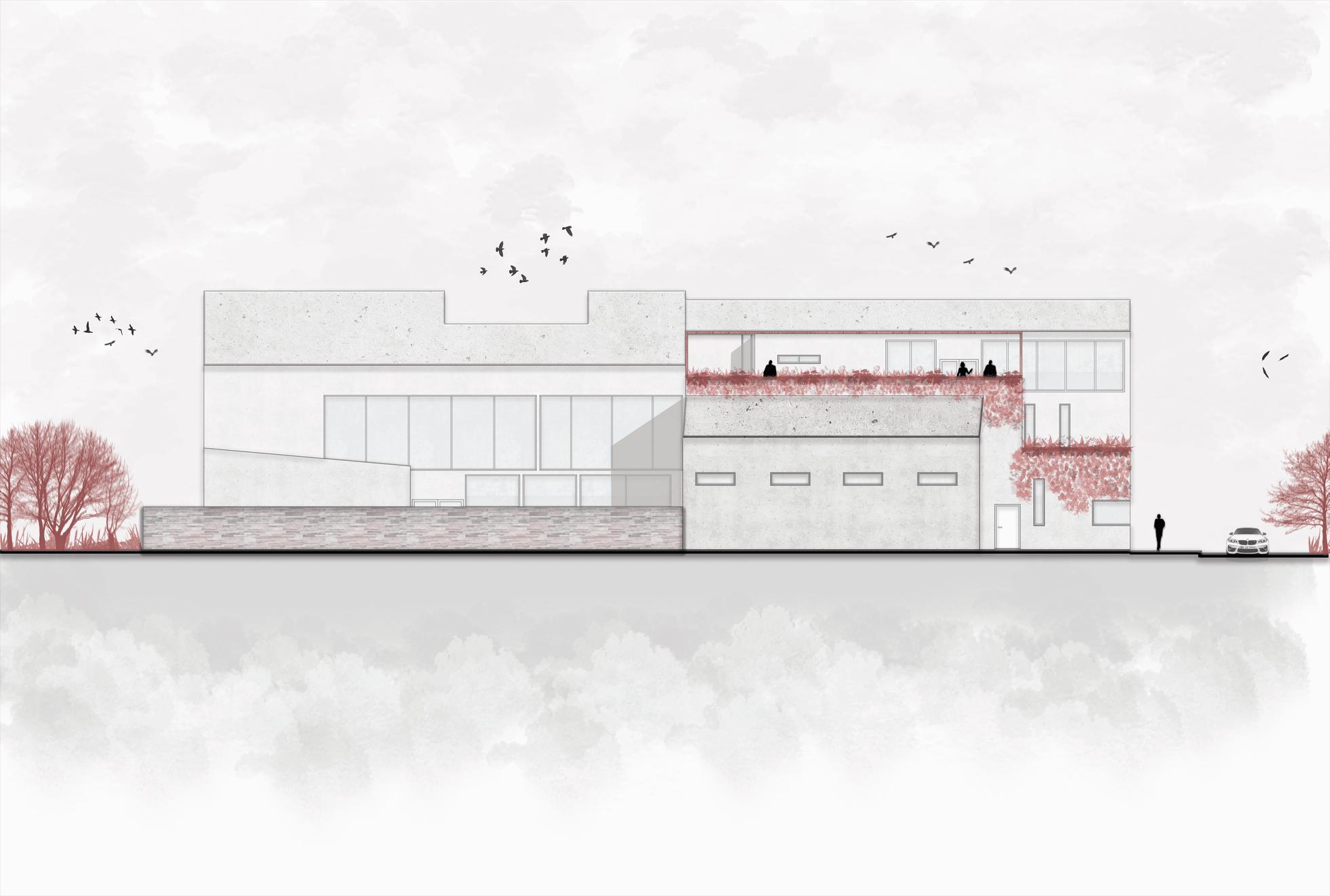

CORTES GENERALES CORTE B -B

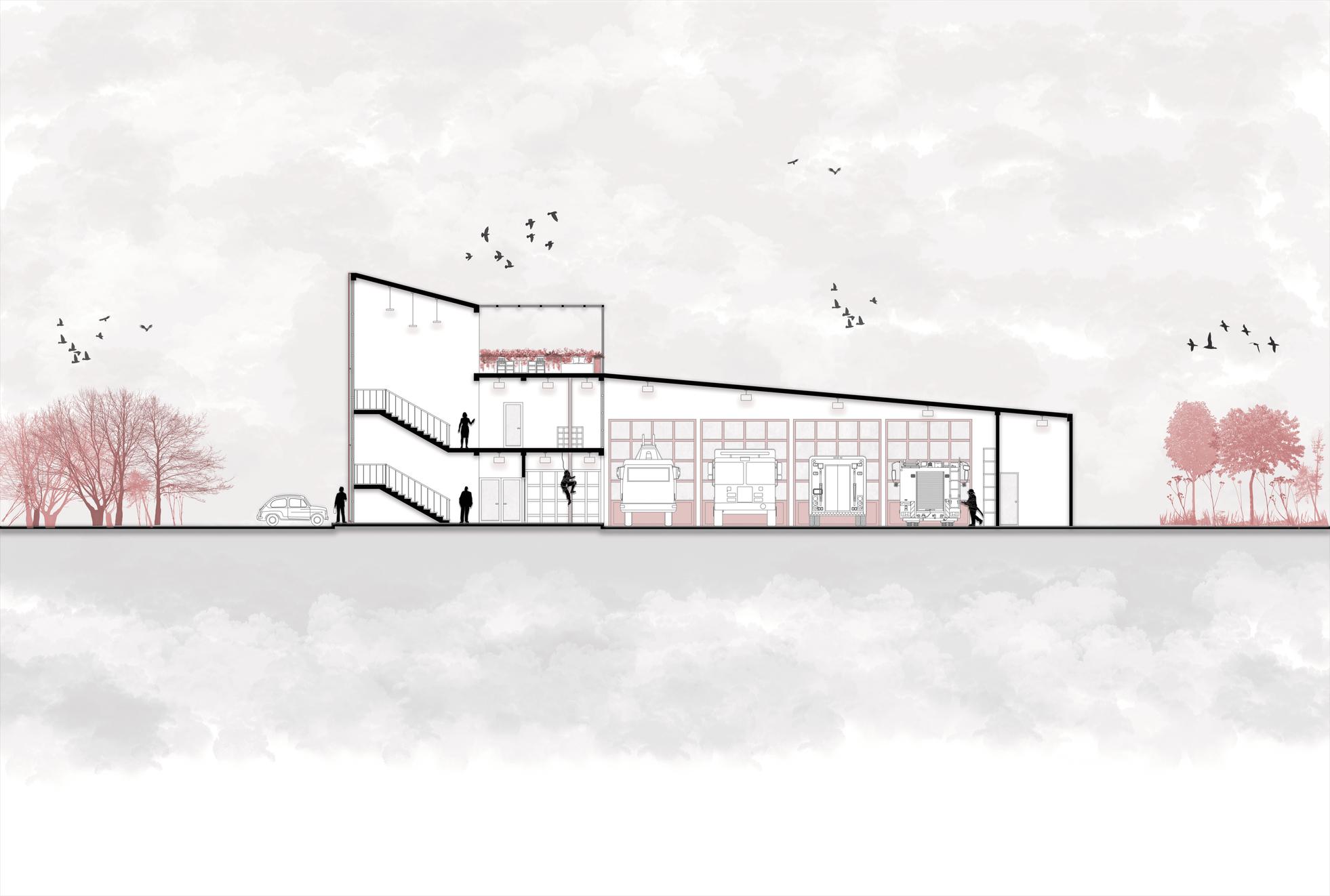

26 26 15 14 13 28 24 23 12 4 10 10 9 24 7 7 23 24 6 CORTES GENERALES CORTE C - C C C 4 Almacén 6 Vigilancia 7. SS.HH 9. Zona de equipos 10. Zona de tubos 12. Enfermería 14 Cuarto de conferencias 15 Sala de instruccones 24 Terraza 23 Dormitorio de comandantes 26. Guardia masculina 28. Sala de star 25
