Análisisdelterreno Ejercicio1 Informe 01 Realizadopor: ValentinaÁlzate,AdrianaBenavides,AnyiGiraldoyMaríaCamilaJacquin TécnicasConstructivas-Prof.JhonEddisonArroyave
02 A n á l i s i s d e l t e r r e n o I n f o r m e Introducción Medidas del terreno escogido Proceso Producción 2D (Altimetría y producción en el material) Producción y corte Producción 3D - Maqueta 1. 2. 3. 4. 5. 6. Contenido
03
El siguiente informe, está basado en una salida de campo realizada dentro de las instalaciones de la Universidad de Medellín, para la materia de Técnicas Constructivas. La salida de campo tuvo como finalidad tener un acercamiento a los diversos terrenos que se pueden encontrar y así profundizar en la temática, aplicando conceptos. En el terreno escogido, se realizó la medición del mismo, tomando medidas como altura, ancho y largo, y con dichas medidas posteriormente se elaboraron curvas de nivel, planimetría 2D y maqueta (3D).
Introducción A n á l i s i s d e l t e r r e n o I n f o r m e
04 A n á l i s i s d e l t e r r e n o I n f o r m e Medidas del terreno escogido Ejercicio 1 Altura:13mts Ancho:12mts Largo:9mts Escala1:60 Altura:21cm Ancho:20cm Largo:15cm
Para la entrega 3D, se nos solicita realizar 20 curvas de nivel. Para el análisis, tomamos la altura del terreno real (13mts) y se divide por el número de curvas de nivel (20), el resultado arrojado (0.65) se lleva a la escala 1:60, obteniendo 1mts. Este valor corresponde a la equidistancia (distancia entre las curvas de nivel). Con estos resultados, se procese a realizar la planimetría, y deéstaserealizalaaltimetría. Ejercicio 1
05 A n á l i s i s d e l t e r r e n o I n f o r m e Proceso

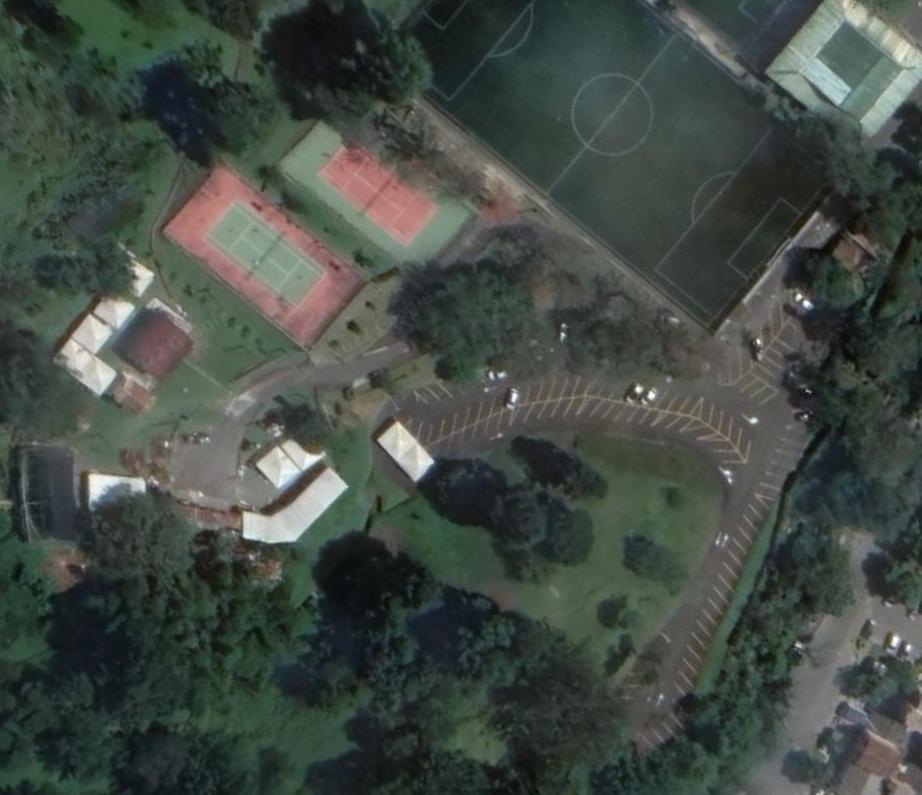

El terreno escogido se ubica en la parte trasera de la Universidad de Medellín, específicamente en la parte de atrás de las canchas de tenis. Se escogió ese sector, ya que cuenta con terrenos con característicasmuyvariadas,destacandolosterrenosconpendientes. Una vez escogido el terreno, se procede a tomar las medidas solicitadas (altura, ancho, largo). Posterioraesto,sehaceunanálisisdelasmedidastomadasparaprocederalaconstruccióndela altimetríaydeplanimetría.Losplanosestánproyectadosenunaescala1:60.
06 A n á l i s i s d e l t e r r e n o I n f o r m e Ejercicio 1
Altimetríayproducciónenelmaterial
Primeramente, se realizó la planimetría del terreno, en el cual se dibujaron 20 curvas de nivel aleatoriamente, ya que en este caso, no se contaba con esos datos exactos y el propósito del ejercicio estaba centrado en entender y poner en práctica los nuevos conceptos aprendidos. Luego de la planimetría, se desarrolló la altimetría, en la que se proyectó cada curva a su respectiva altura y poder diferenciar y visualizar los distintos niveles. Realizados los planos, se procede a realizar la maqueta. Los materiales utilizados para ésta fueron: colbón, bisturí, lápiz, hojas de papel y cartón reciclado. Se dibujan cada una de las 20 curvas de nivel sobre el cartón, y luego se realiza el corte de ellas. Finalmente se ensamblan, obteniendo la maqueta del terreno escogido.
07 A n á l i s i s d e l t e r r e n o I n f o r m e

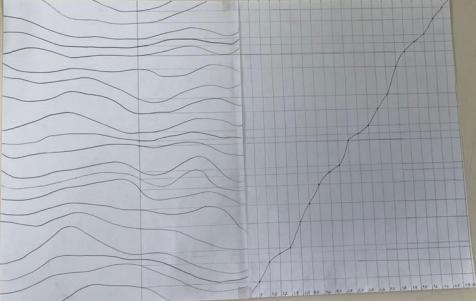

Producción 2D
08 A n á l i s i s d e l t e r r e n o I n f o r m e Ejercicio 1

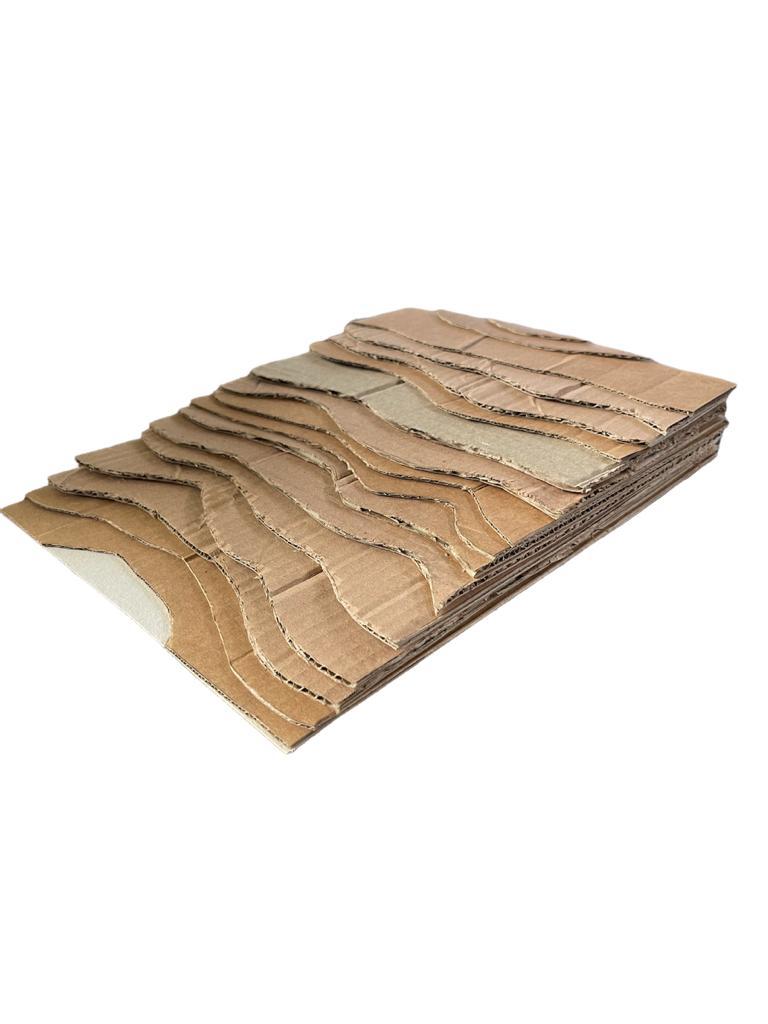

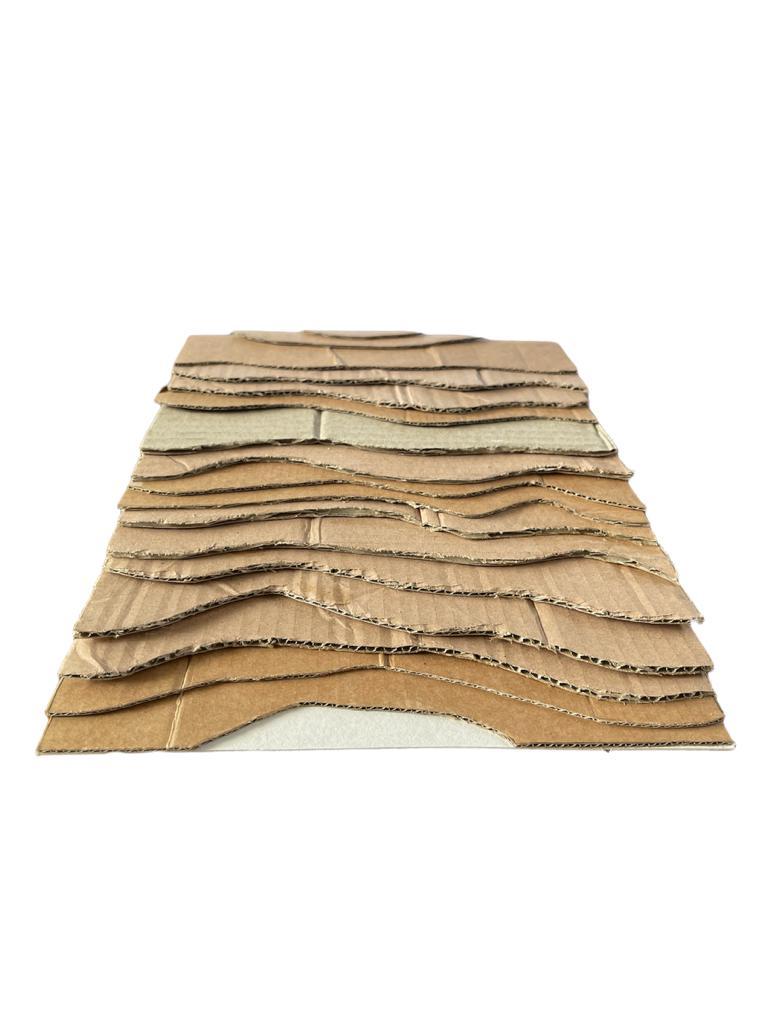

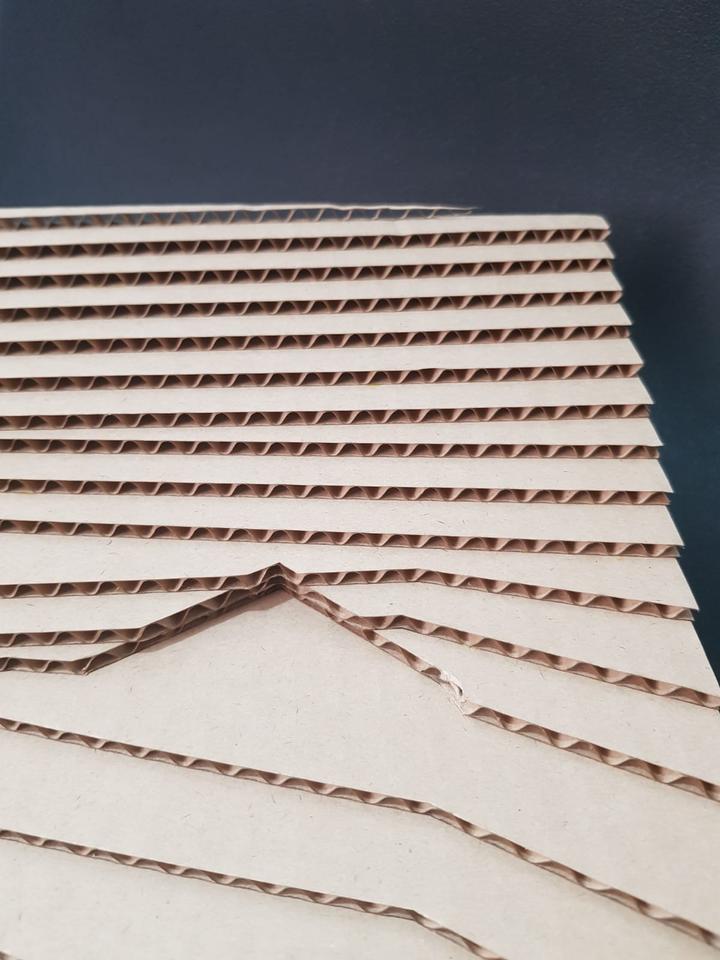

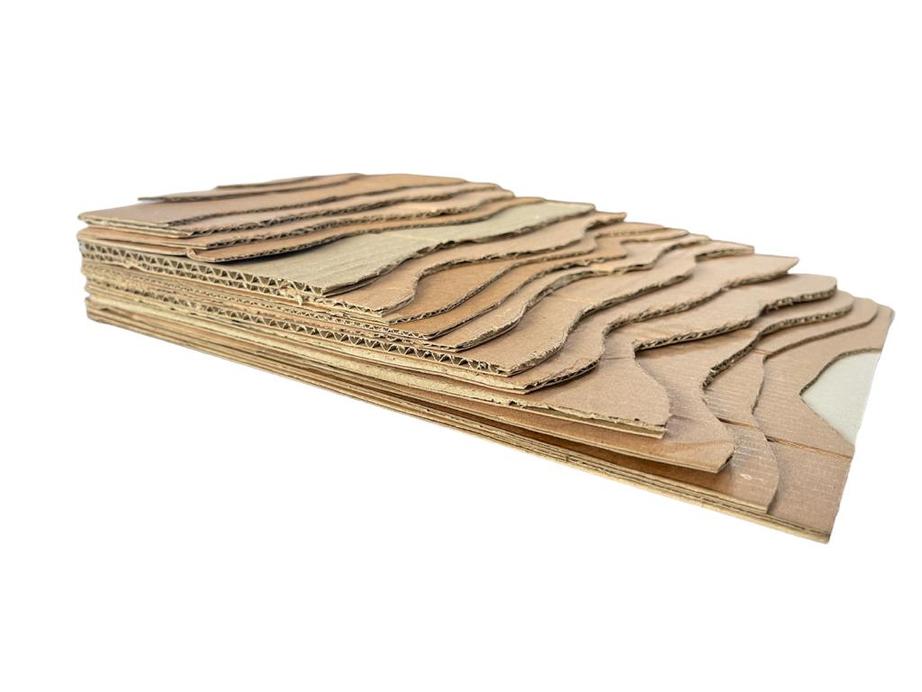

Para finalizar, se dibujaron y cortaron todas las curvas de nivel en el cartón, cada curva es un plano que corta el terreno, y apilándolos todos permitieron la representación del terreno.
09 A n á l i s i s d e l t e r r e n o I n f o r m e Producción y corte 3D
10 A n á l i s i s d e l t e r r e n o I n f o r m e a
Análisisdelterreno Ejercicio2 Informe 11 Realizadopor: ValentinaÁlzate,AdrianaBenavides,AnyiGiraldoyMaríaCamilaJacquin TécnicasCompositivas-Prof.JhonEdissonArroyave
12 A n á l i s i s d e l t e r r e n o I n f o r m e Introducción Medidas del terreno escogido Proceso (Programas topográficos) Producción 2D (Curvas de nivel y altimetría) Modelado 3D y machote 1. 2. 3. 4. 5. Contenido
Introducción A n á l i s i s d e l t e r r e n o I n f o r m e
El siguiente informe, se basa en el análisis de un terreno escogidoaleatoriamentedentrodelaciudaddeMedellín. Por medio de herramientas tecnológicas, se pudo tener un acercamiento a los diferentes terrenos que puede haber en la ciudad y así, poder escoger el más adecuado para el ejercicio planteado. La finalidad del ejercicio fue utilizar las diversas plataformas digitales que nos permiten obtener información más detallada delosterrenos.
13
El terreno escogido se ubica en el corregimiento de Santa Elena. Se escogió ese sector, ya que destacan los terrenos con pendientes. Una vez escogido el terreno en Google Earth, se procede a escoger el pedazo del terreno con el que se quiere trabajar. Luego, se usó el software "Global Mapper", el cual nos proporcionó las curvas del nivel del terreno. Posterior a esto, se hace un análisis de las medidas tomadas para proceder a la construcción de la altimetría y de planimetría en Illustrator. Los planos están proyectados en una escala 1:500. La equidistancia elegida para este proyecto fue de 0.7. Para la entrega 3D, se nos solicita realizar entre 20 y 30 curvas de nivel. Con estos resultados, se procese a realizar la planimetría, y de ésta se realiza la altimetría.
15 A n á l i s i s d e l t e r r e n o I n f o r m e Proceso Ejercicio 2

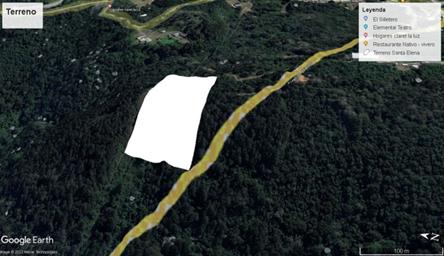

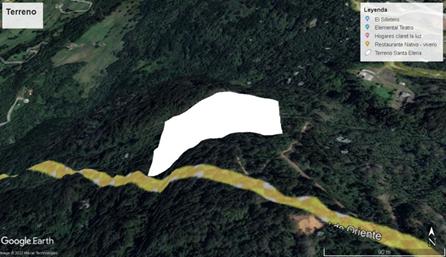

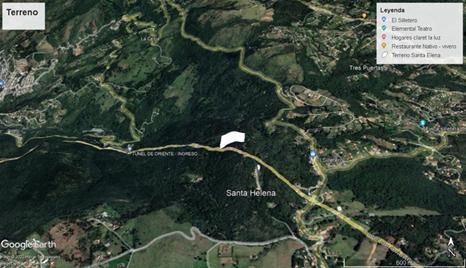

16 A n á l i s i s d e l t e r r e n o I n f o r m e Ejercicio 2GoogleEarth

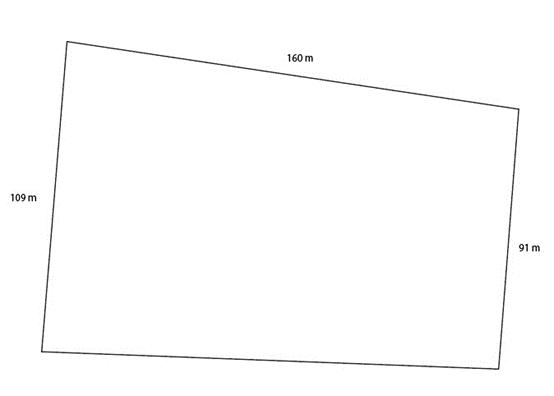

14 A n á l i s i s d e l t e r r e n o I n f o r m e Escala1:500 Ancho:109mts Ancho:91mts Largo:160mts Ejercicio 2 Medidas del terreno escogido
17 A n á l i s i s d e l t e r r e n o I n f o r m e Producción 2D CurvasdenivelyAltimetría
El programa Global Mapper, nos proporcionó toda la información correspondiente a las curvas de nivel del terreno, obteniendo 20 (según lo requerido). Luego de este proceso, procedemos a hacer uso de Illustrator para poder realizar la planimetría y altimetría del terreno.

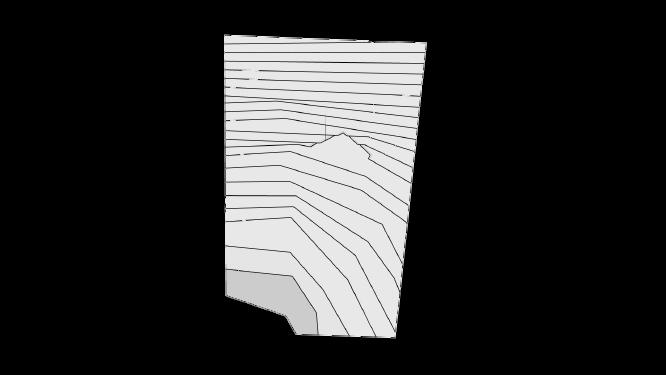

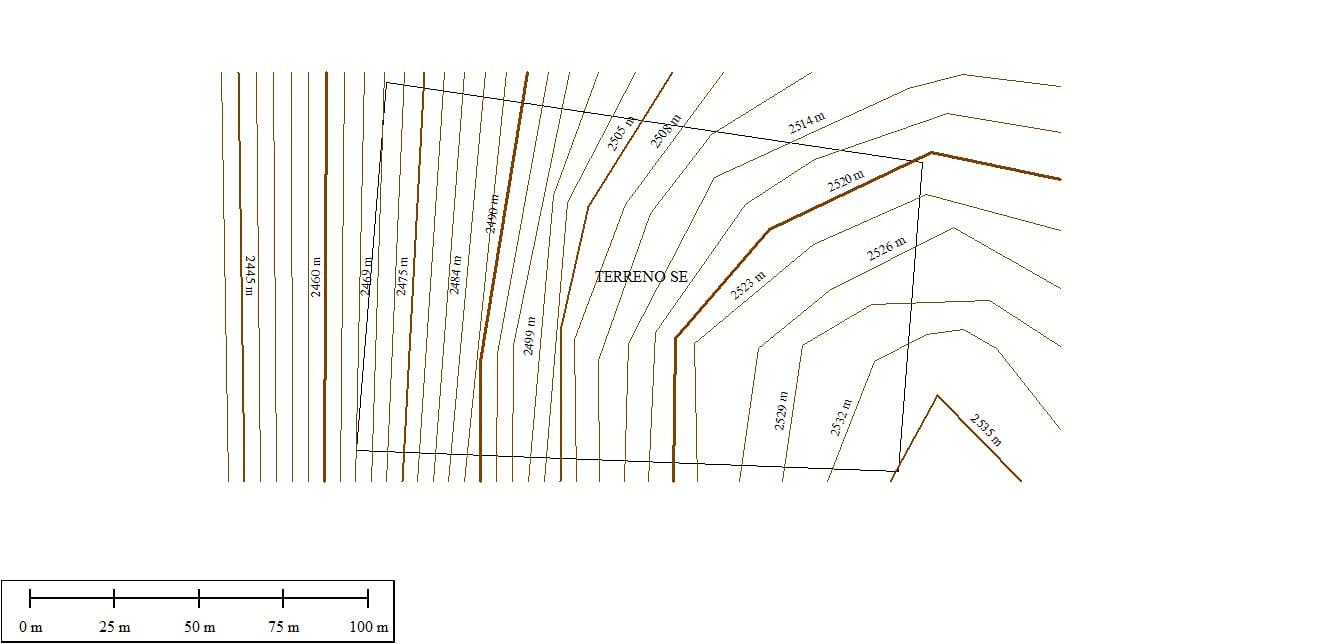

18 A n á l i s i s d e l t e r r e n o I n f o r m e Curvas de Nivel

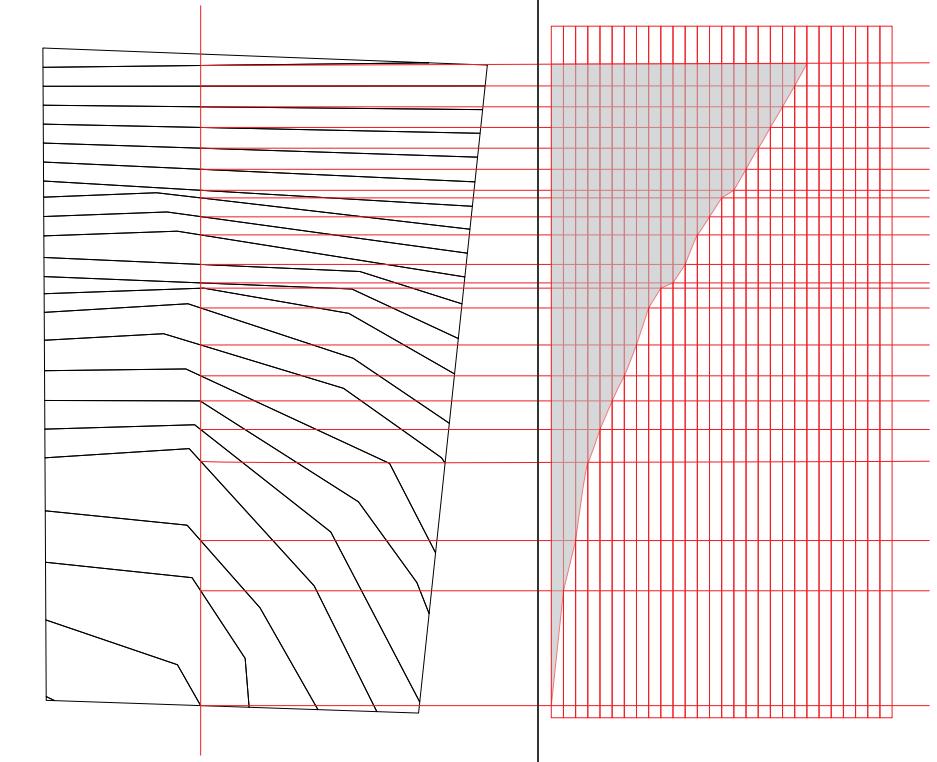

19 A n á l i s i s d e l t e r r e n o I n f o r m e Altimetría
Modelado 3D y Machote
Después de tener el resultado de la altimetría y las curvas de nivel de nuestro terreno, podemos empezar con la realización del modelado 3D en cualquier programa de vectorización en tres dimensiones, el escogido fue Rhinoceros.

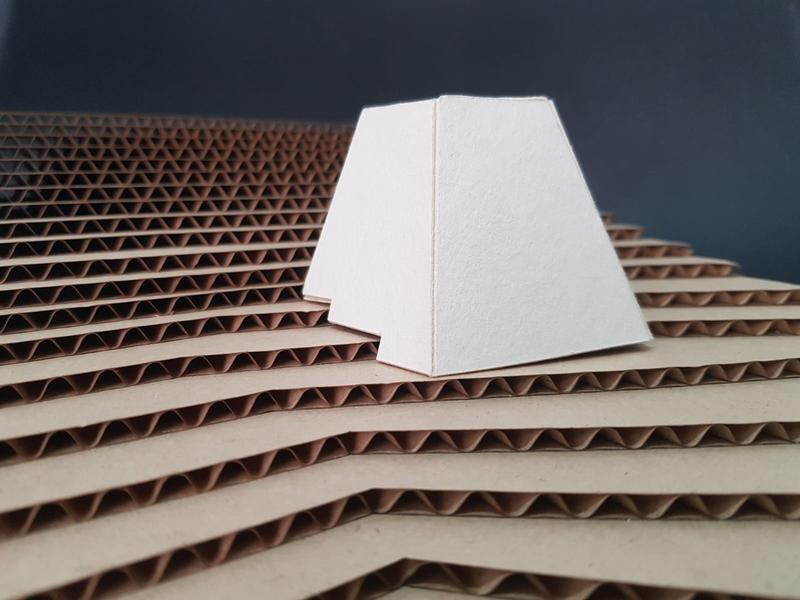

Podemos evidenciar la topografía del terreno escogido y además, la segunda condición de nuestro entregable geométrico, donde debe impactar el terreno y el geométrico se acomode a la topografía del mismo.
20 A n á l i s i s d e l t e r r e n o I n f o r m e
21 A n á l i s i s d e l t e r r e n o I n f o r m e Vistas del Terreno

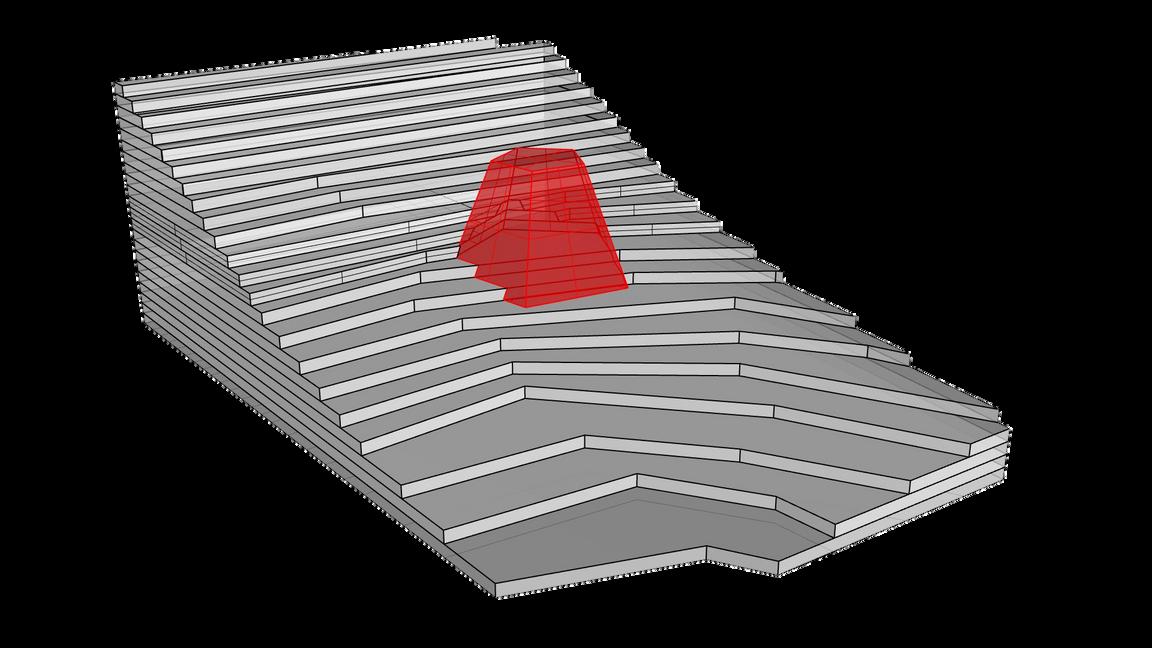

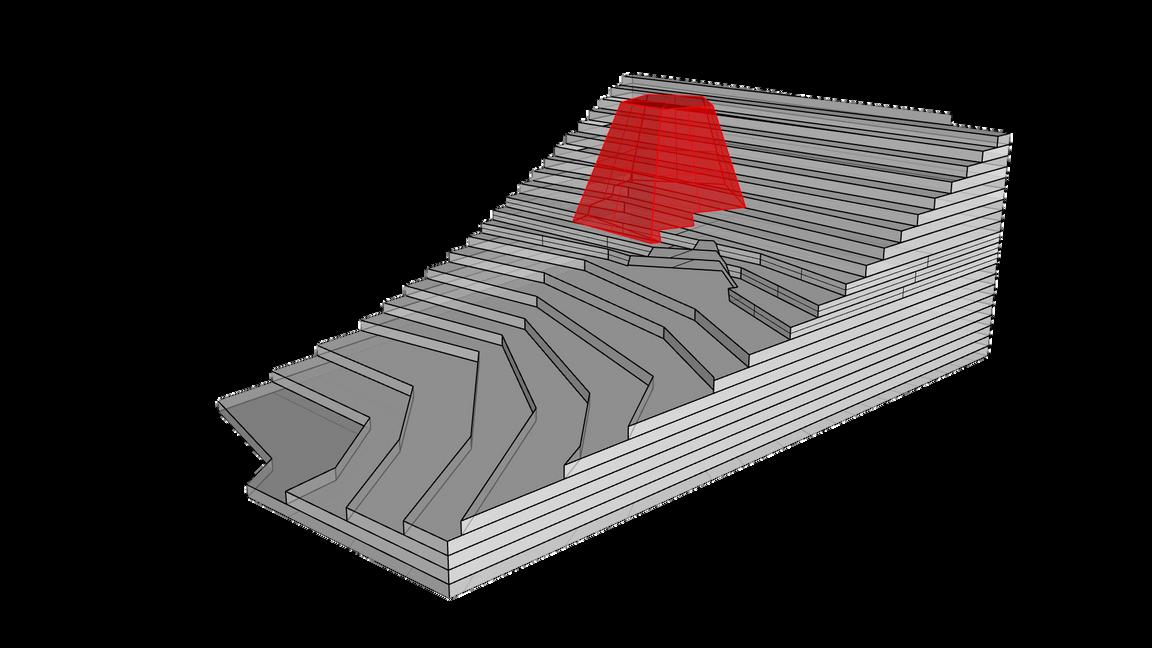

22 A n á l i s i s d e l t e r r e n o I n f o r m e Modelado 3D

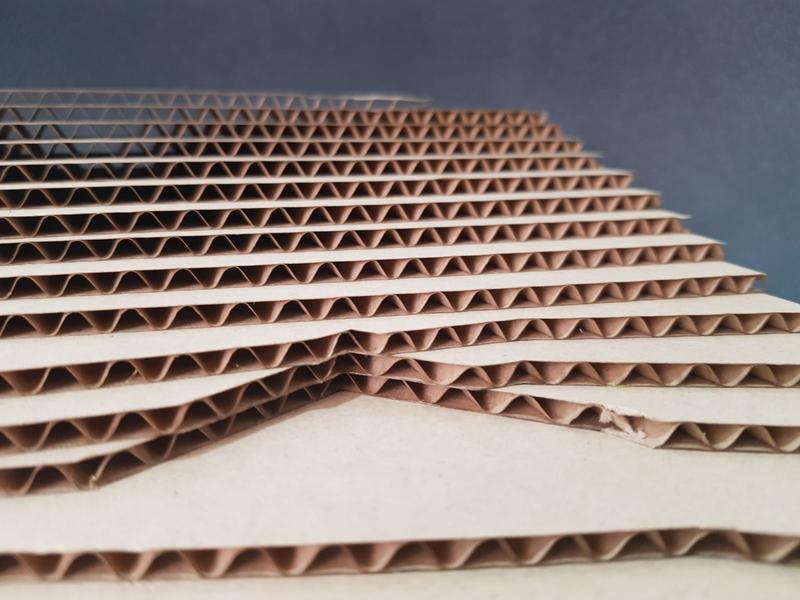

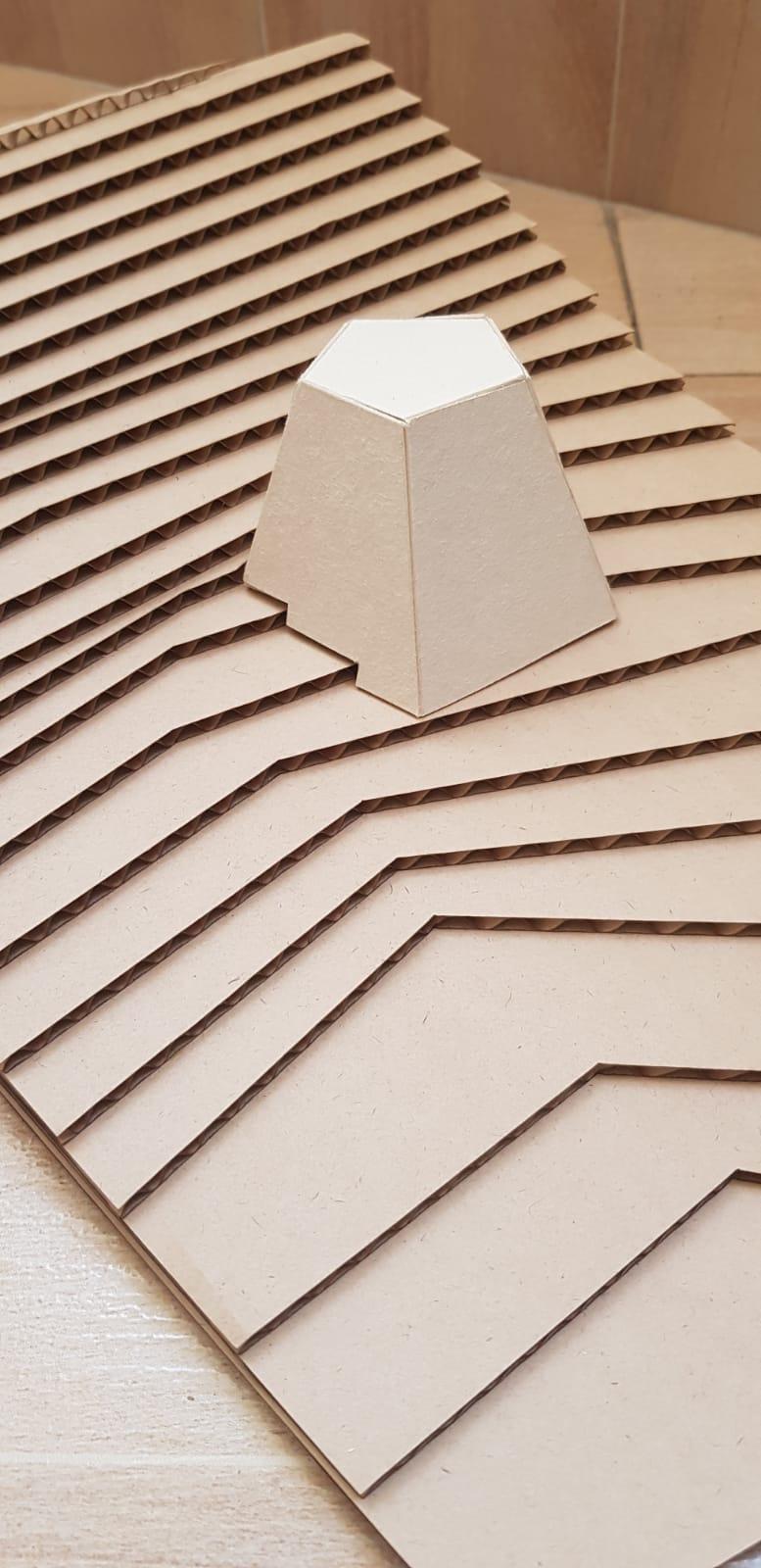

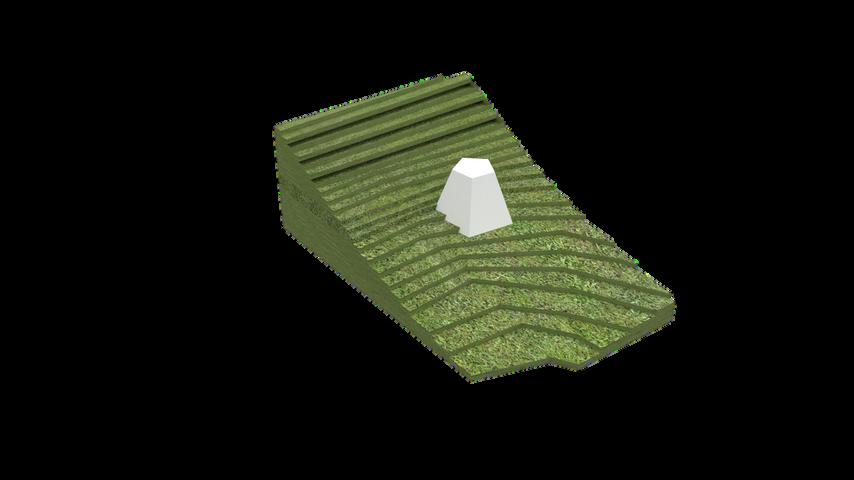

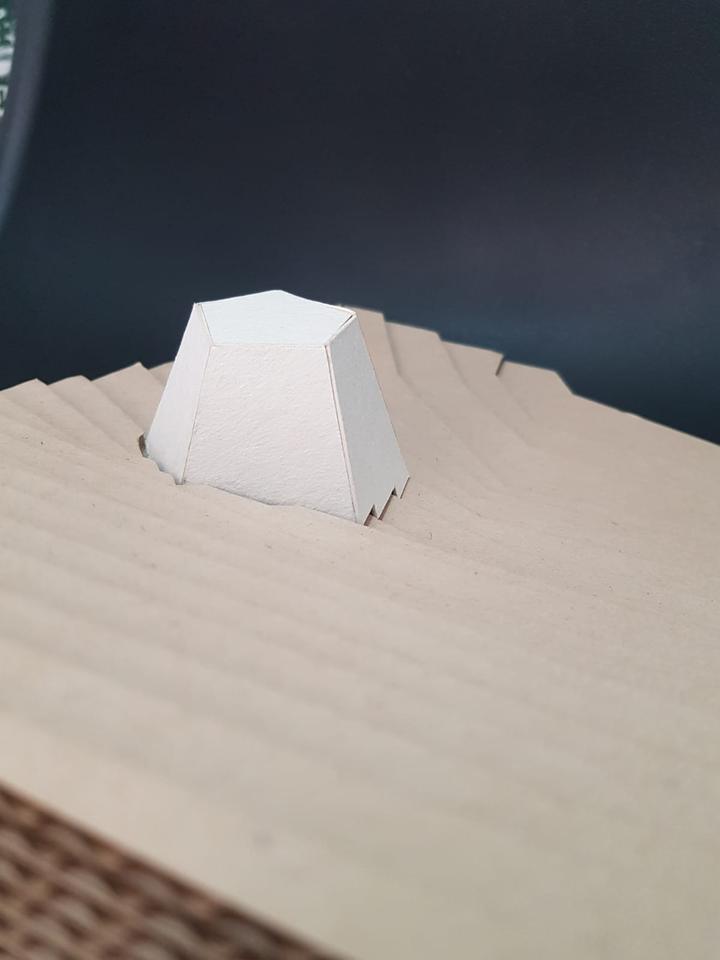

23 A n á l i s i s d e l t e r r e n o I n f o r m e Resultado final - Maqueta
