Iglesia San Nicolás
Mise en valeur
San Matías Réhabiltation
Iglesia San Cecilio Restauration
GRENADE
Appartements - Immeuble Clarté Le Corbusier, Genève Rénovation d’appartement BD Helvétique, Genève Hospital Sant Pau nouveaux usages Publications et prix Hôtel Goüin Neuvy-le-Roi Restauration TOURS p36 --- Salève ----- Rade Genève --Rue Saint-Laurent 1207 Genève 446 Les entreprises sont tenues de vérifier les cotes les niveaux sur place de signaler les erreurs éventuelles directio des travaux Tous droits reproduction, même partielle, des plans des documents, sont réservés DVK Architectes PLAN DU 8e ETAGE STUDIO EXECUTION PL 04 B base plan projet ind.Q 20.01.2017 selon projetM:\CLIENTS\548HELVETIQUE17\04DESSINS\TEXTURES\marbre M:\CLIENTS\548HELVETIQUE17\04DESSINS\TEXTURES\marbrepalier1.jpg Parquet actuel Lambourdage gravats 7.5 cm Faux plancher Staff voisin Fermacell cm Chappe granules Solivage 21.5 cm PLAN APPARTEMENT PROJET PL02 B Modifications 548 Tous les droits de reproduction, même partielle, des plans et des documents, sont réservés DVK Architectes N SITUATION EXISTANTE SITUATION DE PROJET 19.05.2017
Iglesia San Nicolás - 1525, Granada, Espagne
Restauration et mise en valeur
Stage de master - Antonio Martín Muñoz arquitecto - 2014
L’Eglise San Nicolás, dans un état de délabrement, nécessite une restauration et une mise en valeur. De part sa position privilégiée dans le quartier de l’Albaicin et son implantation sur des références constructives des époques islamiques et romaines, le projet comportent des objectifs majeurs.
3 6 0 2 4 0 2 12 0 4 20 10 0 5 15 10 0 5 15 0 10 5 15
Voûte en verre
L’Eglise a subi un incendie en 1932. Dans le chevet majeur, nous apercevons des restes des voûtes gothiques qui cou vraient cet espace. Selon Barrios Rozúa, un professeur de l’école d’architecture de Grenade, ces voûtes ne seraient peut être pas les originales. Elles auraient été refaites au XIXème siècle après la destruction d’une partie de l’Eglise. Le projet contemporain doit donc se positionner dans cette histoire de l’édifice religieux. Refusant une anasty lose, de l’historicisme, le projet utilise du verre, matériau à la fois classique (vi traux d’églises etc…) et contemporain: Expressif, beaucoup de nuances pos sibles et surtout un apport de lumière dont manque cruellement l’Eglise pour revivre. Le procédé consiste à intercaler
Generalife
Sacramonte San Miguel Alto
Projet Etat actuel
Centre culturel San Matías Granada
Restauration - Prof : Eduardo Zurita ETSA Granada
L’édifice est situé dans le quartier San Matias de Granada. L’objectif premier du projet est de connecter les deux places publiques du contexte grâce à la réhabilitation de l’édifice en un centre culturel de quartier. Son nouveau caractère programmatique ouvert permet de dégager le rez de chaussé pour créer cette continuité de trame urbaine jusqu’à l’intérieur même du bâtiment.

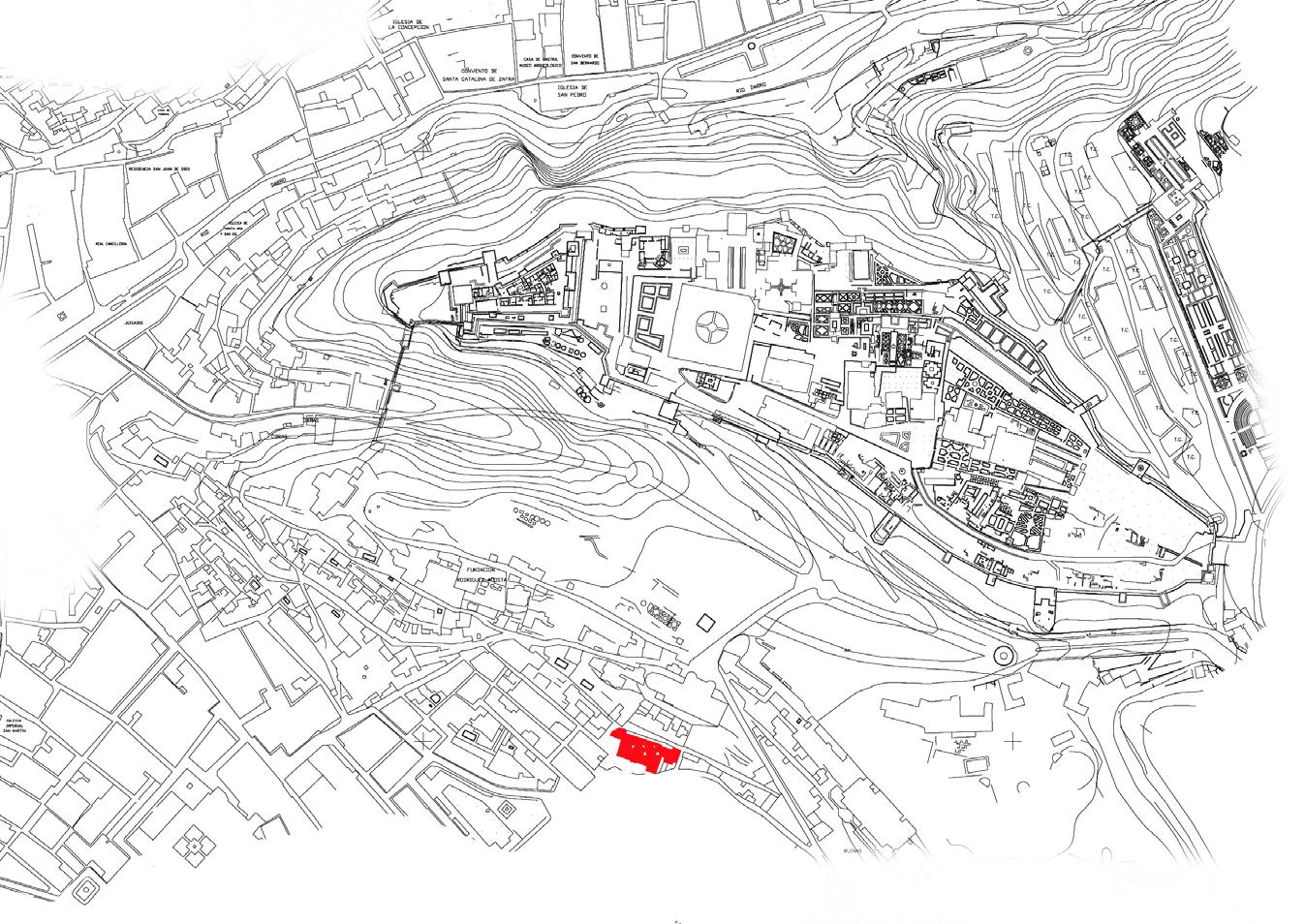

Plan général: 1 place avec terrasse de cafétéria, 2 Place de l’édifice, 3 réserve arquéologique
Façade Ouest
0 2 0 2 12 0 4 10 0 5 10 0 5 0 10 5 15 3 2
Salle d’exposition dernier étage avec terrasse AA’ +1 +3 Sous sol et RDC +2
Façade Nord
Pavillon de l’Administration de l’enceinte
Historique Hôpital Sant Pau
Projet éditorial de livre sur le projet ONL arquitectura 2010-2014.
L’édifice fut construit entre 1902 et 1912 par Lluís Domenech i Montaner et inauguré en 1930, sept années après la mort de l’architecte. Il a souffert de beaucoup de modifications pendant sa fonction d’hôpital. Plusieurs parties ajoutées endommagèrent l’état initial du projet de l’architecte du mouvement “modernismo”
En 1978, l’Hôpital de la Santa Creu i Sant Pau fut déclaré monument artistique d’intérêt national. Ce classement permit une meilleur préservation de l’édifice. En 1997, l’oeuvre fut inscrite sur la liste de l’UNESCO comme patrimoine mondial, en même temps que le Palais de la musique de Barcelone (1905-1912).
Façade Nord
Salle de concert et de conférences
Le projet s’est inspiré de l’espace original de l’ancienne bibliothèque de l’hôpital. La destruction du plancher, libérant les voûtes colorées ont permit de redécouvrir ce magnifique espace enfoui sous des décennies de modifications.
Sala H
Immeuble Clarté, Le Corbusier - Genève
Rénovation d’appartements
DVK architectes - rue saint Laurent, Genève, Suisse, 2017.
L’immeuble Clarté de Le Corbusier, immeuble d’avant garde, a été construit entre 1930 et 1932 par Le Corbusier. Il est l’un des emblèmes du mouvement moderne, introduisant ce mouvement à Genève en Suisse. Il exprime bien sûr les cinqs points: pilotis, toiture terrasse, plan libre, façade libre et fenêtre en bandeau.
L’immeuble fait l’objet d’un classement au titre de monument historique depuis 1986. Le site est classé depuis 2016, avec 16 autres oeuvres de Le Corbusier, au patrimoine mondial de l’UNESCO.
Un des objectifs de la rénovation d’appartement dans cet immeuble est de préserver au maximum l’esprit originel de l’oeuvre de Le Corbusier. Les éléments originaux sont préservés et restaurés, les ajouts postérieurs sont éliminés et la palette de couleur de Le Corbusier est utilisée.
CHAMBRE 12.50 m² BUANDERIE 3.70 m² ML/SL CUISINE VIDE SUR CAGE D'ESCALIER PC CS V. S.D.B. 4.00 m² Catalano Zero Saillie 55 cm CUISINE 6.7m² HSP 290cm CHAMBRE 9.25 m² HSP 290cm SEJOUR 32 m² HSP 290cm SDB 3.5m² HSP 298cm Plan des projets de rénovation d’appartements. 8ème étage - Immeuble Clarté - Le Corbusier.
Rénovation d’un appartement - Genève
DVK architectes - Boulevard Helvétique, Genève, 2017.
Le projet se situe Boulevard Helvétique dans un bâtiment de style Haussmanien de 235m².
Le projet, étudié en proche collaboration avec les clients s’articule en deux parties:
L’une pour la réception d’invités avec le salon de réception, la salle à manger et un élément très important de partage, la cuisine. L’autre partie est celle, plus intime, réservée aux maîtres d’ouvrage: La chambre, associée à sa salle de bain et son dressing, et une chambre visiteur et sa salle de bain permettent de recevoir des amis.
Les éléments d’époques, comme les moulures et les fenêtres, ont été préservés. Les espaces respirent grâce notamment à la perpective créée depuis la cuisine jusqu’au salon. Un espace continue modulé par des paroies coulissantes.
HSP: 312 13.5cm m2 HSP: 313 cm7m2 HSP: 311 cm 19 m2 HSP: 311 cm 11 m2 HSP: 308 cm2m2 HSP 314 6.5 m2 HSP 310 cm 4.5 m2 HSP 313 cm 3 m2 HSP 313 22 m2 HSP 313 cm 26 m2 HSP 311 cm 22 m2 HSP 310 29 m2 HSP 312 cm 18 m2 HSP : 312 cm 2.5 m2 HSP 311 cm P3 P4 P13 P14 85cm 232cm P6 PA P09 85cm 232cm P10 548 Tous les droits de reproduction, même partielle, des plans et des documents, sont réservés à DVK Architectes N Plan existant 1:200 Plan de Genève
M:\CLIENTS\0000-TEXTURES 3D\0000-TEXTURES PIERRE\travertin 01.jpg M:\CLIENTS\0000-TEXTURES 3D\0000-TEXTURES PIERRE\travertin 01.jpg M:\CLIENTS\0000-TEXTURES 3D\0000-TEXTURES PIERRE\travertin 01.jpg M:\CLIENTS\0000-TEXTURES 3D\0000-TEXTURES M:\CLIENTS\0000-TEXTURES 3D\0000-TEXTURES PIERRE\travertin 01.jpg M:\CLIENTS\0000-TEXTURES 3D\0000-TEXTURES PIERRE\travertin 01.jpg M:\CLIENTS\0000-TEXTURES 3D\0000-TEXTURES PIERRE\travertin 01.jpg M:\CLIENTS\0000-TEXTURES 3D\0000-TEXTURES PIERRE\travertin 01.jpg ML / SL M:\CLIENTS\465-CALVIN 11\04 DESSIN\000_TEXTURES\CREMAHON gris fonce.png Plan du projet - 1:100
Restauration - Iglesia San Cecilio - Granada
Stage de master - Antonio Martin Muñoz architecte
REALISE PAR UN PRODUIT AUTODESK A BUT EDUCATIF REALISE PAR UN PRODUIT AUTODESK A BUT EDUCATIF
Restauration de l’Hotel Goüin-Tours, France
Stage 3ème année - Olivier Rolland, restaurateur de sculpture
Hôtel particulier du xve siècle, vestige de l’architecture Renaissance de la ville. Il porte le nom des Goüin, une famille de riches banquiers bretons qui acheta l’hôtel en 1738. Détruit presque entièrement par les bombardements de 1940, ne laissant que la façade sud et la tour d’escalier. L’enjeux de la restauration était de redonner sa valeur de document à l’édifice ainsi que la conservation du tuffeau originel de construction.
L’hôtel Goüin fait partie du nouveaux projet d’aménagement de Tours après le Tramway inauguré en 2014 et le nouveau centre CCCB du bureau portugais Aires Mateus (2016).
Avant restauration - 2009 Relevé des altérations Après restauration - 2011
Restauration et pose de clés pendantes
Neuvy le roi
Plan général de l’Eglise de Neuvy le Roi - position des clés pendantes à restaurer
Constitution et pose
Les clés pendantes ont la même constitution que l’extérieur de la chapelle, à savoir du tuffeau. Elles ont subi plusieurs phases de restaurations : dessalement à l’eau de pluie, collage à la résine, changement des axes.
L’exercice de repose des clés sur la voûtes à 15m de hauteur est délicat (70 kg chacune). Les clés sont ensuites fixées à la voûte par des clavettes Puis recouvertes de fragments de tuiles, mortier de chaux hydraulique et sable.
Clé pendante après restauration
Numéros des clés pendantes. plan de Arnaud de Saint Jouan, ACMH.
