CÁTEDRA : ARQ. Jhonny Montalván Silva
GRUPO : 01
BLOQUE : Diagnostico Y Propuesta Urbana
INTEGRANTES : Leiner Campos Alarcón Marlith Hernández Pérez Marisel Chuquizuta Vásquez Ever Díaz Mego
Diseñamos tus sueños…

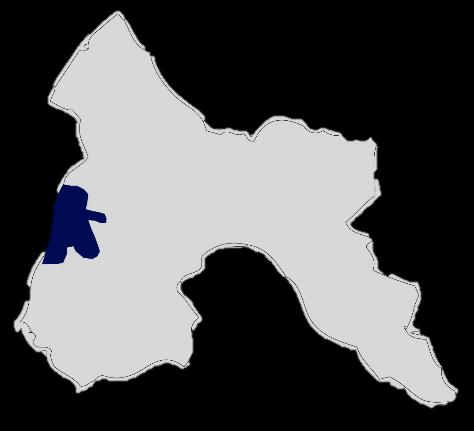

DATOS BÁSICOS
ALTITUD:63 50°
LATITUD: 6° 32 55" de latitud Sur 76° 21 45" de longitud Oeste
AZIMUT: 76 11°
ELEVACIÓN: 291 m s n m
PERÍMETRO: 363 m
ÁREA 8000 m2

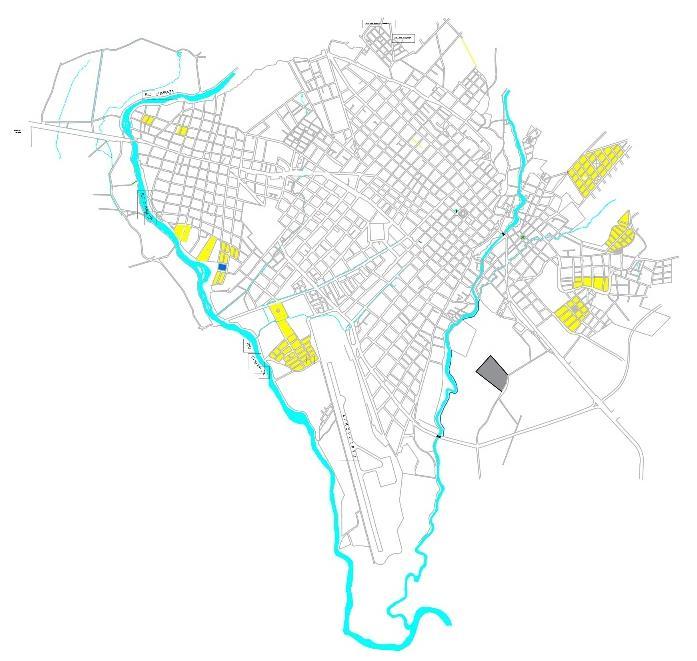

Viviendas
Institución educativa
Comercio

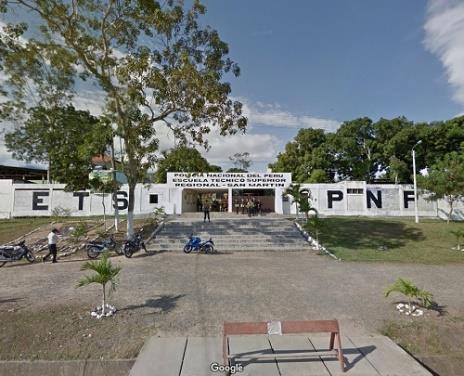

Educación técnica policial
Áreas verdes
Industria pesquera
PIZANA EXPRESS

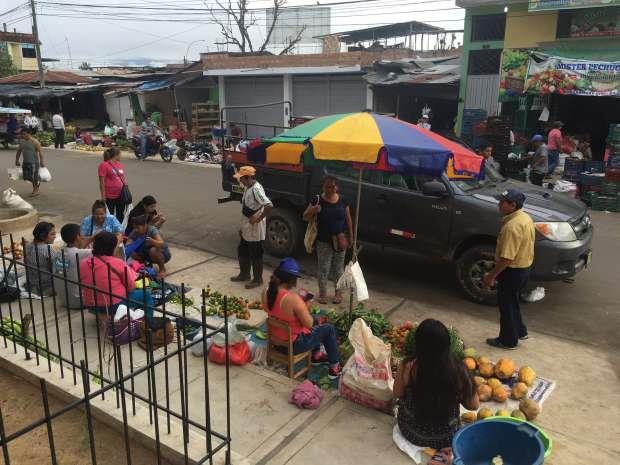

MERCADO N°03

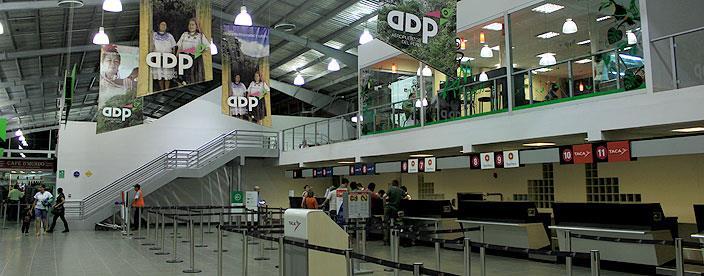

AEROPUERTO INT.
GUILLERMO DEL CASTILLO PAREDES

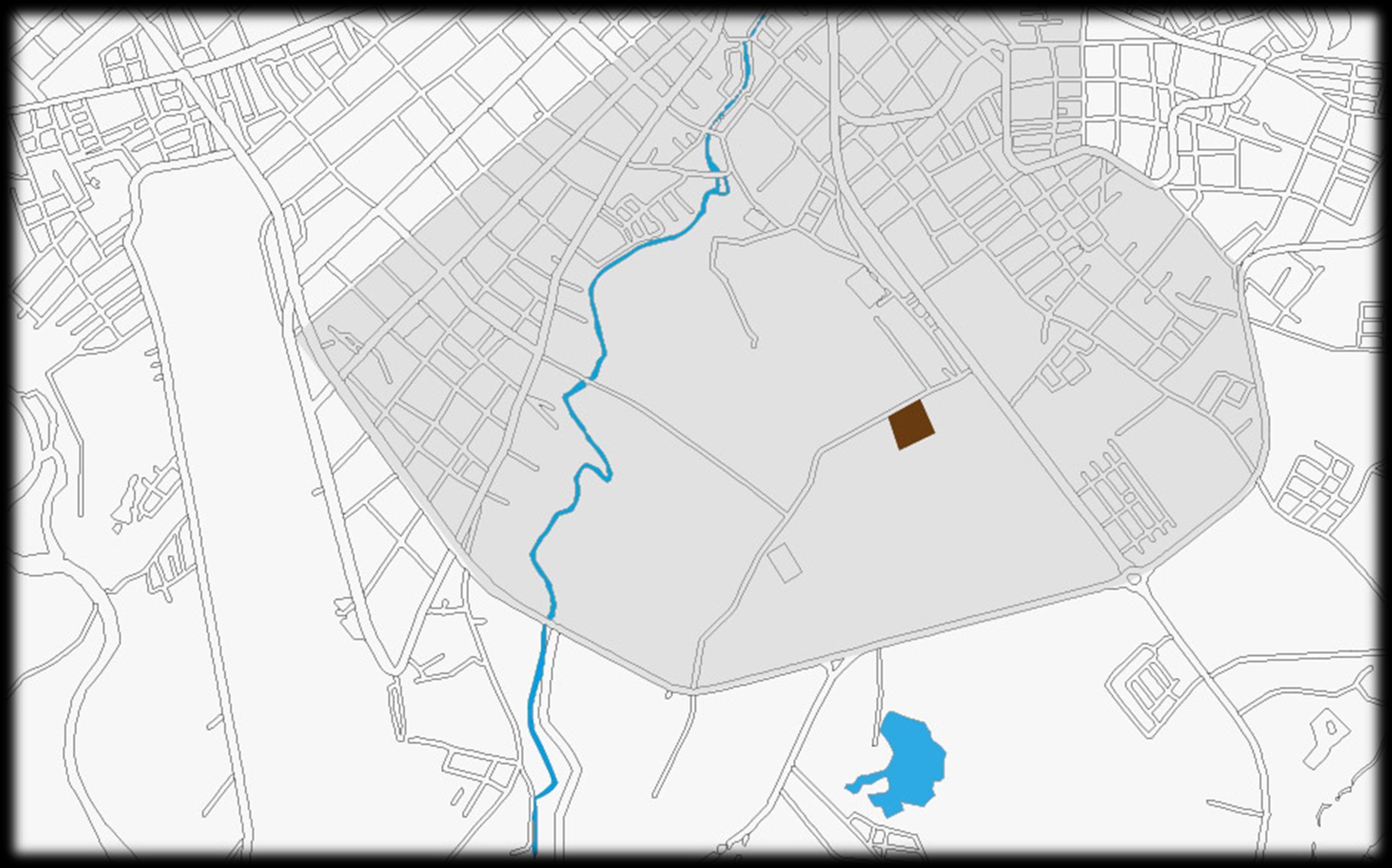

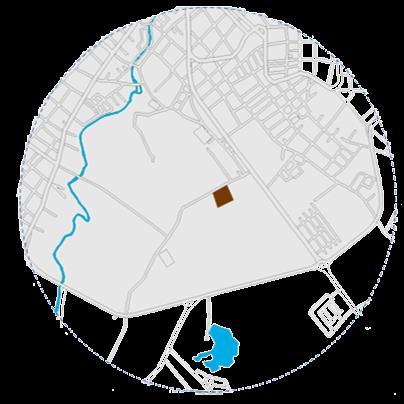

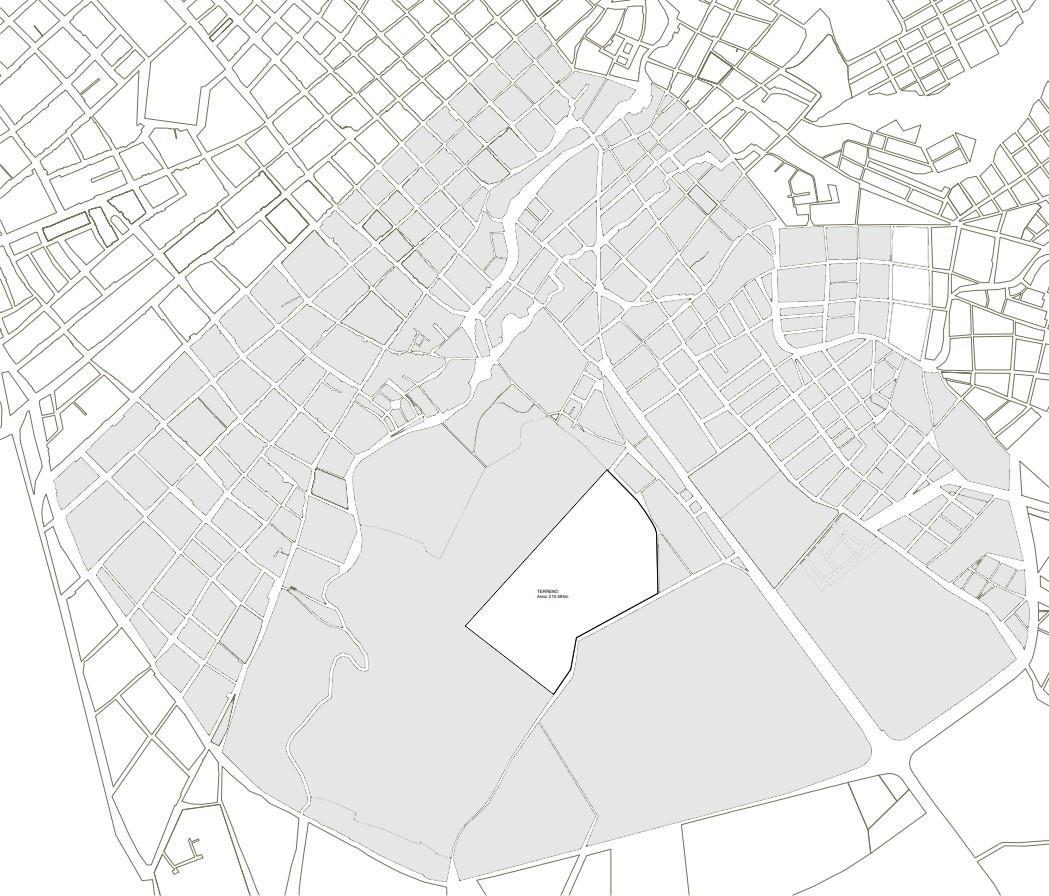

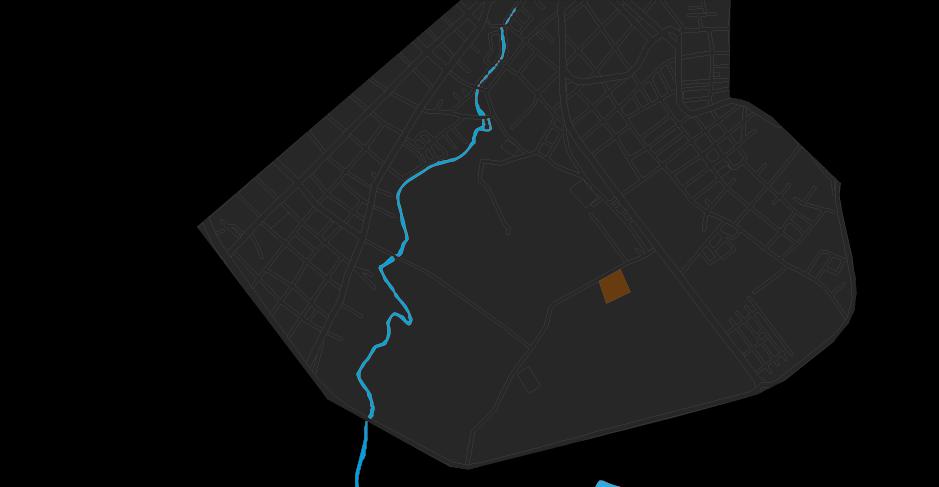

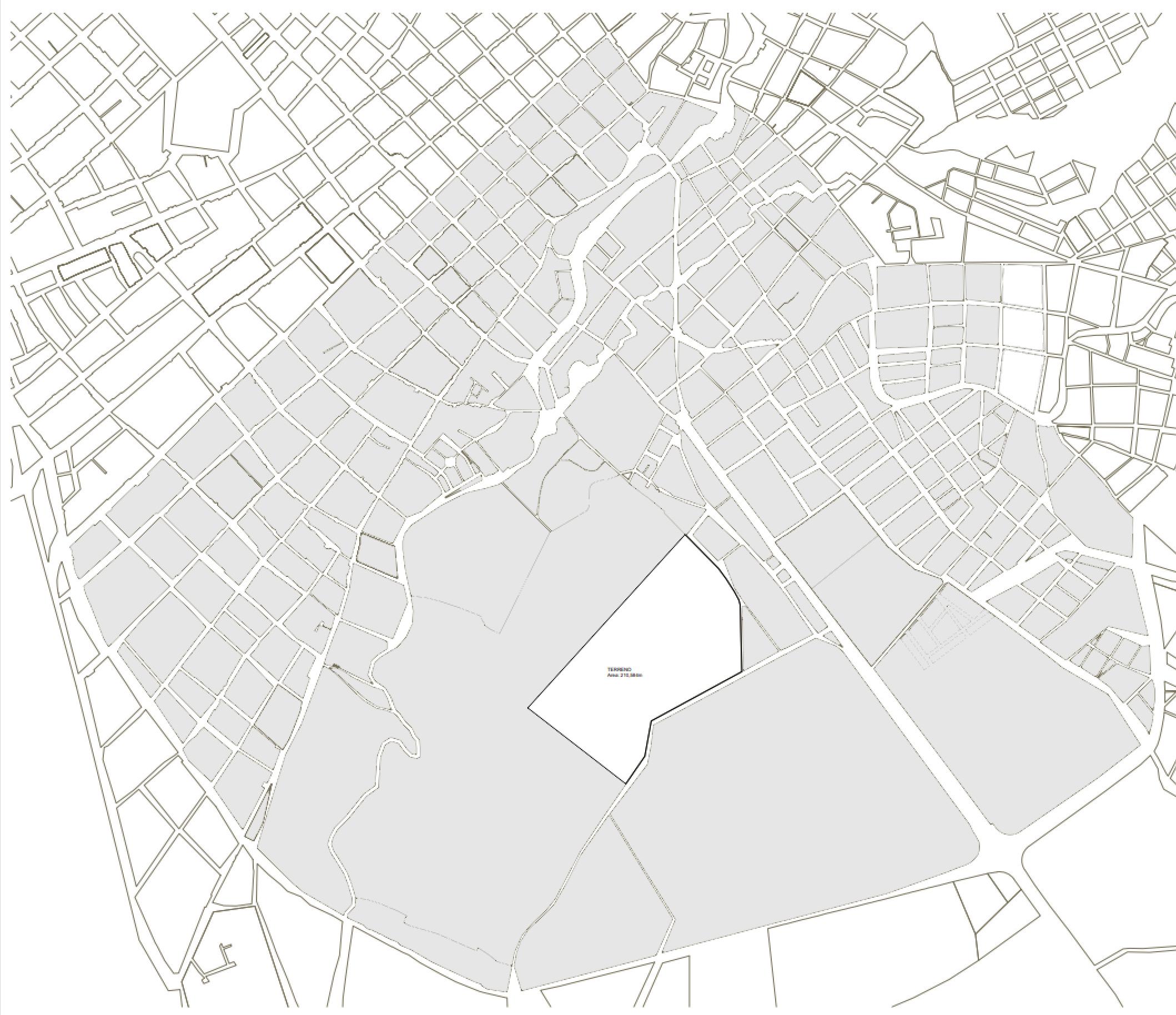

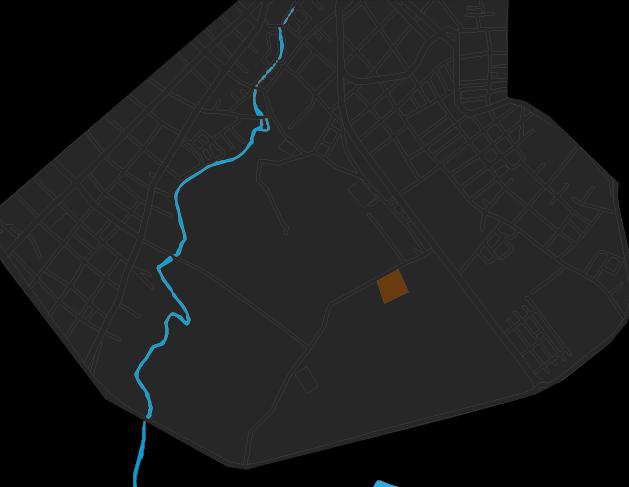

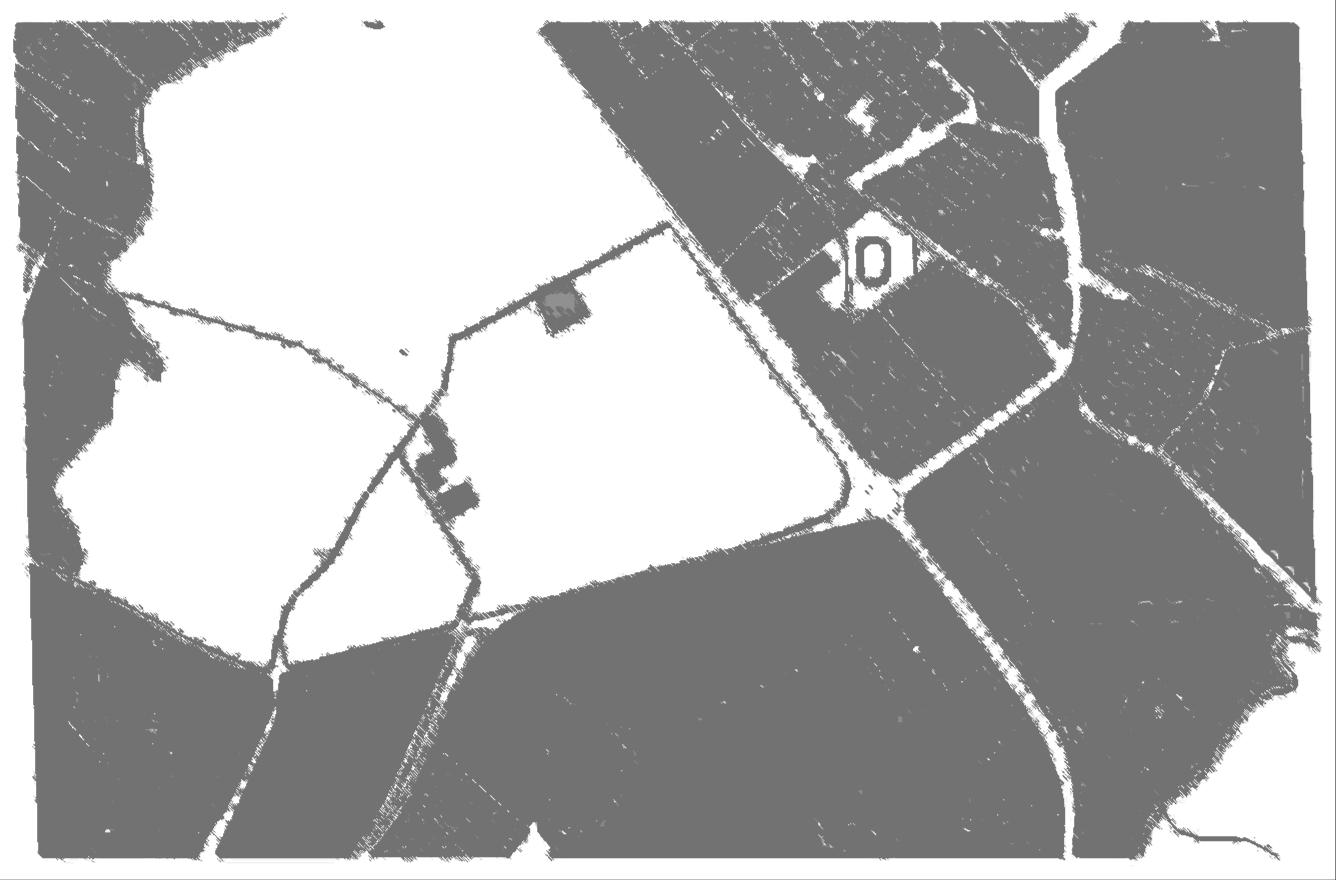

TERRENO

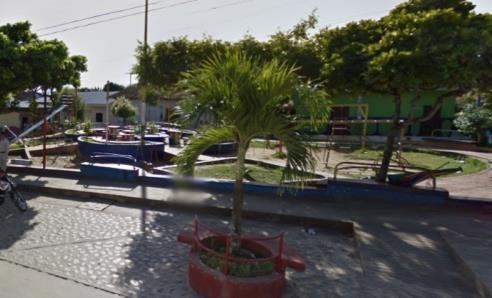

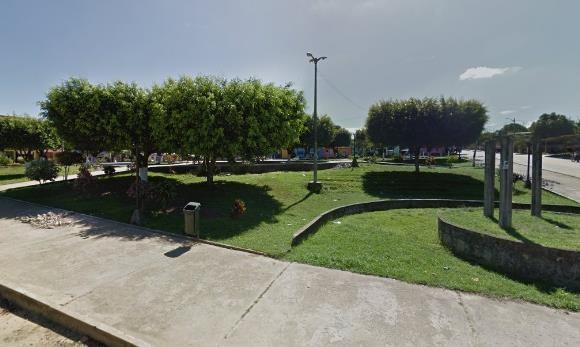

Plaza de san juan

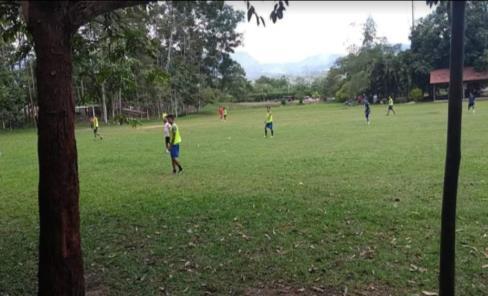

Parque deportivo:
Parque Infantil:
Campo deportivo-I.E

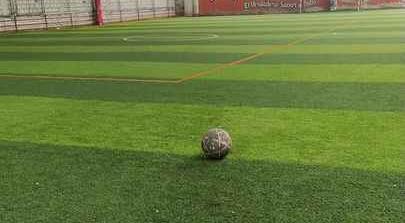

Campo deportivo

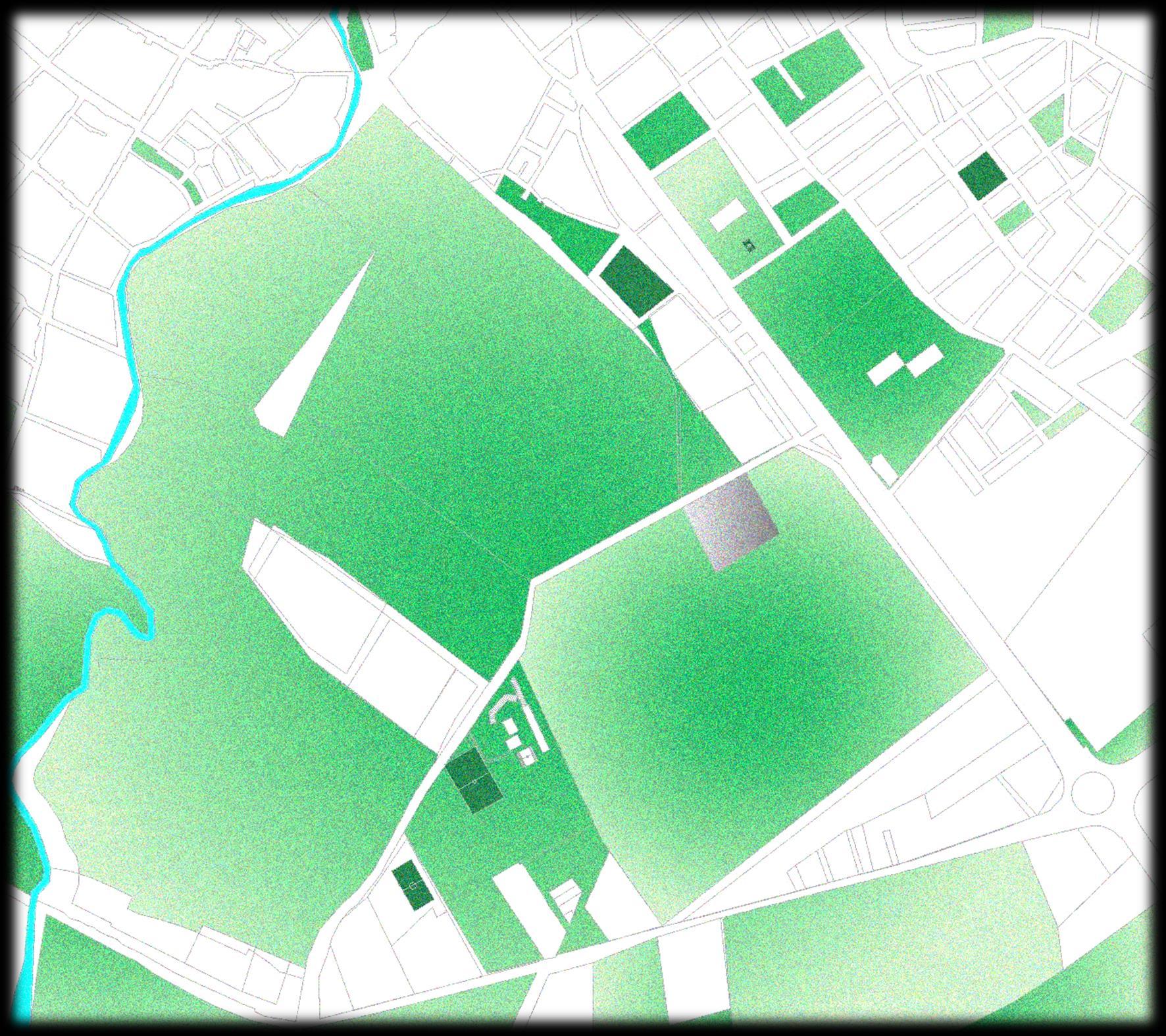

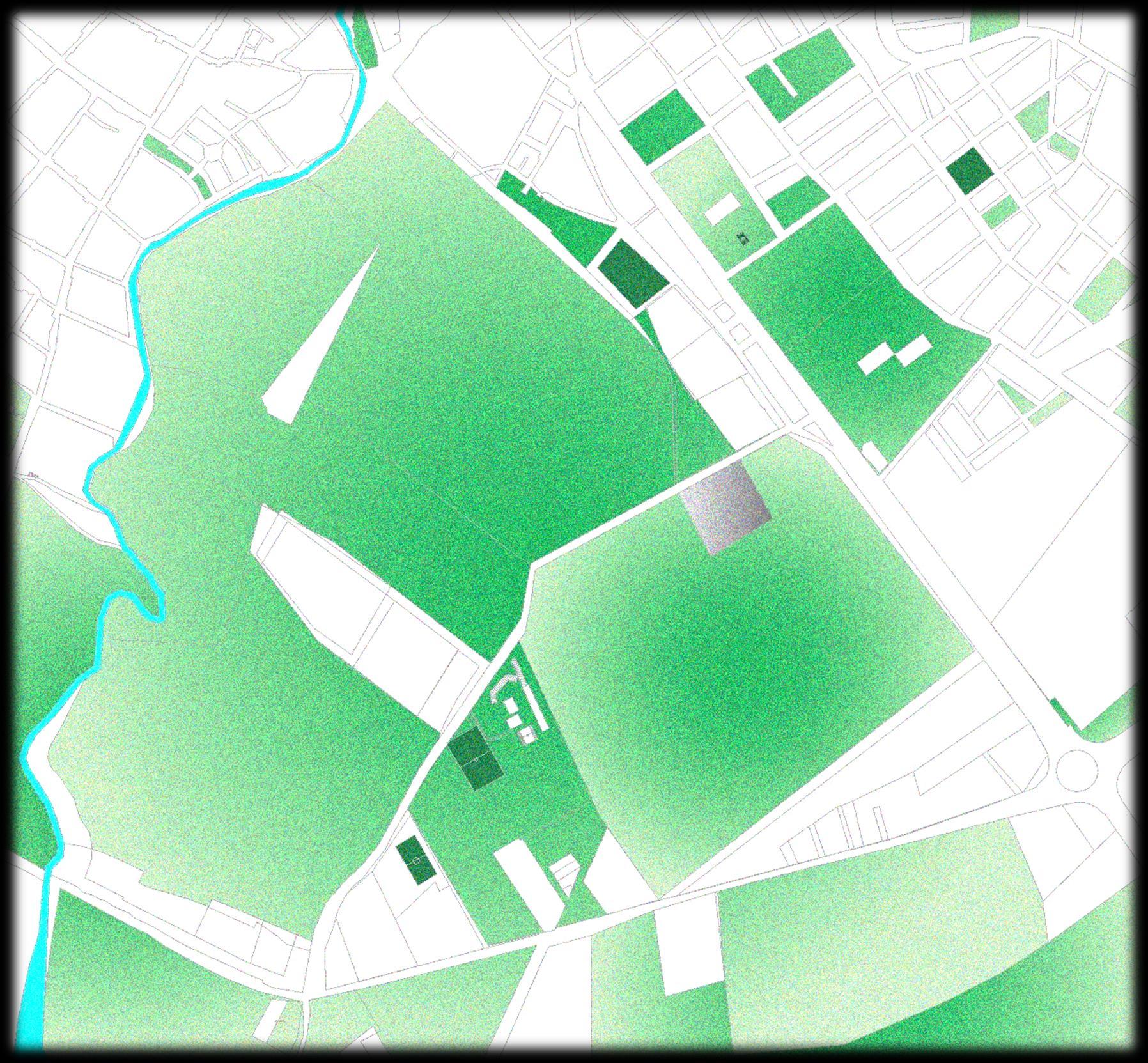

La zona de estudio cuenta con abundante área verde, ya sean publicas, parques, campos deportivos y zonas que aún no han sido intervenidas por el hombre.

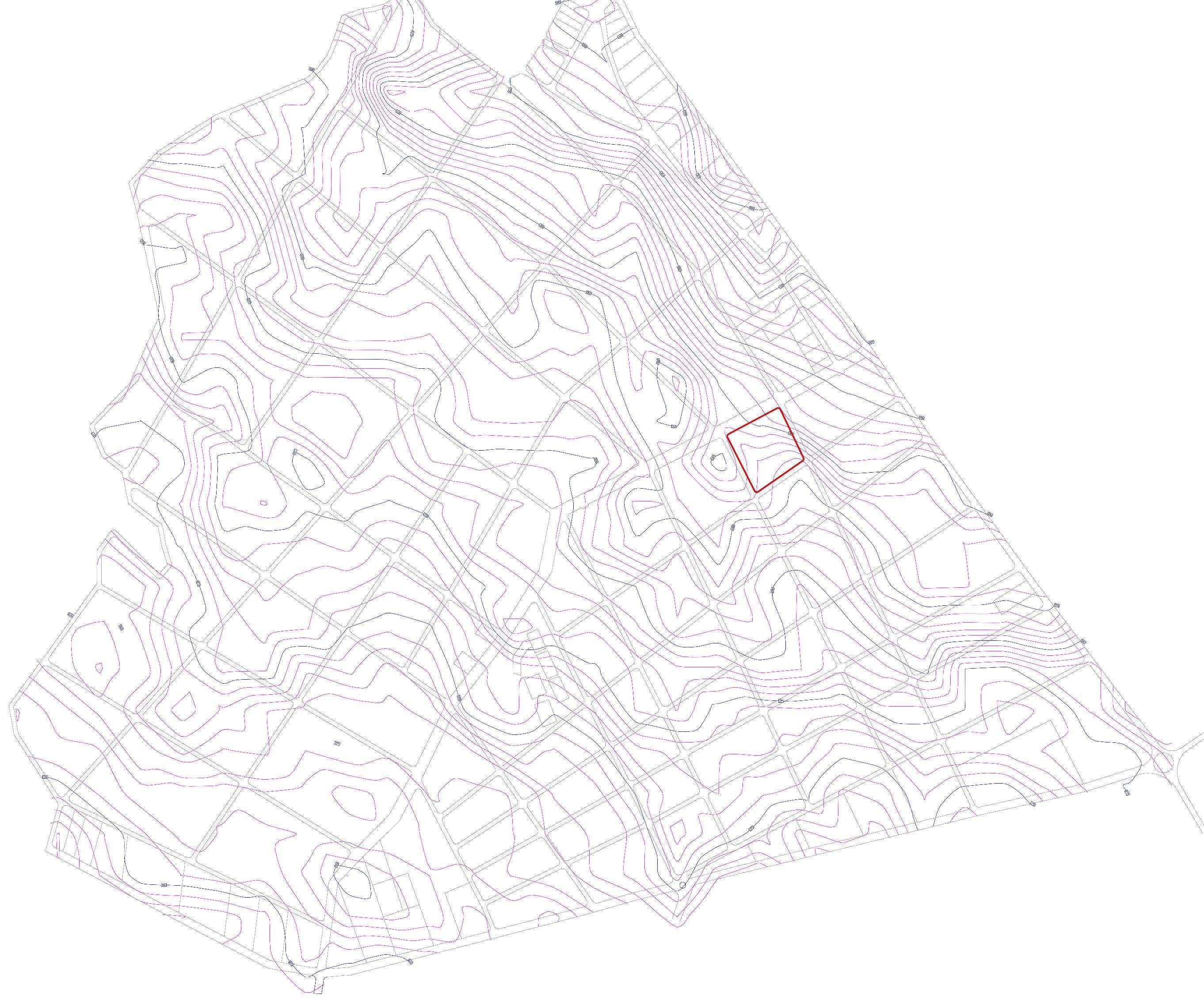

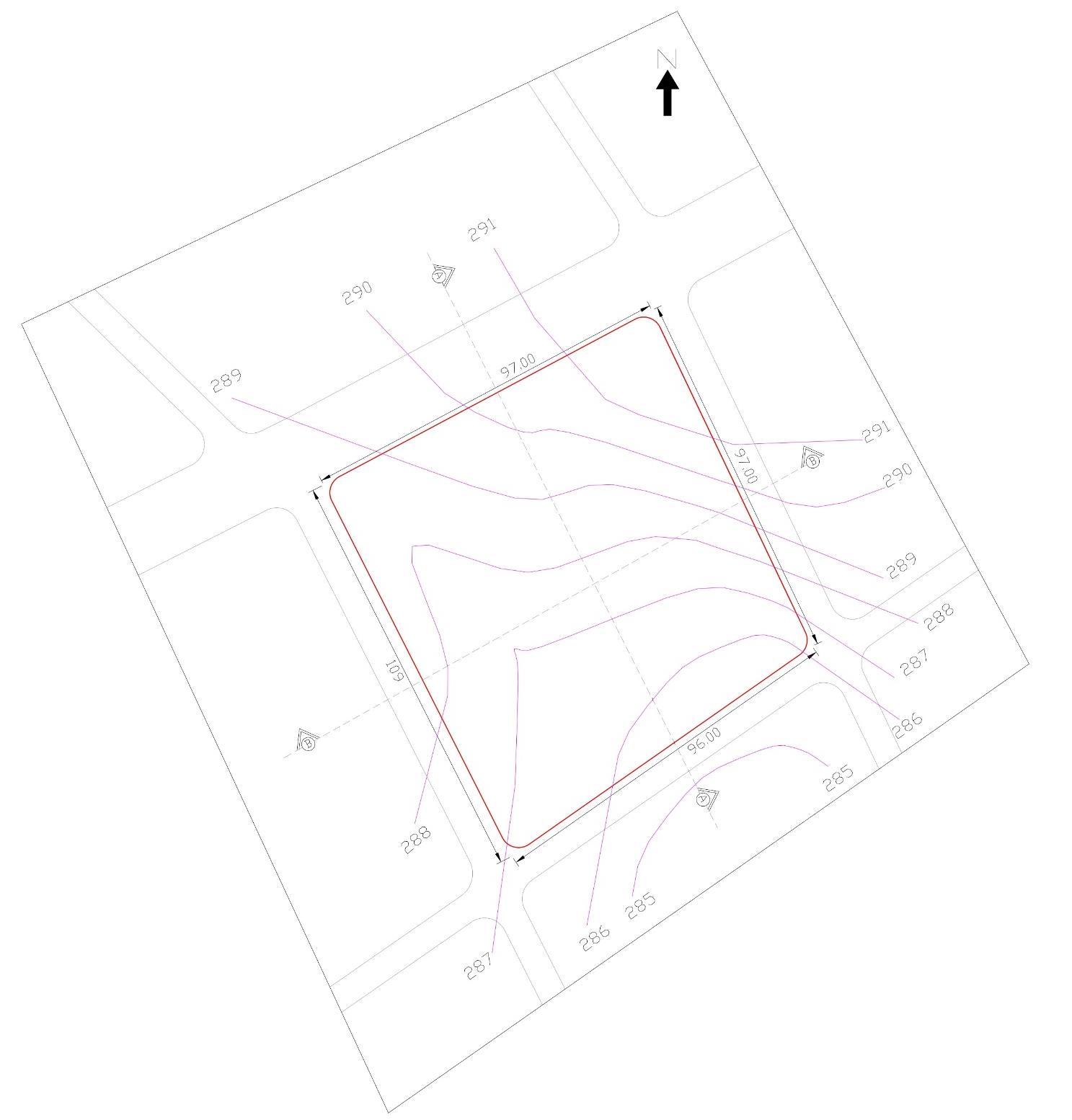

PENDIENTE TOPOGRAFICA: 7%
AREA: 9 939.5 M2
PERIMETRO: 389
COORDENADAS: 6°30,11” S – 76°21,12”
ALTITUD: 288 MSNM
MÁS HÚMEDO Del 20 de setiembre al 4 de julio.

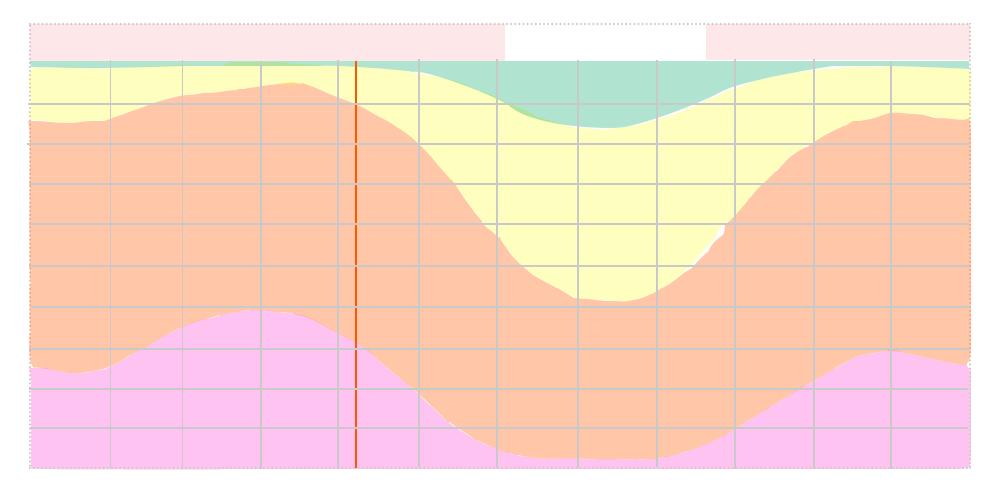

NIVEL DE COMODIDAD Bochornoso, opresivo o insoportable por lo menos durante el 54 % del tiempo.
MES MÁS BOCHORNOSO Marzo, con 28.8 días bochornosos o peor

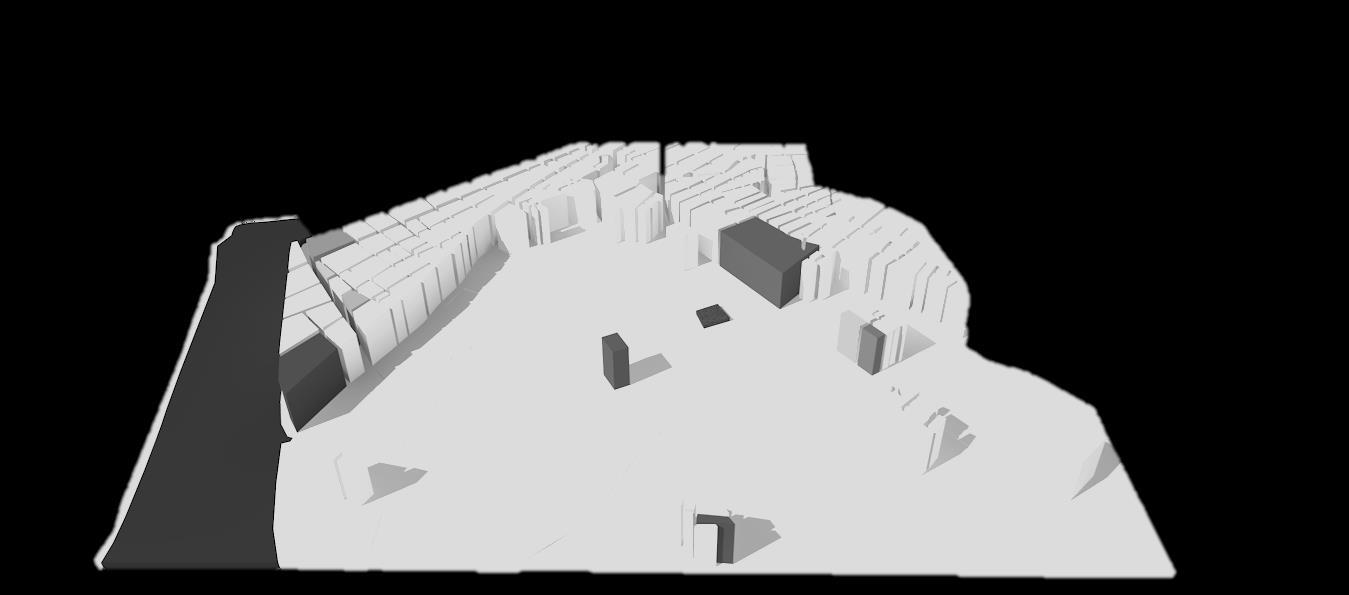

MES MENOS BOCHORNOSOS Es Agosto, con 12.8 días bochornosos o peor. 12 DE ABRIL

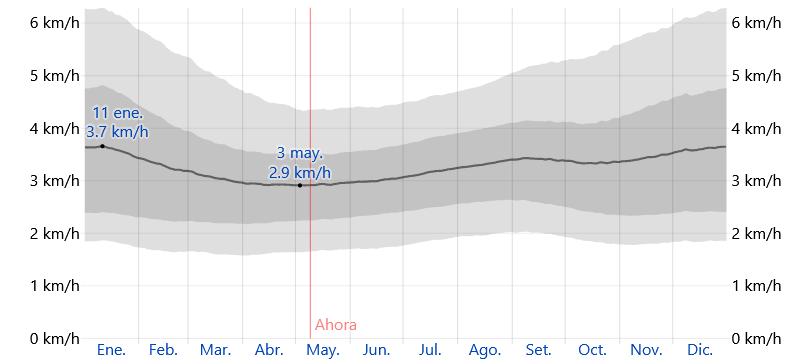

La velocidad promedio del viento por hora no varía considerablemente durante el año y permanece en un margen de más o menos 0.4 kilómetros por hora de 3.3 kilómetros por hora.
distrito de la Banda de Shilcayo, la dirección del viento predominante es sentido Sur-Este durante todo el año, con una velocidad de 2.5m/s de promedio
MOJADO
Más de 30% DE PROBABILIDAD QUE LLUEVA CON 1mm
29 DE SET – 14 DE MAYO
SECO
MENOS DE 1mm DE PREC.
14 DE MAY – 29 DE SET

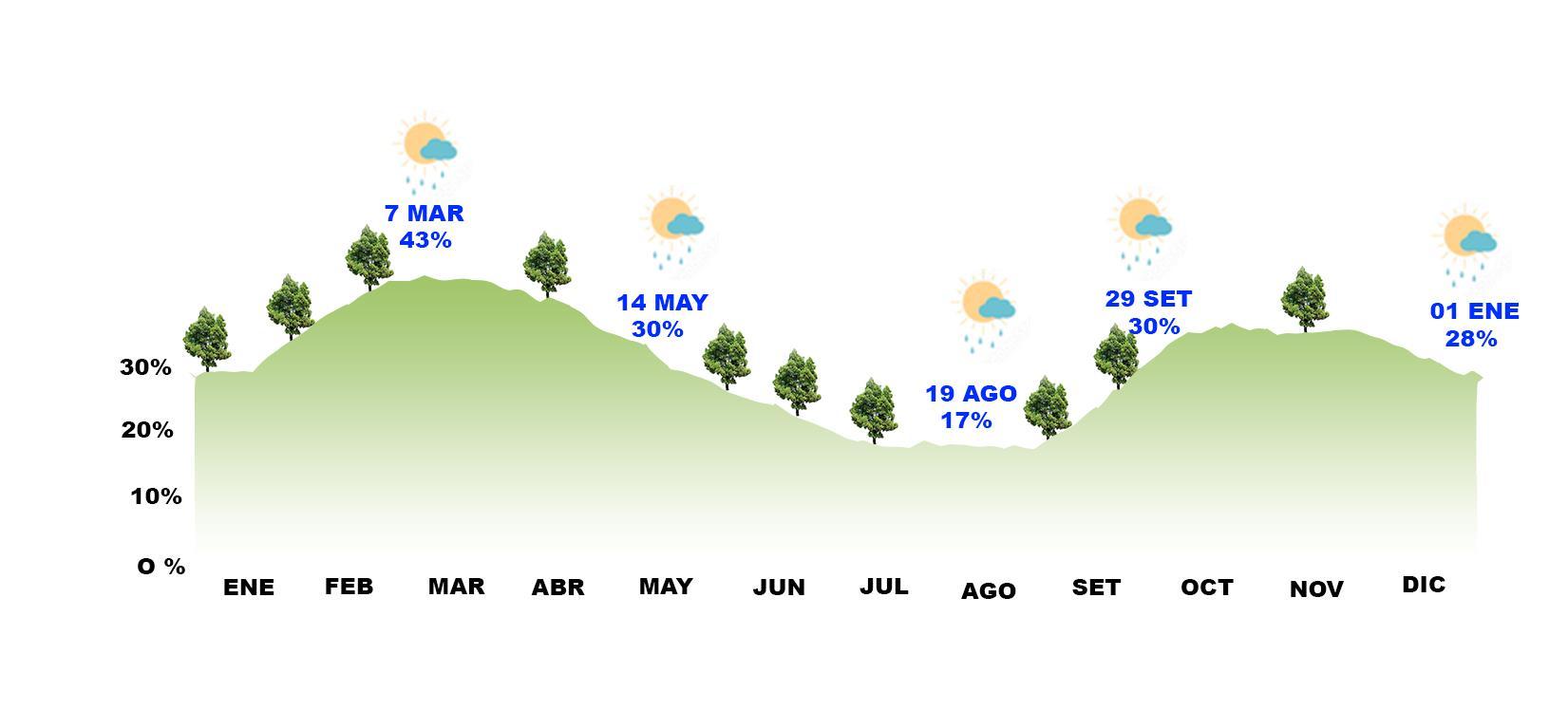

El mes con más días con solo lluvia en Tarapoto es Marzo, con un promedio de 13.1 días. En base a esta categorización, el tipo más común de precipitación durante el año es solo lluvia, con una probabilidad máxima del 43 % el 7 de marzo
LLUVIAS

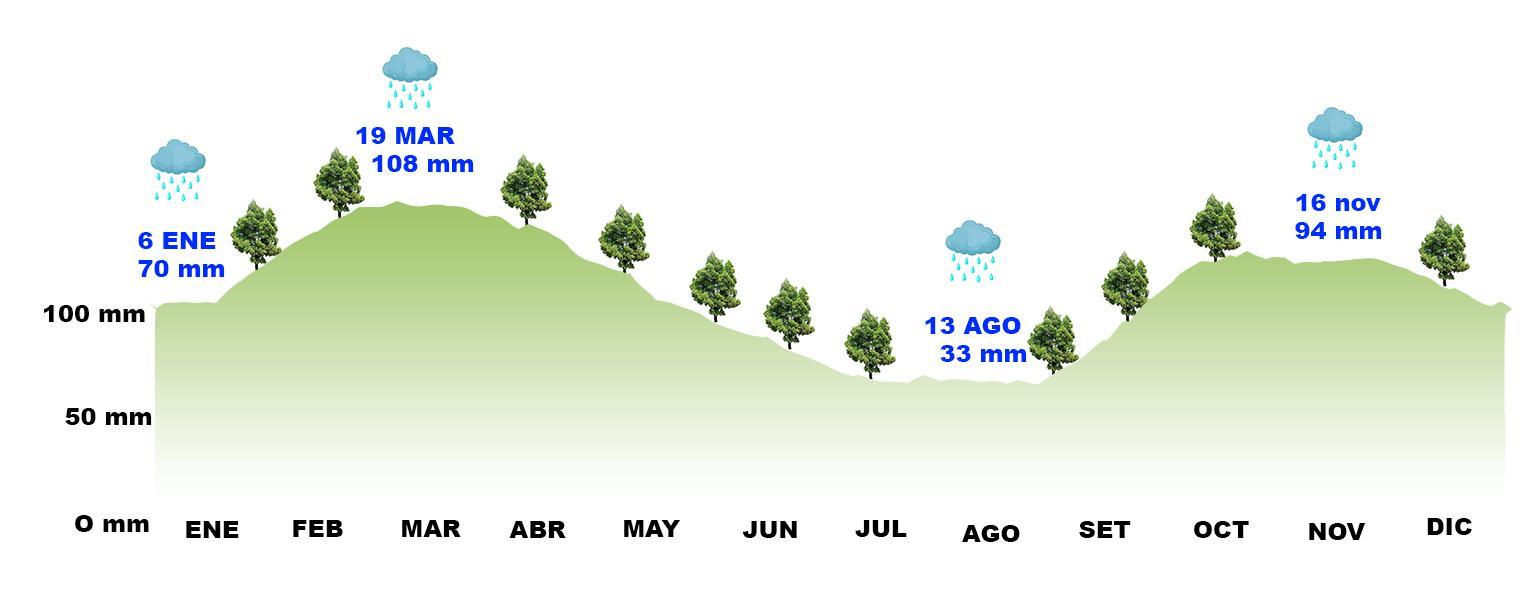

EL MES CON MÁS LLUVIAS ES MARZO PROMEDIO 108 mm
LLUVIAS
EL MES CON MENOS LLUVIAS ES AGOSTO PROMEDIO 33 mm

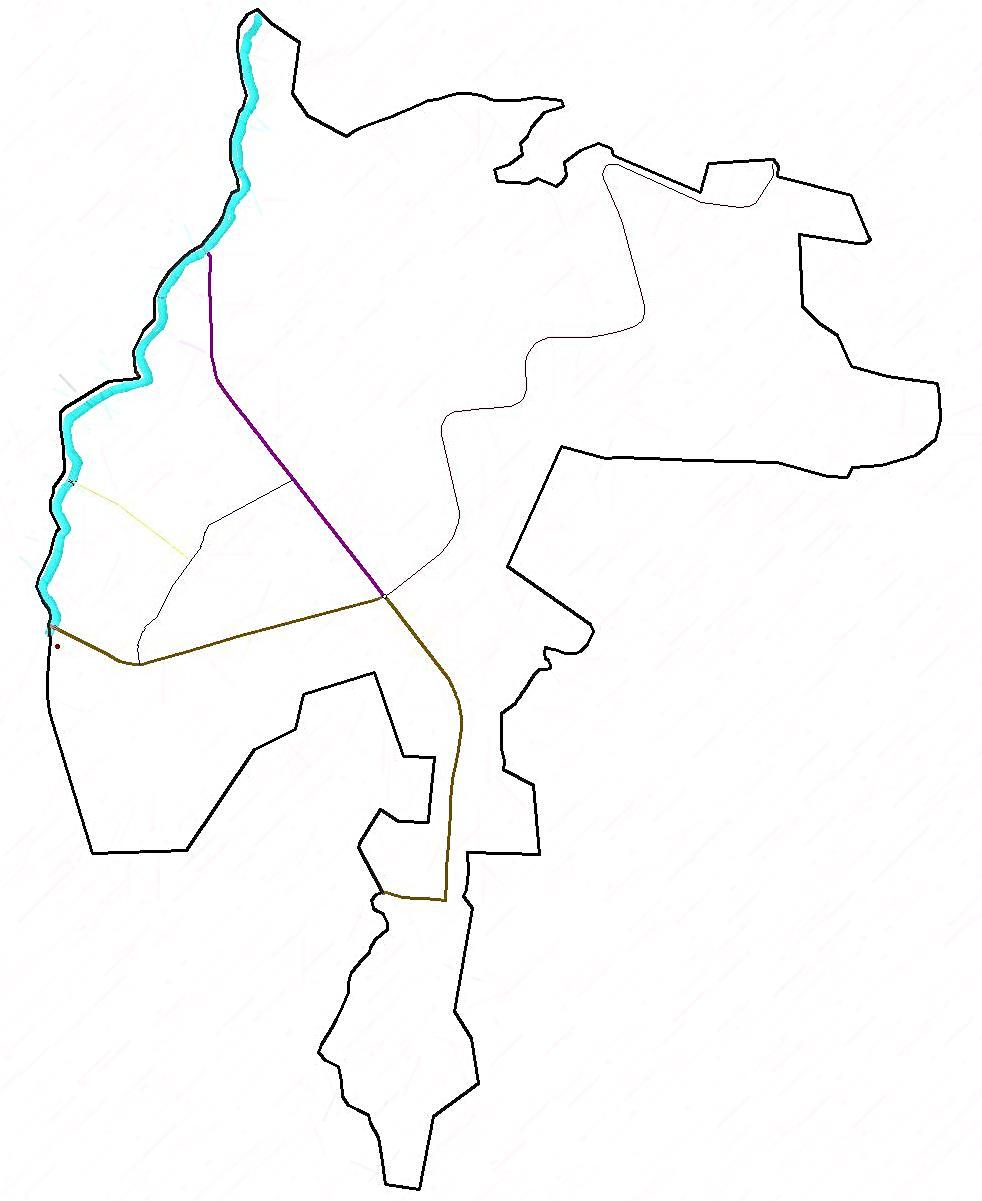

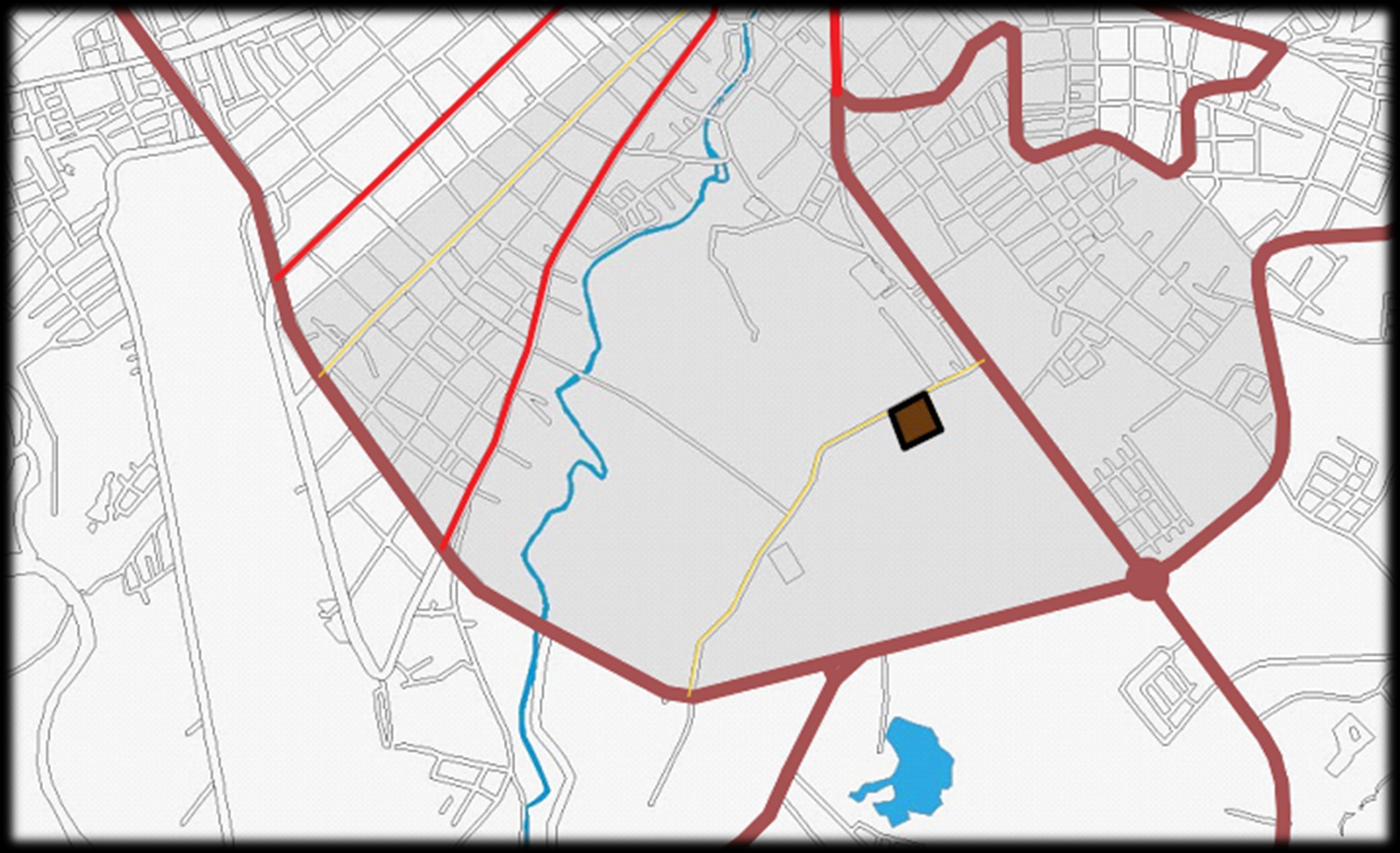

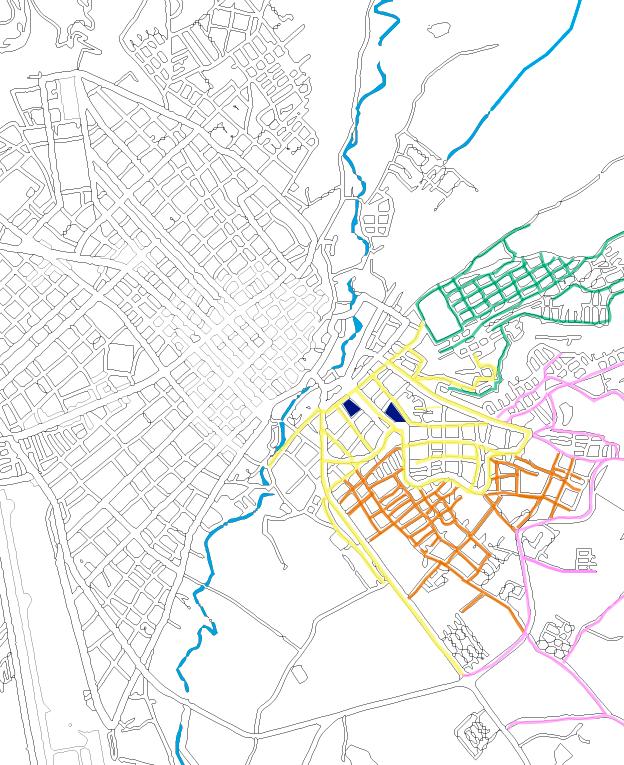

Vía regional
Vía principal
Ciclovía
Vía Nacional
Vía secundaria
VÍANACIONAL
• Interoceánica Norte
• Carr. Fernando Belaúnde Terry
• Ex. Ctra. Yurimaguas
VÍAPRINCIPAL:
• Av. Jimenez Pimentel
• Jr. San Pablo de la Cruz
• Jr. Jorge Chávez
• Av. Lima
• Jr. CaboAlberto Leveaú
• Jr. cusco
• Jr. La Molinera

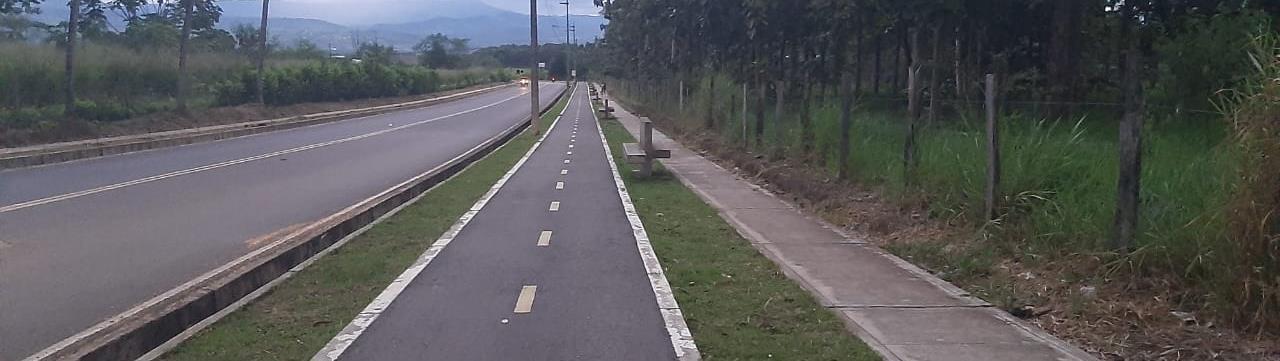

CICLOVÍA:
• Jr. José Olaya
• Prolongación las Margaritas
Vía local
CORTEA-A
Vía de evitamiento
Vía regional
CORTE C-C
Jr. Fernando Belaunde de Terry
CORTE B-B
Jr. Cusco
Vía local
CORTE D-D
Prolongación las Margaritas

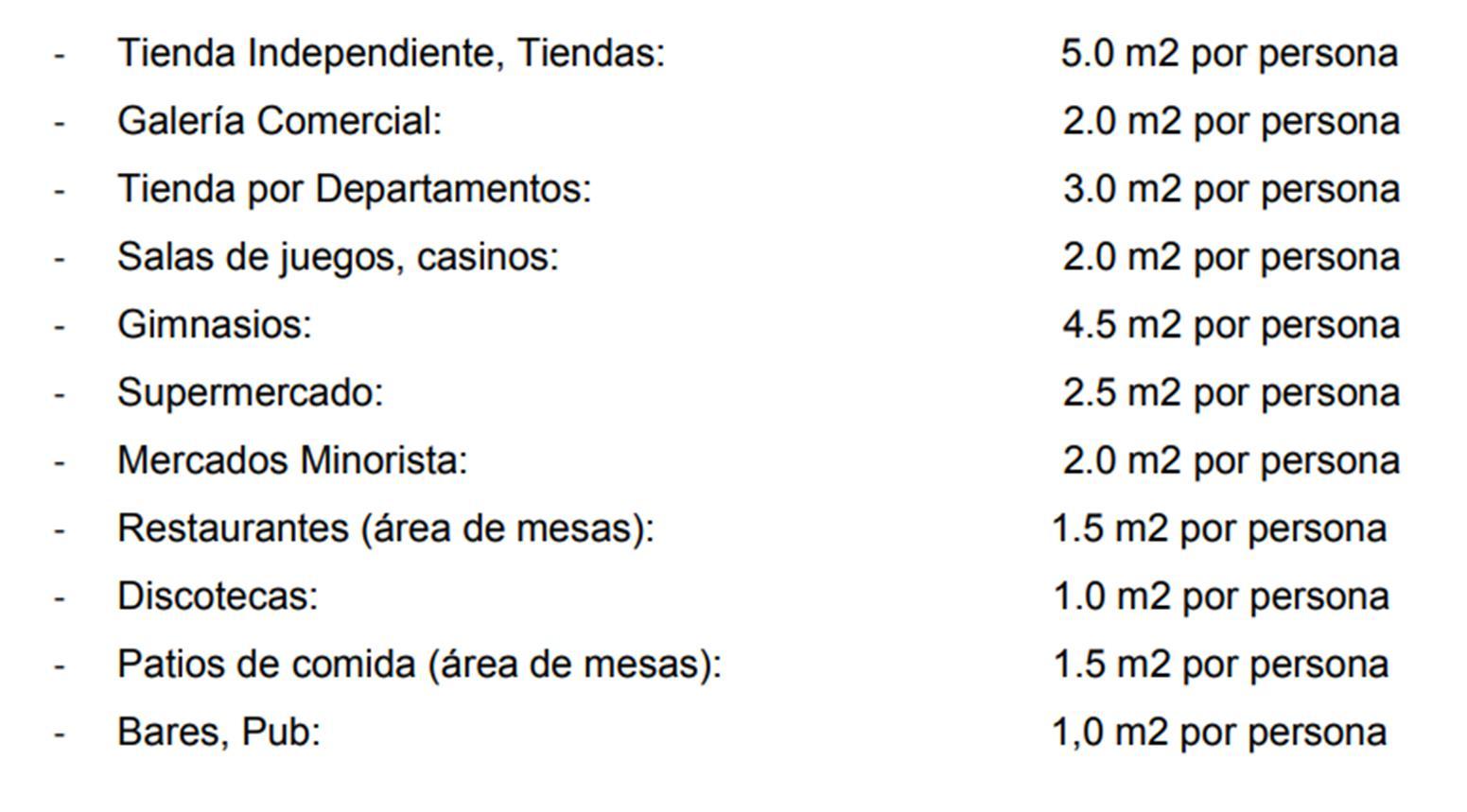

CAPTITULO III
Artículo 25.- Las manzanas estarán conformadas por uno o más lotes y estarán delimitadas por vías públicas, pasajes peatonales o parques públicos.
Artículo 34.- Las áreas de recreación pública serán construidas y aportadas para uso público y no podrán ser transferidas a terceros. Las áreas de recreación pública tendrán jardines, veredas interiores, iluminación, instalaciones para riego y mobiliario urbano. Se podrá proponer zonas de recreación activa hasta alcanzar el 30% de la superficie del área de recreación aportada.
Residencial de Densidad Media (RDM) Son aquellas zonas residenciales que permiten la construcción de viviendas unifamiliares, multifamiliares
ZONIFICACIÓN USO DENSIDAD NETA HAB/HA

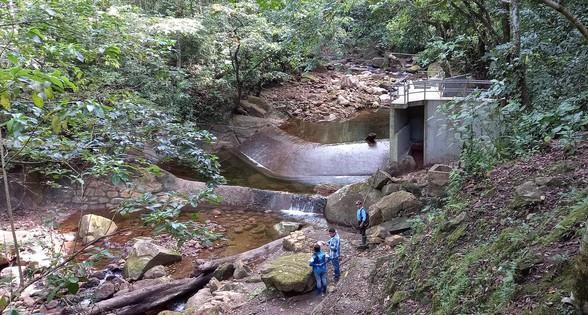

CAPTACIÓN RÍO SHILCAYO
SECTOR 1 RESERVORIO 1256
SECTOR 3 RESERVORIO 900
CAPTACIÓN CACHIYACU
SECTOR 2 RESERVORIO 2500 CACHIYACU
SECTOR 4 RESERVORIO 540 CACHIYACU
CAPTACIÓN AHUASHIYACU
SECTOR 5 RESERVORIO 100 AHUASHIYACU
SECTOR 6 RESERVORIO 120 AHUASHIYACU
SECTOR 7 RESERVORIO 2800 AHUASHIYACU
CENTRAL TÉRMICA
TERRENO

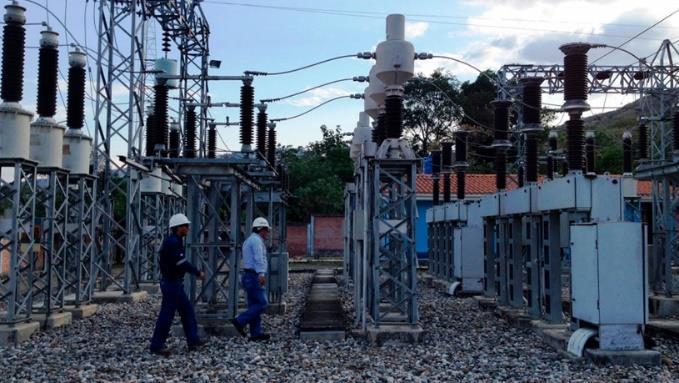

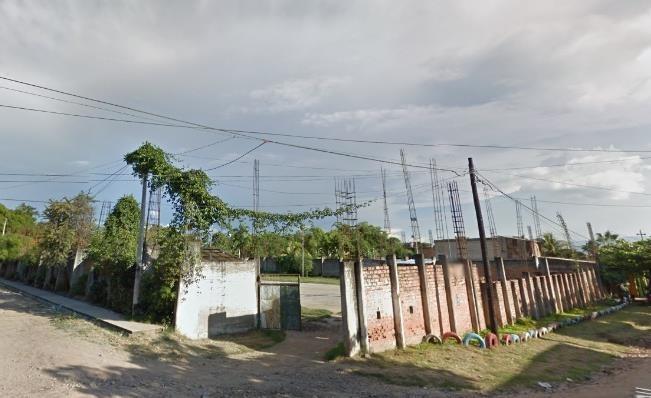

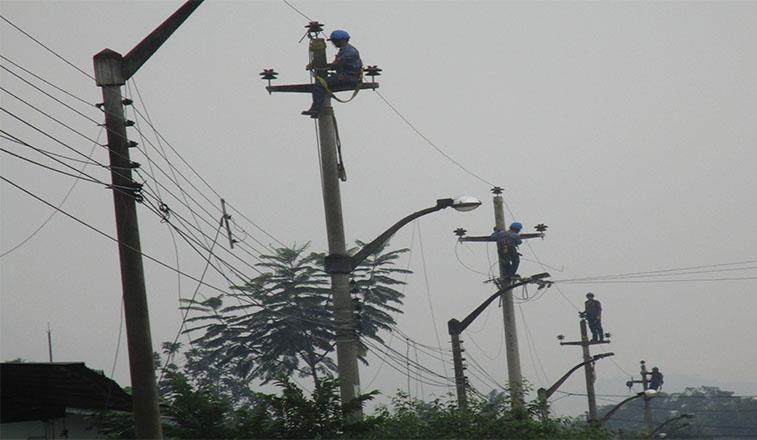

EL TERRENO Cuenta con instalaciones de media y baja tensión y alumbrado público, controlado y administrado por ELECTRO ORIENTE.
Red de media tensión 1000 – 15000 V
ViviendaSocial Trifásico 380 V
PLANTA DE DISTRIBUCIÓN LEYENDA
REDES PRIMARIAS
REDES PRIVADAS
TORRES DE MEDIA Y BAJA TENSIÓN
TORRES DE ALTA TENSIÓN
LÍNEAS DE TRANSMICIÓN
Vivienda 220 V
LEYENDA
ZONAS SIN SERVICIO TUBERÍAS BUZONES

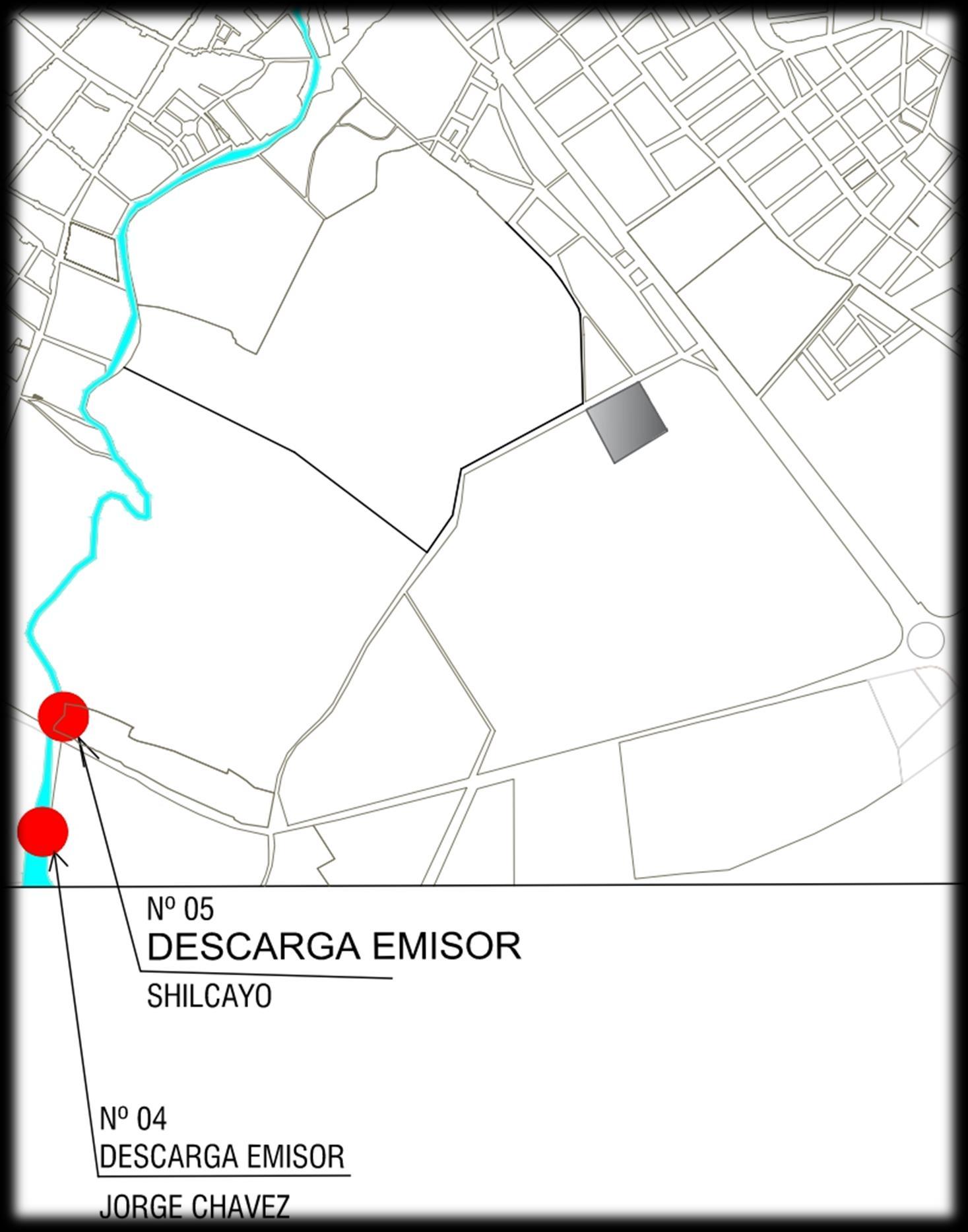

DESCARGA EMISOR
SISTEMA DE COMUNICACIONES

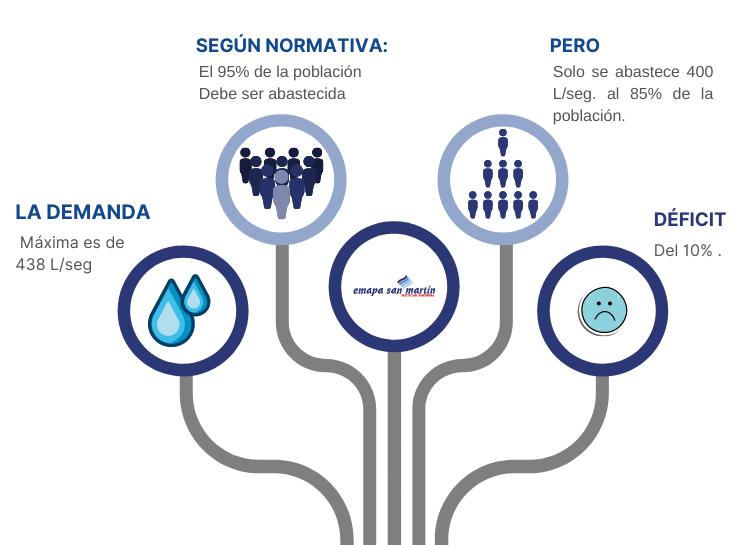

Sistemas de desagüe suministrada por EMAPA – SANMARTÍN

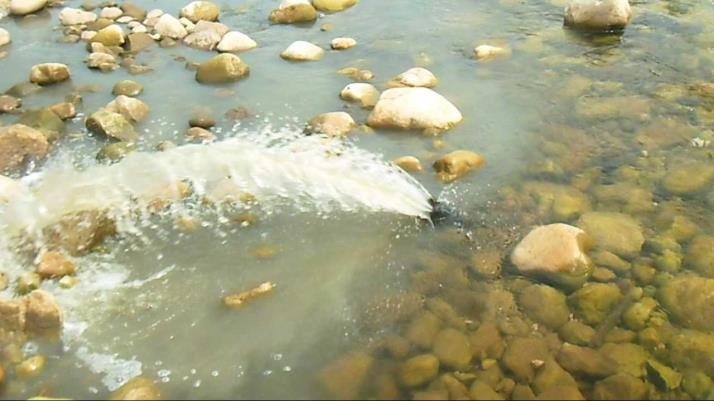

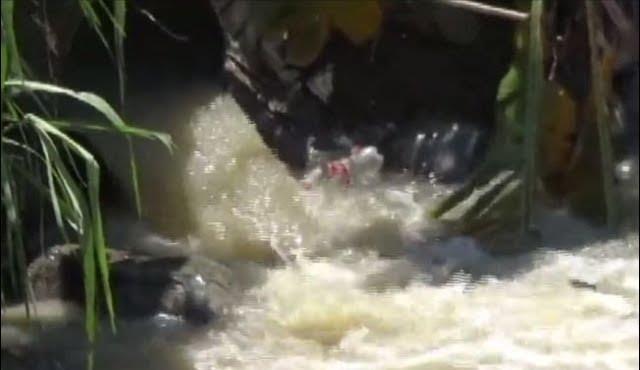

Descarga- aguas residuales emisor Jorge Chávez
Descarga aguas residuales Emisor Shilcayo
Red de desagüe en toda la ciudad cubre un total de 381 15km, con tuberías de:
6 a 16“en AC yPVC.
3 a 4 “ en AC yPVC
¾” a 2”en PVC (*)
SISTEMA DE COMUNICACIONES
La ciudad cuenta con señal de teléfono, celular, Wifi,etc.
La ciudad tiene un sistema de alcantarillado que no cubría toda el área ocupada
Las áreas marginales, como los asentamientos humanos, no tienen servicio
Cuentan con letrinas y las aguas de uso doméstico son vertidas a la vía pública
Los colectores de la ciudad desembocan en los ríos Cumbaza yShilcayo.
La zona de estudio no cuenta con el servicio degas.

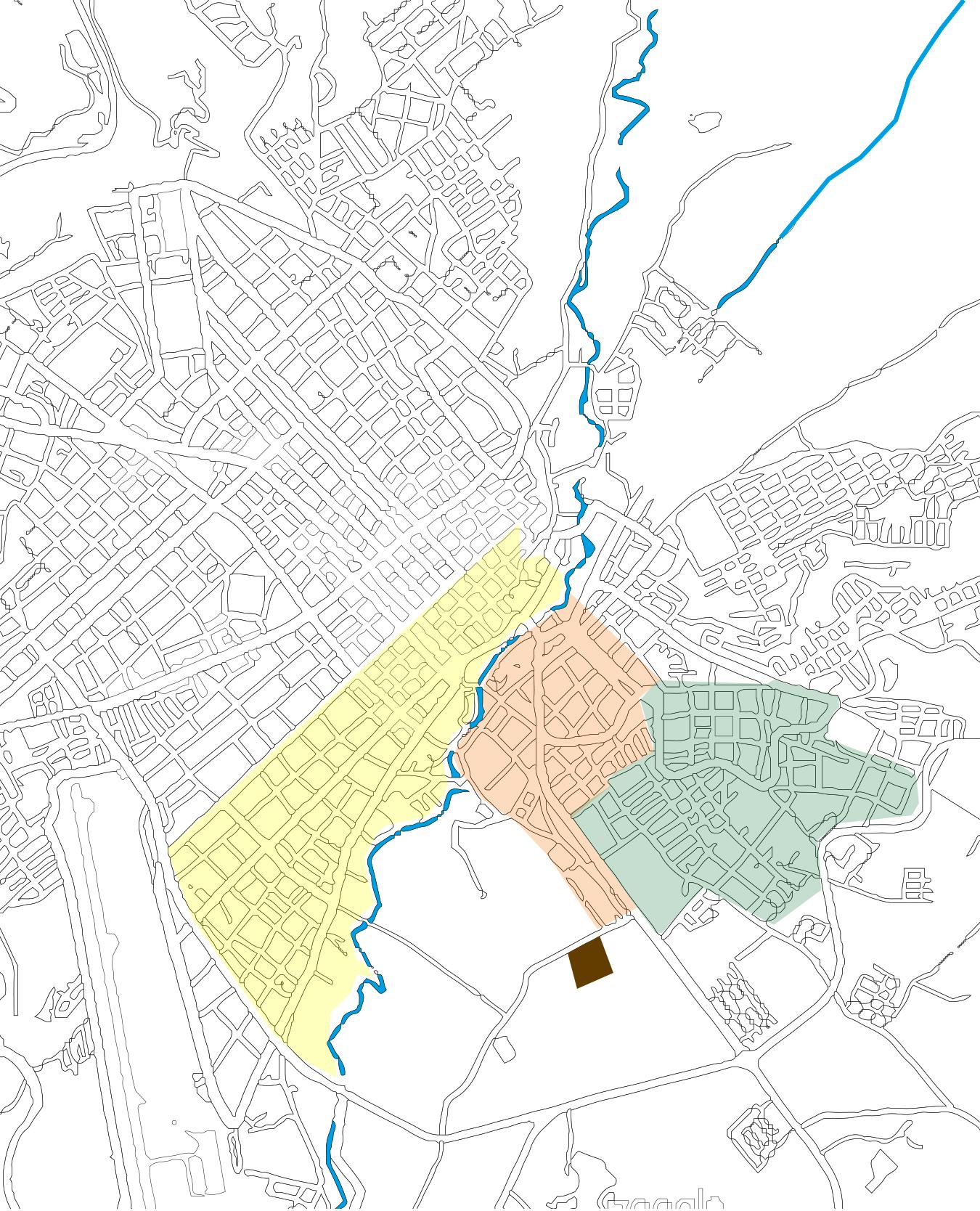

BANDA DE SHILCAYO
VIOLENCIA FAMILIAR
ROBO AL PASO
HURTO MICRO COMERCIALIZACIÓN Y CONSUMO DE DROGA
Riesgo alto eventos del Fenómeno del niño
Riesgo medio ante sismos y eventos
Del fenómeno del niño
Riesgo bajo ante sismos y eventos del fenómeno del niño.
Riesgo ante deslizamientos
Riesgo antropogénico
1.-Río Shilcayo, quebrada Choclino y puente contiguo
2.-Centro de la ciudad y subsector.
5.-Vía de evitamiento cdra. 24 y sector Los sauces.
4.-AA.VV Satélite, Santa Elena y Ander Becerra.
3.-Sector virgen dolorosa y parte baja hacia el oeste de la Banda de Shilcayo.
1.-SECTOR 10 DE AGOSTO

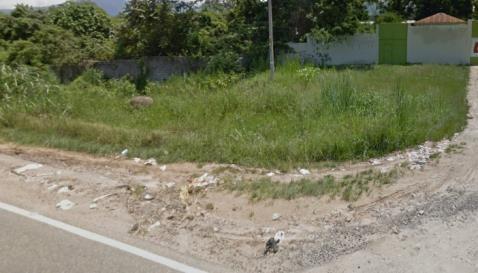

Viviendas cerca al aeropuerto.
3.-SECTOR VIRGEN
DOLOROSA
Vulnerabilidad de las viviendas por exposición de aeropuertos.
Población y viviendas vulnerables ante inundaciones.
FUENTE: Plan de contingencia del distrito de la Banda de Shilcayo.
Áreas de producción vulnerables ante desastres naturales.
Instituciones educativas vulnerables ante inundaciones.
Establecimiento de salud vulnerable ante inundaciones.
Viviendas y población vulnerables ante Inundaciones y sismos.
Sembríos diversos.
5.-CLÍNICA O. LA SELVA

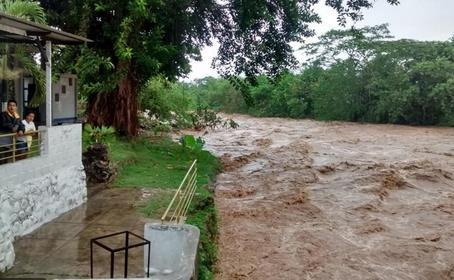

Los exteriores se inundan.
2.-BANDA DE SHILCAYO
Viviendas cerca al río.
4.-I.E CLEOFE ARÉVALO

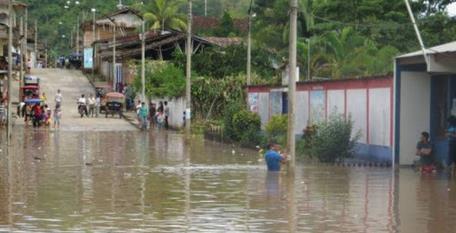

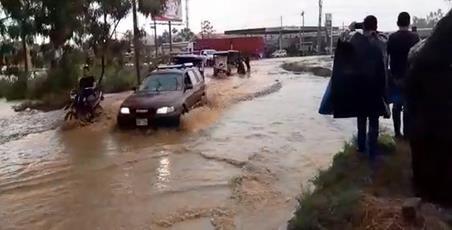

Inundada en épocas de torrenciales lluvias.
6.-AA.VV NADINE HEREDIA
Viviendas se inundan cuando llueve.

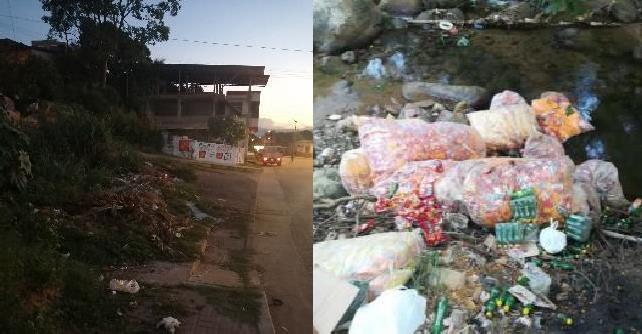

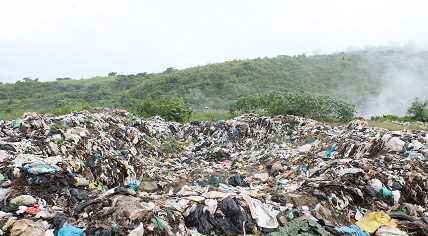

Tarapoto es una ciudad que tiene el problema de contaminación de residuos sólidos en toda la ciudad, en la zona de estudio ubicamos donde afectas más este problema.
CONTAMINACIÓN RESIDUAL:

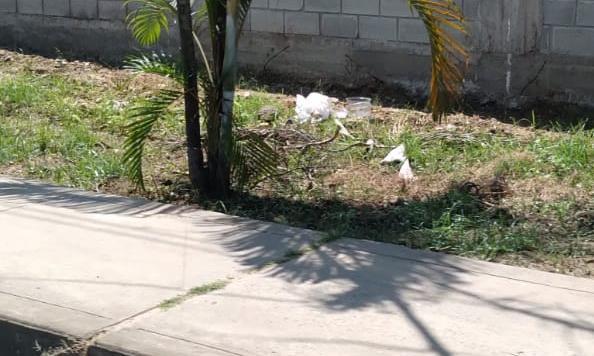

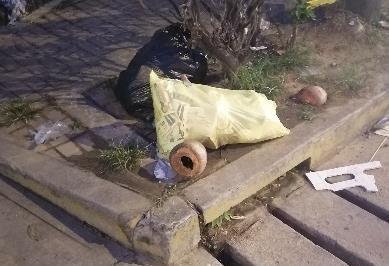

TIPO 1 (bolsas, envolturas, táper, pañales)
TIPO 2 ( contaminación de cunetas)
TIPO 3 (basuras en espacios públicos de calles principales)

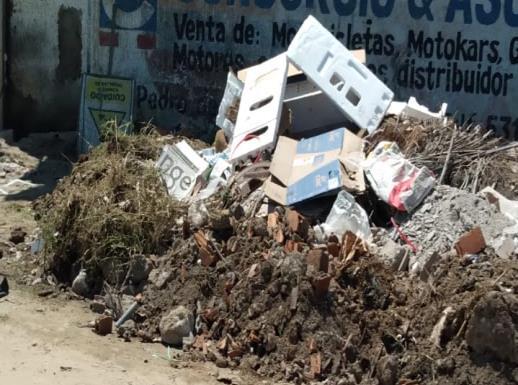

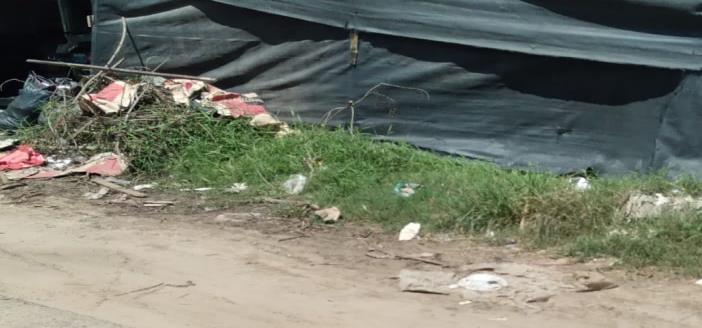

TIPO 4(calles y veredas usadas como basurales)

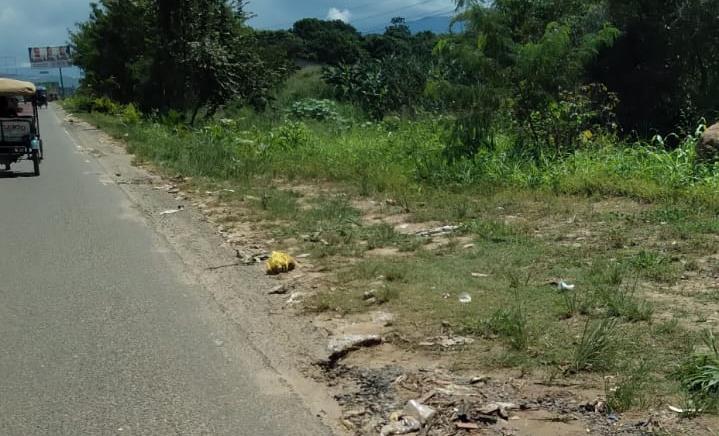

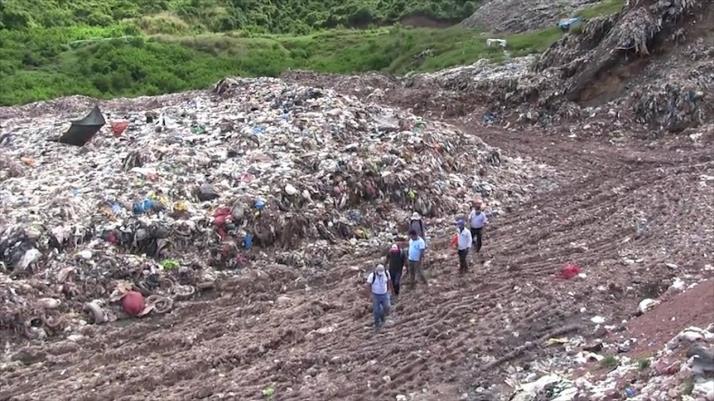

TIPO 5(vertederos en espacios abiertos)

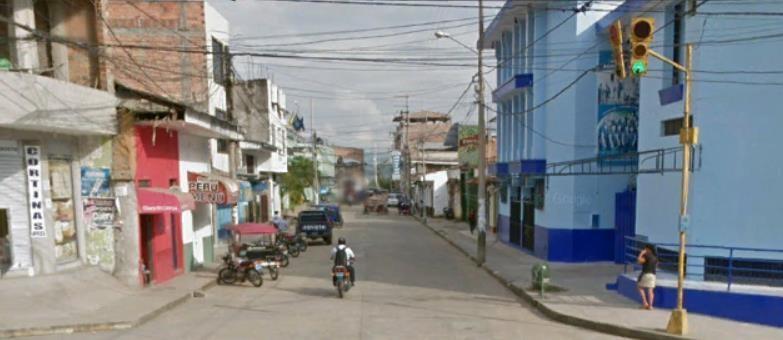

En la ciudad, existen muchos problemas visuales y uno de los aspectos mas grandes es el cableado de luz y telefonía.
Cableado leve
extremo
Descarga- aguas residuales emisor Jorge
Descarga aguas residuales Emisor Shilcayo
500m 1000m 100 m 300 m
Fuente: PDU
Jr. Túpac Amaru
Fernando Belaunde Terry
Vía de evitamiento
Vía de evitamiento
Chávez
• Existencia de equipamiento básicos de salud, educación y áreas verdes.
• Cuenta con lo servicios básicos, de agua, desagüe, electricidad y servicios de comunicaciones.
• Esta cerca a una vía de alto transito
• Cuenta con la semaforización necesaria.

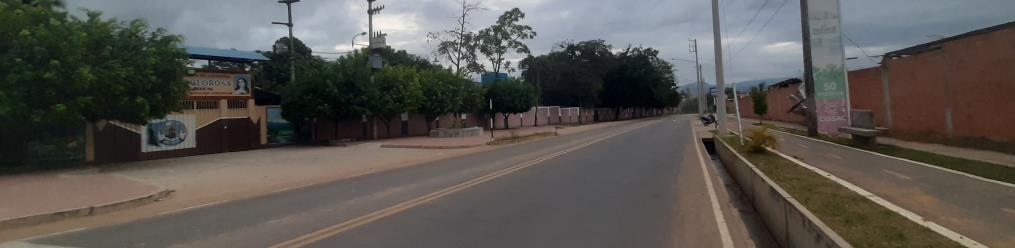

• La vía que tiene al frente se encuentra pavimentada.
• Existencia de la planta de tratamiento de residuos orgánicos en el distrito
• Existen programas de vivienda del estado para la población que promueve la municipalidad distrital de la Banda de Shilcayo.(techo propio)
• Las torres de tensión para poder abastecer al proyecto pasan cerca del terreno elegido.
• Actividad económica variada (servicios, comercio)
• Cuenta con implementación y mejoramiento de vías según el PDUTPP-2019-2029.
Fuente: propia
• El borde del río Shilcayo esta en malas condiciones por la contaminación
• Carece de zonas de ocio y de recreación
• Contaminación visual
• Las ciclo vías existentes no se articulan entre ellas
• Redes pluviales deficientes.
• Si cuenta con mobiliario urbano, pero estos no son la materialidad adecuada
• EL distrito no cuenta con una estrategia de mejora del borde del río Shilcayo. Lo cual en tiempos de lluvia el caudal sube y afecta a los pobladores de algunas zonas.
• Contaminación ambiental
• Falta de adecuación de vías para discapacitados.
• No existe sombras y el material del mobiliario urbano no es adecuado para el clima que se tiene en Tarapoto
LEYENDA:

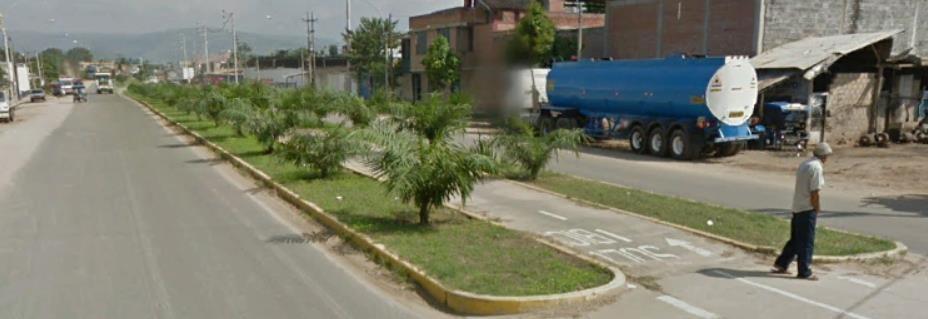

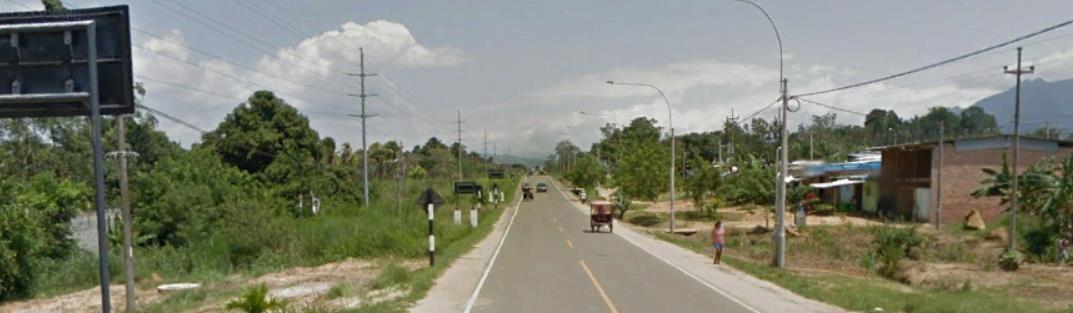

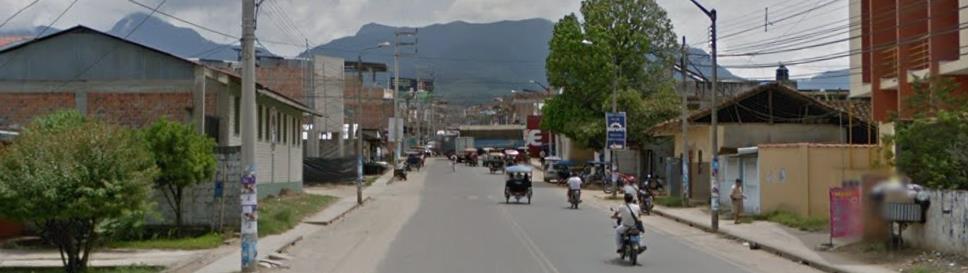

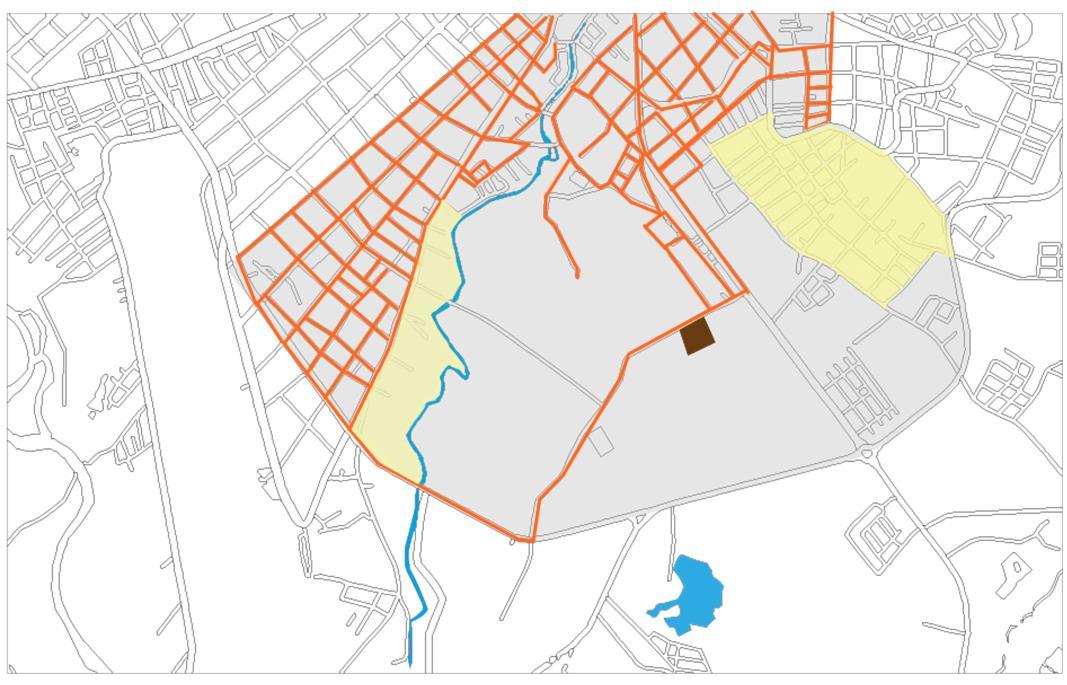

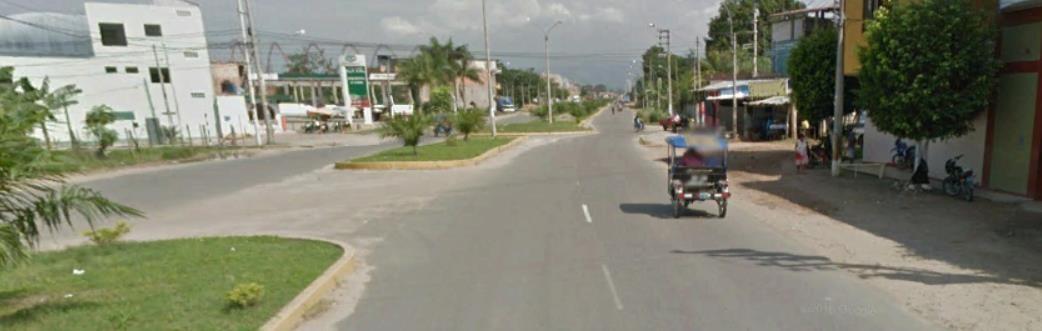

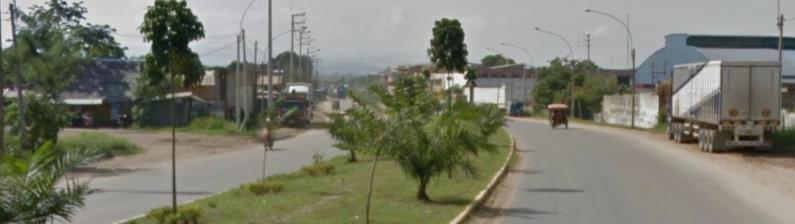

Las vías que nos conectan con el terreno elegido en gran mayoría son asfaltadas, mas que todo las vías que son completas y cuentan con bermas, ciclo vías ,árboles son la vía de evitamiento y prolongación las margaritas.

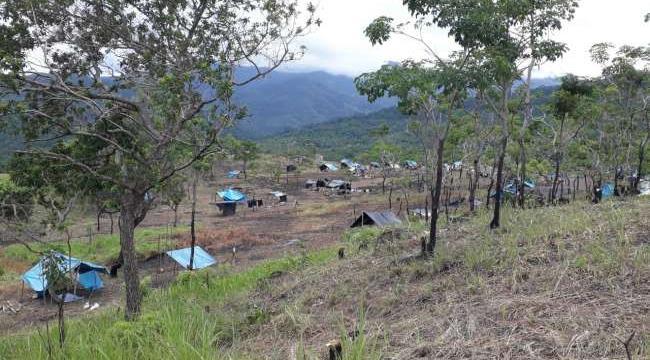

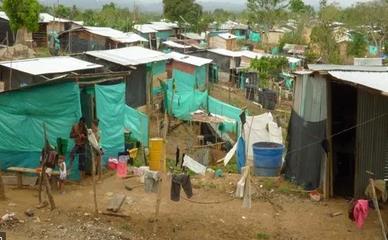

Por el crecimiento acelerado en la ciudad de Tarapoto, ya que se observan muchas invasiones cerca del terreno y que no cuentan con servicios que generen una mejor calidad de vida del usuario, este proyecto vendría a ser de mucho aprovechamiento para la población y asimismo la ciudad tendría una mejor planificación en las zonas invadidas.
El aumento de los residuos inorgánicos ha sido elevada.
Asimismo se tiene la contaminación de los ríos por las aguas residuales, tampoco existe un sistema que trabaje en esta problemática.
Las ciclo vías no se conectan entre si
Existencia de veredas pero no existe una conexión

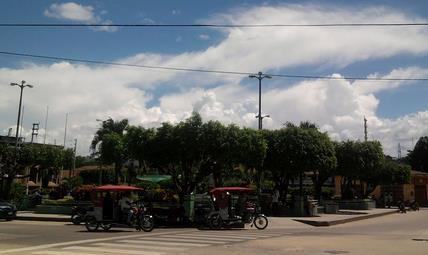

PLAZA DE ARMAS PLAZA DE ARMAS
R1
R2
R2 LEYENDA
R4
RUTA 1 : LUN-JUE/ MAR-VIE/ MIE-SÁB-DOM 5AM a 1PM
RUTA 2 : LUN-JUE/ MAR-VIE/ MIE-SÁB 5AM a 1PM
RUTA 2 : LUN-JUE/ MAR-VIE/ MIE-SÁB 5AM a 1PM
RUTA 4 : LUN-JUE/ MAR-VIE/ MIE-SÁB 1PM a 6PM

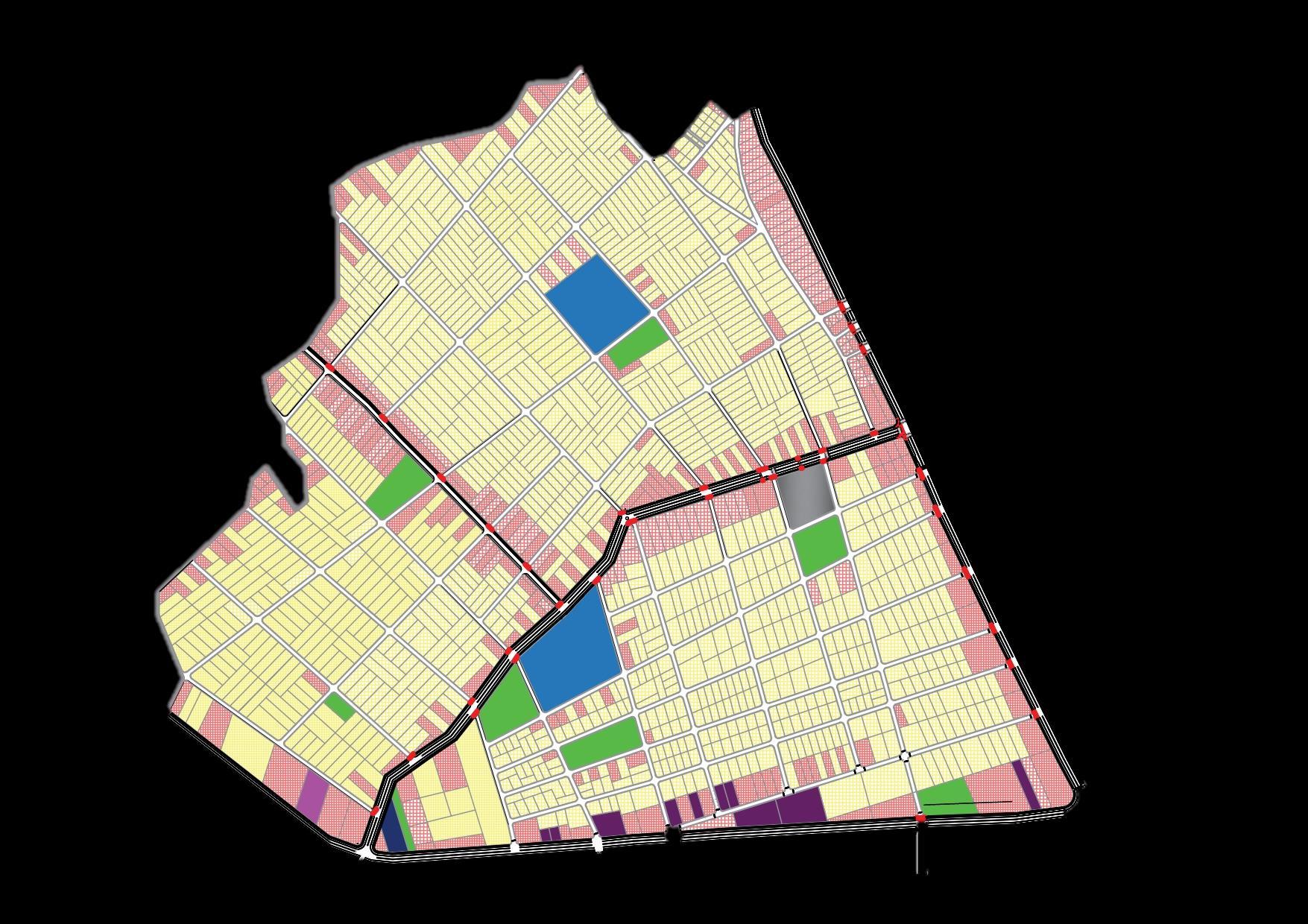

LEYENDA

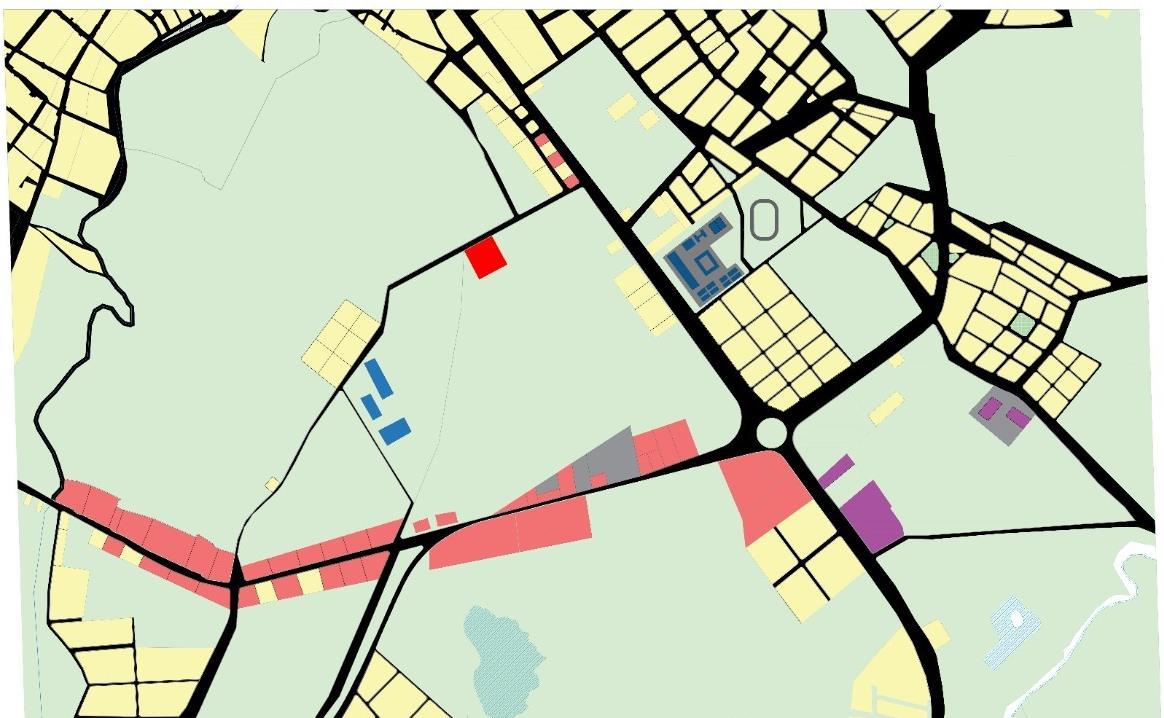

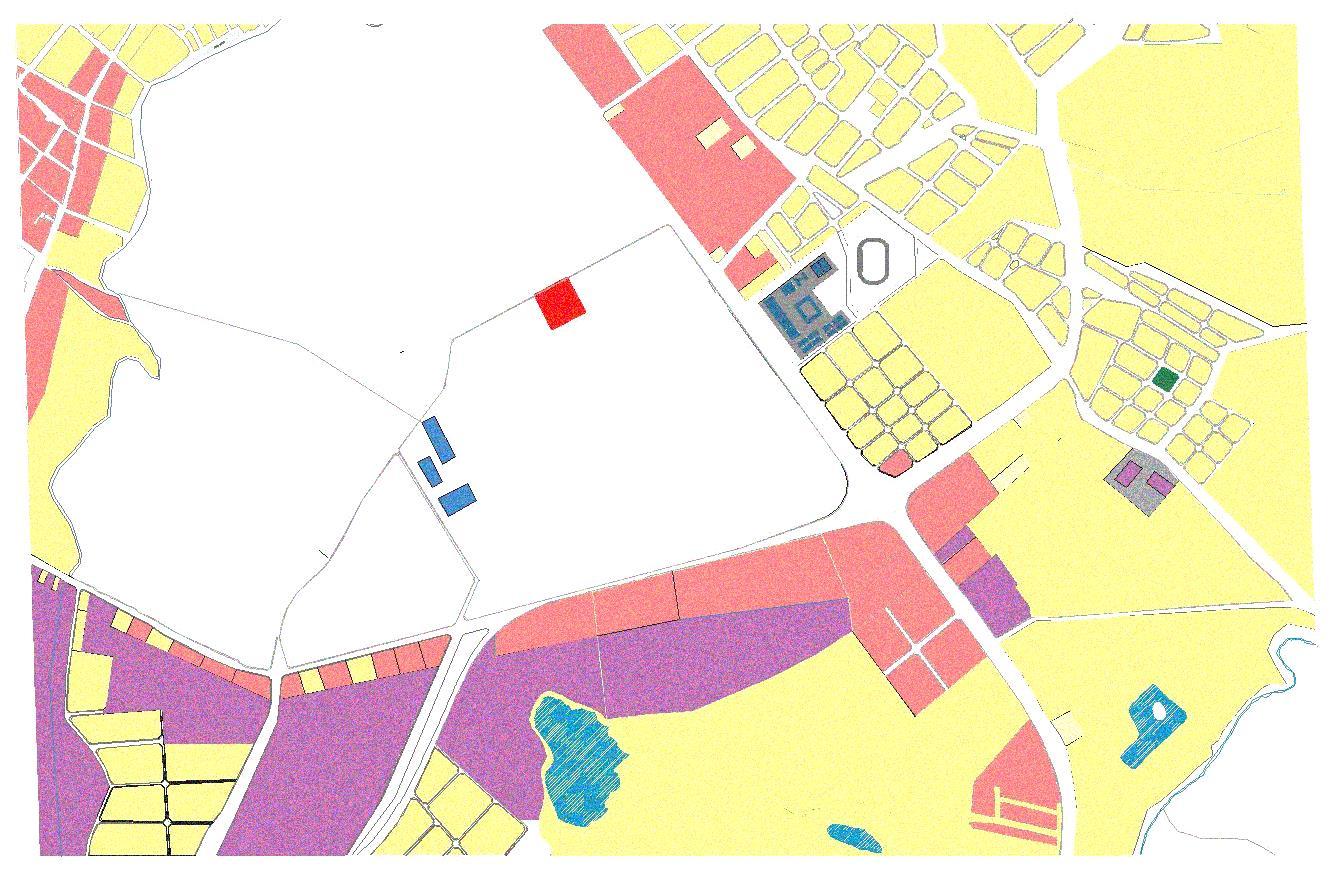

ZONA DE VIVIENDA
ZONA EDUCACIÓN
ZONA DE COMERCIO
ZONA DE INDUSTRIA
ÁREAS VERDES
Vía principal
Vía secundaria

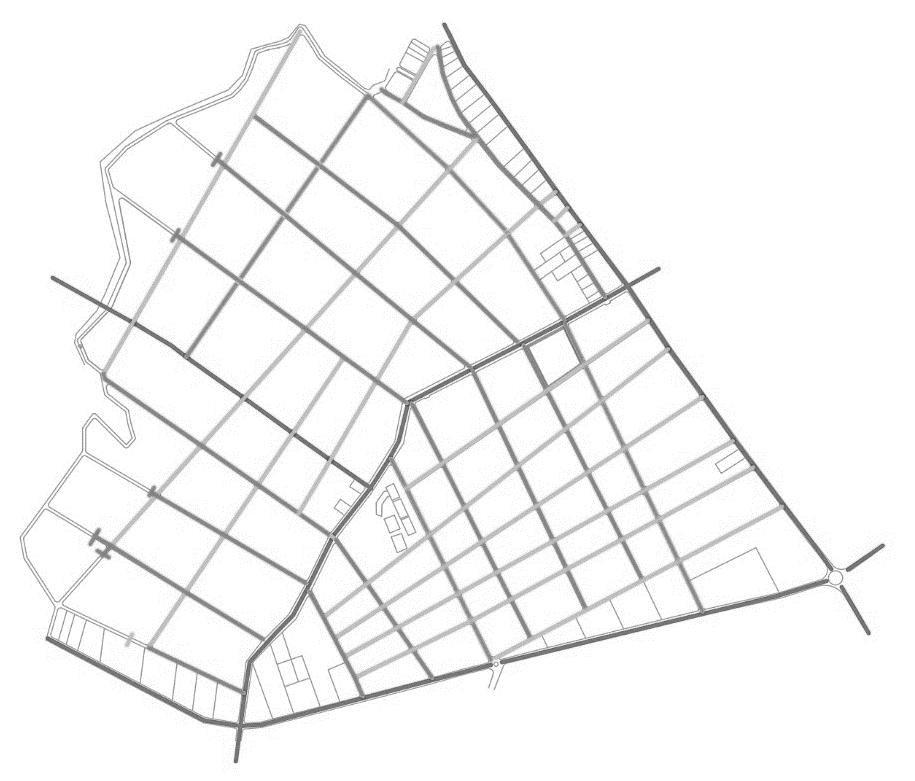

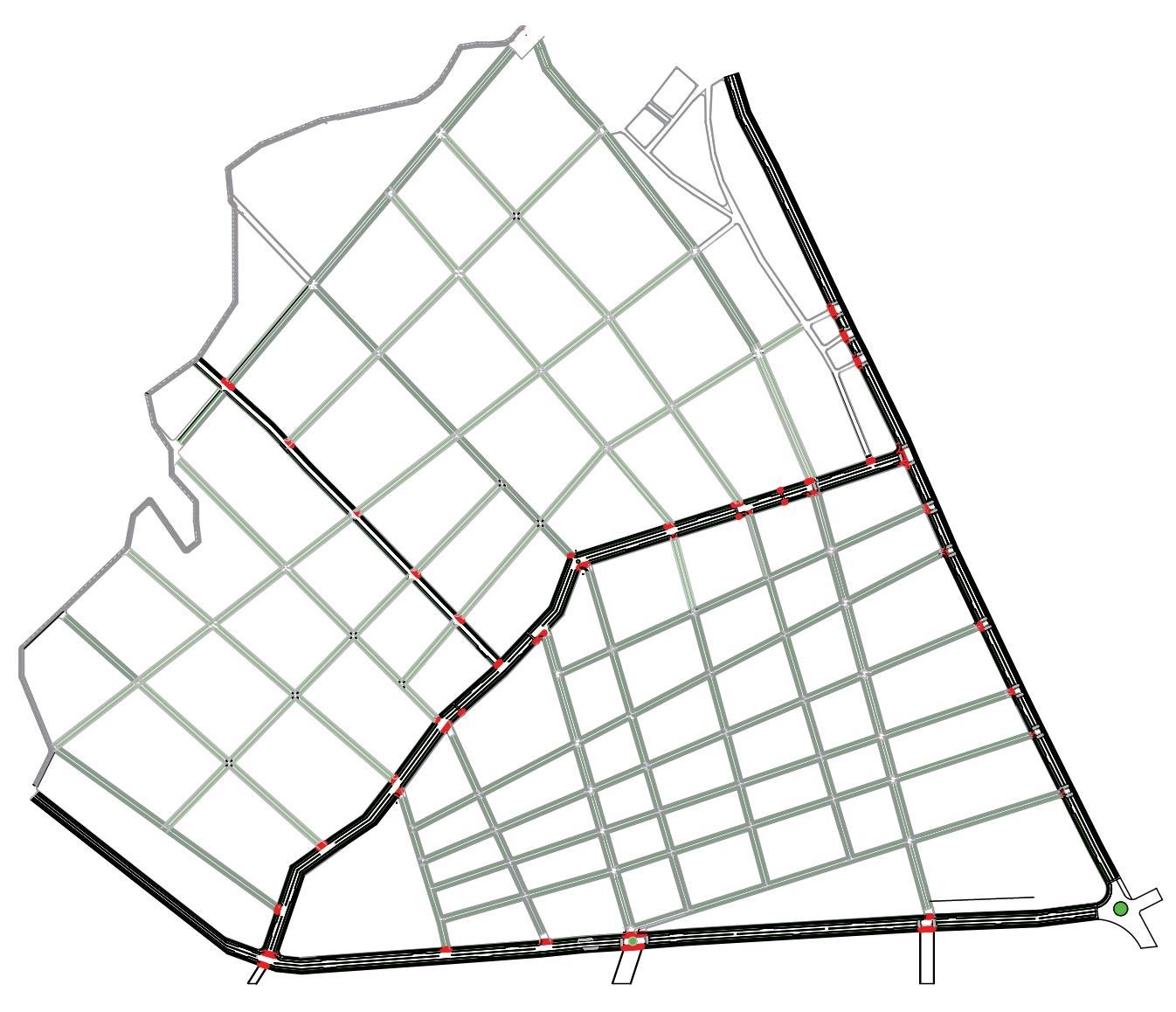

LEYENDA
TERRENO
VIAS PRINCIPALES
VIAS SECUNDARIAS
ALAMEDA

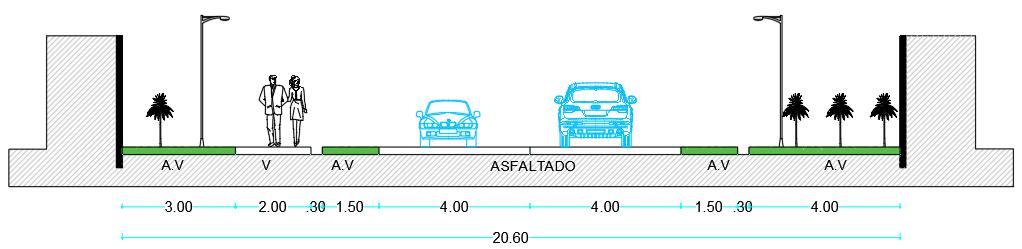

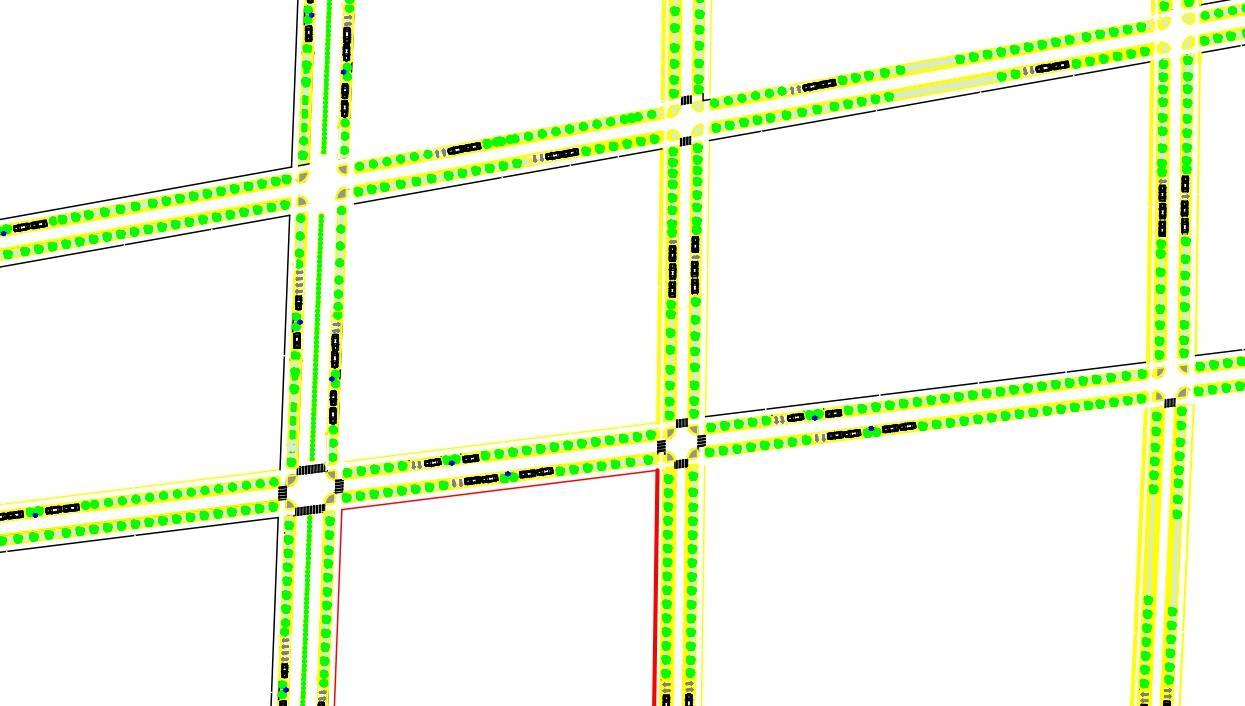

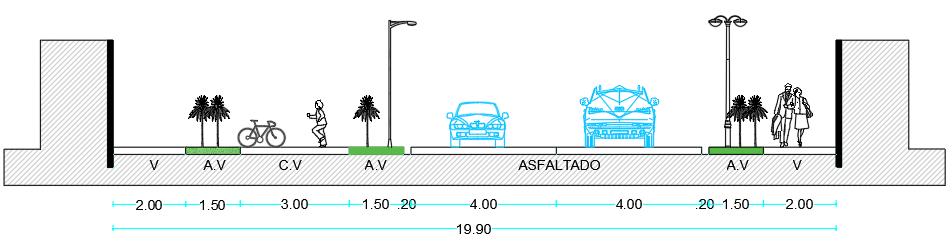

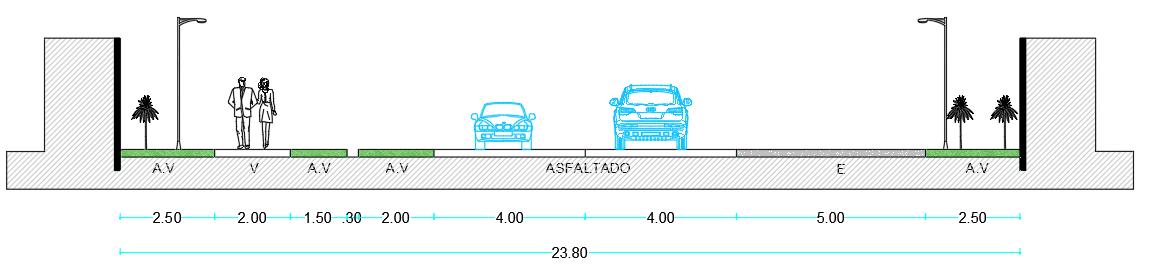

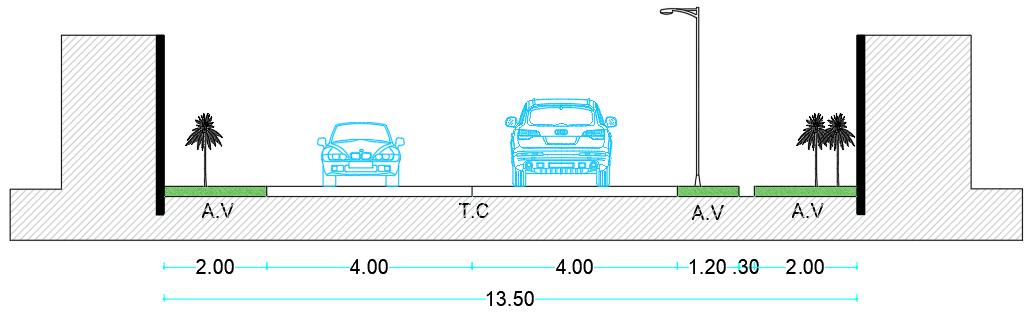

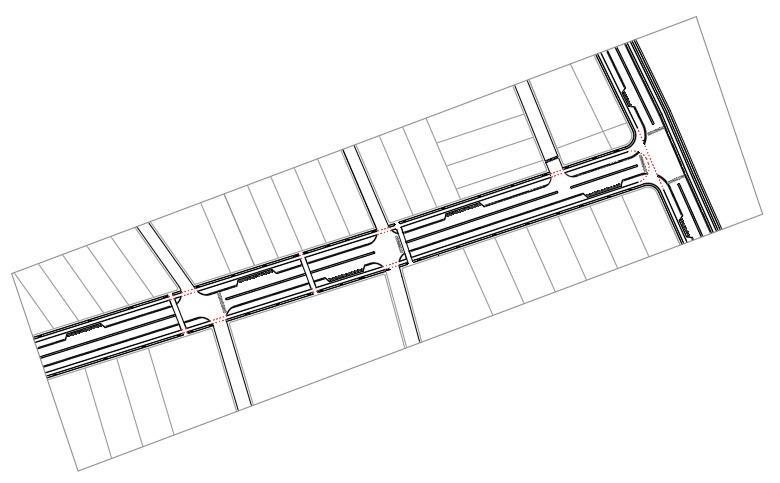

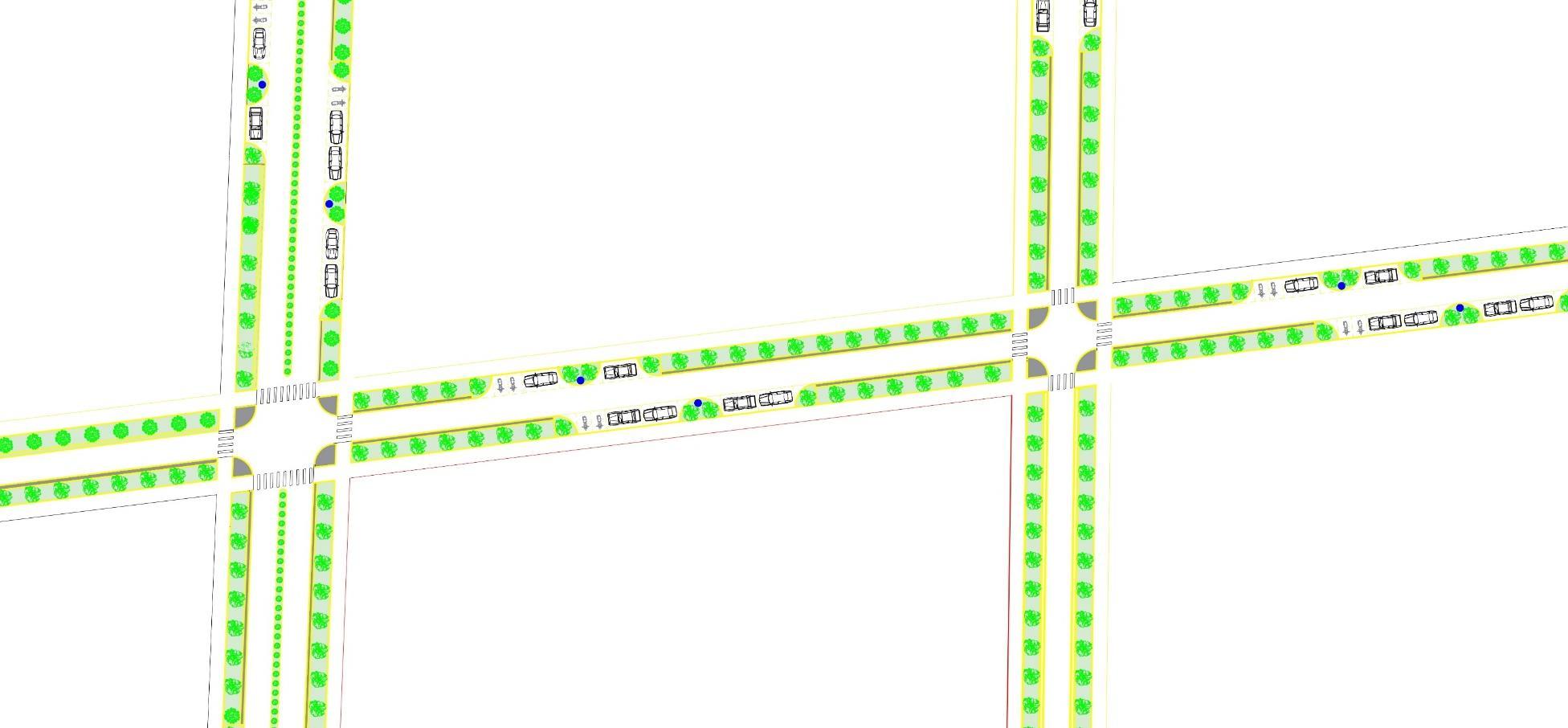

SECCIONES VIALES 1/1700
Vía vehicular Vía vehicular
Berma Berma Berma
CORTE A -A
Terreno elegido
Vía vehicular
Berma Berma
CORTE B-B
Terreno elegido
Terreno elegido

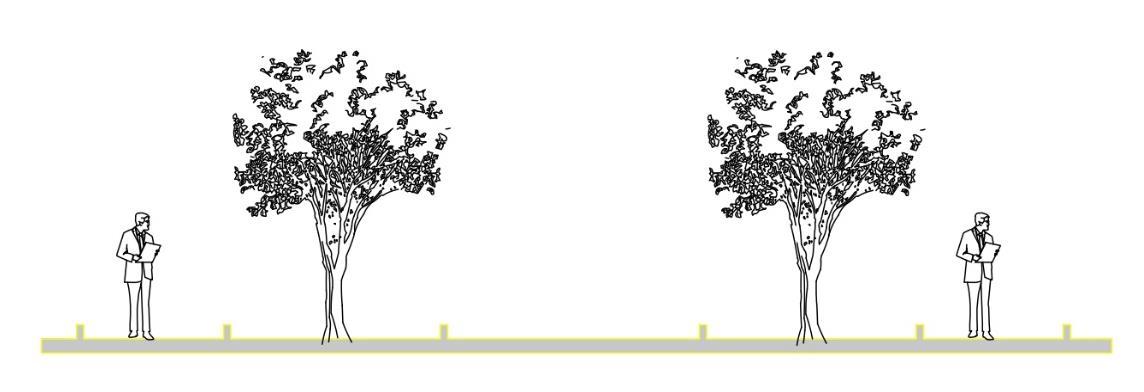

Castaña sativa
Ficus benjamina
Acacias
Taxodium distichum
Carpinus betulus
PLANTA DE TRATAMIENTO
ELECTRO BOMBA MONOFASICA DE 10 HP – SUCCIONA Y EXPULSA
TERRENO NATURAL
MONOFASICA DE 10 HP –SUCCIONA Y EXPULSA TUBO 6 “
TERRENO NATURAL
ELECTRO BOMBA
RESERVORIO DE AGUAS TRATADAS
TUBO 8 “ TANQUE SEPTICO SALIDA DE AGUAS TARTADAS FILTRO ANAEROBIO LODO FASE LIQUIDADespués de analizar el entorno de nuestro terreno elegido llegamos a la conclusión que dicha ciudad en algunas zonas ha ido creciendo de manera espontanea, y es por ello que los usuarios no están conformes con su estadía en la ciudad, ya sea por la contaminación en general, por falta de servicios básicos y mas que todo el clima que lo caracteriza a la ciudad de Tarapoto y sus distritos banda de shilcayo y morales.
No solo la ciudad tiene debilidades sino que contamos con equipamientos urbanos que cumplen con las necesidades del usuario, a dicha ciudad le faltaría priorizar al peatón y dar la conformidad en todo los aspectos.

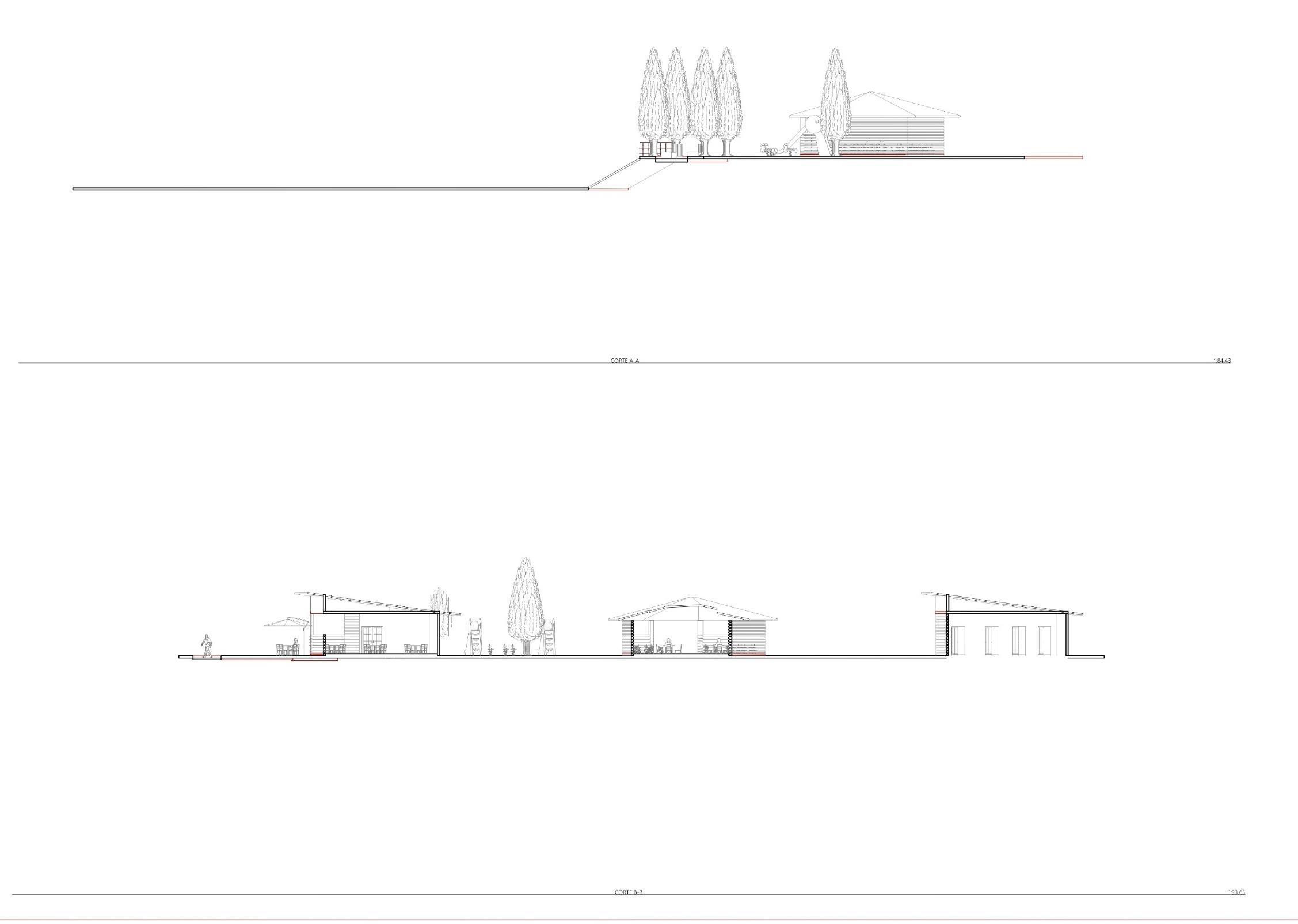

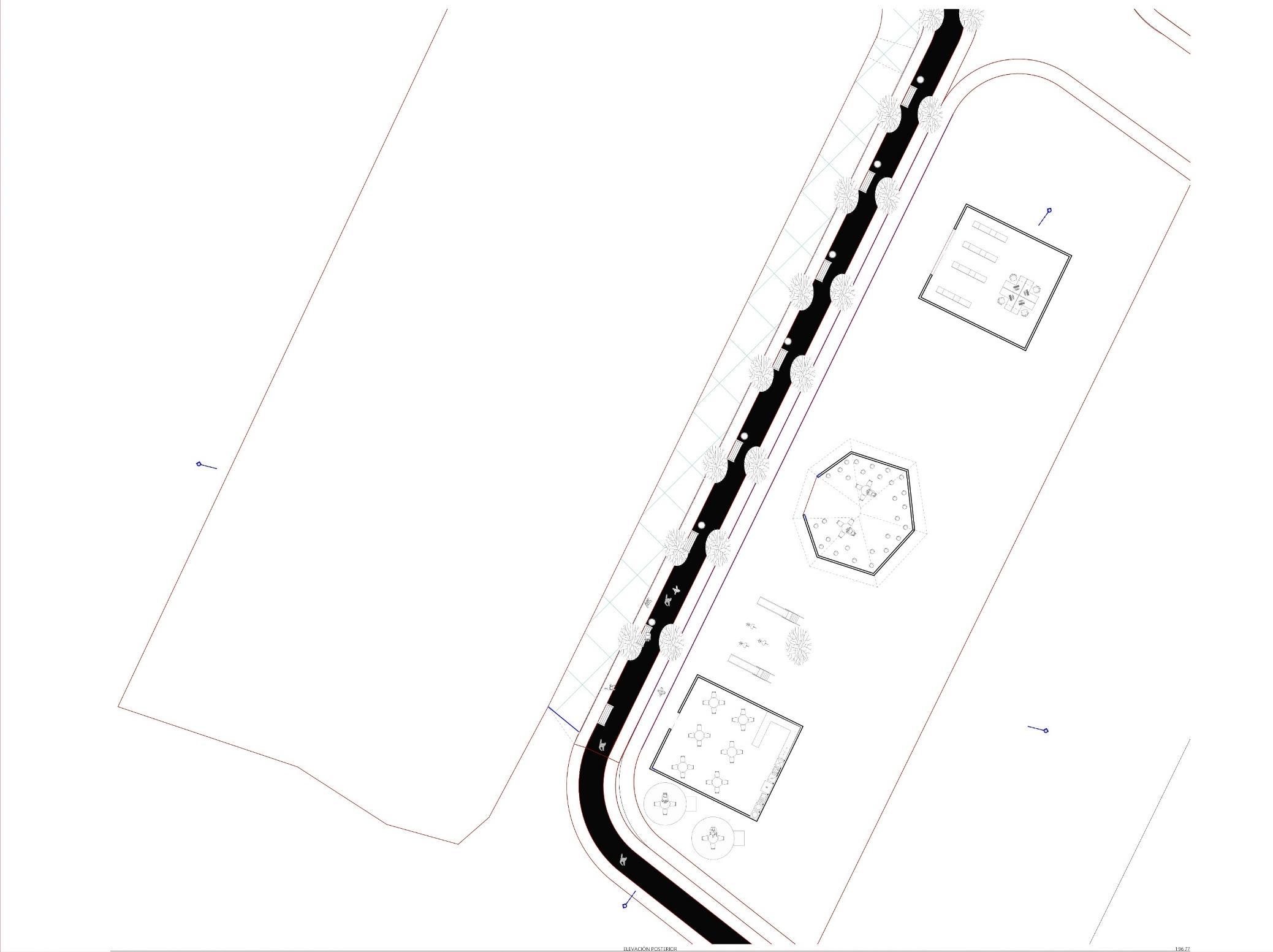

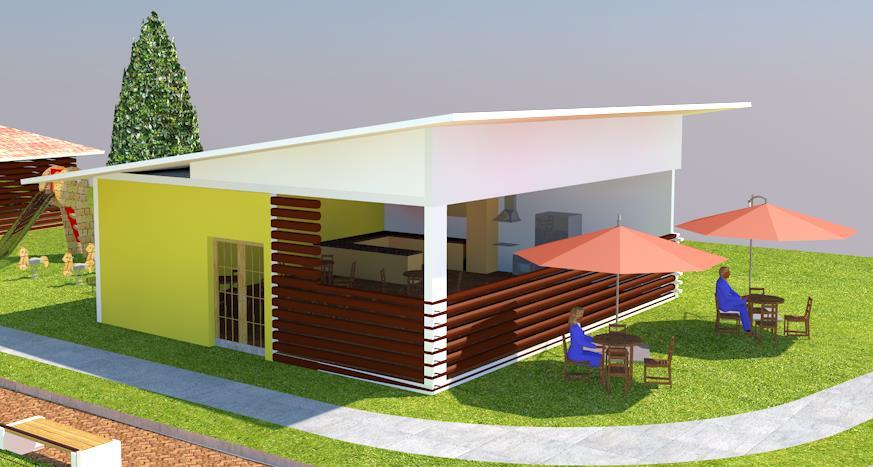

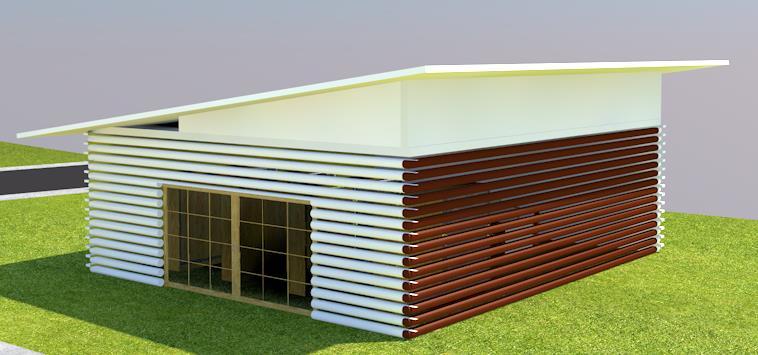

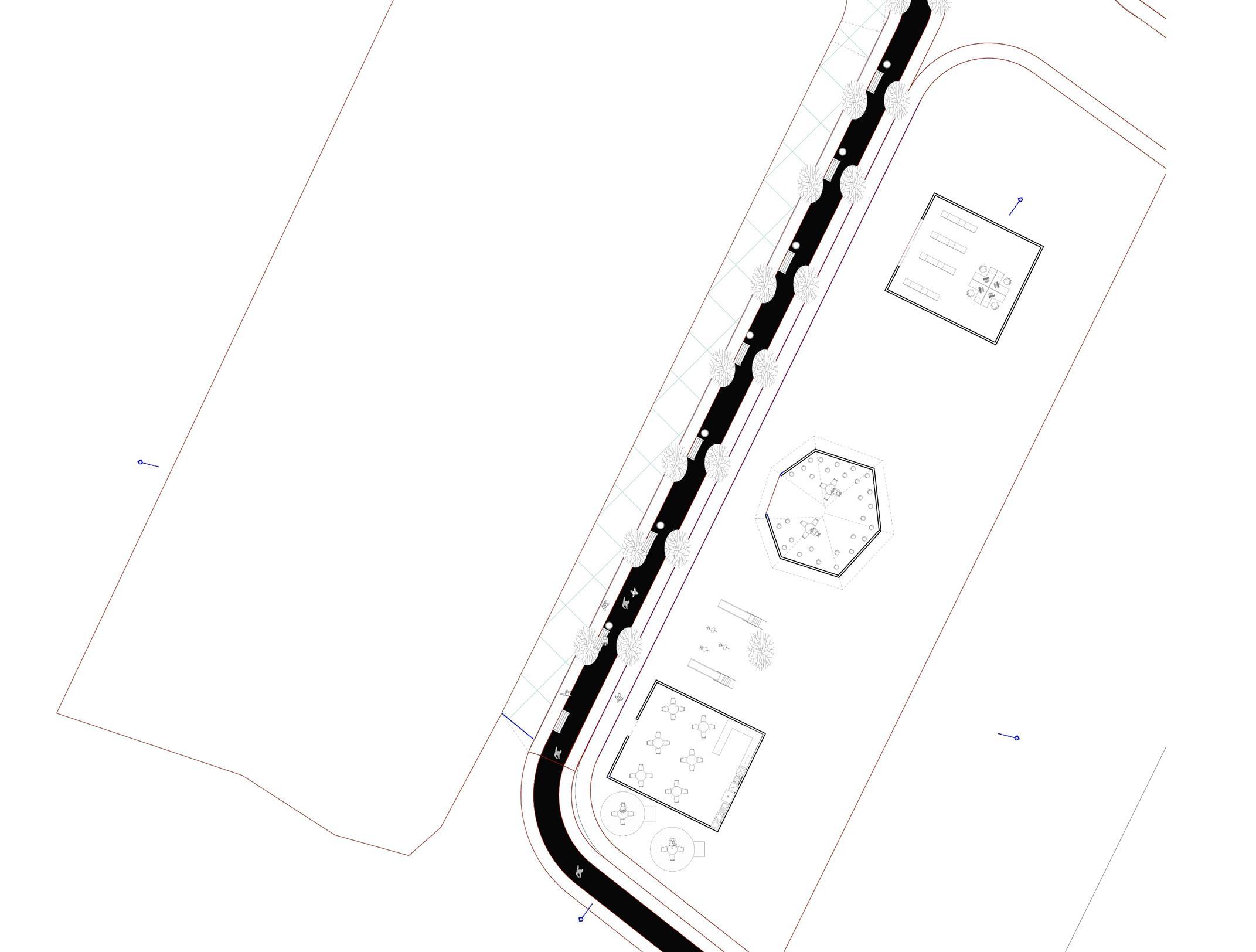

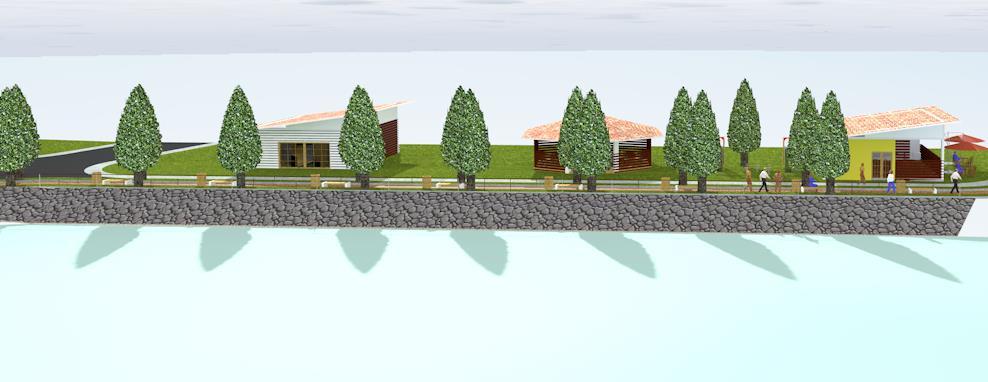

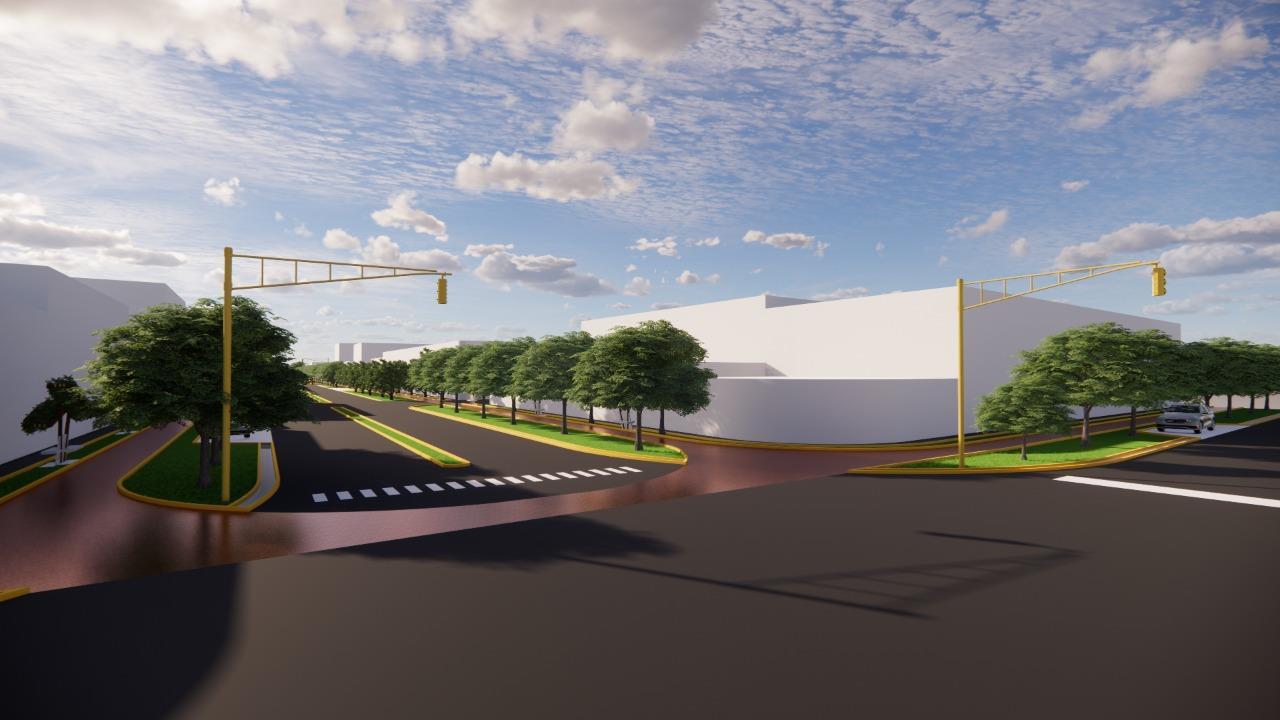

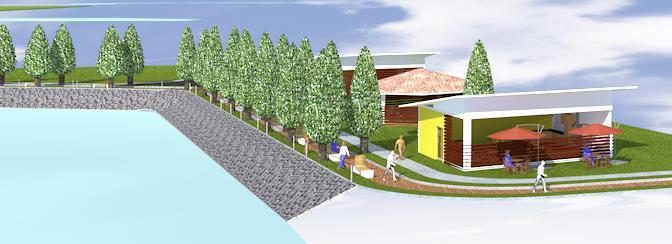

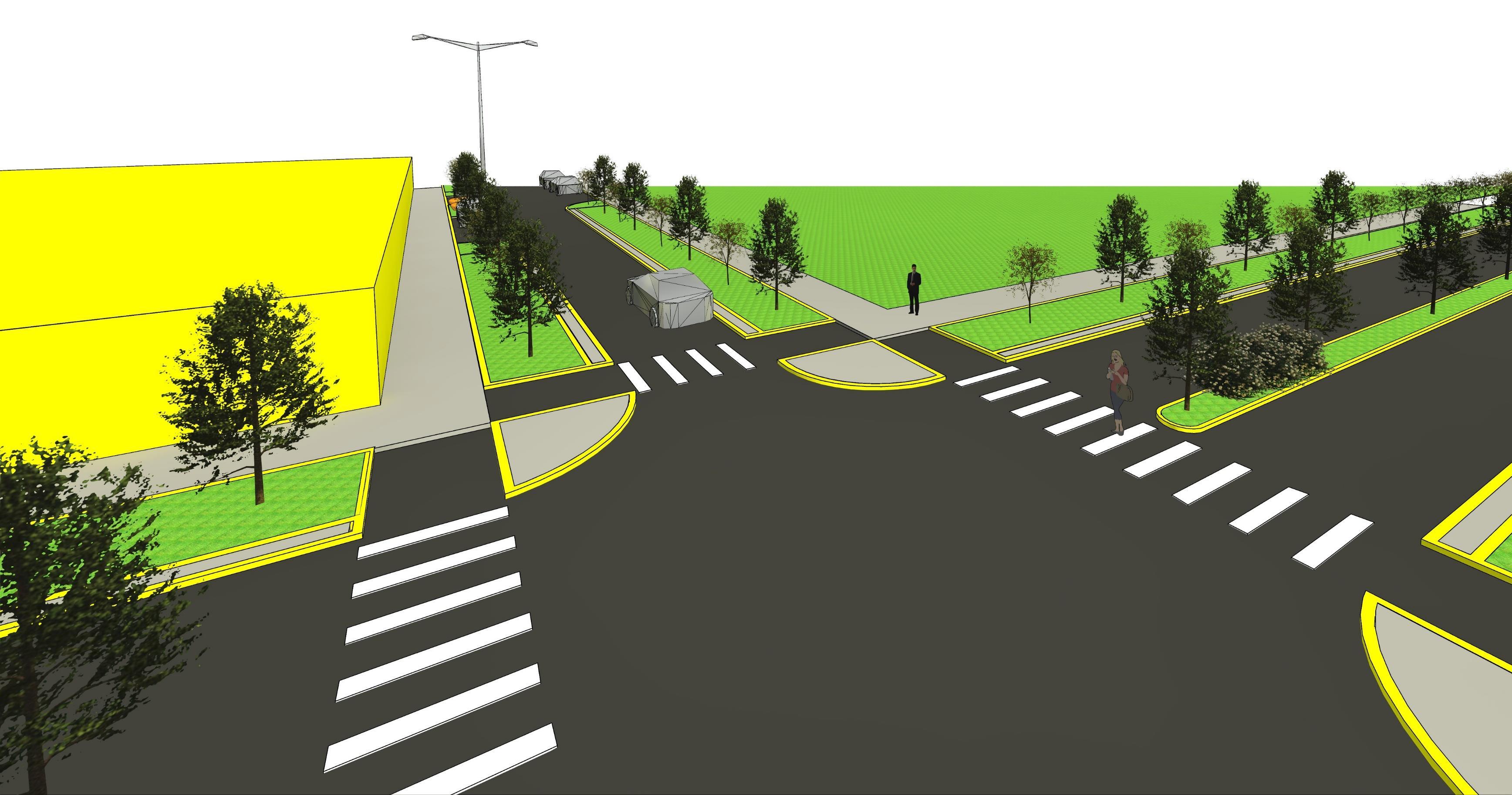

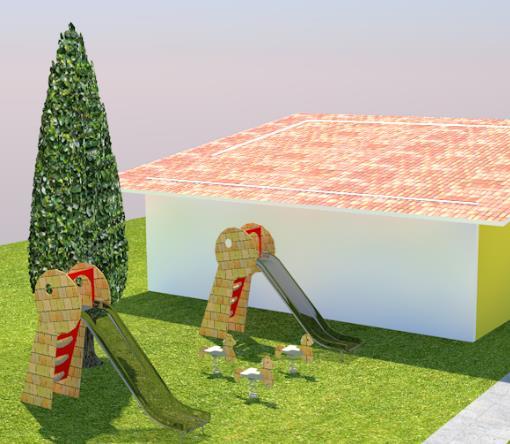

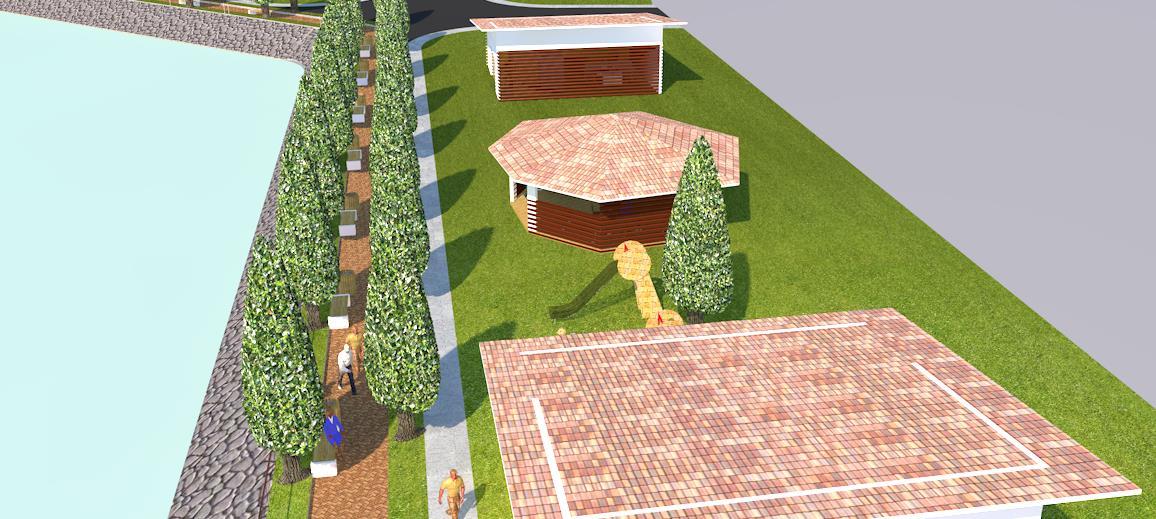

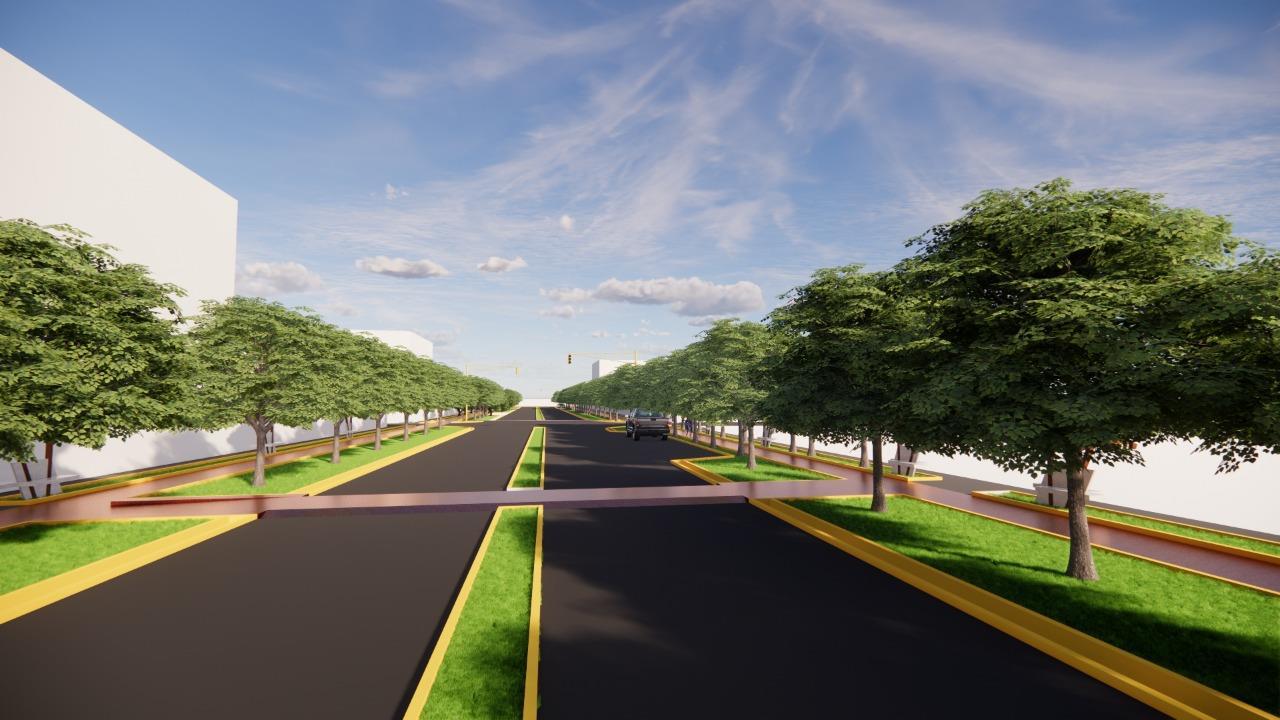

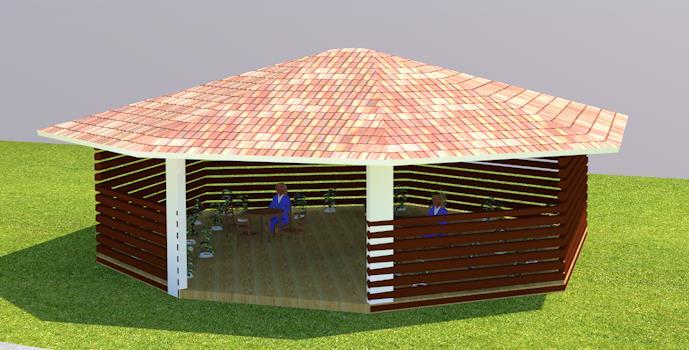

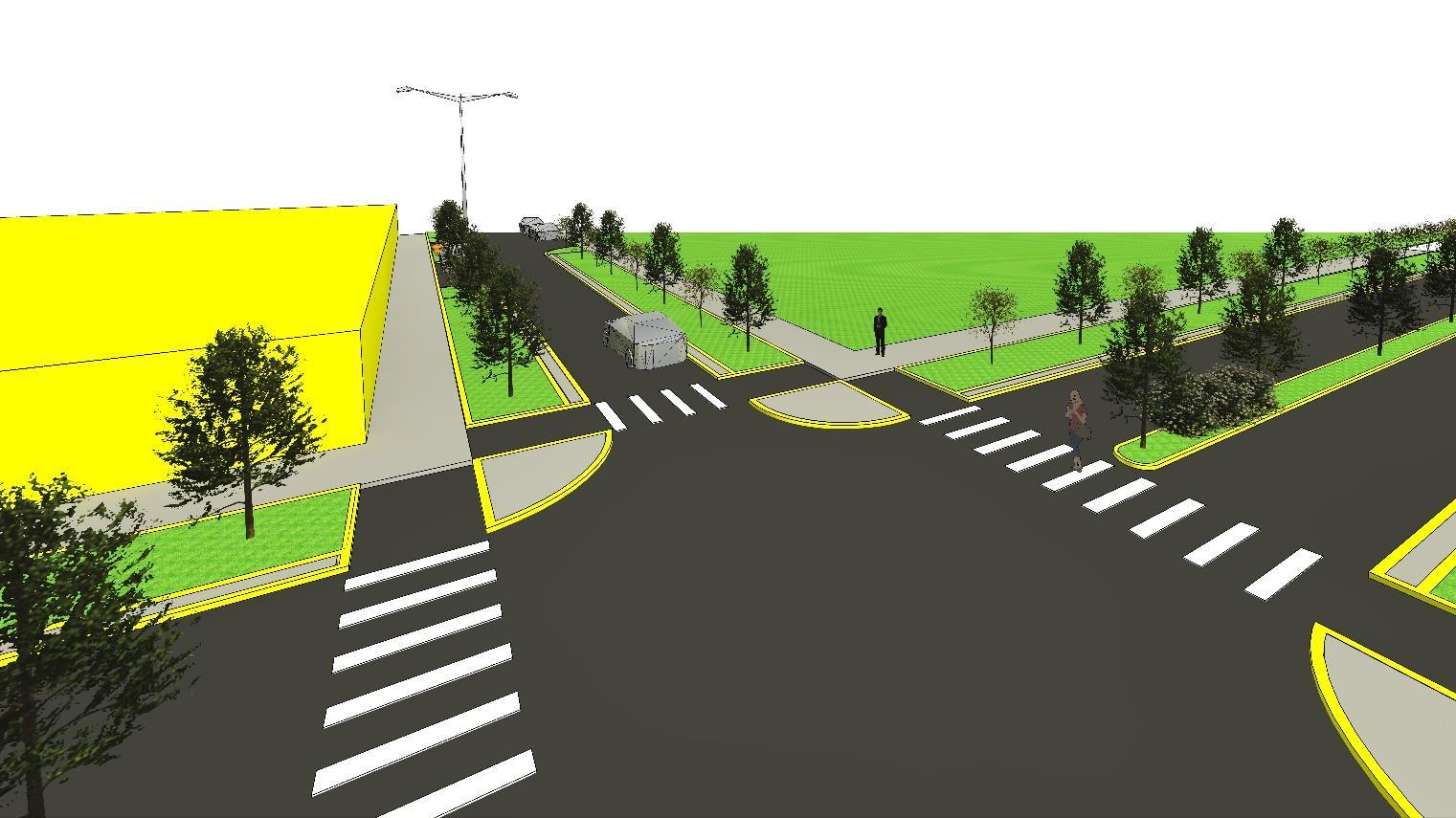

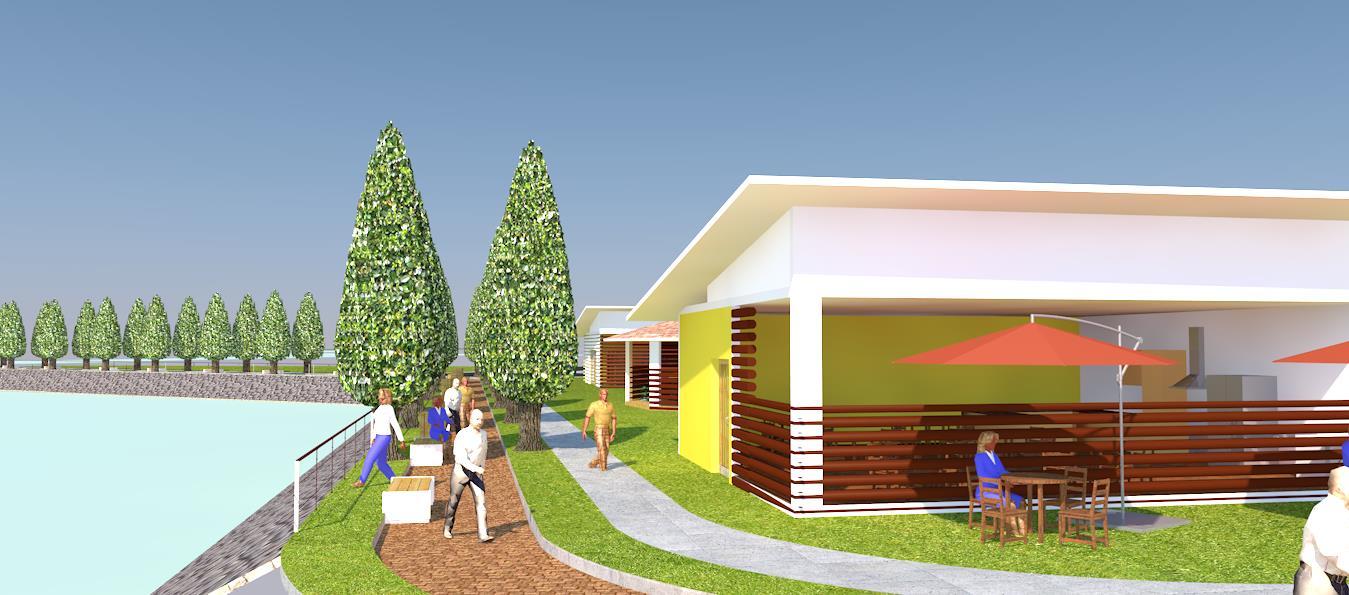

En este proyecto dé habilitación urbana, se aprecia la transformación y articulación espacial que existe entre el entorno y el trama vial, sintetizando de tal manera el tratamiento de múltiples áreas mediante la agrupación del equipamiento, ofreciendo a la ciudadanía en general un confort placentero para vivir.

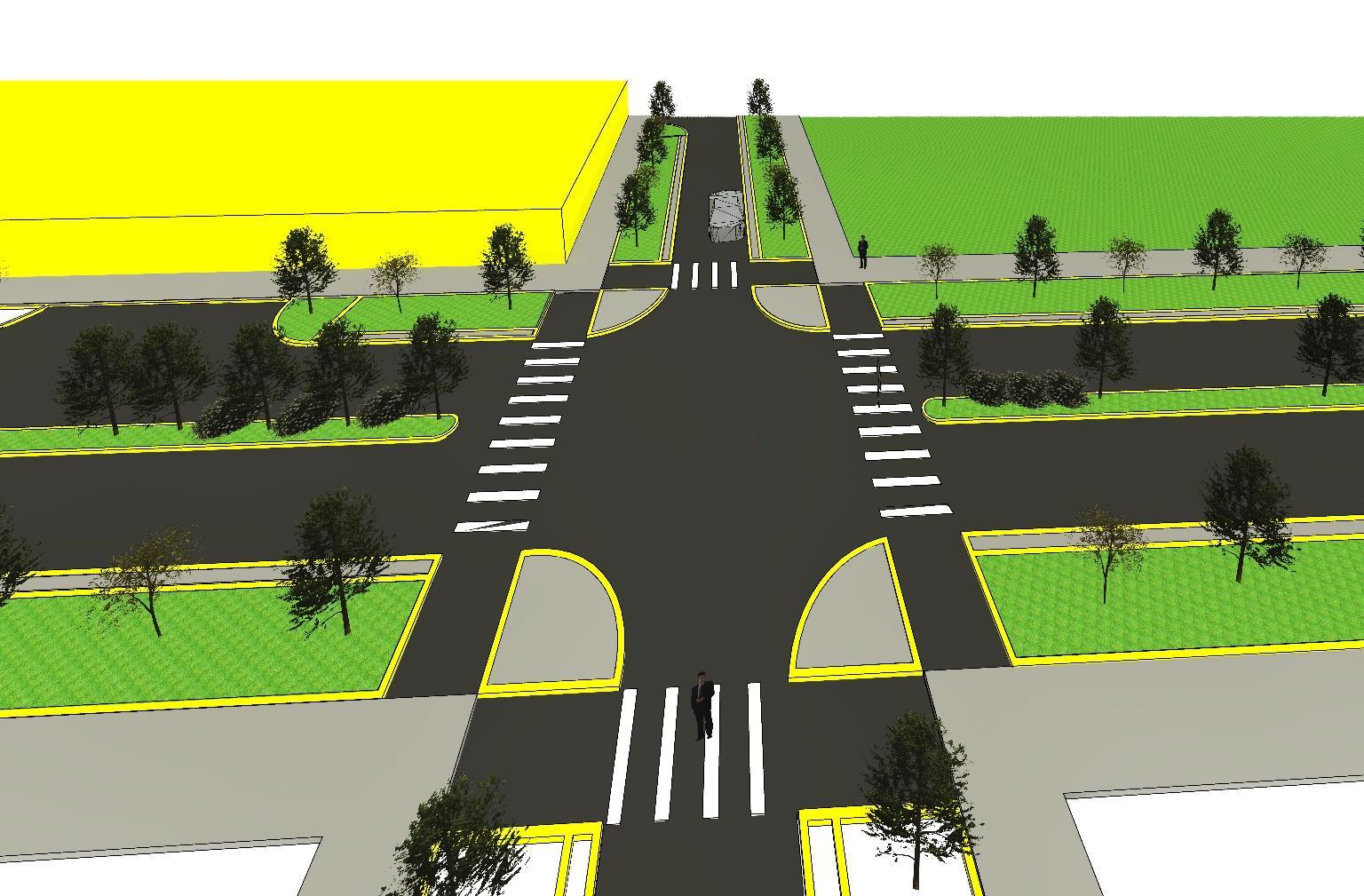

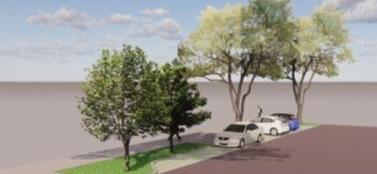

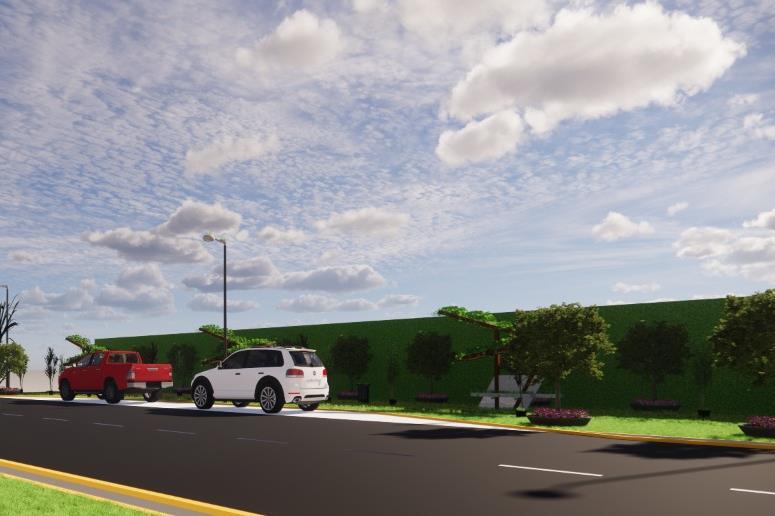

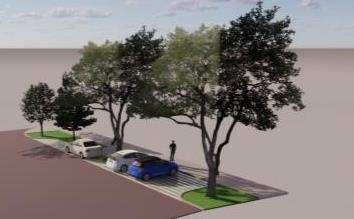

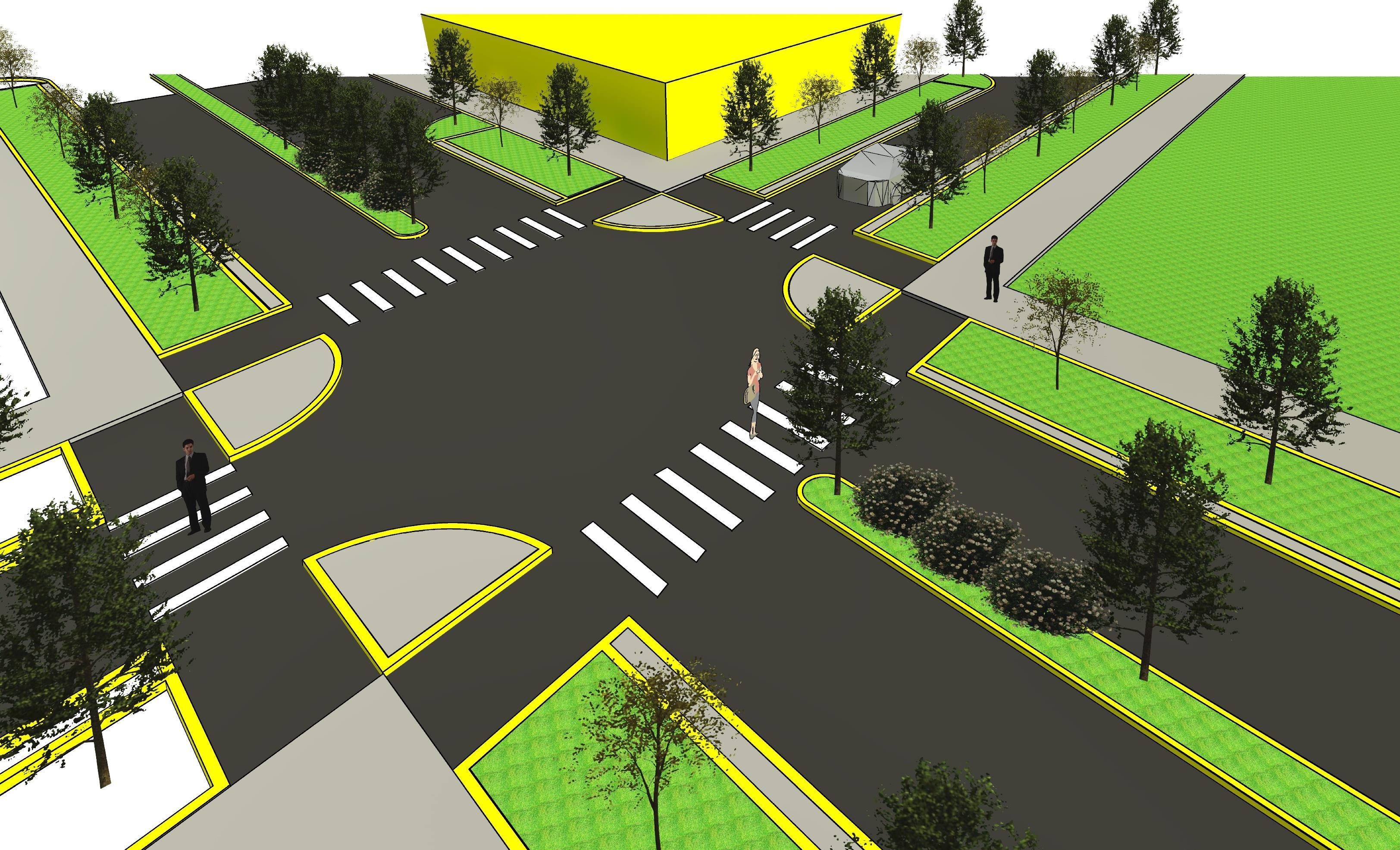

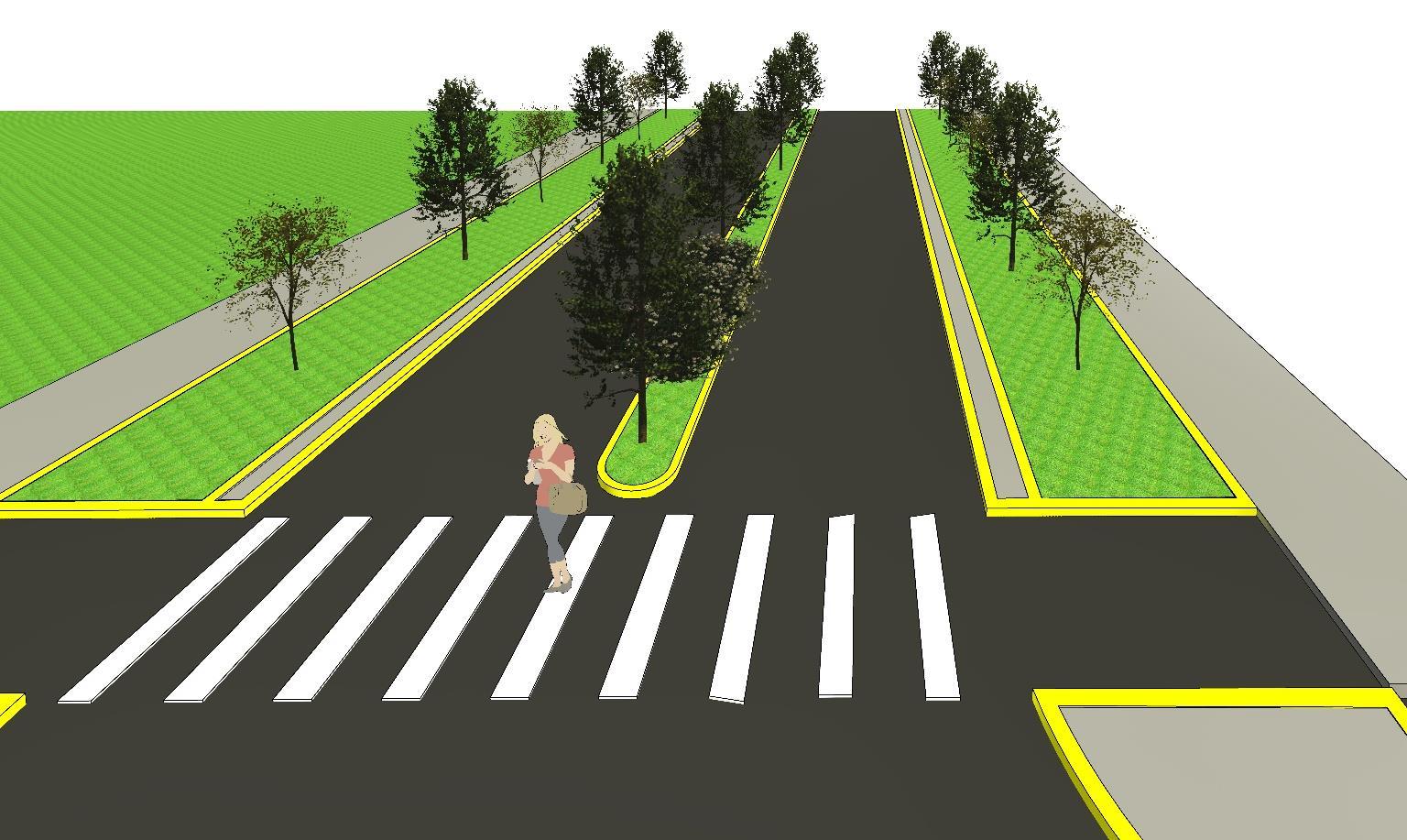

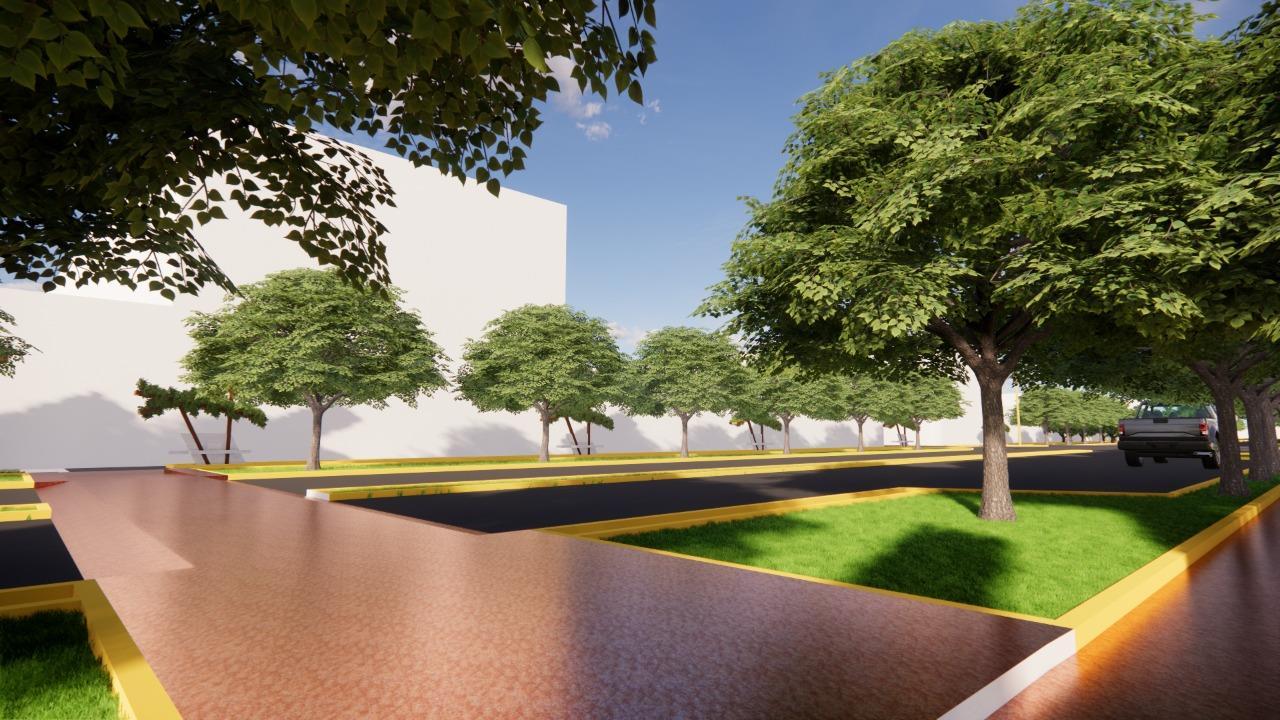

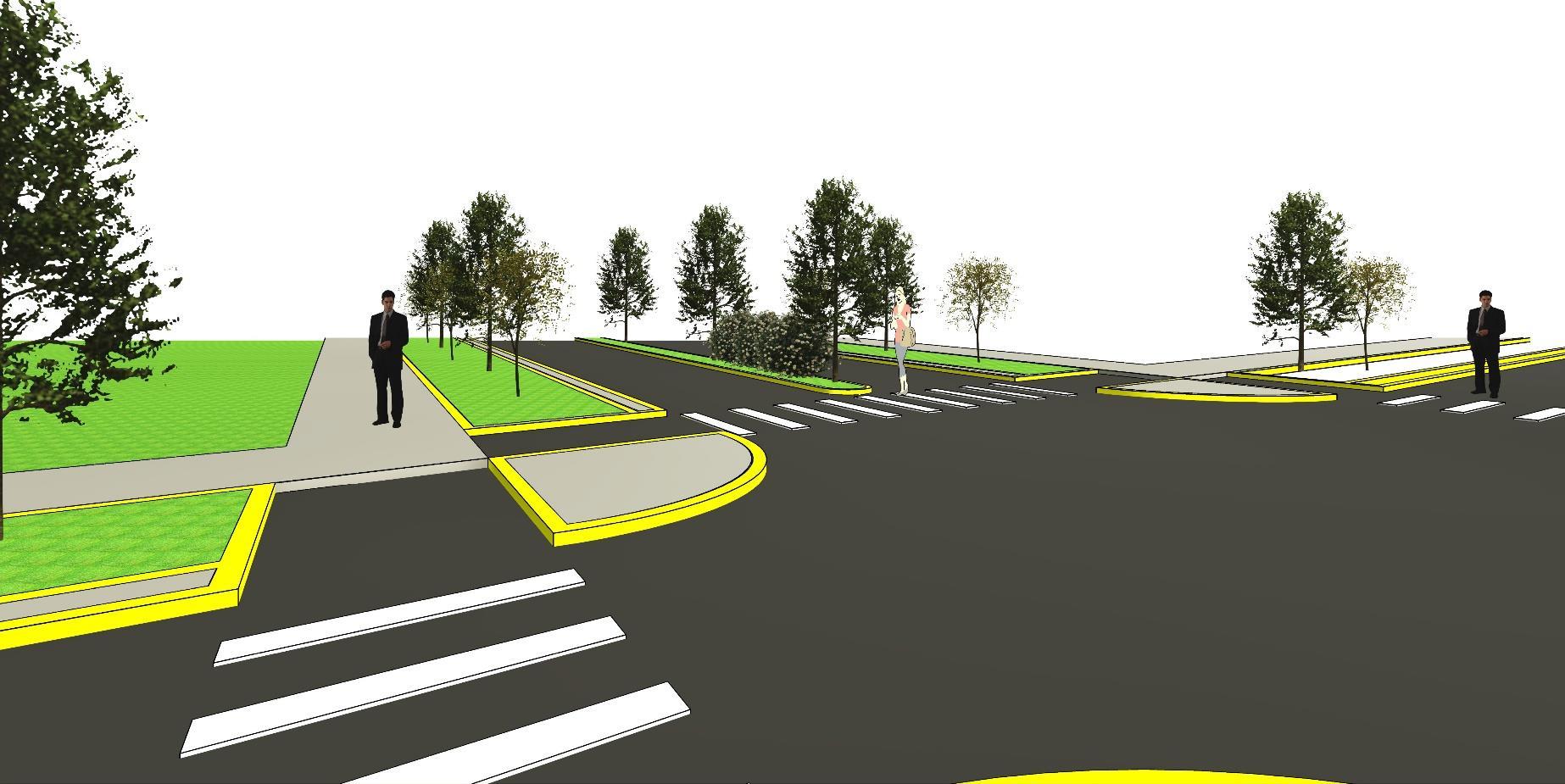

Y es por ello que como grupo estamos proponiendo la mejora de las calles y que estás tengan articulación.
Como grupo recomendamos que una ciudad siempre tiene que ser planificada, para así tener un mejor desarrollo y así el usuario sea beneficioso. Siempre se tiene que tener en cuenta la zonificación, los usos de suelos y ubicación ya que por la construcción de una edificación en mal lugar estaríamos perjudicando al desarrollo de la ciudad y a nosotros mismos.

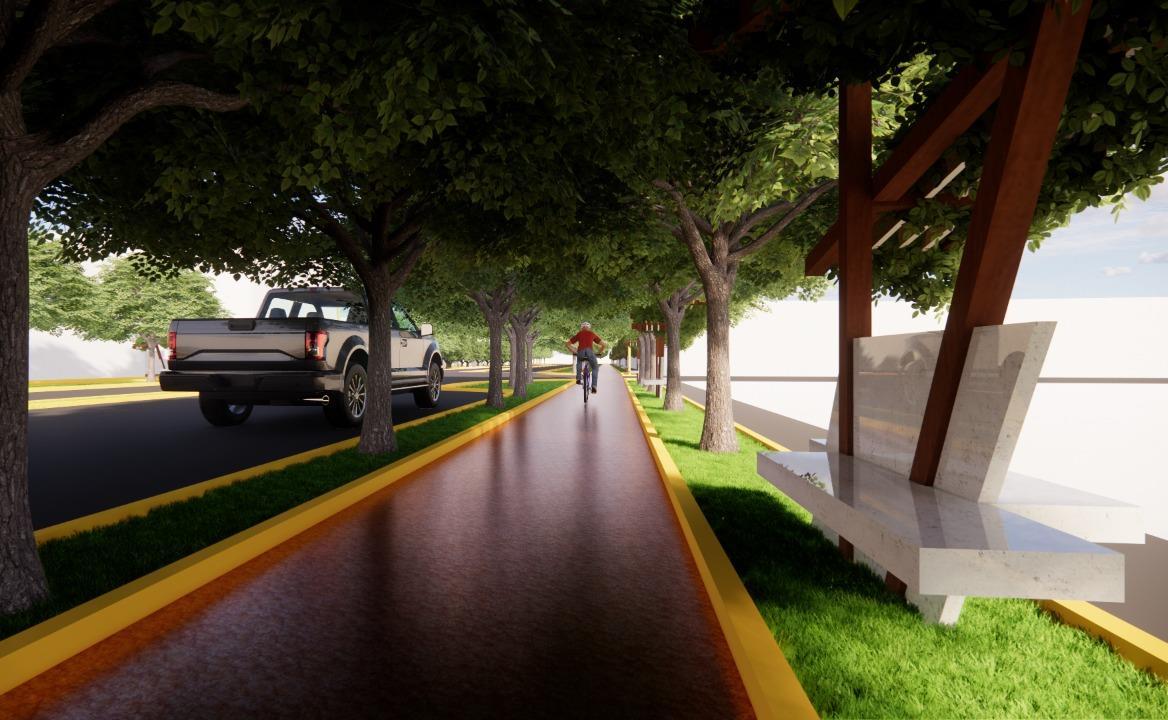

La prioridad la tiene que tener el peatón, pensando en la forma que este podría trasladarse y en el confort, y es así que se diseñaría veredas, áreas verdes, ciclo vías entre otros, y estas tengan el espacio suficiente.
Cedar Lake Ventures (s.f) Weather Spark. Climatólogicos. https://es.weatherspark.com/ Marsh, A (s.f) Sun path. Ruta del sol. http://andrewmarsh.com/apps/staging/sunpath3d.html
Municipalidad Provincial De San Martin. (2019). Plan de Desarrollo Urbano de la Ciudad de Tarapoto 2019-2029. https://www.miciudad.pe/wp-content/uploads/PDU-Tarapoto.pdf
Ministerio De Vivienda, Construcción Y Saneamiento. (s.f). Plan De Desarrollo Urbano De La Ciudad De Tarapoto Y Nucleos Urbanos De Morales Y La Banda De Shilcayo – Diagnostico urbano.
https://eudora.vivienda.gob.pe/observatorio/PDU_MUNICIPALIDADES/TARAPOTO/PDU_TARAPOTO_ DIAGNOSTICO.pdf
