01 02 03 04
PROYECTO DE REFUNCIONALIZACIÓN
PROYECTO DE RECUPERACIÓN
CONCURSO PARQUE URBANO
PROYECTO DE EQUIPAMIENTO
PROYECTO VIVIENDA COLECTIVA
DISEÑO Y CÁLCULO ESTRUCTURAL
MODELADO SOLUCIONES CONSTRUCTIVAS
PUBLICACIONES Y DISEÑO GRÁFICO 05
06
07 08

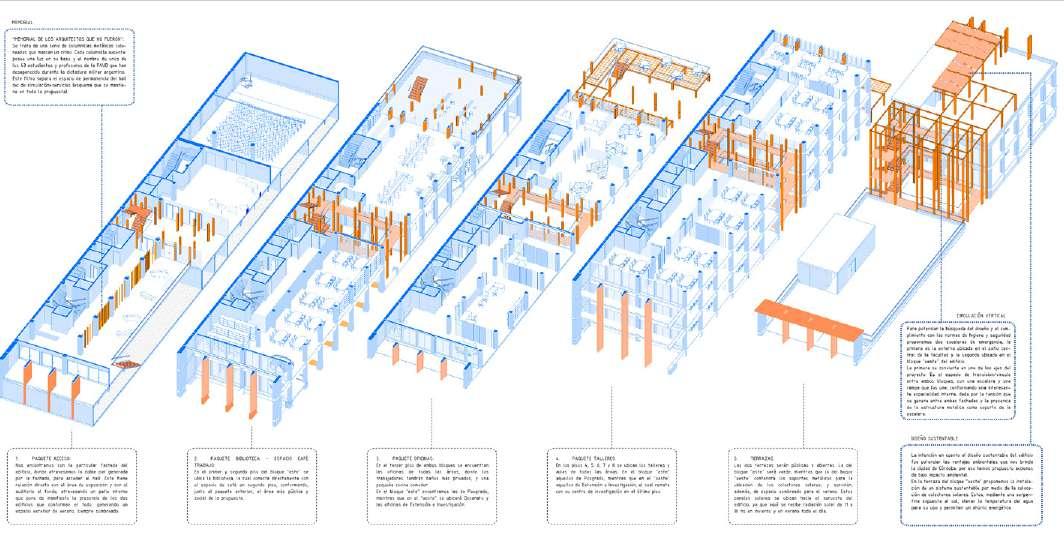

PROYECTO DE REFUNCIONALIZACIÓN
Concurso de carácter público realizado en Córdoba, Argentina, cuyo objeto era la refuncionalización y remodelación del antiguo edificio de la Facultad de Arquitectura de la Universidad Nacional de Córdoba.

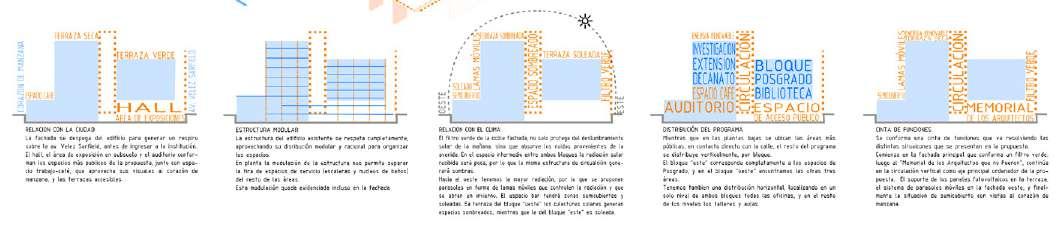

Propuesta: se respeta el lenguaje de la fachada y su armónica relación con el entorno, despegándola del resto del edificio, generando un aire o vacío urbano verde antes de ingresar definitivamente a la institución, lo que le dará, además, una mayor jerarquización a la misma y ayudará a la protección solar del sol de la mañana y de los ruidos de tránsito.
Se ha realizado un análisis del acceso solar a las diferentes fachadas de la edificación existente, llegando a importantes conclusiones acerca de los sistemas de protección más convenientes para cada una de ellas. Esto sin desestimar la importancia de las visuales.

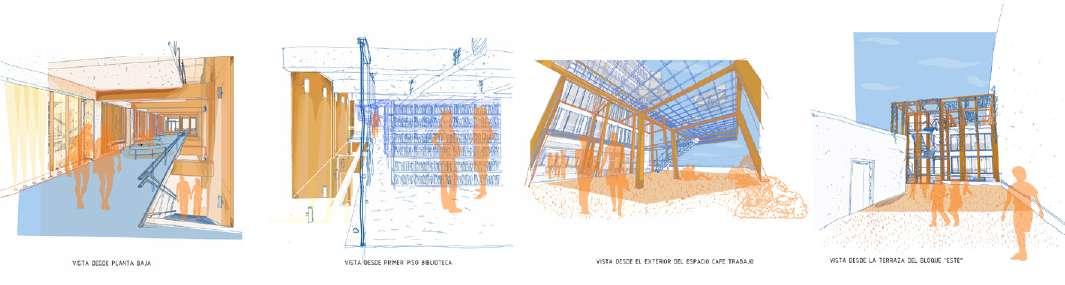

Planta baja acentúa su jerarquía como ingreso, como hall, y como acceso directo al auditorio. Este último como espacio abierto a toda la sociedad, proponiendo en los primeros espacios una fluidez de colores para generar un dinamismo espacial lúdico.

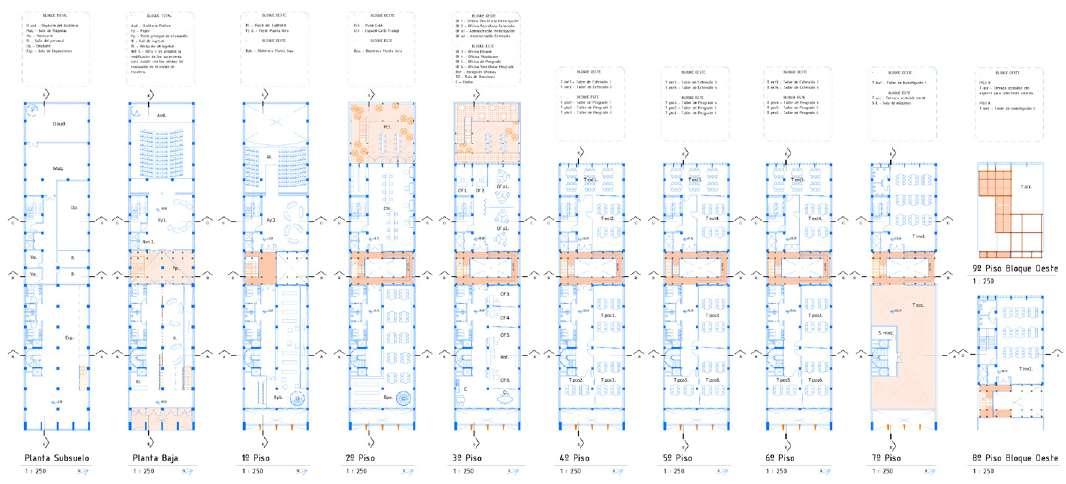

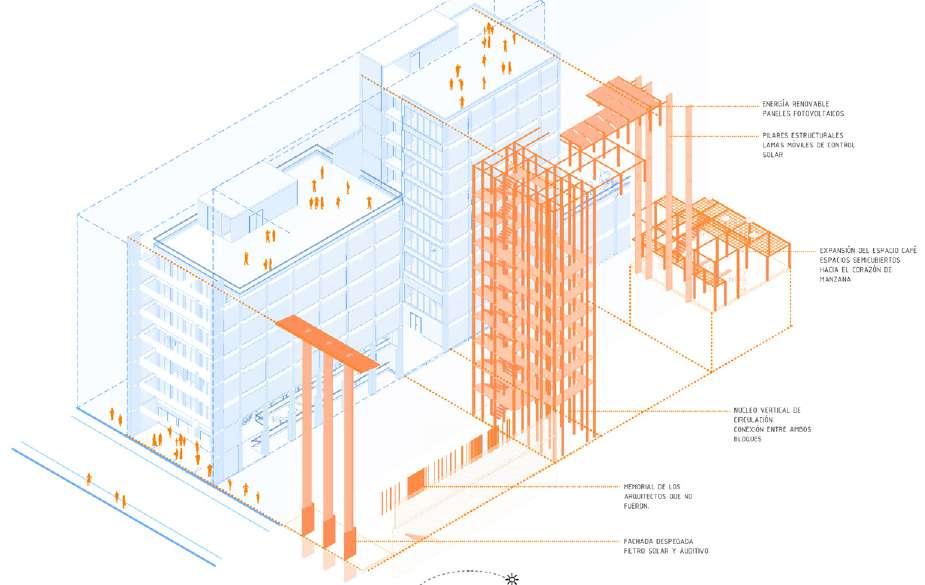

Se genera una macro-división de espacios: tira de servicios – circulación – espacios servidos. La conexión entre ambos bloques se realiza a través de un sistema vertical de circulación, metálico, liviano y de colores vivos, que conforma una cinta liviana que carga con diferentes funciones y conecta espacios en vertical.
PROYECTO DE RECUPERACIÓN

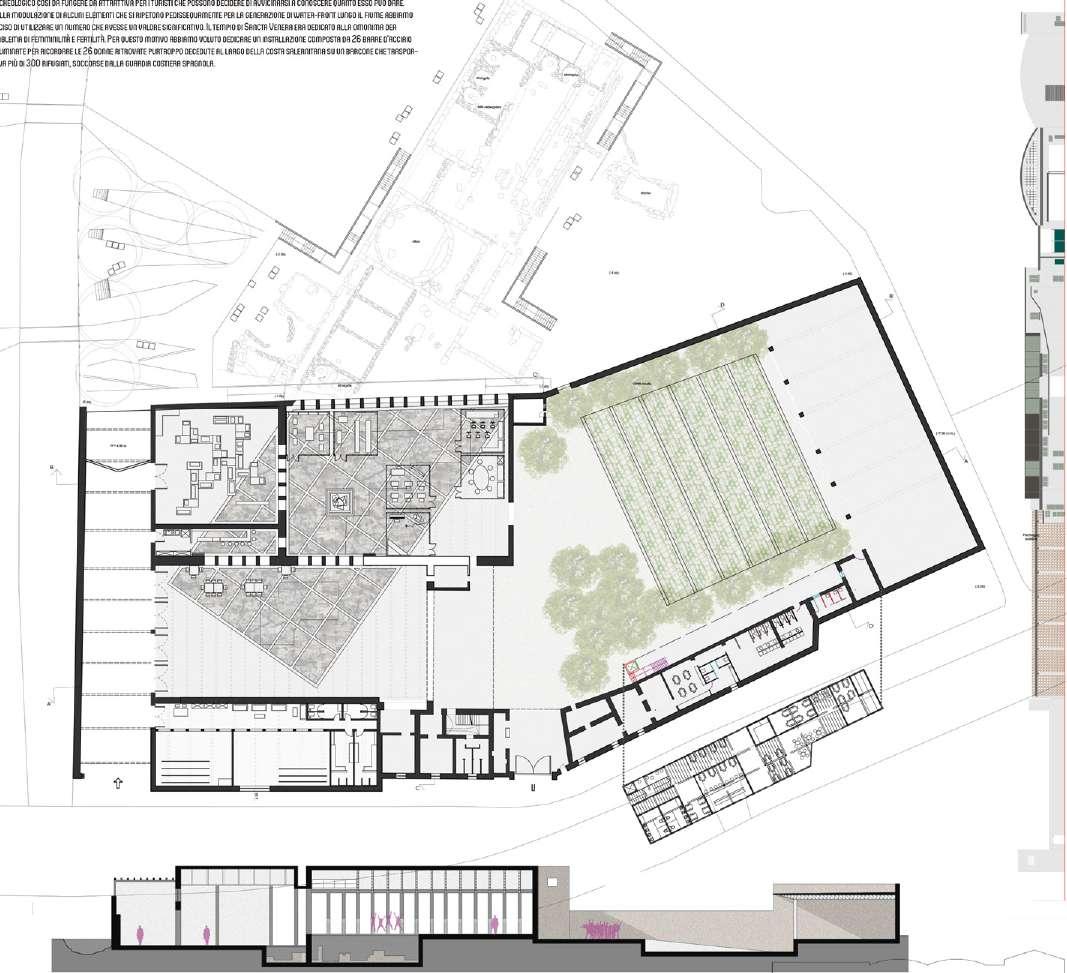

Proyecto de recuperación y dotación de un nuevo uso para una fábrica de tomates envasados localizados en Paestum, Italia, cuya particularidad radicaba en el hallazgo de las ruinas de un antiquísimo templo romano.
Se realizó la relevamiento geométrico y el análisis del pre-existente, con los cuadros de degrado correspondientes tanto para las fachadas como para las cubiertas.
Posteriormente hemos propuesto como nuevo uso, el desarrollo del llamado “Polo Cultural Sancta Venera”, generando interesantes especialidades en la intersección entre la fábrica y las ruinas.
Encontramos un sistema de recorrido para acercarse a las ruinas, una zona para exposiciones y aprendizaje, y un área de bar y entretenimiento, configurado este ultimo como un volumen independiente que sutilmente se apoya sobre la fachada principal, generando la nueva fachada, y llamando la atención del público.
CIE - 077

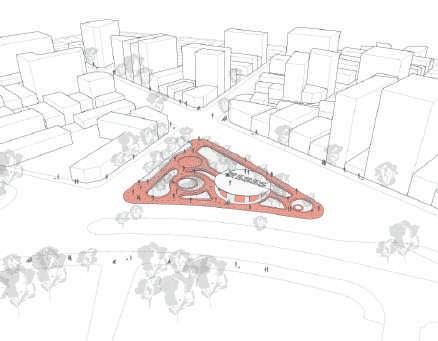

CONCURSO PARQUE URBANO

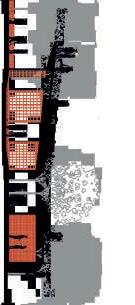

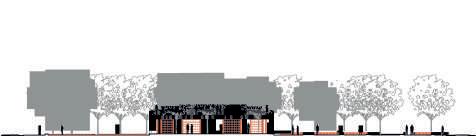

Propuesta para la participación en el concurso “Uflo” de Buenos Aires, Argentina. Se desarrolla un espacio social de la tercera edad que tiene como objetivo la integración de las personas mayores en el espacio publico del parque centenario, para lo cual se propone como lugar de intervención la plaza Federico Frubel.
El entorno contextual del parque asume un diseño paisajístico europeo, en el cual predomina el organicismo en la lógica de la composición. Como nuestro terreno se encuentra por fuera de esa lógica, optamos por integrarlo con trabajos de solados y respetando el lenguaje del contexto con una mirada contemporánea y metafórica donde se vean representadas las raíces de nuestra cultura mestiza: Latinoamérica representada por la materia, y Europa por las lógicas de diseño.

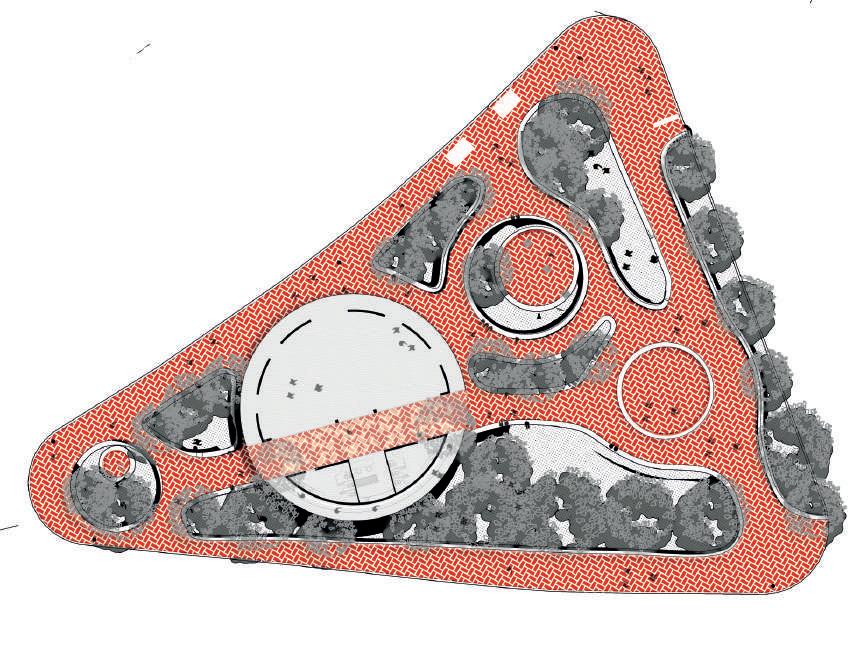

La manzana organizada de una forma des-estructurada permite abrirse a las sensibilidades del usuario por medio del recorrido, divagando por el mismo de diversas formas, explorando las diferentes actividades que intentan alcanzar la interacción y vinculación de quienes lo exploren.
El objeto está compuesto por un núcleo de baños y oficina, mientras el espacio social se encuentra delimitado por un camino central semicubierto para invitar al sujeto a explorar el núcleo de actividades. Ademas cuenta con una expansión del mismo en la quinta fachada con una suerte de escenario limitado por arboles y una pendiente mínima para un fácil acceso.
CIE - 077

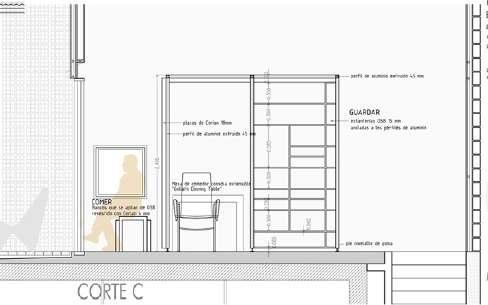

PROYECTO DE EQUIPAMIENTO

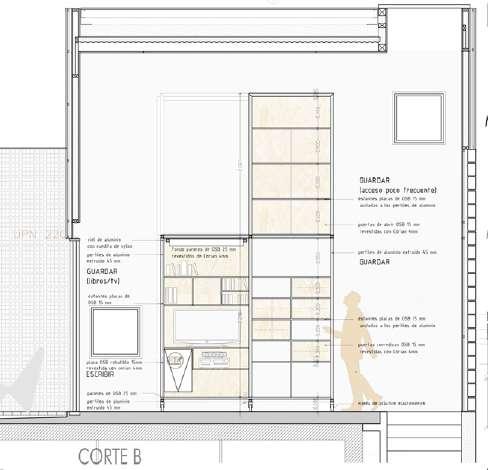

Mueble habitable al interior de una vivienda en la ciudad de Córdoba.

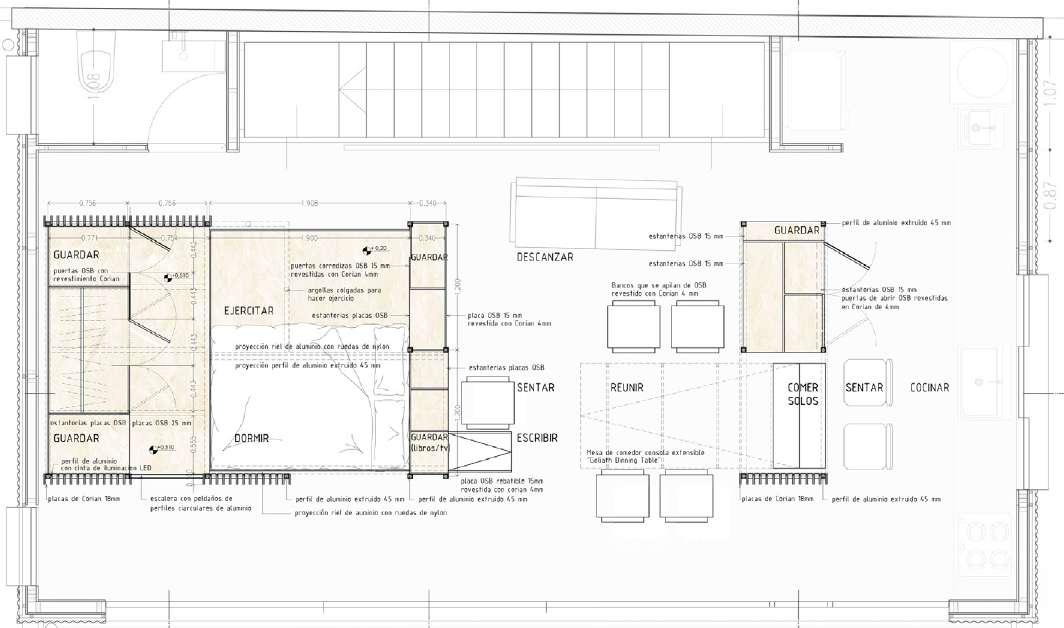

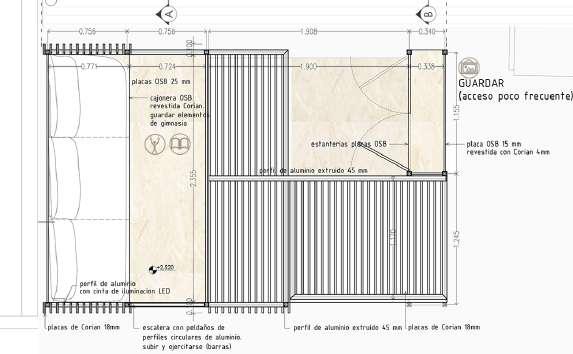

Propuesta de módulos móviles plurifuncionales, donde el módulo central se desplaza, generando cuatro composiciones programáticas para cada momento del día, apta para las actividades que desarrollan los habitantes de la casa.

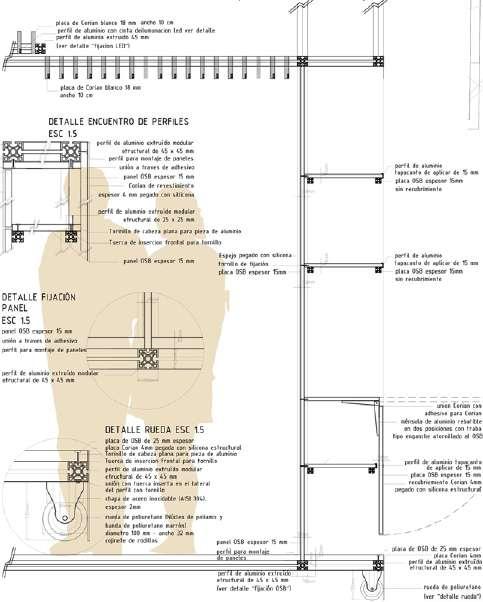

La materialidad se resuelve principalmente con madera laminada y corian. Este ultimo permite generar interesantes superficies blancas, pulidas y reflectantes, apta para lograr espacios destinados a la exposición y a la fotografía, como lo requiere el programa por las actividades de sus habitantes.
Mención en el concurso interno de la cátedra.

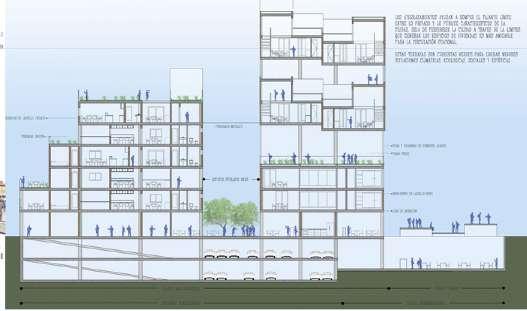

PROYECTO VIVIENDA COLECTIVA

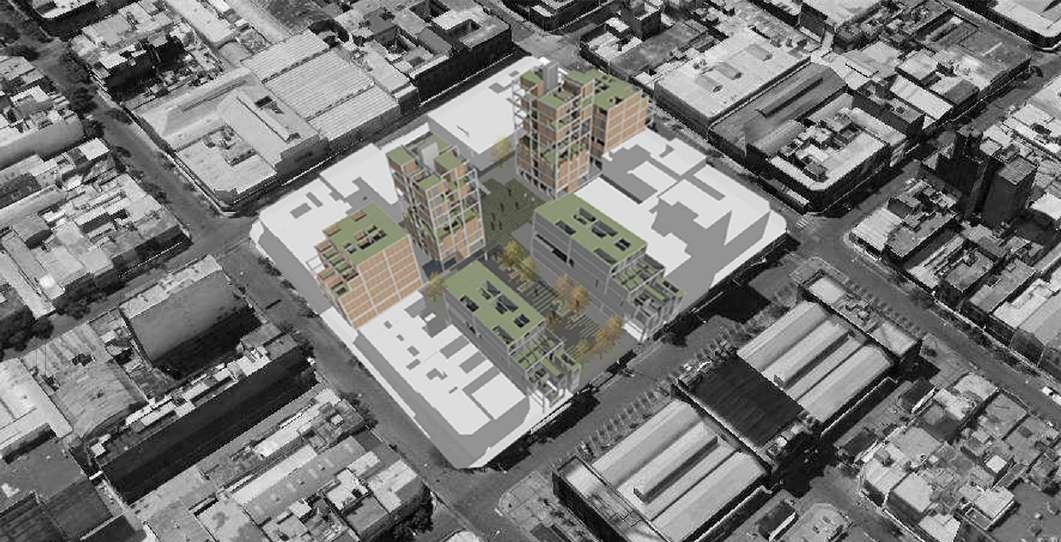

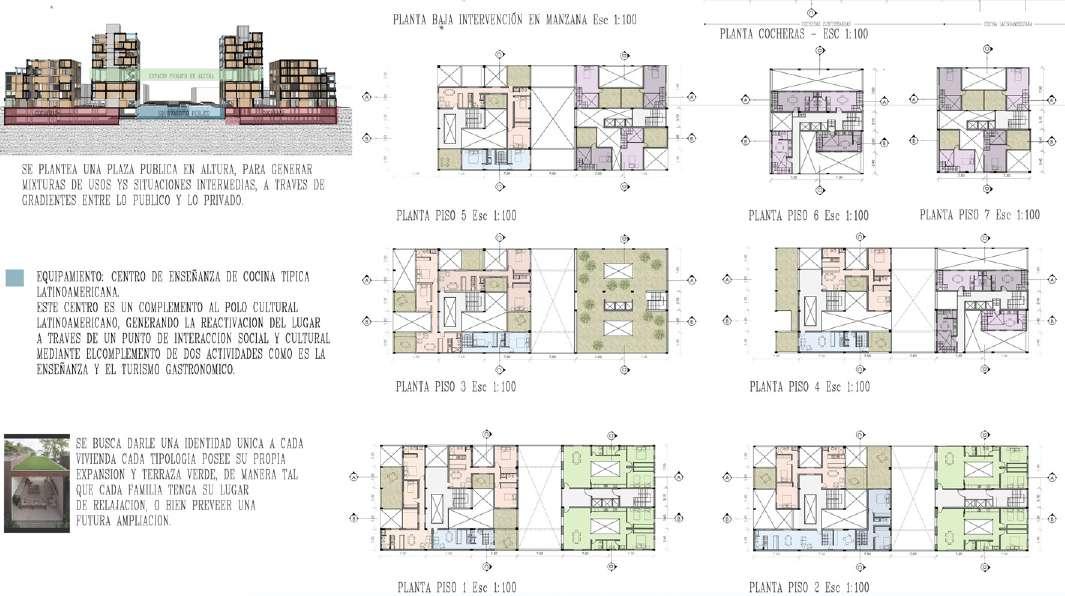

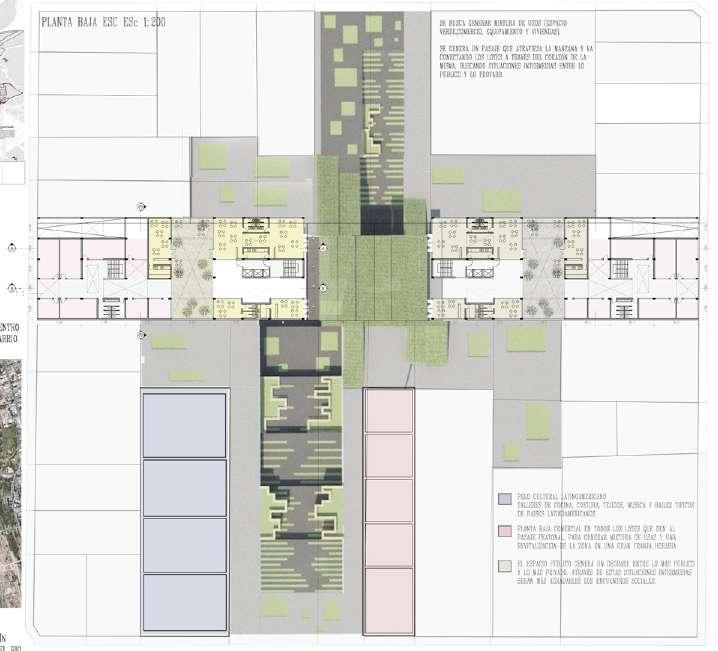

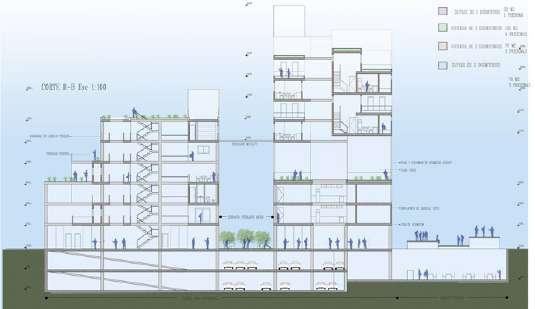

Proyecto de idea de complejo edificatorio de viviendas, ubicado en el área central de la ciudad de Córdoba, Argentina.

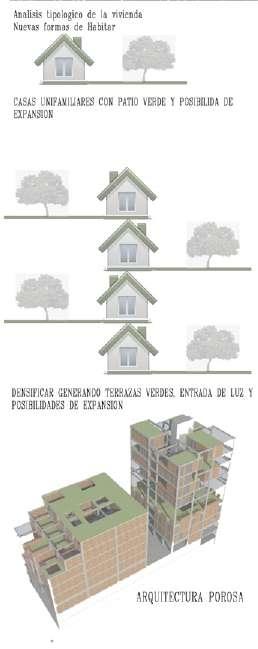

La propuesta se basa en una composición con patios internos, que generan la posibilidad de expansión de cada unidad y la entrada de iluminación. Cada unidad se compone de dos módulos conectados a través de un nexo, uno social y el otro privado. Se agrega un patio que a partir de su diferente localización en cada unidad genera ese lenguaje poroso, que permite el ingreso de sol y ventilación.
A su vez, esta porosidad en la manzana genera una conectividad peatonal que la atraviesa, y se generan equipamientos públicos y espacios urbanos para la ciudad.

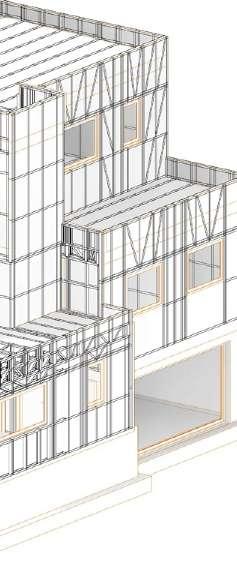

DISEÑO Y CÁLCULO ESTRUCTURAL

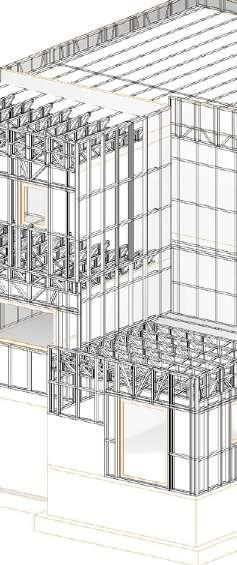

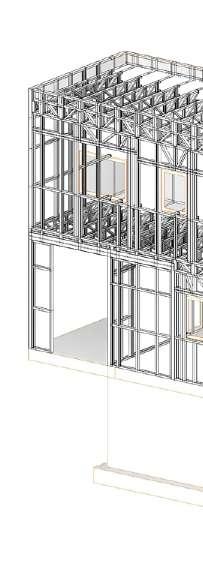

Ejemplo de proyectos realizados, donde desarrollé y ejecuté integralmente el diseño y modelado estructural de diversas tipologías de proyectos arquitectónicos utilizando Autodesk Revit, que luego calculé en Tricalc, a través de formato IFC. Luego elaboré los planos con información exhaustiva y características de la estructura, listos para su presentación al cliente y para sea correctamente ejecutado en obra.
MODELADO SOLUCIONES CONSTRUCTIVAS
Ejemplos de desarrollo que realicé de detalles estructurales y constructivos sobre los proyectos trabajados, todos ellos elaborados en Autodesk Revit.
SUELO:
Terminacion suelo tipo gres ceramico
Terminacion suelo tipo gres ceramico
Capa de mortero autonivelante
Capa de mortero autonivelante
Aislante poliestireno expandido
Aislante poliestireno expandido EPS
Film polietileno
Film polietileno
Caviti C-20 + capa de compresion 5 cm
Caviti C-20 + capa de compresion 5 cm
Impermeabilizacion
Hormigon armado (espesor
Membrana traspirable
MURO EXTERIOR
MURO EXTERIOR
Placa yeso pladur
Placa yeso pladur
Estructura steelframing + Lana mineral
Membrana traspirable
Tablero Rigidizador
Membrana traspirable
Estructura steelframing + Lana mineral
Tablero Rigidizador
Membrana traspirable
Aislante poliestireno expandido EPS
Aislante poliestireno expandido EPS
SOLERA:
Revestimiento mortero acrilico 15 mm
Revestimiento mortero acrilico 15 mm
SOLERA:
Capa de mortero autonivelante Pavimento laminado 15 mm
SOLERA:
Pavimento laminado 15 mm
Solera de H°A°
Nivel PB Suelo exterior
Nivel PB Suelo exterior
Rigidizadores Steel Framing
Pilar tubular dimensiones segun calculo
Pavimento laminado 15 mm
Capa de mortero autonivelante
Capa de mortero autonivelante
Solera de H°A°
Banda elastica de apoyo
Zuncho de Cimentación
TERRENO Lamina drenante + Impermeabilizacion con EPDM monocapa no adherida 1,2 mm
Lamina drenante + Impermeabilizacion con EPDM monocapa no adherida 1,2 mm
Solera de H°A°
Placa de anclaje dimensiones segun calculo Cercha Steel Framing
Zuncho de cimentacion dimensiones segun cálculo
losa de cimentacion dimensiones segun cálculo
Armadura Inf: 2ø12 Armadura Inf: 2ø12
Situacion cuando hay que hacer solape de barras
Situacion cuando hay
mm Cuando el largo de la barra no alcanza, agregar 30 cm a cada barra para conseguir un solape de 60 cm
Armadura Inf: 4ø10 Armadura Inf: 2ø12
Zuncho de Cimentación
PUBLICACIONES Y DISEÑO GRÁFICO
He tenido la oportunidad de explorar mis habilidades de diseño en algunas publicaciones o trabajos realizados. Aquí muestro la portada y algunas paginas de mi libro de tesis de fin de grado de la carrera de Arquitectura, y mi libro de trabajo de fin de máster en Rehabilitación de edificios y Regeneración urbana. Los programas utilizados fueron Illustrator e Indesign.
estrategia de regeneración urbana
D.5 FICHAS DE REHABILITACIÓN POR AREA
AREA 03: MANZANA CERRADA
DESCRIPCIÓN: Podemos distinguir la tipología edificatoria de manzana cerrada cuadrada con patio central, en una trama de calles casi ortogonales, que se corresponde al enanche de 1960-80, y responde al PGOU de 1966. Similar al Área 01 y 02, también encontramos bajos precios inmobiliarios, presencia de espacios urbanos sensibles, y carencia de espacio verde.
SUPERFICIE: 21.8 hectáreas.
TIPOLOGÍA EDIFICATORIA: Primera Expansión (19661988).
BLOQUE NORMATIVO: Tercero, 1966 Plan General de Valencia y su Comarca.
EDAD PREDOMINANTE: 1960 - 1980
SISTEMA CONSTRUCTIVO Y MATERIALES: solución constructiva consta de pórticos de hormigón armado, con cubiertas primero a dos aguas, similar a las primeras viviendas, y luego planas. La normativa de 1966 permitía aumentar entre 2 y 3 niveles la altura de las edificaciones, y se mantenía el esquema radiocéntrico con manzanas cerradas de la normativa anterior.
LENGUAJE Y FACHADA: Aventanamientos siguiendo un ritmo dado por los pórticos de hormigón armado.
Terminacion enlucido o ladrillo visto.
ALTURAS: Mayoría entre 6 y 8 alturas contando Planta Baja USO Y FUNCIÓN: tipología edilicia residencial plurifamiliar con planta baja destinada a actividad comercial.
CANT. DE EDIFICIOS: 199 CANT. TOTAL DE VIVIENDAS: 3980 CANT. TOTAL DE LOCALES NO RESIDENCIALES: 2368
Tenemos un total de 199 edificaciones en el sector, de los cuales el 70 % fueron construidos entre el 60 y el 80, con un 46% específicamente en la década del 60. De estos edificios. De estos, algunos fueron construidos antes del Plan de Ordenación Urbana del año 1966, y otros posteriores. Relacionado a esto último, en total 58 edificios fueron construidos antes de 1966, y 141 edificios son posteriores, por lo que tenemos una clara predominancia de edificaciones que se alinean bajo esta normativa.
EDIFICIOS QUE DISPONEN DE IEE: 69 (35 % del total)
CANTIDAD DE EDIFICIOS A REHABILITAR:141 REHABILITACIONES URGENTES: 26 edificios
ETIQUETA DE EFICIENCIA ENERGÉTICA: Mayoría etiqueta D y E.
TIPOLOGIAS DE VULNERABILIDAD: Presencia de un Espacio urbano Sensible, con vulnerabilidad integral, caracterizada sobre todo por sus altos valores de vulnerabilidad
Fachada norte: relación H/W: 0,70. A partir se podrá seguir construyendo hacia arriba en un ángulo de 40 grados. El valor de la relación se obtuvo después de realizar el análisis en sección.
/ Techos verdes: colocar vegetación o suelos naturales en las coberturas horizontales de las edificaciones ayuda a mitigar el efecto de “isla de calor urbana” disminuyendo la temperatura general por absorción de calor de los materiales.
/ Calles semicubiertas: utilizarlo cuando sea posible, sobre todo en aquellas calles peatonales para la protección contra la radiación directa y/o indirecta en las calles dirección este-oeste, debido al ingreso permanente del sol / Marquesinas: de no poder cubrir las calles, se deberán colocar marquesinas en las fachadas norte de las edificaciones, calculando el ángulo de altura del sol en invierno para asegurar que ingrese el sol en la franja horaria de mayor radiación de este solsticio.
IMPLANTACIÓN URBANÍSTICA VIENTO
/ Canalización: Se realizarán dos ingresos al corazón de manzana desde el lado norte y desde el lado sur de la manzana en todos los casos que sea posible, para promover la circulación de los vientos. Las alturas menores que se proponen en la fachada del lado norte de las calles con orientación E-O, generan el ingreso de los vientos del norte, que cuando impactan con los edificios de la fachada sur, bajan a la calle y al espacio público.
/ Aumento de velocidad: Los edificios altos aislados aumentan la velocidad del viento. Como Córdoba no tiene problema de vientos fuertes, no son un problema este tipo de edificaciones.
