REFUNCTIONALIZATION PROJECT
A public competition held in Córdoba, Argentina, aimed at the refunctionalization and renovation of the old building of the Faculty of Architecture at the National University of Córdoba.

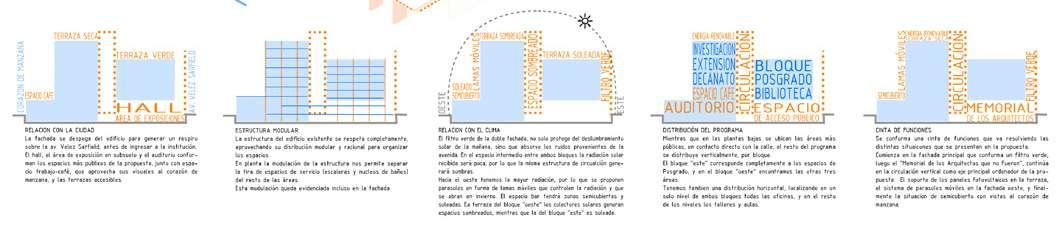

Proposal: We respected the façade’s language and its harmonious relationship with the surroundings by setting it apart from the rest of the building, creating a green urban space or void before entering the institution. This not only adds greater prestige to the building but also helps protect it from the morning sun and traffic noise.
We conducted a solar access analysis for the various existing building façades, arriving at important conclusions regarding the most suitable sun protection systems for each of them, all while considering the importance of the views.

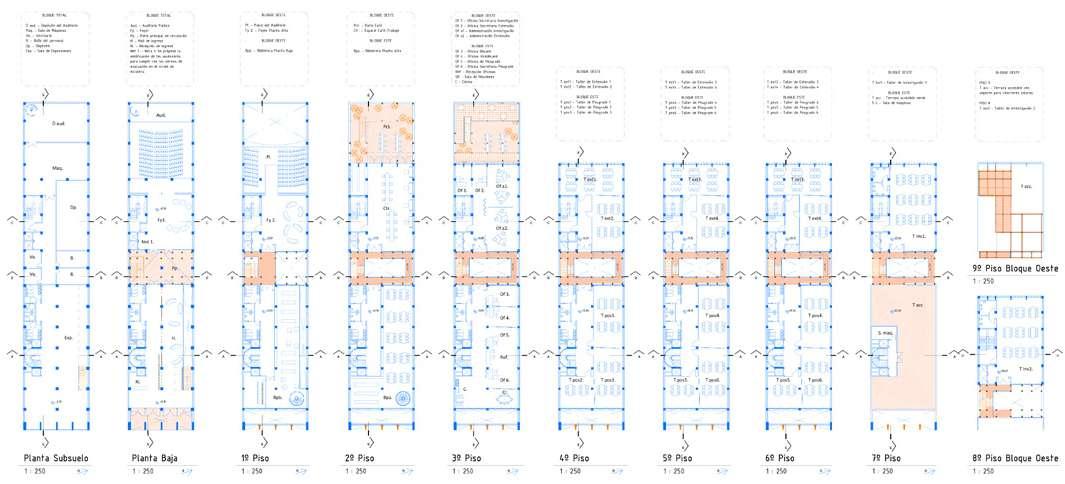

The ground floor emphasizes its role as an entrance, a lobby, and direct access to the auditorium. The auditorium is designed as a space open to the entire community, with the initial spaces featuring a dynamic play of colors to create a playful spatial dynamism.
A macro-division of spaces is created: the service area, circulation, and serviced spaces. The connection between these blocks is established through a vertical system of circulation, made of lightweight, colorful metal. This forms a lightweight ribbon that serves various functions and vertically connects spaces.
01
RECOVERY PROJECT

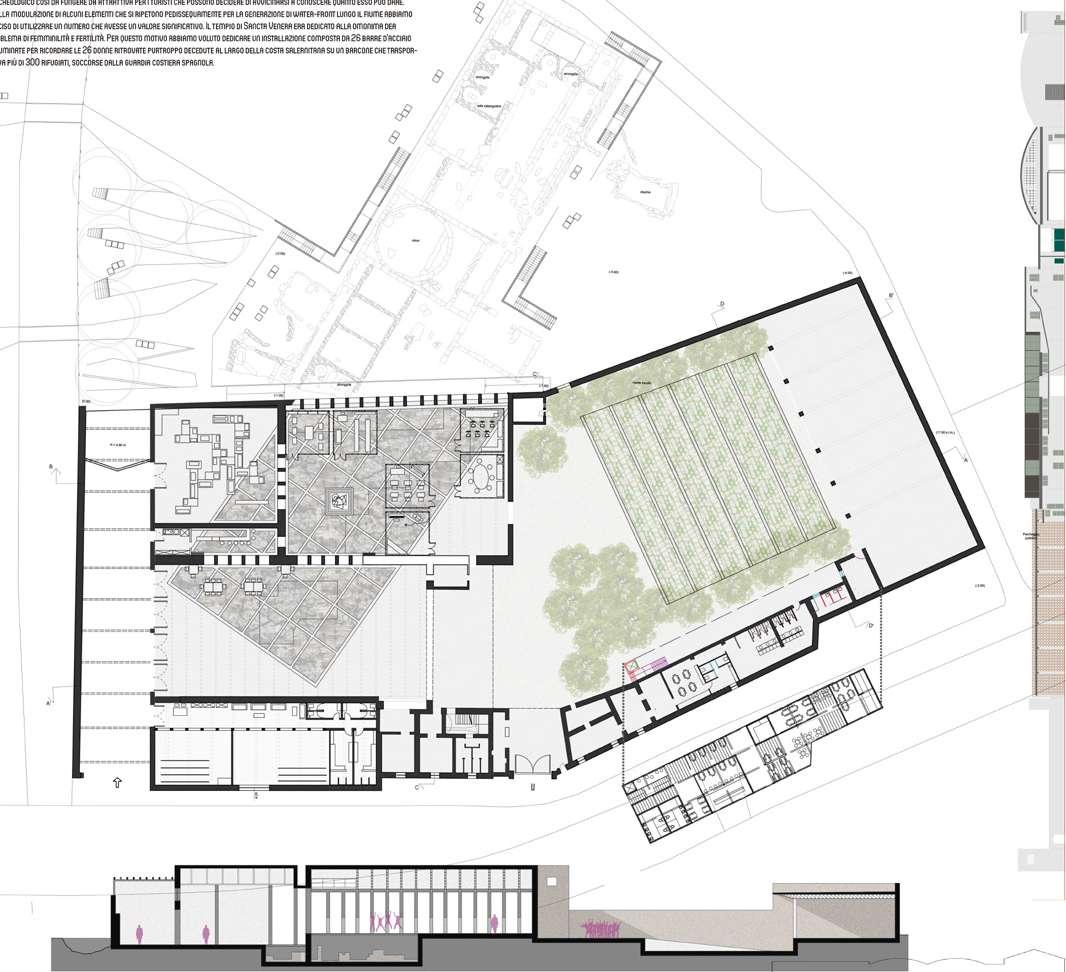

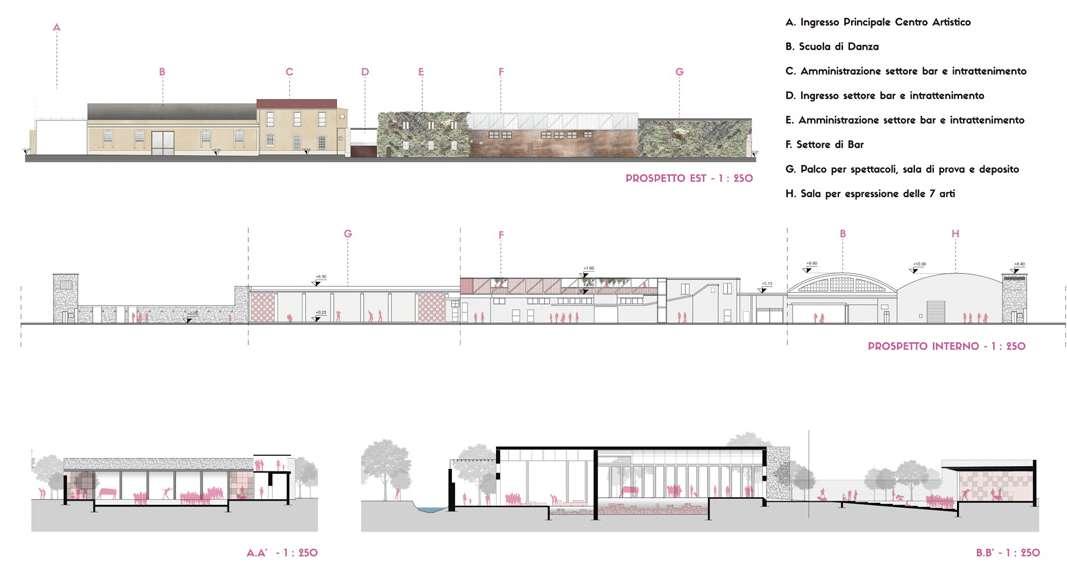

A project for the recovery and adaptation of a former canned tomato factory located in Paestum, Italy, which held a unique feature in the discovery of the ruins of an ancient Roman temple.
We conducted a geometric survey and analysis of the existing structure, along with the corresponding degradation assessments for both the façades and roofs.
Subsequently, we proposed a new use for the site, the development of the “Sancta Venera Cultural Hub,” creating intriguing intersections between the factory and the ruins.
We designed a path system to approach the ruins, an area for exhibitions and learning, and a bar and entertainment area. The latter is configured as an independent volume subtly resting on the main façade, creating a new frontage that captures the public’s attention.
INTERNO +0.26 +0.38 +0.52 0.00 +0.44 0.00 +6.44 +10.44 +6.53 +9.36 +10.15 +5.10 7.80 7.80 6.80 +0.05 +6.30 +10.00
02
CIE - 077
URBAN PARK COMPETITION

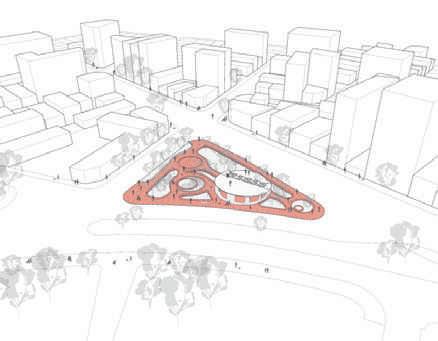

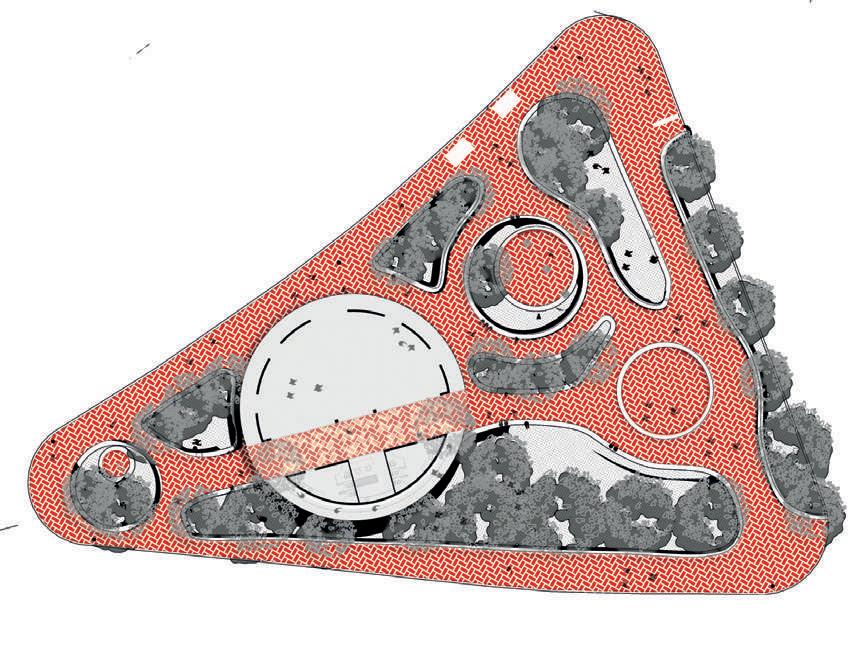

Proposal for participation in the “Uflo” competition in Buenos Aires, Argentina. It involves the creation of a social space for senior citizens with the aim of integrating older people into the public space of Parque Centenario, for which Plaza Federico Frubel is proposed as the intervention site.
The contextual environment of the park adopts a European landscape design, characterized by organicism in its compositional logic. Since our site lies outside that logic, we chose to integrate it with paving work while respecting the context’s language through a contemporary and metaphorical approach that represents the roots of our mixed culture: Latin America through materials, and Europe through design logic.
The disorganized arrangement of the block allows it to open up to user sensibilities through various paths, exploring different activities that aim to encourage interaction and connection among those who explore it.
The object consists of a core with restrooms and an office, while the social space is defined by a central semi-covered path, inviting individuals to explore the core activities. It also features an extension on the fifth facade, akin to a stage framed by trees and a gentle slope for easy access.
CIE - 077
03
CIE - 077
FEDERICO FROEBEL ESPACIO SOCIAL EVA JUAN HIPOLITO BONDI FUENTE TAXI CIRCULACION VEGETACION MOBILIARIO ESPACIO RECREATIVO Anfiteatro Publico Escenario Cubierta Descubierta Zona de Recreacion Limites Ladrillos Cribados Zona de Servicios Rampa Perimetral Recorrido Funcional MEMORIA. ESPACIO SOCIAL DE LA TERCERA EDAD TIENE COMO OBJETIVO LA INTEGRACION DE LAS PERSONAS MAYORES EN EL ESPACIO PUBLICO DEL PARQUE CENTENARIO, PARA LO CUAL SE PROPONE COMO LUGAR DE INTERVENCION LA PLAZA FEDERICO FRUBEL. EL CARACTER LOGICO DEL PROYECTO ESTA COMPUESTO SOBRE TRES EJES PRINCIPALES: EL ENTORNO / LA MANZANA / EL OBJETO. EL ENTORNO CONTEXTUAL DEL PARQUE, ASUME UN DISEÑO PAISAJÍATICO EUROPEO, EN EL CUAL PREDOMINA EL ORGANISISMO EN LA LOGICA DE COMPOSICIÓN. COMO NUESTRO TERRENO SE ENCUENTRA POR FUERA DE ESA LOGICA, OPTAMOS POR INTEGRARLO CON TRABAJOS DE SOLADOS Y RESPETANDO EL LENGUAJE DEL CONTEXTO CON UNA MIRADA CONTEMPORANEA Y METAFÓRICA DONDE SE VEA REPRESENTADA LAS RAICES DE NUESTRA CULTURA MESTIZA: LATINOAMÉRICA REPRESENTADA POR LA MATERIA, Y EUROPA POR LAS LÓGICAS DE DISEÑO. LA MANZANA ORGANIZADA DE UNA FORMA DESESTRUCTURADA PERMITE ABRIRSE A LAS SENSIBILIDADES DEL USUARIO POR MEDIO DEL RECORRIDO, DIVAGANDO POR EL MISMO DE DIVERSAS FORMAS POSIBLES, EXPLORANDO LAS DIFERENTES ACTIVIDADES QUE INTENTAN ALCANZAR LA INTERACCION Y VINCULACIÓN DE QUIENES LO EXPLOREN. CADA ESPACIO PROGRAMADO ALBERGA INTENCIONES DE RELACIONAR A LOS USUARIOS ENTRE SI. EL OBJETO ESTÁ COMPUESTO POR UN NUCLEO DE BAÑOS Y OFICINA. EL ESPACIO SOCIAL SE ENCUENTRA DELIMITADO POR UN CAMINO CENTRAL SEMICUBIERTO PARA INVITAR AL SUJETO A EXPLORAR EL NUCLEO DE ACTIVIDADES. ADEMAS CUENTA CON UNA EXPACION DEL MISMO EN LA QUINTA FACHADA CON UNA SUERTE DE ESCENARIO LIMITADO POR ARBOLES Y UNA PENDIENTE MINIMA PARA UN FACIL ACCESO Circulo: Zonificacion - Lenguaje Espacios funcionales existentes Vinculación de espacios funcionales por medio del recorrido Nuevos Espacios funcionales
EQUIPMENT PROJECT

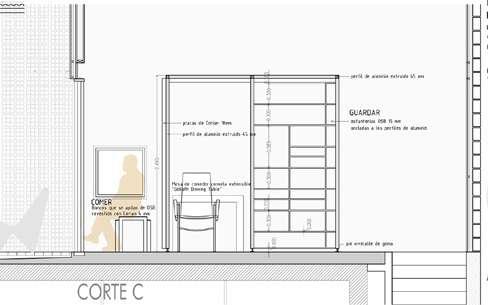

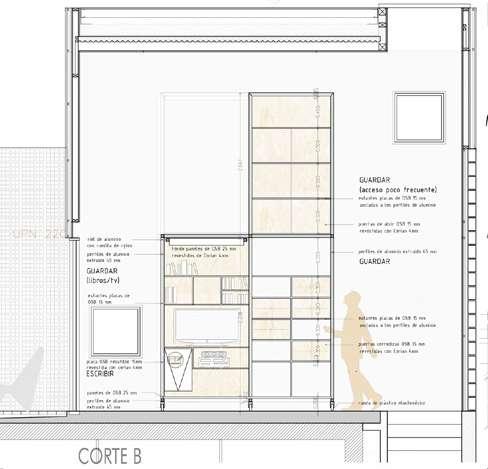

A livable piece of furniture within a residence in the city of Córdoba.

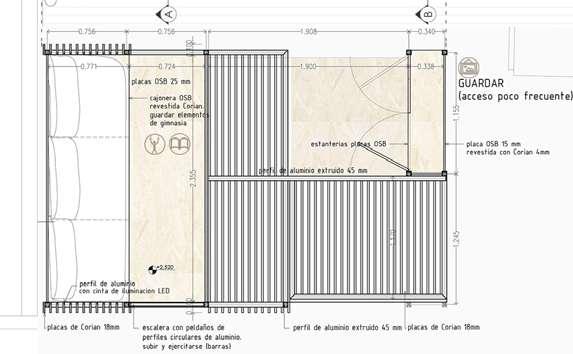

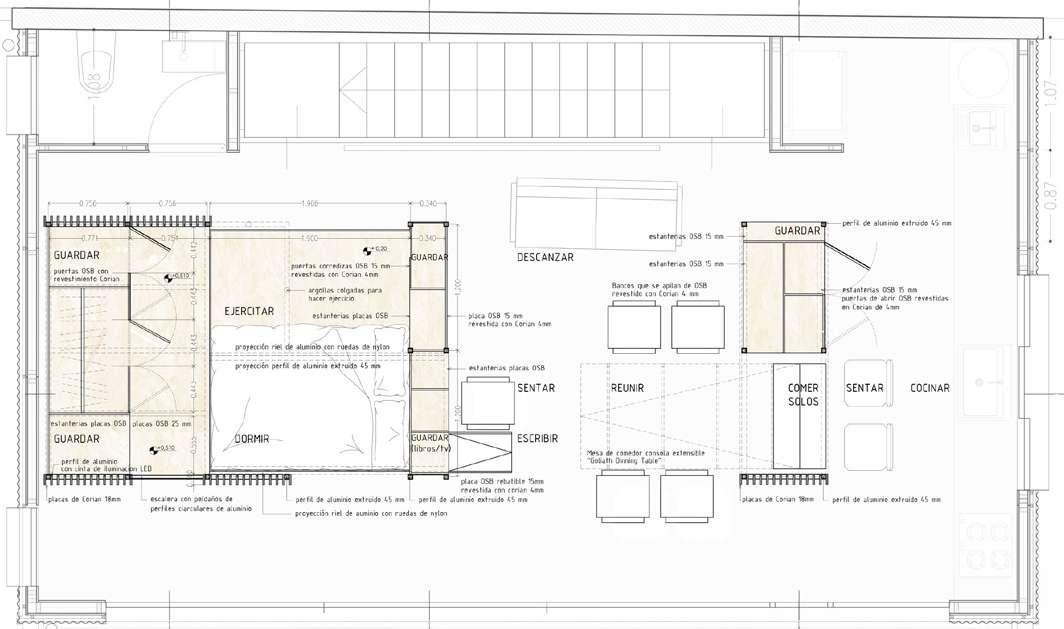

A proposal of multifunctional mobile modules, where the central module moves to create four programmatic compositions for different times of the day, suitable for the activities carried out by the house’s inhabitants.

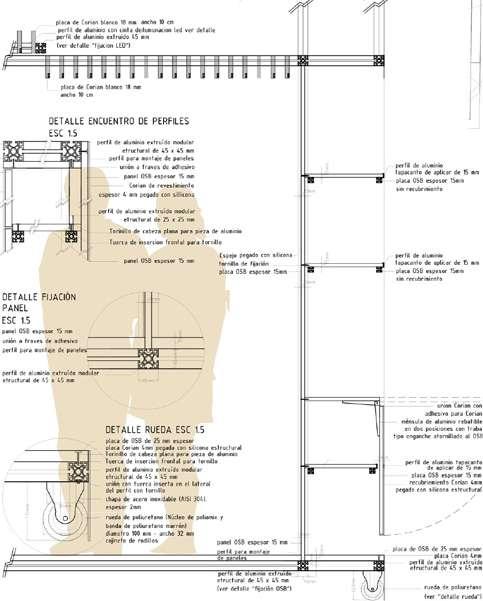

The primary materials used are laminated wood and Corian. The latter allows for the creation of intriguing white, polished, and reflective surfaces, suitable for exhibition and photography spaces, as required by the program due to the activities of the residents.
Received an honorable mention in the internal departmental competition.
04
COLLECTIVE HOUSING PROJECT

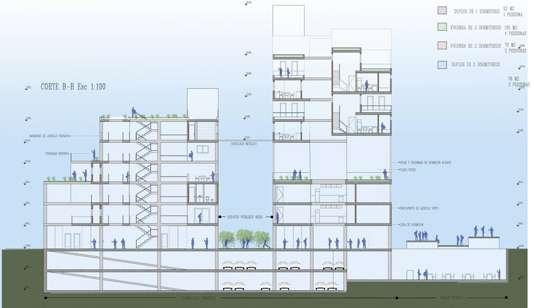

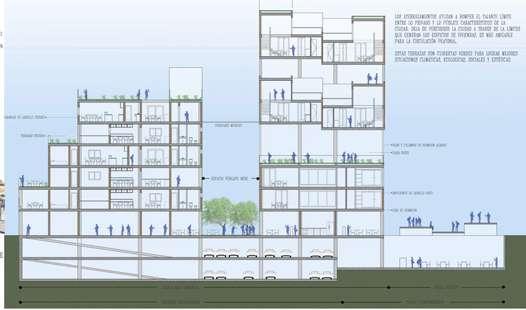

Conceptual project for a residential building complex located in the central area of Cordoba, Argentina.

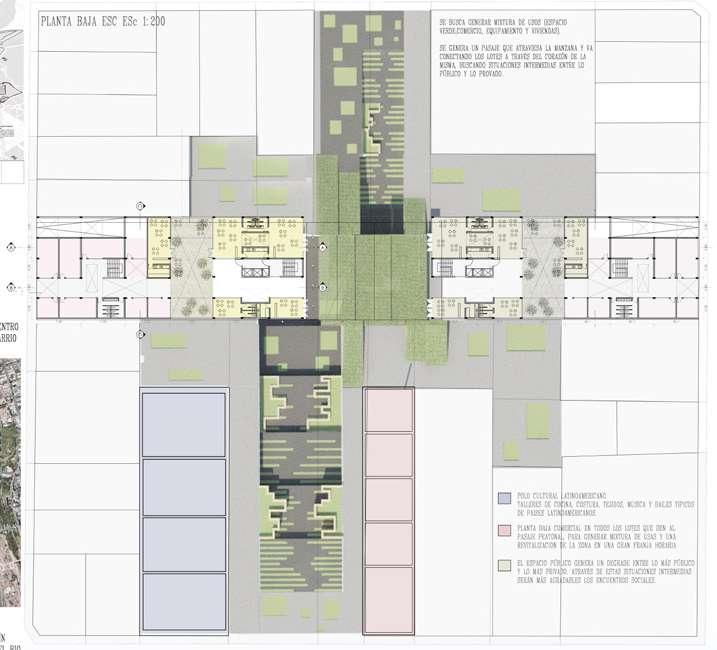

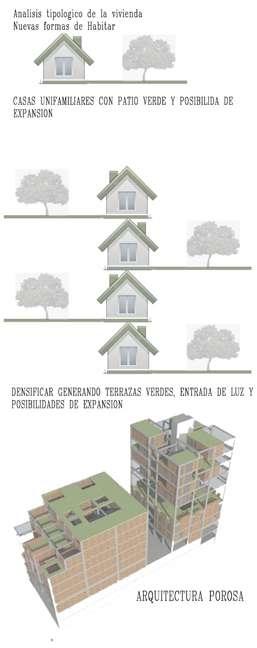

The proposal is based on a composition with internal courtyards, which create the possibility of expanding each unit and allowing natural light to enter. Each unit consists of two modules connected through a link, one for social purposes and the other for private use. An additional courtyard, positioned differently in each unit, creates a porous language that permits the entry of sunlight and ventilation.
This porosity within the city block also generates pedestrian connectivity, creating public amenities and urban spaces for the city.
05
STRUCTURAL DESIGN AND CALCULATION
Examples of projects where I comprehensively developed and executed the structural design and modeling for various architectural project typologies using Autodesk Revit. I then performed calculations in Tricalc through IFC format. Subsequently, I created detailed plans with structural information, ready for client presentation and accurate on-site execution.
06
1333.00 cm 1085.78 cm 333.90 cm 452.10 cm 547.00 cm 313.90 cm 287.35 cm 146.07 cm 155.32 cm 372.78 cm 201.05 cm 427.00 cm 253.00 cm 526.00 cm 371.28 cm 442.10 cm 537.00 cm 162.50 cm 2.03 0.87 P2 2.03 0.87 P2 2.03 0.87 P2 2.20 3.00 V12 1.10 1.55 V11 1.10 0.50 V10 2.20 3.00 V01 2.20 3.60 V02 2.20 4.60 V03 2.03 1.32 P3 VY1 Viga tubular 100x200x5 (6985 mm) VX2 Viga tubular 100x200x5 (4421 mm) 100x100x5 h 285 0 C8 100 100 5 h 265 0 mm C9 100x100x5 h 285 0 mm C1 100 x100x5 h 285 0 C2 100 x100x5 h 285 0 C3 100 100 5 h 265 0 mm C4 100 x100x5 h 285 0 C5 VX1 Viga tubular 100x200x5 (3139 mm) VX3 Viga tubular 100x200x5 (5370 mm) VY2 Viga tubular 100x200x5 (1939 mm) 100 x100x5 h 285 0 C10 100 x100x5 h 285 0 mm C7 100x100x5 h 285 0 C11 100 x100x5 h 265 0 C6 PROMOTOR: FECHA: SITUACIÓN: ARQUITECTO: RODRIGO MARTINEZ-GARRIDO FIRMA: COLEGIADO 90460 PE.01 Plano de estructura Casa Jutith Desarrollo estructural de:17-01-231 : 50 E0 - Planta Baja Altura panel: 278.62 cm Altura forjado 20.00 cm 85.00 cm Altura panel: 205.00 cm Altura panel SF 265.00 cm 138.41 cm Altura panel SF: 255.00 cm Altura panel 265.00 cm 20 00 cm 30.00 cm 70.00 cm 28.90 cm 110.00 cm 30.00 cm 220.00 cm 47.00 cm 203.00 cm 124.72 cm Altura panel: 265.00 cm Espesor suelo: 15.00 cm Espesor suelo: 15.00 cm 751.75 cm Altura interior: 190.00 cm 150.00 cm 30.00 cm 120.00 cm 20 00 cm 90.00 cm 210.38 cm Altura hueco ventanal: 210.00 cm 250.00 cm 15.00 cm PROMOTOR: FECHA: SITUACIÓN: ARQUITECTO: RODRIGO MARTINEZ-GARRIDO FIRMA: PE.04 Plano de estructura Casa Jutith Desarrollo estructural de:17-01-23Planilla de puertas LSF DesignaciónRecuentoAnchuraAlturaAnchura LSFAltura LSF 0 Planta baja P3 11.322.031.342.26 P2 30.872.030.872.19 1 Planta primera P2 30.872.030.872.19 Total general: 77 Planilla de ventanas LSF Marca de tipoRecuentoAnchuraAltura Altura de antepecho Anchura LSFAltura LSF 0 Planta baja V011 3.002.200.003.032.36 V021 3.602.200.003.632.32 V031 4.602.200.004.632.32 V101 0.501.101.100.531.13 V111 1.551.101.101.581.13 V121 3.002.200.003.032.32 1 Planta primera V041 2.651.900.002.682.09 V051 2.481.200.902.511.03 V051 2.481.200.902.511.03 V061 2.101.000.902.132.09 V141 0.950.701.500.980.73 V151 1.600.701.501.630.73 V161 0.902.200.000.932.32 V161 0.902.200.000.932.32 2 Planta segunda V071 1.801.101.151.831.13 V071 1.801.101.251.831.13 V071 1.801.101.151.831.13 V171 2.351.100.002.381.13 Total general: 18 18 Dimensiones finales huecos estructura +10 +10 +10 +10 +10 +10 +10 +10 +10 1 : 50 Seccion 1 Anclaje tornillo directo a hormigón BTS 8-90/25, cabeza hexagonal Tornillo DIN 7504K punta broca cabeza hexagonal Ø4,8x16 mm cincado para uniones de perfiles en paneles verticales. Tornillo DIN 7504K punta broca cabeza hexagonal Ø5,5x19 mm cincado para uniones de paneles de cerchas CARGAS PERMANENTES CARGAS VARIABLES Sobre carga de uso Nieve Viento (presion + succion) Entrepisos de plantas Cubierta 1.5 kN/m² 2 kN/m² 1kN/m5 1kN/m5 0.6kN/m5 Ancho panel Alto panel (Altura interior + espesor suelo) Ancho ventana + 3 cm de holgura Alto ventana + 3 cm de holgura Altura antepecho + espesor suelo 0.10 Montantes Steel Framing. Modulados cada 60 cm Montante doble Steel Framing Horizontales Steel Framing Modulados segun altura de ventana, donde no hay ventanas se modula segun dimensiones de las placas de revestimiento exterior Hueco para ventana Espesor suelo Cara superior cimentacion Perfiles de acero de montante de panel vertical, dimensiones segun calculo Conector de anclaje en esquina Zuncho de cimentación o Viga de fundación de hormigón Armado sistema CAVITI Tornillo DIN 7504K punta broca cabeza hexagonal Ø4,8x16 mm cincado Perfiles de acero de solera inferior de panel verical, dimensiones segun calculo Banda impermeabilizante Anclaje tornillo directo a hormigón BTS 8-90/25, cabeza hexagonal + Arandela ancha AAN Ø 10 acero cincado. Distancia cada un metro. Framing dimensiones calculo. montantes vertical punta hexagonal cincado acero segun de modulado cm punta hexagonal cincado acero segun del vertical, cm con acero segun calculo Conector de anclaje en esquina Fleje para conexión entre plantas b h h2 h1 h= 100 mm b= 51 mm h1= 13 mm h2= 13 mm espesor: 1.5 mm b h h2 h1 h= 200 mm b= 51 mm h1= 13 mm h2= 13 mm espesor: 1.5 mm ACERO GALVANIZADO CONFORMADO EN FRIO ACERO LAMINADO POSMAC S280GD RECUBRIMIENTO GALVAMIZADO ZM310 SEPARACION MÁXIMA ENTRE MONTANTES 60 CM MUROS EXTERIORES: PERFILES C89 TABIQUES INTERIORES: PERFILES C89 PANELES DE FORJADOS Y CUBIERTA: PERFILES C200 PROMOTOR: FECHA: SITUACIÓN: ARQUITECTO: RODRIGO MARTINEZ-GARRIDO FIRMA: COLEGIADO 90460 EDE.1 Detalles estructurales Puzzle -Sardoma Desarrollo estructural de:20-07-231 : 10 Tornillos 1 : 20 Acciones consideradas 1 : 25 Detalle composicion panel vertical de Steel Framing 1 : 20 Encuentro cimiento-estructura cubierta plana 1 : 20 Elementos de Fijacion 1 : 5 Detalle perfilería Steel Framing PROYECCION MONTANTES PILAR AUXILIAR DIMENSIONES PROYECCION DIMENSIONES CONECTOR 0.00 0 - Planta baja 3.20 1 - Planta primera 6.56 2 - Cubierta -2.70 -1 - Planta Sotano 35.00 336.00 320.00 270.00 no considerar espesores de suelo, ya estan sumados a la altura de los huecos de puertas y ventanas modulacion hrizontales 110 cm 35.00 120.00 95.00 250.00 326.00 290.08 MH3 MH7 0.00 -2.70 3.20 1.76 -1.33 -1.35 -3.10 7.16 V12 V08 D01 D03 D02 -2.70 -1 - Planta Sotano 270.00 55.00 7.16 6.91 -2.70 V04 Planilla Design.DescripciónRecuento V03 11.602.201.35No V04 14.262.200.00No V05 41.601.201.15No V05 (P) 11.601.401.17Yes V07 13.002.350.00No V08 20.801.201.15No V08 10.801.201.17No V08 10.801.202.30No V09 12.401.201.15No V09 12.401.201.17No V09 12.401.202.30No V10 20.901.201.17No V11 21.501.401.17Yes V12 11.502.100.27No Total general: 2020 Planilla Design.DescripciónRecuento D01Puerta Interior Simple 50.882.05<varies> D02Puerta Interior Simple 11.062.35-0.06 D03Puerta Interior Simple 11.732.200.00 D04Puerta Interior Simple 30.882.20<varies> Total general: 1010 1 : 20 Leyenda Estructura *LSF= "Steel Framing" (indica carpinteria). El cliente ha solicitado atornilla directo al perfil. 1 : 100 Sección 1 V05 (P) V10 V10 V09 D02 V03 1 : 100 Fachada SUR 1 : 100 Fachada ESTE V05 (P) V10 V10 V09 D02 V03 V09 V08 V05 V05 V08 V09 1 100 Fachada SUR 1 : 100 Fachada ESTE
MODELING CONSTRUCTIVE SOLUTIONS

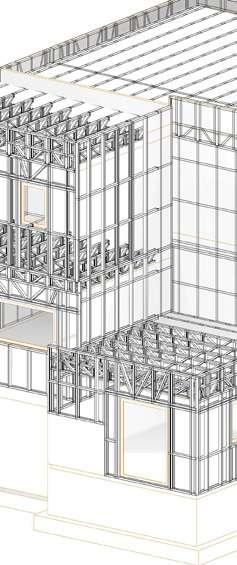

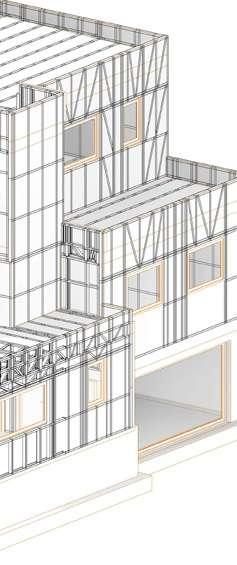

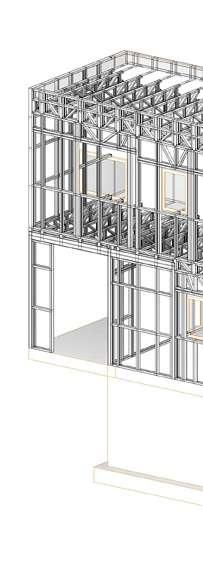

Examples of the development I carried out for structural and constructive details on the projects I’ve worked on, all created in Autodesk Revit.
8 7 6 5 4 3 2 1 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 1 1 0.17 0.34 0.51 0.69 0.86 1.03 1.20 1.37 1.56 1.75 1.93 2.12 2.31 2.50 2.68 2.87 99.00 99.00 198.00 28.0028.0028.0028.0028.0028.0028.00 100.00 99.00 99.00 296.00 100.00 196.00 0.00 0 - Planta baja 3.20 1 - Planta primera -2.70 -1 - Planta Sotano 135.00 cm 320.00 cm 270.00 cm 287.00 137.00 0.07 0.24 0.41 0.58 0.75 0.92 1.27 1.45 1.64 1.83 2.02 2.20 2.39 2.58 0.00 2.77 17.13 18.75 2.96 3.16 3.36 3.56 3.76 605.00 3.96 4.16 4.36 4.55 4.75 4.95 5.15 5.35 5.55 5.75 5.95 19.88 19.88 296.00 89.50 1 1 4.86 4.46 3.86 3.67 3.47 3.27 3.07 5.06 5.26 5.45 5.65 5.85 6.05 4.06 4.26 4.66 99.00 99.00 198.00 28.0028.0028.0028.0028.0028.0028.00 100.00 296.00 PROMOTOR: FECHA: SITUACIÓN: ARQUITECTO: RODRIGO MARTINEZ-GARRIDO FIRMA: COLEGIADO 90460 E3.1 Escalera Puzzle -Sardoma Desarrollo estructural de:20-07-231 25 W0 - Planta baja - Escalera 1 1 : 50 Sección 1 Escalera 1 : 25 W1 - Planta primera - Escalera 2 07
antepecho
7504K punta cabeza
Steel
7504K punta cabeza hexagonal
Perfil
Perfil de acero
MURO EXTERIOR
Placa yeso pladur
Terminacion suelo tipo gres ceramico
Terminacion suelo tipo gres ceramico
EPS
gres
Montaje cubierta plana
Caviti
steelframing
Rigidizador
Conector de anclaje en esquina
Tornillo DIN 7504K punta broca cabeza hexagonal Ø4,8x16 mm cincado
Perfiles de acero de solera inferior de panel verical, dimensiones segun calculo
Anclaje tornillo directo a hormigón BTS 8-90/25, cabeza hexagonal + Arandela ancha AAN Ø 10 acero cincado. Distancia cada un metro.
20
1 :
Hueco para ventana
Horizontales Steel Framing Modulados segun altura de ventana, donde no hay ventanas se modula segun dimensiones de las placas de revestimiento exterior
Montante doble Steel Framing
Placa yeso pladur
Montantes Steel Framing. Modulados cada 60 cm
Placa yeso pladur
Placa yeso pladur
Estructura steelframing + Lana mineral
Estructura steelframing + Lana mineral
Membrana traspirable
Tablero Rigidizador
Aislante poliestireno expandido EPS
Tablero Rigidizador
Capa de mortero autonivelante
Aislante poliestireno expandido EPS
Film polietileno
Impermeabilizacion
C-20 + capa de compresion 5 cm Film polietileno
Membrana traspirable
Espesor suelo
Membrana traspirable
0.10
Revestimiento mortero acrilico 15 mm
poliestireno expandido EPS
Membrana traspirable
Aislante poliestireno expandido EPS
Alto ventana + 3 cm de holgura
Altura antepecho + espesor suelo
SOLERA:
Aislante poliestireno expandido EPS
Cara superior cimentacion
Viga tubular dimensiones segun calculo
Perfiles de acero de montante de panel vertical, dimensiones segun calculo
Zuncho de cimentación o Viga de fundación de hormigón Armado sistema CAVITI
Banda impermeabilizante
h
h h2
b
h1 b
Ancho ventana + 3 cm de holgura
Rigidizadores Steel Framing
Cercha Steel Framing
Alto panel (Altura interior + espesor suelo)
Pilar tubular dimensiones segun calculo
Pavimento laminado 15 mm
SOLERA:
Revestimiento mortero acrilico 15 mm
Revestimiento mortero acrilico 15 mm
armado (espesor
cm)
Banda
Ancho panel
SOLERA:
SOLERA: Solera
Hormigon armado (espesor 10 cm) Banda elastica de apoyo 5.00 20.00 10.00
Nivel PB Suelo exterior
Recubriemiento exterior dobla hacia el hueco de la ventana
Encuentro cimiento-estructura 1 : 25
Capa de mortero autonivelante
Tornillos 20
Solera de H°A°
Capa de mortero autonivelante
Solera de H°A°
TERRENO Lamina drenante + Impermeabilizacion con EPDM monocapa no adherida 1,2 mm
Capa de mortero autonivelante
Solera de H°A°
Placa de anclaje dimensiones segun calculo
ARQUITECTO: RODRIGO MARTINEZ-GARRIDO FIRMA:
Zuncho de cimentacion dimensiones segun cálculo
losa de cimentacion dimensiones segun cálculo
Terreno
3.60 19.80 3.60 3.6022.803.60
3.60 19.80 3.60 27.00 3.6022.803.60
Armadura
Inf: 2ø12
Armadura
Inf: 2ø12
Plano de cimentacion Puzzle -Sardoma Desarrollo estructural de:20-07-23Lamina drenante + Impermeabilizacion con EPDM monocapa no adherida 1,2 mm Nivel PB Suelo exterior
PROMOTOR:
SITUACIÓN:
FECHA:
02-08-22 1 : 10
Anclaje tornillo
Tornillo DIN cincado
Tornillo DIN cincado
de Cimentación 3.60 19.80 3.60 27.00 3.6022.803.60 Armadura Inf: 2ø12 Armadura Inf: 2ø12 Estribos: 1ø8 c/15 cm (largo de barra 94 cm) 30.00 3.60 19.80 3.60 27.00 3.60 52.80 3.60 Armadura Inf: 4ø10 Armadura Inf: 2ø12 Estribos: 1ø8 c/15 cm (largo barra 154 cm) 60.00 Zunchos 30x27 Zunchos 60x27 Armadura Inf: 2ø10 0.19 Estribos: 1ø8 c/15 cm (largo barra 86 cm) 3.60 17.80 3.60 Detalle extremo barras longitudinales 3.60 Situacion cuando hay que hacer solape de barras 600 mm 600 mm Cuando el largo de la barra no alcanza, agregar 30 cm a cada barra para conseguir un solape de 60 cm 15.00 15.00 TERRENO Lamina drenante + Impermeabilizacion con EPDM monocapa no adherida 1,2 mm Nivel PB Suelo exterior
Framing dimensiones
calculo. montantes panel vertical
segun
mm cincado
de acero dimensiones segun montante de vertical modulado cada 60 cm
hexagonal
mm cincado
dimensiones
horizontal del panel vertical, cada 125 cm
segun
con perfiles de acero dimensiones segun calculo
SEPARACION MÁXIMA MUROS EXTERIORES: TABIQUES INTERIORES: PANELES DE FORJADOS CARGAS PERMANENTES
VARIABLES Sobre carga de uso Nieve Viento (presion + succion)
ACERO GALVANIZADO ACERO LAMINADO
CARGAS
COLEGIADO 90460 -
1 : 5 Detalle perfil Steel 1 : 20 Acciones consideradas Anclaje tornillo directo a hormigón BTS 8-90/25, cabeza Tornillo DIN 7504K punta broca cabeza hexagonal Ø4,8x16 cincado para uniones de perfiles en paneles verticales. Tornillo DIN 7504K punta broca cabeza hexagonal Ø5,5x19 cincado para uniones de paneles de cerchas CARGAS PERMANENTES CARGAS VARIABLES Sobre carga de uso Nieve Viento (presion + succion) Entrepisos de plantas 1.5 kN/m² 2 kN/m² Ancho panel Alto panel (Altura interior + espesor suelo) Ancho ventana + 3 cm de holgura Alto ventana + 3 cm de holgura Altura antepecho + espesor suelo 0.10 Montantes Steel Framing. Modulados cada 60 cm Montante doble Steel Framing Horizontales Steel Framing Modulados segun altura de ventana, donde no hay ventanas se modula segun dimensiones de las placas de revestimiento exterior Hueco para ventana Espesor suelo Cara superior cimentacion Perfiles de acero de montante de panel vertical, dimensiones segun calculo Conector de anclaje en esquina Zuncho de cimentación o Viga de fundación de hormigón Armado sistema CAVITI Tornillo DIN 7504K punta broca cabeza hexagonal Ø4,8x16 mm cincado Perfiles de acero de solera inferior de panel verical, dimensiones segun calculo Banda impermeabilizante Anclaje tornillo directo a hormigón BTS 8-90/25, cabeza hexagonal + Arandela ancha AAN Ø 10 acero cincado. Distancia cada un metro. Panel en Steel Framing Perfiles acero dimensiones segun calculo. Apoyado sobre montantes del panel vertical Tornillo DIN 7504K punta broca cabeza hexagonal Ø4,8x16 mm cincado Perfil de acero dimensiones segun calculo, montante de panel vertical modulado cada 60 cm Tornillo DIN 7504K punta broca cabeza hexagonal Ø4,8x16 mm cincado Perfil de acero dimensiones segun calculo, horizontal del panel vertical, modulado cada 125 cm Panel de antepecho con perfiles de acero dimensiones segun calculo Conector de anclaje en esquina Fleje para conexión entre plantas b h h2 h1 h= 100 mm b= 51 mm h1= 13 mm h2= 13 mm espesor: 1.5 mm b h h2 h1 h= 200 mm b= 51 mm h1= 13 mm h2= 13 mm espesor: 1.5 mm ACERO GALVANIZADO CONFORMADO EN FRIO ACERO LAMINADO POSMAC S280GD RECUBRIMIENTO GALVAMIZADO SEPARACION MÁXIMA ENTRE MONTANTES 60 CM MUROS EXTERIORES: PERFILES C89 TABIQUES INTERIORES: PERFILES C89 PANELES DE FORJADOS Y CUBIERTA: PERFILES C200 PROMOTOR: FECHA: SITUACIÓN: ARQUITECTO: RODRIGO MARTINEZ-GARRIDO FIRMA: COLEGIADO 90460 EDE.1 Detalles estructurales Desarrollo20-07-231 : 10 Tornillos 1 : 20 Acciones consideradas 1 : 25 Detalle composicion panel vertical de Steel Framing 1 : 20 Encuentro cimiento-estructura 1 20 Estructura cubierta plana 1 : 20 Elementos de Fijacion 1 : 5 Detalle perfilería Steel Framing TERRENO Lamina drenante + Impermeabilizacion con EPDM monocapa no adherida 1,2 mm Nivel PB Suelo exterior Caviti C-20 + capa de compresion 5 cm Film polietileno Capa de mortero autonivelante Terminacion suelo tipo gres ceramico Aislante poliestireno expandido EPS Impermeabilizacion Hormigon armado (espesor 10 cm) Banda elastica de apoyo 5.00 20.00 10.00 SUELO: MURO EXTERIOR Tablero Rigidizador Estructura steelframing + Lana mineral Membrana traspirable Aislante poliestireno expandido EPS Placa yeso pladur Revestimiento mortero acrilico 15 mm SOLERA: Solera de H°A° Capa de mortero autonivelante Pavimento laminado 15 mm Zuncho de Cimentación 3.60 19.80 3.60 27.00 3.6022.803.60 Armadura Inf: 2ø12 Armadura Inf: 2ø12 Estribos: 1ø8 c/15 cm (largo de barra 94 cm) 30.00 3.60 19.80 3.60 27.00 3.60 52.80 3.60 Armadura Inf: 4ø10 Armadura Inf: 2ø12 Estribos: 1ø8 c/15 cm (largo barra 154 cm) 60.00 Zunchos 30x27 Zunchos 60x27 Armadura Inf: 2ø10 0.19 Estribos: 1ø8 c/15 cm (largo barra 86 cm) 3.60 17.80 3.60 Detalle extremo barras longitudinales zunchos 3.60 Situacion cuando hay que hacer solape de barras 600 mm 600 mm Cuando el largo de la barra no alcanza, agregar 30 cm a cada barra para conseguir un solape de 60 cm 15.00 15.00 Terreno Soldadura Viga tubular dimensiones segun calculo Pilar tubular dimensiones segun calculo Placa de anclaje dimensiones segun calculo Cercha Steel Framing Rigidizadores Steel Framing Zuncho de cimentacion dimensiones segun cálculo losa de cimentacion dimensiones segun cálculo PROMOTOR: FECHA: SITUACIÓN: ARQUITECTO: RODRIGO MARTINEZ-GARRIDO FIRMA: COLEGIADO 90460
elastica de apoyo EXTERIOR
steelframing
Lana mineral
traspirable poliestireno expandido
yeso pladur
mortero acrilico 15 mm
Pavimento laminado
de Cimentación 3.60 Armadura Inf: 4ø10 Armadura Inf: 2ø12 Estribos: 1ø8 c/15 cm (largo barra
cm)
Detalle composicion panel vertical de Steel Framing
EC1.1
Rigidizador Estructura
+
Membrana
EPS
Revestimiento
SOLERA: Solera de H°A° Capa de mortero autonivelante
15 mm Zuncho
154
Inf:
1ø8 c/15 cm (largo barra 86 cm) 3.60 17.80 3.60 Detalle extremo barras longitudinales zunchos 3.60 15.00 15.00
Armadura
2ø10 Estribos:
Soldadura
Caviti C-20 + capa de compresion 5 cm
elastica de apoyo 5.00 20.00 10.00
Impermeabilizacion Hormigon
10
Banda
SUELO:
MURO EXTERIOR
de mortero autonivelante Terminacion suelo tipo gres ceramico
poliestireno expandido EPS Impermeabilizacion Hormigon armado (espesor 10 cm) Banda elastica de apoyo 5.00 20.00 10.00
Pavimento laminado 15 mm
Zuncho
Capa
Aislante
SUELO:
MURO EXTERIOR
Inf: 2ø12 Estribos: 1ø8 c/15 cm (largo de barra 94 cm) 30.00 3.60 19.80 3.60 27.00 3.60 52.80 3.60 Armadura Inf: 4ø10 Armadura Inf: 2ø12 Estribos: 1ø8 c/15 cm (largo barra 154 cm) 60.00 Zunchos 30x27 Zunchos 60x27 Armadura Inf: 2ø10 0.19 Estribos: 1ø8 c/15 cm (largo barra 86 cm) 3.60 17.80 3.60 Detalle extremo barras longitudinales zunchos 3.60 Situacion cuando hay que hacer solape de barras 600 mm 600 mm Cuando el largo de la barra no alcanza, agregar 30 cm a cada barra para conseguir un solape de 60 cm 15.00 15.00 ARQUITECTO: RODRIGO MARTINEZ TERRENO Lamina drenante + Impermeabilizacion con EPDM monocapa no adherida 1,2 mm Nivel PB Suelo exterior Caviti C-20 + capa
compresion 5 cm
Pavimento laminado 15 mm Zuncho de
Cimentación
Armadura
de
Film polietileno
Capa de mortero autonivelante
Aislante
poliestireno expandido
SUELO: MURO EXTERIOR
Tablero Rigidizador
Estructura steelframing + Lana mineral
Inf: 2ø12 Estribos: 1ø8 c/15 cm (largo de barra 94 cm) 30.00 3.60 19.80 3.60 27.00 3.60 52.80 3.60 Armadura Inf: 4ø10 Armadura Inf: 2ø12 Estribos: 1ø8 c/15 cm (largo barra 154 cm) 60.00 Zunchos 30x27 Zunchos 60x27 Armadura Inf: 2ø10 0.19 Estribos: 1ø8 c/15 cm (largo barra 86 cm) 3.60 17.80 3.60 Detalle extremo barras longitudinales zunchos 3.60 Situacion cuando hay que hacer solape de barras 600 mm 600 mm Cuando el largo de la barra no alcanza, agregar 30 cm a cada barra para conseguir un solape de 60 cm 15.00 15.00 ARQUITECTO: RODRIGO MARTINEZ TERRENO Lamina drenante + Impermeabilizacion con EPDM monocapa no adherida 1,2 mm Nivel PB Suelo exterior Caviti C-20 + capa de compresion 5 cm
polietileno
Zuncho de Cimentación
Armadura
Film
de mortero autonivelante
suelo tipo
ceramico
Capa
Terminacion
poliestireno expandido EPS Impermeabilizacion Hormigon armado (espesor 10 cm) Banda elastica de apoyo 5.00 20.00 10.00
Aislante
SUELO:
Tablero
Lana mineral
Estructura
+
Aislante
mortero acrilico 15 mm
Revestimiento
de H°A°
Capa de mortero autonivelante
Zuncho de Cimentación 3.6022.803.60 Armadura Inf: 2ø12 Armadura Inf: 2ø12 Estribos: 1ø8 c/15 cm (largo de barra 94 cm) 30.00 3.60 19.80 3.60 27.00 3.60 52.80 3.60 Armadura Inf: 4ø10 Armadura Inf: 2ø12 Estribos: 1ø8 c/15 cm (largo barra 154 cm) 60.00 Zunchos 60x27 Armadura Inf: 2ø10 0.19 Estribos: 1ø8 c/15 cm (largo barra 86 cm) 3.60 17.80 3.60 Detalle extremo barras longitudinales zunchos 3.60 Situacion cuando hay que hacer solape de barras 600 mm 600 mm Cuando el largo de la barra no alcanza, agregar 30 cm a cada barra para conseguir un solape de 60 cm 15.00 15.00
Pavimento laminado 15 mm
PROMOTOR: ARQUITECTO: RODRIGO MARTINEZ-GARRIDO -
Viga tubular dimensiones segun calculo
PUBLICATIONS AND GRAPHIC DESIGN
I have had the opportunity to explore my design skills in various publications and projects. Here, I showcase the cover and a few pages from my undergraduate thesis book in Architecture, as well as my master’s final project book in Building Rehabilitation and Urban Regeneration. The software used for these projects was Illustrator and InDesign.
08
estrategia de regeneración urbana para el casco antiguo del barrio de Benimaclet, en la ciudad de Valencia
D.5 FICHAS DE REHABILITACIÓN POR AREA
AREA 03: MANZANA CERRADA DESCRIPCIÓN: Podemos distinguir la tipología edificatoria de manzana cerrada cuadrada con patio central, en una trama de calles casi ortogonales, que se corresponde al enanche de 1960-80, y responde al PGOU de 1966. Similar al Área 01 y 02, también encontramos bajos precios inmobiliarios, presencia de espacios urbanos
SUPERFICIE: 21.8
TIPOLOGÍA EDIFICATORIA: Primera Expansión (19661988).
BLOQUE NORMATIVO: Tercero, 1966 Plan General de Valencia y su Comarca.
EDAD PREDOMINANTE: 1960 - 1980
SISTEMA CONSTRUCTIVO Y MATERIALES: solución constructiva consta de pórticos de hormigón armado, con cubiertas primero a dos aguas, similar a las primeras viviendas, y luego planas. La normativa de 1966 permitía aumentar entre 2 y 3 niveles la altura de las edificaciones, y se mantenía el esquema radiocéntrico con manzanas cerradas de la normativa anterior.
LENGUAJE Y FACHADA: Aventanamientos siguiendo un ritmo dado por los pórticos de hormigón armado.
Terminacion enlucido o ladrillo visto.
ALTURAS: Mayoría entre 6 y 8 alturas contando Planta Baja
USO Y FUNCIÓN: tipología edilicia residencial plurifamiliar con planta baja destinada a actividad comercial.
CANT. DE EDIFICIOS: 199 CANT. TOTAL DE VIVIENDAS: 3980 CANT. TOTAL DE LOCALES NO RESIDENCIALES: 2368
Tenemos un total de 199 edificaciones en el sector, de los cuales el 70 % fueron construidos entre el 60 y el 80, con un 46% específicamente en la década del 60. De estos edificios. De estos, algunos fueron construidos antes del Plan de Ordenación Urbana del año 1966, y otros posteriores. Relacionado a esto último, en total
análisis de sectores
de 1.12 en la fachada occidental y de 0.69 en la oriental.
1
RERU en Rehabilitación de Edificios y Regeneración Urbana: Trabajo de Fin de Máster Alumna_Samira Maitén Bierti Tutor_ César Jiménez Alcañiz Fecha_2023 Metodología para la incorporación de la variable climática al diseño urbano UNA CIUDAD CLIMATICAMENTE CONFORTABLE Pág. 104 \ Aplicación CASO CHACABUCO Verano Esc 1.1000 Esc 1.1000 Invierno Fuente: street view - Google Maps 12 H s 10 H 14 Hs 15 Hs 50 100 Bv. Chacabuco Ituzaingo Buenos Aires Boulevard Illia Rondeau Existente Pág. 105 \ Aplicación Verano Esc 1.1000 Esc 1.1000 Invierno 8,00 8,05 33,09 7,00 4,77 4,68 7,50 40,09 45,00 45 40 28 40 1.12 0.69 14,30 7,50 3,40 3,40 24,10 imvierno verano invienrno 19 14 10 14 1.35 0.71 40° 40° 21,00 24,00 10,00 40° 4,14 14,30 7,50 3,40 3,40 24,10 21,00 24,00 10,00 40° 4,14 40° 36,00 28,00 8,00 8,05 33,09 7,00 4,77 4,68 40,09 45,00 40° 36,00 28,00 19,00 19,00 8,00 8,05 33,09 7,00 4,77 4,68 7,50 40,09 45,00 45 40 28 40 1.12 0.69 14,30 7,50 3,40 3,40 24,10 imvierno verano invienrno 19 14 10 14 1.35 0.71 40° 40° 21,00 24,00 10,00 40° 4,14 14,30 7,50 3,40 3,40 24,10 21,00 24,00 10,00 40° 4,14 40° 36,00 28,00 8,00 8,05 33,09 7,00 4,77 4,68 7,50 40,09 45,00 40° 36,00 28,00 19,00 19,00 8,00 8,05 33,09 7,00 4,77 4,68 7,50 40,09 45,00 45 40 28 40 1.12 0.69 14,30 7,50 3,40 3,40 24,10 imvierno verano verano invienrno 19 14 10 14 1.35 0.71 40° 40° 21,00 24,00 10,00 40° 4,14 14,30 7,50 3,40 3,40 24,10 21,00 24,00 10,00 40° 4,14 40° 36,00 28,00 8,00 8,05 33,09 7,00 4,77 4,68 7,50 40,09 45,00 40° 36,00 28,00 19,00 19,00 8,00 8,05 33,09 7,00 4,77 4,68 7,50 40,09 45,00 45 40 28 40 1.12 0.69 14,30 7,50 3,40 3,40 24,10 imvierno verano verano invienrno 19 14 10 14 1.35 0.71 40° 40° 21,00 24,00 10,00 40° 4,14 14,30 7,50 3,40 3,40 24,10 21,00 24,00 10,00 40° 4,14 40° 36,00 28,00 8,00 8,05 33,09 7,00 4,77 4,68 7,50 40,09 45,00 40° 36,00 28,00 19,00 19,00 Propuesta Verano La vegetación en las veredas y en el paseo central es muy eficiente para lograr refrescar el ambiente en verano, evitando la radiación directa del mediodía. Durante la mañana y tarde, las mismas edificaciones se encargan de dar sombra al espacio público. Se debería lograr mayor altura edilicia en la fachada occidental, para cubrir con sombra la vereda oriental, siendo lo optimo alcanzar los 45 metros. Invierno La radiación solar es directa al mediodía sobre las calles y rasante sobre las fachadas. La vegetación existente es mayormente caduca (lapachos, palos borrachos y jacarandas), lo cual es muy positivo para obtener acceso solar en invierno. Se recomienda bajar la altura de la fachada oriental a 36 metros, con un ángulo de 40° para permitir el ingreso del sol hacia la acera occidental, que será la más confortable en los meses fríos. la relación propuesta H/W es
107 106
Máster
sensibles,
espacio verde.
y carencia de
hectáreas.
58 edificios fueron construidos antes de 1966, y 141 edificios son posteriores, por lo que tenemos una clara predominancia de edificaciones que se alinean bajo esta normativa. ÁREA 03: MANZANA CERRADA EDIFICIOS QUE DISPONEN DE IEE: 69 (35 % del total) CANTIDAD DE EDIFICIOS A REHABILITAR:141 REHABILITACIONES URGENTES: 26 edificios ETIQUETA DE EFICIENCIA ENERGÉTICA: Mayoría etiqueta D y E. TIPOLOGIAS DE VULNERABILIDAD: Presencia de un Espacio urbano Sensible, con vulnerabilidad integral, caracterizada sobre todo por sus altos valores de vulnerabilidad socioeconomica, y valores medios de vulnerabilidad sociodemográfica: Vulnerabilitad Residencial: 63.731 Vulnerabilidad Socioeconómica: 50.992 Vulnerabilidad Sociodemográfica: 43.935 Puntuación total per sección censal: 49.01 0 10 20 30 40 50 60 70 80 90 100 Rango de edades de los edificios Etiqueta de Eficiencia Energetica A B C D E F G Ilustración 123. Rango de edades de construcción de los 199 edificios que posee el área 03 “Manzana cerrada”. Ilustración 124.Prácticamente la totalidad de los edificios poseen etiqueta energética D y E, con supremacía de etiqueta E, que alcanzan un 71%. (140 edificios) Fuente: VEUS Ilustración 126. Se contabiliza en el área 03 un total de 26 edificios que, de acuerdo con el Decreto 53/2018 que regula el IE, requieren actuaciones urgentes pendientes de realizar según el informe de evaluación del edificio. Fuente: VEUS Ilustración 125. Se han contabilizado 69 edificios que poseen Informe de evaluación de edificio, de acuerdo con la información brindada por el IEE (Decreto 53/2018) Fuente: VEUS Pág. 94 \ Aplicación A / SECTOR CENTRAL B / SECTOR INTERMEDIO C / PREDIO VACANTE UBICACIÓN DE LOS SECTORES A TRABAJAR
Pág. 110 \ Aplicación / Relación H/W + morfología urbana Para permitir el acceso solar en invierno se propone la siguiente relación H/W (altura edilicia ancho calle): Calles con orientación N-S: Fachada occidental: relación altura/ancho (H/W): entre 1.10 y 1.30. Fachada oriental: relación H/W: 0,70. A partir se podrá seguir construyendo hacia arriba en un ángulo de 40 grados. Calles con orientación E-O: Fachada sur: relación altura/ancho (H/W): entre 1.10 y 1.30. Fachada norte: relación H/W: 0,70. A partir se podrá seguir construyendo hacia arriba en un ángulo de 40 grados. El valor de la relación se obtuvo después de realizar el análisis en sección. / Techos verdes: colocar vegetación o suelos naturales en las coberturas horizontales de las edificaciones ayuda a mitigar el efecto de “isla de calor urbana” disminuyendo la temperatura general por absorción de calor de los materiales. / Calles semicubiertas: utilizarlo cuando sea posible, sobre todo en aquellas calles peatonales para la protección contra la radiación directa y/o indirecta en las calles dirección este-oeste, debido al ingreso permanente del sol / Marquesinas: de no poder cubrir las calles, se deberán colocar marquesinas en las fachadas norte de las edificaciones, calculando el ángulo de altura del sol en invierno para asegurar que ingrese el sol en la franja horaria de mayor radiación de este solsticio. IMPLANTACIÓN URBANÍSTICA REGLAS DEL ARTE APLICABLES RADIACIÓN SOLAR Pág. 111 \ Aplicación / Canalización: Se realizarán dos ingresos al corazón de manzana desde el lado norte y desde el lado sur de la manzana en todos los casos que sea posible, para promover la circulación de los vientos. Las alturas menores que se proponen en la fachada del lado norte de las calles con orientación E-O, generan el ingreso de los vientos del norte, que cuando impactan con los edificios de la fachada sur, bajan a la calle y al espacio público. / Aumento de velocidad: Los edificios altos aislados aumentan la velocidad del viento. Como Córdoba no tiene problema de vientos fuertes, no son un problema este tipo de edificaciones. IMPLANTACIÓN URBANÍSTICA VIENTO
