ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA
MÁSTER EN CONSERVACIÓN DEL PATRIMONIO ARQUITECTÓNICO
LA SALA DE CONTRATACIÓN DE LA LONJA DE VALENCIA (1483-1498): CONSTRUCCIÓN Y ESTRUCTURA
MANUEL CAMPAÑA SÁNCHEZ
TUTORES: ADOLFO ALONSO DURÁ Y RAFAEL MARÍN SÁNCHEZ
VALENCIA, MAYO 2024
▪ INTRODUCCIÓN
o Las seis lonjas de la Corona Aragonesa
▪ OBJETIVOS
▪ METODOLOGÍA

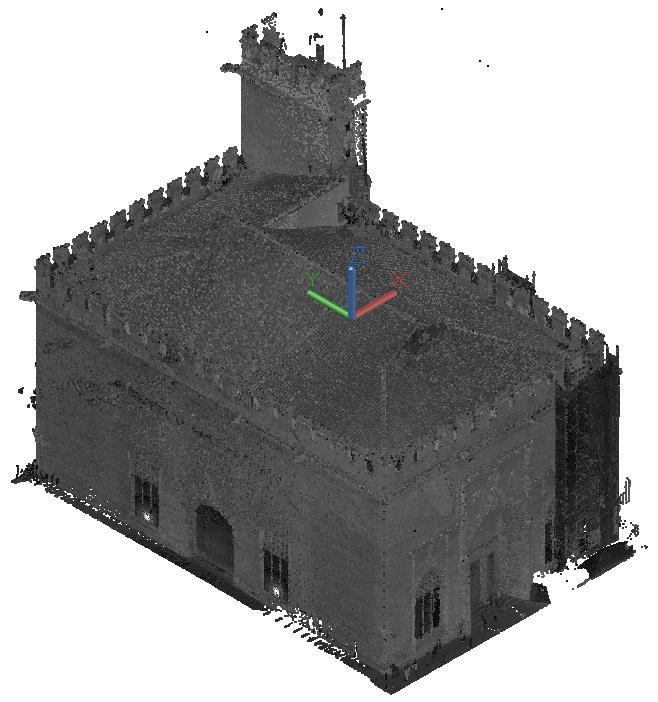

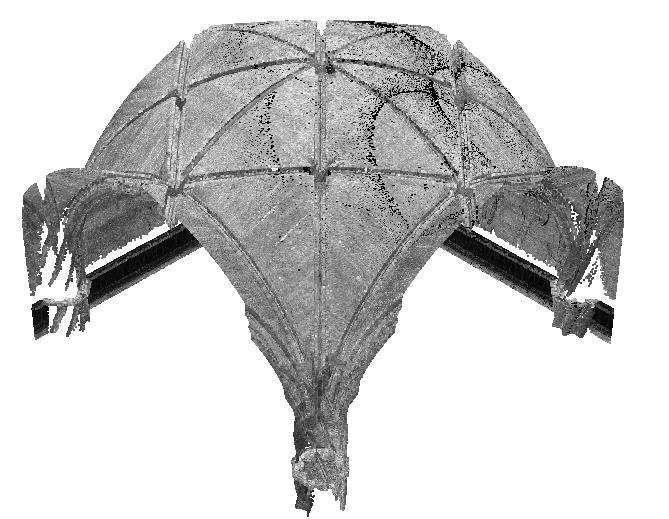

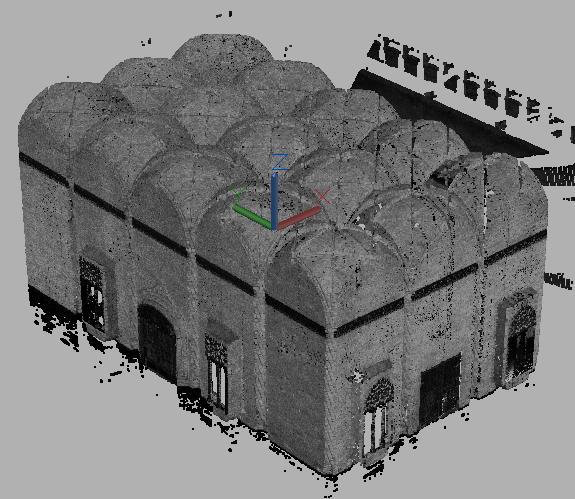

o Toma de datos
o Análisis constructivo

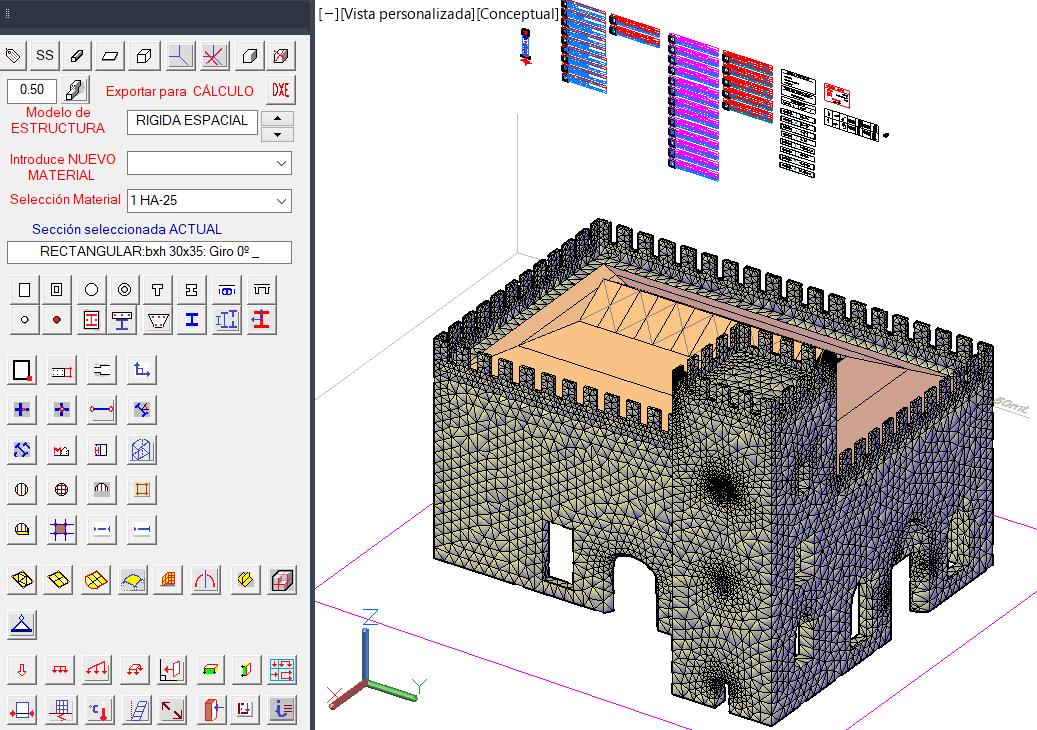

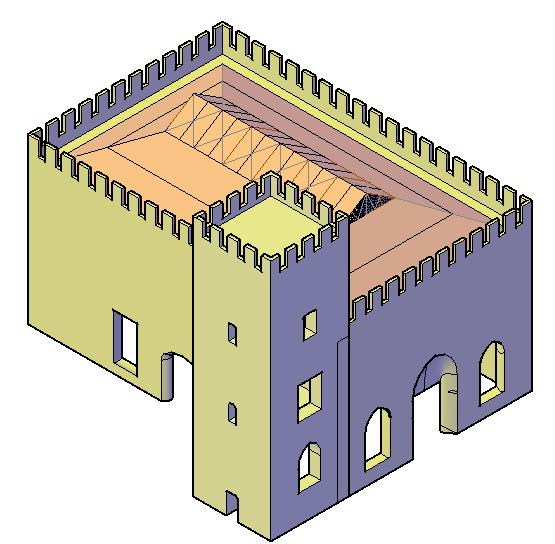

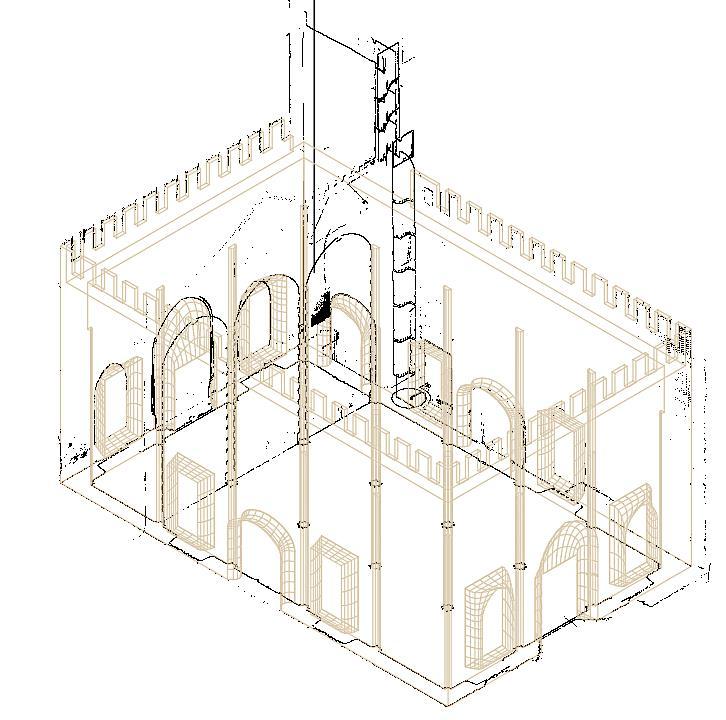

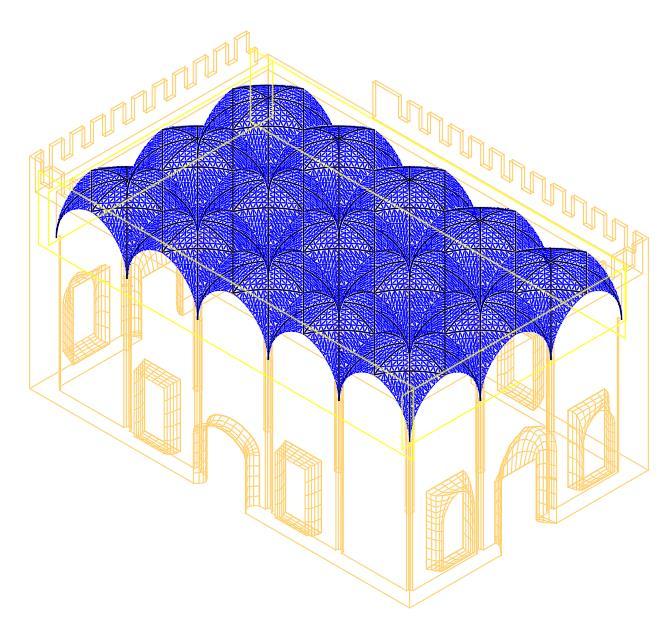

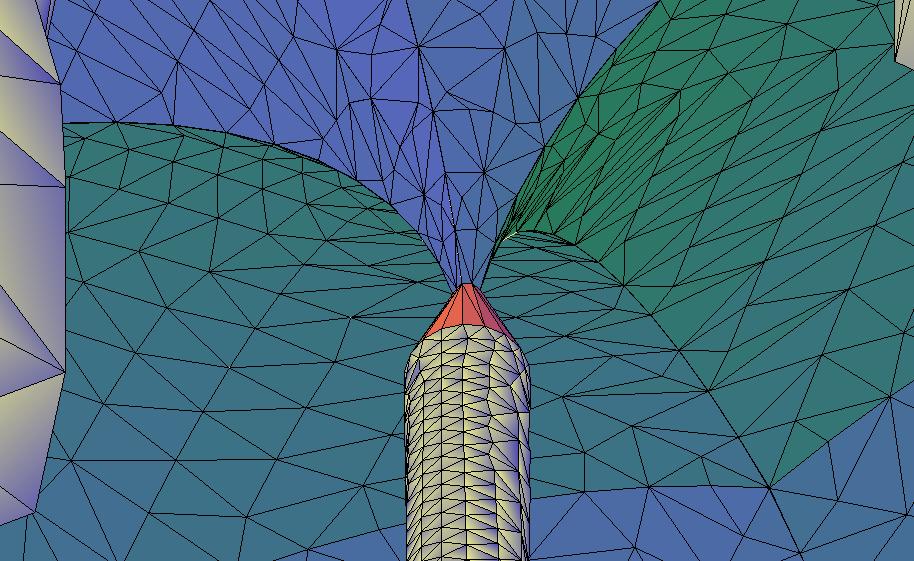

o Construcción del modelo de análisis

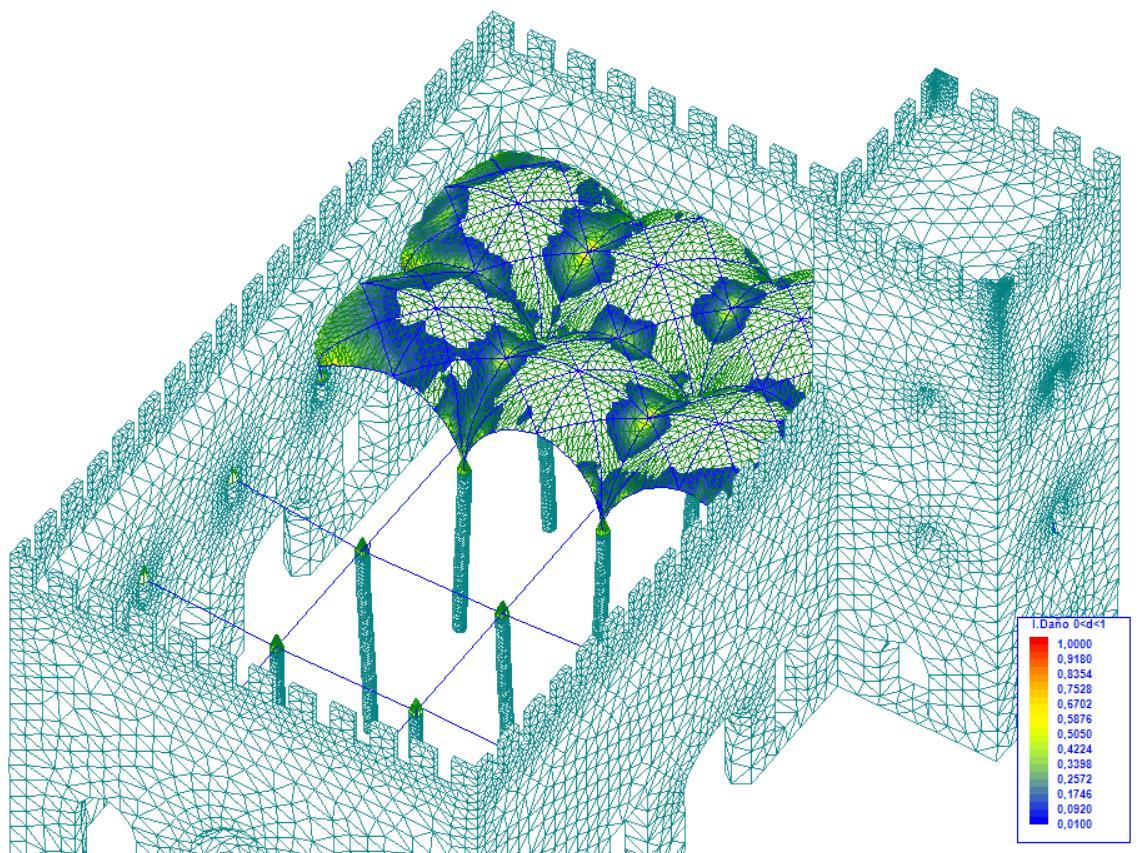

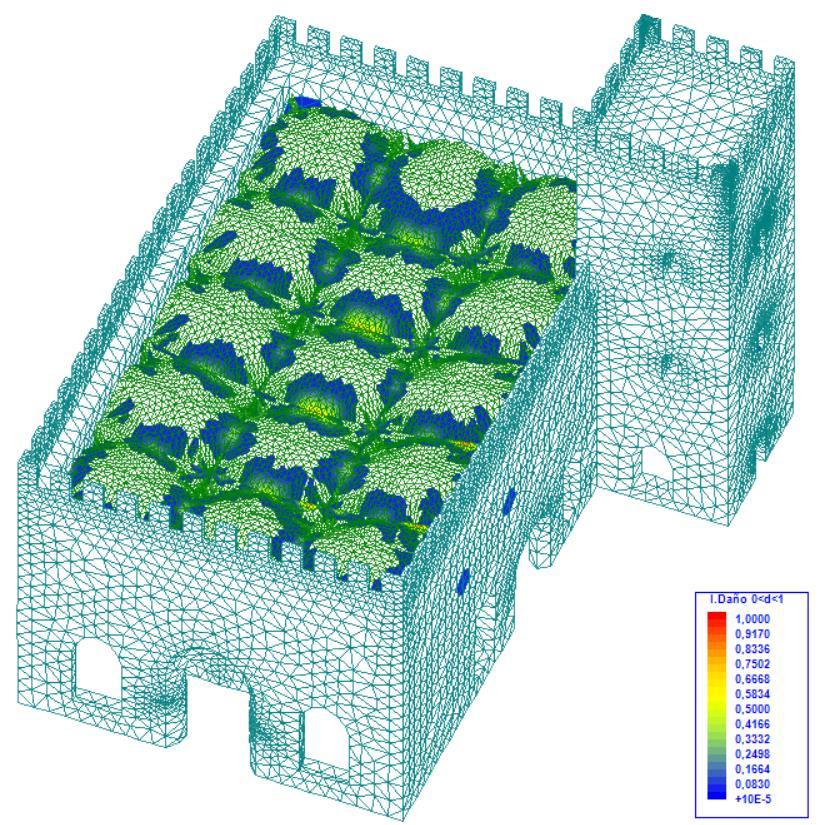

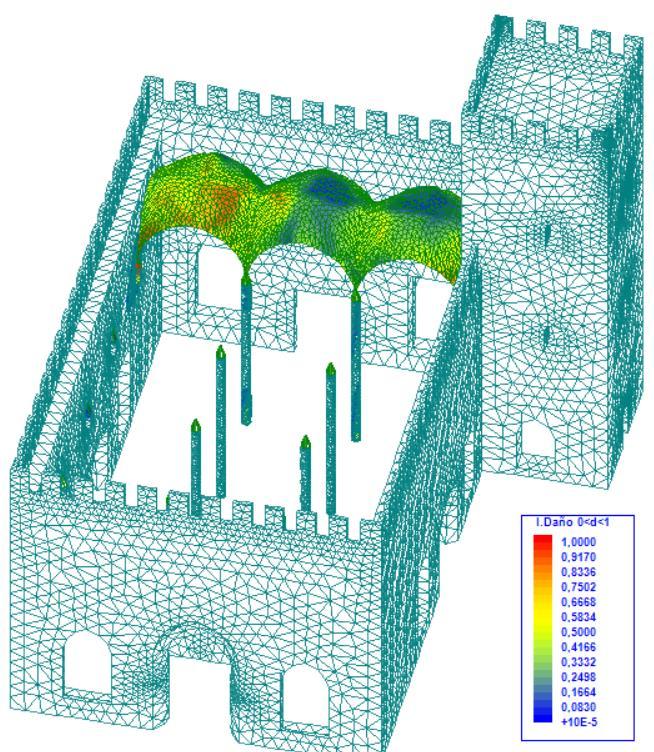

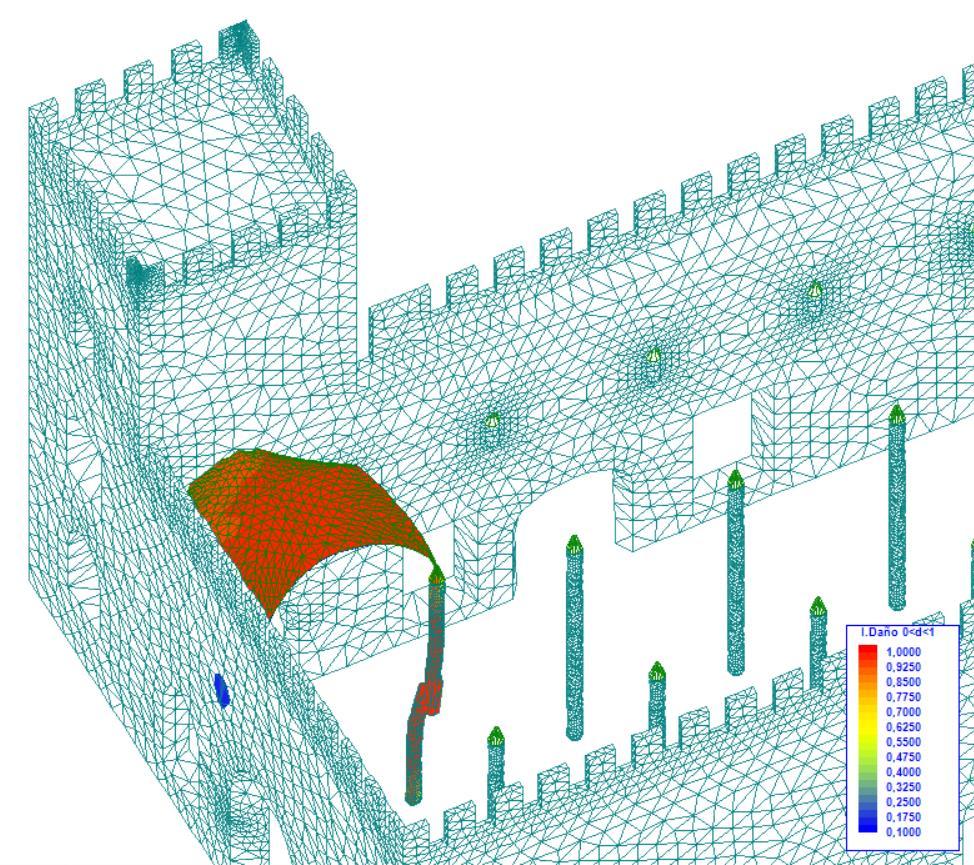

o Evaluación estructural
▪ RESULTADOS Y CONCLUSIONES
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
Las seis lonjas de la corona aragonesa

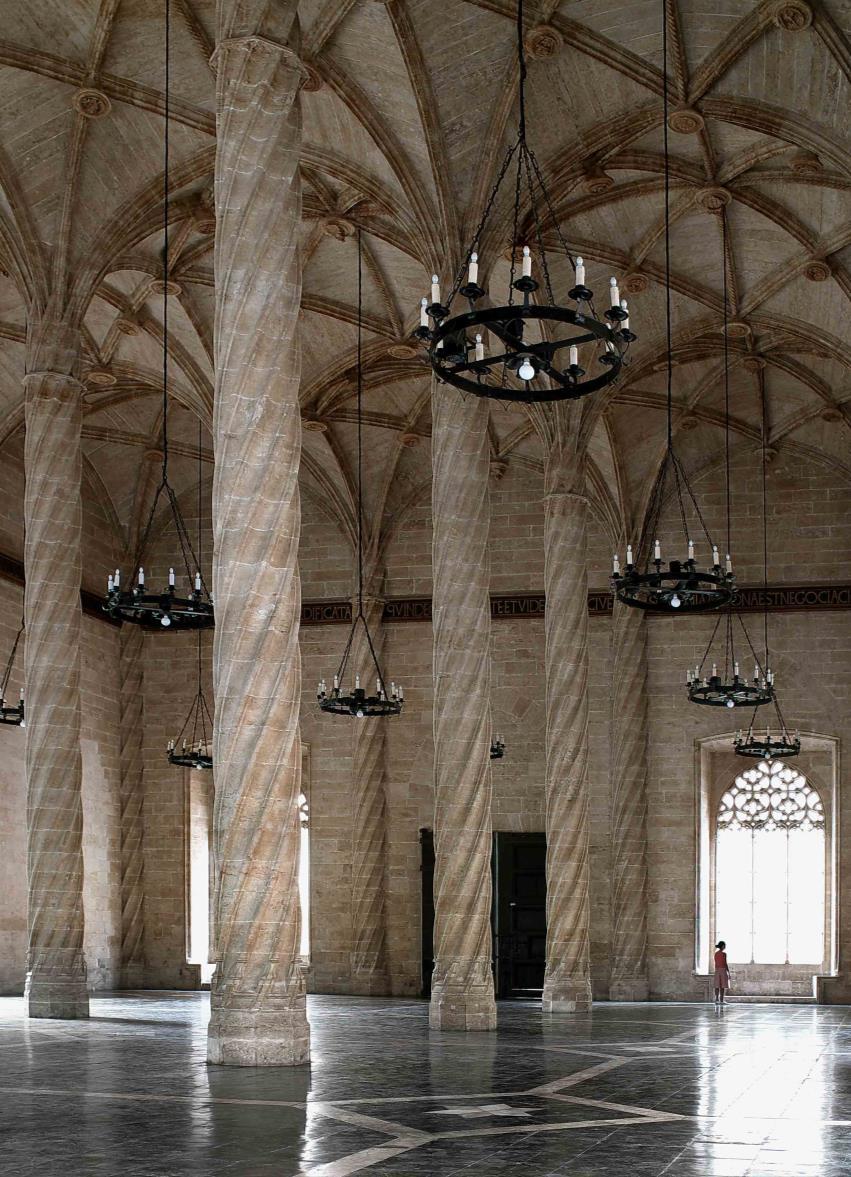

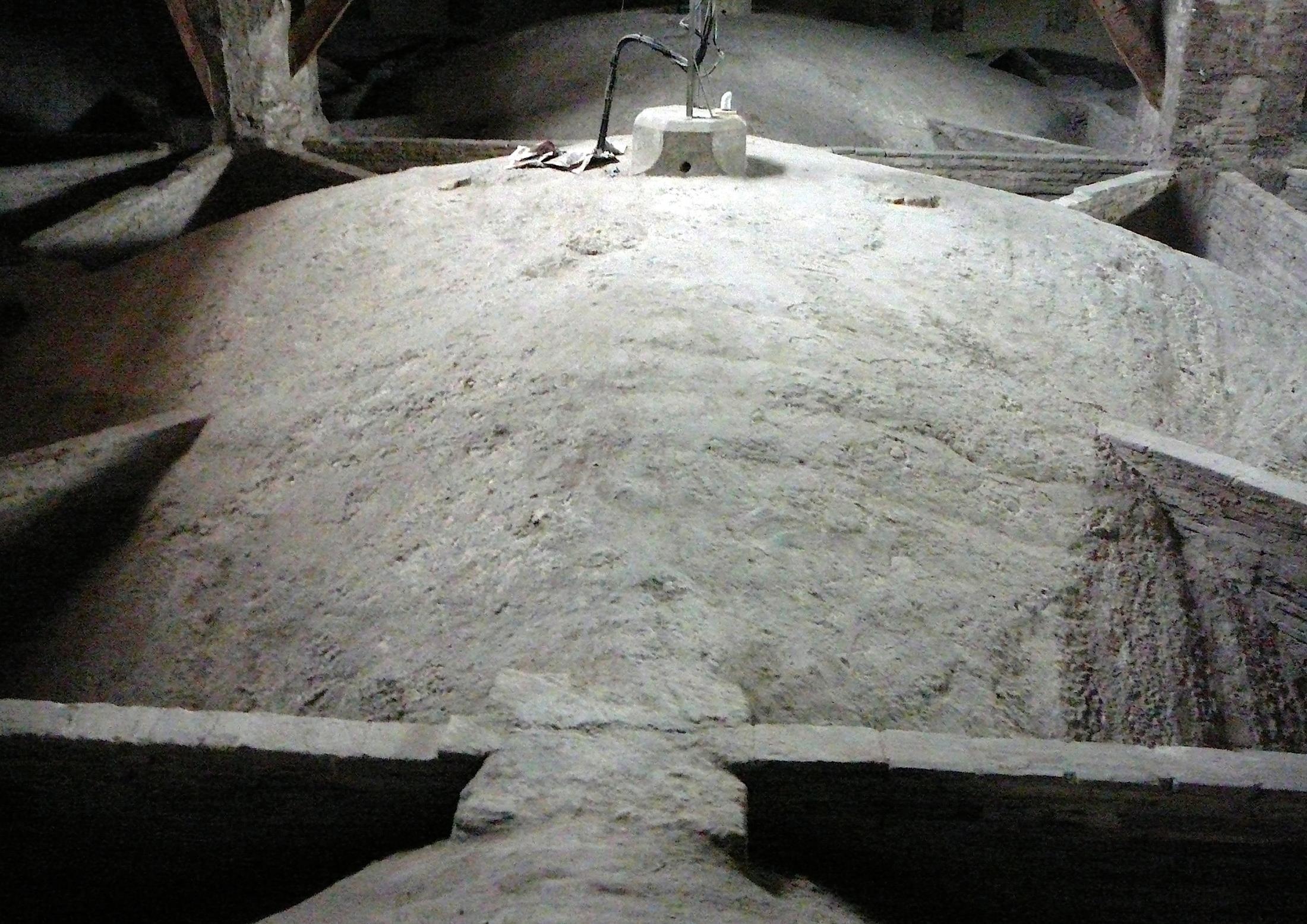

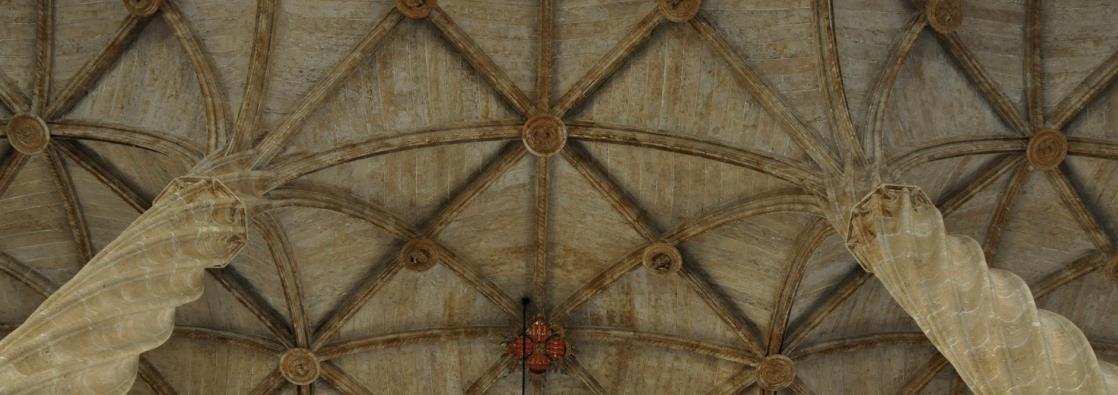

Fotografía de la Sala de Contratación de la Lonja de los Mercaderes de Valencia (1483 – 1498)

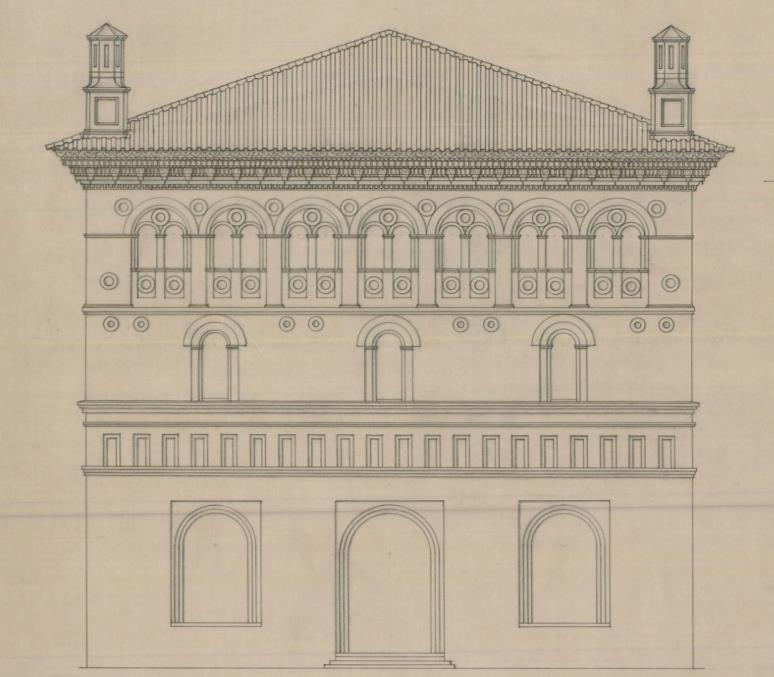

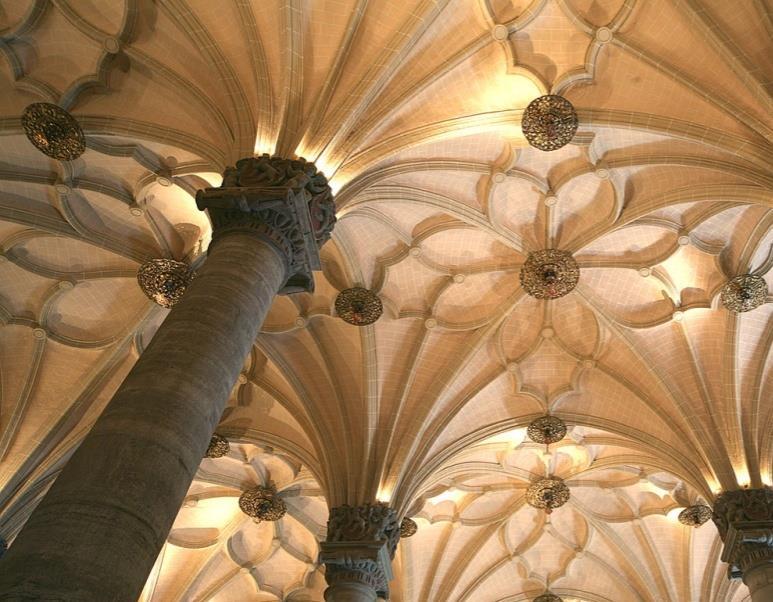

Fotografía interior de la Lonja de Zaragoza (1541 – 1551) y Proyecto de consolidación Zaragoza - 1942/03/01 – vista frontal (Lorente 1942)
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
Objetivos
▪ Análisis estructural de posibles procedimientos constructivos que optimicen el uso de cimbras para la ejecución de las bóvedas de la Sala de Contratación.

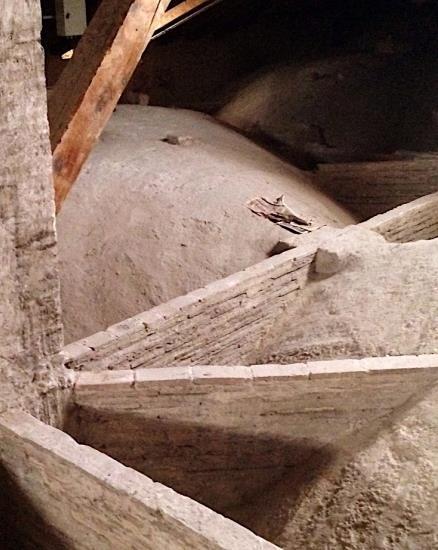

▪ Estudio de la posible influencia constructiva o estructural de las cítaras de ladrillo del trasdós de los nervios formeros y cruceros.
▪ Comprobación de la efectividad del sistema abovedado para apuntalar la coronación del muro perimetral frente a cargas de viento.
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES

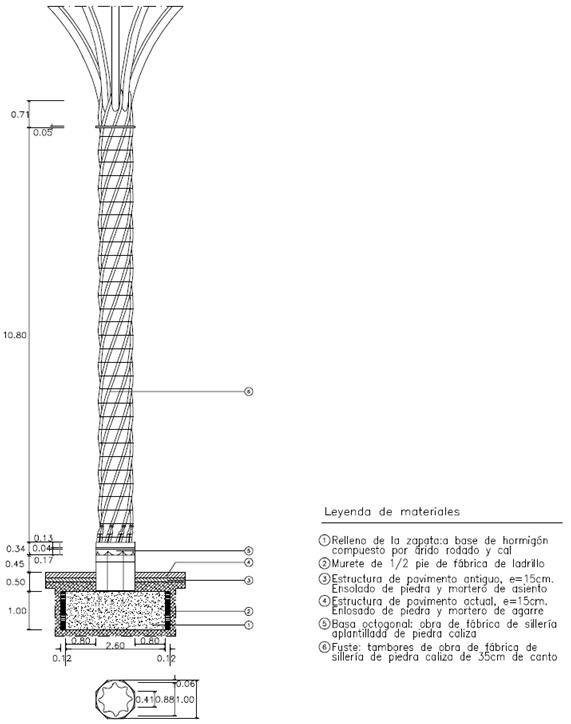

Detalles constructivos de la estructura muraria El de arriba muestra el arranque de los muros (Ramírez entiende que el trasdosado se llevaría a cabo con obra de fábrica de ladrillo de ½ pie de espesor) El detalle de abajo muestra el cambio de material de trasdosado, al quedar los muros aparentes, y la posible transición entre el revestimiento de obra de fábrica de sillería y el de ladrillo. (Ramírez 2013, 63)
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES

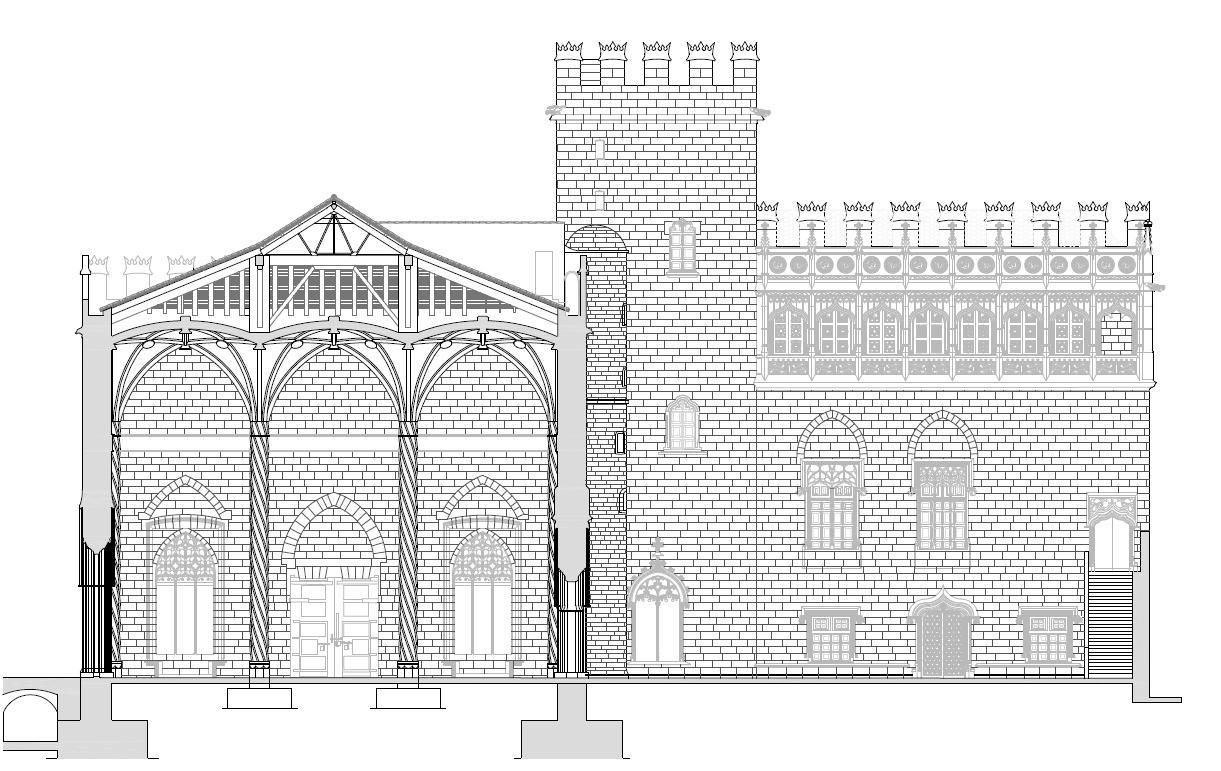

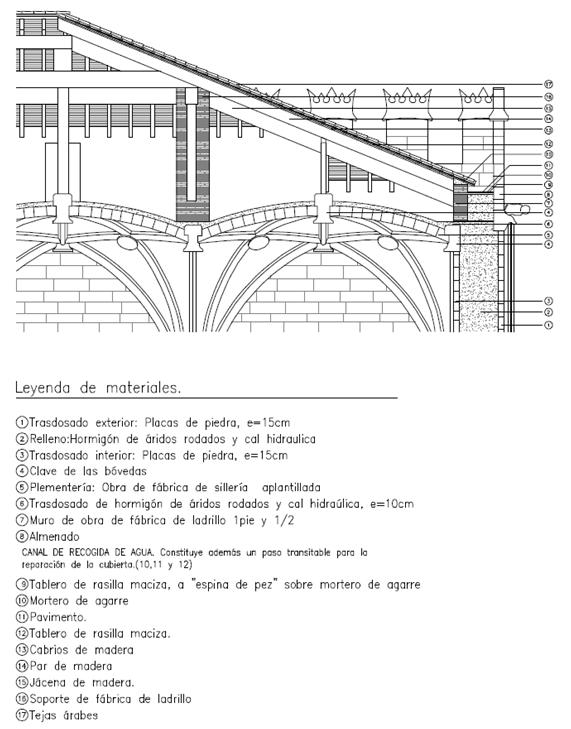

Sección constructiva de la cubierta más antigua que Ramírez pudo documentar del Salón Columnario. (Ramírez 2013, 73)
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
Conclusiones

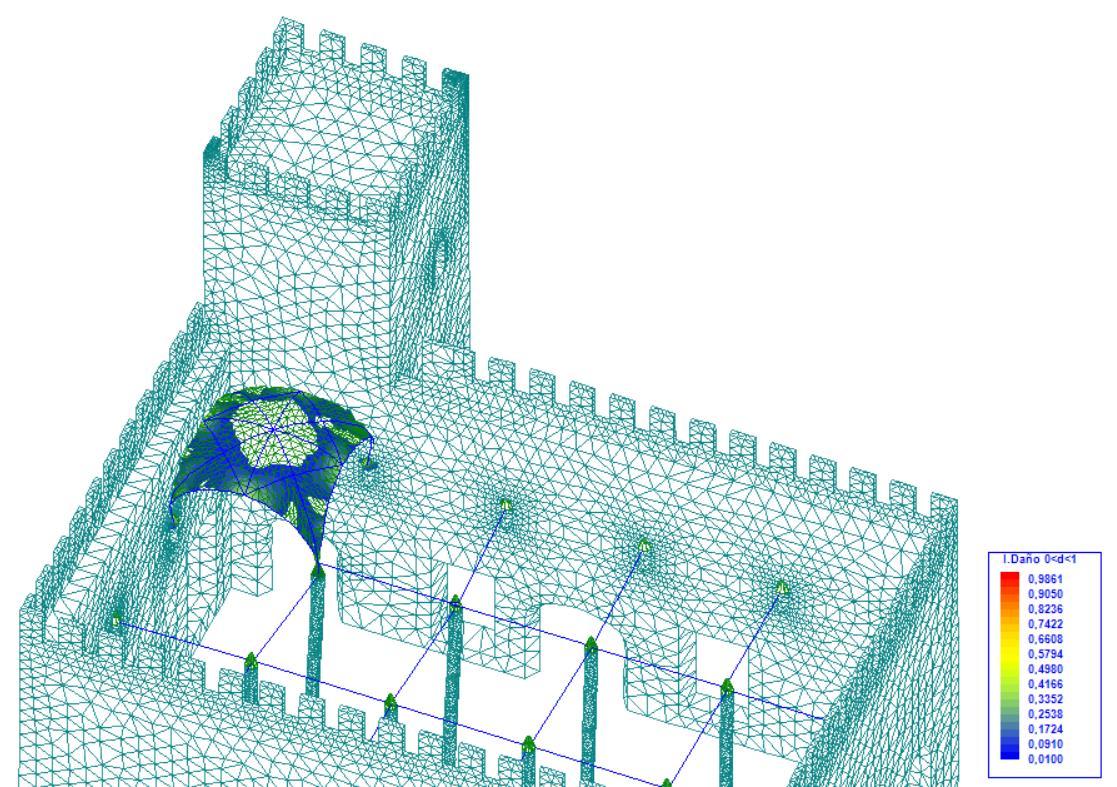

• Las columnas aisladas son demasiado esbeltas. Al apuntalar las cabezas, logramos la estabilidad estructural de las bóvedas sin los tabiques en el trasdós. Se podría usar una única cimbra, para construir las bóvedas de una en una.
• Los tabiques en el trasdós de los arcos no son necesarios para la estabilidad estructural del conjunto. Dichos tabiques estabilizan los arcos y mejoran la seguridad. Falta verificar su contribución frente a sismo.

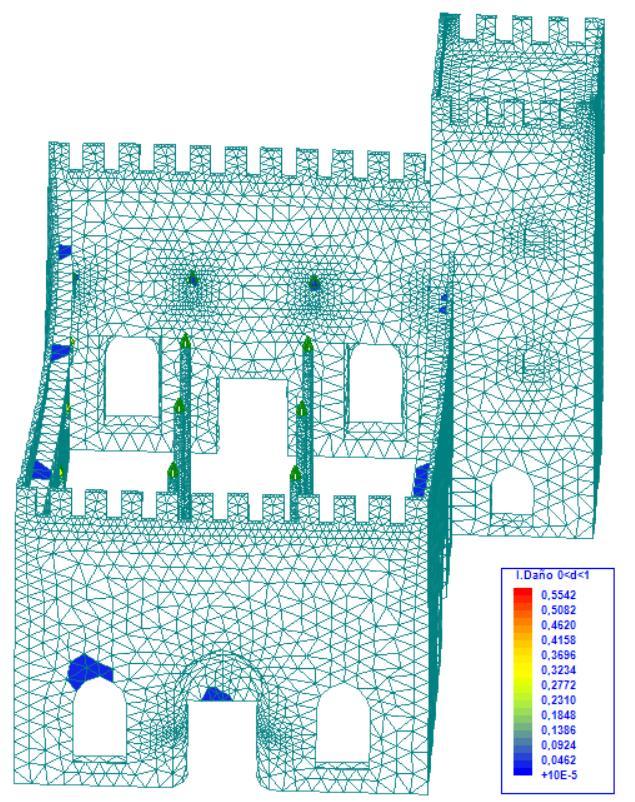

• Los muros perimetrales tienen capacidad suficiente para soportar los empujes máximos de viento esperables. La coronación de los muros no necesita ningún apuntalamiento.
INTRODUCCIÓN OBJETIVOS METODOLOGÍA EVALUACIÓN RESULTADOS Y CONCLUSIONES
Vista general de la Lonja de Tortosa (1368 – 1373) (Lara 2007, 96) Lonja de Barcelona (1380 – 1392), según Textu Sanz. (Lara 2007, 98)

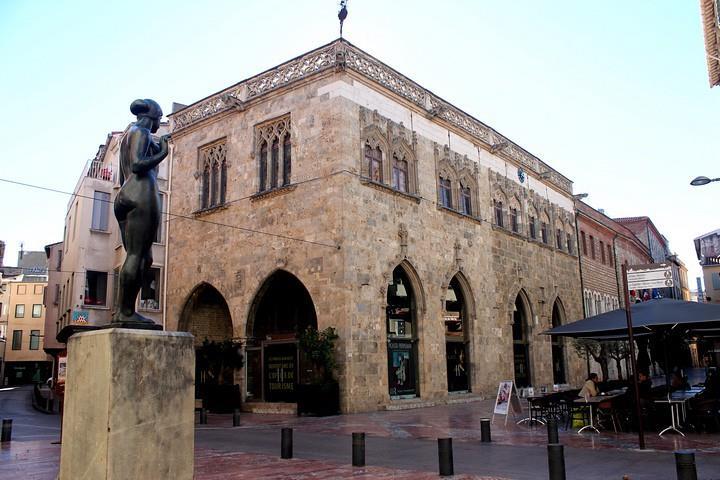

Lonja de Perpiñán (1405 – sin determinar) Vista general (Martínez 2017)

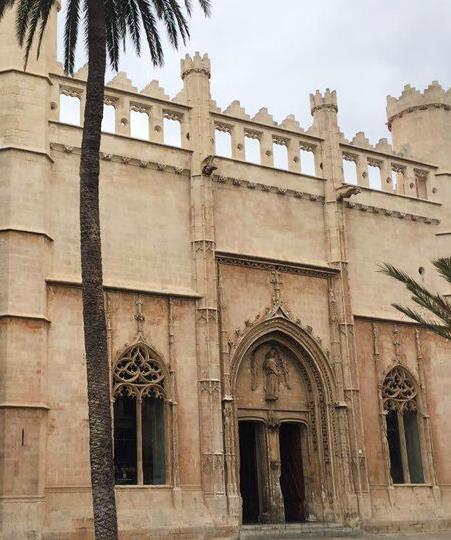

Lonja de Mallorca (1426 – 1448)
