E M A
P R O Y E C T O S C O N S T R U C C Ó N E N M A D E R A
M U R O S
E S T R U C T U R A
2 0 2 5
Mgtr.Arq. Luis Fernando Ruano Paz
• Tema 5:
o Muros > estructura o Muros > forros
• Requisitos Entrega No. 4

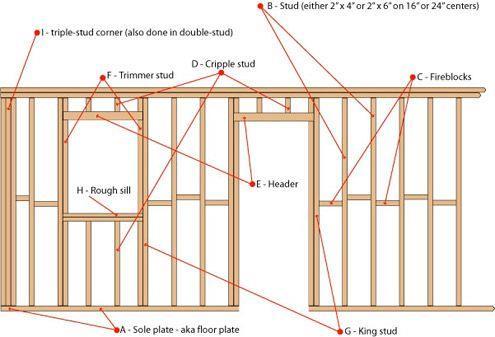

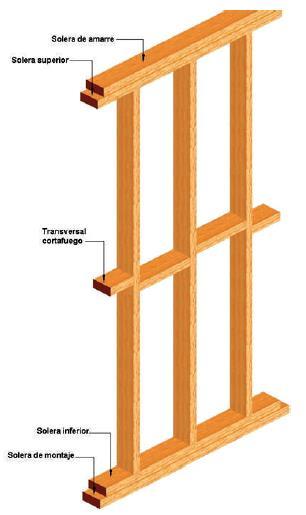

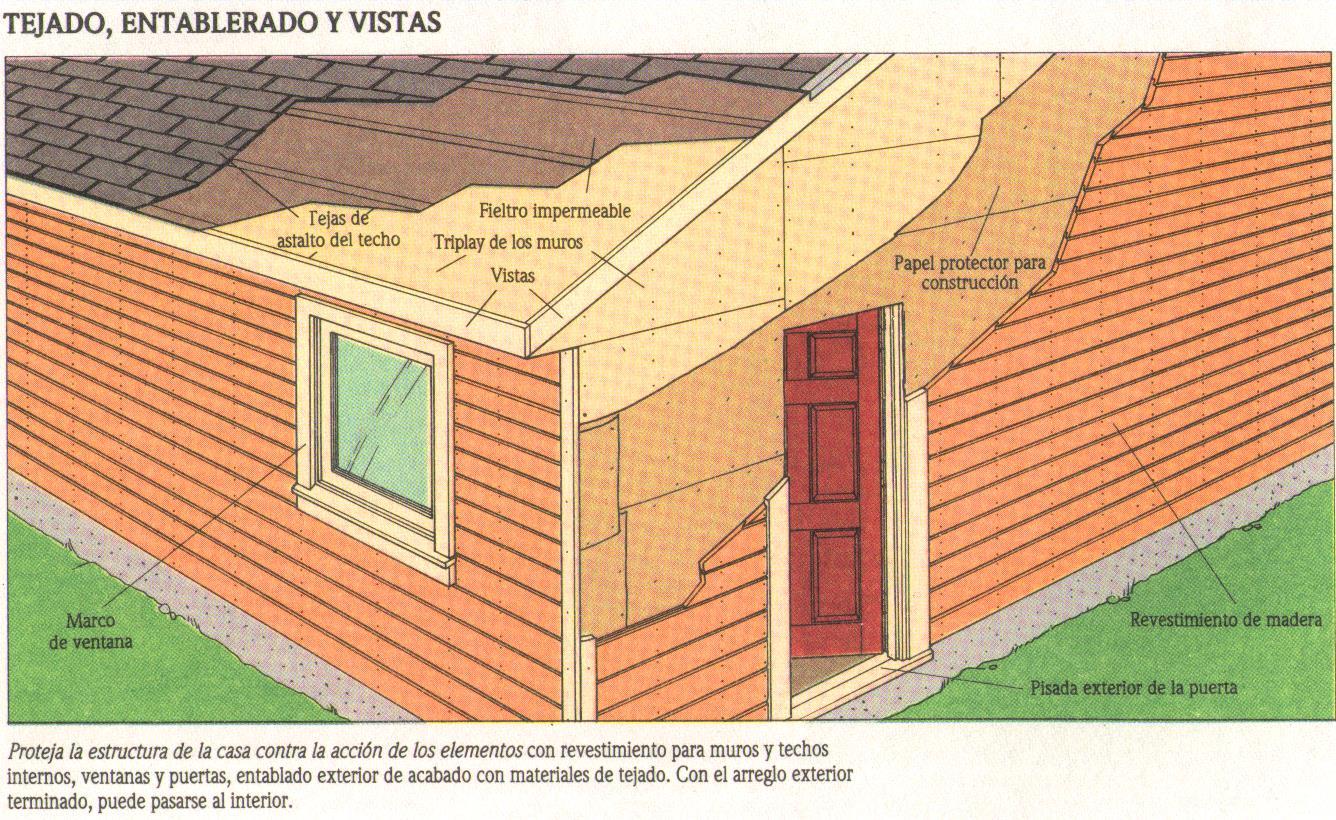

MUROS ESTRUCTURA
SOLERA SUPERIOR
SOLERA DE AMARRE
SOLERA INFERIOR
PIE DERECHO

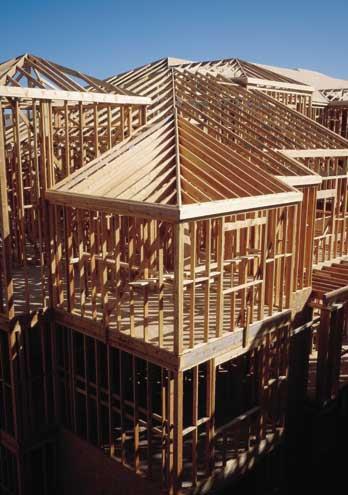

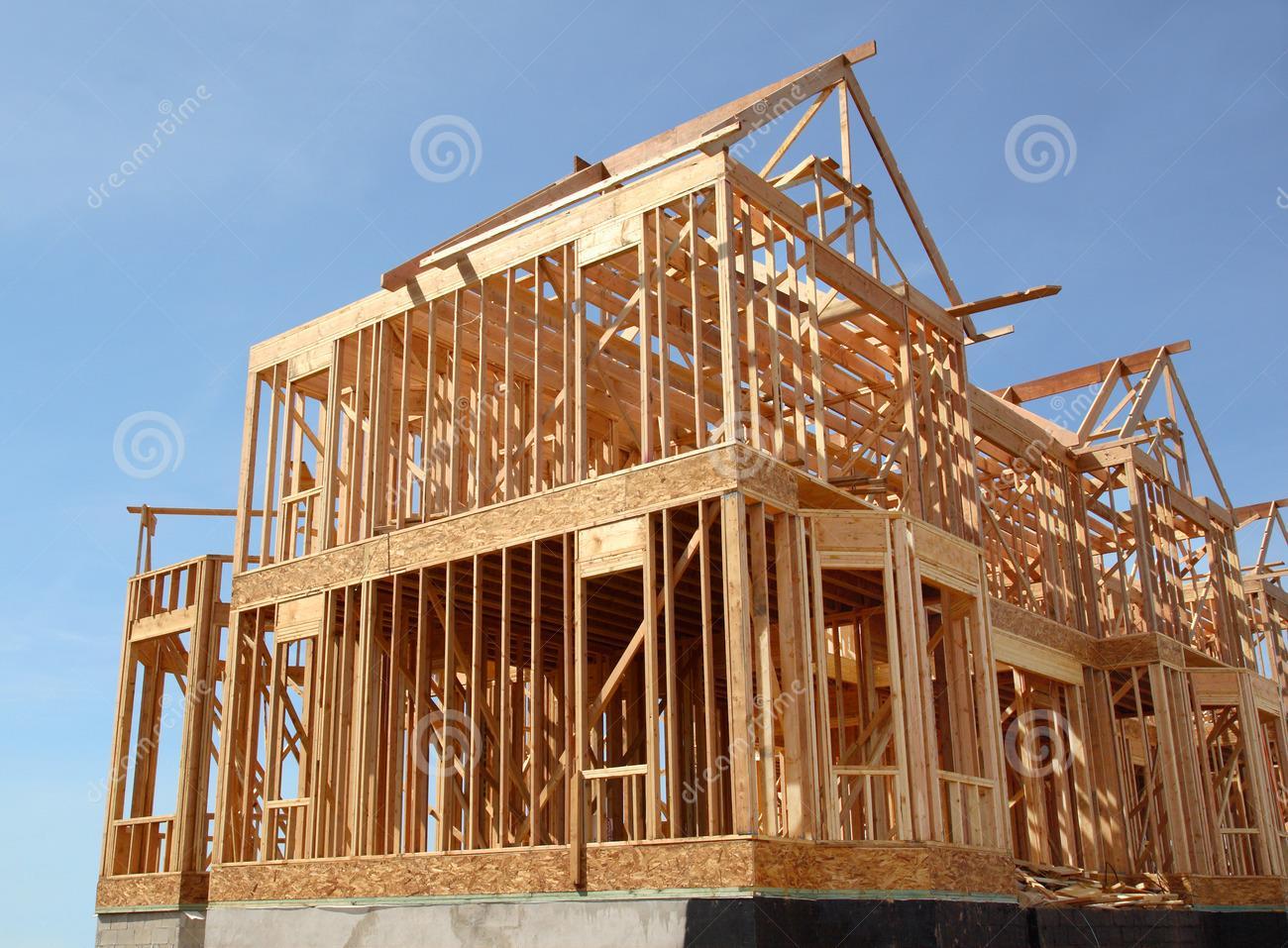

Estructura
Estructura
RIGIDIZANTE
DINTEL
SILLAR
Estructura

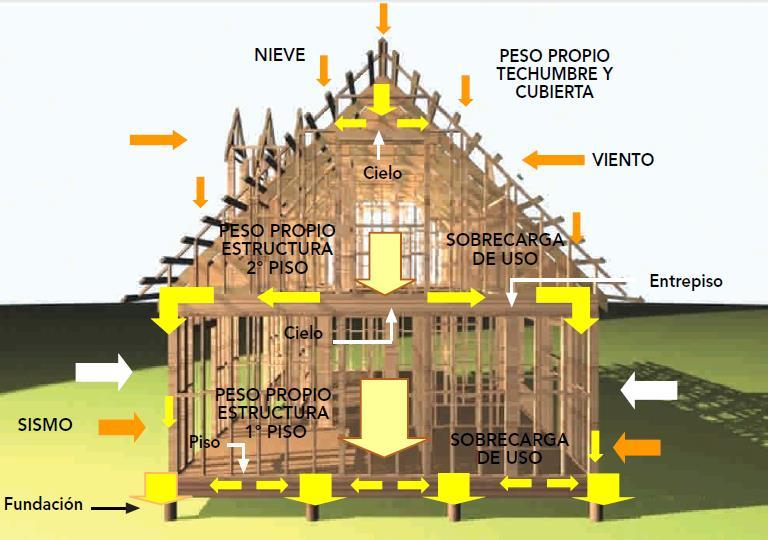

Transmisión de Cargas
Sistemas Estructurales

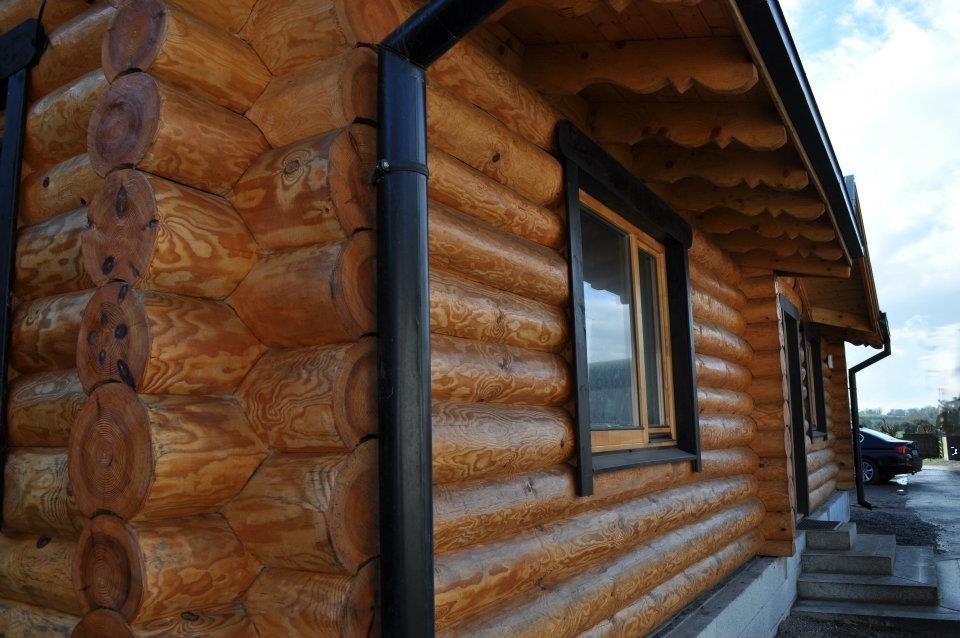

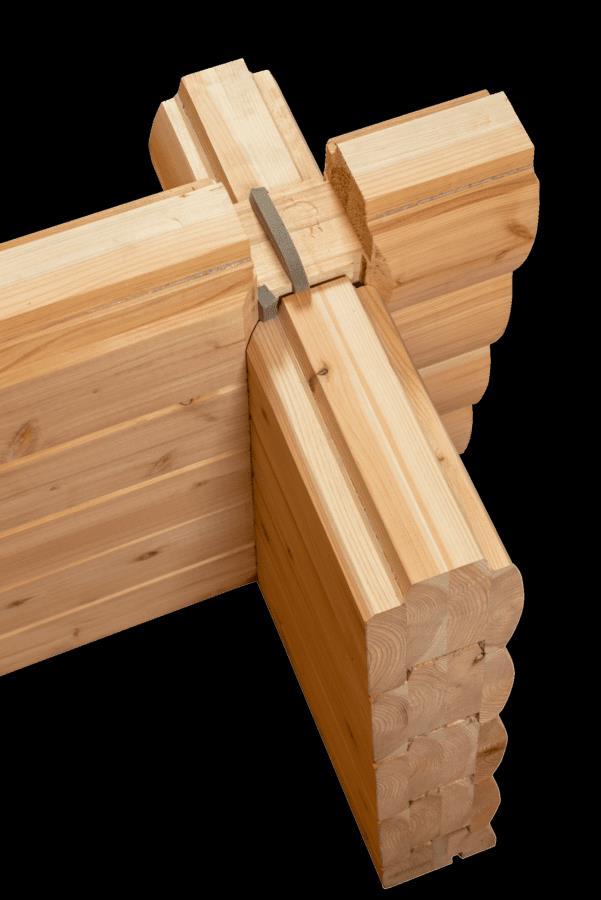

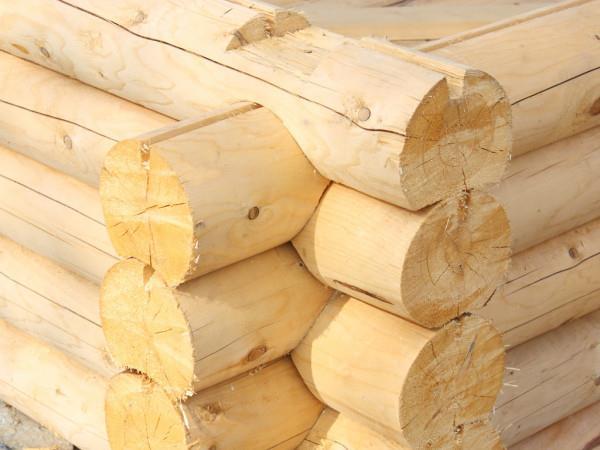

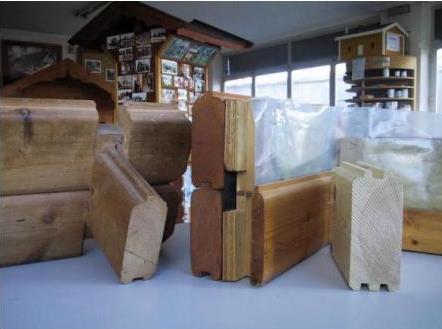

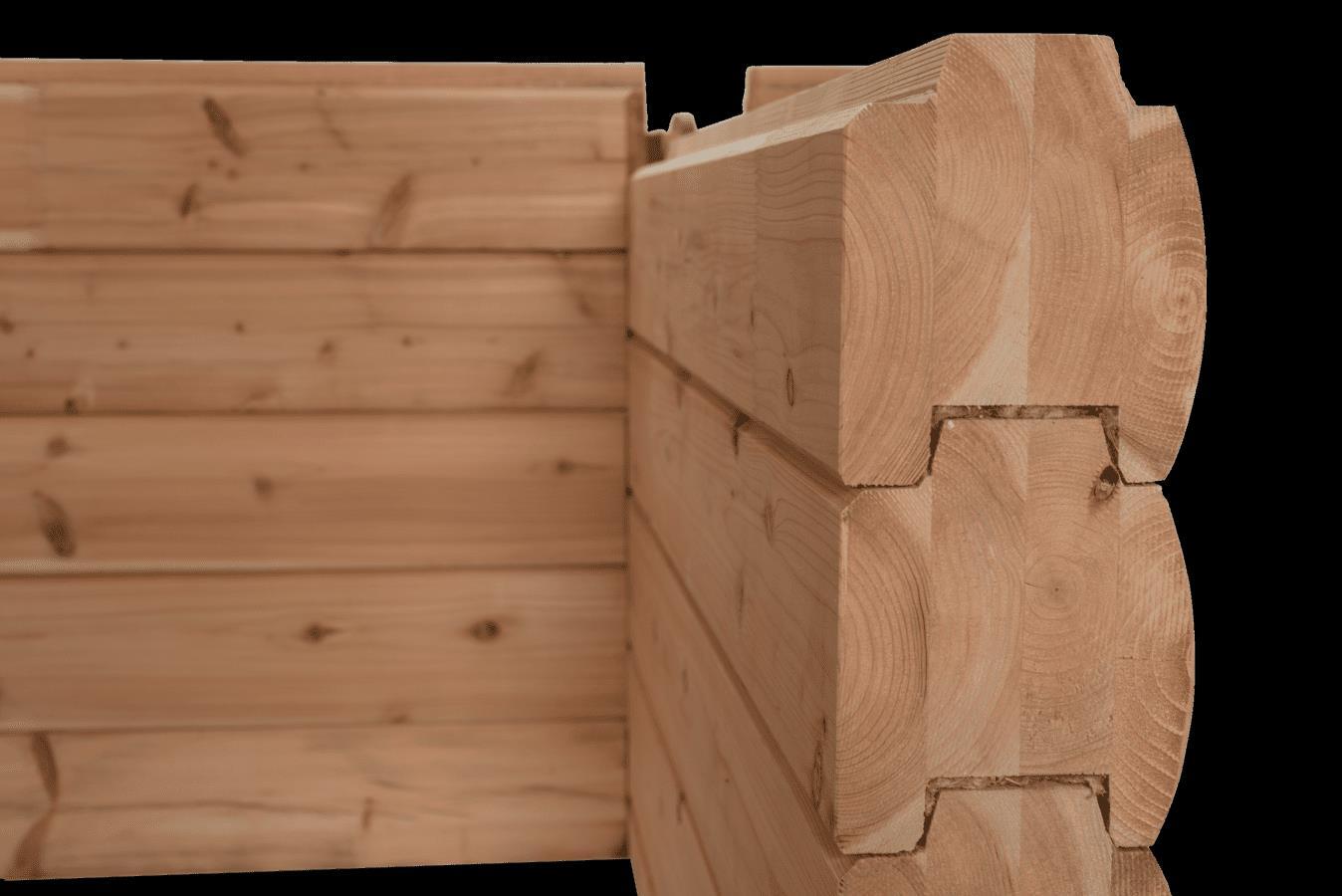

Estructura Maciza
Sistemas Estructurales

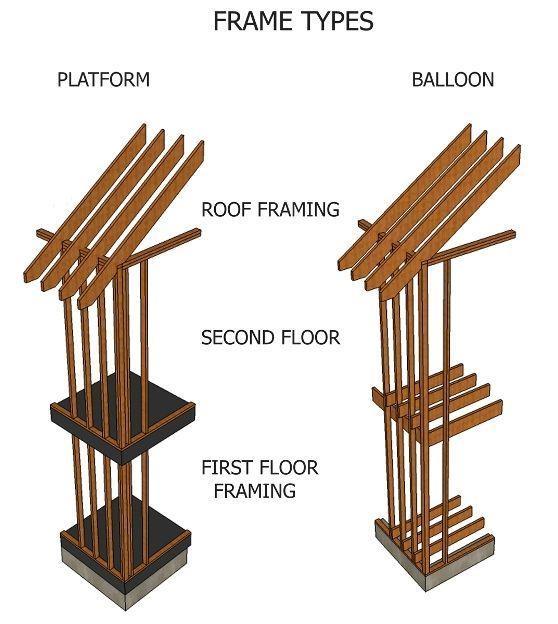

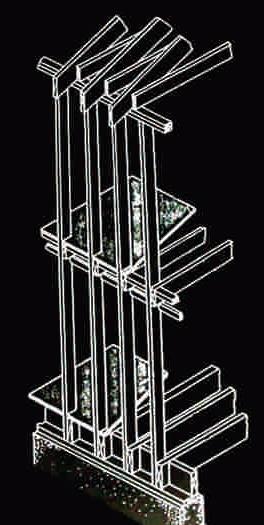

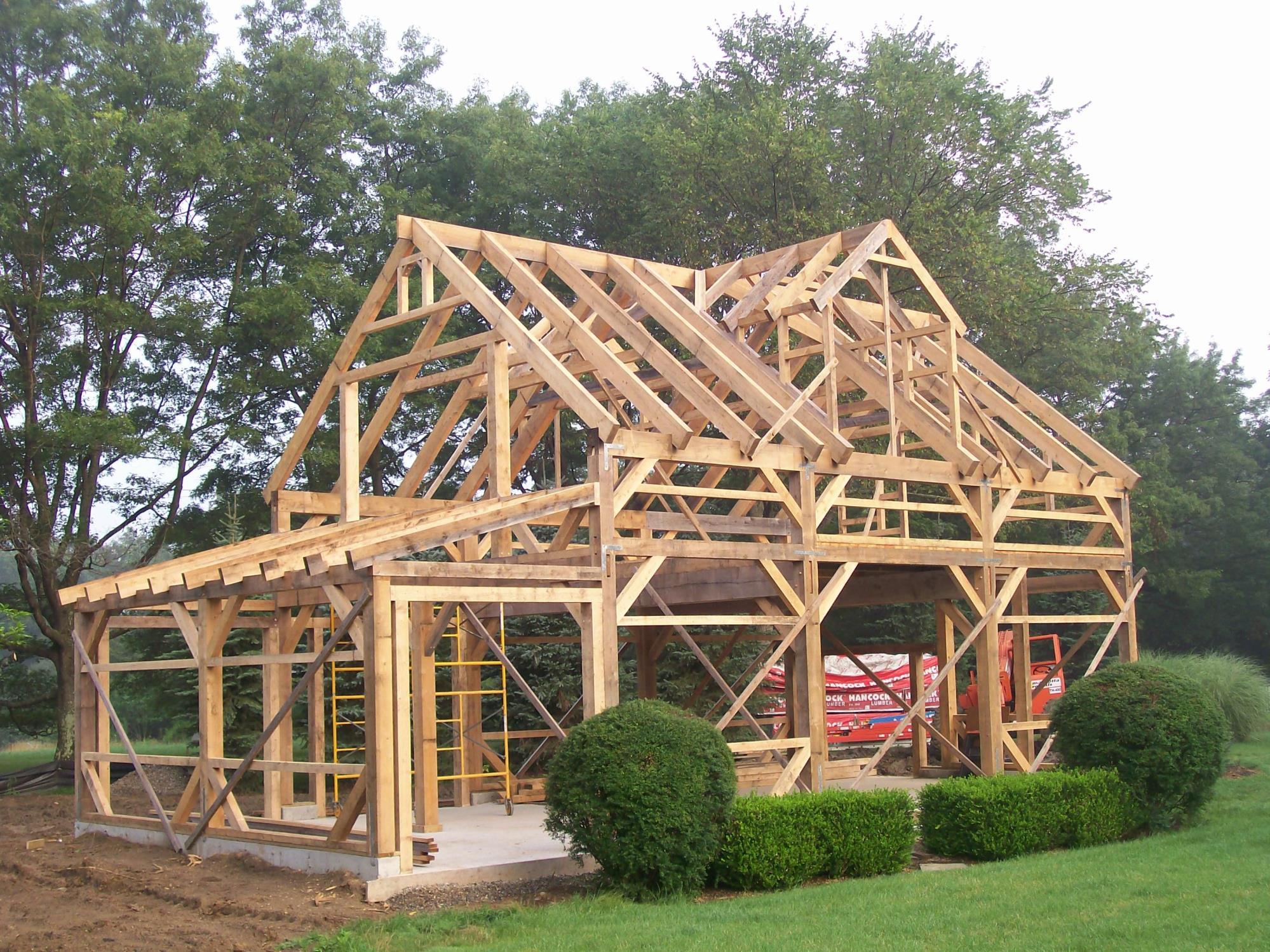

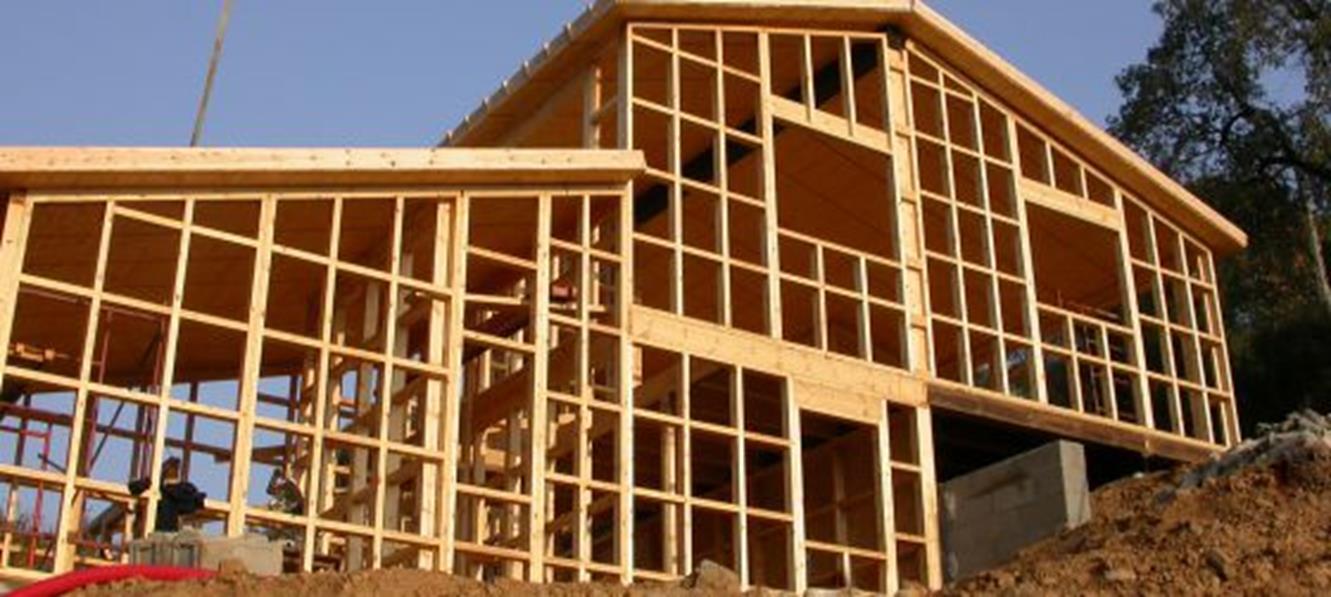

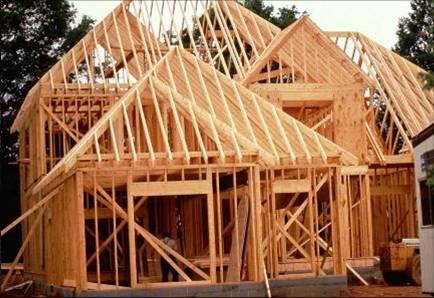

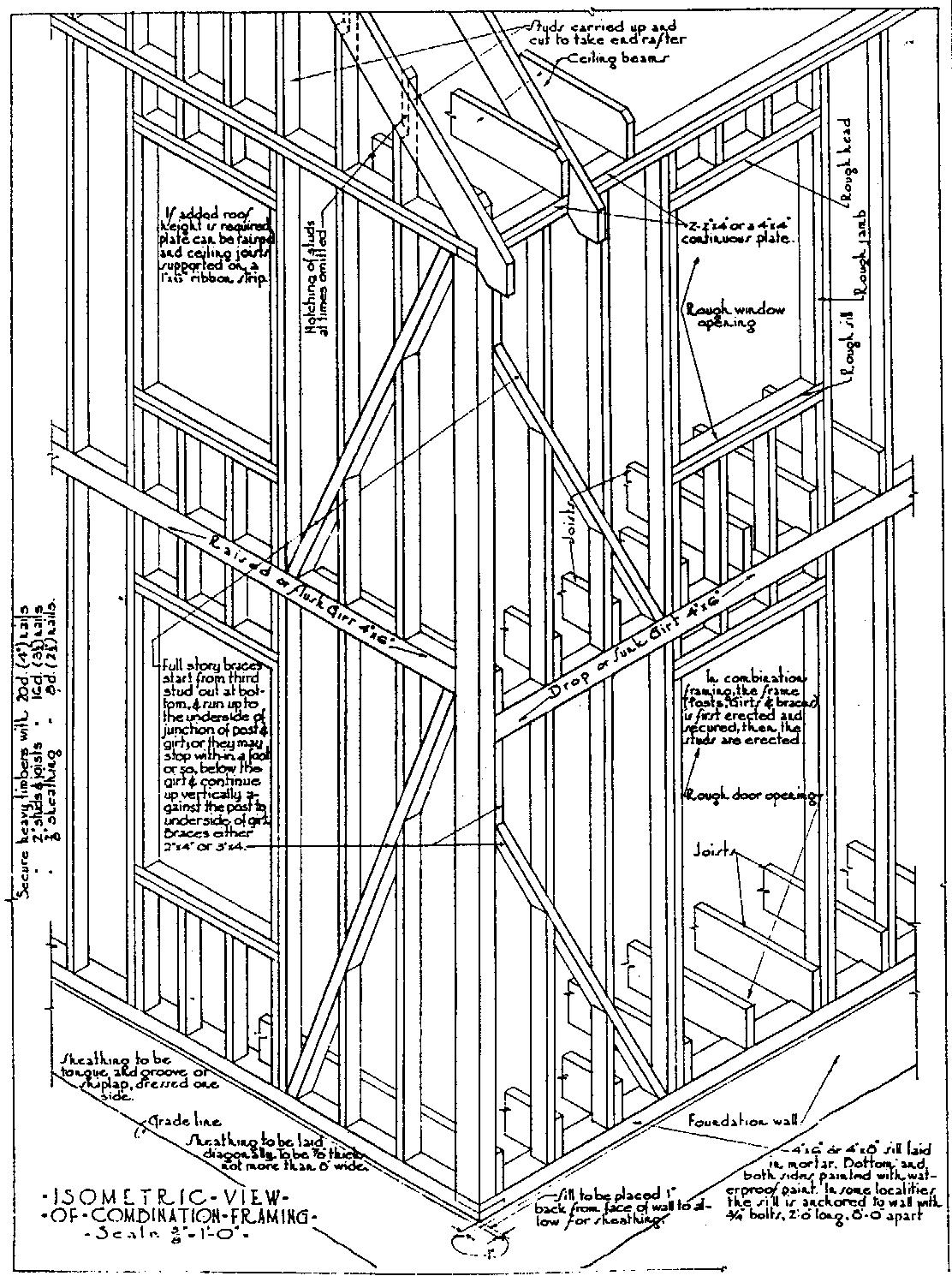

Sistema Continuo (balloon frame)
Los pies derechos que conforman los tabiques estructurales perimetrales e interiores son continuos, es decir, tienen la altura de los dos pisos (comienzan sobre la fundación y terminan en la solera de amarre superior que servirá de apoyo para la estructura de techumbre).
Sistemas Estructurales

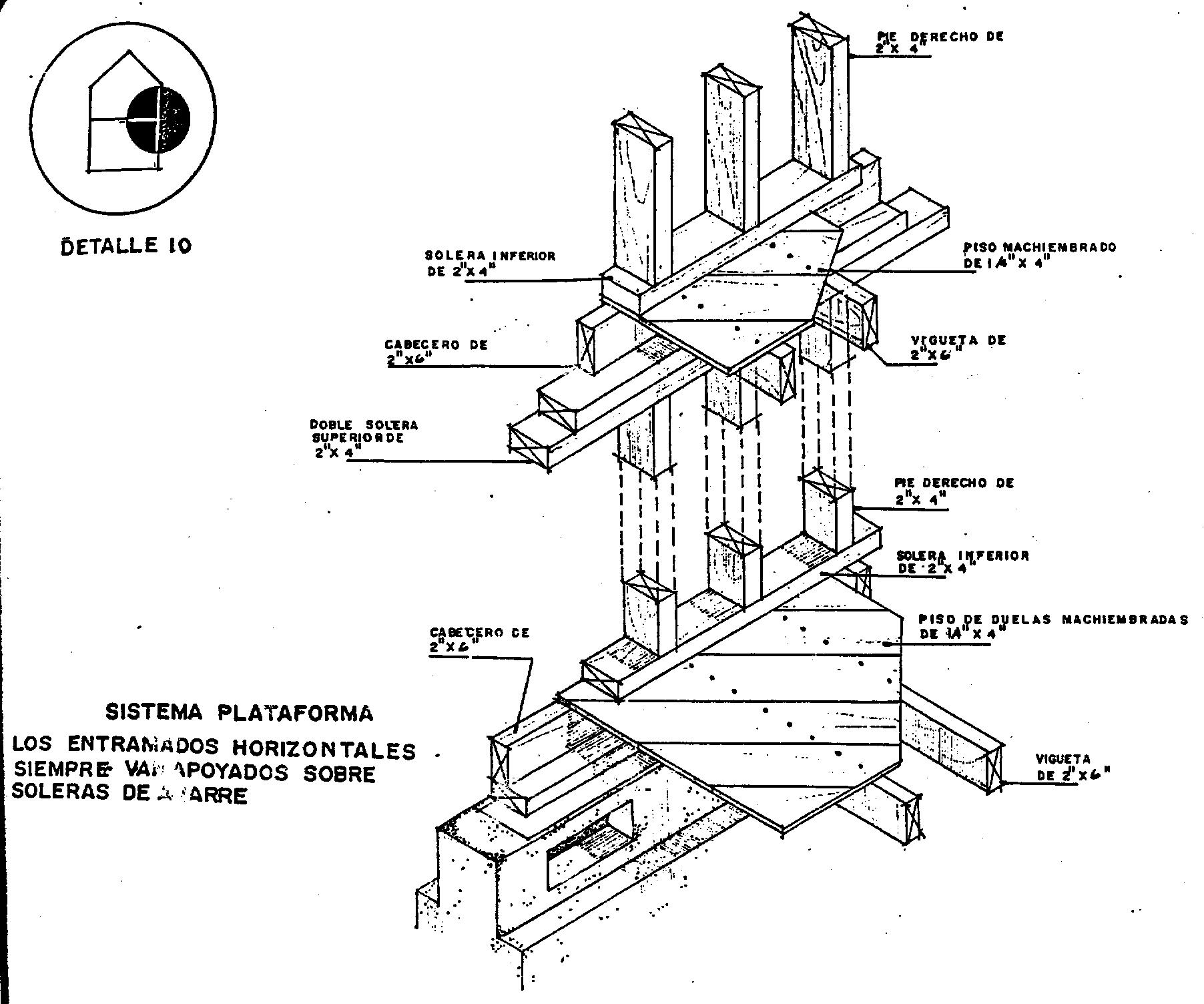

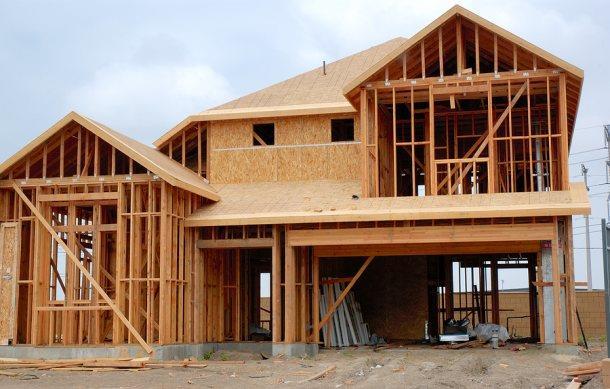

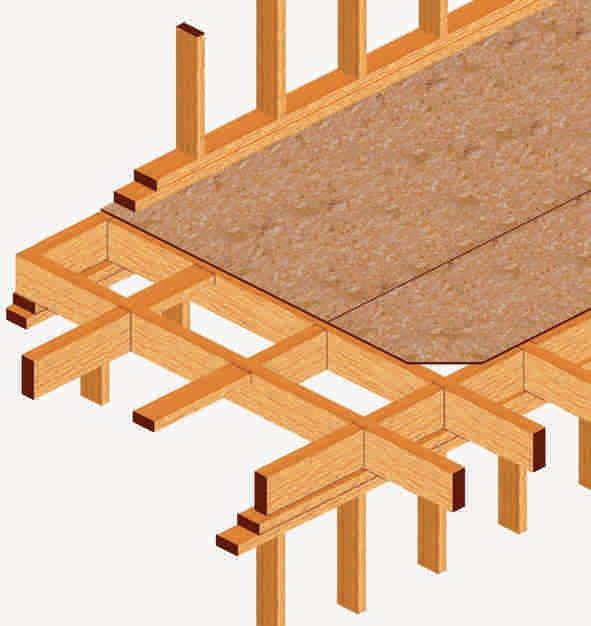

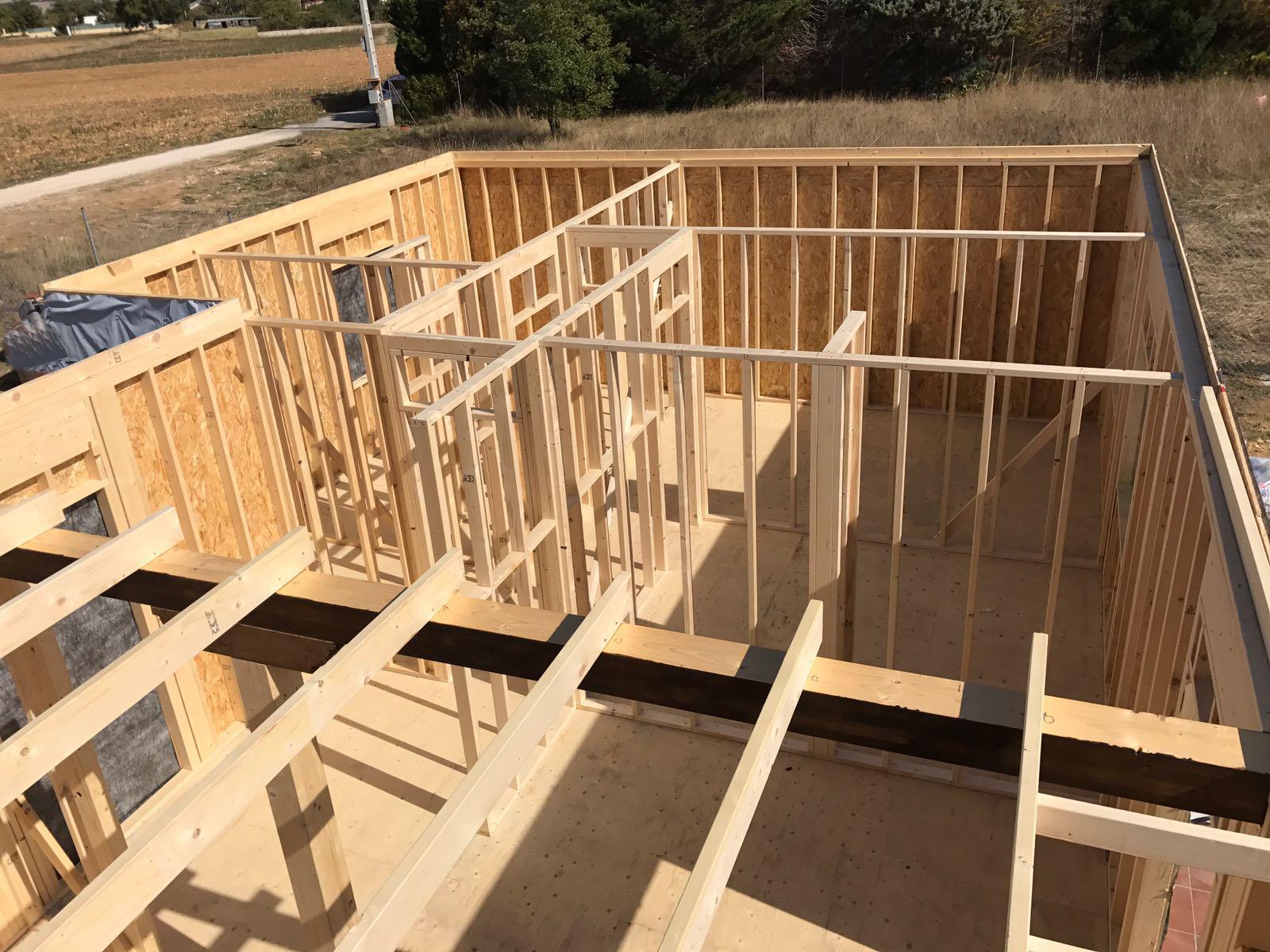

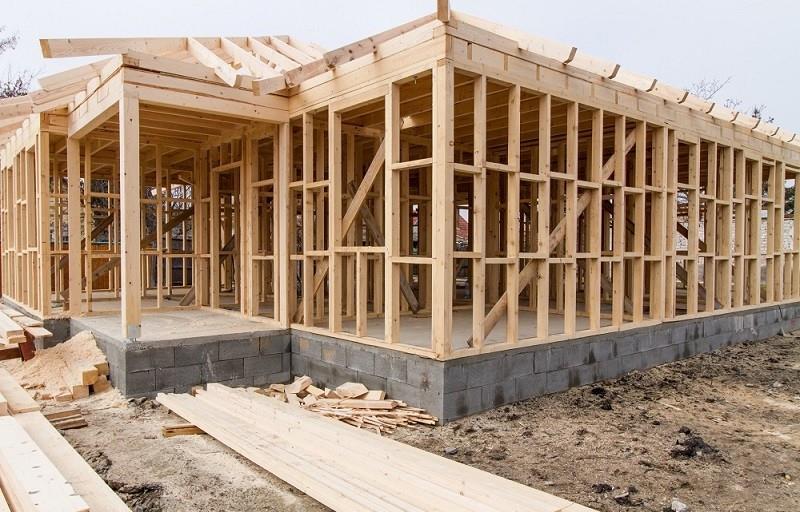

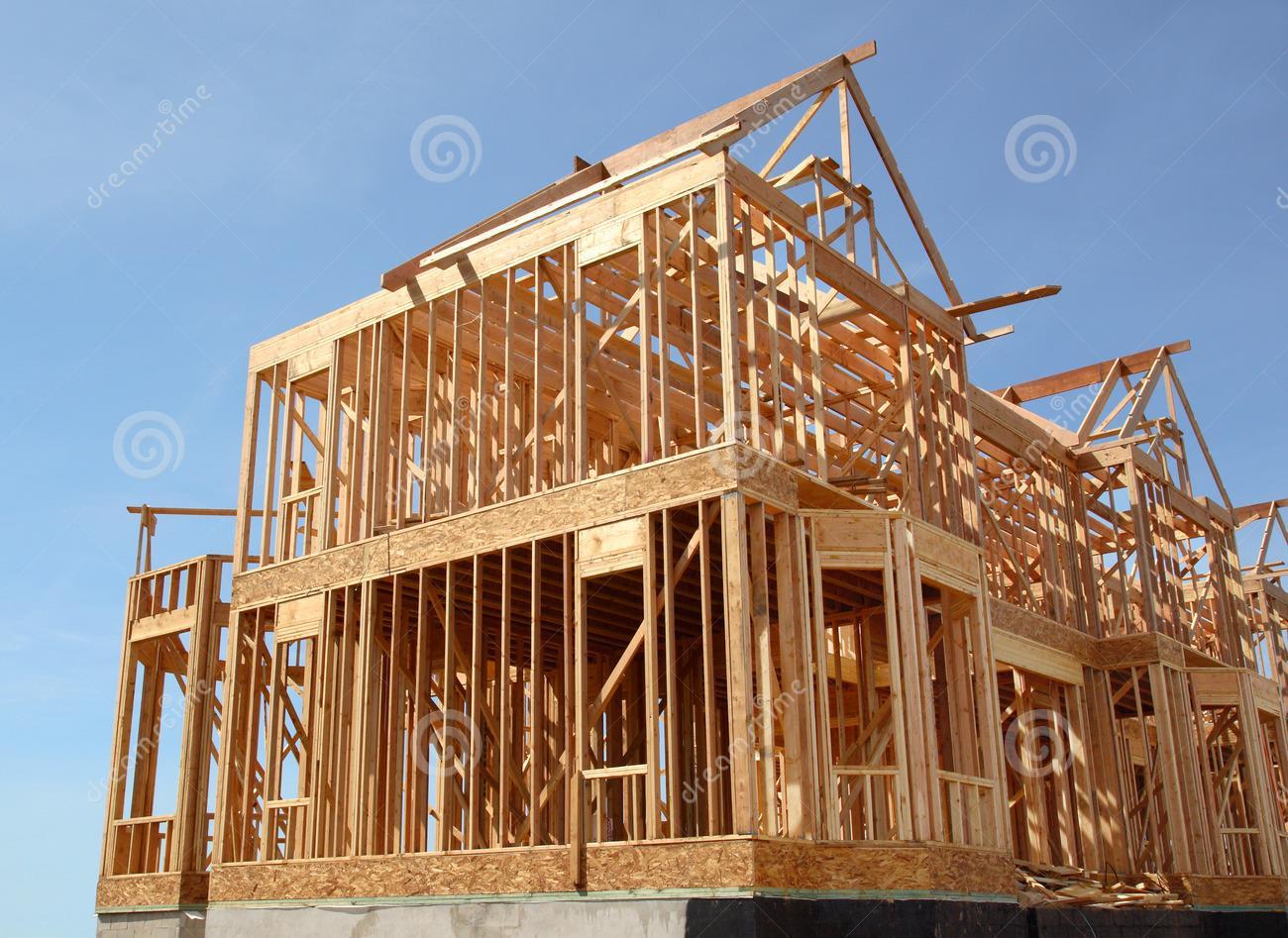

Sistema Plataforma

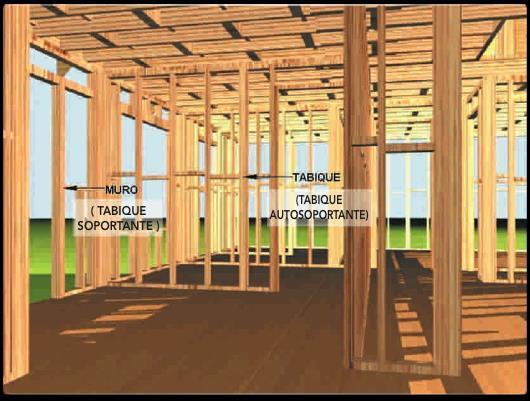

Es el método más utilizado en la construcción de viviendas con estructura en madera. Su principal ventaja es que cada piso (primero segundo nivel) permite la construcción independiente de los tabiques soportantes y autosoportantes, a la vez de proveer de una plataforma o superficie de trabajo sobre la cual se pueden armar y levantar.
Sistema Plataforma
Sistema Continuo (desventaja es la longitud de las piezas)
Sistemas Estructurales
Sistema Plataforma
Sistemas Estructurales

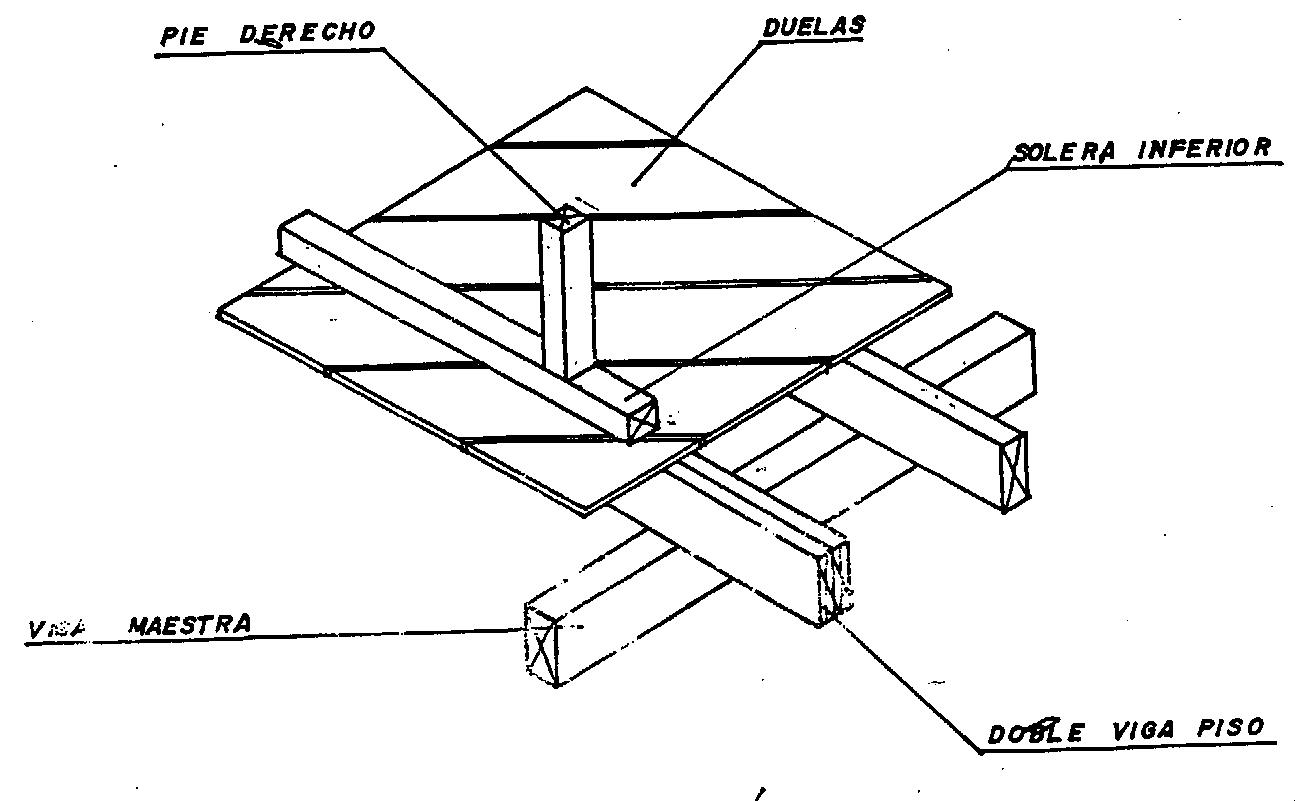

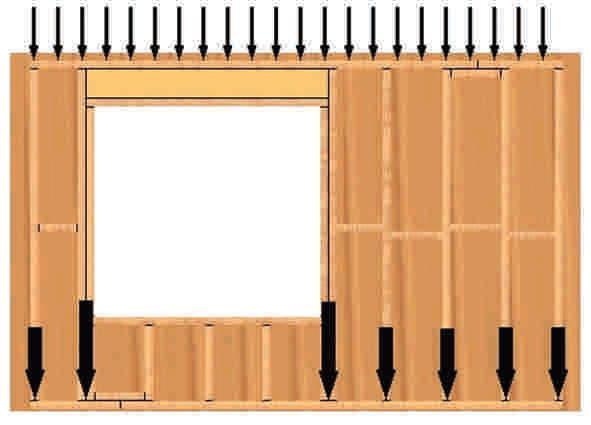

Esquema de distribución de cargas verticales desde niveles superiores a pie derecho, y de estos a solera inferior.
Pies derechos
Separación columnas (pies derechos):
➢ Casa 1 Nivel: @ 24” (2’) a ejes
➢ Casa 2 Niveles: @ 16” (+/- 1.5’) a ejes
➢ Sección: 2”x4”
Rigidizante diagonal 1”x4”
Pies derechos
Estructura

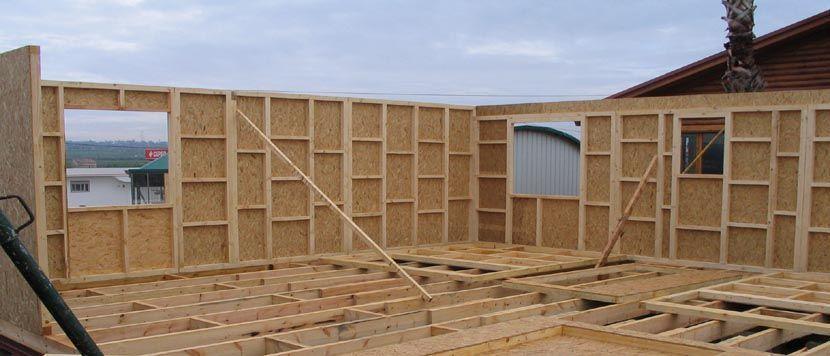

Panel estructural
Plywood fenólico 4’ x 8’ x1/2”
En caras exteriores de la construcción
Rigidizante
Estructura

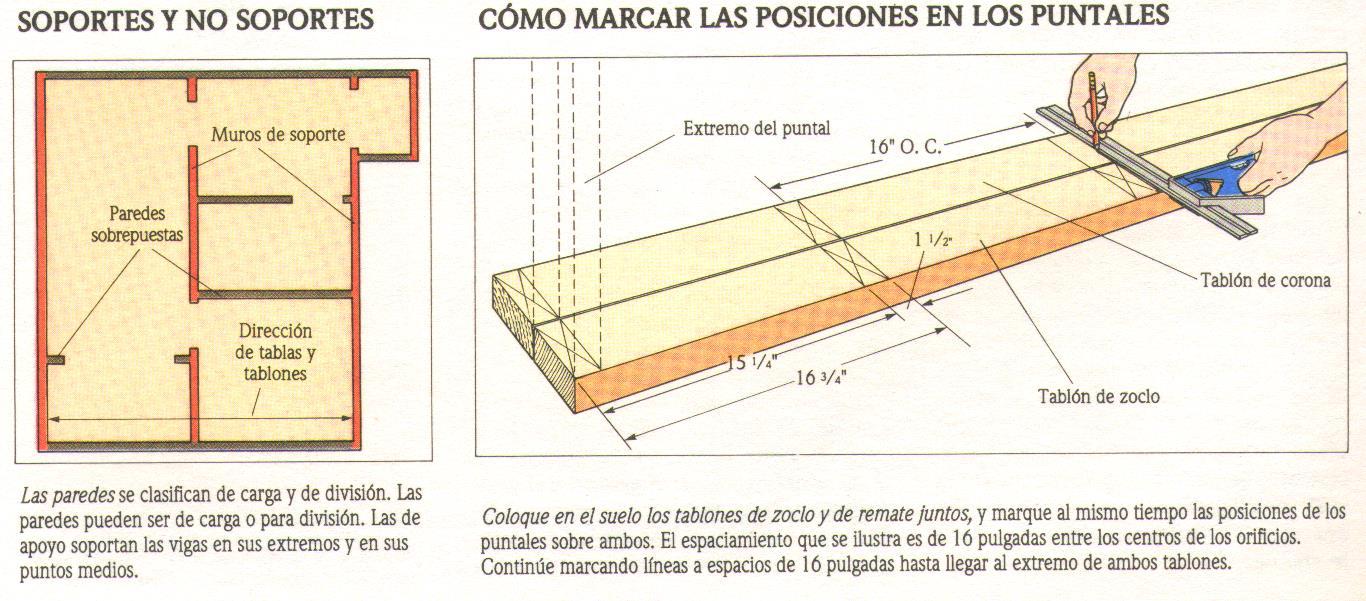

Trazo de pies derechos
Solera Inferior
Solera Superior

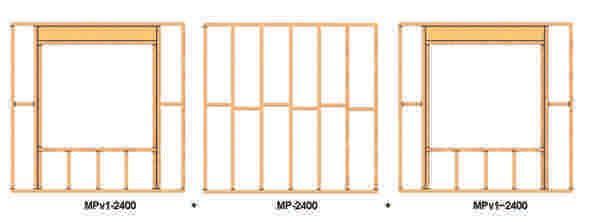

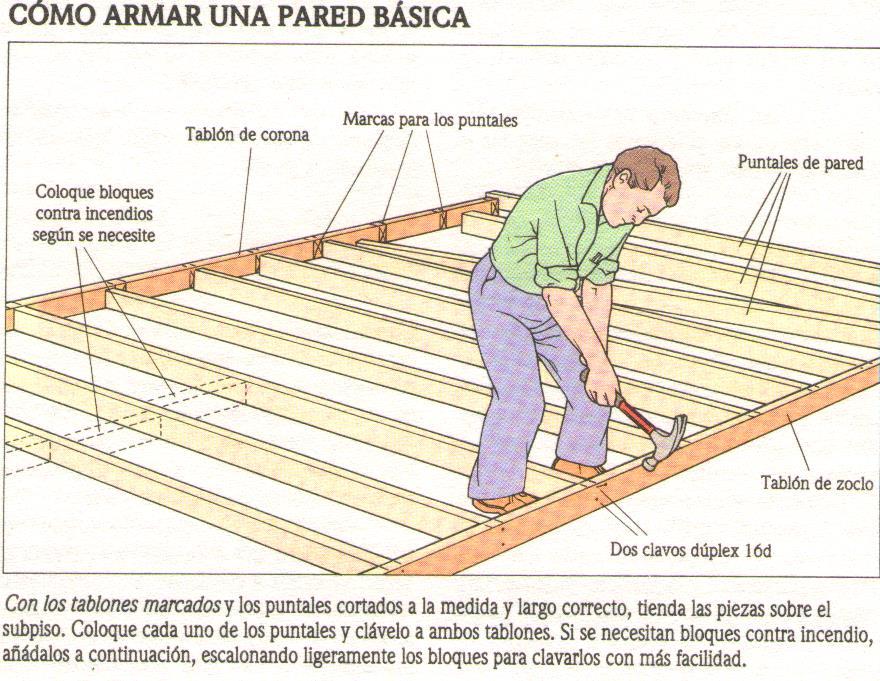

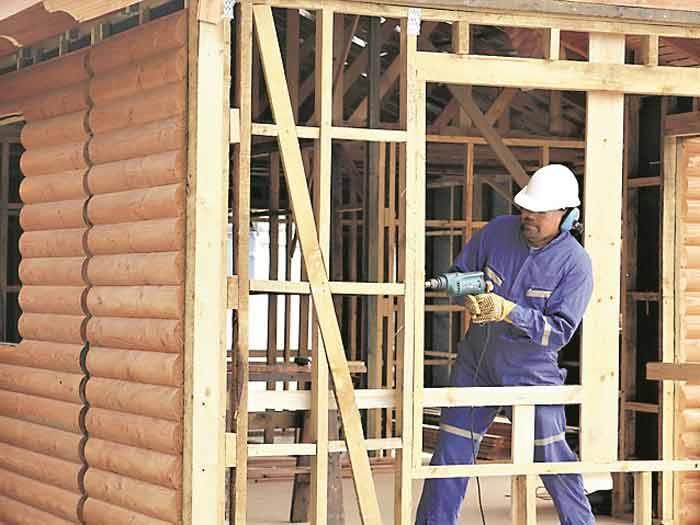

Armado de muro

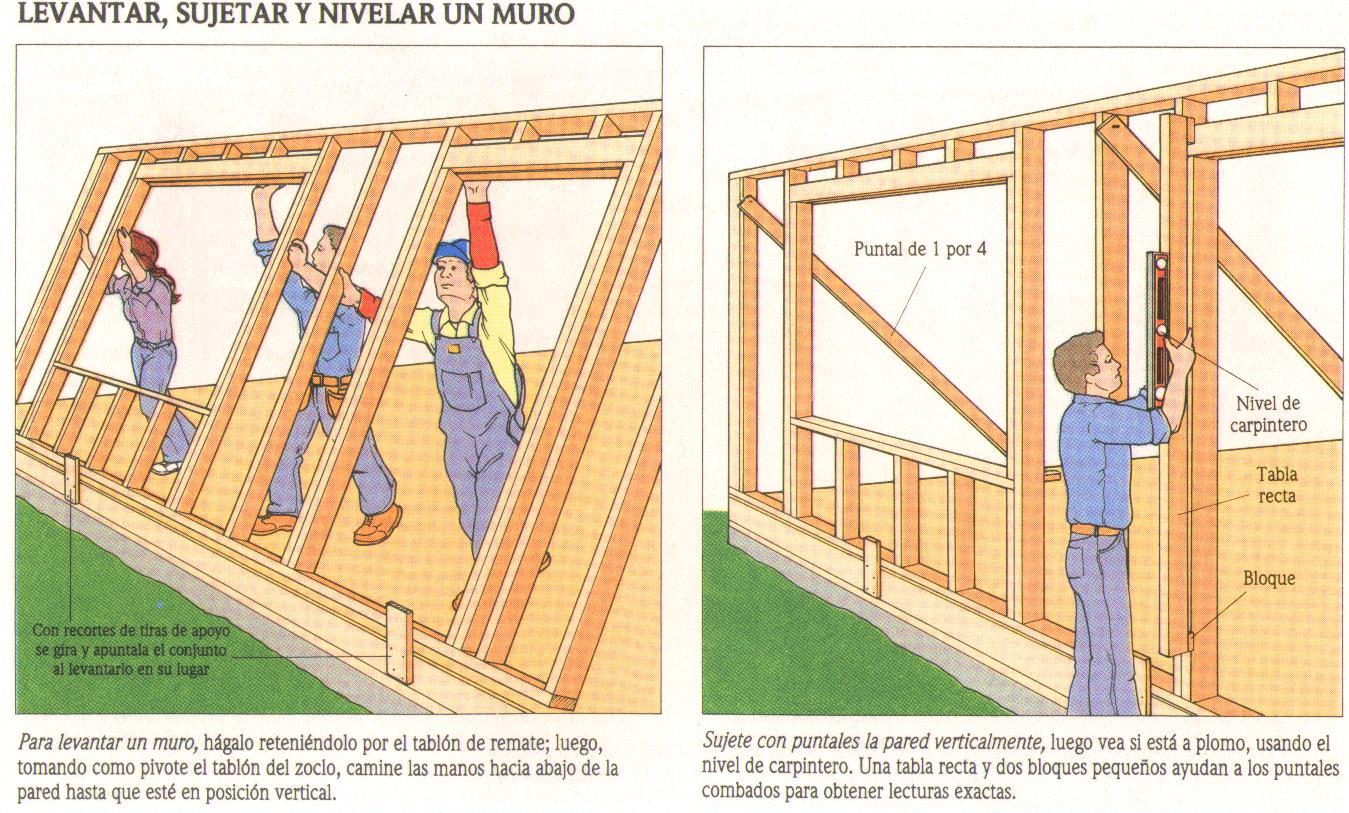

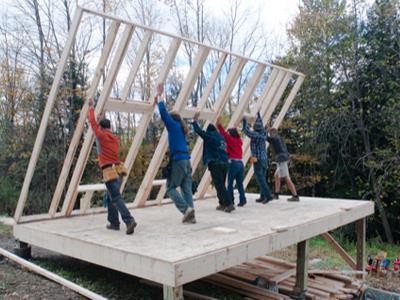

Levantado de muro Vanos doblemente
reforzados
Levantado de muro Vanos doblemente reforzados

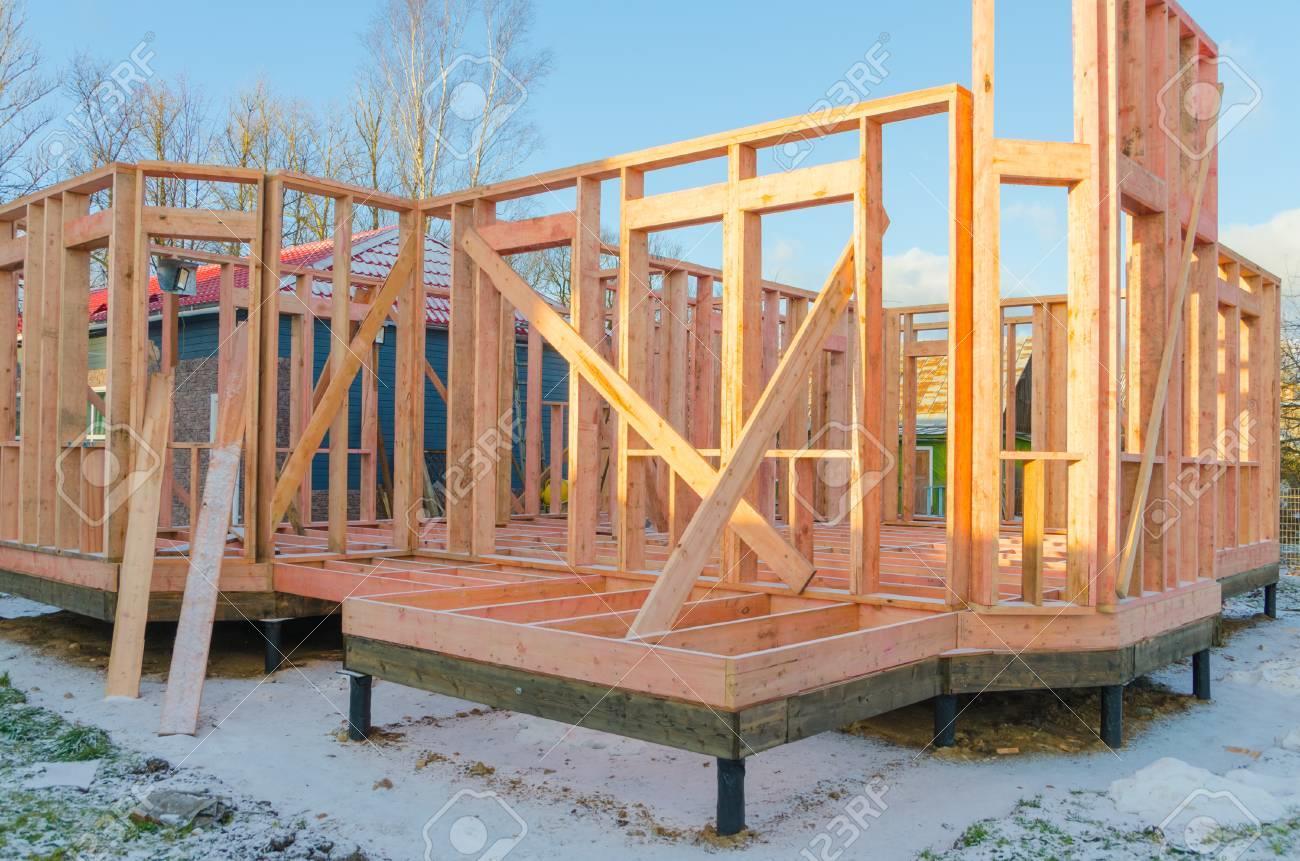

Apuntalamiento (temporal)
Mientras se fijan los muros entre ellos
Muros intermedios
Muros intermedios

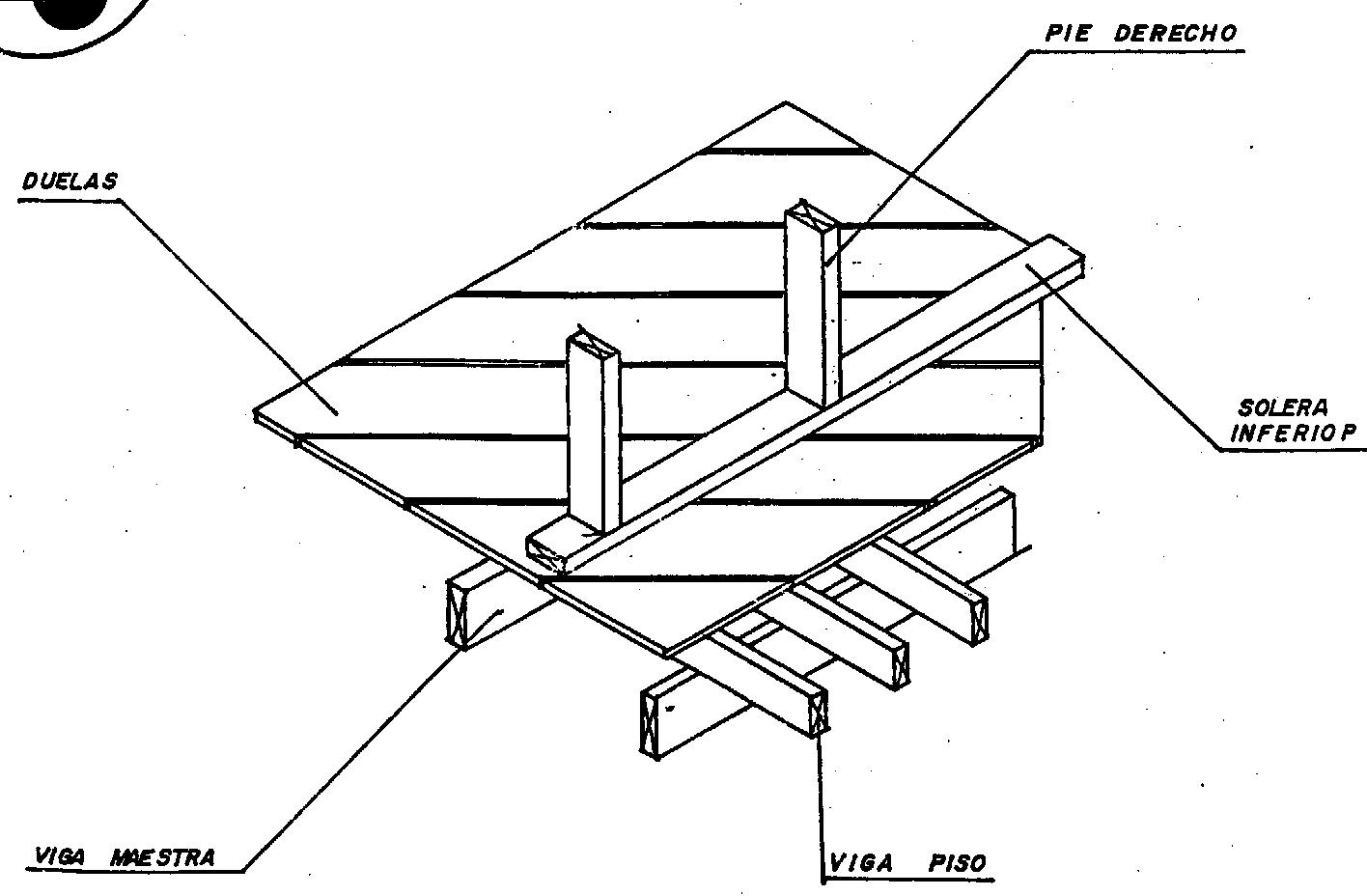

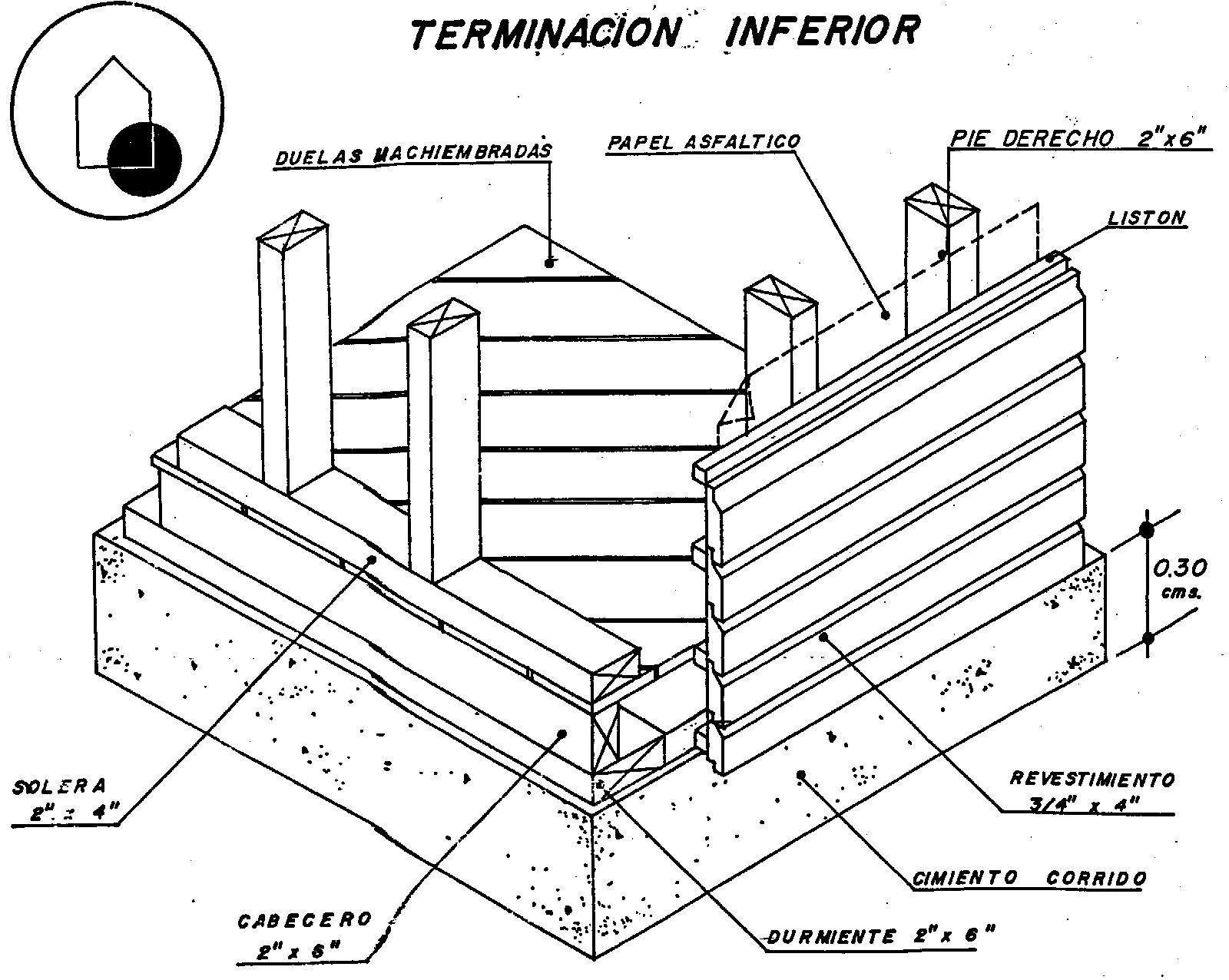

Arranque pies derechos
Arranque pies derechos desde piso
Conformación muro
Conformación
muro desde piso a entrepiso

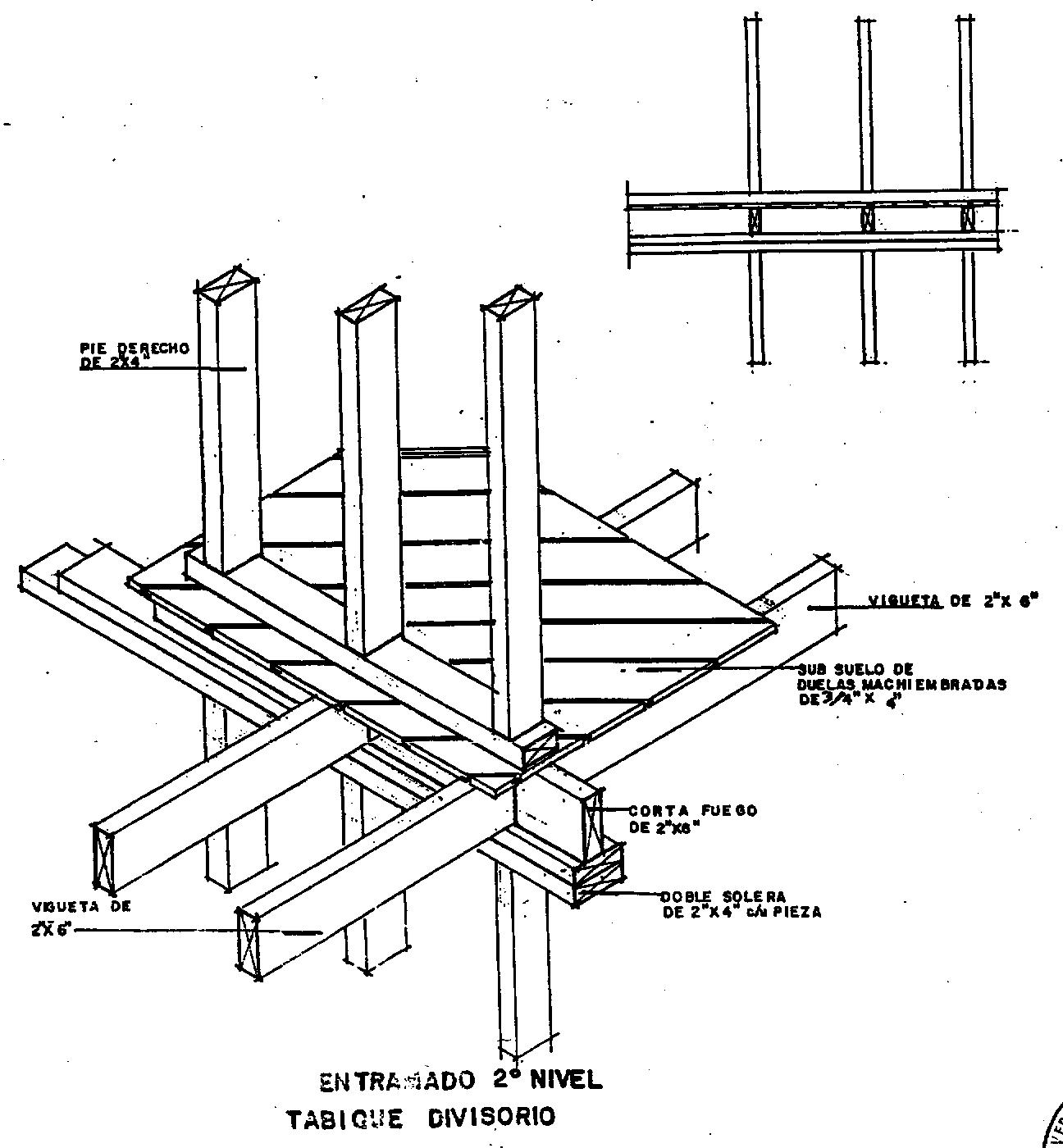

Arranque pies derechos desde entrepiso Arranque
Refuerzo de muros intermedios

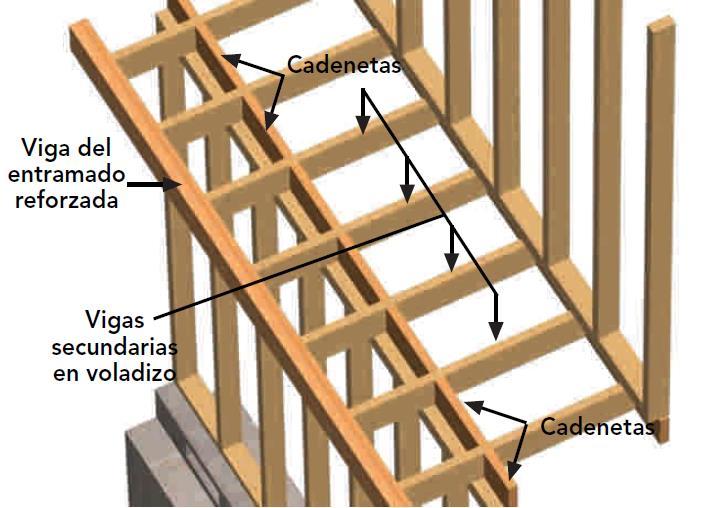

Muro en voladizo

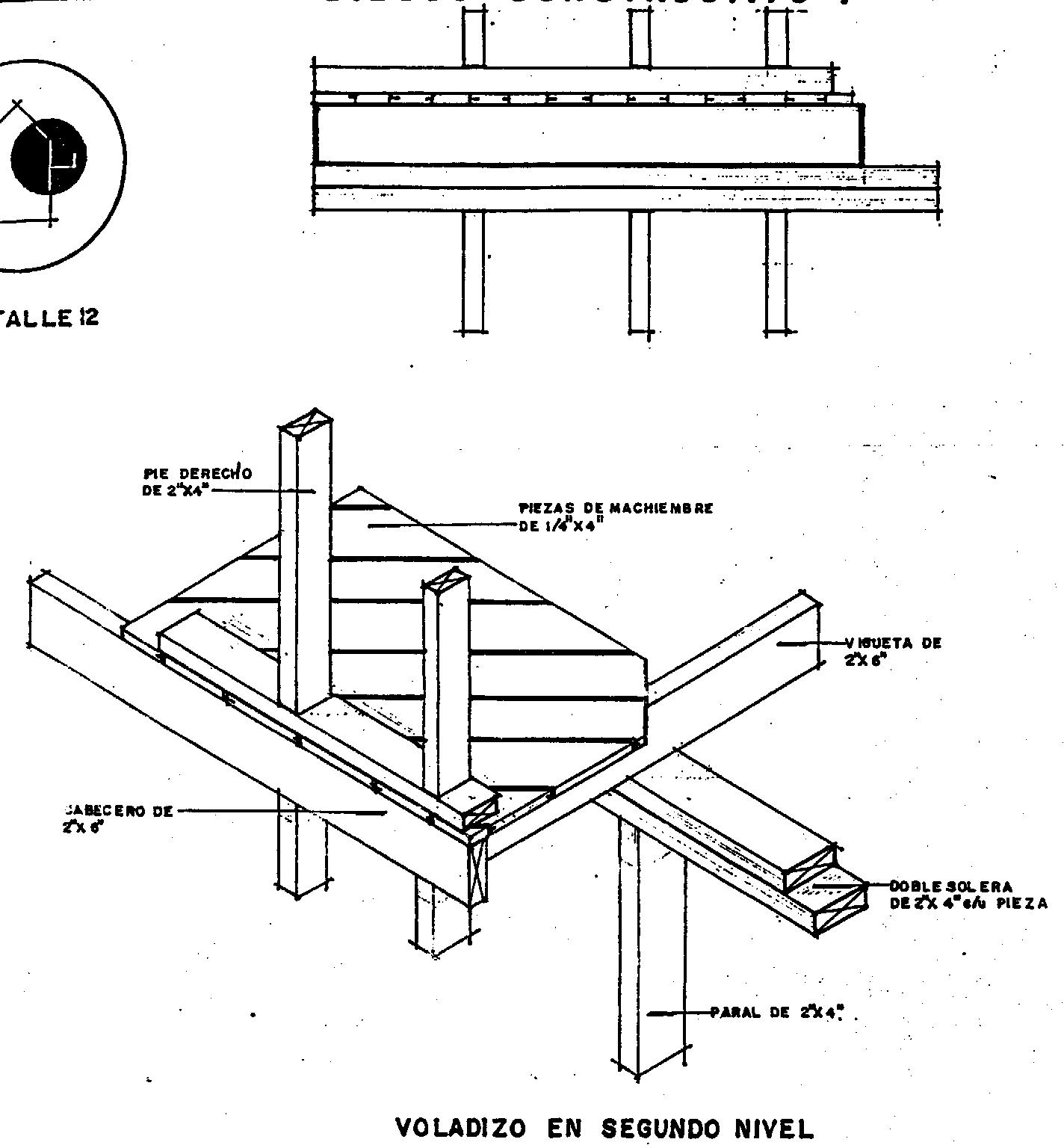

Muro en voladizo segundo nivel
Muro en voladizo
Muro en voladizo segundo nivel

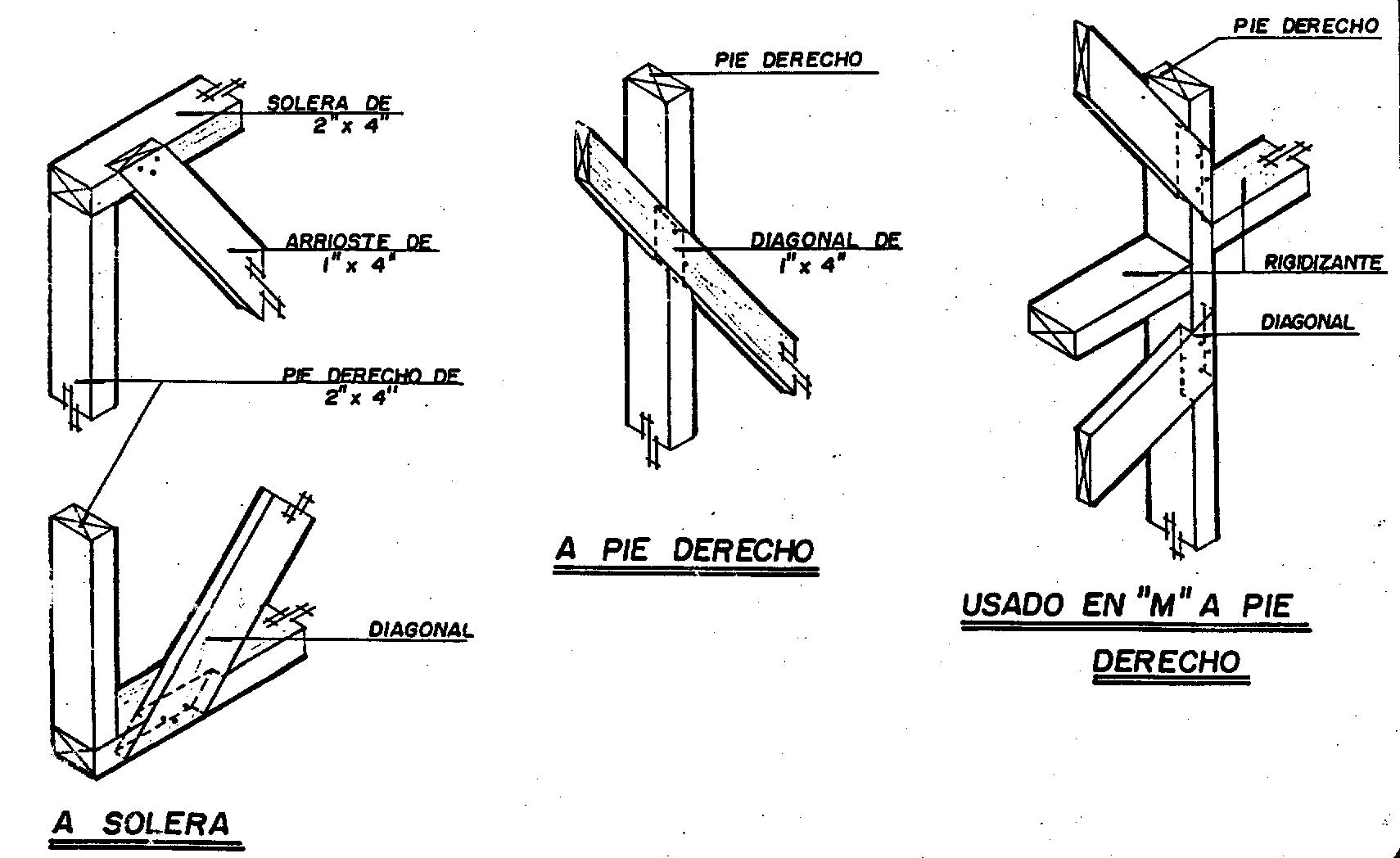

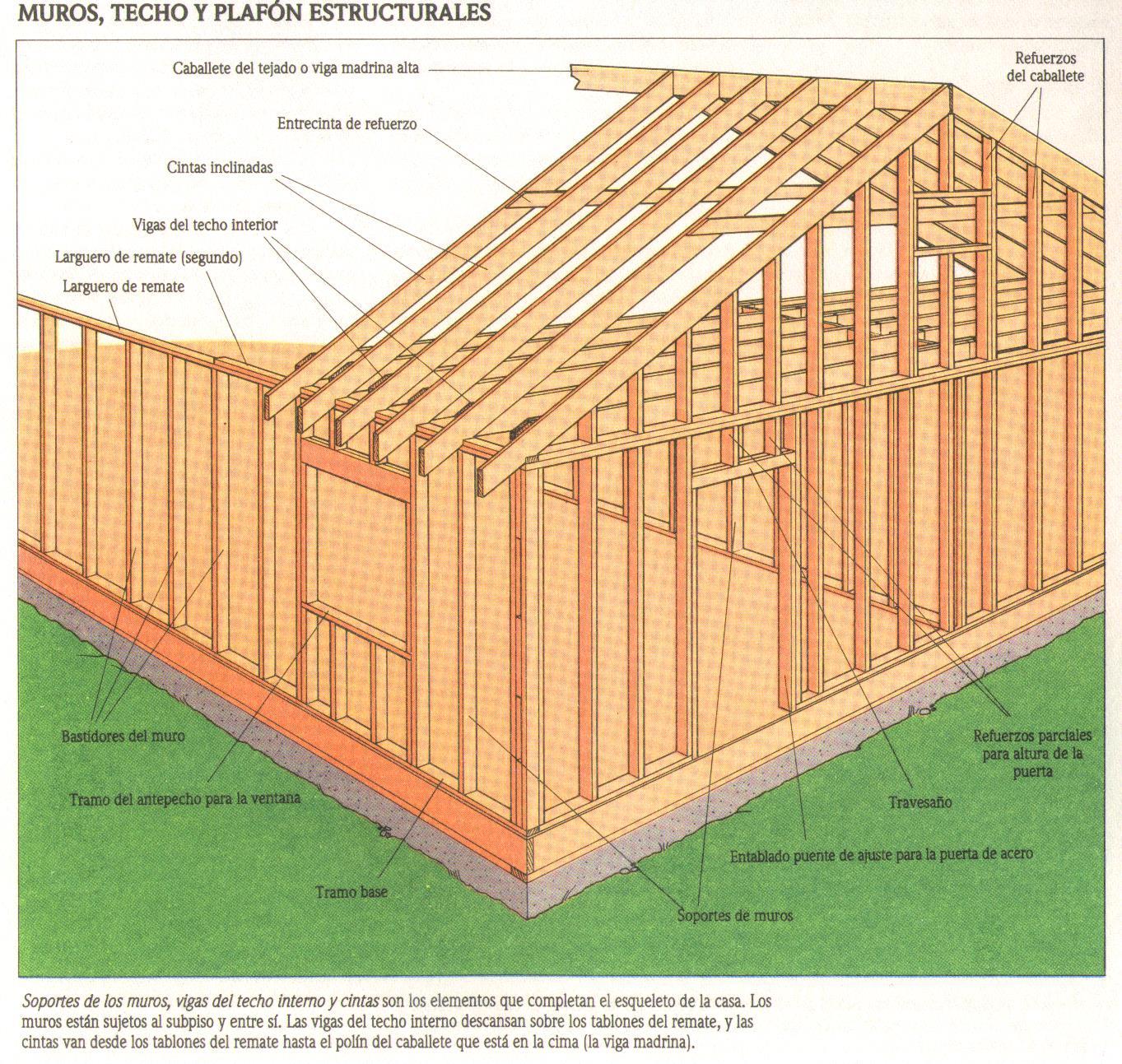

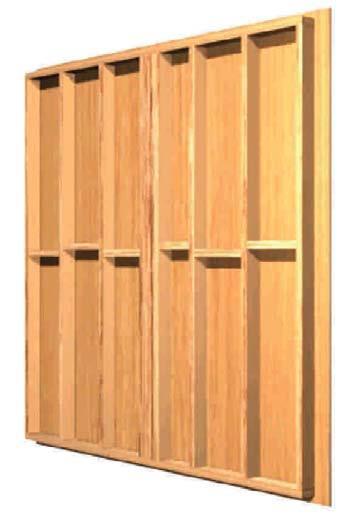

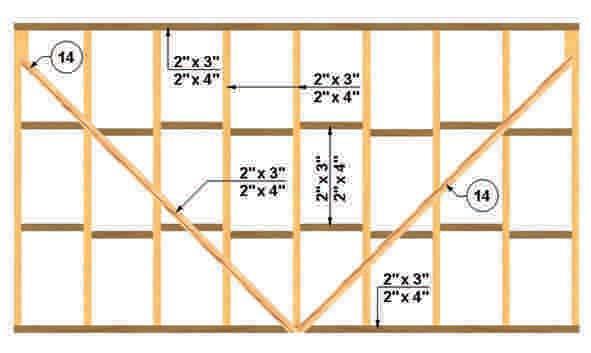

Arriostramiento (rigidizantes)
Diagonales
Arriostramiento (rigidizantes)
Diagonales
1”x4”
1” x 4”
Horizontal 2”x4”
Arriostramiento (rigidizantes)
4’ máximo
Dimensiones dintel
Tamaño de dintel para un nivel Luz en pies
4” x 4”
4” x 6”
4” x 8”
Para dos niveles utilizar
1 de 4” x 12” o
2 de 2” x 12”
Hasta 4’
De 4’ a 6’
De 6’ a 8’

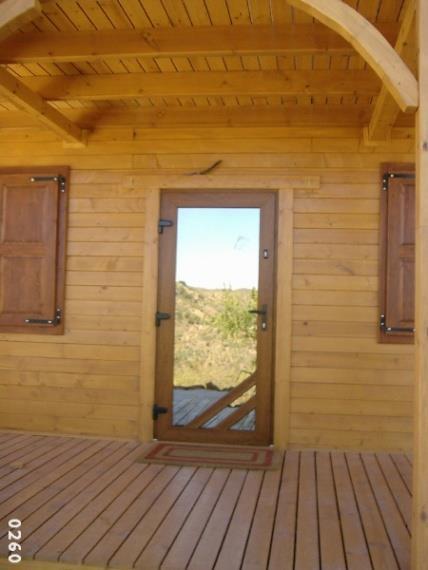

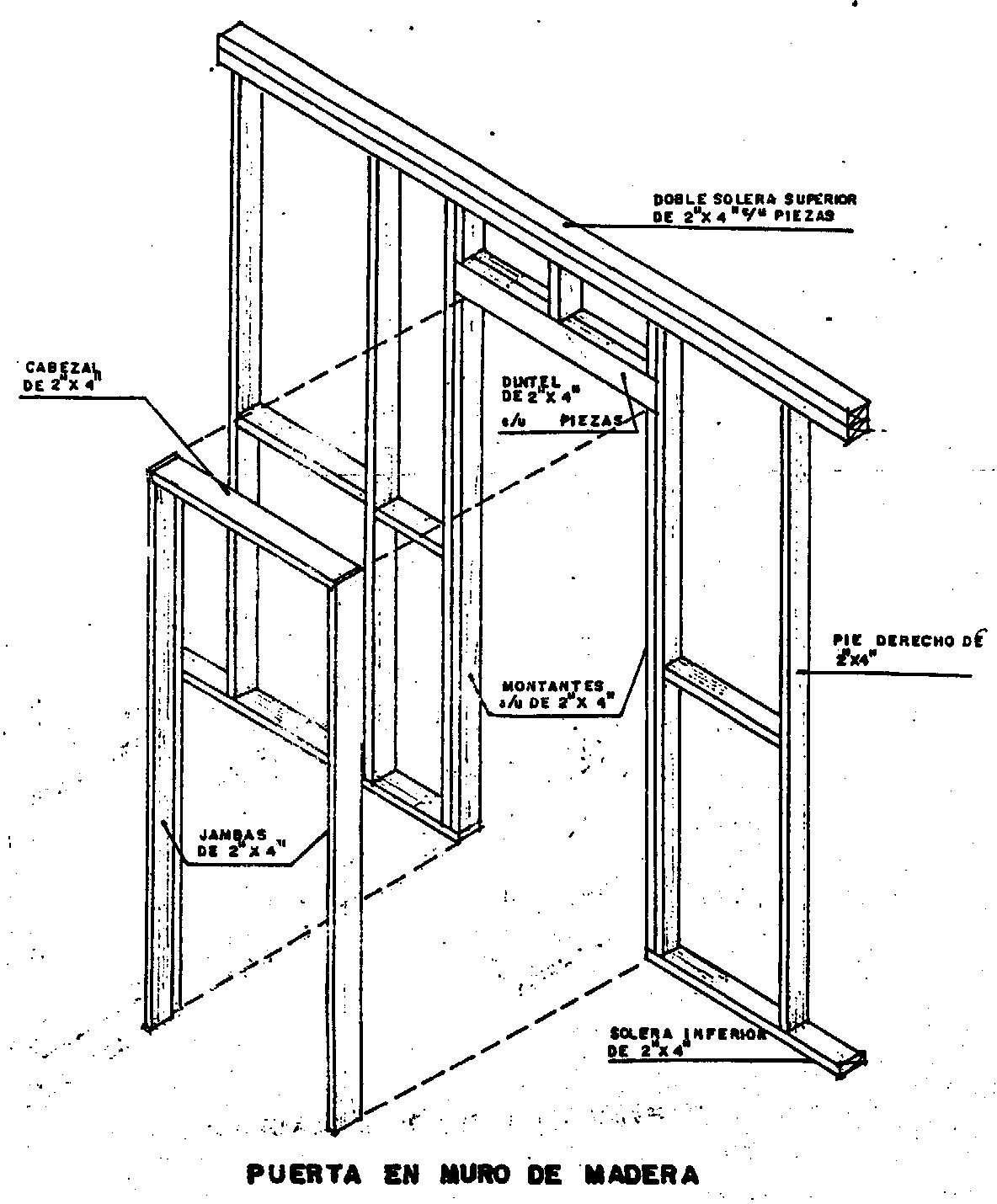

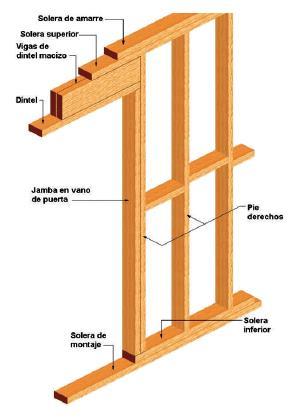

Puertas
Doble pie derecho 2”x4”
Puertas
Puertas

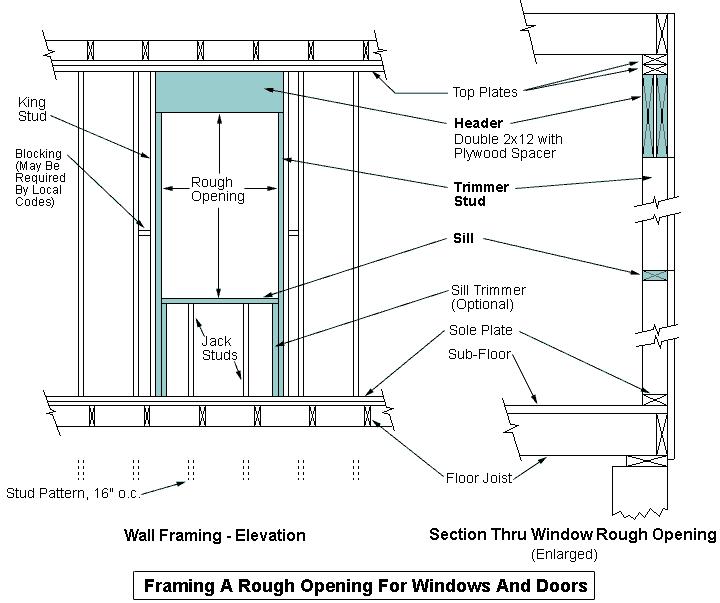

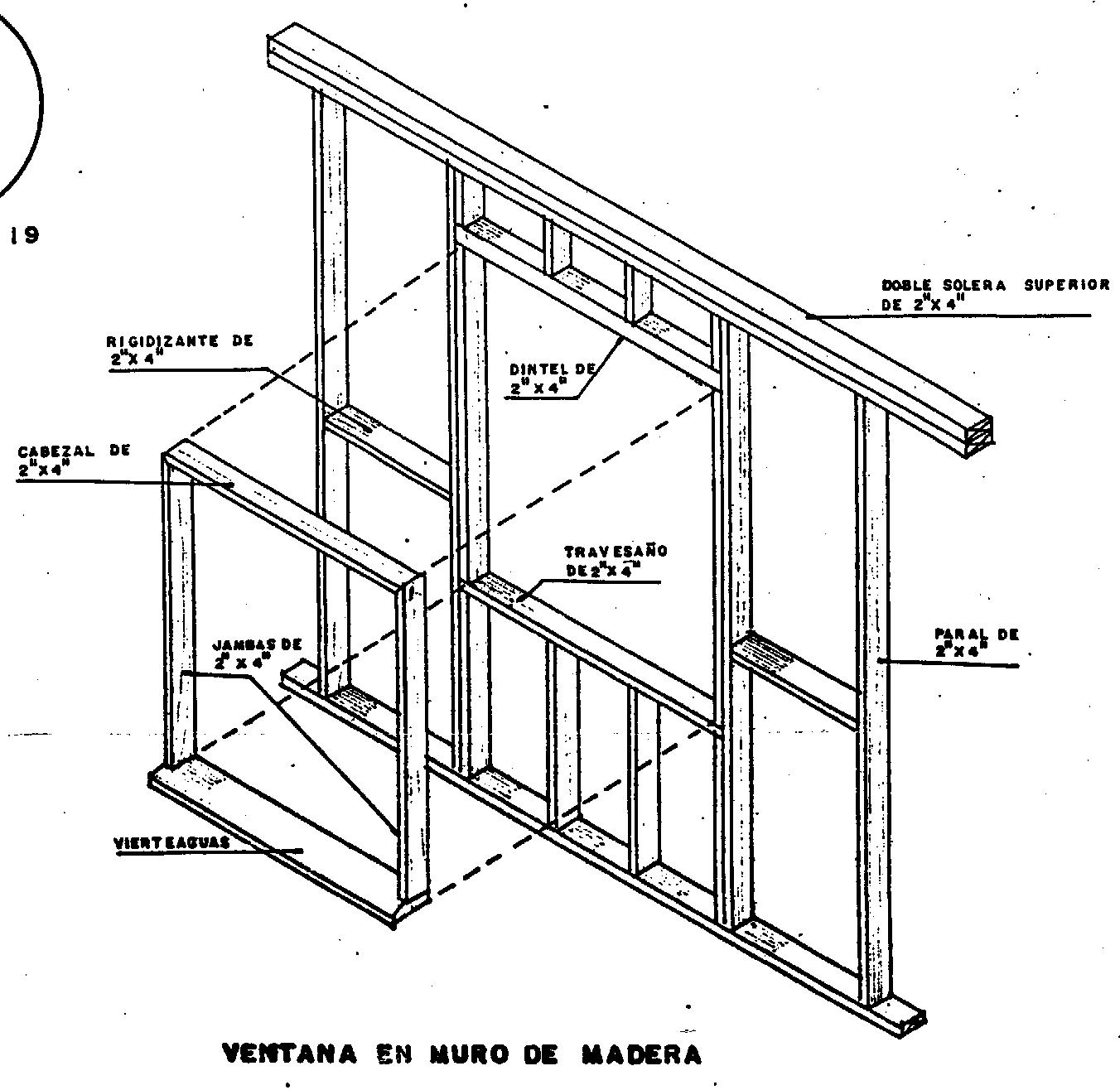

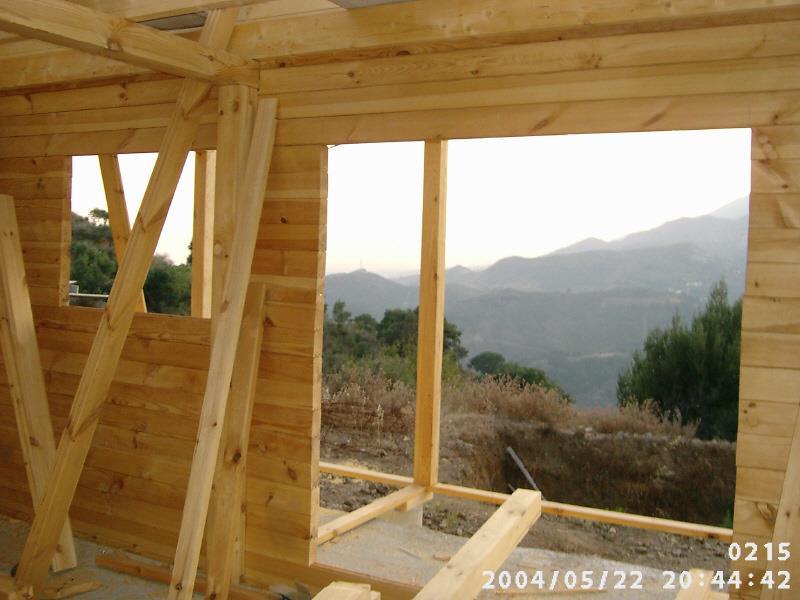

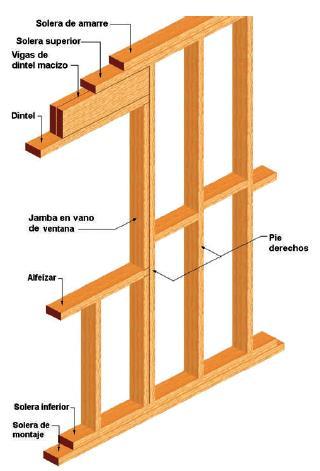

Ventanas
Doble pie derecho 2”x4”
Ventanas
Dintel
2”x4”

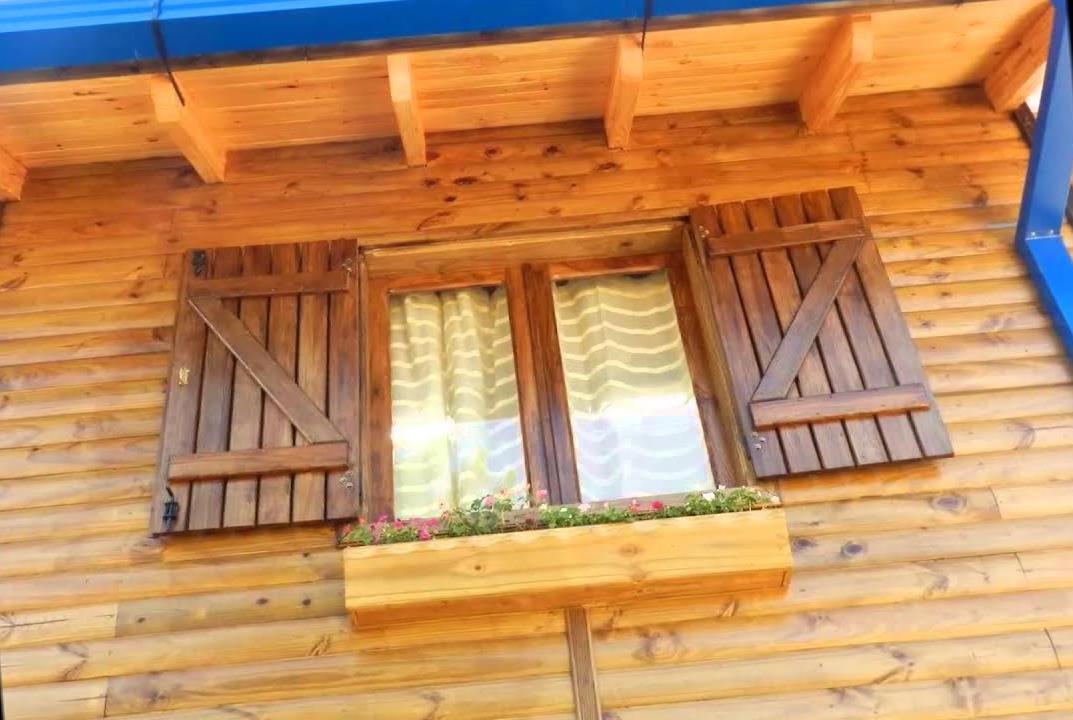

Ventanas Abatimientos
Proyectable Corrediza
Abatible Postigos Puertas interiores o exteriores
Ventanas

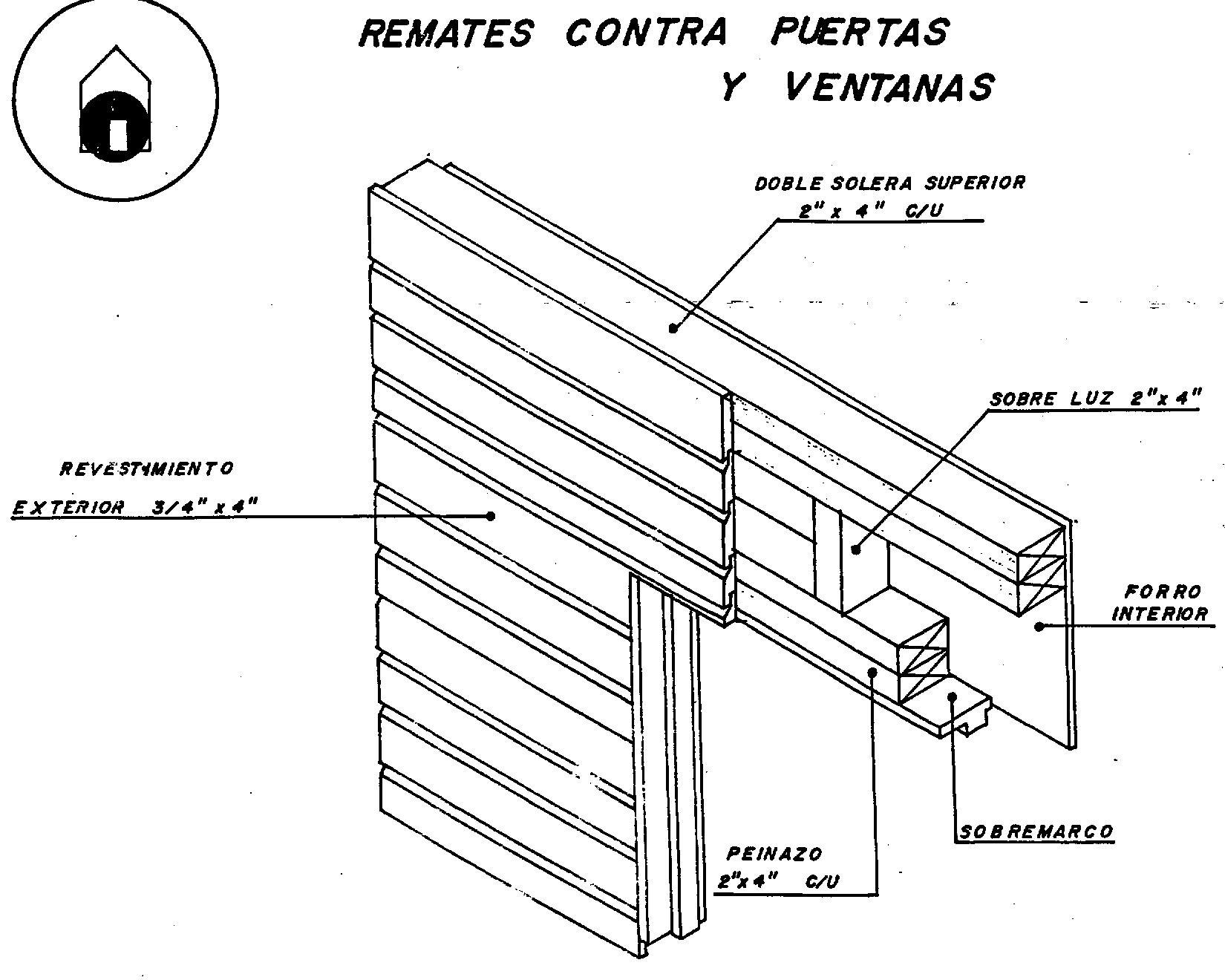

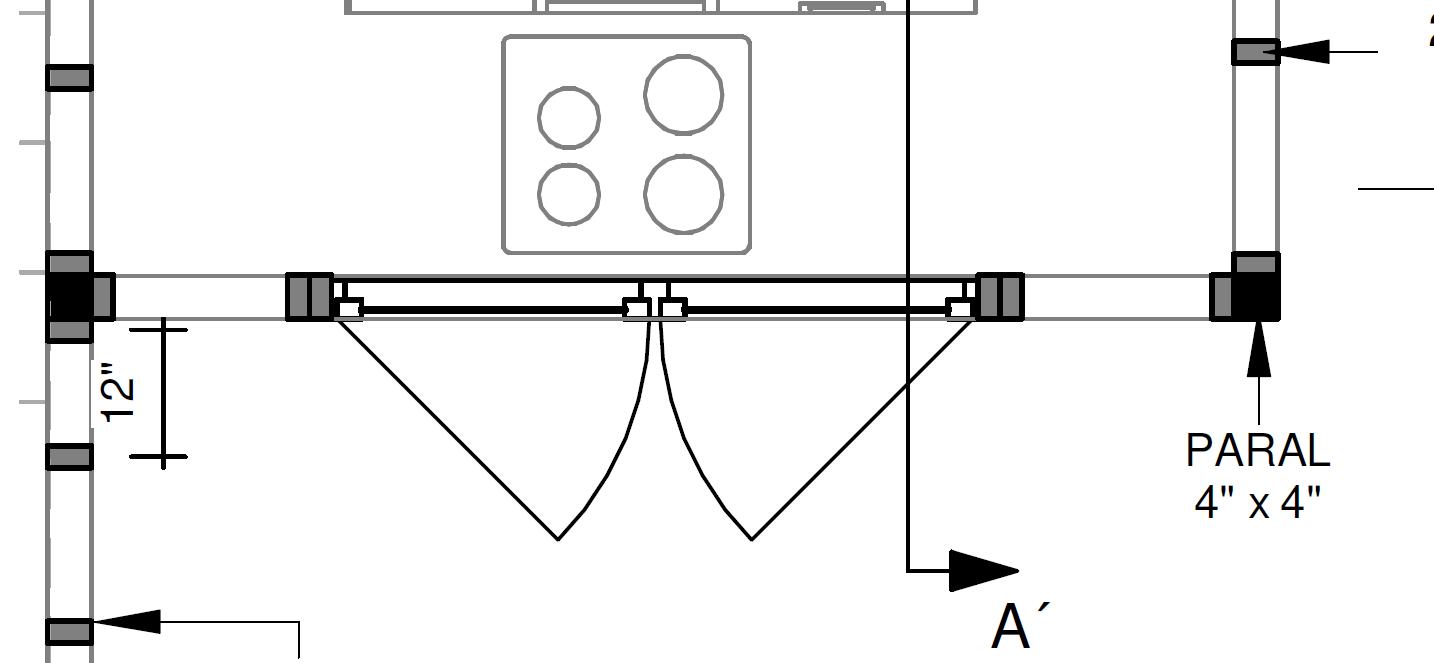

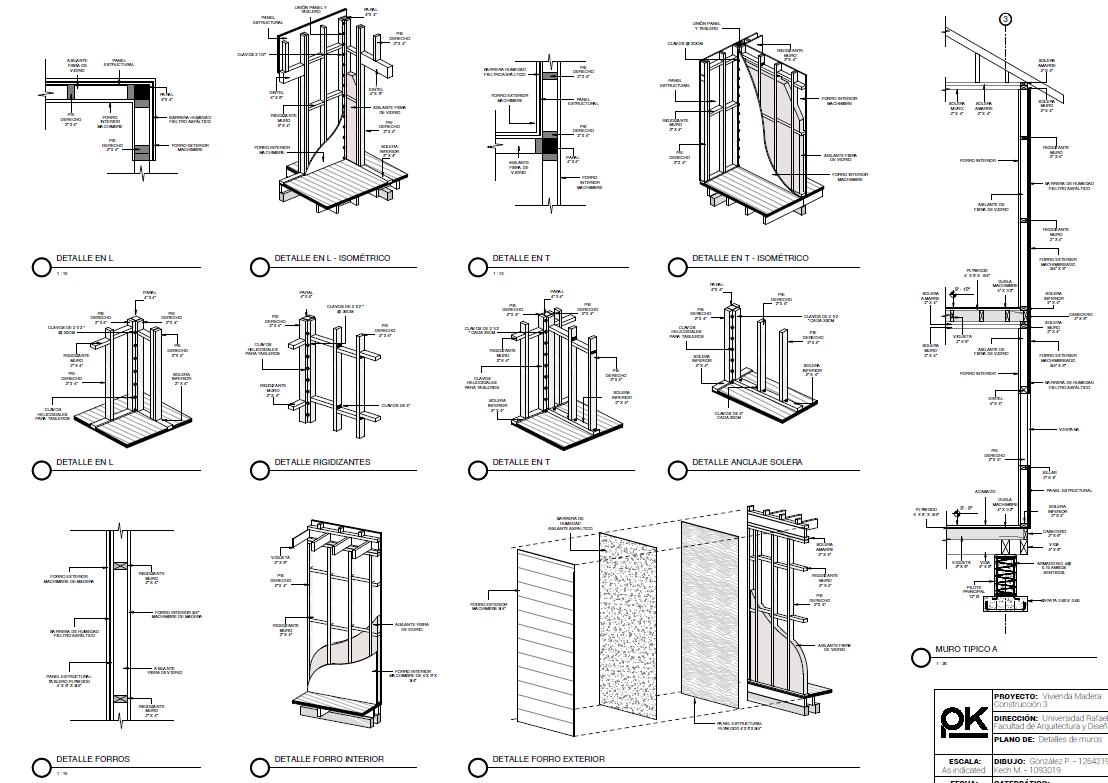

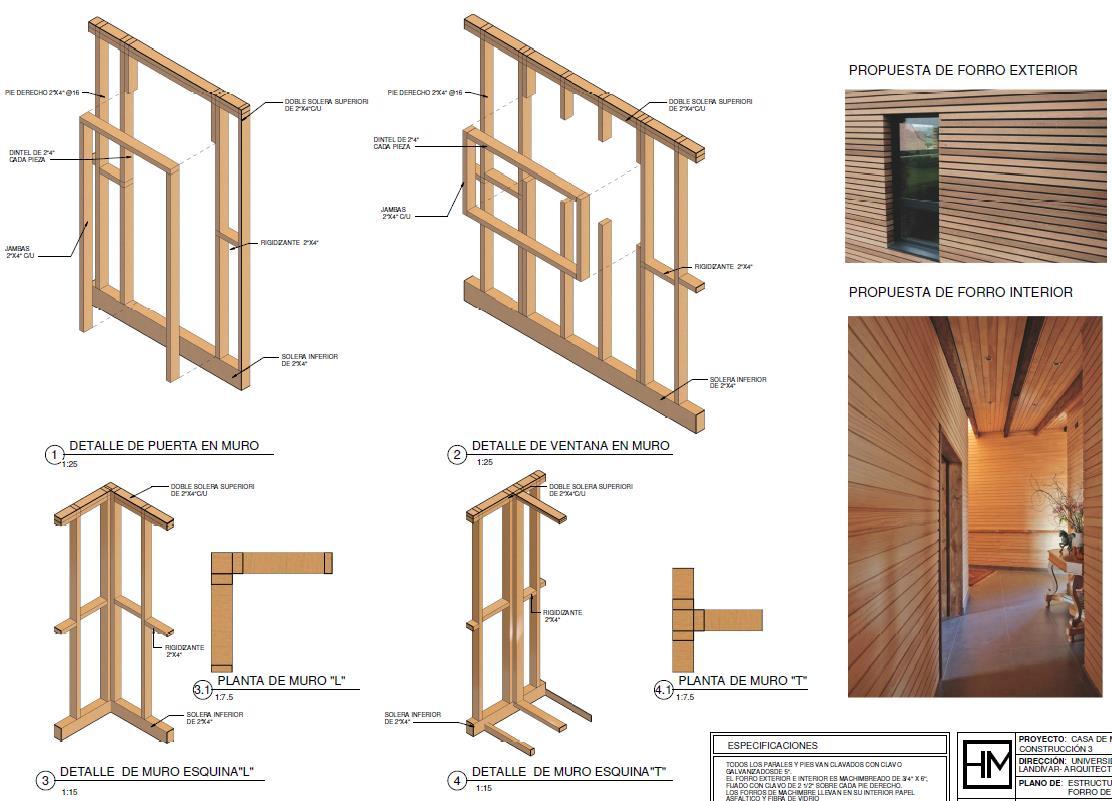

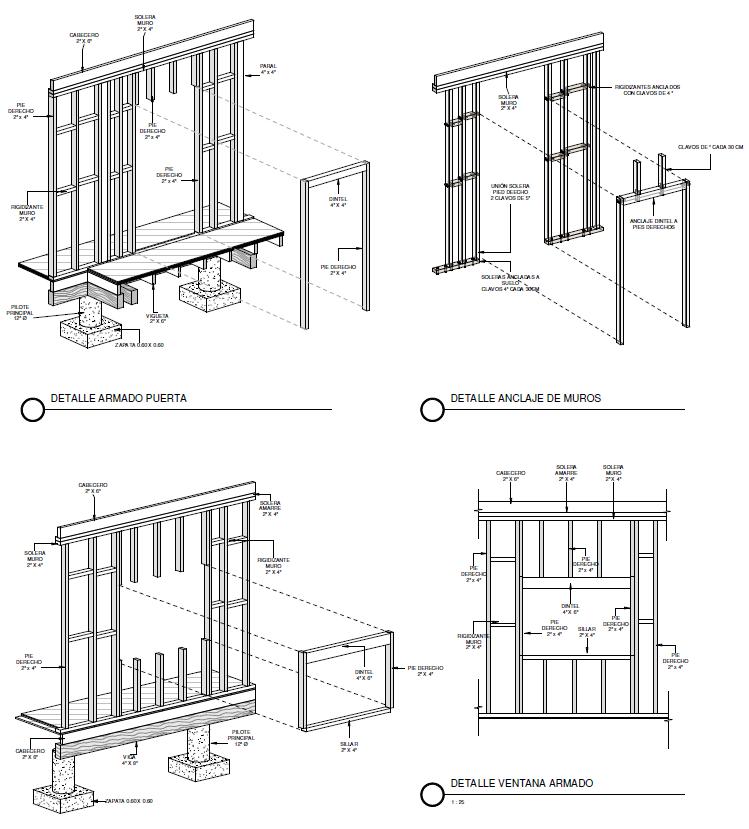

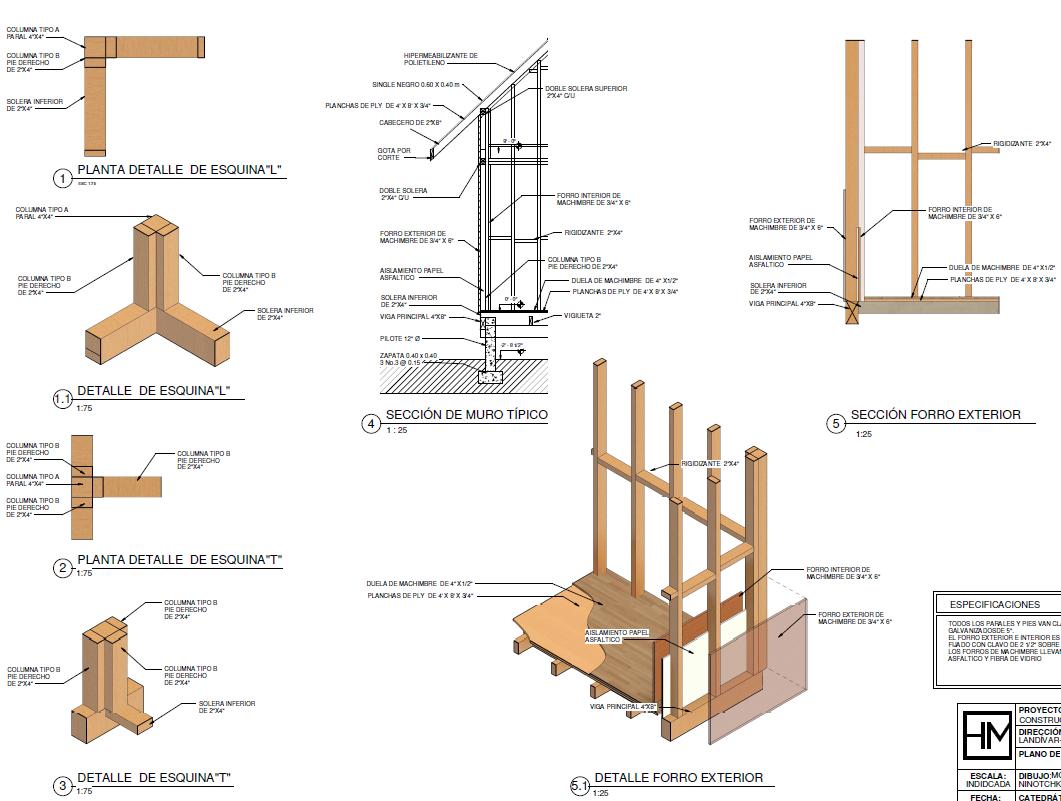

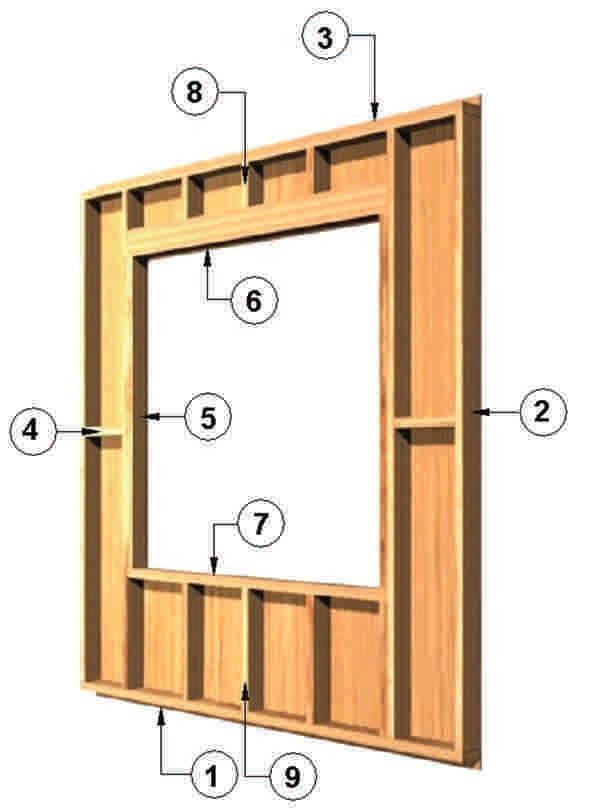

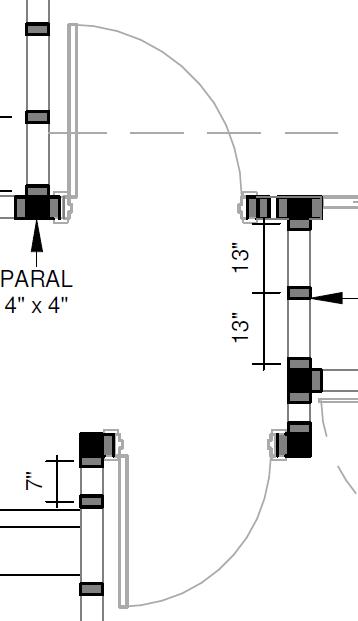

Detalles puerta + ventana

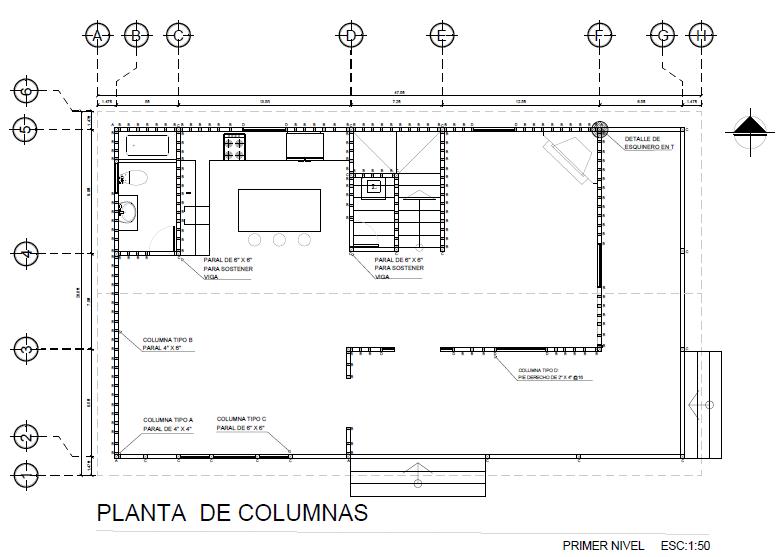

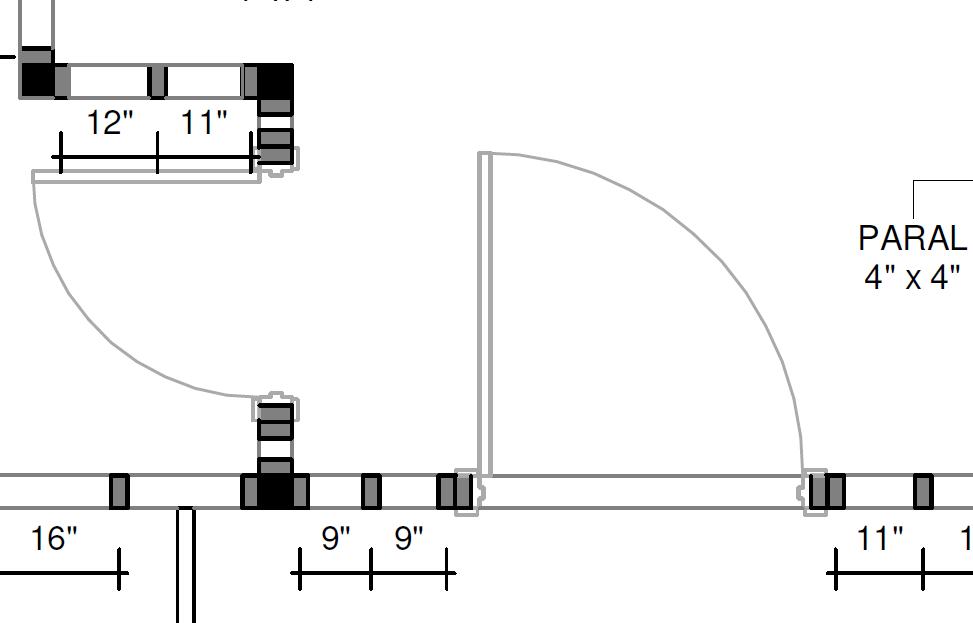

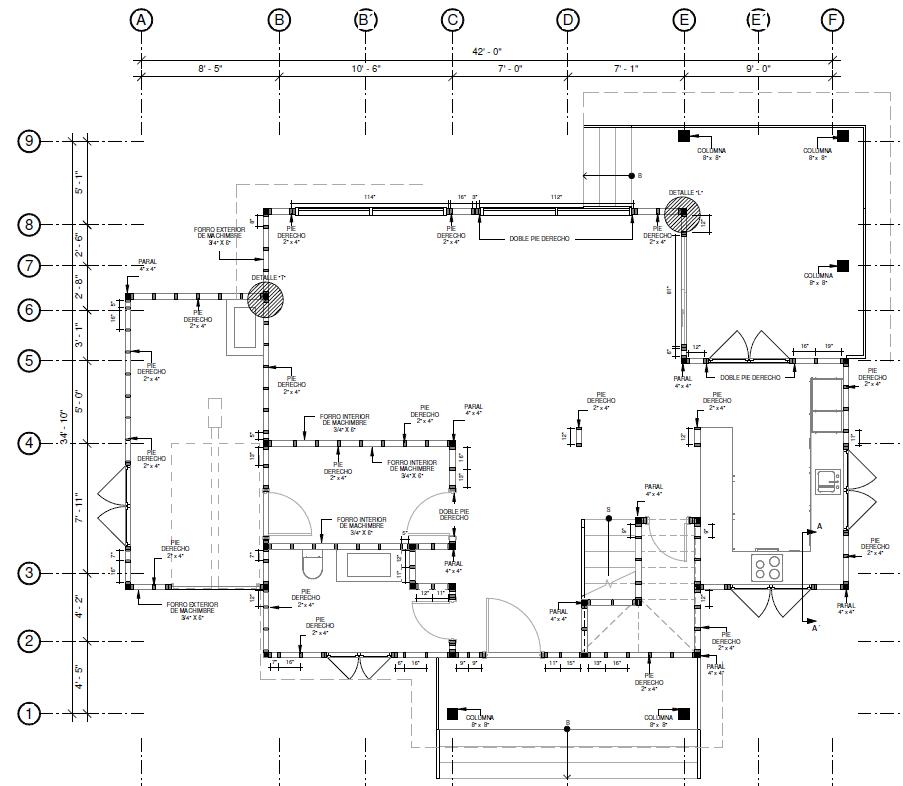

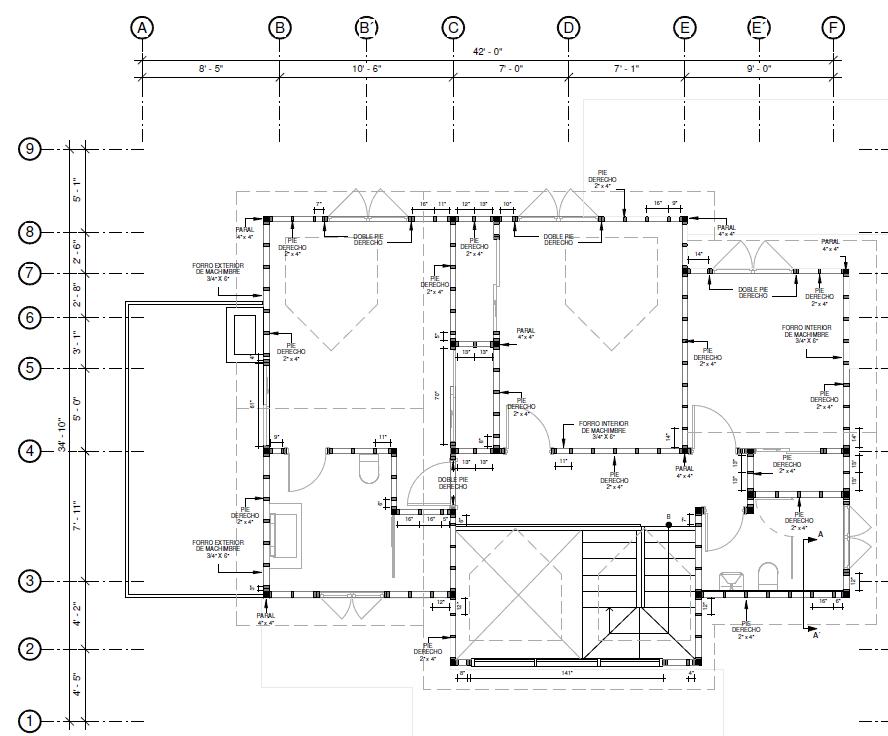

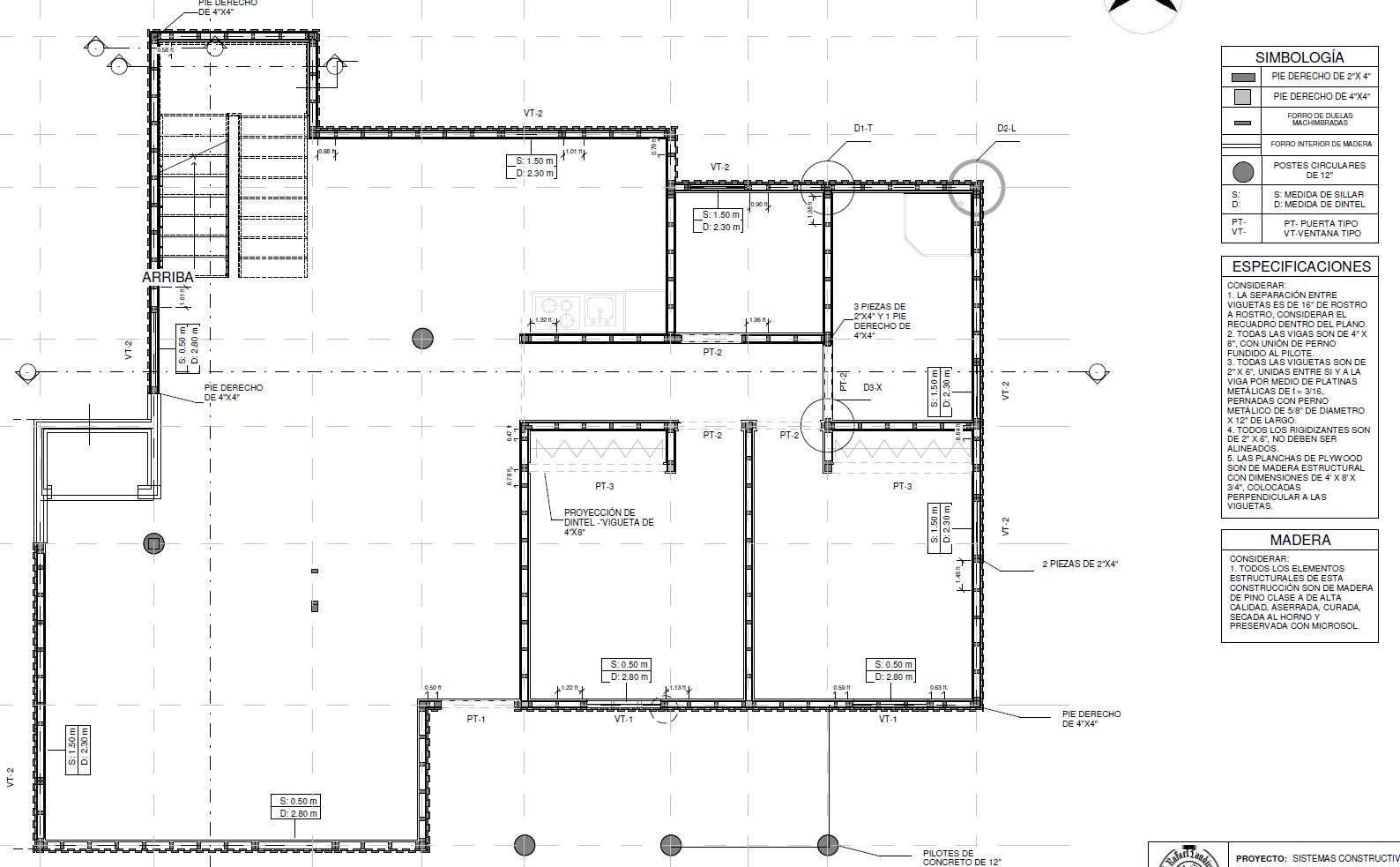

Planta columnas

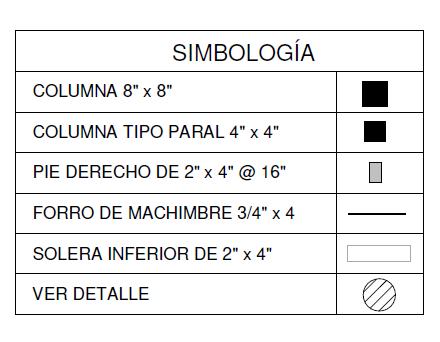

SIMBOLOGÍA
COLUMNA TIPO A: PARAL DE 4" x 4"
COLUMNA TIPO B: PIE DERECHO DE 2" x 4" @ 16"
COLUMNA TIPO C: PARAL DE 4" x 6"

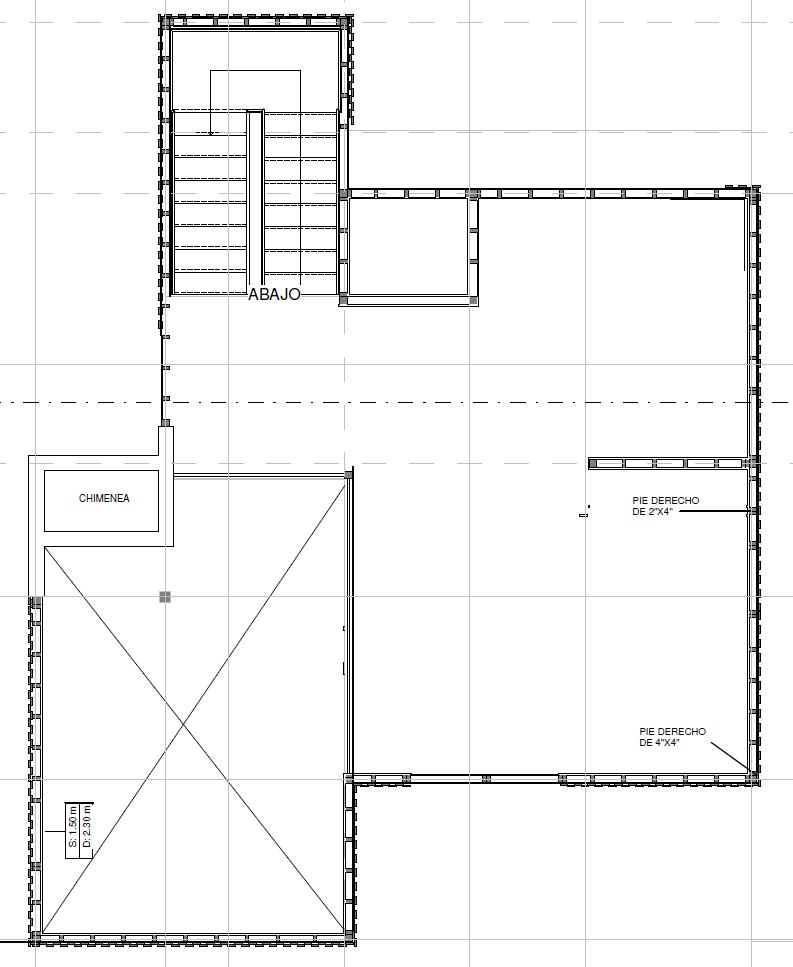

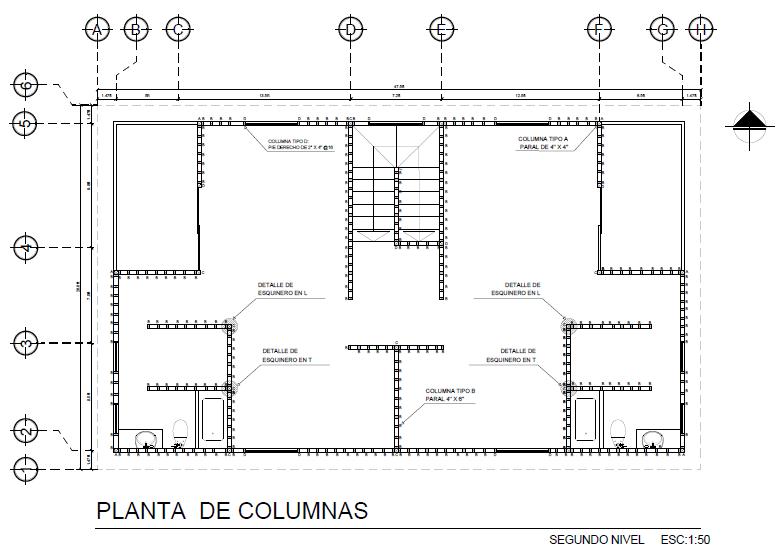

Planta columnas Segundo nivel

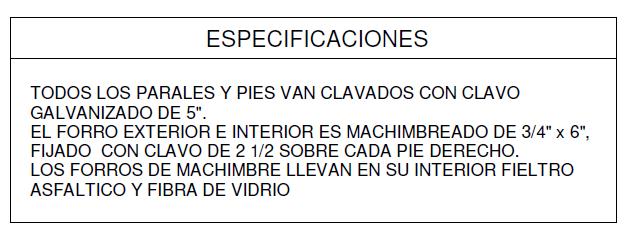

ESPECIFICACIONES
TODOS LOSPARALESY PÉS DERECHOS VANCLAVADOSA LASOLERA INFERIORCON CLAVOGALVANZADO DE 5",HINCADOS30º
LA SEPARACÓNDEPIÉSDERECHOS ES DE 16"A EJES
EL FORRO EXTERORDEMACHIMBRE DE 34" x6" VAFJADO CONCLAVO GALVANIZADO DE 2 1/2" SOBRECADA PÉ DERECHO
ENTREEL FORRO EXTERIORY LOSP ÉS DERECHOSSE COLOCAUNFORRO DE PAPEL ASFÁLTICO
EL ARROSTRE DE LOSMUROSES PORMEDIODERGIDIZANTES DE 2" x4"ENTRE CADA PIÉ DERECHO COLOCADOS DE FORMA DESFAZADA
Planta columnas Primer
Planta columnas Segundo nivel

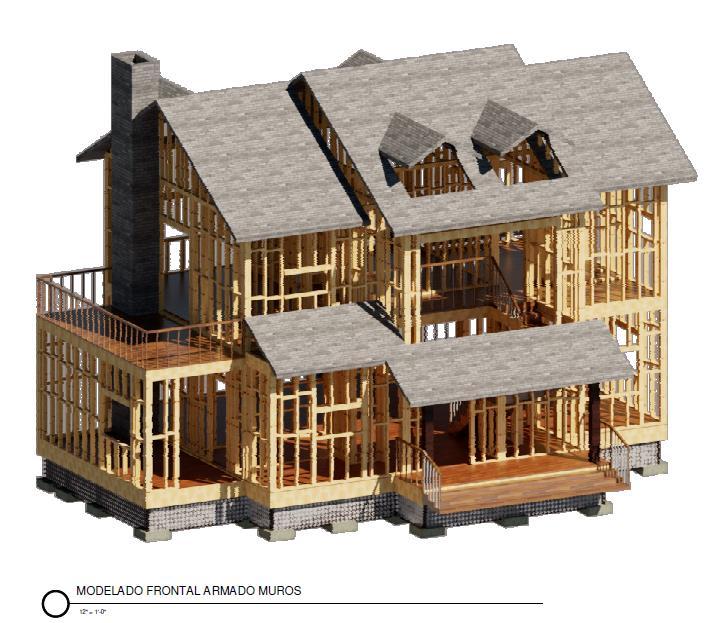

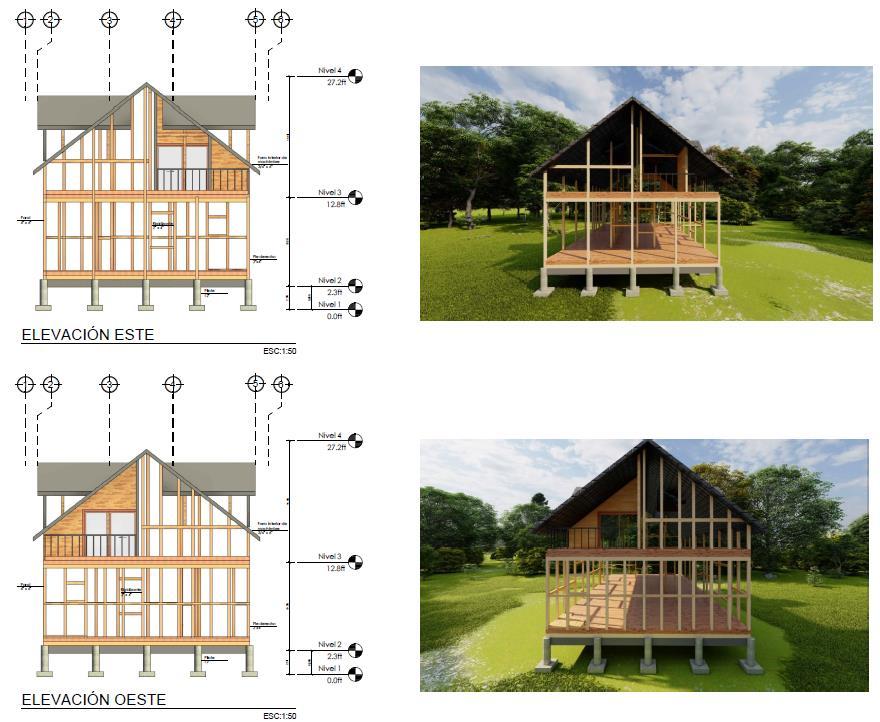

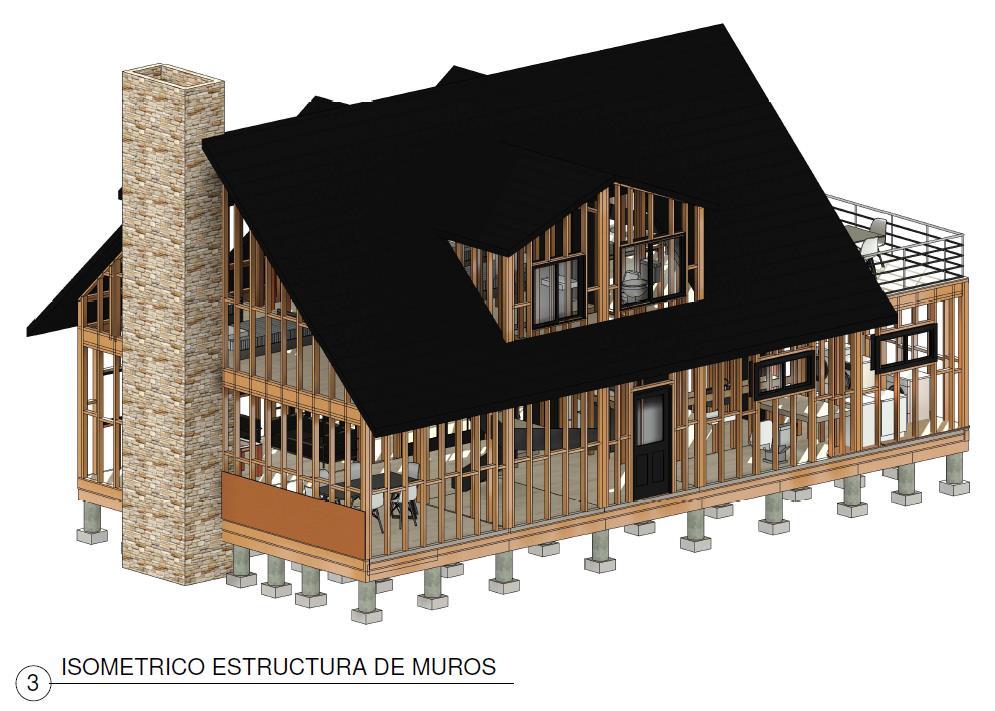

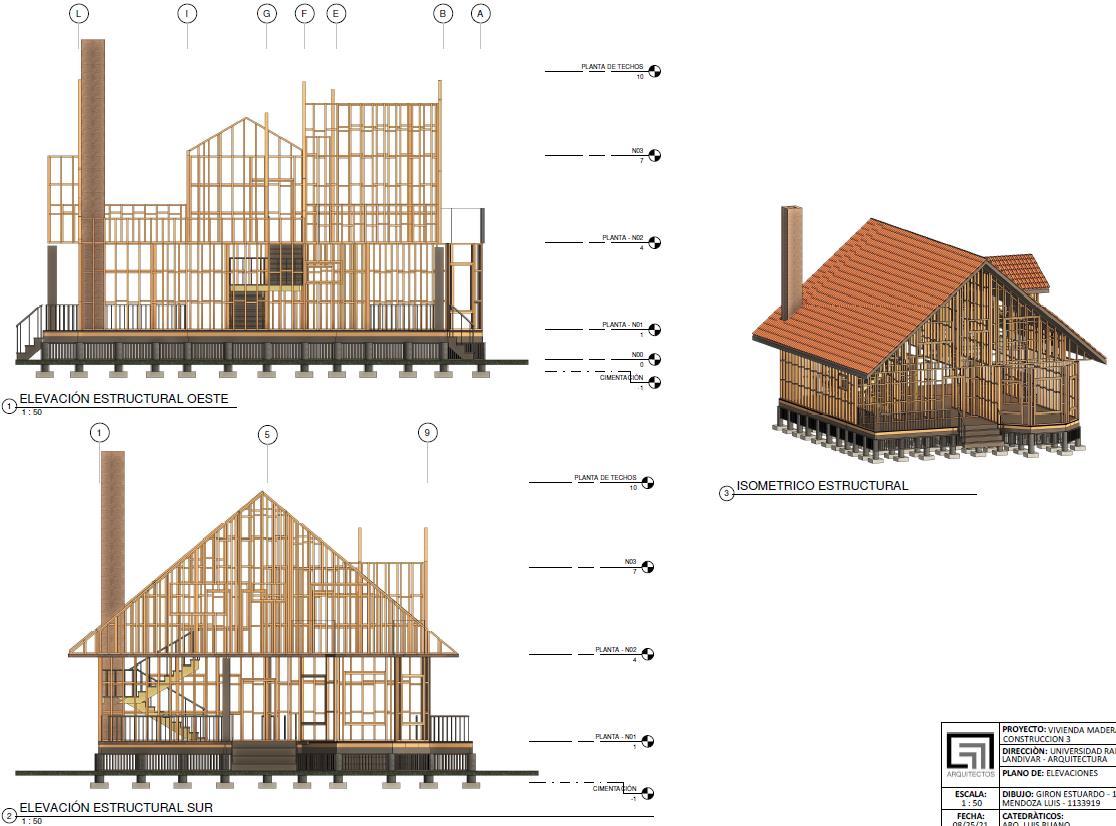

Render
Planta columnas
Planta columnas Segundo nivel

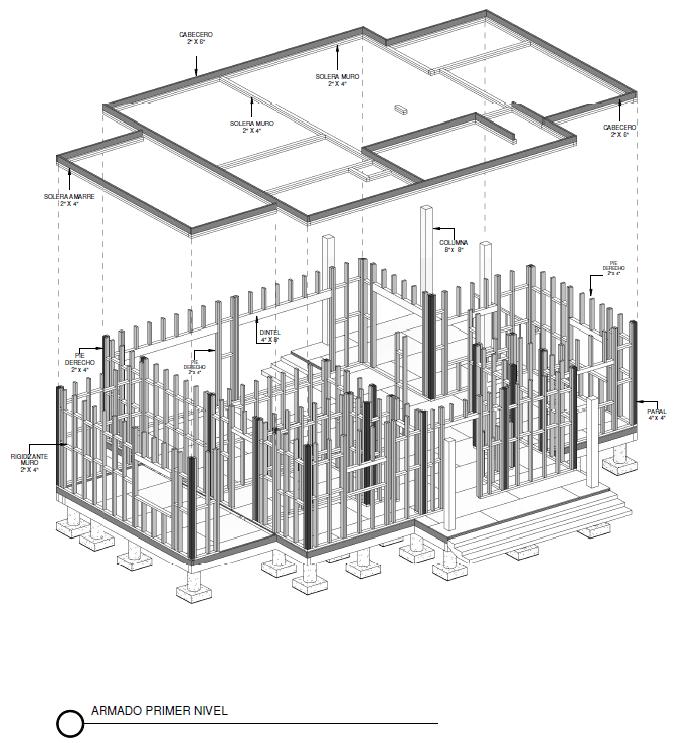

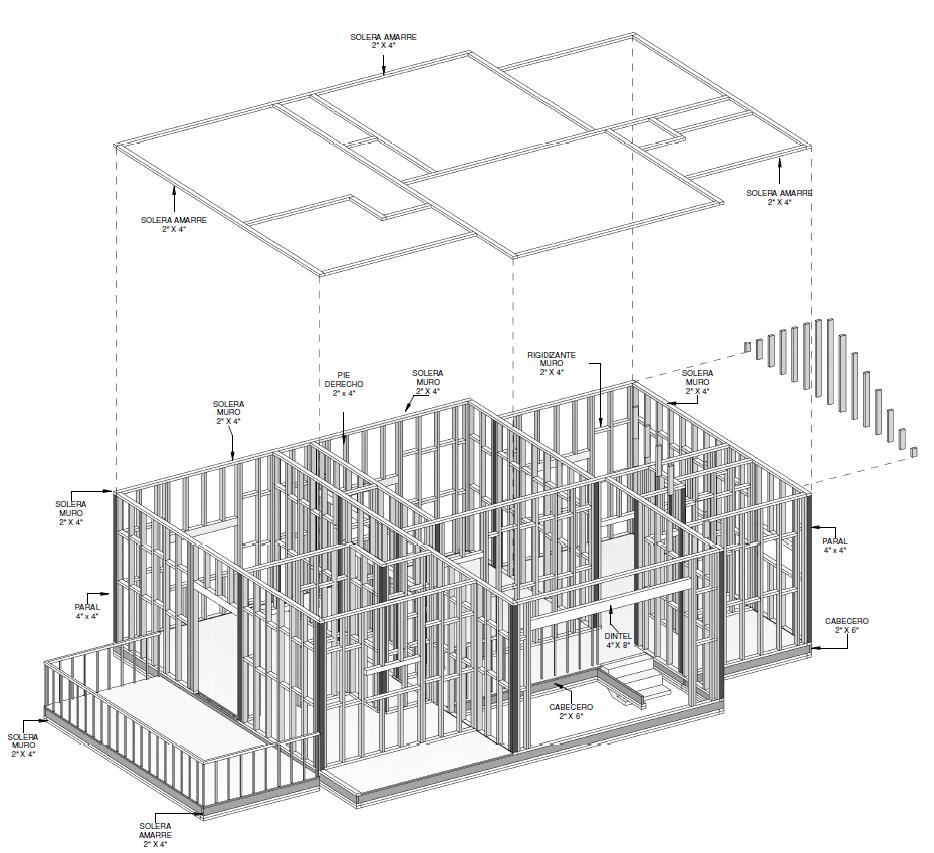

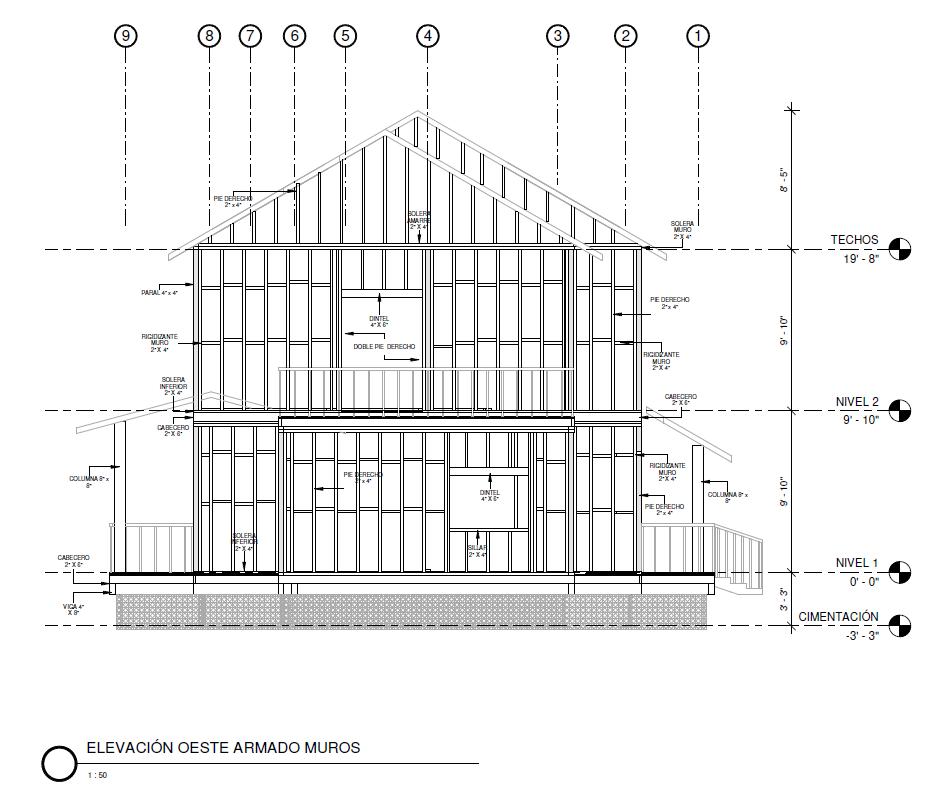

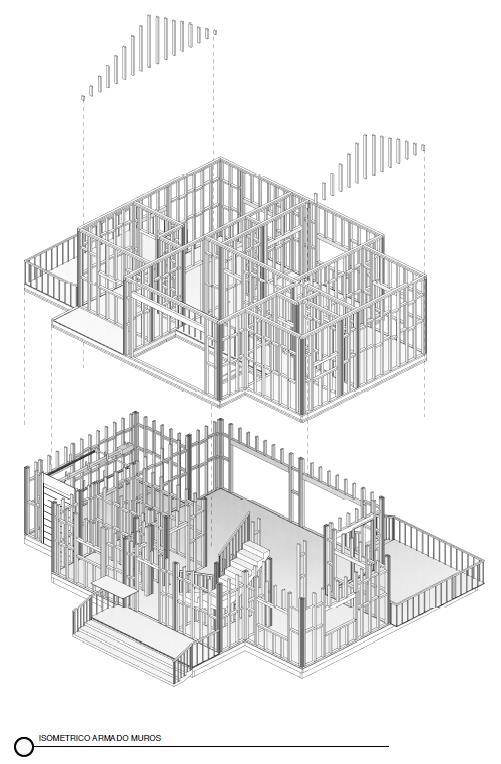

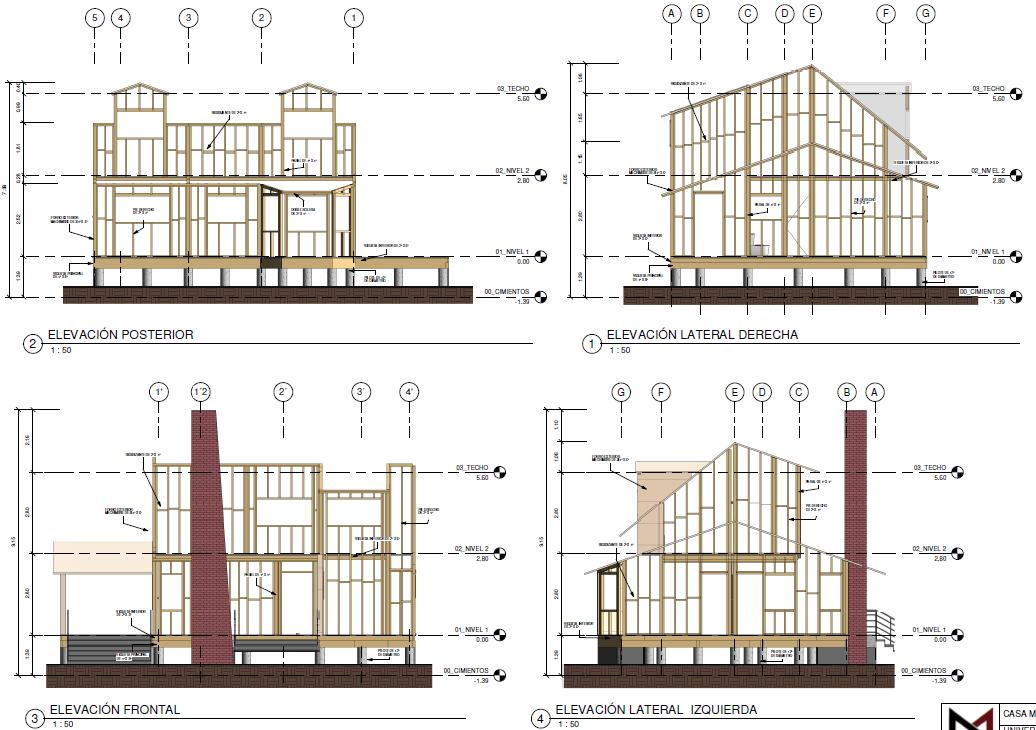

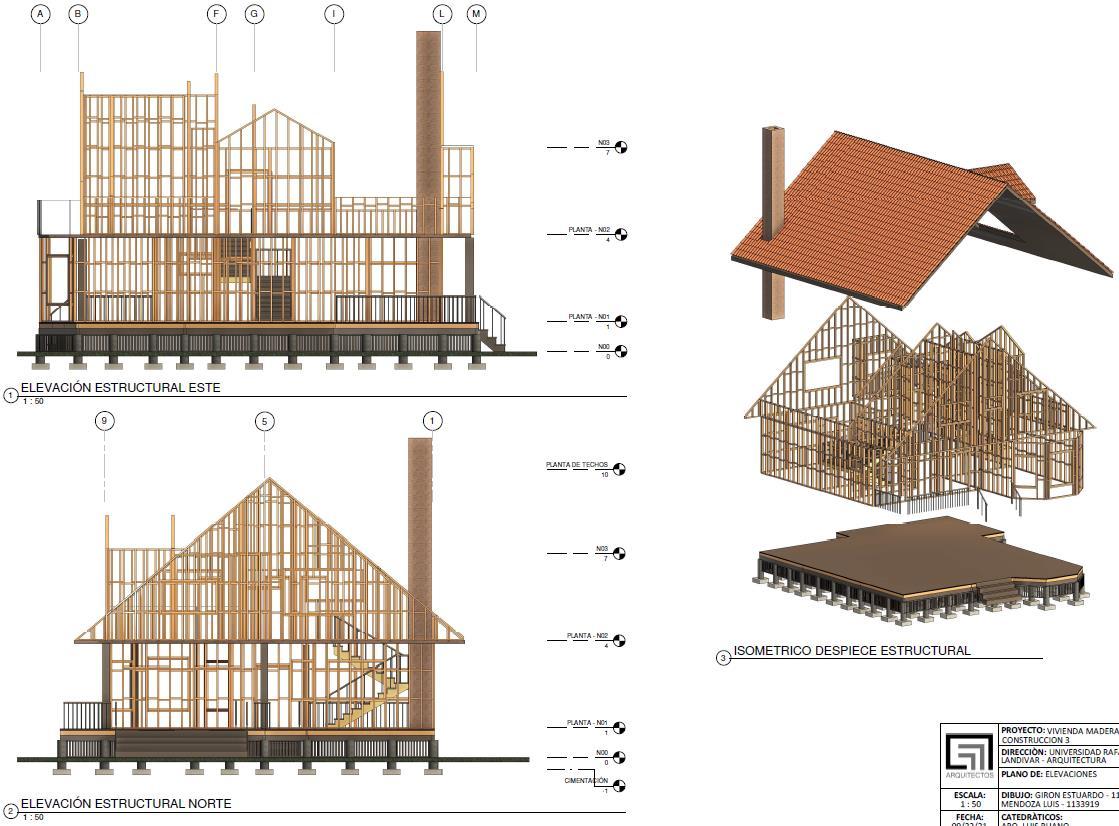

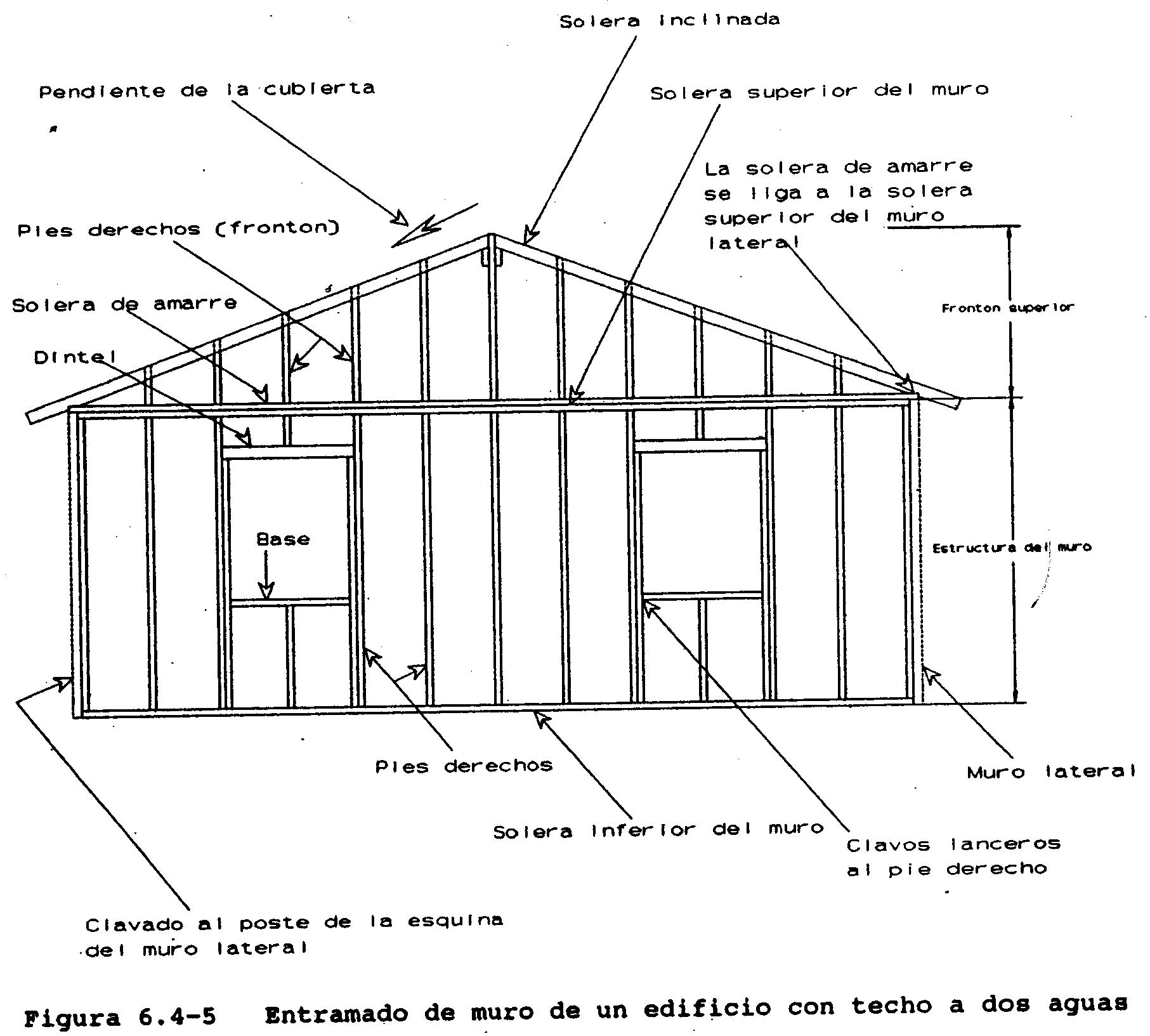

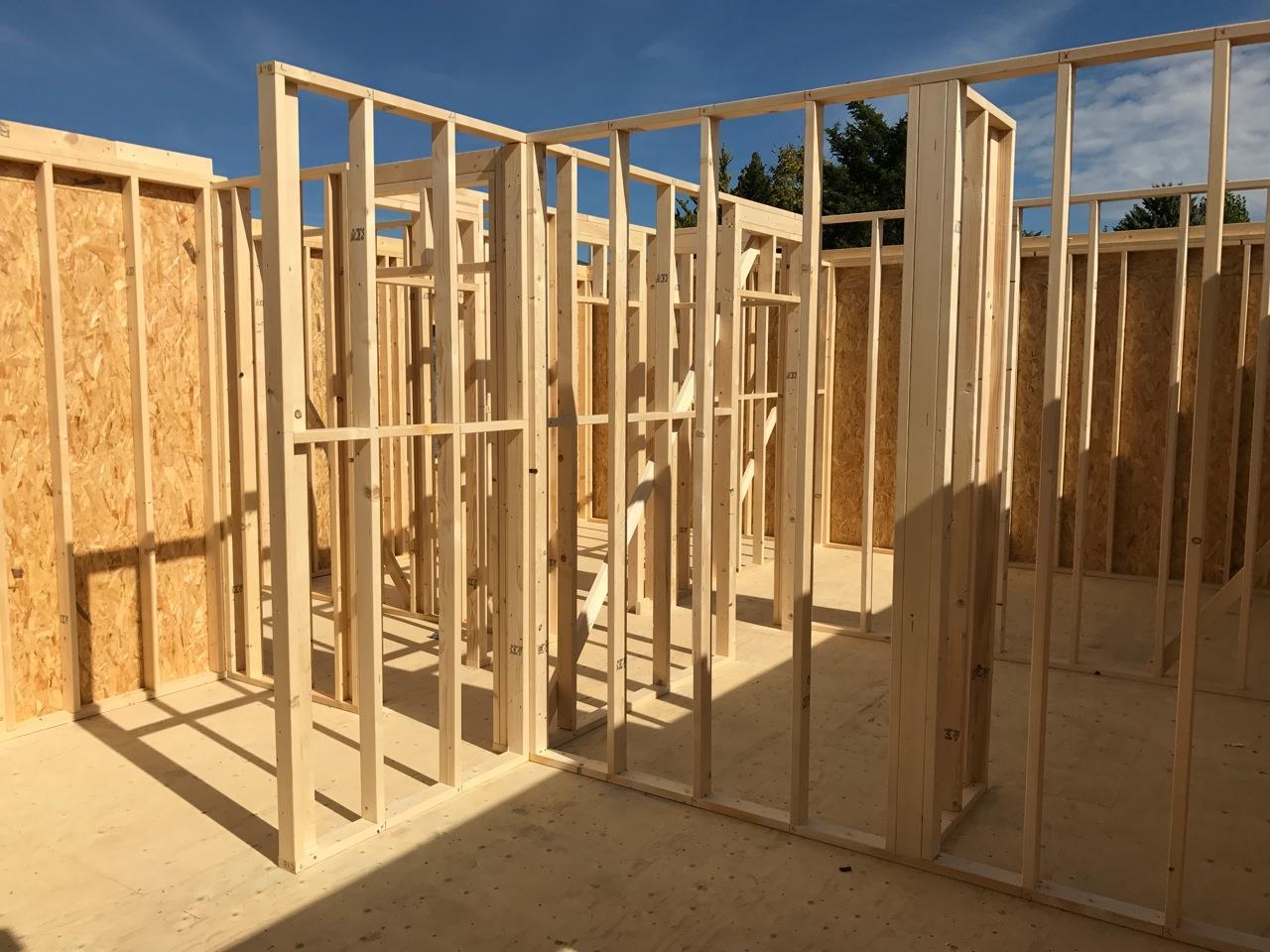

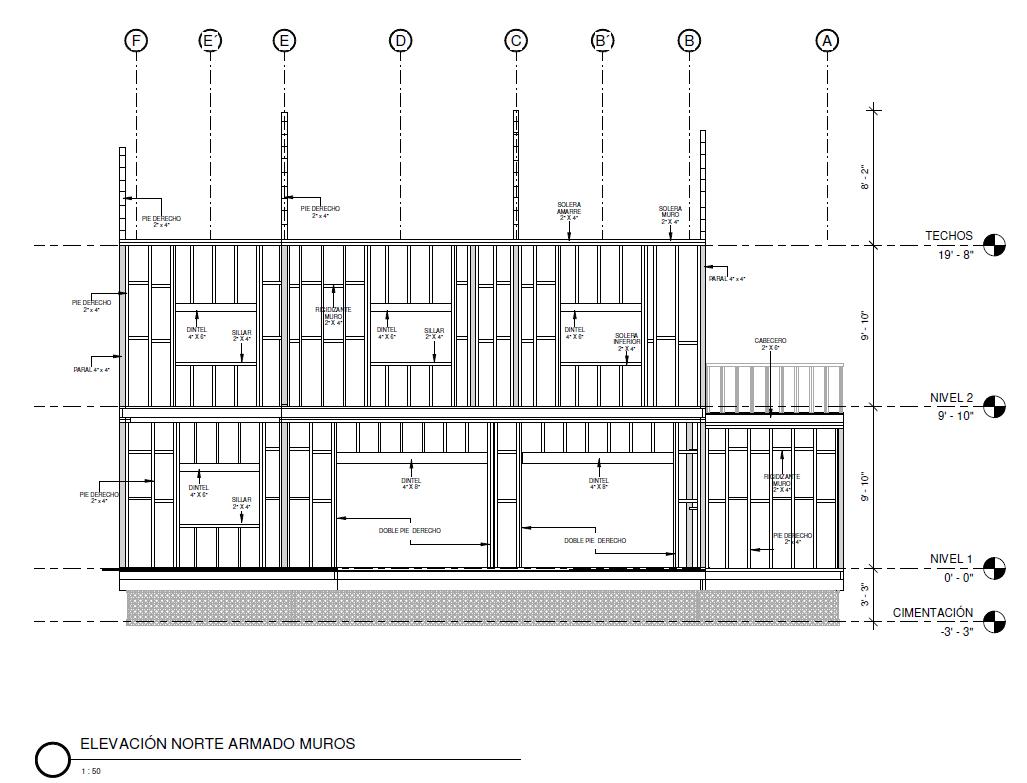

Entramado de muro
Entramado de muro
Entramado de muro
Entramado de muro
Entramado de muro
Entramado de muro
Entramado de muro
