C L A S E 29
2 0 2 5

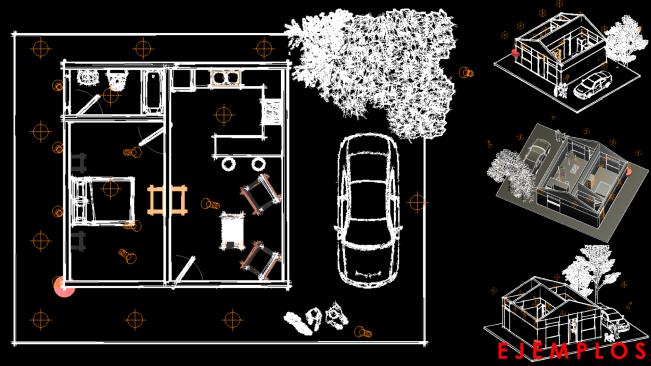

D I S E Ñ O
A S I S T I D O P O R
C O M P U T A D O R A
R E V I T
CONFIGURACÍÓN EJES NIVELES
MUROS FORMATO FAMILIAS
Mgtr.Arq. Luis Fernando Ruano Paz

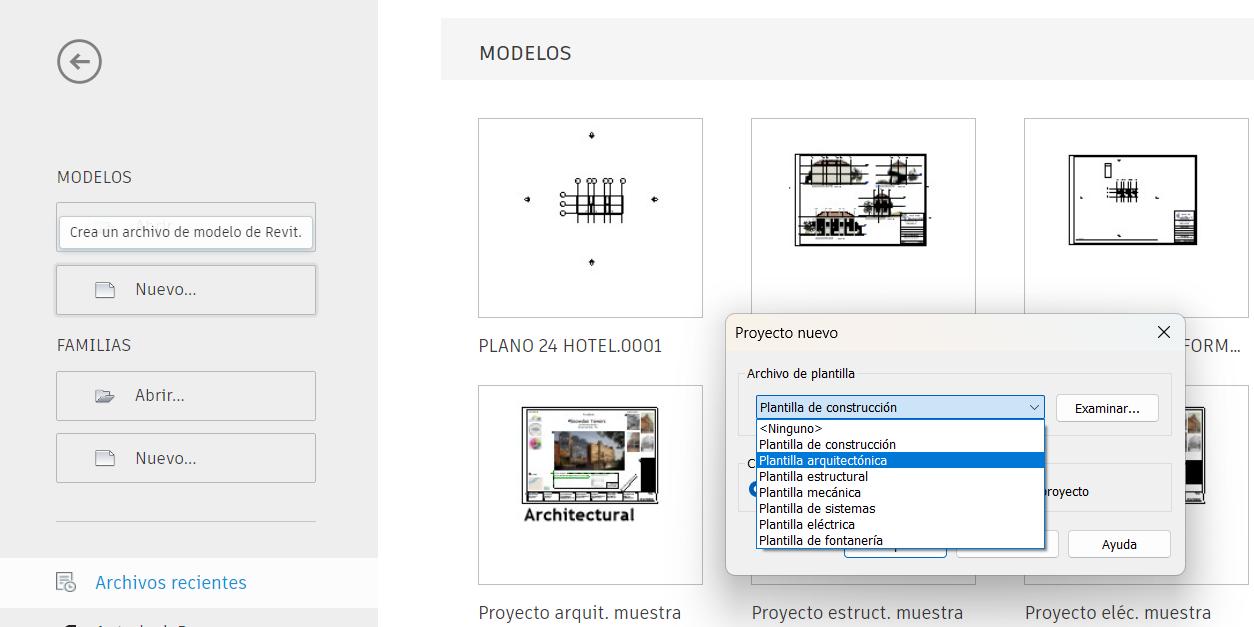

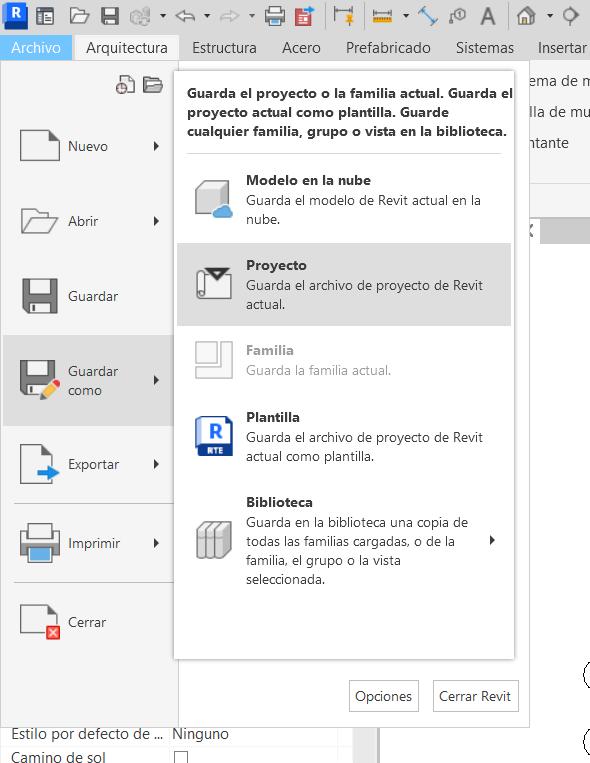

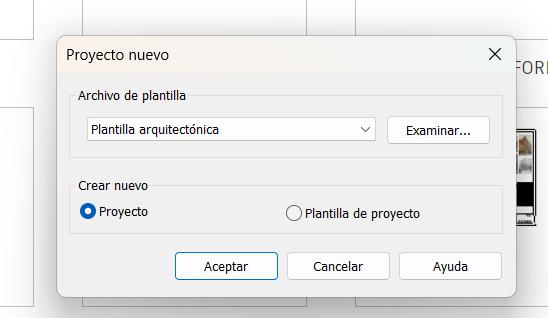

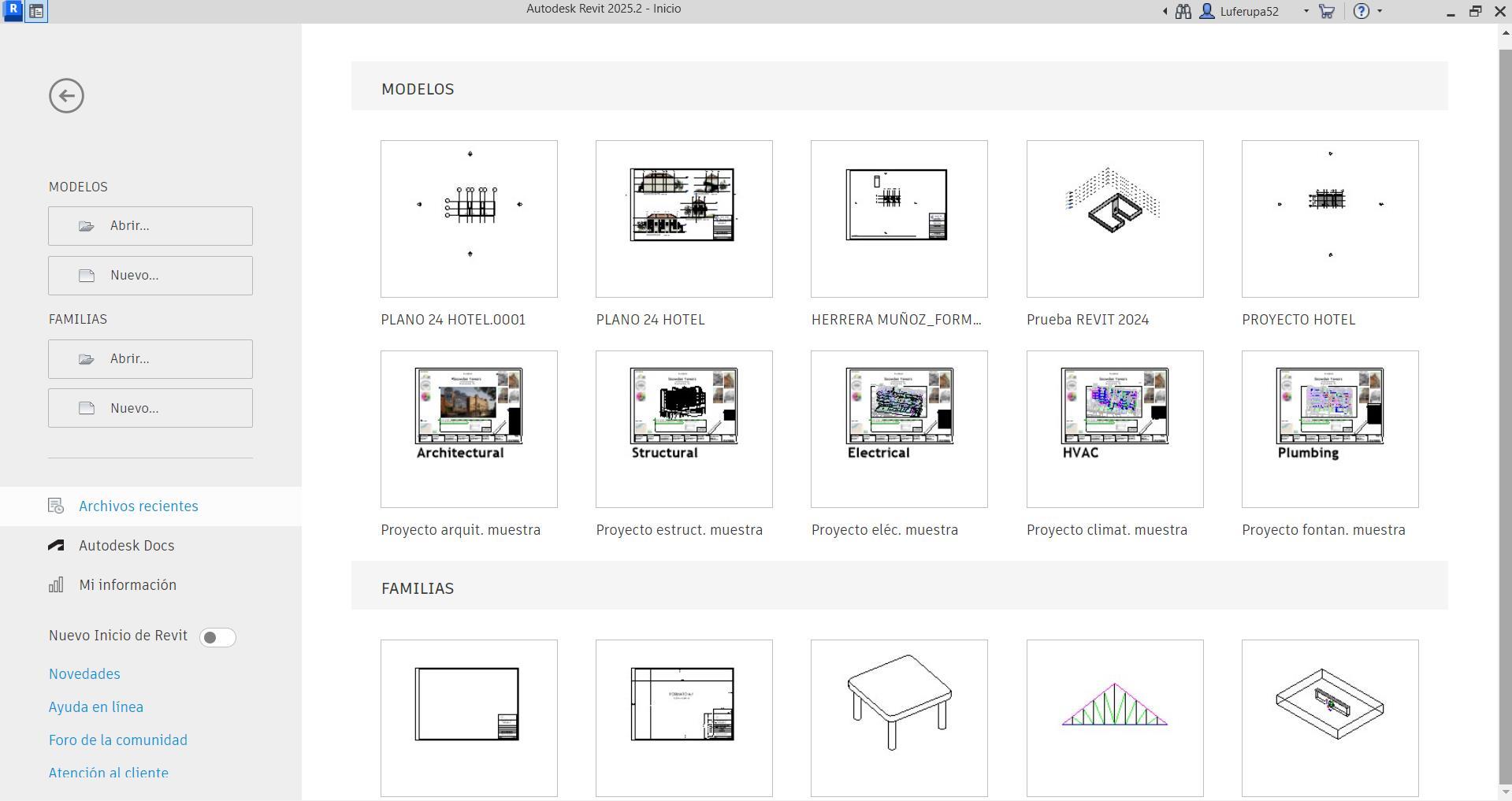

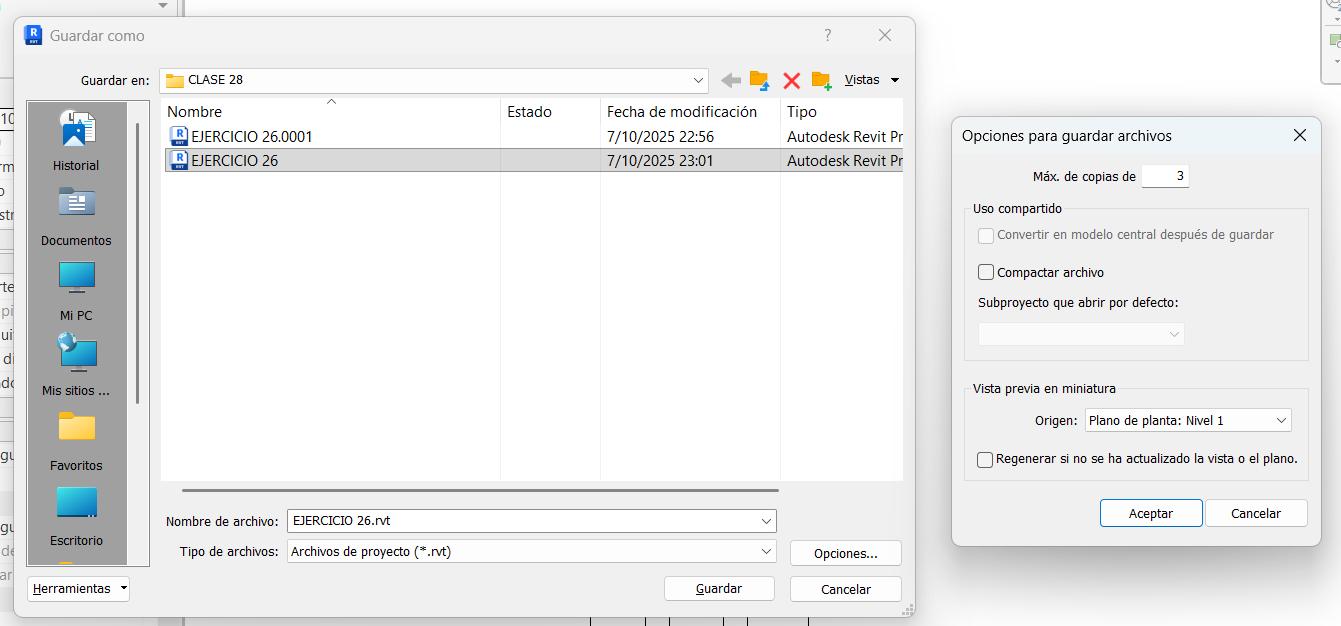

Configuración

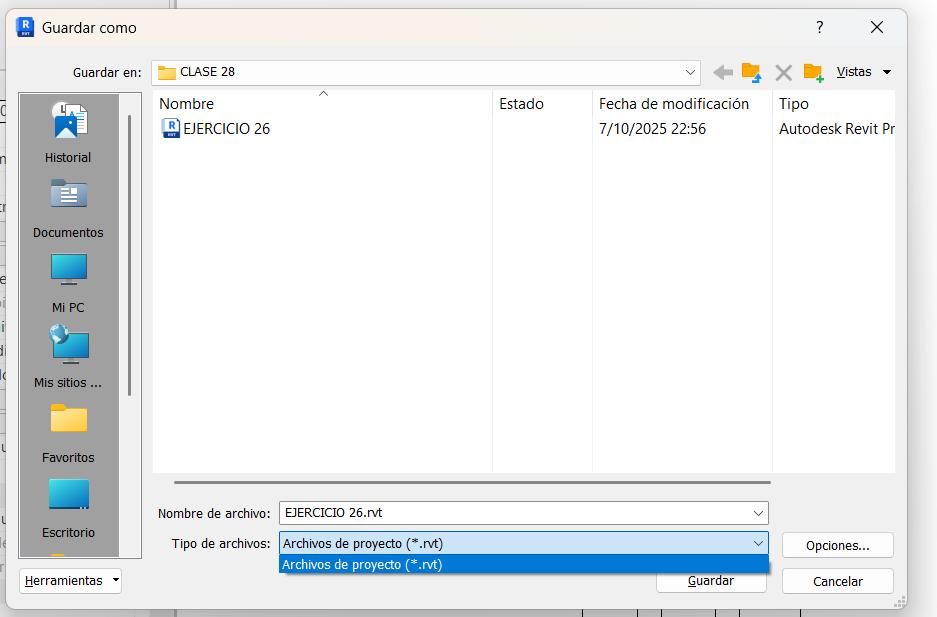

Configuración

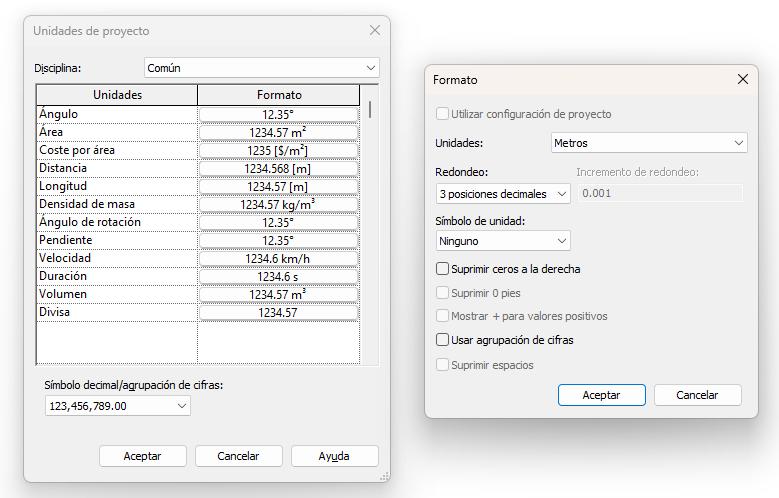

ESCRIBIR UN (UNIDADES)
Configuración

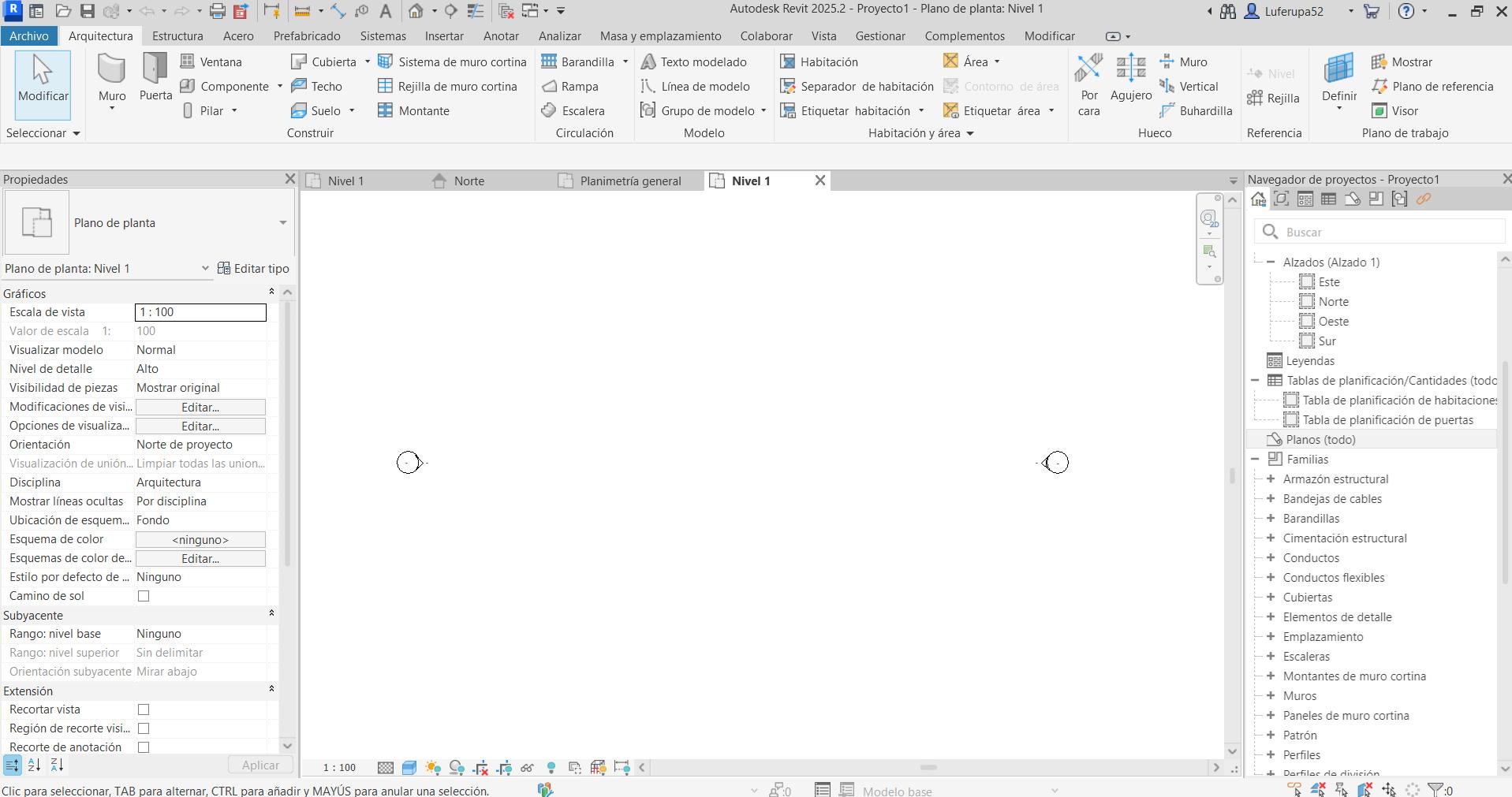

BARRA DE ACCESOS RÁPIDOS
PROPIEDADES
FICHAS
BARRA DE ESTILO DE VISUALIZACIÓN
ÁREA DE TRABAJO
NAVEGADOR DE PROYECTOS
Configuración
5.
6. SELECTOR DE TIPO
7. PALETA PROPIEDADES
8. NAVEGADOR DE PROYECTOS

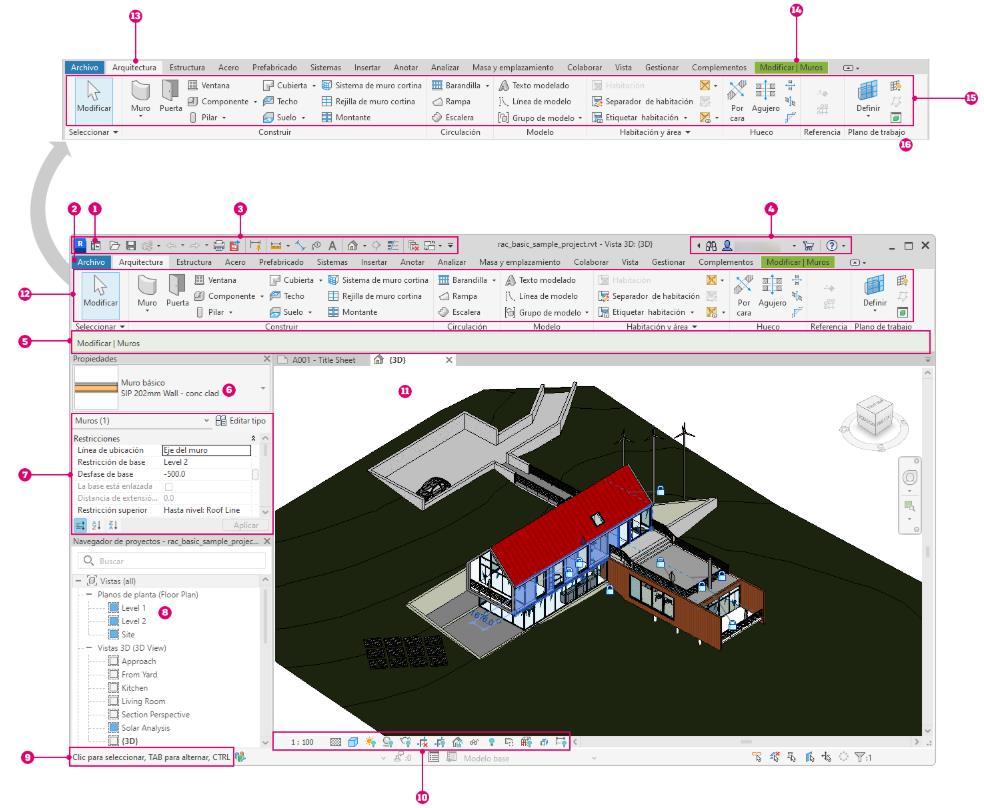

16. GRUPOS DE LA CINTA DE OPCIONES

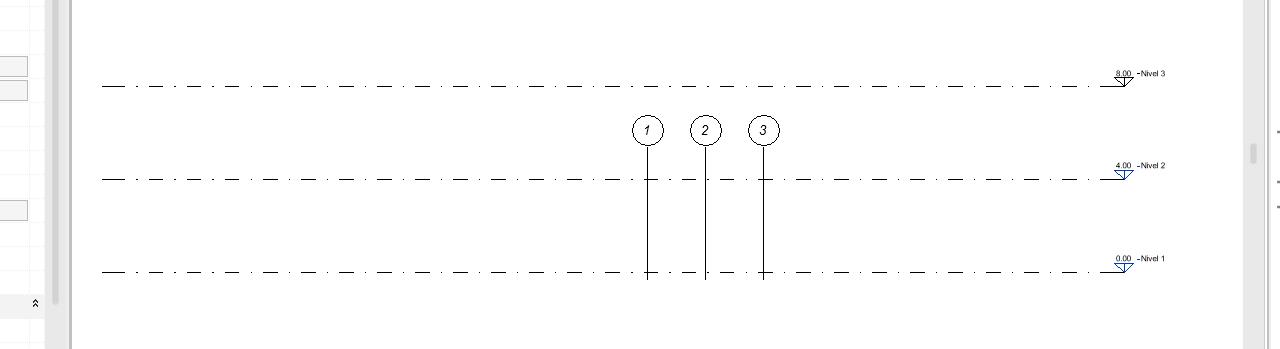

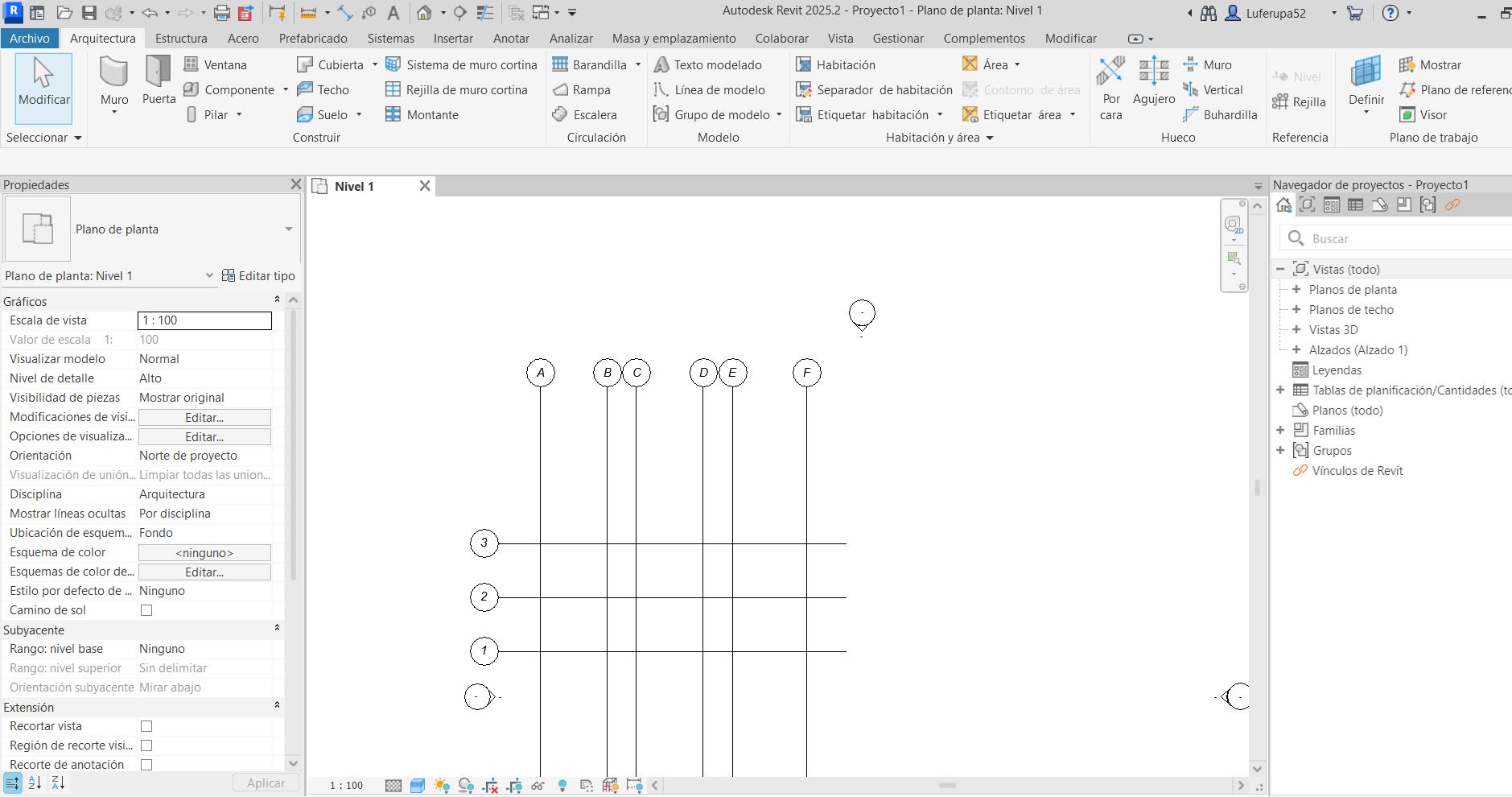

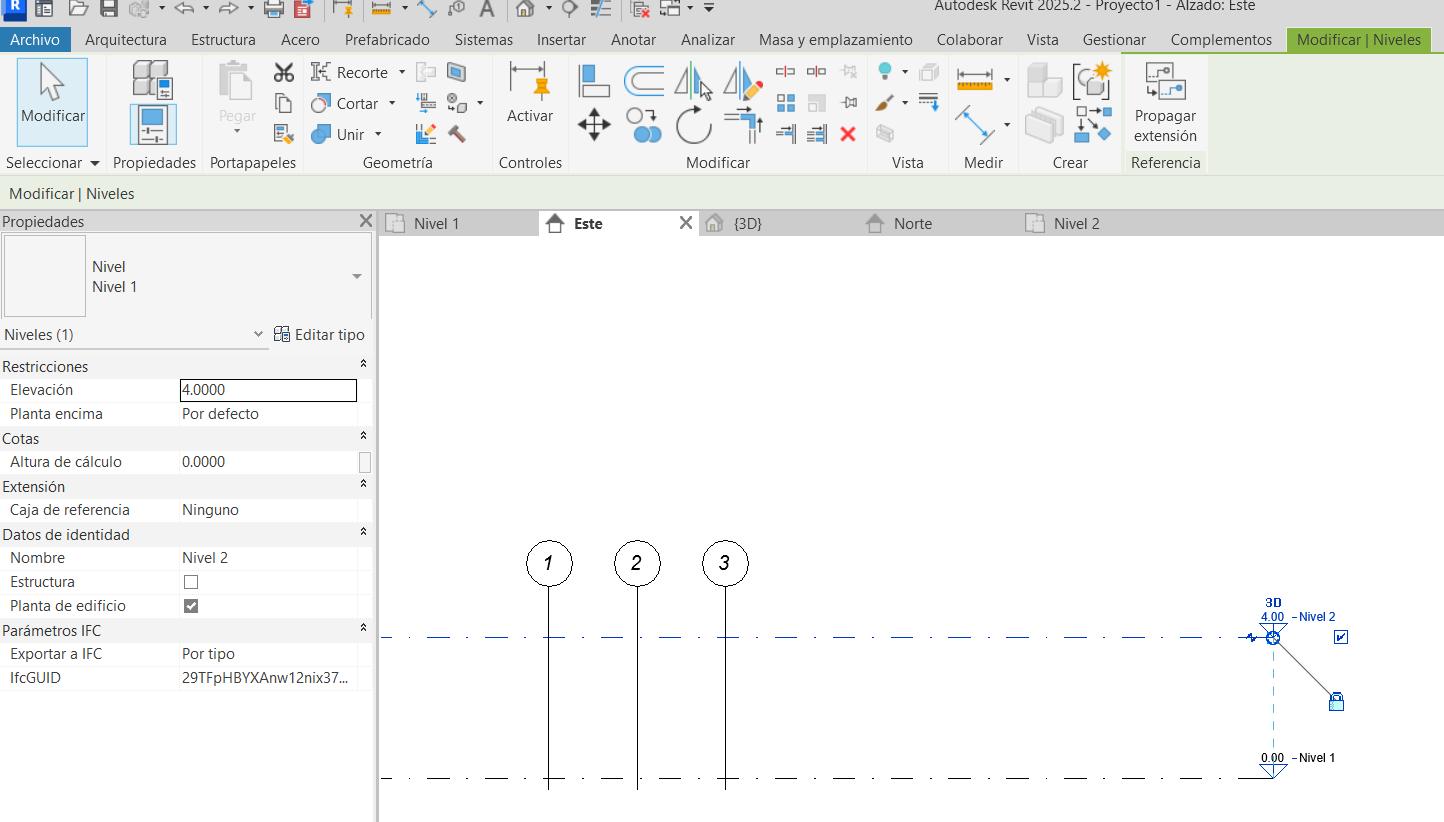

de ejes

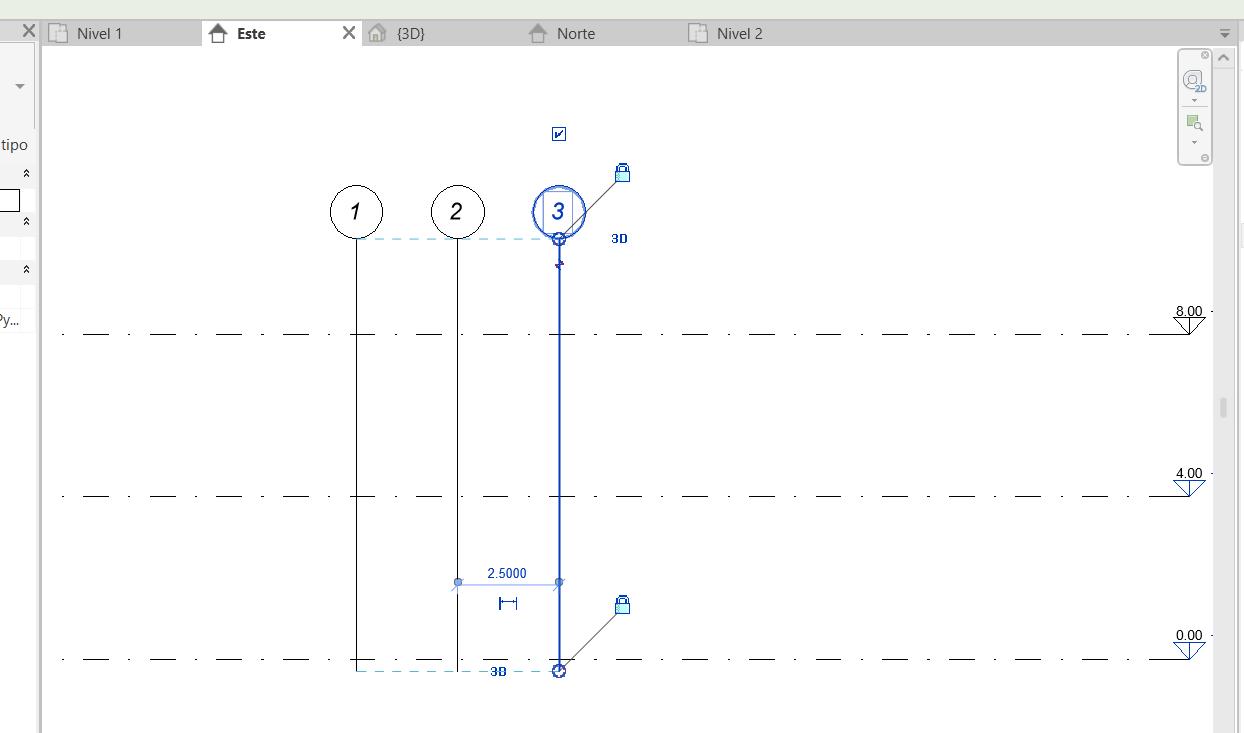

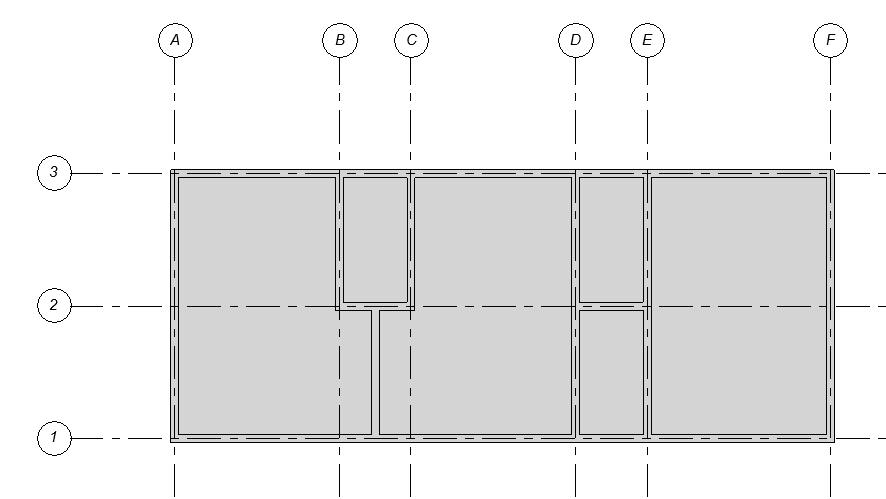

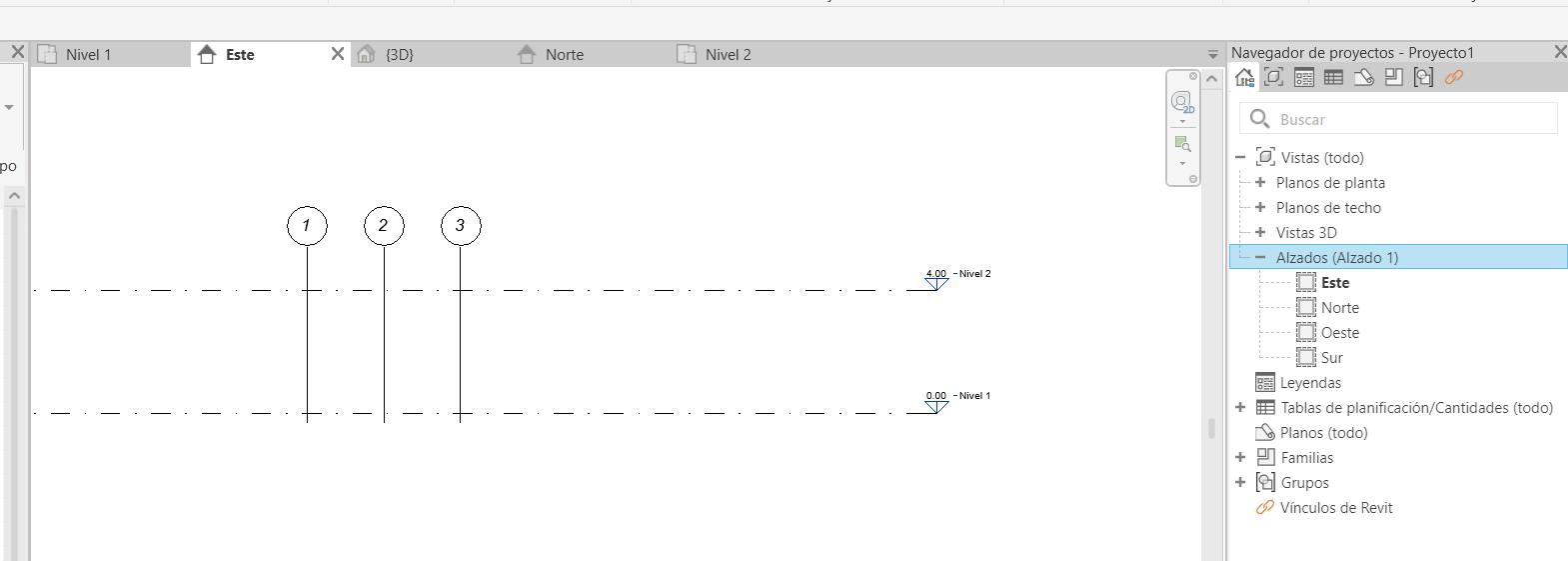

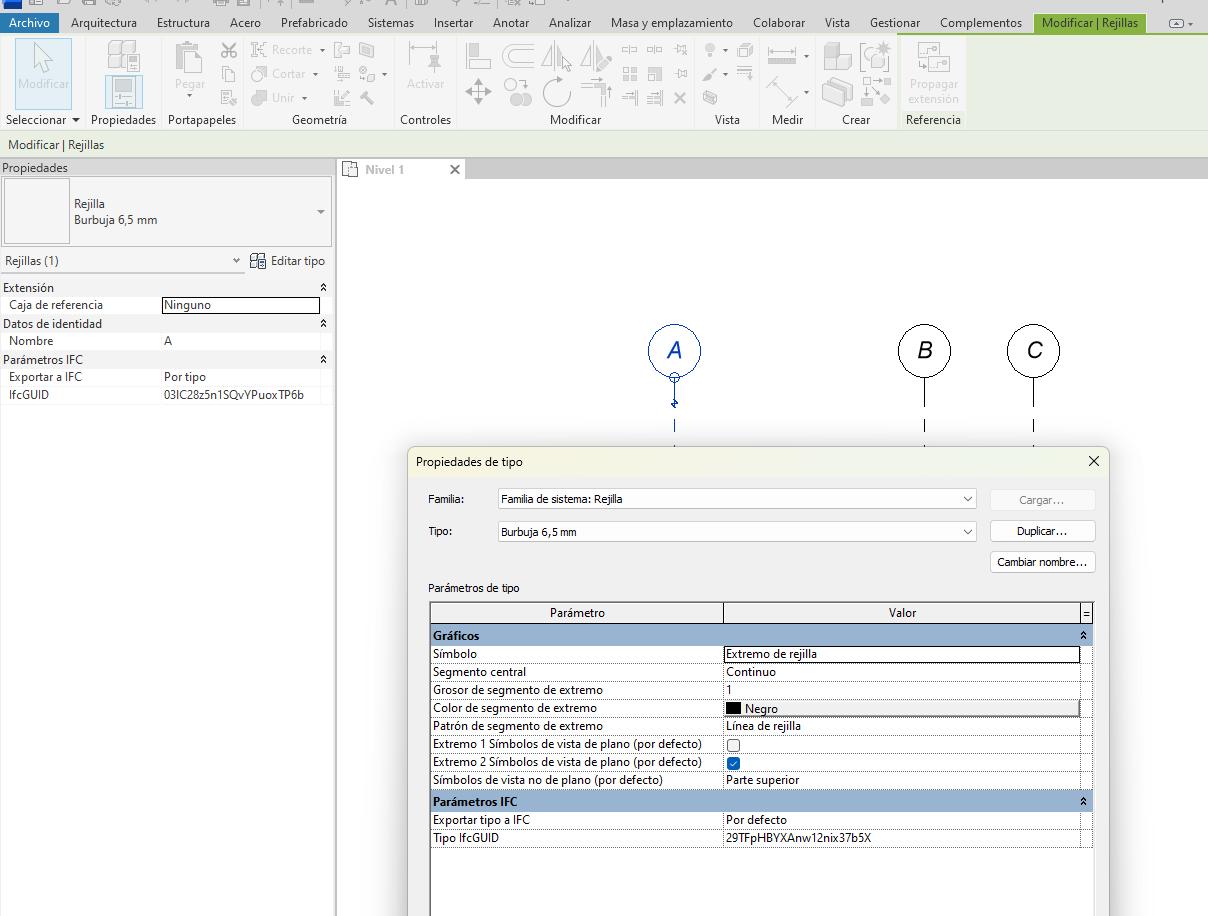

Trazo de ejes
DOBLE CLICK PARA CAMBIAR LETRA
SELECCIONAR Y COPIAR

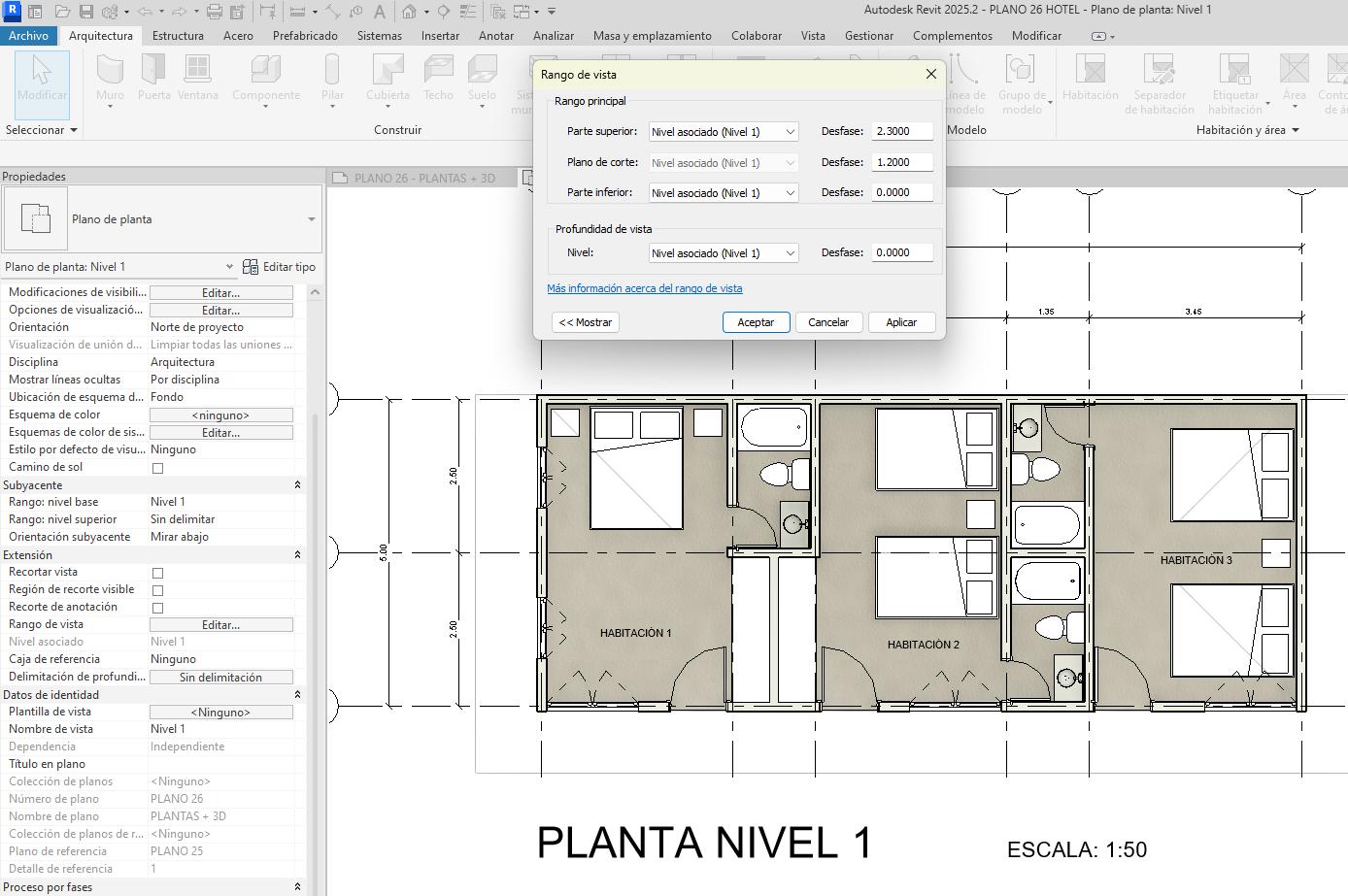

Muros > Rango de vista
VENTANA SE VISUALIZA (1.20 m)

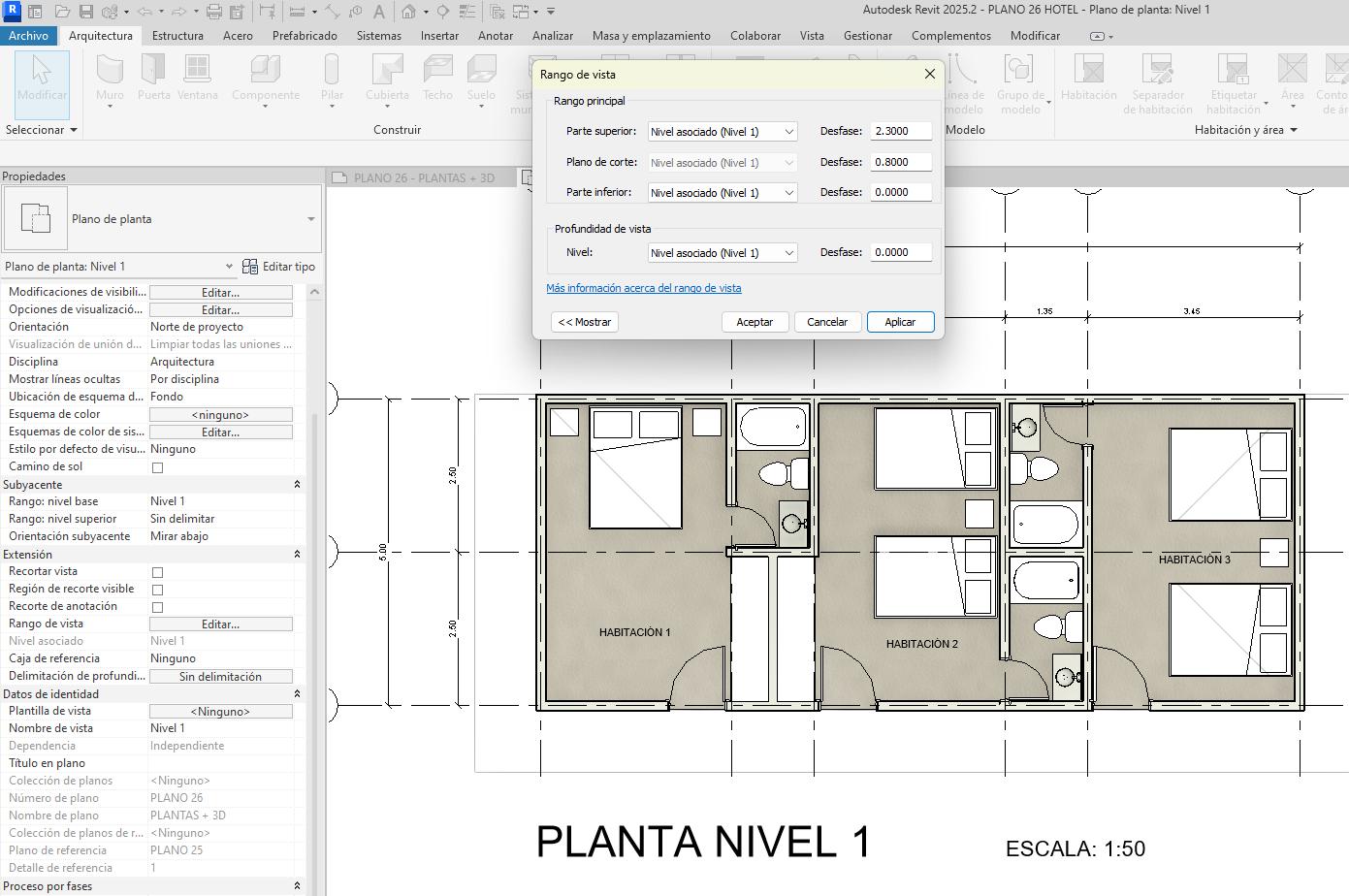

Muros > Rango de vista
VENTANA “NO SE VISUALIZA” SE CAMBIÓ ALTURA DEL PLANO DE CORTE (0.80 m)
DAC Configuración Proyecto

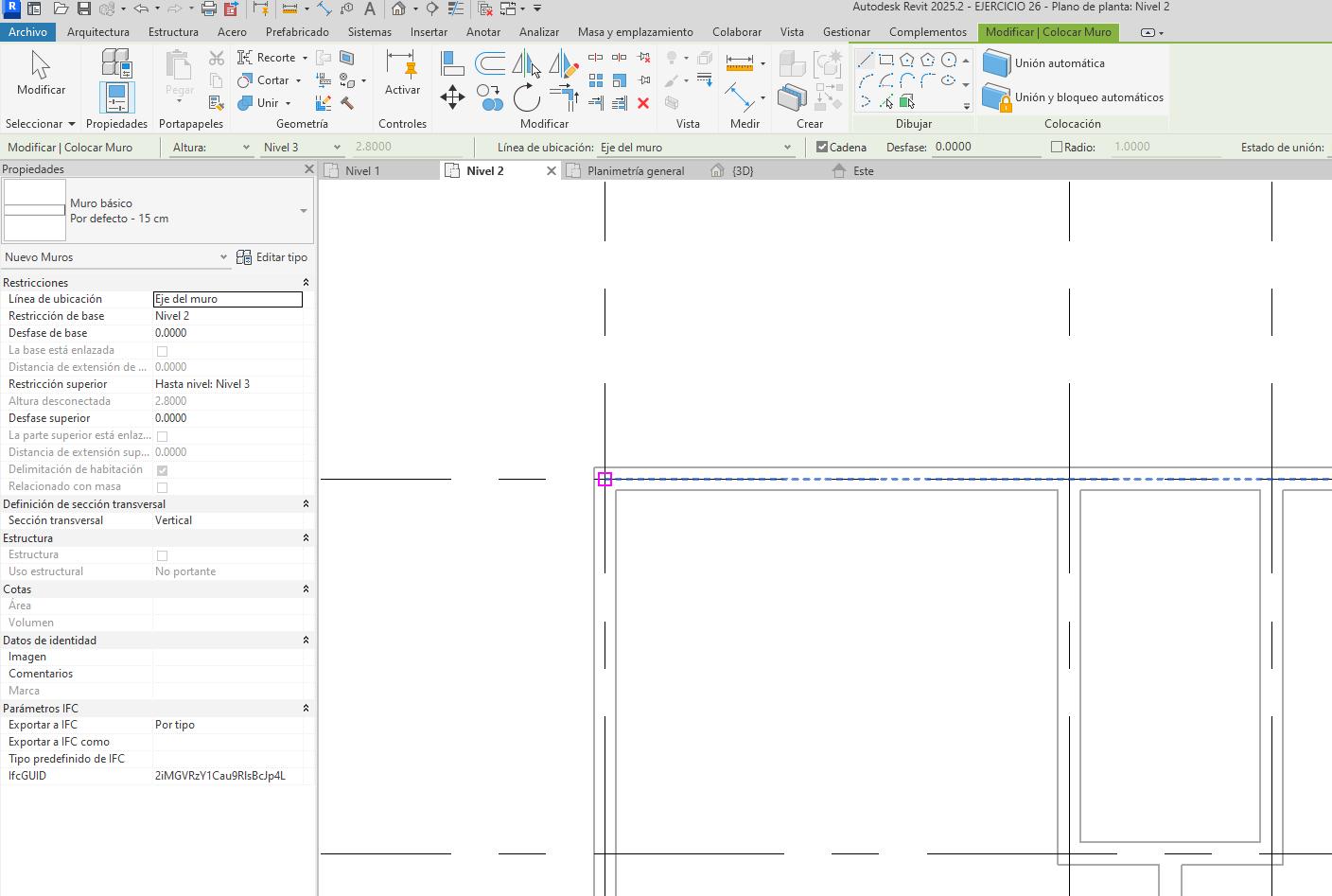

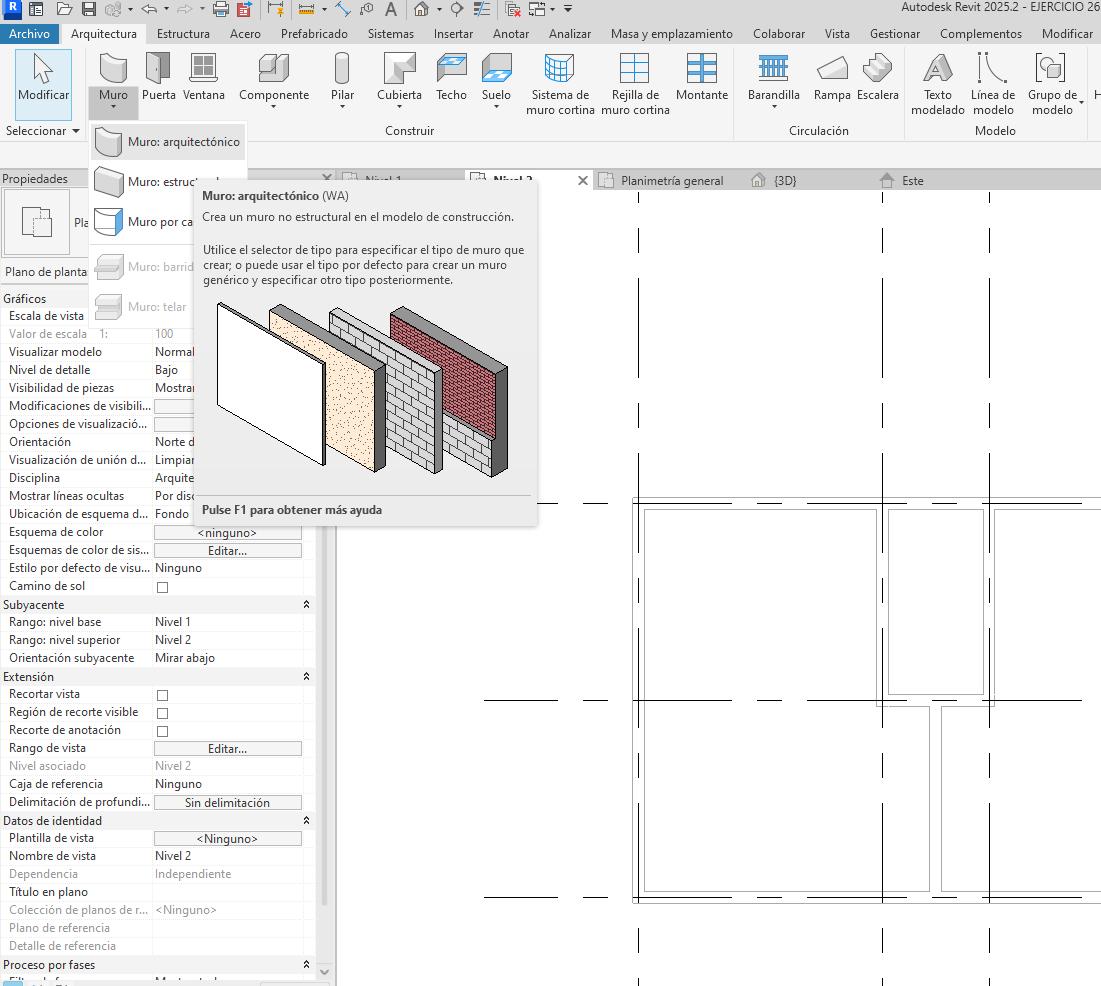

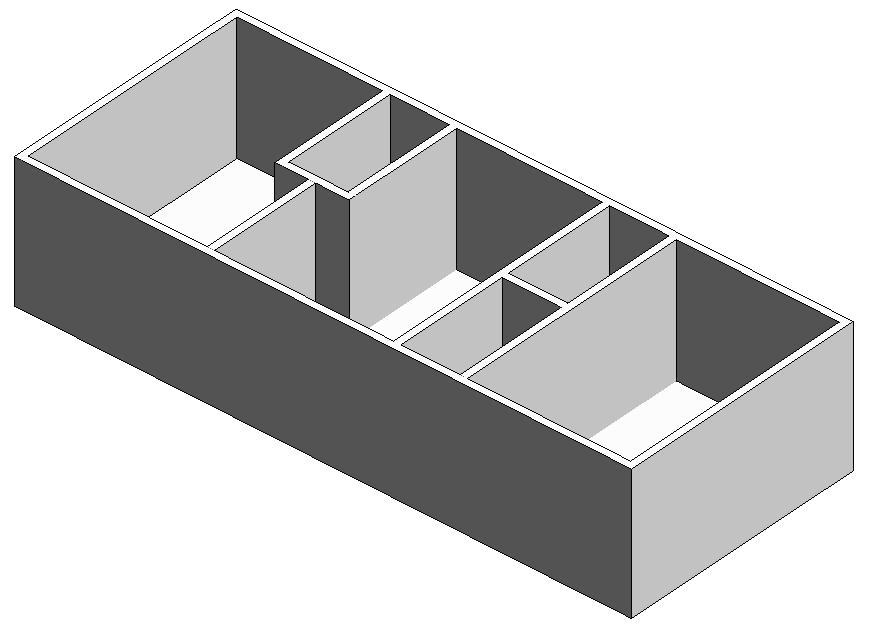

1 MURO ARQUITECTURA >MURO >MURO ARQUITECTÓNICO MURO BÁSICO POR DEFECTO - 15CM
MATERIAL:MURO POR DEFECTO >GROSOR:0.15>GRÁFICOS:COLOR
ANCHURA BRUTA:0.70>ALTURA BRUTA:2.10PUERTA BAÑO
ANCHURA BRUTA:0.95>ALTURA BRUTA:2.10PUERTA HABITACIÓN
ANCHURA BRUTA:1.50>ALTURA BRUTA:1.00
ANCHURA BRUTA:1.00>ALTURA BRUTA:1.00
ALTURA DEANTEPECHO:1.10
MATERIAL:HORMIGÓN- HORMIGÓNMOLDEADO INSITU>GROSOR:0.15
IGUALESCARACTERÍSTICASPARA PISO 2DO.NIVEL
5 TECHOPLANO ARQUITECTURA >CUBIERTA >CUBIERTA:CIELO RASO >ENNIVEL3 CIELO FALSO DECUBIERTA
MATERIAL:HORMIGÓN- HORMIGÓNMOLDEADO INSITU>GROSOR:0.15
6 TECHO4AGUAS ARQUITECTURA >CUBIERTA >CUBIERTA POR PERÍMETRO >ENNIVEL3 CUBIERTA BÁSICA >CUBIERTA 4AGUAS-20CM MATERIAL:TEJA PLANA >GROSOR:0.20>GRÁFICOS:COLOR >RGB 1509673
M_BED-BOX 1525x 2000mm - QUEEN
M_BED-BOX 1346x 2000mm - DOUBLE
BOWL/BASINMATERIAL:PORCELAIN,LINEN>GRÁFICOS:COLOR >RGB 249239230
SEAT/MATERIAL:LAMINATE,LINEN,MATTE>GRÁFICOS:COLOR >RGB 249239230
0.7620

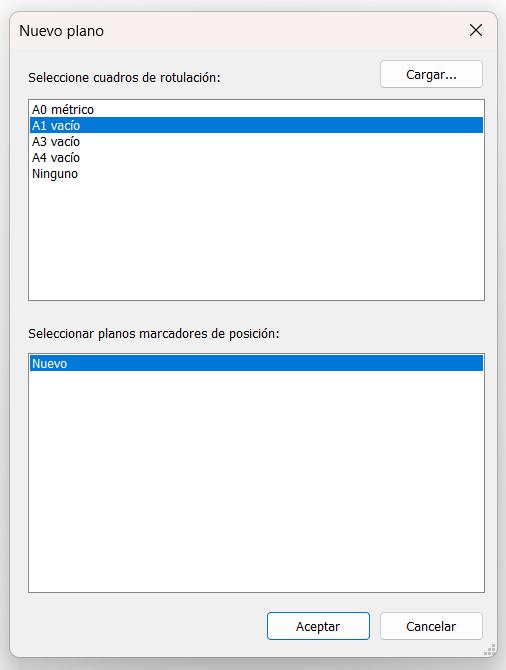

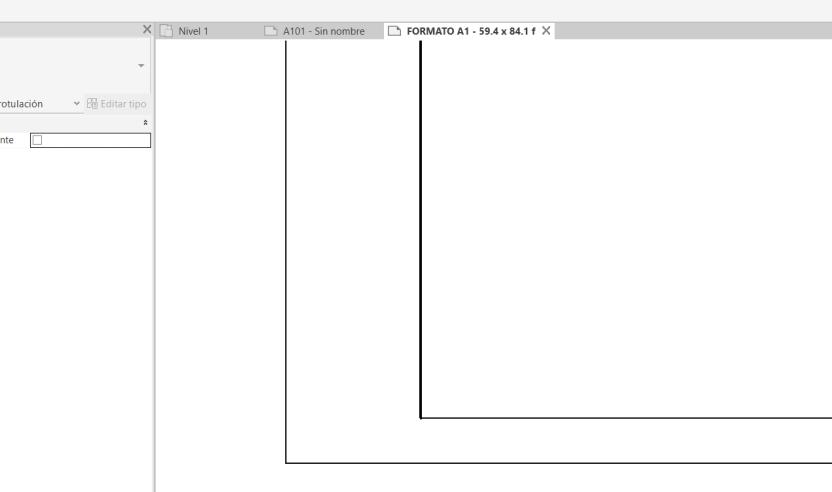

CONFIRMAR DIMENSIONES FORMATO (59.4 x 84.1
MEDIDAS POR DEFAULT
BORRAR MÁRGENES DESCONOCIDOS
HACER MÁRGENES: 3-1-1-1 (CON OFFSET)

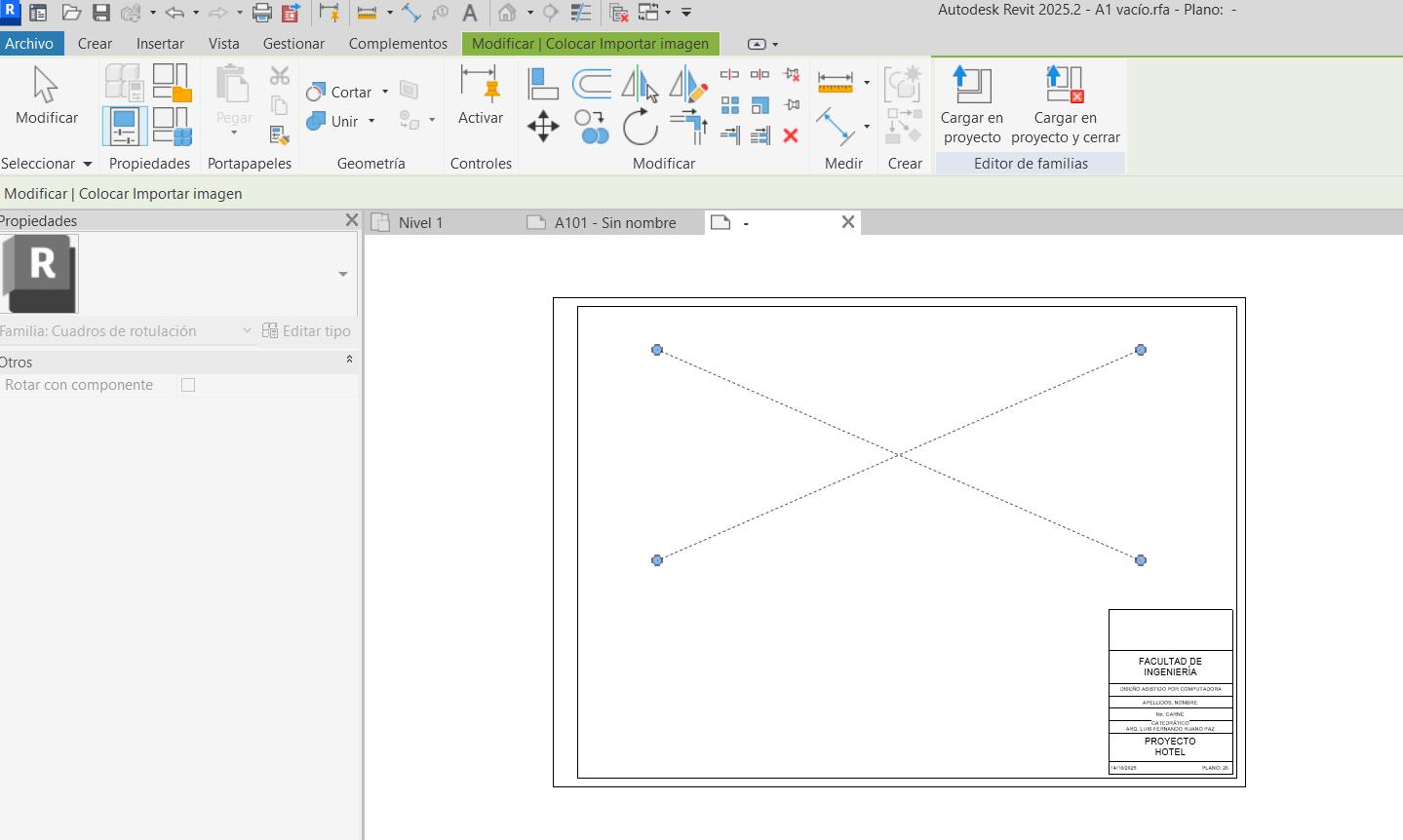

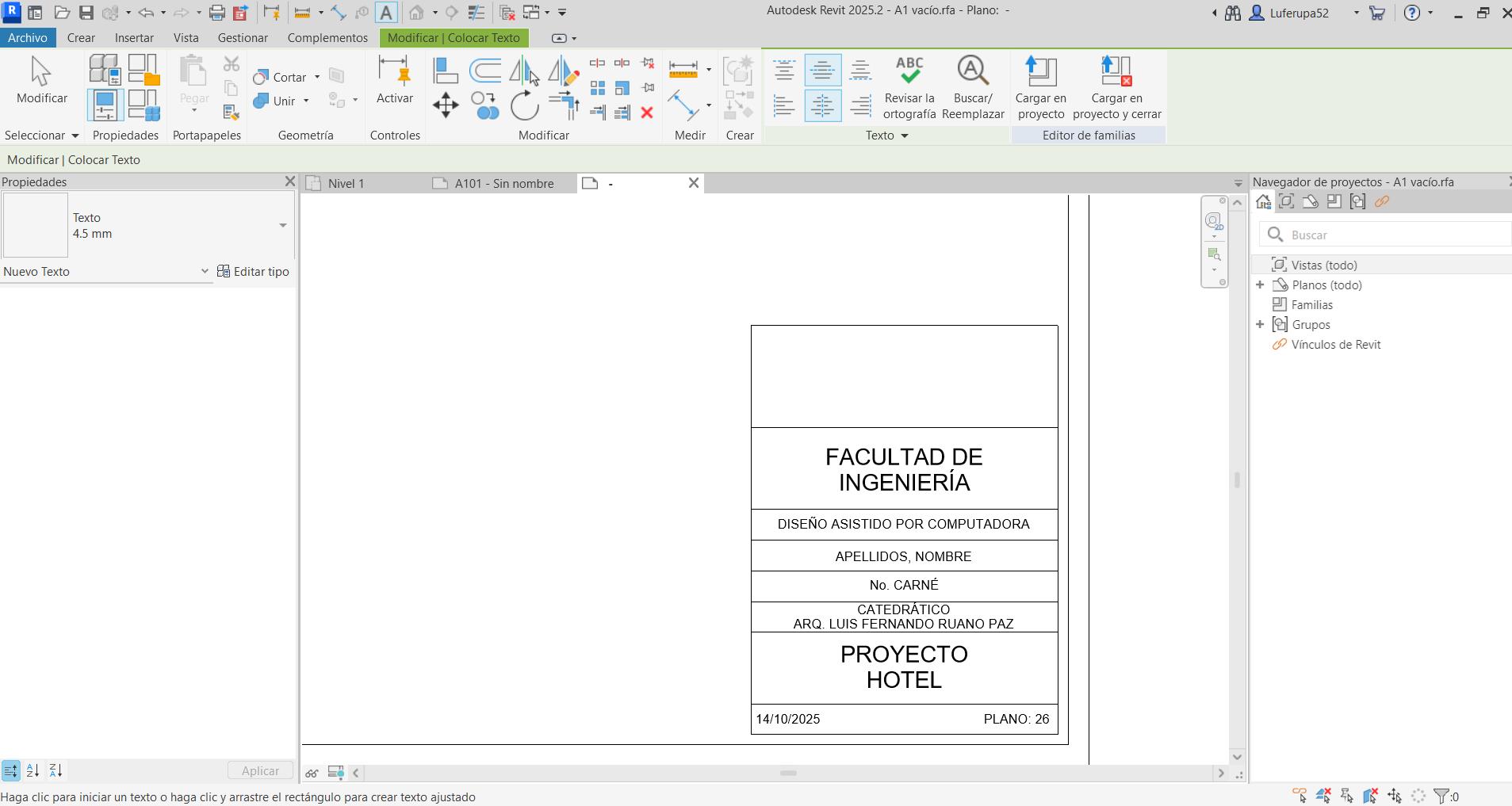

TEXTO
EDICIÓN

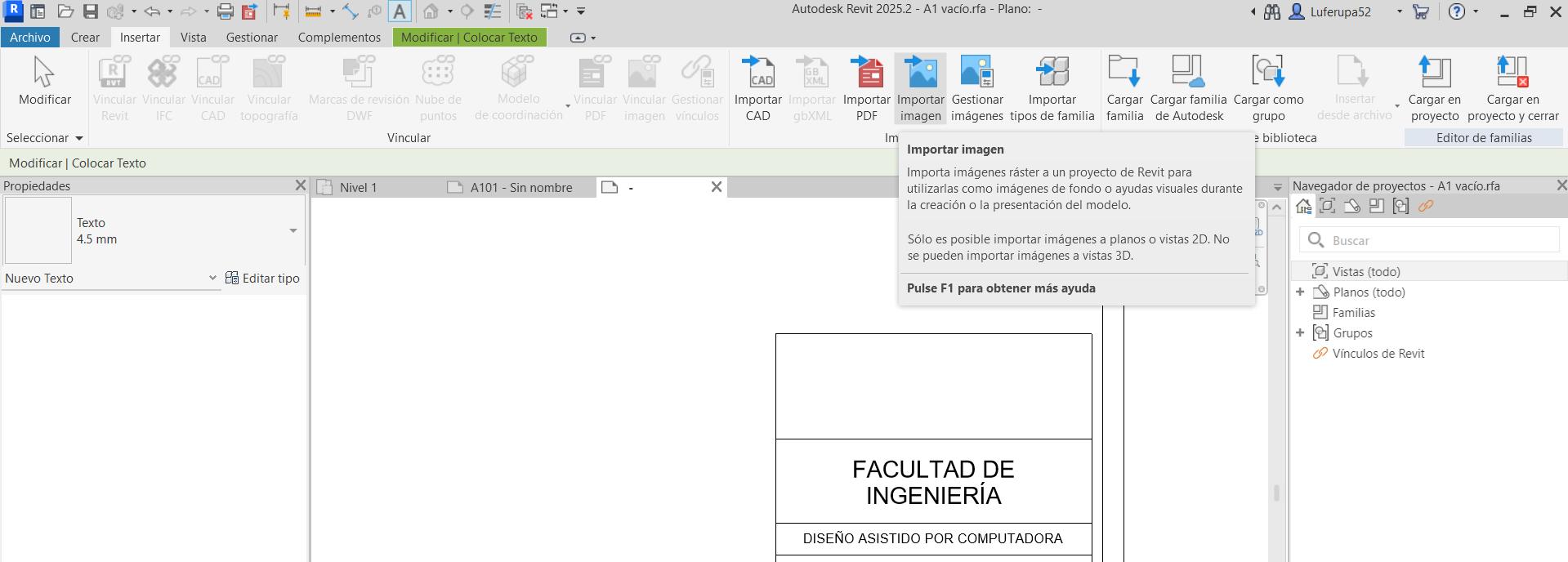

INSERTAR IMÁGENES
CLICKEAR V V

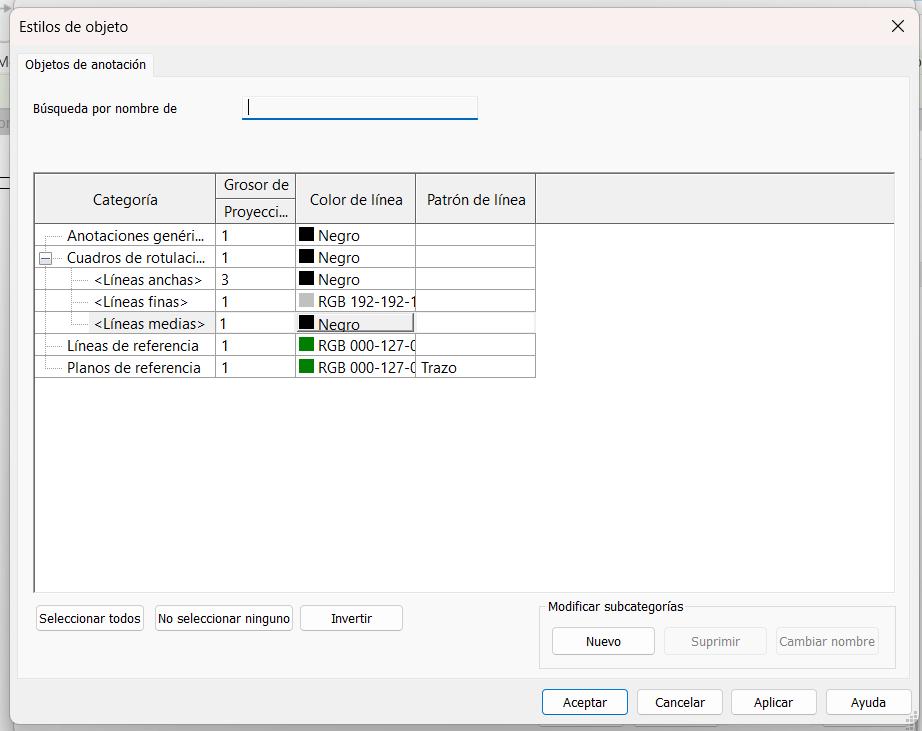

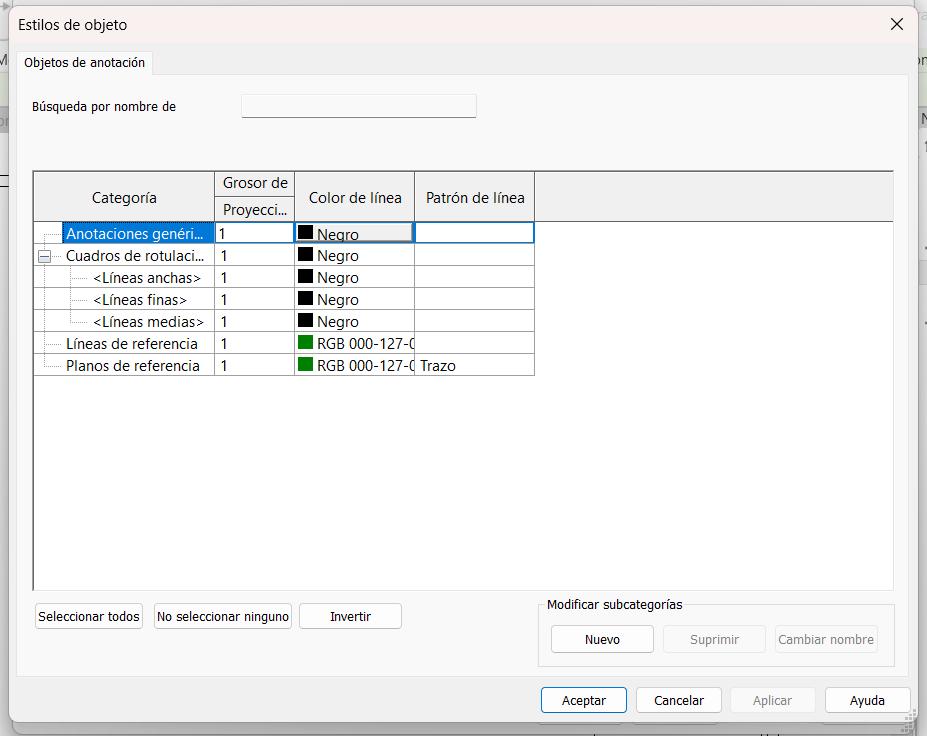

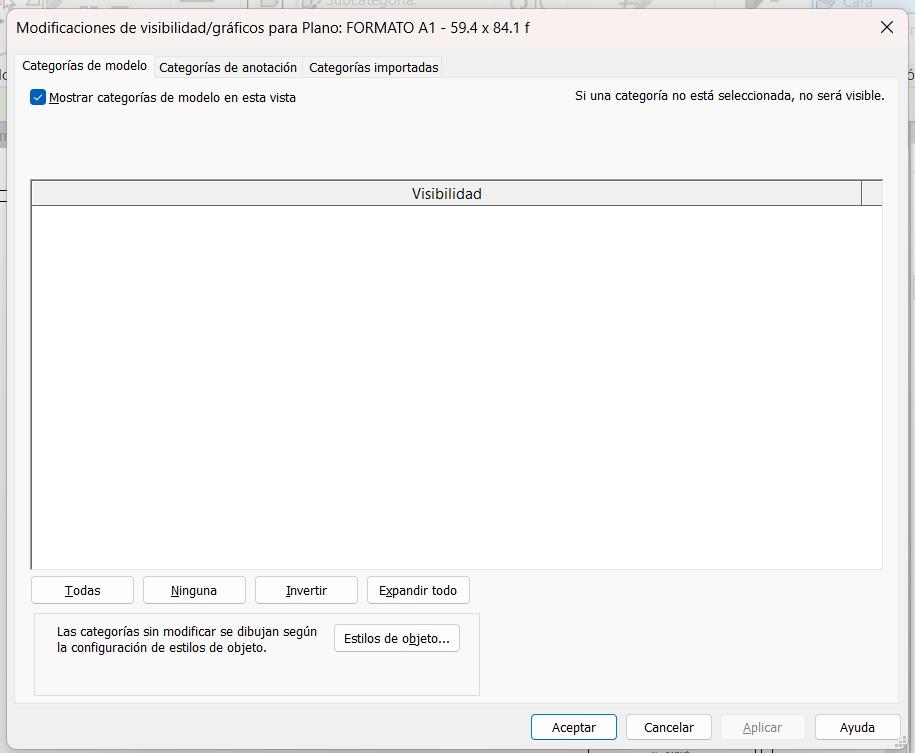

MODIFICAR GROSORES Y COLOR DE LÍNEAS

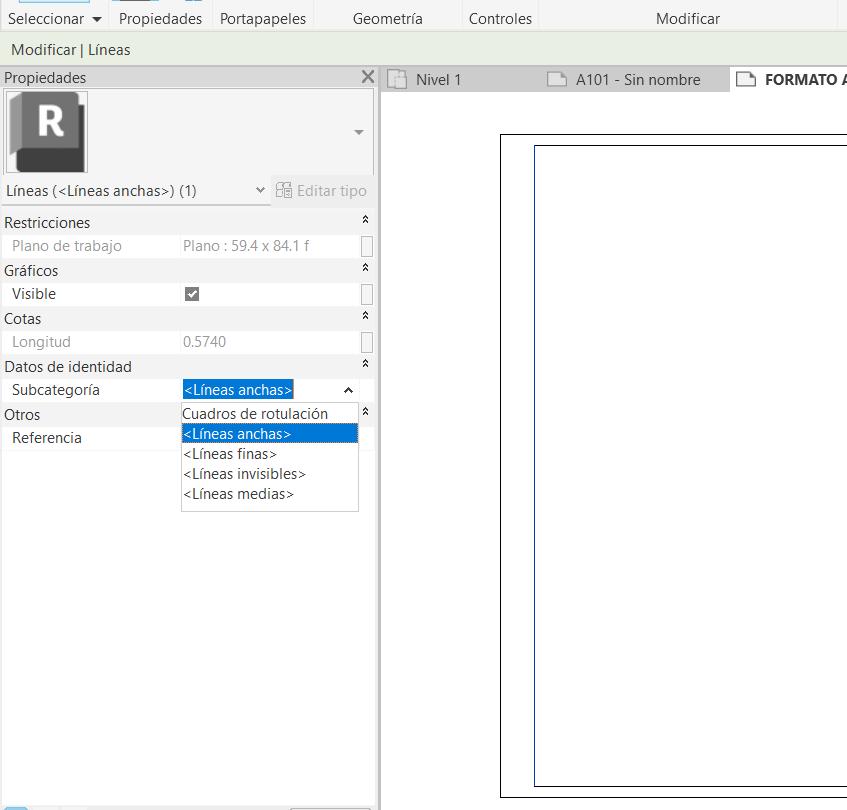

1. SELECCIONAR LÍNEA
2. CAMBIAR A “LÍNEAS ANCHAS”
3. CAMBIA DE GROSOR

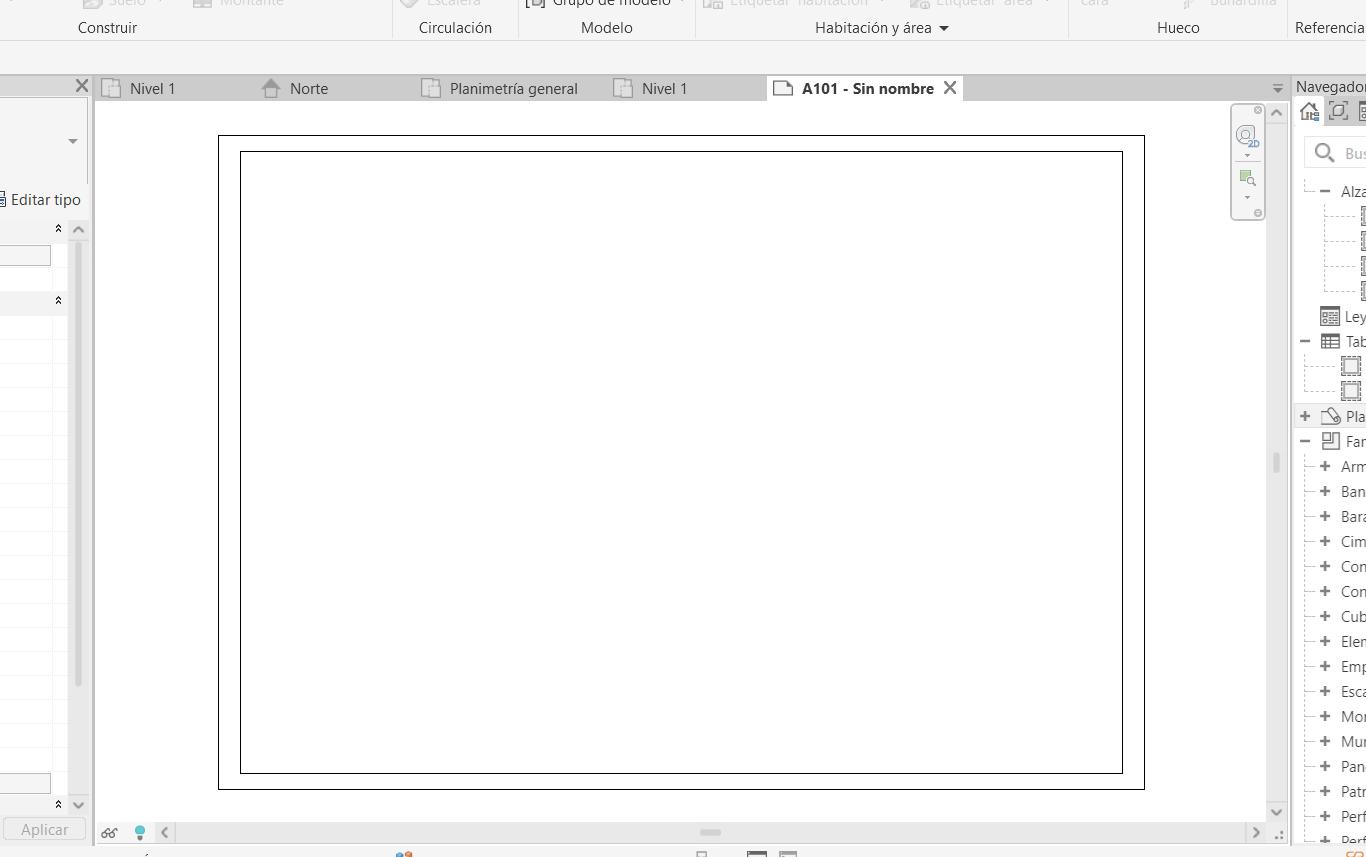

Formato

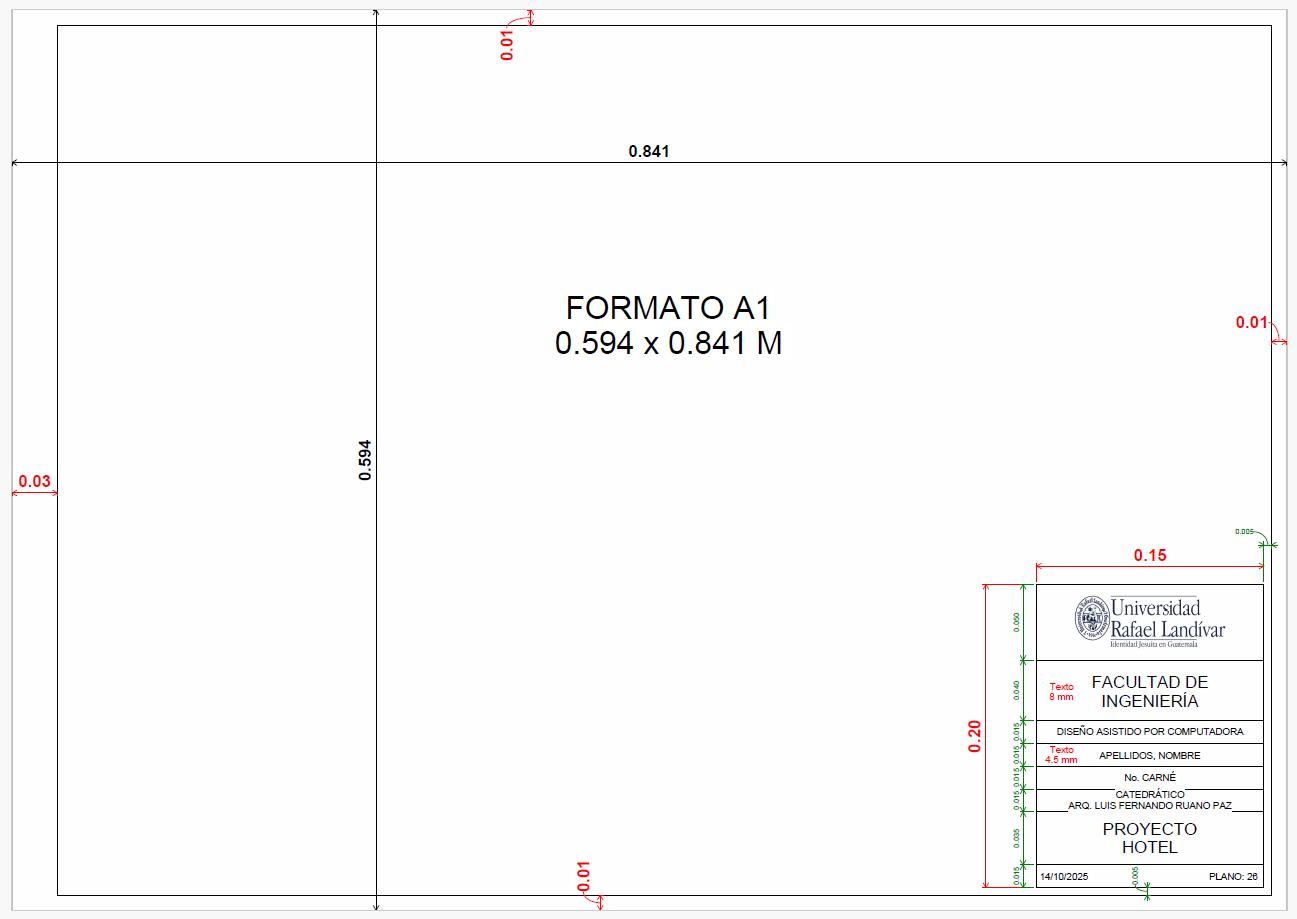

FORMATO Y CAJETÍN CONFIGURADO CON GROSORES DE LÍNEAS
Formato

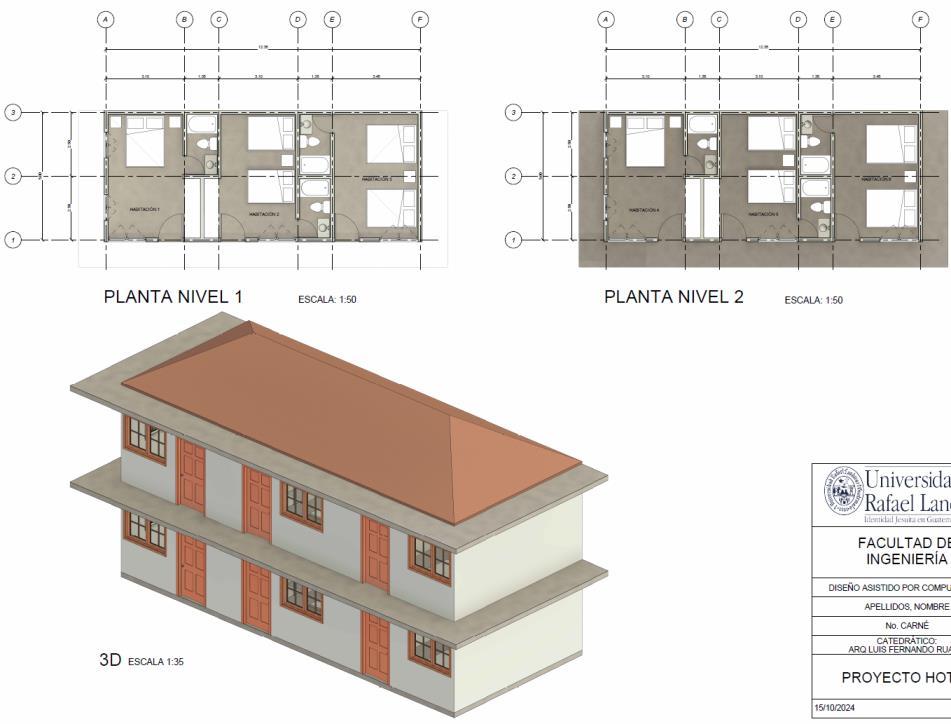

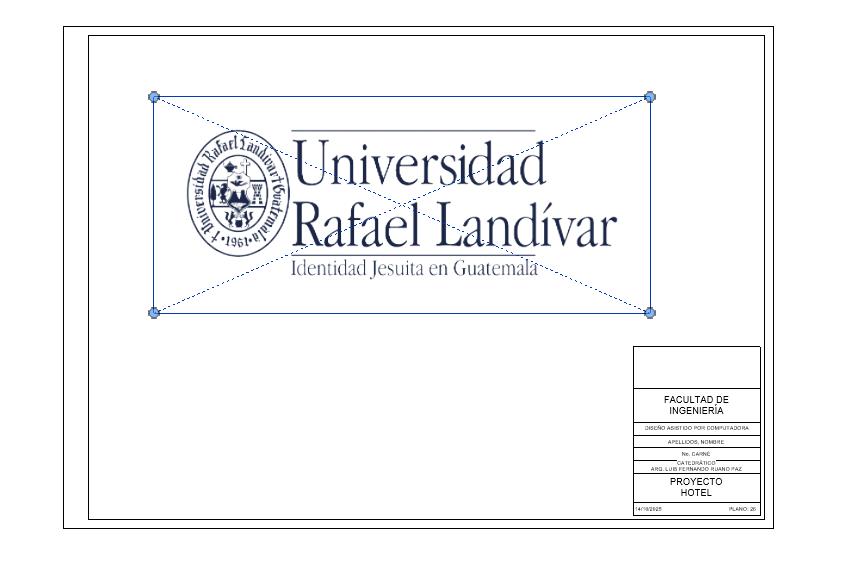

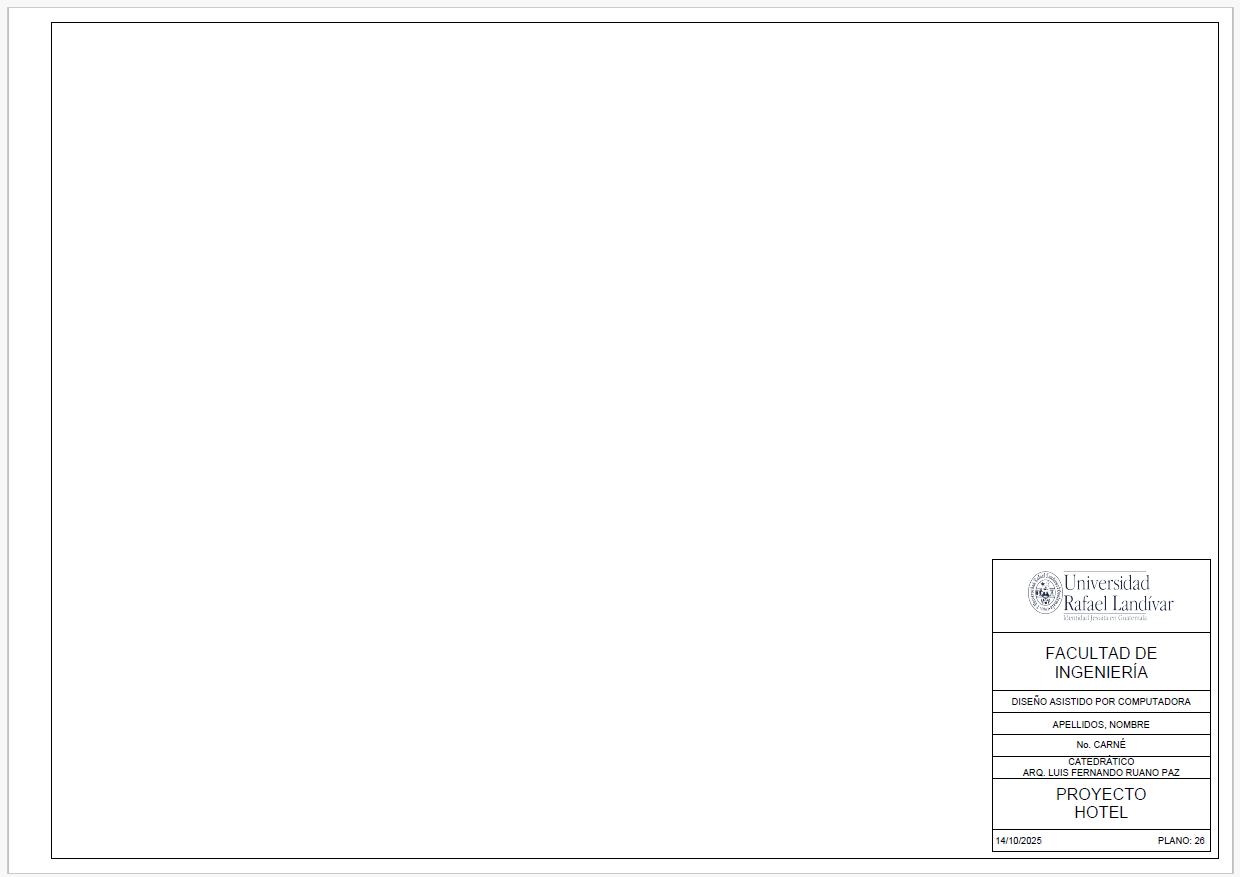

FORMATO Y CAJETÍN TERMINADOS

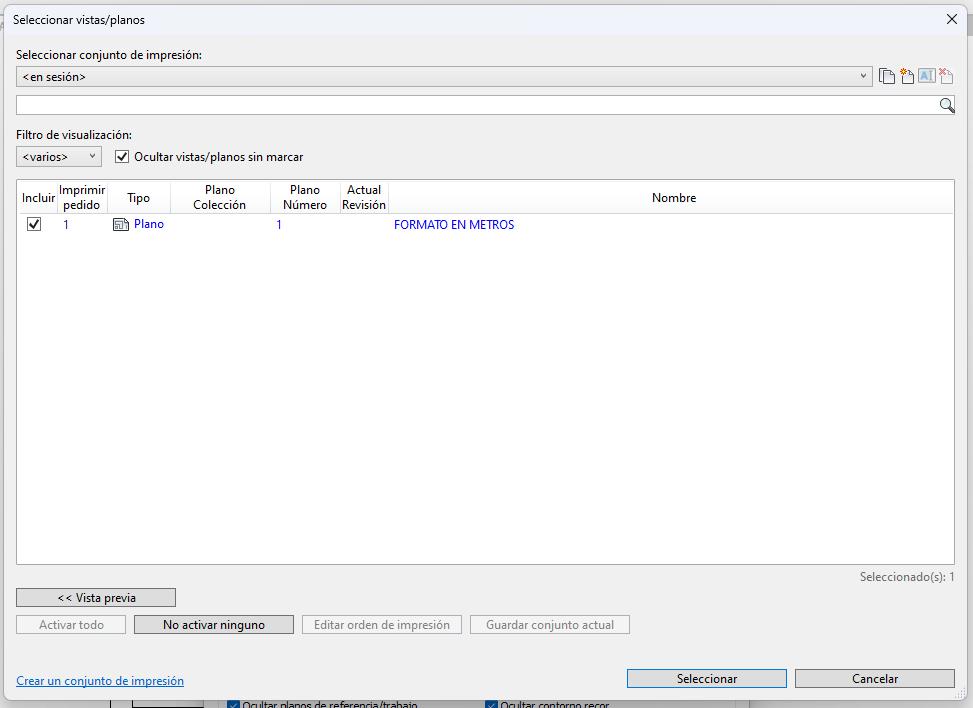

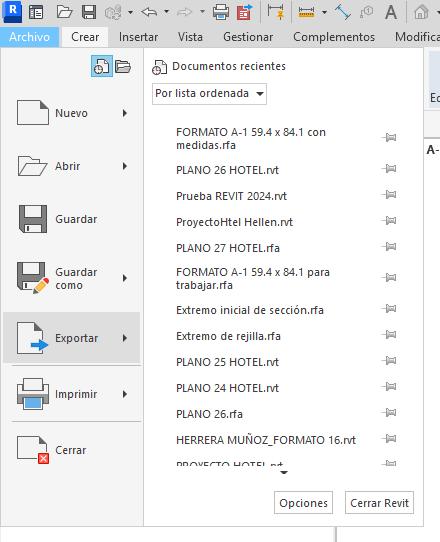

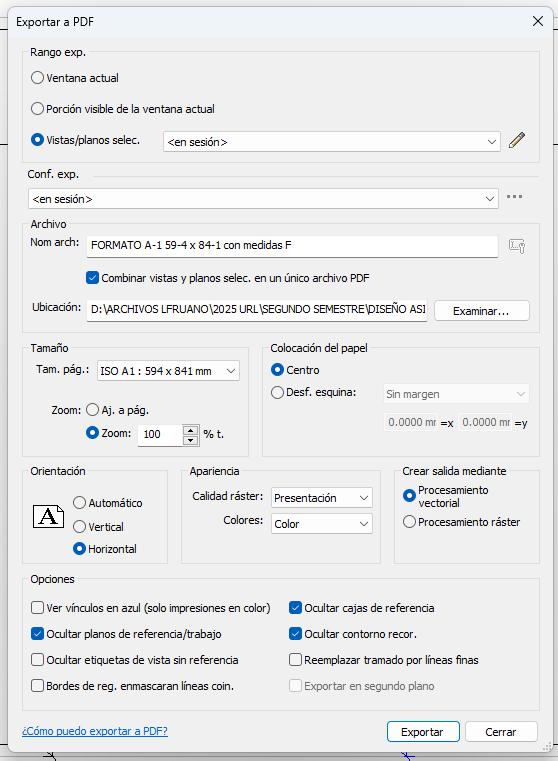

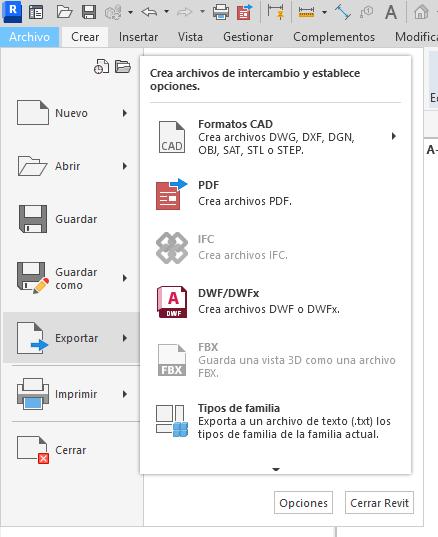

Formato Impresión
Formato Impresión
RESPETAR CONFIGURACIÓN
DAC Formato Impresión

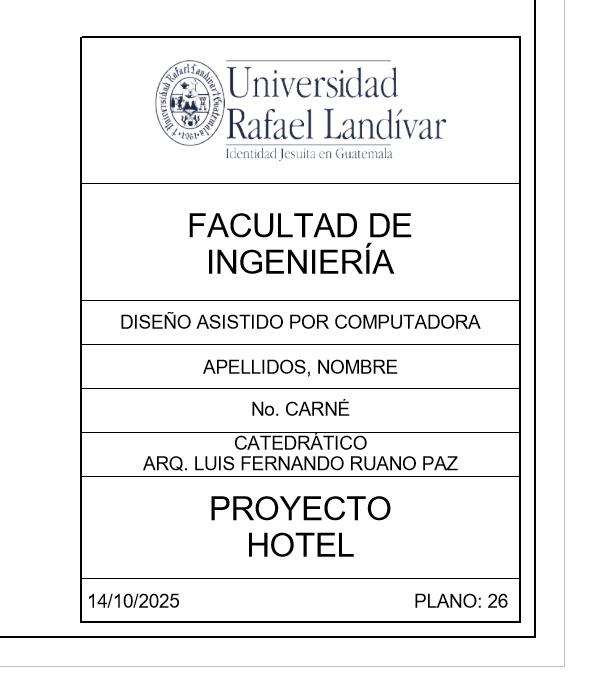

FORMATO Y CAJETÍN CON DIMENSIONES

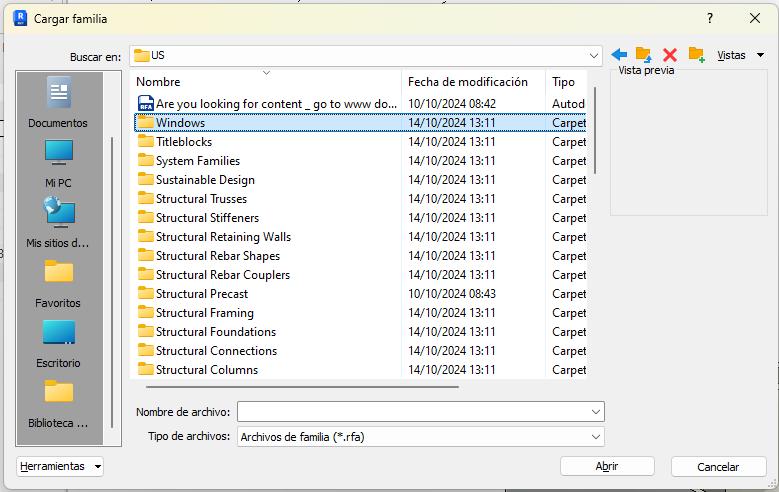

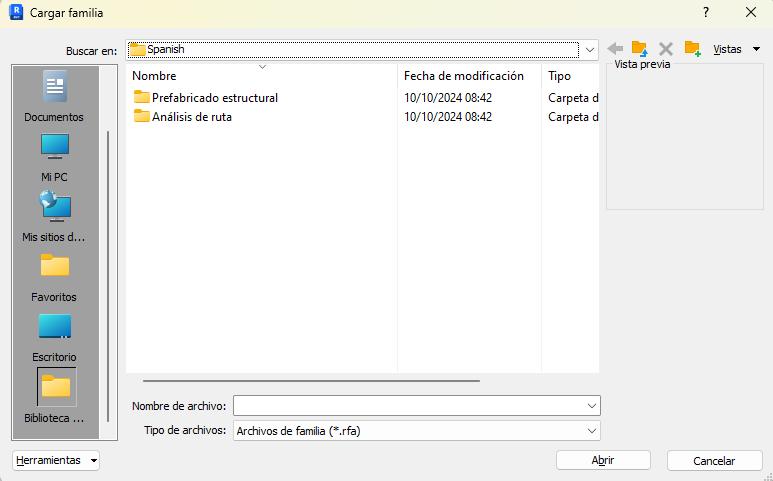

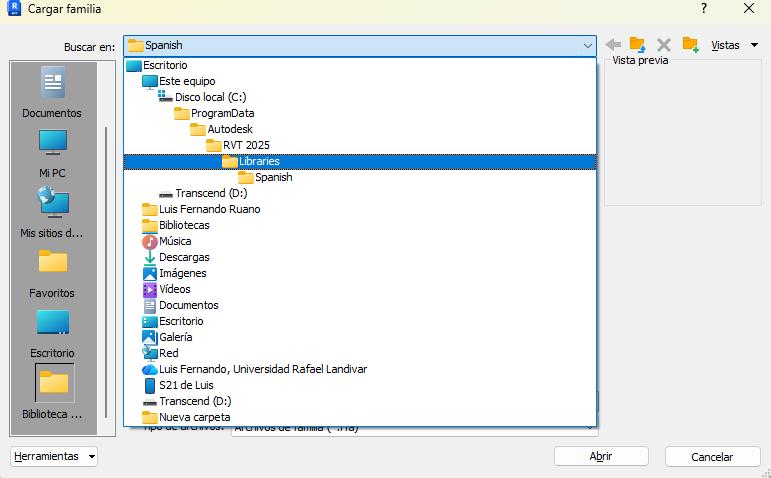

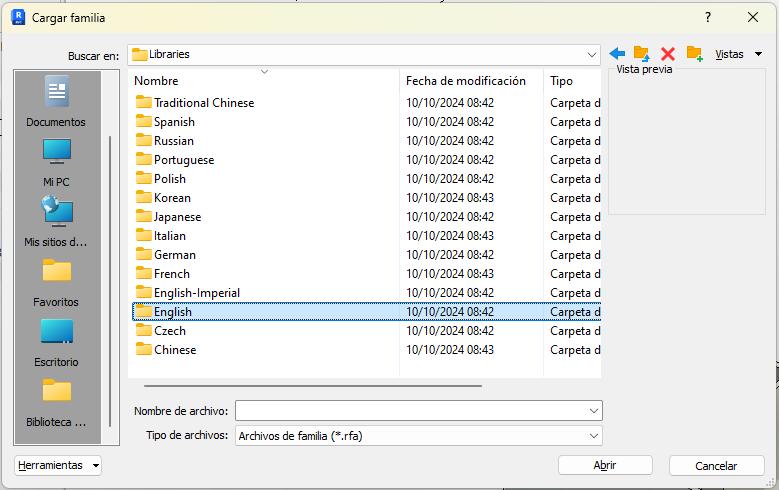

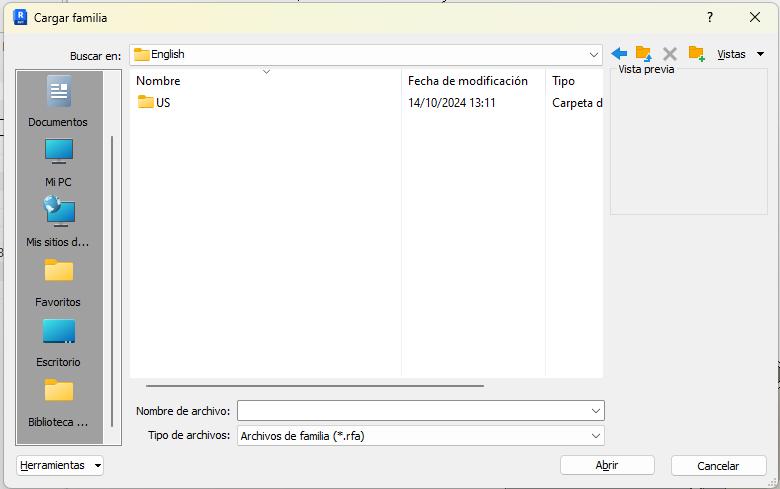

DAC Cargar Familias

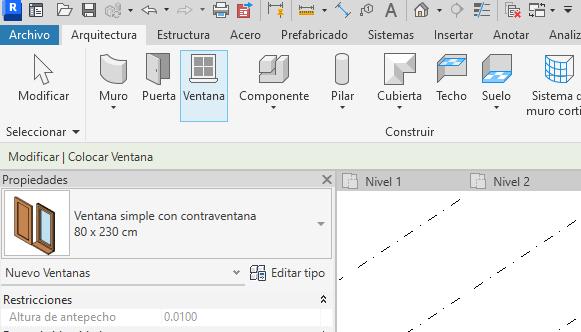

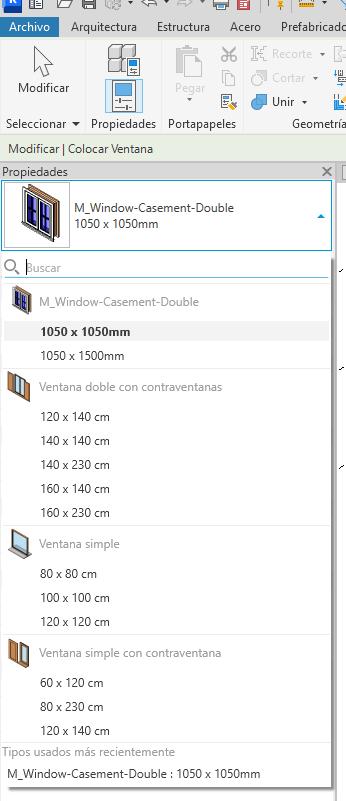

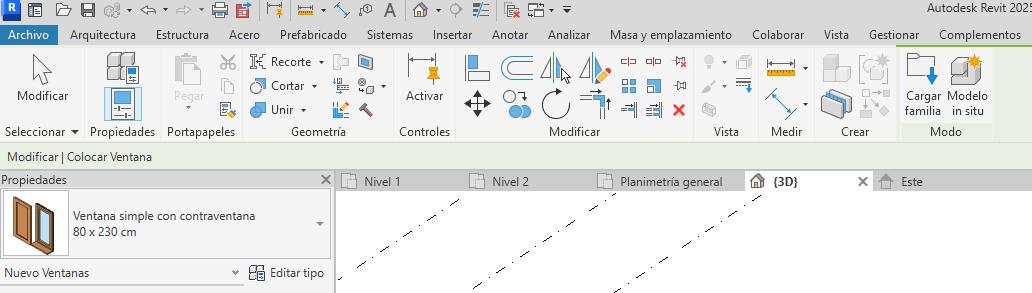

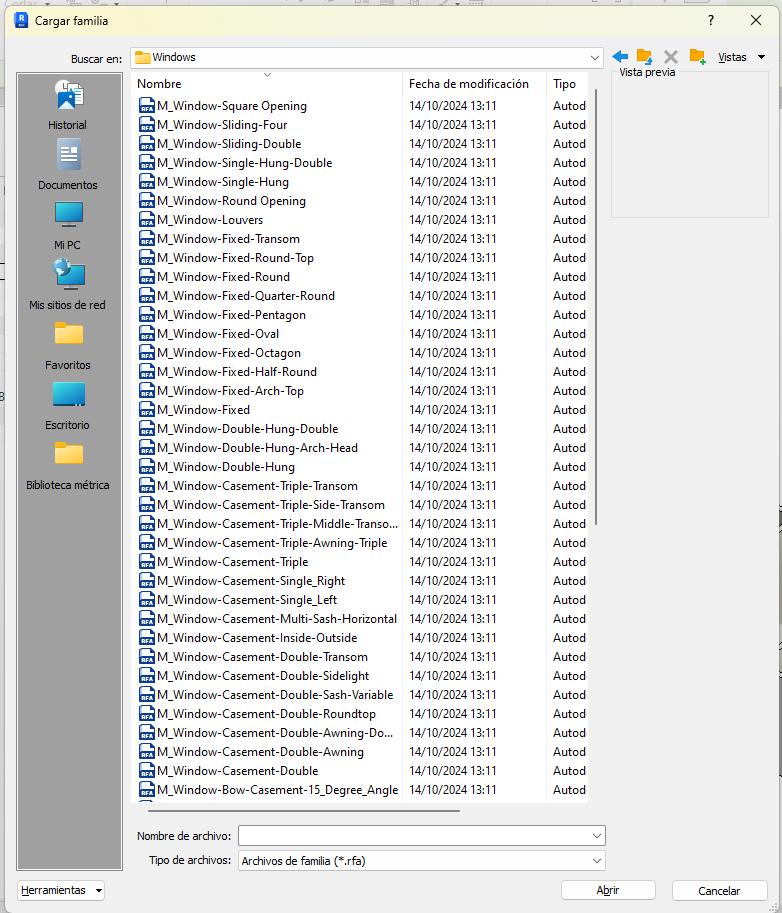

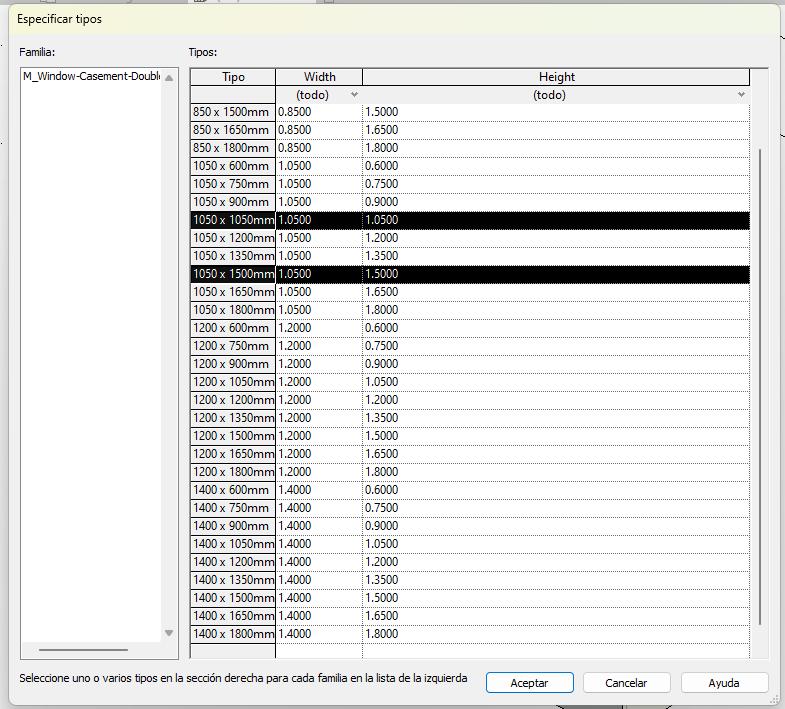

EJEMPLO: FAMILIA DE VENTANAS: 3 1 2

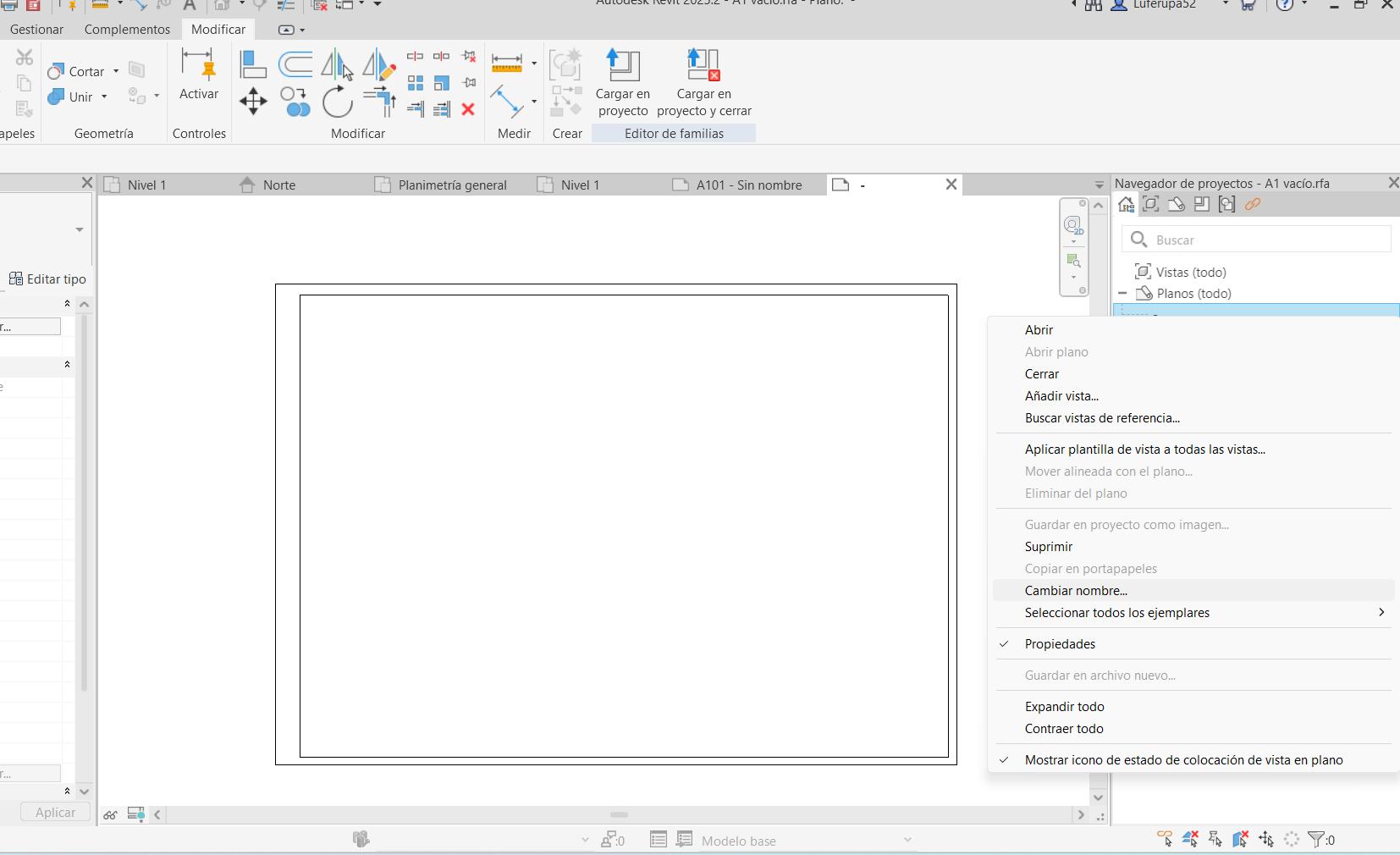

DUPLICAR Y EDITAR
C L A S E
